Обзор блока питания Raidmax RX-1200AE-B серии Cobra и мощностью 1200 Вт

В последний год популярность блоков питания мощностью около 1000 Вт выросла, и не в последнюю очередь за счет майнинговой лихорадки, которая началась с новой силой. На ниве добычи криптовалюты производители видеокарт даже выпустили соответствующие решения, предназначенные именно для этих целей. Не остались в стороне и разработчики источников питания, предлагая различные «mining edition»-продукты, отличающиеся от обычных большим количеством шлейфов питания для графических адаптеров. Пока таких блоков не сильно много и потенциальным покупателем приходиться выбирать из имеющихся на рынке моделей. Да и при сборке игровой системы из нескольких видеокарт или мощной рабочей станции для комфортной работы было бы предпочтительней использовать именно распространенные устройства, так как уровень шума от них будет значительно ниже.

Продолжая тему киловаттных устройств, которых на тестировании было немало в этом году, мы рассмотрим блок питания RX-1200AE-B компании Raidmax. Он относится к серии Cobra, с одним из представителей которой мы недавно уже познакомились, соответствует сертификату экономичности 80 Plus Gold, обладает «полумодульной» конструкцией и поставляется в весьма эффектной упаковке. Кроме него в такой серии есть еще две модели, на 850 и 1000 Вт.

Raidmax Cobra 1200W (RX-1200AE-B)

Raidmax Cobra 1200W (RX-1200AE-B)

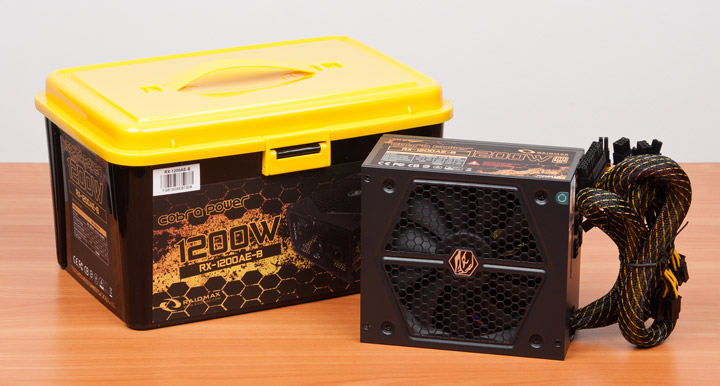

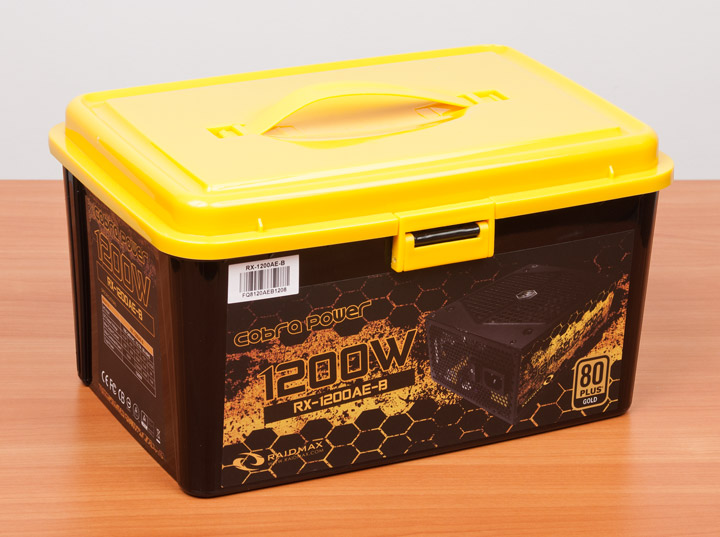

В отличие от ранее рассмотренных решений Raidmax наш подопечный поставляется не в привычной картонной коробке, а в пластиковом боксе, коим обычно комплектуется какой-нибудь дорогой инструмент или детский конструктор. Учитывая яркую желтую крышку и ручку для переноски, то маленький сорванец будет только рад, если ему достанется сей саквояж после установки блока в ПК.

Raidmax Cobra 1200W (RX-1200AE-B)

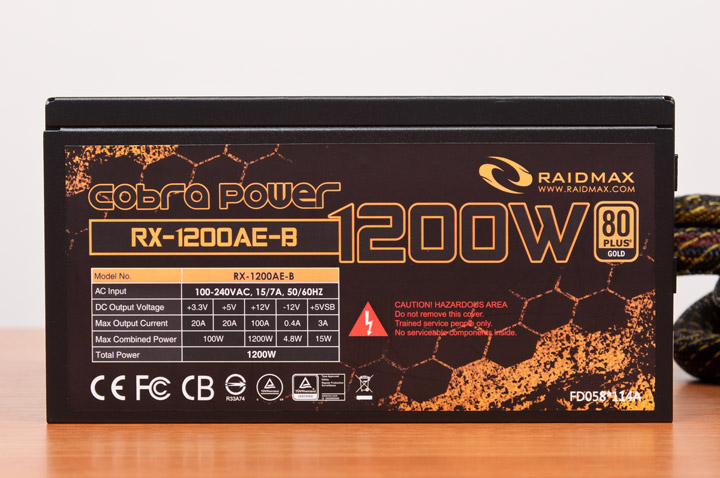

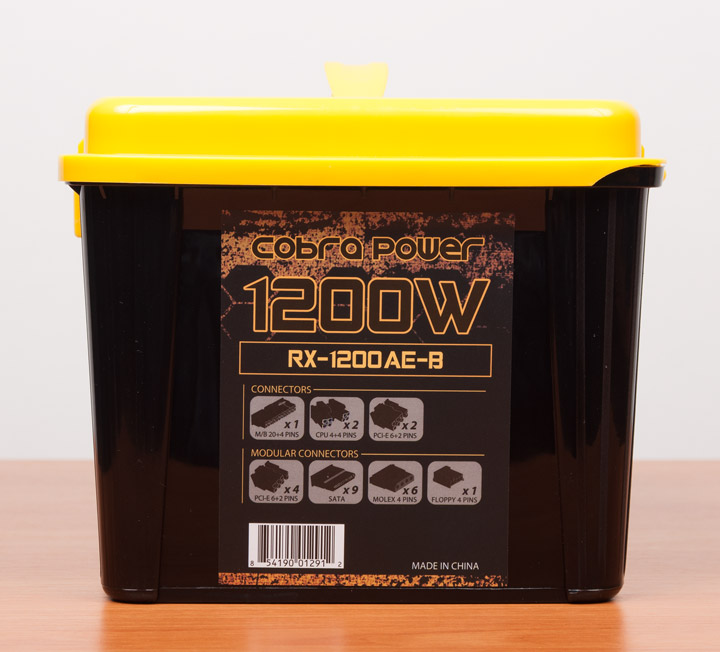

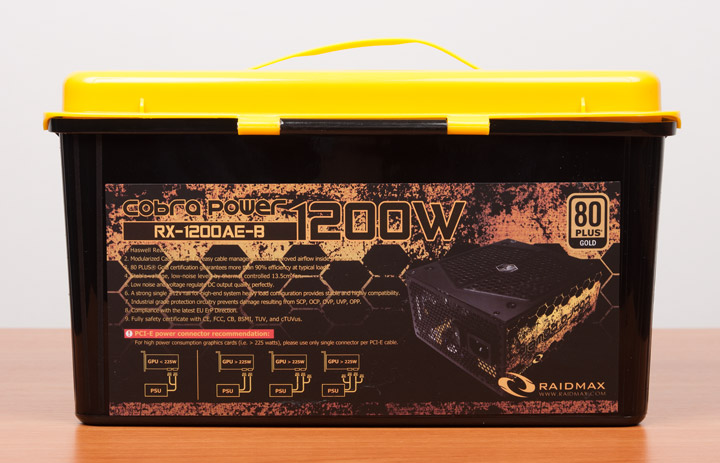

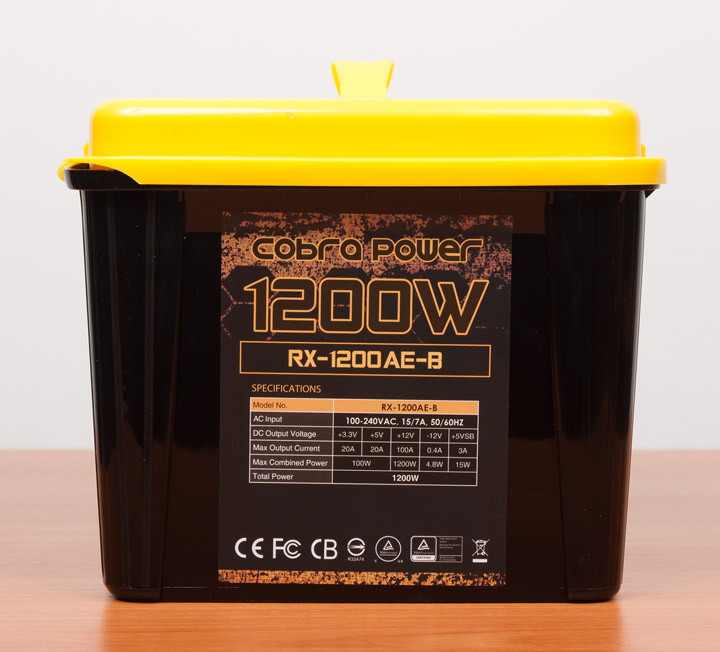

На гранях пластикового контейнера присутствуют наклейки с указанием основных характеристик устройства и количеством располагаемых им разъемов питания.

Raidmax Cobra 1200W (RX-1200AE-B)Raidmax Cobra 1200W (RX-1200AE-B)Raidmax Cobra 1200W (RX-1200AE-B)

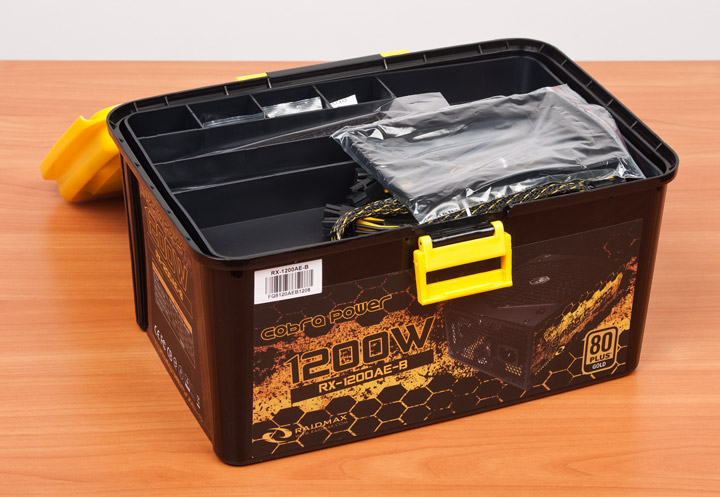

После откидывания крышки сразу видим лоток, где расположены различные дополнительные аксессуары, так что, после сборки системы, бокс ребенку может даже и не достаться, учитывая, что в нем можно сложить всякую мелочевку для того же компьютера.

Raidmax Cobra 1200W (RX-1200AE-B)

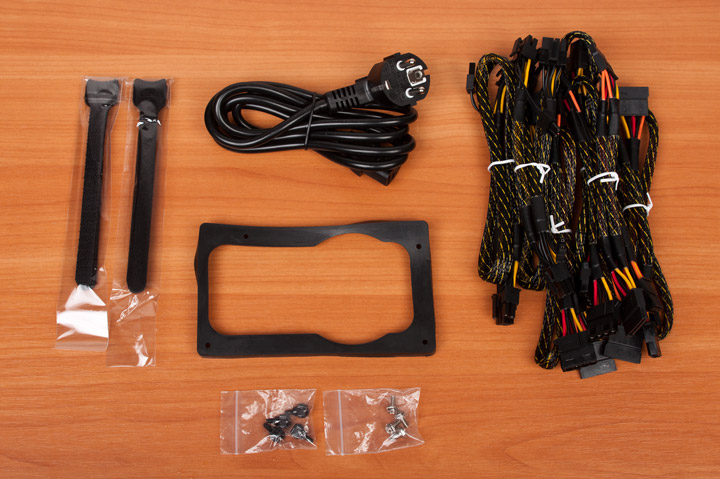

В комплекте есть все необходимое для установки блока, включая набор двух типов винтов (одни с накатанной головкой) для монтажа, шесть стяжек-липучек, отстегивающиеся кабели, сетевой шнур и виброгасящую прокладку. Последняя должна снизить передачу вибраций на корпус системного блока.

Raidmax Cobra 1200W (RX-1200AE-B)

Кабель питания платы (55 см), дополнительного питания процессоров (два 4+4; 62+25 см) и видеокарты (два 6+2; 50 см) не отстегиваются, остальное количество следующее:

  • два с двумя 8-контактными (6+2) разъемами для питания видеокарт PCI-E (50 см);
  • три с тремя разъемами питания для SATA-устройств и одним IDE (50+15+15+15 см);
  • один с тремя разъемами питания для IDE-устройств и одним для FDD (50+15+15+15 см).
Raidmax Cobra 1200W (RX-1200AE-B)

Такого количество шлейфов хватит для мощной системы с 3–6 картами, но при таких характеристиках блока хотелось бы видеть возможность подключения большего количества адаптеров. Все кабели заключены в нейлоновую желто-черную оплетку.

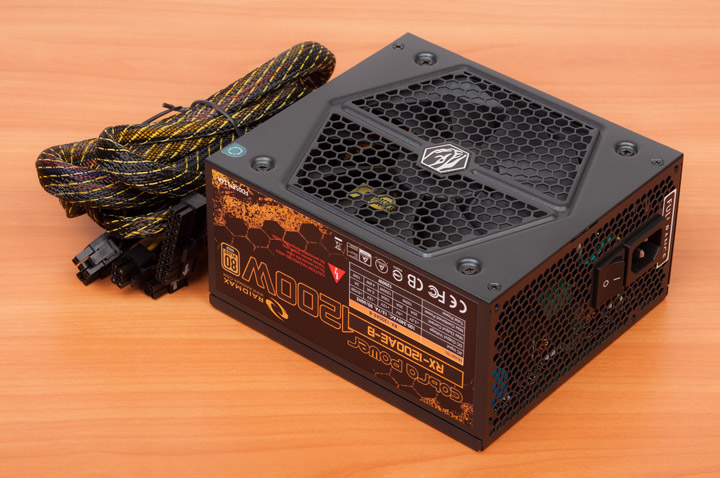

RX-1200AE-B, как и большинство розничных продуктов, окрашен в черный цвет, только над вентилятором вместо привычной проволочной решетки присутствует штампованная. Она хоть и обладает ребром жесткости, все же по центру хорошо прогибается. Глубина устройства составляет 165 мм.

Raidmax Cobra 1200W (RX-1200AE-B)

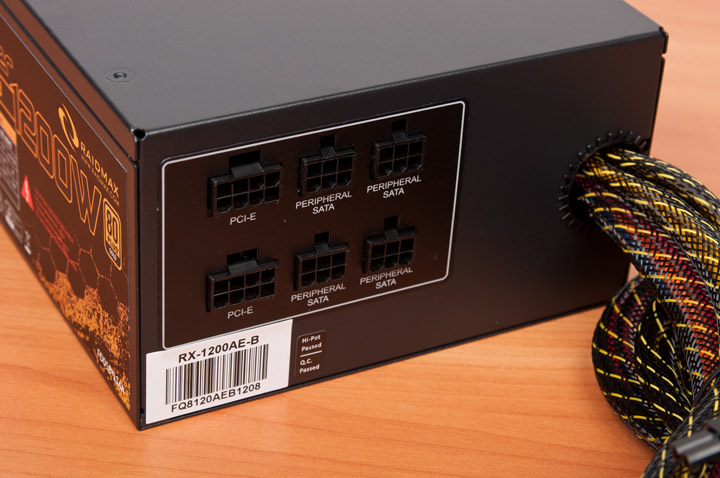

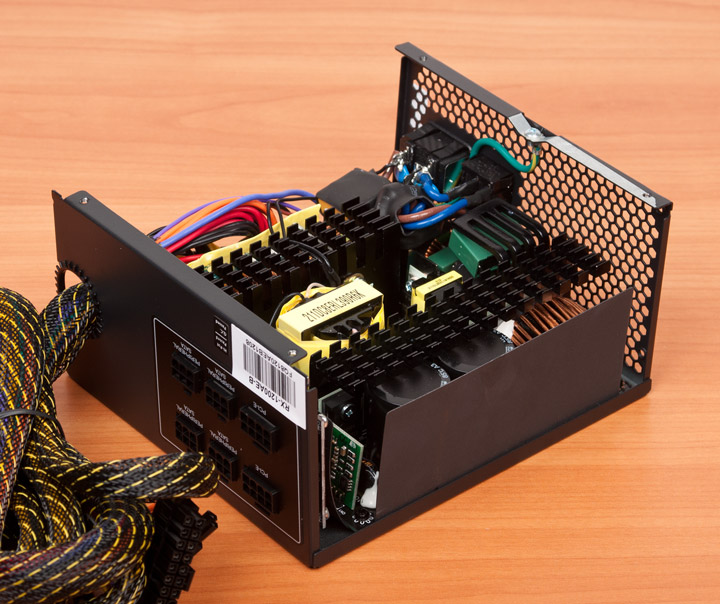

На внутренней стенке расположены разъемы для подключения отстегивающихся кабелей. Для каждого типа нагрузки они подписаны и отличаются размером.

Raidmax Cobra 1200W (RX-1200AE-B)

Линия +12V в блоке одна, способная запитать нагрузку до 100 А, что составляет номинальную мощность устройства. Комбинированная мощность низковольтных каналов всего 100 Вт, но этого достаточно для современной системы.

Raidmax Cobra 1200W (RX-1200AE-B)

Для линии –12V предусмотрено лишь 0,4 А, а дежурного напряжения — 3 А.

Raidmax Cobra RX-1200AE-B +3.3V +5V +12V1 –12V +5Vsb
Макс. ток нагрузки, А 20 20 100 0,4 3,0
Комбинированная мощность, Вт 100  1200 4,8 15
Общая максимальная мощность, Вт 1200

Наша «кобра» оснащена защитами от пониженного и повышенного напряжения, от короткого замыкания, перегрузки выходных линий, также присутствует автоматическая регулировка оборотов вентилятора. Есть модуль APFC и возможность работать в широком диапазоне сетевого напряжения.

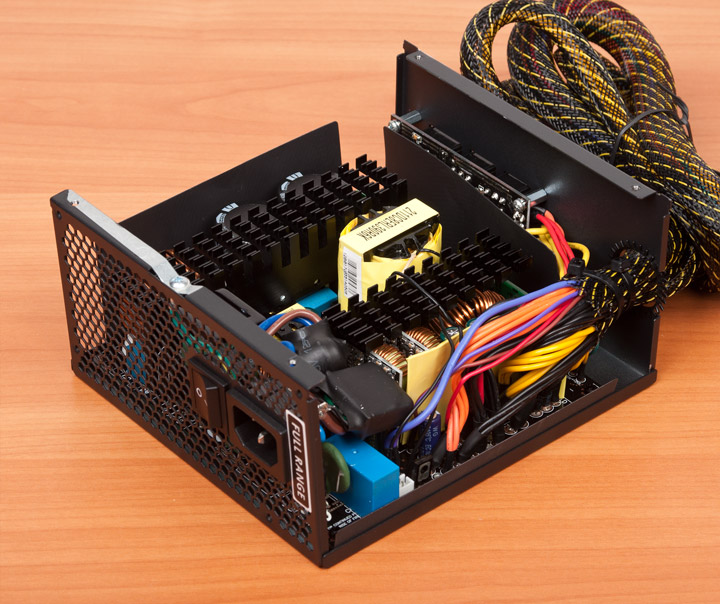

Под крышкой мы видим платформу, которая уже использовалась в одном из блоков Raidmax меньшей мощности, с «бронзовым» сертификатом и другой серии — Scorpio RX-1000AP-S.

Raidmax Cobra RX-1200AE-BRaidmax Cobra RX-1200AE-B

Такая унификация часто используется другими производителями и разработчиками тоже. Монтаж элементов такой же плотный, только количество компонентов немного выросло и их номинал, естественно, уже другой. На вид все собрано более-менее пристойно.

Raidmax Cobra RX-1200AE-B

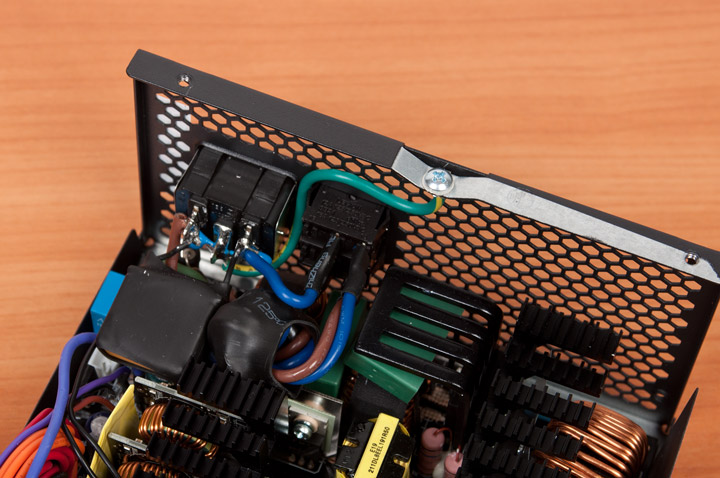

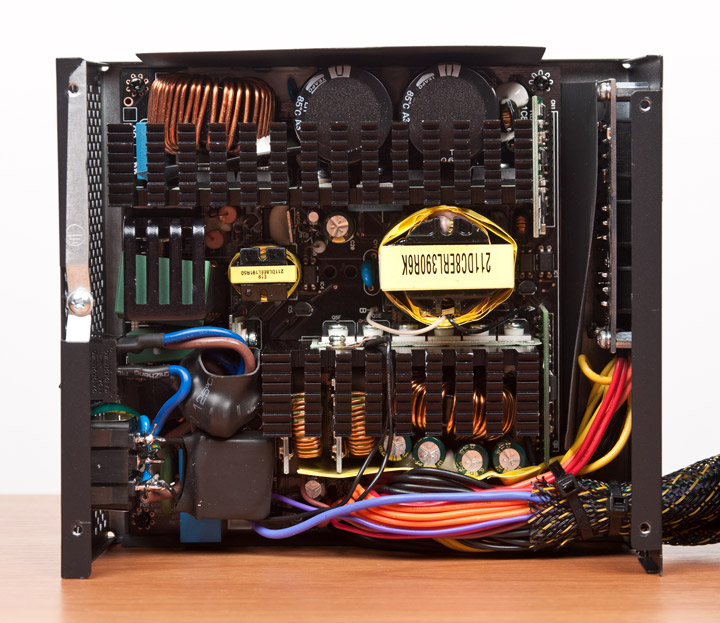

Детали входного фильтра все также расположены друг над другом, появилось реле и защитная вставка между проводами и выходной цепью.

Raidmax Cobra RX-1200AE-B

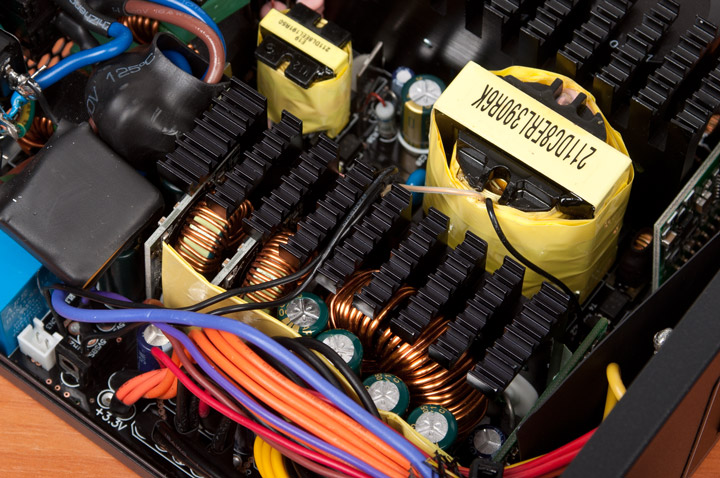

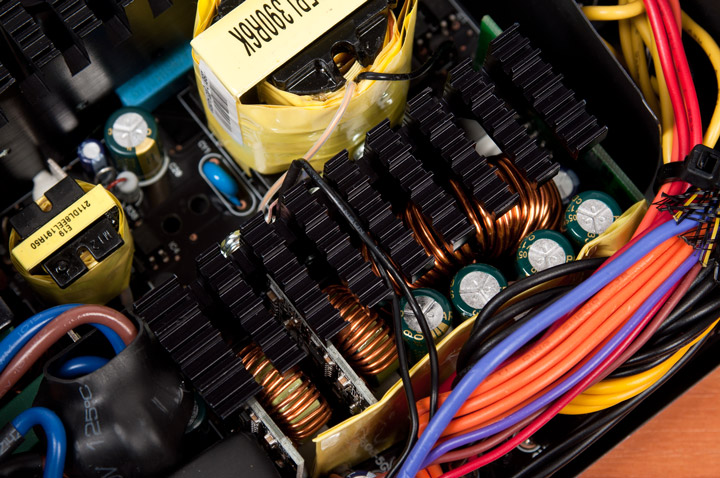

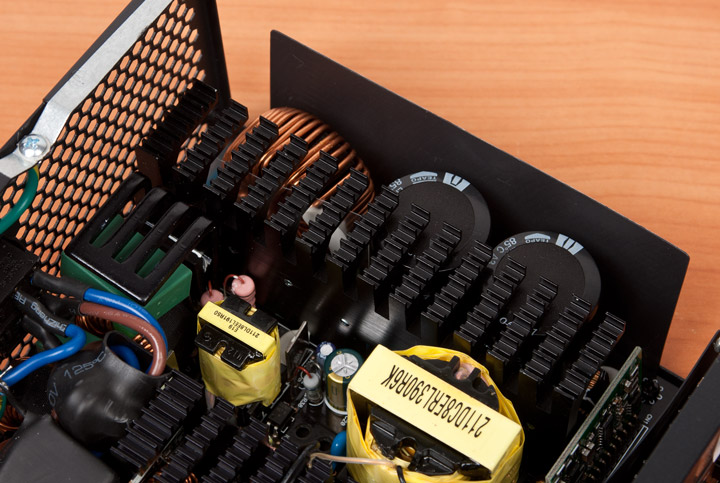

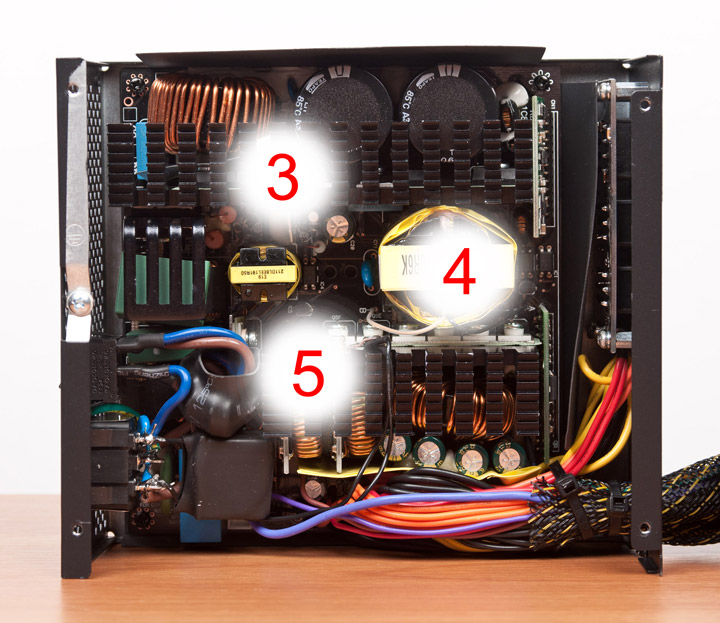

Оребрение охладителей силовых элементов хорошо развито. К одному из них, который охлаждает ключевые транзисторы, прикручен радиатор диодных мостов. На охладителе элементов синхронного выпрямителя установлен термодатчик.

Raidmax Cobra RX-1200AE-BRaidmax Cobra RX-1200AE-B

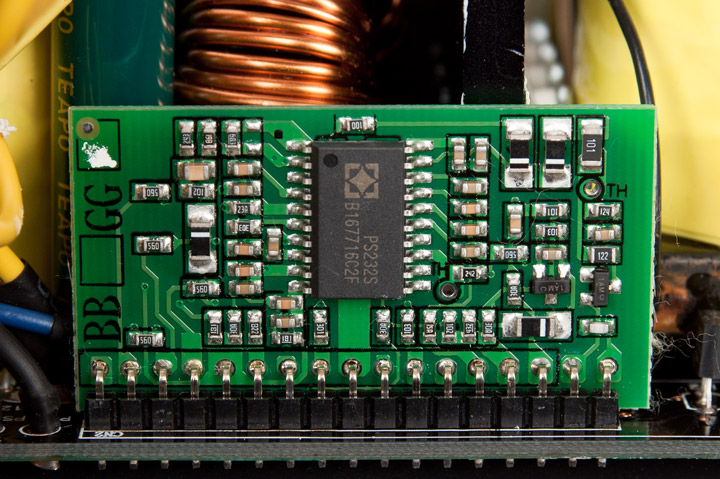

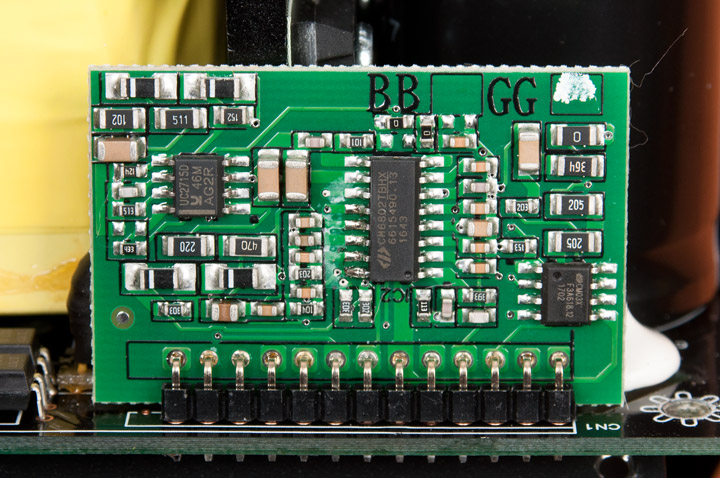

Управляется блок все также ШИМ-контроллером CM6802TBHX, расположенным на отдельной платке. Рядом с ней есть еще одна, где установлен супервизор P232S.

Raidmax Cobra RX-1200AE-BRaidmax Cobra RX-1200AE-B

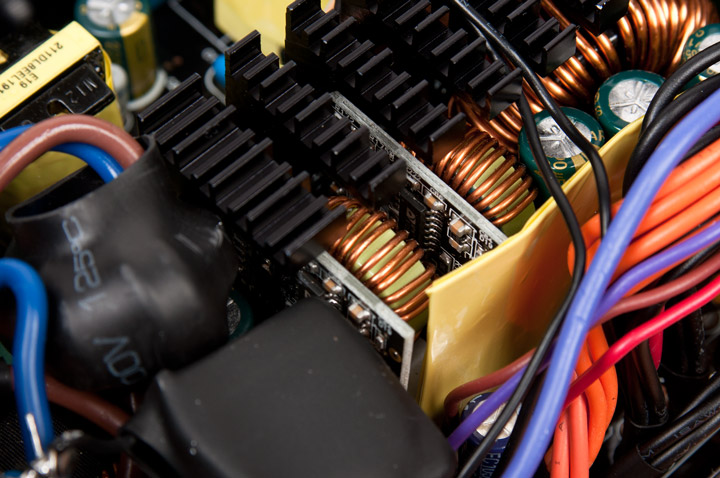

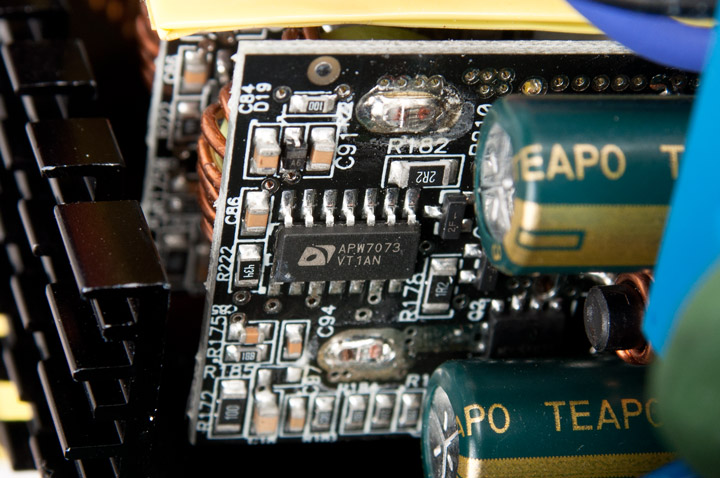

Линии +3,3V и +5V выполнены на базе отдельных преобразователей с чипами APW7073, расмещенных под радиатором транзисторов синхронного выпрямителя.

Raidmax Cobra RX-1200AE-BRaidmax Cobra RX-1200AE-B

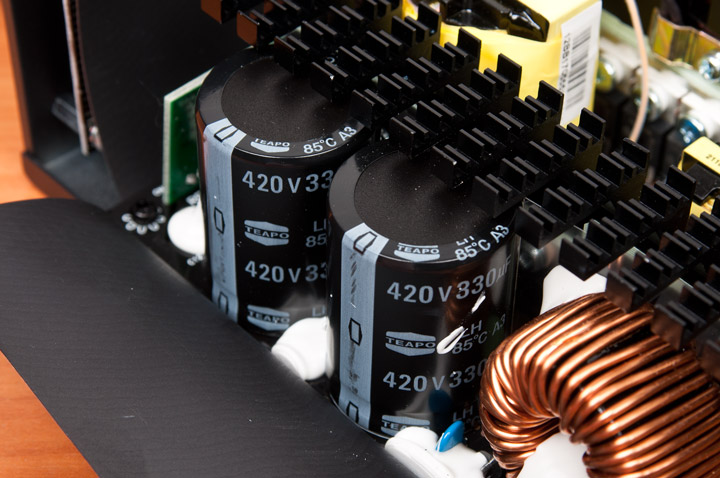

Два конденсатора во входной цепи выросли в емкости до 330 мкФ каждый, что неудивительно, учитывая большую мощность рассматриваемого устройства. Поставщик компонентов крайне популярный у производителей блоков питания Teapo. Остальные конденсаторы также Teapo, а некоторые — JunFu.

Raidmax Cobra RX-1200AE-BRaidmax Cobra RX-1200AE-B

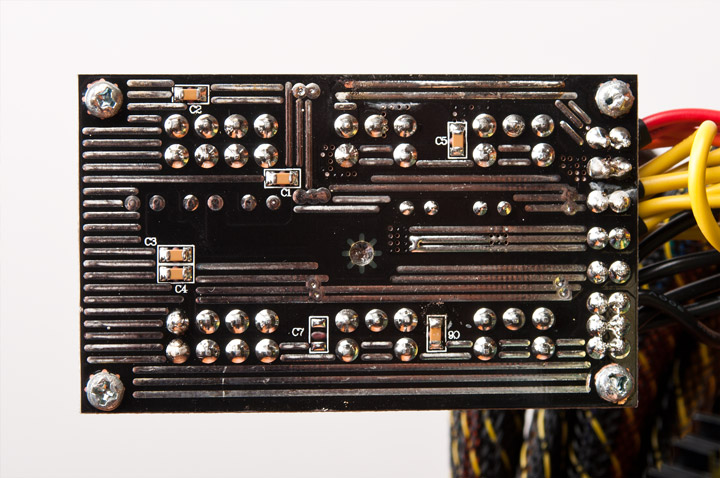

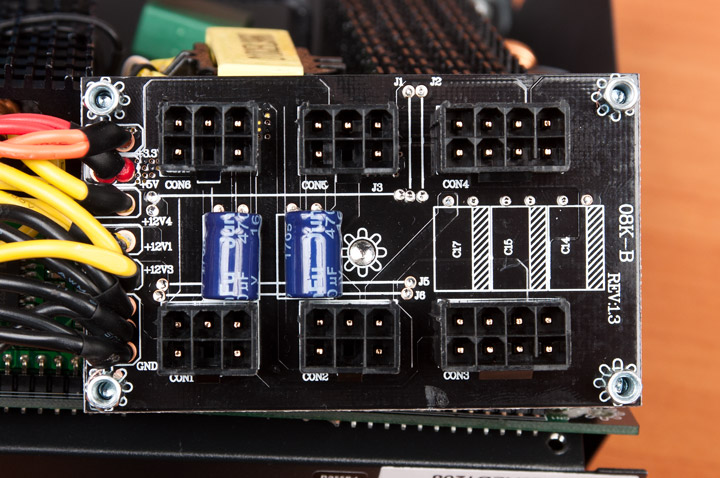

На плате с разъемами для остегивающихся кабелей присутствует пара электролитических емкостей и несколько SMD.

Raidmax Cobra RX-1200AE-BRaidmax Cobra RX-1200AE-B

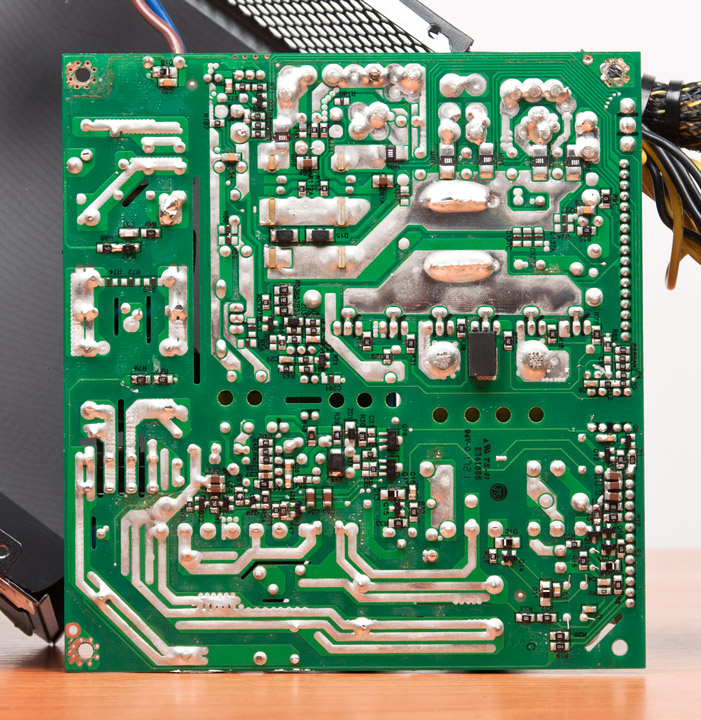

Качество пайки платы хоть и не идеальное, но вполне неплохое. Есть следы не смытого флюса.

Raidmax Cobra RX-1200AE-B

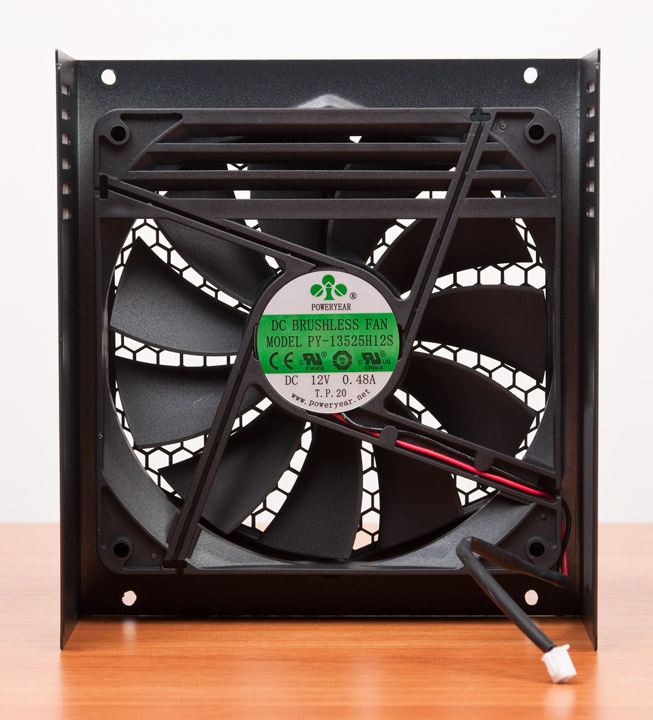

Охлаждается блок 135-мм вентилятором PY-13525H12S компании PowerYear, основанным на втулке скольжения и подключаемым двухконтактным кабелем. На одной стороне, для ослабления потока, присутствует рештка — аналогичные вентиляторы используются и в других моделях Raidmax.

Raidmax Cobra RX-1200AE-B

Старт системы и режим простоя сопровождается тихой работой вентилятора, который вращается на скорости около 600 об/мин. С хорошей игровой нагрузкой его скорость повышается на сотню оборотов и достигает пика 1260 об/мин уже при максимальной нагрузке. На удивление, он работает тихо и проявляет себя уже на максимальной скорости.

Методика тестирования

Провести полноценное тестирование без соответствующего стенда сложно, поэтому проверка блоков питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:

  • процессор: Intel Core i7-6700K (4,0@4,5 ГГц);
  • материнская плата: ASUS Maximus VIII Formula (Intel Z170);
  • кулер: Prolimatech Megahalems;
  • оперативная память: HyperX HX430C15PB3K2/16 (2x8 ГБ, DDR4-3000, 15-16-16-35-1T);
  • видеокарты: Gigabyte GV-N770OC-2GD (GeForce GTX 770);
  • видеокарты: GeForce GTX 1080;
  • накопитель: Kingston SSDNow UV400 240GB (240 ГБ, SATA 6Gb/s).

Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания игровой нагрузки на систему использовался бенчмарк Valley, а для дополнительной нагрузки запускался параллельно LinX 0.6.7.

  • Также для максимальной нагрузки была собрана следующая система:
  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).

Здесь тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания при использовании пары карт, работающих в режиме SLI, а также при одновременном запуске утилиты LinX 0.6.5 и бенчмарка Tropics с активированной анизотропной фильтрацией на уровне 16х и сглаживания 2х. Кроме того, для максимальной нагрузки была добавлена еще одна карта, AMD Radeon HD 6950, которая подключалась через переходник к слоту PCI-E x16 и использовалась для майинга. Работала она не на полную мощность и использовалась просто для добавления нескольких десятков ватт активной нагрузки.

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток и количество энергии, потраченное на единицу времени. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора и уровня шума при той или иной нагрузке.

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).

Raidmax Cobra RX-1200AE-B

Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.

Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  GTX 1080 GTX 1080 GTX 295 SLI (LGA1366) GTX 295 SLI (LGA1366) GTX 295 SLI (LGA1366) GTX 295 SLI (LGA1366)
Режим Idle Burn, Game+LinX Idle Burn, Game+LinX Burn, OCCT Burn, OCCT+Mining
Потребляемая мощность, Вт 42 (~37) 348 (~310) 243 (~220) 811 (~725) 1024 (~910) 1088 (~965)
Линия +3.3V, В 3,35 (+1,5) 3,35 (+1,5) 3,33 (+0,9) 3,33 (+0,9) 3,33 (+0,9) 3,22 (–2,5)
Линия +5V, В 5 5 4,99 (–0,2) 4,97 (–0,6) 4,97 (–0,6) 4,93 (–1,4)
Линия +12V1 (MB), В 12,08 (+0,7) 12,07 (+0,6) 12,06 (+0,5) 12,05 (+0,4) 12,11 (+0,9) 11,97 (–0,25)
Линия +12V2 (CPU), В 12,09 (+0,75) 12,09 (+0,75) 12,16 (+1,3) 12,12 (+1) 12,12 (+1) 12,08 (+0,7)
Линия +12V3 (VGA1), В 12,10 (+0,8) 12,06 (+0,5) 12,16 (+1,3) 12,14 (+1,17) 12,09 (+0,75) 12,07 (+0,6)
Линия +12V4 (VGA2), В 12,09 (+0,75) 12,11 (+0,9) 12,15 (+1,25) 12,08 (+0,7) 12,01 (+0,08) 11,98 (–0,17)
Линия +12V5 (VGA3), В 12,12 (+1)
Скорость вращения вентилятора, об/мин 607 609 620 711 1125 1260
Термодатчик №1 22,9 24,1 26,5 27,3 26 29,9
Термодатчик №2 25,7 27,5 30,1 34,5 33,1 33,5
Термодатчик №3 30,4 35,9 40,1 56,5 55,5 58,5
Термодатчик №4 42 43,2 50,3 75,4 84,3 83,6
Термодатчик №5 31,1 38,1 40,7 64 66,8 67,6

Неплохая стабилизация по всем линиям до нагрузки 900 ватт, но при этом трансформатор нагревается почти до 85 °C. С подключением еще одной карты видна просадка по линии +3,3V, что мы наблюдали и у решения серии Scorpio. Возможно, наш стенд сильно нагружает 3,3-вольтовую линию, или в характеристиках указаны пиковые значение для каждого напряжения.

Выводы

Как уже отмечалось в прошлых материалах, блоки питания Raidmax являются одними из самых доступных на отечественном рынке, и рассмотренный RX-1200AE-B серии Cobra не стал исключением. При стоимости около 115 долларов он поставляется в эффектной упаковке в виде пластикового контейнера, комплектуется всеми необходимыми аксессуарами, которые не всегда встретишь даже у дорогих именитых конкурентов, и отличается весьма умеренным шумом. Он подойдет для сборки системы с парой-тройкой мощных видеокарт, но при подключении большего количества видеоадаптеров возможны проблемы из-за реализации кабелей питания для карт PCI-E. По стабильности напряжений блок также хорош на средних нагрузках, но на максимальных уже наблюдаются просадки на низковольтных линиях и замечен рост температуры на некоторых компонентах. В конечном итоге имеем отличный киловатник с запасом, который не сильно ударит по бюджету.
