Сегодня у нас на тесте блок питания MSI MPG A1000G PCIE5, представляющий собой обновленную модель 1000-ваттного устройства. Основное нововведение заключается в добавлении возможности подключения 16-контактных кабелей PCI-E 5.0 с мощностью до 600 Вт для видеокарт серии Nvidia RTX 30 и 40. Также производитель обещает японские конденсаторы во всех цепях, низкий уровень шума и гарантию 10 лет.
MSI MPG A1000G PCIE5
| Производитель | MSI |
|---|---|
| Модель и страница продукта | MPG A1000G PCIE5 |
| Мощность, Вт | 1000 |
| Сертификат энергоэффективности | 80 Plus Gold |
| Форм-фактор | ATX |
| Схема подключения кабелей | Модульный |
| Мощность канала +12V, Вт (А) | 1000 (83,5) |
| Мощность канала +5V, Вт (А) | 110 (22) |
| Мощность канала +3,3V, Вт (А) | 72.6 (22) |
| Комбинированная мощность +3,5V и +5V, Вт | 120 |
| Мощность канала –12, Вт (А) | 3,6 (0,3) |
| Мощность канала +5Vsb, Вт (А) | 15 (3) |
| Активный PFC | + |
| Диапазон сетевого напряжения, В | 100-240В |
| Частота сетевого напряжения, Гц | 50–60 |
| Размер вентилятора, мм | 135х135х25 |
| Тип подшипника | Гидродинамический |
| Количество кабелей/разъемов для CPU | 2/2x EPS12V (4+4) |
| Количество кабелей/разъемов для PCI-E | 3/6x (6+2) |
| Количество кабелей/разъемов для PCI-E 5.0 | 1/1 (16) |
| Количество кабелей/разъемов для SATA | 3/12 |
| Количество кабелей/разъемов для IDE | 1/4 |
| Количество кабелей/разъемов для FDD | 1/1 |
| Защиты | OVP, OCP, OPP, OTP, SCP, UVP |
| Размеры (ШхВхГ), мм | 150х86х150 |
| Гарантия, мес | 120 |
| Стоимость, грн | 9499 |
Блок питания поставляется в довольно большой коробке с качественной полиграфией. На передней грани расположено фото блока, на задней — информация о технических характеристиках.

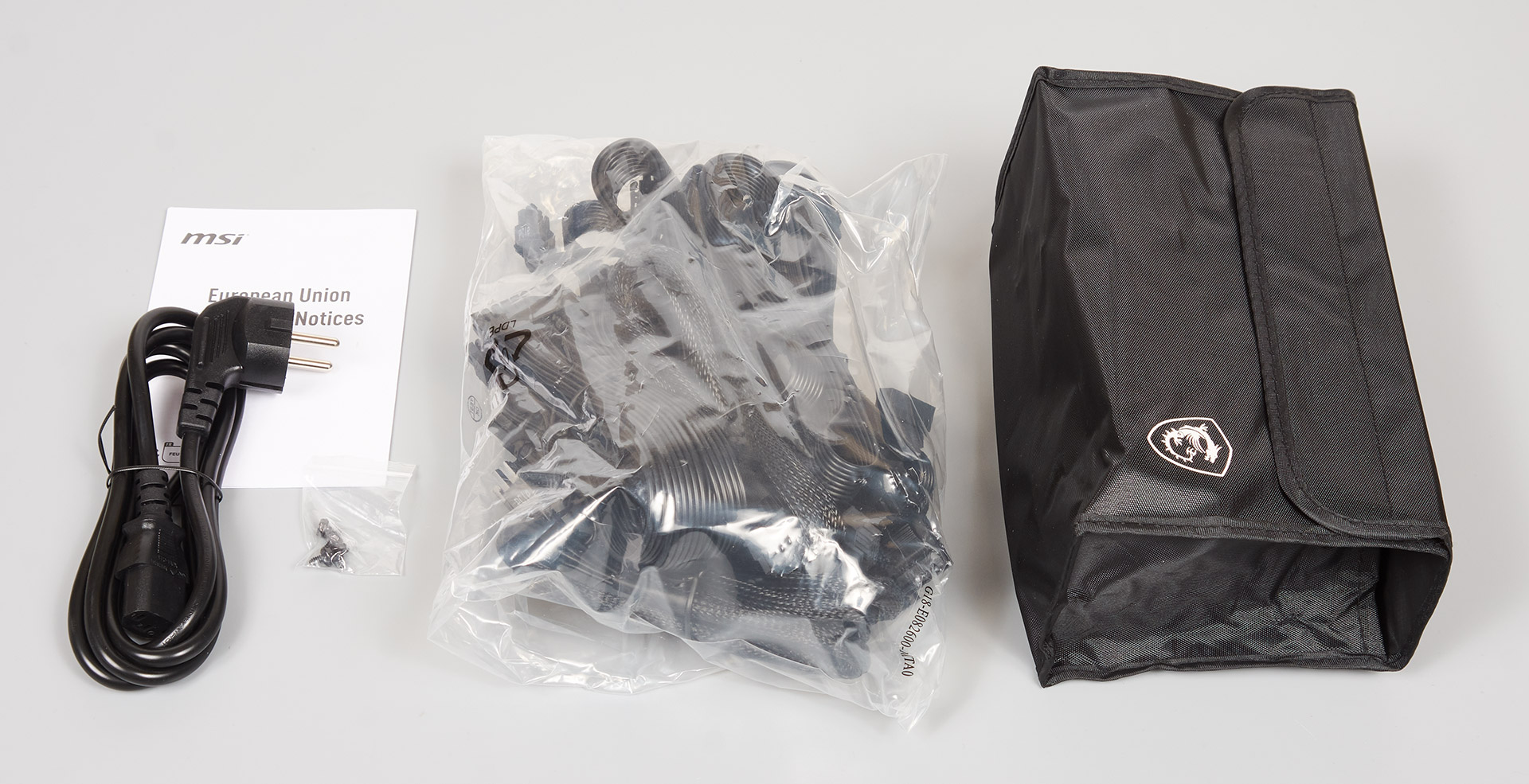

В комплект поставки кроме самого блока входит сетевой кабель, модульные провода, чехол для проводов, пакетик с крепежом и инструкция.
Блок питания с отстегивающимися кабелями, их количество и длина следующие:
- один для питания материнской платы (60 см);
- два с одним 8-контактным (4+4) разъемом для питания процессора (70 см);
- два с двумя 8-контактным (6+2) разъемами для питания видеокарты PCI-E (60+15 см);
- один 12VHPWR с двумя 8-контактным (6+2) разъемами для питания видеокарты PCI-E (60 см);
- один 12VHPWR с одним 16-контактным разъемом для питания видеокарты PCI-E 5.0 600 Вт (60 см);
- три с четырьмя разъемами питания для SATA-устройств (50+15+15+15см);
- один с четырьмя разъемами питания для IDE-устройств и одним разъемом FDD (50+15+15+15+15 см).
Часть кабелей выполнена в виде шлейфов с черной изоляцией, а новые кабели 12VHPWR уложены в нейлоновую оплетку, длина кабелей достаточна для больших корпусов.
Корпус блока окрашен черной порошковой краской, решетка вентилятора охлаждения штампованная, на гранях блока установлены алюминиевые декоративные накладки. Дизайн корпуса выполнен неплохо. На верхней грани присутствует наклейка с техническими характеристиками, на внутренней стенке расположены разъемы для подключения кабелей. Обращает на себя внимание разъем +12VHPWR — к нему подключается кабель PCI-E 5.0 с максимальной мощностью нагрузки 600 Вт.
Блок построен по современной схемотехнике. Установлен активный корректор коэффициента мощности (APFC) с широким диапазоном входного напряжения 100–240 В, силовой резонансный LLC-преобразователь, синхронный выпрямитель по линии +12 В и DC/DC-преобразователи для линий +5 В и +3,3 В. Все, как и в большинстве «золотых» блоков, разница только в качестве комплектующих.
На плате по входу распаян полноценный фильтр импульсных помех, часть его элементов расположена на сетевом разъеме, кроме того, на провода надеты дополнительные ЭМИ-фильтры. Входной выпрямитель состоит из двух диодных сборок GBU1506 (600 В, 15 A), включенных параллельно и установленных на отдельный радиатор. Рядом установлены плата управления APFC и радиатор с силовыми элементами корректора, тип контролера и транзисторов рассмотреть не удалось. Высоковольтный фильтр выполнен на электролитическом конденсаторе емкостью 820 мкФ с рабочим напряжением 400 В и температурой 105 °C производства фирмы Nipon Сhemi-Сon.
Силовая часть по линии +12 В выполнена на полу-мостовом резонансном LLC-преобразователе с синхронным выпрямителем, которым управляет контролер CU6901VAC. Пара силовых транзисторов охлаждается небольшим радиатором, их тип рассмотреть не удалось. Синхронный выпрямитель выполнен на восьми транзисторах NTMFS5C430N (40 В, 185 A), которые распаяны на отдельной плате рядом с силовым трансформатором, сама плата служит радиатором охлаждения. Выходное напряжение фильтруют шесть полимерных конденсатора емкостью 470 мкФ на 16 В производства Nipon Сhemi-Сon и пара электролитических конденсаторов емкостью 3300 мкФ на 16 В (105 °C) производства Nichicon. Дополнительно на плате с модульными разъемами установлен еще один такой же электролит и целая гирлянда маленьких полимеров.
Напряжения +3,3 В и +5 В формирует синхронный понижающий DC/DC-преобразователь на отдельной плате, на которой распаяны контролер uP3861P, транзисторы QM3054M (30 В, 97 А) и QN3407 (30 В, 110 А), пара дросселей и несколько полимерных конденсаторов.
Преобразователь дежурного питания выполнен на ШИМ-контроллере OB2353, на его выходе установлена пара электролитических конденсаторов емкостью 2200 мкФ с рабочим напряжением 16 В и максимальной температурой 105 °C производства Nipon Сhemi-Сon. Все остальные конденсаторы в обвязке «дежурки» и силового преобразователя от Nichicon и Rubycon.

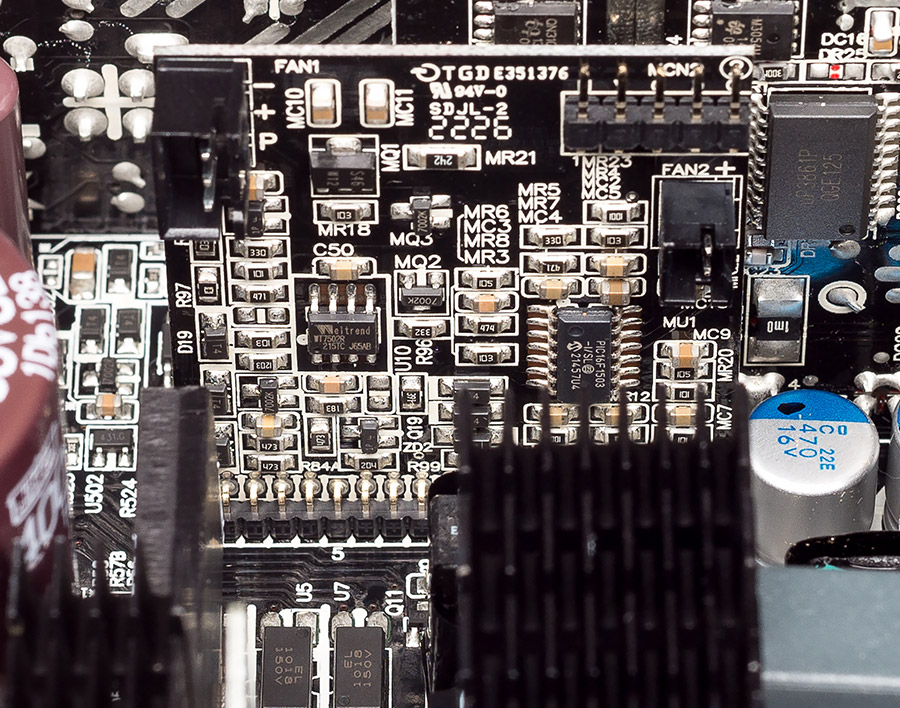

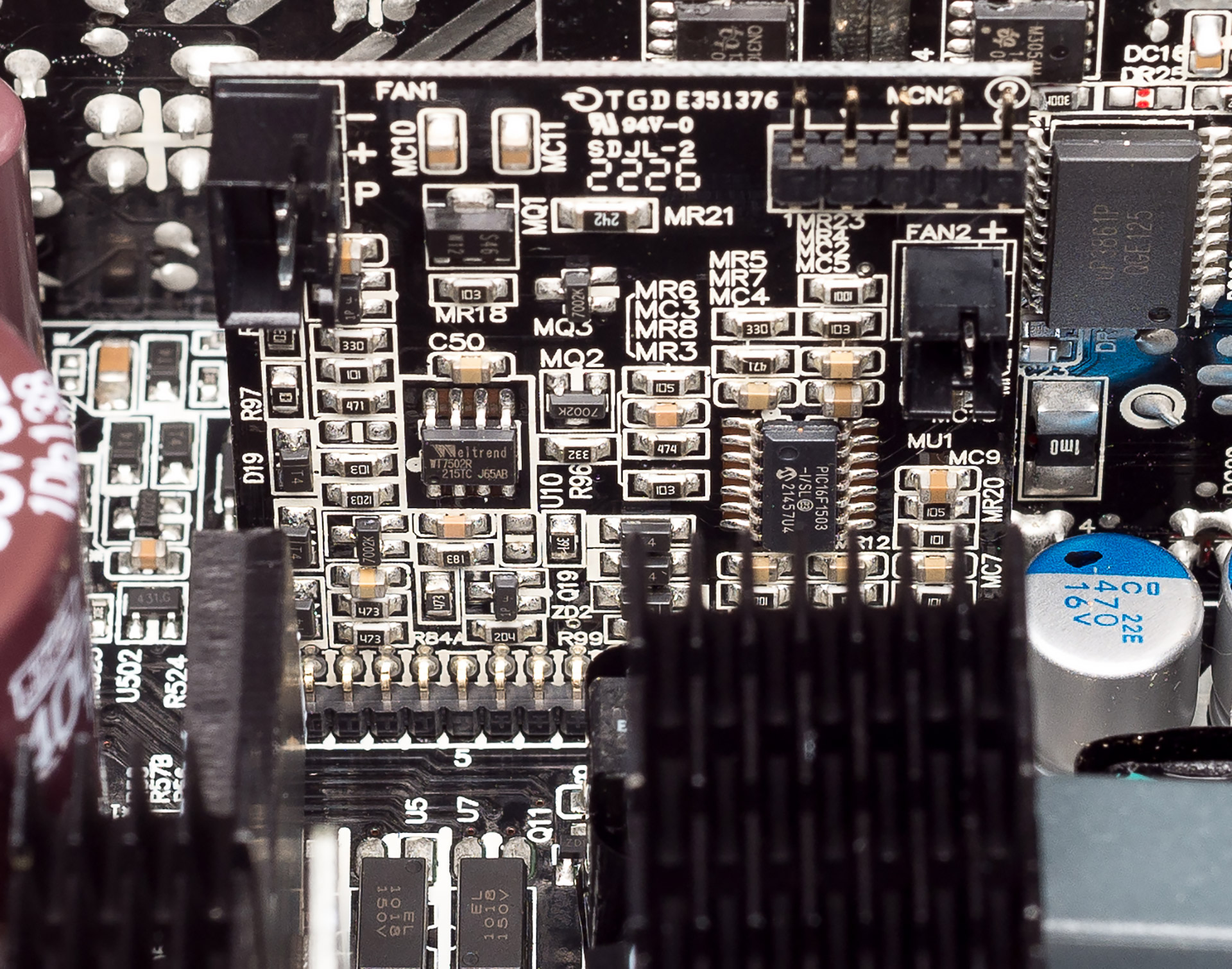

На отдельной палате установлен супервизор питания WT7502 и микроконтроллер PIC16F1503, который управляет вентилятором и возможно всем блоком питания, выполняя часть функций супервизора.
За охлаждение компонентов блока отвечает вентилятор размером 135х135х25 мм с маркировкой HA13525H12SF-Z и трехконтактным подключением. Используемый подшипник — гидродинамический. Система охлаждения имеет полупассивный режим работы, рядом с сетевым выключателем есть кнопка переключения режима Zero Fan. При полупассивном режиме до 400 Вт вентилятор стоит, в обычном режиме до 400 Вт вентилятор вращается со скоростью около 450 оборотов в минуту, после 400 Вт в обоих режимах вентилятор начинает плавно увеличивать скорость с ростом мощности до максимальных 1400 оборотов в минуту при нагрузке 1000 Вт.

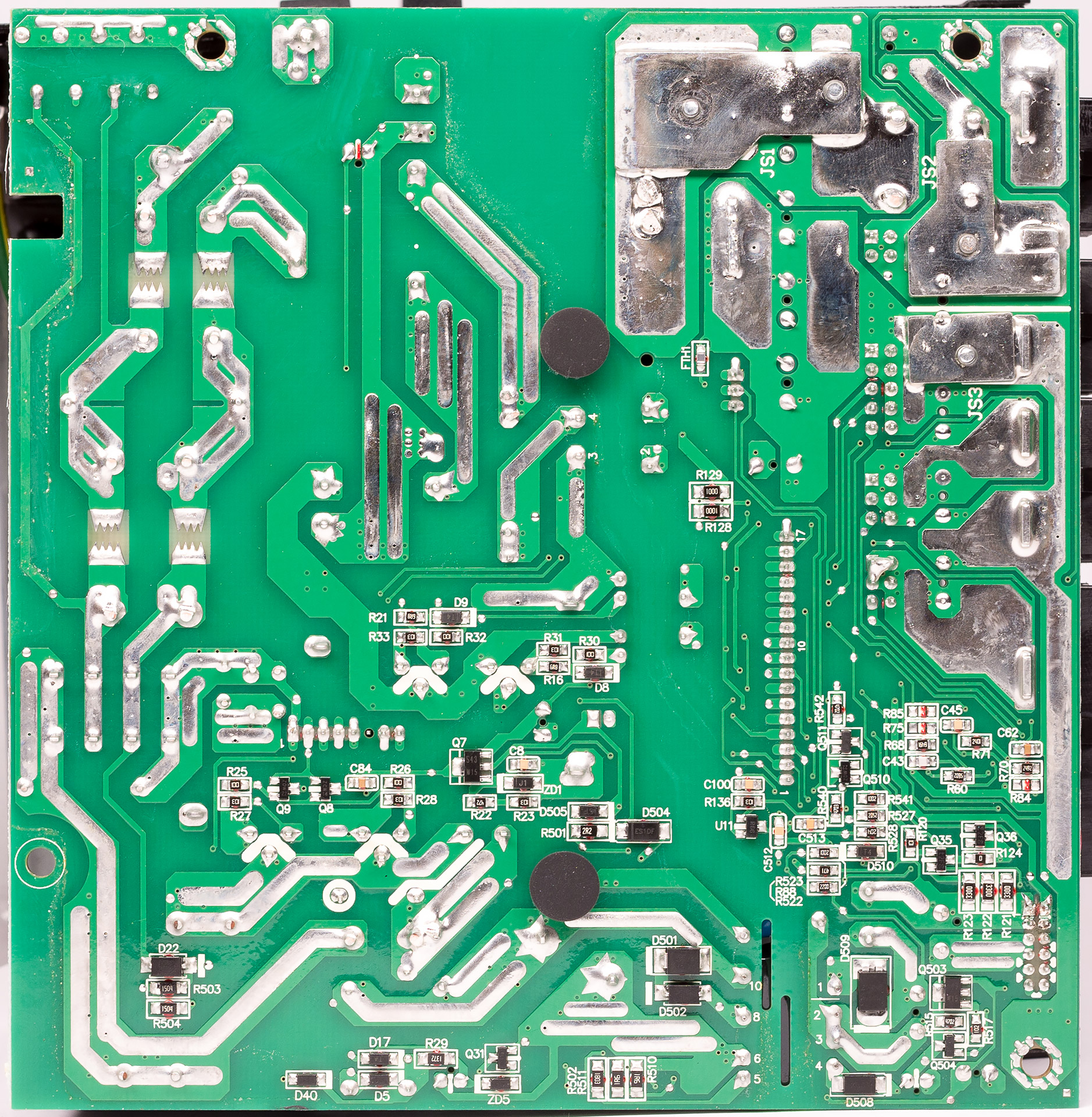

Монтаж и пайка качественные, плата нормально отмыта от флюса и в некоторых местах покрыта лаком.
Методика тестирования
Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии +3,3 В — 0–16 А, по линии +5 В — 0–16 А, по линии +12 В — 0–100 А. Все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно, и он стабильный независимо от выходного напряжения блока. Для точного измерения напряжений и температуры использовался мультиметр Zotek ZT102 с True RMS. Для каждой линии питания устанавливался необходимый ток и замерялось напряжение на контактах нагрузки для учета потерь на проводах. Тест проводился только с 8-контактным разъемами PCI-E.
Результаты тестирования
Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 120 Вт, результаты занесены в таблицу.
| Ток нагрузки на линии +12V, А | Напряжение на линии +12 V, В | Мощность нагрузки по линии +12V, Вт | Напряжение на линии +5V при токе 15 А | Мощность нагрузки по линии +5V, Вт | Напряжение на линии +3,3V при токе 14 А | Мощность нагрузки по линии +3,3V, Вт | Общая мощность нагрузки, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,11 | 0 | 5,04 | 75,6 | 3,25 | 45,5 | 121,1 |
| 10 | 12,09 | 120,9 | 5,04 | 75,6 | 3,25 | 45,5 | 242 |
| 20 | 12,07 | 254 | 5,04 | 75,6 | 3,25 | 45,5 | 375,1 |
| 30 | 12,05 | 361,5 | 5,04 | 75,6 | 3,25 | 45,5 | 482,6 |
| 40 | 12,04 | 481,6 | 5,04 | 75,6 | 3,25 | 45,5 | 602,7 |
| 50 | 12,03 | 601,5 | 5,04 | 75,6 | 3,25 | 45,5 | 722,6 |
| 60 | 12,02 | 721,2 | 5,04 | 75,6 | 3,25 | 45,5 | 842,3 |
| 70 | 12,01 | 840,7 | 5,03 | 75,5 | 3,24 | 45,4 | 961,6 |
| 80 | 11,99 | 959,2 | 5,03 | 75,5 | 3,24 | 45,4 | 1080 |
По результатам теста имеем отличную стабилизацию по линиям +12V и +5V, а вот линия +3,3V немного просажена, но укладывается в нормы стандарта АТХ. Кабели достаточно качественные, просадки по линии +12 В почти на одном киловатте довольно низкие.
Для проверки нагрузочной способности линий +5V и +3,3V были сделаны тесты при постоянной нагрузке на +12V для оценки их влияния друг на друга.
| Ток нагрузки на линии +3,3V, А | Напряжение на линии +3,3 V, В | Ток нагрузки на линии +5V, А | Напряжение на линии +5V, В | Ток нагрузки на линии +12V, А | Напряжение на линии +12V, В |
|---|---|---|---|---|---|
| 0 | 3,31 | 0 | 5,06 | 15 | 12,09 |
| 0 | 3,30 | 5 | 5,05 | 15 | 12,08 |
| 0 | 3,30 | 10 | 5,05 | 15 | 12,08 |
| 0 | 3,30 | 15 | 5,05 | 15 | 12,08 |
| 5 | 3,28 | 0 | 5,05 | 15 | 12,08 |
| 10 | 3,26 | 0 | 5,05 | 15 | 12,08 |
| 15 | 3,25 | 0 | 5,05 | 15 | 12,08 |
| 15 | 3,25 | 15 | 5,04 | 15 | 12,07 |
По результатам теста имеем отличную стабилизацию по +5V, но вот видно почему в первом тесте линия +3,3V была с просадкой — похоже на то, что на эту линию не сделали компенсацию падения напряжения на проводах или она некорректно настроена, потому что падение напряжения пропорционально увеличению нагрузки: 3,31 В при минимальной нагрузке и 3,25 В при 15 А. Отклонение составляет около 1,5%, что при допусках стандарта ±5% не критично и является нормальным результатом.
Тест эффективности блока проводился при напряжении сети около 210 В.
| Мощность нагрузки, % | Мощность нагрузки, Вт | Потребляемы ток сети, А | Напряжение сети, В | КПД, % |
|---|---|---|---|---|
| 25 | 250 | 1,33 | 210 | 89,5 |
| 50 | 500 | 2,59 | 208 | 92,8 |
| 75 | 750 | 4,08 | 205 | 89,6 |
| 100 | 1000 | 5,61 | 202 | 88,2 |
Эффективность данного блока укладывается в стандарт 80 Plus Gold для напряжения 230 В.

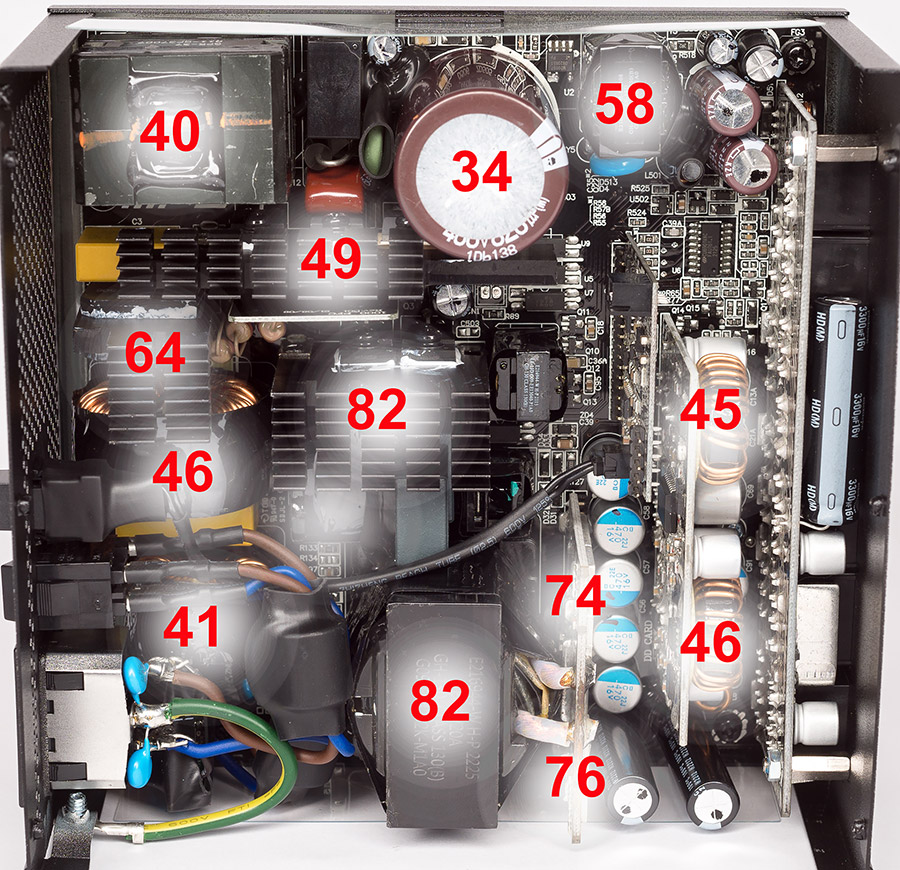

Тест на нагрев компонентов блока проводился при температуре воздуха в помещении 18 °C, термодатчик мультиметра Zotek ZT102 устанавливался на силовом трансформаторе, блок нагружался на максимальную мощность и работал пока температура трансформатора не стабилизировались. В конце теста быстро снималась крышка блока и проводились замеры температур остальных компонентов с помощью пирометра. Результаты теста указаны на следующем фото:
Температуры компонентов неплохие, блок питания даже на максимальной мощности оставался тише остальных вентиляторов в тестовом стенде при 1400 оборотов в минуту.
Кабель PCI-E 5.0 на 600 Вт протестировать не удалось. Для проверки нагрева контактов и возможных нюансов в его использовании был задействован переходник с 16-контактов на два 8-контактных разъёма — с ним все было холодное, так как максимальная мощность на кабеле была около 300 Вт, что обусловлено имеющимся в наличии оборудованием. С новым кабелем должно все быть нормально, если его хорошо защелкнуть в видеокарте и блоке питания. Сама проблема выгорания новых разъемов уже найдена, и она не в «некачественных» переходниках или «криворукости» пользователей — всему виной неправильная разводка питания на самой видеокарте. Там все контакты по плюсу объединены вместе, а по правилам силовой электроники должны разделяться на группы. Такой же 16-контактный разъем уже устанавливался на серию GeForce RTX 30 и там таких проблем с выгоранием не замечено. Потребление карты GeForce RTX 3090 ненамного меньше, но там плюсовые линии разделены на 3–4 группы и питают отдельные части системы питания видеокарты. Таким образом, через определенную группу контактов никак не может пойти вся мощность, потребляемая видеокартой, при плохом контакте соседней группы, видеокарта просто не будет работать, так как часть системы не будет запитана и «пожара» не случится. А вот если все контакты объединены вместе, то при плохом контакте части разъема весь ток пойдет через остальные контакты, что может превысить в разы максимальный допустимый ток на один контакт с дальнейшим их выгоранием. Возможно, скоро выйдут новые ревизии видеокарт с нормальной разводкой системы питания, как на старых картах, так как это явный косяк разработчиков новых видеокарт.
Выводы
Протестированный MSI MPG A1000G PCIE5 выдает все заявленные характеристики, собран из качественных комплектующих, в котором все конденсаторы оказались действительно японскими, провода в нем достаточно качественные, а шум был не сильно высоким. Все рекламные обещания выполнены, остается дело только за ценой, а она естественно не маленькая, но сопоставимая с топовыми моделями других брендов, так что тут уже дело личных предпочтений и наличия в магазинах. Из небольших минусов можно заметить немного повышенный нагрев силового трансформатора и транзисторов LLC-преобразователя при максимальной мощности, но раз производитель дает гарантию 10 лет, то он посчитал их в пределах нормы и решил не увеличивать уровень шума за счет более производительного вентилятора. На мощности до 600 Вт блок будет достаточно тихим и прохладным, чего должно хватить даже для мощных систем с одной видеокартой GeForce RTX 4090.
