Экспресс-тест блока питания Huntkey HK701-11PEP

В рамках данного материала мы рассмотрим блок питания вышедшей недавно на рынок СНГ компании Huntkey Enterprise Group, которая является крупнейшим производителем блоков питания в центральном Китае. В активе компании имеются как обычные БП для компьютеров, так и блоки питания для мониторов, телевизоров, адаптеры для ноутбуков, автомобильные конвертеры, компьютерные корпуса и даже мобильные телефоны. Но основным направлением Huntkey Enterprise Group остаются именно БП для компьютеров.

Судя по русскоязычному сайту компании, линейка блоков питания Huntkey, представленных на рынке насчитывает семь серий, хотя на основном сайте их куда больше. Рассматриваемая модель относится к серии 80 Master, особенностью которой является соответствие стандарту 80 PLUS, предусматривающий КПД блока питания не менее 80% при нагрузке 20, 50 и 100 процентов от номинала. Кроме попавшей на тестирование 700-ваттной модели компания предлагает также БП из этой серии на 400 и 500 Вт.

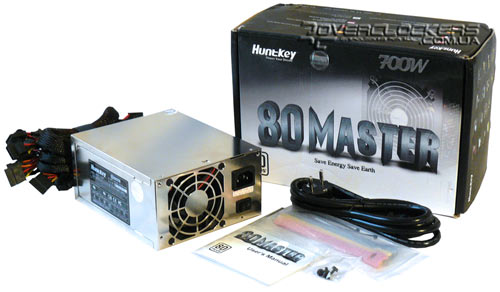

Блок питания Huntkey HK701-11PEP поставляется в крупной коробке, выполненной в черно-белых тонах, на крышке которой изображено название серии и мощность, выдаваемая изделием.

Huntkey HK701-11PEP

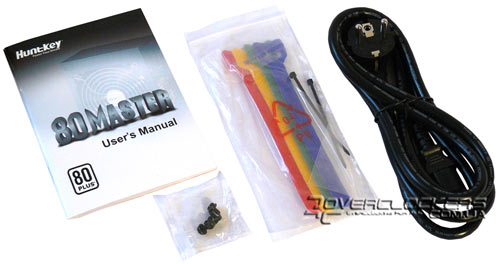

Комплект поставки соответствует уровню недешевых блоков и содержит следующее:
  • Инструкция;
  • Набор крепежных болтиков;
  • Сетевой кабель;
  • Четыре разноцветные стяжки-липучки;
  • Две обычные стяжки черного цвета.


Huntkey HK701-11PEP

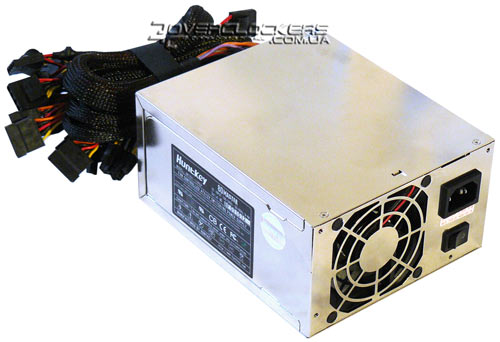

Рассматриваемая модель имеет классическое исполнение с использованием 80-мм вентилятора для охлаждения компонентов блока и без отстегивающихся кабелей. В отличие от стандартных продуктов, даже с вентилятором типоразмера 120 мм, данный БП немного продолговат, и его длина составляет 180 мм, что необходимо учитывать при установке в не очень глубокие компьютерные корпуса.

Huntkey HK701-11PEP

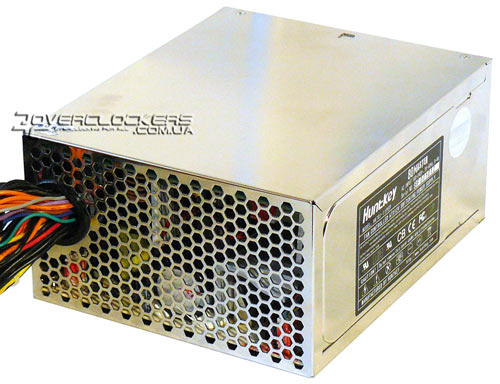

Корпус Huntkey HK701-11PEP выполнен из нержавеющей стали, используемой крайне редко при производстве блоков питания. На передней стенке расположены сетевой разъем и выключатель; защитная решетка вентилятора высштампованна, несмотря на повальный переход компаний на так называемые «грили». Для притока воздуха в задней части блока имеется решетка в виде сот.

Huntkey HK701-11PEP

Количество кабелей достаточно для постройки системы среднего уровня и представлено следующими единицами:
  • Один с разъемом ATX 24-pin (длина 44 см);
  • Один с 8-контактным (4+4) EPS12V (45 см);
  • Один с 8-контактным EPS12V (45 см);
  • Два с 8-контактными (6+2) разъемами для видеокарт PCI-E (45 см);
  • Один с четырьмя разъемами для SATA-устройств (длина 45+15+15+15 см);
  • Один с двумя разъемами SATA и двумя Molex (45+15+15+15 см);
  • Один с тремя разъемами Molex и одним для FDD (45+15+15+15 см).

Все кабели имеют нейлоновую оплетку, но из-за особенностей конструкции БП «чулки» начинаются не с самого начала проводов. Отметим небольшую длину основных кабелей – всего 45 см, чего будет недостаточно для корпусов с нижним расположением блока питания.

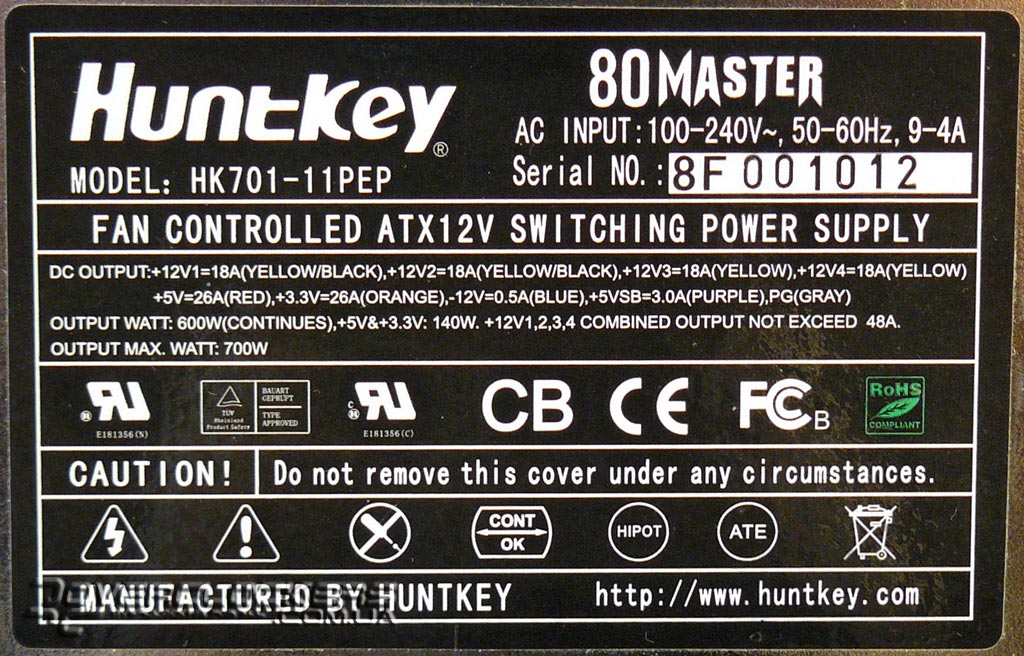

Судя по наклейке с характеристиками перед нами 600-ваттная модель, а не 700, как это указано на коробке и на сайте производителя. Эти самые 700 Вт являются пиковыми, которые может выдать блок питания за короткий период времени – при постоянной работе Huntkey HK701-11PEP ограничится лишь 600 Вт.

Huntkey HK701-11PEP

Четыре линии +12V, по 18 А каждая, способны выдать около 576 Вт, что составляет практически всю мощность блока. Комбинированная мощность по линиям +3,3V и +5V равна 140 Вт, достаточных для современных систем, у которых потребление компонентов смещено в сторону 12-вольтового канала. Кроме того, рассматриваемая модель имеет активную схему коррекции коэффициента мощности, благодаря которой блок может работать с напряжением в сети от 100 до 240 В. Остальные характеристики БП занесены в таблицу, представленную ниже.

Шина питания +3,3V +5V +12V1 +12V2 +12V3 +12V4 -12 V +5Vsb
Макс. ток нагрузки, А 26 26 18 18 18 18 0,5 3
Комбинированная мощность 140 Вт 48 А 0,5А
Общая мощность (пиковая), Вт 600 (700)

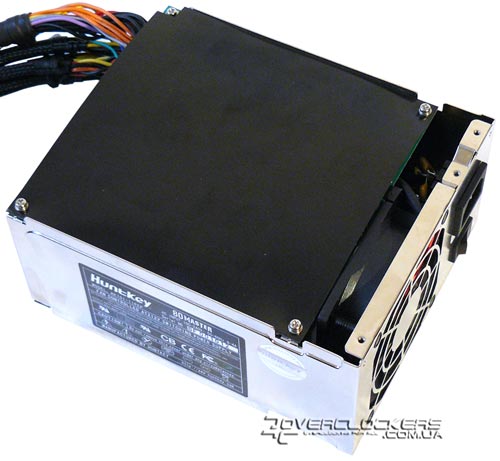

Теперь что касается внутреннего устройства. Чтобы снять крышку блока питания, ее достаточно сдвинуть назад, после чего снять пластмассовое кольцо, предотвращающее перетирание проводов, и пропустить кабели через прорезь в крышке. После чего мы имеем доступ к внутренностям БП.

Huntkey HK701-11PEP

Блок состоит из двух печатных плат, с каждой стороны которых расположен изолирующий пластик. Несмотря на то, что две платы позволяют уменьшить плотность монтажа каждой из них, в собранном виде размещение компонентов редким не назовешь.

Huntkey HK701-11PEP

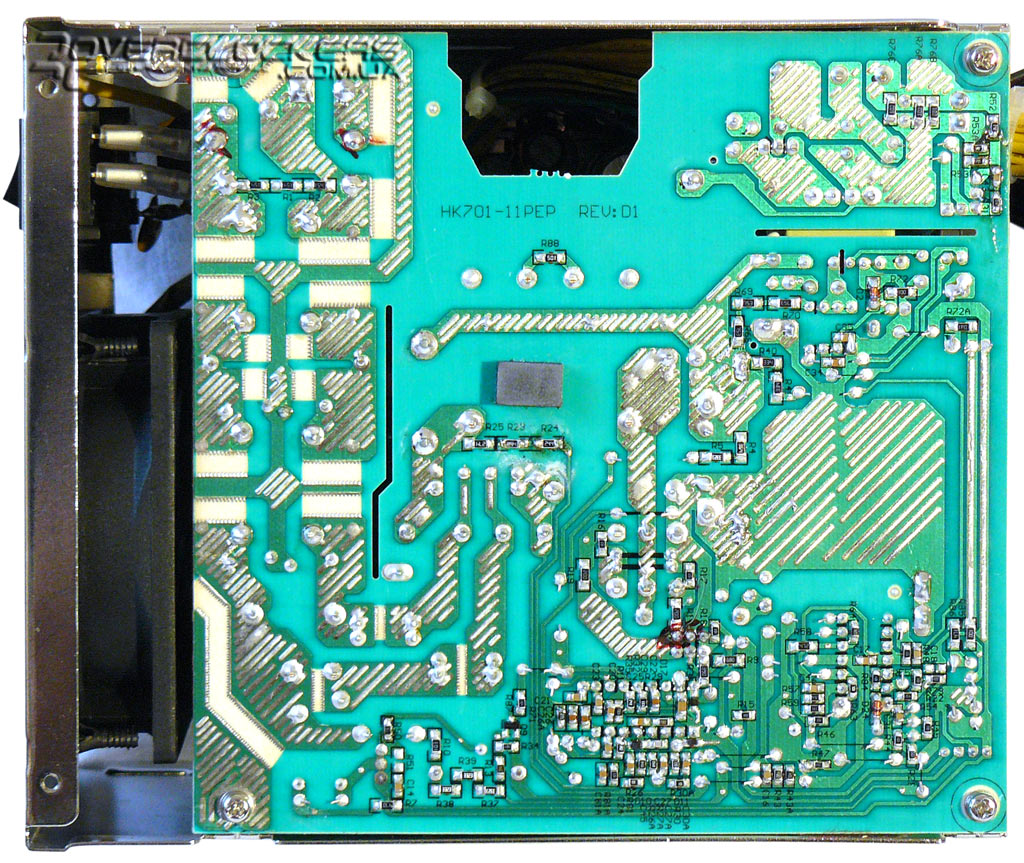

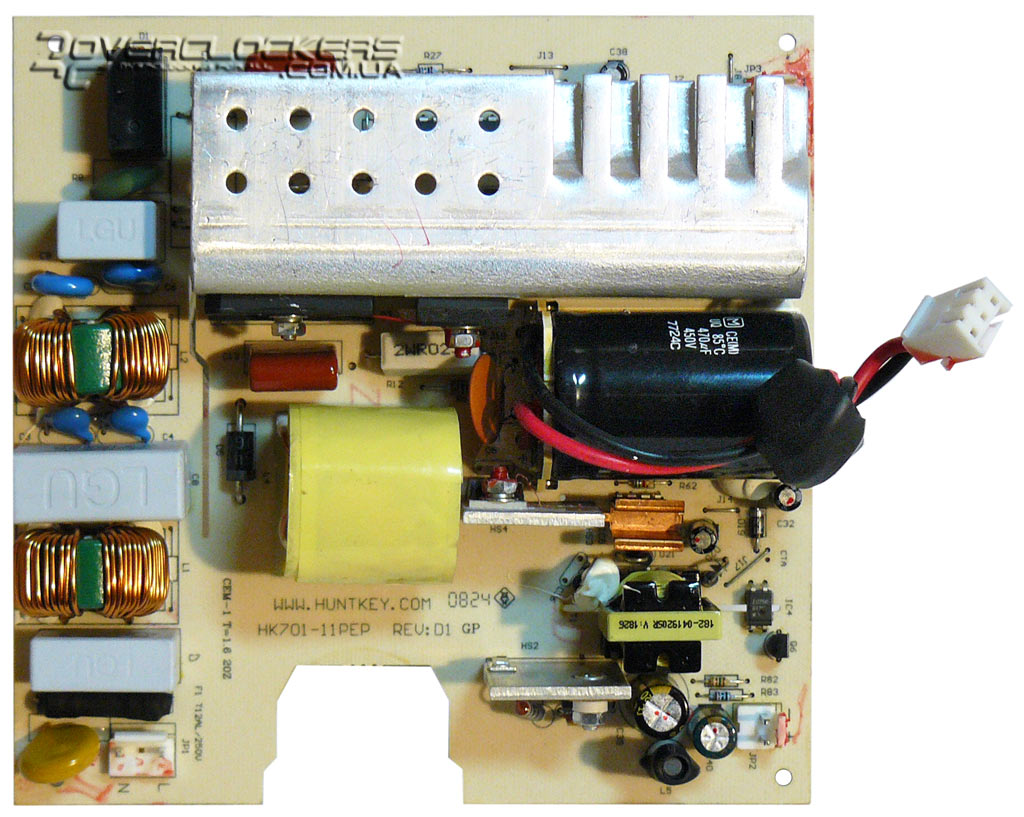

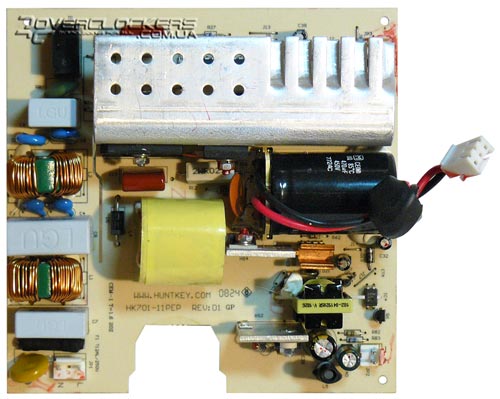

На одной плате распаяна высоковольтная часть с элементами активного PFC. Для охлаждения диодных сборок используется Г-образный алюминиевый радиатор толщиной 4 мм и с небольшим оребрением. В качестве емкости на выходе выпрямителя используется конденсатор емкостью 470 мкФ, рассчитанный на 450 В. Качество пайки хоть и не идеальное, но куда лучше, чем у рассмотренного недавно SVEN SV-600W.

Huntkey HK701-11PEP

Huntkey HK701-11PEP

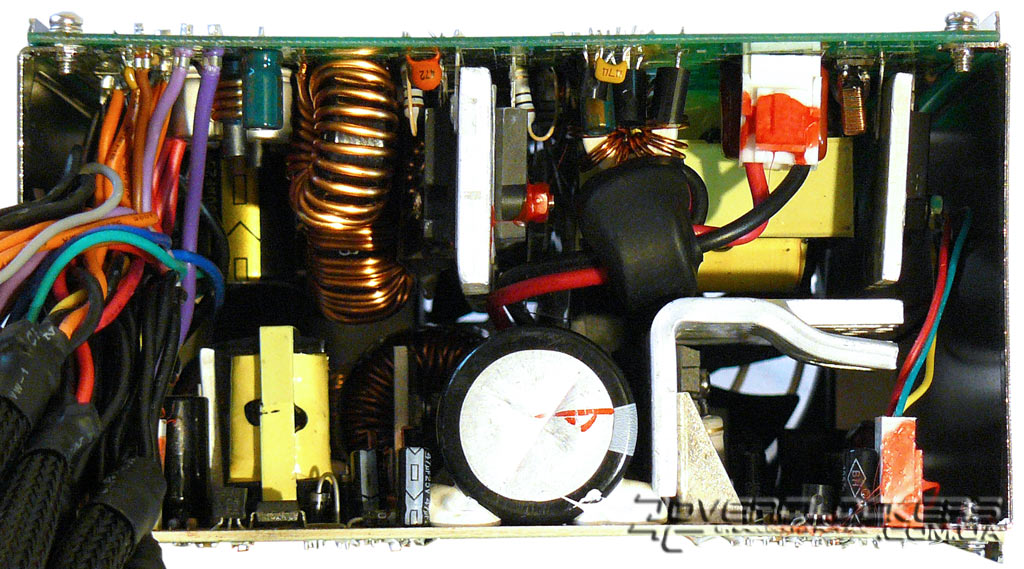

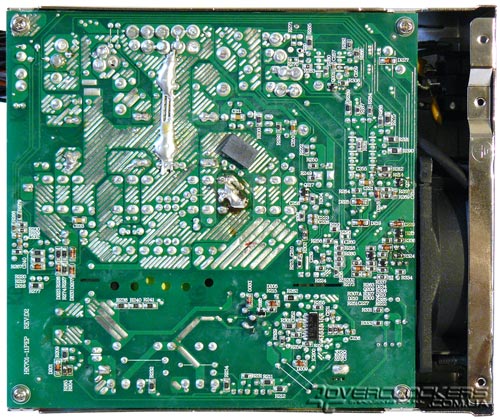

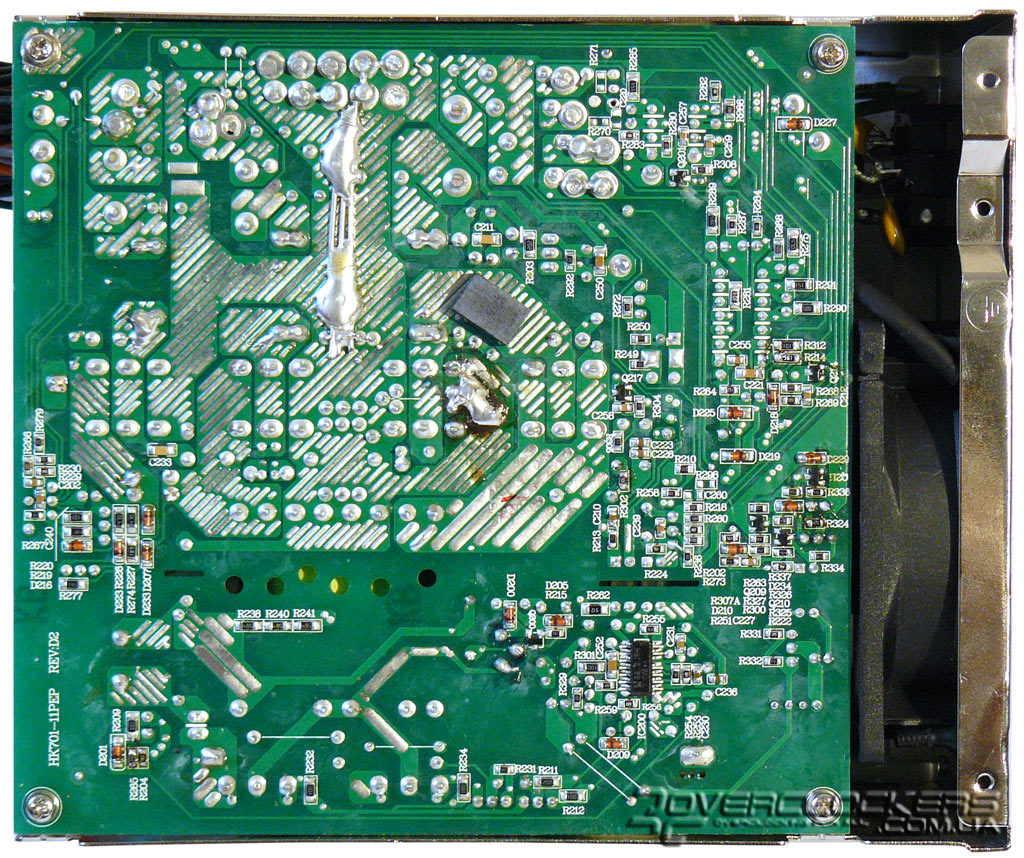

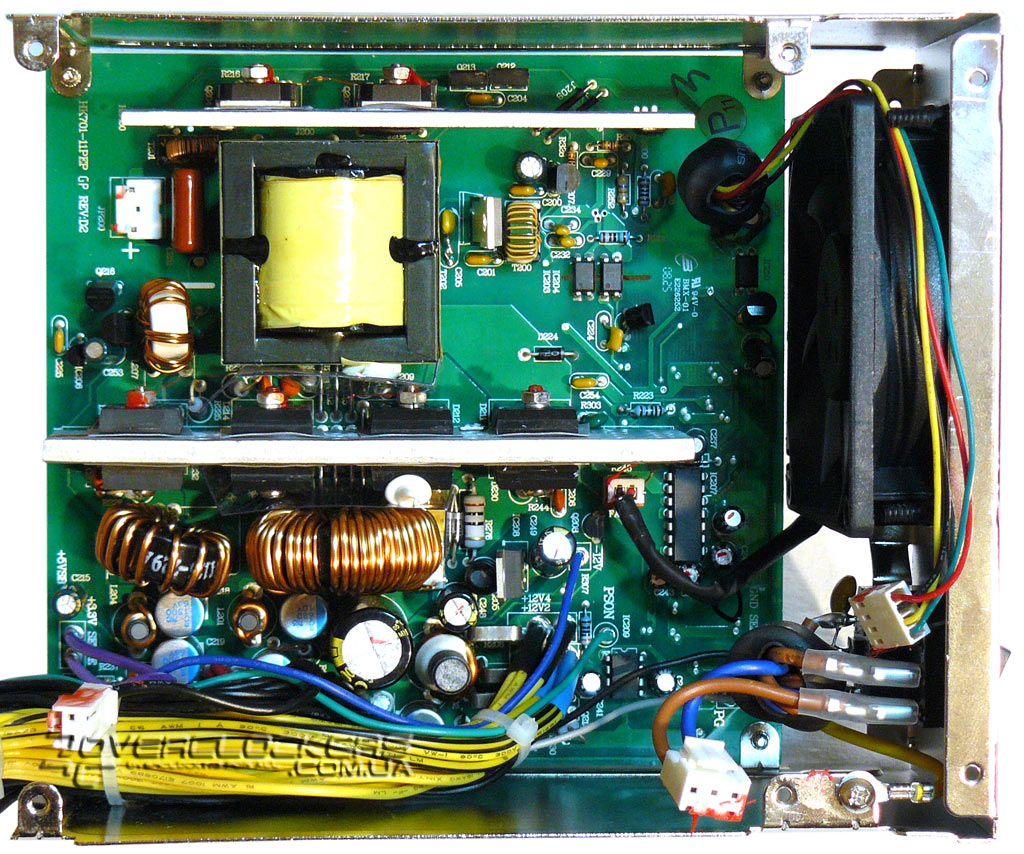

На второй плате расположен силовой трансформатор с транзисторами и низковольтная часть. Для охлаждения элементов используются обычные алюминиевые пластины, при этом толщина радиатора для диодных сборок выпрямителя напряжения равна 5 мм.

Huntkey HK701-11PEP

Huntkey HK701-11PEP

Естественно, малая площадь последнего как-то не укладывается с мощностью блока питания, но никакого ноу-хау для снижения температурного режима здесь нет – диодные сборки попросту установлены параллельно: по две штуки на +3,3V и +5V каналы и четыре штуки для канала +12V. Как известно, использование параллельного включения диодных сборок позволяет облегчить их тепловой режим и уменьшить площадь радиатора.

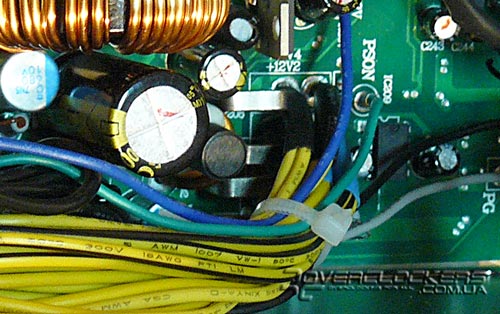

В цепи фильтрации используются твердотельные конденсаторы, что вряд ли кого удивит, учитывая их тотальное использование «везде и вся». А вот использование обычных шунтов для разделения 12-вольтового канала смотрится уже архаизмом.

Huntkey HK701-11PEP

Для охлаждения Huntkey HK701-11PEP, как уже упоминалось выше, используется 80-мм вентилятор с термоконтролем, но на тестовом образце данная функция никак себя не проявляла. Возможно, на БП для розничного рынка никаких проблем с этим не наблюдается – у нас же блок работал в немного шумном режиме. А может, такой уровень шума является оптимальным для модели БП такой конструкции? Вполне логично, так как для подобного расположения элементов необходим сильный поток воздуха, что влечет за собой значительное повышение оборотов вентилятора. Но при тестировании блок питания оставался еле теплым и вряд ли необходим такой режим работы вентилятора. В любом случае, данные предположения проверить сложно из-за отсутствия еще одного экземпляра Huntkey HK701-11PEP и нам остается надеяться, что странная работа термоконтроля является особенностью именно этого изделия. Отметим также крепление вентилятора при помощи резиновых «заклепок», которые позволят гасить вибрации от него при работе блока питания.


Методика тестирования

Конечно, тестирование блоков питания без соответствующего оборудования носит поверхностный характер. Поэтому мы проведем экспресс-тест с использованием обычной системы, собранной из следующих компонентов:
  • Процессор: Intel Core i7-920 (2,66@3,54 ГГц, Bclk 177 МГц);
  • Материнская плата: ASUS Rampage II Extreme (Intel X58);
  • Кулер: Noctua NH-U12P;
  • Оперативная память: Team Xtreem Dark TXDD2048M1866HC8DC (2x1024 МБ, DDR3-1866@1066, 6-6-6-18, dual channel);
  • Видеокарта: Zotac GeForce GTX 260 AMP!;
  • Жёсткий диск: Samsung HD252HJ (250 ГБ, SATA2).

Тестирование проводилось в среде Windows Vista x86 SP1, а для создания нагрузки на систему применялась утилита OCCT 2.01 c 15-минутным тестом и игра Crysis с пятикратным прогоном стандартной демо-записи при качестве «High» с активированным сглаживанием уровня 8x и разрешении экрана 1600х1200 точек.

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток и количество энергии, потраченное на единицу времени.

Huntkey HK701-11PEP

Напряжения на каналах +3,3V, +5V и +12V проверялись цифровым мультиметром UNI-T M980G.


Результаты тестирования

Полученные данные занесены в таблицу, в которой отражены напряжения на основных линиях блока питания, потребляемая мощность системы в целом и коэффициент мощности при простое и нагрузке.

  Линия +3,3V Линия +5V Линия +12V Потребляемая мощность, Вт PF
Idle 3,42 5,05 12,4 172 0,95
Burn 3,42 5,11 12,34 428 0,98

Итак, показатели блока питания Huntkey HK701-11PEP находятся на приемлемом уровне и не выходят даже за 5% допуск по стандарту ATX12V V2.2. Коэффициент мощности при общей нагрузке в 428 Вт достиг 0,98, что подтверждает работу APFC.

Кроме тестовой платформы была собрана еще одна - на базе Core 2 Duo E8200, разогнанного до частоты 4 ГГц и видеокарты GeForce GTX 280. Не смотря на общую потребляемую мощность этой системой, равной около 430 Вт модель Huntkey HK701-11PEP не справилась с такой нагрузкой (система зависала или перегружалась), как, в прочем, и все блоки мощностью 500-600 Вт, попавшие в этот момент на тестирование. Использование БП на 850 Вт стало единственным вариантом для второго стенда.


Выводы

Блок питания Huntkey HK701-11PEP от малоизвестной для нас компании Huntkey Enterprise Group оказался вполне качественно выполненной моделью с неплохим комплектом поставки. Корпус из нержавеющей стали, нейлоновая оплетка кабелей, активный PFC и стабильные показатели говорят сами за себя. Данный блок отлично подойдет системе на базе разогнанного четырехъядерного процессора и видеокарты GeForce GTX 260. Для системы помощнее - его, естественно, будет уже не хватать.

Но и минусов он не лишен. Короткие основные кабели и шумный вентилятор (возможно, только тестового образца) станут ограничивающим фактором для некоторых пользователей при выборе блока питания для своей системы. Да и маркетинговая уловка с пиковой мощностью вводят в заблуждение – все-таки лишние 100 Вт при постоянной работе пользователь никогда не получит.
