Обзор блока питания Gigabyte GP-B700H мощностью 700 Вт

Несмотря на всю привлекательность блоков питания, отвечающих требованиям 80 Plus Gold, самыми популярными по-прежнему остаются «бронзовые» решения. Виной тому — банальная дороговизна энергоэффективных устройств. Хотя тенденция к снижению цен все же имеется, хоть и не такая как того хотелось бы. Если смотреть в разрезе цен моделей 80 Plus Bronze, то последние настолько стали доступными, что смысла приобретать обычные решения уже попросту нет.

Что касается мощности блоков питания в целом, то для игровой системы среднего уровня вполне можно ограничиться устройством на 450–500 Вт, тогда как для более производительной уже понадобятся решения на 550–650 Вт. О конфигурациях с парой видеокарт, функционирующих в режимах CrossFire или SLI, можно сказать одно — как минимум 700 ватт для акселераторов среднего уровня, тогда как уже мощные карты потребуют 900 Вт и выше, и желательно «золотого» исполнения, чтобы снизить энергопотребление системы.

Учитывая популярность игровых систем все же среднего уровня, мы рассмотрим 700-ваттное решение производства Gigabyte.

Gigabyte GP-B700H

Gigabyte GP-B700H

Еще одна модель, анонсированная зимой этого года совместно с GP-G750H. Как рассмотренное ранее решение, наш GP-B700H также имеет модульную конструкцию, но в отличие от первого соответствует лишь сертификату 80 Plus Bronze, т.е. имеет максимум 85% КПД.

Блок поставляется в коробке, выполненной черно-оранжевых тонах, на обратной стороне которой расписаны основные характеристики продукта, кабели и ключевые особенности новинки.

Gigabyte GP-B700HGigabyte GP-B700H

Комплект уже знаком по старшей модели и включает в себя инструкцию, монтажные винты, стяжки-липучки с логотипом компании, набор отстегивающихся шлейфов и мешочек для их хранения, а также сетевой кабель.

Gigabyte GP-B700H

Основные шлейфы для питания материнской платы и процессора не отстегиваются, их длина составляет 50 и 61 см соответственно. Остальные кабели такие:

  • два двойных с 8-контактными (6+2) разъемами для питания видеокарт PCI-E (50 см);
  • один с четырьмя разъемами питания для SATA-устройств (55+15+15+15 см);
  • два с тремя разъемами питания для SATA-устройств (55+15+15 см);
  • один с тремя разъемами питания для IDE-устройств и одного FDD (55+15+15+14,5 см).



Gigabyte GP-B700H

Шлейфы в модном нынче плоском исполнении, но они очень жесткие и иногда их будет не так легко уложить при сборке системы.

Внешне блок выполнен на должном уровне. Черный корпус и проволочная решетка — вот визитная карточка современных устройств.

Gigabyte GP-B700H

На внутренней панели расположились разъемы для отстегивающихся кабелей, все они подписаны и имеют различный размер, так что спутать, куда какой подключать, будет невозможно.

Gigabyte GP-B700H

Как полагается современному устройству, GP-B700H обладает одной линией +12V, которая может обеспечить до 648 Вт нагрузки, а это почти номинал самого блока. По низковольтным каналам комбинированная мощность составляет всего 130 ватт, но этого достаточно по нынешним меркам.

Gigabyte GP-B700H

Режим ожидания может рассчитывать на 2,5 А, а для линии –12V разработчик предусмотрел 0,3 А.

Шина питания +3.3V +5V +12V –12V +5Vsb
Макс. ток нагрузки, А 22 18 54 0,3 2,5
Комбинированная мощность, Вт 130  648 3,6 12,5
Общая максимальная мощность, Вт 700

Есть активный PFC и возможность работать во всем диапазоне сетевого напряжения. Из защит присутствуют от перезагрузки по мощности, повышенного и пониженного напряжения, короткого замыкания.

Но внешность блока питания энтузиастов интересует меньше всего — тут главное что внутри. Итак, снимаем крышку и видим весьма распространенную платформу CWT, выполненную на диодах Шоттки с групповой стабилизацией напряжений.

Gigabyte GP-B700HGigabyte GP-B700H

Количество элементов сведено к минимуму, но это и не удивительно, учитывая сколько времени прошло после появления первых «бронзовых» решений. Почти за 10 лет платформа была отточена и теперь осталось дождаться полного перехода к более энергоэффективным устройствам.

Gigabyte GP-B700H

Несмотря на малое количество деталей, входной фильтр на должном уровне и почти все компоненты залиты клеем.

Gigabyte GP-B700H

Управляется блок парой микросхем. Это чип CM6800TX, обеспечивающий работоспособность активного PFC и силовой части, и контроллер TNY177PN, отвечающий за дежурное напряжение. Для мониторинга применена микросхема Sitronix ST9S313-DAG (она же SiTI PS113).

Gigabyte GP-B700HGigabyte GP-B700HGigabyte GP-B700H

Охлаждение силовых элементов во входной цепи осуществляется за счет толстой алюминиевой пластины с небольшими ребрами-лепестками. Такая же стоит в понижающем преобразователе. Кроме того, предусмотрена небольшая Г-образно изогнутая пластинка для диодного моста в высоковольтной цепи.

Gigabyte GP-B700HGigabyte GP-B700HGigabyte GP-B700H

Обнадеживает наличие там же емкости на 390 мкФ и 400 В производства Nippon Chemi-Con, но в остальных цепях стоят CapXon, Su’scon и даже Jun Fu. С таким «коллективом» придется усиливать продувку блока для обеспечения приемлемого температурного режима.

Gigabyte GP-B700HGigabyte GP-B700HGigabyte GP-B700H

Плата для подключаемых кабелей используется та же, что у «золотого» решения Gigabyte, рассмотренного ранее. Никаких емкостей здесь не предусмотрено, она выполняет лишь транзитные функции.

Gigabyte GP-B700HGigabyte GP-B700H

В GP-B700H обращает на себя внимание странное соединение проводов при помощи обжимов. К счастью, они предназначены к управления блоком и к питающим цепям отношения не имеют.

Gigabyte GP-B700H

В остальном нареканий никаких, пайка добротная, ни отмытого флюса, ни «соплей» на плате обнаружено не было.

Gigabyte GP-B700H

Охлаждение блока осуществляется за счет 120-мм вентилятора Ong Hua HA1225H12B-Z с двуконтактным подключением.

Gigabyte GP-B700H

При старте системы и во время простоя он вращается со скоростью 990 об/мин, которая поднимается лишь на пару десятков оборотов при обычной игровой нагрузке. Если отбираемую мощность довести практически до номинала — его скорость уже составит 1500 об/мин. Естественно, уровень шума при этом будет велик.

Методика тестирования

Провести полноценное тестирование без соответствующего стенда тяжело, поэтому проверка блока питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:

  • процессор: Intel Core i7-6700K (4,0@4,6 ГГц);
  • материнская плата: ASUS Maximus VIII Impact (Intel Z170);
  • кулер: Prolimatech Megahalems;
  • оперативная память: HyperX HX430C15PB3K2/16 (2x8 ГБ, DDR4-3000, 15-16-16-35-1T);
  • видеокарты: Gigabyte GV-N770OC-2GD (GeForce GTX 770);
  • накопитель: Kingston SSDNow UV400 240GB (240 ГБ, SATA 6Gb/s).

Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания максимальной нагрузки на систему применялись одновременно запущенные утилиты LinX 0.6.5 и FurMark 1.17.0 в течение 30 мин, а в качестве игровой выступал бенчмарк Valley.

Увеличение нагрузки потребовало использовать нашу старую конфигурацию:

  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).

Здесь тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания максимальной нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания при оконном режиме с разрешением 640х480 точек.

Для измерения общей потребляемой мощности системы использовался прибор Basetech Cost Control 3000, также способный выводить на свой ЖК-экран пиковую мощность, силу тока, частоту сети, коэффициент мощности и пр. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора и уровня шума при той или иной нагрузке.

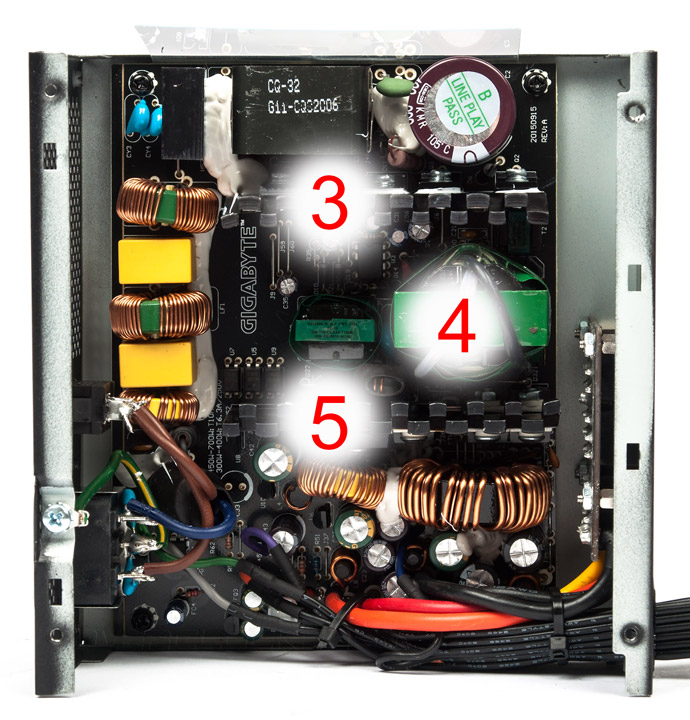

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).

Gigabyte GP-B700H

Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Уровень шума измерялся шумомером UNI-T UT352 в обычной тихой комнате на расстоянии 1, 0,5, 0,1 и 0,01 м от испытываемого устройства. При помощи регулятора оборотов и тахометра восстанавливалась скорость вентилятора, соответствовавшая каждому режиму тестирования блока питания. Фоновый шум не превышал 33,4 дБА.

Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.

Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  GTX 770 GTX 770 GTX 770 GTX295+GTX295
Режим Idle Burn, Game Burn, Max Burn, OCCT
Потребляемая мощность, Вт 46 (~36) 289 (~250) 407 (~345) 758 (~625)
Линия +3.3V, В 3,33 (+1,1) 3,33 (+1,1) 3,33 (+1,1) 3,37 (+2,1)
Линия +5V, В 5,07 (+1,4) 5,12 (+2,4) 5,12 (+2,4) 5,08 (+1,6)
Линия +12V1 (MB), В 12,04 (+0,3) 11,76 (–2) 11,73 (–2,3) 11,78 (–1,8)
Линия +12V2 (CPU), В 12,04 (+0,3) 11,78 (–1,8) 11,73 (–2,3) 11,78 (–1,8)
Линия +12V3 (VGA1), В 12,04 (+0,3) 11,74 (–2,2) 11,71 (–2,4) 11,75 (–2,1)
Линия +12V4 (VGA2), В 12,04 (+0,3) 11,74 (–2,2) 11,71 (–2,4) 11,84 (–1,3)
Скорость вращения вентилятора, об/мин 990 1004 1004 1453
Уровень шума, дБА (1 м) 34,2 34,3 34,3 37
Уровень шума, дБА (50 см) 34,4 34,5 34,5 38,7
Уровень шума, дБА (10 см) 39,1 39,4 39,4 49,2
Уровень шума, дБА (1 см) 46,3 46,9 46,9 56,5
Термодатчик №1 26,6 26,5 26,5 26,5
Термодатчик №2 27,5 29,8 30,4 38,4
Термодатчик №3 32,8 37,9 40,9 51,5
Термодатчик №4 40,1 47 53,1 71,4
Термодатчик №5 33,3 46,5 54,3 79,3

Итак, судя по результатам, ничего нового блок, основанный на «бронзовой» платформе CWT, не показал. Падение напряжения на +12-вольтовой линии составляет почти 2,5%, что, пожалуй, в пределах нормы. Если взглянуть на показания термодатчика, установленного на радиаторе с выходными диодами, становится ясно, для чего производитель использовал такой высокооборотистый вентилятор.

Выводы

Рассмотренный блок питания Gigabyte GP-B700H качественно выполнен, имеет приличный комплект поставки, и неплохо будет выглядеть в современной игровой системе. Его мощности хватит даже для использования связки из пары видеокарт среднего уровня в режиме CrossFire или SLI. Шум системы охлаждения немного великоват, но на фоне подобного тандема он уже будет не так заметен. Единственное, что у этой модели на рынке достаточно конкурентов и выбор пользователя отчасти может быть основан на симпатии к марке Gigabyte.
