Обзор блока питания Enermax RevoBron 700W ED2

Ранее мы уже рассматривали блок питания серии RevoBron компании Enermax, который был выполнен с хорошей элементной базой, но отвечал лишь «бронзовому» сертификату энергоэффективности. Его изюминкой было наличие внешнего контроллера по управлению несколькими вентиляторами, позволяющего миновать для этих целей кропотливую настройку в UEFI материнской платы. В этот раз к нам попала уже вторая ревизия этой серии в лице модели RevoBron 700W ED2. Посмотрим, чем она отличается от предшественника.

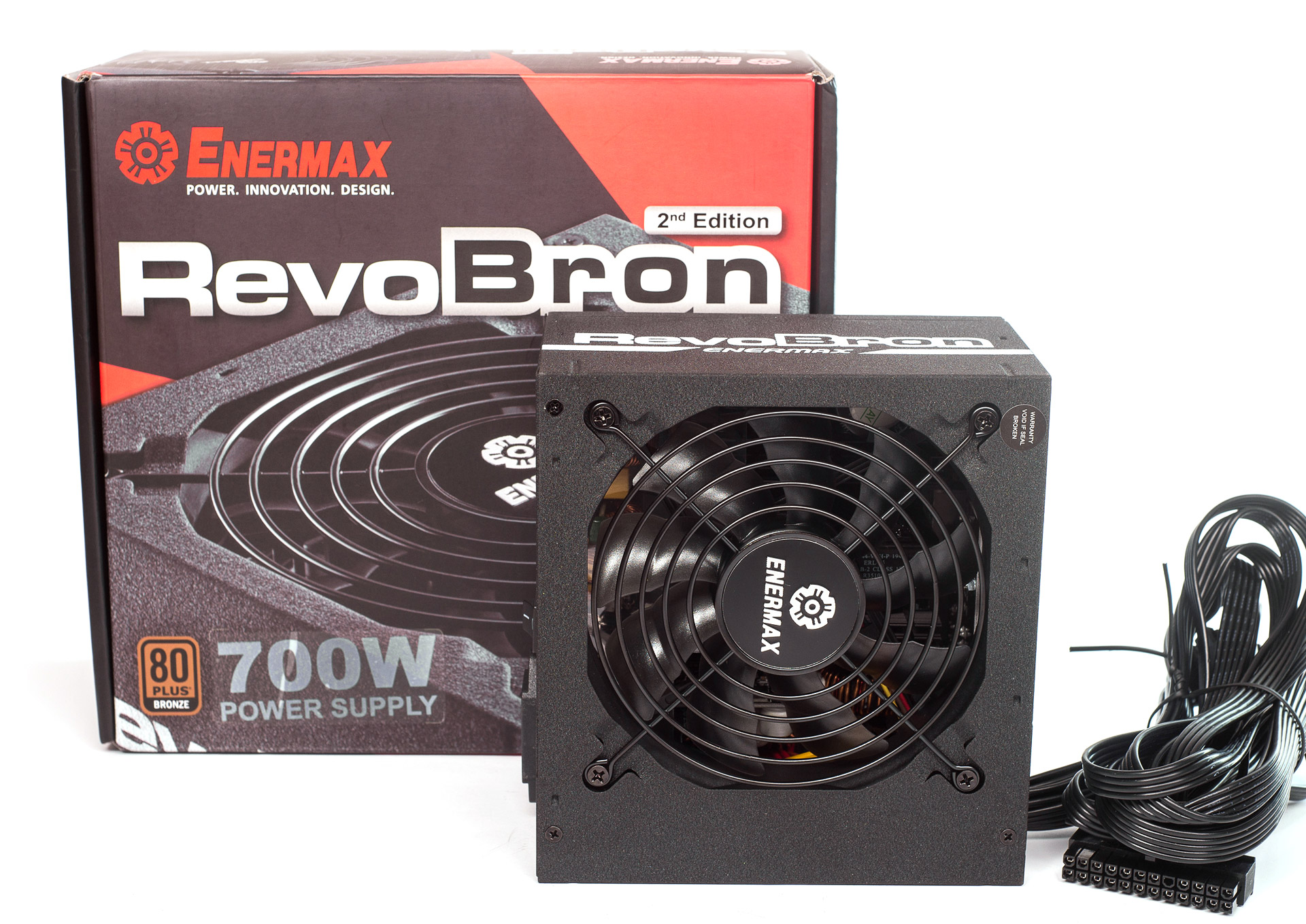

Enermax RevoBron 700W ED2

Enermax RevoBron 700W ED2 (ERB700AWT ED.2)

Модель Enermax RevoBron 700W ED2
Страница продукта enermax.com
Мощность, Вт 700
Сертификат энергоэффективности 80 Plus Bronze
Форм-фактор АТХ
Схема подключения кабелей Полумодульная
Мощность канала +12V, Вт (А) 696 (58)
Мощность канала +5V, Вт (А) 90 (18)
Мощность канала +3,3V, Вт (А) 72,6 (22)
Комбинированная мощность +3,5V и +5V, Вт 130
Мощность канала –12, Вт (А) 3,6 (0,3)
Мощность канала +5Vsb, Вт (А) 12,5 (2,5)
Активный PFC +
Диапазон сетевого напряжения, В 100-240В / 6A
Частота сетевого напряжения, Гц 47–63
Размер вентилятора, мм 120х120х25
Типа подшипника Twister Bearing
Количество кабелей/разъемов для CPU 1/2x EPS12V (4+4)
Количество кабелей/разъемов для PCI-E 2/4x (6+2)
Количество кабелей/разъемов для SATA 2/8
Количество кабелей/разъемов для IDE 1/4
Количество разъемов для FDD 1
Защиты OPP, OVP, SCP, OCP, SIP, UVP
Размеры (ШхВхГ), мм 217х98,5х231
Гарантия, мес 24
Стоимость, $ ~100

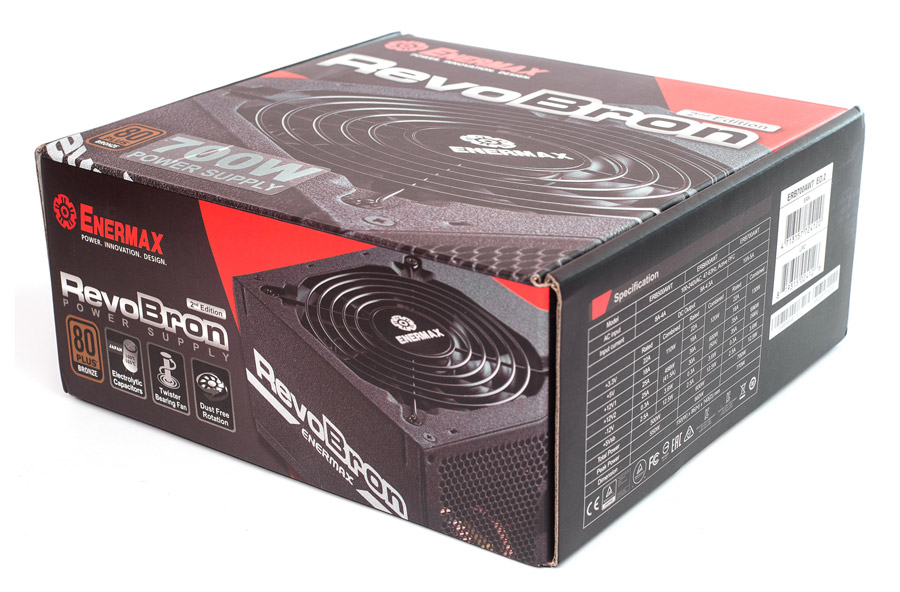

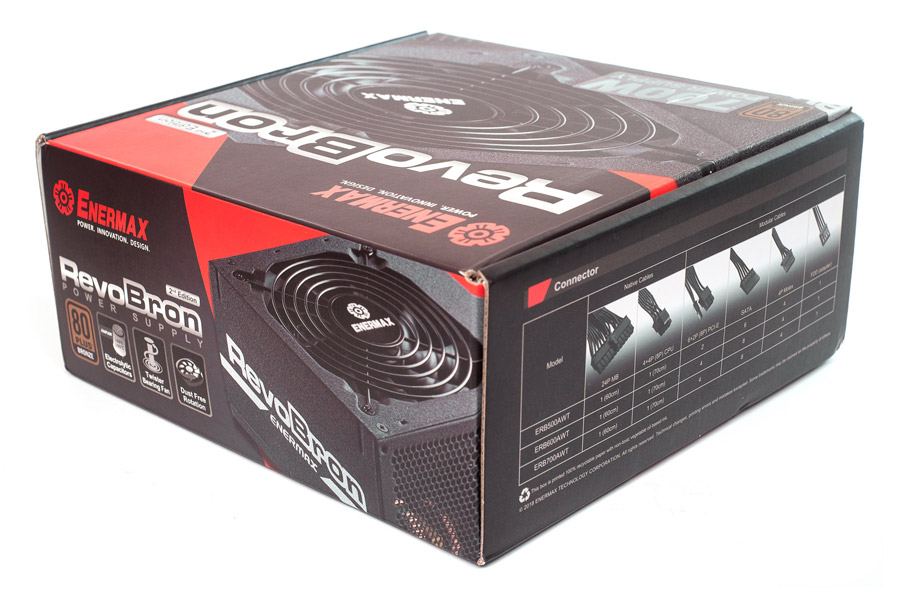

Блок питания упакован в черно-красную коробку, на упаковке указаны все характеристики, комплект и особенности устройства.

Enermax RevoBron 700W ED2Enermax RevoBron 700W ED2Enermax RevoBron 700W ED2Enermax RevoBron 700W ED2

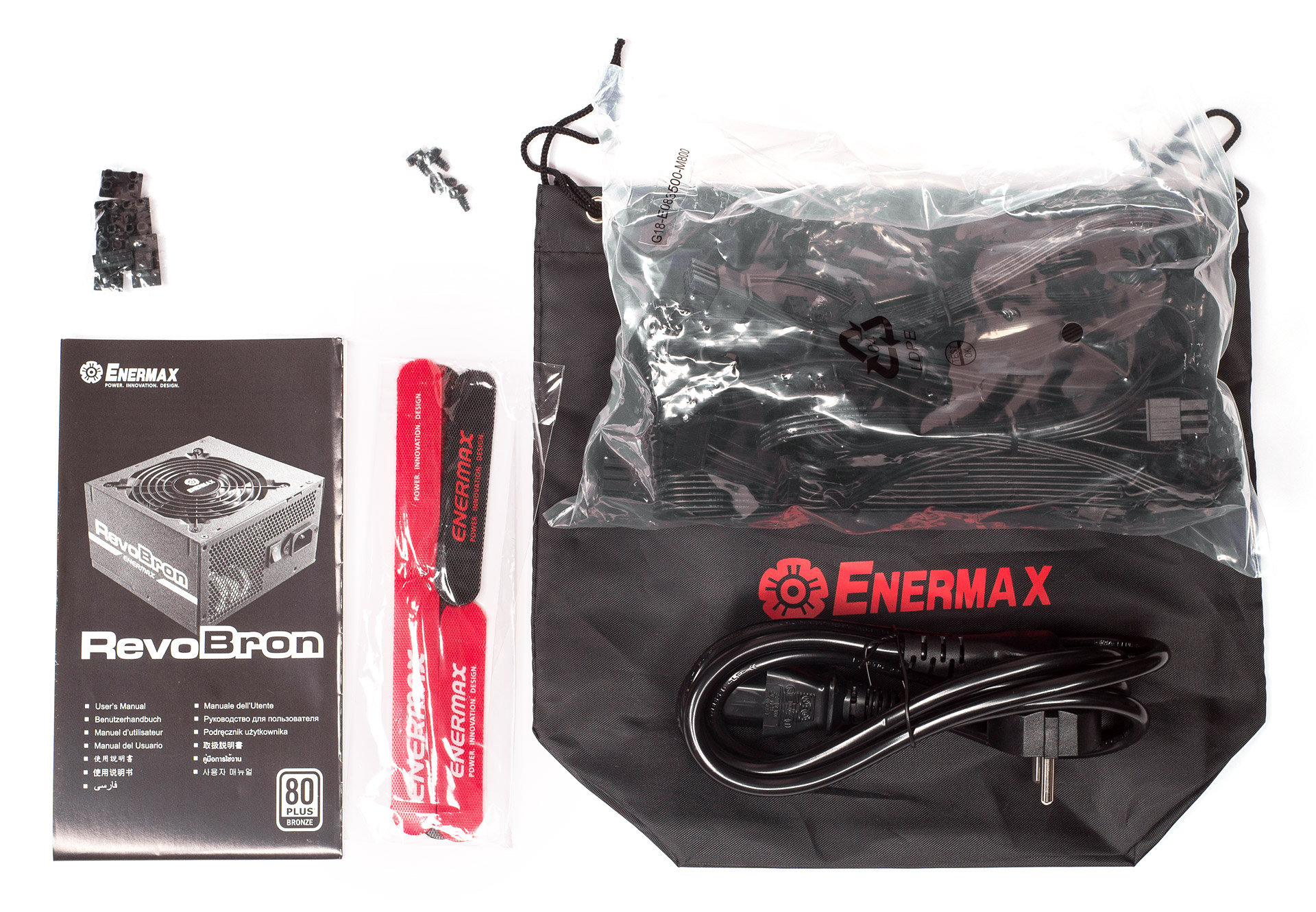

В коробке кроме самого RevoBron 700W ED2 находится комплект отстегивающихся кабелей, силовой шнур питания, комплект стяжек-липучек, пакет с крепежными винтами, пакет с пластиковыми заглушками на разъемы, нейлоновый мешочек и инструкция. Контролер CoolerGenie с кабелями для его подключения в этот раз отсутствовал.

Enermax RevoBron 700W ED2

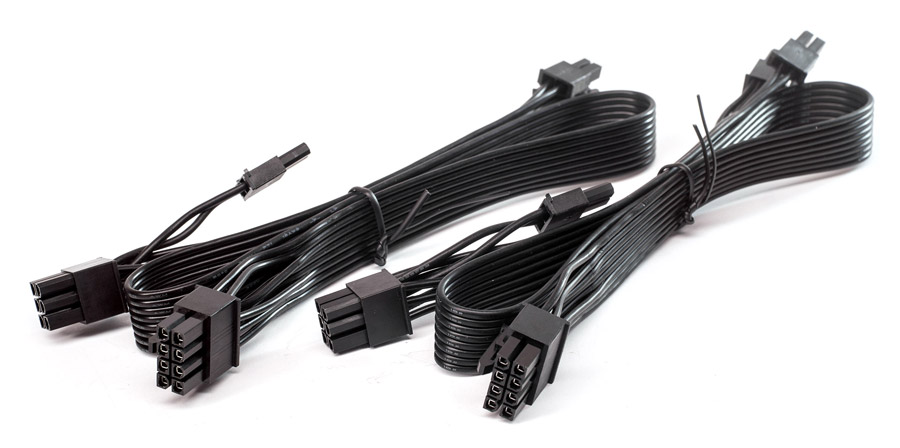

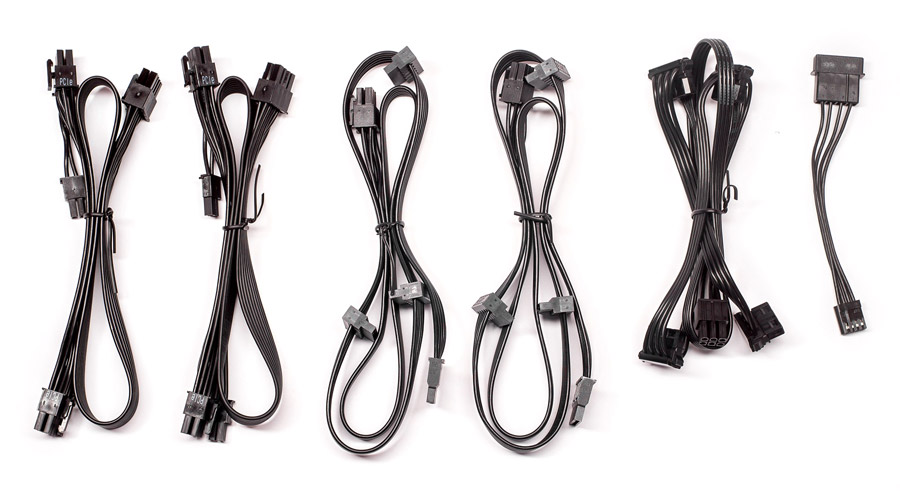

Блок питания полумодульный, кабели питания материнской платы и процессора впаяны в плату устройства, остальные шлейфы съемные, их количество и длина следующие:

  • один на питание материнской платы (60 см);
  • один с одним 8-контактным (4+4) разъемом для питания процессора (70 см);
  • два с двумя 8-контактными (6+2) разъемами для питания видеокарты PCI-E (50+15 см);
  • два с четырьмя разъемами питания для SATA-устройств (45+15+15+15 см);
  • один с четырьмя разъемами питания для IDE-устройств (45+15+15+15 см);
  • один переходник с IDE на FDD (10 см).

Все кабеля выполнены в виде шлейфов с изоляцией черного цвета, провода достаточно длинные для корпусов с нижним расположением блока питания.

Enermax RevoBron 700W ED2Enermax RevoBron 700W ED2

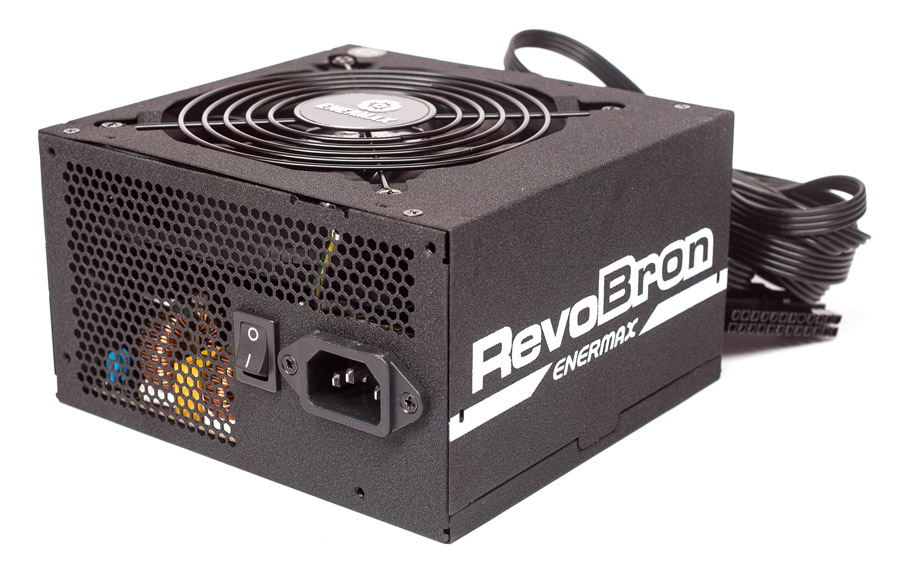

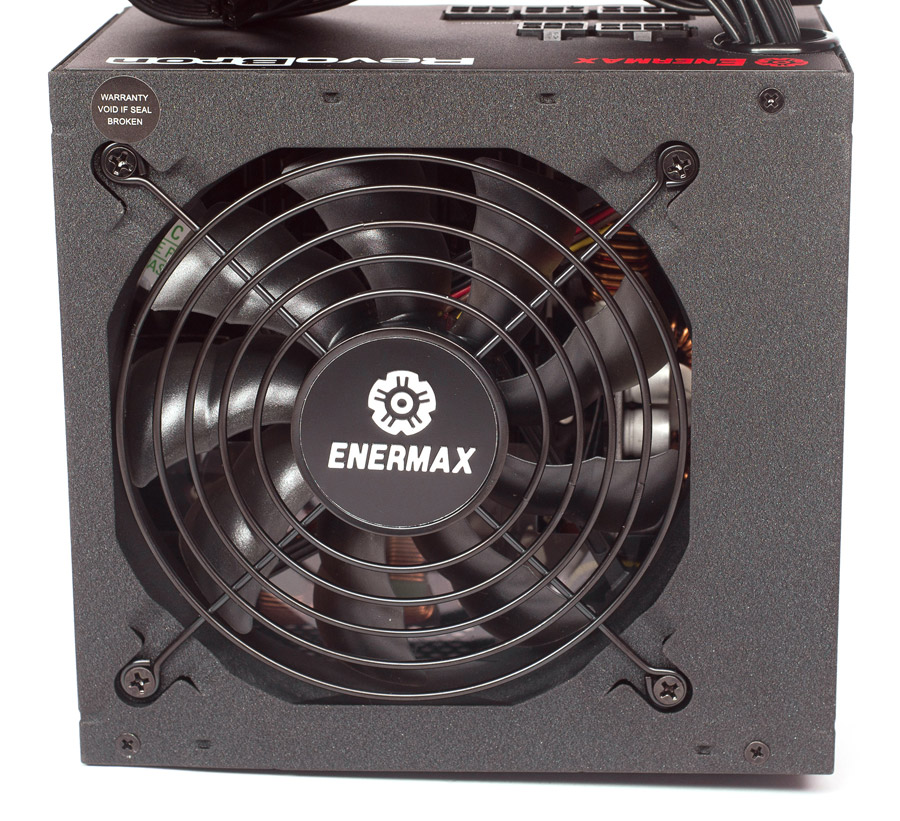

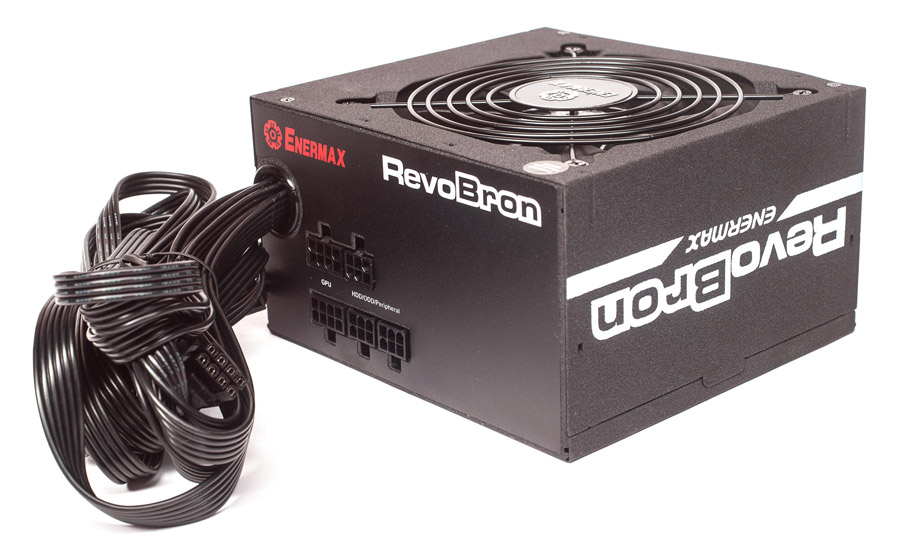

Корпус блока покрашен черной порошковой краской, на боковых гранях нанесено название серии белой краской, на вентиляционной решетке белая эмблема фирмы, а на верхней грани блока расположена наклейка со всеми характеристики RevoBron 700W ED2. По своим возможностям блок не отличается от первой ревизии.

Enermax RevoBron 700W ED2Enermax RevoBron 700W ED2Enermax RevoBron 700W ED2

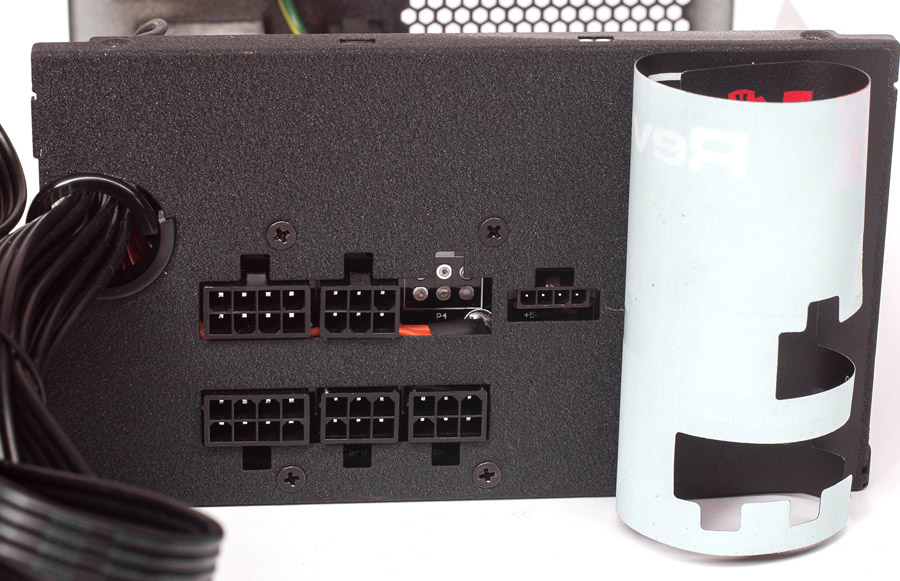

Разъёмы для подключения модульных кабелей подписаны по функциональному назначению и имеют разное количество контактов, перепутать их не получится. Разъема для подключения контролера CoolerGenie нет, но это только на первый взгляд — в корпусе есть под него отверстие и он присутствует на плате, правда, без контролера толку от него нет. Похоже, что это единственное отличие нового блока.

Enermax RevoBron 700W ED2Enermax RevoBron 700W ED2

Рассматриваемая модель использует уже устаревшую по нынешним меркам платформу, когда уже и в более доступных блоках используется современная схемотехника. Блок соответствует сертификату 80 Plus Bronze и имеет активный корректор коэффициента мощности с широким диапазоном напряжения питания. Силовой преобразователь по линии +12V построен по однотактной прямоходовой схеме с ШИМ-управлением, так называемый косой мост, на выходе с силового трансформатора установлены диоды Шоттки, а вместо замыкающего диода установлены полевые транзисторы в качестве синхронного выпрямителя. Схема гибридная и не обладает ни высокой эффективностью, ни хорошей надежностью. Напряжения +5V и +3,3V формируют отдельные DC/DC-преобразователи из +12 В.

Enermax RevoBron 700W ED2Enermax RevoBron 700W ED2Enermax RevoBron 700W ED2

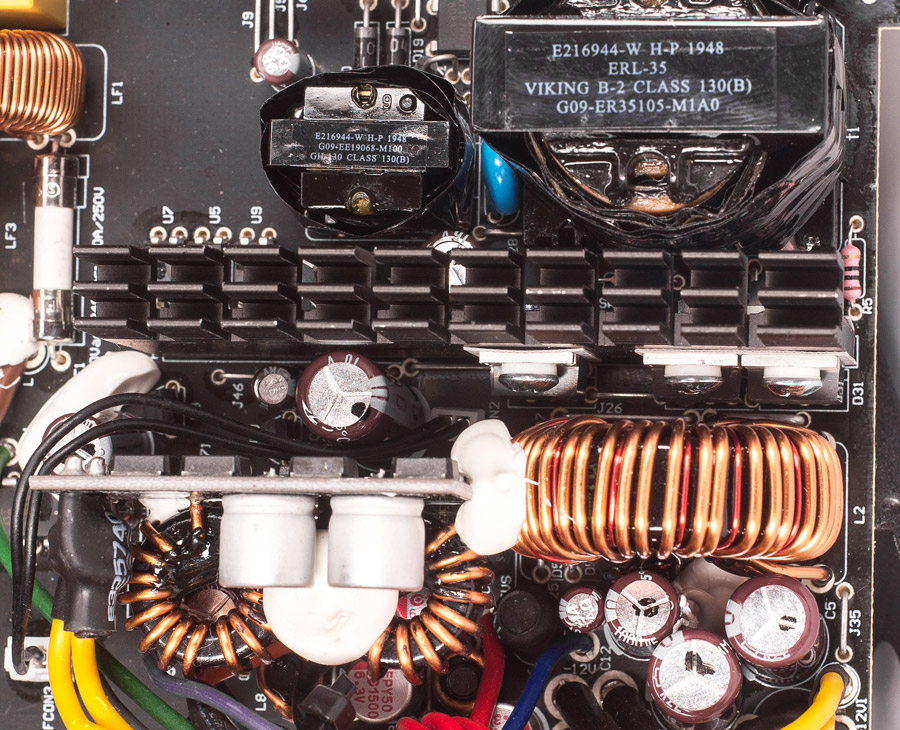

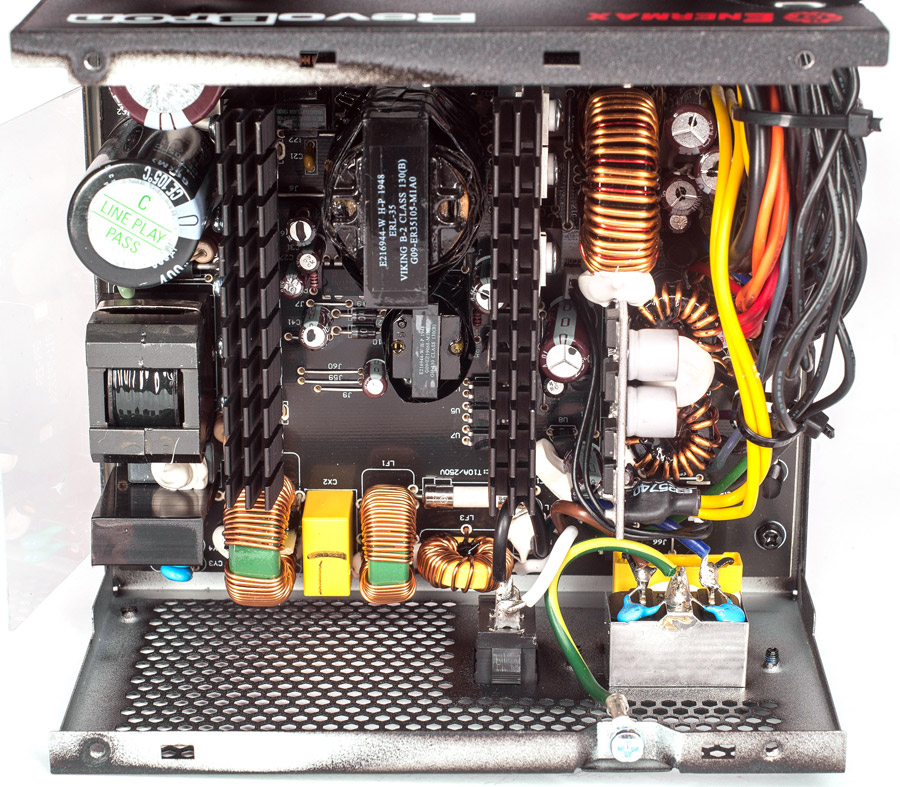

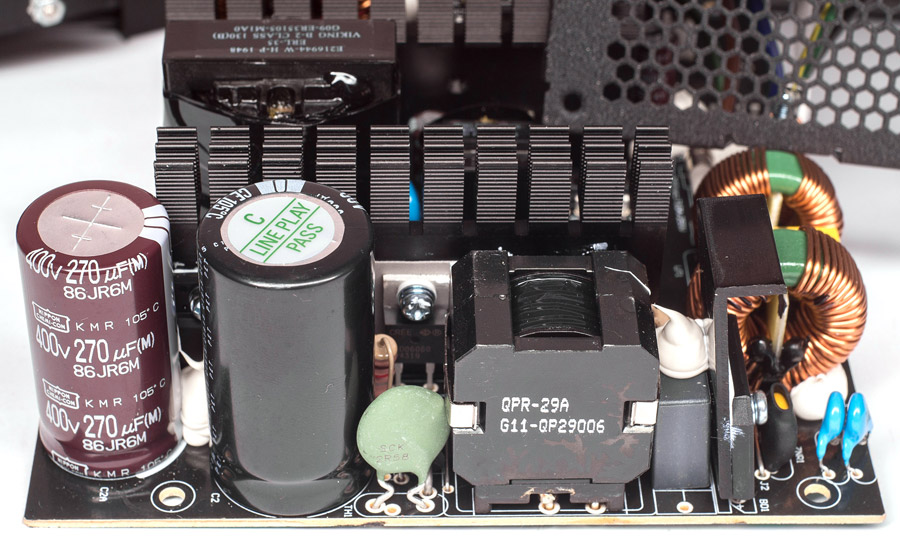

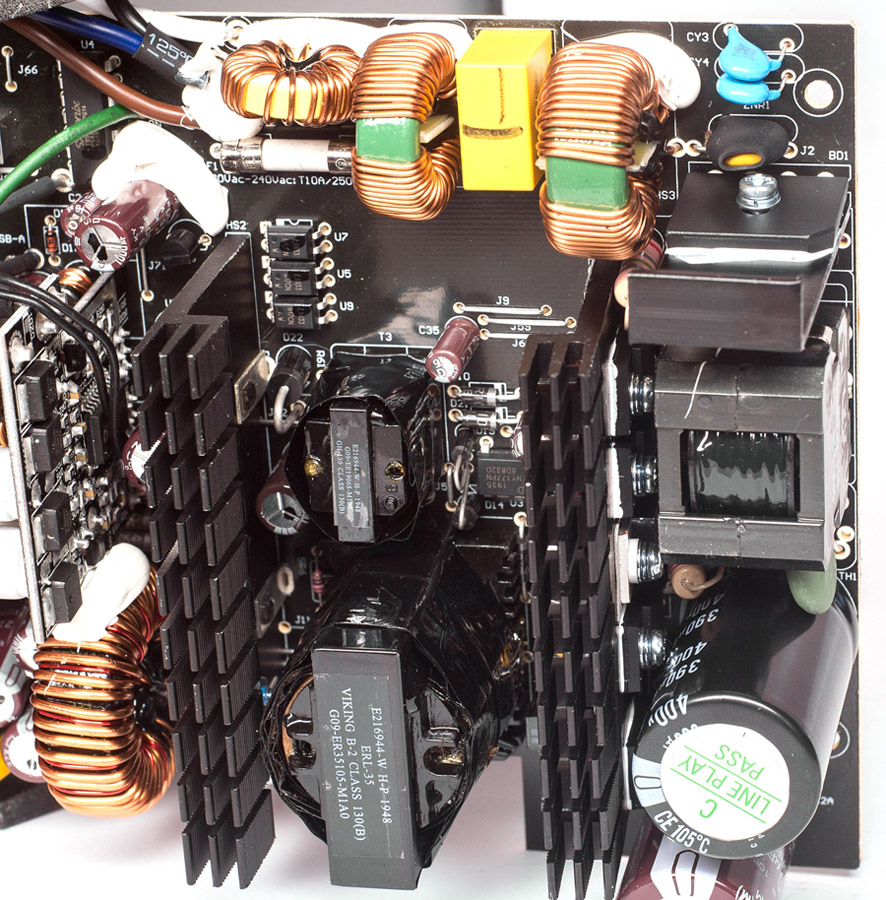

Внутри блок питания совсем не изменился. Как и обещано, все конденсаторы японских фирм. На входе установлен полноценный фильтр импульсных помех, часть которого распаяна прямо на сетевом разъеме, входной выпрямитель выполнен на одной диодной сборке с небольшим радиатором, параметры которой остались неизвестны. APFC состоит из диода C3D060D (9A 600В) и пары транзисторов GP28S50G (28А 500В), пара аналогичных ключей установлена в преобразователь по линии +12V, которыми управляет комбинированный ШИМ-контролер CM6800TX. Ток заряда входного накопительного фильтра ограничивает термистор, сам фильтр выполнен на паре электролитических конденсаторов: один емкостью 390 мкФ и рабочим напряжением 400 В производства Nichicon, серии GG (срок службы 2000 часов при температуре 105°C) и второй емкостью 270 мкФ напряжением 400 В производства Nippon Сhemi-Сon, серии KMR (срок службы 2000 часов при температуре 105°C).

Enermax RevoBron 700W ED2Enermax RevoBron 700W ED2Enermax RevoBron 700W ED2

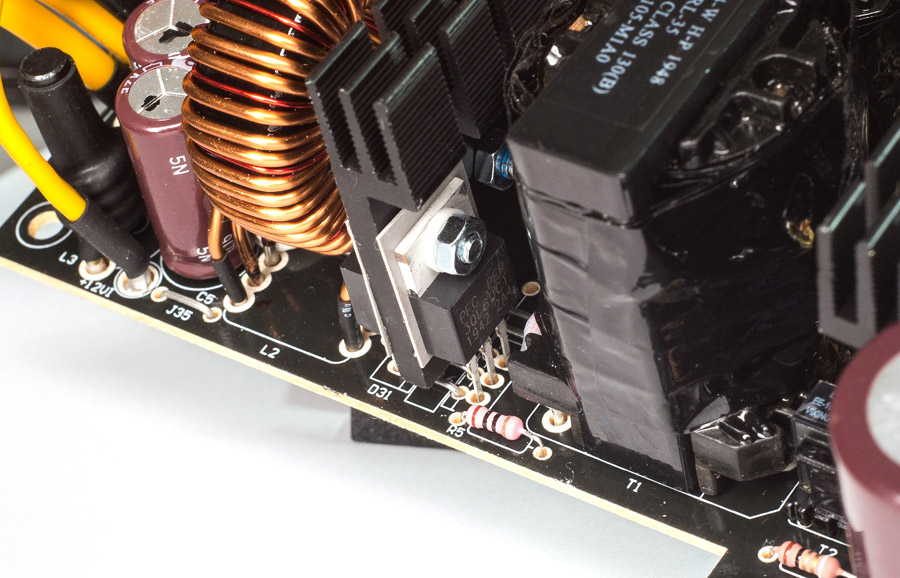

На выходе после силового трансформатора на радиатор установлены два диода Шоттки PFR30L60CT (30А 60В) включенных параллельно, вместо замыкающего диода установлена пара полевых транзисторов синхронного выпрямителя, параметры которых рассмотреть не удалось. После выпрямителя по линии +12V установлен массивный выходной дроссель, рядом с которым расположены электролитические Low ESR конденсаторы выходного фильтра производства Nippon Сhemi-Сon — два емкостью 2200 мкФ с рабочим напряжением 16 В серии KZE (срок службы 5000 часов при температуре 105°C) и один емкостью 1000 мкФ и напряжением 16 В серии KY (срок службы 6000 часов при температуре 105°C). Конденсаторы установлены вплотную к выходному дросселю, который довольно сильно греется, что негативно скажется на сроке службы этих компонентов.

Enermax RevoBron 700W ED2Enermax RevoBron 700W ED2

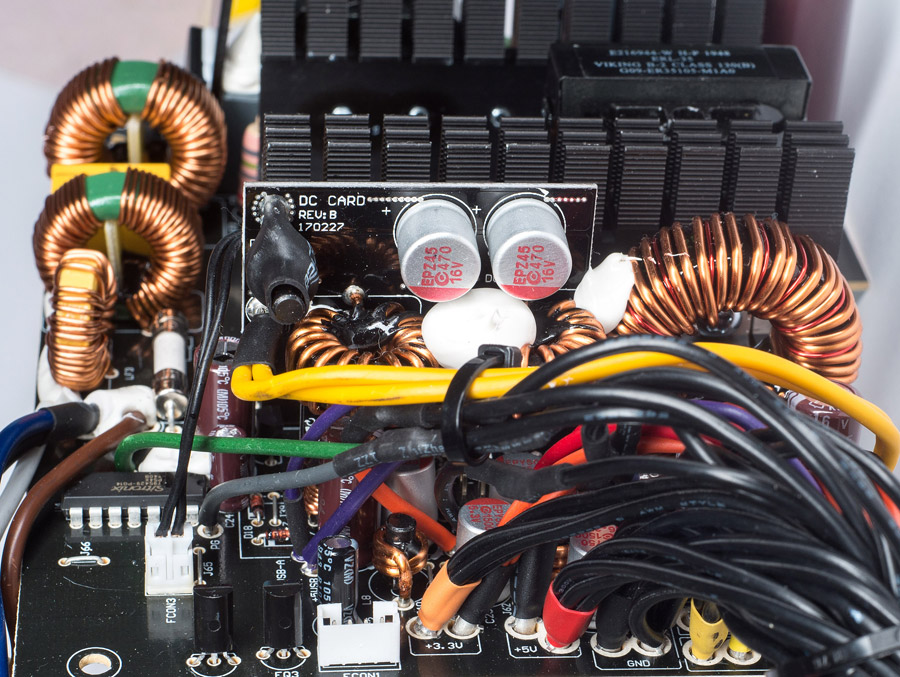

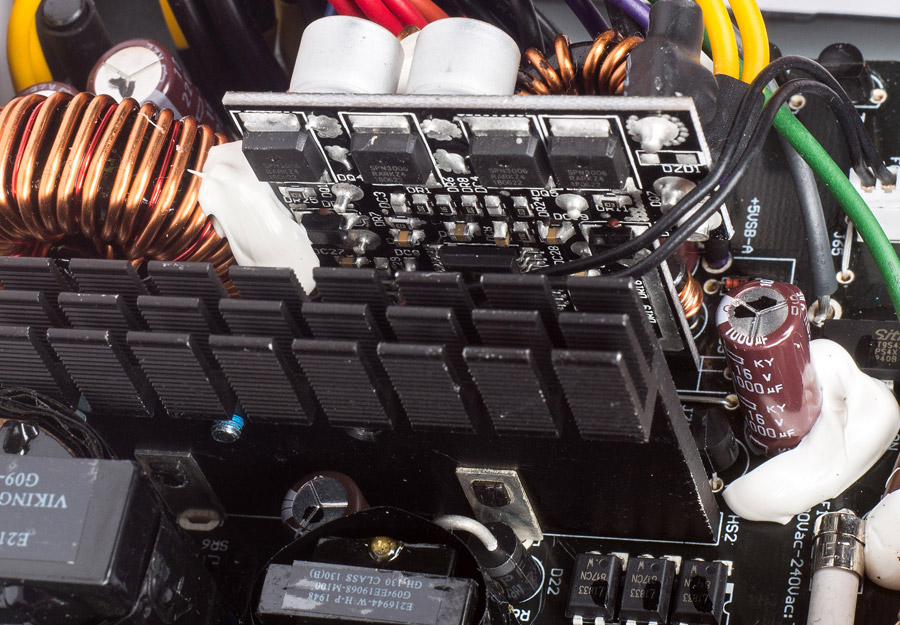

Рядом с выходным дросселем установлена плата понижающего DC/DC-преобразователя с синхронным выпрямителем для линий с напряжением +3,3 В и +5 В. Силовые ключи выполнены на четырех транзисторах SPN3006 (80А 30В), которыми управляет ШИМ-контролер APW7159C. Питание по входу фильтрует пара полимерных конденсаторов емкостью 470 мкФ и рабочим напряжением 16 В, выходные напряжения фильтрует четыре полимерных конденсатора емкостью 1500 мкФ на 6,3 В.

Рядом на основной плате установлен супервизор Sitronix ST9S429-PG14, производящий мониторинг всех выходных напряжений и ток по линии +12V, которая разделена на две. Производитель заявил реализацию защит OPP, OVP, SCP, OCP, SIP, UVP.

Enermax RevoBron 700W ED2Enermax RevoBron 700W ED2

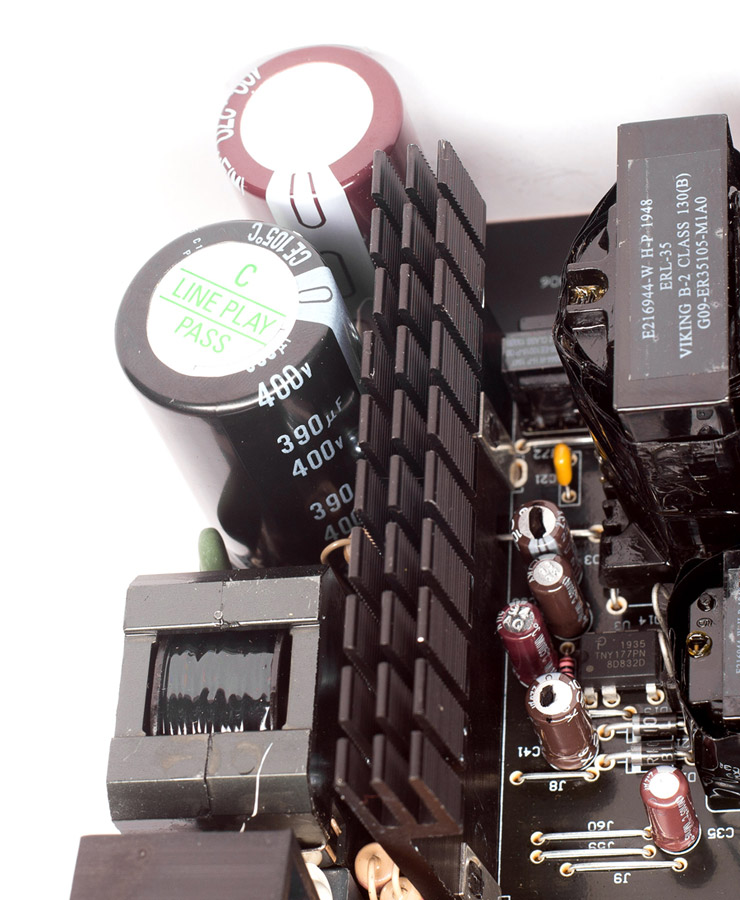

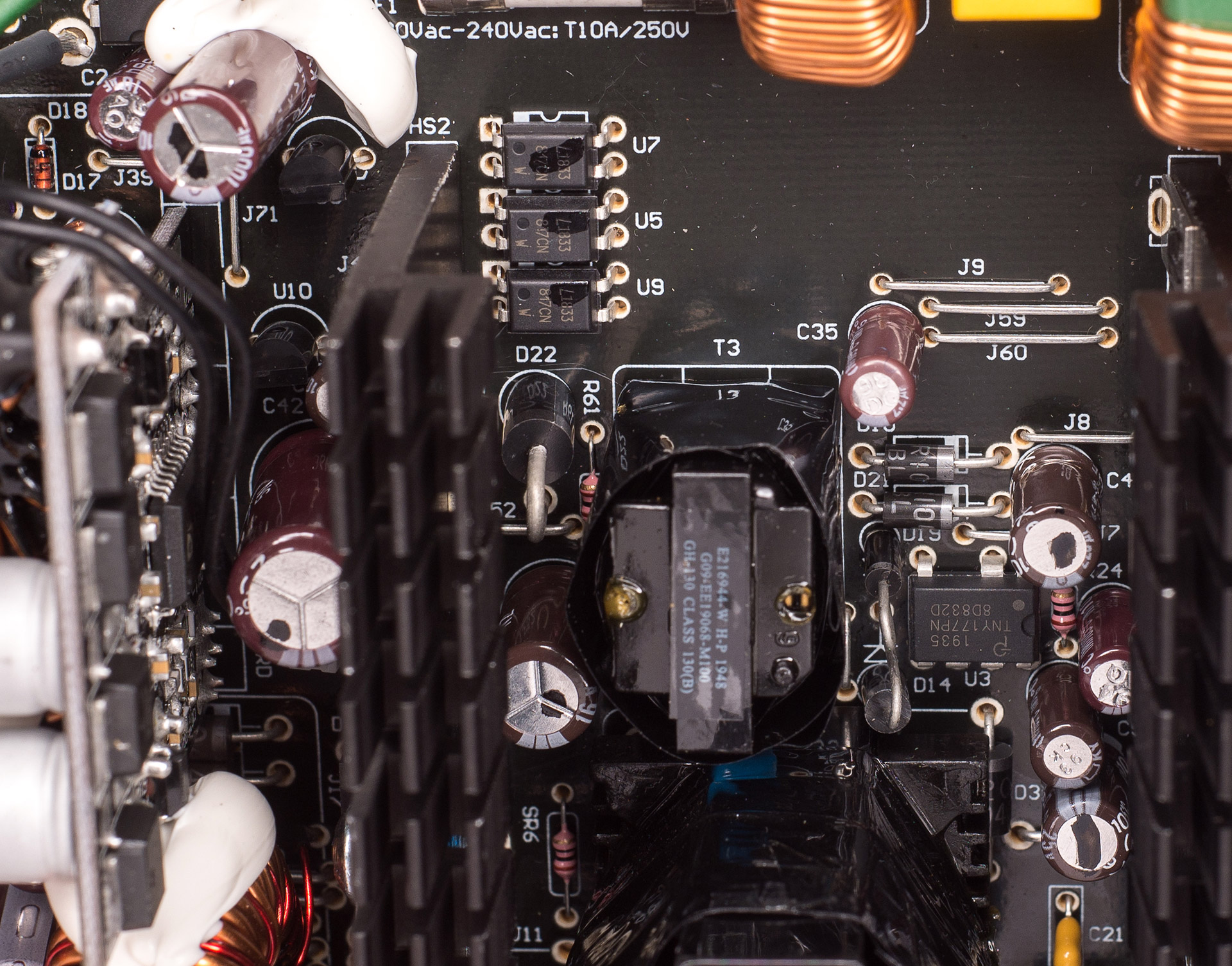

Схема управления преобразователем дежурного питания +5VSB выполнена на ШИМ-контролере TNY177PN. На выходе этого узла установлены два электролитических Low ESR конденсатора емкостью 1000 мкФ и напряжением 16 В серии KY производства Nippon Сhemi-Сon.

Enermax RevoBron 700W ED2

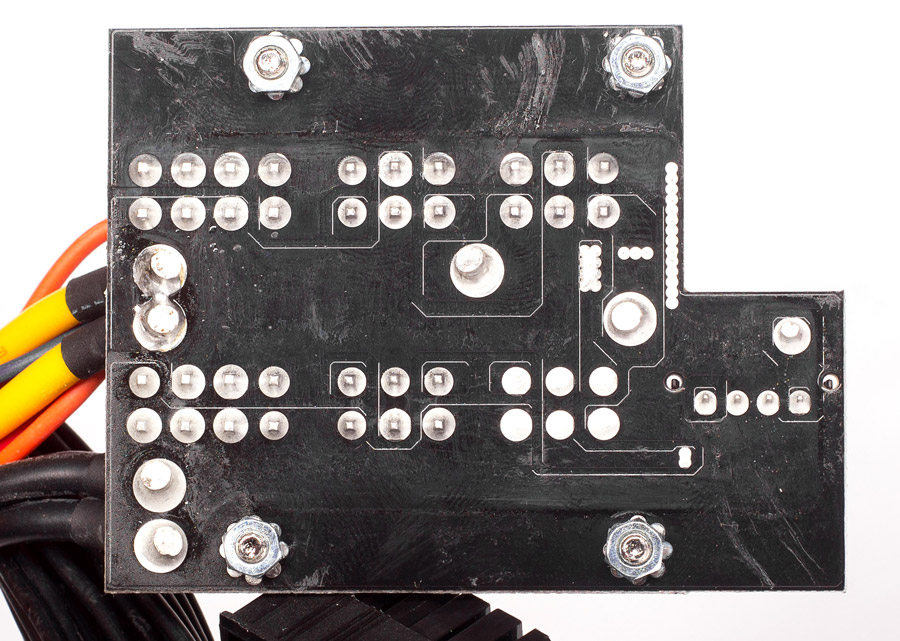

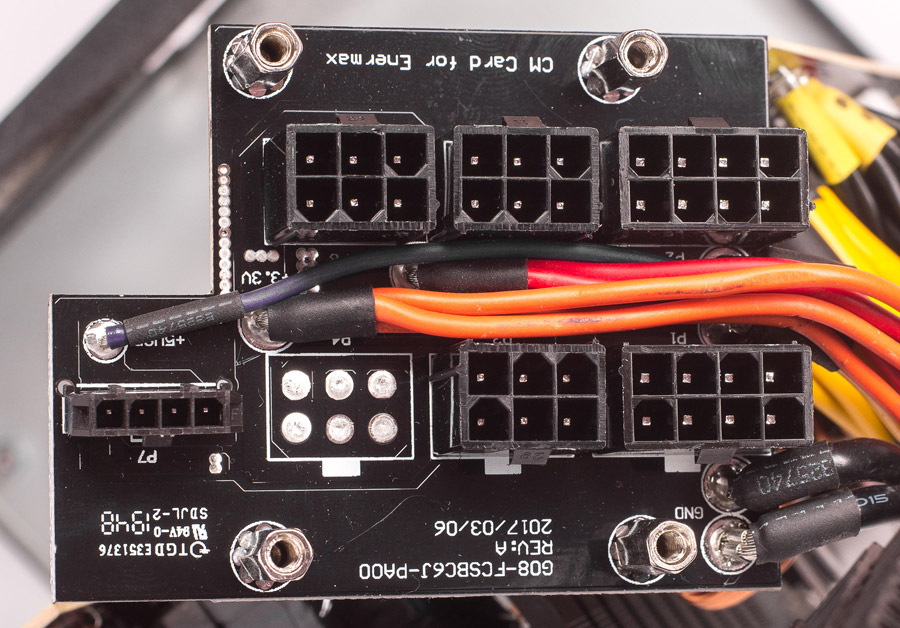

Разъемы подключения кабелей установлены на отдельной печатной плате, дополнительных конденсаторов на ней не обнаружено.

Enermax RevoBron 700W ED2Enermax RevoBron 700W ED2

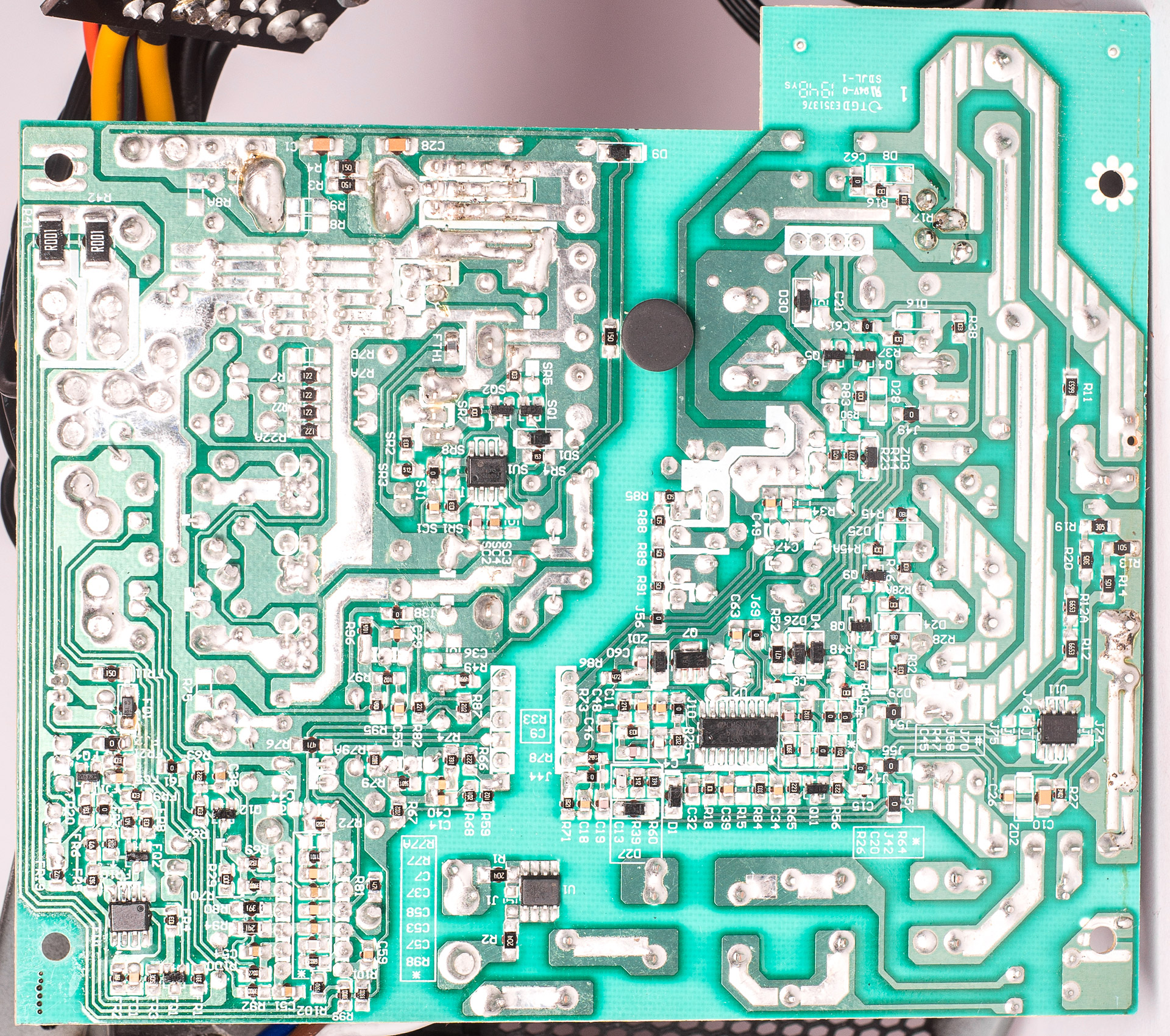

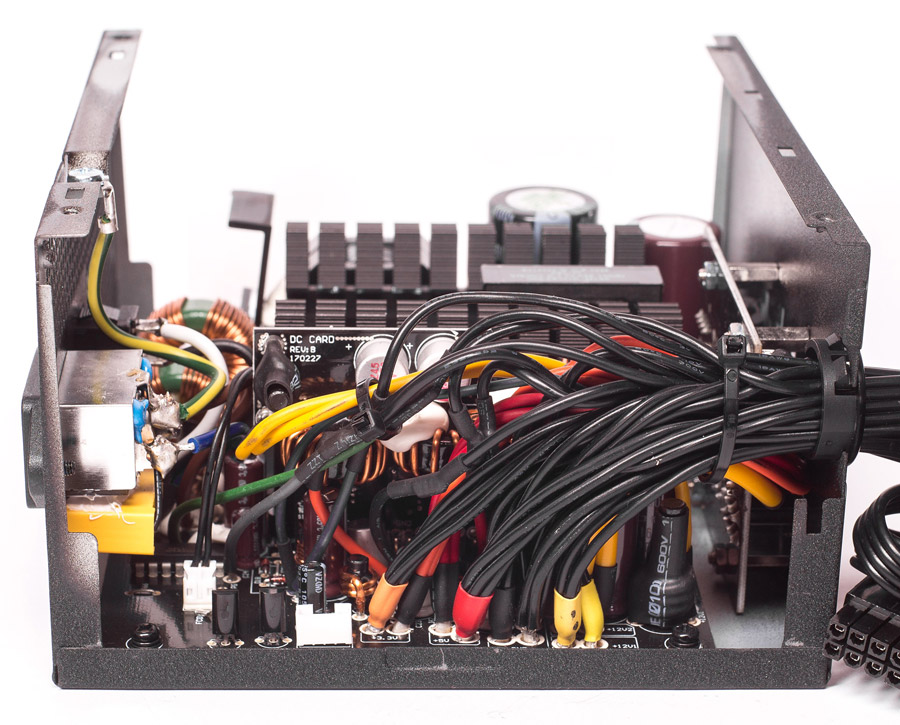

Монтаж и пайка качественные, но местами есть не смытый флюс.

Enermax RevoBron 700W ED2

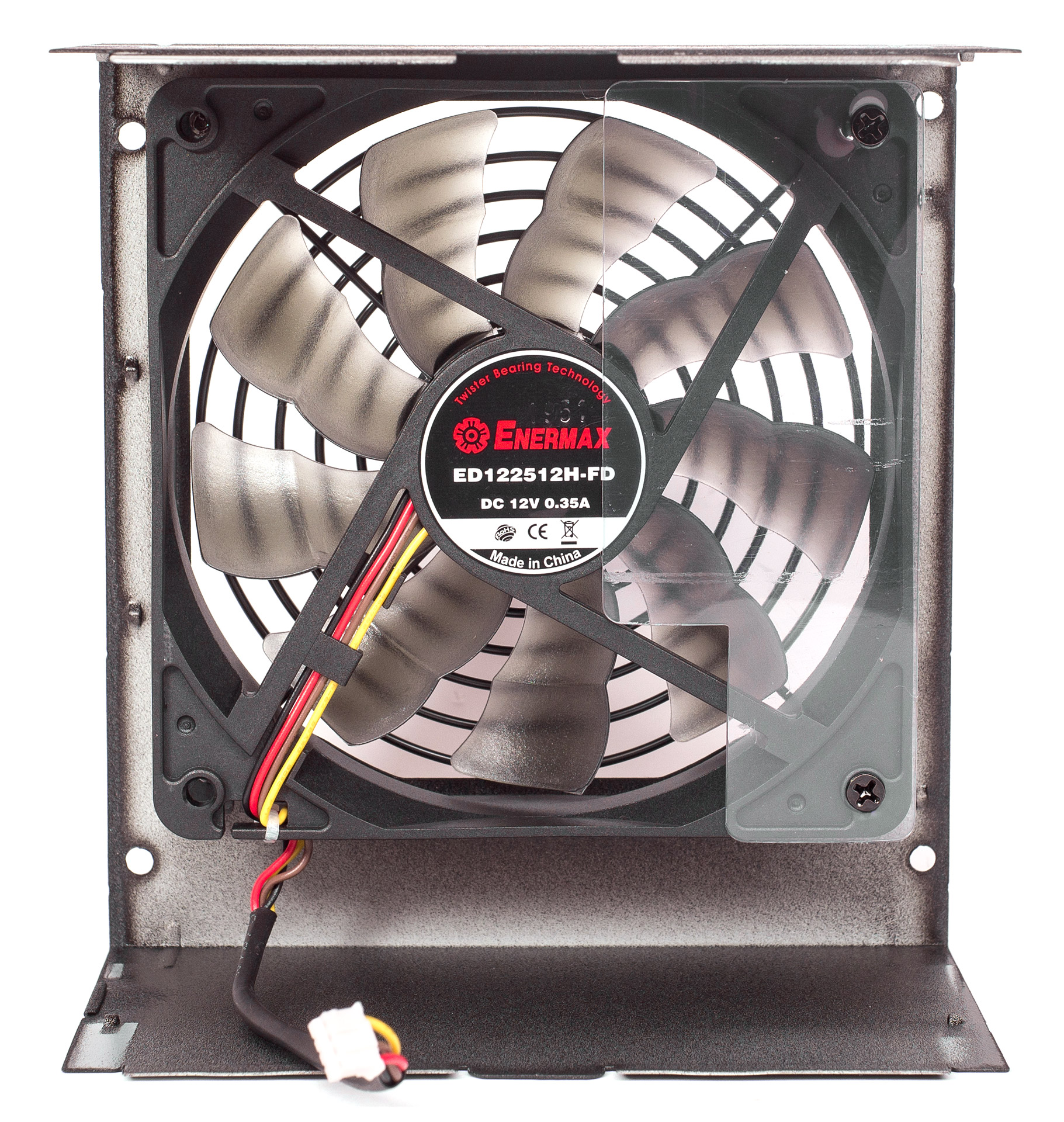

За охлаждение компонентов отвечает 120-мм вентилятор Enermax ED122512H-FD (120х120х25 мм, 12 В 0,35 A) с подшипниками Twister Bearing на магнитном подвесе. Заявленное время наработки составляет 160 тысяч часов, есть поддержка технологии Dust Free Rotation, которая призвана снизить количество пыли на лопастях путем работы «вертушки» в обратную сторону в течение 10 секунд. Из минусов вентилятора — 4-х проводное подключение и довольно высокая шумность на максимальных оборотах. Обороты вентилятора управляются автоматически в зависимости от температуры силовых компонентов.

Enermax RevoBron 700W ED2

Методика тестирования

Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии 3,3 В — 0–16 А, по линии 5 В — 0–22 А, по линии 12 В — 0–50 А. Погрешность измерения тока и напряжения стендом 5%, все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно, и он стабильный независимо от выходного напряжения блока. Для точного измерения напряжений, тока сети и температуры использовался мультиметр Zotek ZT102 с True RMS. Уровень пульсаций на выходе замерялся цифровым осциллографом DSO203. Для каждой линии питания устанавливался необходимый ток, и замерялось напряжение на контактах нагрузки для учета потерь на проводах.

Тест на нагрев компонентов блока проводился при температуре воздуха в помещении 26 °С. Датчики панели Scythe Kaze Master Pro были установлены на радиаторах, дросселе APFC, выходном дросселе, плате DC/DC-преобразователей, под изоляцию обмотки силового трансформатора была установлена термопара от мультиметра. Блок нагружался на 700 Вт и работал пока температура силового трансформатора не стабилизировалась, показания панели Scythe фиксировались и после блок отключался от сети снималась крышка и быстро проводились замеры температуры остальных компонентов.

Результаты тестирования

Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 100 Вт, результаты занесены в таблицу.

Ток нагрузки на линии +12V, А Напряжение на линии +12 V, В Мощность нагрузки по линии +12V, Вт Напряжение на линии +5V при токе 12 А Мощность нагрузки по линии +5V, Вт Напряжение на линии +3,3V при токе 12 А Мощность нагрузки по линии +5V, Вт Общая мощность нагрузки, Вт
0 12,16 0 5,0 60 3,3 39,6 99,6
10 12,09 120,9 4,99 59,9 3,29 39,5 220,3
20 12,04 240,8 4,99 59,9 3,29 39,5 340,2
30 11,99 359,7 4,98 59,8 3,29 39,5 459
40 11,98 479,2 4,98 59,8 3,29 39,5 578,5
50 11,96 598 4,97 59,6 3,28 39,4 697

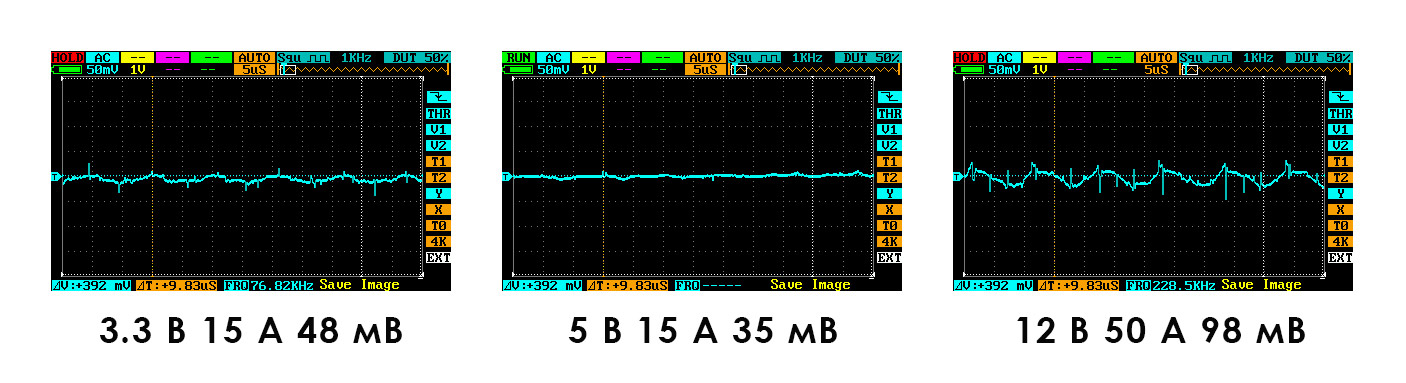

По результатам теста видим отличную стабильность выходных напряжений по всем линиям за счет раздельной стабилизации. Уровень пульсаций на выходе блока замерялся при токах +3,3V 15А, +5V 15 А, +12V 50А и составил 48 мВ, 35 мВ и 98 мВ соответственно, что укладывается в нормы стандарта АТХ.

Enermax RevoBron 700W ED2

Тест эффективности блока проводился при напряжении сети 230 В, при пониженном напряжении сети КПД будет немного ниже.

Мощность нагрузки, % Мощность нагрузки, Вт Потребляемы ток сети, А Напряжение сети, В КПД, %
25 175 0,9 230 84
50 350 1,73 229 88
75 525 2,69 227 86
100 700 3,75 225 83

Эффективность данного блока соответствует стандарту 80 Plus Bronze.

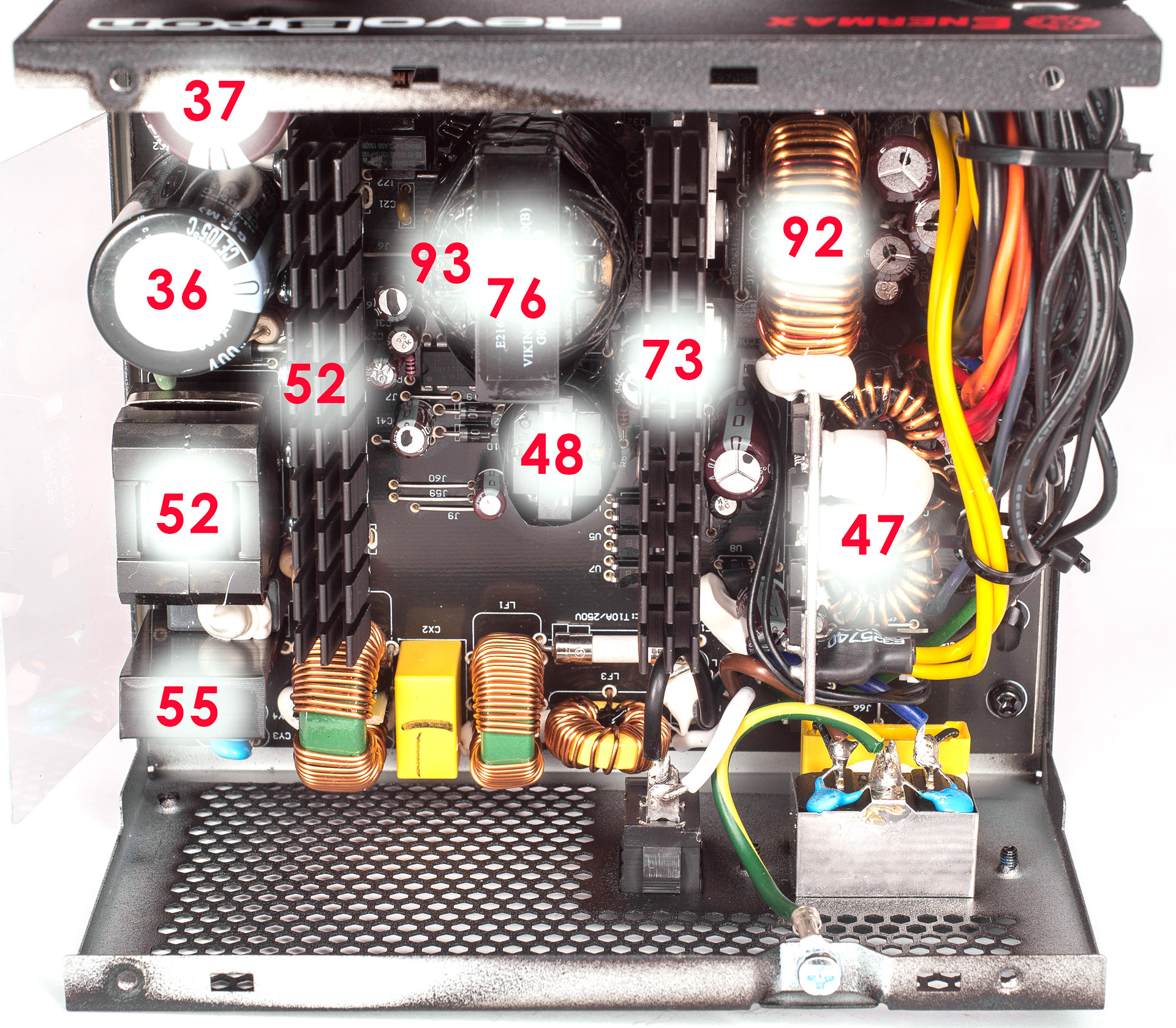

Теперь посмотрим на нагрев элементов внутри устройства.

Enermax RevoBron 700W ED2

Нагрев компонентов выше, чем у современных блоков питания с резонансным преобразователем. Из основных проблемных мест — это высокая температура выходного дросселя, рядом с которым установлены выходные электролитические конденсаторы по линии +12V и большой нагрев сократит срок их службы, несмотря на качество компонентов. Возможно, из-за повышенного нагрева производитель и дает гарантию на блок всего два года.

Выводы

Протестированный Enermax RevoBron 700W ED2 сделан с качественной элементной базой и обладает отличной стабильностью выходных напряжений, хотя и оснащен немного шумноватым вентилятором. Он приятно выглядит и комплектуется шлейфами достаточной длины для сборки системы в высоком корпусе с низким расположением блока питания. В новой версии RevoBron производитель отказался от внешнего контроллера для подключения вентиляторов, что немного отразилось на конечной стоимости изделия. Но его цена пока остается на уровне решений менее именитых производителей с лучшей энергоэффективностью. Если же необходим блок питания от Enermax с сертификатом 80 Plus Gold, то можно обратить внимание на серию Revolution D.F, которая обойдется чуть дороже.
