Сегодня у нас на тестировании блок питания Deepcool DQ850-M-V2L, старшая модель из линейки DQ. Еще есть модели на 650 и 750 ватт, все они с сертификатом 80 Plus Gold. Производитель заявляет о применении высококачественных компонентов, 100% японских конденсаторов и дает гарантию 10 лет. Посмотрим, так ли он хорош как обещают.
Deepcool DQ850-M-V2L
| Производитель | Deepcool |
|---|---|
| Модель и страница продукта | DQ850-M-V2L |
| Мощность, Вт | 850 |
| Сертификат энергоэффективности | 80 Plus Gold |
| Форм-фактор | ATX |
| Схема подключения кабелей | Модульный |
| Мощность канала +12V, Вт (А) | 846 (70,5) |
| Мощность канала +5V, Вт (А) | 100 (20) |
| Мощность канала +3,3V, Вт (А) | 66 (20) |
| Комбинированная мощность +3,5V и +5V, Вт | 110 |
| Мощность канала –12, Вт (А) | 3,6 (0,3) |
| Мощность канала +5Vsb, Вт (А) | 12,5 (2,5) |
| Активный PFC | + |
| Диапазон сетевого напряжения, В | 100–240В |
| Частота сетевого напряжения, Гц | 47–63 |
| Размер вентилятора, мм | 120х120х25 |
| Тип подшипника | Rifle bearing |
| Количество кабелей/разъемов для CPU | 2/2x EPS12V (4+4) |
| Количество кабелей/разъемов для PCI-E | 2/4x (6+2) |
| Количество кабелей/разъемов для SATA | 4/10 |
| Количество кабелей/разъемов для IDE | 3/6 |
| Защиты | OPP, OVP, UVP, SCP, OСP, OTP, SIP |
| Размеры (ШхВхГ), мм | 150х86х160 |
| Гарантия, мес | 120 |
| Стоимость, грн | 5849 |

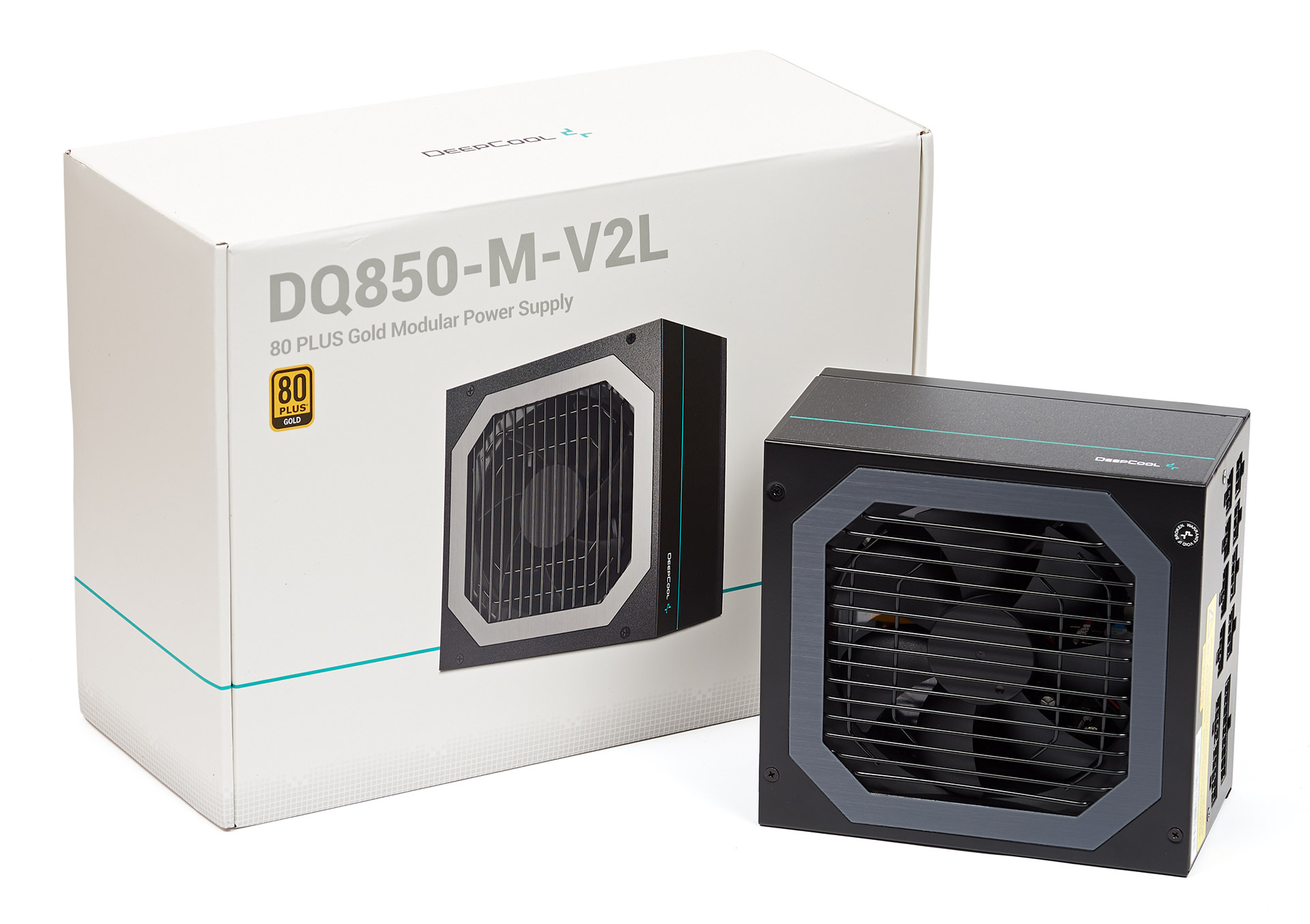

Блок питания поставляется в коробке белого цвета с минималистичным дизайном. На передней грани расположено фото блока, на задней — информация с техническими характеристиками.

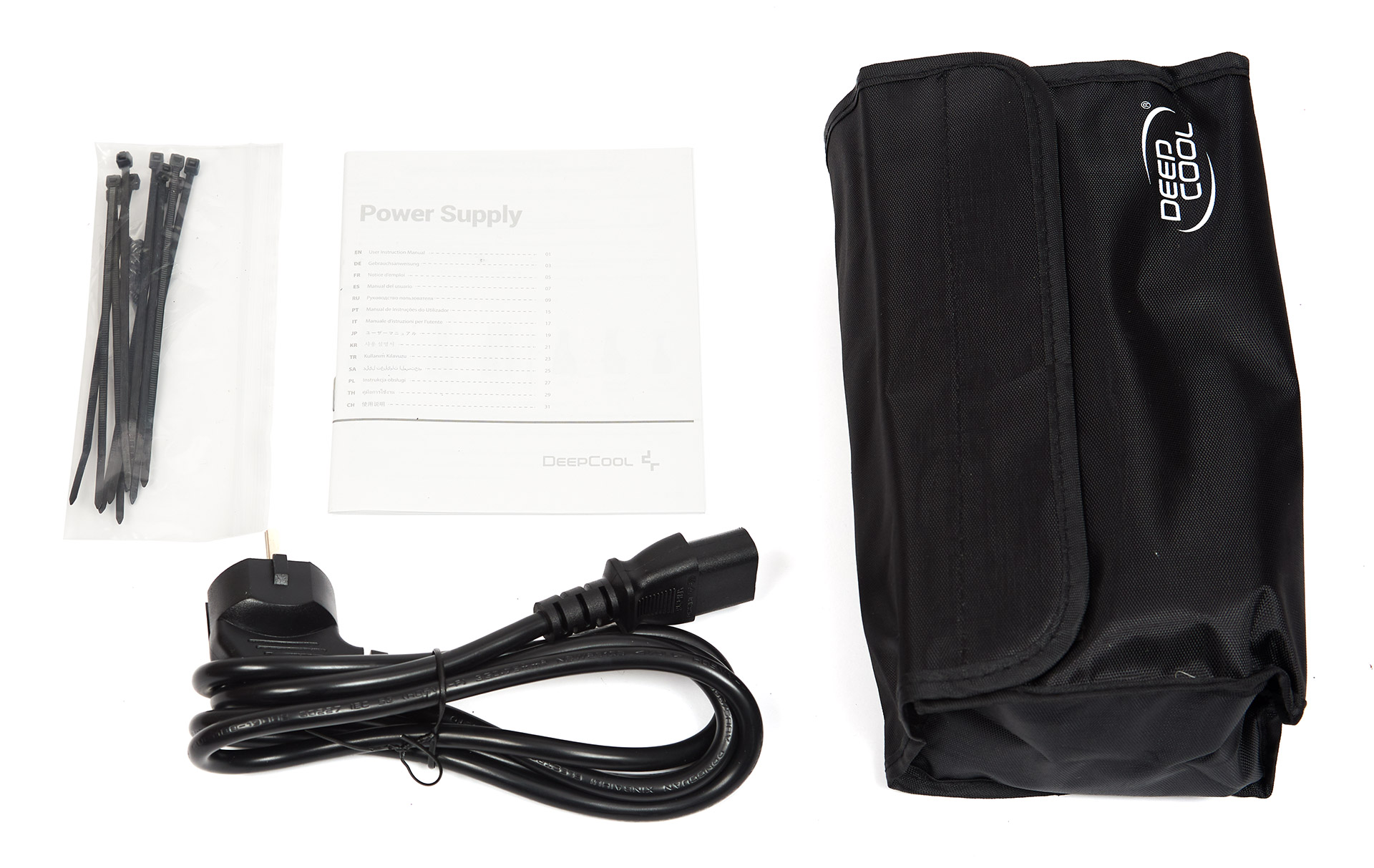

Комплект поставки кроме самого блока включает модульные провода в отдельном чехле, кабель питания, пакетик с крепежом и инструкцию.

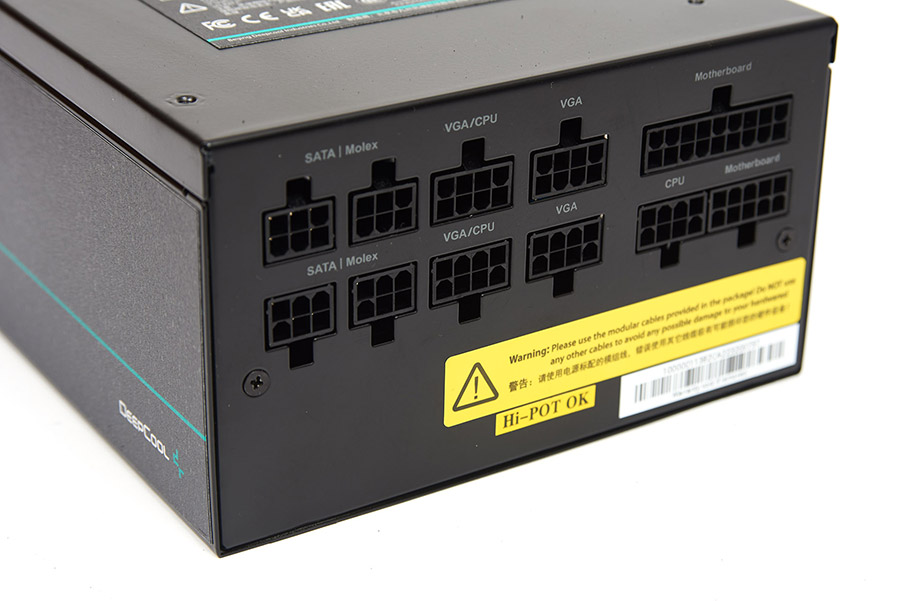

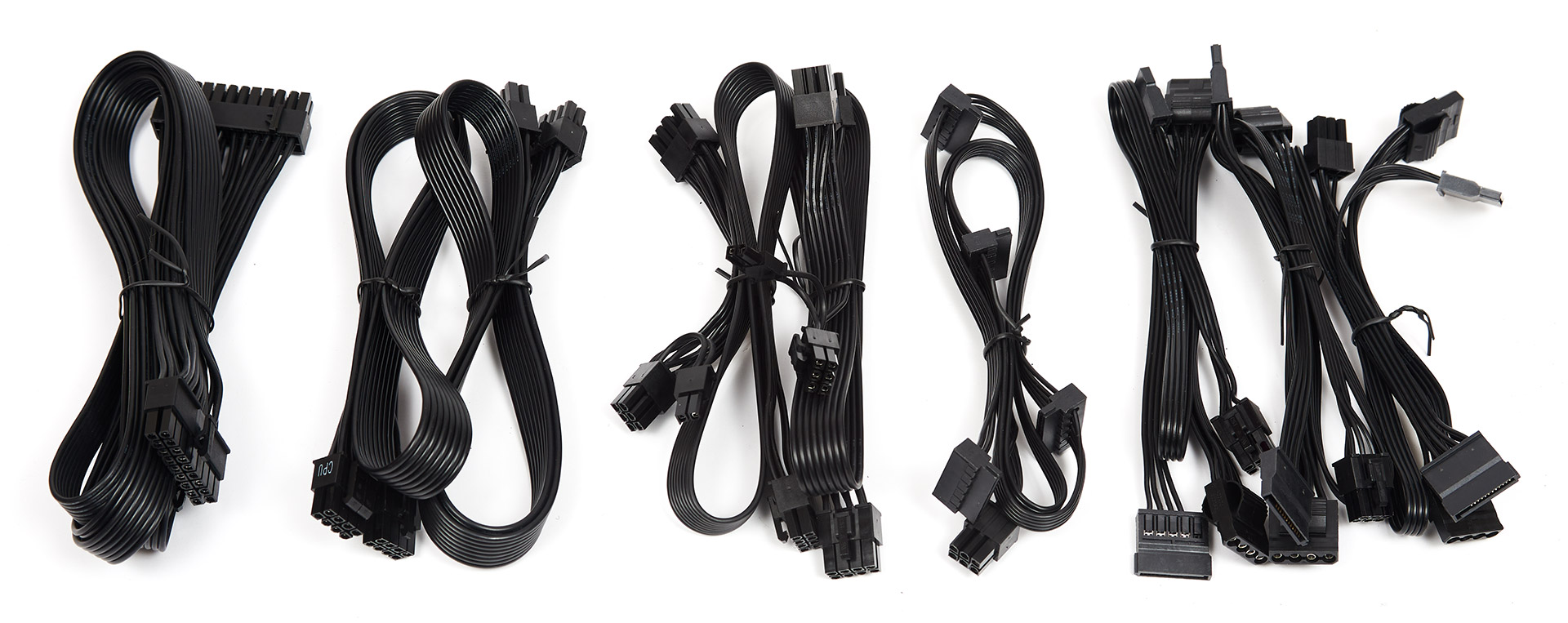

Блок питания обладает конструкцией с отстегивающимися кабелями, их количество и длина следующие:
- один для питания материнской платы (55 см);
- два с одним 8-контактным (4+4) разъемом для питания процессора (70 см);
- два с двумя 8-контактным (6+2) разъемами для питания видеокарты PCI-E (50+10 см);
- один с четырьмя разъемами питания для SATA-устройств (55+15+15+15см);
- три с двумя разъемами питания для SATA-устройств и двумя для IDE-устройств (45+15+15+15 см).
Все кабели выполнены в виде шлейфов с черной изоляцией, длина кабелей достаточная для корпусов с нижним расположением блока питания.

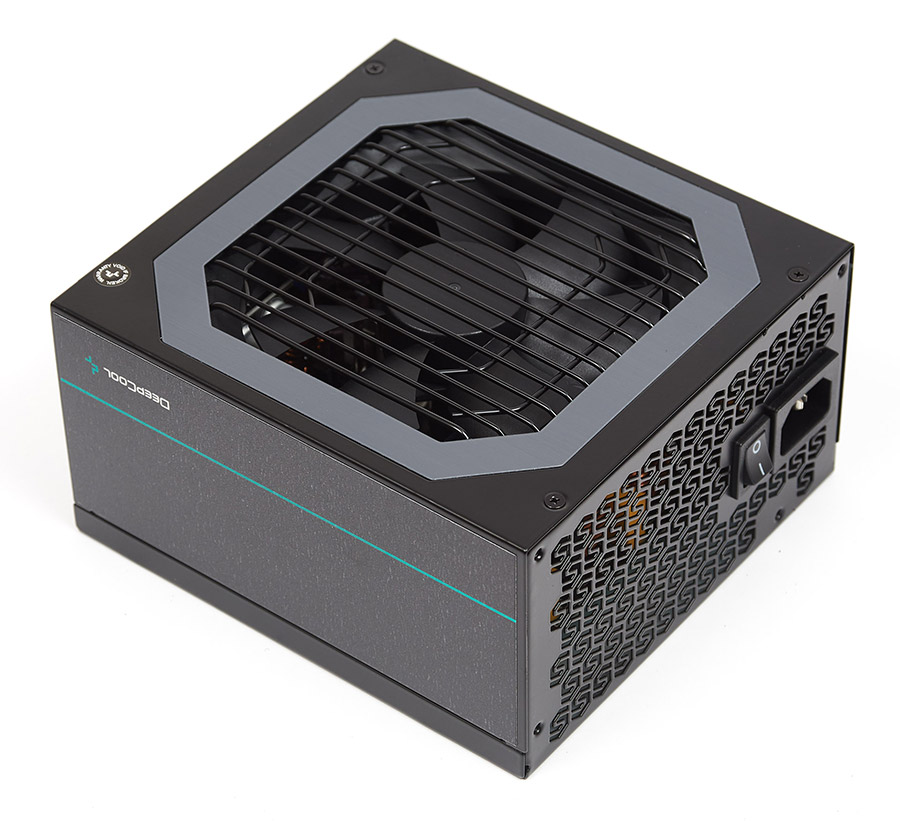

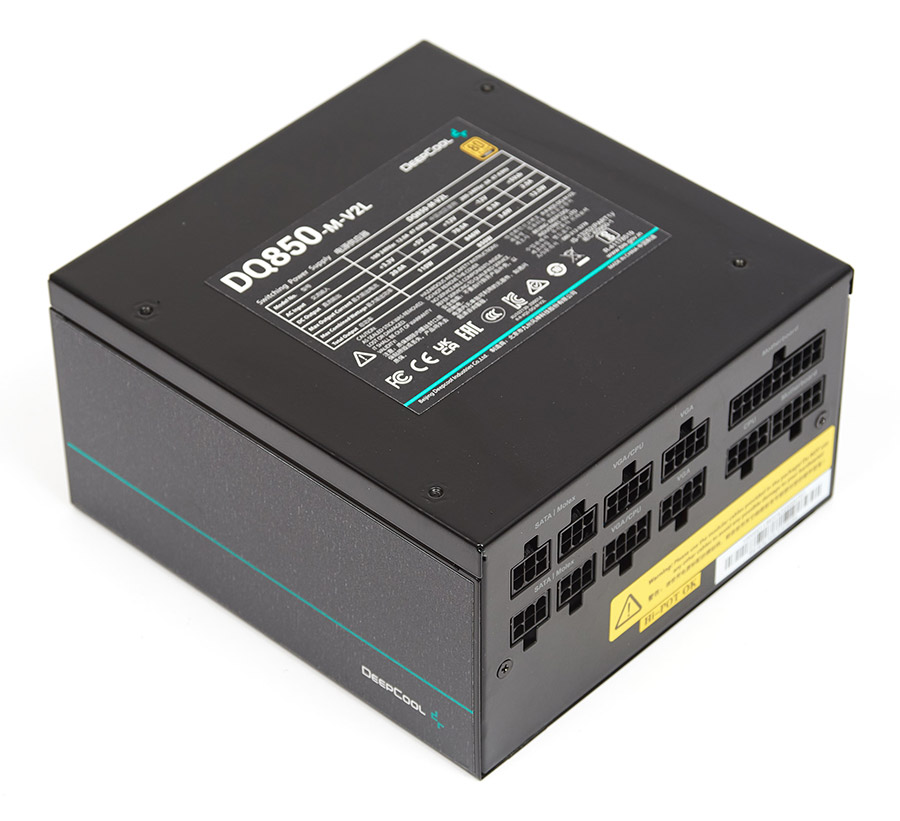

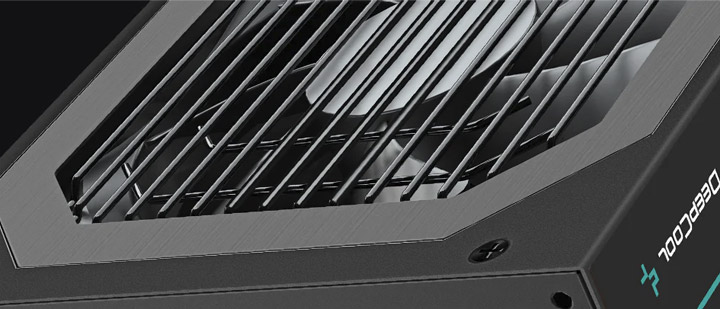

Корпус блока окрашен черной порошковой краской, дизайн корпуса минималистичный, при этом обладает оригинальными чертами этой серии в виде прямой проволочной решетки с декоративным обрамлением.

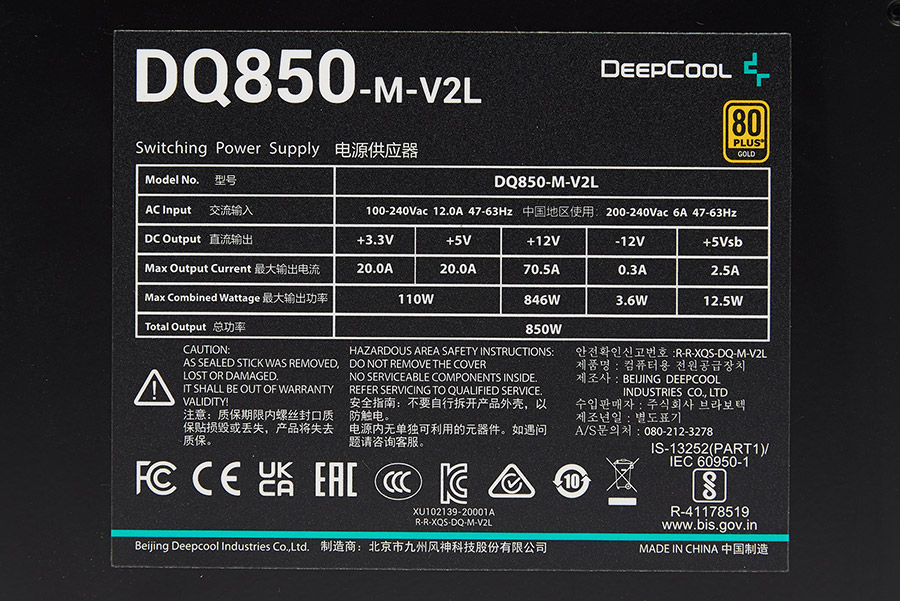

На боковых гранях черные наклейки, которые не сильно портят внешний вид блока. На верхней грани наклейка с техническими характеристиками.

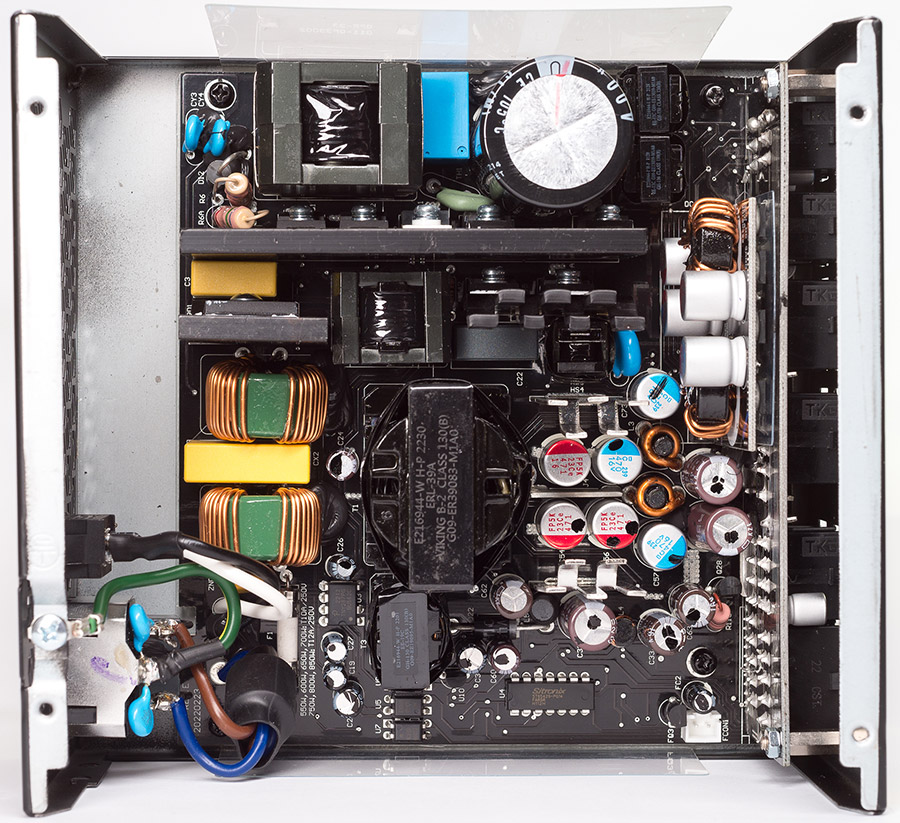

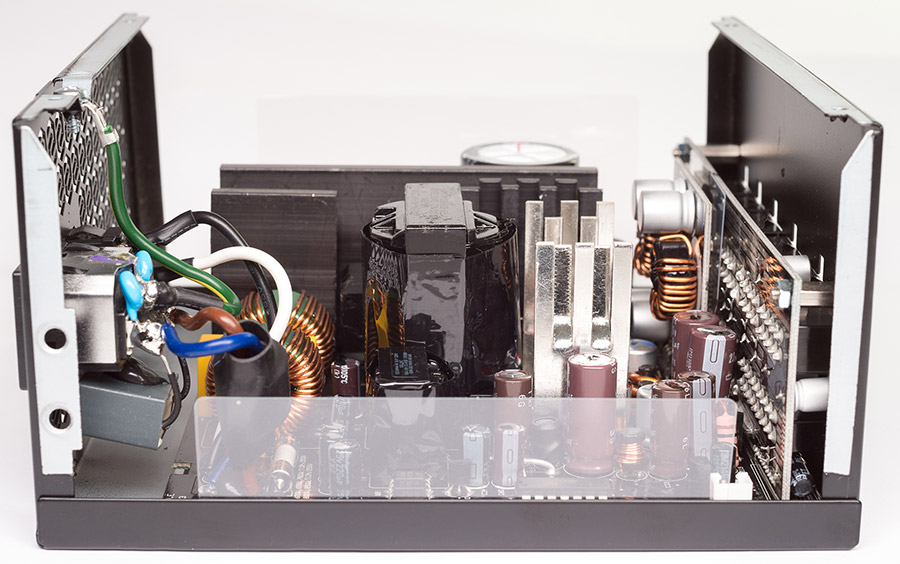

Блок построен на современной платформе с активным корректором коэффициента мощности (APFC) с широким диапазоном входного напряжения 100–240 В. Силовой резонансный LLC-преобразователь по линии +12 В с синхронным выпрямителем, DC/DC-преобразователи для линий +5 В и +3,3 В.

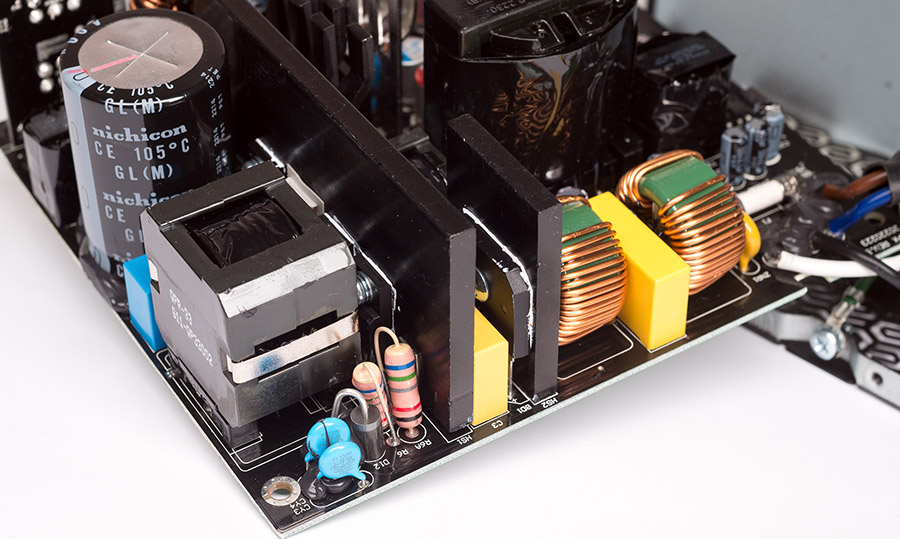

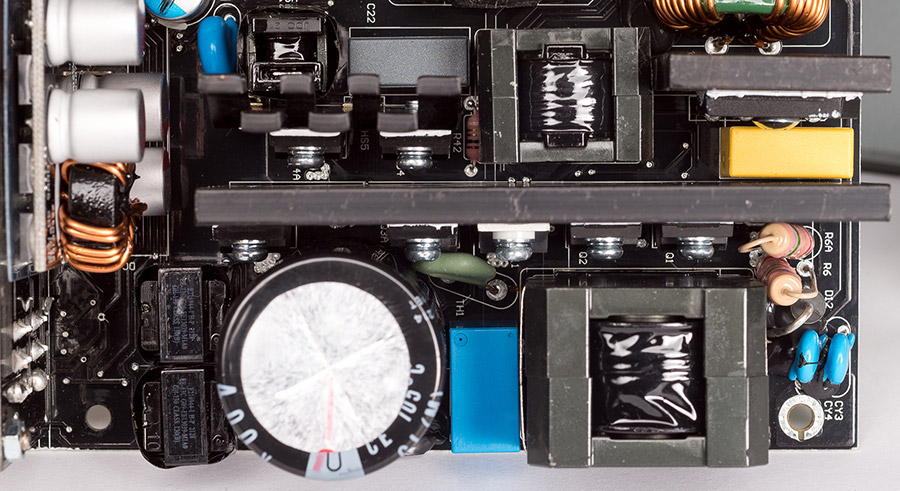

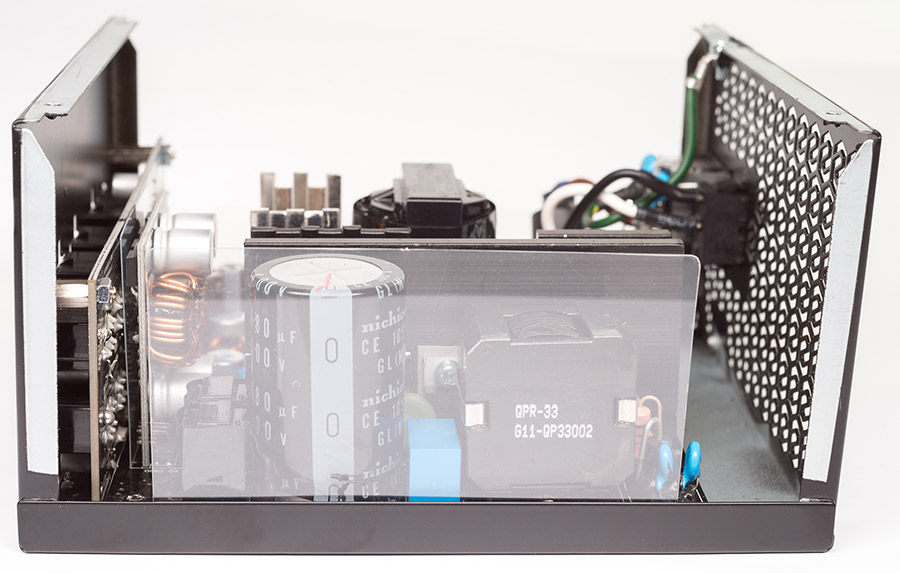

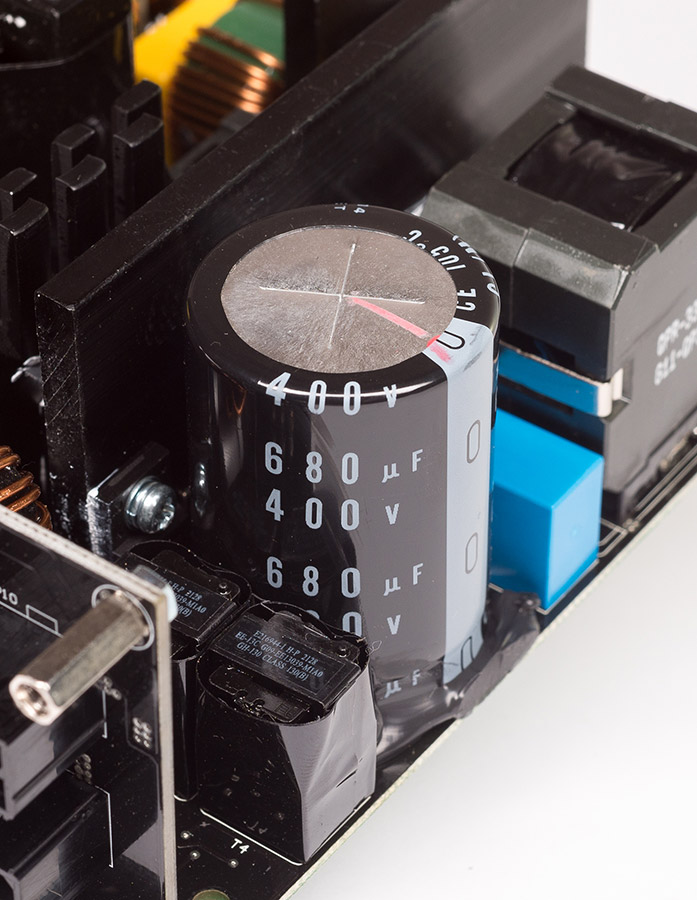

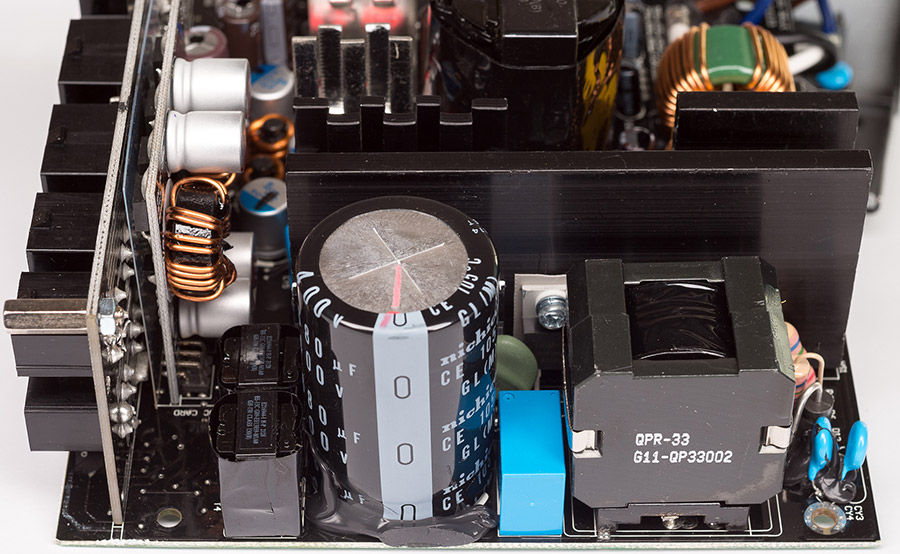

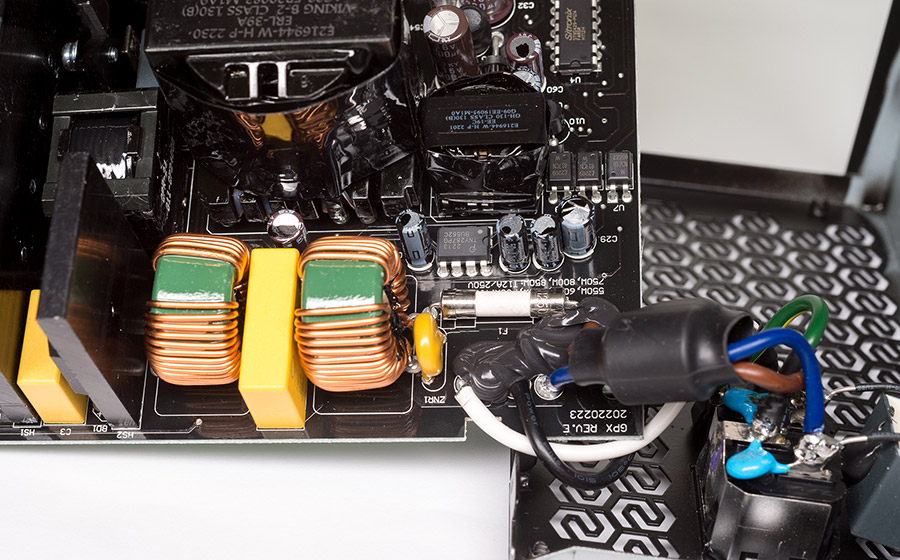

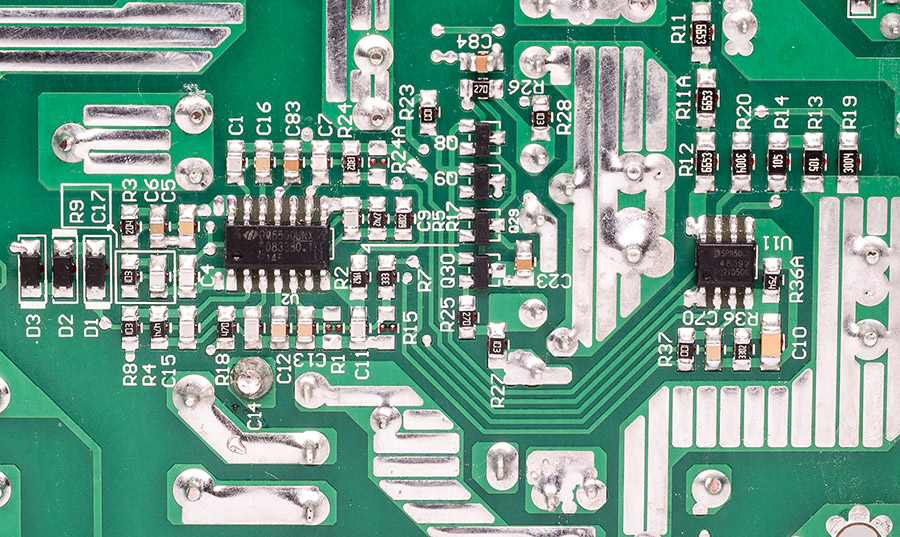

На плате во входной цепи распаян полноценный фильтр импульсных помех второго порядка, часть его элементов расположена на сетевом разъеме. Входной выпрямитель установлен на небольшой отдельный радиатор, тип диодной сборки рассмотреть не удалось. Управляет корректором микросхема CM6500UNX. Силовая часть состоит из двух транзисторов включенных параллельно и диода, тип силовых элементов не удалось рассмотреть. Высоковольтный фильтр выполнен на электролитическом конденсаторе емкостью 680 мкФ с напряжением 400 В и рабочей температурой 105°C производства фирмы Nichicon.

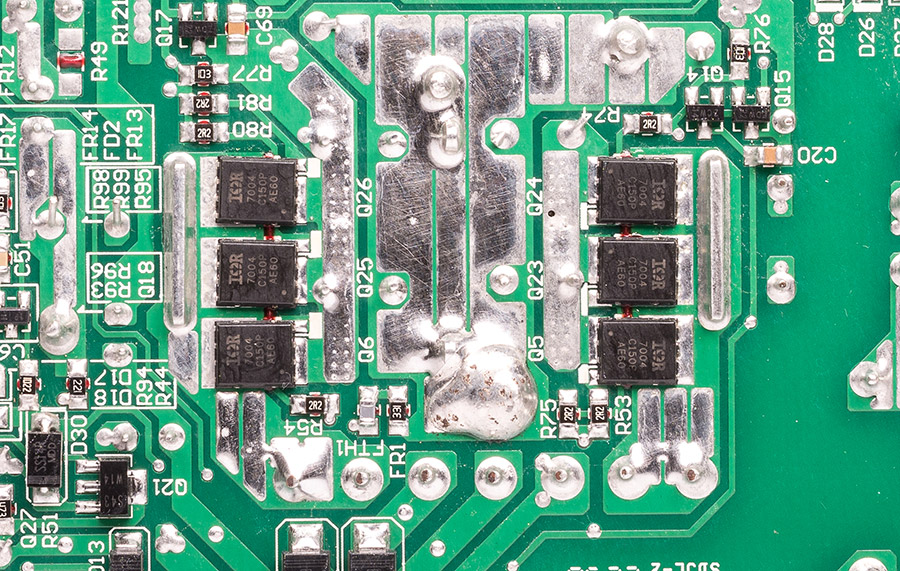

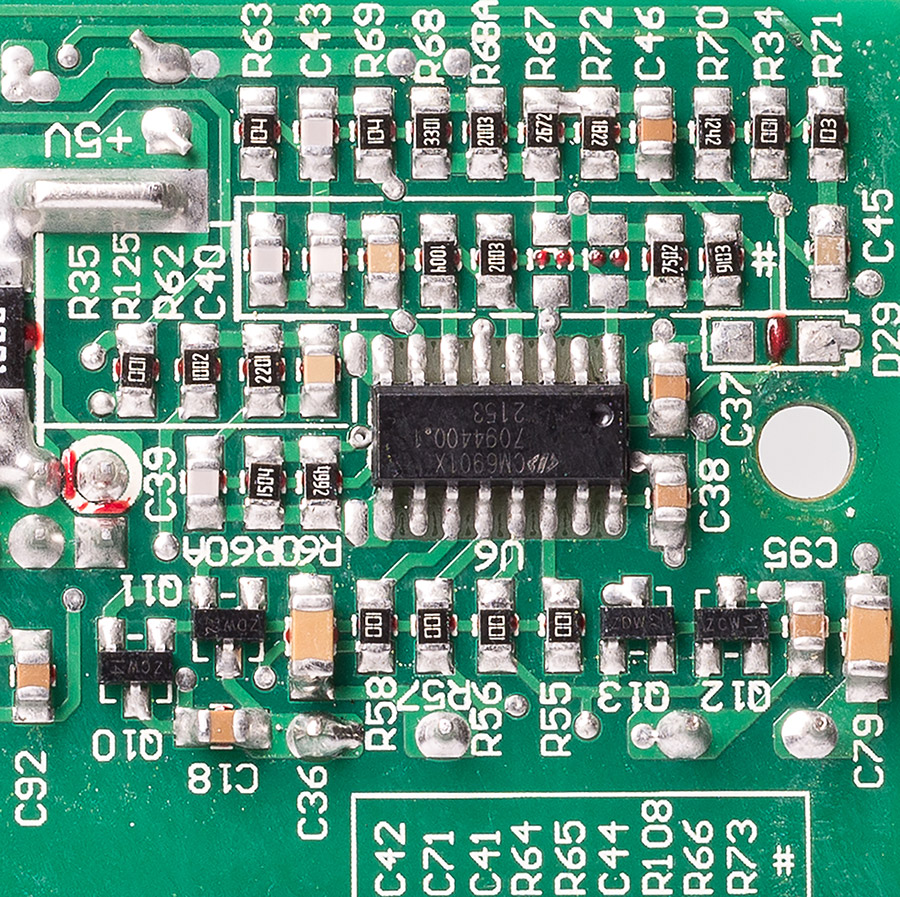

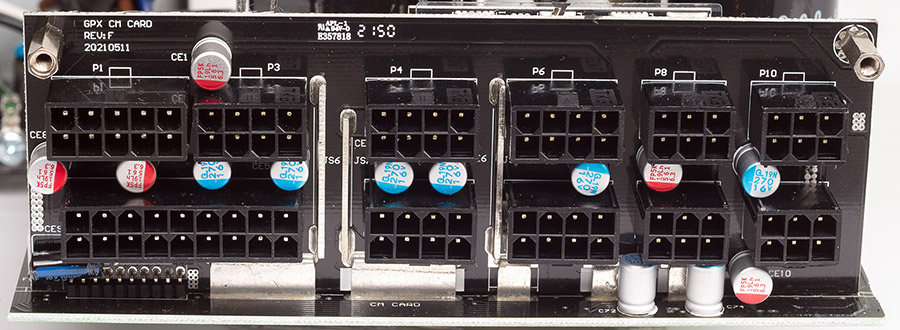

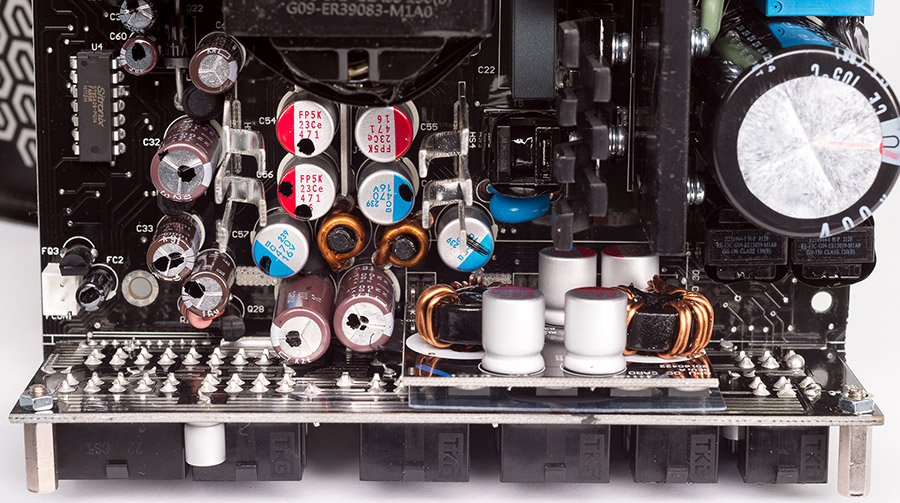

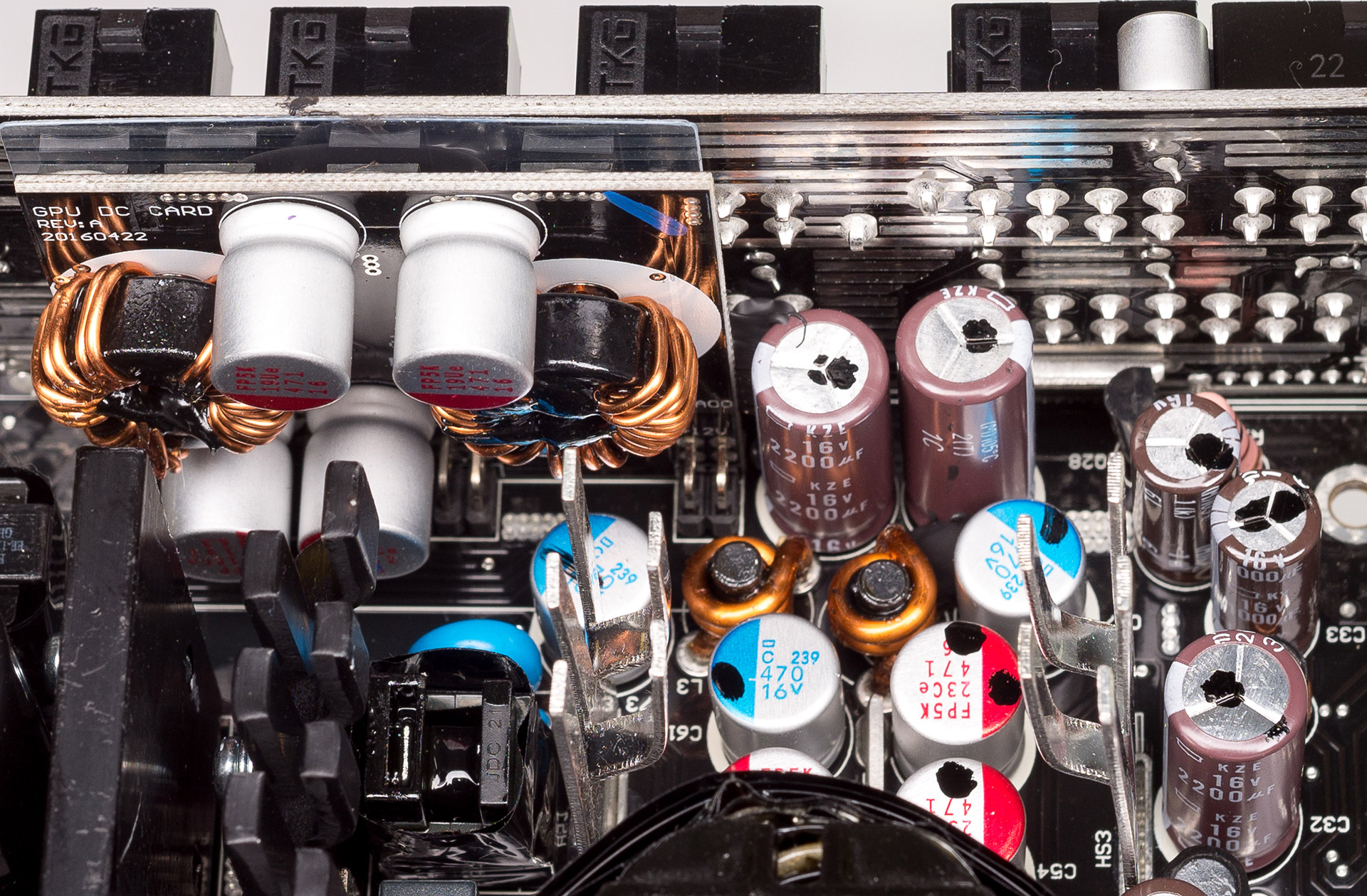

За линию +12 В отвечает мостовой резонансный LLC-преобразователь с синхронным выпрямителем, которым управляет контролер CM6901X. Пара силовых транзисторов установлена на радиатор с компонентами APFC, еще пара на отдельном небольшом радиаторе, тип транзисторов рассмотреть не удалось. Синхронный выпрямитель выполнен на шести транзисторах IRFH7004 (259 А, 40 В, 1,1 мОм) которые распаяны на основной плате, а за их охлаждение отвечают две пластины, впаянные рядом. Выходное напряжение фильтруют шесть полимерных конденсаторов с параметрами 470 мкФ 16 В и пара электролитических конденсаторов емкостью 2200 мкФ (16 В, 105°C) производства Nippon Chemi Con. Для дополнительной фильтрации напряжения +12 В на плате с модульными коннекторами распаяно еще шесть полимерных конденсатора емкостью 270 мкФ и напряжением 16 В, а также парочка аналогичных рядом на основной плате.
За питание линий +3,3 В и +5 В отвечает DC/DC-преобразователь, собранный на отдельной плате. На ней установлены пара полимерных конденсаторов на 470 мкФ 16 В по входу преобразователя, на выходе — пара дросселей и пара полимерных конденсаторов емкостью 1500 мкФ с напряжением 6,3 В, тип контролера и силовых ключей рассмотреть не удалось.

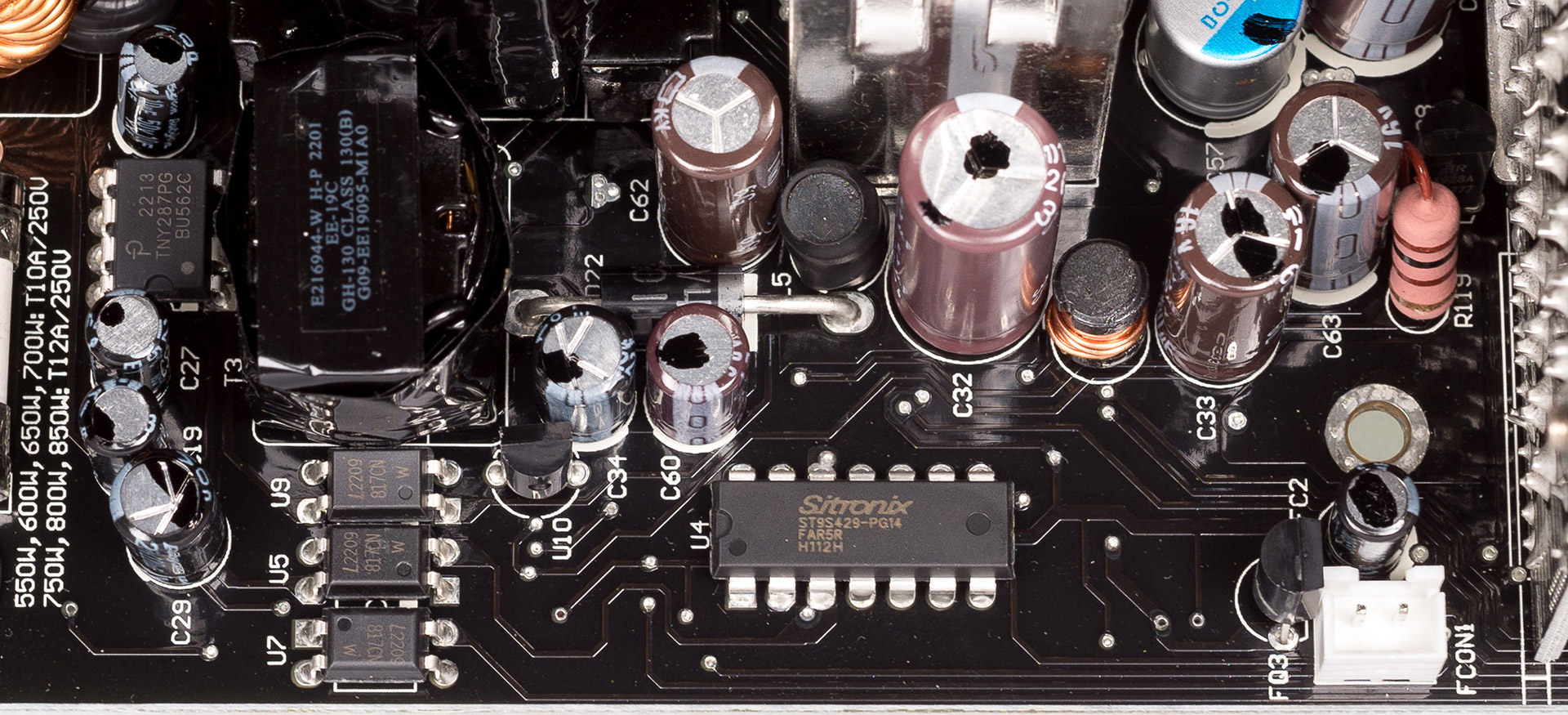

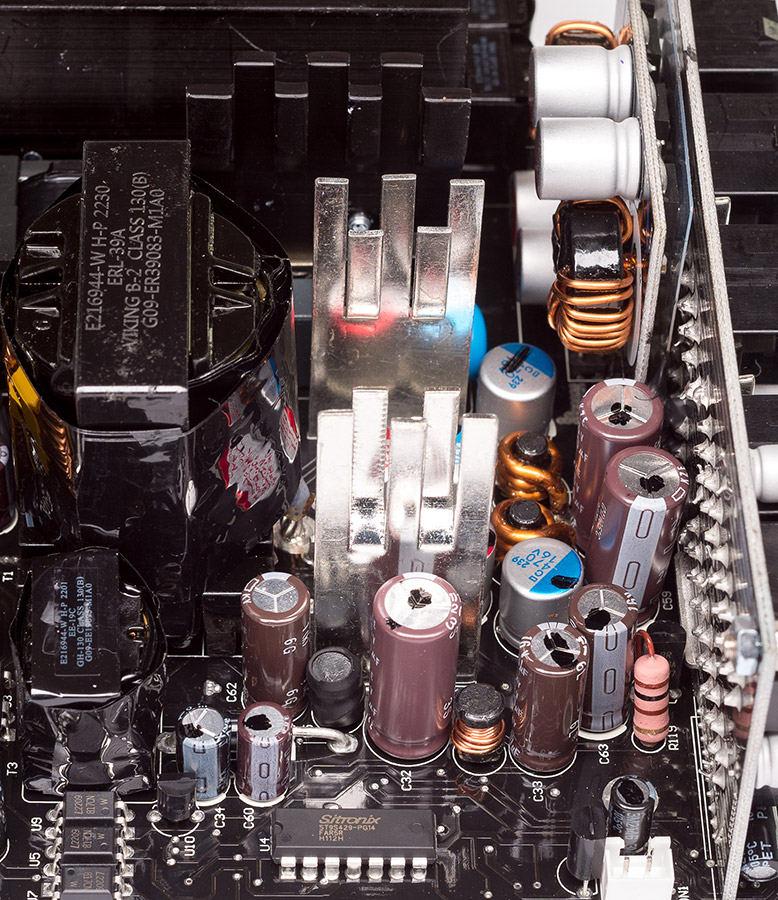

Преобразователь дежурного питания выполнен на ШИМ-контроллере TNY287PG, в обвязке применены конденсаторы от Nippon Chemi Con и Rubycon. Рядом расположен супервизор ST9S429-PG14 от Sitronix, который следит за выходными напряжениями и токами.

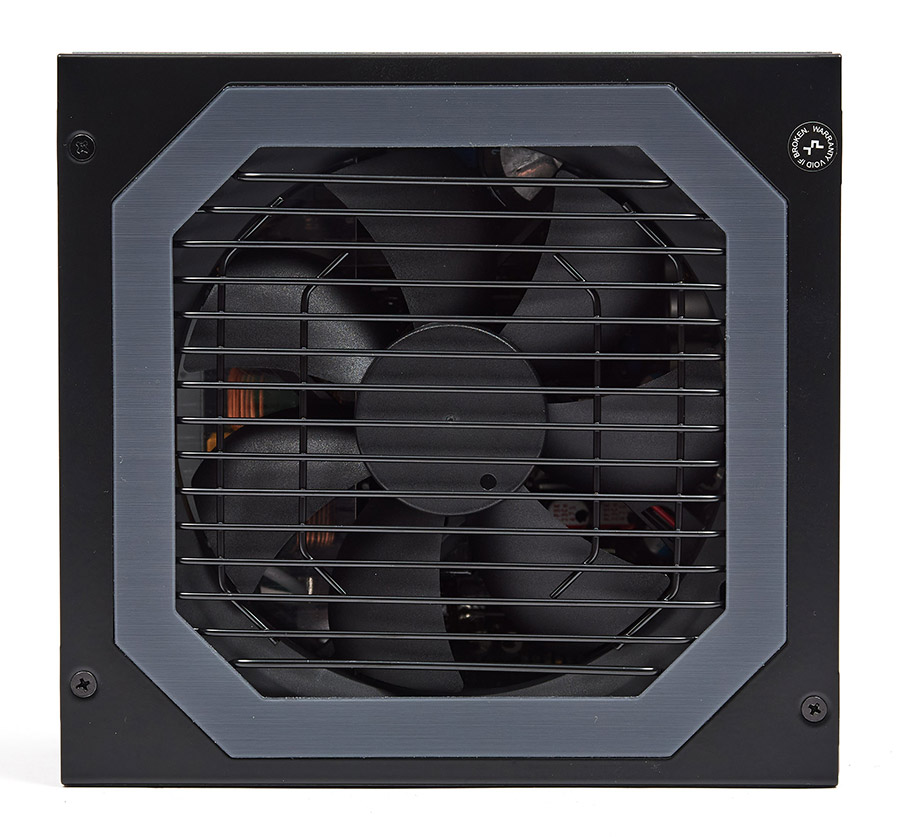

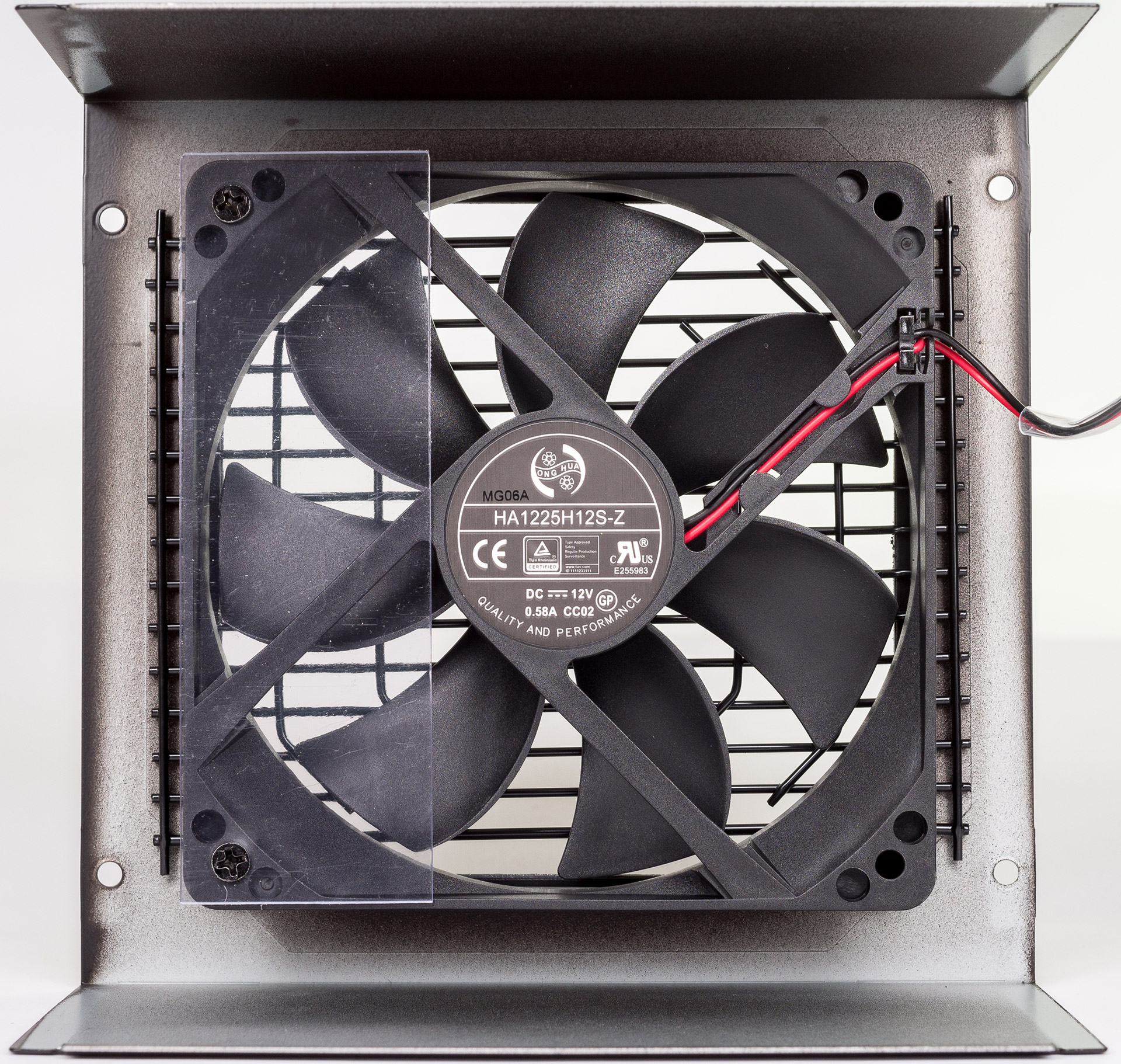

За охлаждение компонентов блока отвечает вентилятор типоразмером 120х120х25 мм с маркировкой HA1225H12S-Z (12 В, 0,58 A) с двухконтактным подключением производства Hong Hua. Вентилятор управляется автоматически в зависимости от нагрузки и температуры силовых компонентов.

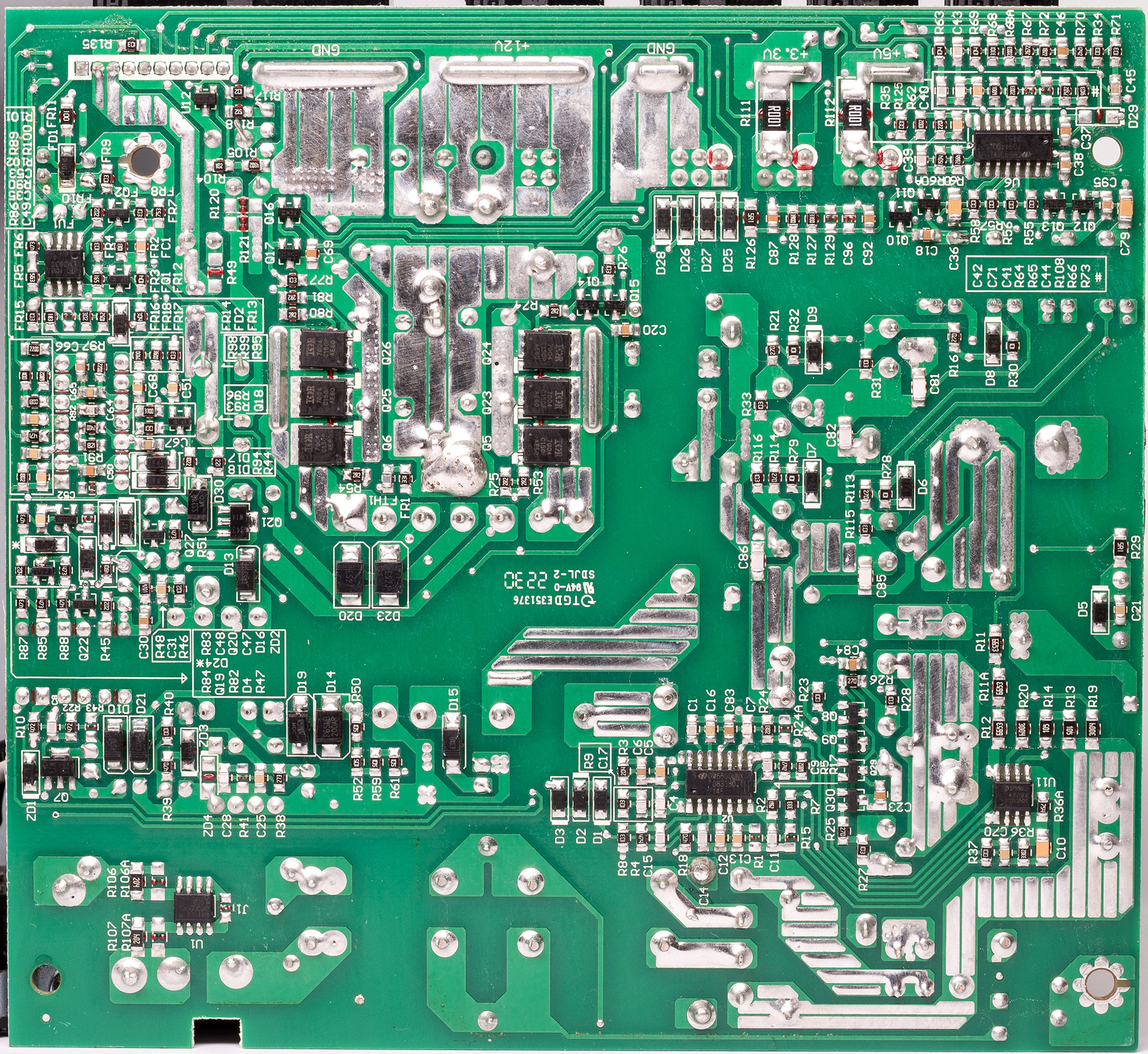

Монтаж и пайка выполнены качественно, плата нормально отмыта от флюса.
Методика тестирования
Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии +3,3 В — 0–16 А, по линии +5 В — 0–22 А, по линии +12 В — 0–100 А, все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно, и он стабильный независимо от выходного напряжения блока. Для точного измерения напряжений и температуры использовался мультиметр Zotek ZT102 с True RMS. Для каждой линии питания устанавливался необходимый ток и замерялось напряжение на контактах нагрузки для учета потерь на проводах.
Результаты тестирования
Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 110 Вт.
| Ток нагрузки на линии +12V, А | Напряжение на линии +12 V, В | Мощность нагрузки по линии +12V, Вт | Напряжение на линии +5V при токе 15 А | Мощность нагрузки по линии +5V, Вт | Напряжение на линии +3,3V при токе 11 А | Мощность нагрузки по линии +3,3V, Вт | Общая мощность нагрузки, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,06 | 0 | 5,0 | 75 | 3,24 | 35,6 | 110,6 |
| 10 | 12,06 | 120,6 | 5,0 | 75 | 3,24 | 35,6 | 231,2 |
| 20 | 12,05 | 241 | 4,99 | 74,8 | 3,24 | 35,6 | 351,4 |
| 30 | 12,05 | 361,5 | 4,99 | 74,8 | 3,24 | 35,6 | 471,9 |
| 40 | 12,04 | 481,6 | 4,99 | 74,8 | 3,24 | 35,6 | 592 |
| 50 | 12,04 | 602 | 4,99 | 74,8 | 3,24 | 35,6 | 712,4 |
| 60 | 12,03 | 721,8 | 4,99 | 74,8 | 3,24 | 35,6 | 832,2 |
| 65 | 12,03 | 782 | 4,99 | 74,8 | 3,24 | 35,6 | 892,4 |
По результатам теста имеем отличную стабильность по всем линиям, просадки по +12 В очень небольшие даже для «золотых» блоков питания, кабели оказались качественными с запасом. Из минусов можно заметить заниженное напряжение по линии +3,3 В — это на 1,9% меньше номинала, что укладывается в допуски стандарта АТХ. Возможно, просто попался такой экземпляр с небольшим разбросом номиналов резисторов в обратной связи по +3,3 В, отдельных подстроечных резисторов для каждой линии тут нет.
Для проверки нагрузочной способности линий +5V и +3,3V были сделаны тесты при постоянной нагрузке на +12 В для оценки их влияния друг на друга.
| Ток нагрузки на линии +3,3V, А | Напряжение на линии +3,3 V, В | Ток нагрузки на линии +5V, А | Напряжение на линии +5V, В | Ток нагрузки на линии +12V, А | Напряжение на линии +12V, В |
|---|---|---|---|---|---|
| 0 | 3,27 | 0 | 5,01 | 15 | 12,07 |
| 0 | 3,26 | 5 | 5,01 | 15 | 12,06 |
| 0 | 3,26 | 10 | 5,0 | 15 | 12,06 |
| 0 | 3,26 | 15 | 5,0 | 15 | 12,06 |
| 5 | 3,26 | 0 | 5,01 | 15 | 12,06 |
| 10 | 3,25 | 0 | 5,01 | 15 | 12,06 |
| 15 | 3,25 | 0 | 5,01 | 15 | 12,06 |
| 15 | 3,24 | 15 | 4,99 | 15 | 12,06 |
По результатам теста имеем хорошую стабилизацию по линиям +3,3 В и +5 В, перекосы нагрузки почти не влияют на выходные параметры, напряжение +3,3 В немного занижено, но укладывается в допуски.
Тест эффективности блока проводился при напряжении сети около 210 В.
| Мощность нагрузки, % | Мощность нагрузки, Вт | Потребляемы ток сети, А | Напряжение сети, В | КПД, % |
|---|---|---|---|---|
| 25 | 212 | 1,12 | 209 | 90,5 |
| 50 | 425 | 2,23 | 207 | 92 |
| 75 | 637 | 3,46 | 203 | 90,6 |
| 100 | 850 | 4,79 | 201 | 88,2 |
Эффективность блока укладывается в стандарт 80 Plus Gold для напряжения 230 В.

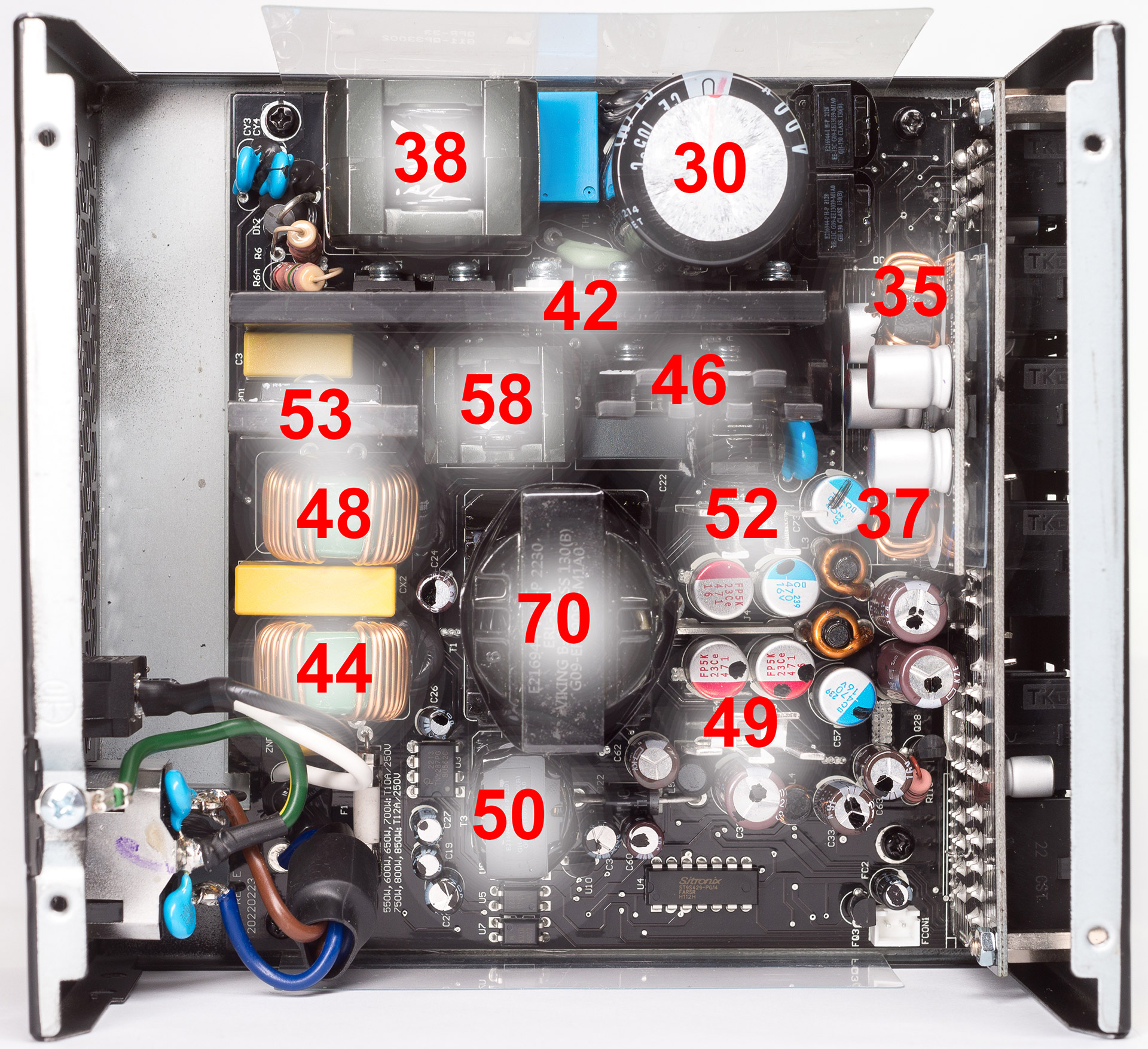

Тест на нагрев компонентов блока проводился при температуре воздуха в помещении на уровне 18 °C, термопара мультиметра Zotek ZT102 была закреплена на силовой трансформатор. Блок питания нагружался на максимальную мощность пока температура трансформатора не стабилизировалась, после этого снималась крышка блока и проводились замеры температур остальных компонентов с помощью пирометра. Результаты теста указаны на следующем фото платы блока:
Температуры компонентов оказались довольно низкими для 850-ватного блока, при этом вентилятор работал относительно тихо. При тесте уровне шума блока был ниже, чем у остальных вентиляторов тестового стенда. В корпусе температуры и уровень шума будут выше в зависимости от размеров, продуваемости корпуса и температуры в помещении.
Выводы
Протестированный Deepcool DQ850-M-V2L — хорошо собранный блок питания из качественных комплектующих и с немного оригинальным видом. Все установленные в нем конденсаторы оказались японскими, что обрадует требовательных пользователей. Блок выдает заявленные характеристики, построен на современной платформе и комплектуется достаточно качественными проводами. Все это позволило компании дать гарантию на устройство 10 лет, что может привлечь потенциальных покупателей. Но в итоге решающим фактором при покупке все же будет стоимость и наличие в отечественных магазинах, так как в этом ценовом диапазоне очень много предложений от других именитых брендов.
