Обзор блока питания Chieftronic SteelPower BDK-750FC мощностью 750 Вт

Сегодня у нас на тесте блок питания Chieftronic BDK-750FC — старшая модель из серии SteelPower, в которой также есть модели на 550 и 650 ватт. Все они с сертификатом 80 Plus Bronze. Это относительно бюджетная серия с модульным подключением кабелей, резонансным LLC-преобразователем с синхронным выпрямителем и независимой стабилизацией выходных напряжений. Также производитель обещает премиальные японские конденсаторы. Оценим насколько он хорош.

Chieftronic SteelPower BDK-750FC

Chieftronic SteelPower 750W (BDK-750FC)

Модель Chieftronic SteelPower BDK-750FC
Страница продукта SteelPower BDK-750FC
Мощность, Вт 750
Сертификат энергоэффективности 80 Plus Bronze
Форм-фактор ATX
Схема подключения кабелей Модульный
Мощность канала +12V, Вт (А) 750 (62,5)
Мощность канала +5V, Вт (А) 100 (20)
Мощность канала +3,3V, Вт (А) 66 (20)
Комбинированная мощность +3,5V и +5V, Вт 120
Мощность канала –12, Вт (А) 3,6 (0,3)
Мощность канала +5Vsb, Вт (А) 12,5 (2,5)
Активный PFC +
Диапазон сетевого напряжения, В 100-240В
Частота сетевого напряжения, Гц 47–63
Размер вентилятора, мм 120х120х25
Тип подшипника Шариковый
Количество кабелей/разъемов для CPU 1/2x EPS12V (4+4)
Количество кабелей/разъемов для PCI-E 2/4x (6+2)
Количество кабелей/разъемов для SATA 2/6
Количество кабелей/разъемов для IDE 1/3
Количество кабелей/разъемов для FDD 1/1
Защиты OPP, OVP, UVP, SCP, OCP, OTP, SIP
Размеры (ШхВхГ), мм 150х86х140
Гарантия, мес 60
Стоимость, $ ~95

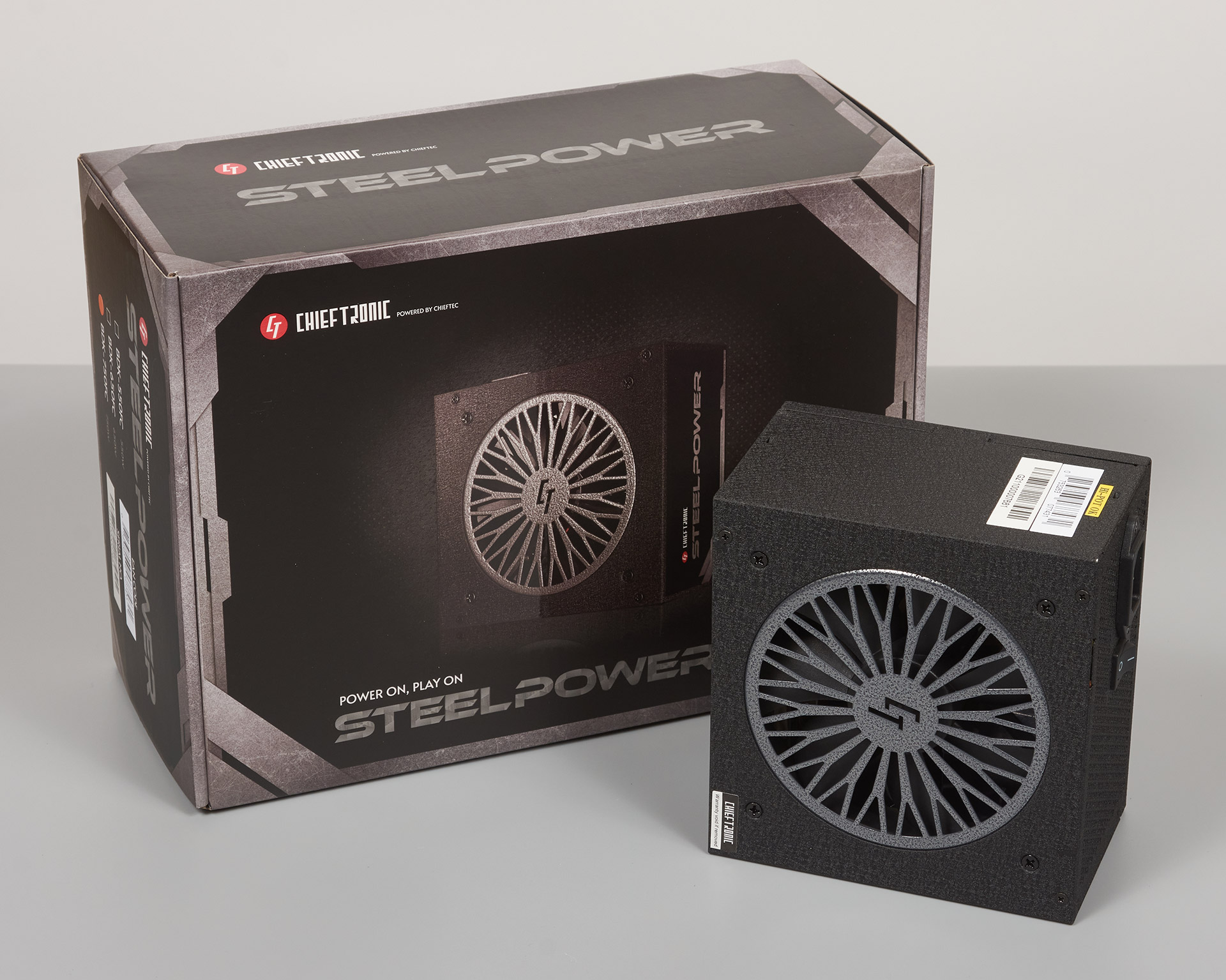

Блок питания поставляется в коробке средних размеров с качественной полиграфией, универсальной для всех продуктов этой серии. На передней грани расположено фото блока, на задней — информация о технических характеристиках всех устройств линейки SteelPower.

Chieftronic SteelPower BDK-750FCChieftronic SteelPower BDK-750FC

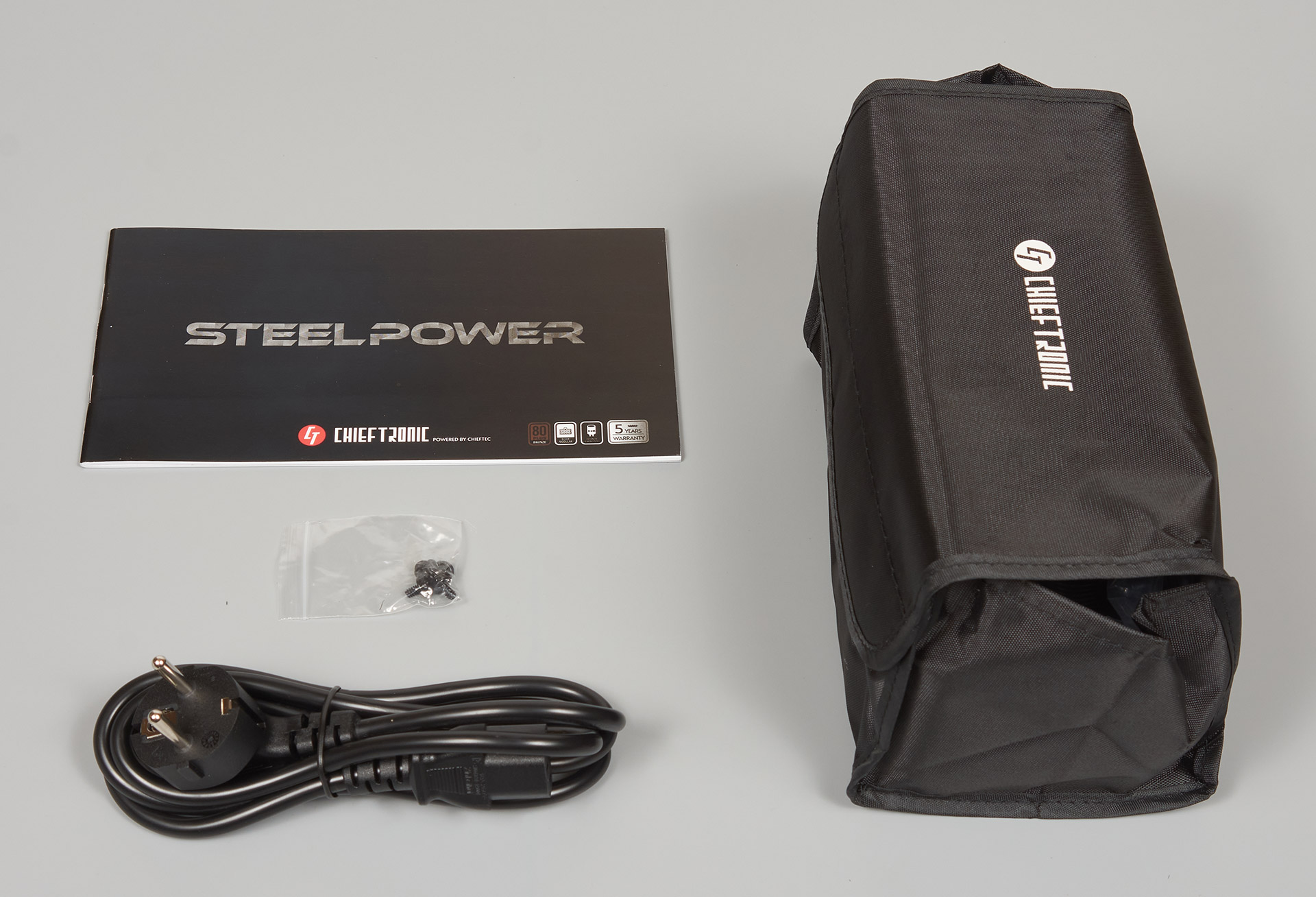

В комплект поставки кроме самого блока входит сетевой кабель, модульные провода в отдельном чехле, пакетик с крепежом и инструкция.

Chieftronic SteelPower BDK-750FC

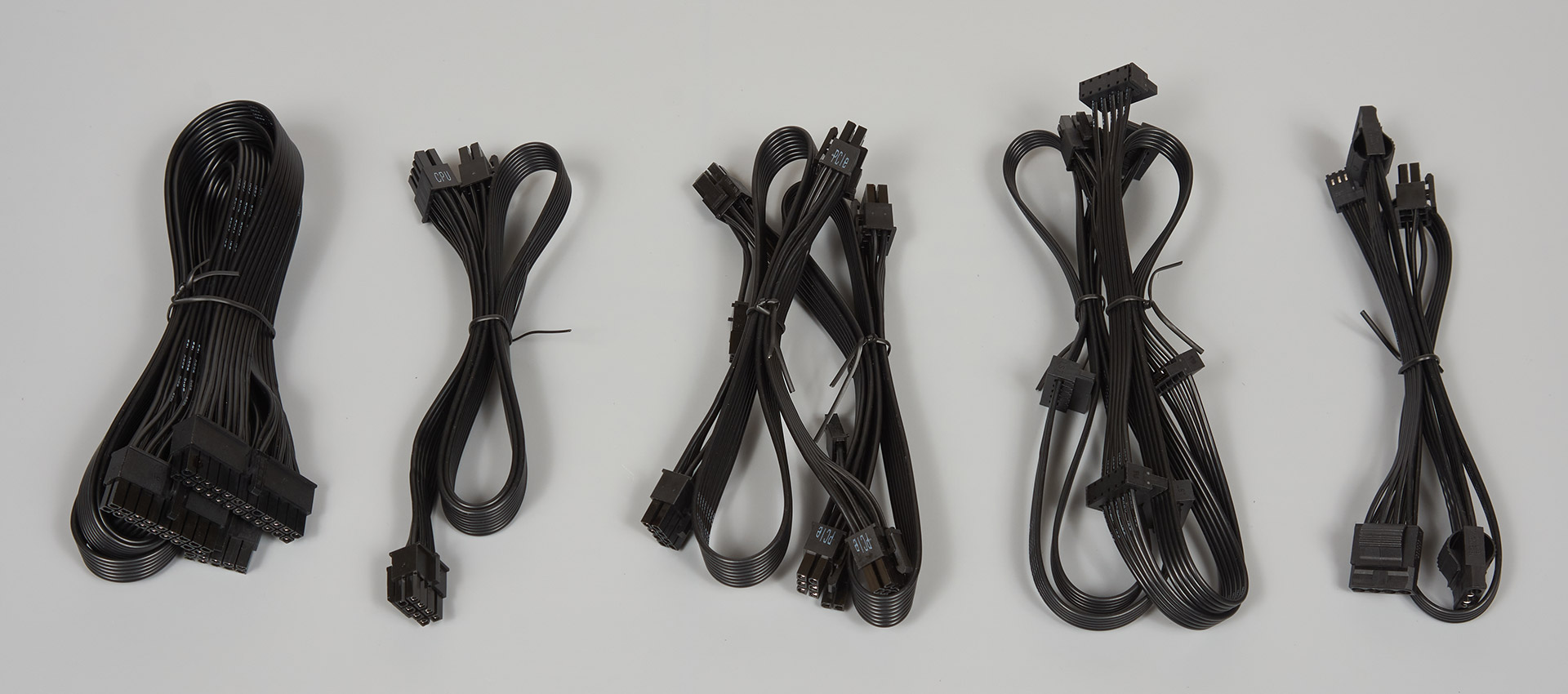

Блок питания с модульными кабелями, их количество и длина следующие:

  • один для питания материнской платы (65 см);
  • один с двумя 8-контактным (4+4) разъемом для питания процессора (60+15 см);
  • два с двумя 8-контактным (6+2) разъемами для питания видеокарты PCI-E (50+15 см);
  • два с тремя разъемами для питания SATA-устройств (50+15+15см);
  • один с тремя разъемами для питания IDE-устройств и одним разъемом FDD (50+15+15+15 см).

Все кабели выполнены в виде шлейфов с черной изоляцией, длина кабелей довольно большая, должно хватить для корпусов с нижним расположением блока питания.

Chieftronic SteelPower BDK-750FC

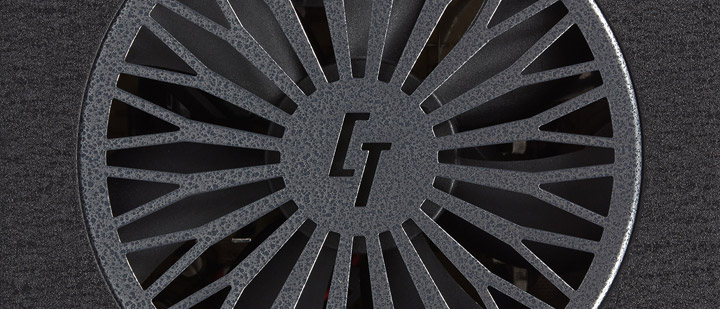

Корпус блока окрашен черной порошковой краской. Решетка вентилятора охлаждения штампованная, с большим количеством перегородок, что может негативно повлиять на уровень и характер шума. На боковых гранях присутствуют черные наклейки, которые органично вписываются во внешний вид блока. На верхней стороне расположена наклейка с техническими характеристиками.

Chieftronic SteelPower BDK-750FCChieftronic SteelPower BDK-750FCChieftronic SteelPower BDK-750FCChieftronic SteelPower BDK-750FCChieftronic SteelPower BDK-750FC

Блок построен на современной платформе CWT: с активным корректором коэффициента мощности (APFC) и с широким диапазоном входного напряжения, с силовым резонансным LLC-преобразователем и синхронным выпрямителем по линии +12 В, а также DC/DC-преобразователями для линий +5 В и +3,3 В. Аналогичная схемотехника используется в «золотых» источниках питания.

Chieftronic SteelPower BDK-750FCChieftronic SteelPower BDK-750FCChieftronic SteelPower BDK-750FC

На входе распаян полноценный фильтр импульсных помех, часть его элементов находится на сетевом разъеме. Входной выпрямитель охлаждается небольшим отдельным радиатором, корректором коэффициента мощности управляет микросхема CM6500UNX. Высоковольтный фильтр выполнен на электролитическом конденсаторе емкостью 390 мкФ и напряжением 400 В с рабочей температурой 105 °C производства фирмы Nichicon.

Chieftronic SteelPower BDK-750FCChieftronic SteelPower BDK-750FCChieftronic SteelPower BDK-750FCChieftronic SteelPower BDK-750FCChieftronic SteelPower BDK-750FC

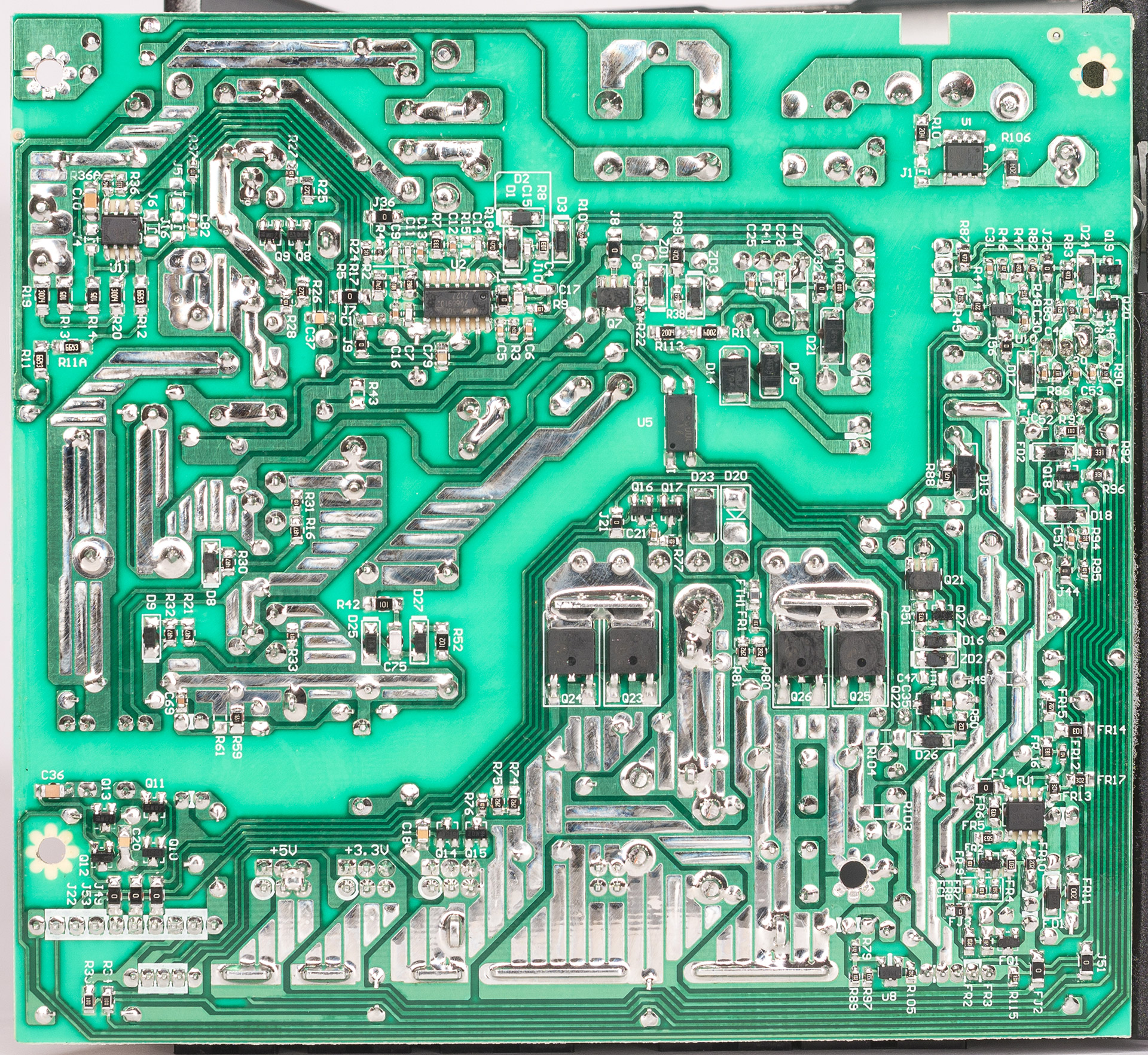

Пара силовых транзисторов PTA20N50A (20 А, 500 В) резонансного LLC-преобразователя установлены на общий радиатор с элементами APFC, управляет преобразователем микросхема CM6901X, расположенная на отдельной маленькой плате. Синхронный выпрямитель выполнен на четырех транзисторах AP4N2R6 (150 А, 40 В, 2,6 мОм), которые распаяны на основной плате, за их охлаждение отвечают две пластины, впаянные рядом. Выходное напряжение фильтруют шесть полимерных конденсаторов номиналом 470 мкФ 16 В и электролитический конденсатор с характеристиками 3300 мкФ 16 В 105 °C производства ChengX.

Chieftronic SteelPower BDK-750FCChieftronic SteelPower BDK-750FCChieftronic SteelPower BDK-750FCChieftronic SteelPower BDK-750FCChieftronic SteelPower BDK-750FC

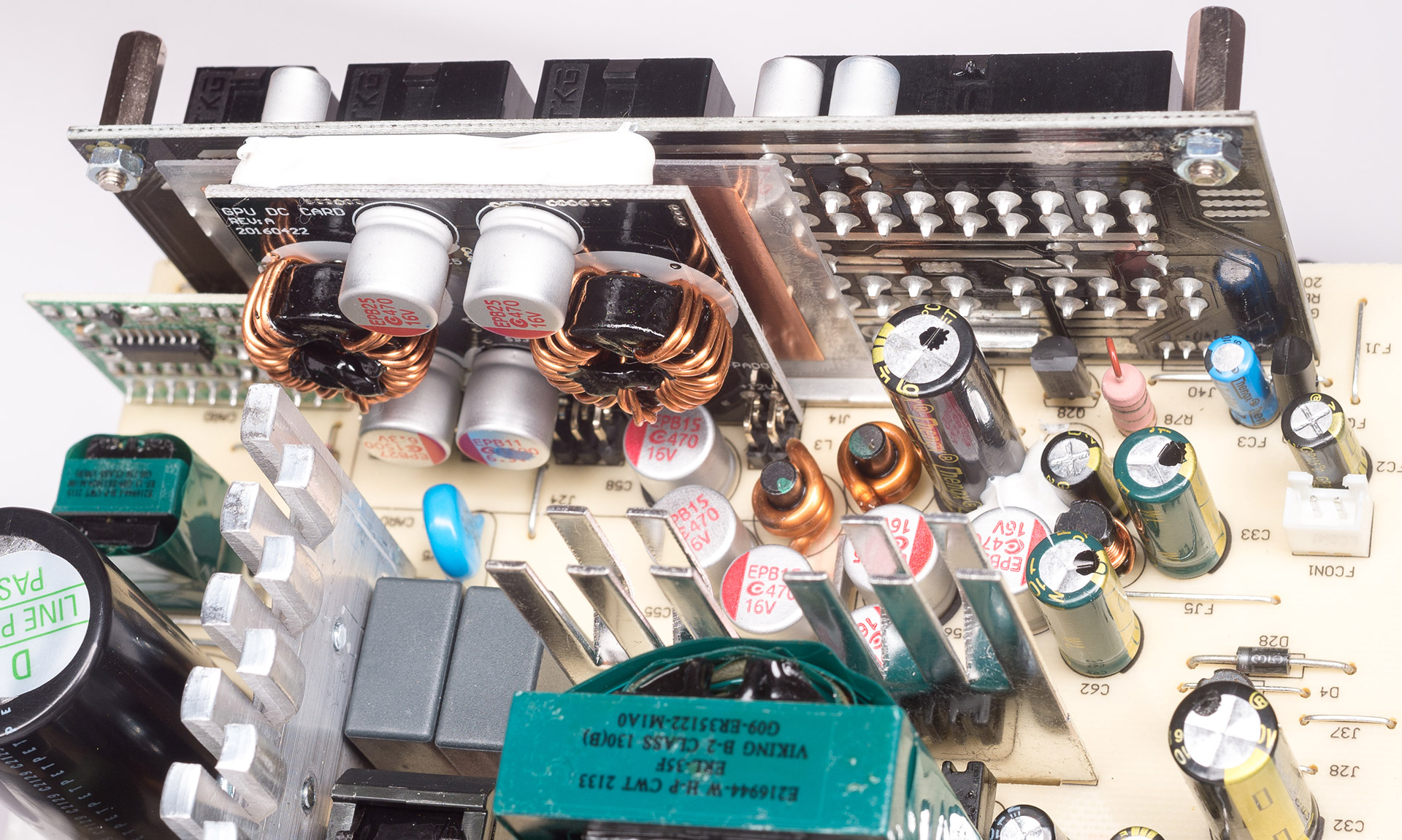

За питание линий +3,3 В и +5 В отвечает понижающий DC/DC-преобразователь, собранный на отдельной плате. На ней установлены пара полимерных конденсаторов на 470 мкФ 16 В во входной цепи преобразователя, на выходе расположены пара дросселей и пара полимерных конденсаторов емкостью 1500 мкФ и рабочим напряжением 6,3 В. Тип контролера и силовых ключей рассмотреть не удалось, задняя сторона платы прикрыта экраном.

Chieftronic SteelPower BDK-750FC

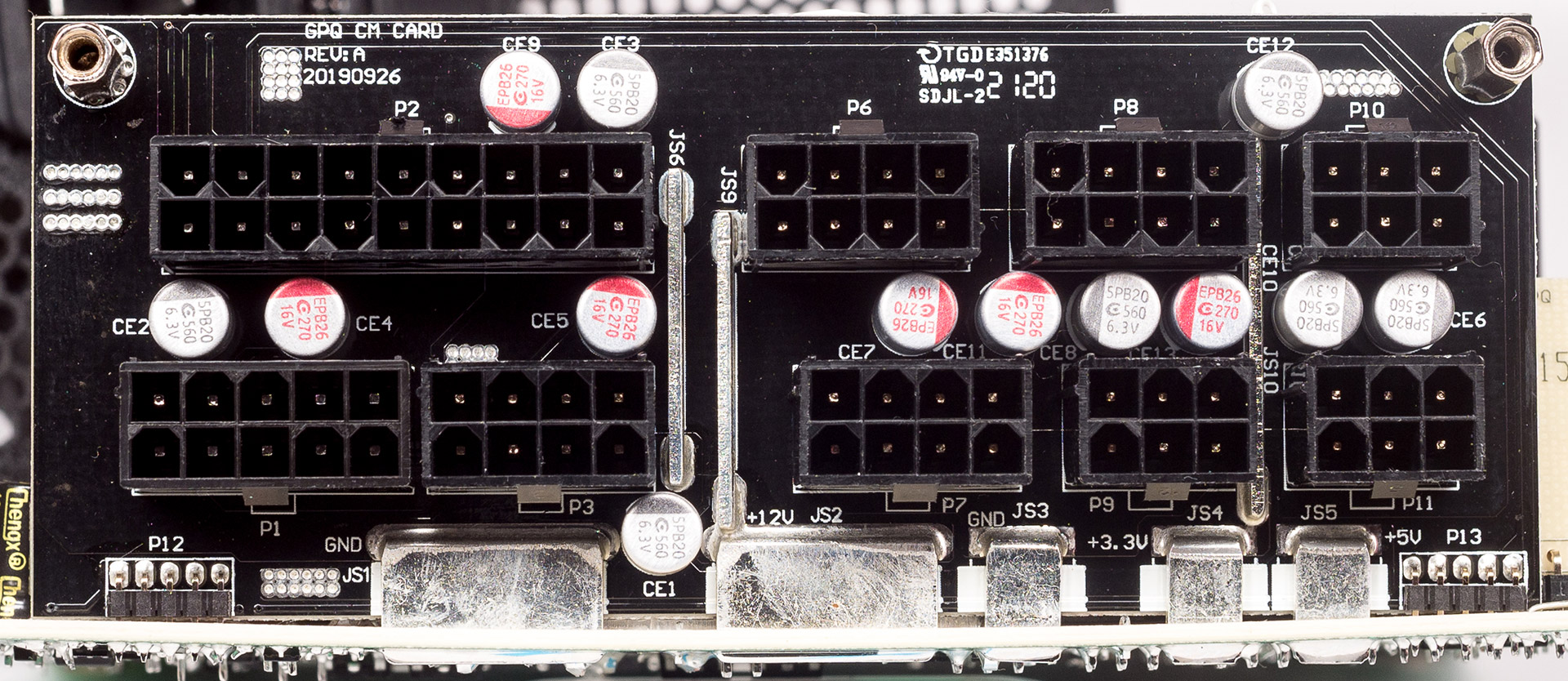

На плате подключения модульных кабелей установлены полимерные конденсаторы для дополнительной фильтрации выходных напряжений: шесть на 470 мкФ 16 В и семь на 560 мкФ 6,3 В.

Chieftronic SteelPower BDK-750FC

Преобразователь дежурного питания выполнен на ШИМ-контроллере TNY287PG, на его выходе установлен электролитический Low ESR конденсатор емкостью 2200 мкФ и напряжением 10 В на 105 °C производства ChengX. Все остальные конденсаторы в обвязке «дежурки» и силового преобразователя от ChengX и CapXon. Следит за выходными напряжениями супервизор ST9S313-DAG от Sitronix.

Chieftronic SteelPower BDK-750FCChieftronic SteelPower BDK-750FC

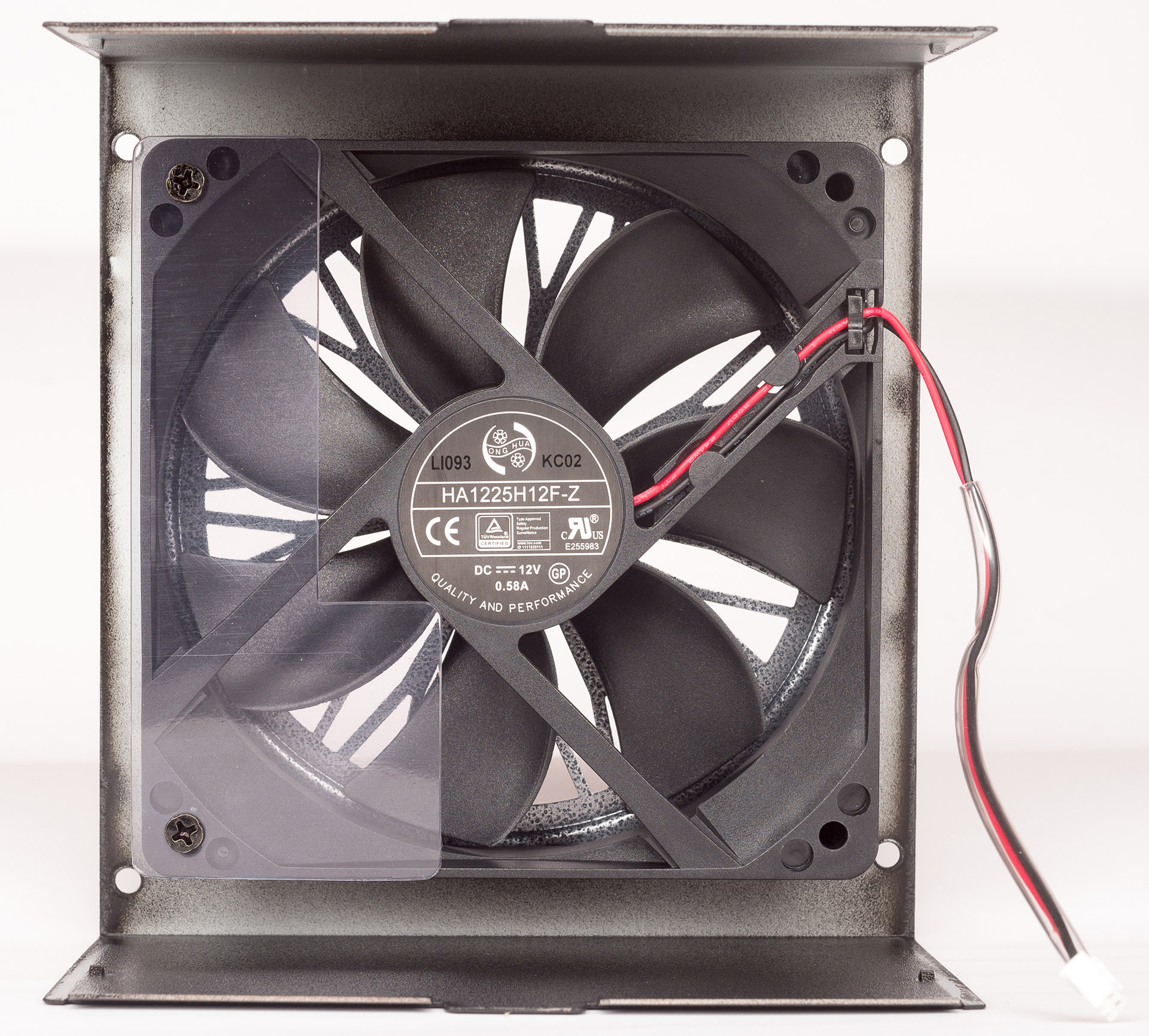

За охлаждение компонентов блока отвечает вентилятор типоразмера 120х120х25 мм с маркировкой HA1225H12F-Z (12 В, 0,58 A) с двухконтактным подключением. Вентилятор управляется автоматически в зависимости от температуры транзисторов синхронного выпрямителя по линии +12 В. После включения блока на холодную вентилятор работал на 750 оборотах в минуту и почти не шумел, с ростом температуры он должен плавно увеличивать скорость до максимальных 2200 оборотов в минуту.

Chieftronic SteelPower BDK-750FC

Монтаж и пайка качественные, плата нормально отмыта от флюса.

Chieftronic SteelPower BDK-750FC

Методика тестирования

Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии +3,3 В — 0–16 А, по линии +5 В — 0–22 А, по линии +12 В — 0–100 А, все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно, и он стабильный независимо от выходного напряжения блока. Для точного измерения напряжений и температуры использовался мультиметр Zotek ZT102 с True RMS. Обороты вентилятора замерялись тахометром Uni-T UT372. Для каждой линии питания устанавливался необходимый ток и замерялось напряжение на контактах нагрузки для учета потерь на проводах.

Результаты тестирования

Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 120 Вт.

Ток нагрузки на линии +12V, А Напряжение на линии +12 V, В Мощность нагрузки по линии +12V, Вт Напряжение на линии +5V при токе 15 А Мощность нагрузки по линии +5V, Вт Напряжение на линии +3,3V при токе 14 А Мощность нагрузки по линии +3,3V, Вт Общая мощность нагрузки, Вт
0 12,12 0 5,02 75,3 3,32 46,5 121,8
10 12,12 121,2 5,02 75,3 3,32 46,5 243
20 12,12 242,4 5,02 75,3 3,32 46,5 364,2
30 12,11 363,3 5,02 75,3 3,32 46,5 485,1
40 12,10 484 5,02 75,3 3,32 46,5 605,8
50 12,09 604,5 5,01 75,1 3,31 46,3 725,9
55 12,09 665 5,01 75,1 3,31 46,3 786,4

По результатам теста имеем отличную стабилизацию по всем линиям, что уже стало нормой для всех современных блоков с независимой стабилизацией. Могут быть отличия между блоками только от качества проводов, в данном же случае кабеля достаточно качественные, просадки минимальные.

Проверка нагрузочной способности линий +5V и +3,3V была сделана при постоянной нагрузке на +12V для оценки их влияния друг на друга.

Ток нагрузки на линии +3,3V, А Напряжение на линии +3,3 V, В Ток нагрузки на линии +5V, А Напряжение на линии +5V, В Ток нагрузки на линии +12V, А Напряжение на линии +12V, В
0 3,34 0 5,03 15 12,12
0 3,34 5 5,02 15 12,12
0 3,34 10 5,02 15 12,12
0 3,34 15 5,01 15 12,12
5 3,33 0 5,03 15 12,12
10 3,32 0 5,03 15 12,12
15 3,31 0 5,03 15 12,12
15 3,32 15 5,01 15 12,12

По результатам теста имеем хорошую стабилизацию по линиям +3,3V и +5V, перекосы нагрузки почти не влияют на выходные напряжения.

Тест эффективности блока проводился при напряжении сети около 230 В.

Мощность нагрузки, % Мощность нагрузки, Вт Потребляемы ток сети, А Напряжение сети, В КПД, %
25 187 0,93 234 86
50 375 1,76 234 91
75 562 2,71 233 89
100 750 3,76 232 86

Эффективность данного блока укладывается с хорошим запасом в стандарт 80 Plus Bronze для напряжения 230 В, потому что в данной конструкции имеем просто немного удешевленную версию бюджетного «золотого» блока.

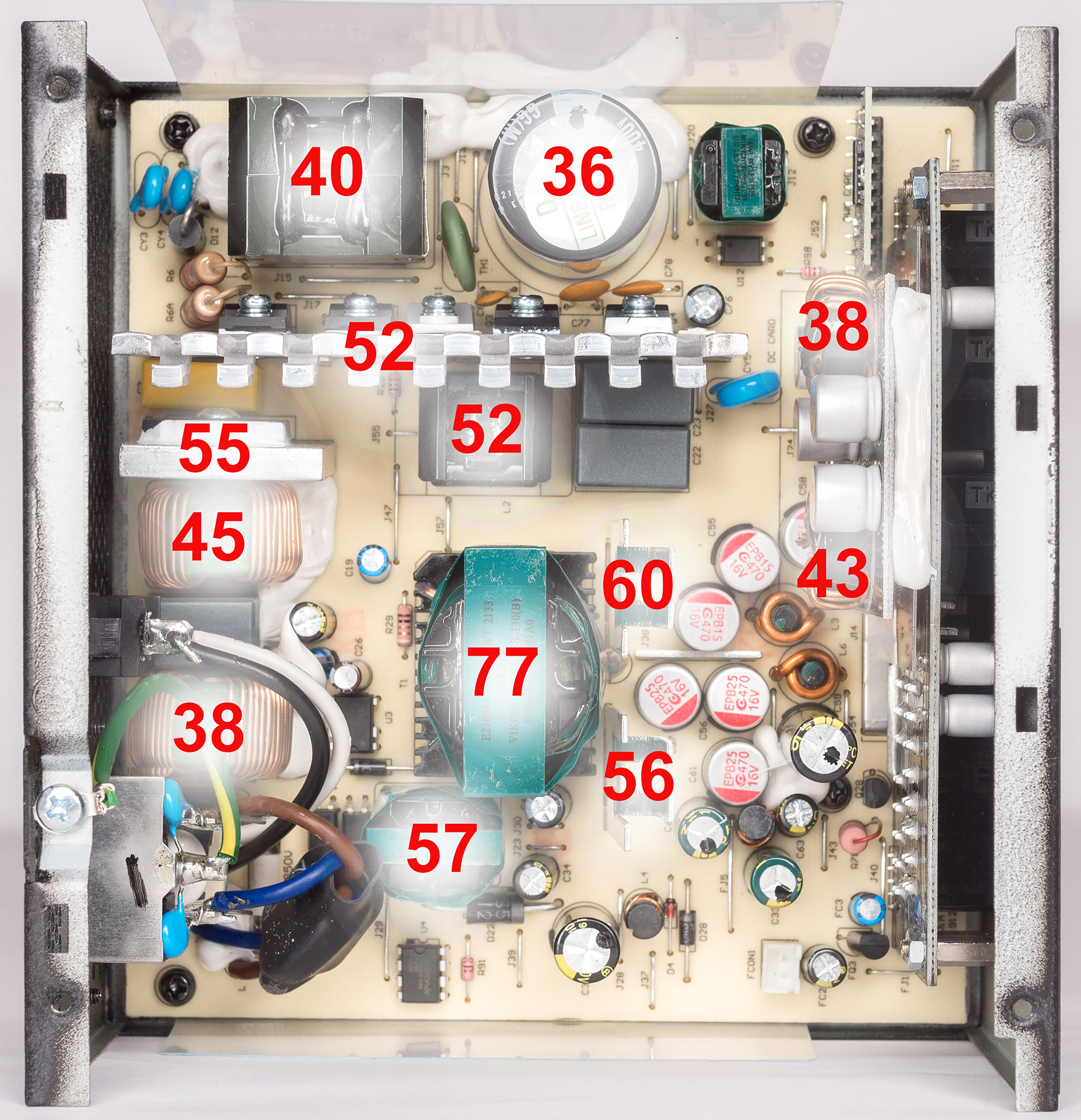

Тест на нагрев компонентов блока питания проводился при температуре воздуха в помещении 21 °С с помощью панели Scythe Kaze Master Pro, датчики которой были закреплены на основных компонентах блока. Блок нагружался на максимальную мощность и работал пока температуры не стабилизировались. В конце теста показания температур фиксировались, после этого снималась крышка устройства и проводились замеры температур остальных компонентов с помощью мультиметра и его термопары. Результаты теста указаны на следующем фото платы блока:

Chieftronic SteelPower BDK-750FC

Температуры компонентов в целом невысокие как для «бронзы», сказывается современная схемотехника. При длительной максимальной нагрузке скорость вентилятора охлаждения поднялась до 2020 оборотов в минуту, при этом блок был немного шумнее других вентиляторов тестового стенда. В корпусе ПК температуры и шум будут другими, все будет зависеть от расположения блока, продуваемости корпуса и температуры в помещении.

Выводы

Протестированный Chieftronic BDK-750FC выдает все заявленные характеристики с хорошим запасом, построен на современной платформе, которую обычно используют в «золотых» блоках питания, имеет отличные показатели стабильности выходных напряжений, достаточно качественные провода, неплохой дизайн, и даже один японский конденсатор. Качество сборки хорошее, но элементная база бюджетная, включая остальные конденсаторы. Тем не менее производитель дает гарантию 60 месяцев, видимо с не сильно высоким нагревом даже китайские конденсаторы живут достаточно долго. Данный блок нормально подойдет для бюджетных и среднеуровневых систем — в таком режиме нагрев и уровень шума будут относительно невысоким, и блок без проблем отработает заявленный гарантийный срок.
