Обзор блока питания Chieftec GPE-500S серии Eco и мощностью 500 Вт

Несмотря на наличие у производителей блоков питания энергоэффективных решений, отвечающих требованиям 80 Plus Gold и даже Platinum, позволяющих сэкономить счета за электроэнергию, а также снизить уровень шума и нагрева устройств, особой популярностью они не пользуются. Оно и понятно, такие продукты стоят в разы дороже доступных моделей, которые как раз и составляют львиную долю предложений на рынке. За сумму около 40–60 долларов пользователь может рассчитывать на «бронзовый» блок питания, мощности которого будет достаточно для любой среднестатистической игровой машины, офисного ПК и даже рабочей станции.

В данном обзоре мы рассмотрим одно из бюджетных решений Chieftec, относящееся к представленной недавно серии Eco, в которую входят продукты мощностью от 400 до 700 Вт. Производитель обещает высокий КПД на уровне 85% (аналог 80 Plus Bronze) для напряжения 230 В, относительно тихую работу новых устройств и поддержку энергосберегающих режимов C6 и C7 процессоров Intel.

Chieftec Eco 500W (GPE-500S)

Chieftec Eco 500W (GPE-500S)

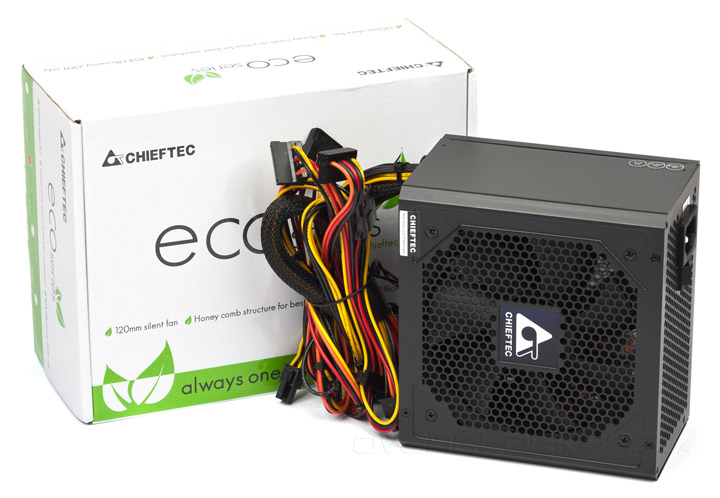

Блок поставляется в зелено-белой коробке, недвусмысленно намекающей на экологичность устройства. В отличие от рассмотренных ранее продуктов на обратной стороне упаковки можно увидеть основные характеристики приобретаемого устройства и даже и остальных решений из линейки Eco.

Chieftec Eco 500W (GPE-500S)Chieftec Eco 500W (GPE-500S)

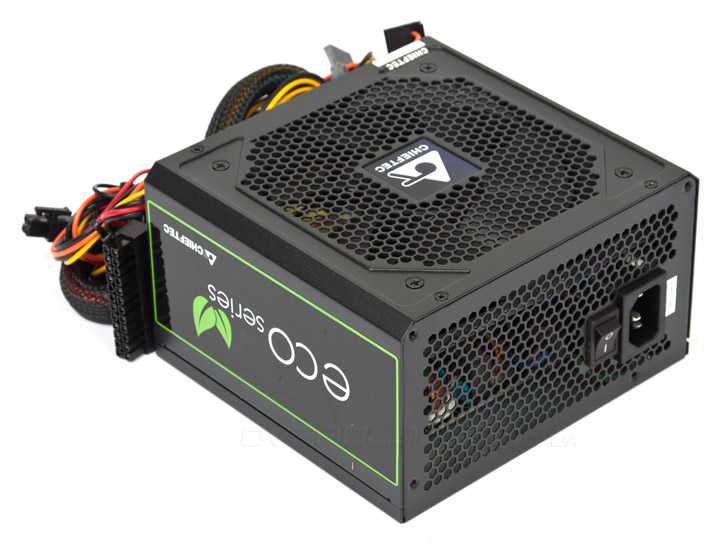

Сам блок питания внешне ничем не отличается от бюджетных конкурентов для розничного рынка: черный корпус соседствует со штампованной решеткой над вентилятором.

Chieftec Eco 500W (GPE-500S)

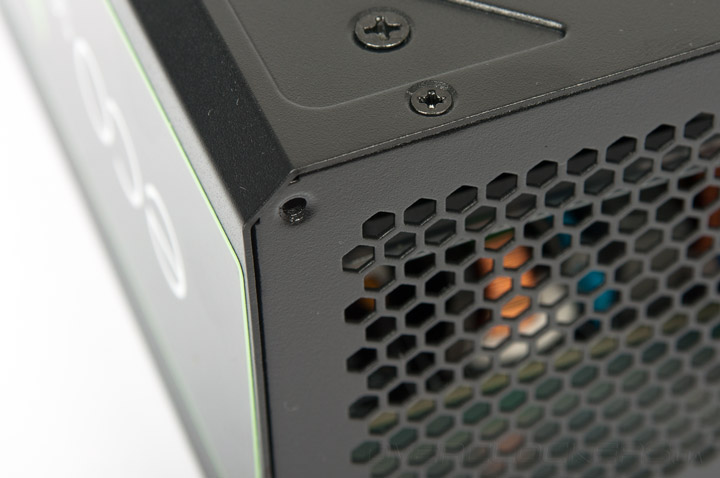

Но одно отличие все-таки есть — скошенные грани со стороны вентиляции, что для рядового продукта крайне редкое явление. Обычно такими дизайнерскими изысками могут похвастаться лишь более дорогие решения.

Chieftec Eco 500W (GPE-500S)

В глубину GPE-500S блок не превышает стандартных 140 мм и с его установкой проблем не возникнет, тем более что количество не отстегивающихся кабелей питания для подключения внутренних устройств ПК не так велико:

  • один с 24-контактным разъемом для питания материнской платы (46 см);
  • один с 4-контактным разъемом для питания процессора (45 см);
  • один с 8-контактным (6+2) разъемом для питания видеокарт PCI-E (42 см);
  • два с двумя разъемами питания для SATA-устройств и одним IDE (36+15+15 см).
Chieftec GPE-500S

Как видим, в наборе присутствует лишь 4-контактный разъем для питания процессора и длина всех шлейфов не позволит сильно разгуляться в просторном корпусе. Нейлоновая оплетка есть только у кабеля питания материнской платы.

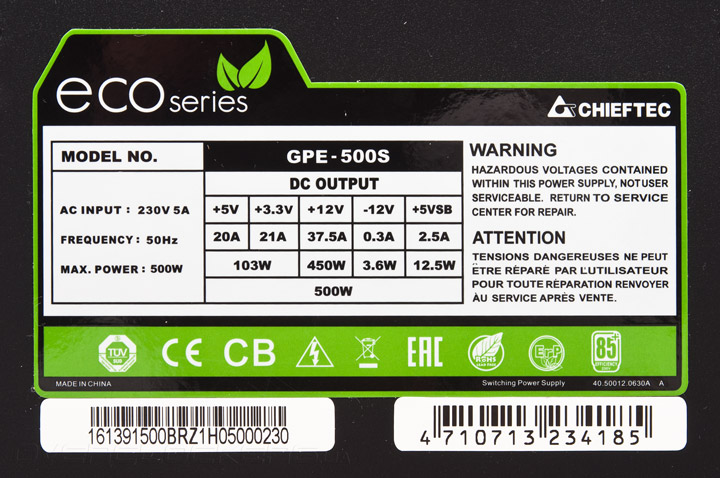

По характеристикам рассматриваемый блок не уступает именитым сородичам — одна линия +12V на 450 Вт позволит собрать производительную систему, которую можно будет даже разогнать.

Chieftec GPE-500S

Комбинированная мощность низковольтных линий не превышает 103 Вт, чего с лихвой достаточно для современного ПК. Для режима ожидания предусмотрено 2,5 А, а для линии –12V можно рассчитывать на 0,3 А.

Шина питания +3.3V +5V +12V –12V +5Vsb
Макс. ток нагрузки, А 21 20 37,5 0,3 2,5
Комбинированная мощность, Вт 103  450 3,6 12,5
Общая максимальная мощность, Вт 500

Присутствует активный PFC, но для сетевого напряжения 230 В, и всевозможные защиты: от перезагрузки по мощности, повышенного и пониженного напряжения, короткого замыкания.

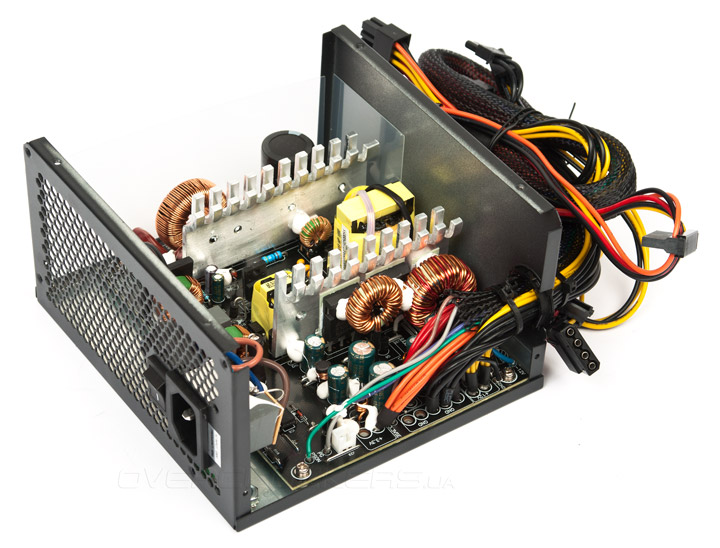

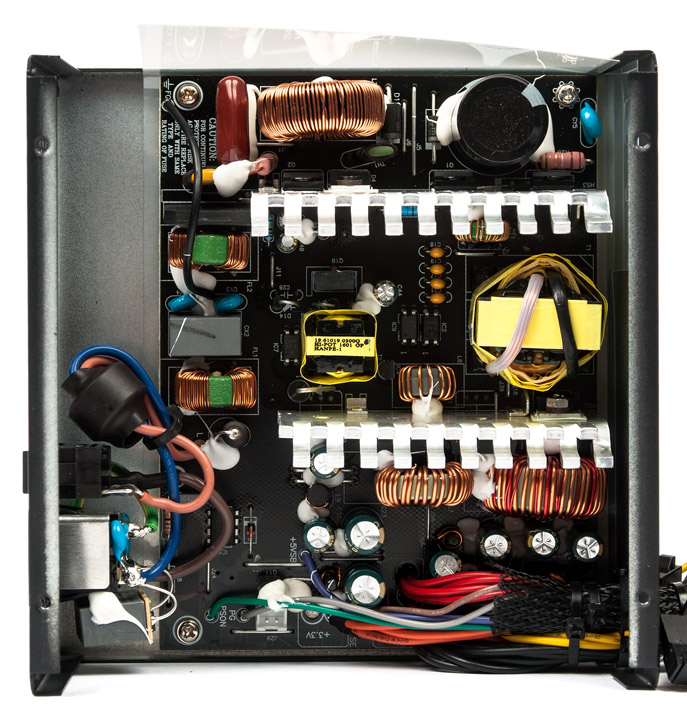

Внутреннее устройство блока питания ничем не отличается от рассмотренной ранее модели CPS-500S из серии Force.

Chieftec GPE-500SChieftec GPE-500S

То же минимальное количеств компонентов, диоды Шоттки и групповая стабилизация. И такое же высокое качество исполнения.

Chieftec GPE-500S

Входной фильтр остался без изменения, модуль APFC опять же упрощен.

Chieftec GPE-500S

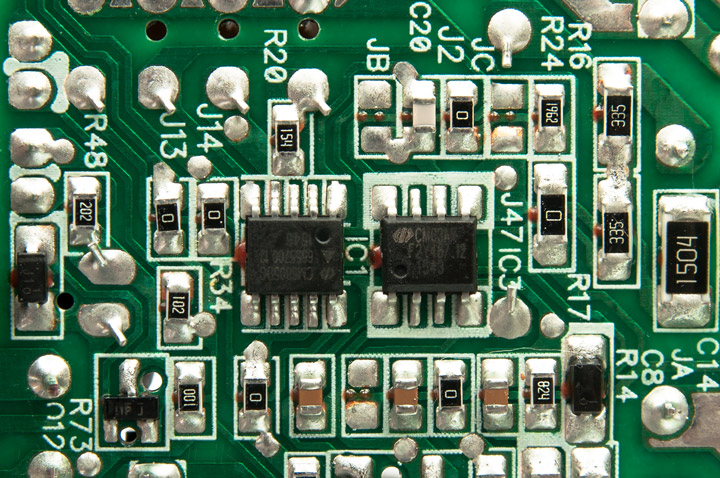

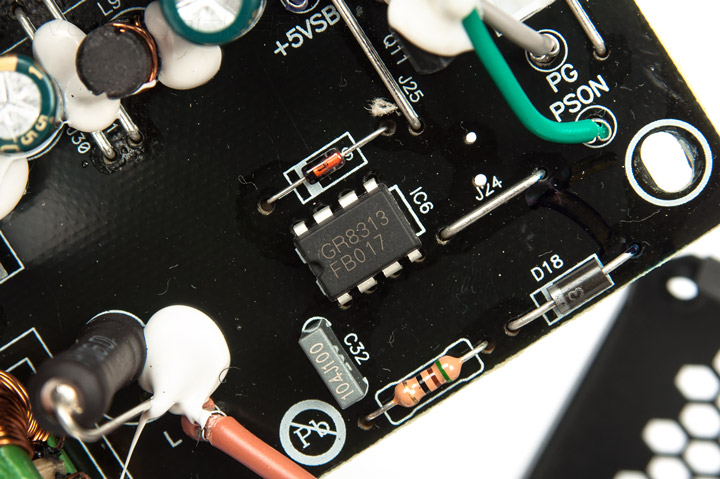

Управляется он с ключевыми транзисторами ШИМ-контроллером CM6805BG, который вместе с коммутатором CM03AX расположен на обратной стороне платы, тогда как на лицевой находится лишь чип мониторинга GR8313.

Chieftec GPE-500SChieftec GPE-500S

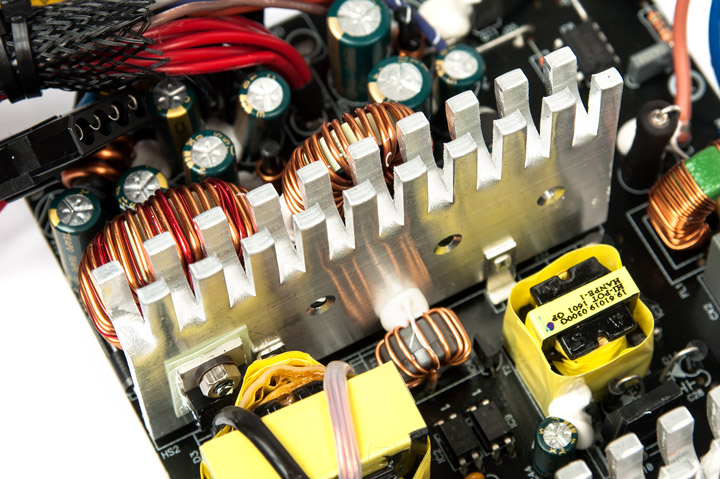

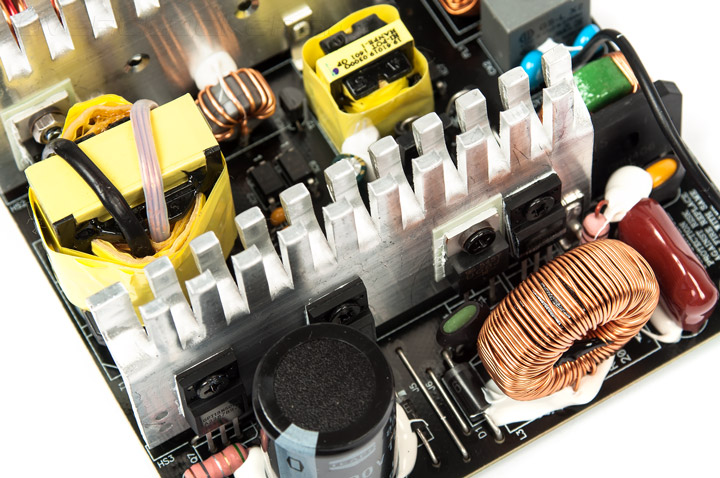

Для охлаждения силовых элементов производитель предусмотрел пару толстых алюминиевых пластинок с ребрами-лепестками на концах. Их обычно быть достаточно для «бронзовых» моделей.

Chieftec GPE-500SChieftec GPE-500S

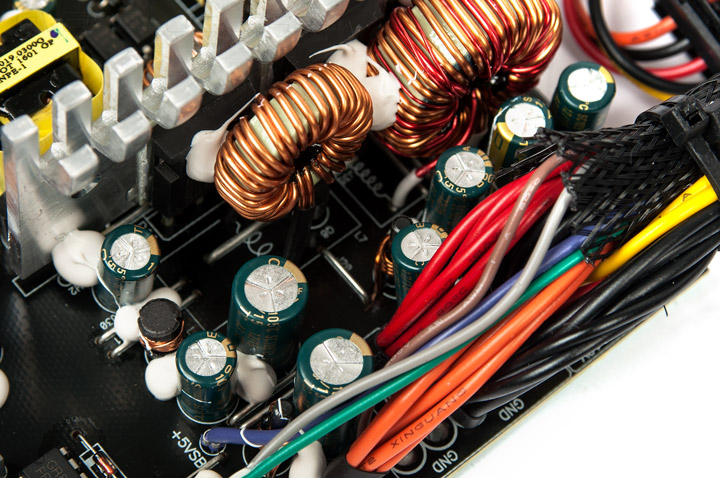

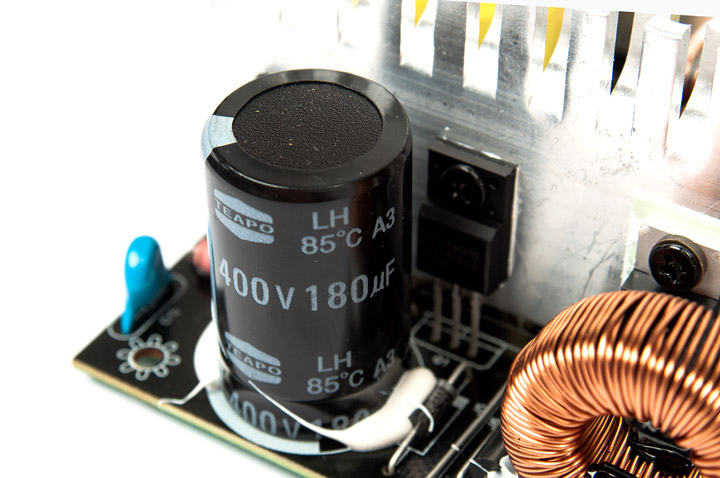

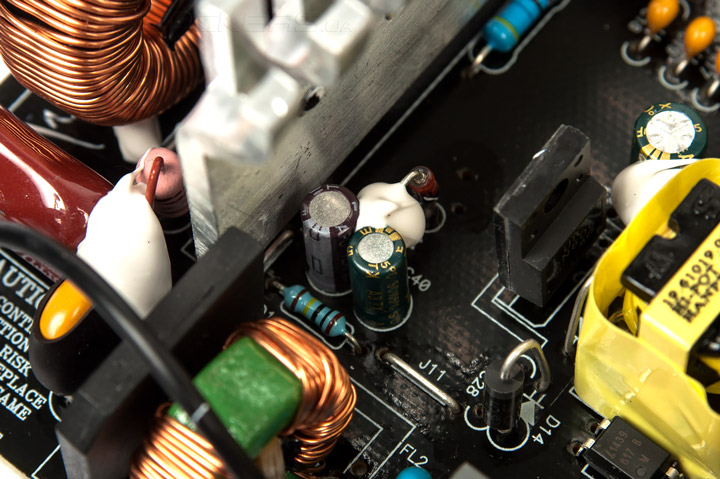

Высоковольтная емкость немного изменилась — теперь установлен конденсатор на 180 мкФ с рабочим напряжением 400 В производства Teapo. Такие же используются и в других цепях.

Chieftec GPE-500SChieftec GPE-500SChieftec GPE-500S

Приемлемый температурный режим в блоке питания поддерживается благодаря все тому же втулочному вентилятору Globe Fan S1202512L с максимальной скоростью вращения 2000 об/мин и двухконтактным подключением.

Chieftec GPE-500S

К счастью, в нашем GPE-500S скорость при максимальной нагрузке достигала лишь 1041 об/мин, что в почти 1,5 раза ниже, чем у Force 500W. В простое и при обычной игровой нагрузке скорость вращения была 715 и 920 об/мин соответственно. В последнем случае, как и при максимальной нагрузке был отчетливый гул.

Методика тестирования

Провести полноценное тестирование без соответствующего стенда сложно, поэтому проверка блока питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:

  • процессор: Intel Core i7-6700K (4,0@4,5 ГГц);
  • материнская плата: ASUS Maximus VIII Impact (Intel Z170);
  • кулер: Prolimatech Megahalems;
  • оперативная память: HyperX HX430C15PB3K2/16 (2x8 ГБ, DDR4-3000, 15-16-16-35-1T);
  • видеокарты: GeForce GTX 780 Ti;
  • накопитель: Kingston SSDNow UV400 240GB (240 ГБ, SATA 6Gb/s).

Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания максимальной нагрузки на систему применялись одновременно запущенные утилиты LinX 0.6.5 и FurMark 1.17.0 в течение 30 мин, а в качестве игровой выступал бенчмарк Valley. При этом второй разъем видеокарты подключался через переходники к кабелям для питания IDE- и SATA-устройств (в таблице VGA2).

Для измерения общей потребляемой мощности системы использовался прибор Basetech Cost Control 3000, также способный выводить на свой ЖК-экран пиковую мощность, силу тока, частоту сети, коэффициент мощности и пр. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора и уровня шума при той или иной нагрузке.

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).

Chieftec GPE-500S

Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Уровень шума измерялся шумомером UNI-T UT352 в обычной тихой комнате на расстоянии 1, 0,5, 0,1 и 0,01 м от испытываемого устройства. При помощи регулятора оборотов и тахометра восстанавливалась скорость вентилятора, соответствовавшая каждому режиму тестирования блока питания. Фоновый шум не превышал 33,4 дБА.

Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.

Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  GTX 780 Ti GTX 780 Ti GTX 780 Ti
Режим Idle Burn, Game Burn, OCCT
Потребляемая мощность, Вт 52 (~42) 351 (~300) 539 (~450)
Линия +3.3V, В 3,36 (+1,8) 3,35 (+1,5) 3,35 (+1,5)
Линия +5V, В 5,15 (+3) 5,26 (+5,2) 5,28 (+5,6)
Линия +12V1 (MB), В 12,14 (+1,1) 11,83 (–1,4) 11,78 (–1,8)
Линия +12V2 (CPU), В 12,13 (+1,08) 11,84 (–1,3) 11,79 (–1,7)
Линия +12V3 (VGA1), В 12,14 (+1,1) 11,85 (–1,2) 11,84 (–1,3)
Линия +12V4 (VGA2), В 12,13 (+1,08) 11,68 (–2,7) 11,71 (–2,4)
Скорость вращения вентилятора, об/мин 715 920 1041
Уровень шума, дБА (1 м) 34,1 34,3 34,9
Уровень шума, дБА (50 см) 34,2 34,8 35,2
Уровень шума, дБА (10 см) 36,2 40,3 43,1
Уровень шума, дБА (1 см) 42,4 48,4 53,3
Термодатчик №1 24,7 24,6 24,9
Термодатчик №2 25,3 32 32,7
Термодатчик №3 30,7 45,8 49
Термодатчик №4 48,5 63,3 64,2
Термодатчик №5 35,3 65,2 69,2

Итак, как и ожидалось от бюджетной модели с групповой стабилизацией, наблюдаются просадки по линии +12V, но ниже порога 3% напряжение не заходило. С каналом +5V делать чуть хуже — 5,6% выше нормы при максимальной нагрузке. С обычной игровой проблема наблюдается не так сильно.

Выводы

Компания Chieftec уже более 15 лет присутствует на отечественном рынке и за это время у нее появилась неплохая армия фанатов, а учитывая большое количество бюджетных моделей в активе вендора, то при выборе недорогих блоков питания ее продукция становится одна из востребованных. Например, рассмотренный GPE-500S серии Eco вполне может подойти для постройки современной игровой машины среднего уровня. Хорошее качество исполнения с привлекательным внешним видом станут неплохим подспорьем при выборе, учитывая его умеренный уровень шума и конкурентную цену на фоне китайских «нонеймов». Мощности достаточно даже для высокоуровневых комплектующих, но производитель оснастил блок минимумом разъемов и для подключения прожорливых карт придется прибегнуть к переходнику. Либо обратить внимание на модели серии Force, которые шумнее, чем устройства Eco. Так что, здесь уже дело вкуса и личных предпочтений.
