Обзор блока питания Chieftec ELP-700S серии Element и мощностью 700 Вт

Продукция компании Chieftec по-прежнему занимает лидирующие строчки в числе предложений на нашем рынке. И это неудивительно, учитывая былую славу этого бренда, а также неплохое соотношение цена/качества у решений, которые предлагает производитель. В последнее время компания балует потребителя всевозможными новинками, с одной из которых мы уже познакомились в прошлом недавнем материале. Теперь настал черед с еще одной — с блоком питания серии Element. Решения этой линейки обладают одной линией +12V и максимальным КПД 85%, оснащаются 120-мм вентилятором, активным PFC, но при этом рассчитаны лишь на сети с напряжением 230 В. В серию Element входят устройства мощностью от 350 до 700 Вт, и к нам на тестирование попало самое старшее из них.

Chieftec Element ELP-700S

Chieftec Element 700W (ELP-700S)

Упаковка блока питания в фирменном как для Chieftec лаконичном стиле — указаны лишь серия и модель устройства, более ничего полезного пользователь на ней не найдет.

Chieftec Element ELP-700S

Не менее скромным оказался и комплект поставки, который включал в себя набор монтажных винтиков и сетевой шнур.

Chieftec Element ELP-700S

Все шлейфы питания несъемные:

  • один для питания материнской платы (52 см);
  • один с 8-контактными (4+4) разъемами для питания процессора (54 см);
  • один с двумя 8-контактными (6+2) разъемами для питания видеокарт PCI-E (53 см);
  • два с тремя разъемами питания для SATA-устройств (53+16+16 см);
  • один с двумя разъемами питания для IDE-устройств и одним для FDD (53+15+15 см).

В нейлоновую оплетку заключен только кабель питания материнской платы, остальные имеют архаичный вид, что не всем пользователям может понравиться, даже экономным.

Внешний вид Chieftec Element ничем не отличается от прочих решений для розничного рынка: черный корпус и хромированная проволочная решетка. Глубина устройства всего 140 мм и блок без проблем станет в подавляющем большинстве корпусов.

Chieftec Element ELP-700S

Если смотреть характеристики новинки, то они обещают 648 Вт по линии +12 В и комбинированную мощность 130 Вт по +3,3 и +5 вольт. Вполне неплохо для современного устройства.

Chieftec Element ELP-700S

Остальные каналы также на современном уровне.

Chieftec Element ELP-700S +3.3V +5V +12V1 –12V +5Vsb
Макс. ток нагрузки, А 22 22 54 0,3 2,5
Комбинированная мощность, Вт 130  648 3,6 12,5
Общая максимальная мощность, Вт 750

Блок питания оснащен защитами от пониженного и повышенного напряжения, от короткого замыкания, перегрузки выходных линий, также присутствует автоматическая регулировка оборотов вентилятора. Присутствует модуль APFC, но сетевое напряжение ограничено лишь 230 В, и при работе в проблемных регионах лучше дополнительно обзавестись источником бесперебойного питания.

Схемотехника рассматриваемой модели выполнена на доступной платформе CWT с групповой стабилизацией выходных напряжений. Такая же нам встречалось ранее в блоке Chieftec PSF-400B.

Chieftec Element ELP-700SChieftec Element ELP-700S

Монтаж аккуратный, но видна бюджетность устройства.

Chieftec Element ELP-700S

Несмотря на это, нигде никакой экономии не замечено, входной фильтр собран полностью.

Chieftec Element ELP-700S

Силовые элементы охлаждаются толстыми алюминиевыми пластинами с ребрами-лепестками на концах, которые увеличивают площадь рассеивания тепла. Диодный мост лишен радиатора, хотя на такой мощности обычно он встречается, даже у конкурентов на такой же платформе.

Chieftec Element ELP-700S

Управляется блок ШИМ-контроллером CM6805BG, дежурное напряжение возложено на чип TNY177PN, а за мониторинг отвечает микросхема ST9S313A.

Chieftec Element ELP-700SChieftec Element ELP-700SChieftec Element ELP-700S

Во входной цепи установлен конденсатор на 390 мкФ с рабочим напряжением 400 В производства Elite. Честно говоря, в блоках питания, побывавших у нас на тестировании, такой бренд я встречаю впервые. В остальных цепях замечены емкости JunFu, CapXon и… Nippon Chemi-Con. Жаль, последних не сильно много.

Chieftec Element ELP-700SChieftec Element ELP-700SChieftec Element ELP-700S

Пайка платы более-менее аккуратная, но видны незначительные царапины на текстолите.

Chieftec Element ELP-700S

За охлаждение блока отвечает 120-мм вентилятор Yate Loon D12SH-12, основанный на втулке скольжения, с двухконтактным подключением и максимальной частотой вращения 2200 об/мин.

Chieftec Element ELP-700S

 При простое системе вентилятор вращается со скоростью 890 об/мин, которая поднимается еще на 15 единиц во время запуска игровых приложений. Уровень шума при этом на вполне приемлемо уровне. С ростом нагрузки частота вращения поднимается до 1350 об/мин.

Методика тестирования

Провести полноценное тестирование без соответствующего стенда сложно, поэтому проверка блоков питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:

  • процессор: Intel Core i7-6700K (4,0@4,5 ГГц);
  • материнская плата: ASUS Maximus VIII Formula (Intel Z170);
  • кулер: Prolimatech Megahalems;
  • оперативная память: HyperX HX430C15PB3K2/16 (2x8 ГБ, DDR4-3000, 15-16-16-35-1T);
  • видеокарты: Gigabyte GV-N770OC-2GD (GeForce GTX 770);
  • накопитель: Kingston SSDNow UV400 240GB (240 ГБ, SATA 6Gb/s).

Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания игровой нагрузки на систему использовался бенчмарк Valley, а для дополнительной нагрузки запускался параллельно LinX 0.6.7.

Также для максимальной нагрузки была собрана следующая система:

  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).

Здесь тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания в полноэкранном режиме с разрешением 1920х1080.

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток и количество энергии, потраченное на единицу времени. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора и уровня шума при той или иной нагрузке.

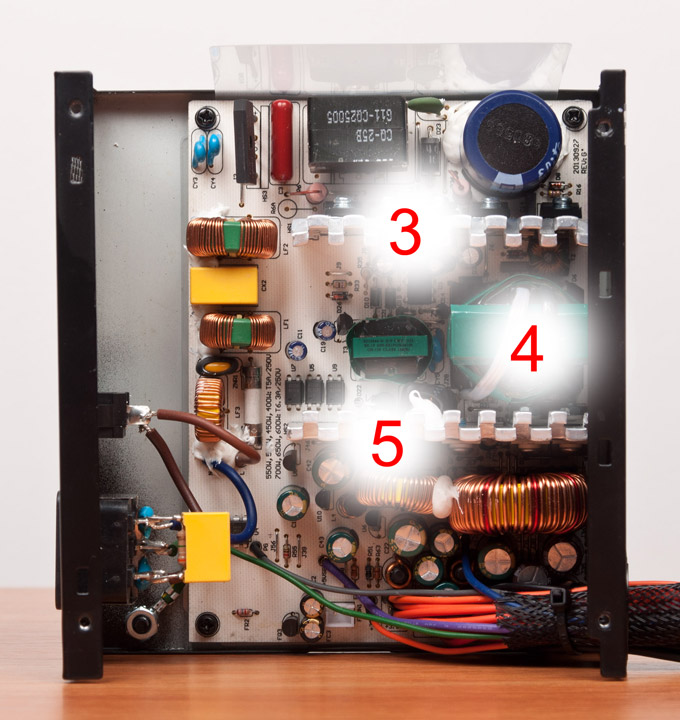

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).

Chieftec Element ELP-700S

Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.

Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  GTX 770 GTX 770 GTX 295 (LGA1366)
Режим Idle Burn, Game+LinX Burn, OCCT
Потребляемая мощность, Вт 50 (42) 376 (320) 720 (600)
Линия +3.3V, В 3,38 (+2,4) 3,38 (+2,4) 3,39 (+2,7)
Линия +5V, В 5,13(+2,6) 5,18 (+3,6) 5,16 (+3,2)
Линия +12V1 (MB), В 12,04 (+0,33) 11,84 (–1,35) 11,85 (–1,26)
Линия +12V2 (CPU), В 12,05 (+0,4) 11,84 (–1,35) 11,86 (–1,18)
Линия +12V3 (VGA1), В 12,05 (+0,4) 11,82 (–1,5) 11,80 (–1,7)
Линия +12V4 (VGA2), В
Скорость вращения вентилятора, об/мин 890 915 1350
Термодатчик №1 22,3 22,9 22,3
Термодатчик №2 25,2 32,1 40,4
Термодатчик №3 28,8 43,2 60,3
Термодатчик №4 37,3 54,4 72,8
Термодатчик №5 30,8 55,4 76,7

Уже давно исследована используемая в таких блоках питания платформа CWT, так что, ничего удивительного в результатах нет. Радует незначительная просадка по линии +12V при нагрузке 600 ватт, которая не достигает и 2%. А вот для напряжения +5 В завышается показатель на 3,6%.

Выводы

Доступные блоки питания Chieftec, как правило, адресованы нетребовательным пользователям, и рассмотренный ELP-700S серии Element не стал исключением. Спартанский комплект поставки с малым количеством кабелей подойдут для сборки системы средней мощности. Возможности блока без проблем обеспечат питанием разогнанный процессор и один мощный видеоадаптер с несколькими накопителями. Уровень шума даже при игровой нагрузке находится на приемлемом уровне, но любителям тишины все же придется присмотреться к более тихим решениям. Так что, если бюджет сильно ограничен, то ELP-700S станет неплохим выбором, учитывая его скромную стоимость в $55.
