Обзор блока питания Chieftec CPS-500S серии Force и мощностью 500 Вт

В начале 2000-х компания Chieftec наряду с AOpen долгое время доминировала на рынке как поставщик качественных и дорогих блоков питания. И если некогда популярный производитель комплектующих с тех пор растерял всю свою прыть, сосредоточившись на готовых системах для торговли и развлечений, то Chieftec продолжает и дальше радовать нас своими источниками питания. За эти 15 лет компания расширила свой модельный ряд и теперь предлагает как продукцию с высоким ценником, так и доступные для рядового пользователя решения. С одним из таких мы и поговорим в рамках данного обзора.

Chieftec Force CPS-500S

Chieftec Force 500W (CPS-500S)

Попавший к нам на тестирование блок питания CPS-500S относится к серии Force, которая недавно была представлена на европейском рынке. Модельный ряд новинки включает решения мощностью от 350 до 750 ватт, обладает КПД 85% (аналог 80 Plus Bronze) и рассчитан на сетевое напряжение 230 В. Целевая аудитория таких блоков — компьютерные энтузиасты с ограниченным бюджетом. Производитель обещает тихую работу системы охлаждения, но это мы еще проверим при тестировании, а пока продолжим знакомство с комплектом поставки и внешним видом устройства.

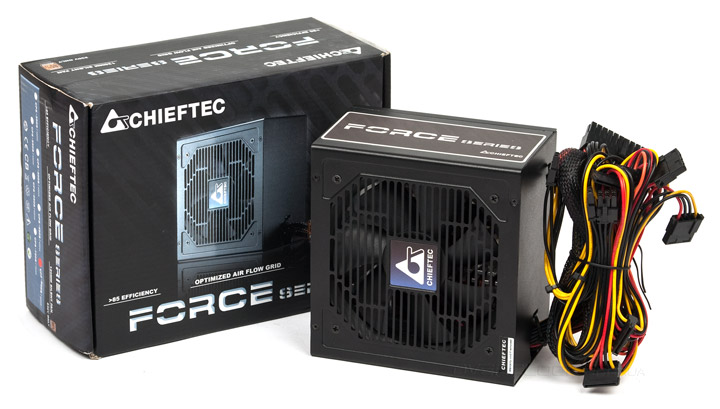

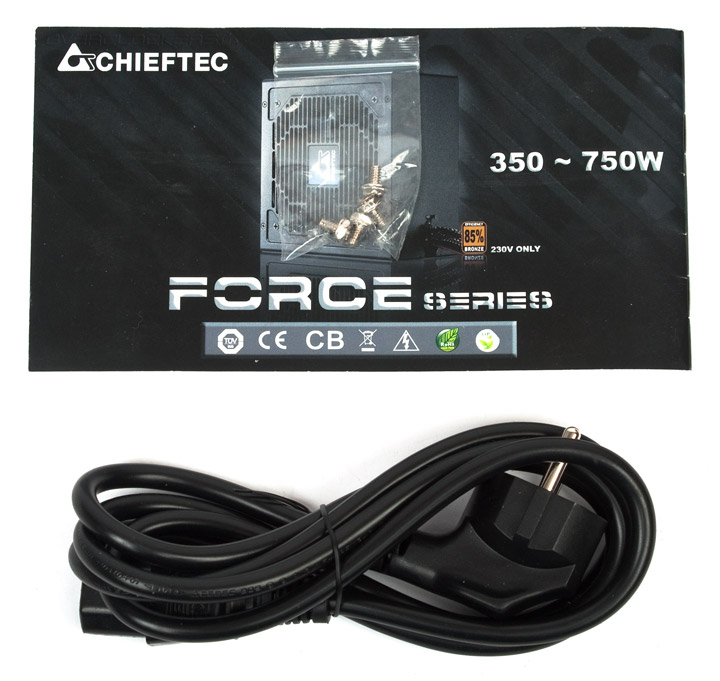

Итак, Force 500W поставляется в черной коробке, на которой кроме снимка блока и названия модели ничего более нет. Помимо источника питания в комплекте можно обнаружить инструкцию, набор крепежных винтов и сетевой шнур.

Chieftec Force CPS-500S

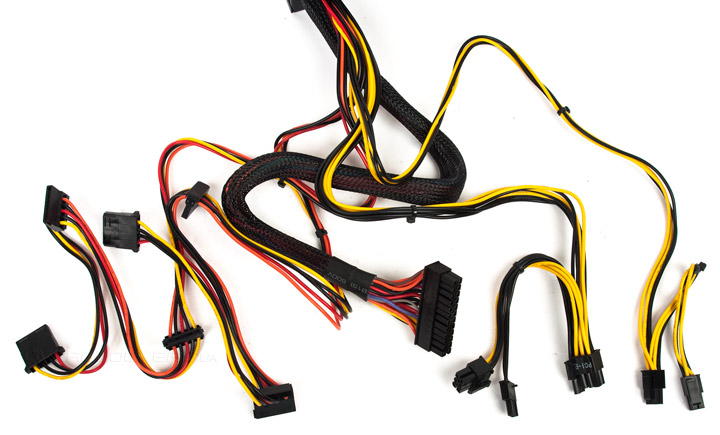

Кабели не отстегиваются, но для доступного устройства это стандартно, как и малое их количество:

  • один с 24-контактным (20+4) разъемом для материнской платы (40 см);
  • один с 8-контактным (4+4) разъемом для процессора (40 см);
  • один с двумя 8-контактными (6+2) разъемами для видеокарты PCI-E (40 см);
  • два с двумя разъемами питания для SATA-устройств и одним IDE (40+15+15 см).
Chieftec Force CPS-500S

Хотя, даже этого хватит для сборки неплохой игровой системы с одной мощной видеокартой, при условии, что блок будет находится в корпусе сверху, иначе придется искать дополнительные удлинители для питания платы и процессора. Все шлейфы обычные, только с 24-контактным разъемом заключен в нейлоновую оплетку.

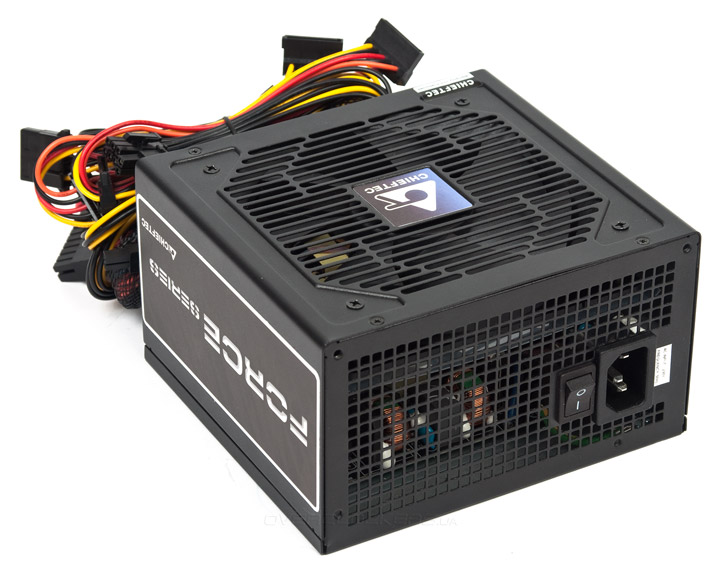

Размеры CPS-500S стандартные (150х140х86 мм), внешне он выглядит свежо за счет штампованных квадратных и прямоугольных отверстий, которые, по заверению производителя, обеспечат лучшую циркуляцию воздуха, чем решетки привычного вида.

Chieftec Force CPS-500S

Черный цвет устройства подчеркивает статус решения для энтузиастов, жаль только корпус выполнен из тонкой стали и вход кабелей в блок не защищен пластиковой гильзой. Но с другой стороны, после сборки системы вряд ли кто-то будет постоянно вынимать источник питания и дергать шлейфы.

Несмотря на всю бюджетность исполнения, Force 500W имеет одно неоспоримое преимущество перед некоторыми конкурентами и старыми моделями Chieftec — наличие всего лишь одной линии +12V, благодаря которой можно избежать перекоса нагрузки. Обычно, когда каналов много, есть вероятность перегрузить один из них и блок уйдет в защиту. Тут этого не будет, а мощность линии в 450 Вт позволит собрать неплохую систему даже с разгоном.

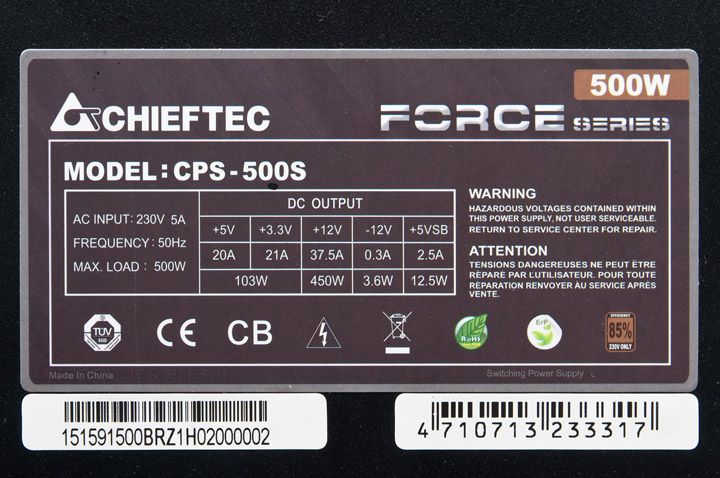

Chieftec Force CPS-500S

Характеристики остальных каналов стандарты для современных блоков питания.

Шина питания +3.3V +5V +12V1 –12V +5Vsb
Макс. ток нагрузки, А 20 21 37,5 0,3 2,5
Комбинированная мощность, Вт 103 450 3,6 12,5
Общая максимальная мощность, Вт 500

Есть активный PFC, но работать можно лишь от напряжения 230 В, т.е. при частых и сильных просадках в сети придется побеспокоиться о источнике бесперебойного питания. Из указанных защит присутствуют от: повышенного и пониженного напряжения, короткого замыкания, перегрузки по мощности. Также обещают автоматическую регулировку скорости вращения вентилятора, что актуально в наше время, когда бесшумность системы уже выходит на передний план.

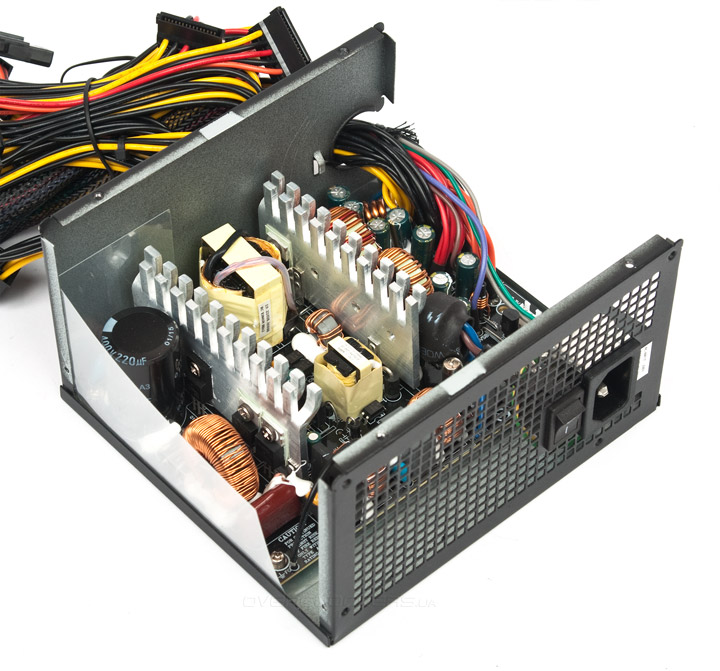

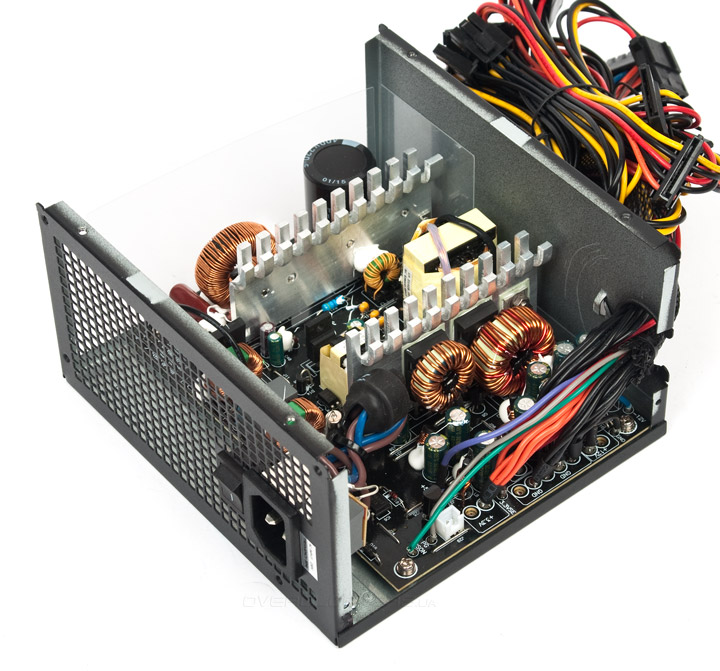

Конструктивно CPS-500S основан, скорее всего, на недорогой платформе CWT. Используются на выходе диодные сборки и групповая стабилизация, что свойственно доступным решениям.

Chieftec Force CPS-500SChieftec Force CPS-500S

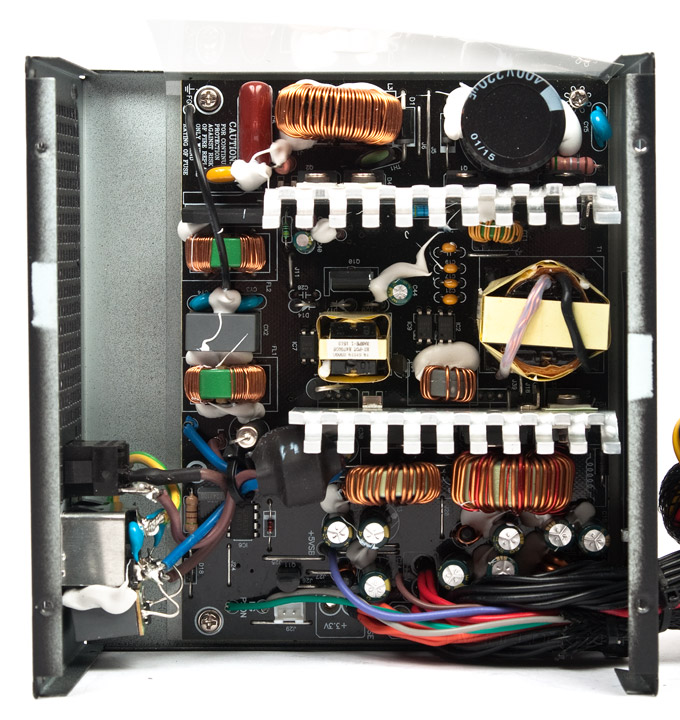

Количество элементов минимально, перемычки, заменяющие компоненты, как это бывает в очень дешевых продуктах производителей «нонейм», отсутствуют, все распределено аккуратно и придраться просто не к чему.

Chieftec Force CPS-500S

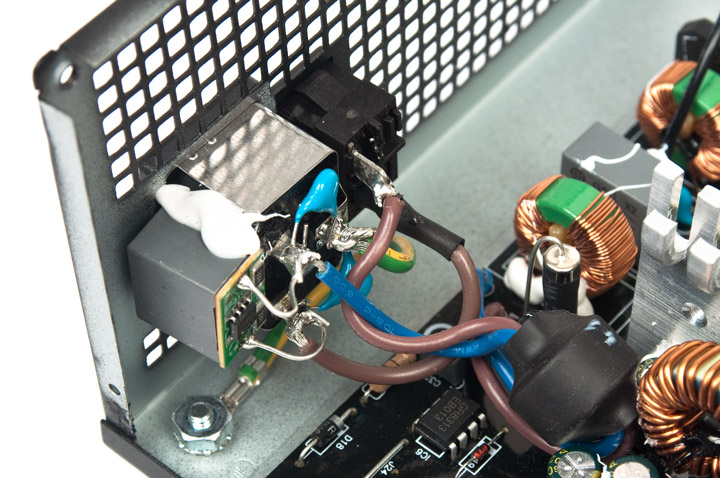

И даже при таком минимализме входной фильтр собран на должном уровне, хотя модуль APFC упрощен и состоит из одного транзистора и диода.

Chieftec Force CPS-500S

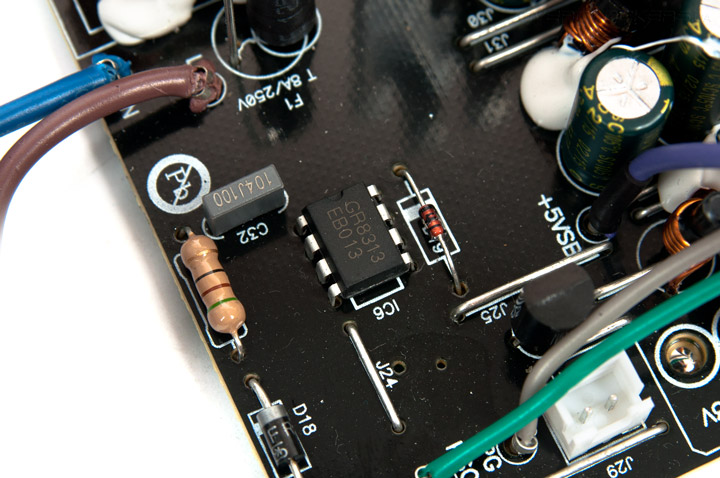

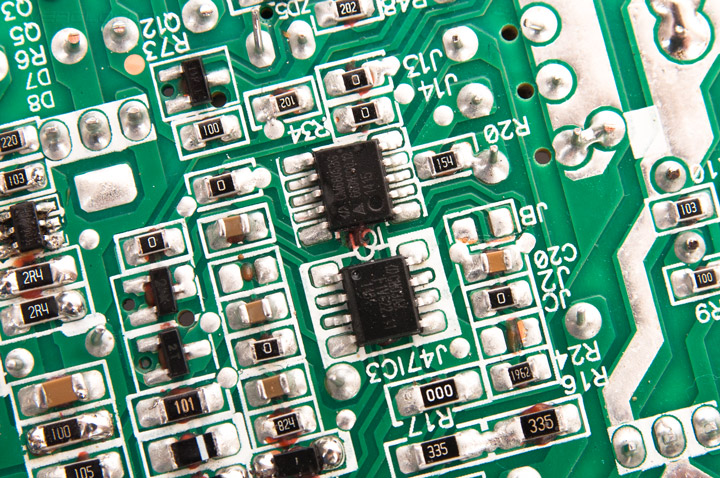

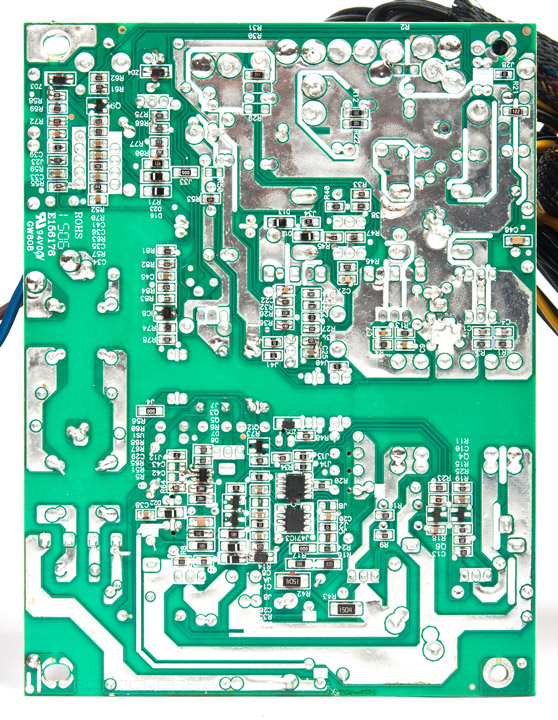

Управляется он, как ключевые транзисторы, ШИМ-контроллером CM6805BG, расположенном вместе с коммутатором CM03AX на обратной стороне платы. На лицевой, среди обилия пустого места, приютился лишь чип мониторинга GR8313.

Chieftec Force CPS-500SChieftec Force CPS-500S

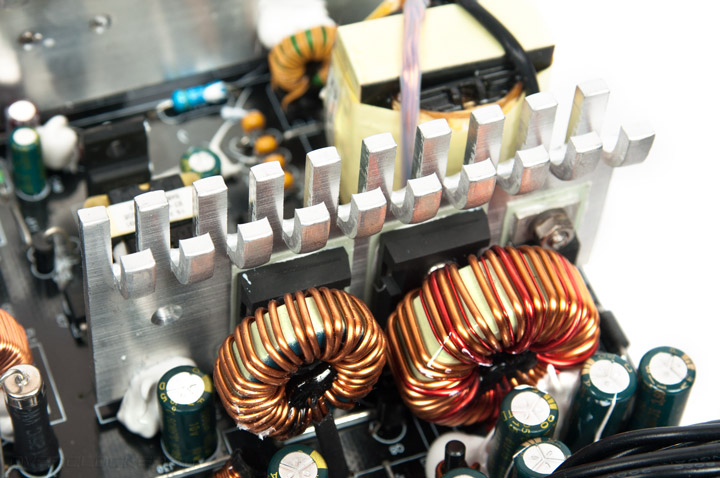

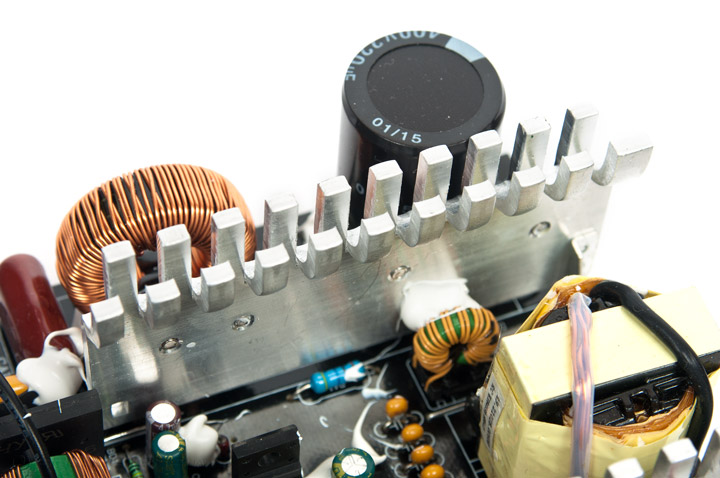

Охлаждение силовых элементов поручено паре небольших алюминиевых радиаторов с расходящимися в стороны лепестками на концах. Учитывая КПД устройства этого вполне достаточно.

Chieftec Force CPS-500SChieftec Force CPS-500S

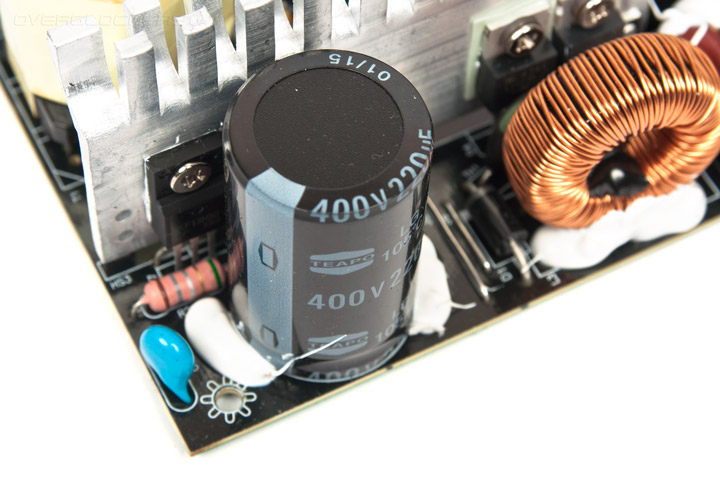

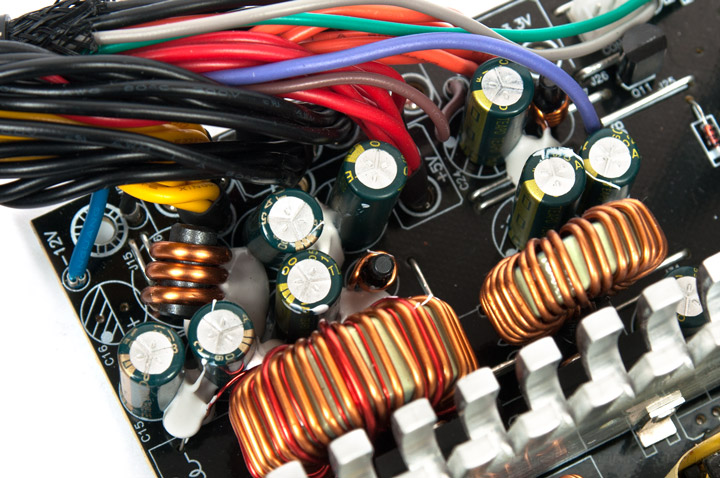

Применяемые емкости Teapo — частый гость бюджетных блоков питания, но и в дорогих устройствах они весьма часто встречаются. Во входной цепи стоит конденсатор на 220 мкФ и 400 В.

Chieftec Force CPS-500SChieftec Force CPS-500S

К качеству пайки особых претензий нет, все чистенько и аккуратненько, не считая нескольких чуть сдвинутых элементов.

Chieftec Force CPS-500S

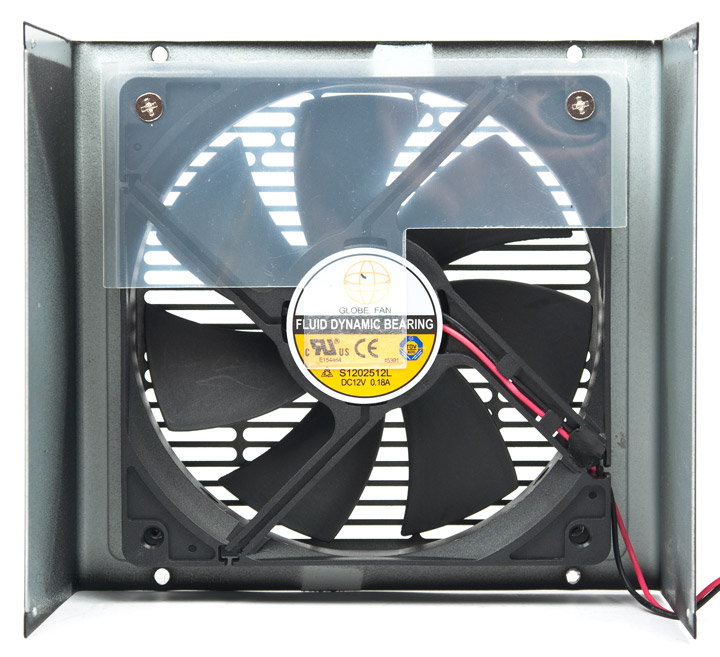

За поддержание приемлемого температурного режима внутри устройства отвечает 120-мм вентилятор на подшипнике скольжения Globe Fan S1202512L с максимальной скоростью вращения 2000 об/мин и двухконтактным подключением. Для направления потока воздуха предусмотрена пластиковая накладка.

Chieftec Force CPS-500S

Во время простоя вентилятор вращается с частотой около 770 об/мин, но в тихой системе его отчетливо слышно. При 50% нагрузке на блок скорость поднимается до 900 об/мин и доходит уже до 1440 об/мин при практическом номинале устройства. Уровень шума, естественно, в таком режиме очень высокий.

Методика тестирования

Провести полноценное тестирование без соответствующего стенда затруднительно, поэтому проверка блока питания осуществлялась с использованием обычной системы. В отличие от предыдущих материалов сейчас было решено отдать предпочтение более современной и экономичной платформе, которая была собрана из следующих компонентов:

  • процессор: Intel Core i7-6700K (4,0@4,5 ГГц);
  • материнская плата: ASUS Maximus VIII Extreme (Intel Z170);
  • кулер: Prolimatech Megahalems;
  • оперативная память: HyperX HX424C12SBK2/16 (2x8 ГБ, DDR4-2400@3000, 15-16-16-35-1T);
  • видеокарты: Gigabyte GV-N770OC-2GD (GeForce GTX 770), Inno3D GeForce GTX 295 Platinum (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).

Тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания в экранном режиме, разрешение при этом выбиралось 1920х1080 точек, сложность шейдеров оставалась по умолчанию. Помимо этого был добавлен игровой режим и в качестве приложения использовался бенчмарк Valley (только для карты GeForce GTX 770).

Для измерения общей потребляемой мощности системы использовался прибор Basetech Cost Control 3000, также способный выводить на свой ЖК-экран пиковую мощность, силу тока, частоту сети, коэффициент мощности и пр. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора и уровня шума при той или иной нагрузке.

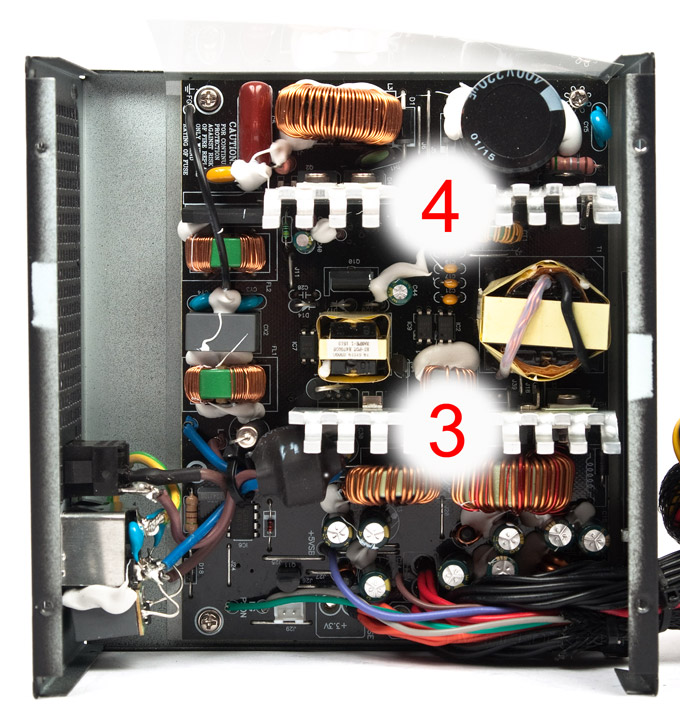

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).

Chieftec Force CPS-500S

Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Уровень шума измерялся шумомером UNI-T UT352 в обычной тихой комнате на расстоянии 1, 0,5, 0,1 и 0,01 м от испытываемого устройства. При помощи регулятора оборотов и тахометра восстанавливалась скорость вентилятора, соответствовавшая каждому режиму тестирования блока питания. Фоновый шум не превышал 34,9 дБА.

Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.

Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  GTX 770 GTX 770 GTX 770 GTX295
Режим Idle Burn, Valley Burn, OCCT Burn, OCCT
Потребляемая мощность, Вт 57 (~45) 337 (~285) 414 (~340) 547 (~440)
Линия +3.3V, В 3,36 (+1,8) 3,31 (+0,3) 3,28 (–0,06) 3,27 (–0,09)
Линия +5V, В 5,13 (+2,6) 5,18 (+3,6) 5,19 (+3,8) 5,22 (+4,4)
Линия +12V, В 12,13 (+1,08) 11,74 (–2,2) 11,64 (–3) 11,41 (–5)
Скорость вращения вентилятора, об/мин 774 902 1088 1444
Уровень шума, дБА (1 м) 35 35,6 37,2 41,3
Уровень шума, дБА (30 см) 35,6 36,4 38,3 44,3
Уровень шума, дБА (10 см) 41,6 43,8 48 55,8
Уровень шума, дБА (1 см) 46,1 51 55,2 65,3
Термодатчик №1 24,5 25,5 26 25,1
Термодатчик №2 26 32,6 33,4 36,4
Термодатчик №3 34,8 59,9 61,3 70,9
Термодатчик №4 29,5 43,2 43,8 50,5

Судя по результатам, использовать Chieftec CPS-500S на пределе своих возможностей не стоит. Во-первых, при нагрузке более 85% от номинала у него сильно падает напряжение по каналу +12V. Во-вторых — уровень шума значительно вырастет по сравнению с менее потребляемым режимом. Оптимальный вариант — 75%, что соответствует требованиям по использованию блоков питания в компьютерах. Тут и напряжения будут в норме, и уровень шума не так высок.

Выводы

Новая серия блоков питания Force компании Chieftec непременно станет популярной среди экономных энтузиастов и сборщиков готовых систем, для которых уровень шума не так критичен. Внешний вид таких устройств впишется в любой «геймерский» корпус, а количество кабелей и разъемов будет достаточным для постройки даже мощного ПК.

Протестированный Chieftec CPS-500S можно без проблем рекомендовать для разогнанных систем с картами среднего уровня. Но у этой модели есть дешевые конкуренты от именитых производителей, также оснащенные одной мощной линией +12V. Кроме того, если одним из критериев выбора будет низкий уровень шума, то доплатив около $20 можно будет приобрести куда более тихие решения. Учитывая недавнее появление серии Force, вполне возможно, что через время модельный ряд подешевеет и тогда новинка серьезно потеснит старичков на рынке.
