Обзор блока питания Chieftec Core мощностью 600 Вт. Золото занедорого

Долгое время на рынке энергоэффективных источников питания царили высокоуровневые решения, цена которых раза в три-четыре превышала стоимость обычных или даже «бронзовых» моделей. Со временем схемотехника, отвечающая требованием 80 Plus Gold, стала проще и доступнее, появились дешевые представители с «золотым» сертификатом. Например, представленные Chieftec весной этого года модели новой серии Core, с одним из представителей которых мы и познакомимся.

Chieftec Core 600W (BBS-600S)

Chieftec Core 600W (BBS-600S)

К нам на тестирование попал блок питания мощностью 600 Вт, тогда как в линейке еще присутствуют решения на 500 и 700 ватт. Все они представлены в компактном корпусе, оснащены 120-мм вентилятором и обладают единственной линией на 12 В. Модульная конструкция в серии Core пока не предусмотрена.

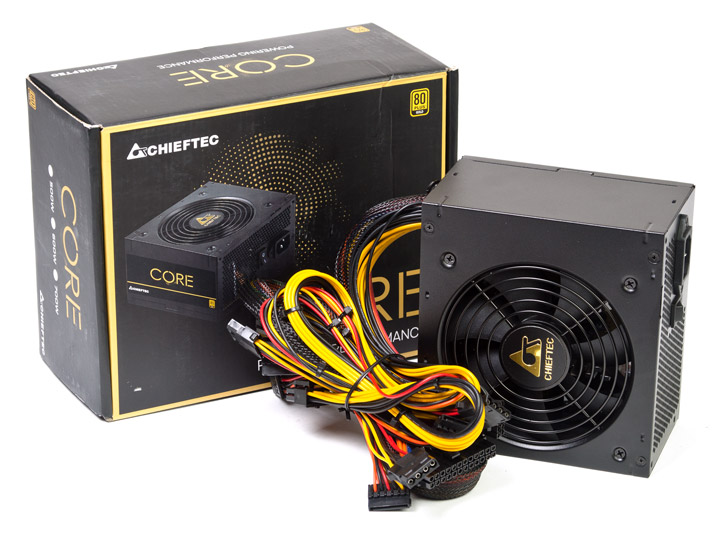

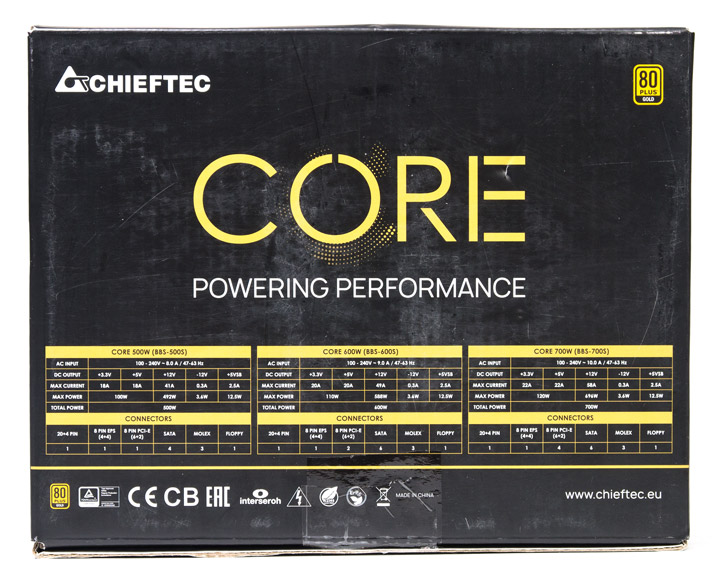

Блок питания поставляется в черной коробке с желтыми элементами, на лицевой стороне которой изображено само устройство, а на обратной — характеристики устройств в серии. Это уже второй источник питания Chieftec, побывавший у нас на тестировании, упаковка которого весьма информативна по сравнению с решениями прошлых серий. Видимо, в компании за столько лет наконец-то осознали, что розничный рынок немного отличается от корпоративного.

Chieftec Core 600W (BBS-600S)Chieftec Core 600W (BBS-600S)

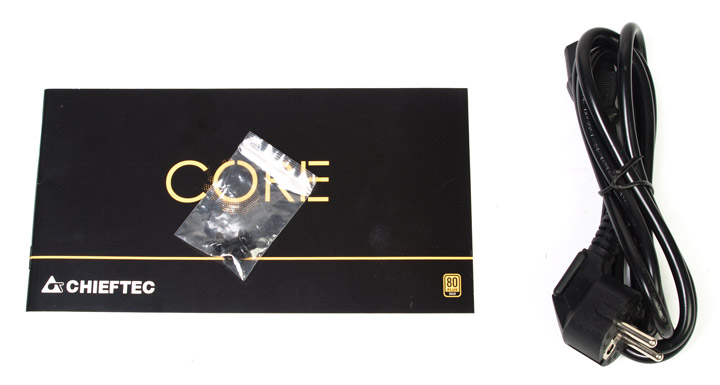

В комплекте пользователь найдет инструкцию, набор монтажных болтиков и сетевой шнур — необходимый минимум для установки устройства в систему.

Chieftec Core 600W (BBS-600S)

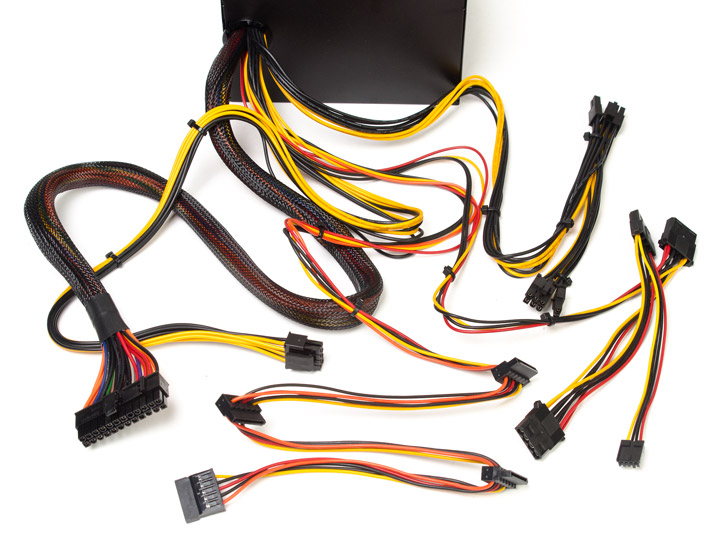

Все кабели у Core 600W стационарные и не отстегиваются, количество их следующее:

  • один с 24-контактным разъемом для питания материнской платы (65 см);
  • один с 8-контактным (4+4) разъемом для питания процессора (66,5 см)
  • один с двумя 8-контактными (6+2) разъемами для питания видеокарты PCI-E (51 см);
  • один с четырьмя разъемами питания для SATA-устройств (51+16+16+16 см);
  • один с тремя разъемами питания для IDE-устройств и одним для FDD (51+14,5+14,5+14 см).
Chieftec Core 600W (BBS-600S)

Как видим, набор не велик, но его должно хватить для постройки среднестатистической игровой системы с одной картой и парой накопителей. Радует приличная длина основных шлейфов, которая позволит без проблем установить блок снизу в большом и просторном корпусе, при этом не прибегая к удлинителям, как это обычно бывает с короткими проводами. К сожалению, в нейлоновой оплетке оказался лишь кабель для питания материнской платы, остальные без нее.

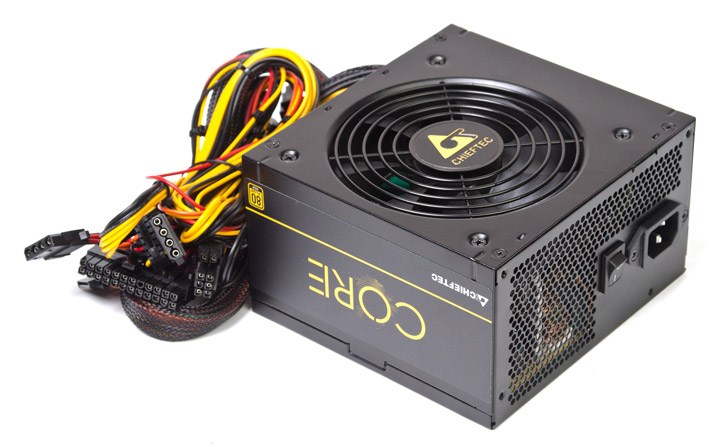

По внешнему виду рассматриваемый блок ничем не отличается от современных устройств для розничного рынка. Черный корпус дополнен окрашенной в тот же цвет решеткой над вентилятором. На внешней стенке присутствует выключатель. Также стоит отметить небольшую глубину BBS-600S — всего 140 мм.

Chieftec Core 600W (BBS-600S)

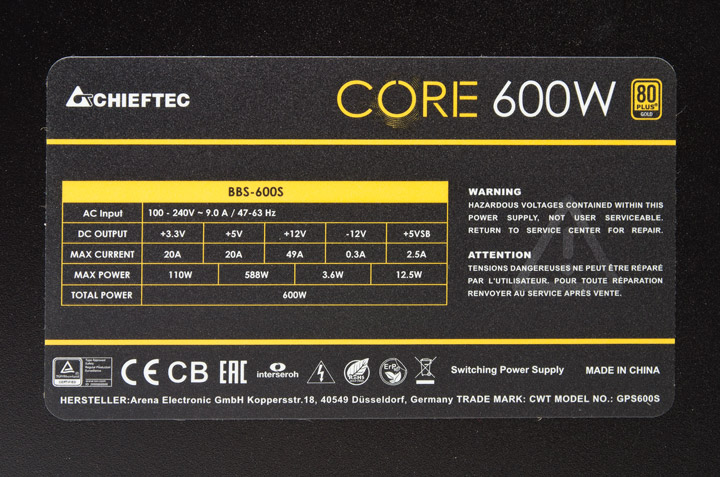

По своим возможностям блок соответствует современным нормам, когда все питание сосредоточено на 12-вольтовой линии. По ней Core 600W способен выдать почти всю номинальную мощность — 588 Вт, чего будет достаточно для питания мощного процессора с прожорливой видеокартой. Низковольтным линиям отведено лишь 110 ватт общей мощности, но для современного ПК этого хватит с головой.

Chieftec Core 600W (BBS-600S)

Для дежурного напряжения предусмотрено 12,5 Вт, а напряжение –12В довольствуется 0,3А.

Chieftec Core 600W +3.3V +5V +12V1 –12V +5Vsb
Макс. ток нагрузки, А 20 20 49 0,3 2,5
Комбинированная мощность, Вт 110 588 3,6 12,5
Общая максимальная мощность, Вт 650

Блок соответствует стандарту энергоэффективности 80 Plus Gold и обладает активным PFC, диапазон входного напряжения при этом находится в пределах 100–240 вольт. Из доступных защит заявлены следующие: от повышенного напряжения в сети, от перегрузки и короткого замыкания. Есть автоматический контроль скорости вентилятора.

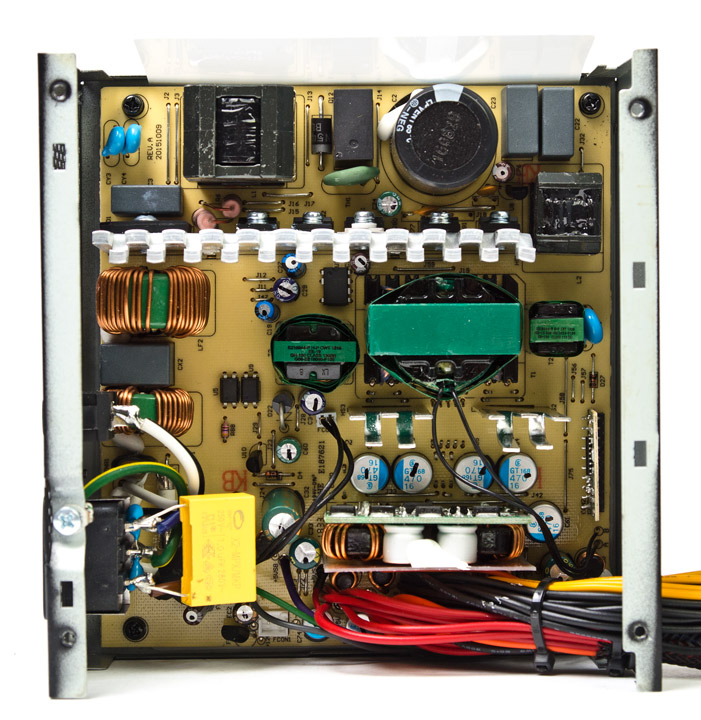

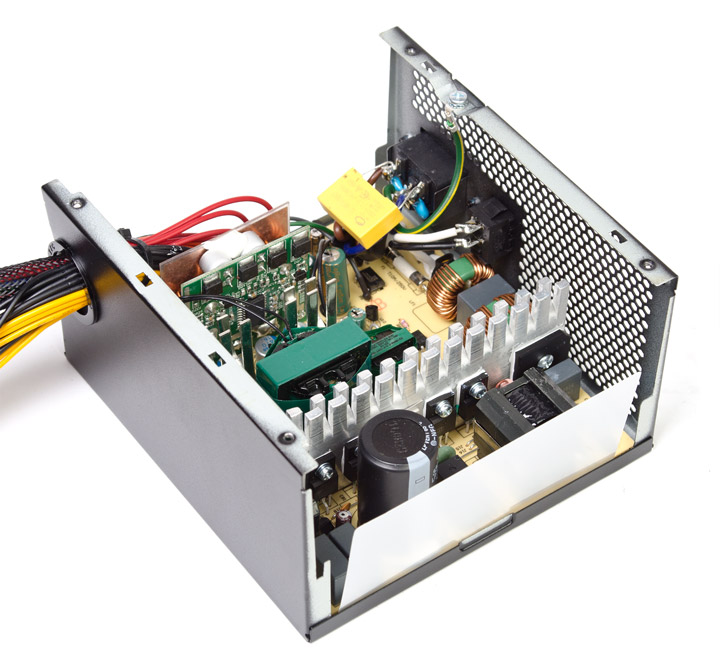

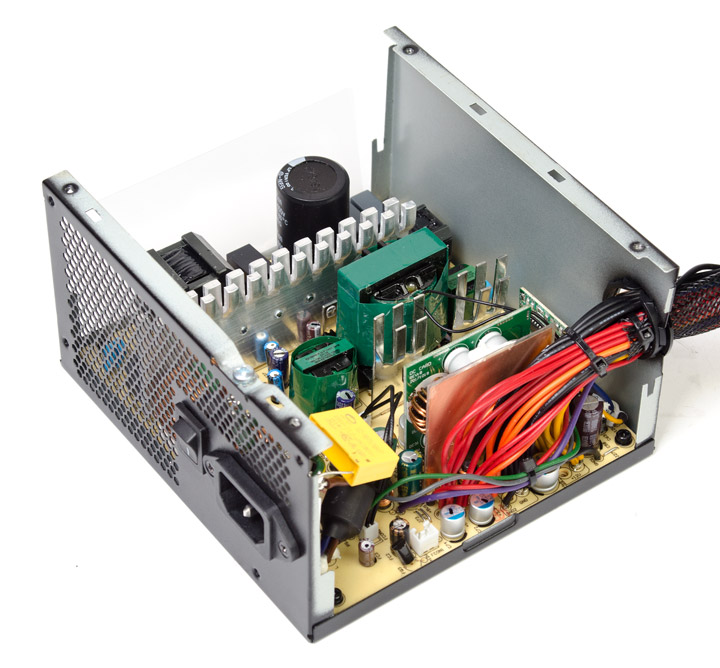

Внутри казалась «золотая» платформа CWT, но это и не было неожиданностью, так как на этикетке устройства указан разработчик и даже модель, на базе которой выполнен наш подопечный. В его схемотехнике используется резонансный преобразователь в высоковольтной цепи и синхронный выпрямитель с DC/DC-преобразователями в низковольтной. Такие наработки на заре появления «золотых» решений использовались исключительно в дорогих устройствах, теперь же они, как видим, доступны и в бюджетных продуктах.

Chieftec Core 600W (BBS-600S)Chieftec Core 600W (BBS-600S)

Блок собран добротно, какой-либо экономии на компонентах не замечено. Конечно, элементная база недорогая, но все находится на своих местах.

Chieftec Core 600W (BBS-600S)

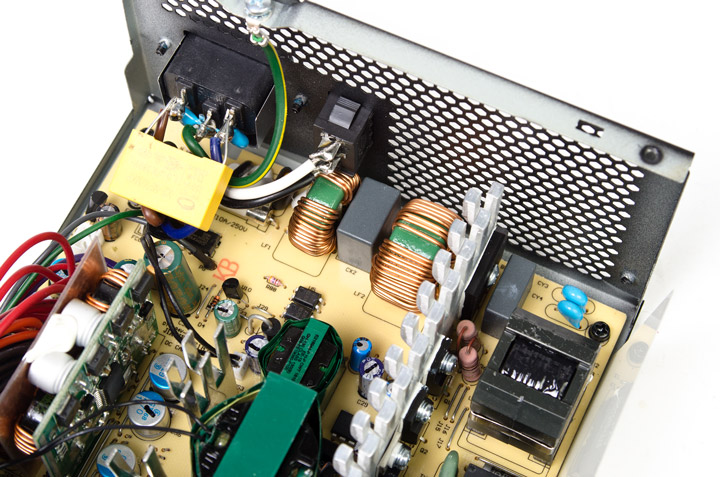

Входной фильтр собран полностью, есть даже варистор и реле, отключающее термистор, ограничивающий ток заряда входной емкости.

Chieftec Core 600W (BBS-600S)Chieftec Core 600W (BBS-600S)

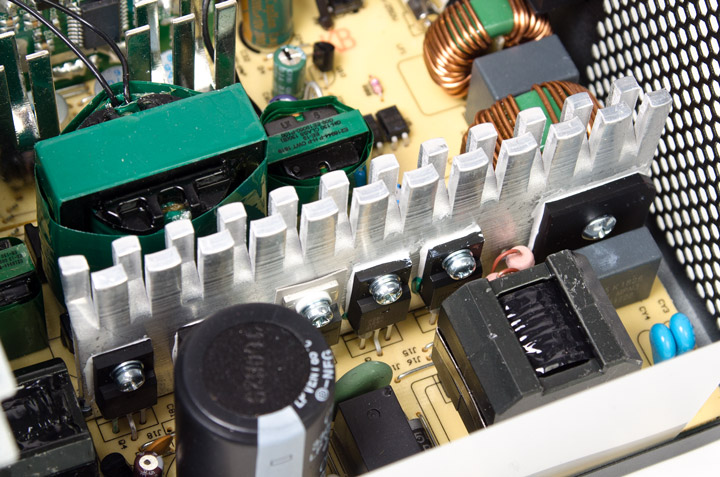

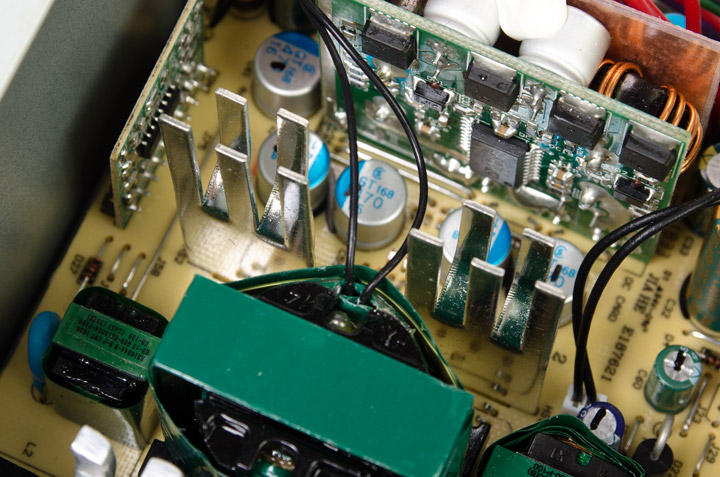

Силовые элементы охлаждаются общей продолговатый толстой пластинкой-радиатором с ребрами-лепестками в верхней части. Учитывая КПД устройства этого вполне должно хватить. Для синхронного выпрямителя предусмотрены две тонкие пластинки, тоже с лепестками на концах, которые отбирают тепло у тыльной стороны печатной платы, где распаяны транзисторы.

Chieftec Core 600W (BBS-600S)Chieftec Core 600W (BBS-600S)

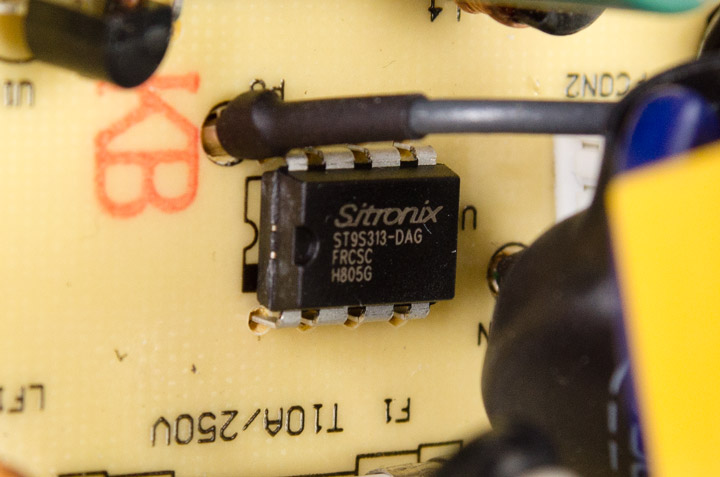

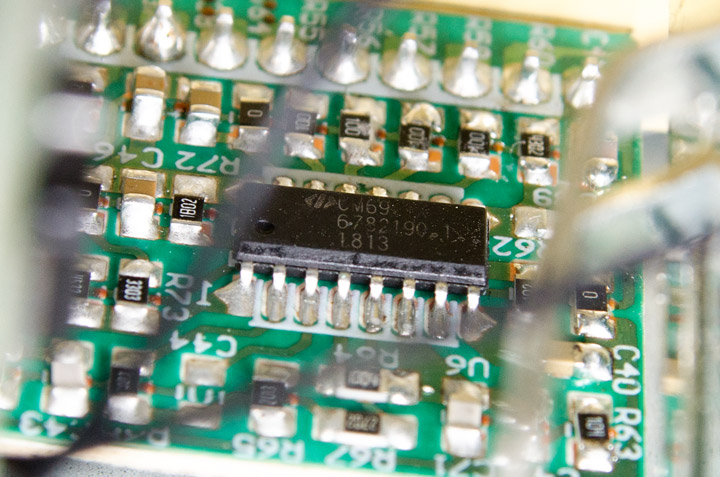

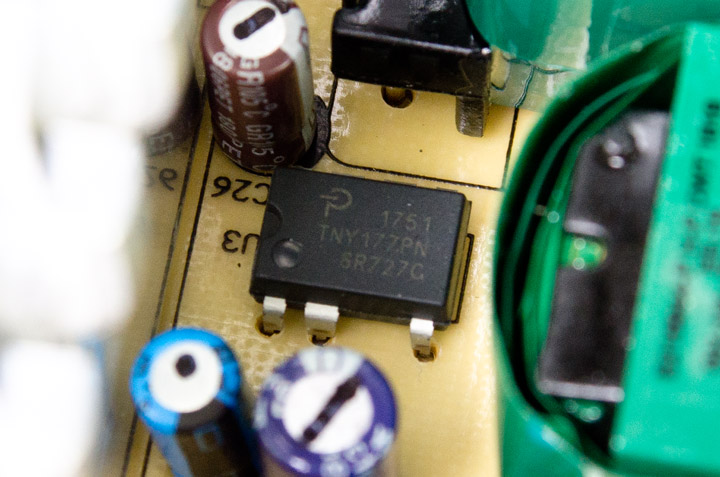

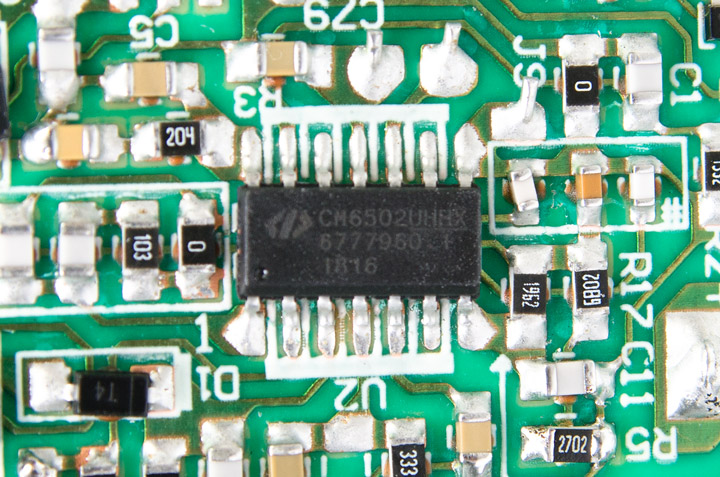

Управление блоком питания возложено на контроллеры CM6901 (резонансный преобразователь и синхронный выпрямитель) и CM6502 (активный PFC). Дежурное напряжение реализовано на чипе TNY177PN, а мониторинг реализован посредством микросхемы ST9S13-DAG.

Chieftec Core 600W (BBS-600S)Chieftec Core 600W (BBS-600S)Chieftec Core 600W (BBS-600S)Chieftec Core 600W (BBS-600S)

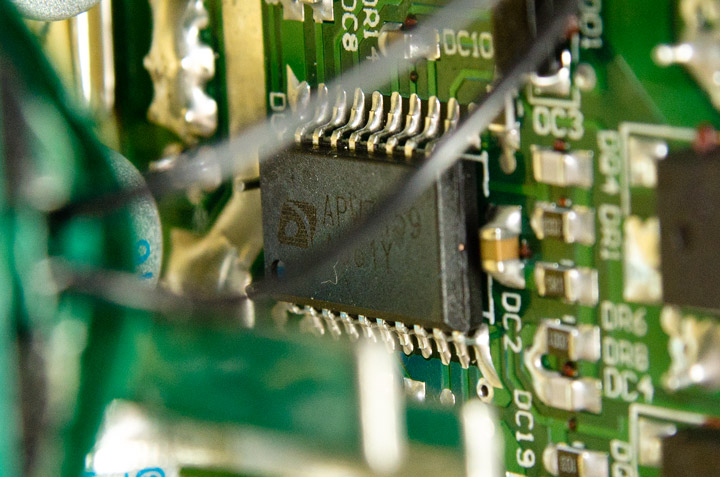

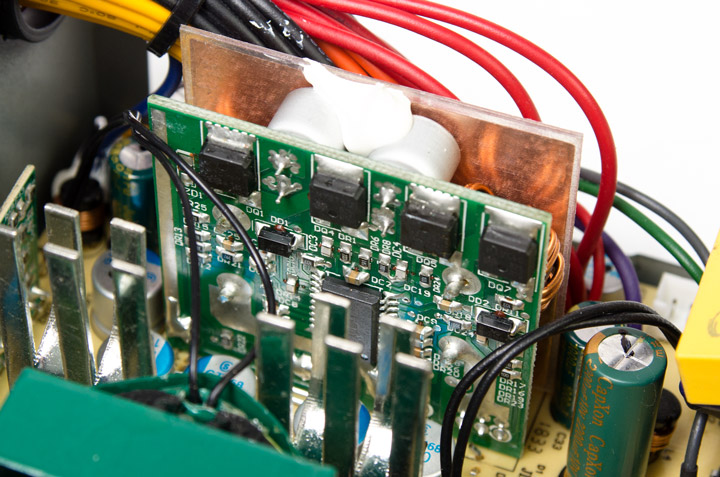

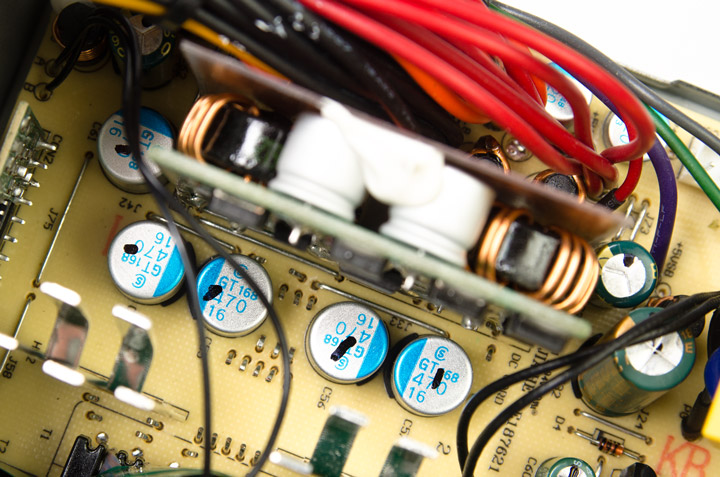

DC/DC-преобразователи низковольтных линий расположены на отдельной общей платке и управляются ШИМ-контроллером APW7159.

Chieftec Core 600W (BBS-600S)Chieftec Core 600W (BBS-600S)

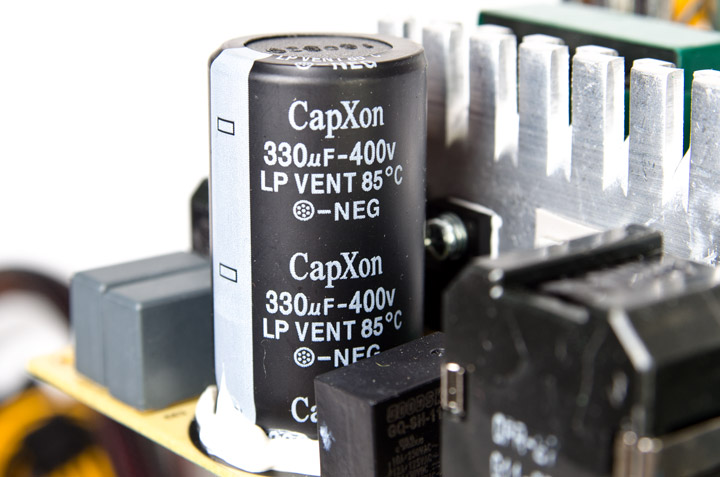

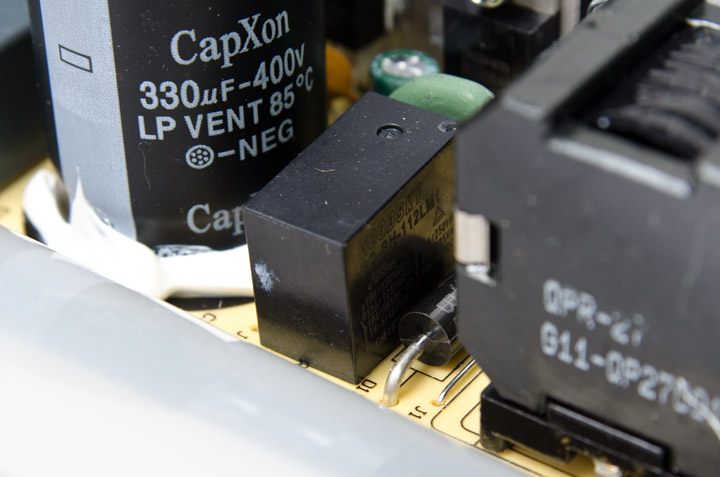

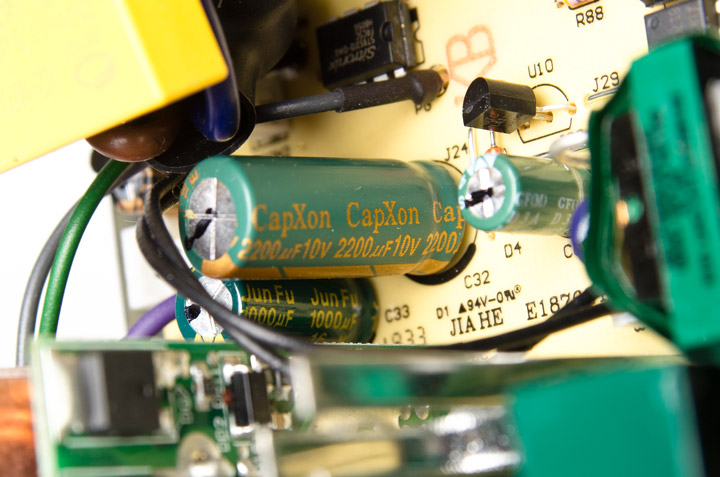

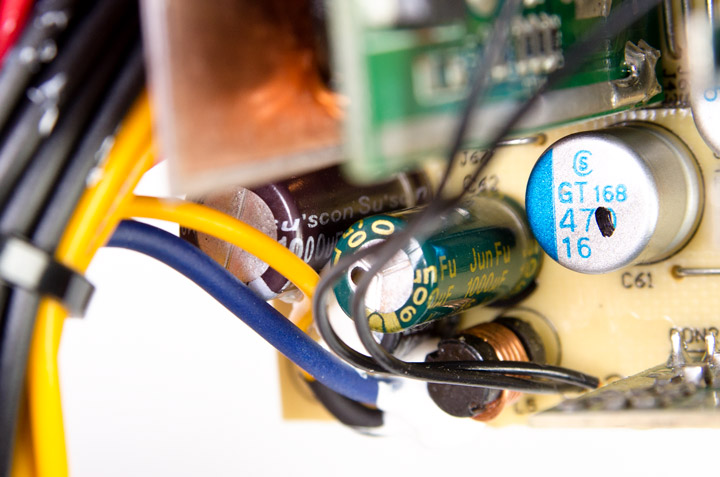

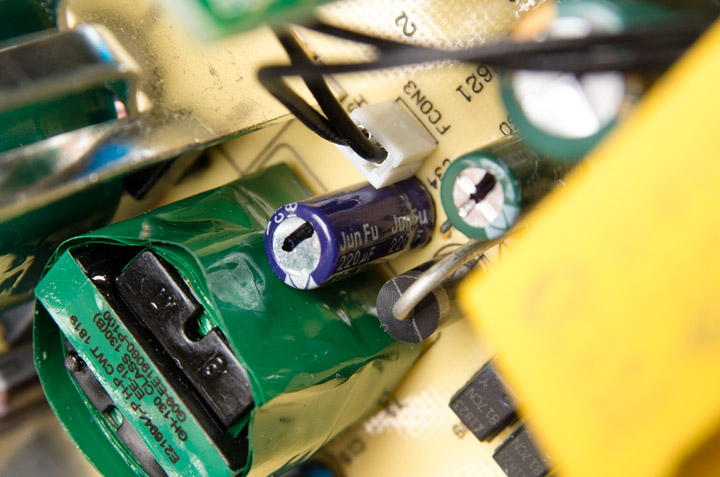

Во входной цепи установлен конденсатор на 330 мкФ с рабочим напряжением 400 В и температурой 85 °C производства CapXon. В остальных цепях также присутствуют емкости этой фирмы и даже JunFu c Su’scon. Скажем так, бюджетненько. В выходной цепи используются полимерные конденсаторы.

Chieftec Core 600W (BBS-600S)Chieftec Core 600W (BBS-600S)Chieftec Core 600W (BBS-600S)Chieftec Core 600W (BBS-600S)Chieftec Core 600W (BBS-600S)

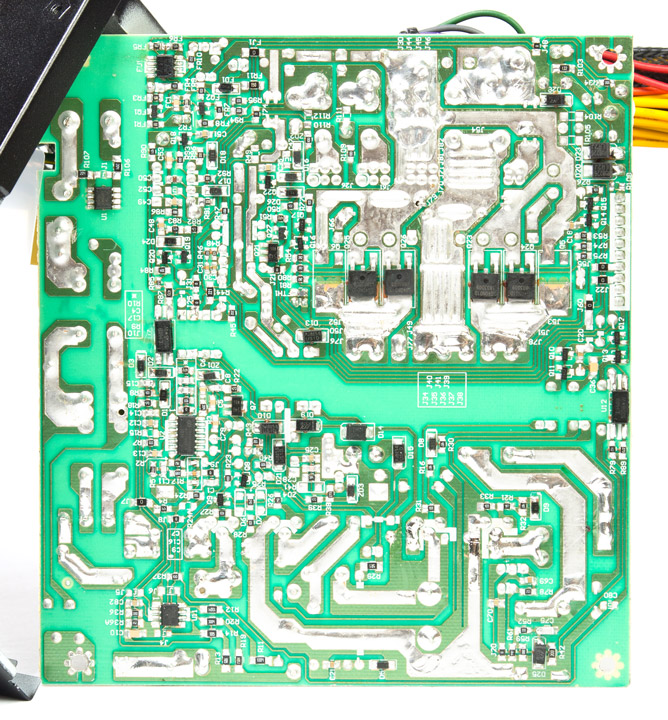

Качество пайки печатной платы хорошее, ни «соплей», ни остатков флюса замечено не было, но присутствуют в некоторых местах небольшие царапины.

Chieftec Core 600W (BBS-600S)

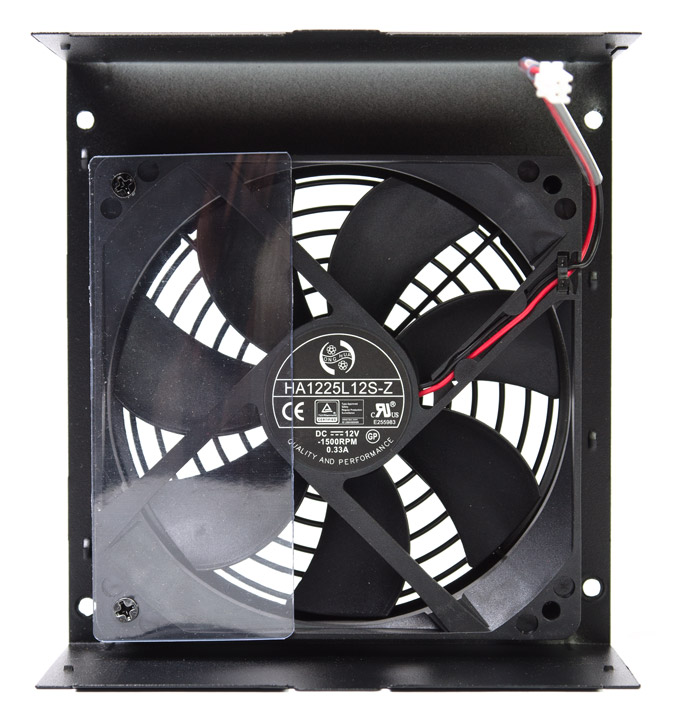

За активное охлаждение устройства отвечает 120-мм вентилятор HongHua HA1225L12S-Z на втулке с двухконтактным подключением и максимальной заявленной скоростью вращения 1500 об/мин.

Chieftec Core 600W (BBS-600S)

После старта системы он вращается на скорости 695–705 об/мин во время простоя ПК или при игровой нагрузке, поднимая ее до 730 об/мин при нагрузке 90% от номинальной. В таком режиме вентилятор работает тихо с небольшим потрескиванием. При небольшой перегрузке блока частота вращения вентилятор возрастает до 1020–1250 об/мин, но вряд ли пользователь столкнется с такой ситуацией во время игровых баталий.

Методика тестирования

Проверка блока питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:

  • процессор: Intel Core i5-8600K (4,3 ГГц);
  • материнская плата: ASUS Maximus X Apex (Intel Z370);
  • кулер: Prolimatech Megahalems;
  • оперативная память: HyperX HX429C15PB3AK2/16 (2x8 ГБ, DDR4-2933@3200, 16-18-18-36-2T);
  • видеокарты: GeForce GTX 1080;
  • накопитель: Kingston SSDNow UV400 240GB (480 ГБ, SATA 6Gb/s).

Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания игровой нагрузки на систему использовался бенчмарк Valley с максимальным качеством графики, а для дополнительной нагрузки запускался параллельно LinX 0.6.7.

Также для максимальной нагрузки была собрана следующая система:

  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).

Здесь тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему использовался бенчмарк Tropics с активированными сглаживанием 4х и анизотропной фильтрацией 16х при одиночной карте и в режиме SLI. Для дополнительной нагрузки использовалась программа LinX с задачей на 1024 МБ. Также использовалась программа OCCT в полноэкранном режиме и с активированной технологией Hyper-Threading. Вторая карта подключалась через самодельный переходник к шнурам питания для периферии.

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток и количество энергии, потраченное на единицу времени. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

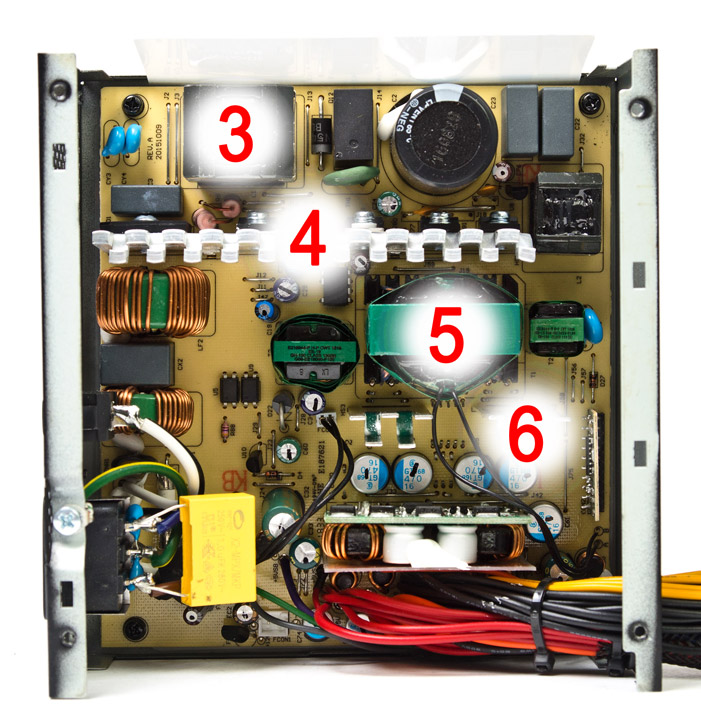

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).

Chieftec Core 600W (BBS-600S)

Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.

Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

Chieftec BBS-600S GTX 1080 (LGA1151) GTX 1080 (LGA1151) GTX 295 (LGA1366) GTX 295 (LGA1366) GTX 295 SLI (LGA1366)
Режим Idle Burn, Game+LinX Burn, Game+LinX Burn, OCCT Burn, Game
Потребляемая мощность, Вт 39,3 (~35) 343 (~310) 488 (~440) 529 (~470) 708 (~625)
Линия +3.3V, В 3,35 (+1,5) 3,35 (+1,5) 3,37 (+2,1) 3,37 (+2,1) 3,35 (+1,5)
Линия +5V, В 5,01 (+0,2) 5,01 (+0,2) 4,98 (–0,4) 4,99 (–0,2) 4,96 (–0,8)
Линия +12 (MB), В 12,04 (+0,33) 12,05 (+0,4) 12,07 (+0,6) 12,08 (+0,625) 12,04 (+0,33)
Линия +12 (CPU), В 12,05 (+0,4) 12,05 (+0,4) 12,05 (+0,4) 12,01 (+0,1) 12,13 (+1,1)
Линия +12 (VGA1), В 12,05 (+0,4) 12,05 (+0,4) 12,08 (+0,625) 12,06 (+0,5) 12,08 (+0,625)
Линия +12 (VGA2), В
Скорость вращения вентилятора, об/мин 695 698 706 730 1023–1251
Термодатчик №1 24,6 25 25,7 27 27,7
Термодатчик №2 28,7 34,7 42,3 44 45,2
Термодатчик №3 28 35,6 42,1 43,1 42,7
Термодатчик №4 30,5 42,4 57,6 57,9 58,5
Термодатчик №5 40,2 53,6 68,5 73,3 73,1
Термодатчик №6 32,5 45,5 62,7 65 69,5

Неплохие показатели у BBS-650S в плане стабильности напряжений, номинал превышается не более чем на 2,1%, просадки есть только по линии +5 В. В целом, «золотая» платформа CWT будет поинтереснее «бронзовой», где без проблем можно наблюдать 11,65 В, а то и ниже. Удивляют температуры некоторых компонентов — как правило, компания Chieftec склонна подстраховываться, устанавливая скорость вращения вентиляторов на 1000 об/мин и более, чтобы удерживать температуры на приемлемом уровне. Тут же мы видим 70 градусов на некоторых компонентах и радиаторах.

Выводы

Решения новой серии Core компания Chieftec позиционирует как лучшие в своем классе по соотношению характеристик и стоимости относительно конкурентов. И действительно, новинки обладают самой доступной ценой при высокой энергоэффективности. Но у этой медали есть и обратная сторона — блоки питания Core в меру аскетичны, собраны на бюджетной элементной базе и лишены каких-либо дополнительных функций.

Протестированный Chieftec BBS-600S на удивление оказался не очень громким и подойдет для сборки игровой системы, для которой бюджет на блок питания закладывается в самую последнюю очередь. Видеокарта выше среднего уровня, пара накопителей и процессор с небольшим разгоном — вполне по силам рассмотренной новинке. Для нетребовательных пользователей это один из лучших вариантов на отечественном рынке, учитывая, что конкурирующие решения обладают лишь сертификатом 80 Plus Bronze, или более высокой стоимостью.
