Обзор блока питания ASUS TUF Gaming 650W. Почти золото

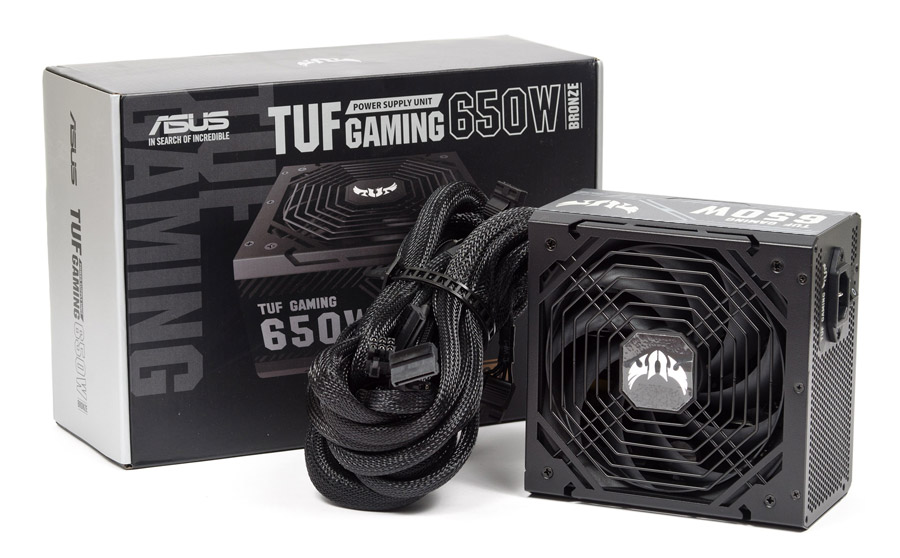

Сегодня нам на тест попал новый блок питания серии ASUS TUF Gaming. Ранее мы рассматривали устройства Strix, которые могли похвастаться энергоэффективностью стандарта 80 Plus Gold. Сегодня у нас представитель «бронзовых» устройств.

ASUS TUF-GAMING-650B

ASUS TUF-GAMING-650B

Модель ASUS TUF-GAMING-650B
Страница продукта TUF-GAMING-650B
Мощность, Вт 650
Сертификат энергоэффективности 80 Plus Bronze
Форм-фактор ATX
Схема подключения кабелей Не съемные
Мощность канала +12V, Вт (А) 612 (51)
Мощность канала +5V, Вт (А) 125 (25)
Мощность канала +3,3V, Вт (А) 82,5 (25)
Комбинированная мощность +3,5V и +5V, Вт 130
Мощность канала –12, Вт (А) 9,6 (0,8)
Мощность канала +5Vsb, Вт (А) 15 (3)
Активный PFC +
Диапазон сетевого напряжения, В 100-240В
Частота сетевого напряжения, Гц 47–63
Размер вентилятора, мм 135х135х25
Типа подшипника Качения
Количество кабелей/разъемов для CPU 2/2x EPS12V (4+4)
Количество кабелей/разъемов для PCI-E 2/2x (6+2)
Количество кабелей/разъемов для SATA 2/5
Количество кабелей/разъемов для IDE 1/4
Защиты OPP, OVP, UVP, SCP, OСP, OTP
Размеры (ШхВхГ), мм 150х86х150
Гарантия, мес 72
Стоимость 2989 грн

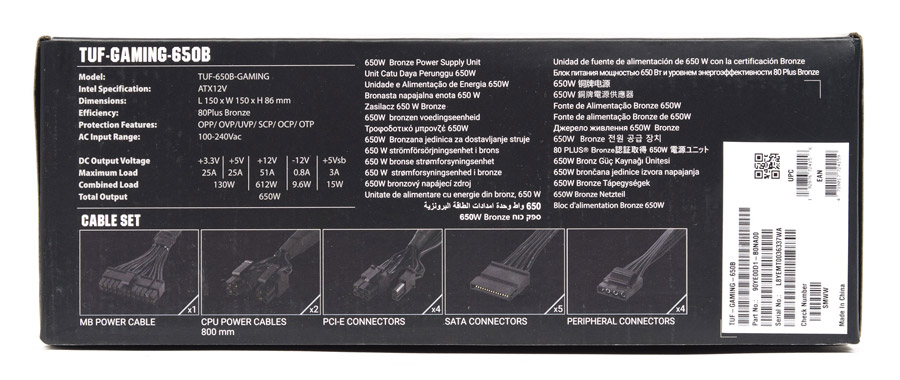

Блок упакован в черную коробку, на боковых гранях есть вся необходимая информация о характеристиках устройства, а на нижней описание основных отличительных особенностей устройства.

ASUS TUF-GAMING-650BASUS TUF-GAMING-650BASUS TUF-GAMING-650B

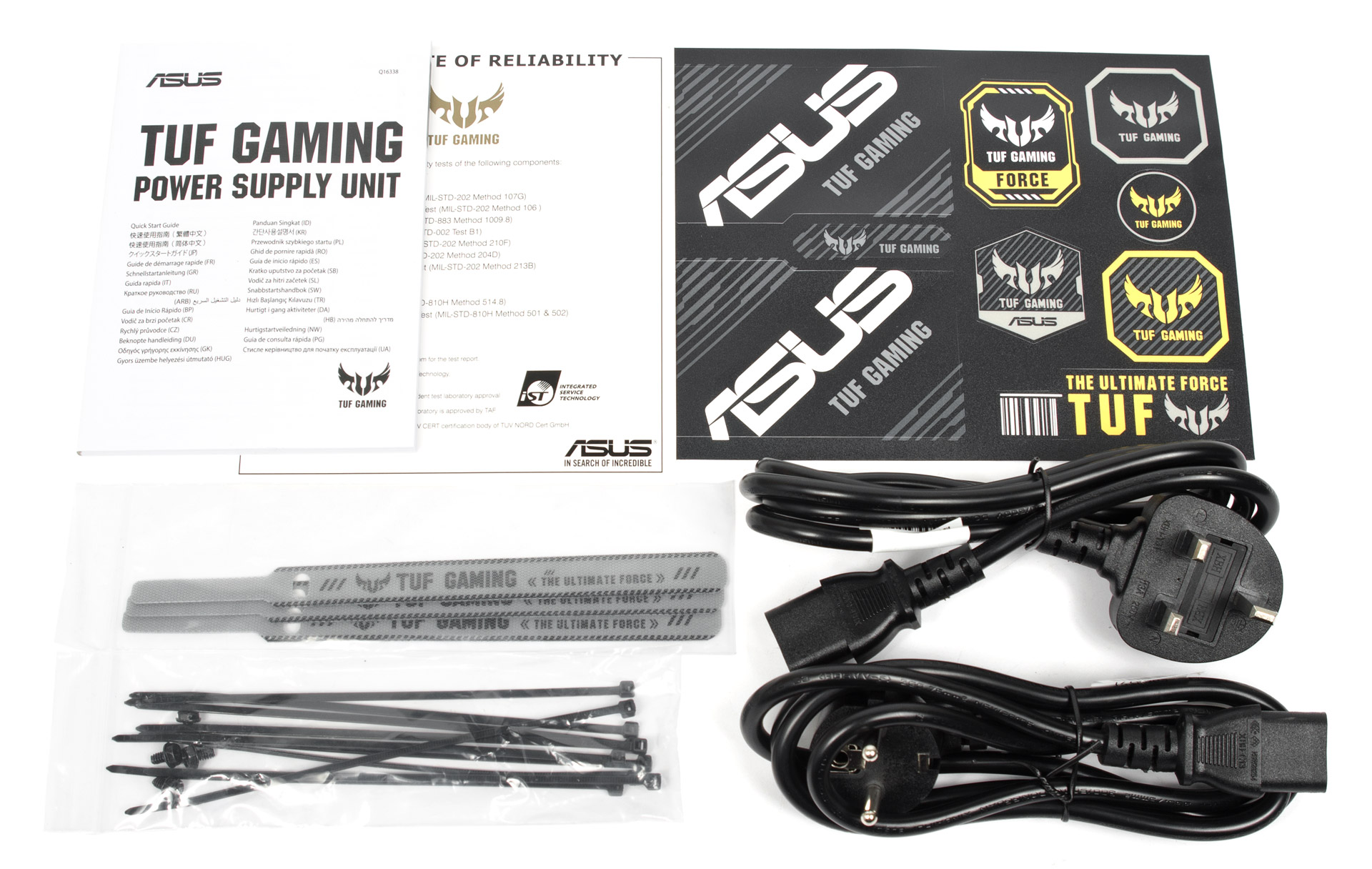

В комплект поставки кроме самого блока входит: два силовых кабеля питания с разными вилками, комплект кабельных стяжек и винтов крепления, мануал и комплект наклеек.

ASUS TUF-GAMING-650B

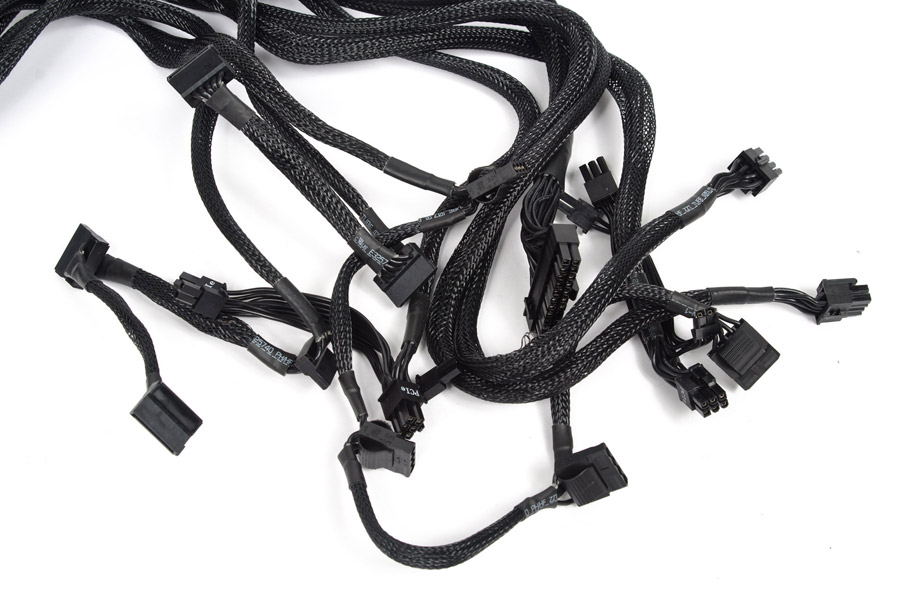

Блок питания с не съемными кабелями, их количество и длина следующие:

  • один на питание материнской платы (60 см);
  • два с одним 8-контактным (4+4) разъемом (80 см);
  • два с двумя 8-контактным (6+2) разъемами для питания видеокарты PCI-E (60+12 см);
  • один с тремя разъемами питания для SATA-устройств (40+12+12 см);
  • один с двумя разъемами питания для SATA-устройств (40+12 см);
  • один с четырьмя разъемами питания для IDE-устройств (40+15+15+15 см).

Все кабеля имеют изоляцию черного цвета и обтянуты черной оплеткой, провода довольно мягкие и длинные, они отлично подходят для больших корпусов с нижним расположением блока питания.

ASUS TUF-GAMING-650BASUS TUF-GAMING-650BASUS TUF-GAMING-650B

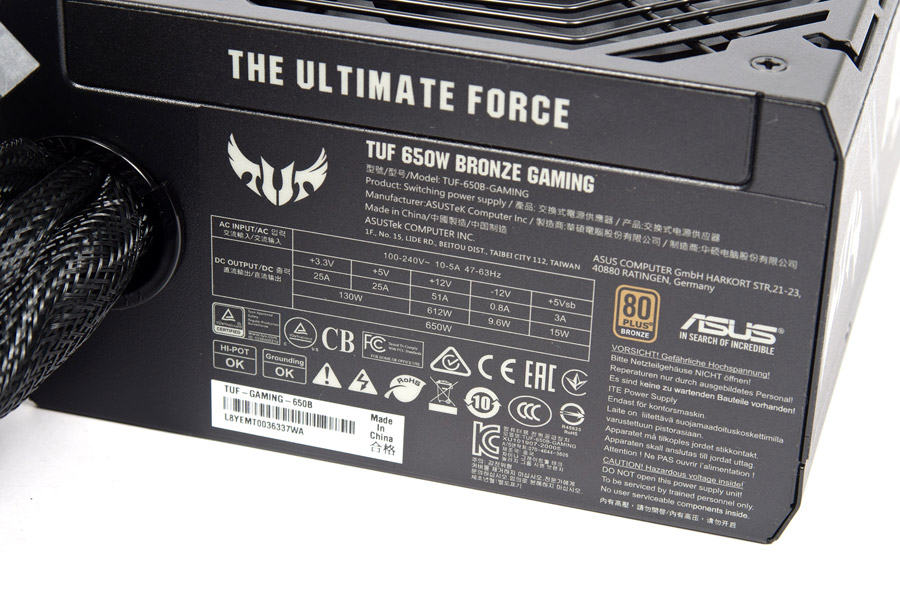

Сразу бросается в глаза, что над конструкцией корпуса поработали дизайнеры. Внешний вид выполнен в общем стиле других комплектующих из линейки TUF Gaming. Покраска черная матовая, вентилятор охлаждения прикрыт защитной решеткой черного цвета, в центральной ее части расположена большая белая эмблема. На боковых гранях присутствуют черные наклейки с белыми надписями, которые выглядят весьма гармонично с общим стилем устройства.

ASUS TUF-GAMING-650BASUS TUF-GAMING-650BASUS TUF-GAMING-650B

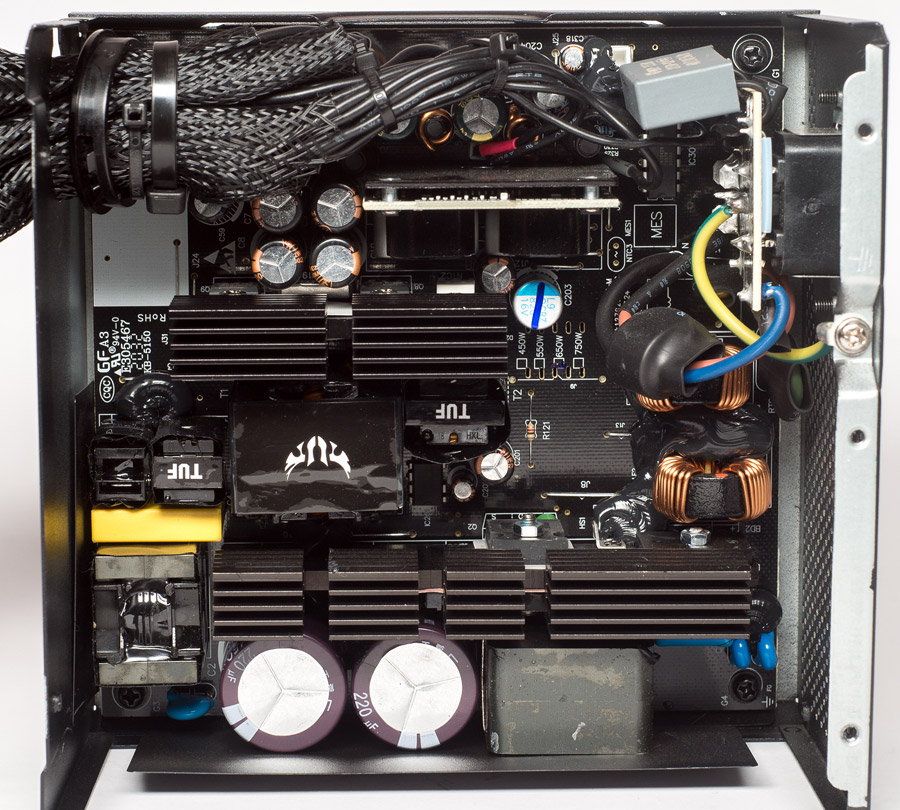

Блок выполнен согласно всем современным трендам в «блокостроении»: на входе APFC с широким диапазон напряжения питания, силовой преобразователь по линии 12 В выполнен на резонансном LLC -преобразователе с синхронным выпрямителем, за питание по линиям 3,3 В и 5 В отвечают DC/DC-преобразователи. Схемотехника как у «золотых» блоков, но производитель заявляет «бронзу», будем разбираться, почему так.

ASUS TUF-GAMING-650BASUS TUF-GAMING-650B

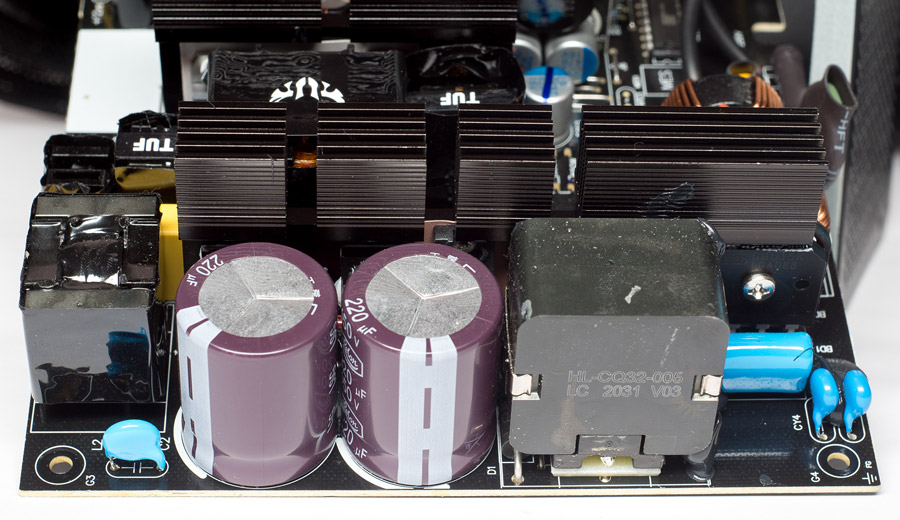

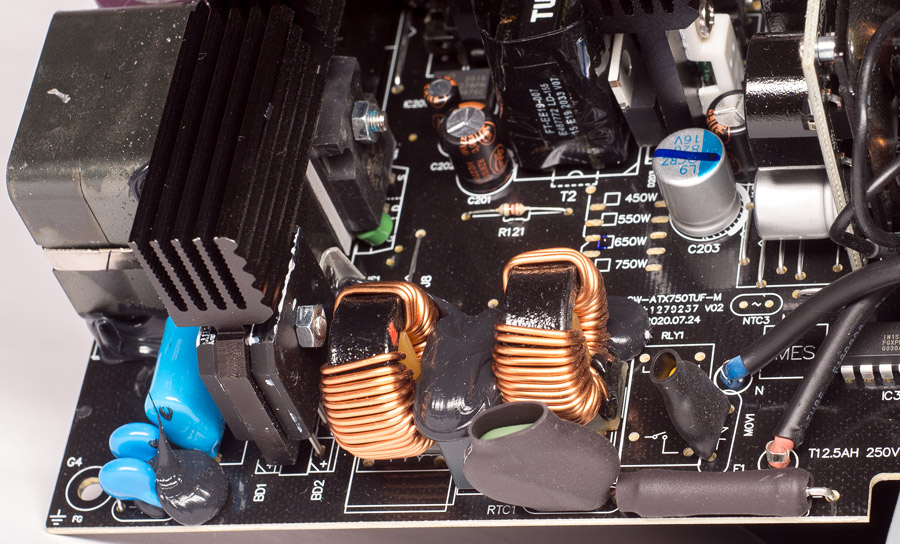

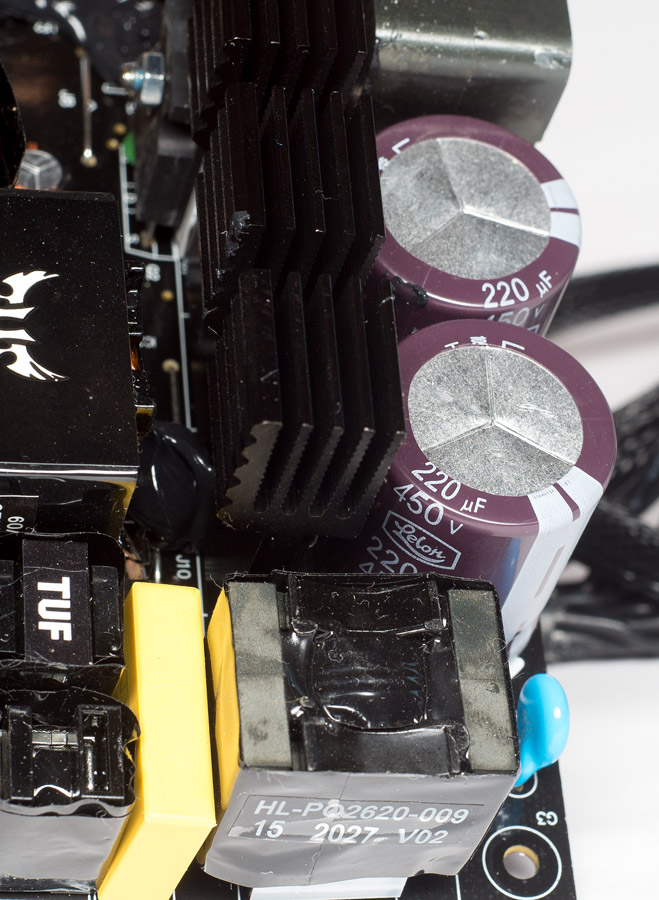

На входе блока распаян полноценный фильтр импульсных помех, часть его конденсаторов расположена на сетевом разъеме. Ток заряда сетевого накопительного фильтра ограничивает термистор, рядом с которым есть место под установку реле. Последнее должно замыкать термистор после старта блока для уменьшения потерь. Похоже, что это и повлияло на сертификат — с постоянно включенным термистором блок не дотягивает до «золота». Входной выпрямитель состоит из двух диодных сборок GBU15K с максимальным током 15 А, включенных параллельно, и для мощности 650 Вт это даже перебор. APFC построен на контролере CM6500UNX, который управляет парой транзисторов STW26NM60N (20 A 600 В 0,135 Ом) включенных параллельно. Тип выходного диода рассмотреть не удалось, так как его закрывает довольно массивный дроссель корректора. После корректора установлены два включенных параллельно электролитических конденсатора высоковольтного фильтра емкостью 220 мкФ и рабочим напряжением 450 В на 105 °C серии LSG производства тайванской фирмы Lelon, что дает сумарные 440 мкФ.

ASUS TUF-GAMING-650BASUS TUF-GAMING-650BASUS TUF-GAMING-650B

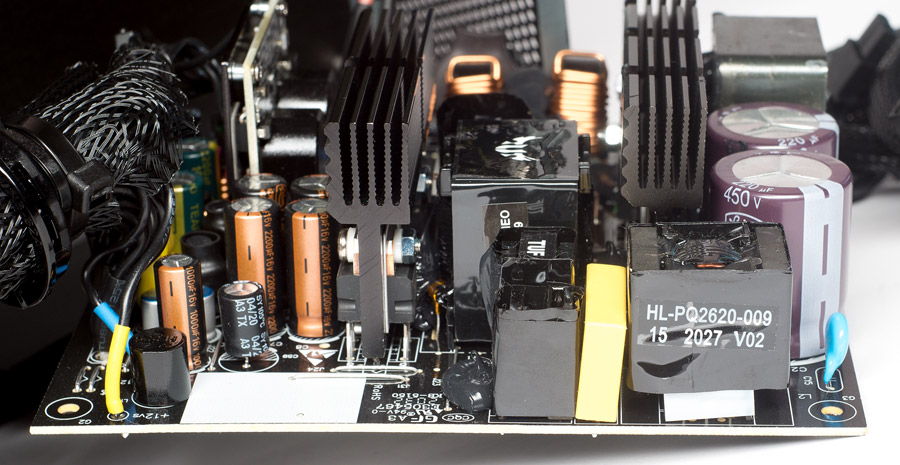

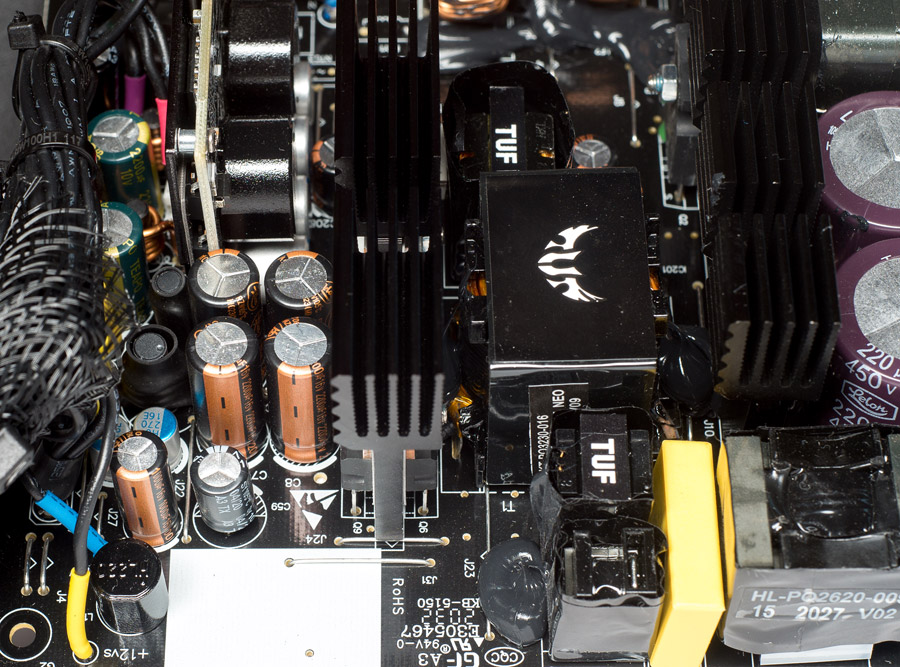

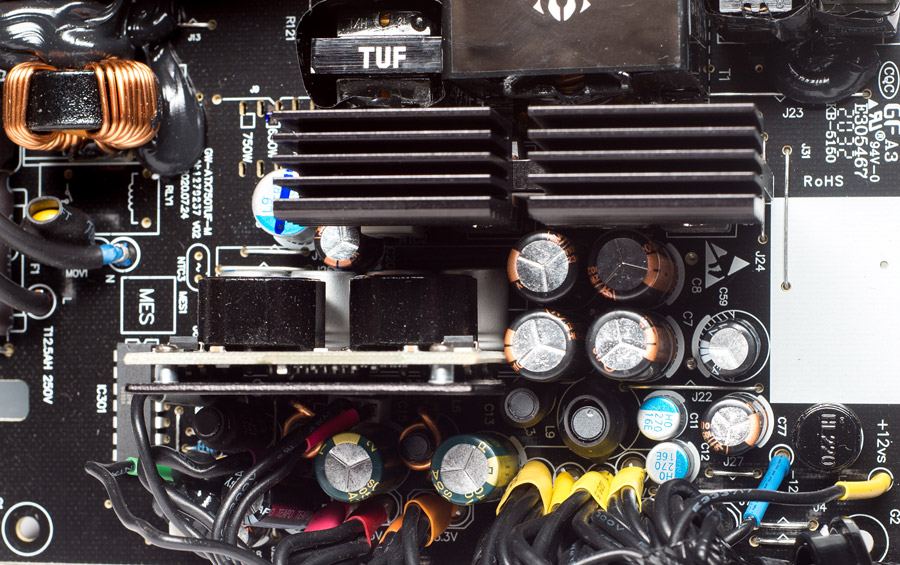

Силовые транзисторы полумостового резонансного LLC-преобразователя установлены на радиатор вместе с элементами APFC, тип рассмотреть не удалось, управляет ими комбинированный контролер CM6901X. На выходе в синхронном выпрямителе установлены четыре транзистора STP100N8 (100 A 80 В 0,008 Ом), выходное напряжение фильтруют четыре электролитических Low ESR конденсатора на 2200 мкФ 16 В производства фирмы Lelon серия RZW.

ASUS TUF-GAMING-650BASUS TUF-GAMING-650B

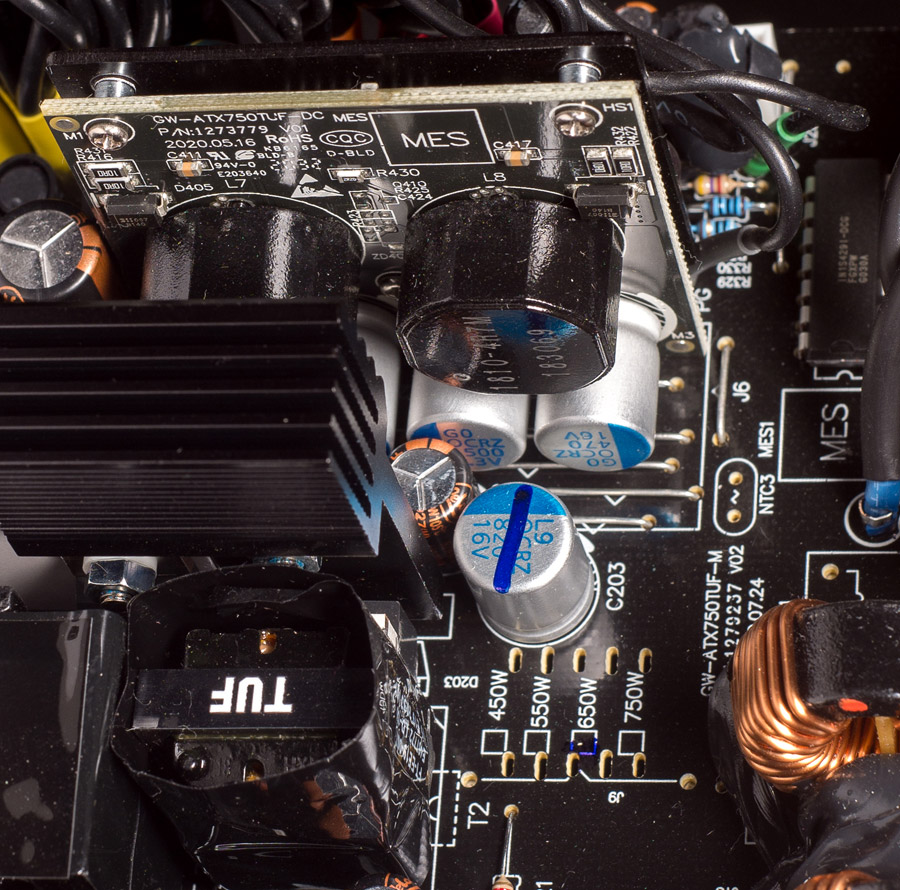

За питание линий +3,3 В и +5 В отвечает понижающий DC/DC-преобразователь, собранный на отдельной плате, которая прикрыта металлическим экраном для уменьшения наводок на кабеля. На плате установлены пара дросселей и по две пары полимерных конденсаторов на 470 мкФ 16 В и 1500 мкФ 6,3 В, рядом с платой установлены еще два Low ESR конденсатора емкостью 2200 мкФ напряжением 10 В производства TEAPO серии SC. Тип ключей и контролера рассмотреть не удалось, но, вероятней всего, установлен контролер APW7159C, который уже стал классикой для аналогичных схем большинства производителей.

ASUS TUF-GAMING-650BASUS TUF-GAMING-650B

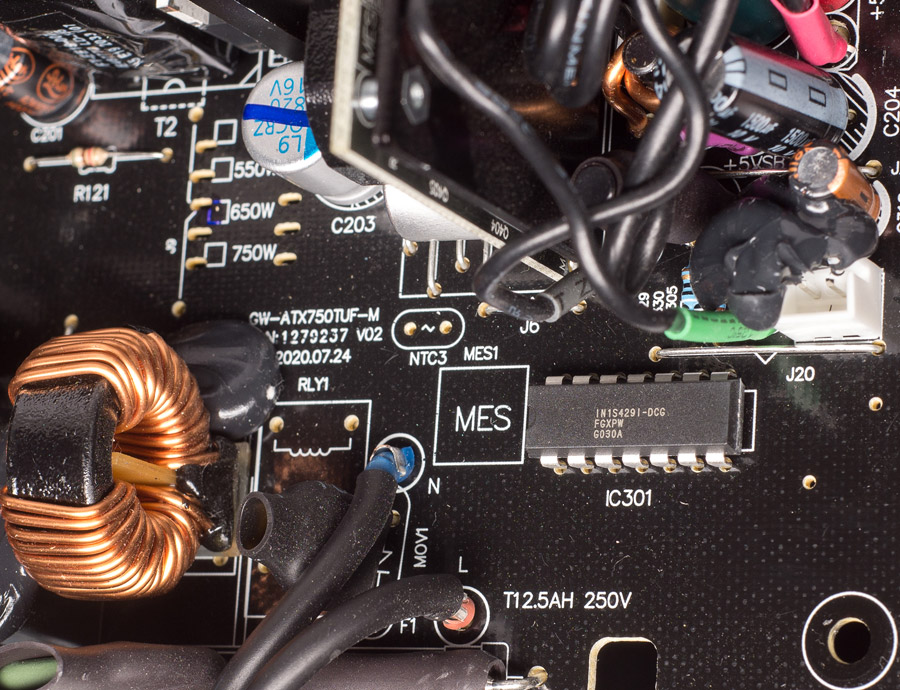

Схема управления преобразователем дежурного питания +5VSB выполнена на ШИМ-контроллере TNY278PN, на выходе установлены полимерный конденсатор емкостью 820 мкФ на 16 В и электролитический Low ESR конденсатор емкостью 1500 мкФ и напряжением 10 В производства TEAPO серии SY. Рядом установлен супервизор IN1S429I-DCG, выполняющий защиту от повышенного и пониженного напряжения на выходе блока (OVP и UVP), остальные защиты реализованы другими узлами блока.

ASUS TUF-GAMING-650B

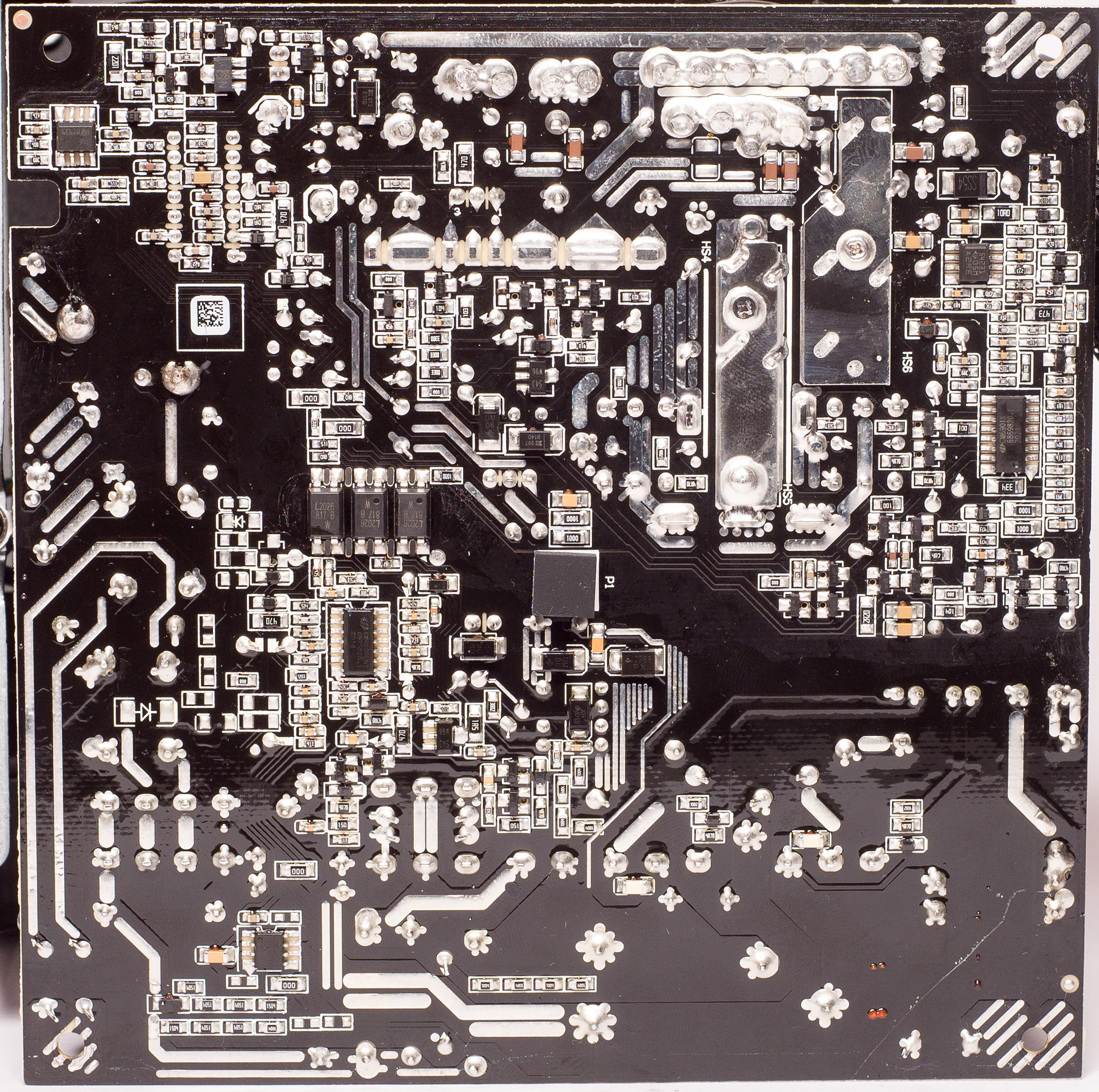

Монтаж и пайка качественные, все компоненты установлены ровно, плата отмыта от флюса и покрыта лаком.

ASUS TUF-GAMING-650B

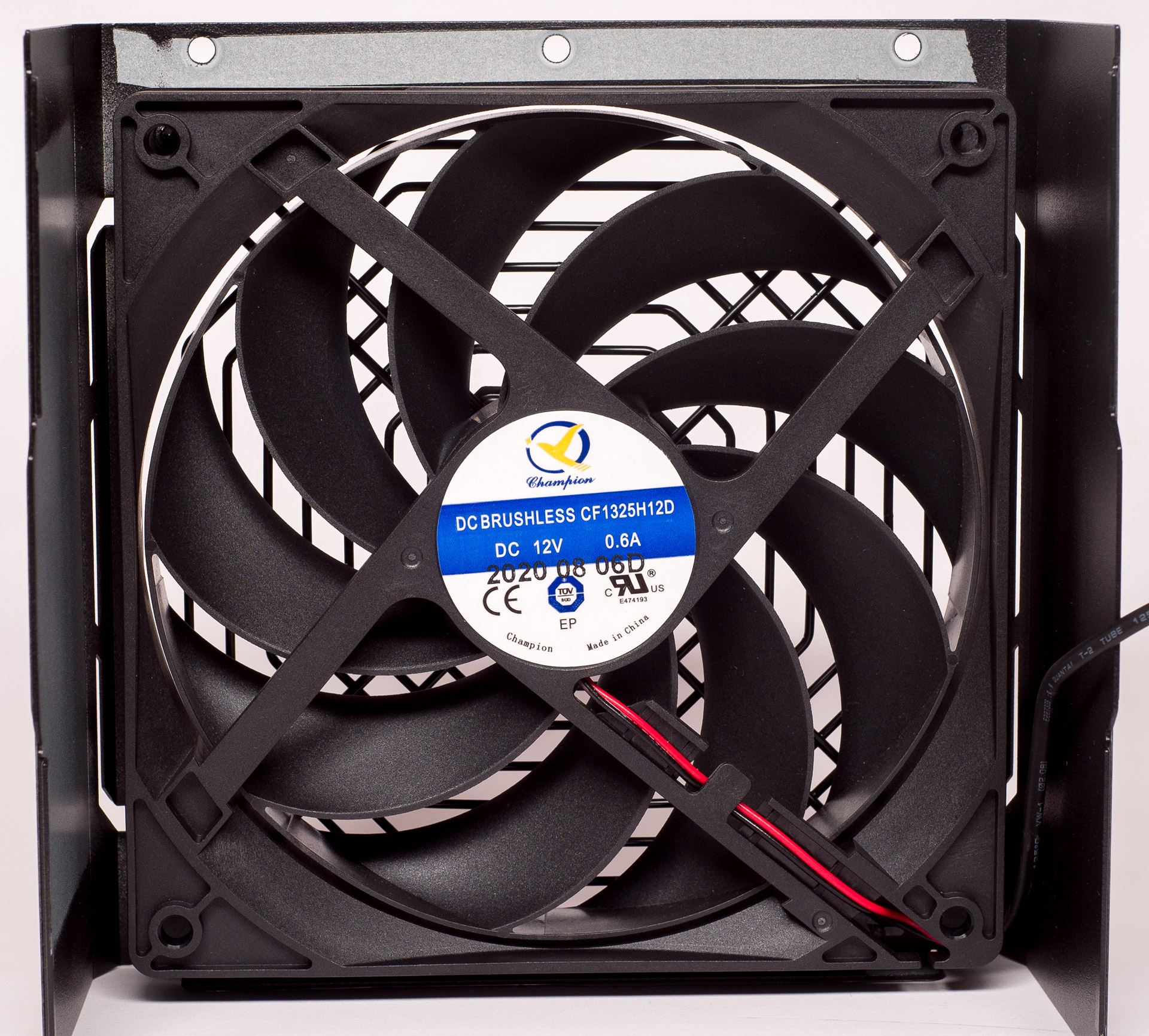

За охлаждение компонентов отвечает 135-мм вентилятор CF1325H12D (135х135х25 мм 12 В 0,6 A) производства Champion c двумя шариковыми подшипниками и двухконтактным подключением. Вентилятор управляется автоматически с полупассивным режимом работы. При старте блока вентилятор не работает и включается при мощности больше 30% на 800–900 оборотах в минуту, с дальнейшим ростом температуры термодатчика, установленного на радиатор синхронного выпрямителя по линии 12 В, обороты плавно увеличиваются до максимальных 1800 об/мин.

ASUS TUF-GAMING-650B

Методика тестирования

Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии 3,3 В 0–16 А, по линии 5 В 0–22 А, по линии 12 В 0–60 А, погрешность измерения тока и напряжения стендом 5%, все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно и он стабильный не зависимо от выходного напряжения блока. Для точного измерения напряжений, тока сети и температуры использовался мультиметр Zotek ZT102 с True RMS. Обороты вентилятора замерялись тахометром Uni-T UT372. Для каждой линии питания устанавливался необходимый ток и замерялось напряжение на контактах нагрузки для учета потерь на проводах.

Результаты тестирования

Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 130 Вт, результаты занесены в таблицу:

Ток нагрузки на линии +12V, А Напряжение на линии +12 V, В Мощность нагрузки по линии +12V, Вт Напряжение на линии +5V при токе 16 А Мощность нагрузки по линии +5V, Вт Напряжение на линии +3,3V при токе 15 А Мощность нагрузки по линии +3,3V, Вт Общая мощность нагрузки, Вт
0 12,1 0 5,08 81,3 3,31 49,6 131,2
5 12,09 60,4 5,08 81,3 3,31 49,6 191,6
10 12,07 120,7 5,08 81,3 3,31 49,6 251,9
15 12,05 187,5 5,08 81,3 3,31 49,6 318,7
20 12,04 240,8 5,08 81,3 3,31 49,6 372
25 12,03 300,7 5,08 81,3 3,31 49,6 431,9
30 12,01 360,3 5,08 81,3 3,31 49,6 491,5
35 12,01 420,3 5,07 81,1 3,3 49,5 550,9
40 12,0 480 5,07 81,1 3,3 49,5 610,6
45 12,0 540 5,07 81,1 3,3 49,5 670,6
Измерения на контактах блока питания
45 12,23 550,3 5,23 83,7 3,46 51,9 685,9

По результатам теста имеем отличную стабилизацию по всем линиям, ни одно напряжение не опустилось ниже номинала, Дополнительно был сделан замер на не нагруженном кабеле SATA для получения напряжения на плате блока питания на максимальной нагрузке без учета сопротивления проводов. Падение на проводах довольно небольшое, меньше чем у модульных блоков, так же можно видеть отличную работу схемы компенсации падения напряжения на проводах.

Для проверки нагрузочной способности линий +5V и +3,3V были сделаны тесты при постоянной нагрузке на +12 В для оценки их влияния друг на друга, результаты занесены в таблицу:

Ток нагрузки на линии +3,3V, А Напряжение на линии +3,3 V, В Ток нагрузки на линии +5V, А Напряжение на линии +5V, В Ток нагрузки на линии +12V, А Напряжение на линии +12V, В
0 3,33 0 5,09 15 12,1
0 3,33 5 5,09 15 12,09
0 3,33 10 5,08 15 12,08
0 3,33 15 5,08 15 12,08
5 3,32 0 5,09 15 12,09
10 3,32 0 5,09 15 12,09
15 3,31 0 5,09 15 12,08
15 3,3 15 5,07 15 12,06

По результатам теста видим что большие перекосы нагрузки по линиям 3,3 В и 5 В почти никак не влияют друг на друга и на линию 12 В, стабилизация отличная, что норма для блоков с раздельной стабилизацией всех линий, но общее падение напряжение в данном блоке немного поменьше чем у других аналогичных устройствах, видимо, кабеля более качественные.

Тест эффективности блока проводился при напряжении сети 230 В.

Мощность нагрузки, % Мощность нагрузки, Вт Потребляемы ток сети, А Напряжение сети, В КПД, %
25 162 0,8 233 86,9
50 325 1,57 233 88,8
75 487 2,42 232 86,7
100 650 3,29 231 85,5

Тест на нагрев компонентов блока проводился при температуре воздуха в помещении около 19 °С с помощью панели Scythe Kaze Master Pro, датчики которой были установлены на радиаторах, дросселе APFC и плате DC/DC-преобразователей, под изоляцию обмотки силового трансформатора была установлена термопара мультиметра Zotek ZT102. Блок нагружался на максимальную мощность и работал пока температура силового трансформатора не стабилизировалась. Показания панели Scythe фиксировались после этого быстро снималась крышка блока и проводились замеры температур остальных компонентов. Результаты указаны на следующем фото платы блока:

ASUS TUF-GAMING-650B

Температуры элементов APFC и силовых ключей довольно низкие для «бронзового» блока, сказывается современная схемотехника и большой запас по силовым компонентам. А вот температура у синхронного выпрямителя уже выше, похоже, что это второй элемент, повлиявший на уменьшение КПД устройства, и перевел его в «бронзу». При длительной максимальной нагрузке обороты вентилятора охлаждения повысились до 1600 об/мин, шум при этом был заметно ниже, чем у остальных вентиляторов тестового стенда. В корпусе максимальные обороты и уровень шума будут повыше в зависимости от продуваемости корпуса и температуры в помещении.

Выводы

Протестированный ASUS TUF-GAMING-650B — это качественно сделанный блок на современной платформе с неплохим дизайном, отличными параметрами и с гарантией 6 лет, но при его стоимости хотелось бы видеть более дорогую элементную базу. Блок лучше всех старых «бронзовых» моделей других производителей, которые обычно строятся с использованием устаревшей схемотехники, иногда с групповой стабилизацией выходных напряжений. TUF-GAMING-650B выдает заявленную мощность с отличной стабилизацией напряжений при не сильно высоком уровне шума и нормально справится с питанием средней игровой системы. Решающим фактором при покупке может стать дизайн устройства, если вся система собирается на компонентах ASUS или же в стиле TUF.
