Компания ASUS продолжает расширять модельный ряд блоков питания и вслед за прошлогодними ROG Thor она представила новую серию для массового рынка — ROG Strix с сертификатом 80 Plus Gold. Самое старшее устройство у нас уже побывало на тестировании и оставило лишь положительные впечатления, теперь осталось за малым, проверить новинку. К нам на тестирование попала модель на 750 Вт, тогда как в активе компании есть еще 550- и 650-ваттные устройства. Посмотрим, чем сможет удивить «сова» после вполне неплохого «Тора» .
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/01-asus-rog-strix-750g.jpg)

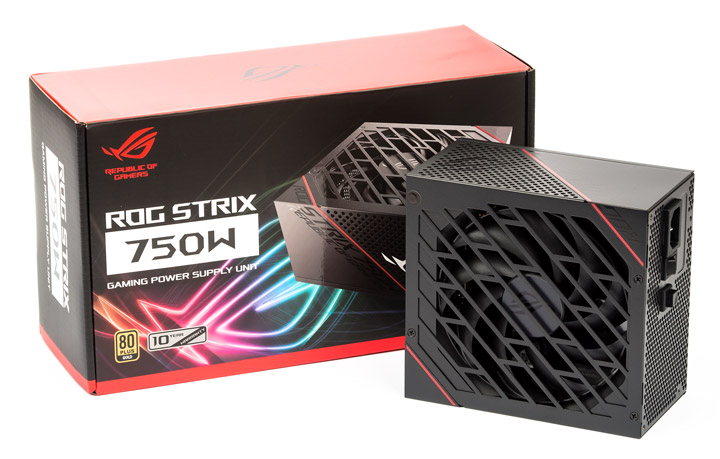

ASUS ROG Strix 750W Gold (ROG-STRIX-750G)
Модель | ASUS ROG-STRIX-750G |
---|---|
Страница продукта | asus.com |
Мощность, Вт | 750 |
Сертификат энергоэффективности | 80 Plus Gold |
Форм-фактор | ATX |
Схема подключения кабелей | Модульная |
Мощность канала +12V, Вт (А) | 744 (62) |
Мощность канала +5V, Вт (А) | 100 (20) |
Мощность канала +3,3V, Вт (А) | 66 (20) |
Комбинированная мощность +3,5V и +5V, Вт (А) | 100 |
Мощность канала –12, Вт (А) | 3,6 (0,3) |
Мощность канала +5Vsb, Вт (А) | 15 (3) |
Активный PFC | + |
Диапазон сетевого напряжения, В | 100–240 |
Частота сетевого напряжения, Гц | 50–60 |
Размер вентилятора, мм | 135х135х25 |
Типа подшипника | Двойной шарикоподшипник |
Количество кабелей/разъемов для CPU | 2/2x EPS12V (4+4) |
Количество кабелей/разъемов для PCI-E | 2/4x (6+2) |
Количество кабелей/разъемов для SATA | 2/8 |
Количество кабелей/разъемов для IDE | 1/3 |
Количество разъемов для FDD | – |
Защиты | OPP, OVP, SCP, OCP, OTP |
Размеры (ШхВхГ), мм | 150х86х160 |
Масса, кг | 1,82 |
Гарантия, мес | 10 лет |
Стоимость, $ | ~155 (170)* |
* — в скобках указана средняя цена на украинском рынке
Блок питания поставляется в красочной упаковке, оформление которой свойственно серии Strix. На обратной стороне коробки указаны особенности устройства, а на одной из граней есть описание электрических характеристик и количества разъемов.
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/02-asus-rog-strix-750g.jpg)
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/03-asus-rog-strix-750g.jpg)
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/04-asus-rog-strix-750g.jpg)

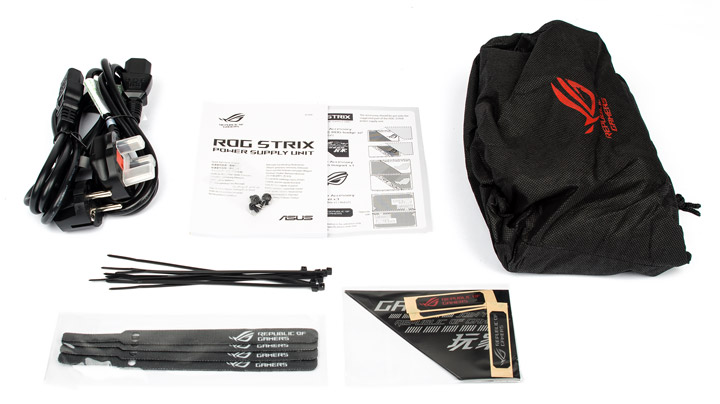

Комплект поставки весьма неплохой, не такой впечатляющий, как у Thor 1200W, но и не скуден, как у конкурентов. Тут пользователь найдет два сетевых шнура (один под британскую розетку), инструкцию к устройству, брошюрку по использованию комплектных «аппликаций» и сами найлейки, нейлоновые стяжки, четыре стяжки-липучки и набор отстегивающихся кабелей в чехле.
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/05-asus-rog-strix-750g.jpg)

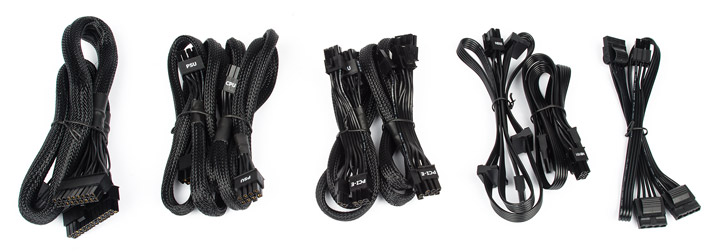

Блок обладает модульной конструкцией, поэтому все шлейфы отстегиваются, включая питания материнской платы и процессора. Количество их следующее:
- один для питания материнской платы (62 см);
- два с одним 8-контактным (4+4) разъемом для питания процессора (100 см);
- два с двумя 8-контактным (6+2) разъемами для питания видеокарты PCI-E (68 см);
- один с четырьмя разъемами питания для SATA-устройств (46+12+12+12 см);
- один с четырьмя разъемами питания для SATA-устройств (41+15+15+15 см);
- один с тремя разъемами питания для IDE-устройств (45+12+12 см).
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/06-asus-rog-strix-750g.jpg)
Шлейф для питания процессора оказался одним из самых длинных, которые нам когда-либо встречались — целый метр! Хватит обкрутить разок поддон материнской платы в корпусе Full-Tower. Остальные кабели не отстают по размеру, хоть и не такие большие. Два разных шлейфа для питания периферийных устройств обусловлены использованием разных разъемов SATA Power: на одном они расположены перпендикулярно относительно проводов, а на второй уже параллельно. Все кабели черного цвета и заключены в нейлоновую оплетку, за исключением шлейфов для накопителей.
С дизайном новинки производитель и тут отличился. Следуя концепции диагонального расположения линий, начатой еще в серии Thor, инженеры пошли еще дальше, сделав прорези максимально большими, что должно минимизировать сопротивление воздушному потоку. Это должно положительно сказаться на уровне шума. В конечном итоге, устройство выглядит очень необычно.
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/07-asus-rog-strix-750g.jpg)

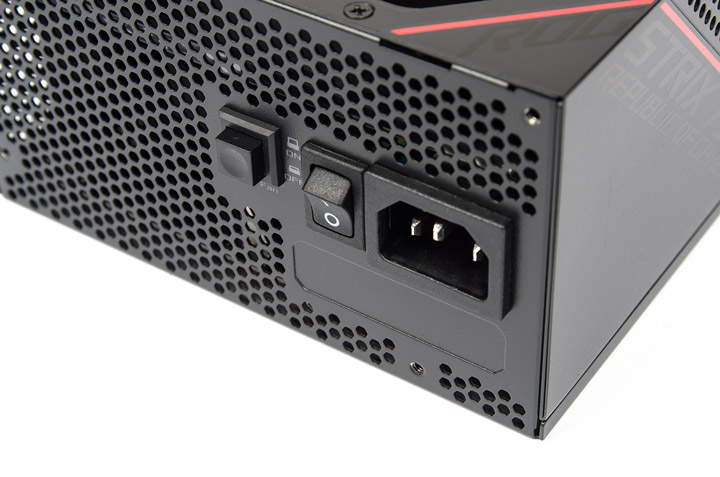

Добавляет оригинальности ему и перфорация на боковых и задней стенках. Правда, сбоку отверстия несут чисто декоративный характер, так как они заклеены изнутри прозрачным материалом. На задней стенке присутствует сетьевой разъем, выключатель и кнопка активации гибридного режима, знакомого нам по решениям Seasonic.
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/08-asus-rog-strix-750g.jpg)

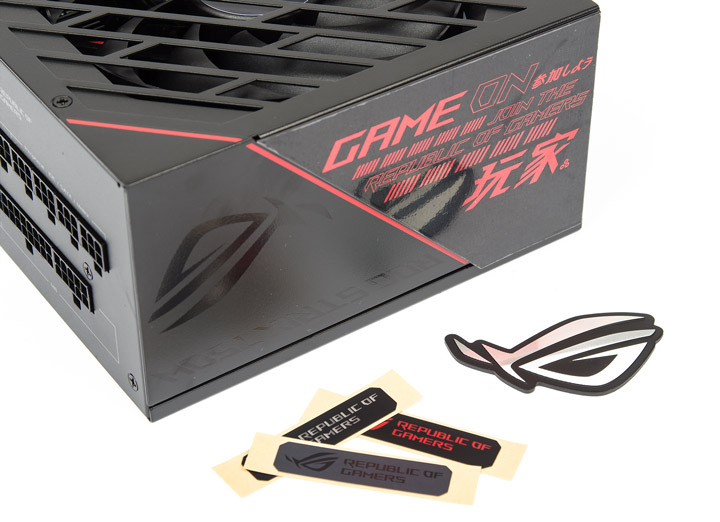

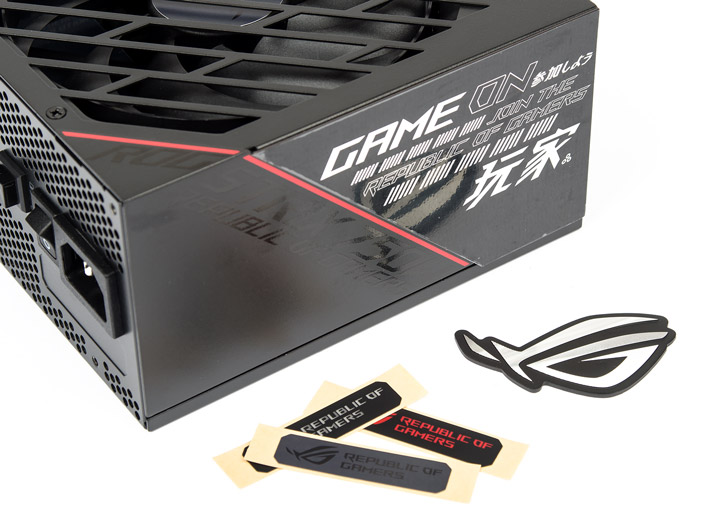

Комплектными наклейками можно кастомизировать блок питания, наклеив одну небольшую (всего в комплекте три варианта) на заднюю стенку и установив на боковины либо логотип серии ROG на магните, либо большие магнитные наклейки.
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/10-asus-rog-strix-750g.jpg)
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/11-asus-rog-strix-750g.jpg)

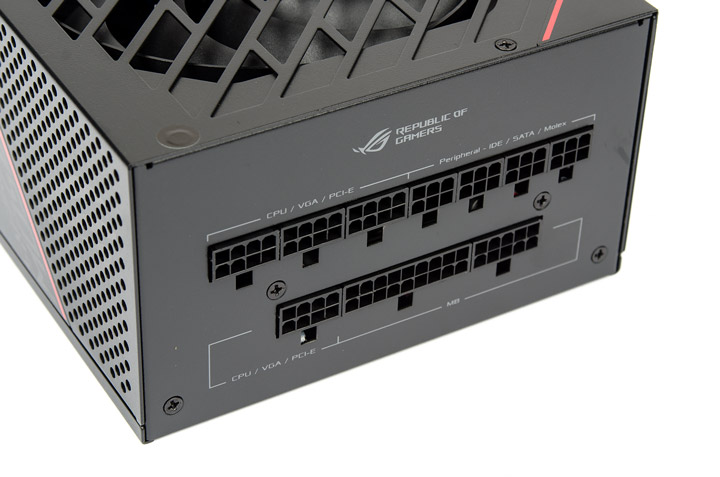

На внутренней стенке присутствуют разъемы для отстегивающихся кабелей, все они подписаны и имеют разный размер, так что спутать при подключении, по идее, невозможно.
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/09-asus-rog-strix-750g.jpg)

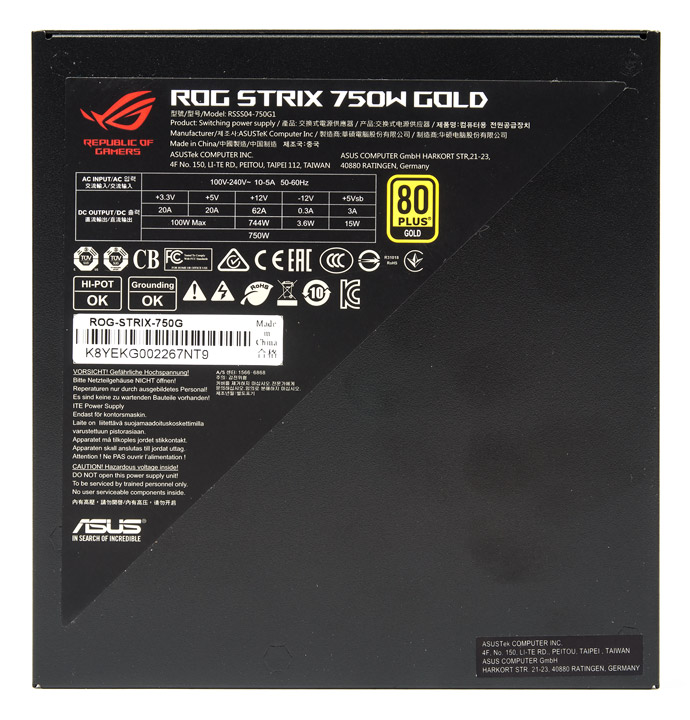

По своим характеристикам блок полностью соответствует современным нормам, когда все питание сосредоточено на 12-вольтовой линии. По линии +12В он способен выдать почти всю свою мощность, а именно 744 ватт. Комбинированная мощность низковольтных каналов равна 100 Вт, для дежурного напряжения предусмотрено 15 Вт, а –12В довольствуются 3,6 Вт. Наклейка с характеристиками выдержана в стиле оригинальности и представляет собой треугольник. Такое нам точно еще не встречалось.
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/12-asus-rog-strix-750g.jpg)
ASUS ROG Strix 750W обладает высоким КПД, оснащен активным PFC и поддерживает широкий диапазон входного сетевого напряжения. Из заявленных защит присутствуют: от перегрузки по мощности, от повышенного выходного напряжения, от короткого замыкания, от скачков тока и перегрева. В наличии автоматическая регулировка скорости вращения вентилятора.

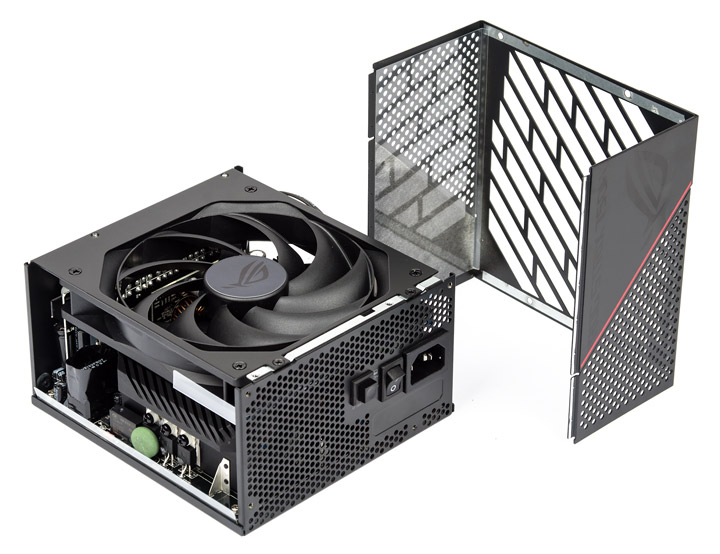

Оригинальность продолжает бить ключом. Теперь при разборке устройства сперва снимается решетка от вентилятора, совмещённая с боковыми стенками, а сам вентилятор крепится к Г-образной пластине, которая является частью задней стенки.
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/13-asus-rog-strix-750g.jpg)

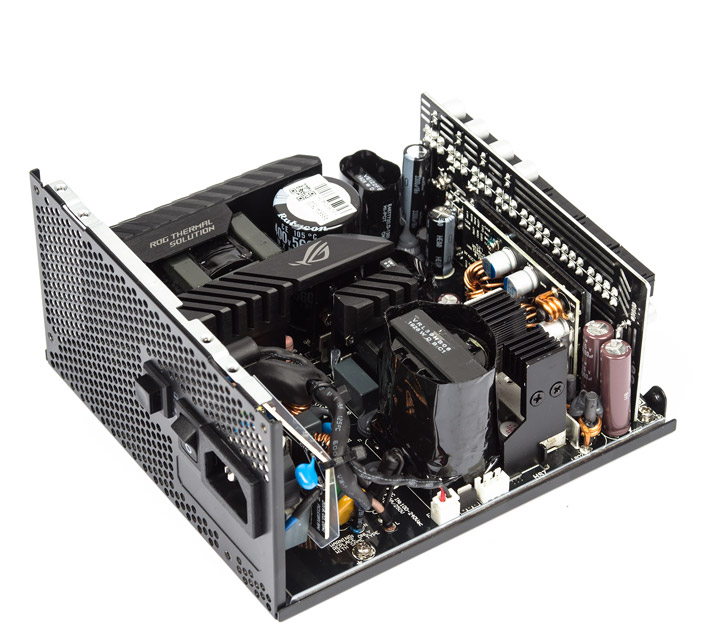

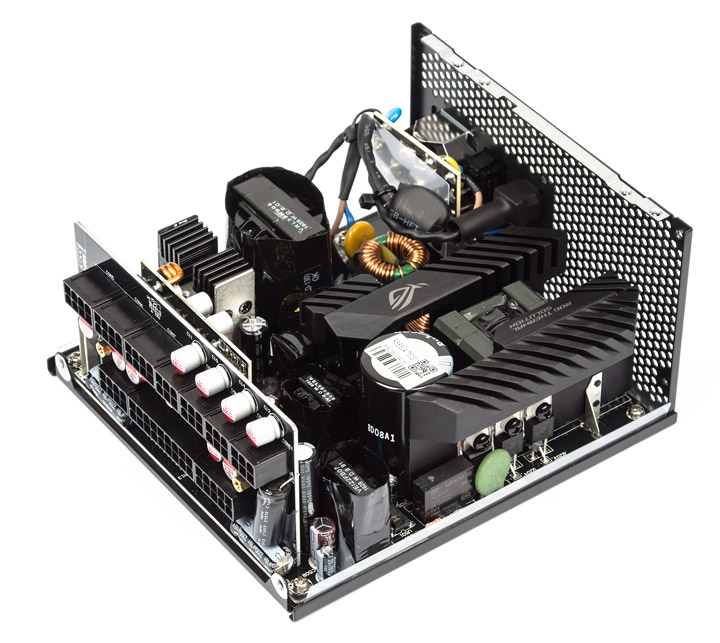

Разобрав нашего подопечного, видим, что он выполнен на базе «золотой» платформы Seasonic, а именно Focus Plus. В ее схемотехнике используется резонансный преобразователь в высоковольтной части и синхронный выпрямитель в низковольтной с независимой стабилизацией выходных напряжений.
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/14-asus-rog-strix-750g.jpg)
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/15-asus-rog-strix-750g.jpg)

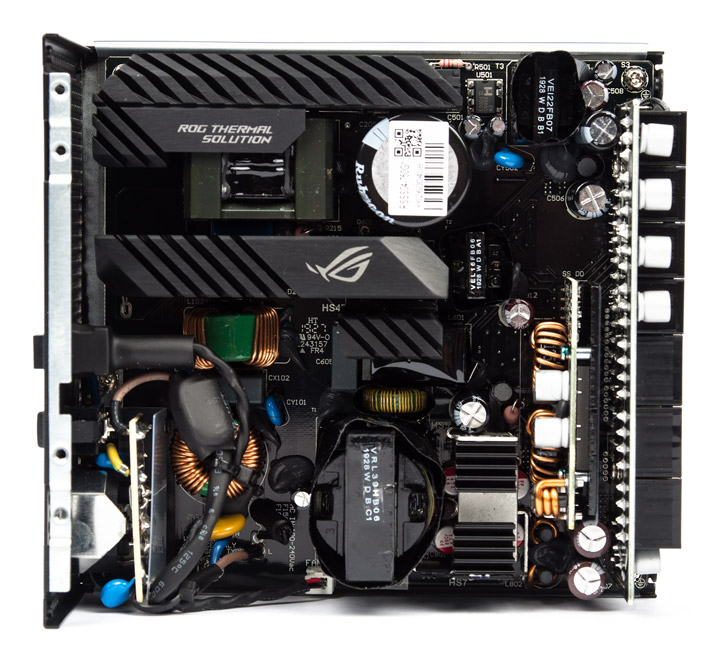

Из своего ASUS использовала черный текстолит и добавила радиаторы оригинальной формы. Как и оригинальные решения Seasonic рассматриваемое устройство выполнено на отлично.
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/16-asus-rog-strix-750g.jpg)

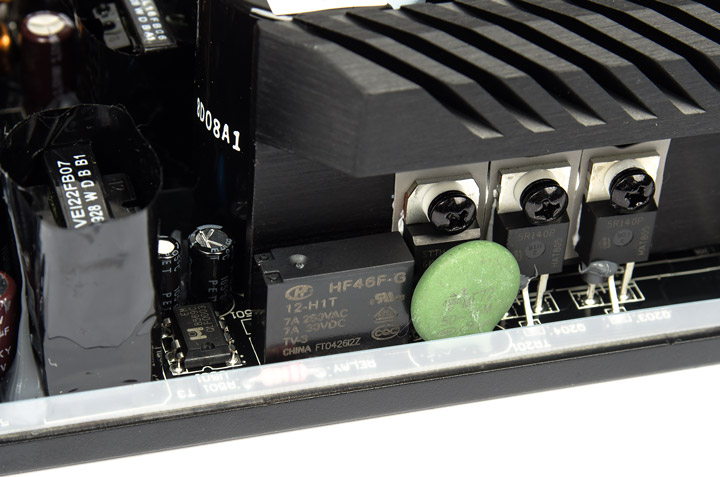

Входной фильтр частично реализован на сетевом разъеме, есть реле, отключающее термистор, ограничивающий ток заряда входной емкости.
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/17-asus-rog-strix-750g.jpg)
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/18-asus-rog-strix-750g.jpg)

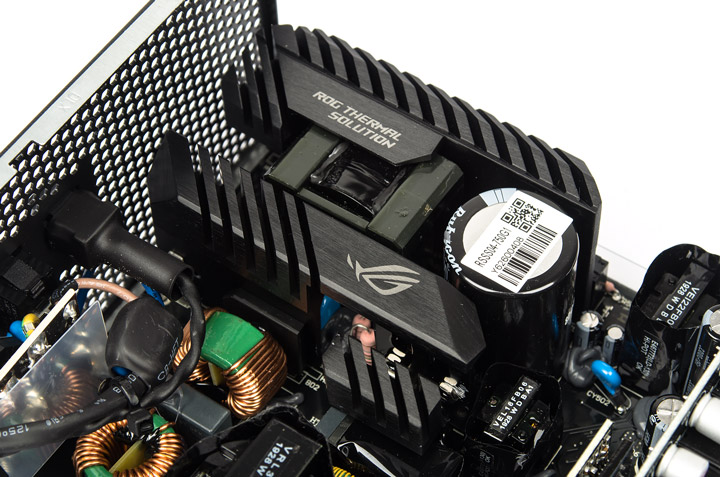

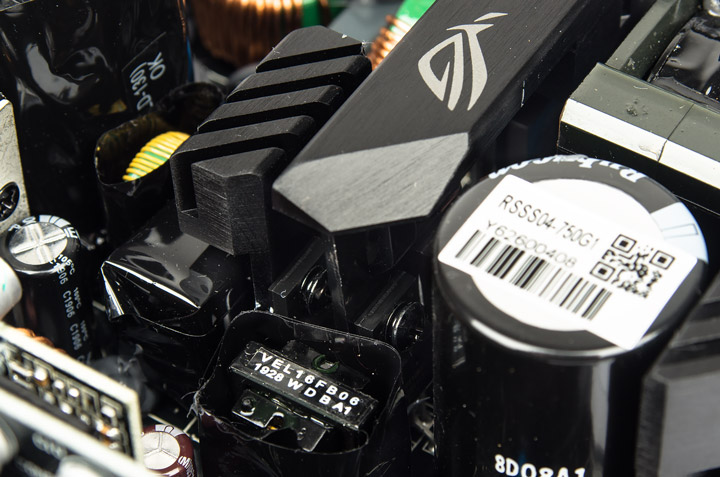

За охлаждение элементов APFC отвечает самый большой радиатор с угловатым оребрением. Для диодных мостов применили охладитель чуть меньшего размера, который можно случайно принять и за радиатор для ключевых транзисторов. Но это не так, он просто накрывает собой маленький охладитель одной пары транзисторов и кажется, что они являются единым целым. Вторая пара транзисторов охлаждается маленьким радиатором также с диагональным оребрением. Для синхронного выпрямителя дополнительно предусмотрены пара брусочков с ребрами, прикрученными к пластинкам, припаянным к печатной плате в районе транзисторов.
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/19-asus-rog-strix-750g.jpg)
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/20-asus-rog-strix-750g.jpg)
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/21-asus-rog-strix-750g.jpg)

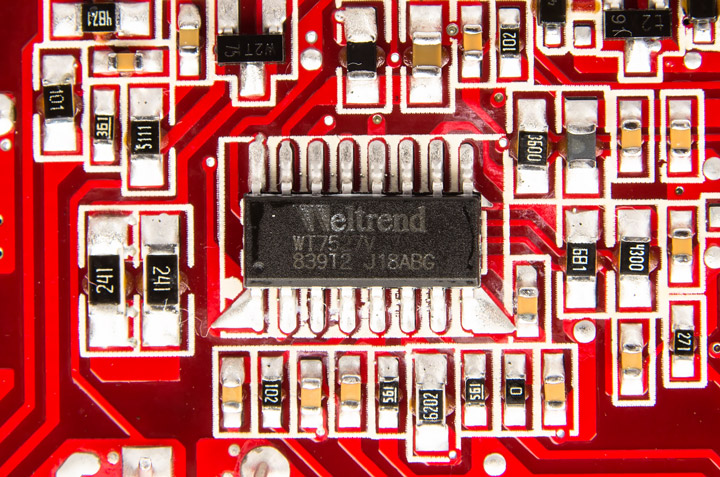

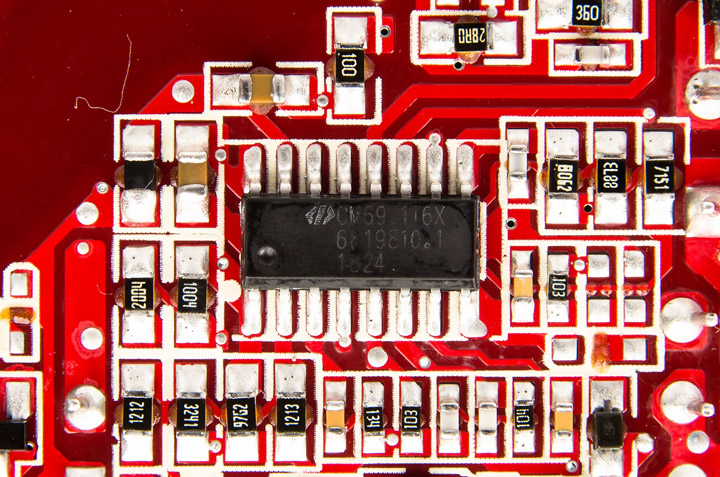

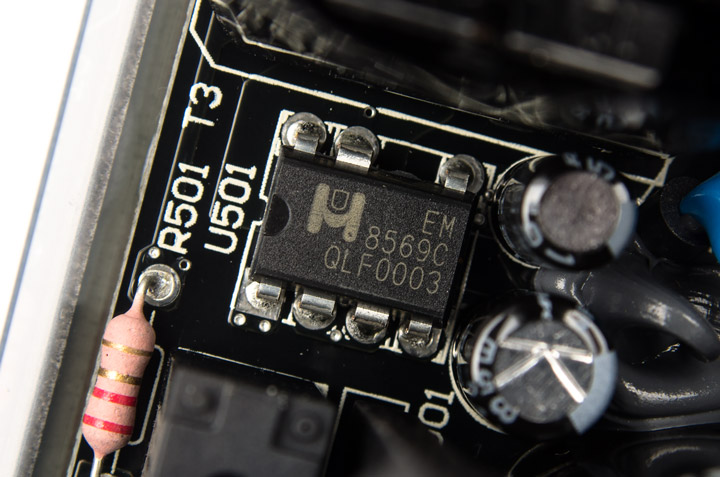

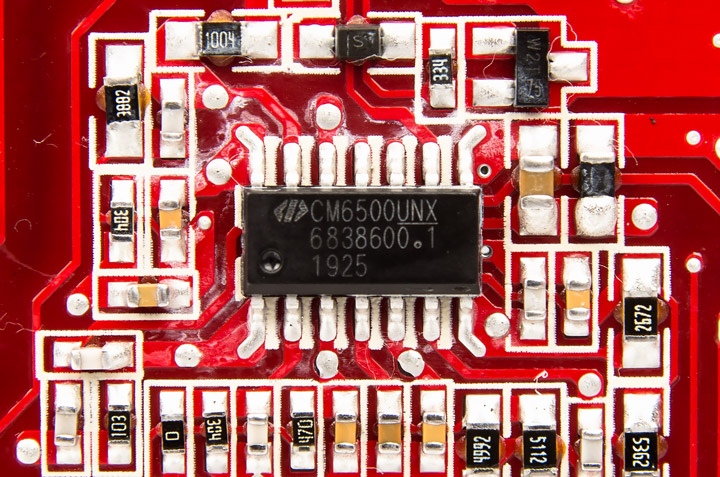

За резонансный преобразователь и синхронный выпрямитель отвечает контроллер CM6901T6X, блок активного PFC выполнен на чипе CM6500UN, а мониторинг возложили на плечи WT7527A. «Дежурка» реализована микросхемой EM8569.
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/22-asus-rog-strix-750g.jpg)
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/23-asus-rog-strix-750g.jpg)
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/24-asus-rog-strix-750g.jpg)
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/25-asus-rog-strix-750g.jpg)

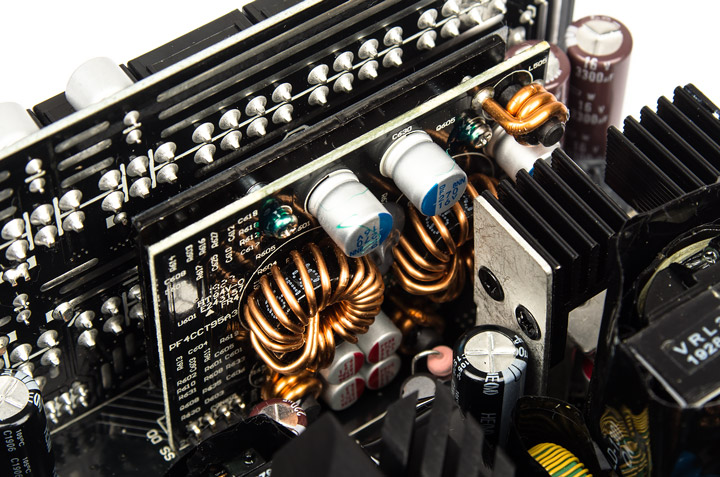

DC/DC-преобразователь для низковольтных напряжений выполнен на отдельной платке, который, судя по всему, управляется ШИМ-контроллером APW7159.
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/26-asus-rog-strix-750g.jpg)

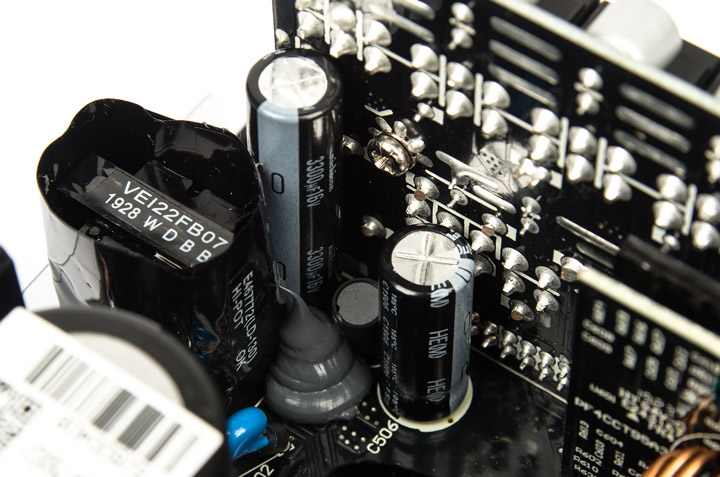

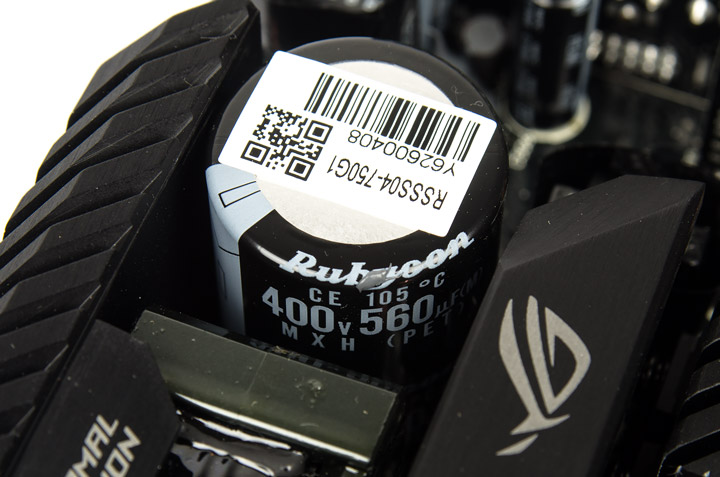

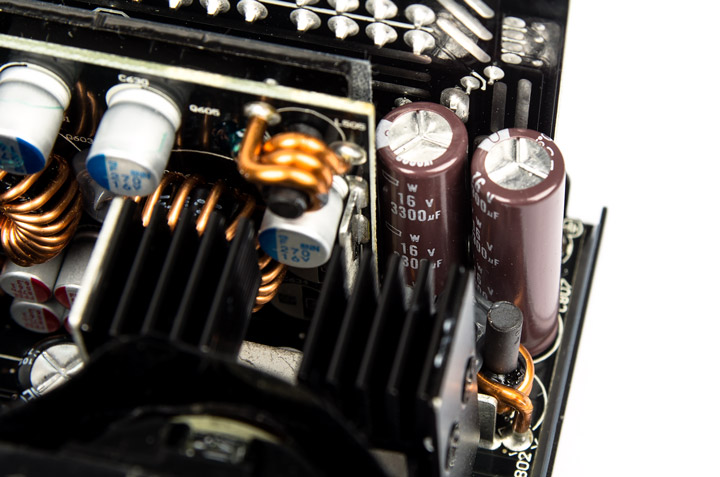

Во входной цепи установлен конденсатор Rubycon емкостью 560 мкФ с рабочим напряжением 400 В и температурой 105 °C. В остальных цепях присутствуют емкости этой же компании и Nippon Chemi-Con. В выходной цепи есть полимерные конденсаторы.
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/27-asus-rog-strix-750g.jpg)
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/28-asus-rog-strix-750g.jpg)
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/29-asus-rog-strix-750g.jpg)

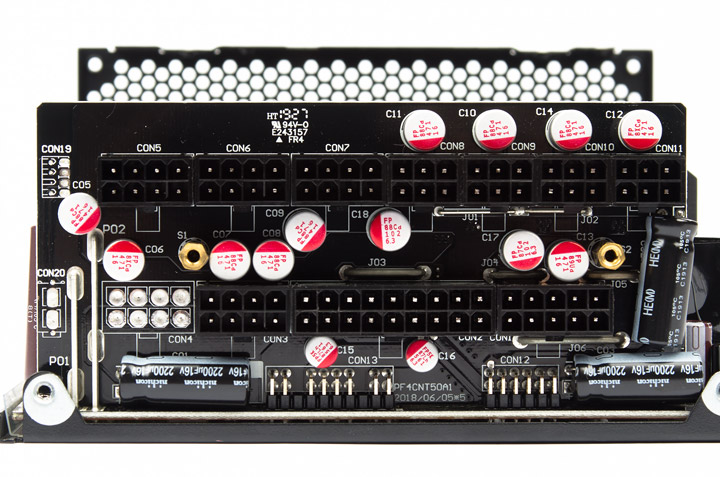

Плата для отстегивающихся кабелей подключена напрямую к основной печатной плате посредством шин. На ней есть несколько электролитических емкостей и твердотельных конденсаторов.
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/30-asus-rog-strix-750g.jpg)
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/31-asus-rog-strix-750g.jpg)

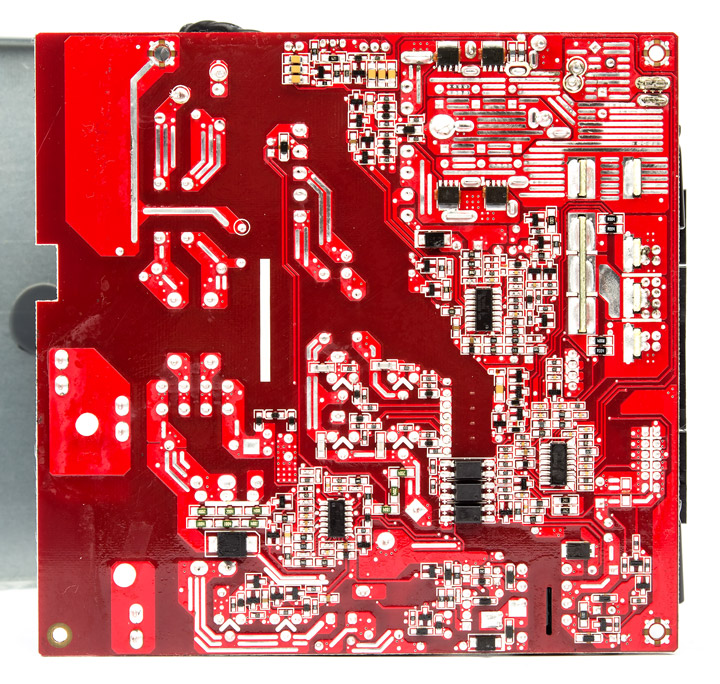

Рассматриваемый блок питания собран качественно, так же выполнена пайка печатной платы. Ни флюса, ни «соплей» замечено не было. Все просто безупречно.
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/32-asus-rog-strix-750g.jpg)
Охлаждается устройство 135-мм вентилятором Everflow FB14025BH, выполненном на базе пары шарикоподшипников и с двухконтактным подключением. Особенностью данной «вертушки» является кольцо, которое соединяет девять лопастей, призванное улучшить поток воздуха.
![ASUS ROG Strix 750W Gold (ROG-STRIX-750G)](/power/asus-rog-strix-750g/33-asus-rog-strix-750g.jpg)
Если не активировать режим гибридного охлаждения, то вентилятор всегда вращается со скоростью около 820–830 об/мин, не проявляя себя каким-либо шумом. Если гибридный режим включить нажатием кнопки на задней стенке блока питания, то пропеллер перестает вращаться даже при игровой нагрузке с одной видеокартой. Пара «монстров» в простое системы после нагрузки требовали периодической активации вентилятора, но средняя частота при этом была около 220 об/мин, а вот полная нагрузка довела скорость лишь до 872 об/мин, что можно назвать неплохим результатом.
Методика тестирования
Проверка блока питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:
- процессор: Intel Core i5-8600K (4,3 ГГц);
- материнская плата: ASUS Maximus X Apex (Intel Z370);
- кулер: Prolimatech Megahalems;
- оперативная память: HyperX HX429C15PB3AK2/16 (2x8 ГБ, DDR4-2933@3200, 16-18-18-36-2T);
- видеокарта: GeForce GTX 1080;
- накопитель: Kingston SSDNow UV400 480GB (480 ГБ, SATA 6Gb/s).
Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания игровой нагрузки на систему использовался бенчмарк Valley с максимальным качеством графики, а для дополнительной нагрузки запускался параллельно LinX 0.6.7.
Также для максимальной нагрузки была собрана следующая система:
- процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
- материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
- кулер: Noctua NH-D14;
- оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
- видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
- жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).
Здесь тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему использовался бенчмарк Tropics с активированными сглаживанием 4х и анизотропной фильтрацией 16х при игровой нагрузке, а для дополнительной нагрузки использовалась программа LinX с задачей на 1024 МБ, при этом Tropics запускался с AA2x и AF16x.
Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток и количество энергии, потраченное на единицу времени. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

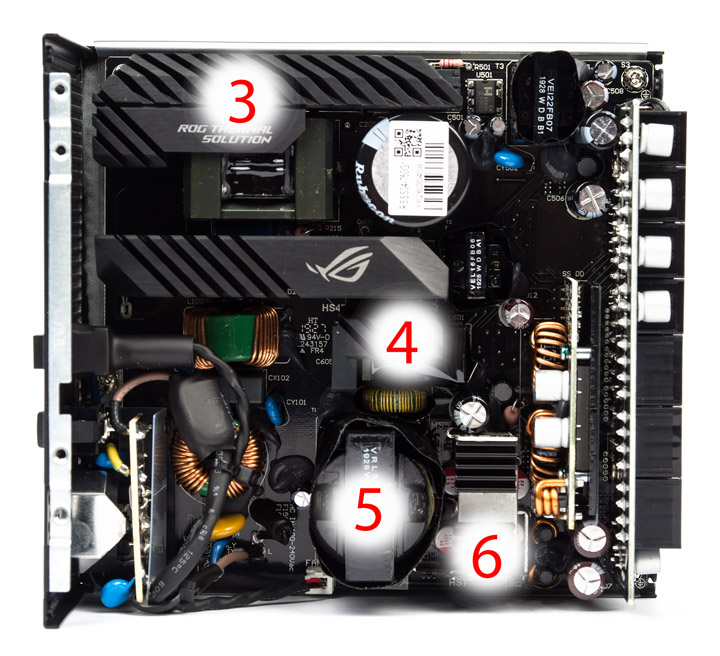

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).
Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.
Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.
Результаты тестирования
Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.
ASUS ROG-STRIX-750G | GTX1080 (LGA1151) | GTX1080 (LGA1151) | GTX295SLI (LGA1366) | GTX295SLI (LGA1366) | ||
---|---|---|---|---|---|---|
Режим | Idle | Burn, Game+LinX | Burn, Game | Burn, Game+LinX | ||
Потребляемая мощность, Вт | 39,4 (~35) | 339 (310) | 641 (~605) | 808 (~740) | ||
Линия +3.3V, В | 3,32 (+0,6) | 3,35 (+1,5) | 3,4 (+3) | 3,39 (+2,7) | ||
Линия +5V, В | 5,02 (+0,4) | 5,05 (+1) | 5,07 (+1,4) | 5,06 (+1,2) | ||
Линия +12 (MB), В | 12,07 (+0,6) | 12,10 (+0,8) | 12,17 (+1,4) | 12,2 (+1,7) | ||
Линия +12 (CPU), В | 12,07 (+0,6) | 12,13 (+1,1) | 12,29 (+2,4) | 12,3 (+2,5) | ||
Линия +12 (VGA1), В | 12,07 (+0,6) | 12,09 (+0,75) | 12,21 (+1,75) | 12,23 (+1,9) | ||
Линия +12 (VGA2), В | 12,08* (+0,7) | 12,15 (+1,25) | 12,22 (+1,8) | 12,23 (+1,9) | ||
Скорость вращения вентилятора, об/мин | – (Hybrid) |
826 | – (Hybrid) |
835 | 845 | 872 |
Термодатчик №1 | 24,8 | 25,1 | 24,8 | 25,1 | 25,9 | 26,6 |
Термодатчик №2 | 24,5 | 28,3 | 24,8 | 30,2 | 31,5 | 33,6 |
Термодатчик №3 | 29,2 | 27,6 | 40,2 | 30,4 | 34,9 | 37,3 |
Термодатчик №4 | 31,9 | 31,9 | 52 | 38,3 | 55,2 | 66,3 |
Термодатчик №5 | 44,4 | 36,7 | 64,2 | 39,9 | 47 | 51,6 |
Термодатчик №6 | 33,1 | 30,6 | 59,2 | 36,3 | 50,7 | 60,5 |
*— без нагрузки.
Платформу Seasonic, пожалуй, ни с чем не спутаешь — завышенное по всем каналам напряжение, но в пределах допуска и не выходящее даже за 3% при требуемых 5% нормах. Хорошие температурные показатели, даже при относительно небольшой частоте вращения вентилятора. Нагрузить блок питания сверх номинала не вышло, система тут же перегружалась, так что о запасе мощности ROG Strix судить очень сложно, но для игр даже с парой видеокарт его точно хватит.
Выводы
Желание собрать систему из комплектующих исключительно одного вендора уже вполне осуществимо. Некоторые производители предлагают весь спектр компонентов ПК, но у ASUS для этого пока не хватает памяти и SSD-накопителей, да и ассортимент корпусов оставляет желать лучшего. Зато блоков питания теперь предостаточно, чтобы укомплектовать как топовые сборки с несколькими мощными графическими адаптерами, так и более доступные игровые машины. Рассмотренный ROG-STRIX-750G предлагает пользователю оригинальный внешний вид и отличную комплектацию с прекрасными характеристиками. Блок питания можно кастомизировать комплектными наклейками, что понравится любителям различных украшательств. Количество кабелей минимально, но достаточно для мощной конфигурации, а два шлейфа для питания процессора длинной один метр вообще заслуживает всяческих похвал. Характеристики новинки обусловлены возможностями платформы Seasonic Focus Plus, так что за стабильность питания и долголетие устройства можно не переживать. Ценители тишины смогут задействовать гибридный режим и услышат работающий вентилятор, в лучшем случае, лишь при максимальной нагрузке. В целом ROG Strix 750W Gold получился отличным, а переплата в 30% относительно оригинала не так велика, если импонирует марка ASUS.
