Неизведанное рядом. Блок питания AOpen Z650-14AE6

Большое количество компаний, некогда славившихся своей продукцией, так или иначе свернули свой бизнес на компьютерном рынке, были приобретены или же заняли определенную нишу. Яркий тому пример — VIA, сильнейший конкурент Intel и главный партнер AMD занялась выпуском встраиваемых систем и различных контроллеров. Или же Soltek, платы которой отличались дизайнерскими изысками, тихо прекратила свое существование несколько лет назад. Стоит также вспомнить об EpoX или Abit, разрабатывавших одни из лучших решений для энтузиастов. Пользователи со стажем наверняка помнят еще и о такой марке как AOpen, под которой выпускались весьма качественные корпуса, блоки питания, материнские платы, видеокарты и многое другое. Являясь основным поставщиком комплектующих материнской компании Acer, AOpen вышла на рынок как самостоятельный производитель в конце 90-х. Возможно, кому-то посчастливилось даже подержать в руках плату AX6BC Pro II Millennium Edition на базе чипсета Intel 440BX, выполненную на текстолите черного цвета (и это более десяти лет назад!) и оснащенную радиатором, покрытым платиной. Или же розовую AX3S Pro. Возможно, и AX4B-533Tube, в звуковом тракте которой использовалась настоящая лампа и компоненты для аудиотехники класса hi-end. Не менее интересны были и видеокарты AOpen. Например, PA256 Deluxe с поддержкой OpenBIOS, позволявшим при старте системы зайти в BIOS карты и произвести настройки частоты чипа, памяти и всех необходимых напряжений для более удачного разгона! Но это было давно.

Сейчас компания сосредоточила свои усилия на выпуске корпусов, особенно медиа-направленности и компактных игровых систем, периферии, медиа-центров и неттопов, системных плат формата Mini-ITX и блоков питания. И если остальные компоненты кроме парочки моделей обычных корпусов на отечественном рынке отсутствуют, то блоки питания, хоть и не в большом ассортименте, все же есть. Одна из таких моделей попала к нам на тестирование.


AOpen Z650-14AE6

Блоки питания AOpen раньше были одними из дорогих на рынке и, как правило, базировались на разработках FSP. Кто является OEM-производителем рассматриваемой модели, мы узнаем ниже, а пока познакомимся с комплектом поставки и внешним видом устройства.

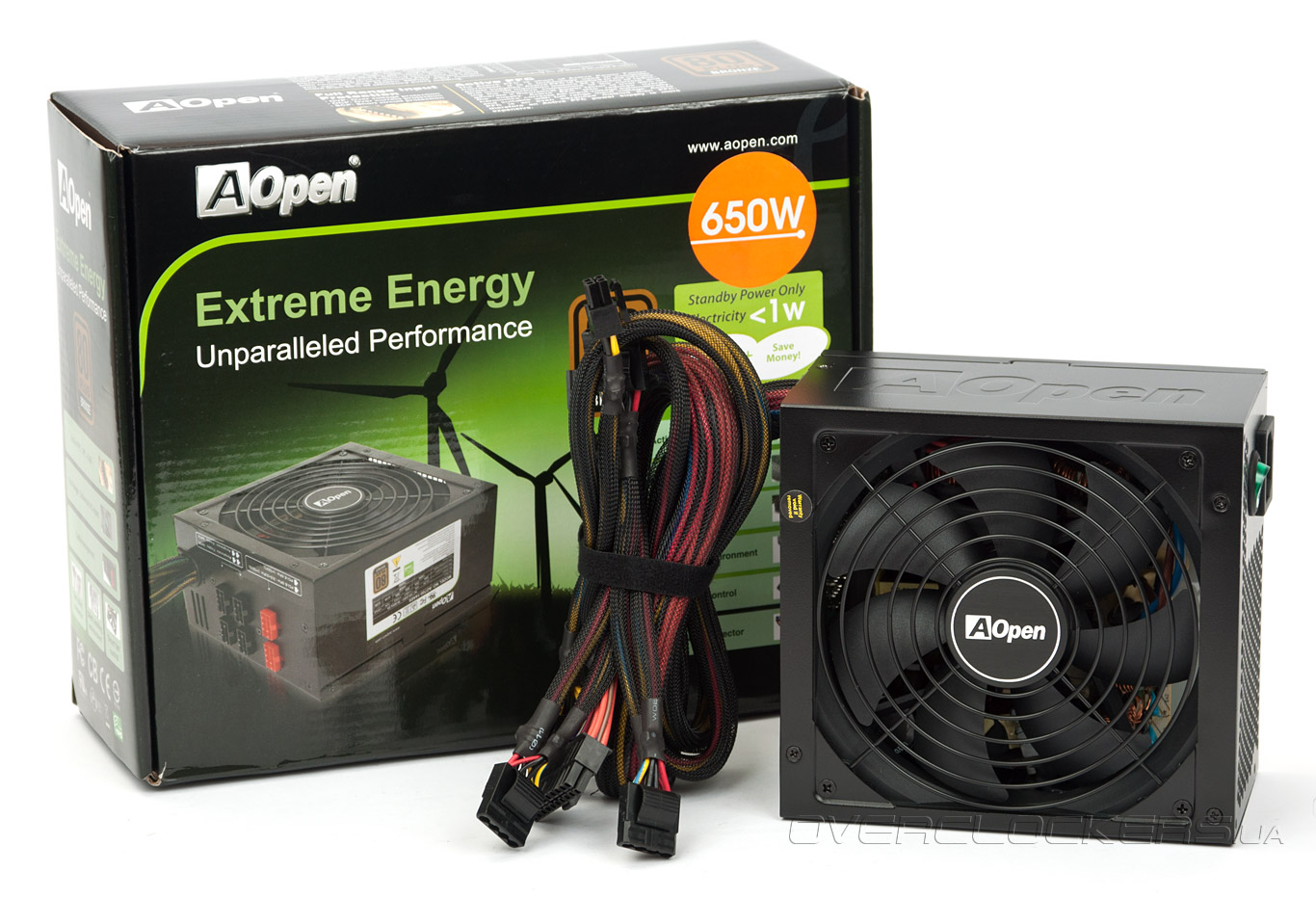

Блок поставляется в обычной коробке, выполненной зелено-черных тонах с изображением силуэтов ветряных генераторов, символизирующих в данном случае экономичность продукта. И тому есть причина — Z650-14AE6 отвечает требованиям стандарта 80Plus Bronze, который подразумевает КПД как минимум 81% при 20 и 100 процентной нагрузке, и не менее 85% при нагрузке в половину мощности.

AOpen Z650-14AE6

Каких-либо громких слоганов и пестрых наклеек на упаковки найти не удалось, лишь на обратной стороне кратко расписаны характеристики и виде ярлычков изображены поддерживаемые технологии и особенности изделия.

AOpen Z650-14AE6

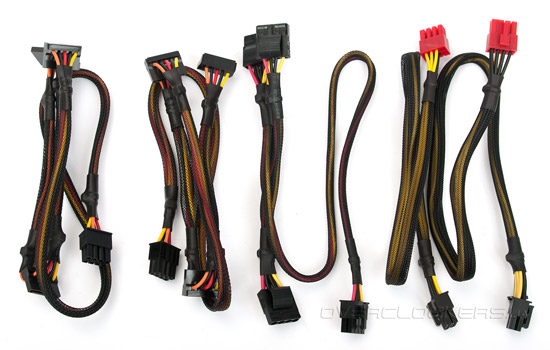

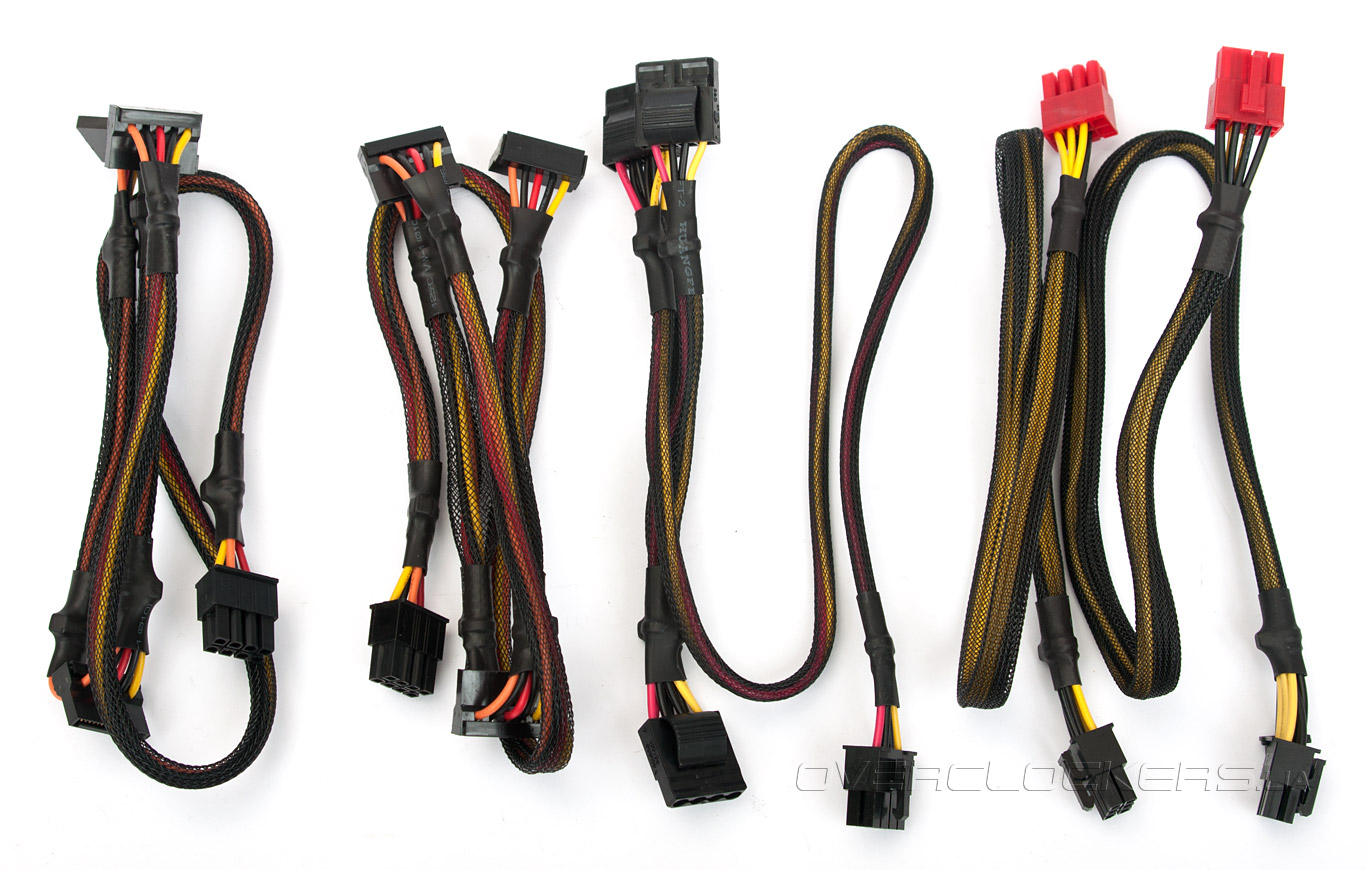

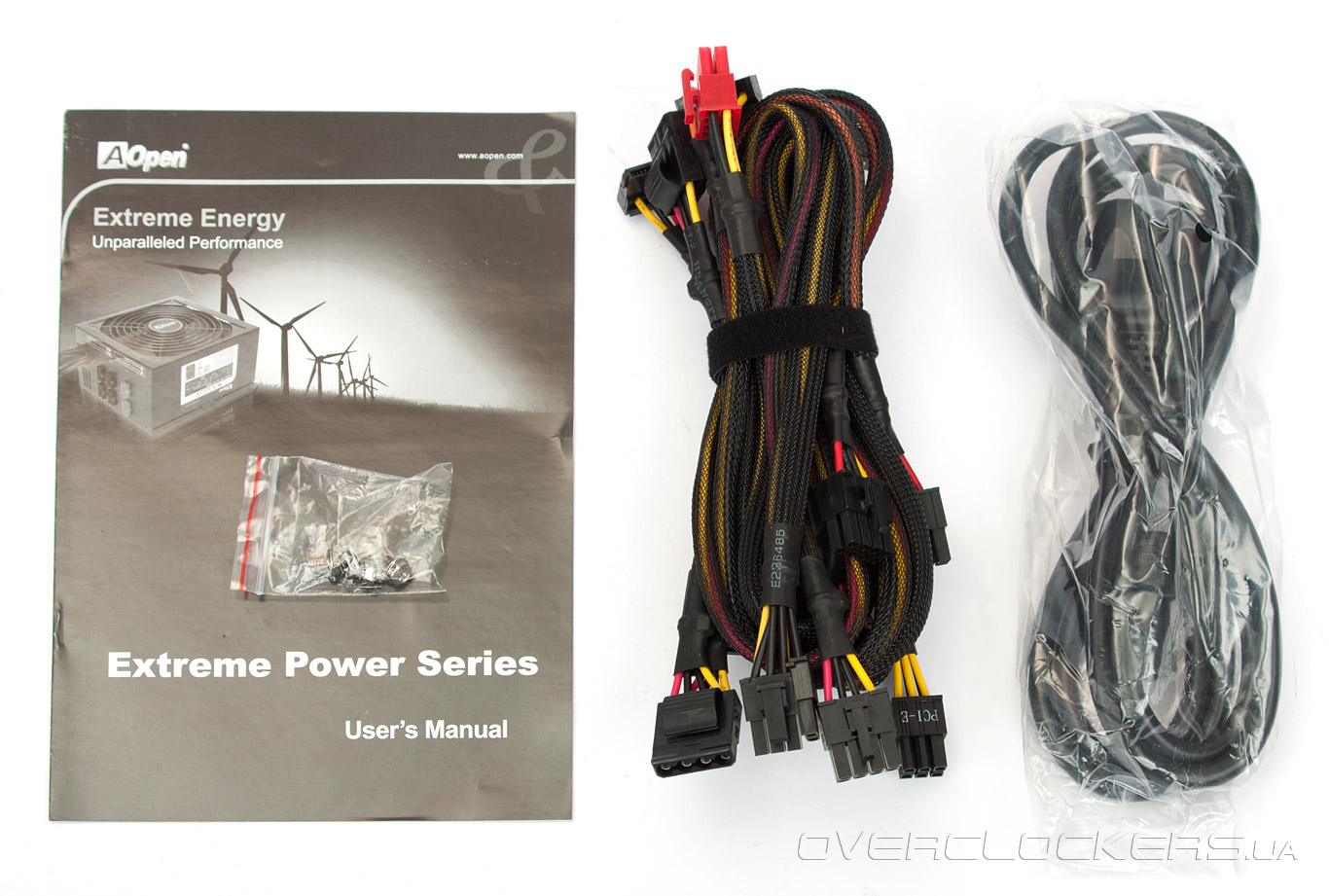

Комплект поставки оказался скромным: инструкция, набор монтажных винтов, несколько штук отстегивающихся кабелей и сетевой шнур. Да-да, блок Z650-14AE6 имеет модульную конструкцию.

AOpen Z650-14AE6

Основные кабели представлены следующим списком:
  • один с разъемом ATX 24-pin (длина 50 см);
  • один с 8-контактным (4+4) EPS12V и с 4-контактным ATX12V (52+15 см);
  • один с тремя разъемами питания для IDE-устройств и одним для FDD (50+15+15+14см).
Дополнительных всего пять:
  • один с 8-контактным (6+2) разъемом для видеокарт PCI-E (50 см);
  • один с 6-контактным разъемом для видеокарт PCI-E (50 см);
  • два с тремя разъемами питания для SATA-устройств (50+15+15 см);
  • один с тремя разъемами питания для IDE-устройств (50+15+15 см).
AOpen Z650-14AE6

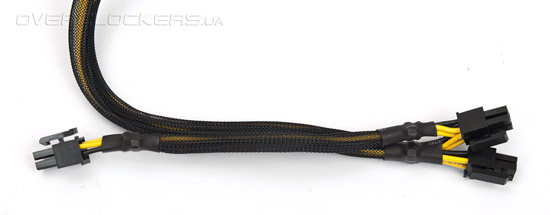

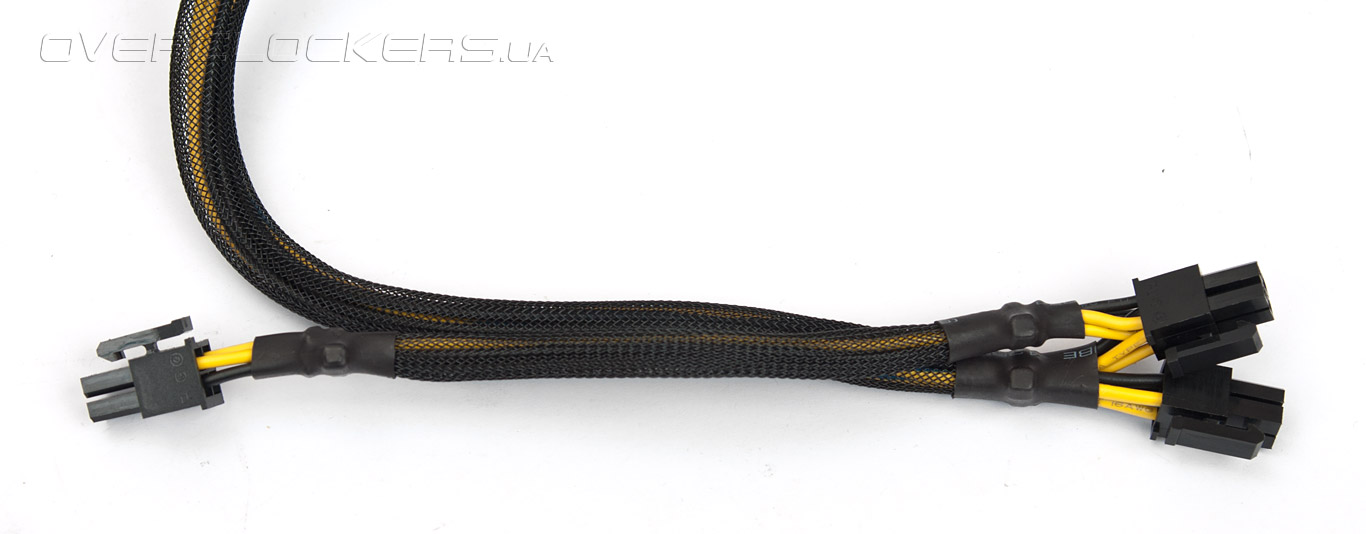

Все кабели заключены в нейлоновую оплетку, позволяющую аккуратно расположить провода внутри системного блока. Разъемы вполне стандартные, только для питания процессора EPS12V выполнен в виде двух ATX12V, к одному из которых дополнительно подключен еще один такой же.

AOpen Z650-14AE6

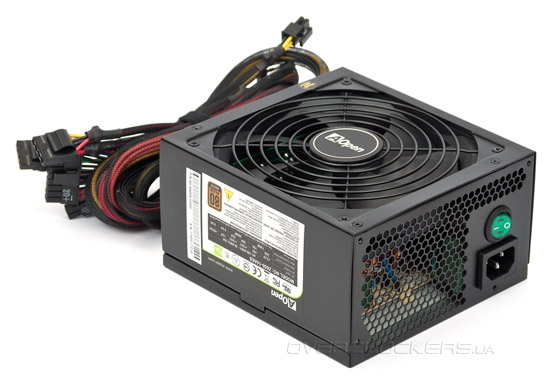

Внешне блок выглядит обычно, хотя и окрашен в черный цвет, как и проволочная решетка. Корпус выполнен из не очень толстой стали, что не делает ему чести — возникает ощущение, что перед нами устройство классом ниже.

AOpen Z650-14AE6

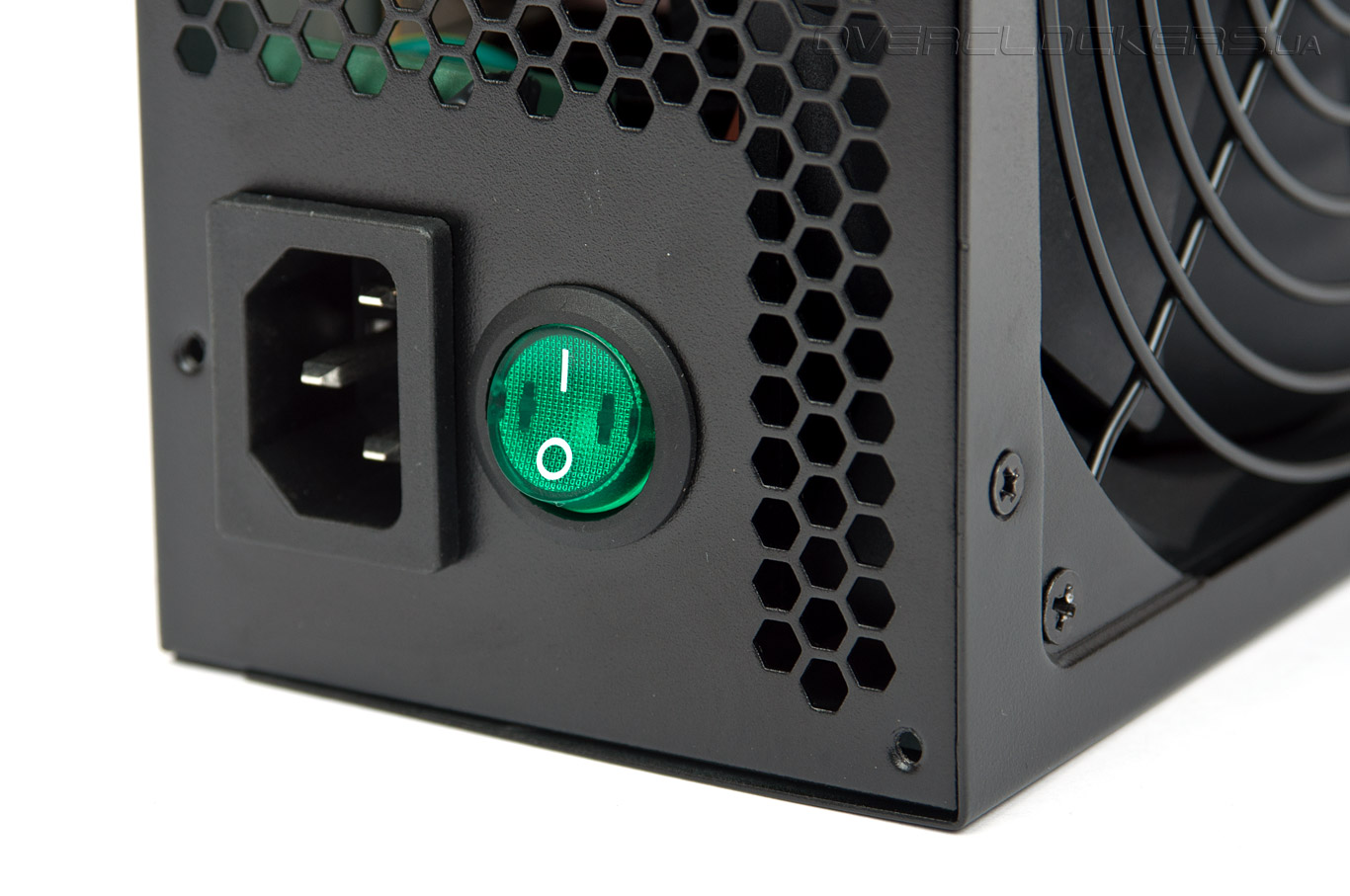

Зато используется оригинальный выключатель питания зеленого цвета:

AOpen Z650-14AE6

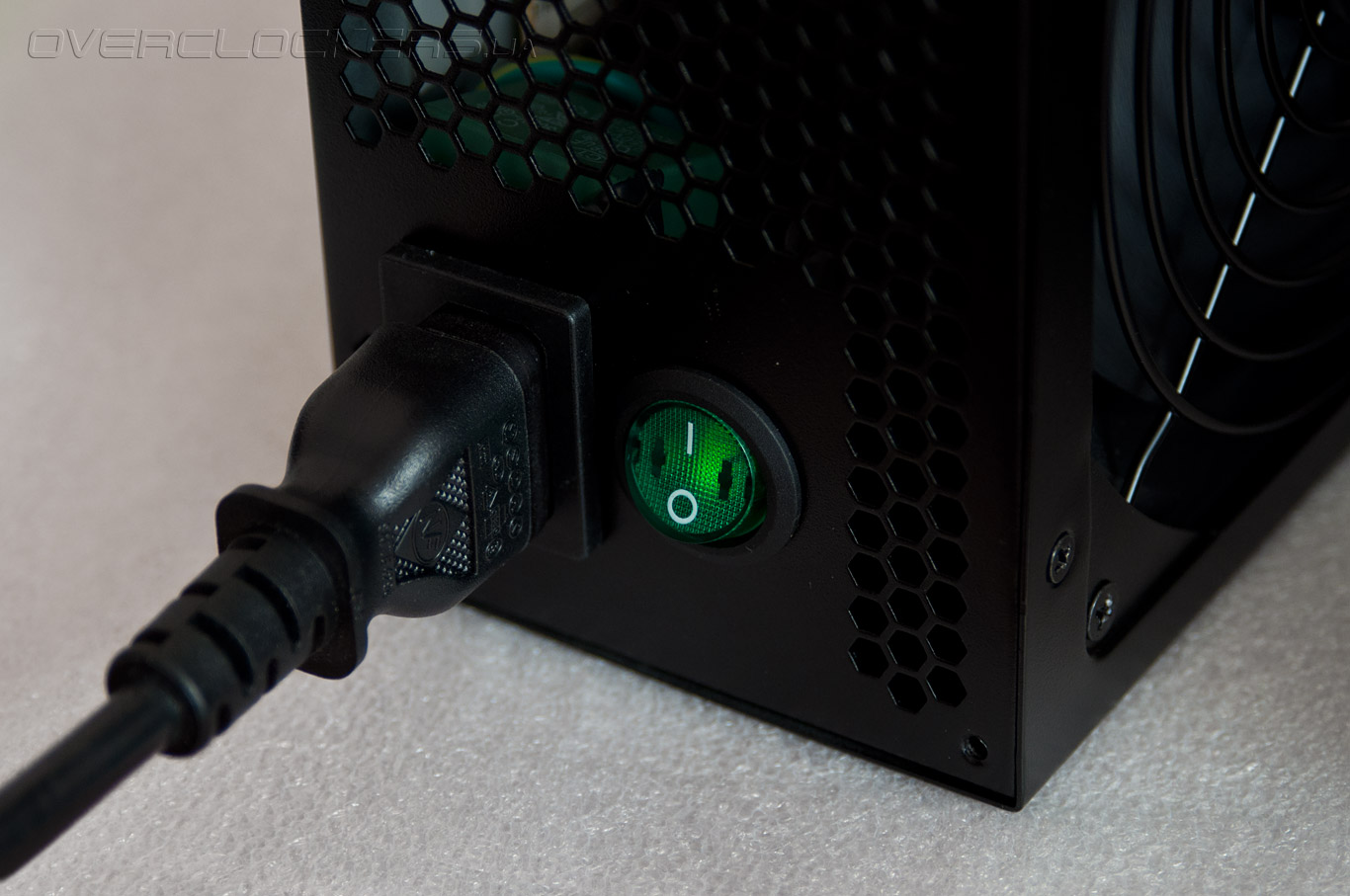

Который, к тому же, подсвечивается при включенном блоке.

AOpen Z650-14AE6

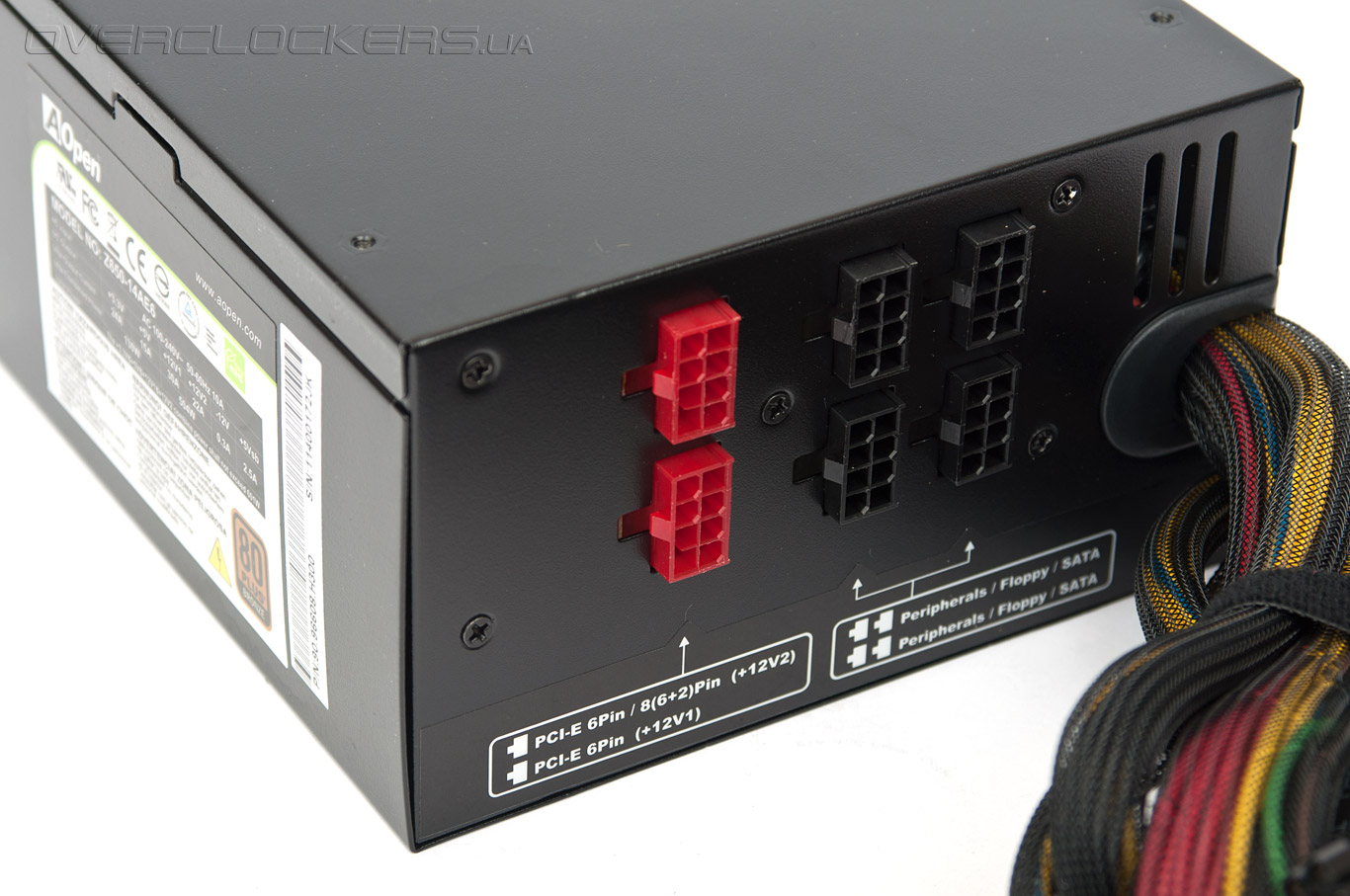

На внутренней стенке расположены шесть одинаковых по форме, но разных по цвету разъемов. Красные предназначены для видеокарт, черные — для периферии. Так как в комплекте лишь два кабеля для графических адаптеров, то запитать можно будет либо одну мощную, либо две более слабые, но работающие в режиме CrossFireX или SLI. Куда какой подключать кабель указано на наклейке под разъемами.

AOpen Z650-14AE6

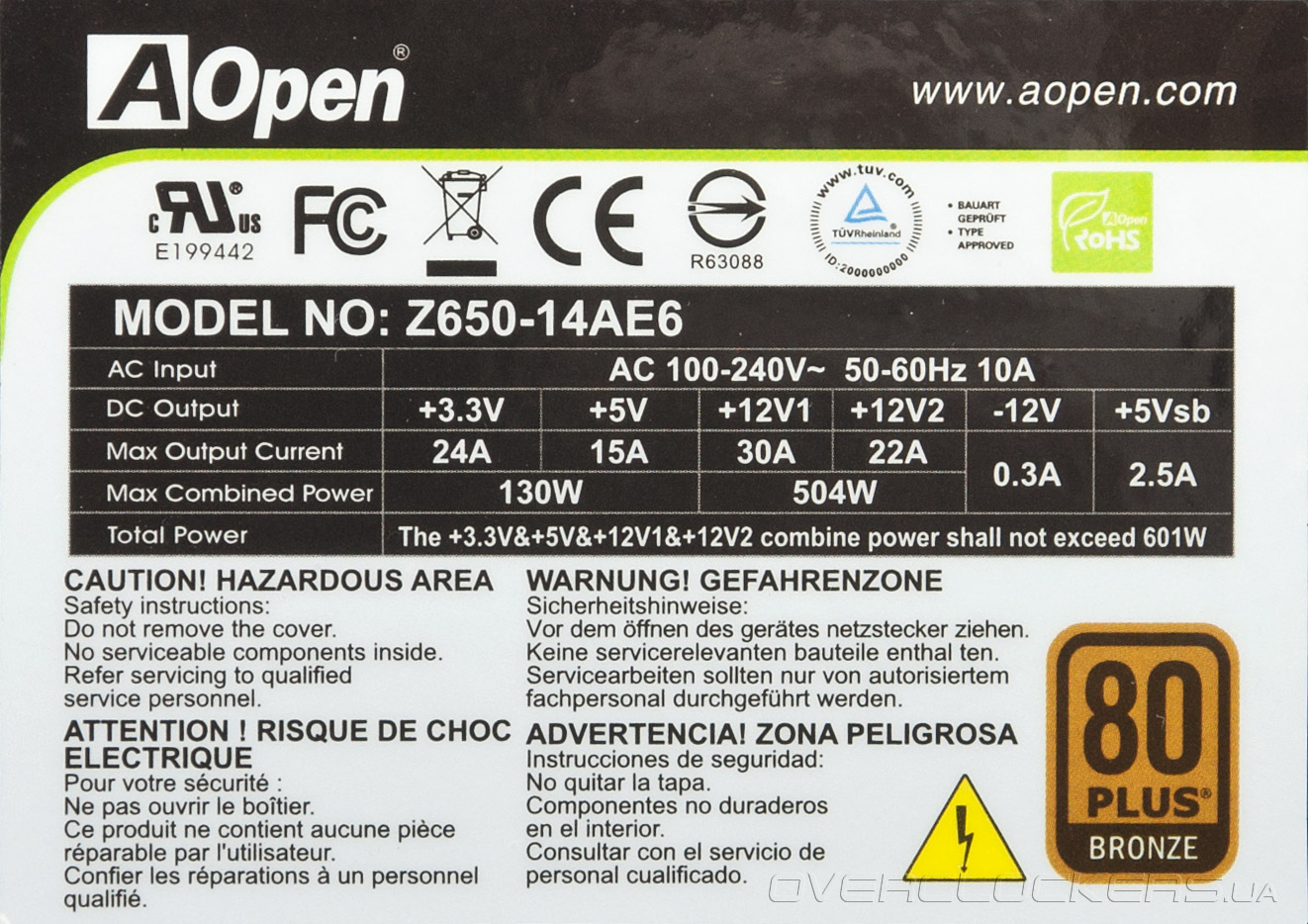

По характеристикам Z650-14AE6 аналогичен решениям такой же ценовой категории.

AOpen Z650-14AE6

Комбинированная мощность +3,3 и +5 вольтовых каналов составляет 130 Вт, а по линии +12V блок может выдать до 504 ватт, что не так уж много по сравнению с продуктами нового поколения (Seasonic X, Enermax Modu87+, FSP Aurum). Правда, они и стоят соответствующе.

Шина питания +3,3V +5V +12V1 +12V2 –12V +5Vsb
Макс. ток нагрузки, А 24 15 30 22 0,3 2,5
Комбинированная мощность, Вт 130  504  3,6 12,5
Общая мощность, Вт 601    –
Максимальная мощность, Вт 650

Чтобы выяснить о настоящем производителе блока, достаточно взглянуть на номер UL (E199442). Им является HEC Compucase (Herolchi Electronic Company, HEC Group), в активе которого числится собственная марка Cougar. Кроме того, Herolchi поставляет свои разработки таким брендам, как Aerocool, ADATA и Thermaltake. По указанным на этикетке AOpen Z650-14AE6 данным, аналогами этой модели можно назвать HEC-650TB, HEC-600TB и даже HEC-600TE-2WX. В последнем случае подходит комбинированная мощность по двум линиям на +12 вольт. Так что, дать однозначного ответа, какой же мощности перед нами блок, сложно.

Отметим поддержку Z650-14AE6 активного PFC и возможность работать от сети с интервалом напряжения 100—240 В, что особо будет актуально пользователям, проживающим в энергетически неблагоприятных районах.

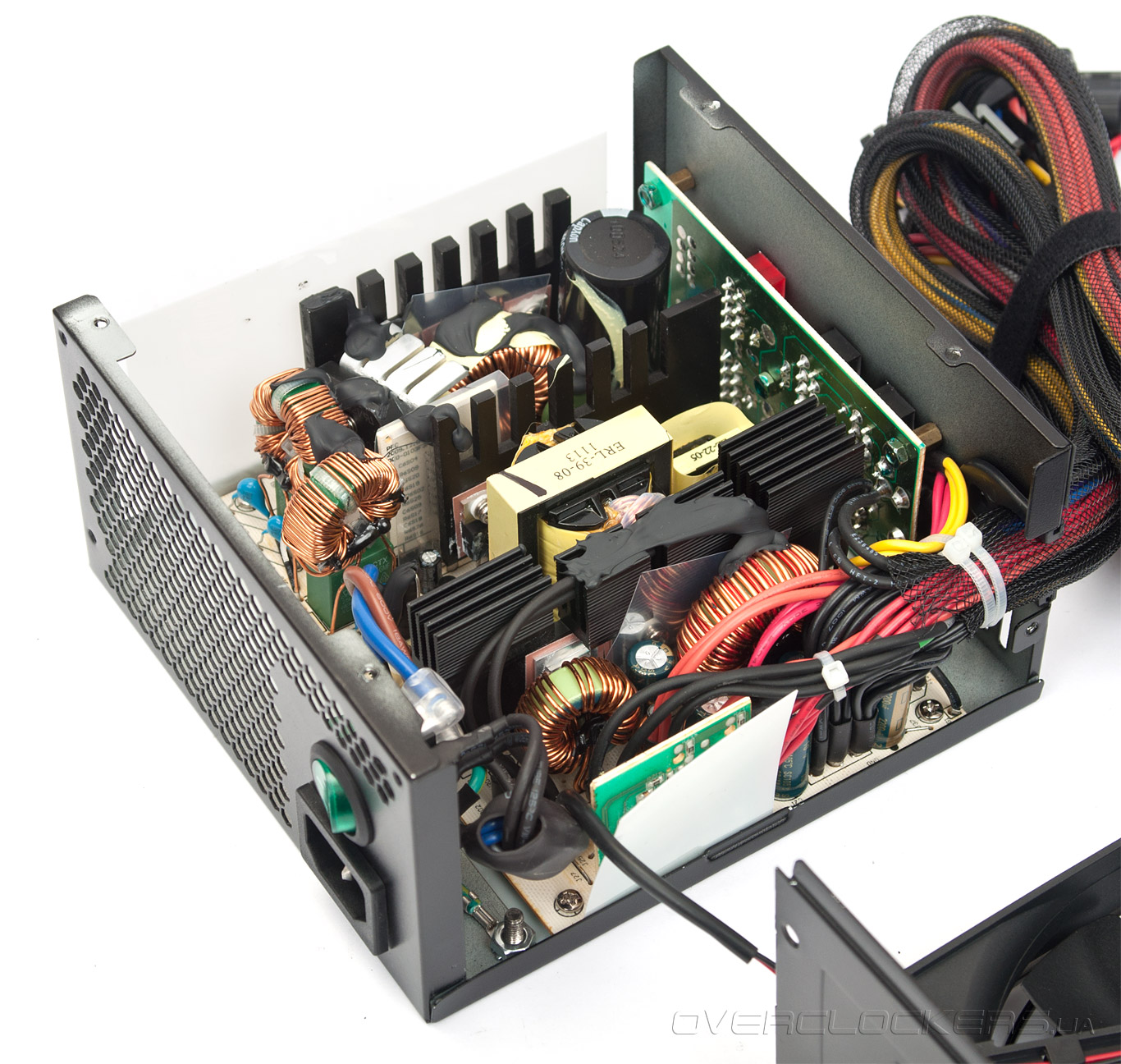

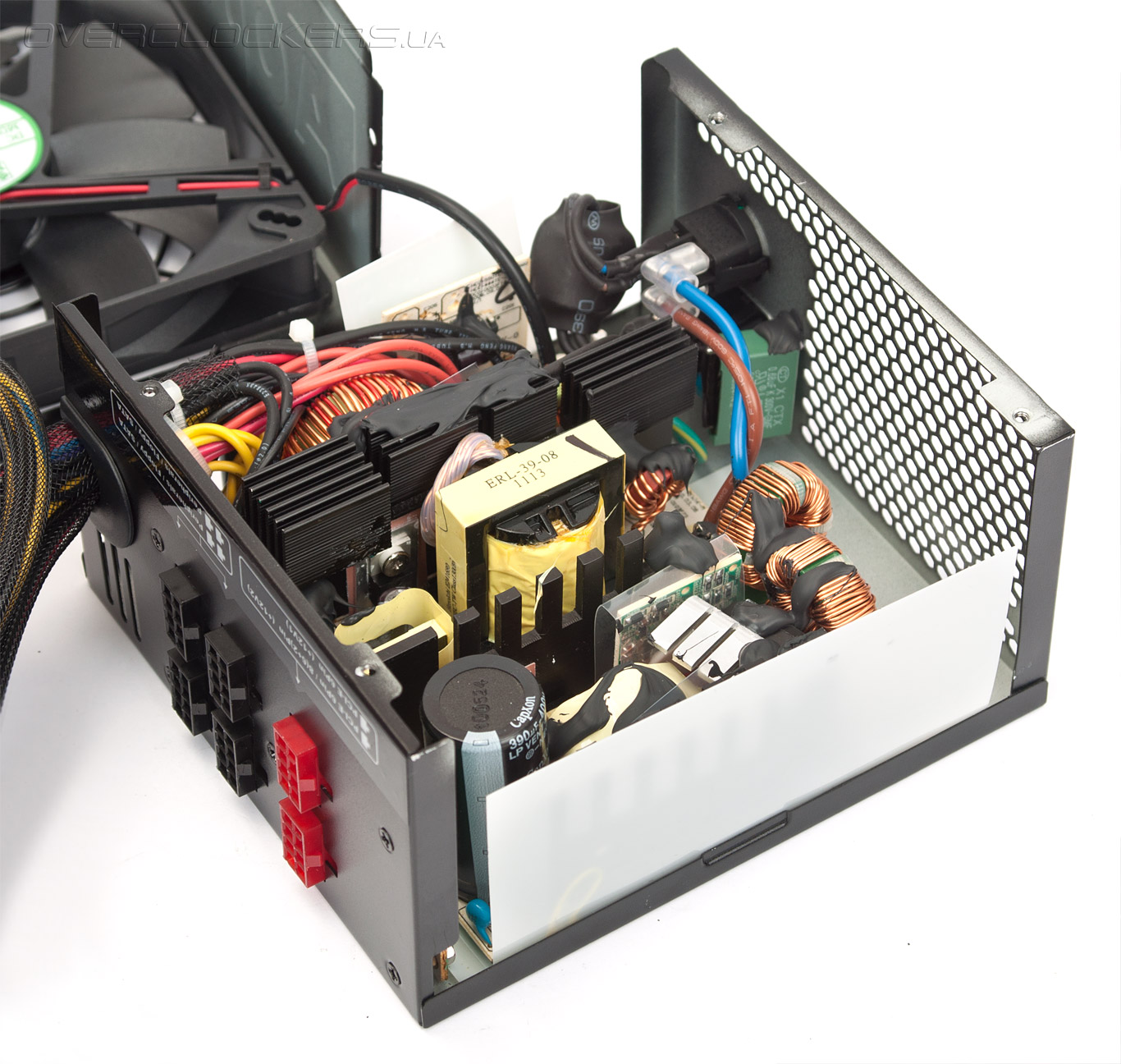

Если внешне блок немного смутил, то внутреннее устройство оказалось достойного марки AOpen качества.

AOpen Z650-14AE6 AOpen Z650-14AE6

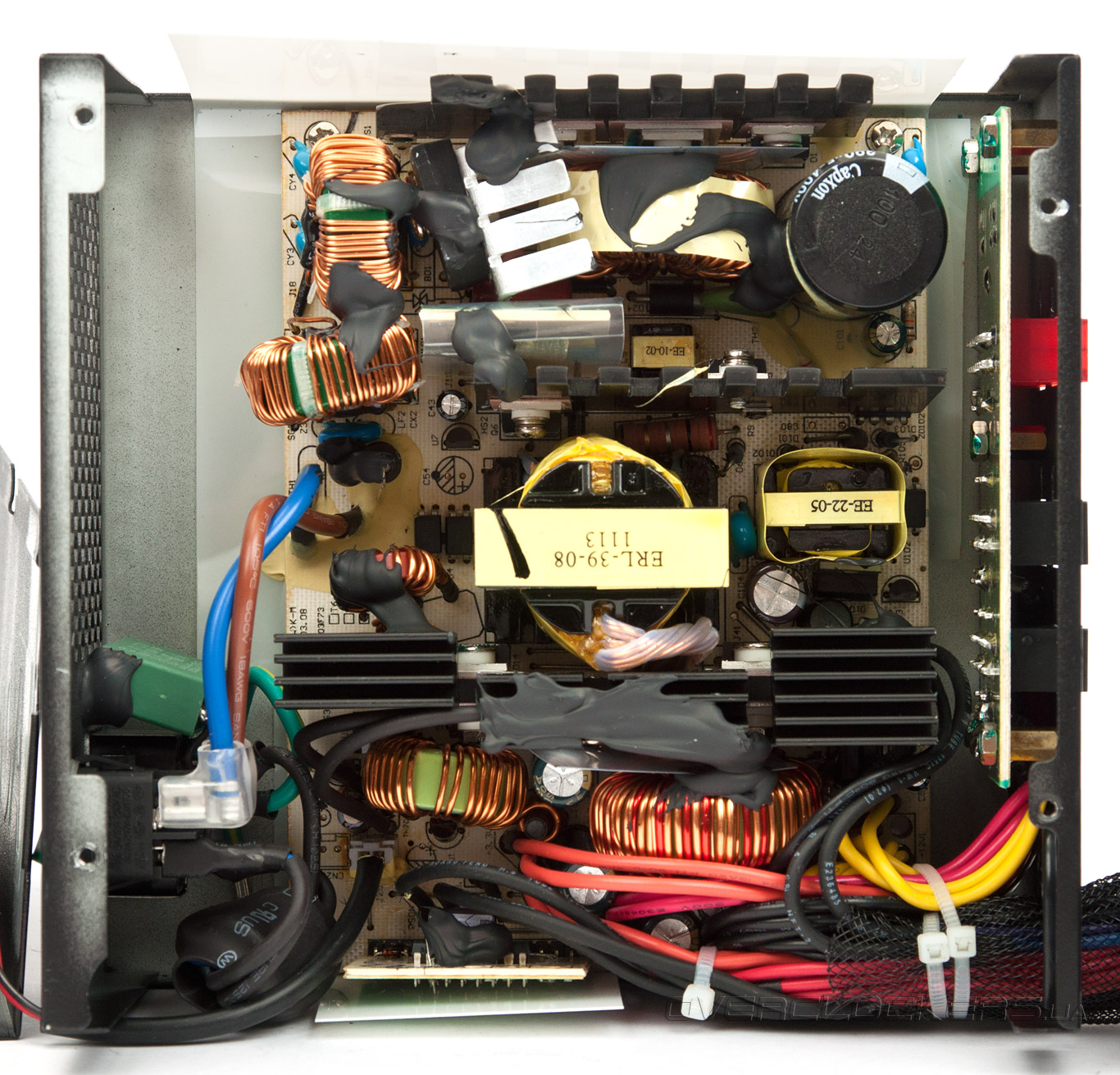

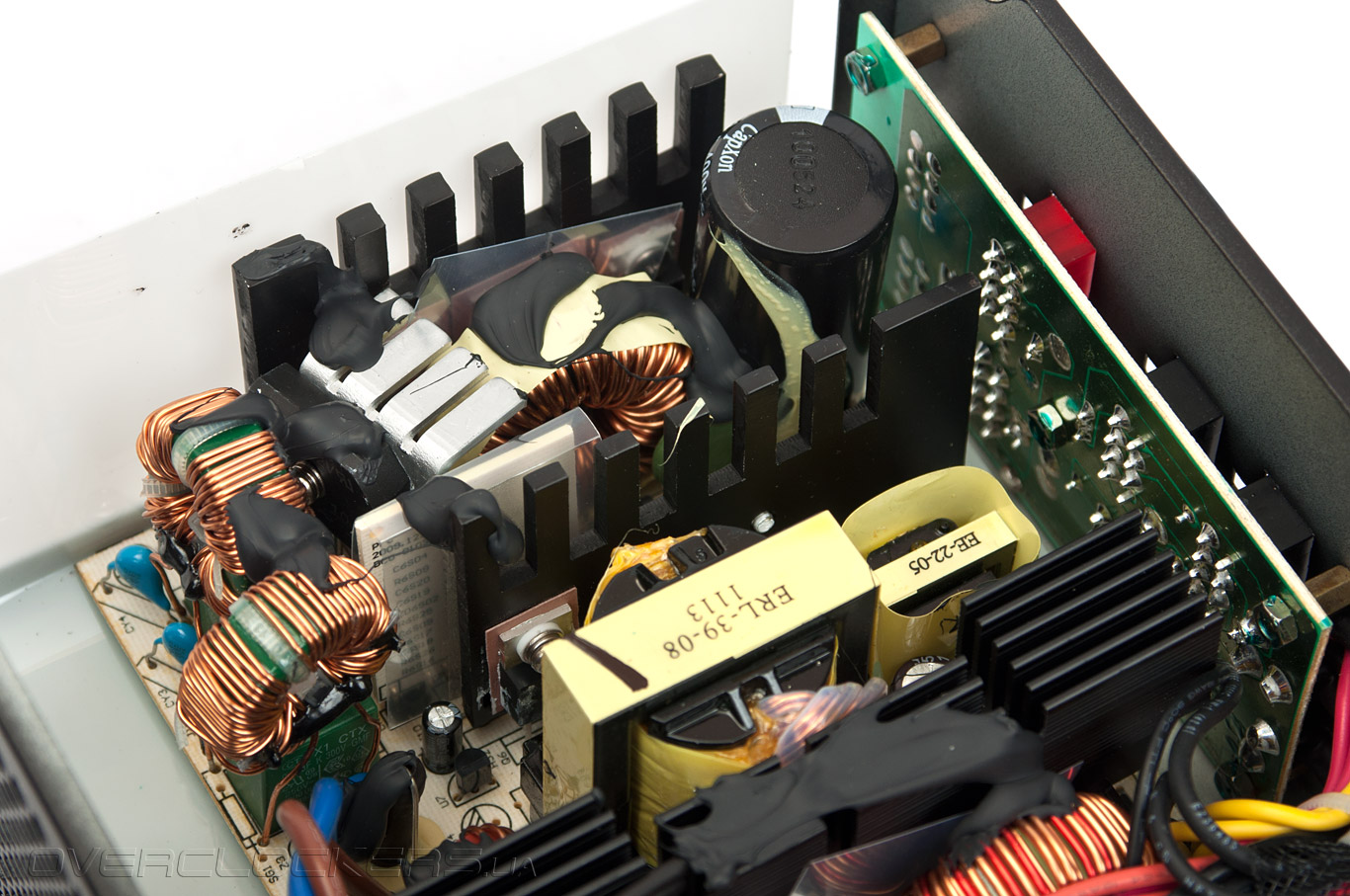

Все компоненты дополнительно залиты клеем, ничего не болтается, свободного места практически нет. Входной фильтр распаян полностью, включая варисторы, да и, в целом, не видно, чтобы экономили на деталях.

AOpen Z650-14AE6

Схема блока построена на базе ШИМ-контроллера Fairchild FAN4800, отвечающего также за активный PFC. Естественно, о независимой стабилизации для устройства такой ценовой категории говорить не приходится, она групповая для +12, +5 и –12 вольтовых каналов.

За охлаждение силовых элементов входной цепи отвечают массивные пластины-радиаторы.

AOpen Z650-14AE6

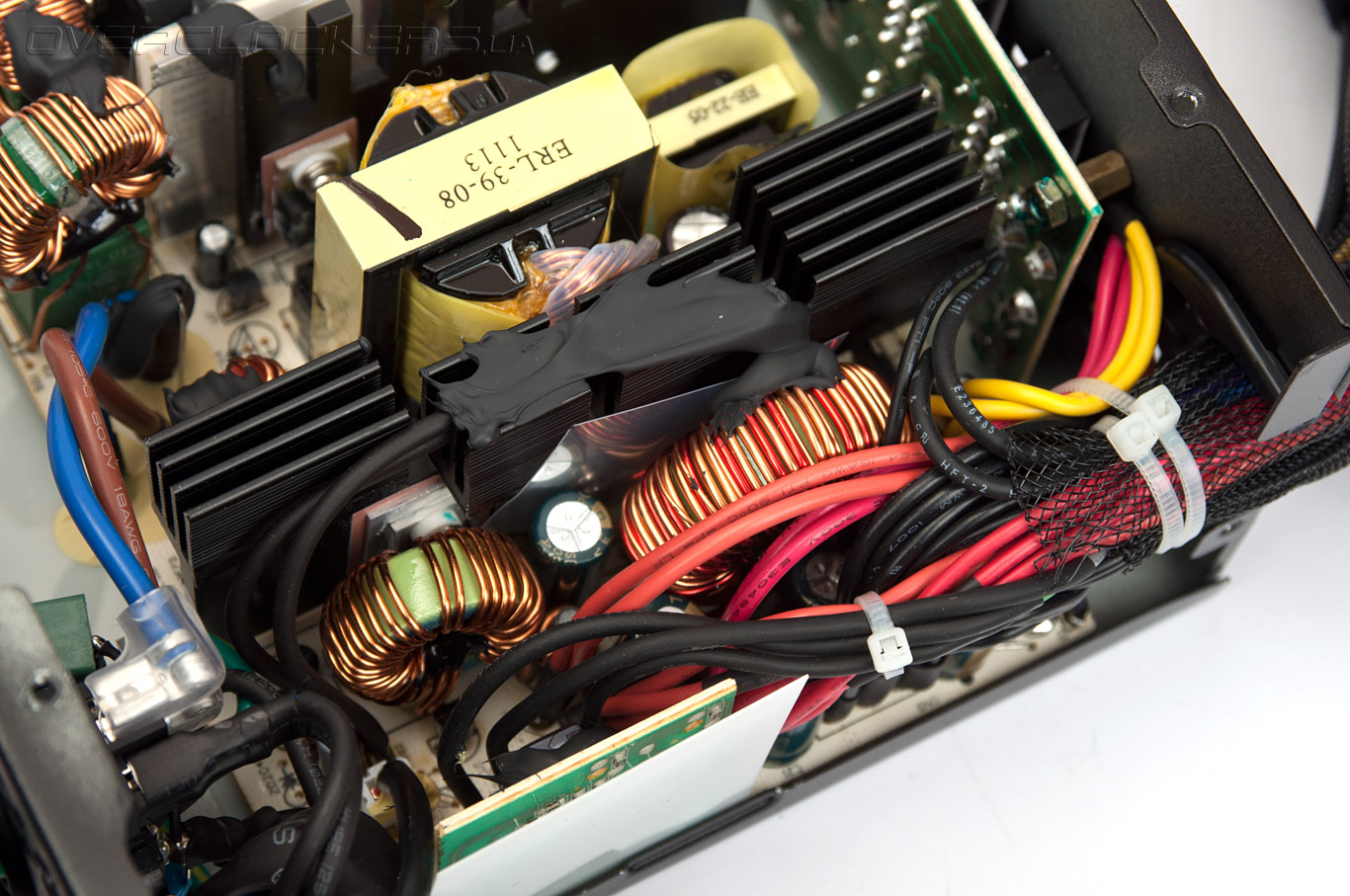

Выходная часть выполнена на базе диодов Шоттки, которые охлаждаются общим радиатором с несколькими ребрами. Для каналов +12V и +3,3V предусмотрено по два диода, для +5V — один. Из-за плотного монтажа, номиналы, к сожалению, рассмотреть не удалось.

AOpen Z650-14AE6

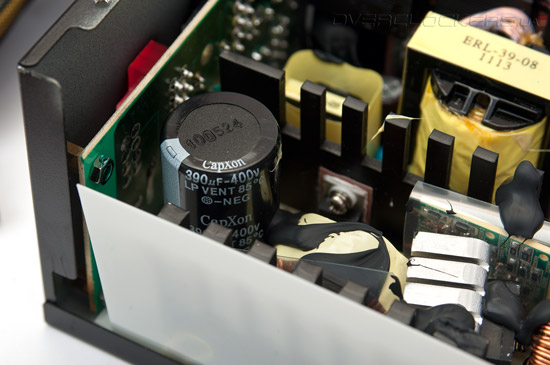

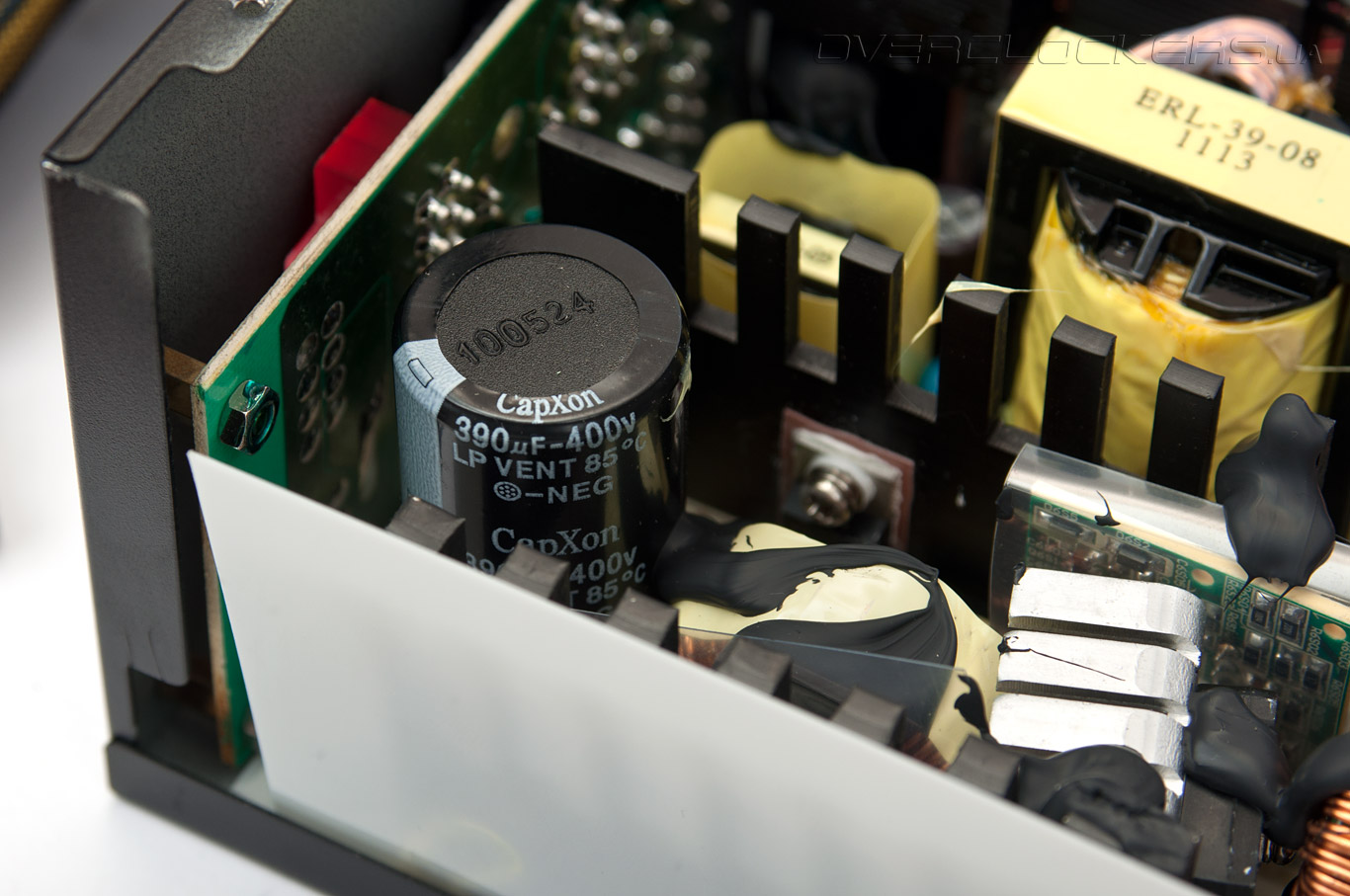

Входной конденсатор емкостью 390 мкФ на 400 В производства CapXon, остальные — Teapo и Su’scon.

AOpen Z650-14AE6

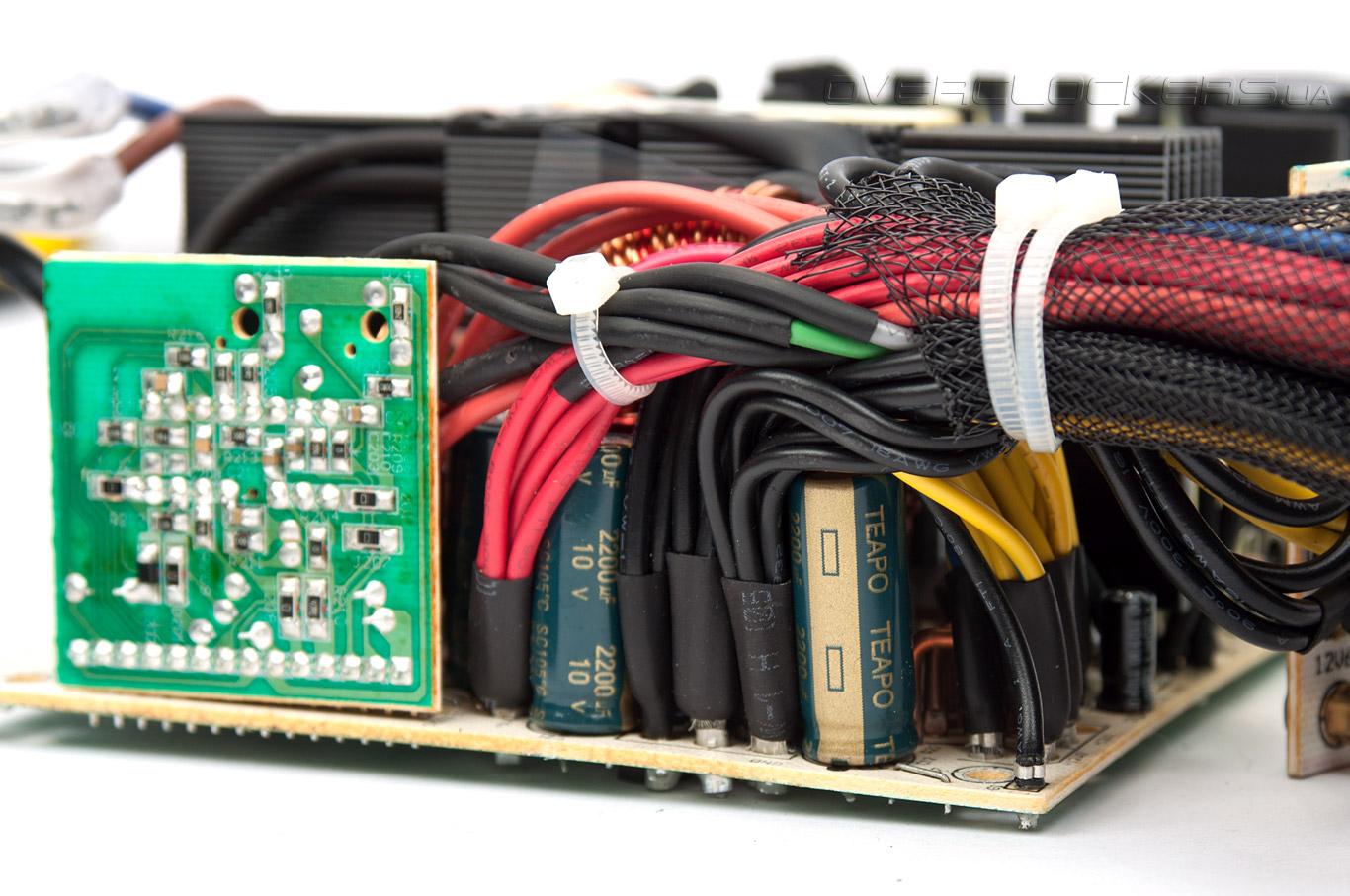

Мониторинг и защита блока возложена на чип SITI PS223, расположенный на отдельной плате.

AOpen Z650-14AE6

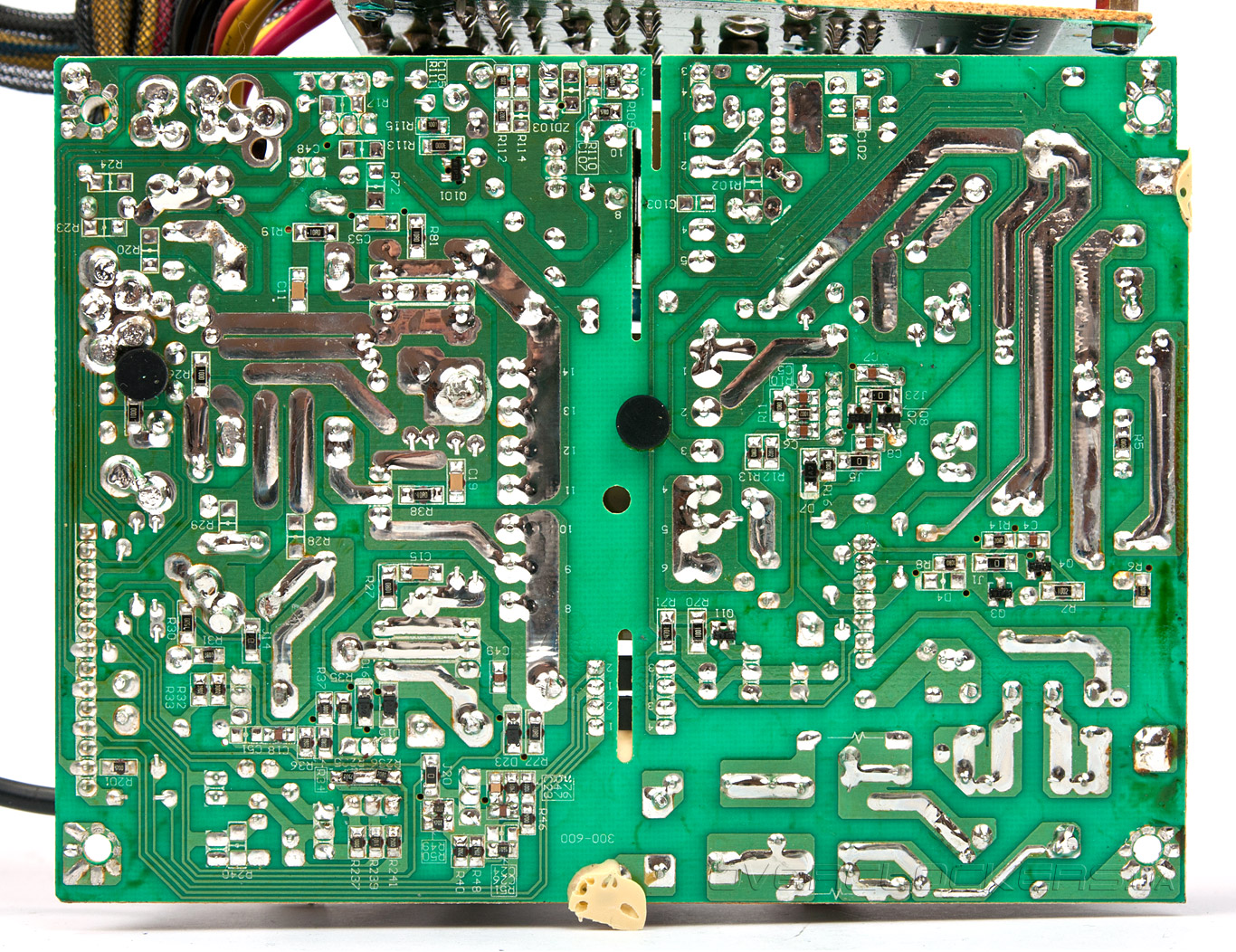

Качество пайки плат хорошее, придраться практически не к чему, только остатки флюса немного портят общую картину.

AOpen Z650-14AE6

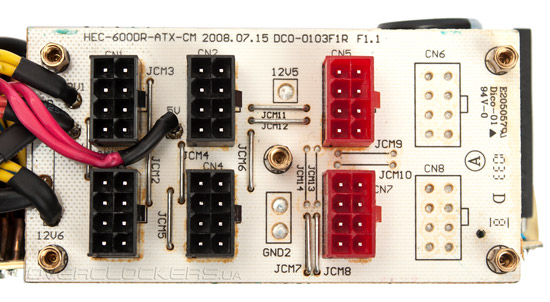

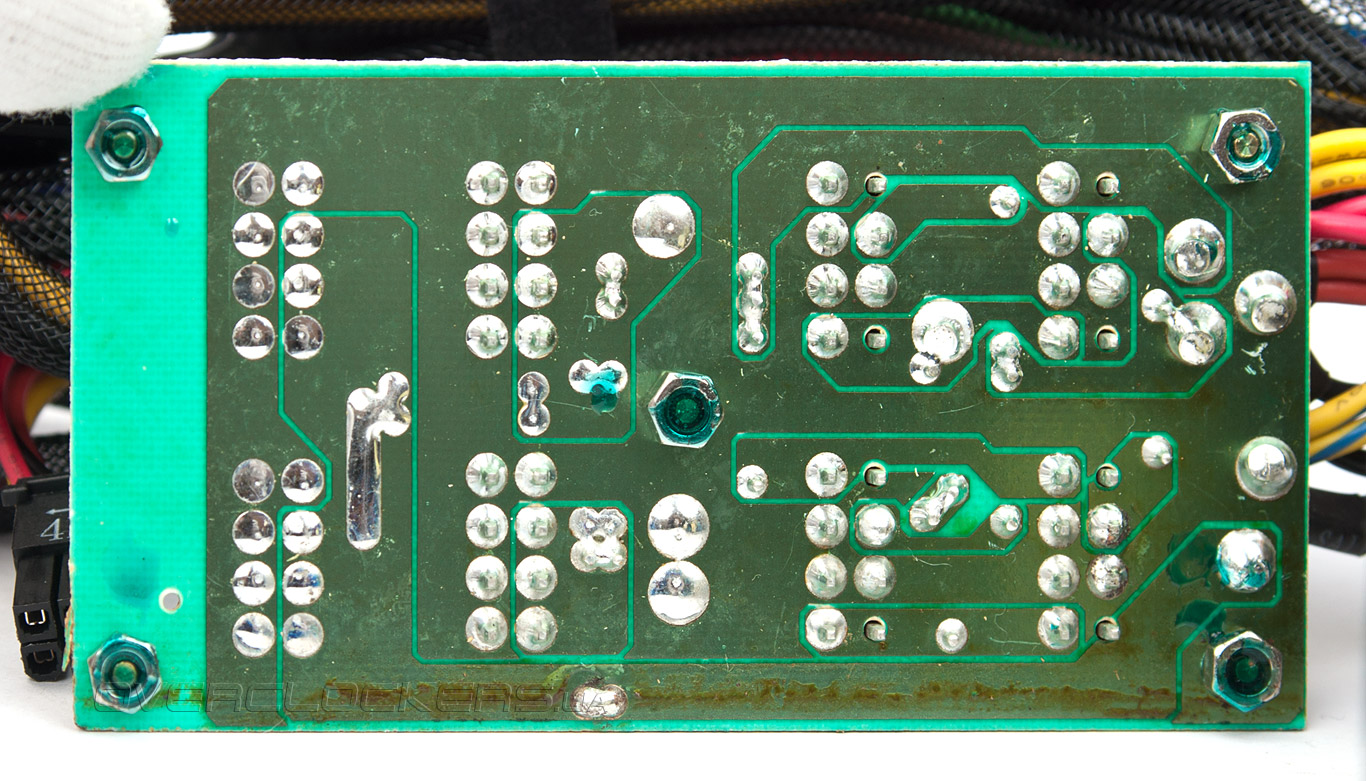

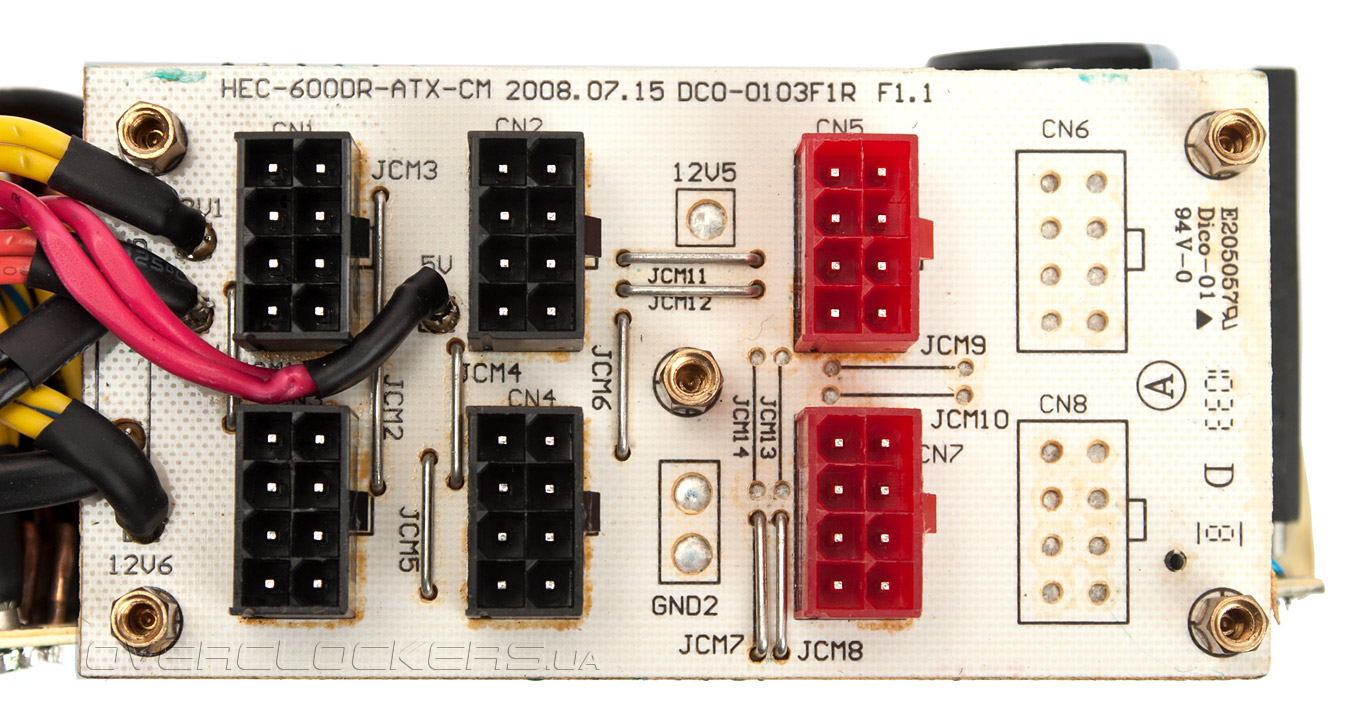

Дочерняя плата с разъемами для подключения кабелей выполняет транзитные функции, каких-либо элементов фильтрации на ней нет.

AOpen Z650-14AE6

И опять м наблюдаем остатки флюса:

AOpen Z650-14AE6

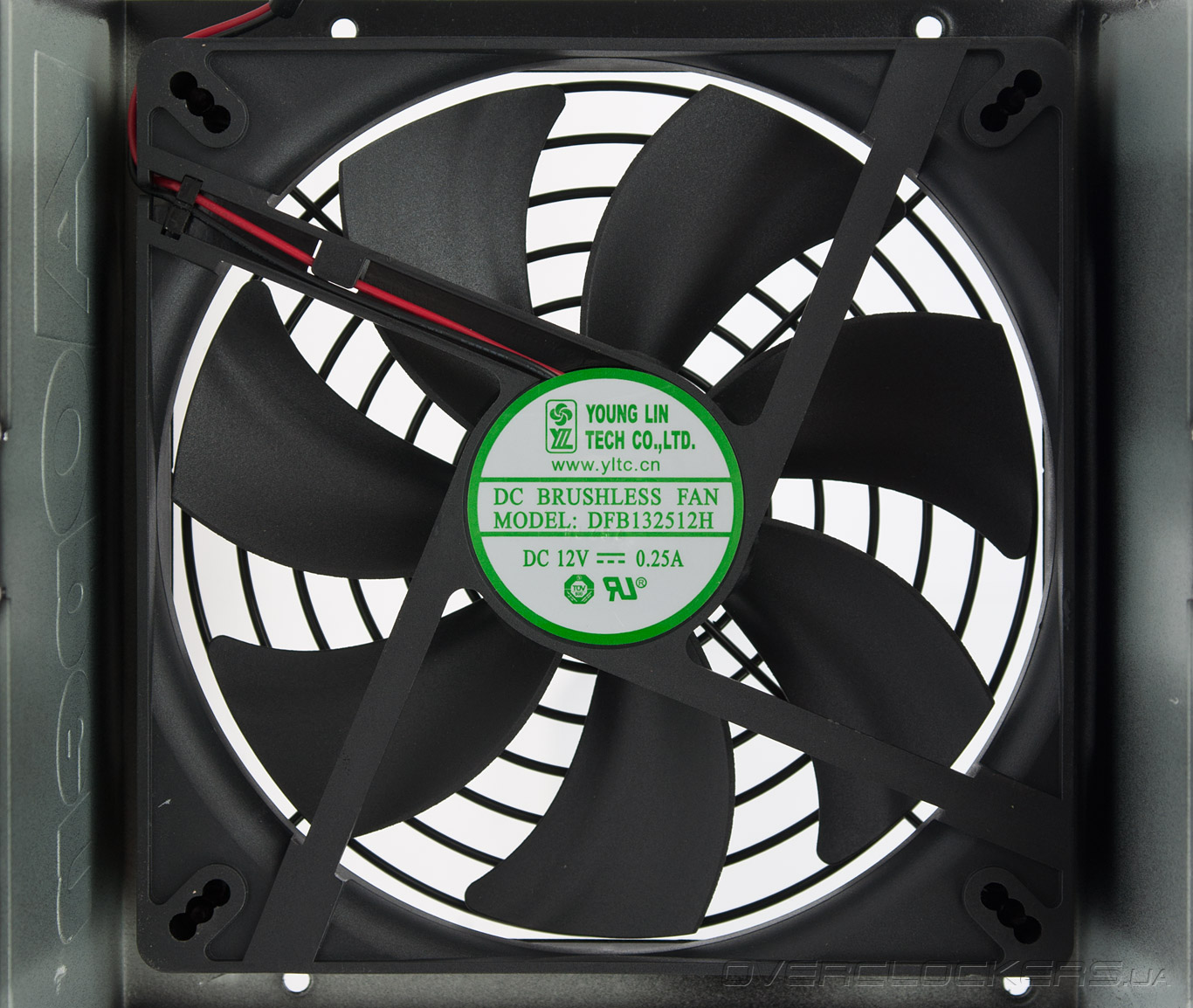

Для поддержания приемлемого температурного режима в блоке питания используется 135-мм вентилятор модели DFB132512H производства Young Lin Tech с паспортной скоростью вращения крыльчатки 1700 об/мин и двумя шарикоподшипниками. Защищен он окрашенной проволочной решеткой. Никаких ограничителей потока, которые довольно-таки часто встречаются на подобных блоках, не установлено.

AOpen Z650-14AE6

В простое системы, субъективно, Z650-14AE6 работает тихо, но с ростом нагрузки частота вращения крыльчатки растет, а вместе с ней и уровень шума. Конечно, на фоне игровой системы его вряд ли можно будет заметить, а в тихие ПК, как правило, ставят соответствующие блоки.


Методика тестирования

Провести полноценное тестирование без соответствующего стенда и оборудования тяжело, поэтому проверка блока питания осуществлялось с использованием обычной системы, собранной из следующих компонентов:
  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II);
  • корпус: Cooler Master Test Bench V1.0.
Тестирование проводилось в среде Windows 7 x64 HP. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания. Видеоподтест использовался в полноэкранном режиме с разрешением 1680х1050, сложность шейдеров равнялась 8. Технология Hyper-Threading была активирована.

Для измерения общей потребляемой мощности системы использовался прибор особой конструкции. Напряжения проверялись цифровым мультиметром UNI-T M980G.


Результаты тестирования

Полученные данные занесены в таблицу, в которой отражены напряжения на основных линиях блока питания и потребляемая мощность системы в целом при простое и нагрузке. Нагрузка была как максимально возможная для данного блока, так и небольшая, составляющая примерно 66% от номинала устройства (к сожалению, программным путем сложно регулировать этот показатель), которая являлась типичным уровнем энергопотребления системы во время запуска теста Devil My Cry 4. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  Линия +3,3V, В Линия +5V, В Линия +12V, В Потребляемая мощность, Вт
Режим Idle Burn low Burn high Idle Burn low Burn high Idle Burn low Burn high Idle Burn low Burn high
AOpen Z650-14AE6 3,31 (+0,3%) 3,31 (+0,3%) 3,31 (+0,3%) 4,9 (–2%) 4,96 (–0,8%) 5,11 (+2,2%) 12,19 (+1,5%) 11,88 (–1%) 11,4 (–5%) 185 (~150) 480 (~390) 800 (~650)

Используя блок питания в обычной игровой системе с разогнанным процессором Core i7 и картой уровня GeForce GTX 295 вряд ли можно ожидать сюрпризов. Но стоит нагрузить AOpen Z650-14AE6 до его номинальной мощности, как сразу падает напряжение на 12-вольтовой линии, которое, все же, не выходит за рамки 5% допуска. При расчете будущей системы для такого устройства лучше не выходить за рамки 500—550 ватт, тогда и показатели будут оставаться в норме.

Попытка нагрузить блок свыше 850 ватт (а это почти 700 Вт чистой нагрузки) не увенчалась успехом — срабатывала защита и система перезагружалась.


Выводы

Блоки питания ценовой категории до 100 долларов не частый гость страниц нашего сайта. По этой причине было интересно взглянуть на подобные устройство, тем более марки AOpen. Конечно, сейчас компания не занимает лидирующие позиции как в прошлом, за десять лет появились новые производители высокоуровневых решений, но она по-прежнему выпускает неплохие по качеству продукты.

Попавший на тестирование блок AOpen Z650-14AE6 оказался неказистым на вид, но хорошо выполненным устройством, которое подойдет для питания игровых ПК среднего уровня с легким оверклокингом. Модульная конструкция позволит использовать лишь необходимые кабели, количества которых хватит для любых систем. Что касается мощности блока, то она скорее соответствует 600-ваттным моделям (Chieftec, FSP, OCZ, Thermaltake), находящимся в той же ценовой категории, что и Z650-14AE6. Так что, выбирая блок питания, без проблем можно обратить свое внимание на продукцию AOpen, благо решения среднего уровня не сильно отличаются между собой.
