Сегодня у нас на тесте блок питания Aero Bronze 750W от компании AeroСool, которая славится доступными массовому потребителю комплектующими. Правда, в этот раз устройство уже не совсем бюджетное. Производитель обещает много особенностей более дорогих устройств — японские конденсаторы, DC/DC-преобразователи, высокий КПД, низкий уровень шума и качественные провода. На бумаге все выглядит красиво, но как все на самом деле мы и будем выяснять лично.
AeroСool Aero Bronze 750W
| Модель | AeroСool Aero Bronze 750W |
|---|---|
| Страница продукта | Aero Bronze 750W |
| Мощность, Вт | 750 |
| Сертификат энергоэффективности | 80 Plus Bronze |
| Форм-фактор | ATX |
| Схема подключения кабелей | Стационарная |
| Мощность канала +12V, Вт (А) | 744 (62) |
| Мощность канала +5V, Вт (А) | 100 (20) |
| Мощность канала +3,3V, Вт (А) | 66 (20) |
| Комбинированная мощность +3,5V и +5V, Вт | 130 |
| Мощность канала –12, Вт (А) | 3,6 (0,3) |
| Мощность канала +5Vsb, Вт (А) | 12,5 (2,5) |
| Активный PFC | + |
| Диапазон сетевого напряжения, В | 200–240 |
| Частота сетевого напряжения, Гц | 47–63 |
| Размер вентилятора, мм | 120х120х25 |
| Тип подшипника | Скольжения |
| Количество кабелей/разъемов для CPU | 1/2x EPS12V (4+4) |
| Количество кабелей/разъемов для PCI-E | 2/4x (6+2) |
| Количество кабелей/разъемов для SATA | 2/6 |
| Количество кабелей/разъемов для IDE | 2/4 |
| Защиты | OPP, OVP, UVP, SCP, OСP, OTP |
| Размеры (ШхВхГ), мм | 150х86х140 |
| Гарантия, мес | 24 |
| Стоимость | 1999 грн |

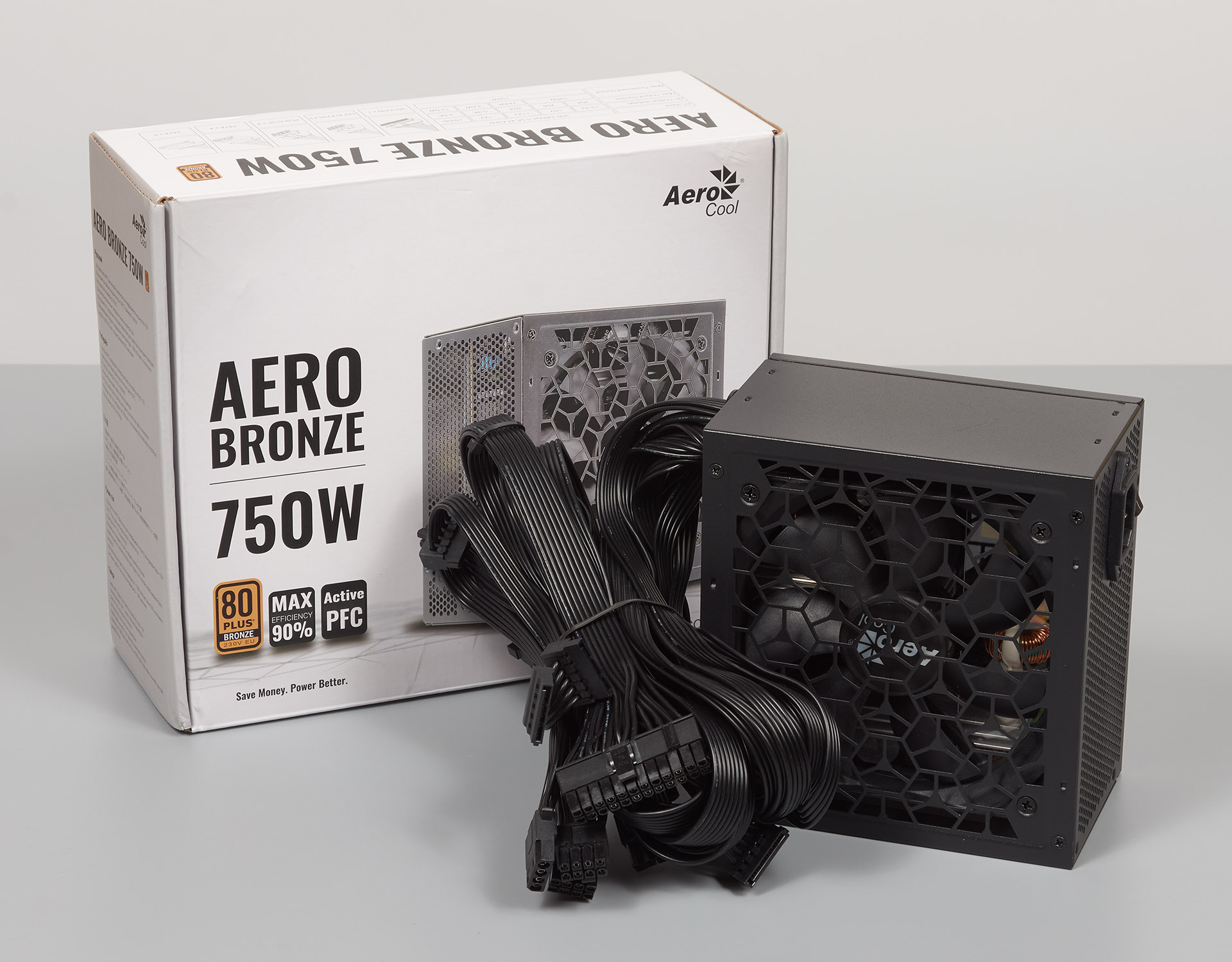

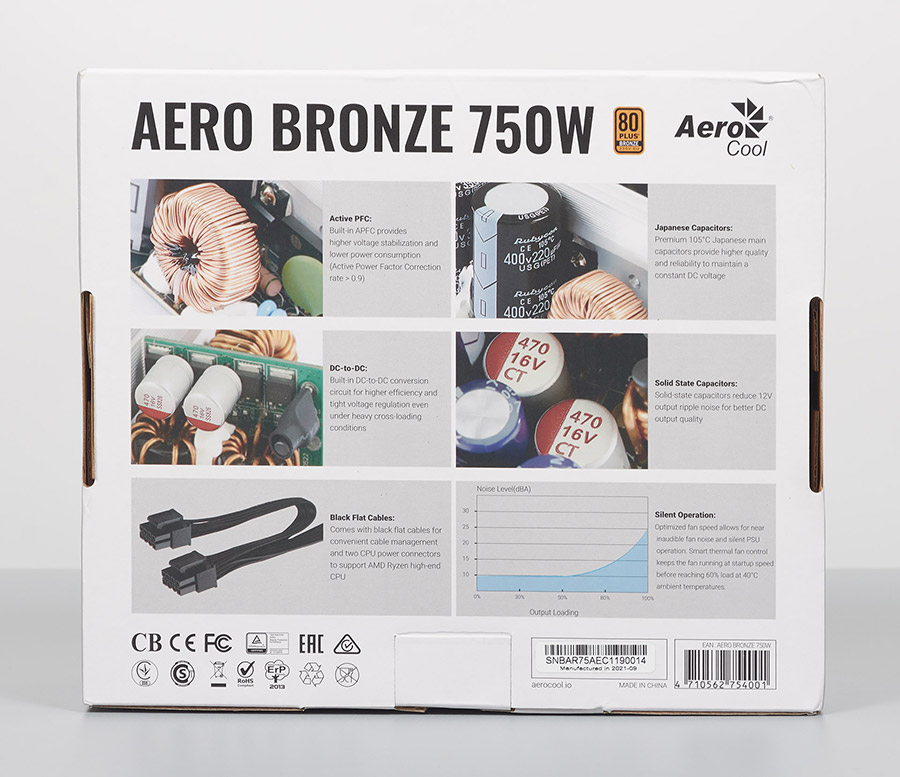

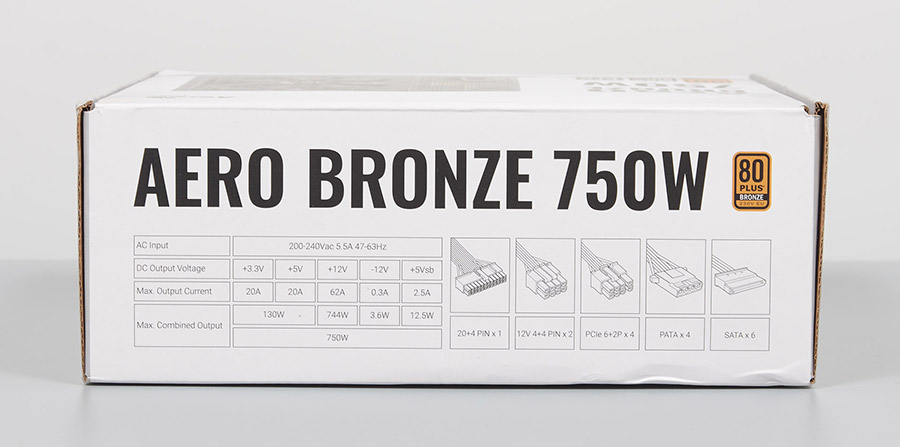

Блок питания поставляется в белой коробке средних размеров. На лицевой грани расположено фото устройства и информация о модели, на задней — отличительные особенности продукта, на боковой грани информация о технических характеристиках блока.

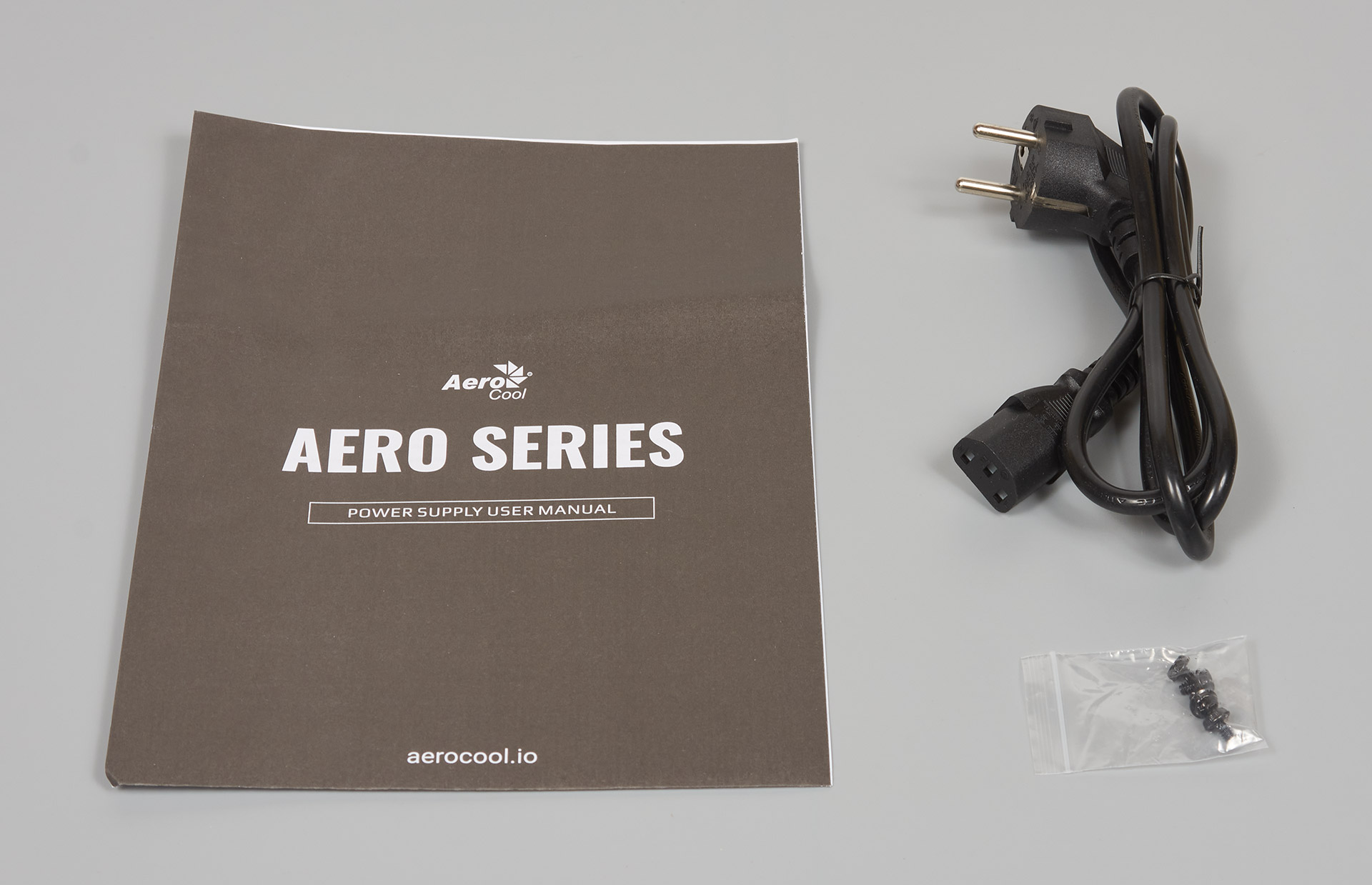

Комплект поставки стандартный для бюджетных блоков: силовой кабель питания, пакетик с винтами крепления и инструкция.

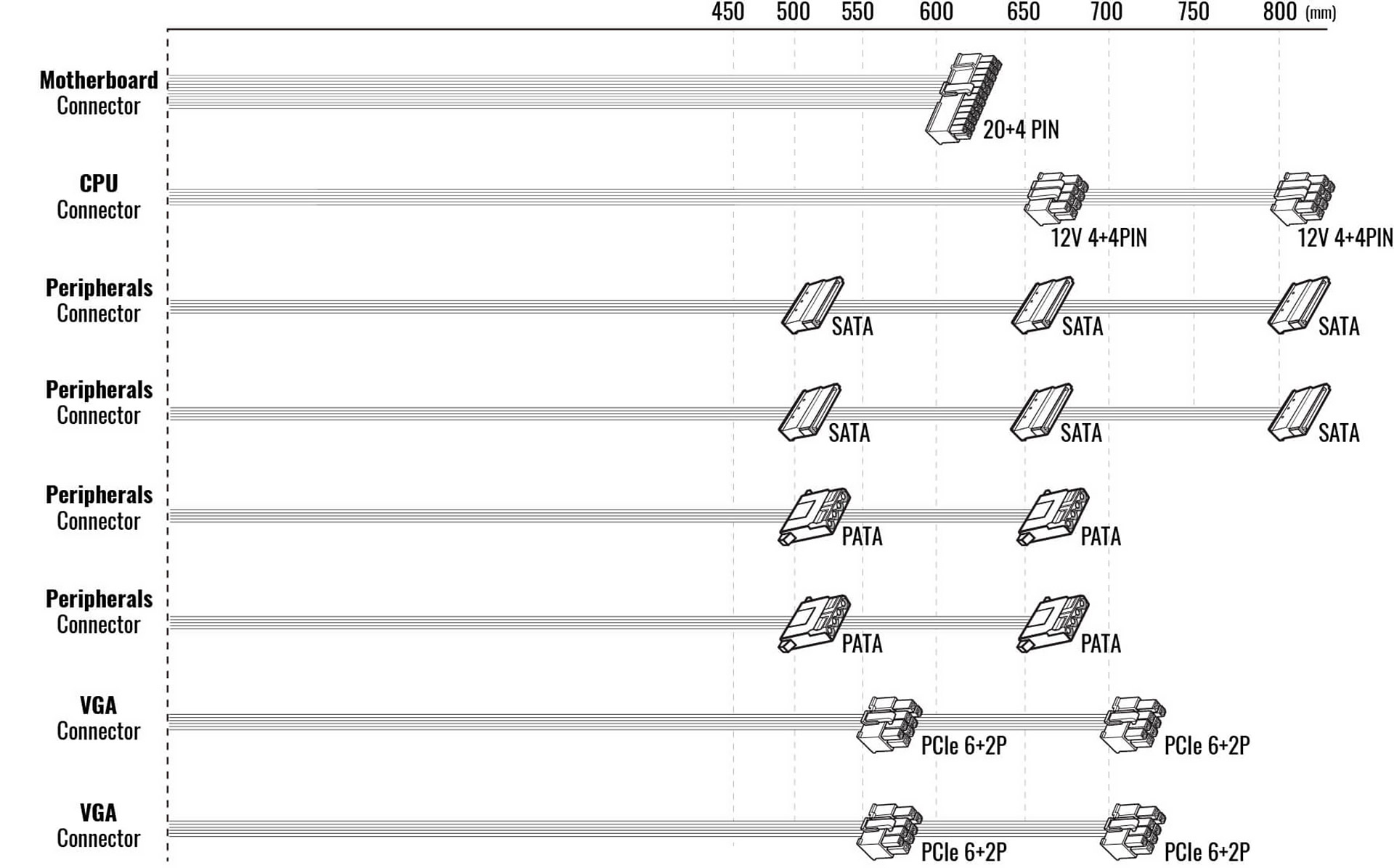

Блок питания с впаянными кабелями, их количество и длина следующие:
- один для питания материнской платы (60 см);
- один с двумя 8-контактными (4+4) разъемами для питания процессора (65+15 см);
- два с двумя 8-контактным (6+2) разъемами для питания видеокарты PCI-E (55+15 см);
- два с тремя разъемами питания для SATA-устройств (50+15+15см);
- два с двумя разъемами питания для IDE-устройств (50+15 см).
Все кабели выполнены в виде шлейфов с черной изоляцией, кабели довольно жёсткие могут быть проблемы с укладкой в компактные корпуса. Их длина довольно большая, должно хватать для корпусов с нижним расположением блока питания.

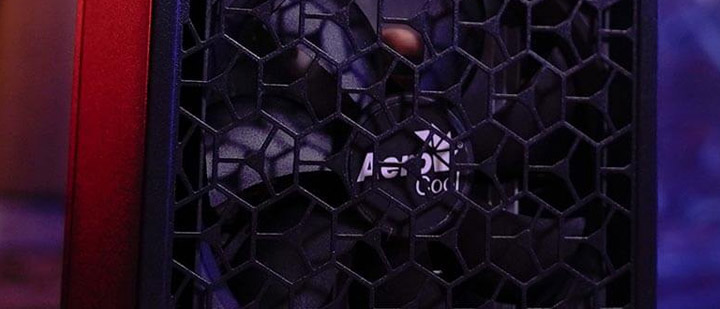

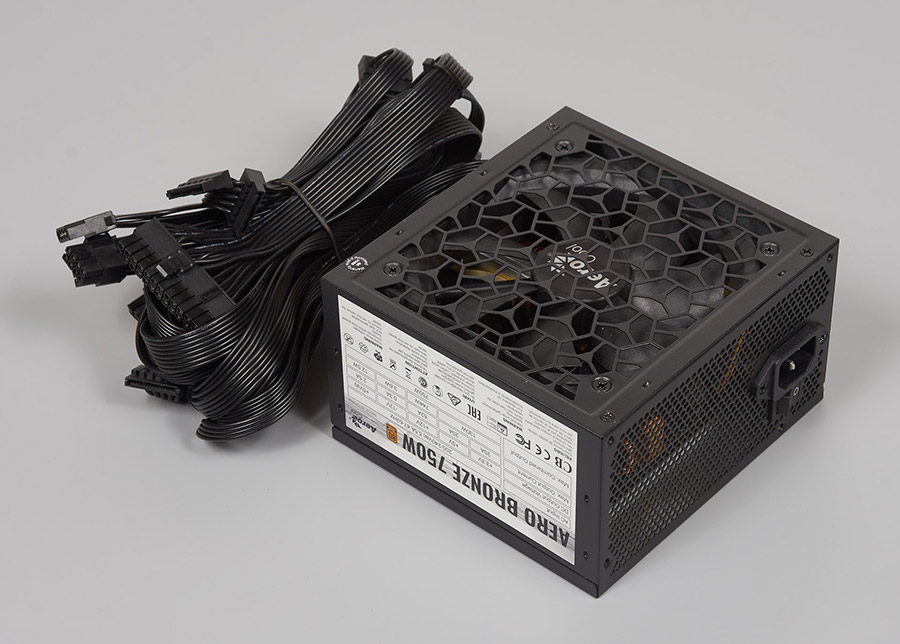

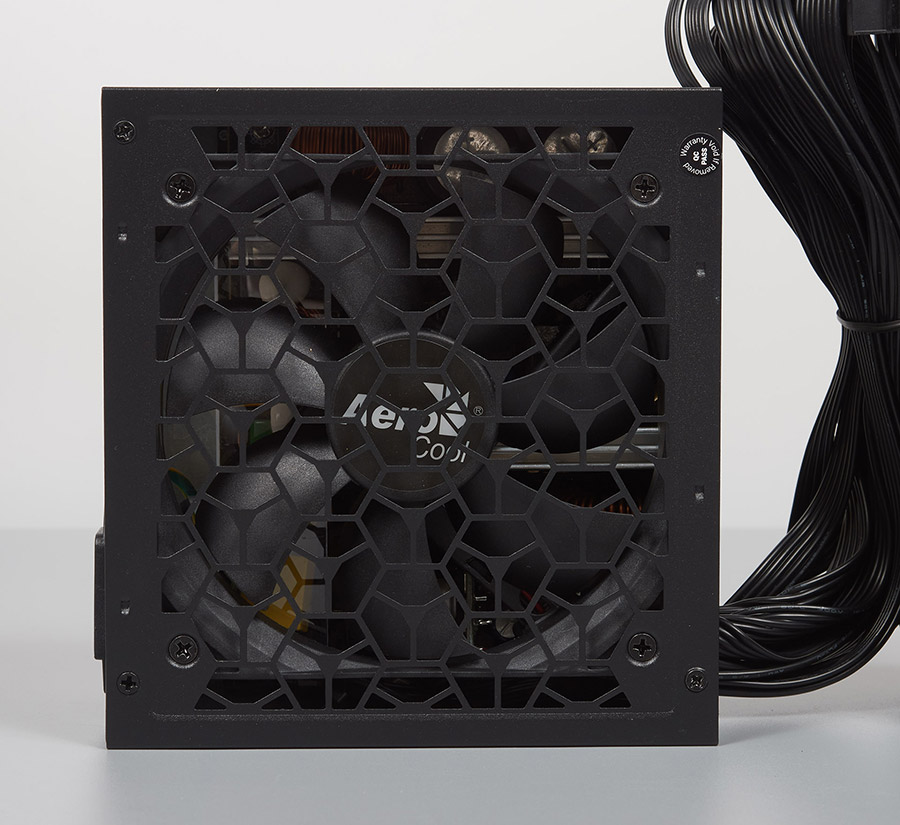

Корпус блока окрашен черной порошковой краской, решетка вентилятора охлаждения штампованная, с фирменным узором и выглядит довольно неплохо.

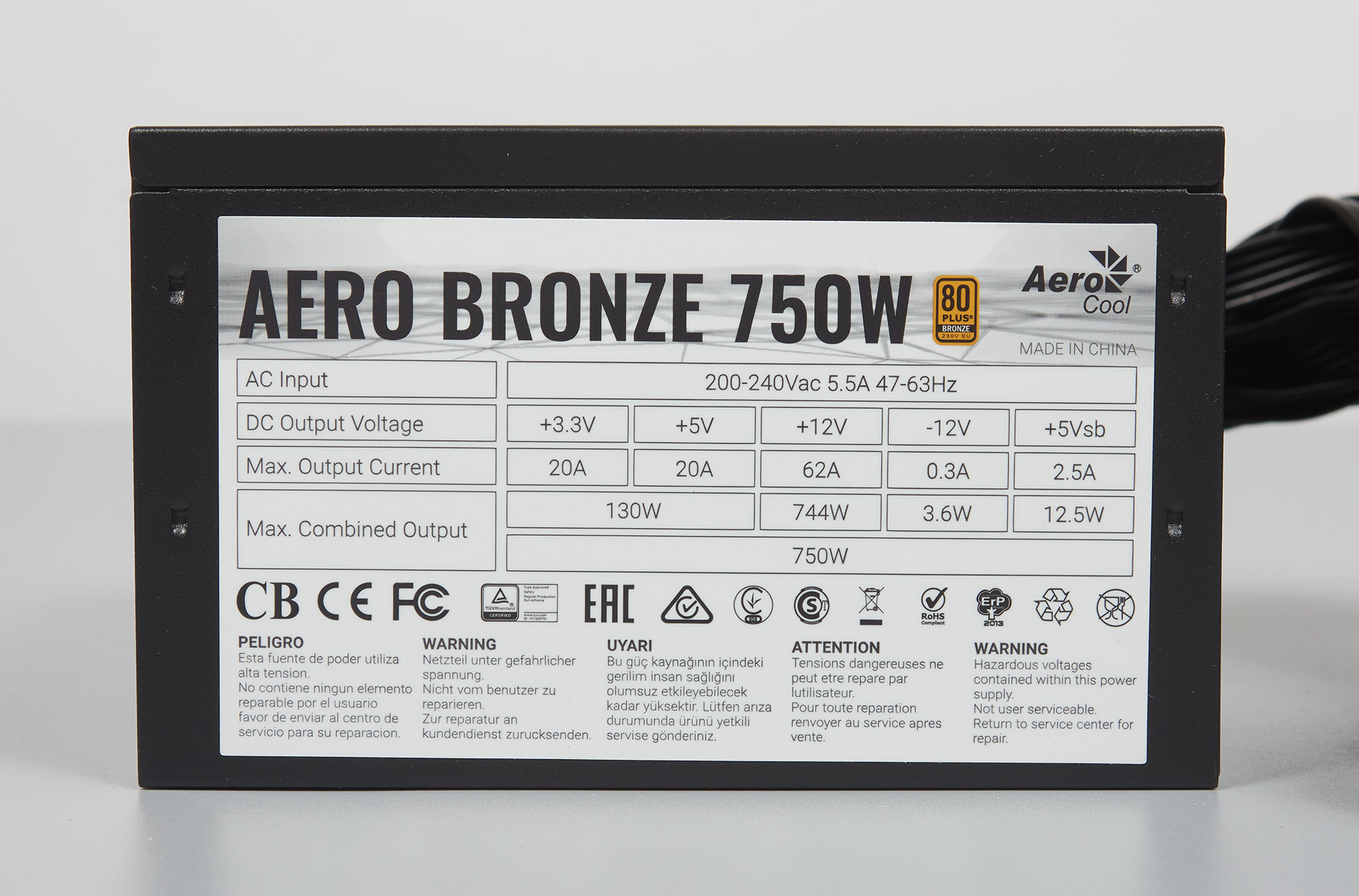

На боковой грани большая белая наклейка с параметрами блока.

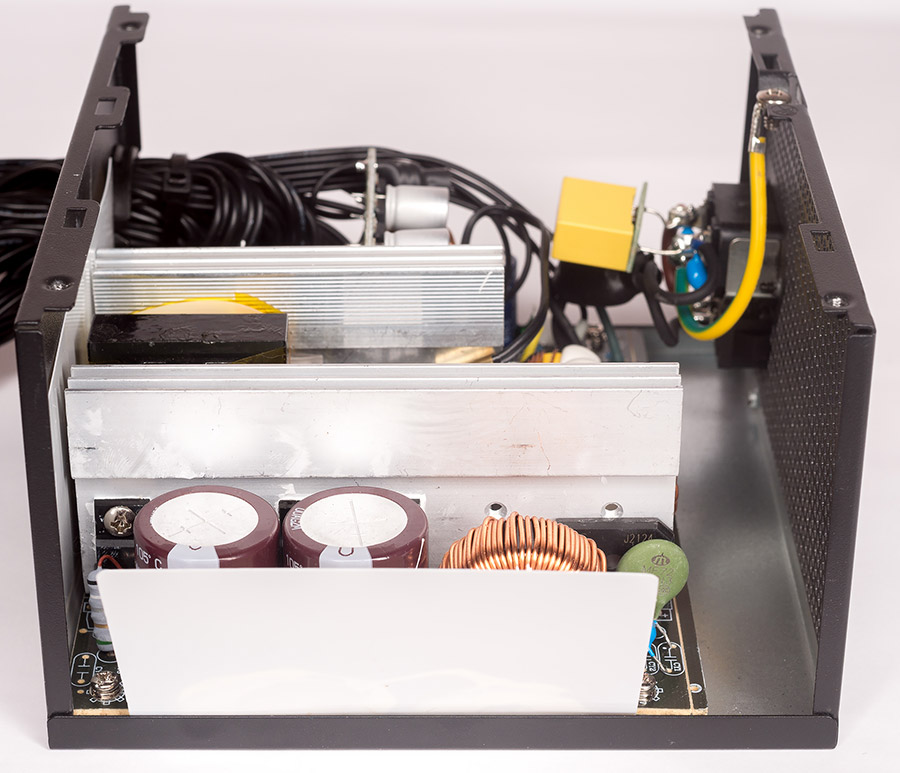

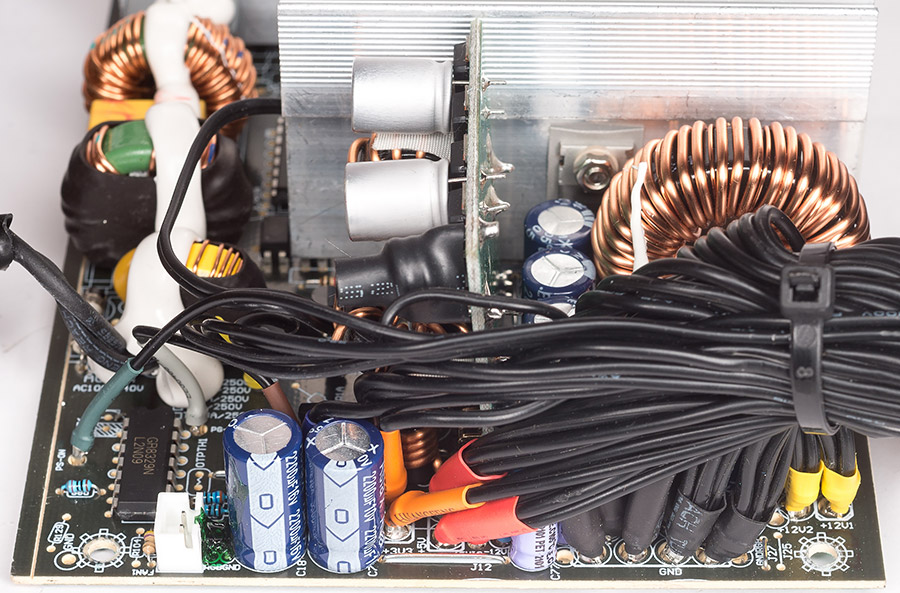

Блок построен на не самой новой платформе с активным корректором коэффициента мощности (APFC) с диапазоном входного напряжения 200–240 В. Силовой преобразователь выполнен по схеме косого моста, из нововведений разве только то, что групповую стабилизацию заменили на DC/DC-преобразователи для линий +5 В и +3,3 В, что должно положительно повлиять на стабильность выходных напряжений.

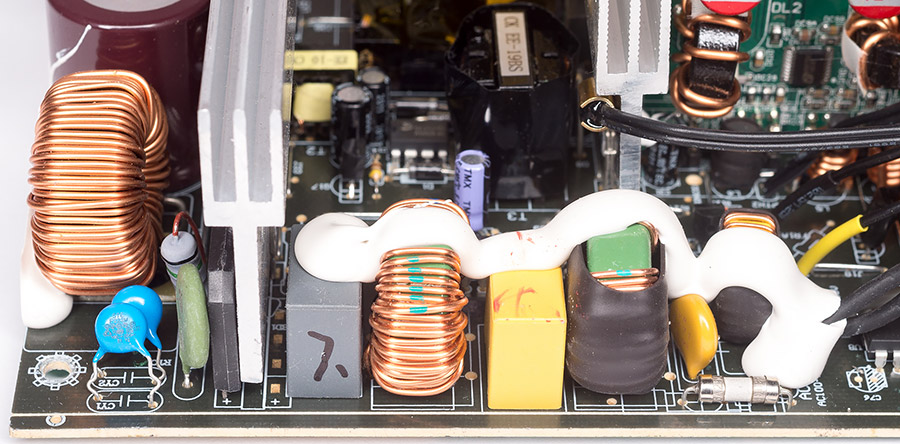

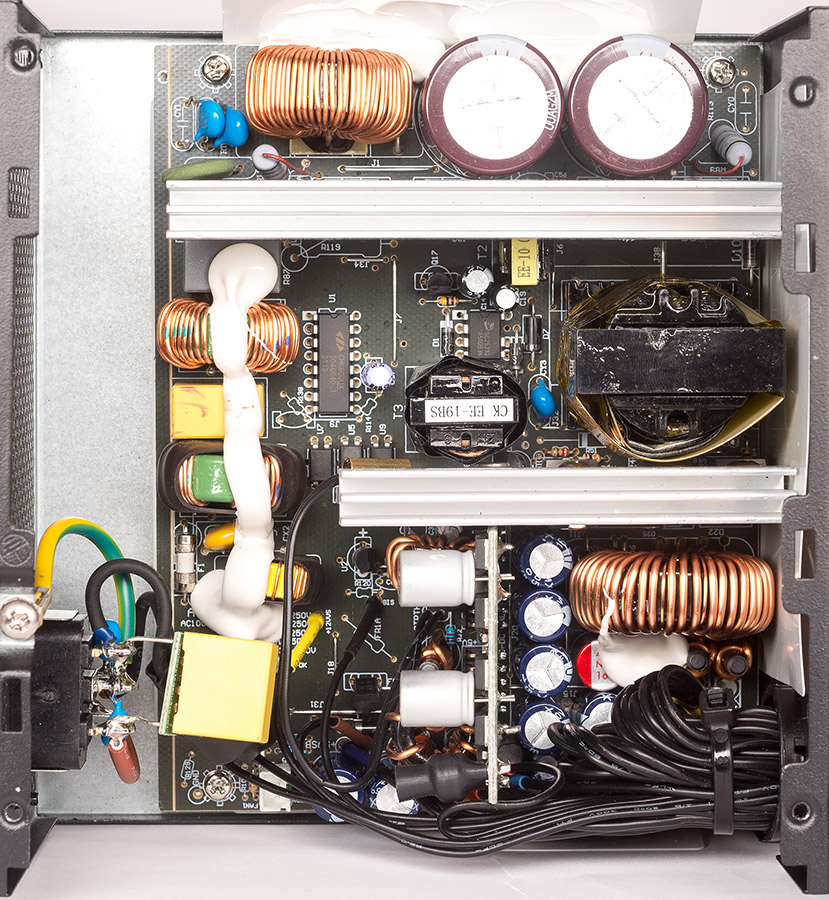

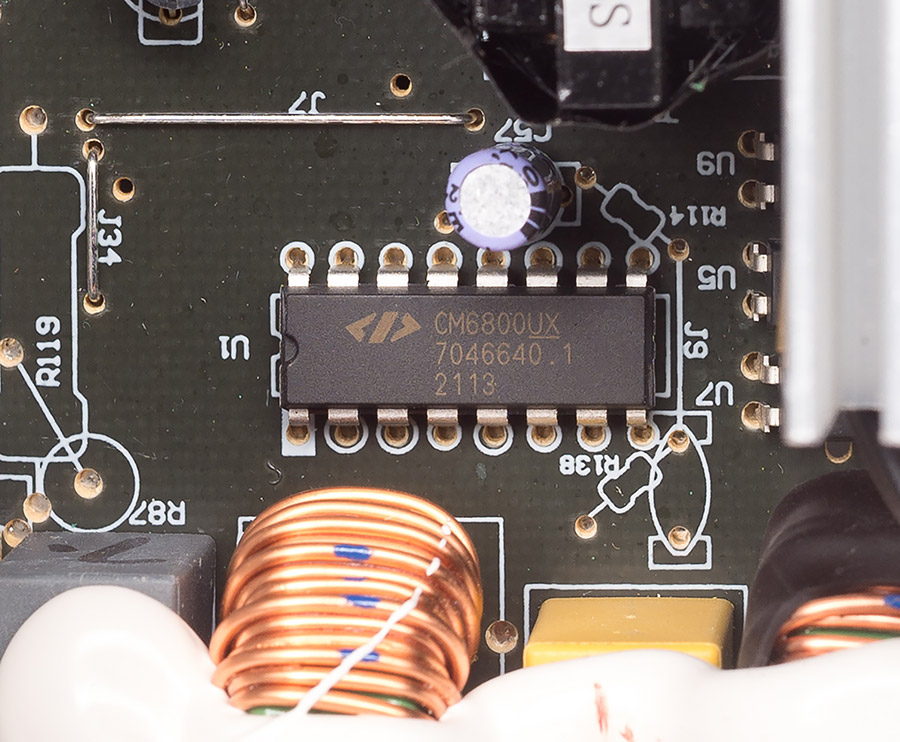

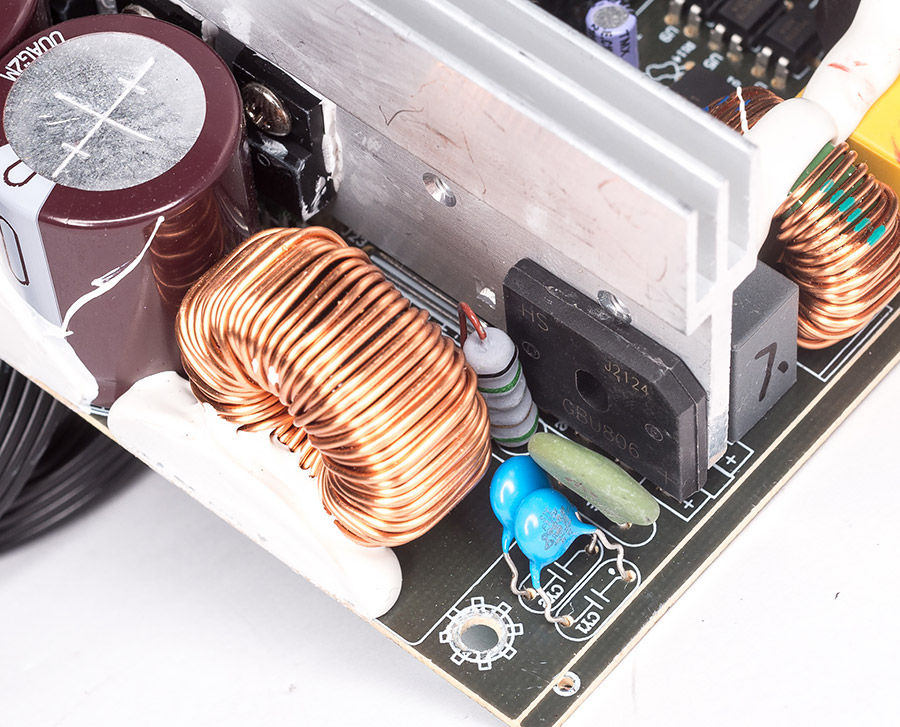

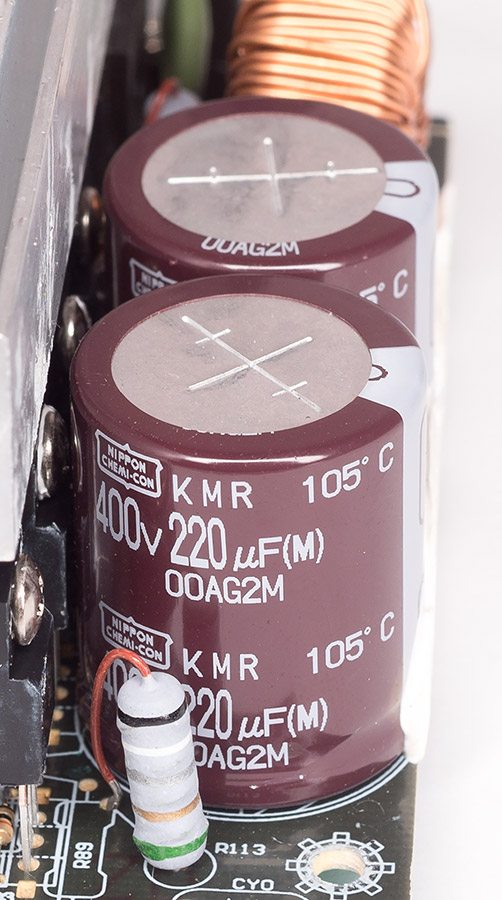

На плате по входу распаян полноценный фильтр импульсных помех, часть его элементов находится на сетевом разъеме, не забыли установить и варистор. Входной выпрямитель выполнен на диодной сборке GBU806 (8 А, 600 В) которая должна была быть закреплена на радиатор, но отверстия не совпадают и мост просто стоит рядом с небольшим зазором без термопасты. За управление APFC и силовым преобразователем по линии +12 В отвечает комбинированный контролер CM6800UX. Тип силового транзистора и диода APFC рассмотреть не удалось, на плате есть пустые не распаянные места для дополнительных компонентов корректора. Высоковольтный фильтр выполнен на паре электролитических конденсаторов емкостью 220 мкФ с рабочим напряжением 400 В, рассчитанных на температуру 105 °C серии KMR производства фирмы Nippon Chemi-Con. Общая емкость фильтра составляет 440 мкФ. В описании не соврали про японские конденсаторы, жаль только, что все остальные конденсаторы в блоке уже не из страны восходящего солнца.

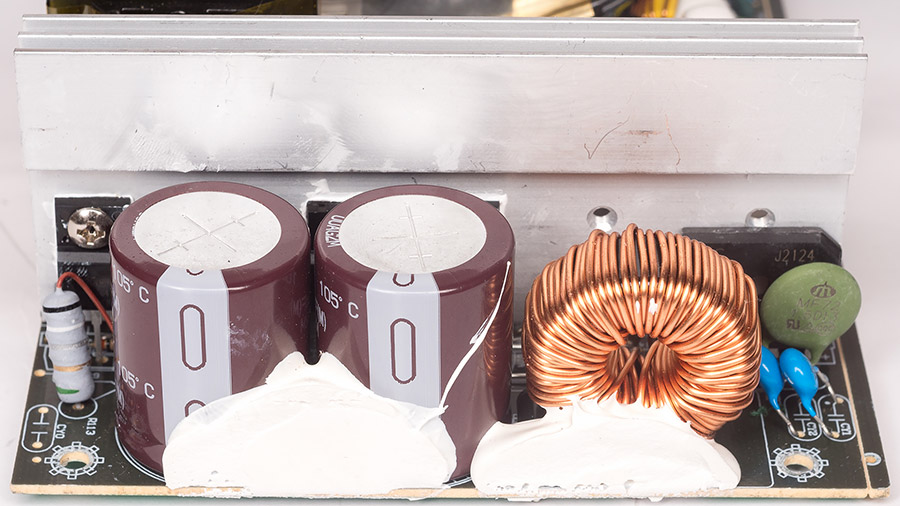

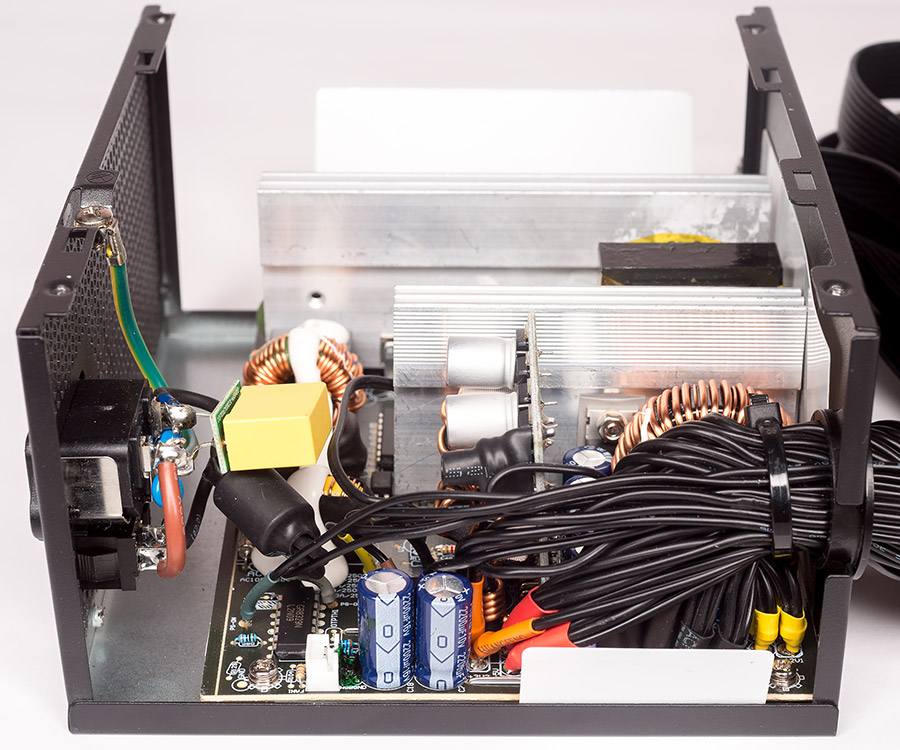

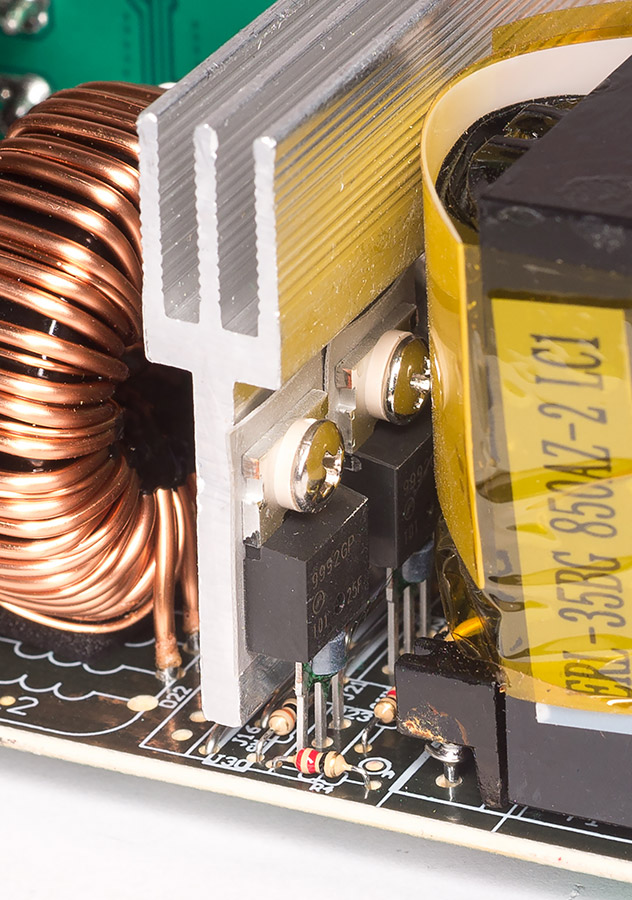

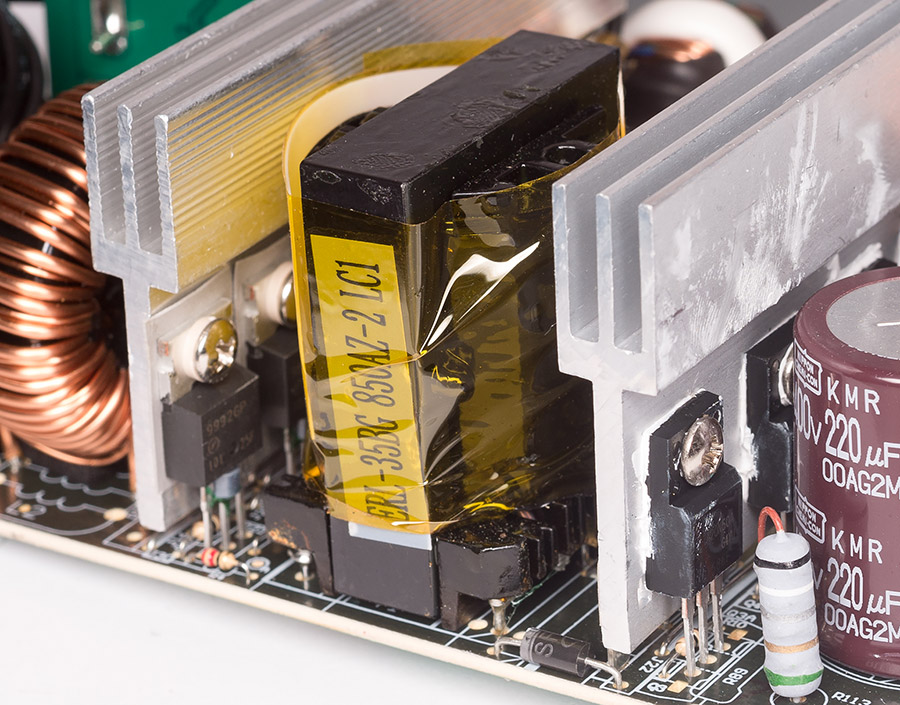

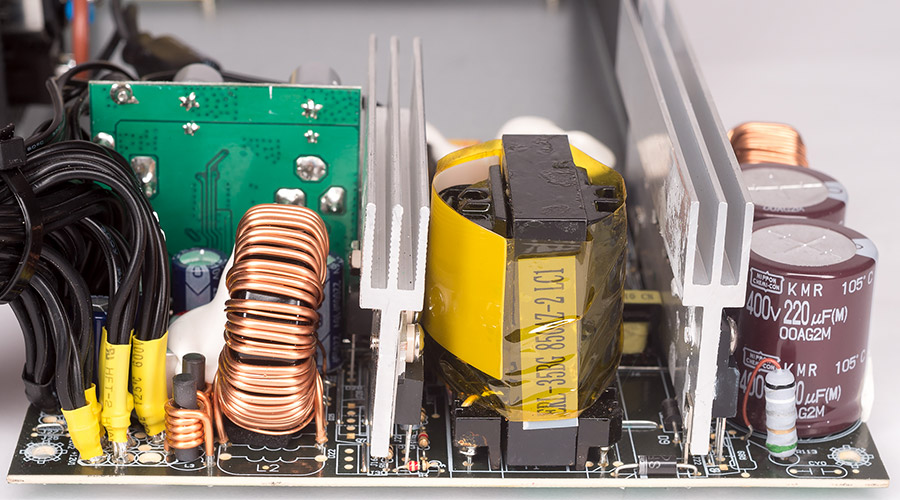

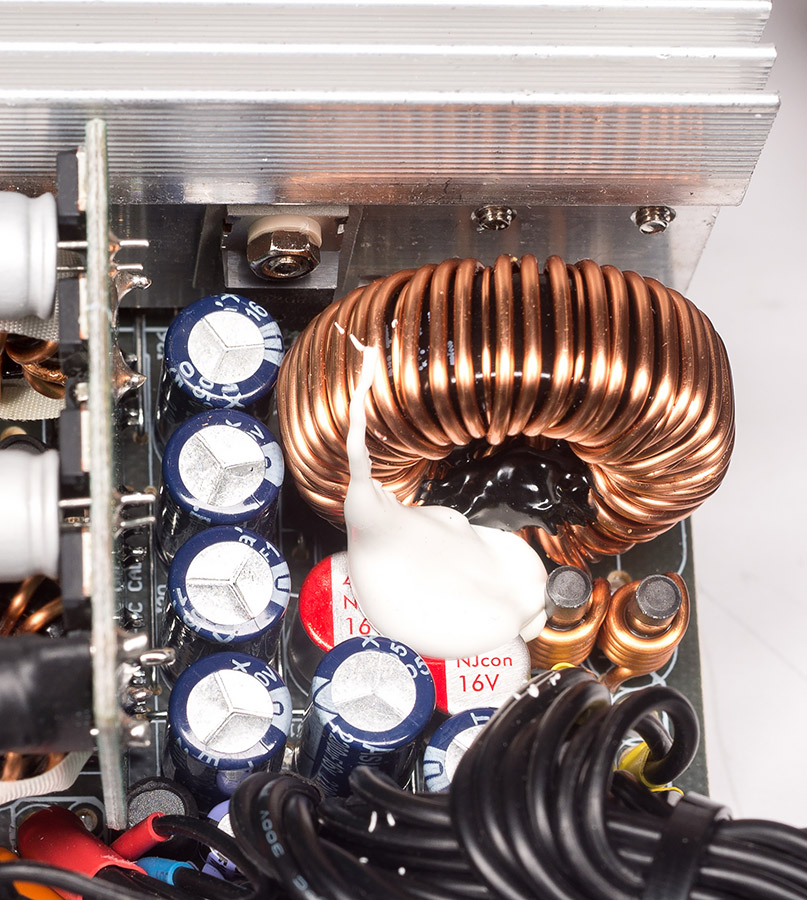

Пара силовых транзисторов PTA20N50A (20 А, 500 В) установлена на общий радиатор с элементами APFC. Выпрямитель линии +12 В синхронный и выполнен на четырех транзисторах AP9992GP (180 А, 60 В, 2,99 мОм), которые установлены на отдельный радиатор. Конденсаторы выходного фильтра: два полимерных емкостью 470 мкФ под напряжение 16 В от NJcon и пара электролитических конденсаторов с характеристиками 2200 мкФ 16 В 105 °C производства ASIA'X. К сожалению, часть выходных конденсаторов расположены рядом с радиатором выпрямителя и выходным дросселем, которые при высокой нагрузке будут сильно нагреваться, что может сказаться на сроке службы этих элементов.

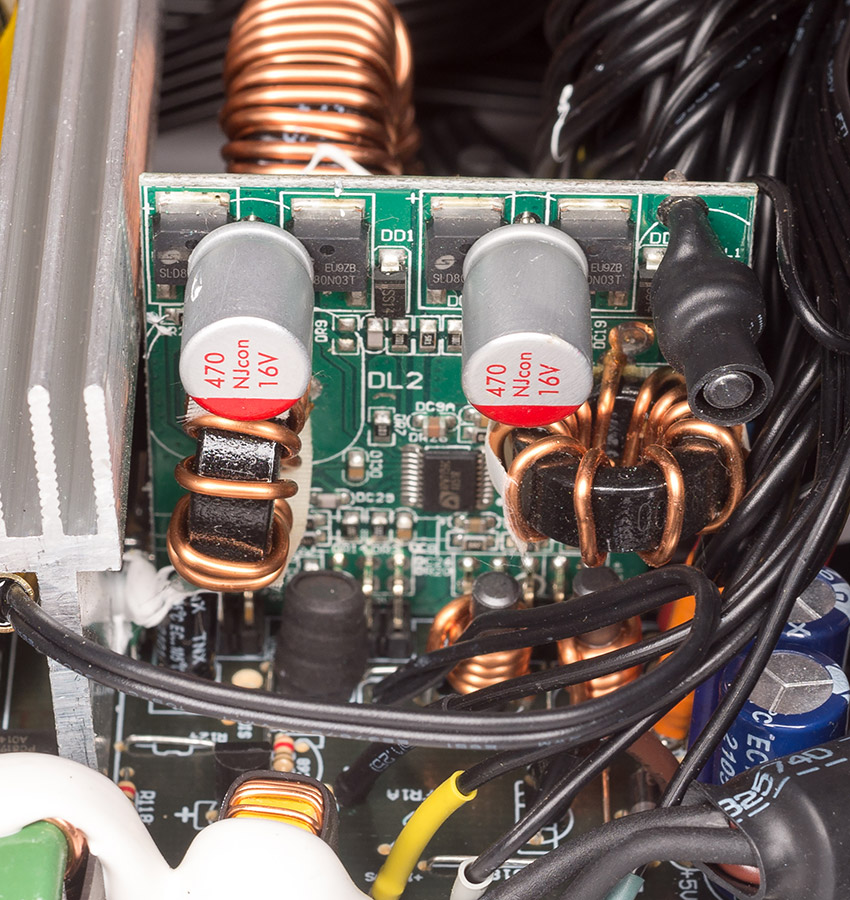

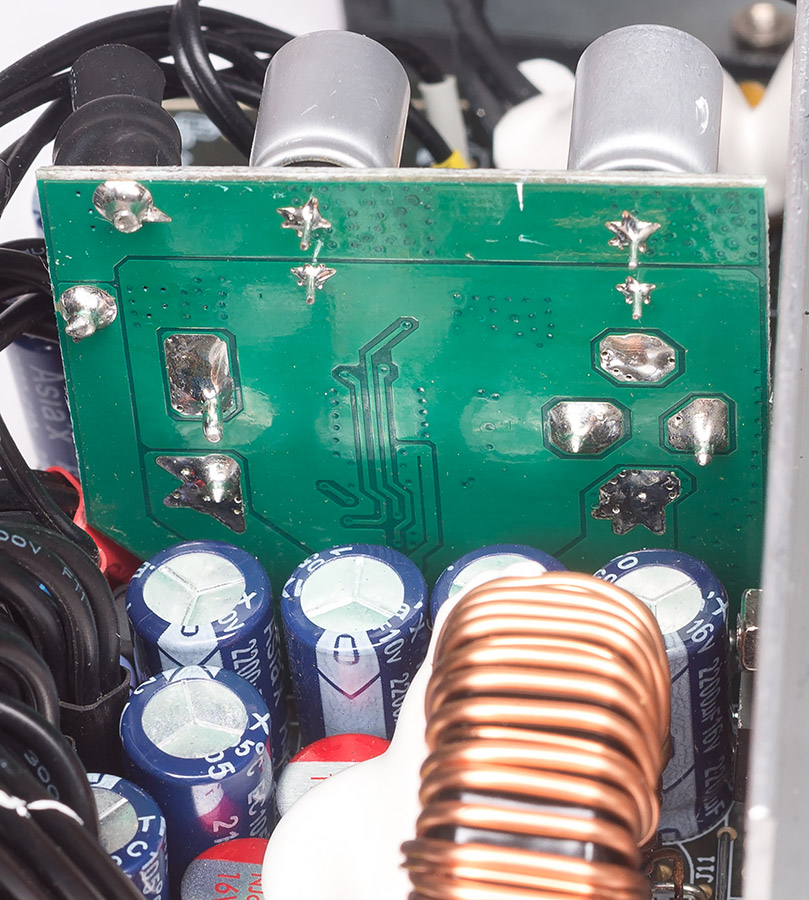

За питание линий +3,3 В и +5 В отвечает понижающий DC/DC-преобразователь, собранный на отдельной плате. Управляет преобразователями двухканальный синхронный ШИМ-контролер APW7159C, который применяется почти во всех современных блоках питания с раздельной стабилизацией. Выходные ключи выполнены на полевых транзисторах SLD80N03T (80 А, 30 В). На плате установлены пара полимерных конденсаторов на 470 мкФ 16 В от NJcon во входной цепи преобразователя, выходные напряжения фильтруют четыре Low ESR конденсатора емкостью 2200 мкФ (10 В, 105°C) производства ASIA'X, установленные на основной плате.

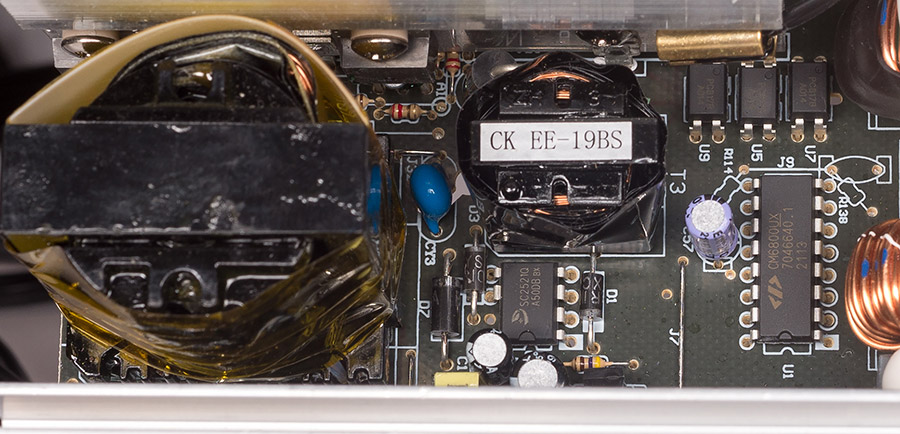

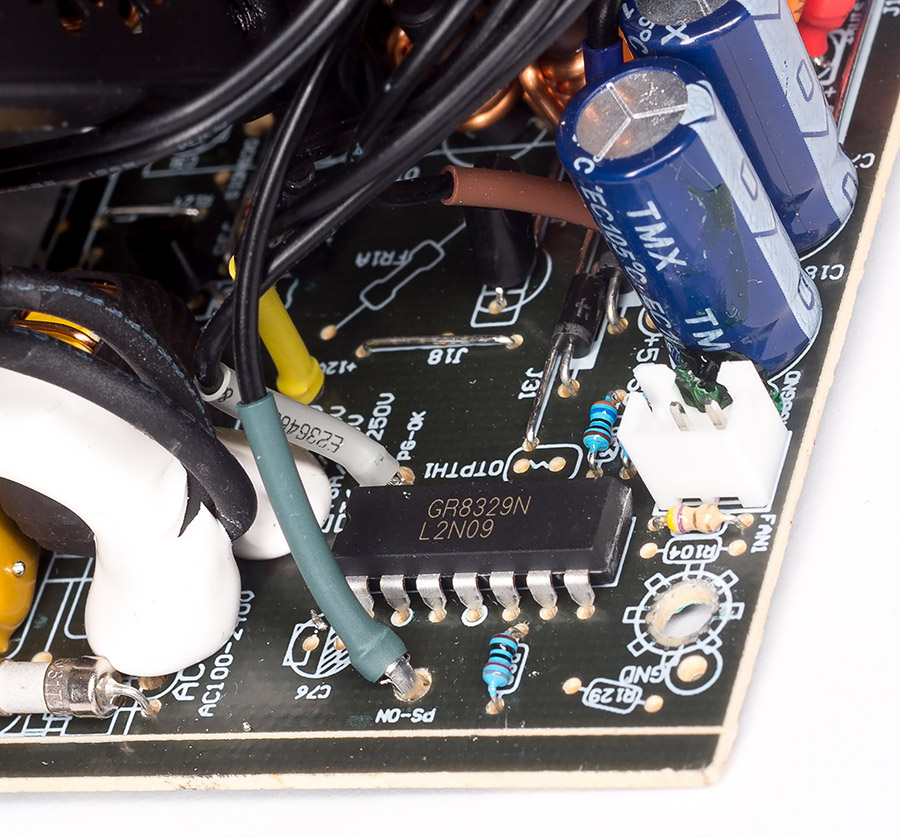

Преобразователь дежурного питания +5VSB выполнен на ШИМ-контроллере SC2521Q, на его выходе установлены электролитические Low ESR конденсатор емкостью 2200 мкФ (16 В, 105°C) производства ASIA'X. Мониторинг выходных напряжений возложен на супервизор GR8329N от Grenergy.

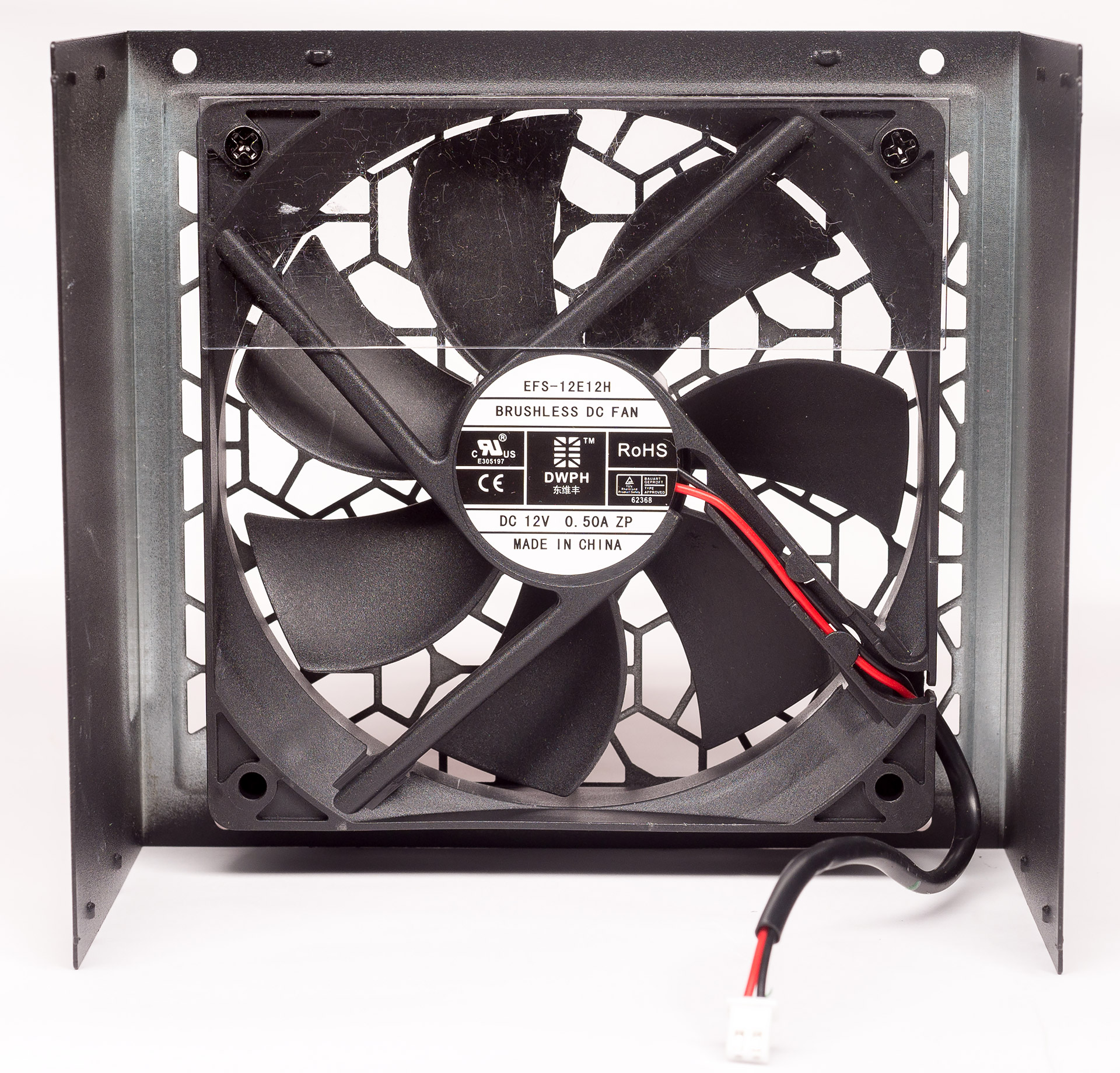

За охлаждение компонентов отвечает вентилятор типоразмером 120х120х25 мм с маркировкой EFS-12E12H производства DWPH с двухконтактным подключением. Вентилятор управляется автоматически в зависимости от температуры радиатора выпрямителя по линии +12 В. При старте блока вентилятор работал на 625 оборотах в минуту и почти не шумел, с ростом температуры должен плавно увеличивать скорость до 1800 об/мин.

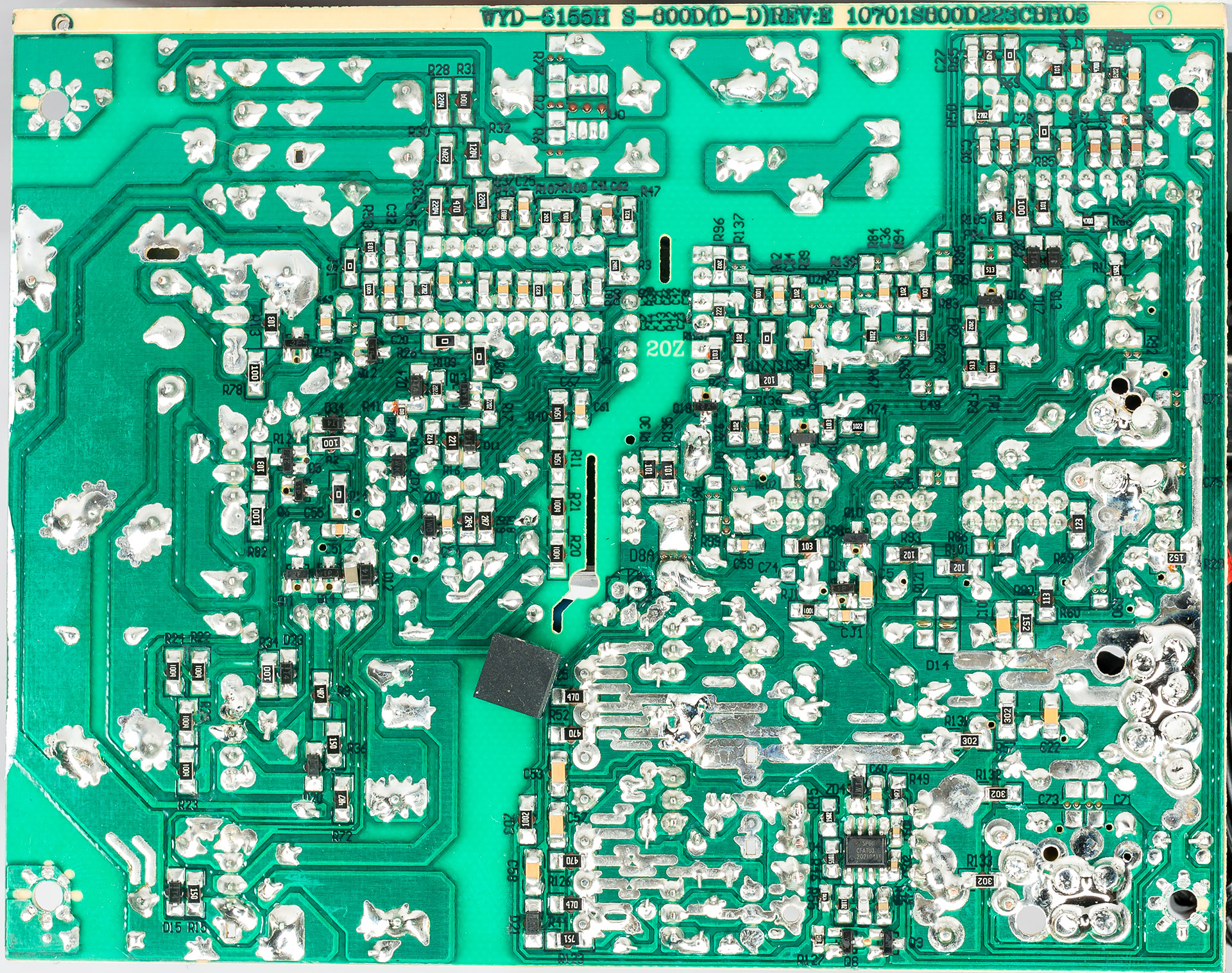

Монтаж удовлетворительный, некоторые компоненты установлены неровно, диодный мост не прижат к радиатору, хотя сама пайка качественная и плата нормально отмыта от флюса.
Методика тестирования
Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии +3,3 В — 0–16 А, по линии +5 В — 0–22 А, по линии +12 В — 0–100 А, все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно, и он стабильный независимо от выходного напряжения блока. Для точного измерения напряжений и температуры использовался мультиметр Zotek ZT102 с True RMS. Обороты вентилятора замерялись тахометром Uni-T UT372. Для каждой линии питания устанавливался необходимый ток, и замерялось напряжение на контактах нагрузки для учета потерь на проводах.
Результаты тестирования
Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 120 Вт.
| Ток нагрузки на линии +12V, А | Напряжение на линии +12 V, В | Мощность нагрузки по линии +12V, Вт | Напряжение на линии +5V при токе 15 А | Мощность нагрузки по линии +5V, Вт | Напряжение на линии +3,3V при токе 14 А | Мощность нагрузки по линии +3,3V, Вт | Общая мощность нагрузки, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,24 | 0 | 5,09 | 76,3 | 3,37 | 47,2 | 123,5 |
| 10 | 12,21 | 122,1 | 5,09 | 76,3 | 3,37 | 47,2 | 245,6 |
| 20 | 12,18 | 243,6 | 5,09 | 76,3 | 3,37 | 47,2 | 367,1 |
| 30 | 12,15 | 364,5 | 5,09 | 76,3 | 3,37 | 47,2 | 488 |
| 40 | 12,12 | 484,8 | 5,09 | 76,3 | 3,36 | 47 | 608,1 |
| 50 | 12,09 | 604,5 | 5,09 | 76,3 | 3,36 | 47 | 727,8 |
| 55 | 12,07 | 663,8 | 5,08 | 76,2 | 3,36 | 47 | 787 |
| Измерения на контактах блока питания | |||||||
| 55 | 12,26 | 674,3 | 5,23 | 78,4 | 3,54 | 49,5 | 802,2 |
По результатам теста получили хорошие показатели стабильности всех напряжений, по линии +12 В напряжение плавно просаживается с ростом нагрузки, линии +5 В и +3,3 В почти не меняют значения. Был сделан замер на ненагруженном кабеле SATA для получения выходного напряжения непосредственно на выходе блока питания на максимальной нагрузке без учета падения напряжения на проводах. Видно, что система компенсации падения напряжения на проводах работает корректно, и потери на самих проводах на максимальной мощности относительно небольшие, как для бюджетного блока питания, и про качественные провода в рекламе не соврали.
Для проверки нагрузочной способности линий +5V и +3,3V были сделаны тесты при постоянной нагрузке на +12V для оценки их влияния друг на друга.
| Ток нагрузки на линии +3,3V, А | Напряжение на линии +3,3 V, В | Ток нагрузки на линии +5V, А | Напряжение на линии +5V, В | Ток нагрузки на линии +12V, А | Напряжение на линии +12V, В |
|---|---|---|---|---|---|
| 0 | 3,4 | 0 | 5,12 | 15 | 12,19 |
| 0 | 3,4 | 5 | 5,11 | 15 | 12,19 |
| 0 | 3,4 | 10 | 5,1 | 15 | 12,19 |
| 0 | 3,4 | 15 | 5,1 | 15 | 12,19 |
| 5 | 3,39 | 0 | 5,11 | 15 | 12,19 |
| 10 | 3,38 | 0 | 5,11 | 15 | 12,19 |
| 15 | 3,37 | 0 | 5,11 | 15 | 12,19 |
| 15 | 3,36 | 15 | 5,09 | 15 | 12,19 |
По результатам теста имеем хорошую стабилизацию по линиям +3,3V и +5V, перекосы нагрузки почти не влияют на выходные напряжения, которые хоть и немного завышены, но укладываются в ~2% допуск.
Тест эффективности блока проводился при напряжении сети около 230 В.
| Мощность нагрузки, % | Мощность нагрузки, Вт | Потребляемы ток сети, А | Напряжение сети, В | КПД, % |
|---|---|---|---|---|
| 25 | 187 | 0,88 | 233 | 91,2 |
| 50 | 375 | 1,78 | 232 | 90,8 |
| 75 | 562 | 2,76 | 230 | 88,5 |
| 100 | 750 | 3,85 | 228 | 85,4 |
Эффективность данного блока укладывается в стандарт 80 Plus Bronze для напряжения 230 В, причем на малой и средней мощности с большим запасом.

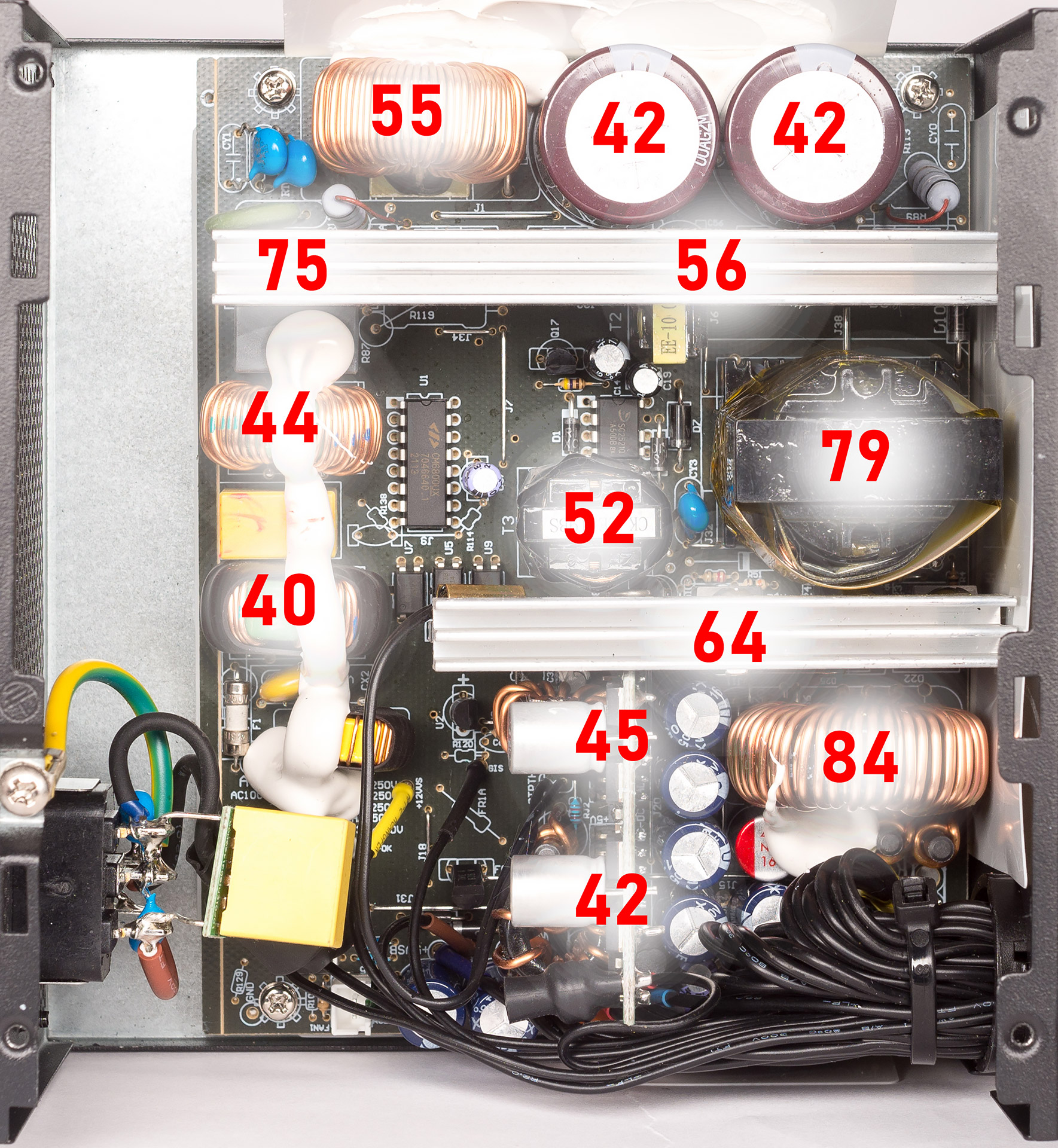

Тест на нагрев компонентов блока проводился при температуре воздуха в помещении 21 °С. Замер температур осуществлялся при помощи панели Scythe Kaze Master Pro, датчики которой были закреплены на основных компонентах блока, включая диодный мост. Блок нагружался на максимальную мощность и работал пока температуры не стабилизировались. В конце теста показания температур фиксировалась, после этого снималась крышка блока и проводились замеры температур остальных компонентов с помощью мультиметра и его термопары. Результаты теста указаны на следующем фото:
Температуры большинства компонентов типичные для современных блоков питания, а вот температуры силового трансформатора и выходного дросселя по линии +12 В завышены, причина в не оптимальной настройке схемы управления вентилятором. При длительной максимальной нагрузке обороты вентилятора охлаждения поднялись всего до 1400 оборотов в минуту при заявленных максимальных 1800 об/мин, при этом он работал тише остальных вентиляторов в тестовом стенде. Температура диодного моста поднялась до 75 °С, что не столь критично, но могла быть и ниже, будь там нормальный прижим к радиатору. Производитель решил угодить покупателям в плане шума, но ценой высоких температур, что ведет к меньшей долговечности конденсаторов выходных фильтров, так как они расположены вплотную к выходному дросселю.
Выводы
Протестированный блок питания Aero Bronze 750W выглядит достаточно оригинально за счет штампованной решетки и плоских кабелей, но белая наклейка немного выбивается из общего стиля, что не каждому придется по вкусу. Обещанные особенности блока частично подтвердились, например, присутствуют качественные провода, а уровень шума невысок, но вот японских конденсаторов оказалось лишь два, тогда как остальные далеко не первого эшелона, что при жестких условиях эксплуатации может сократить устройству срок его службы. Компенсируют недостатки наличие DC/DC-преобразователей, стабильность характеристик и высокий КПД. Правда, в последнем случае придется довольствоваться только сетями на 230 В, так как модуль APFC не рассчитан на широкий диапазон входного напряжения. В итоге Aero Bronze 750W подойдет для систем среднего уровня, максимальная потребляемая мощность которых не превышает 550 Вт, что положительно скажется на шумовых характеристиках собранного ПК и невысоком нагреве блока питания.
