Aten CS62DU — в помощь тестеру

Постоянно занимаясь тестированием различного «железа» количество свободного места на рабочем столе рано или поздно начинает стремиться к нулю, в особенности, когда используется два стенда или просто стенд и рабочая система. Естественно, в таком случае наличие двух мониторов, клавиатур и «мышек» просто необходимо, что не всегда возможно по вышеуказанной причине, либо за неимением лишнего периферийного оборудования. И если второй комплект устройств ввода информации приобрести не так сложно, то покупка второго монитора может серьезно ударить по карману, особенно, если приходиться проверять современные видеокарты.

Не меньше проблем у пользователей, обладающих обычной системой и небольшим сервером, бенчеров и оверклокеров, да и у всех, кто по тем или иным причинам не может себе позволить второй монитор (а также клавиатуру и мышь) при наличии двух и более ПК. В большинстве случаев помогает удаленный рабочий стол или, на худой конец, подключение комплекта периферии от одного компьютера к другому. Но первый вариант не позволяет войти в BIOS для настройки системы, а второй со временем может надоесть. И в таком случае без KVM-свитча не обойтись.

Аббревиатура KVM произошла от знакомых всем слов keyboard, video и mouse (клавиатура, видео и мышь), а сами переключатели служат для коммутации одного комплекта устройств ввода-вывода информации между несколькими системами. За свою немалую историю KVM эволюционировали из обычных механических пакетных переключателей до электронных коммутаторов, поддерживающих шину USB и звуковые устройства. На данный момент KVM-свитчи в основном используются в корпоративном секторе для управления большим количеством серверов и рабочих станций. Существуют как многопортовые «железные» KVM-переключатели, для которых необходимы лишь клавиатура, мышь и монитор, так и их программные аналоги, позволяющие благодаря уже выделенному компьютеру управлять неограниченным количеством систем. Есть также аппаратные KVM, использующие протокол TCP/IP для удаленного управления, что делает их независимыми от установленных на серверах операционных систем.

Набирающий обороты рынок SOHO также не оставлен в стороне и для него производители предлагают недорогие решения, позволяющие подключить от двух до восьми систем, хотя это не придел. Некоторые KVM-свитчи дают возможность объединять их между собой, тем самым увеличить количество управляемых ПК. Для малого офиса или домашнего использования достаточно двух- или четырехпортовых устройств, ассортимент которых весьма широк, особенно, у специализированных компаний. Стоит отметить, что двухпортовые KVM-свитчи могут быть в «кабельном» исполнении, когда вся электроника находится в небольшой коробочке с кабелями для двух ПК и с разъемами для подключения консоли (клавиатура, мышь и монитор). В отличие от настольных KVM такие коммутаторы компактны, не требуют дополнительного места на рабочем столе и переключаться между системами определенной комбинацией клавиш на клавиатуре (обычно два раза Scroll Lock и один Enter), а не кнопками на коммутаторе. Именно такие устройства, скорее всего, станут претендентами на покупку при необходимости управлять двумя компьютерами.

Из доступных сейчас компактных KVM-свитчей широко распространены модели с интерфейсами PS/2 для клавиатуры и мыши, VGA для подключения монитора и парой мини-джеков для коммутации звука (колонки и микрофон). Есть также коммутаторы с USB-портами в соседстве с PS/2 и D-Sub, но устройства исключительно с USB и DVI (включая разъемы для звука) на рынке встречаются крайне редко — только сейчас производители стали расширять модельный ряд подобных KVM. Как раз с одним из таких коммутаторов, производства компании Aten, мы и познакомимся.


Aten CS62DU

Основанная в 1979 году, тайваньская компания Aten кроме KVM всевозможного назначения в активе имеет различные USB-устройства (хабы, конвертеры, платы расширения), видео-свитчи и сплитеры, коммуникационное оборудование и необходимые ко всем этим продуктам аксессуары.

Модель Aten CS62DU
Количество подключаемых ПК 2
Выбор порта Пульт, «горячие» клавиши
Разъемы для консоли 1х DVI
1х USB (фиолетовый) для клавиатуры
1х USB (черный) для мыши
1х мини-джек «мама» (зеленый) для колонок
1х мини-джек «мама» (розовый) для микрофона
Разъемы для компьютеров 2х DVI
2х USB (фиолетовый) для клавиатуры
2х USB (черный) для мыши
2х мини-джек «папа» (зеленый) для колонок
2х мини-джек «папа» (розовый) для микрофона
Разъем для пульта 2,5-мм мини-джек
Длина кабелей консоли 1,2 м DVI
0,15 м клавиатура/мышь
Длина кабелей компьютеров 1,2 и 0,6 м
Индикация выбранного порта Зеленая, на пульте
Эмуляция Клавиатура
Разрешение экрана 1920х1200, 60 Гц
Габариты коммутатора 8,45 х 3,40 х 2,13 см
Вес 0,62 кг

Попавший к нам двухпортовый переключатель Aten CS62DU поставляется в блистере яйцеобразной формы, на этикетке которого указаны все особенности KVM, как то поддержка DVI, USB и аудиоподсистемы 2.1, а также схема подключения устройства. В комплекте можно найти инструкцию и… однокнопочный пульт управления, который избавляет от постоянного нажатия комбинации клавиш на клавиатуре. Но ничто не мешает комбинировать два способа переключения между системами.

Aten CS62DU Aten CS62DU

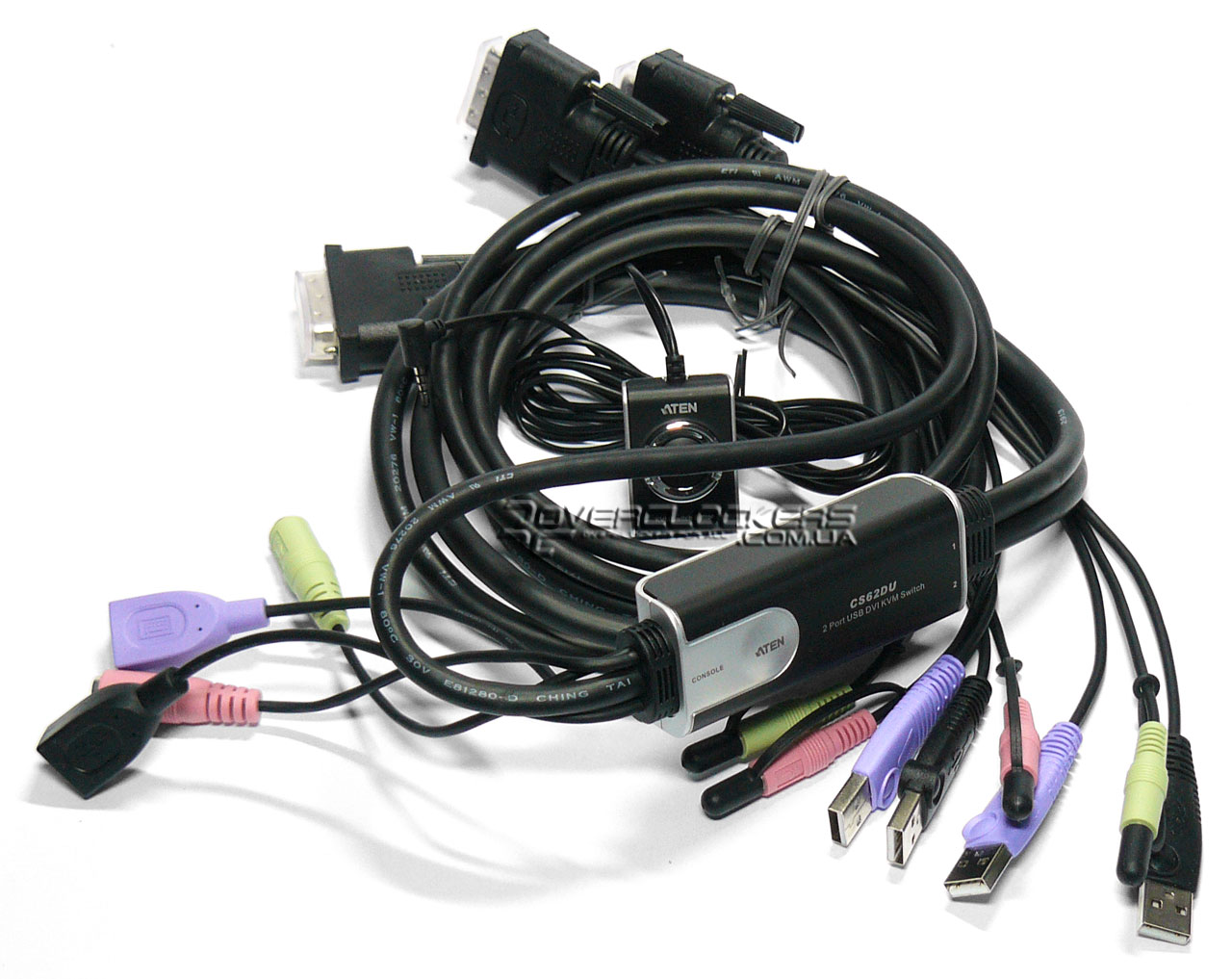

Достав коммутатор из упаковки, вас вряд ли покинет ощущение, что в руках вы держите набор скрученных кабелей, а не KVM-свитч.

Aten CS62DU

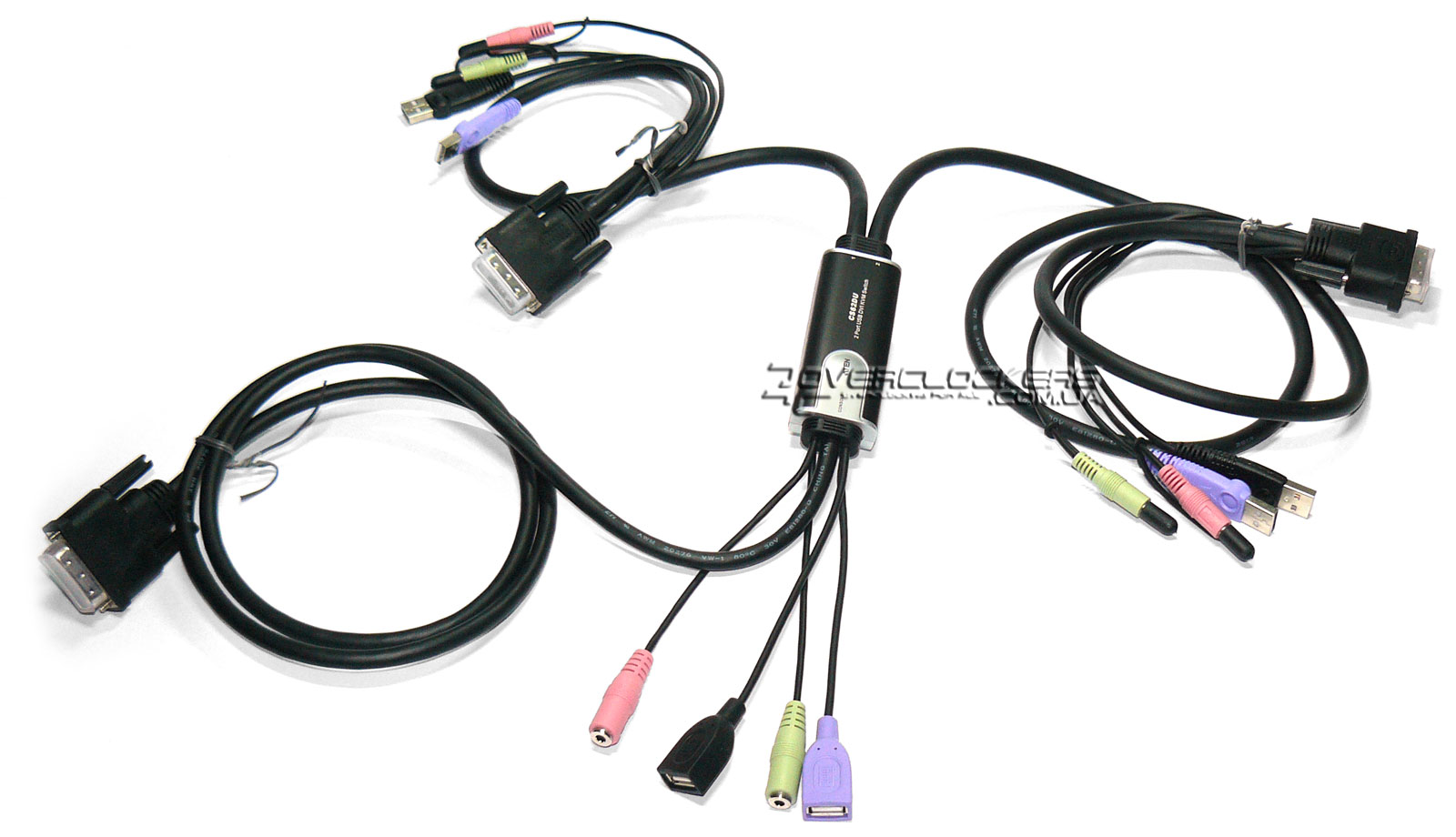

Но, уже развернув этого своеобразного «спрута» можно понять, где само устройство — управляющая коробка настолько мала, что кажется каким-то переходником между кабелями.

Aten CS62DU

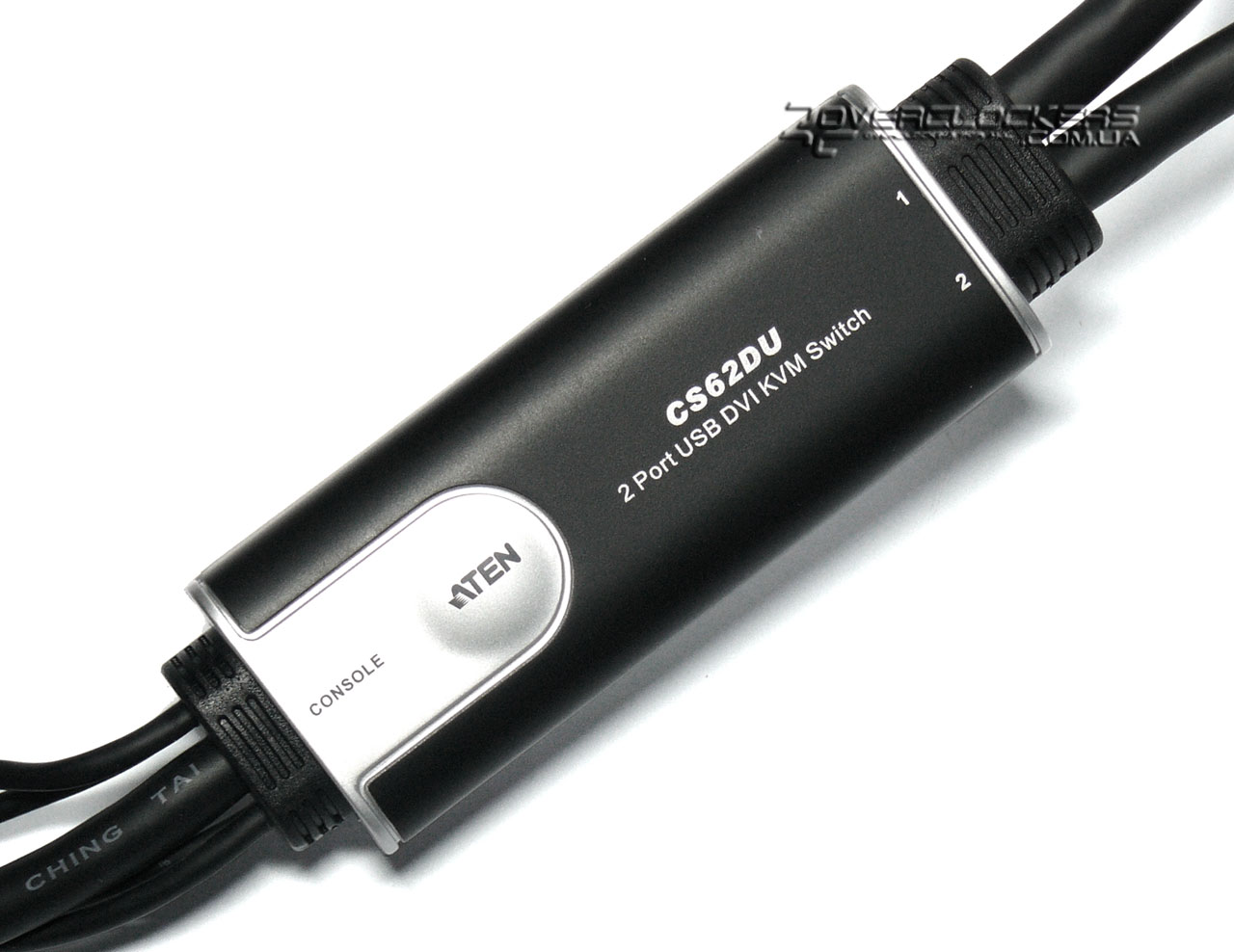

Такой компактности удалось добиться за счет переноса разъемов для подключения монитора, клавиатуры и мыши (консоль) за пределы корпуса.

Aten CS62DU

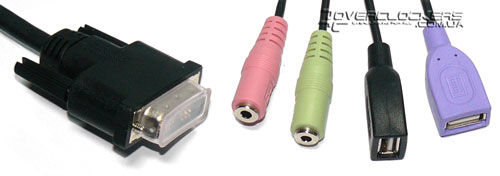

С одной стороны коробки выходит один толстый кабель (длина 1,2 м) для подключения монитора по интерфейсу DVI, два тонких кабеля с USB-разъемами для клавиатуры и мыши, и еще два с мини-джеками «мама» на конце, к которым подсоединяются колонки и микрофон (0,15 м для всех кабелей).

Aten CS62DU

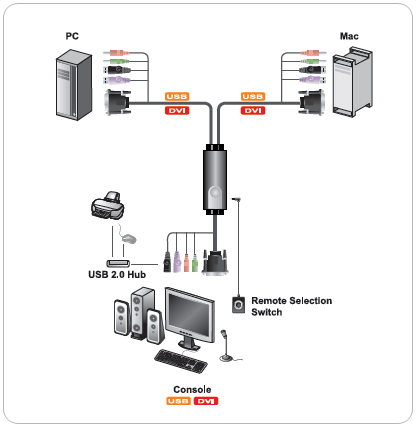

Кстати, к разъему для мыши можно подключить USB-хаб — в отличие от клавиатурного порта, здесь устройство не эмулируется, а передача данных может осуществляться по протоколу версии 2.0.

Aten CS62DU

С другой стороны от коммутатора отходит два кабеля (1,2 и 0,6 м) с разъемами DVI, USB и мини-джеками, которые подключаются к компьютерам. Чтобы не перепутать разъемы они имеют стандартную цветовую кодировку, кроме «мышиного» порта. На каждый аудиоразъем надет резиновый колпачок.

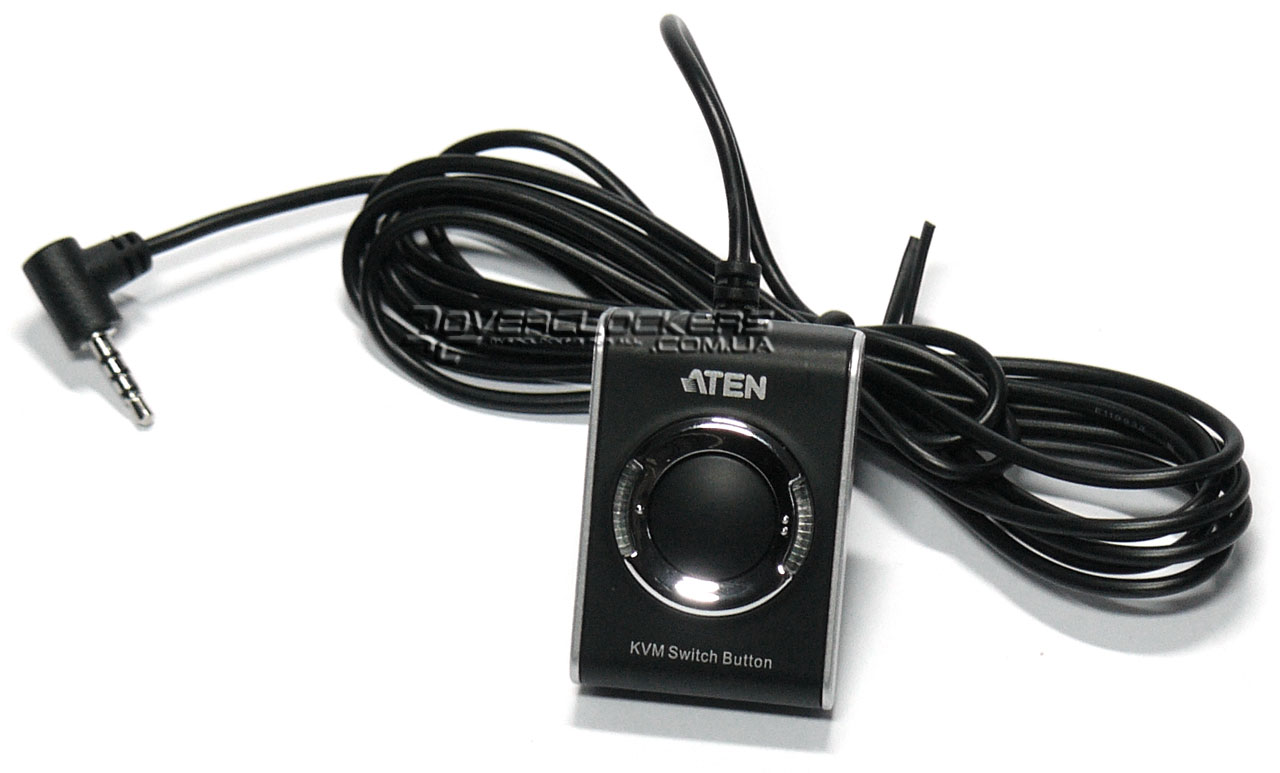

Пульт управления, поставляемый в комплекте, подключается нестандартным разъемом (типа 2,5-мм мини-джека для гарнитуры от мобильных телефонов) с боковой стороны CS62DU и, как уже отмечалось, позволяет переключаться между компьютерами, для чего достаточно один раз нажать на кнопку, при этом загорается соответствующий используемой системе зеленый индикатор. Очень полезная вещь для быстрого переключения или если нет возможности дотянуться до клавиатуры, благо длина кабеля позволяет расположить пульт на расстоянии около метра от коммутатора.

Aten CS62DU

Максимальное поддерживаемое разрешение подключаемого монитора с DVI-интерфейсом соответствует 1920х1200 точкам при частоте обновления 60 Гц, чего достаточно для любого широко распространенного современного TFT-дисплея. Каких-либо искажений изображения во время работы замечено не было, да и не могло их быть по определению. Во время загрузки системы желательно на нее же и переключится (до или после опознания устройств, выполняемом при включении ПК — в противном случае, процедура POST не будет пройдена и система повиснет), иначе ОС не получить необходимую информацию о разрешении и частоте развертки от монитора — рабочий стол в итоге будет  равен 1024х768, причем картинка станет больше, чем размер экрана.

Отметим постоянный поиск мыши операционной системой Windows Vista SP1 при переключении между компьютерами, манипулятор при этом бездействует несколько секунд. В Windows XP SP3 момент переключения дополняется лишь звуковым сигналом подключения-отключения USB-оборудования, а вот в Windows Vista SP2 никаких проблем не замечено.

В целом, KVM-свитч Aten CS62DU оставил положительное впечатление. Цена вопроса — порядка 80 долларов. Учитывая стоимость широкоформатного монитора диагональю 20” это не так уж и много, но по отношению к коммутаторам менее именитых брендов с портами PS/2 и аналоговым D-Sub как-то дороговато. Даже модель CS62D с PS/2 того же производителя стоит несколько дешевле. Но с постепенным отказом от старых интерфейсов в материнских платах использование чего-то отличного от USB становится неоправданным, а DVI позволяет получить более качественную картинку — особого выбора в таком случае нет.


Благодарим компанию Aten за предоставленный на тестирование KVM-свитч Aten CS62DU.
