Изучаем структуру 8-ядерного кристалла Intel Rocket Lake-S

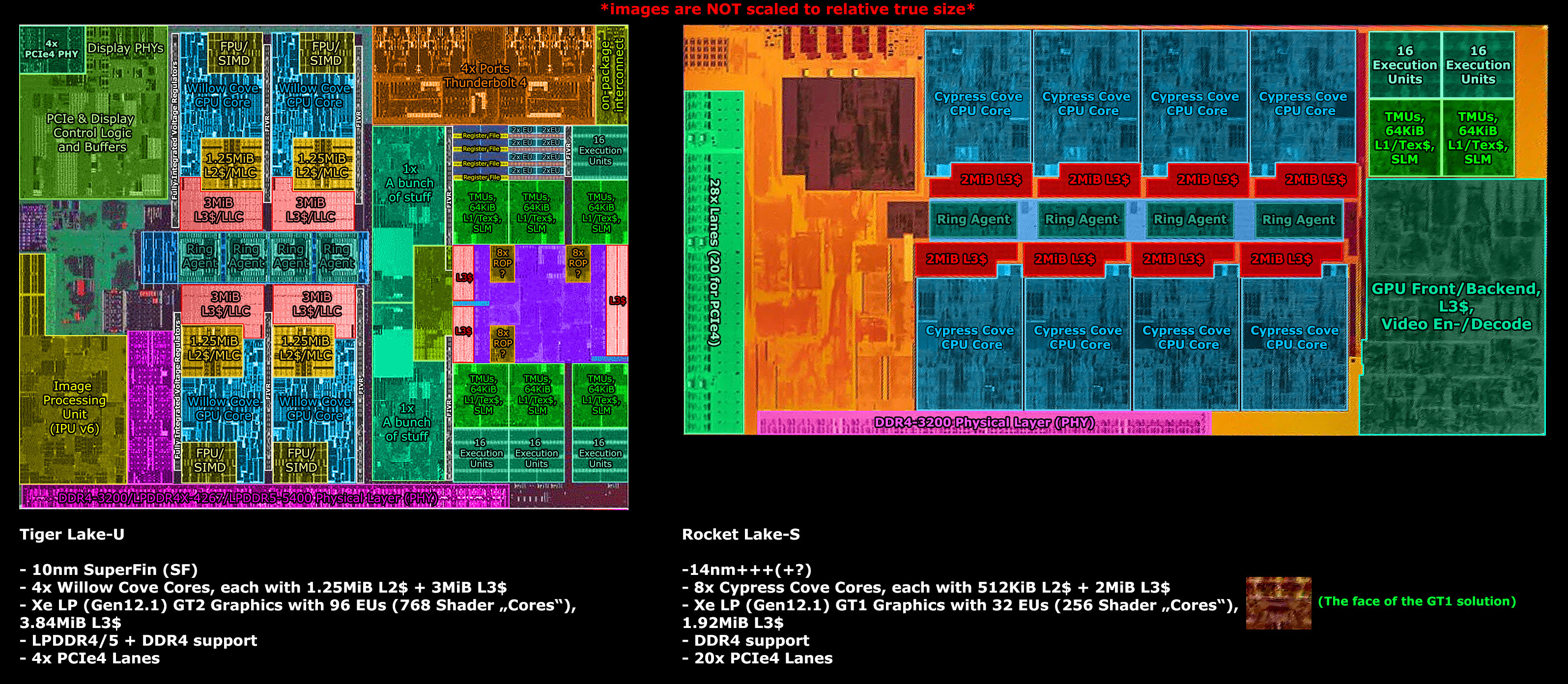

Корпорация Intel начала эту неделю с формального анонса процессоров Core 11-го поколения (Rocket Lake-S) для платформы LGA1200. В продажу CPU поступят до конца этого квартала, а возглавит новую линейку 8-ядерный Core i9-11900K. В ходе анонса Intel поделилась изображением кристалла Rocket Lake-S, на основе которого ПК-энтузиаст Locuza воссоздал структурную схему.

Intel Rocket Lake-S

В основе процессоров Intel Rocket Lake-S лежит микроархитектура Cypress Cove, являющаяся адаптацией 10-нм архитектуры Willow Cove (Tiger Lake) под 14-нм техпроцесс. Несмотря на это, между ними прослеживаются серьёзные отличия. Ядро Cypress Cove имеет такой же объём кэш-памяти L1, но при этом довольствуется 512 КБ кэша L2 на ядро против 1,25 Мбайт, а ёмкость общей кэш-памяти L3 у восьмиядерного CPU составляет 16 Мбайт против 12 Мбайт у 4-ядерного Tiger Lake.

Intel Rocket Lake-S

Около половины кристалла Rocket Lake-S занимает блок Uncore и встроенный GPU на архитектуре Xe. В настольных процессорах Intel решила ограничиться графикой класса GT1 с 32 исполнительными модулями (EU), тогда как iGPU мобильных чипов Tiger Lake насчитывает 96 EU. Впрочем, даже этого хватило, чтобы заявить о полуторакратном росте производительности GPU относительно Core 10-го поколения (Comet Lake-S).

Кроме того, на фоне предшественников у Rocket Lake-S значительно увеличился модуль Uncore. В первую очередь это обусловлено наличием 28 линий PCI Express 4.0 вместо 20 линий PCI-E 3.0 у прошлых поколений CPU. Двухканальный контроллер памяти DDR4, судя по всему, перекочевал без особых изменений.

Источник:
TechPowerUp
