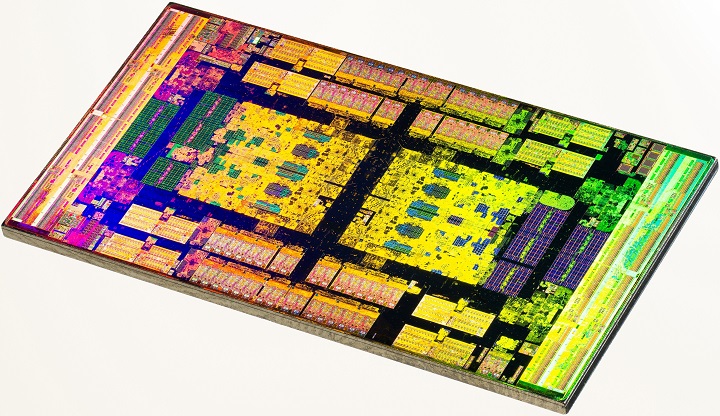

Фото кристалла ввода-вывода процессоров AMD EPYC и Ryzen Threadripper

Немецкий энтузиаст OC_Burner (Fritzchens Fritz) продолжает радовать любителей «железа» новыми снимками чиплетов в составе 7-нанометровых процессоров AMD Ryzen.

AMD Rome Input-Output Die

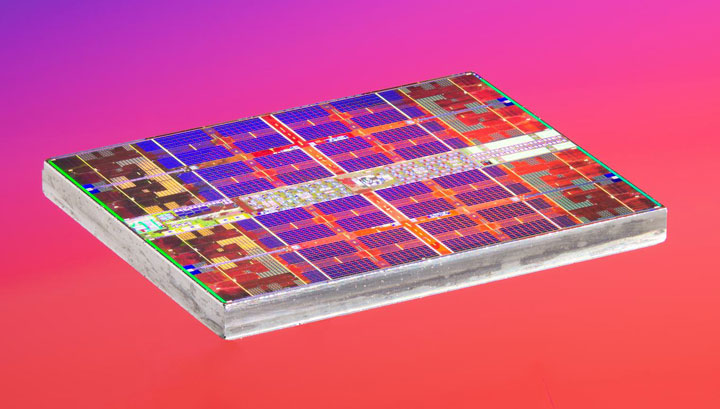

7-нм кристалл Core Complex Die с ядрами Zen 2

Несколько месяцев назад он обнародовал фото «голых» кристаллов Core Complex Die и Input-Output Die (чиплета ввода-вывода) в составе AMD Ryzen 5 3600. Теперь нам предлагают поближе взглянуть на более крупный Input-Output Die серверных EPYC и Ryzen Threadripper 3000.


(+)

Напомним, 12-нм IOD в настольных процессорах семейства Matisse имеет площадь 125 мм² и содержит 2,09 млрд. транзисторов. В свою очередь Input-Output Die в производительных ЦП Rome почти в четыре раза больше: 416 мм² и 8,34 млрд транзисторов.

  Площадь кристалла Транзисторы
Zeppelin (Summit Ridge) 212 мм² 4,8 млрд
Zeppelin (Pinnacle Ridge) 212 мм² 4,8 млрд
Core Complex Die (Matisse и Rome) 74 мм² 3,9 млрд
Input-Output Die (Matisse) 125 мм² 2,09 млрд
Input-Output Die (Rome) 416 мм² 8,34 млрд
Matisse общая: 2x CCD + IOD 199 мм² 5,99 млрд
Rome общая: 8x CCD + IOD 1008 мм² 39,54 млрд

По размерам кристалл IOD в процессорах AMD EPYC и Ryzen Threadripper обходит большинство существующих CPU и GPU. Для сравнения, вычислительные чиплеты с восемью ядрами Zen 2 и 32 МБ кэш-памяти L3 имеют площадь 74 мм² и содержат 3,9 млрд транзисторов.

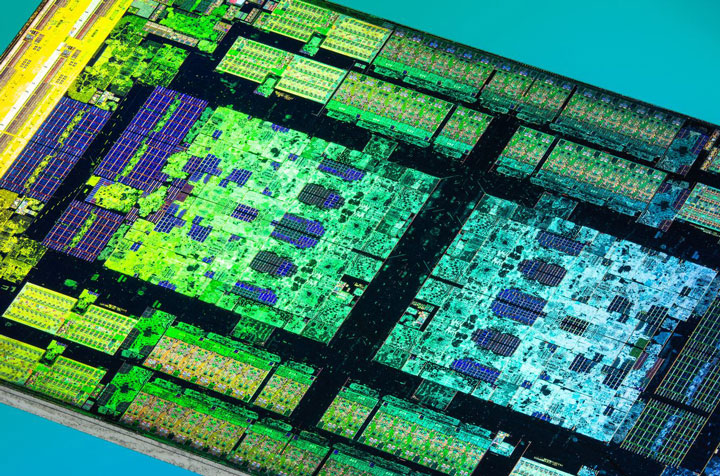

AMD Rome Input-Output Die
