Данные о кристалле AMD Trinity «просочились» в Сеть

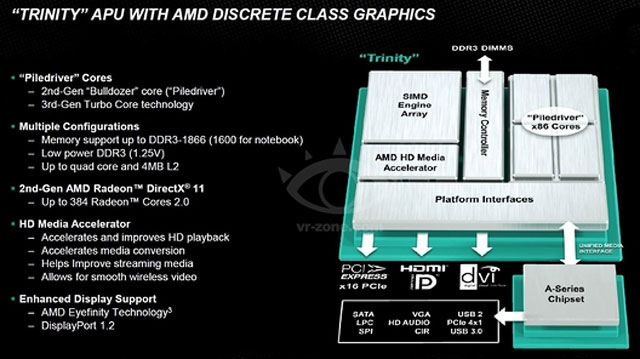

Менее чем через две недели AMD объявит о начале поставок мобильных процессоров Trinity. Индикатором скорого анонса стало появление на просторах Интернета слайдов из презентации этих ЦП. Первое изображение проливает свет на ключевые особенности Trinity: использование двух модулей (четырех ядер) архитектуры Piledriver, которые не только компактнее, но и экономичнее четырех старых x86-блоков Athlon II, применяемых в APU Llano; реализация технологии динамического разгона Turbo Core 3-го поколения; встроенный контроллер DDR3/DDR3L-1600; 2x2 МБ кэш-памяти второго уровня; графический блок — до 384 потоковых процессоров VLIW4.

APU Trinity

Уровень TDP чипов Trinity для ноутбуков не превысит 35 Вт. Кроме того, позже будут доступны 25- и 17-ваттные версии APU.

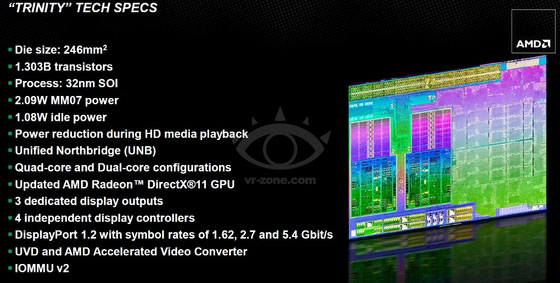

В простое Trinity потребляет всего 1-2 Вт мощности. Ядро площадью 246 кв. мм состоит из 1,303 млрд транзисторов, выполненных по 32-нм техпроцессу. Интегрированным графическим ядром поддерживается одновременный вывод изображения на три монитора (AMD Eyefinity).

APU Trinity

Некоторые оптимизации архитектуры позволят добиться преимущества над Bulldozer в операциях с плавающей точкой (до 29% в ряде приложений). Частота IGP Radeon HD 7660G гибридного процессора A10-4600M составит 496 МГц в обычном режиме и 685 МГц в турборежиме.

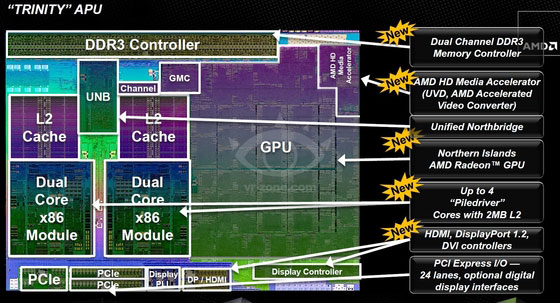

Помимо использования x86-ядер нового поколения и разделяемого кэша L2, принципиальных изменений в структуре кристалла Trinity не наблюдается:

APU Trinity
