Аппаратный вольтмод MSI N460GTX Cyclone

С появлением возможности программно повысить напряжение на графическом ядре с помощью «родных» утилит, входящих в комплект поставки той или иной современной видеокарты, практически отпала необходимость в аппаратном вольтмоде. Теперь чаще всего орудуют над платами с паяльником оверклокеры-экстремалы, в планы которых входит охлаждение видеопроцессора жидким азотом или, хотя бы, посредством СВО.

Именно для опытных «охотников за мегагерцами» мастер разгона из Швеции Mean Machine предлагает следующий способ обойти аппаратные ограничения на платах MSI N460GTX Cyclone:

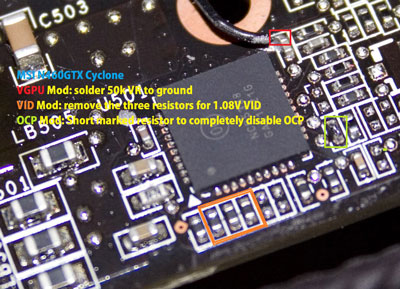

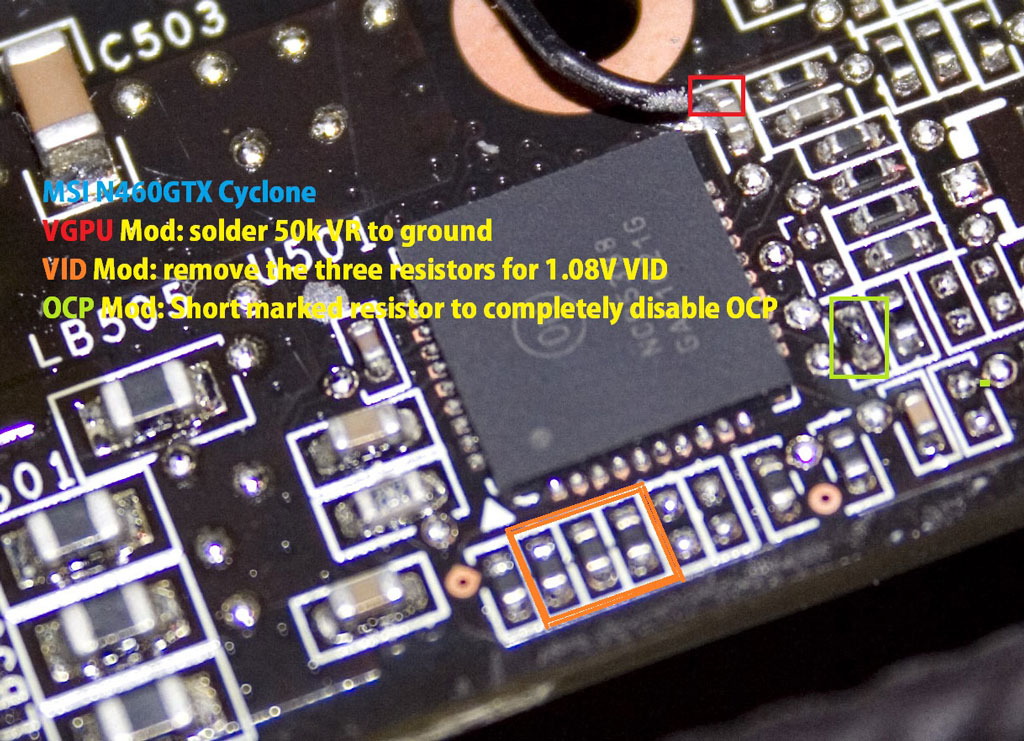

Красным обозначено место пайки резистора на 50 кОм к «земле» для вольтмода GPU, оранжевым выделены три резистора, которые необходимо аккуратно отпаять для получения 1,08 В VID. Полное устранение автоматической защиты от перегрузки по току осуществляется через замыкание обведенного зеленым цветом резистора.

Напомним, Mean Machine участвовал в суперфинале MSI MOA 2010 и на данный момент занимает 75 место в личном рейтинге HWBot.
