В процессе тестирования одной из моделей серии GA-P55A-XXX нашими коллегами были выявлены некоторые малоприятные особенности функционирования внешних контроллеров SATA 6 Гбит/с и USB 3.0: как выяснилось, их полноценная пропускная способность доступна лишь при соблюдении строгих условий конфигурирования имеющихся в распоряжении линий PCI-E. Напомним, что общее количество линий PCI-E на современных платформах Intel LGA1156 (построенных на базе массовых моделей материнских плат) образовано суммой 16 линий PCI-E 2.0 процессора и 8 линий PCI-E 1.0 чипсета Intel P55 Extreme. С учётом существования различных «потребителей» шины PCI-E в виде дочерних карт расширения и множества вспомогательных интерфейсных контроллеров, суммарное количество доступных линий выглядит весьма ограниченным.
Итак, перечислим некоторые распространённые режимы конфигурирования линий PCI-E, которые влекут за собой частичную работоспособность отдельных слотов для карт расширения, ограничение пропускной способности интерфейсов SATA 6 Гбит/с и USB 3.0 и полную неработоспособность отдельных слотов/интерфейсов в обновлённой серии материнских плат от Gigabyte.

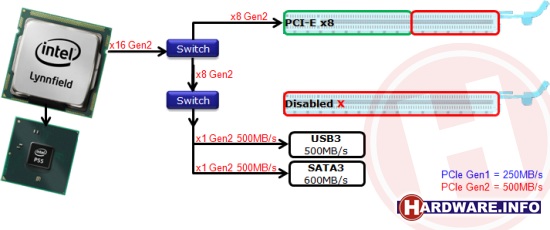

Как видно на схеме, достижение полноценной пропускной способности SATA 6 Гбит/с и USB 3.0 возможно лишь в случае ограничения количества линий разъёма PCI-E х16 2.0 до 8 и отказа от использования второго слота для карт расширения PCI-E х8 2.0. Это происходит из-за перераспределения двух «процессорных» линий PCI-E 2.0 в пользу контроллеров SATA 6 Гбит/с и USB 3.0. Таким образом, пользователь в какой-то степени жертвует производительностью графического адаптера ради повышения уровня производительности подсистемы хранения данных.

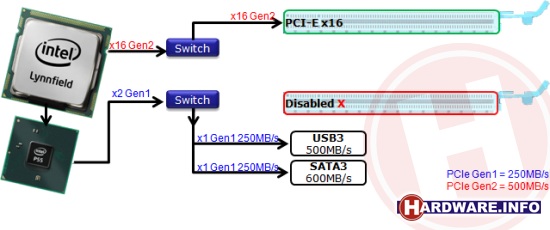

На второй схеме изображён обратный пример: использование полноценных 16 «процессорных» линий разъёма PCI-E х16 2.0 для функционирования видеоадаптера при ограничении пропускной способности интерфейсов SATA 6 Гбит/с и USB 3.0 до 250 МБ/с (максимальной пропускной способности оставшихся «чипсетных» линий PCI-E 1.0). Вполне логично, что по причине задействования 16 линий разъёма PCI-E х16 2.0, второй слот для карт расширения PCI-E х8 2.0 неработоспособен.

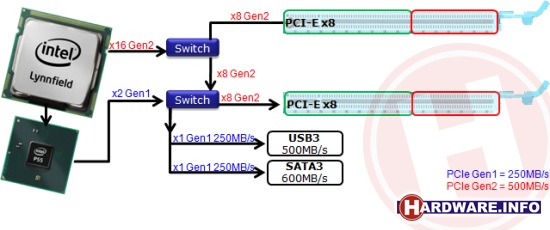

Третья схема иллюстрирует использование тандема из двух графических ускорителей, занимающих оба разъёма для карт расширения PCI-E х8 2.0. Ввиду отсутствия необходимых для полноценного функционирования двух линий PCI-E 2.0, пропускная способность интерфейсов SATA 6 Гбит/с и USB 3.0 снова ограничена значением в 250 МБ/с. В данном случае, высокая производительность графической подсистемы достигнута за счёт скромных скоростных показателей при взаимодействии с новейшими накопителями данных.

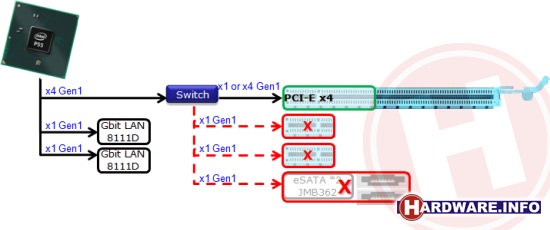

Наконец, четвёртая схема демонстрирует множество ограничений при построении экзотических (по крайней мере, для платформы Intel LGA1156) конфигураций из трёх видеокарт, объединённых с помощью технологий AMD/ATI CrossFireX либо NVIDIA 3-Way SLI/2-Way SLI + PhysX. В этих режимах задействованы оба слота PCI-E х8 2.0 («процессорные» 16 линий PCI-E 2.0), плюс частично используется третий разъём PCI-E х8 1.0 (4 «чипсетные» линии PCI-E 1.0 из восьми). В итоге, тандем их трёх графических карт занимает все доступные линии PCI-E 2.0; оставшиеся 4 линии PCI-E 1.0 могут быть использованы для функционирования двух сетевых контроллеров Realtek 8111D и двух разъёмов SATA 3 Гбит/с (при неработоспособных дополнительных контроллерах eSATA, SATA 6 Гбит/с и USB 3.0).
Очевидно, что решением проблемы малоэффективного распределения линий PCI-E на новых платах от Gigabyte могла бы послужить интеграция чипа-коммутатора PLX, обеспечивающего более гибкое управление ресурсами. По нашим предположениям, инженеры компании-производителя рассматривали подобный вариант решения проблемы, но вынуждены были отказаться от интеграции чипа-коммутатора по причине возникновения перспективы увеличения розничной стоимости материнских плат серии GA-P55A-XXX на дополнительные $20-25.
Мы надеемся, что данный новостной материал окажется полезным для наших читателей, обеспечив их необходимыми сведениями для конфигурирования ПК с использованием материнских плат серии GA-P55A-XXX и предупредив волну обращений за разъяснениями по режимам функционирования интерфейсов SATA 6 Гбит/с и USB 3.0 в сервисные центры региональных дистрибьюторов Gigabyte.
