Тепловая фотокамера определила слабое место Radeon HD 4870

Один из участников форума Hardwareluxx опубликовал прелюбопытнейший мини-обзор видеокарты Radeon HD 4870 референсного дизайна. Основную часть заметки составили изображения, сделанные тепловой фотокамерой. Скромные любительские снимки позволяют взглянуть на изделие ATI с совершенно неожиданного ракурса.

Для начала обратим ваше внимание на ключевую особенность тестового компьютера – практически полное отсутствие обдува обратной стороны графического адаптера:

Radeon HD 4870 ТФК - тестовая система

Поток воздуха процессорного вентилятора ориентирован к задней стенке корпуса. Популярность охладителей башенного типа довольно высока, в частности среди энтузиастов оверклокерского движения, поэтому авторский вариант расположения комплектующих не претендует на уникальность.

Теперь приступим к изучению подробностей испытания. Видеокарта тестировалась в режиме нагрузки утилитой FurMark.


Тест 1. Стоковый кулер (100% нагрузка GPU)

Регуляция оборотов вентилятора – автоматическая.

Лицевая сторона

Radeon HD 4870 ТФК - тест1а

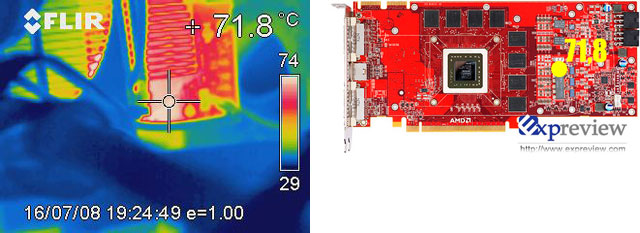

"Прицел" объектива тепловой фотокамеры определил максимальную точку нагрева верхней части HD 4870 в районе небольших полевых транзисторов, расположенных правее охлаждающей турбины. Напомним, что предельная рабочая температура основной массы электрических деталей, применяющихся в современных видеокартах, – не ниже 105 градусов Цельсия.

Тыльная сторона

Radeon HD 4870 снятый на ТФК тест1б

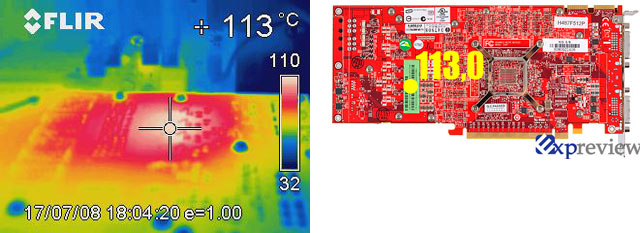

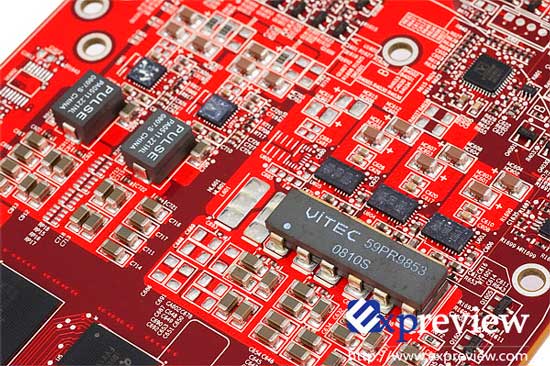

Мультифазный индуктор (МФИ) VITEC 59PR9853 в прямом смысле задает жару текстолиту задней поверхности PCB. Серьезные 113°C вполне могут сказаться на стабильности целостного устройства в долгосрочной перспективе. К слову, родной кулер полностью накрывает чип VITEC, однако, как видим, потенциал штатной турбины оставляет желать лучшего.


Тест 2. Arctic Cooling Accelero S1 + Turbo Module (100% нагрузка GPU)

Radeon HD 4870 снятый на ТФК мод

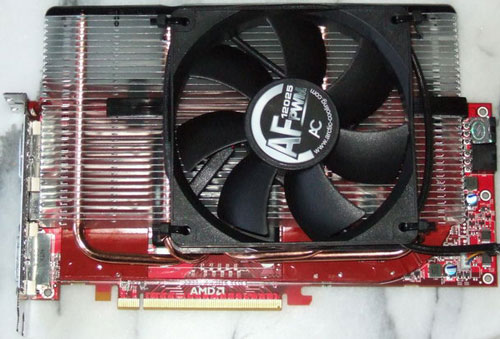

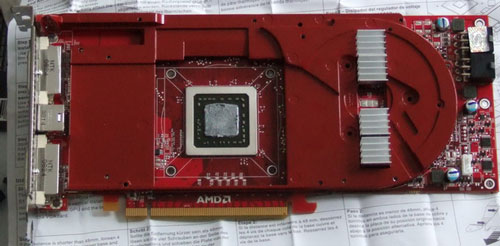

Установлены алюминиевые радиаторы на цифровой PWM, а также нижняя пластина от референсного охладителя. Регуляция оборотов вентилятора – автоматическая.

Лицевая сторона

Radeon HD 4870 снятый на ТФК тест 2а

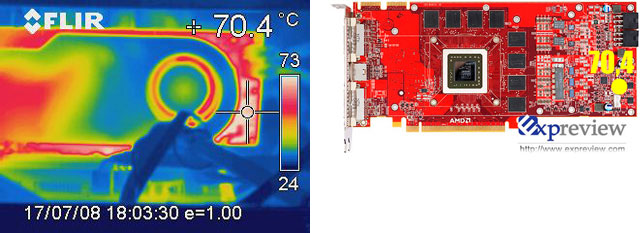

С применением пары медленных вентиляторов, точка нагрева переносится именно в область МФИ.

Тыльная сторона

Radeon HD 4870 снятый на ТФК тест 2б

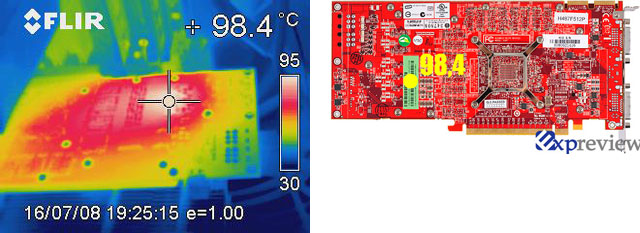

Те же 113 градусов на месте злосчастного стикера превращаются в шокирующий показатель 119°C спустя получаса стресс-тестирования. Известны печальные случаи, когда размещение Accelero S1 без дополнительного радиатора на VRM, приводило к выходу из строя Radeon HD 4870!


Тест 3. Arctic Cooling Accelero S1 + 120 мм (100% нагрузка GPU)

Radeon HD 4870 снятый на ТФК мод + Accelero S1

Вместо Turbo Module используется 120-мм вентилятор со скоростью вращения 1200 об/мин.

Лицевая сторона

Radeon HD 4870 снятый на ТФК тест 3а

Использование производительного 120 мм "карлссона" снижает температуру поверхности VRM на 5,8 градуса по сравнению с малоэффективным Turbo Module.

Тыльная сторона

Radeon HD 4870 снятый на ТФК тест 3б

в конечном итоге, температурный режим элементов платы достиг приемлемого значения.

Будьте бдительны в применении альтернативных кулеров для Radeon HD 4870. Особое внимание советуем уделить уровню нагрева VITEC 59PR9853 – без качественного индивидуального радиатора он может выйти из строя!
