Возможности UEFI
Начнем с детского сада, а именно EZ Mode.

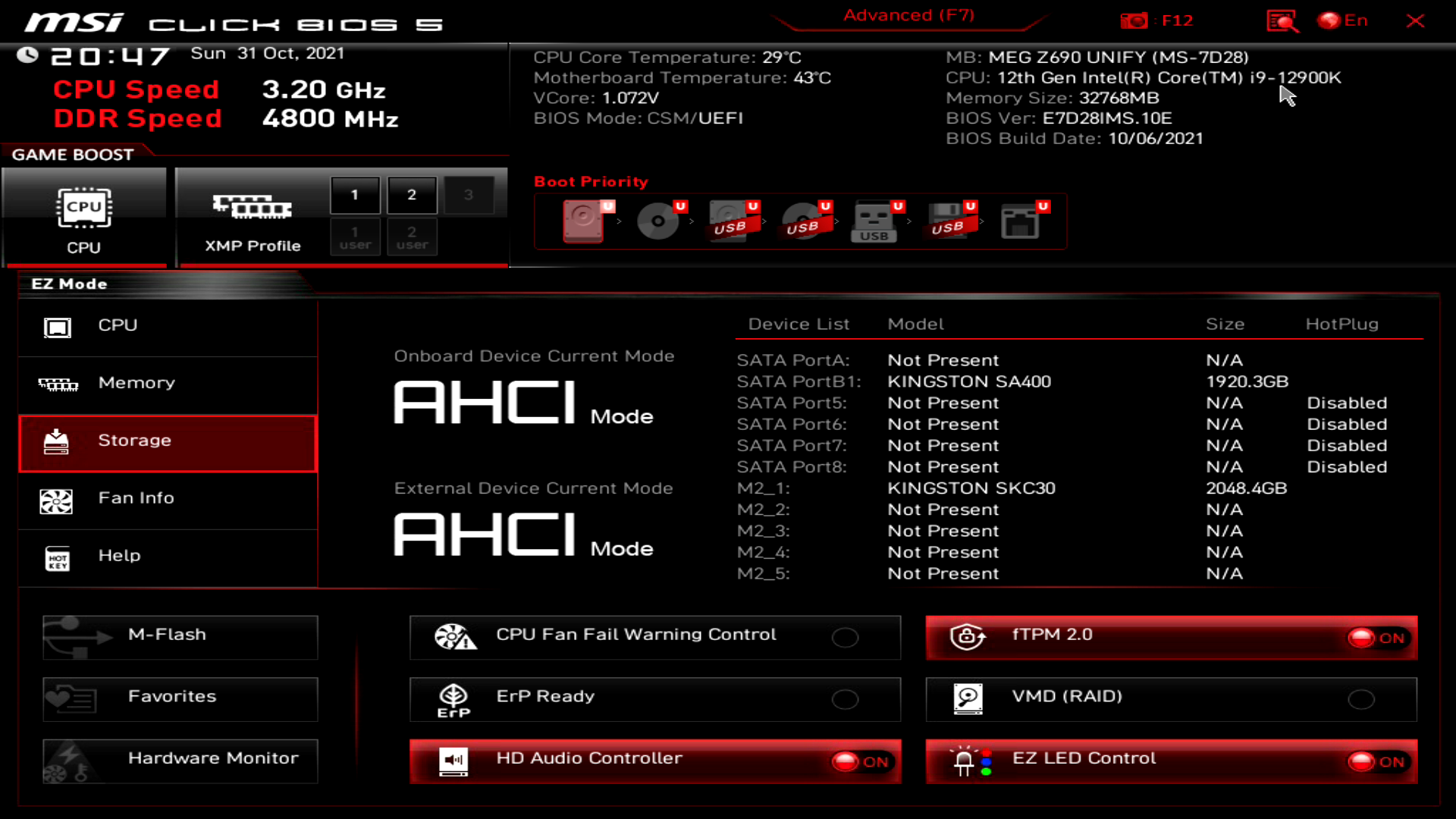

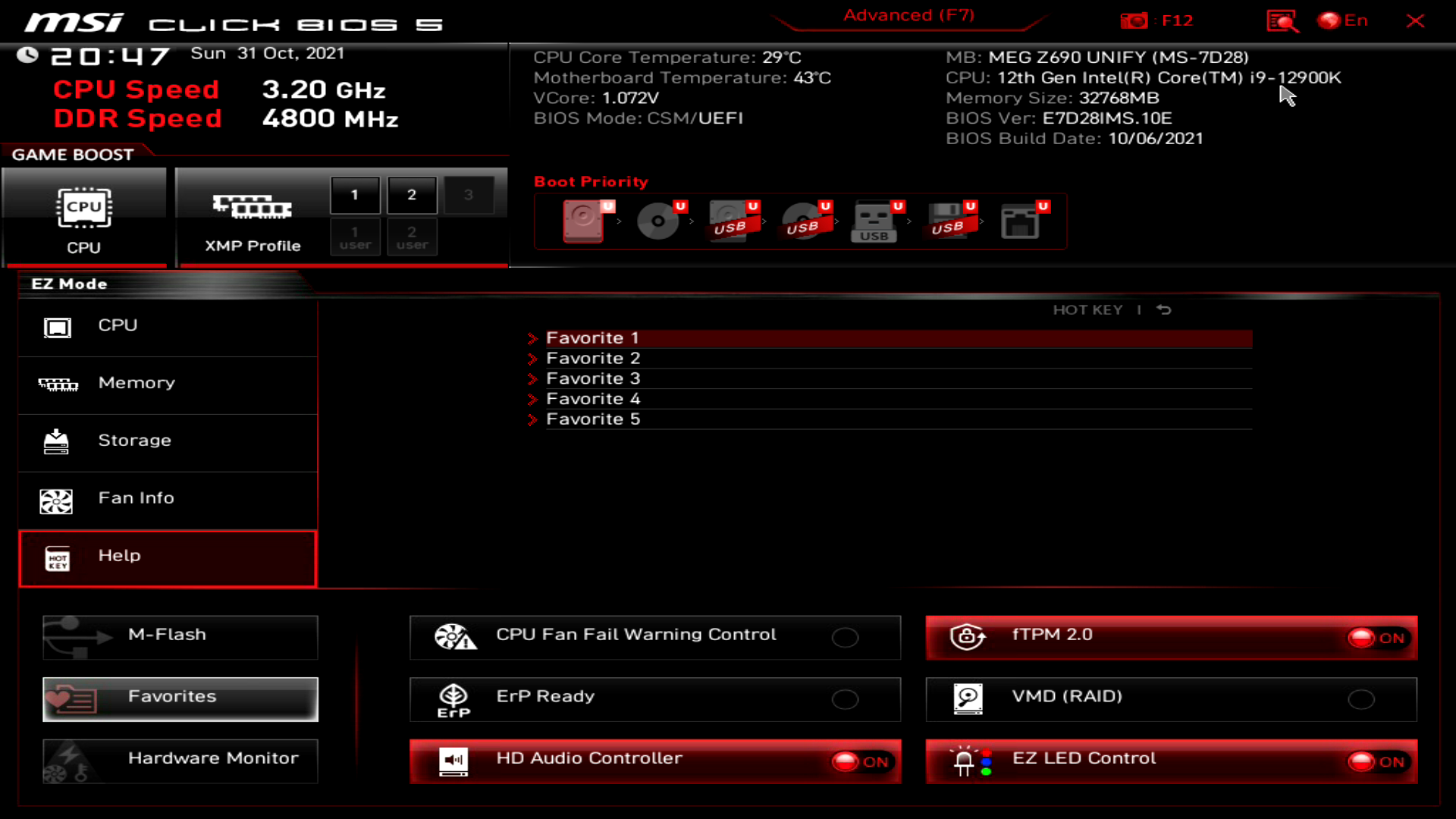

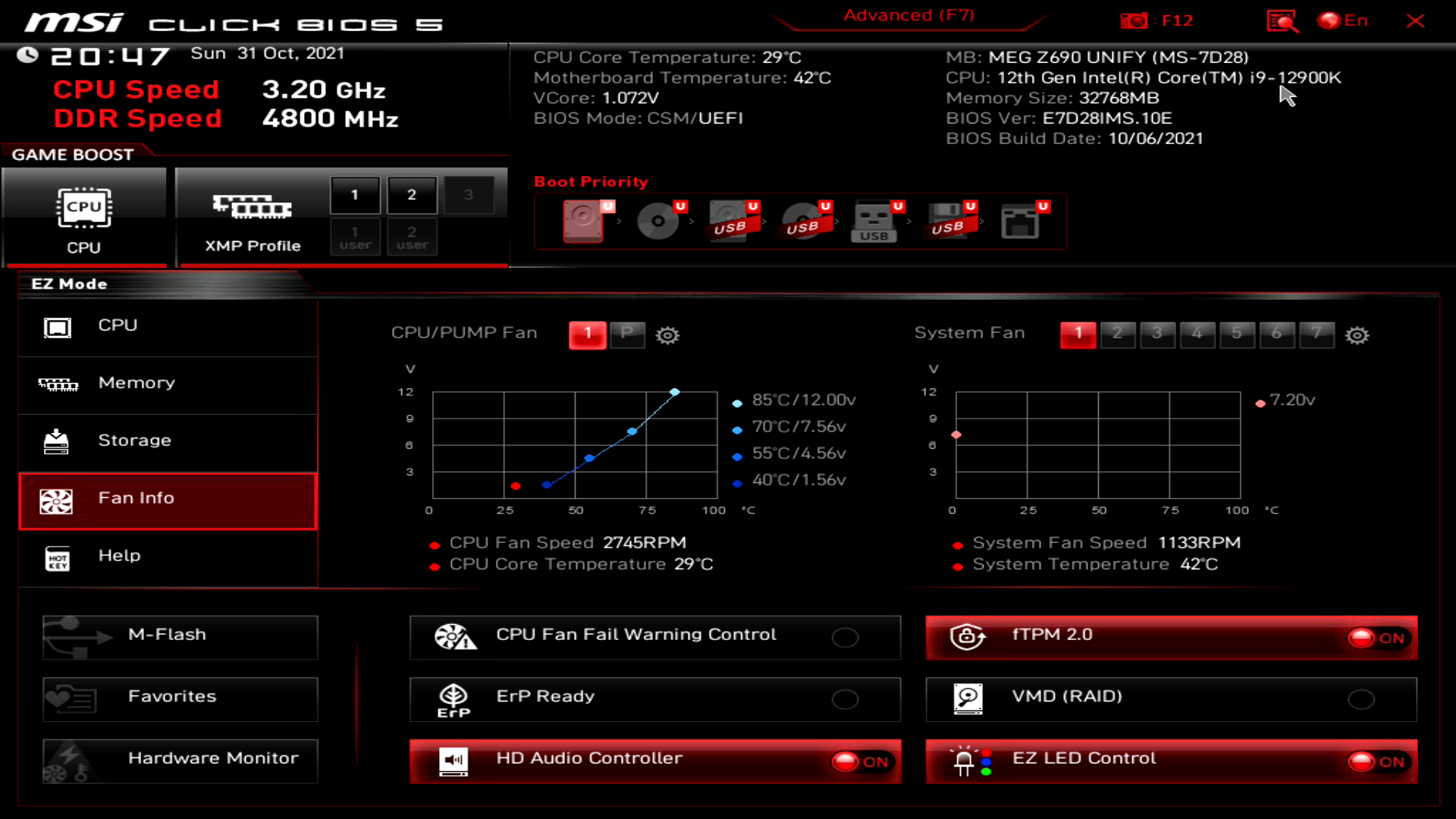

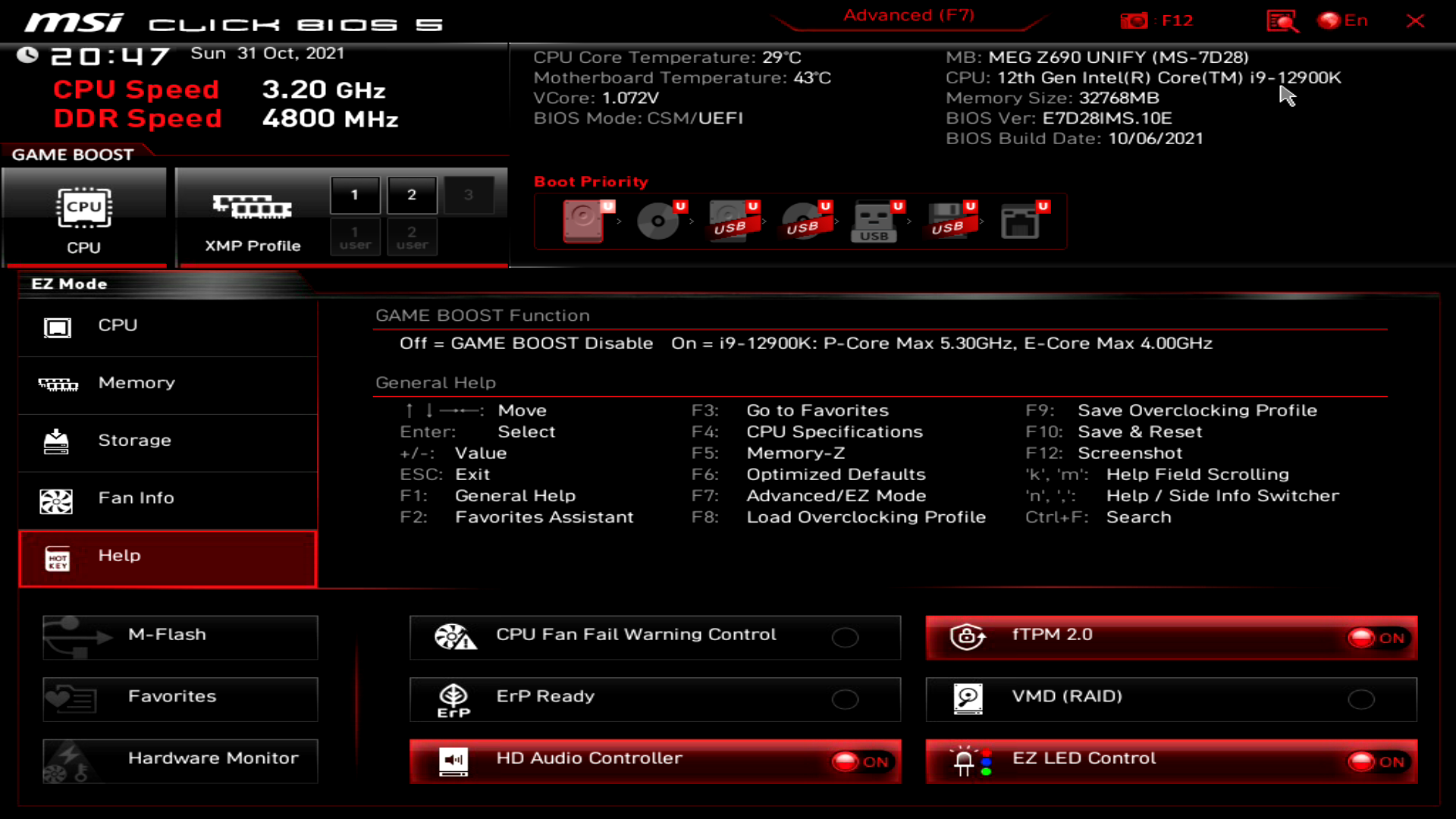

На главном окне собрана ключевая информация о статусе системы, можно получить информацию о ЦП, ОЗУ, накопителям, вентиляторам и вызвать помощь. Кроме того, можно управлять TPM, RAID, подсветкой кнопок, аудио, и мелочью, вроде предупреждения о нулевых оборотах вентилятора.

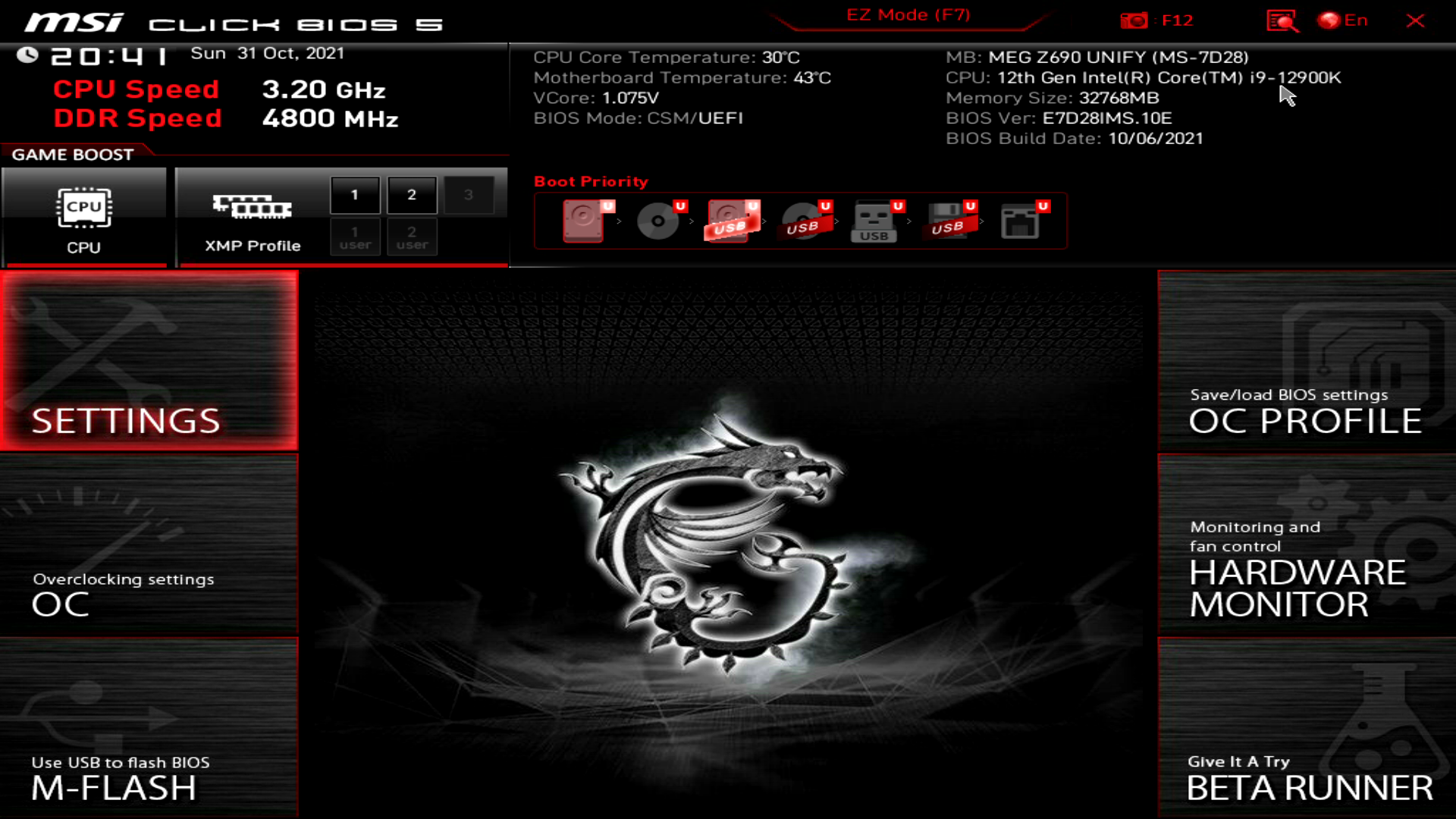

Нас интересует полноценный режим, и тут нас встречает привычный интерфейс многих материнских плат производства MSI.

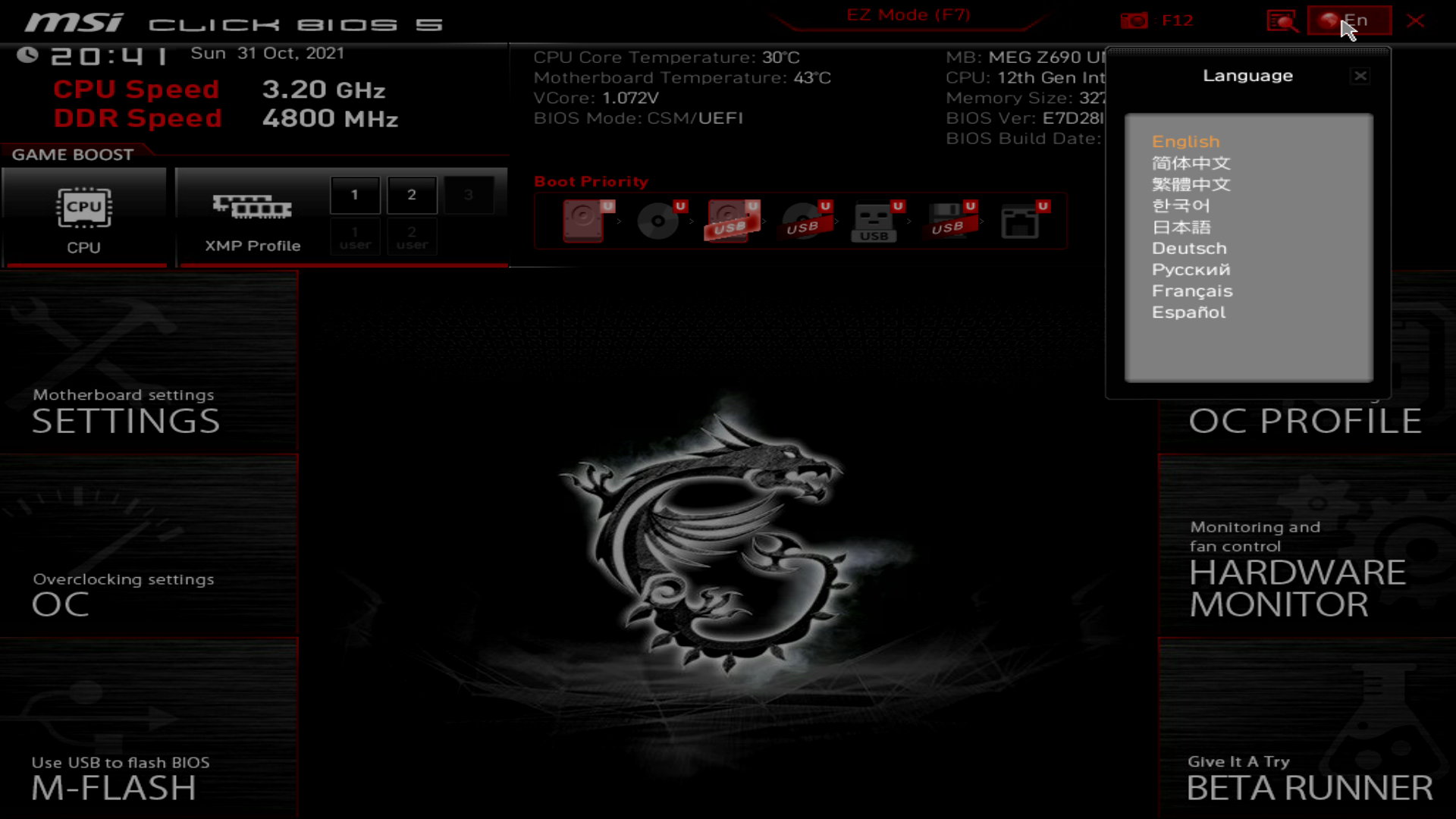

Есть несколько языков навигации.

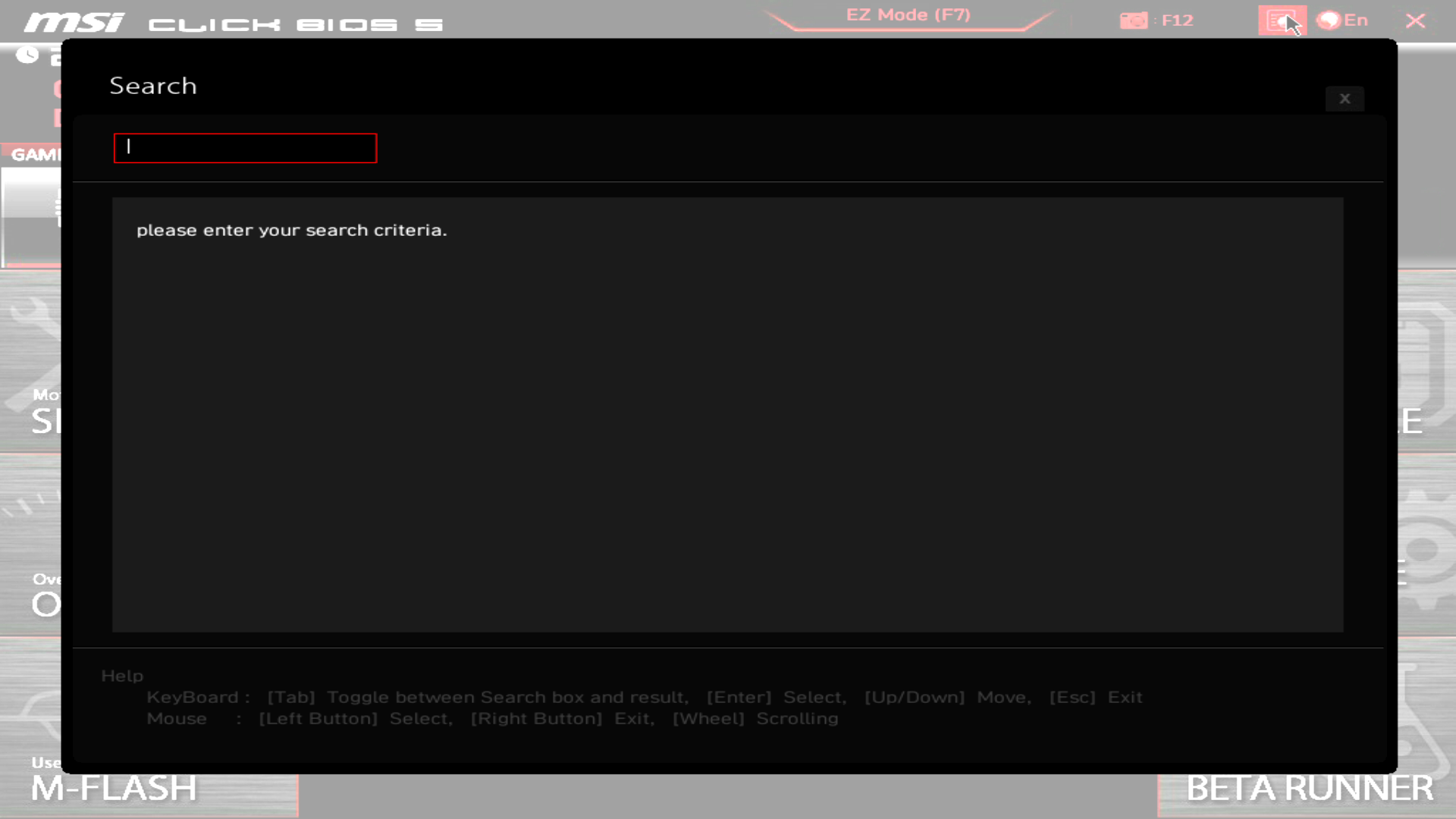

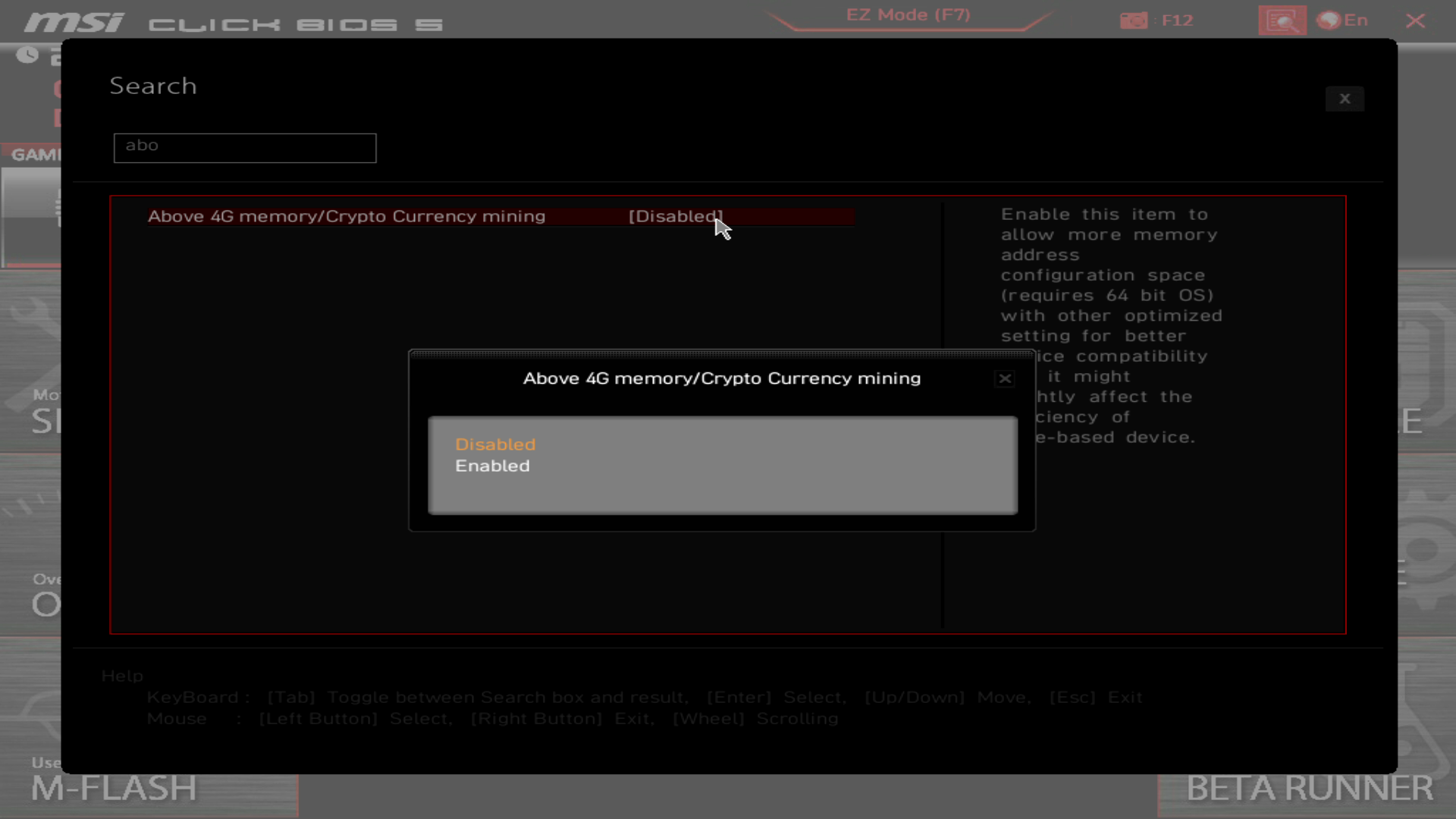

Присутствует поиск по настройкам, скажем совсем не обязательно идти к опции привычным путем, или пытаться ее найти путешествием по всем разделам, можно выполнить поиск.

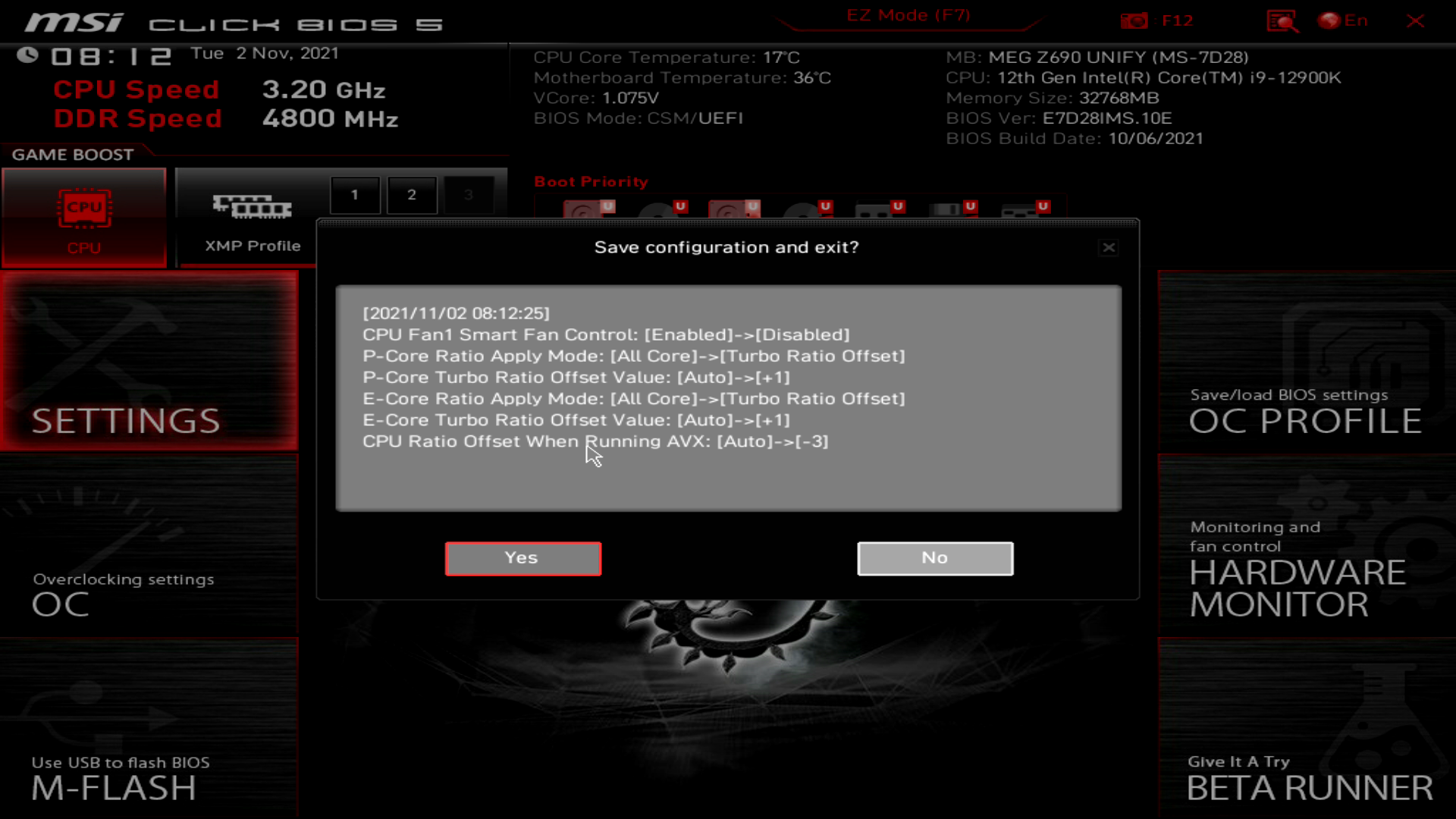

GAME BOOST позволяет быстро применить XMP-профиль, или разогнать процессор, хотя как сказать разогнать, форсировать обороты вентилятора на 100% на колодке CPU_FAN просто накинуть единичку множителю Turbo Boost, а взамен сделать множитель AVX -3. Очень сомнительный разгон, скорее результат эксперимента исполнения инженерной задачи с помощью маркетолога…

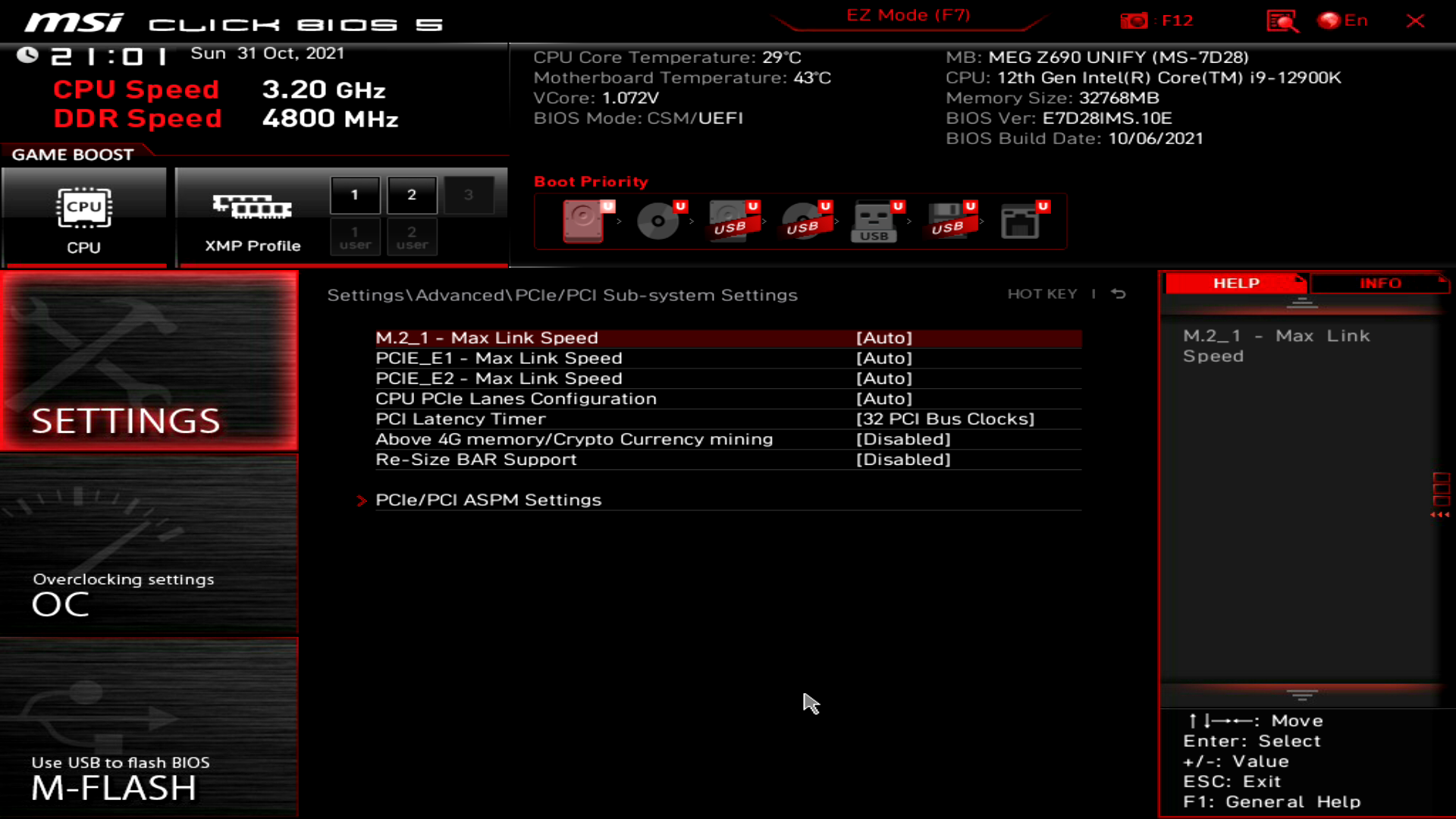

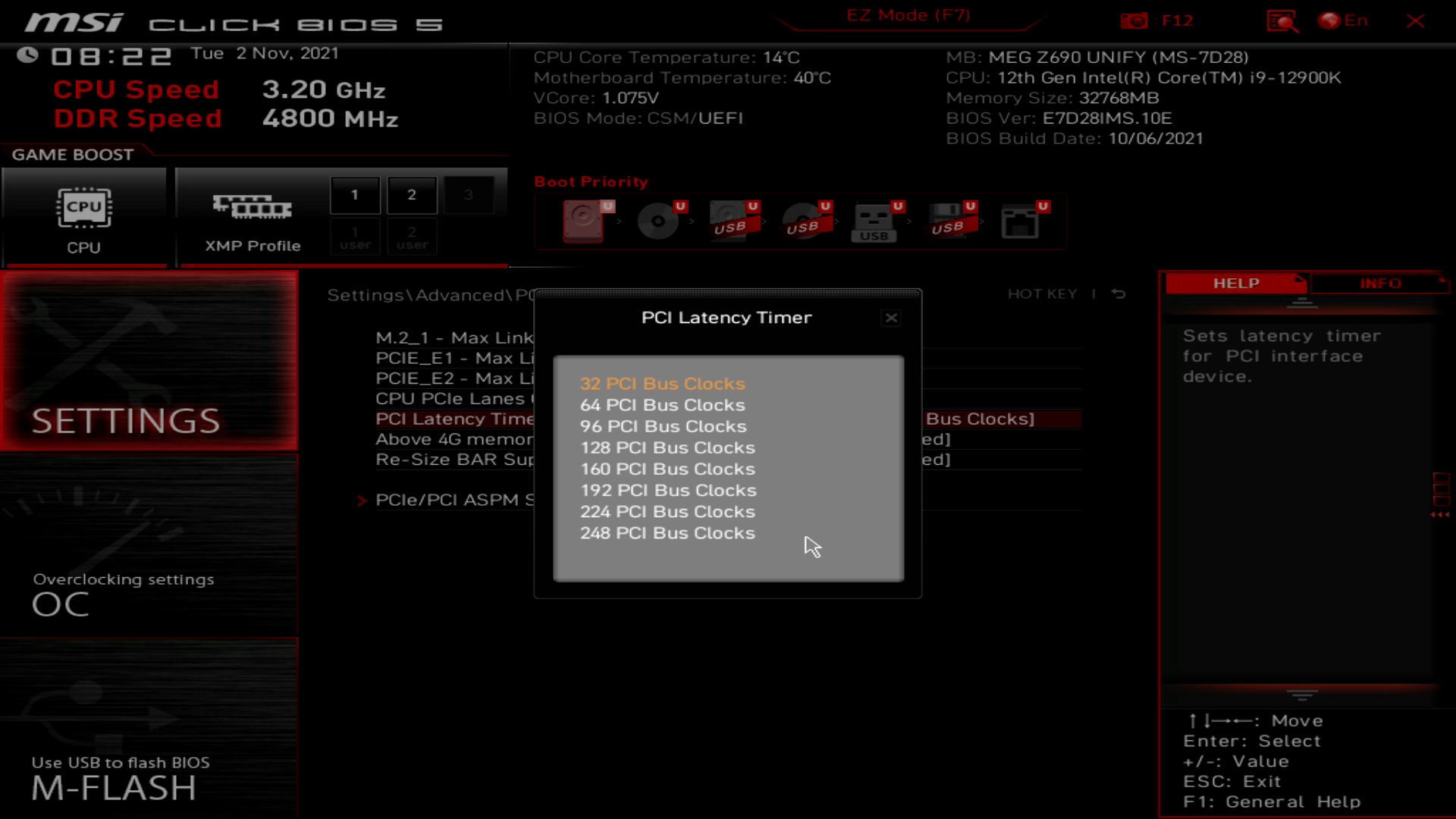

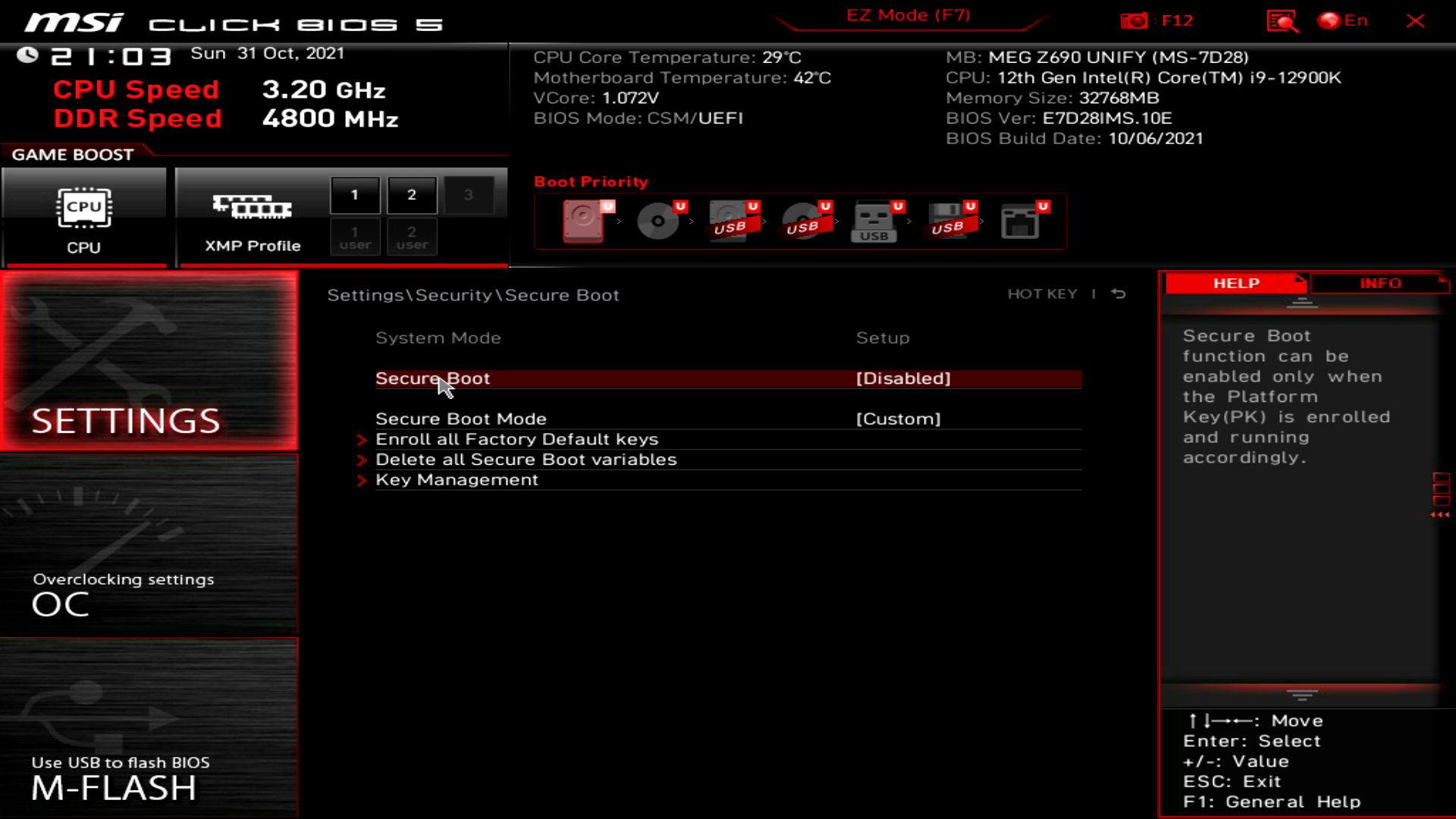

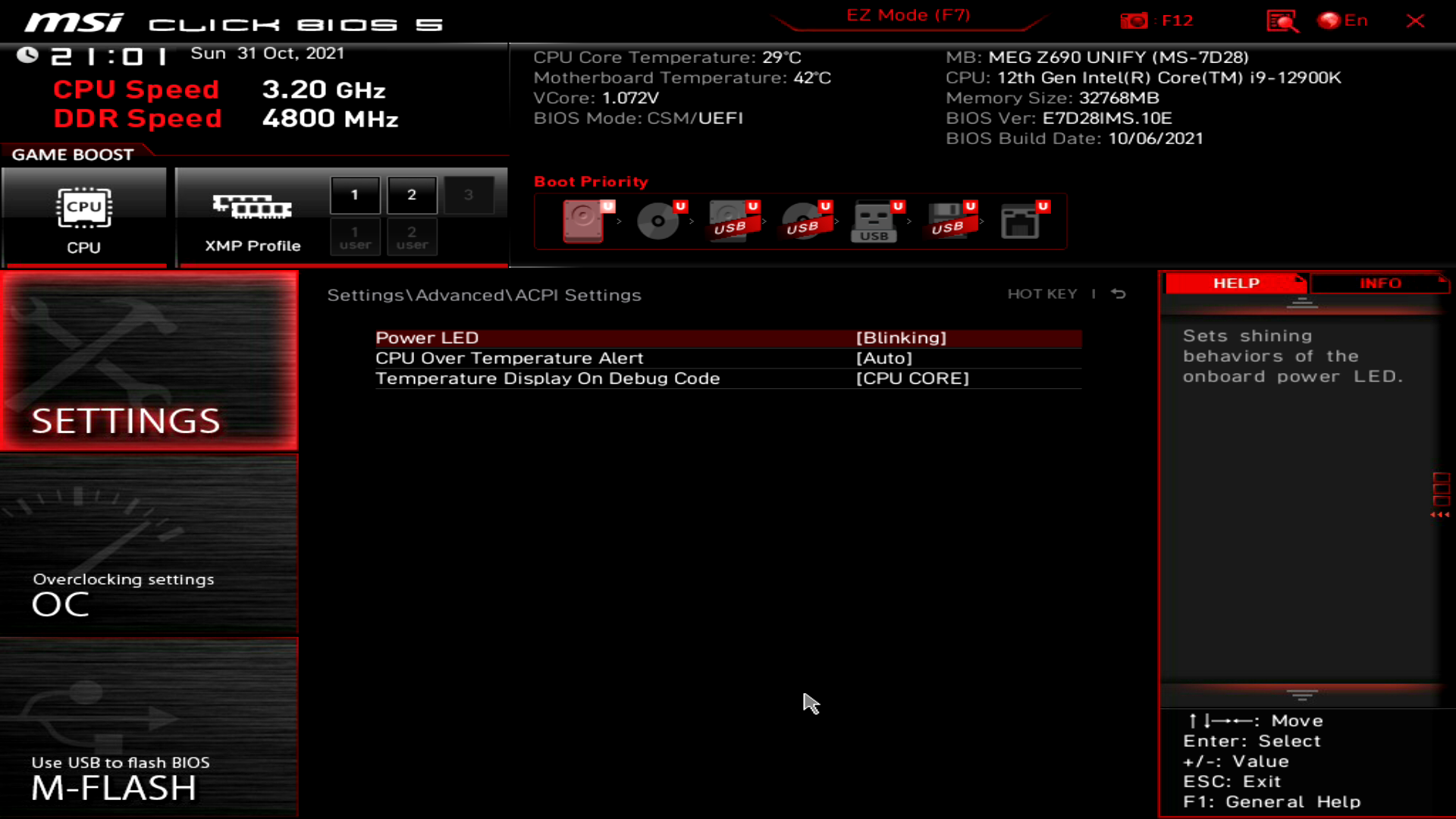

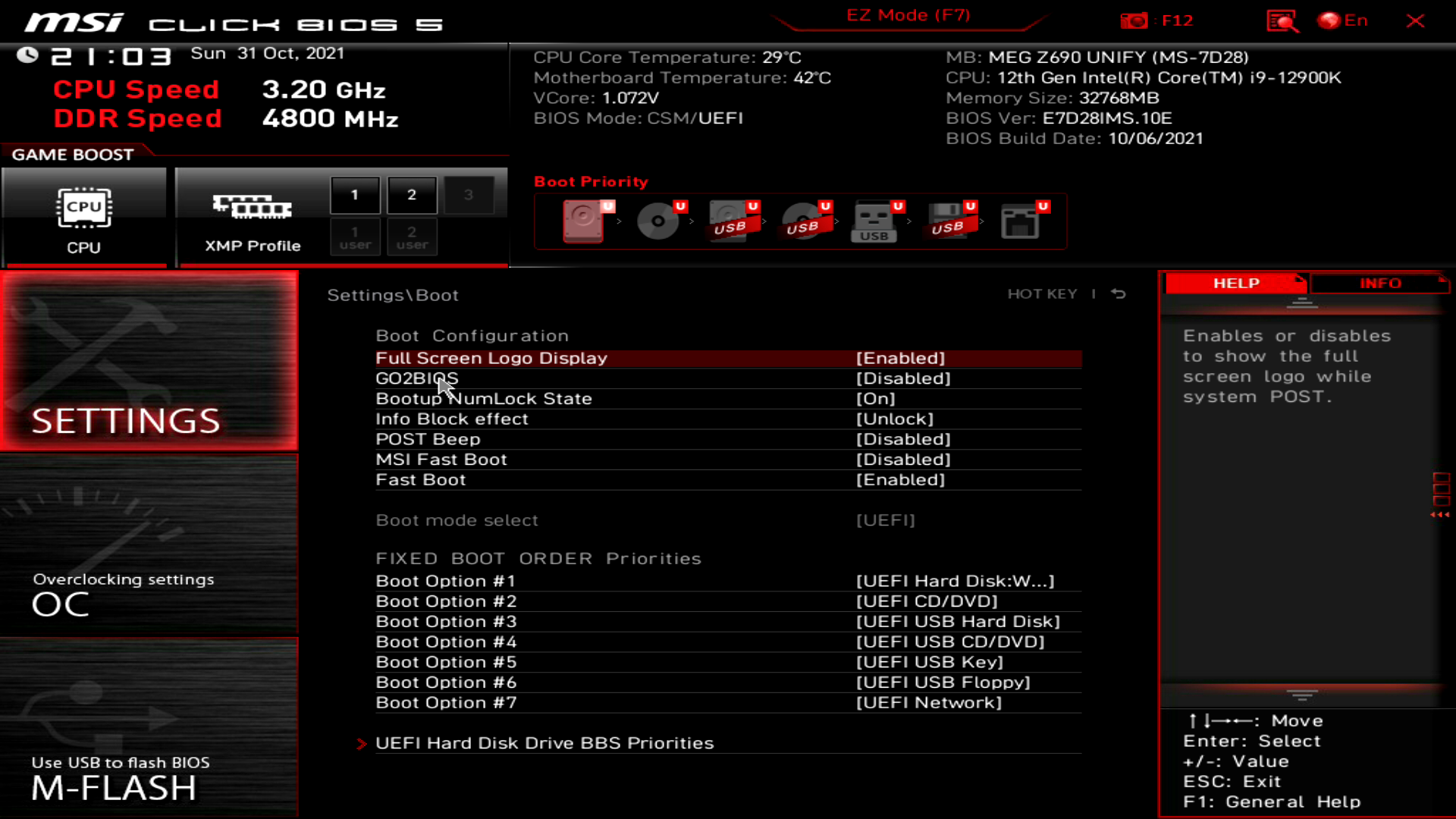

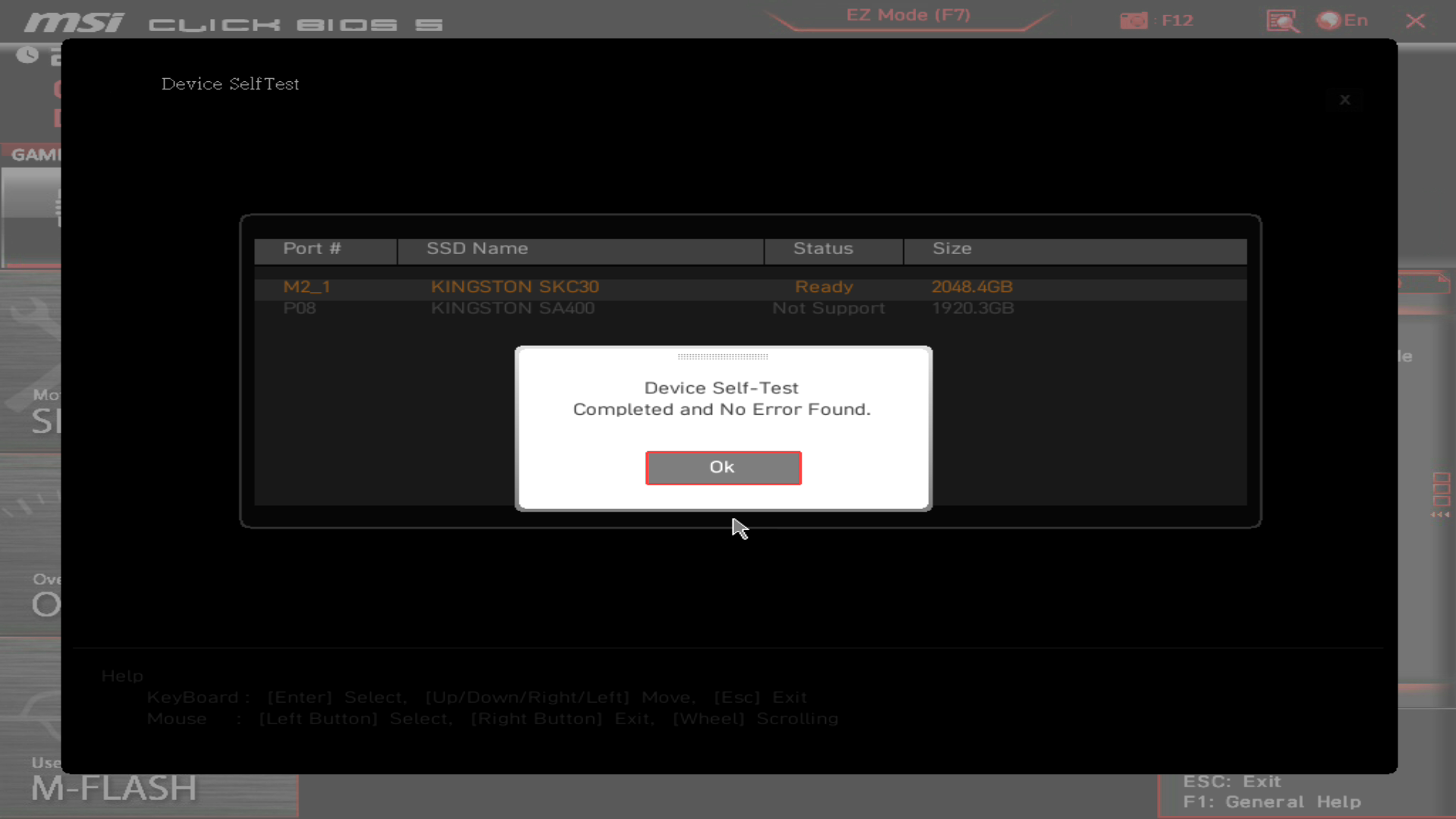

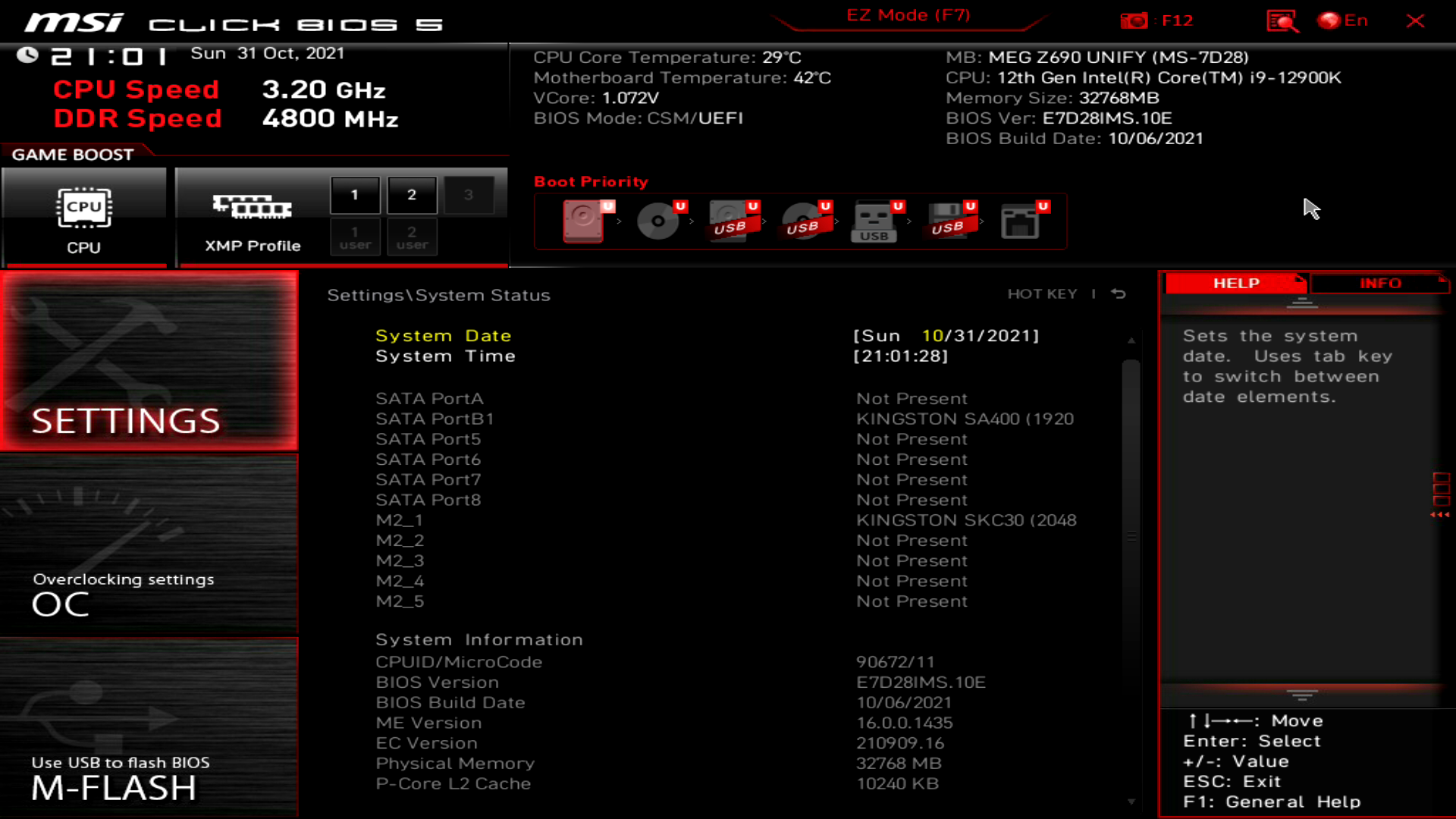

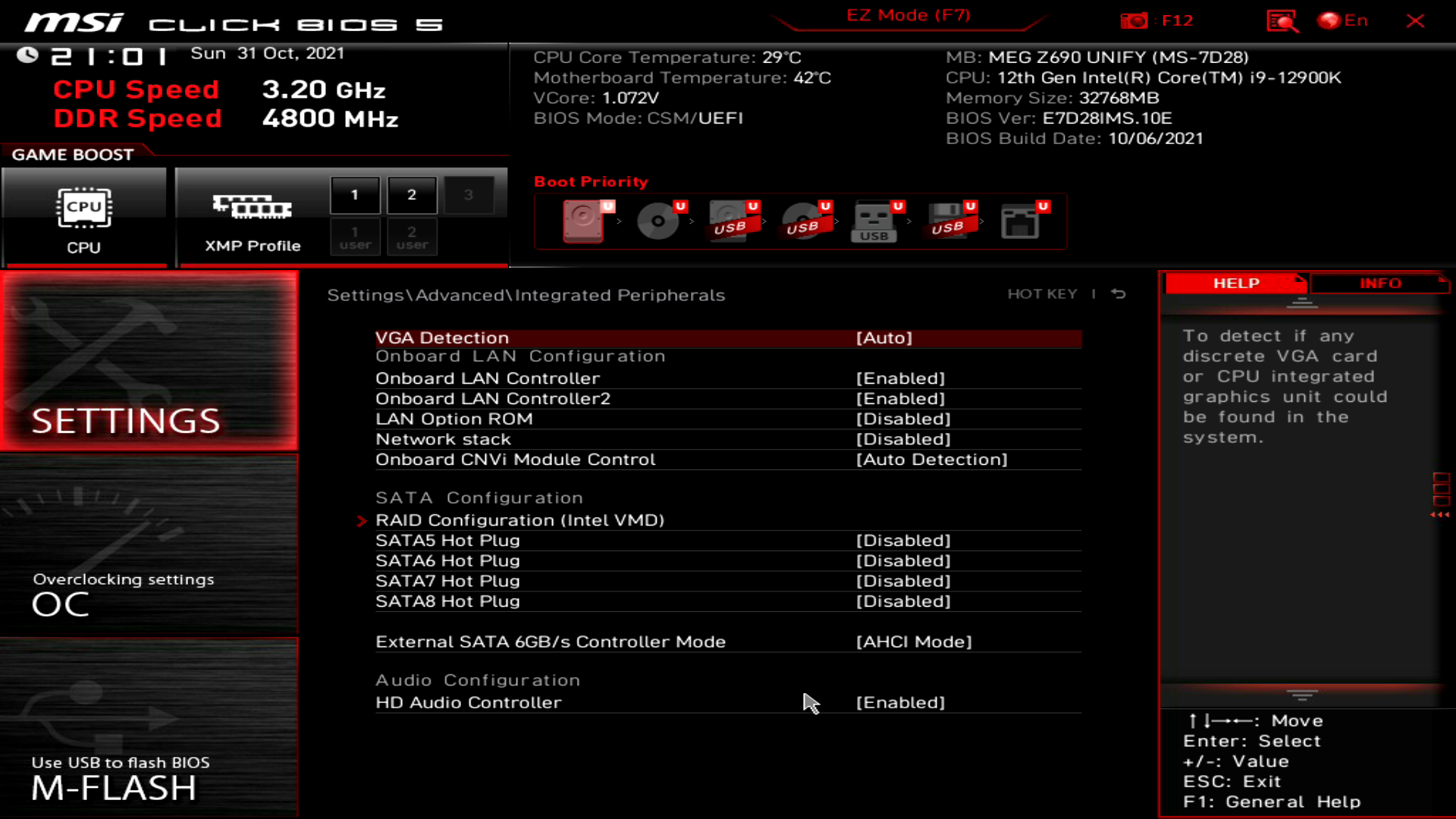

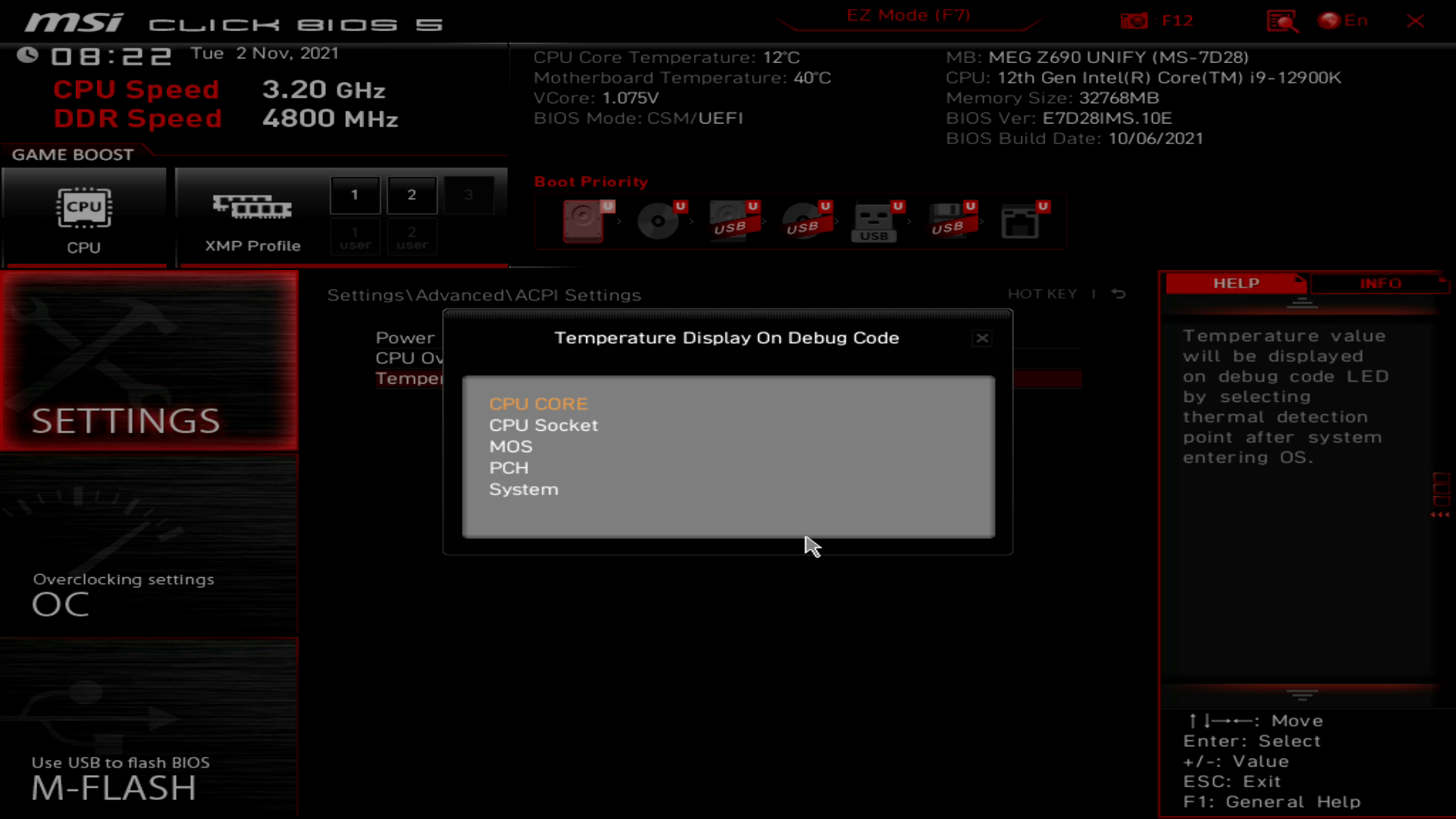

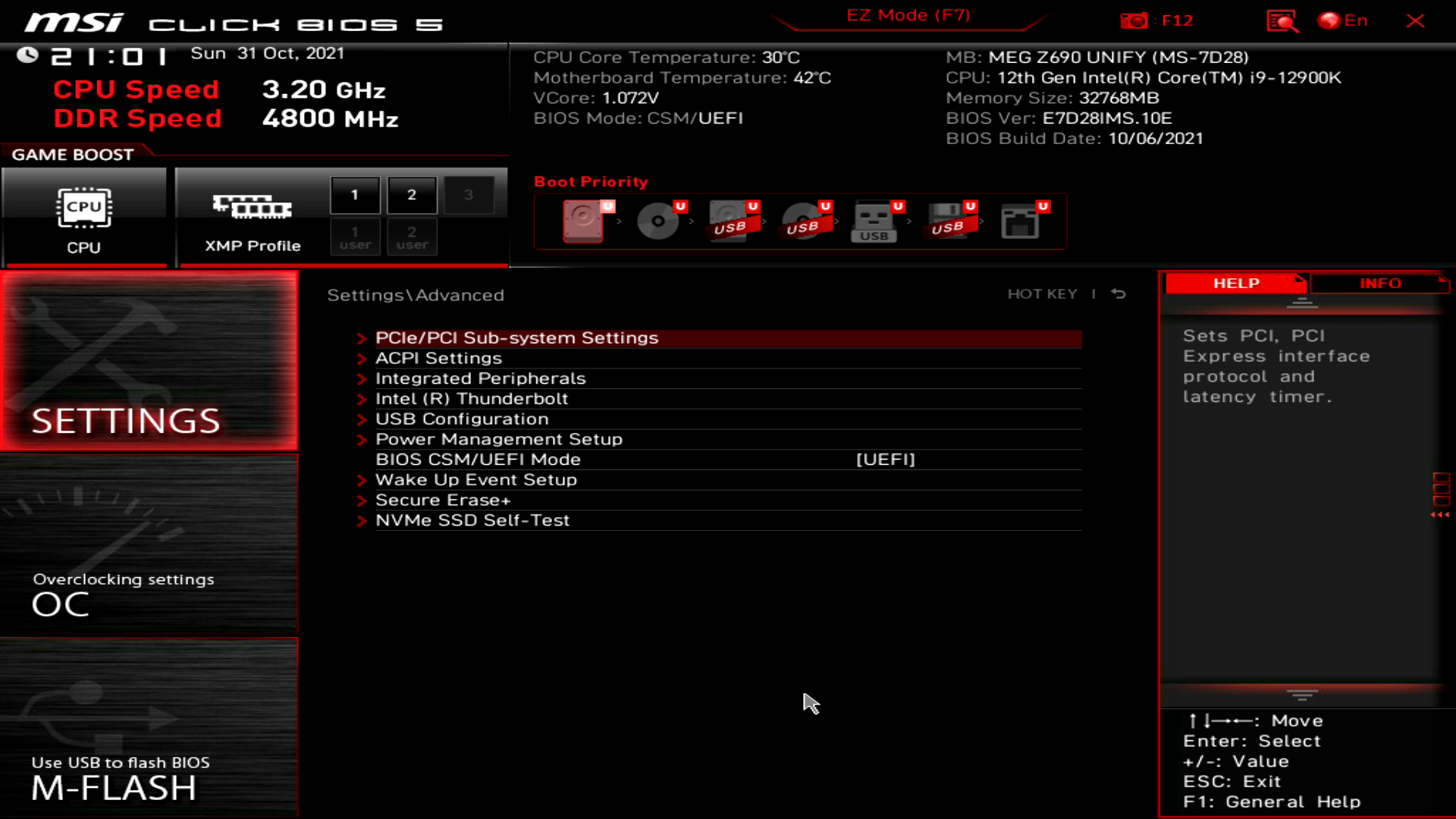

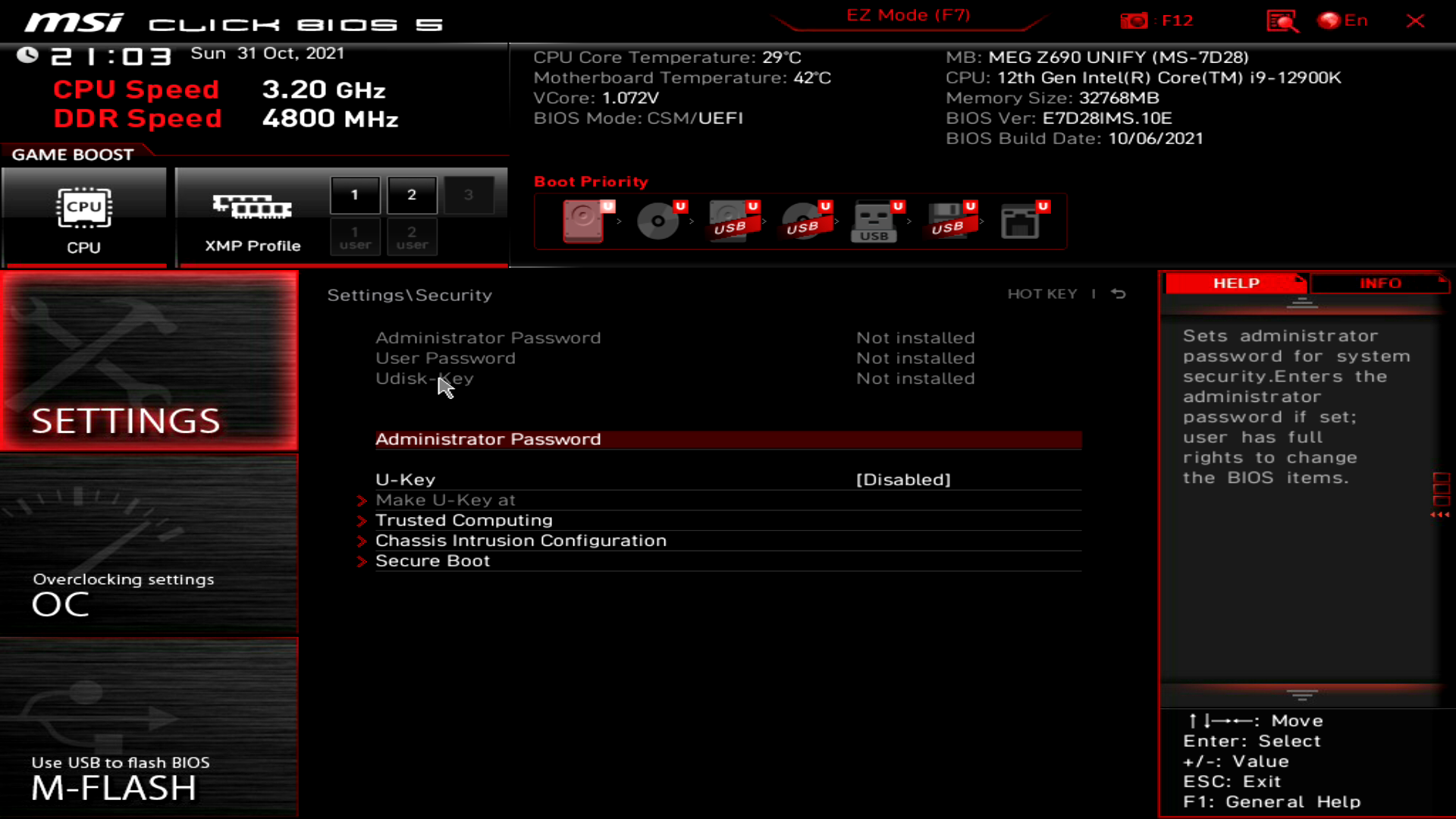

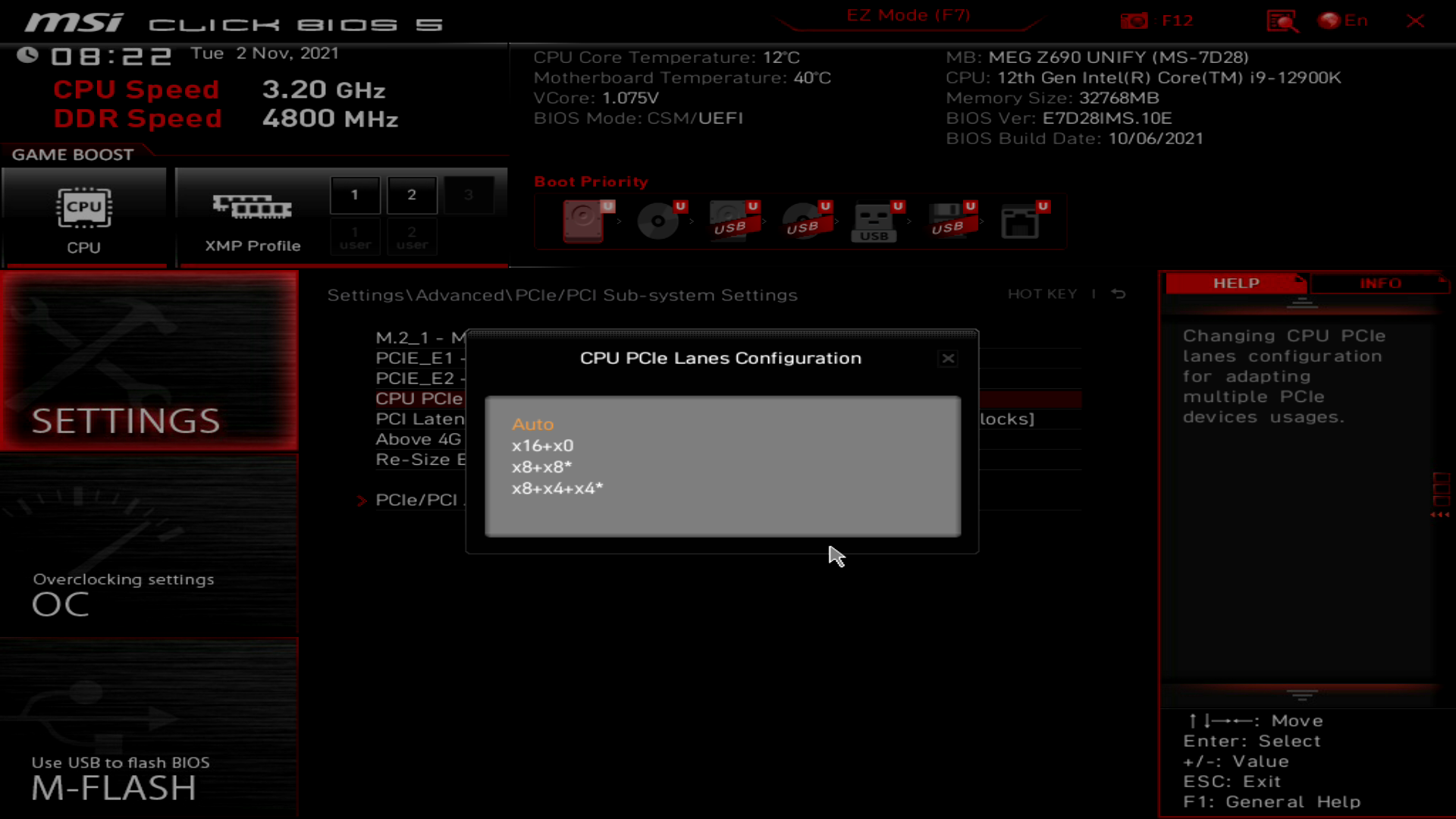

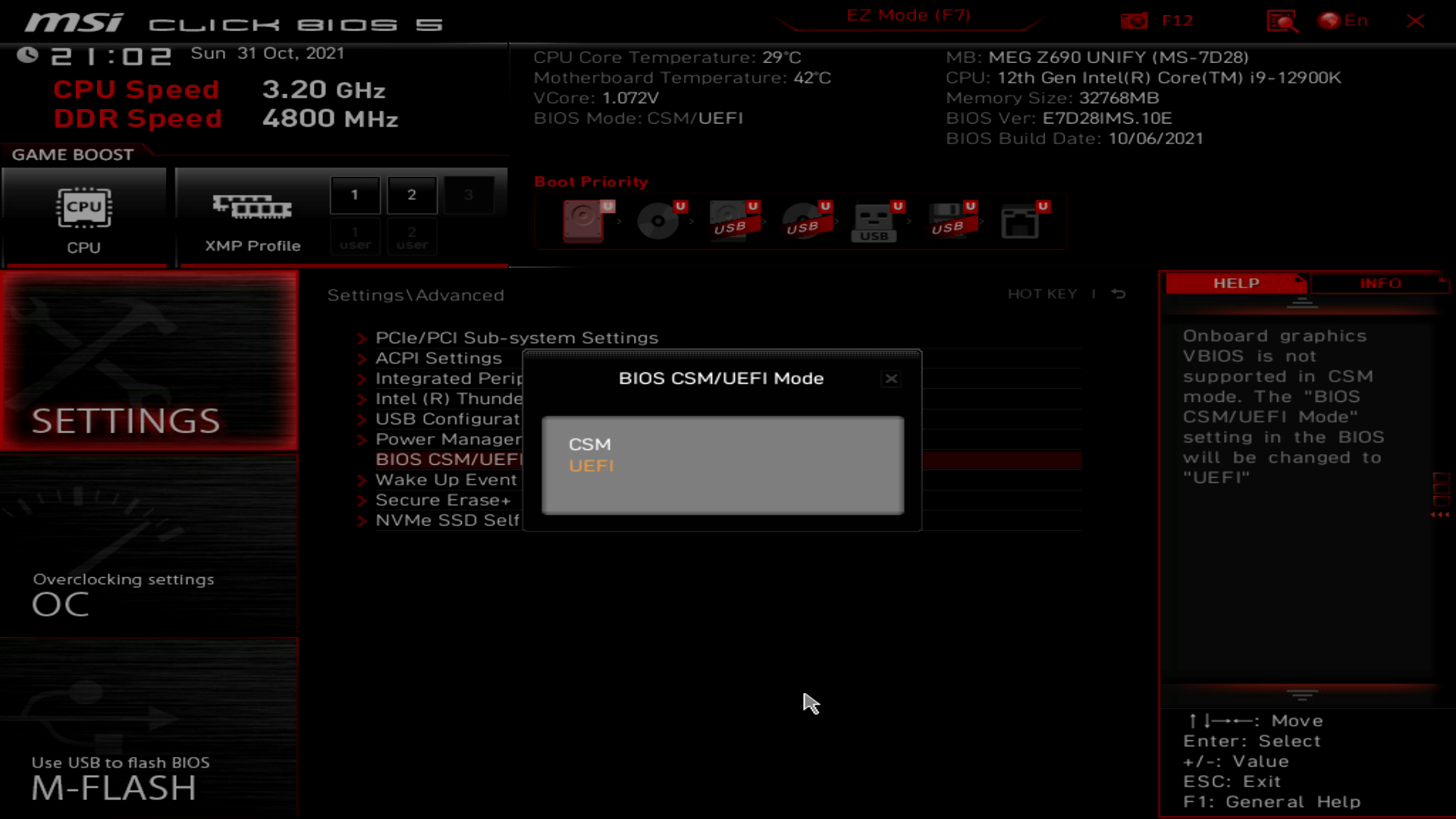

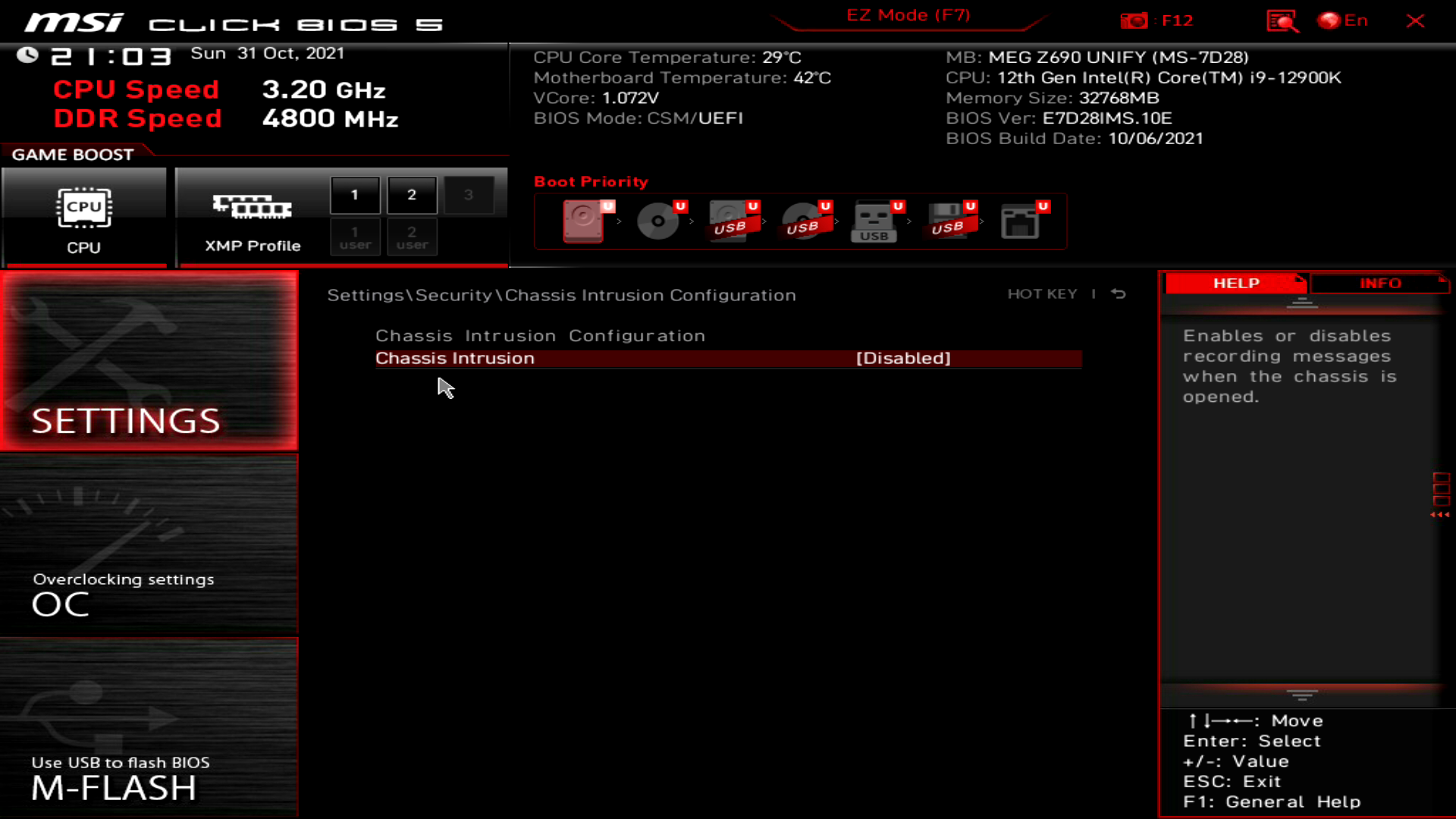

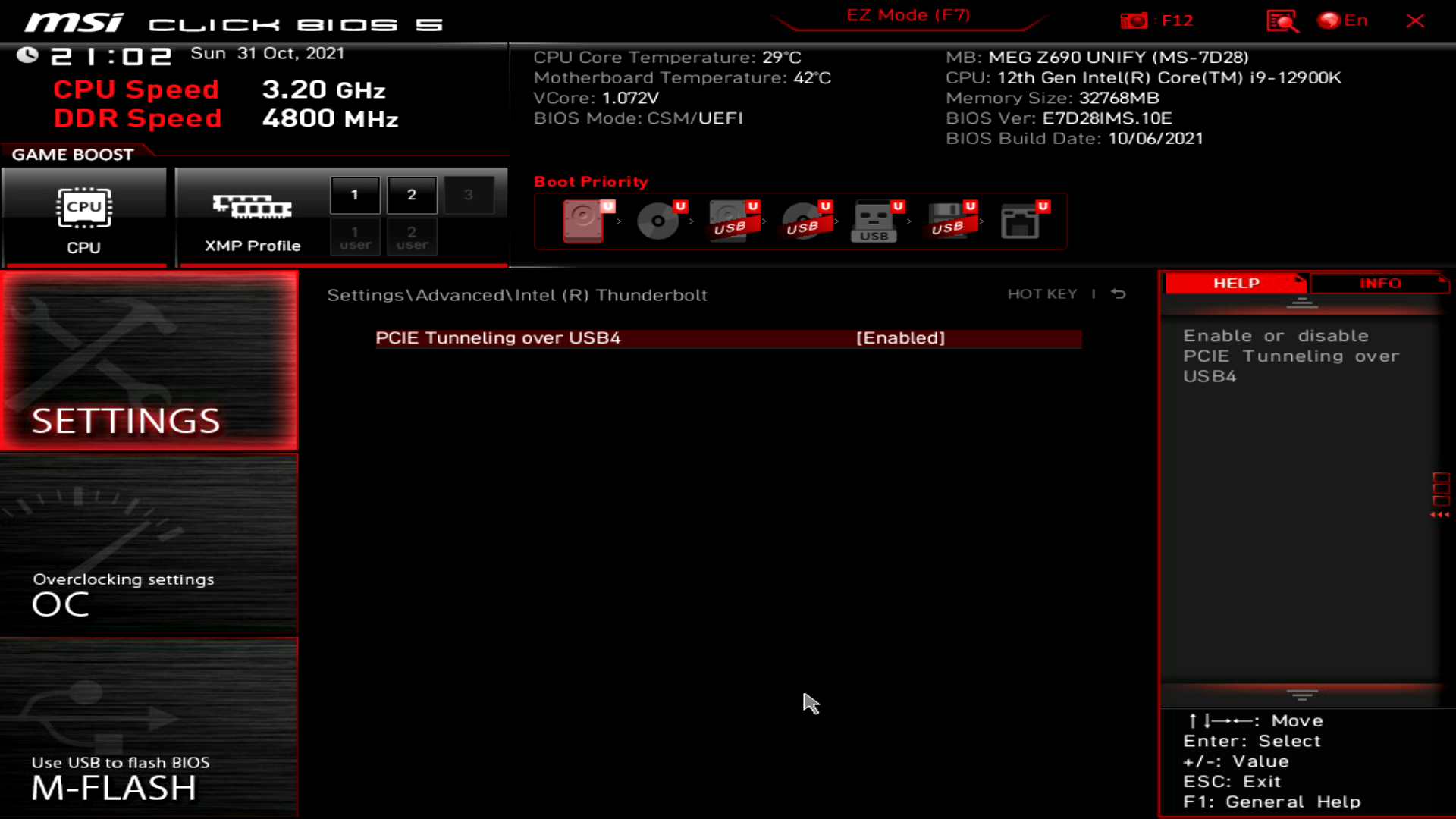

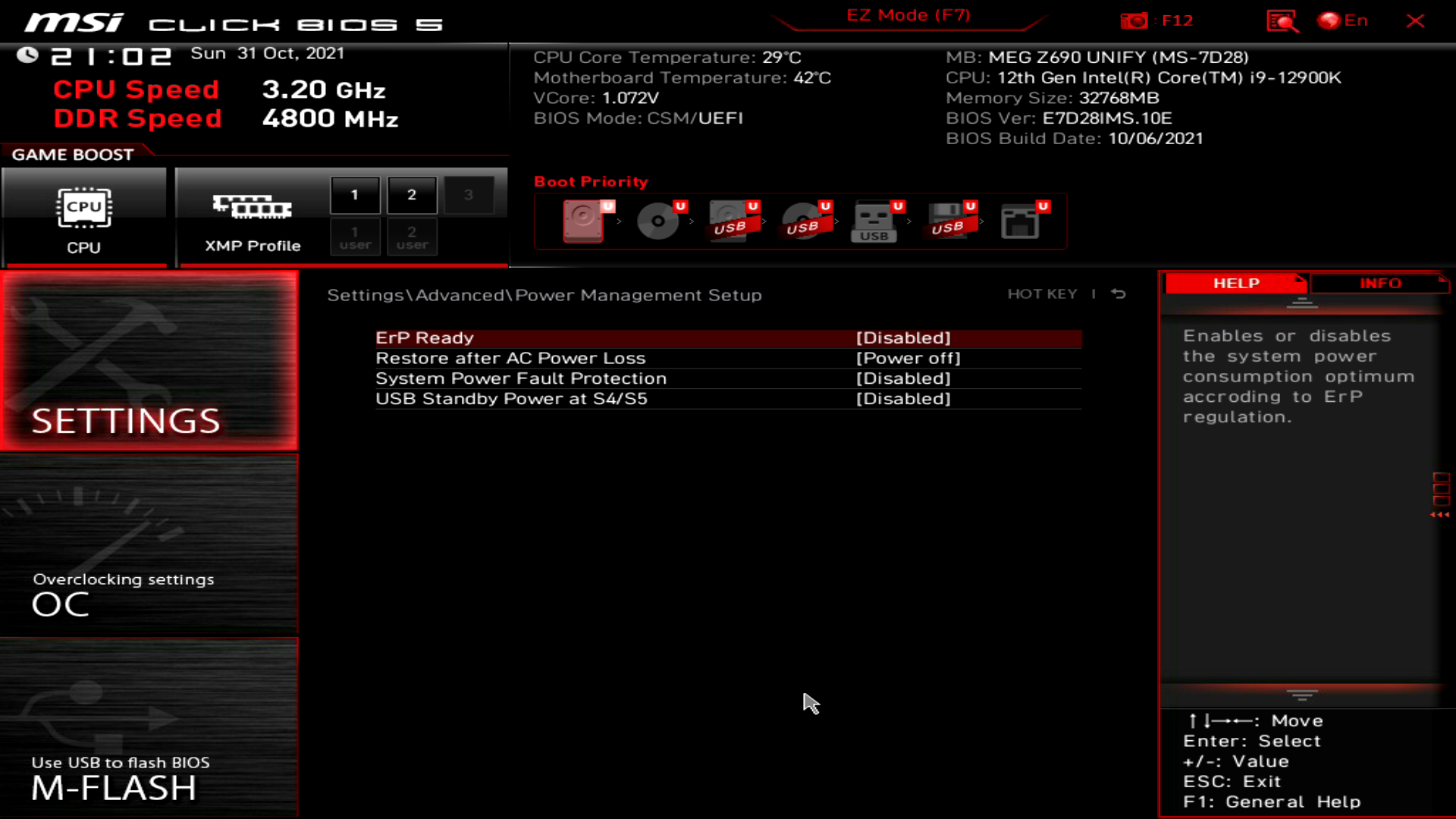

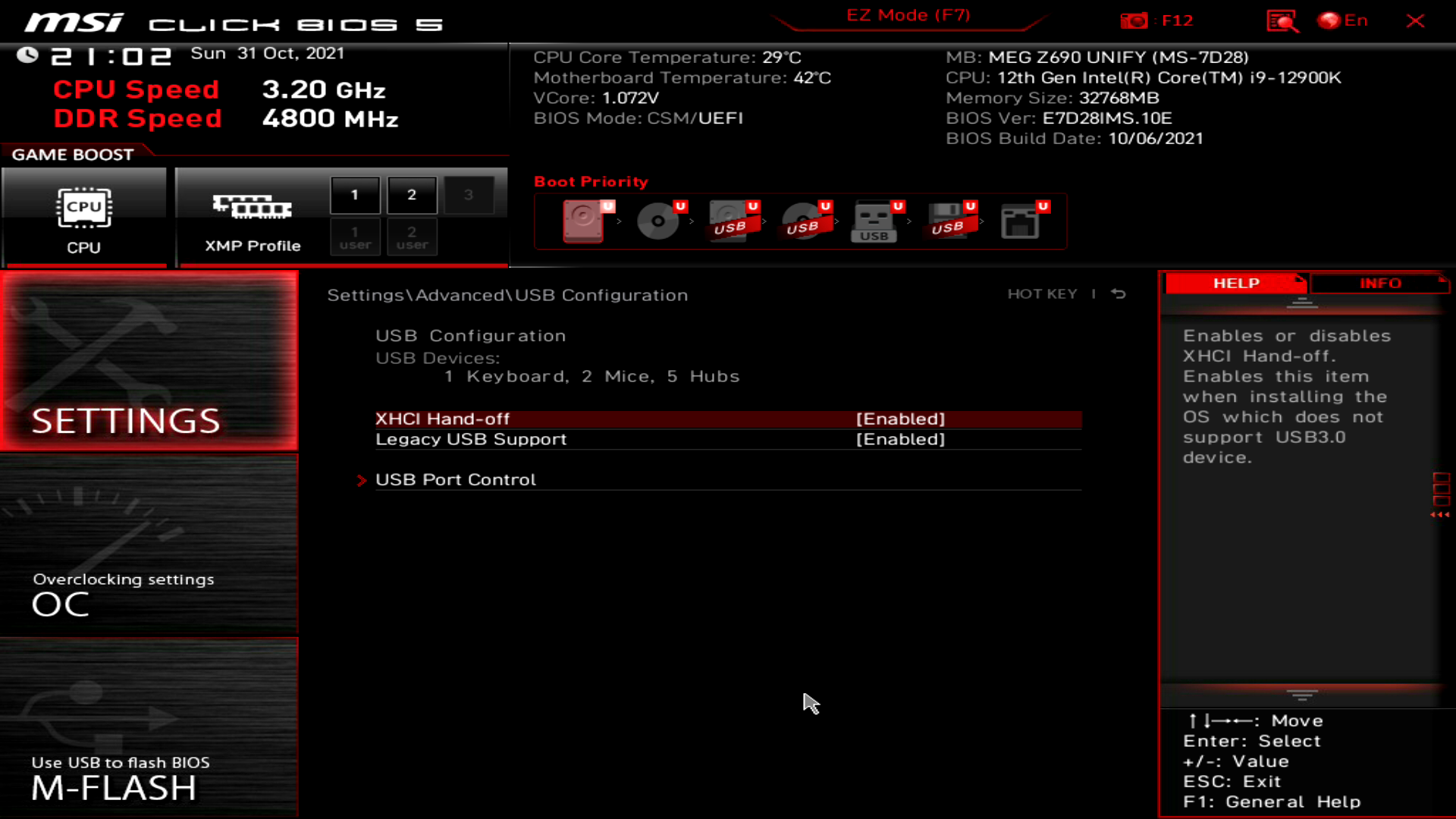

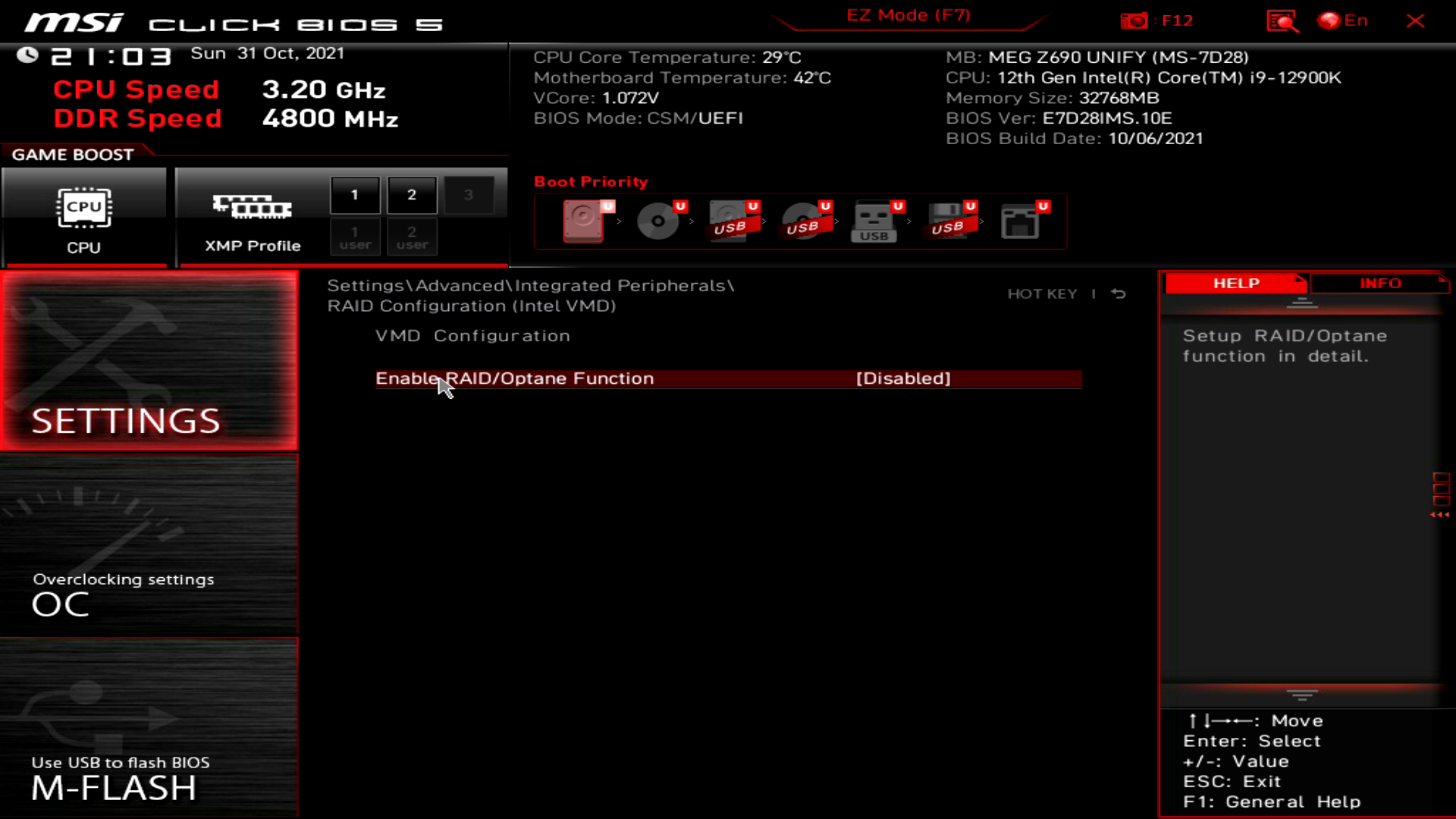

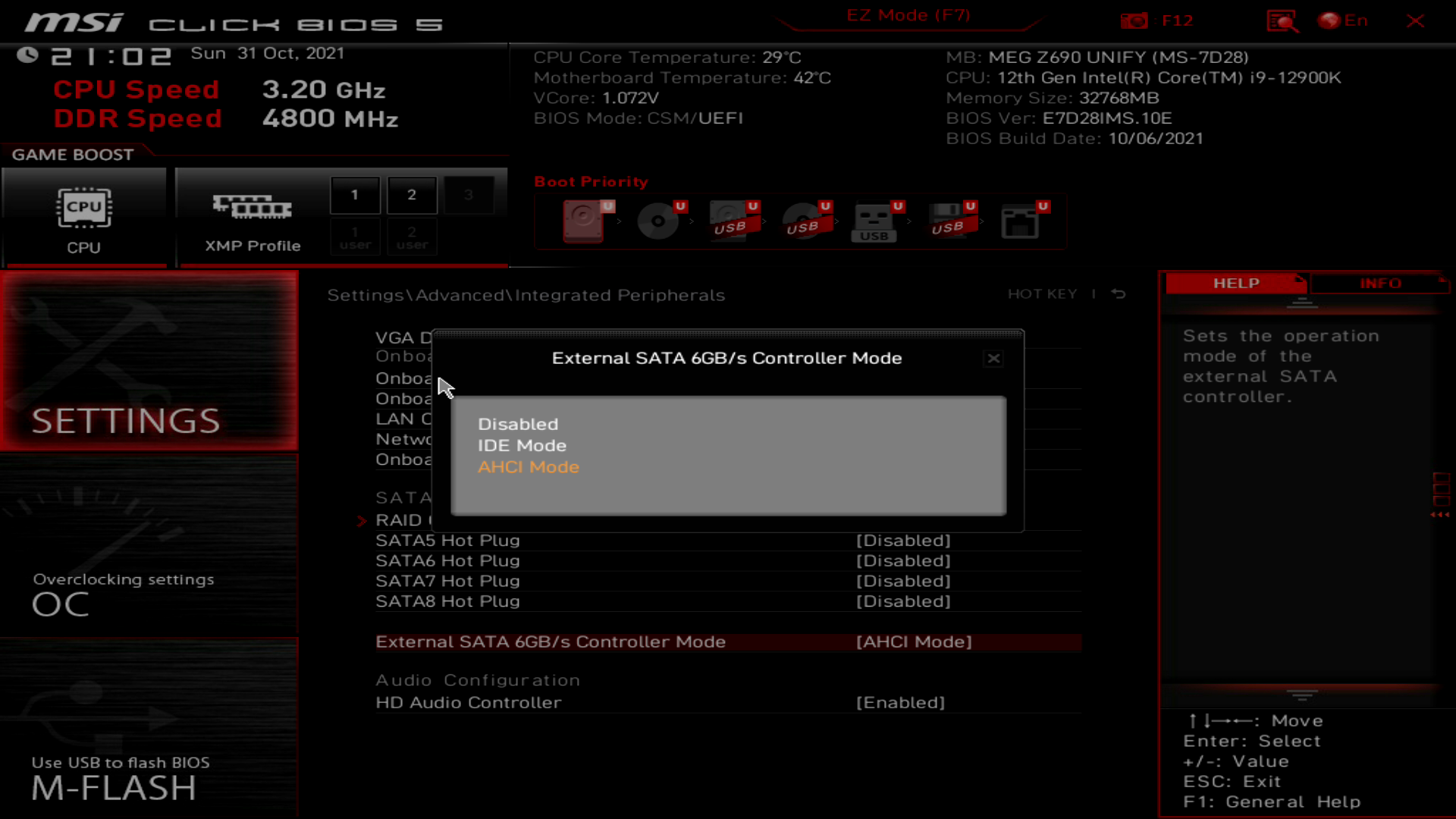

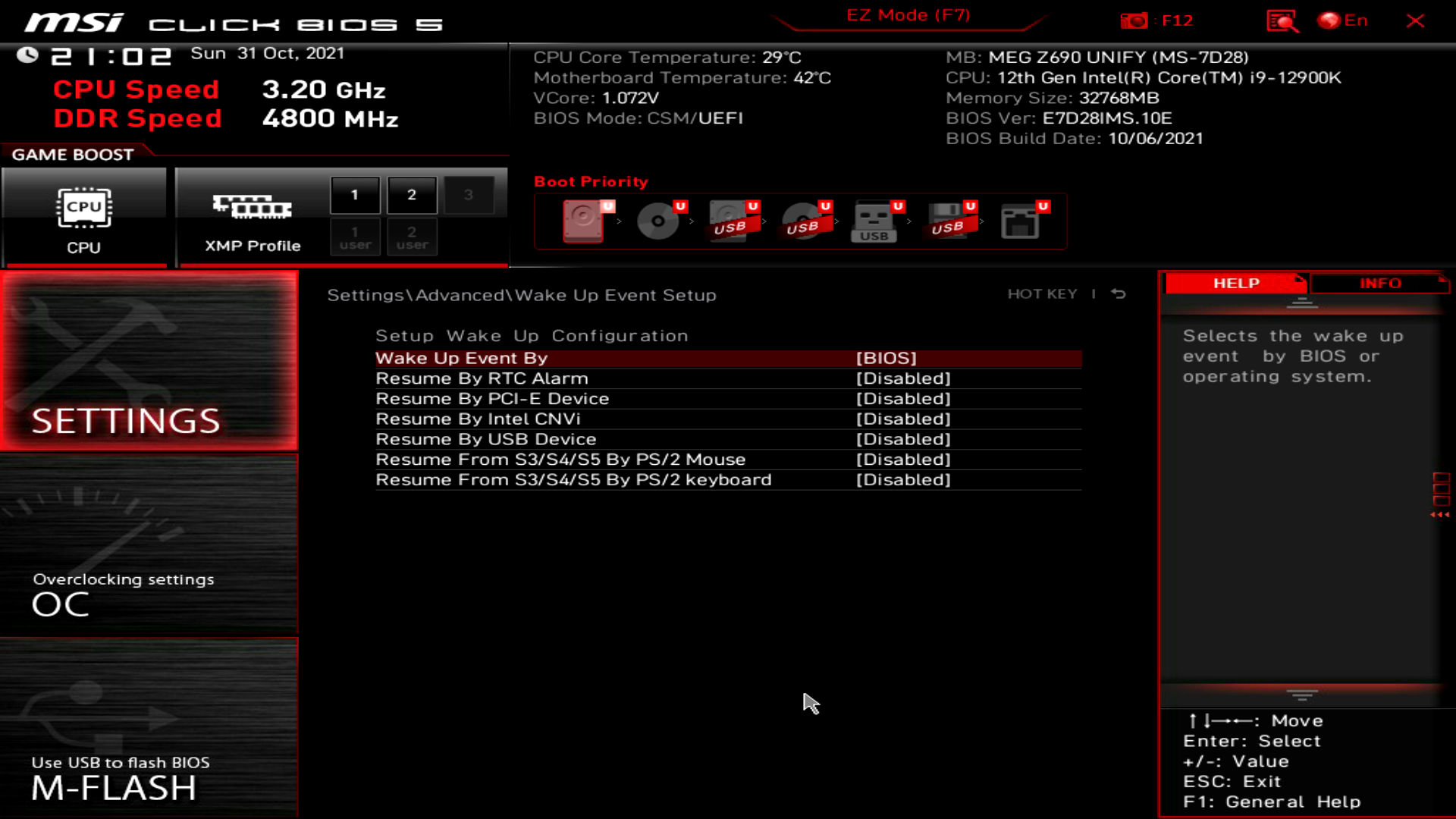

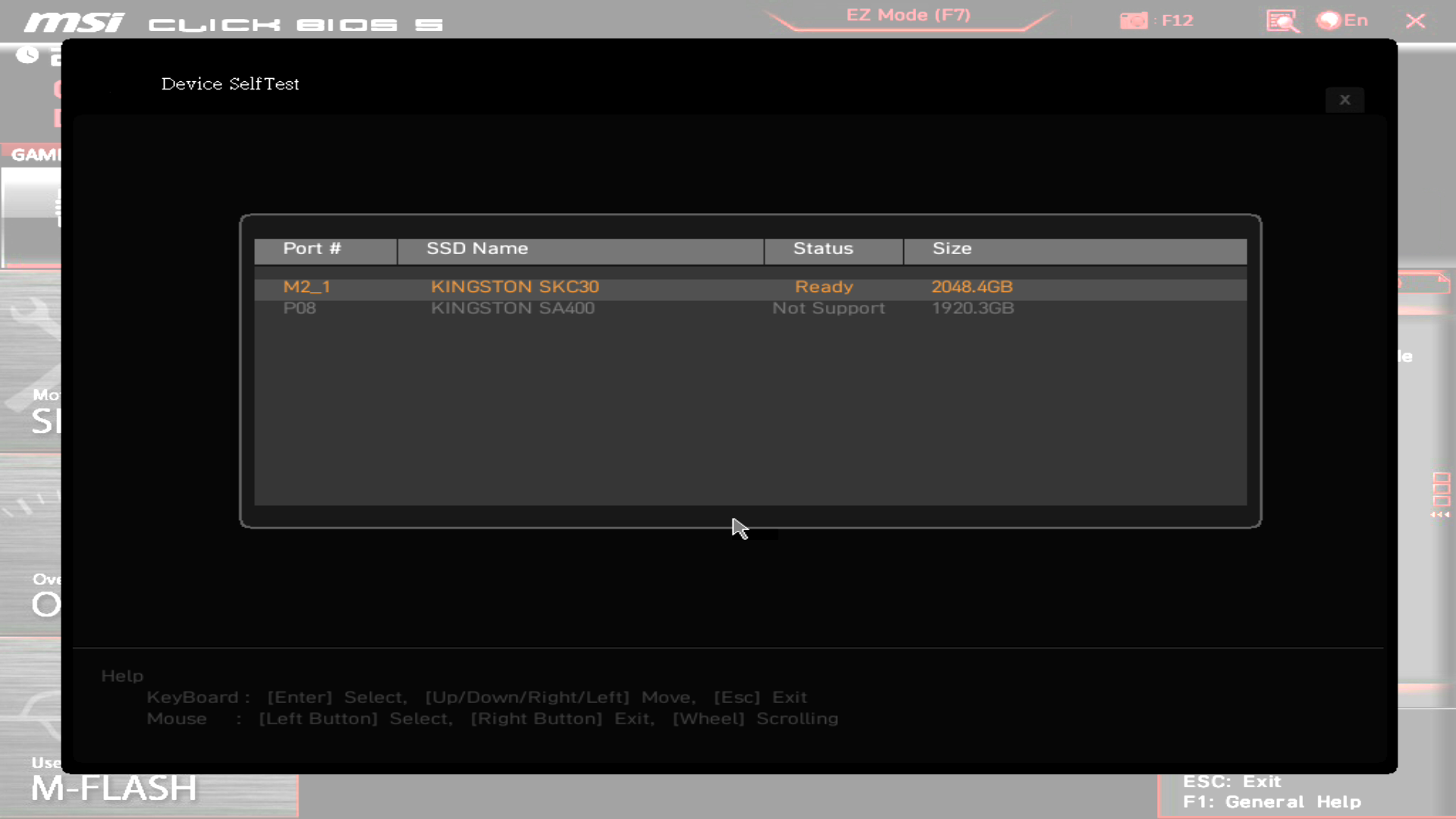

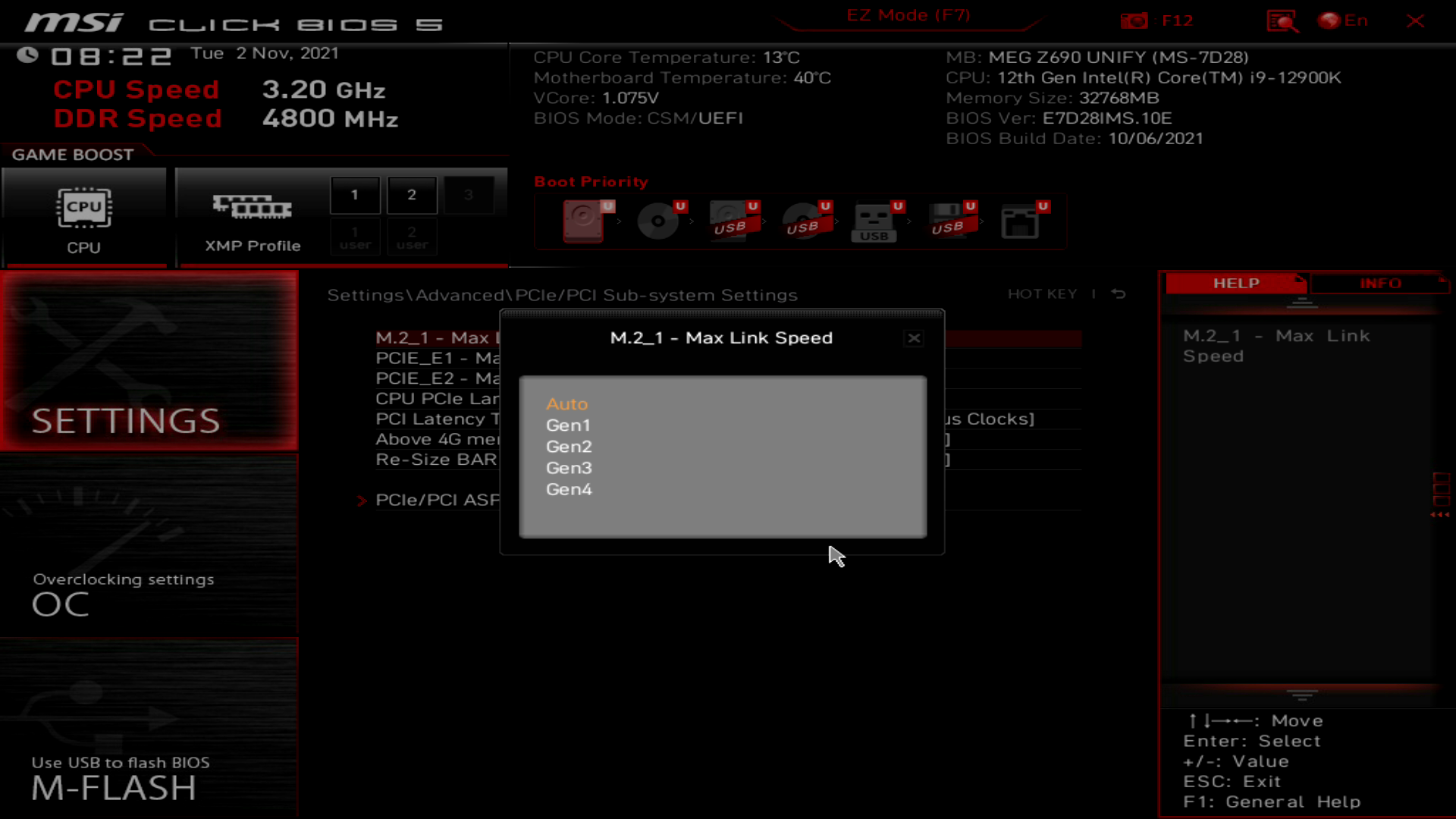

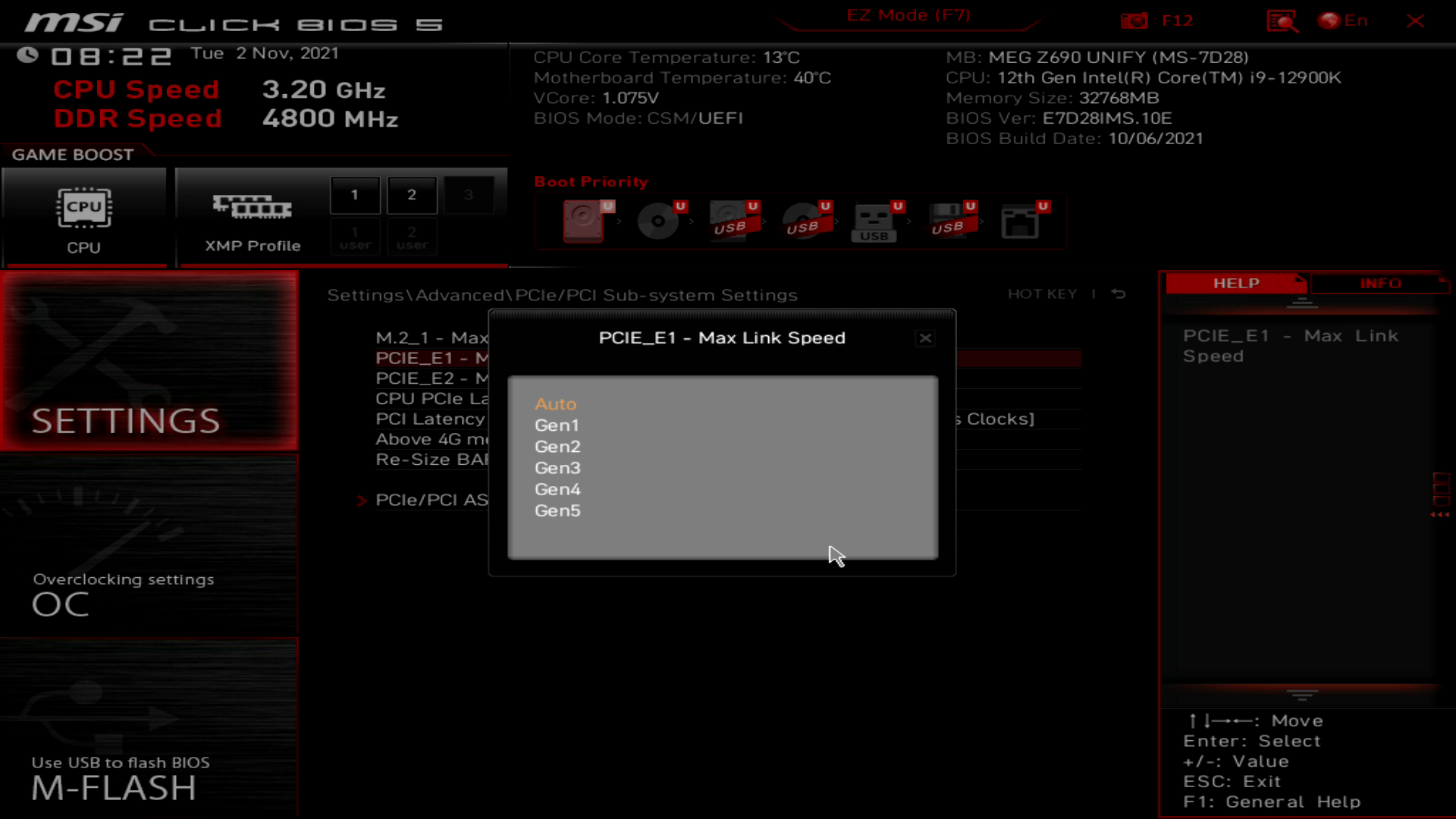

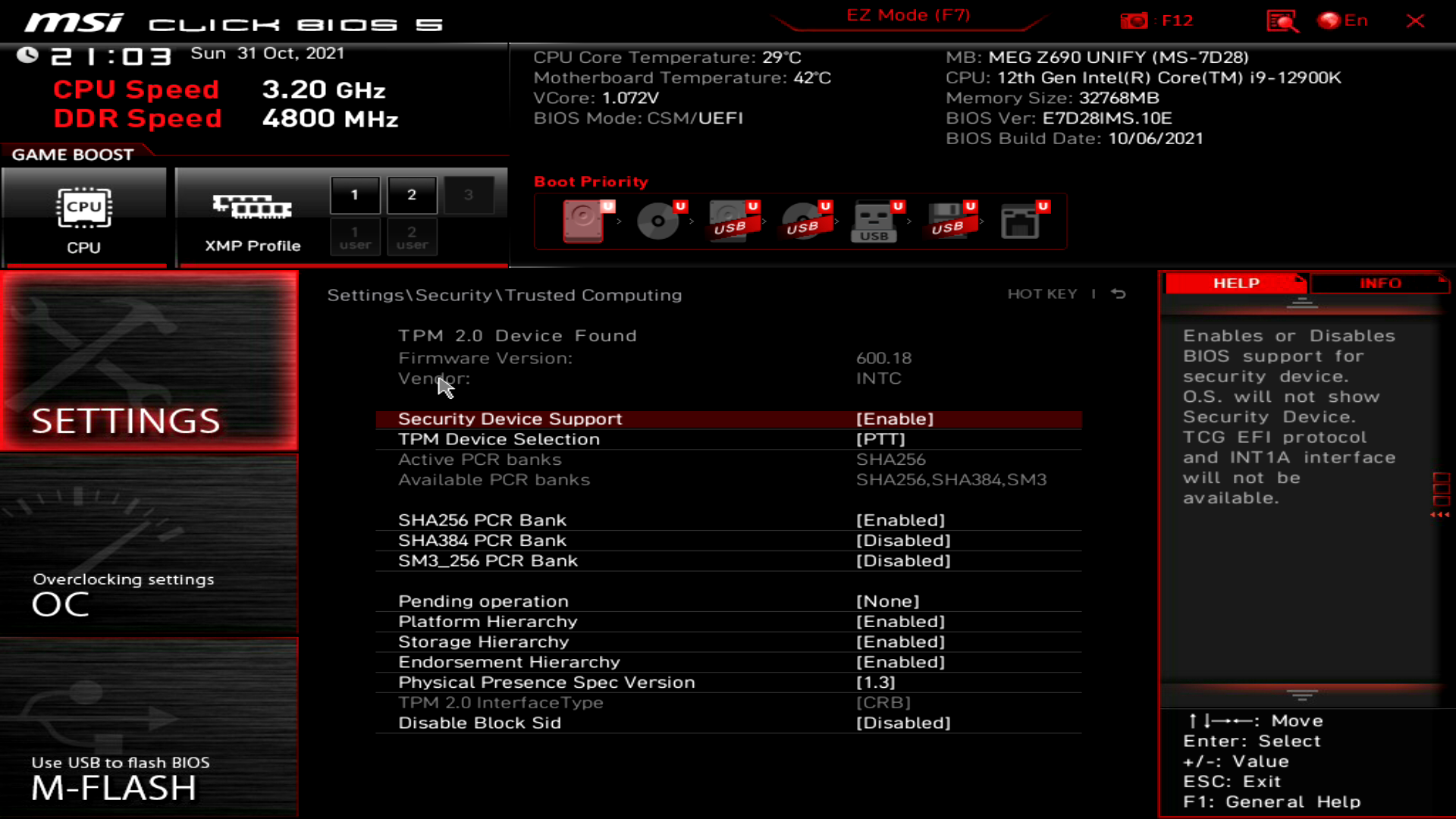

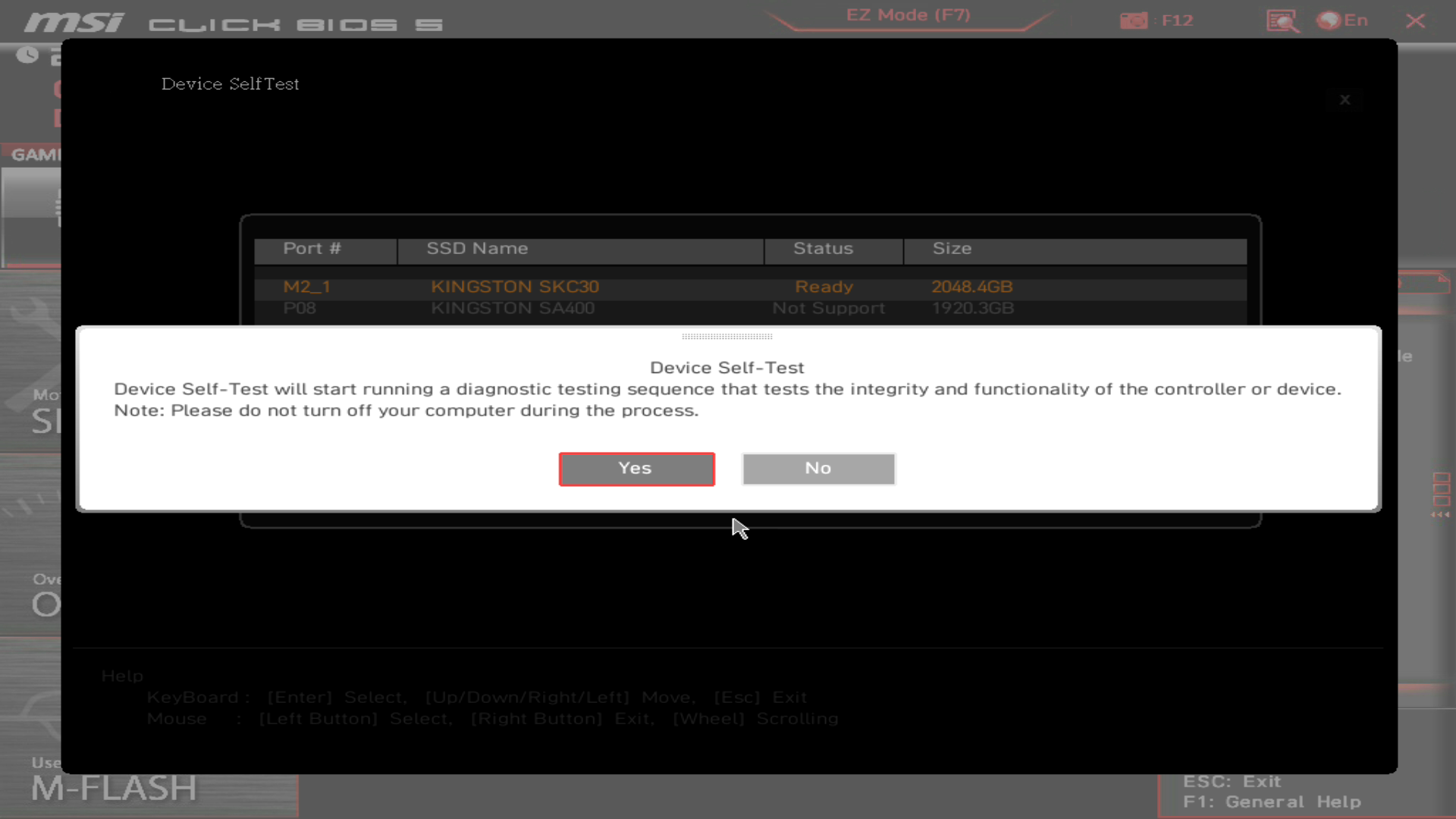

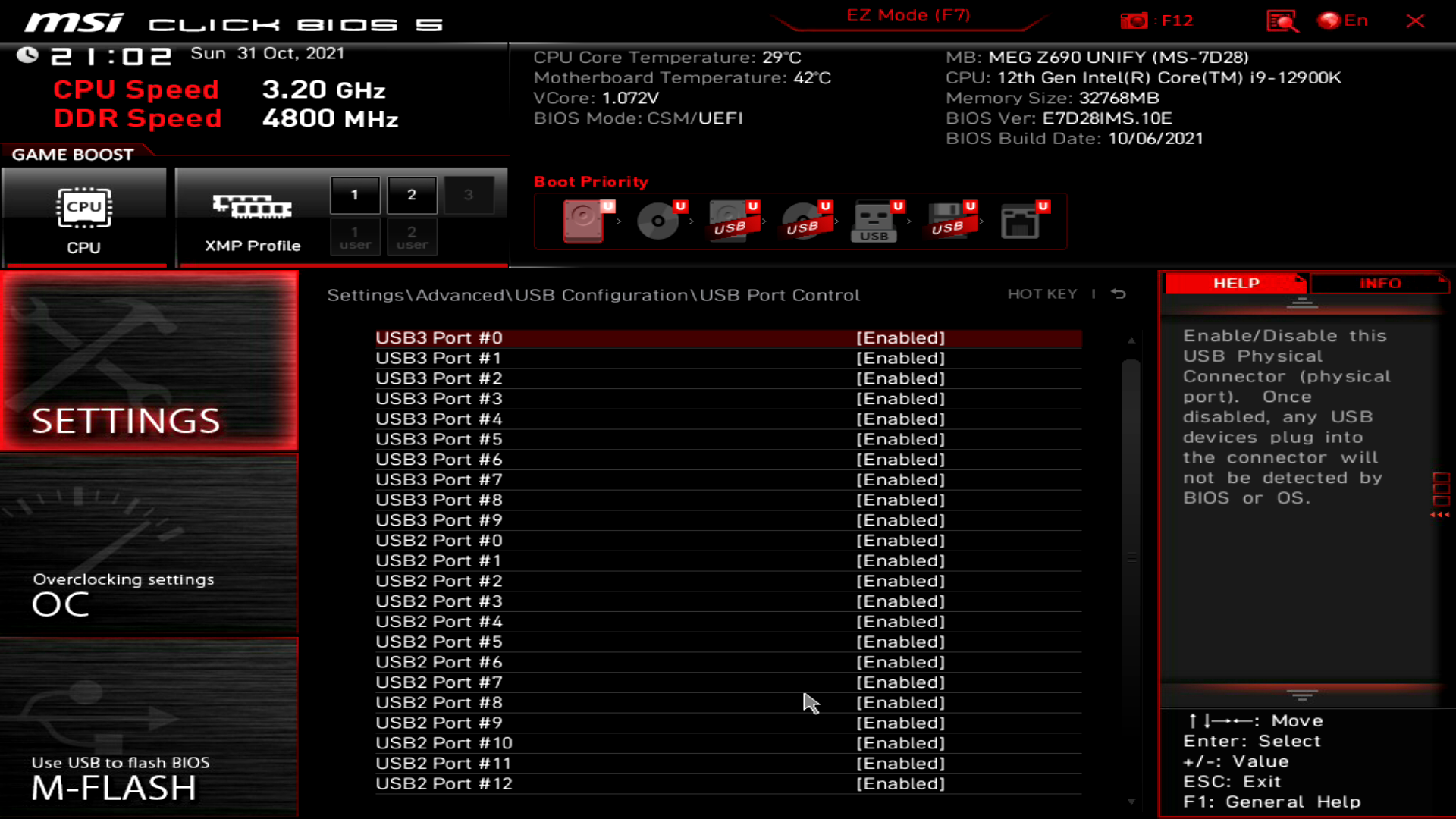

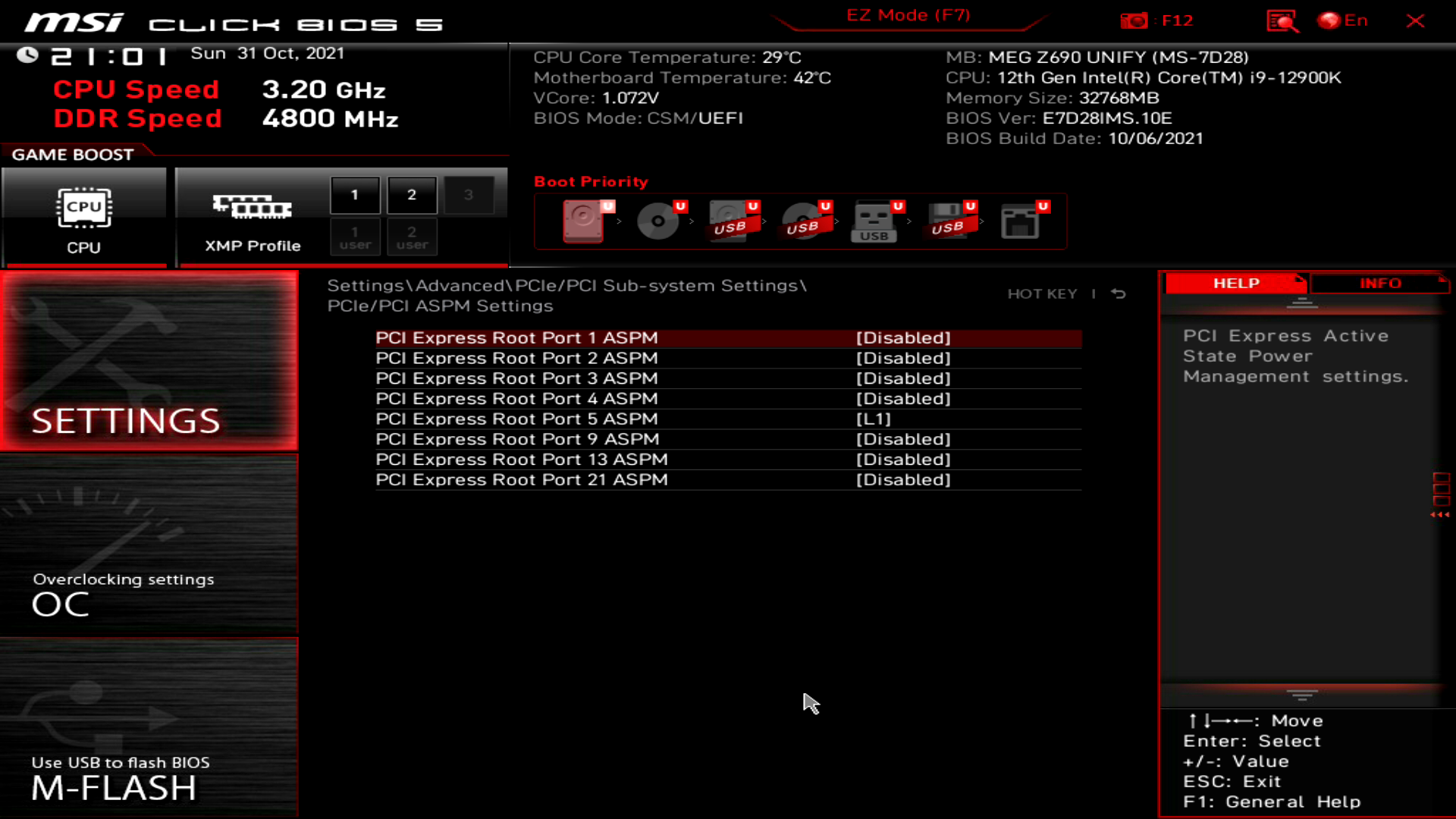

Теперь перейдем в главное меню. Раздел Motherboard Settings, из ключевых возможностей тут можно взвести опцию Re-Size BAR Support (изначально OFF), Above 4G, перераспределить линии и версии PCI-E, настроить вывод температуры в реальном времени через индикатор POST-кодов (доступны узлы CPU CORE, SOCKET, MOS, PCH, System), можно управлять опциями Fast Boot и Trusted Computing, управлять всеми устройствами материнской платы, разово загрузиться с другого накопителя, или изменить приоритет загрузки. Кроме того, есть функции Secure Erase+, а также возможность проверить NVMe накопитель.
В разделе OC будет очень весело, но обойдемся без спойлеров.

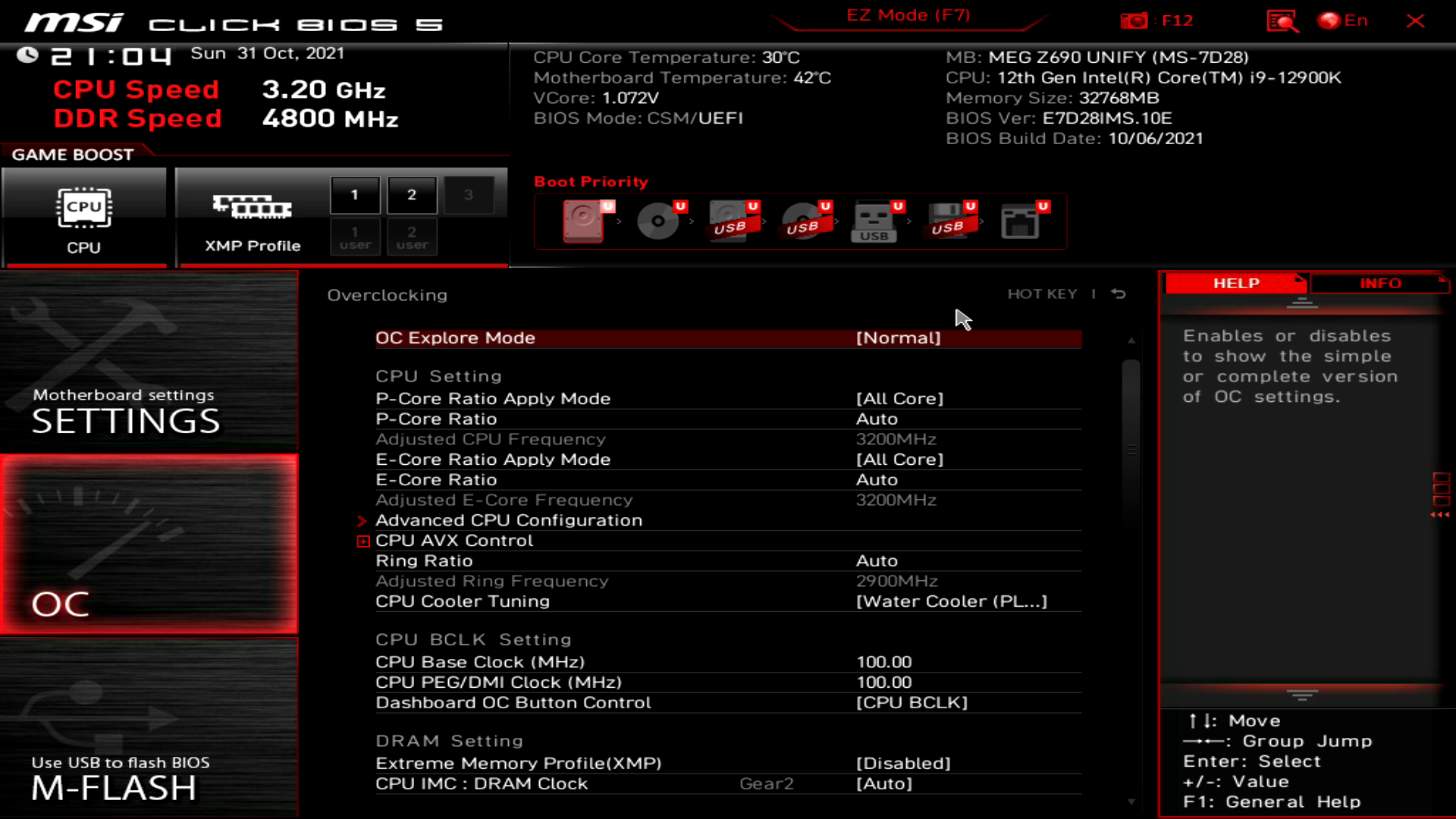

От изобилия настроек неподготовленный пользователь может впасть в ступор, поэтому сделано два режима отображения «Normal» и «Expert». Очевидно, что первый нам автоматически не интересен.

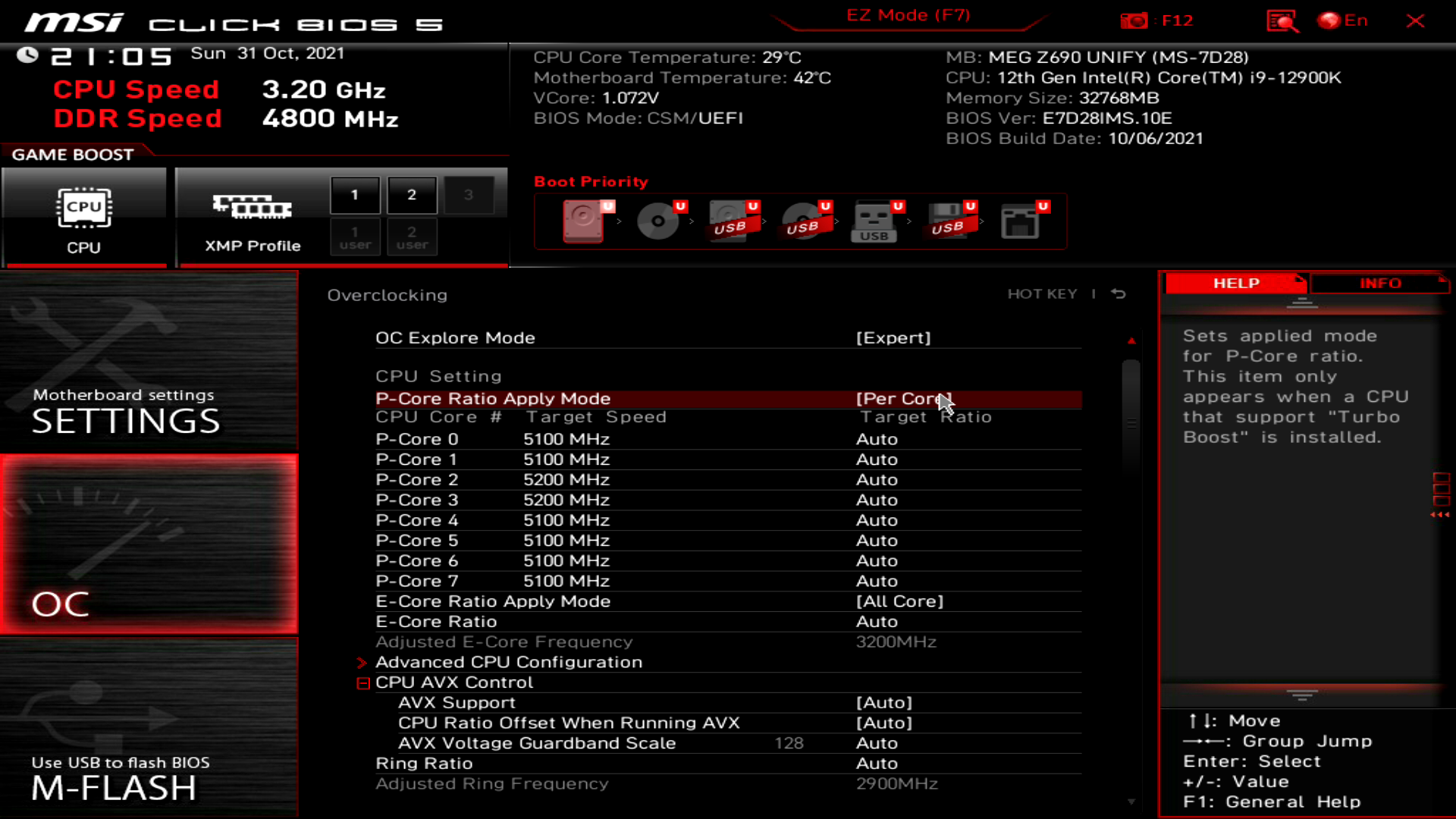

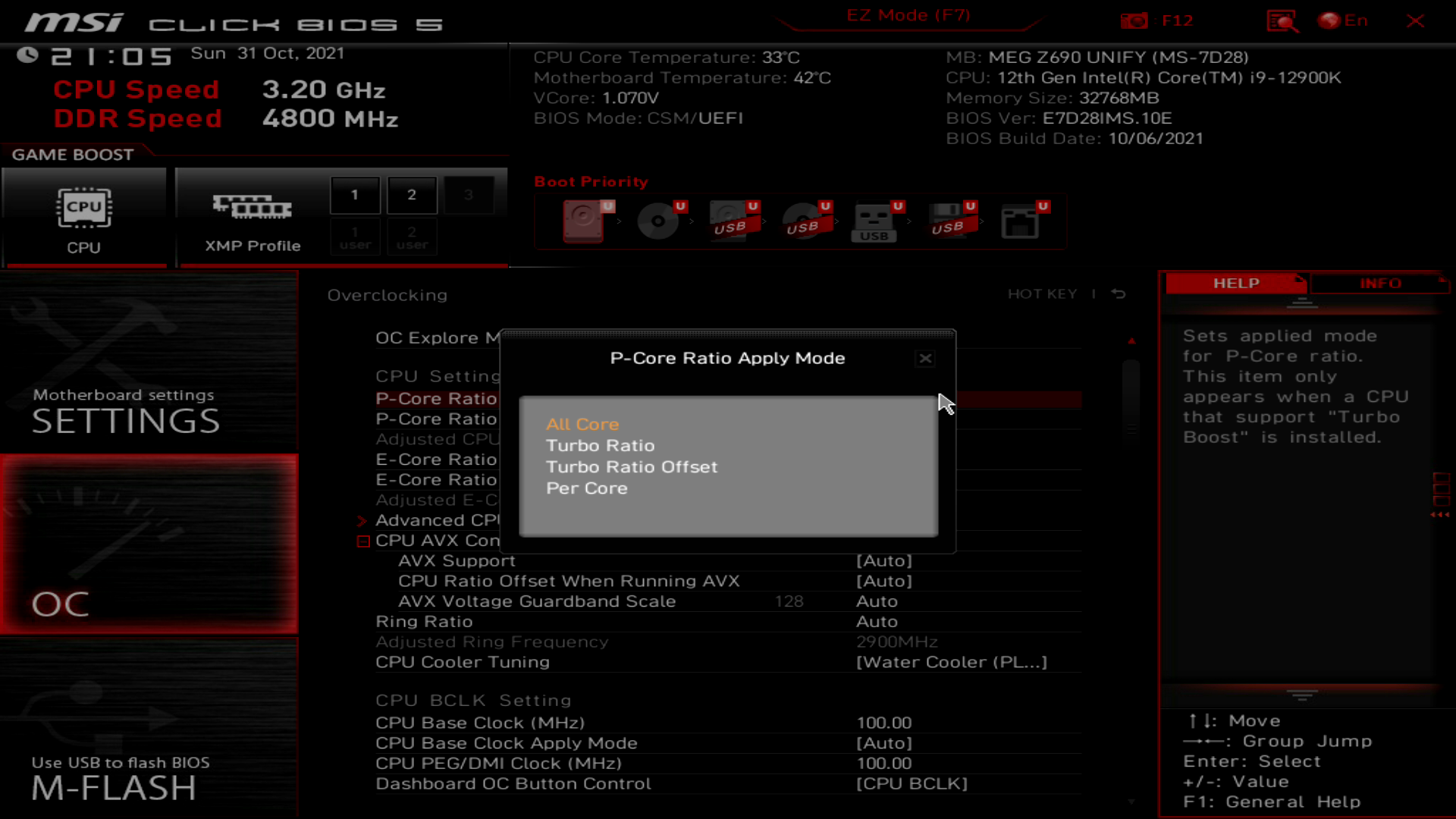

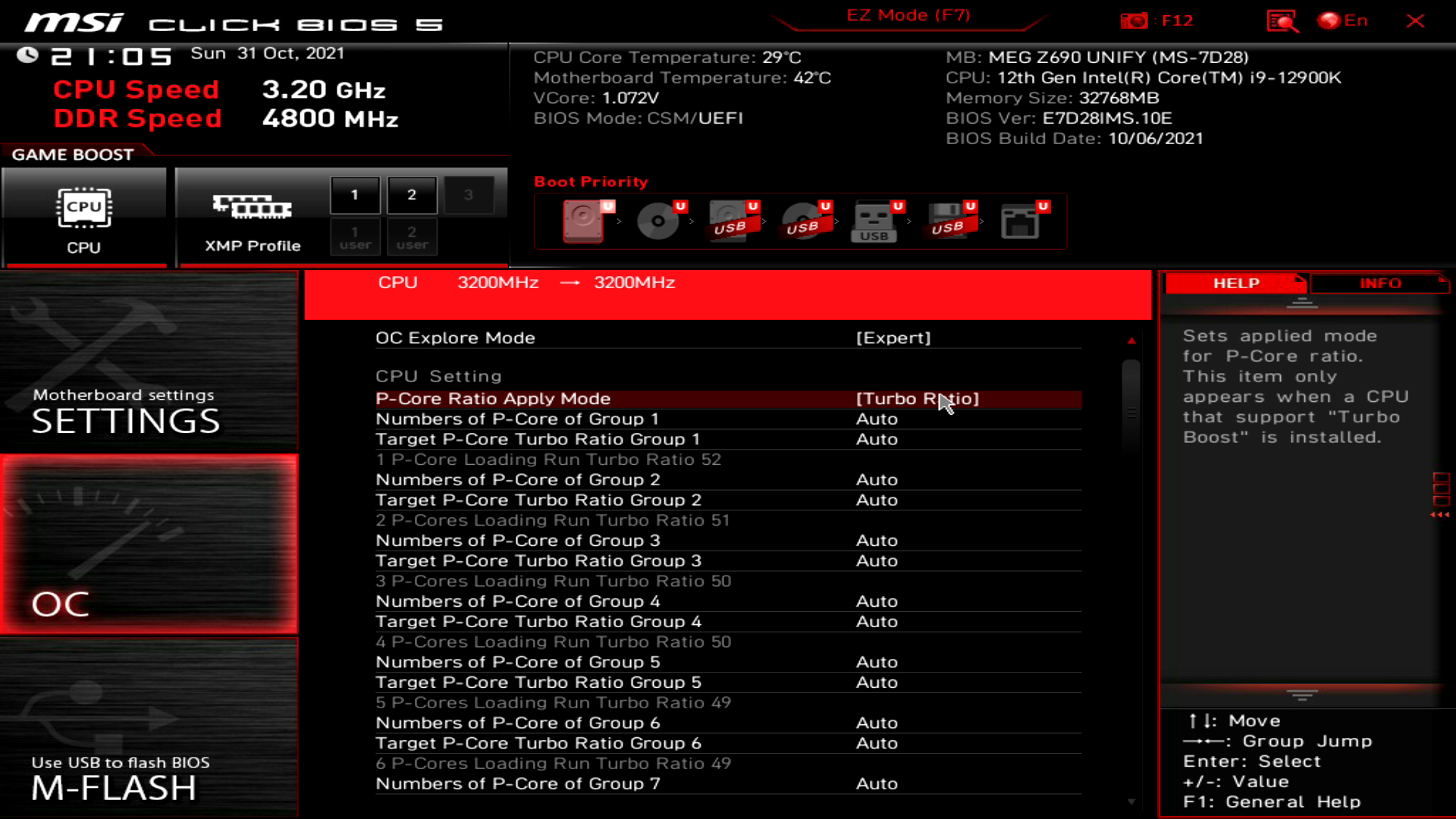

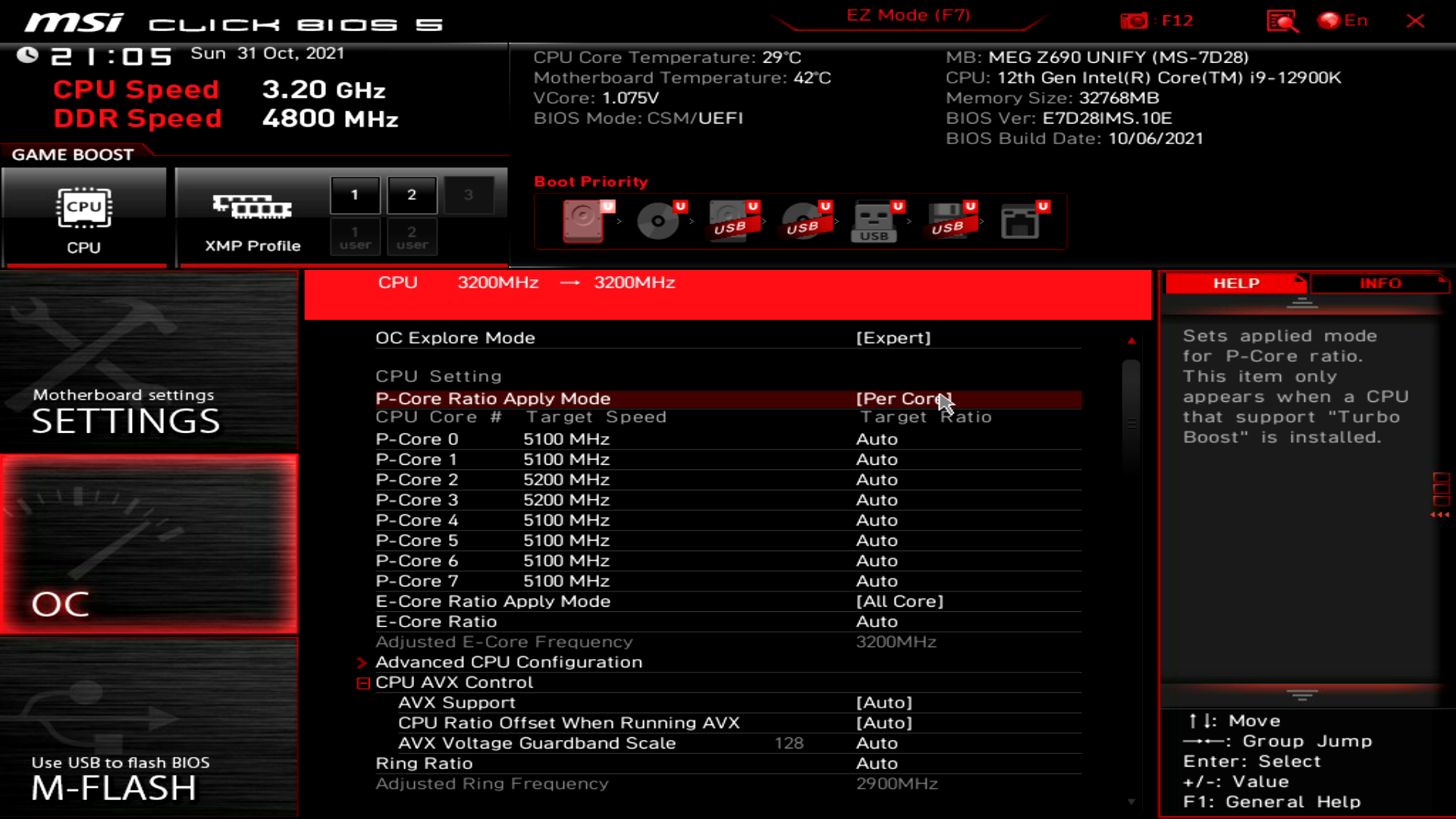

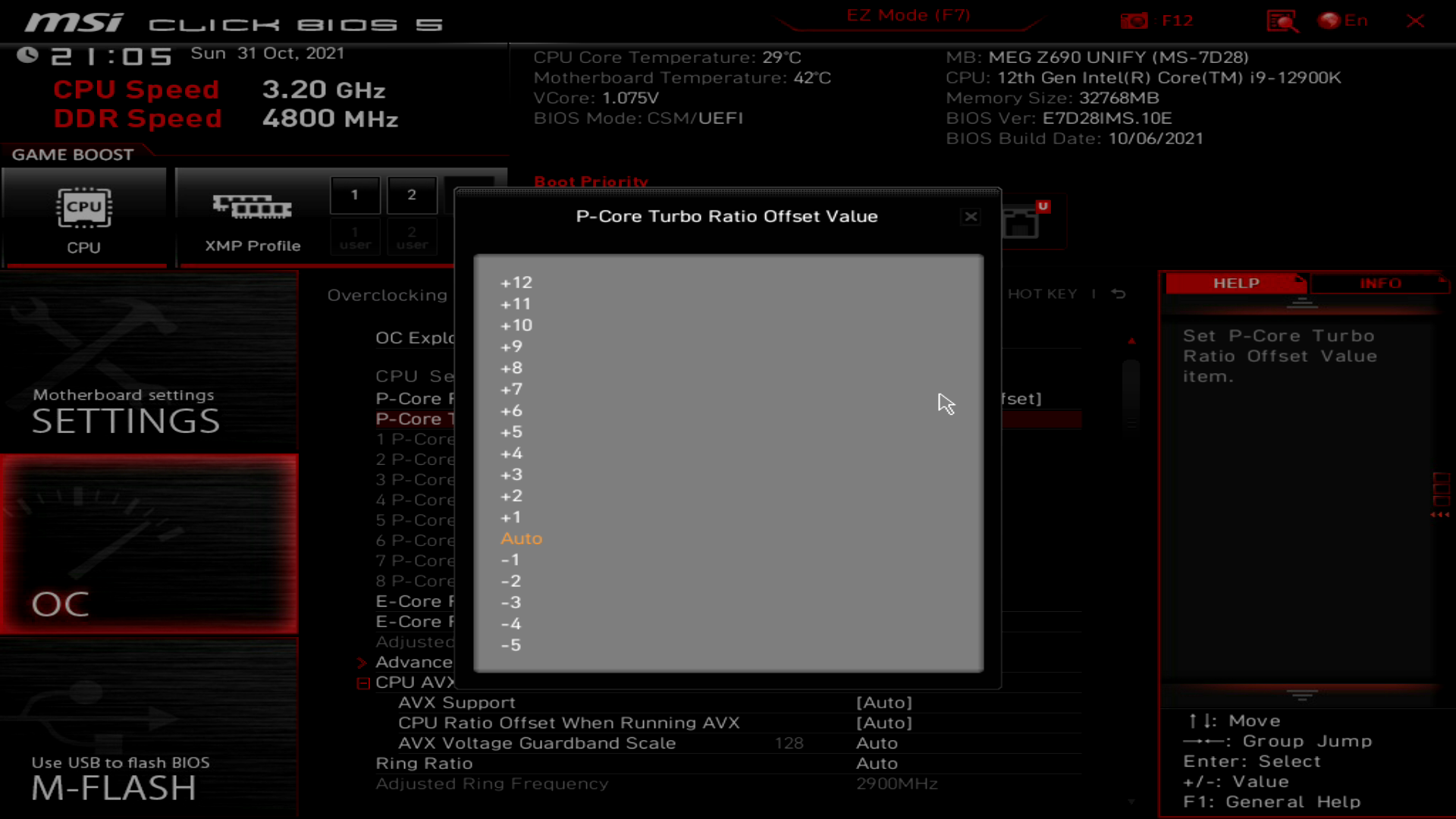

Процессоры Alder Lake совмещают в себе два типа ядер — P-Core (Performance, привычные нам), а также E-core (Efficiency, новый вид). Каждый вид ядер можно регулировать отдельно в широком диапазоне, можно форсировать все ядра на одинаковую частоту (All Core), можно через турборежим (Turbo Ratio), можно через оффсет турбо (Turbo Ratio Offset), а также можно управлять частотой в зависимости от количества загруженных ядер, этакий Turbo Mode собственного видения. Эти режимы асинхронны между P-Core и E-core, это значит, что можно использовать, к примеру, Turbo Ration Offset на P-Core, и All Core на E-core.

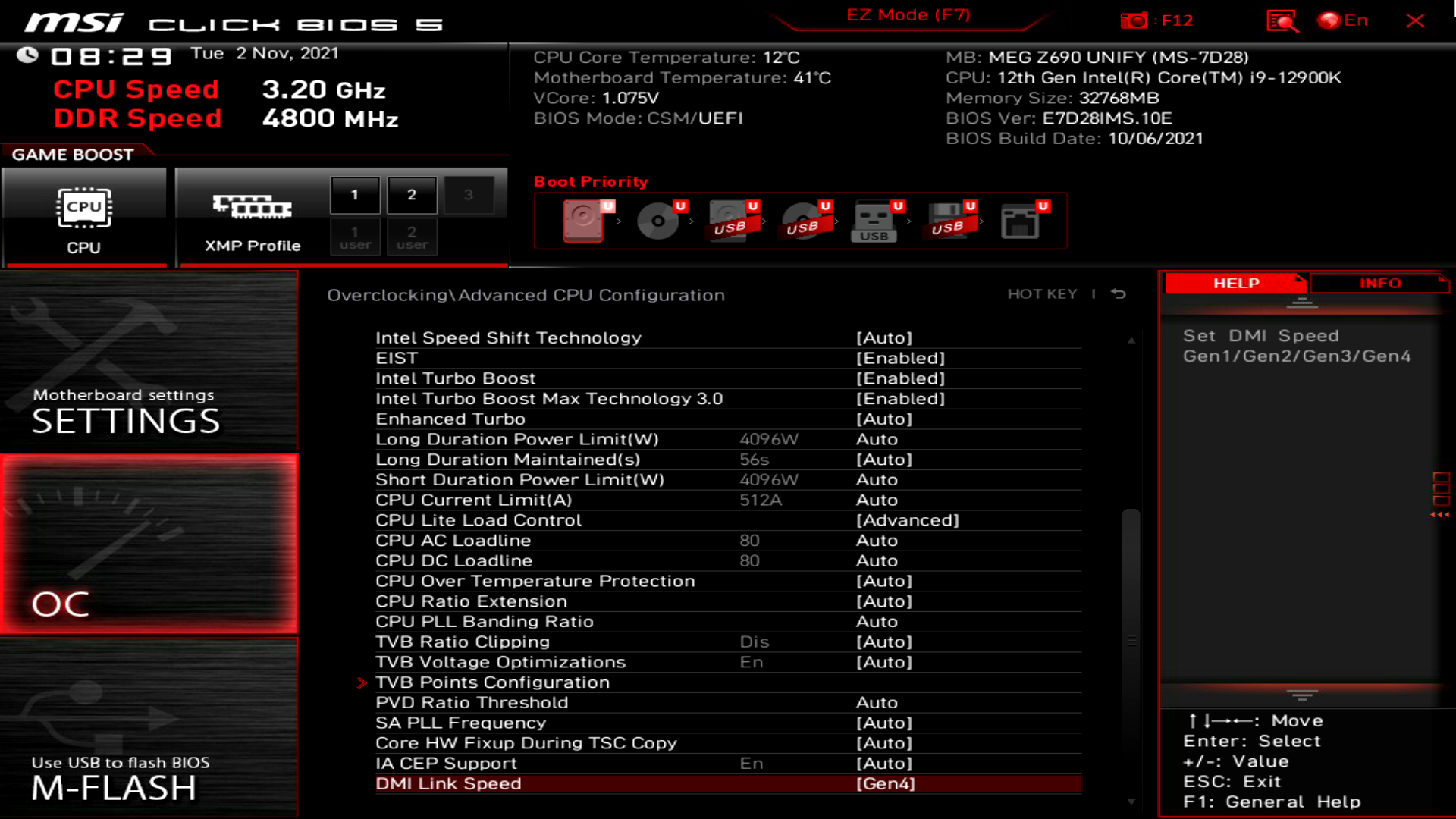

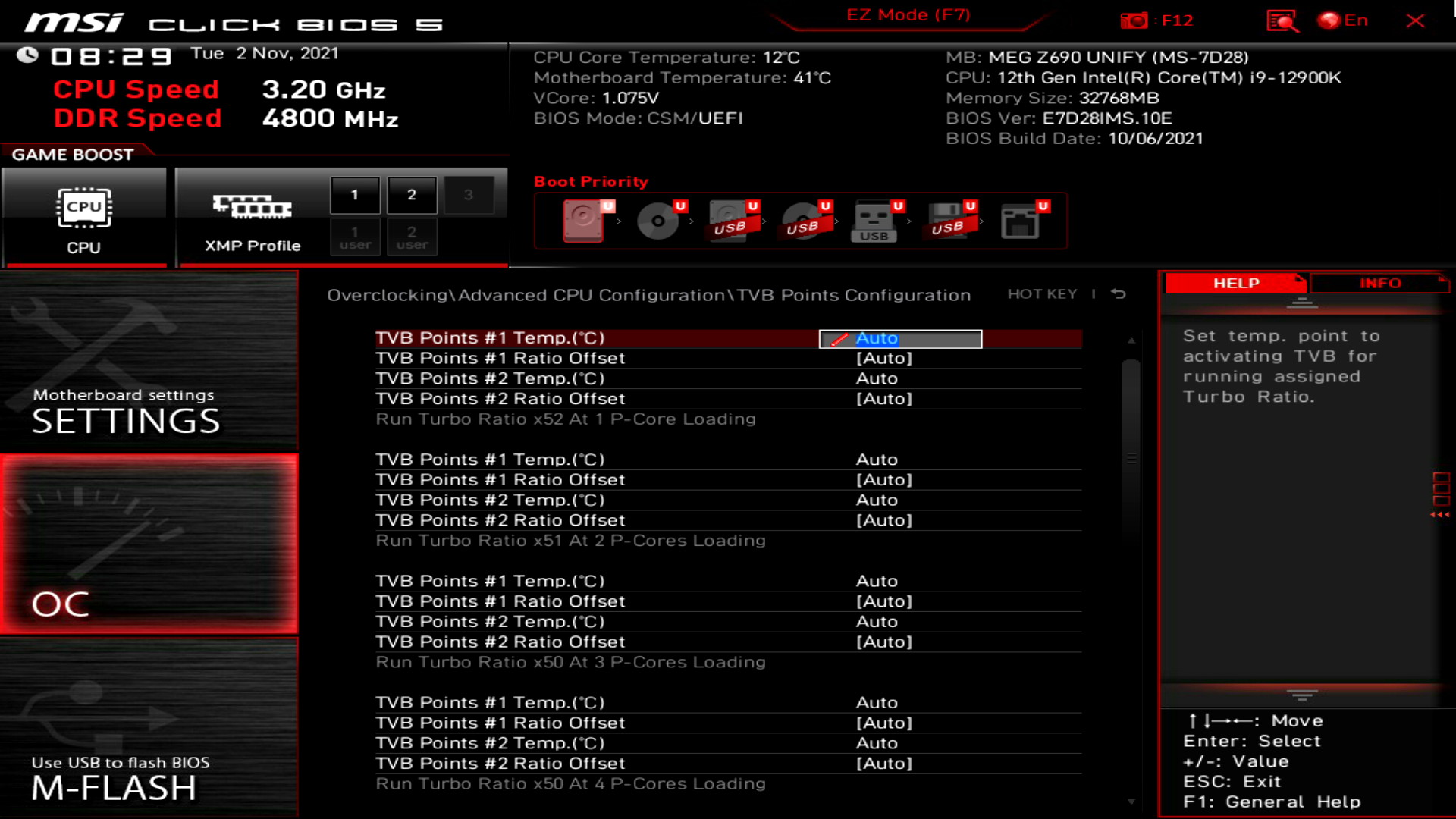

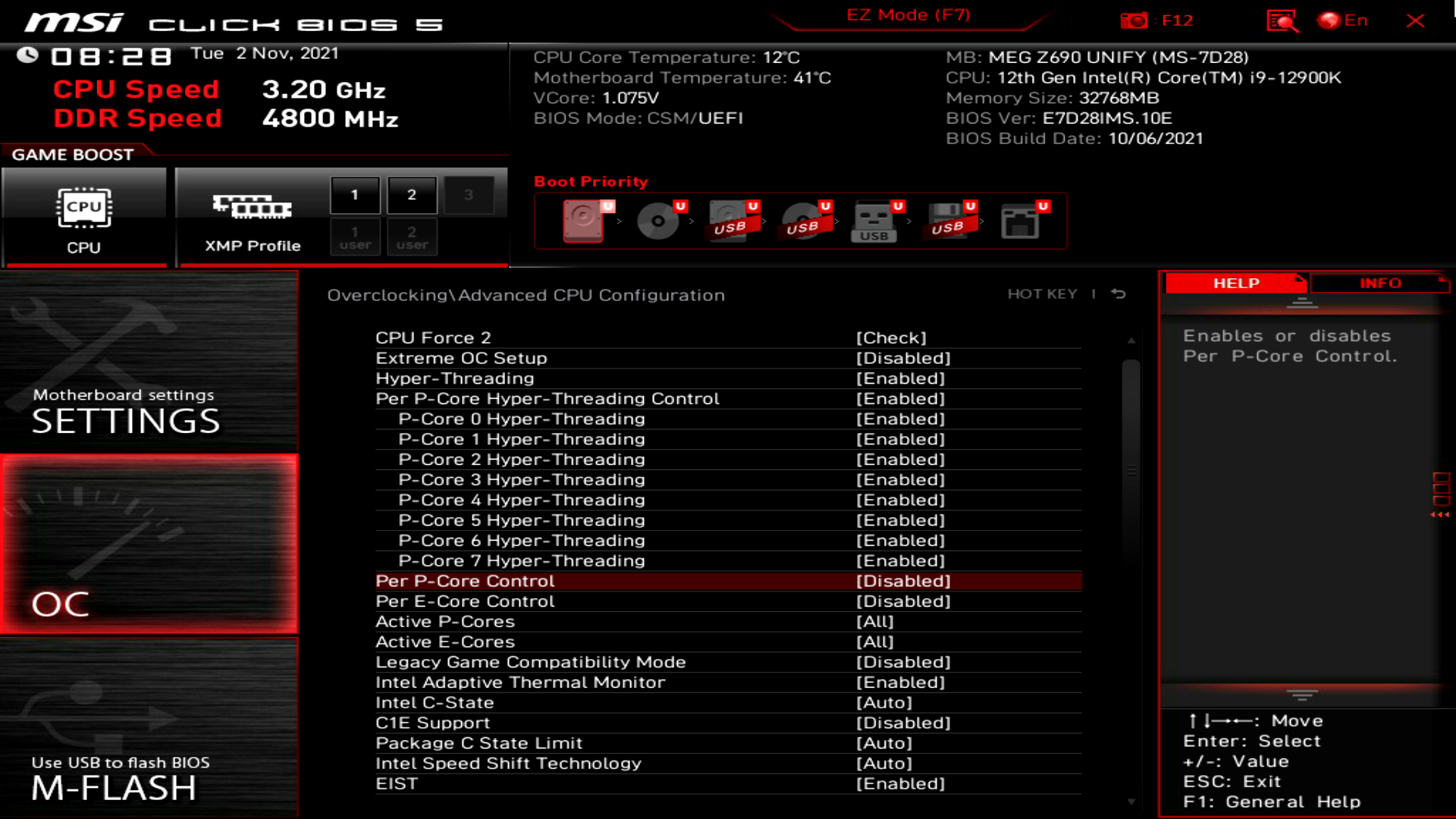

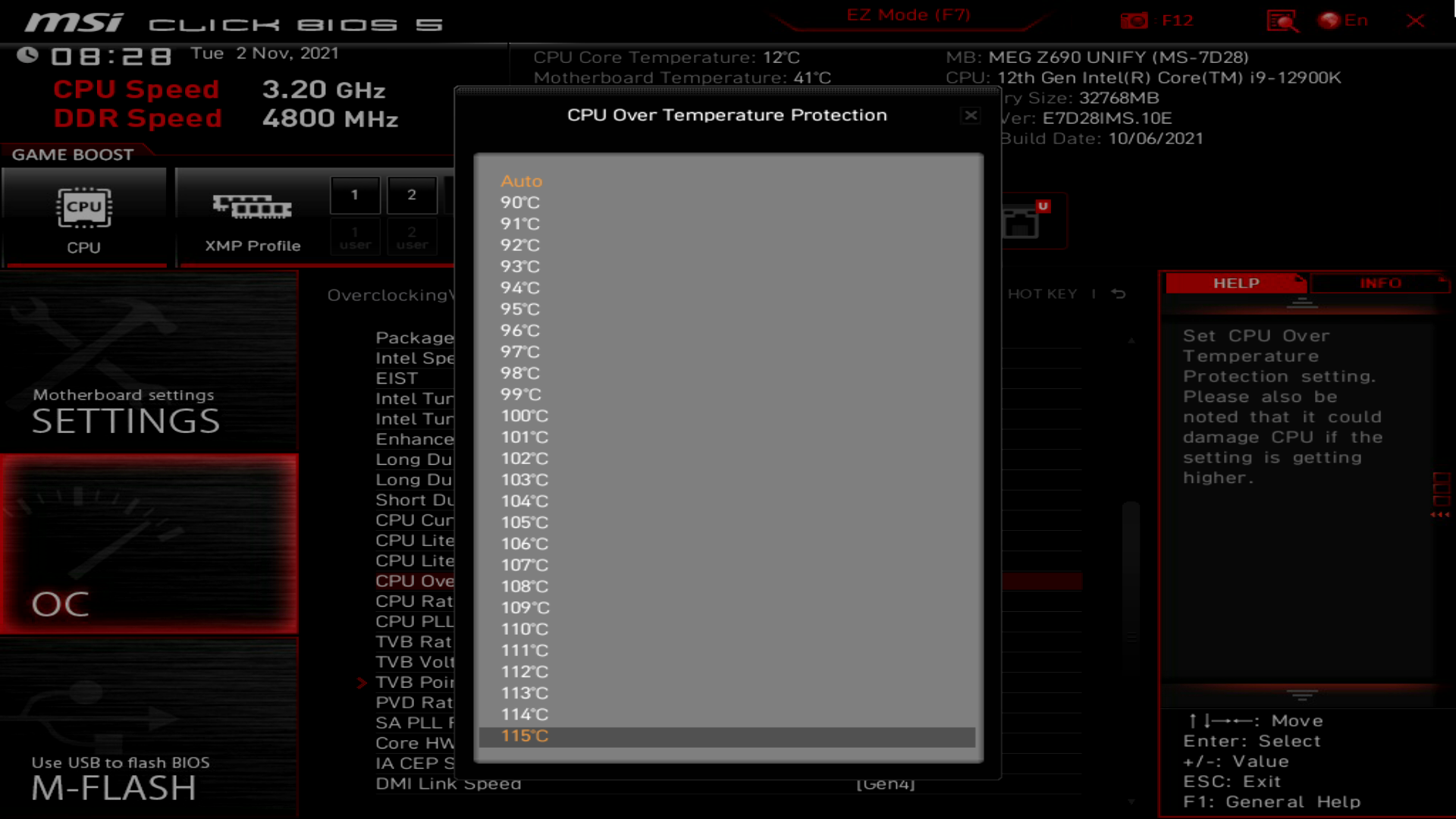

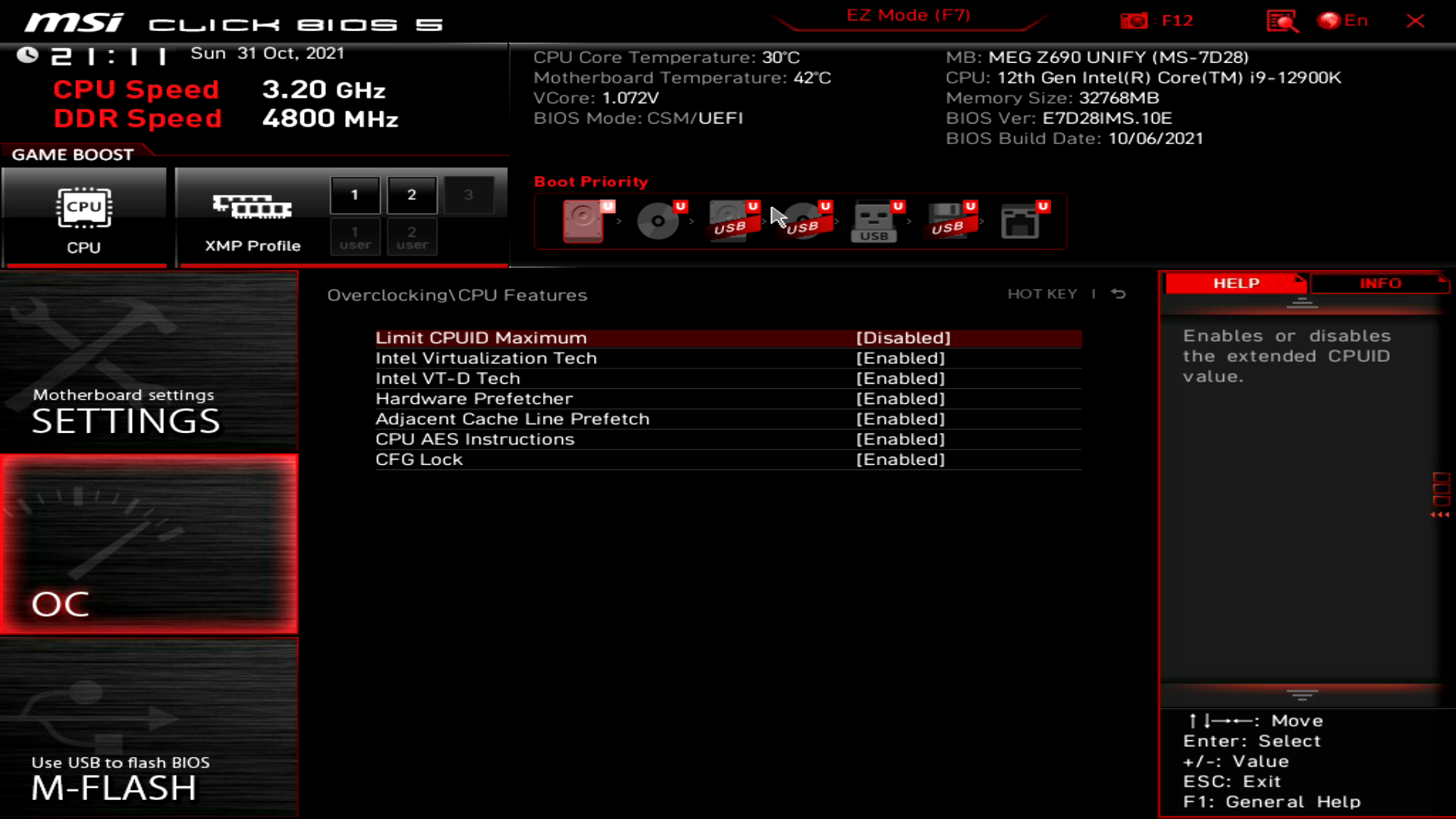

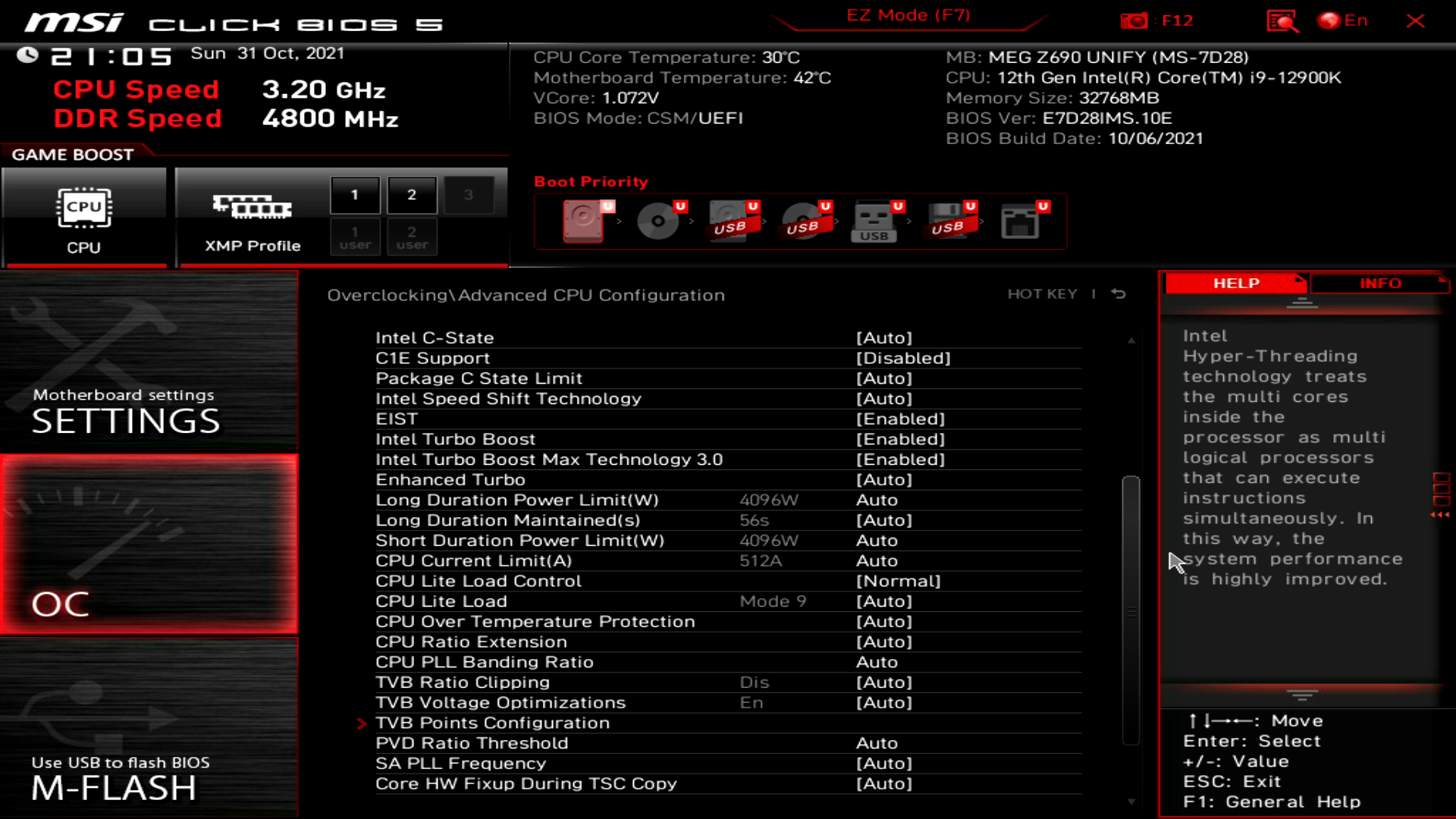

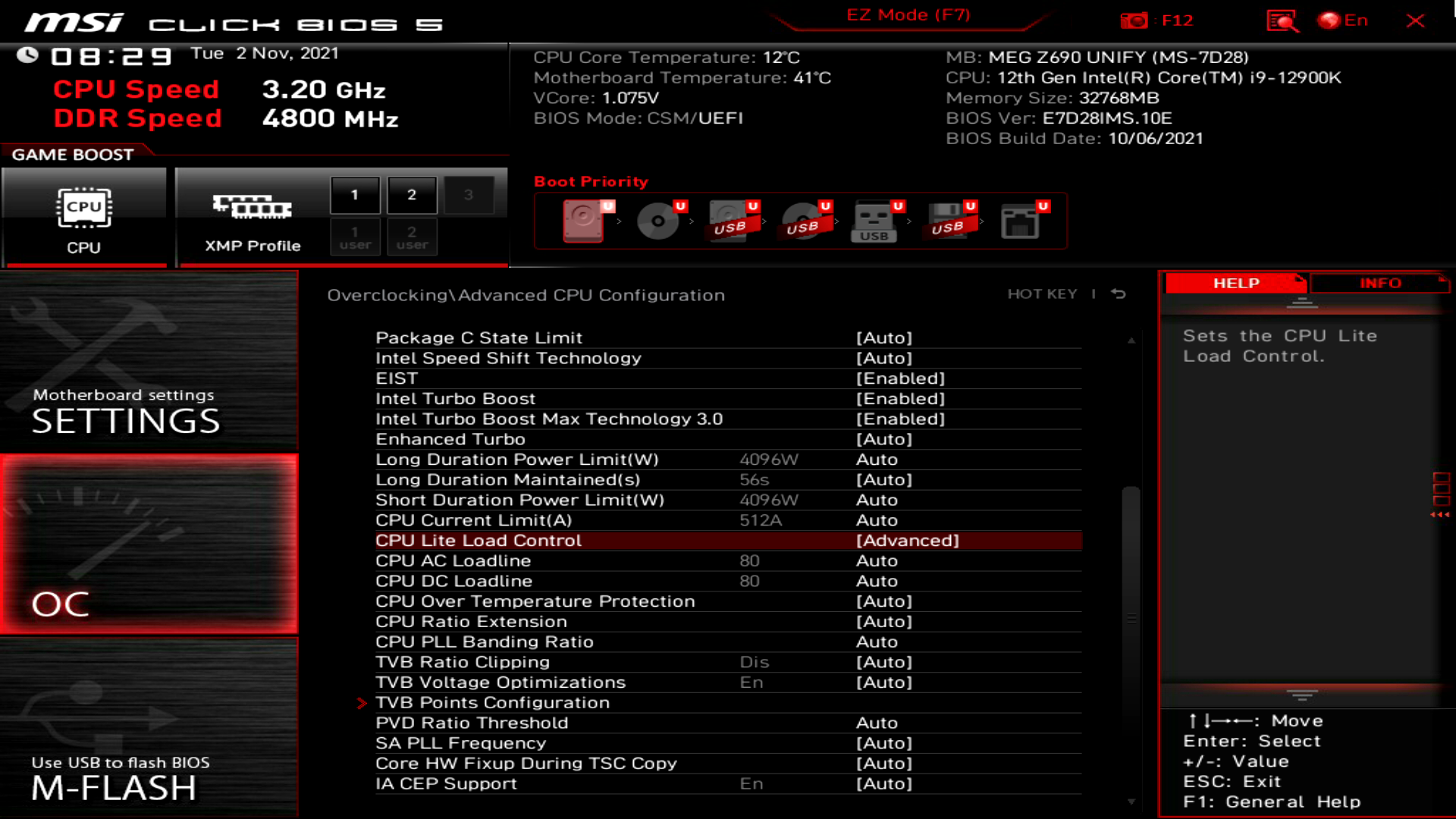

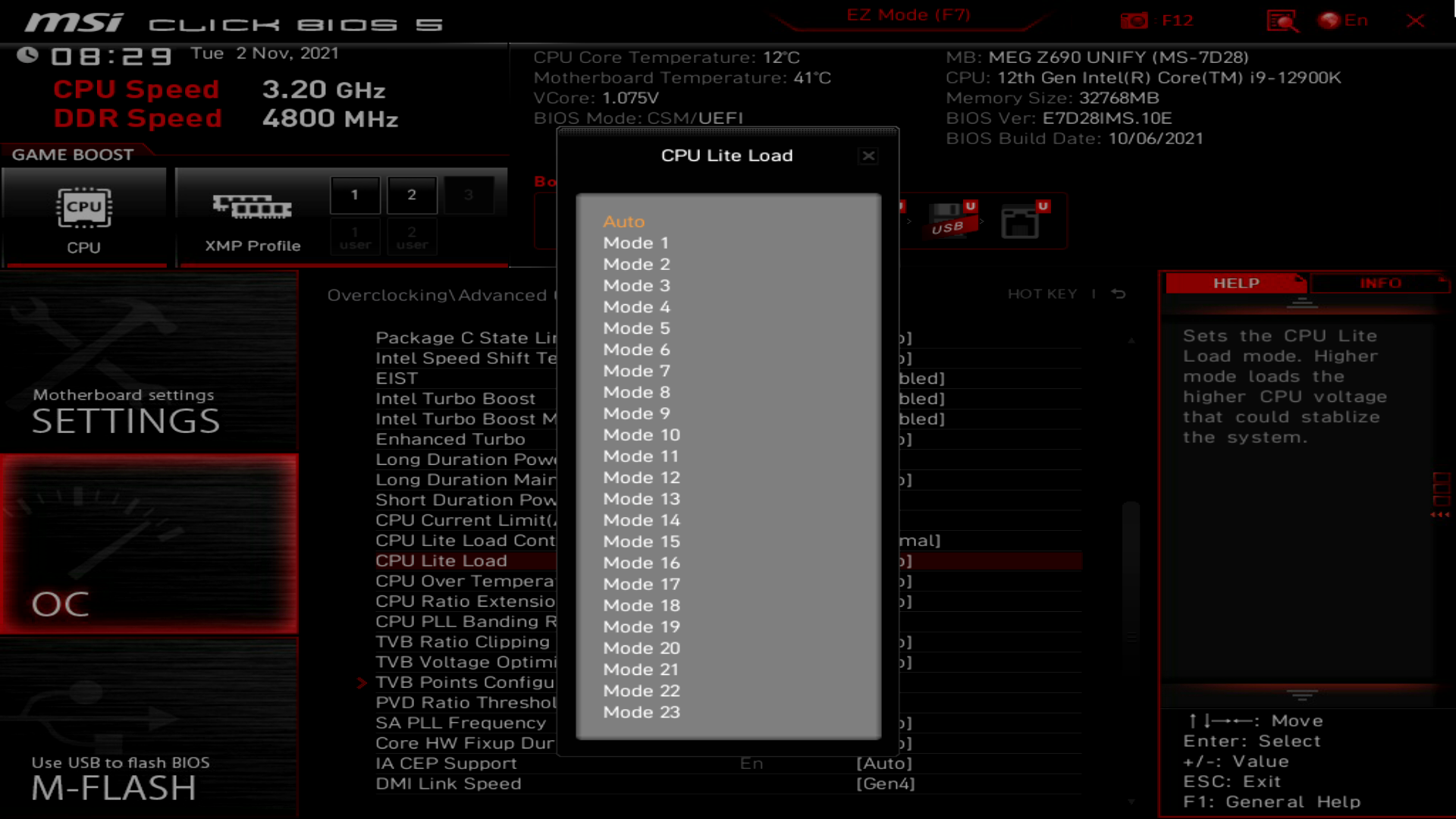

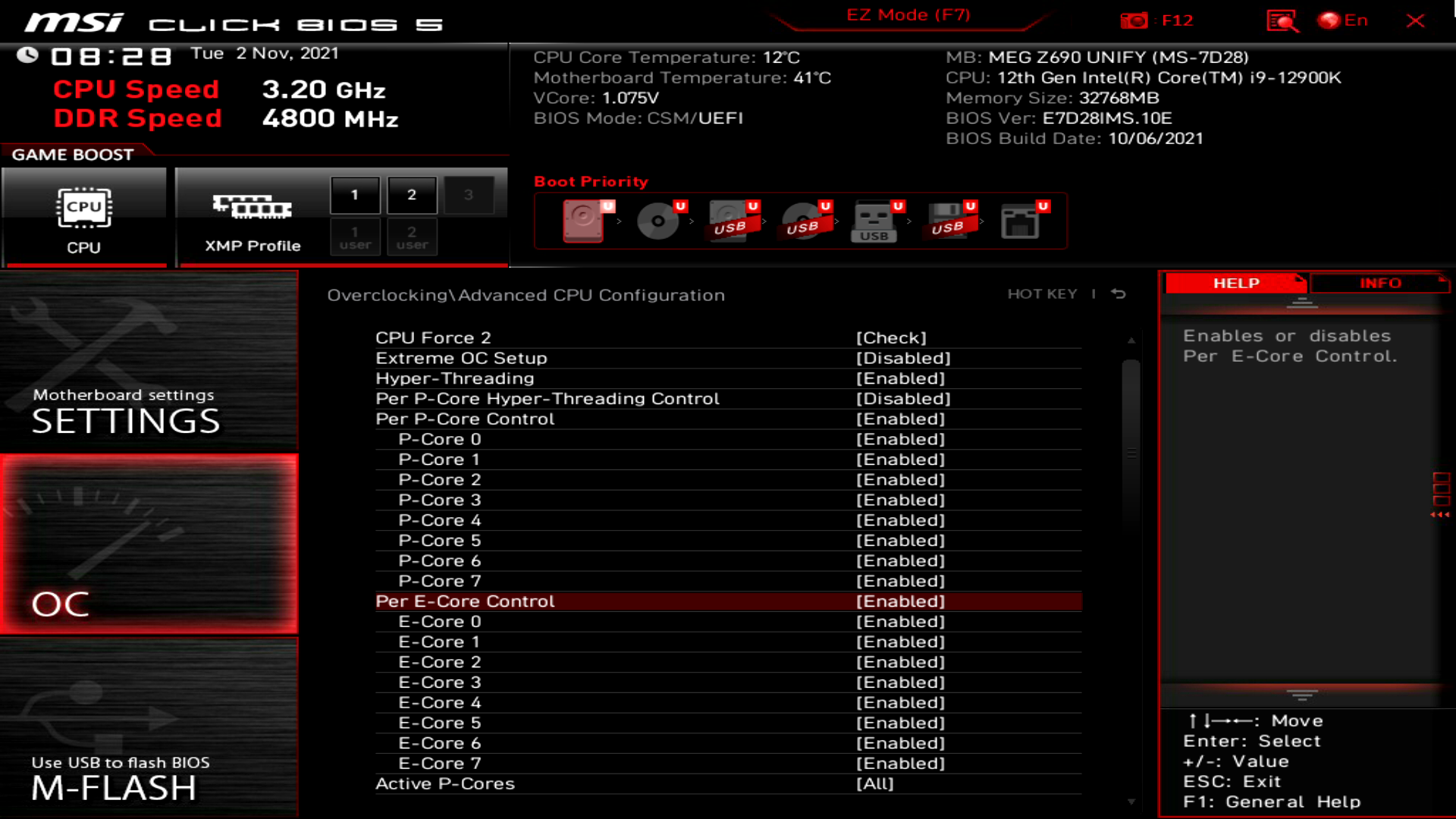

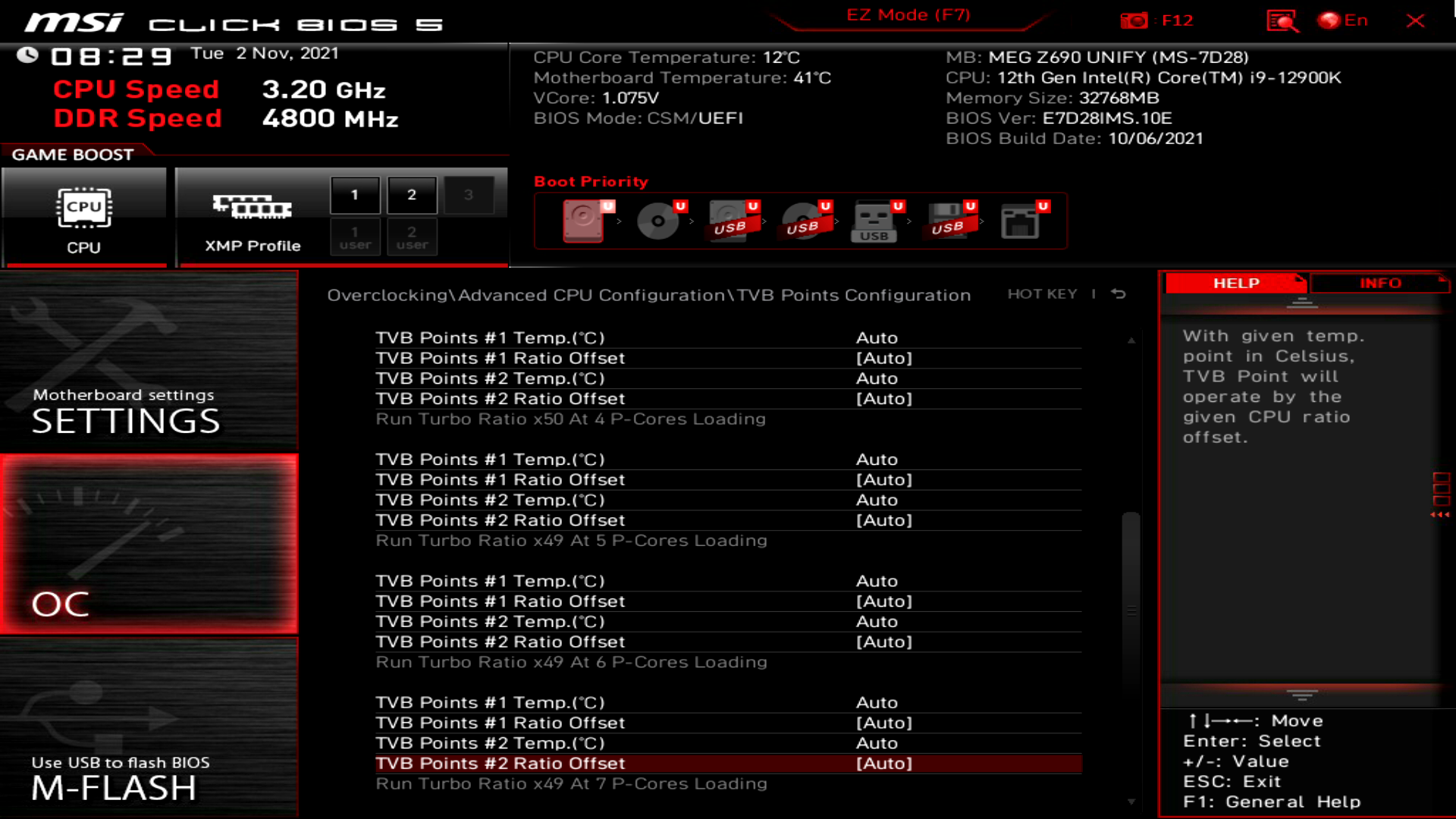

Внутри Advanced CPU Configuration можно загрузить настройки для экстремального оверклокинга, определить Hyper-Threading каждому отдельному P-core (например, выключить HT только на ядрах 3 и 5), управлять количеством активных ядер (к сожалению, нельзя полностью выключить E-core или P-core, как говорилось в Горец, «останется только один!»), поработать с лимитами потребления, а также функциями ускорения, энергосбережения и подобного.

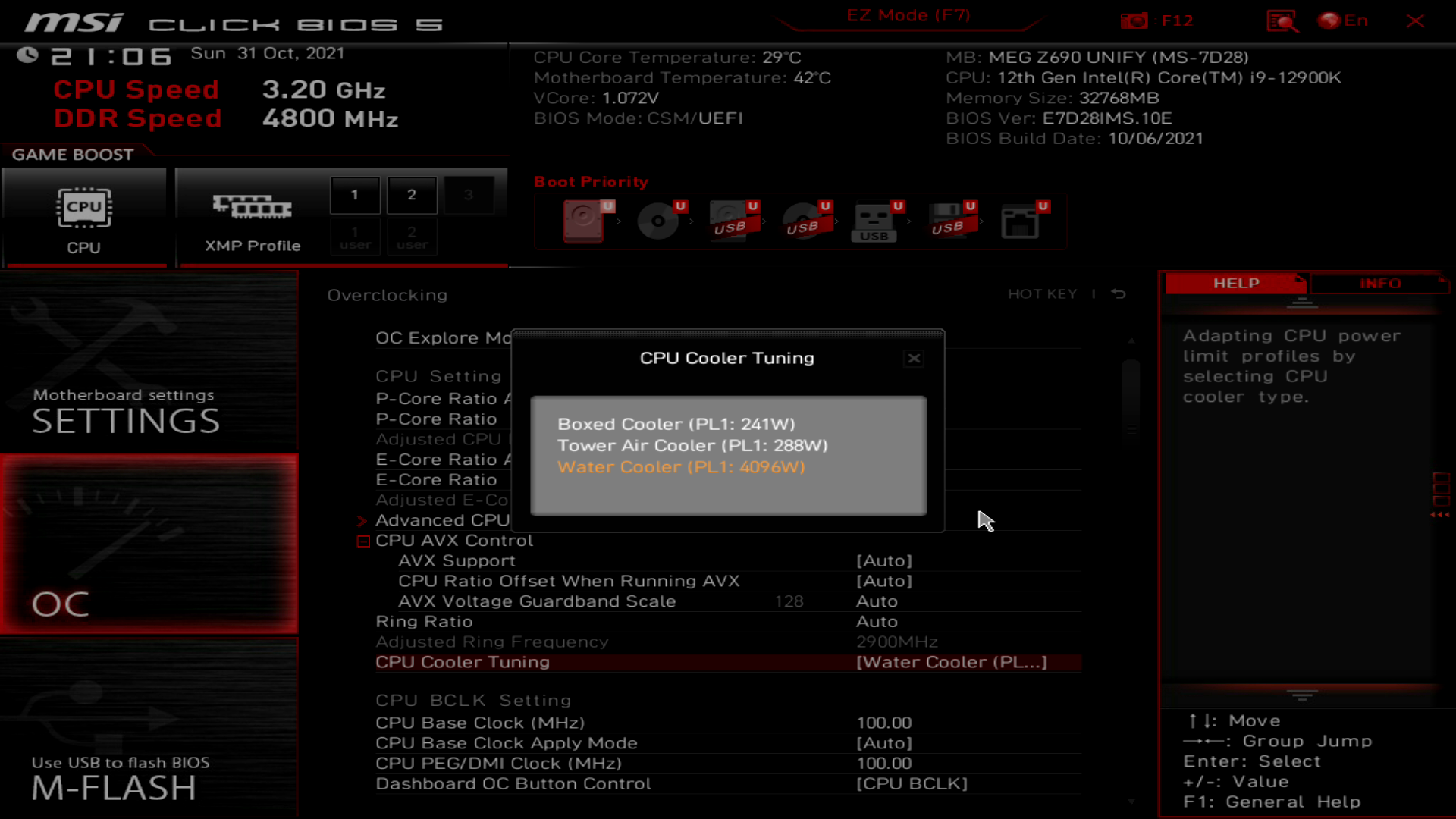

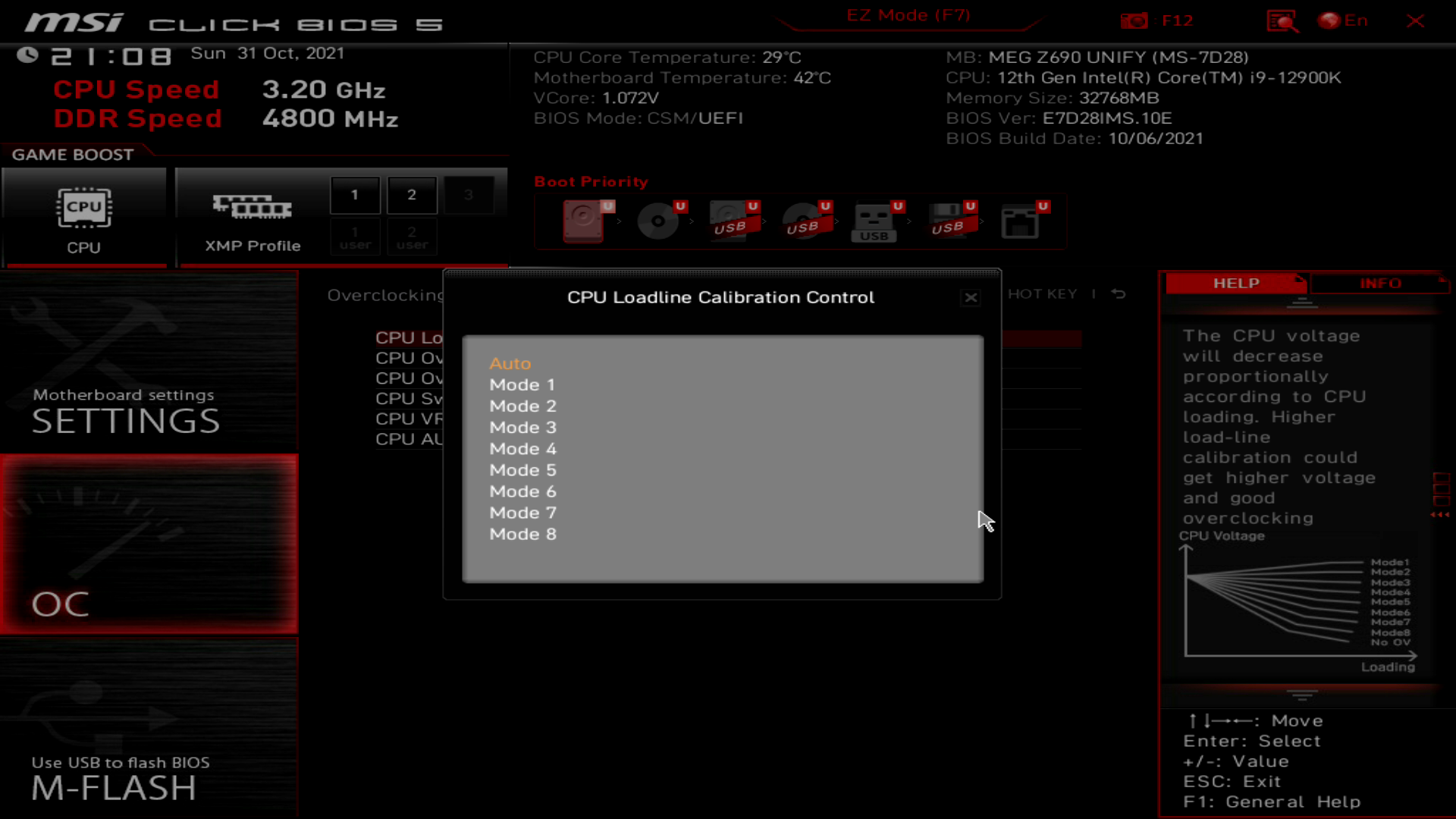

Вернемся назад. Можно управлять AVX, offset можно полностью выключить, или подкинуть напряжения во время использования инструкций. Опция CPU Cooler Tuning — это по своей сути упрощенный трехкнопочный переключатель лимитов потребления из подраздела Advanced CPU Configuration. BCLK асинхронен от DMI/PEG, это значит, что устройства PCI-E или периферия всегда будут стабильны, и не будут сдерживать разгонный потенциал через опорную частоту.

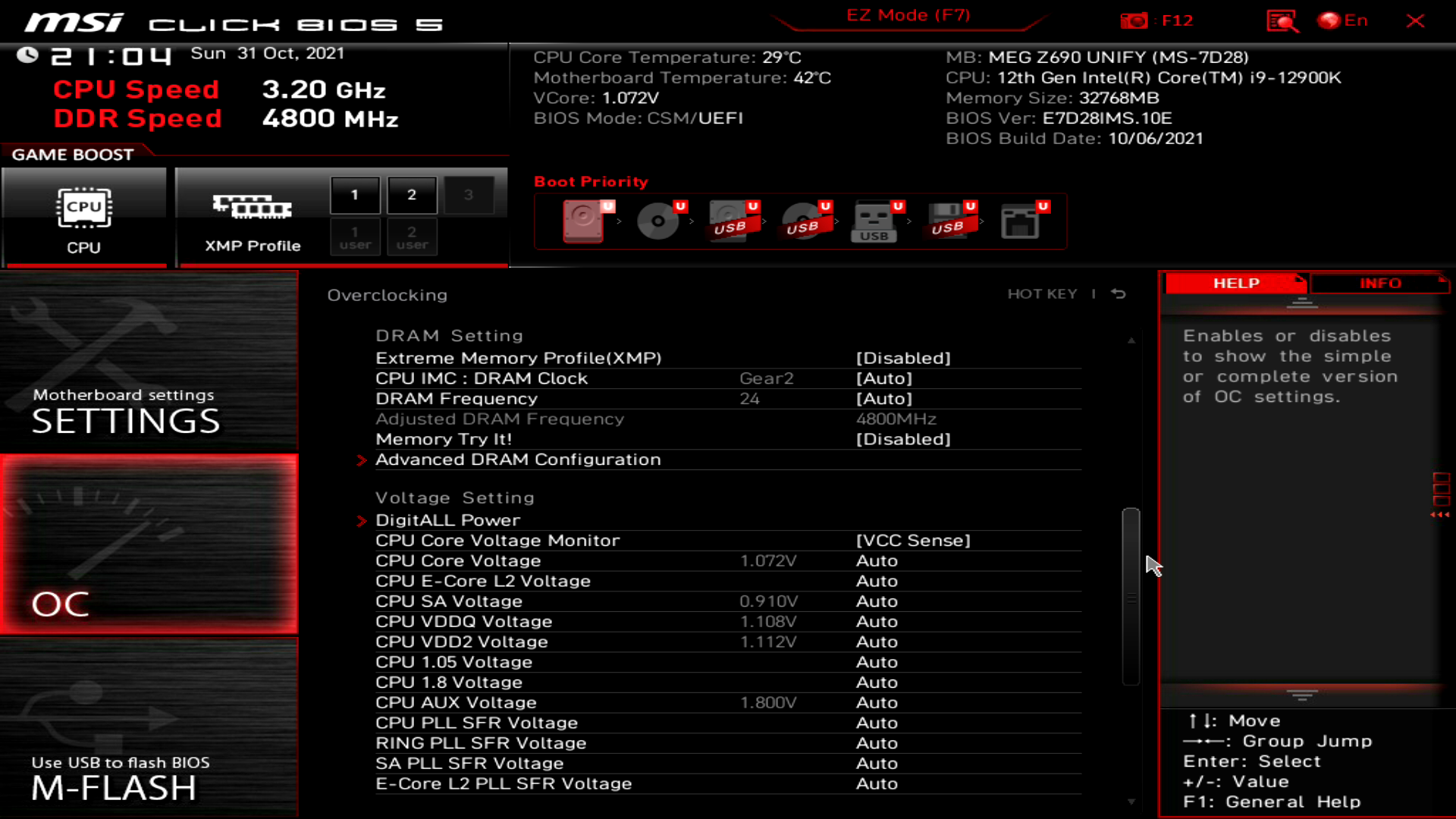

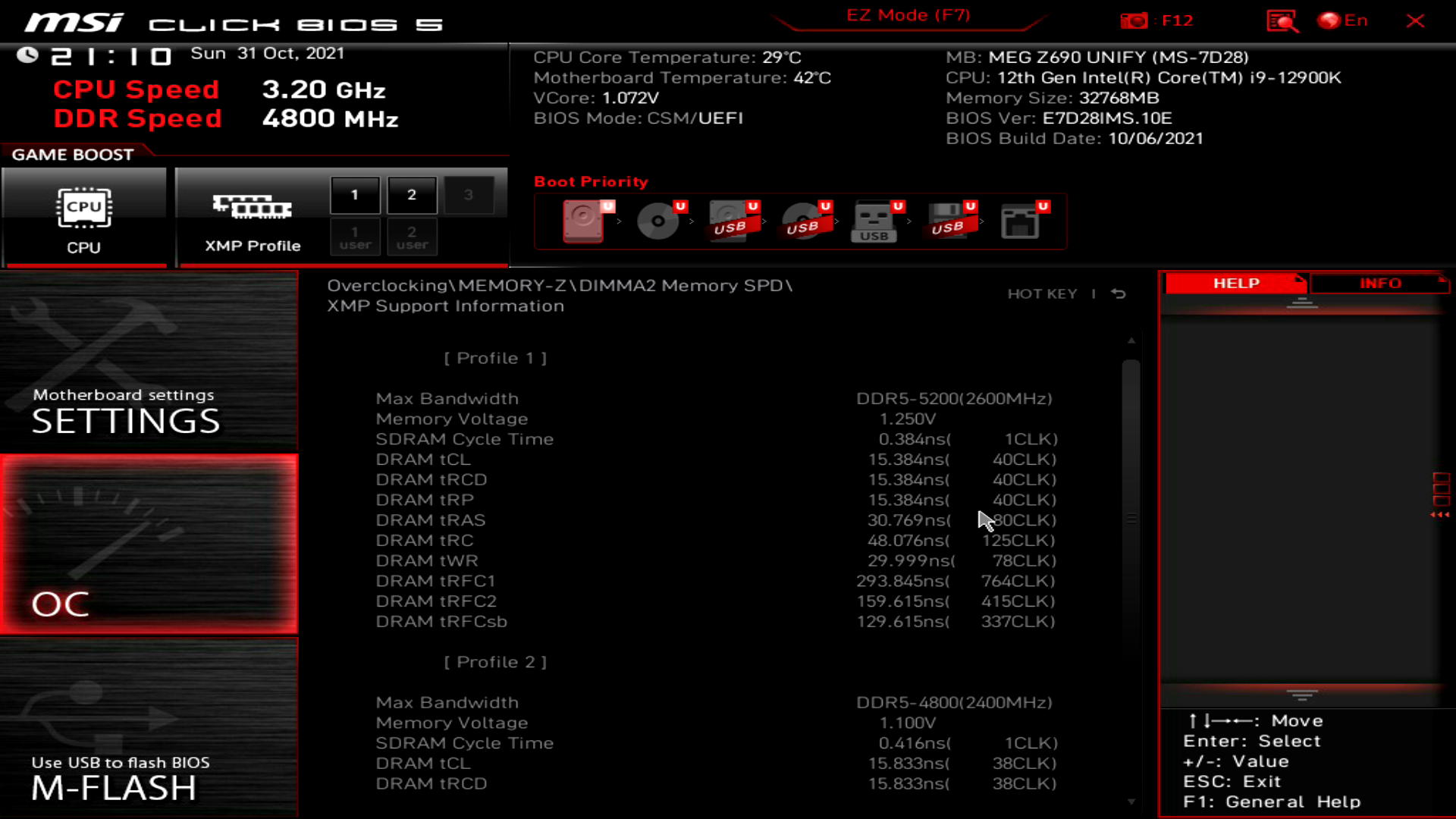

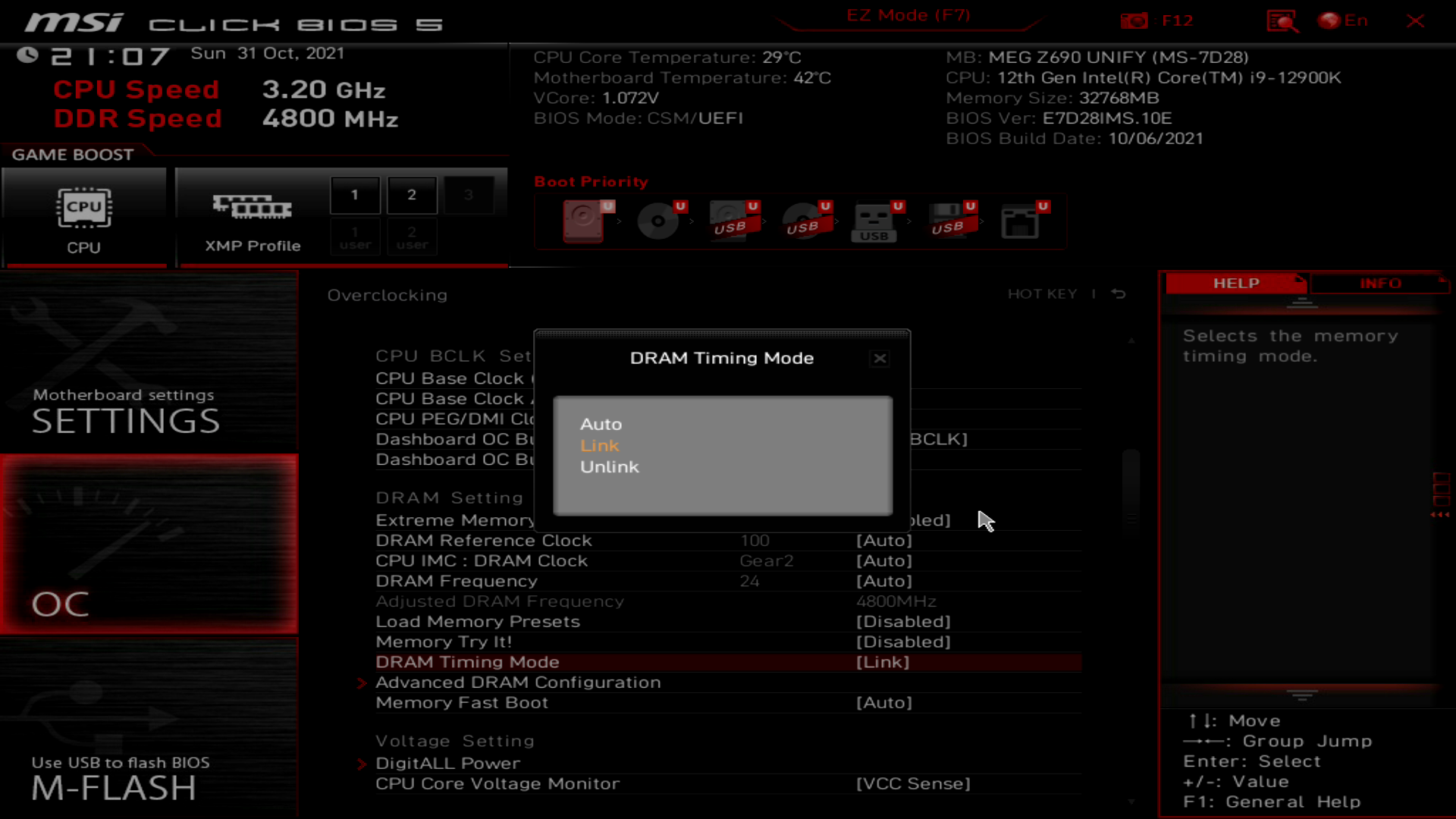

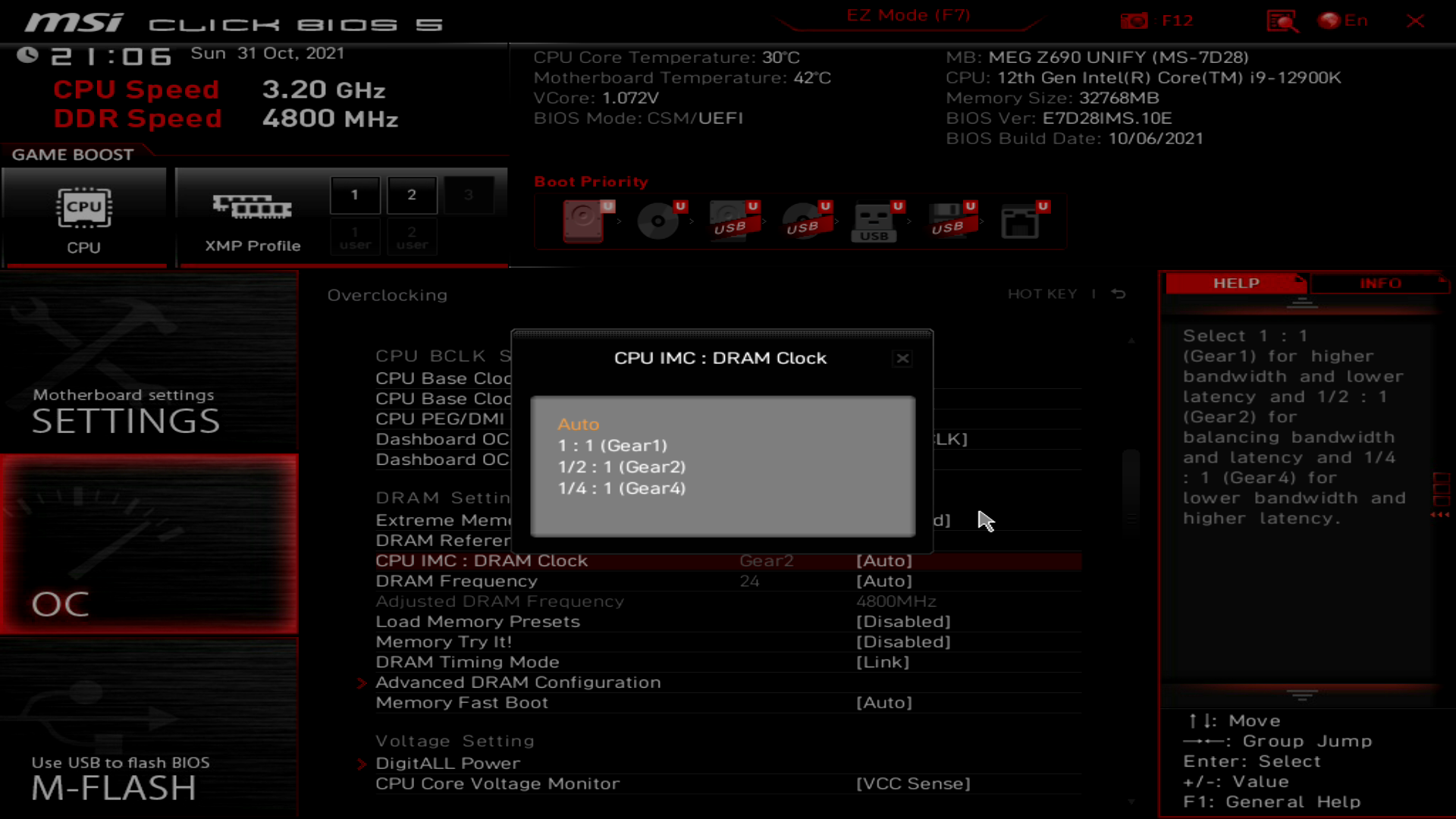

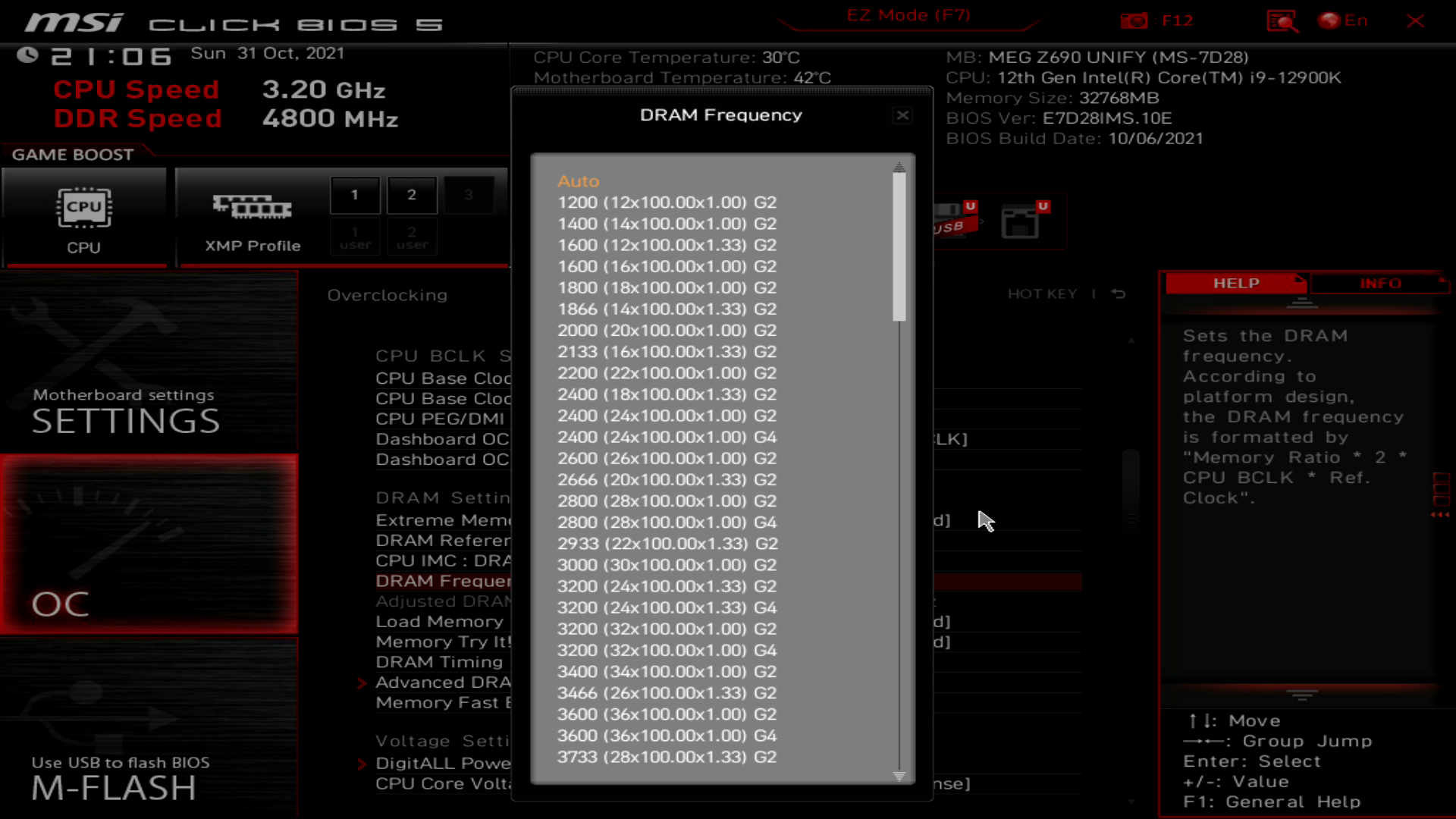

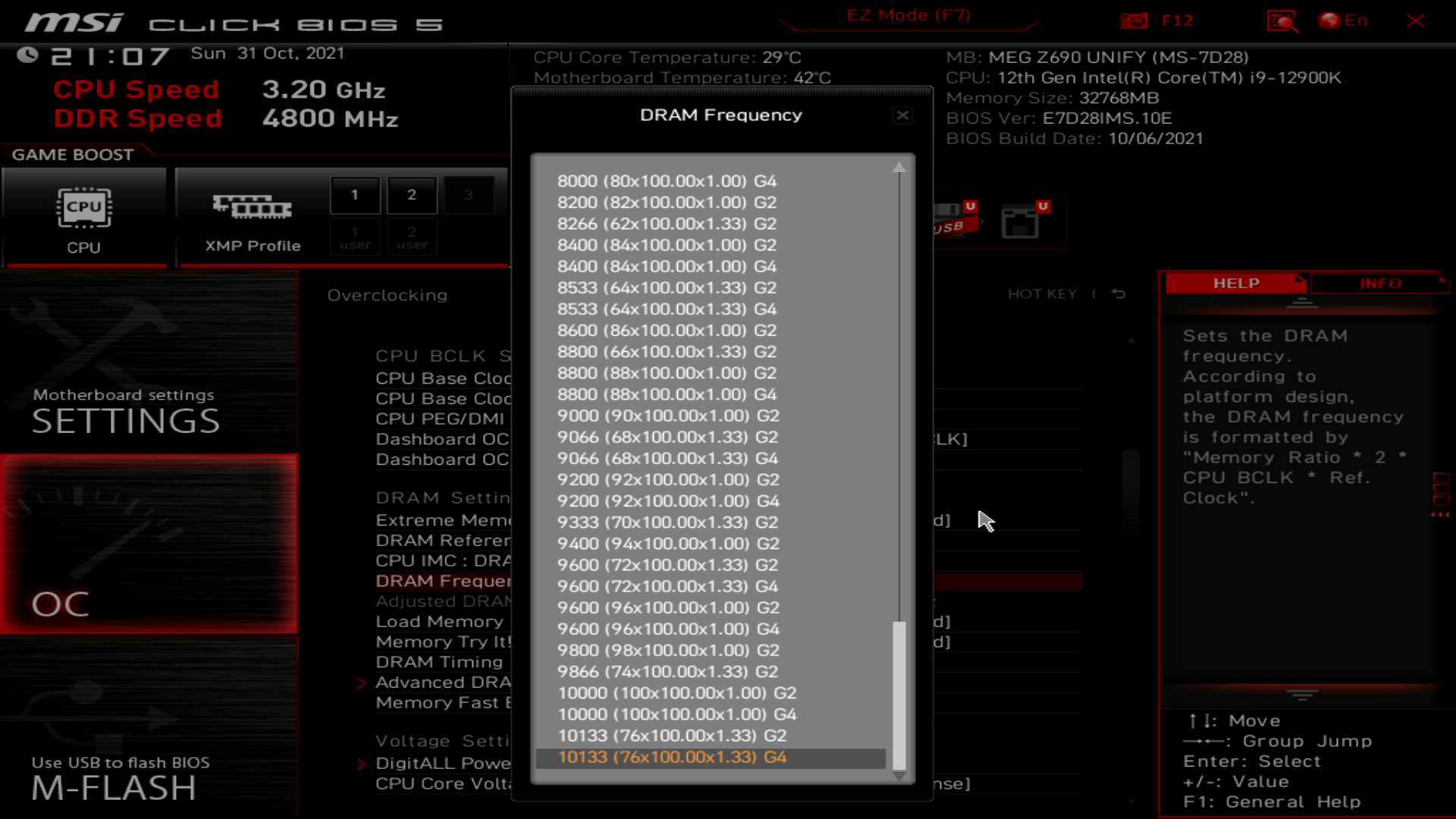

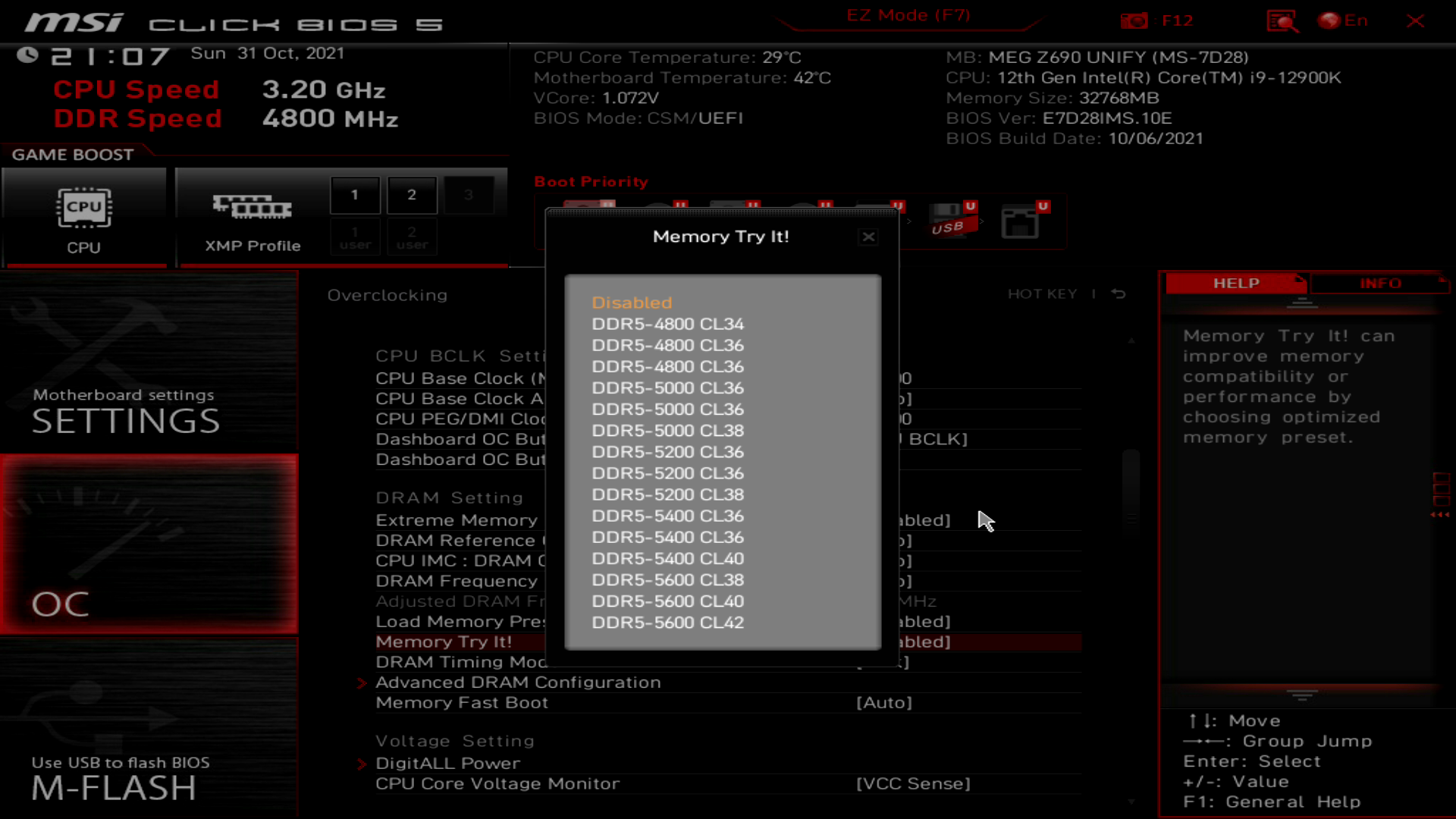

С XMP все и так понятно, не интересно. А вот что действительно интересно, так это появление нового режима Gear 4 (1/4 : 1), видать Gear 2 и DDR5-10000 = взаимоисключающие параграфы. Ну а что касается частоты, то доступен выбор множителей из классических частот 100 и 133 МГц, диапазон от 1200 до 10133 МГц. Внушает. Есть набор пресетов «Memory Try it!» c заготовками первичных таймингов и напряжений DRAM, вот были бы пресеты по чипам памяти или вторичными-третичными таймингами, была бы польза, а так толку мало. Единственный полезный пресет вызывается через «Load Memory Presets» — это 4800 CL34, в нем уже содержатся вторичные тайминги. Память тоже может работать асинхронно по своим настройкам и напряжениям, это полезно при тонкой настройке… кстати, о ней.

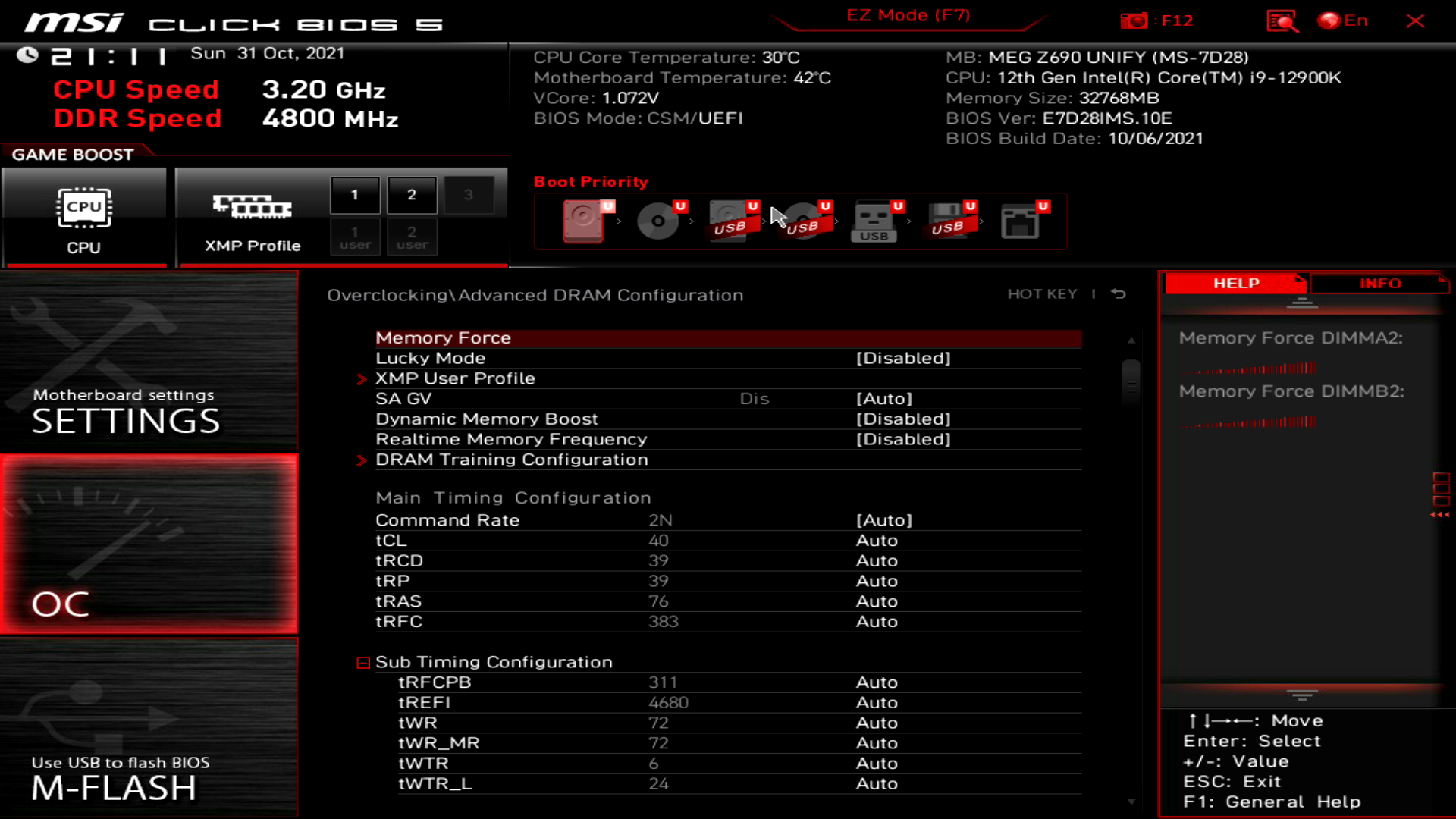

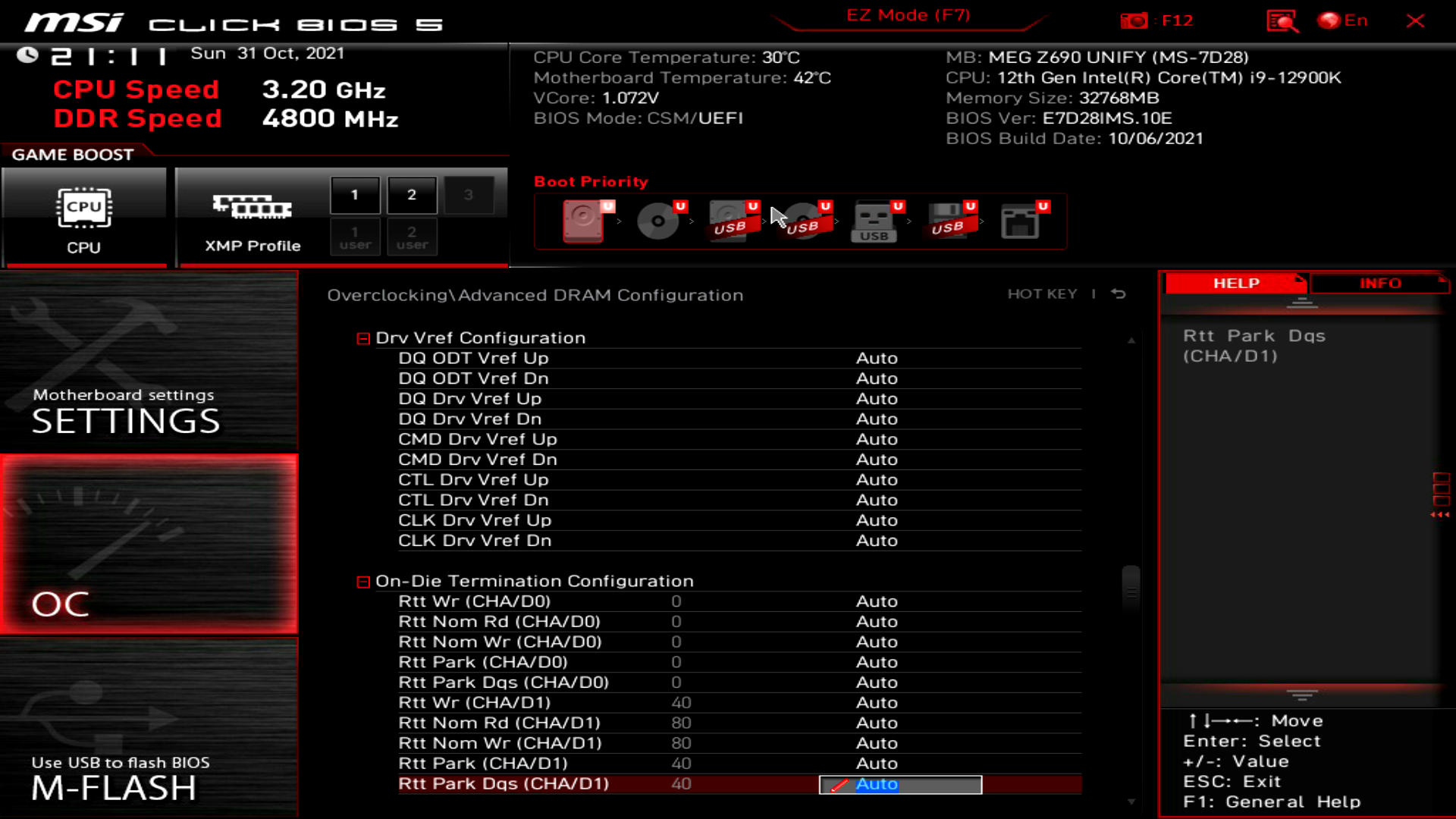

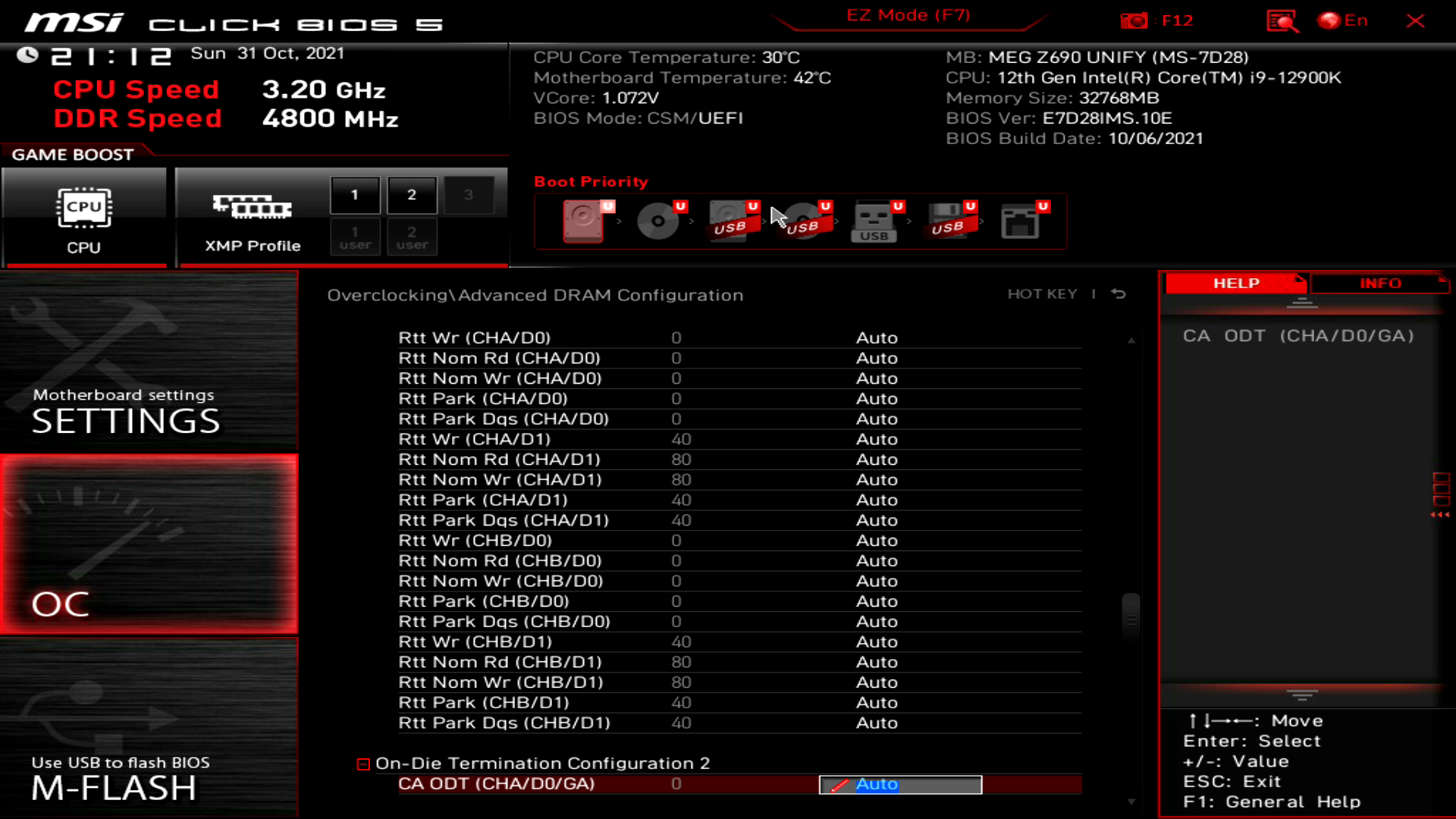

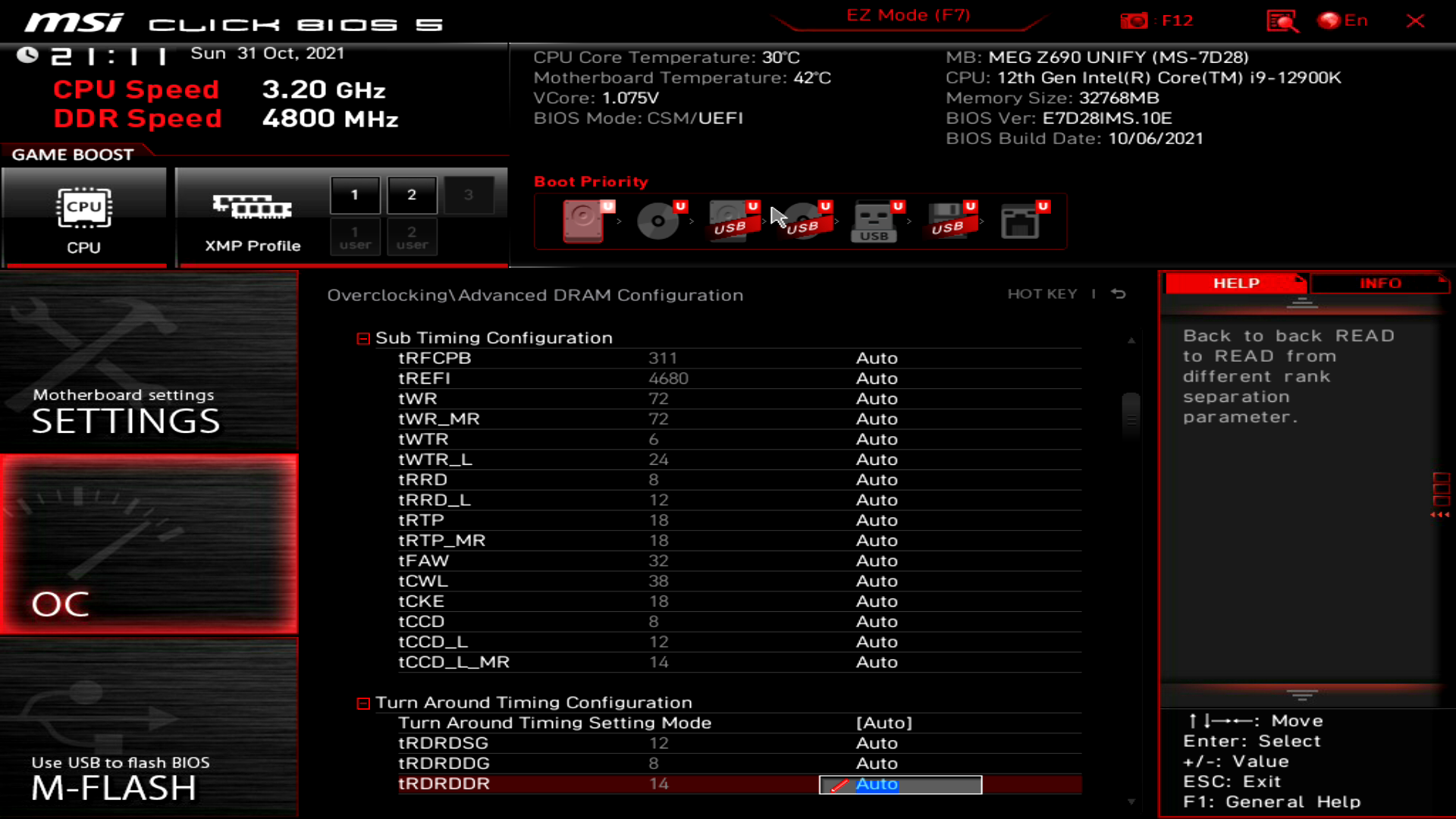

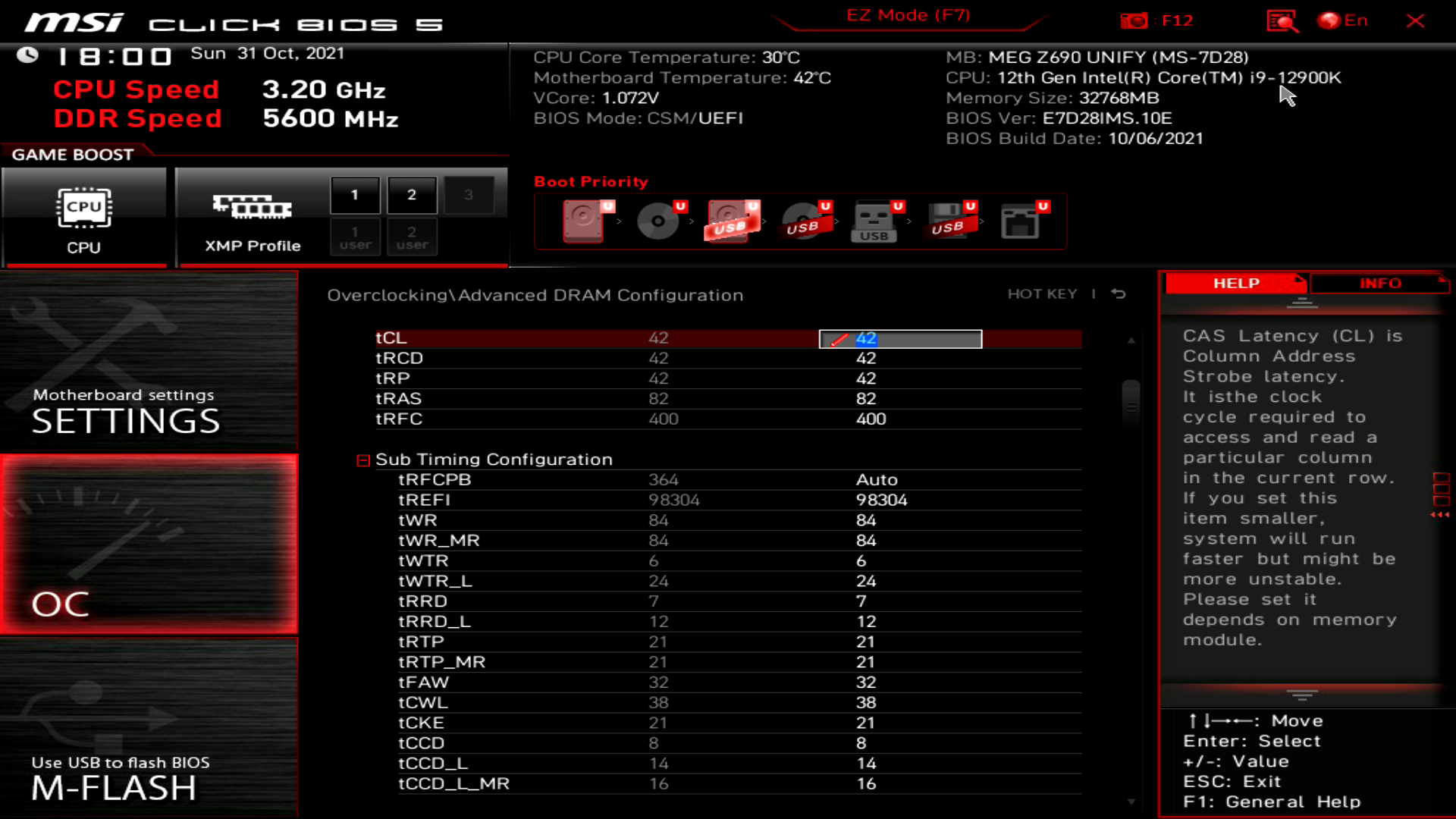

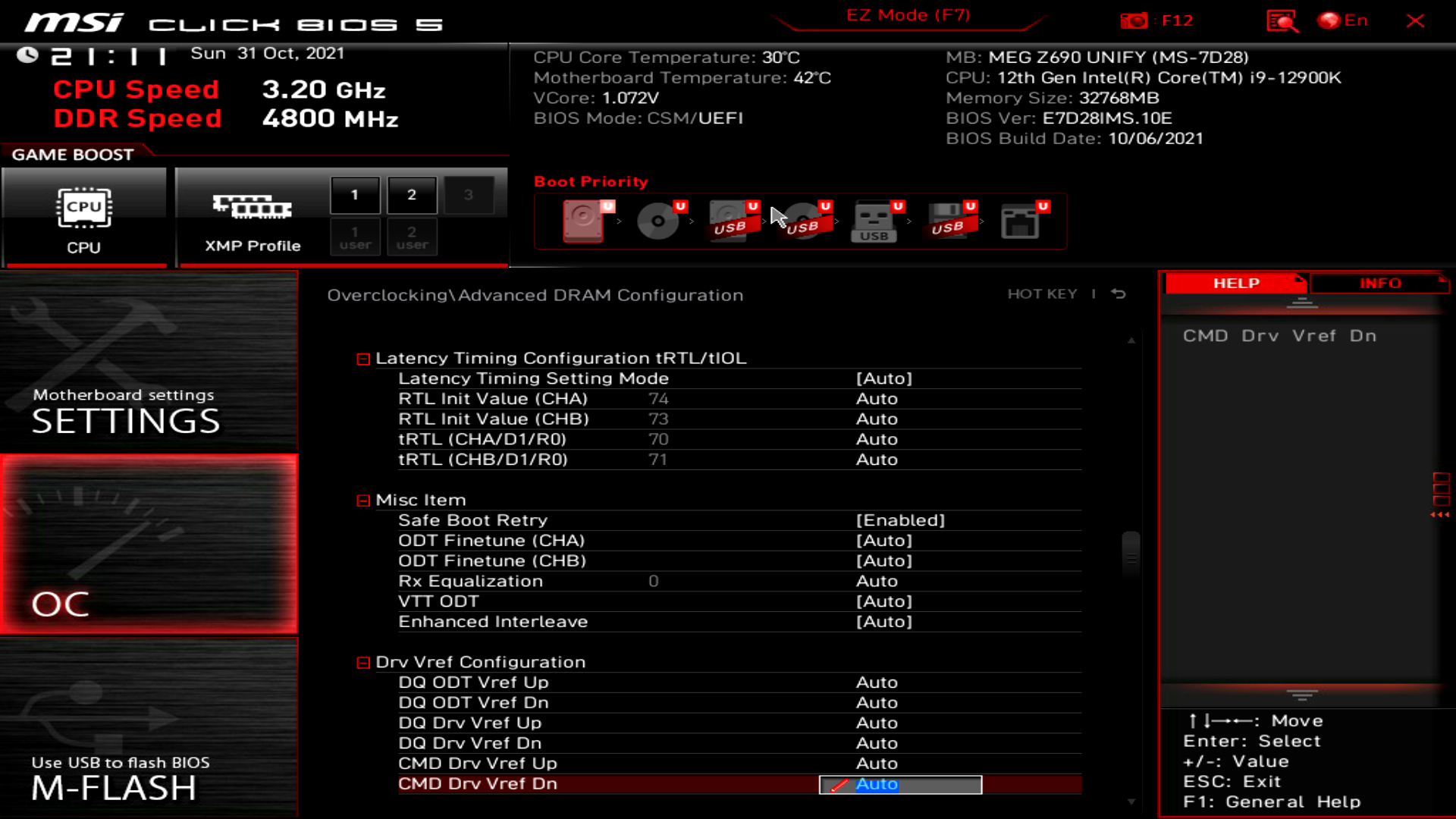

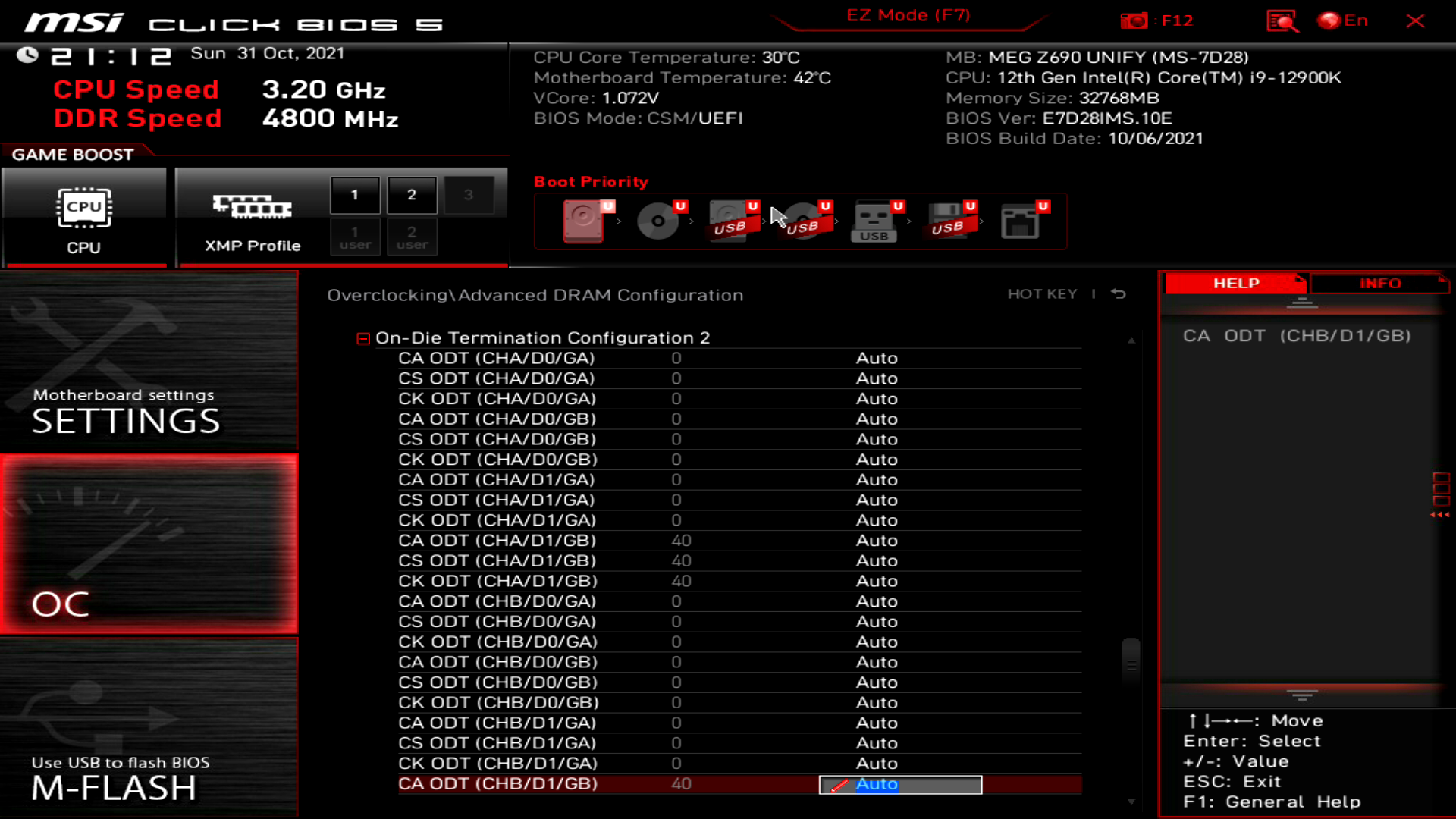

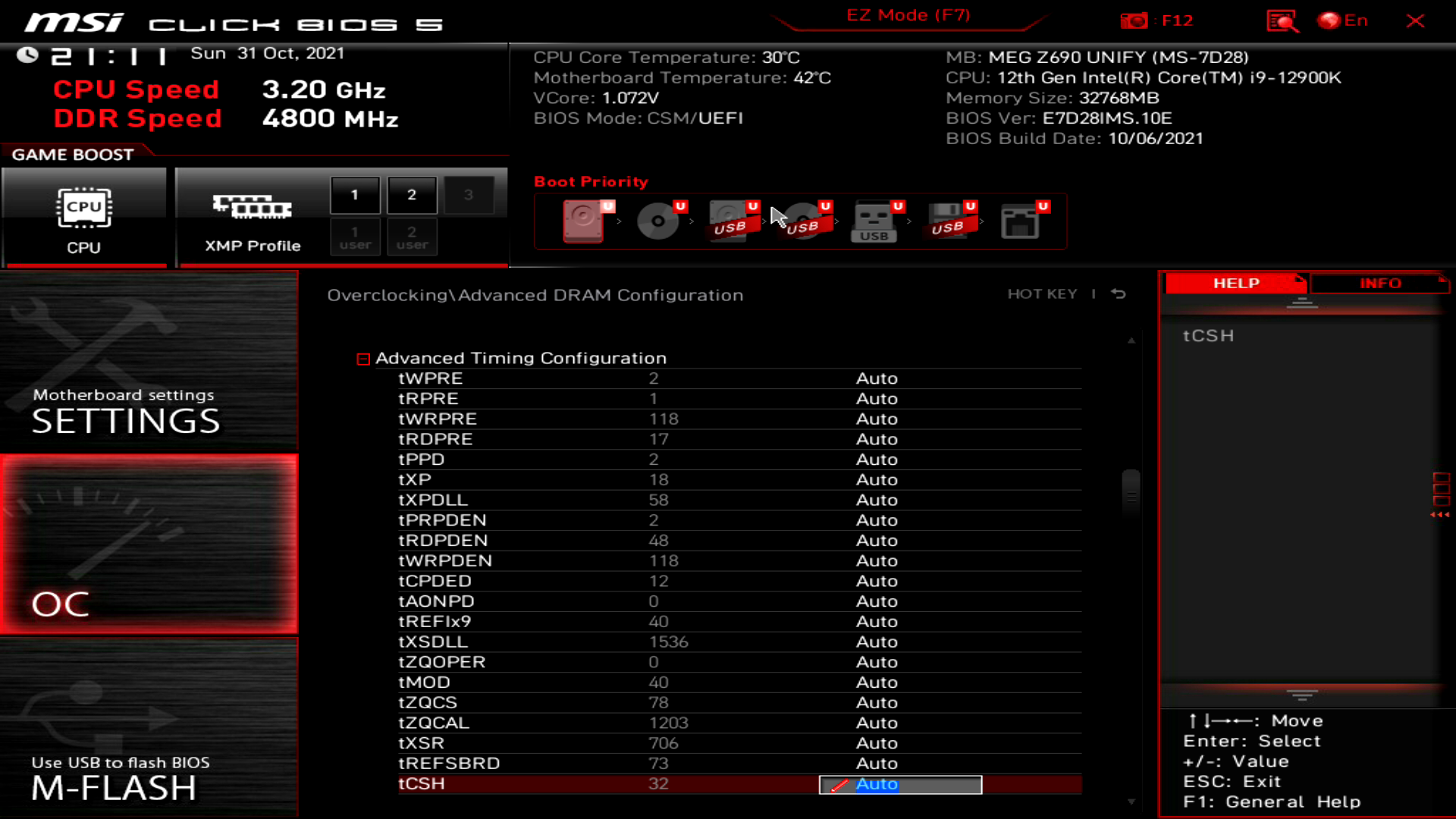

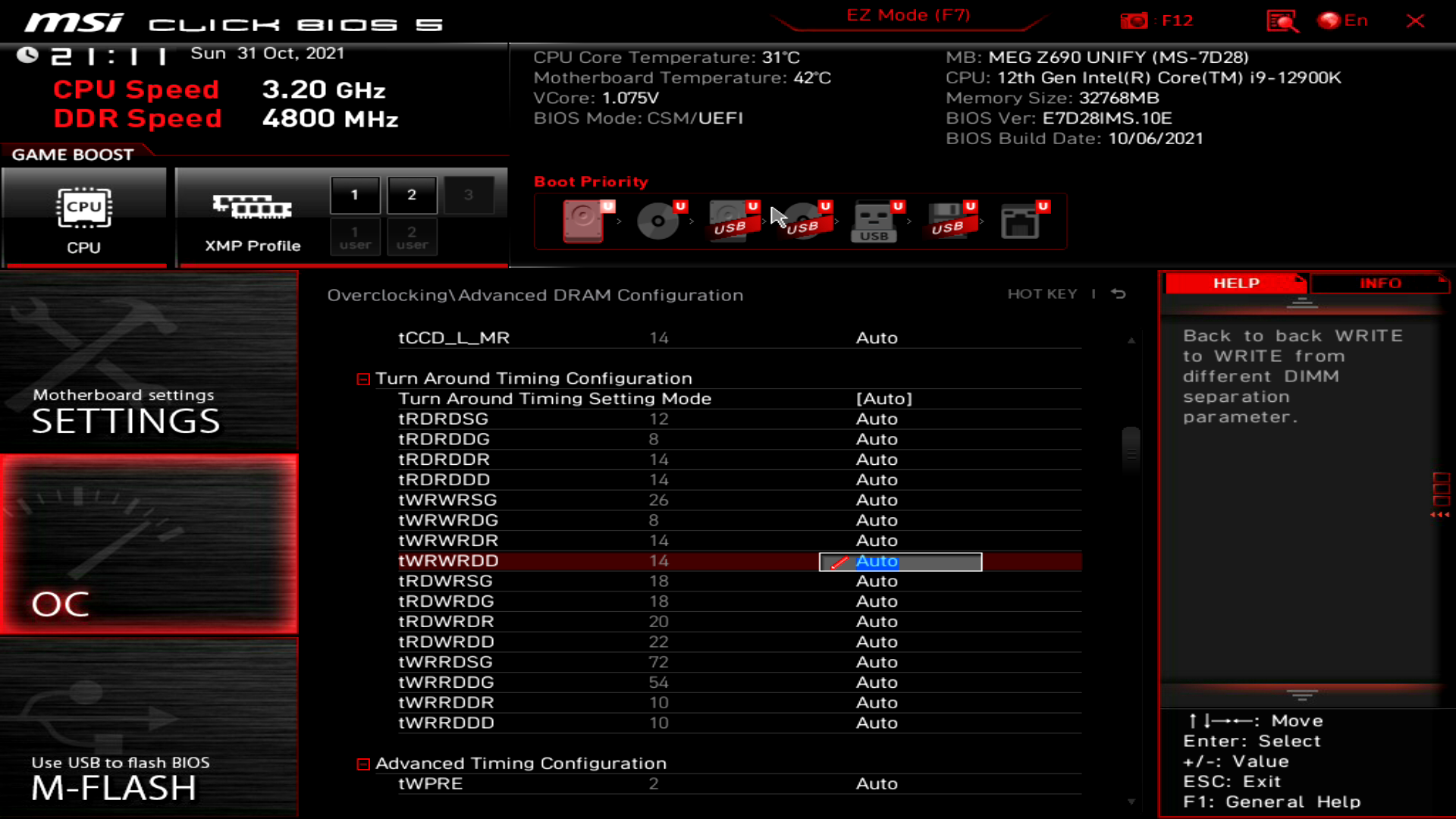

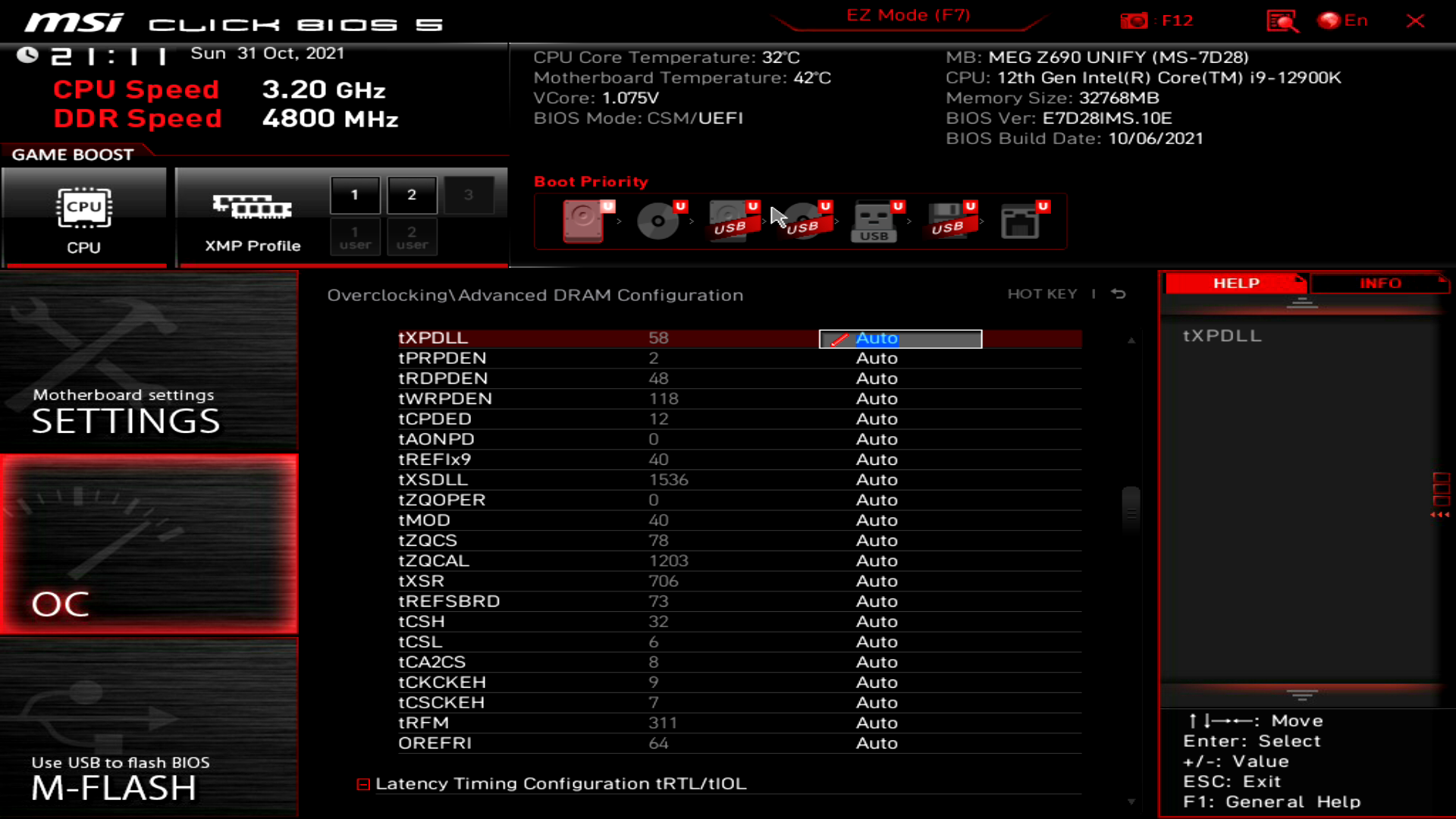

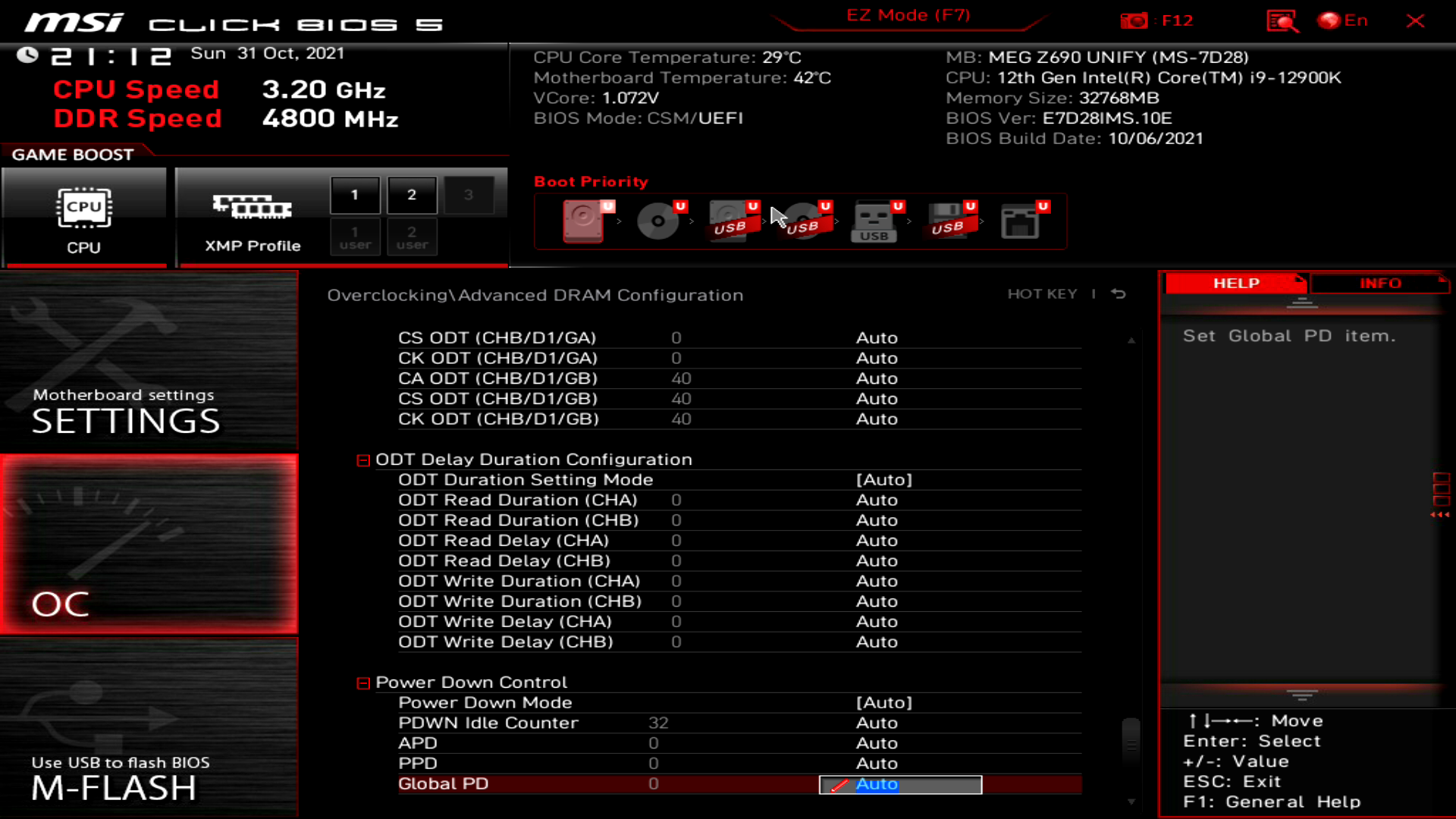

В плане таймингов памяти материнская плата снабжена не просто тонкими настройками, это тончайшие настройки, которые даже у матерого оверклокера могут вызвать панику. С приходом DDR5 все стало еще сложнее.

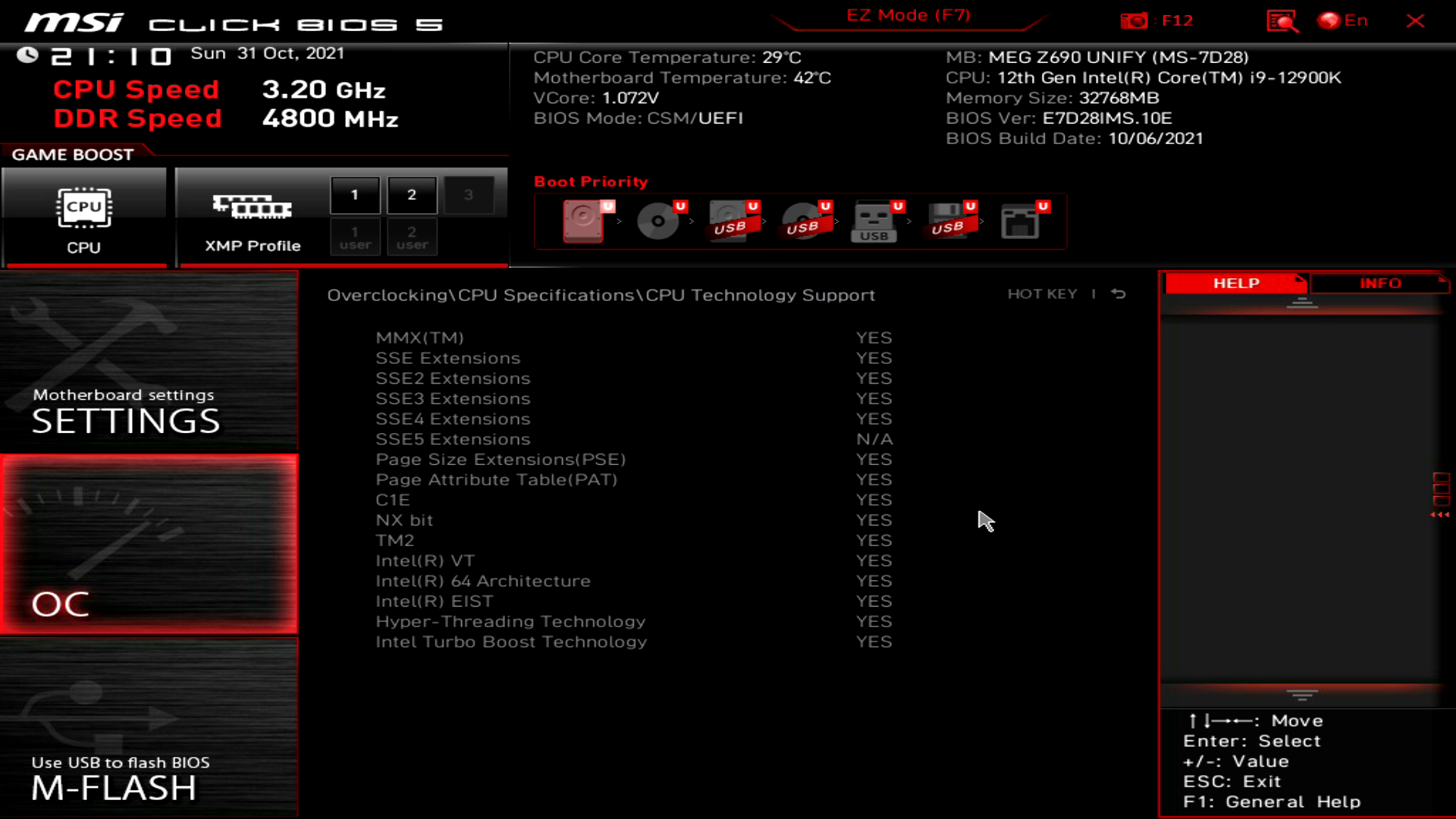

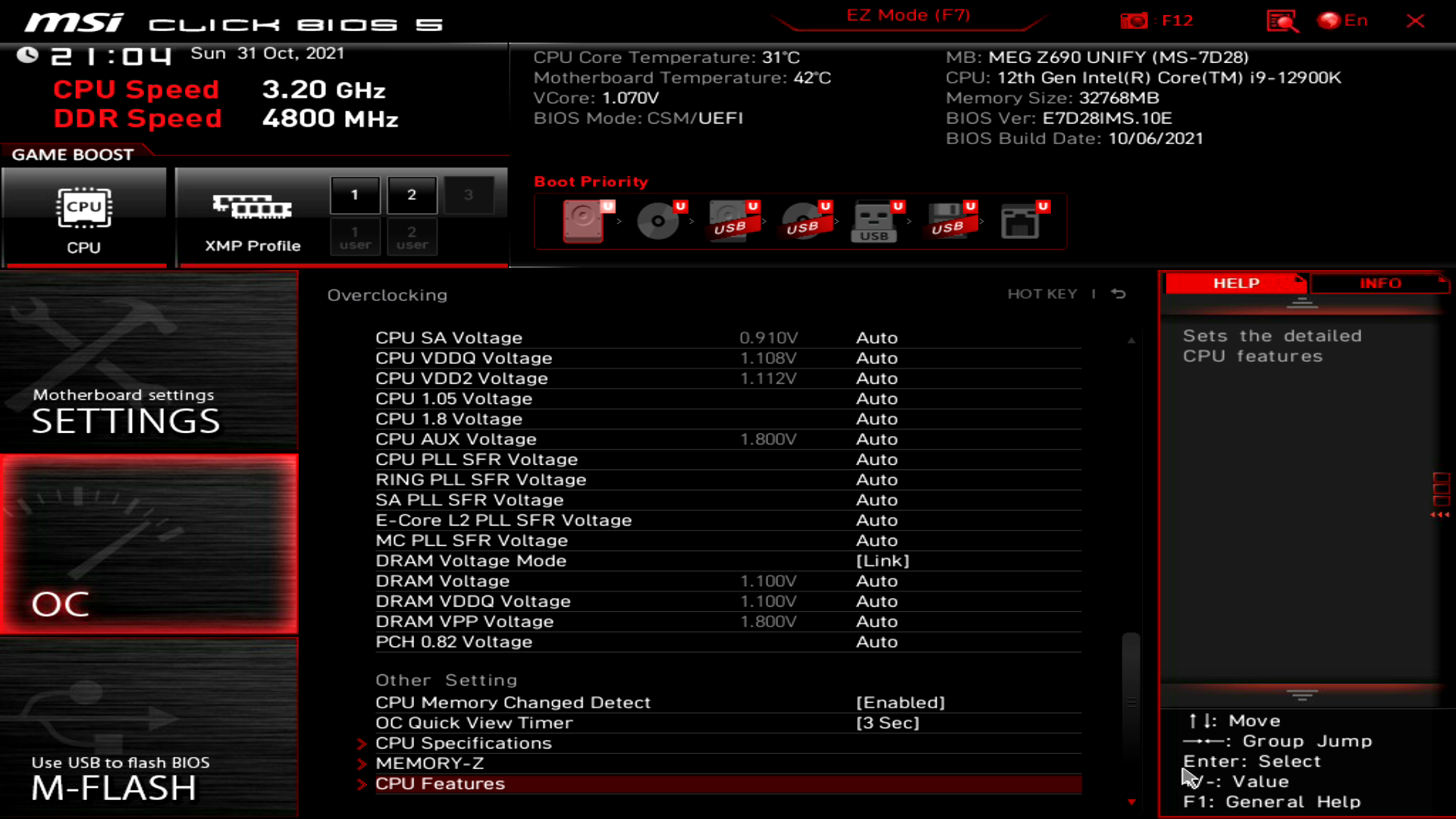

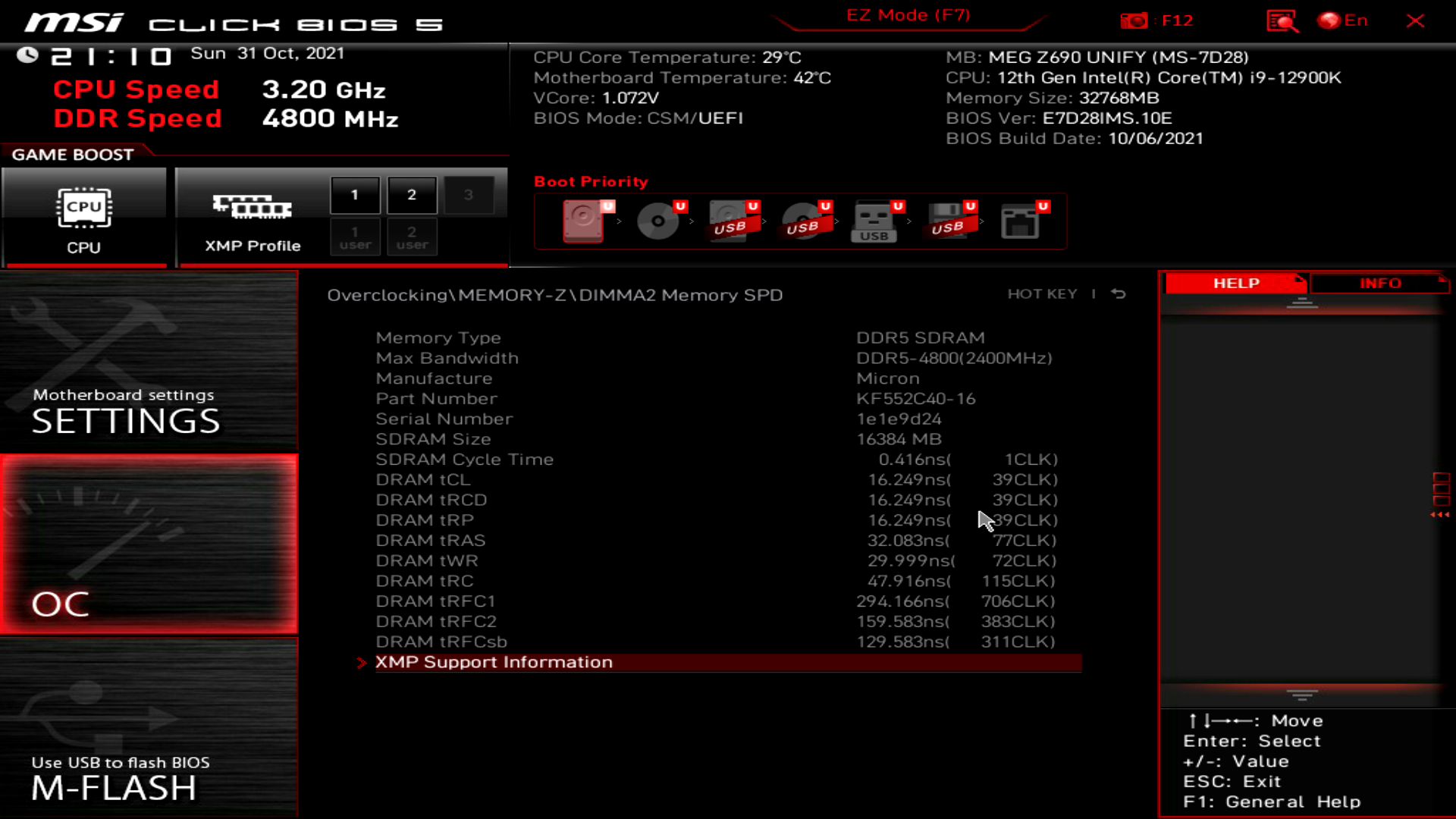

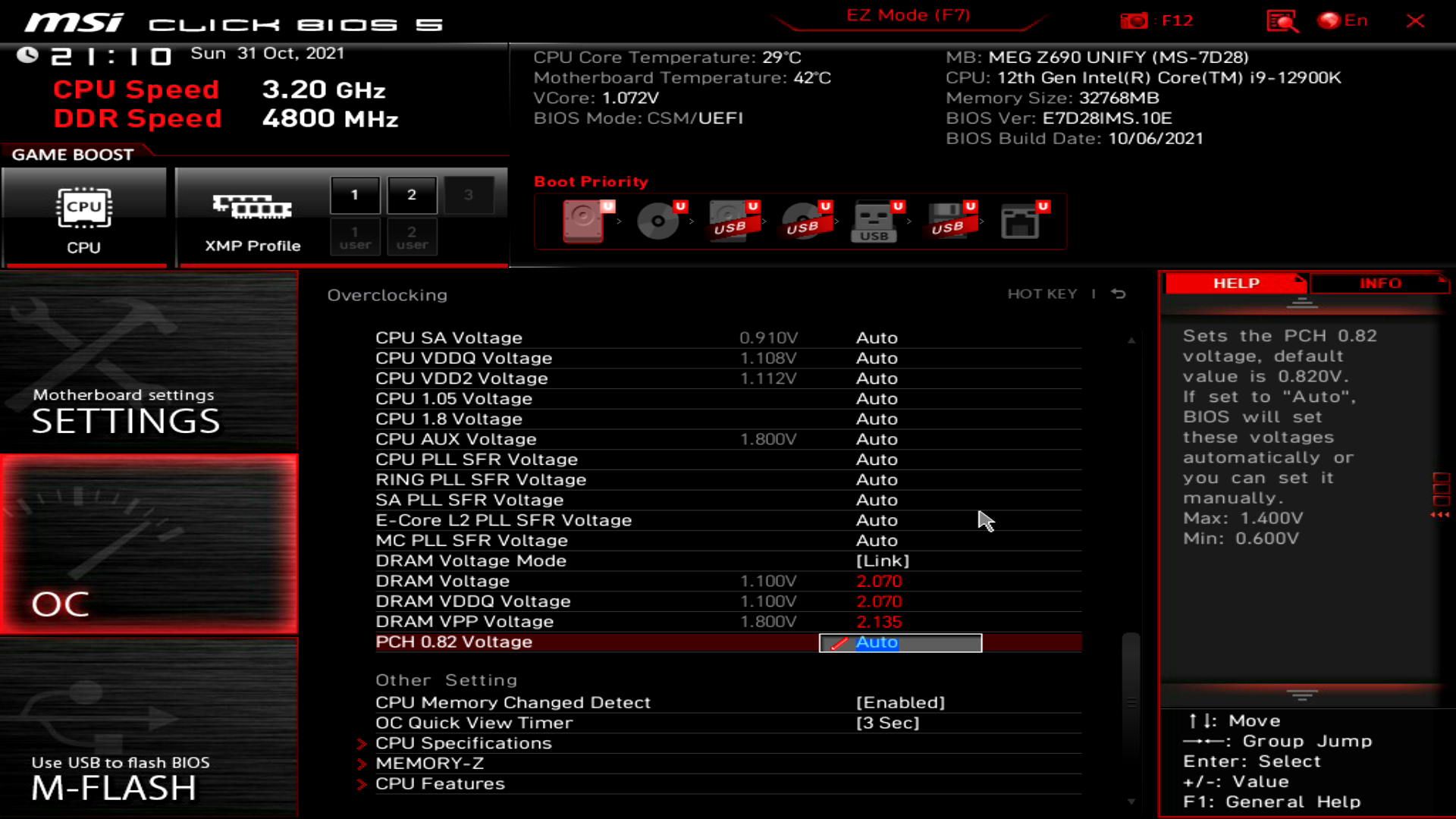

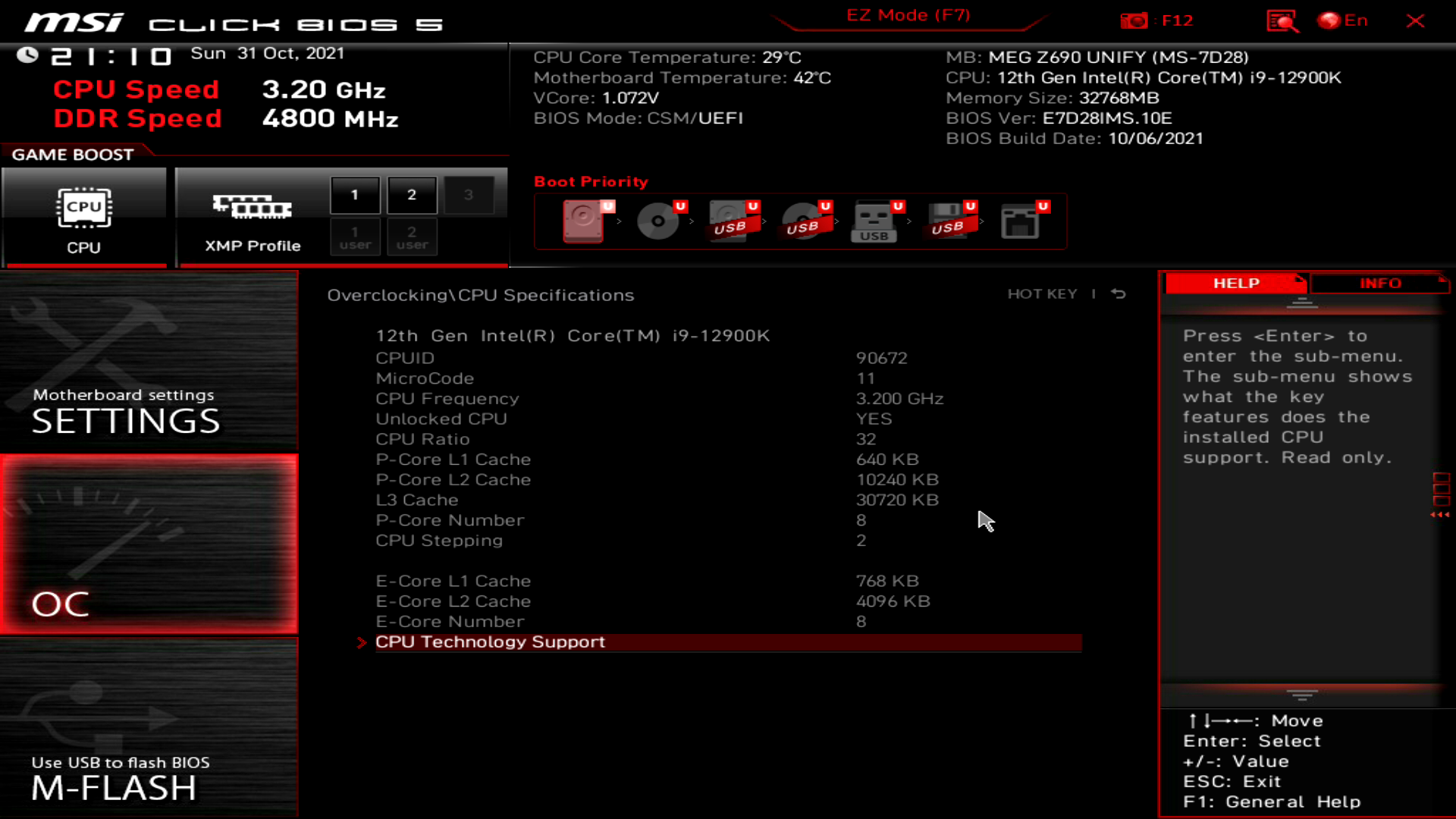

Вот настолько серьезной стала ситуация, а tREFi управляется в диапазоне до 262143 — четырехкратное увеличение на фоне DDR4. После памяти идет управление напряжениями на многих узлах, диапазон регулировки возможен далеко за пределами безопасного использования и рациональности, например на CPU Core Voltage можно подать до 2,155 В, а на память до 2,07 В. Опасные напряжения отмечены красным шрифтом. Еще ниже блок информации по памяти, поддерживаемыми CPU инструкции, и другое.

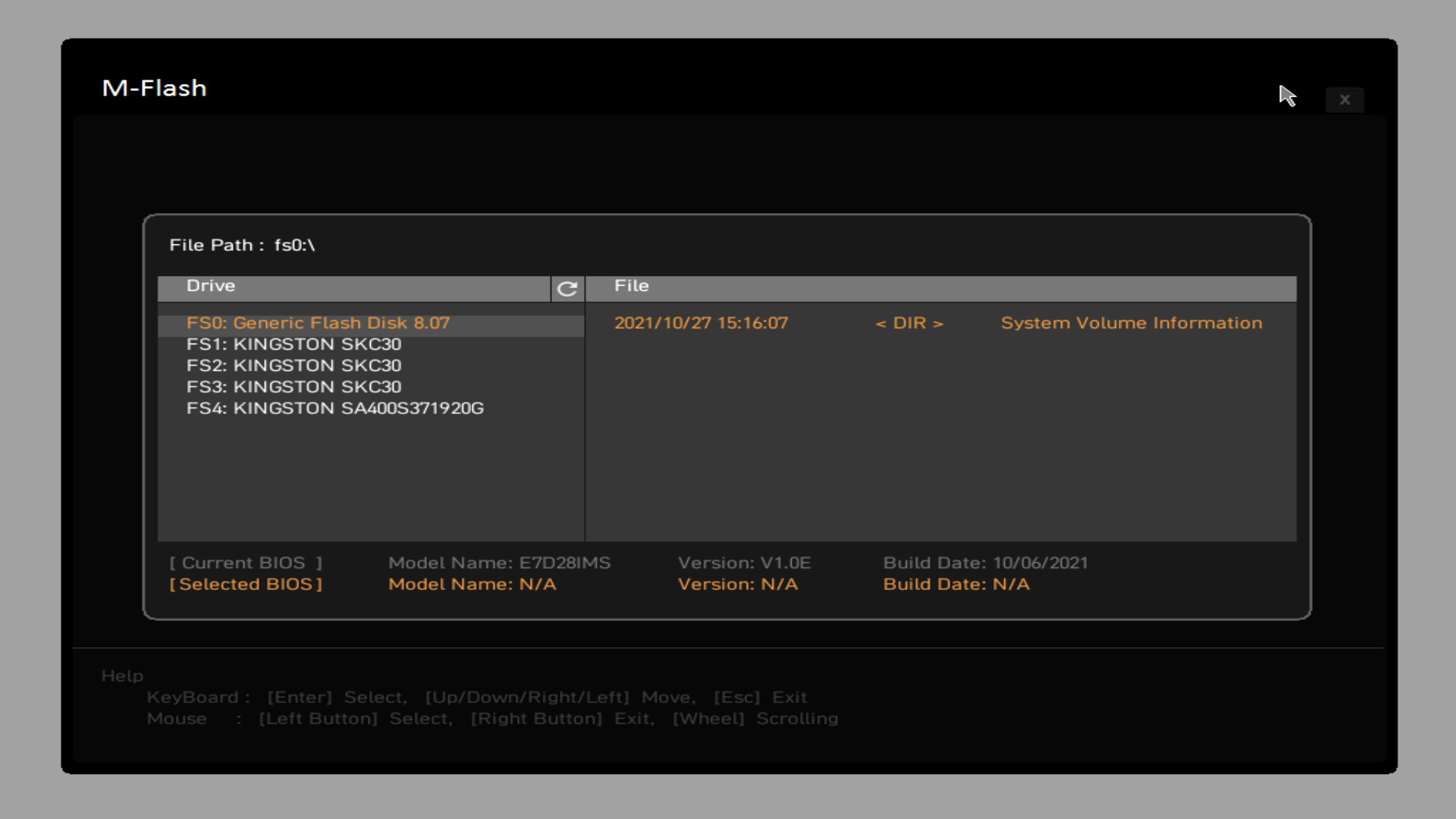

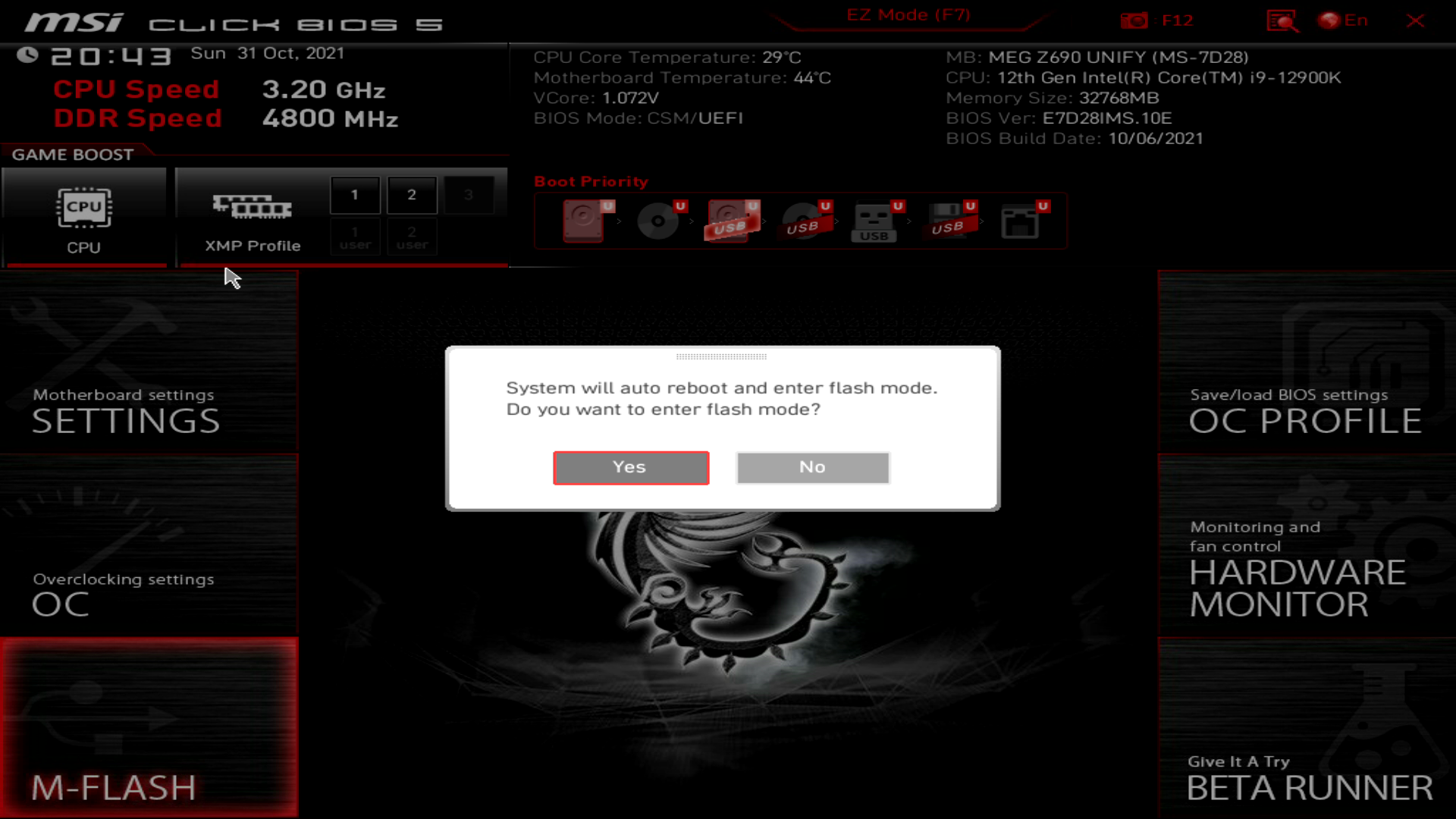

M-Flash по сути является кнопкой, а не разделом, он запускает плату в режиме M-Flash для замены прошивки.

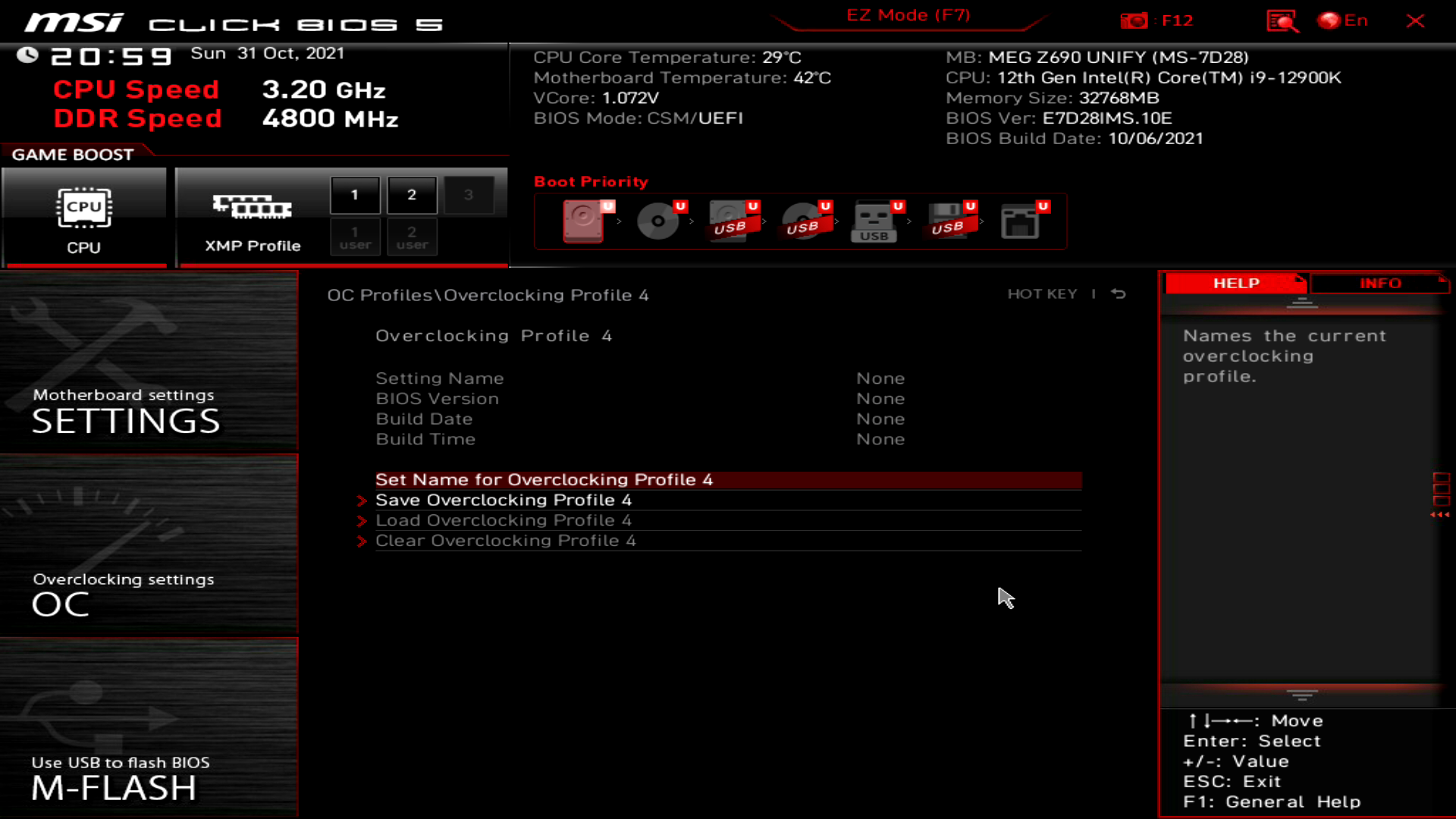

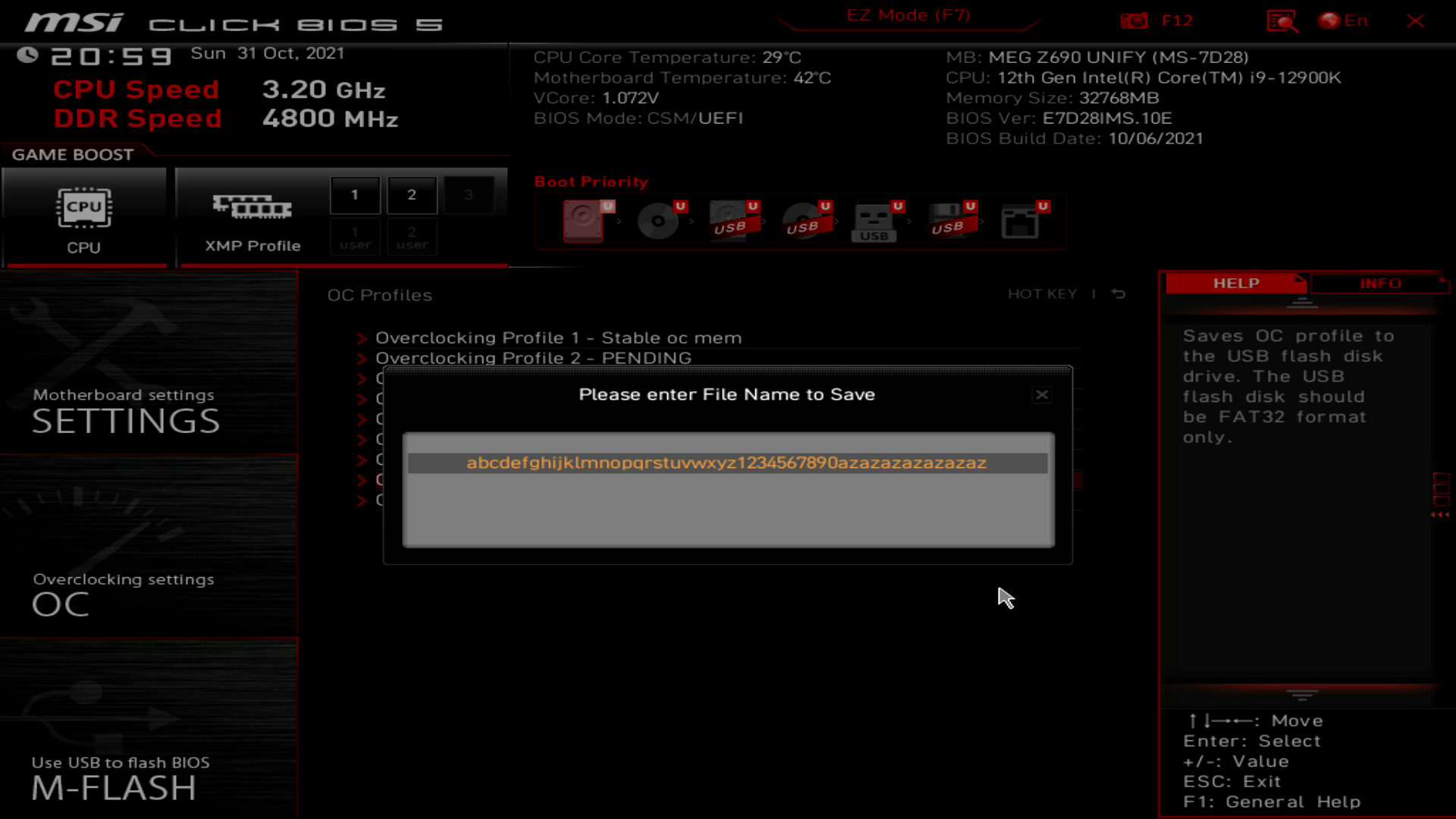

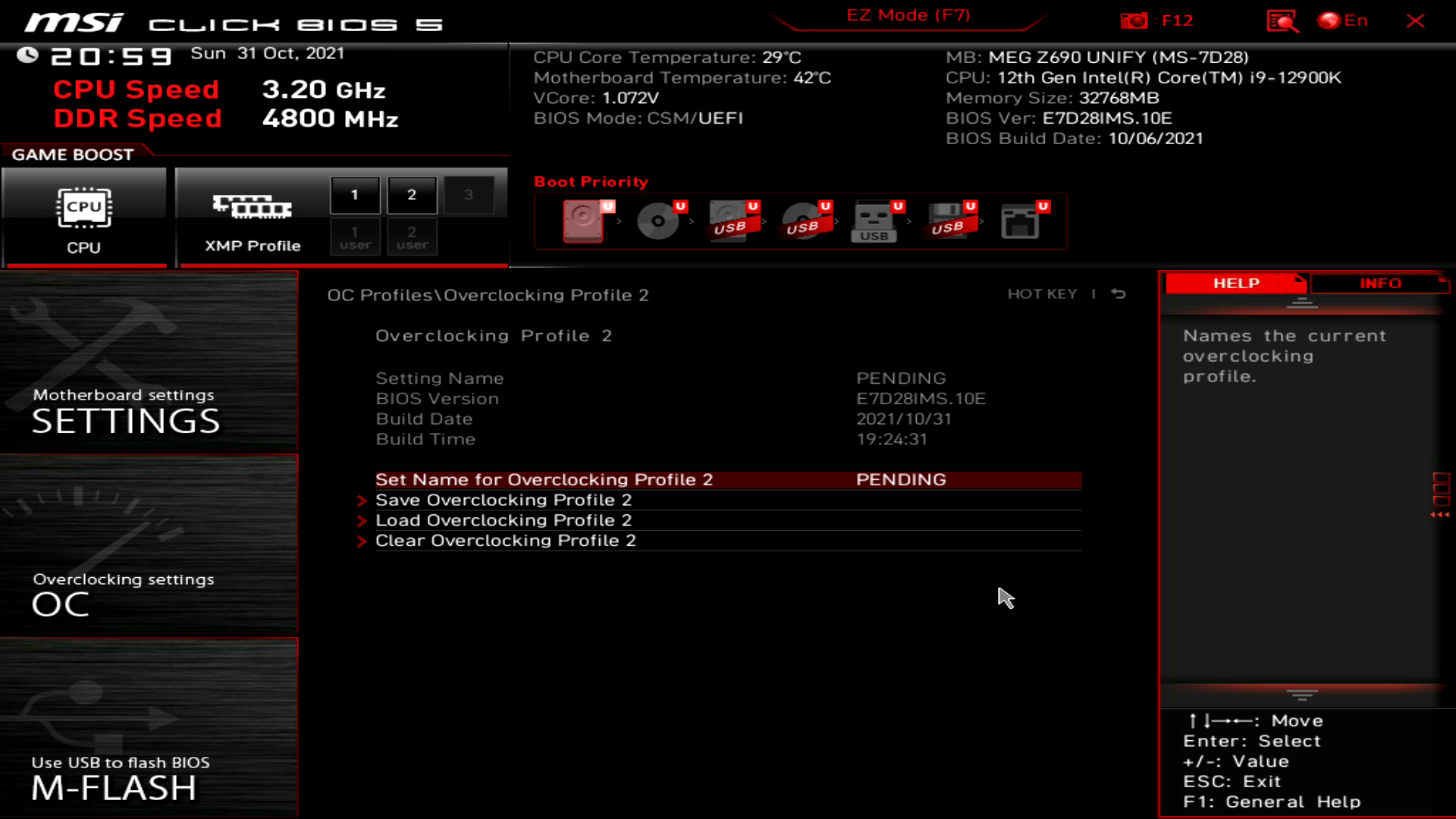

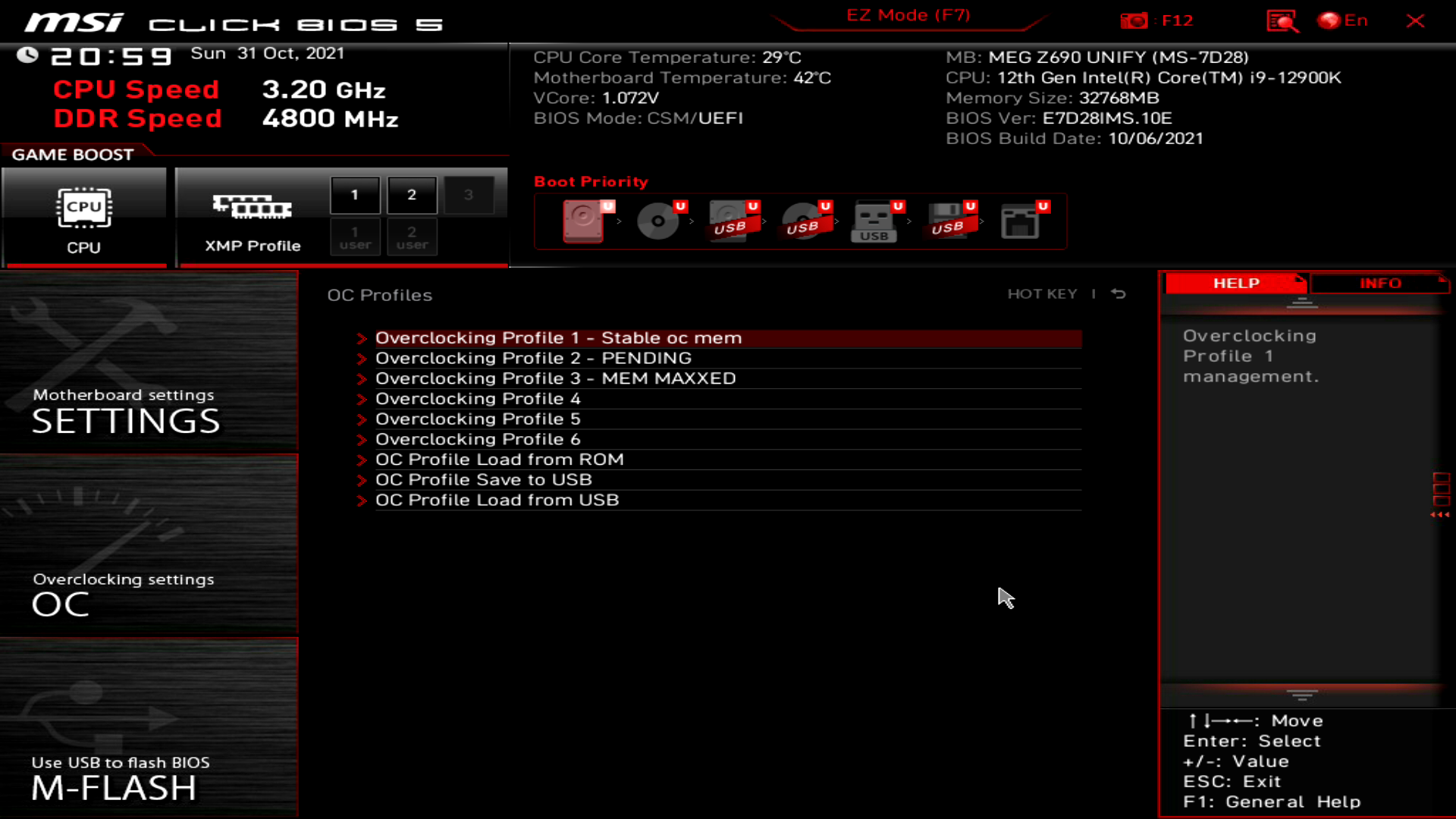

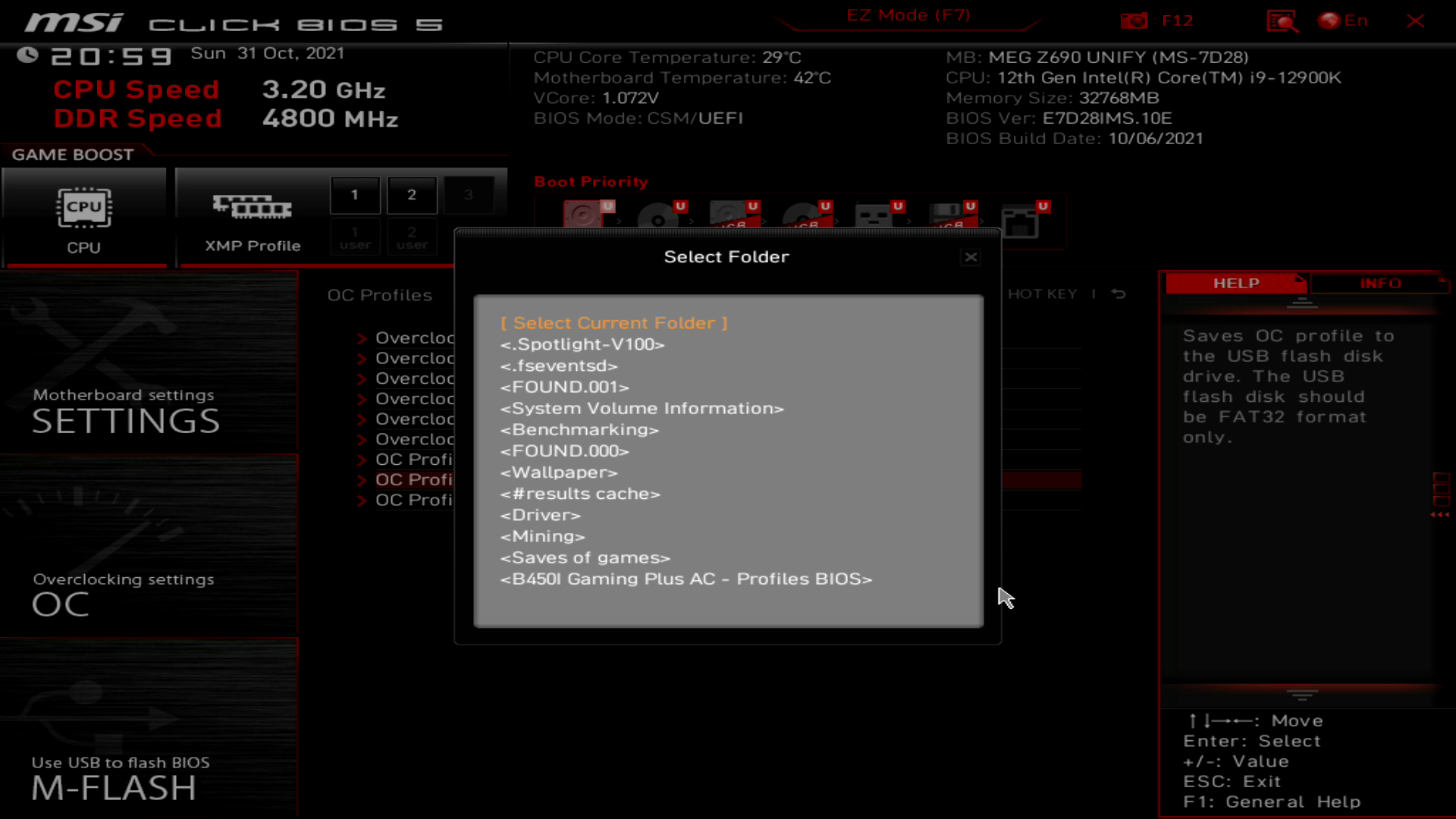

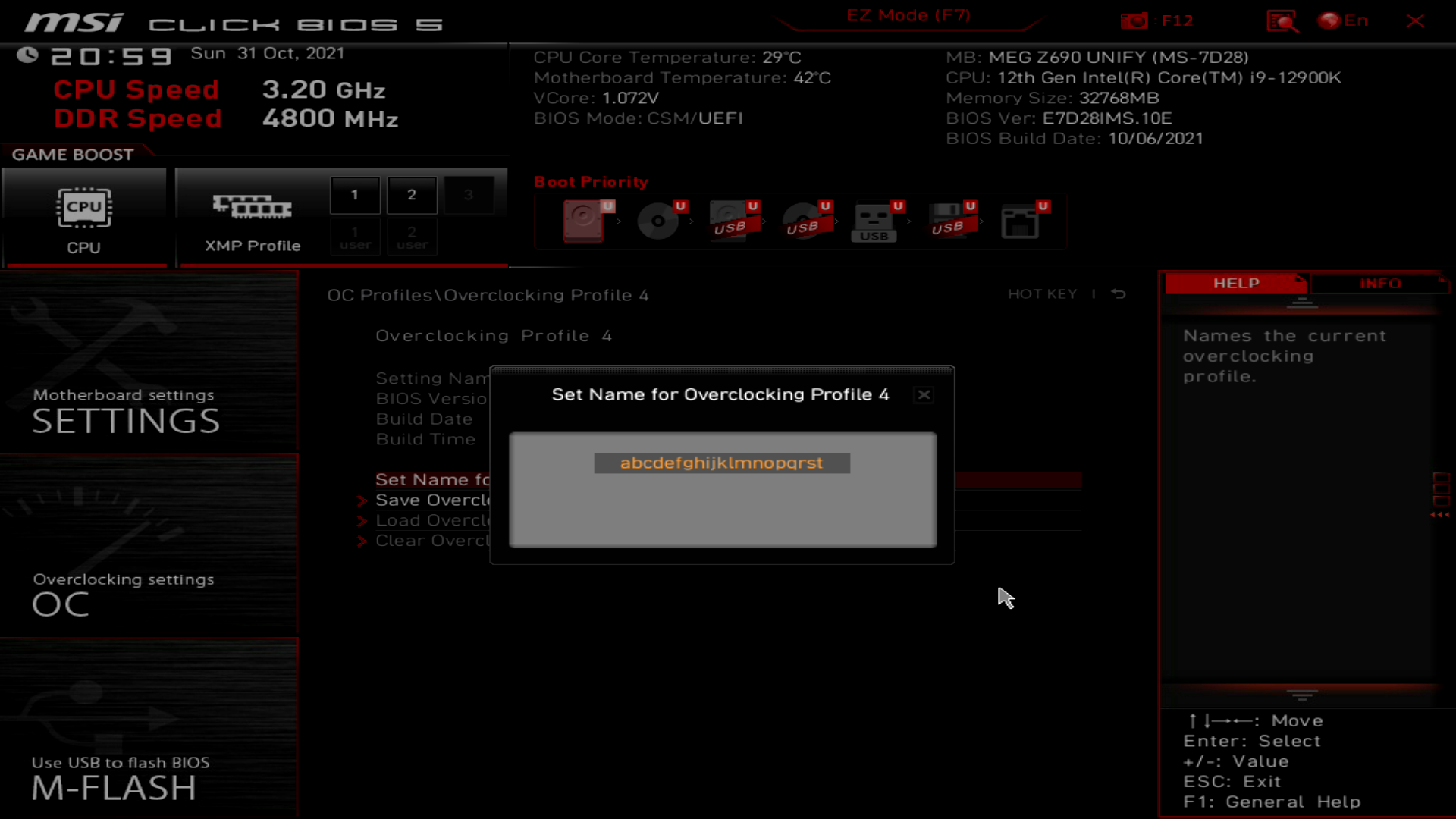

Раздел OC Profile — это инструментарий для сохранения, импорта-экспорта настроек. Во внутренней памяти может храниться до шести профилей, максимального количества символов для имени более чем достаточно. Профили можно импортировать или экспортировать через USB, символов для имени становится еще больше.

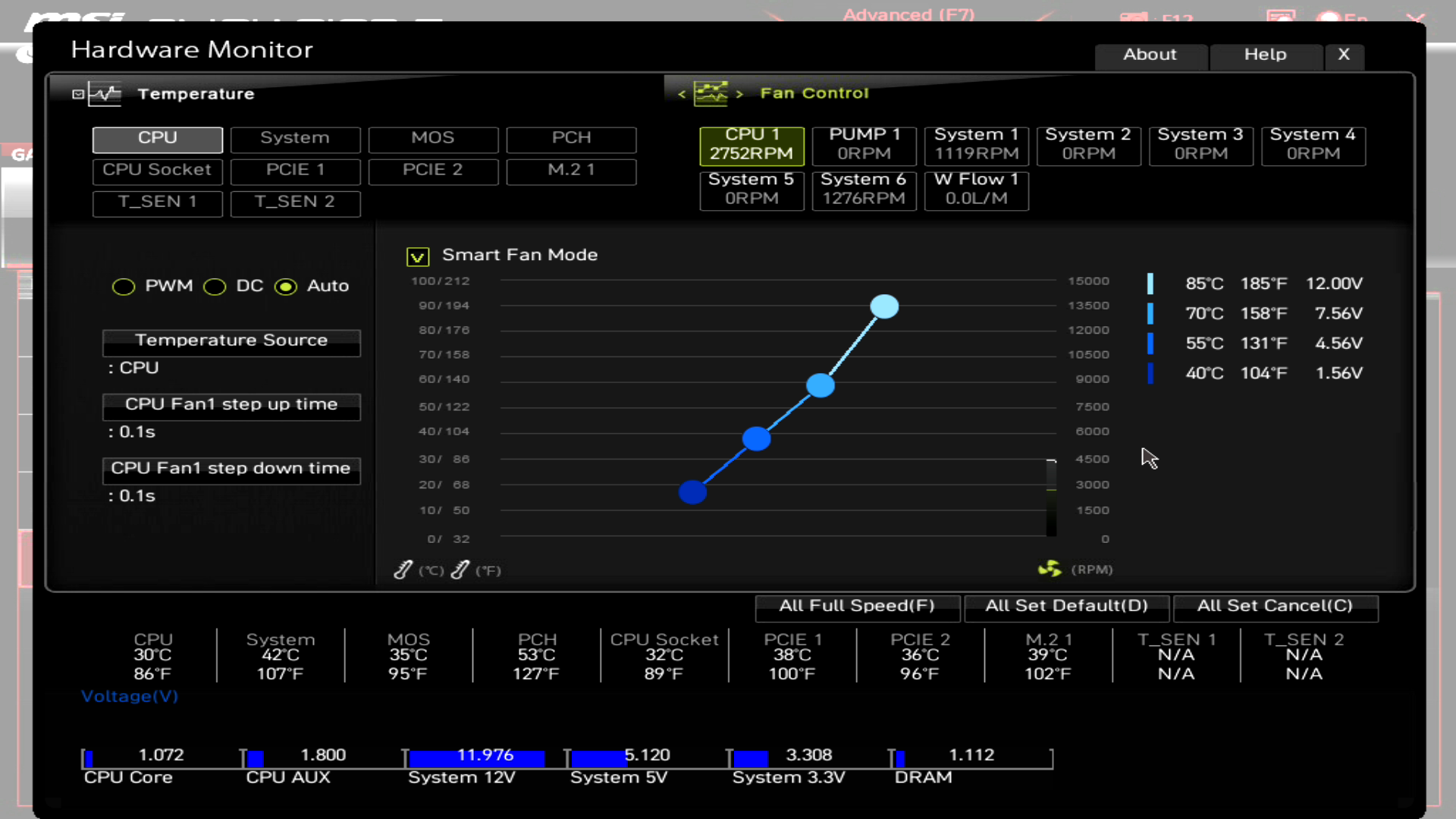

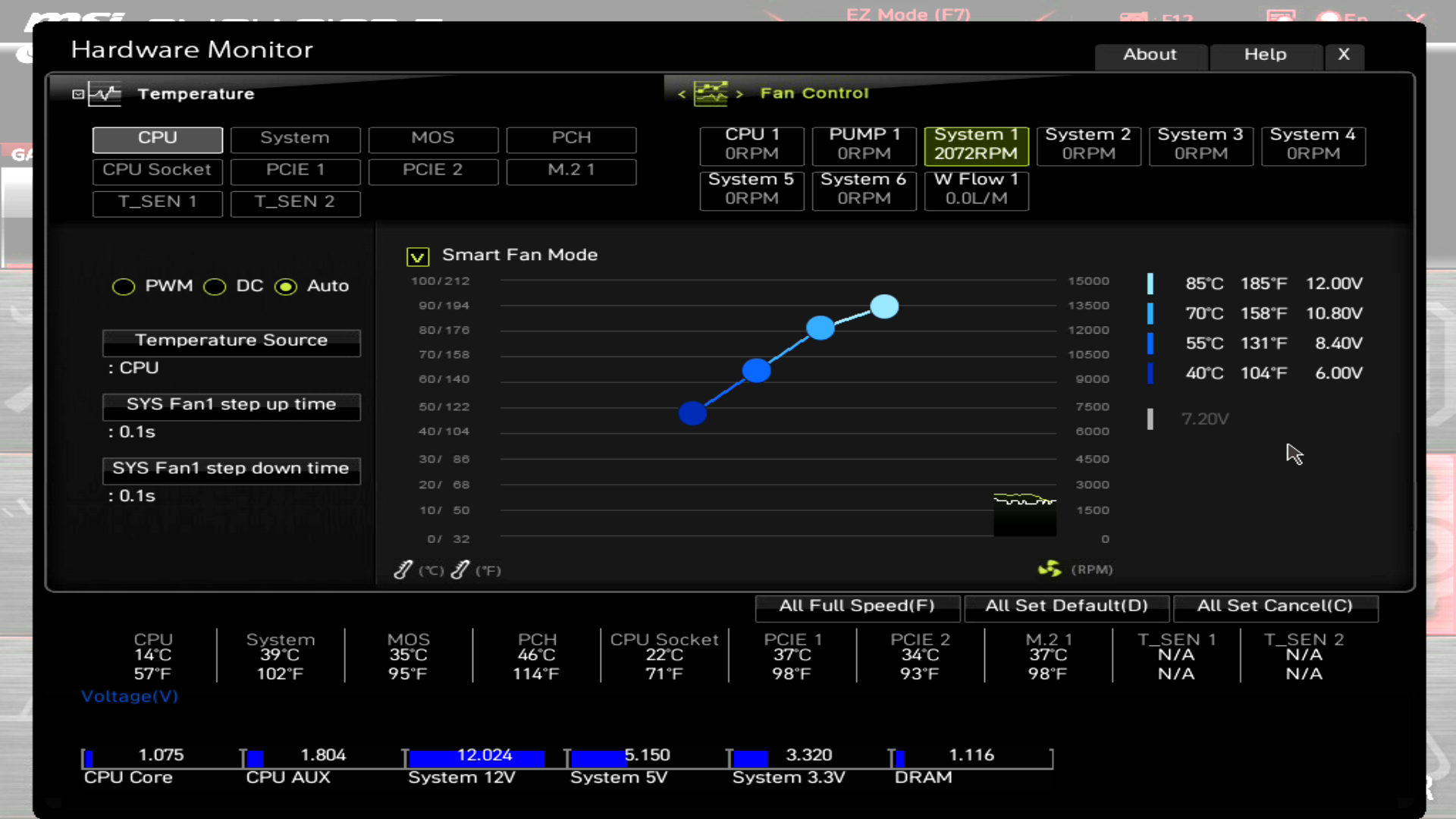

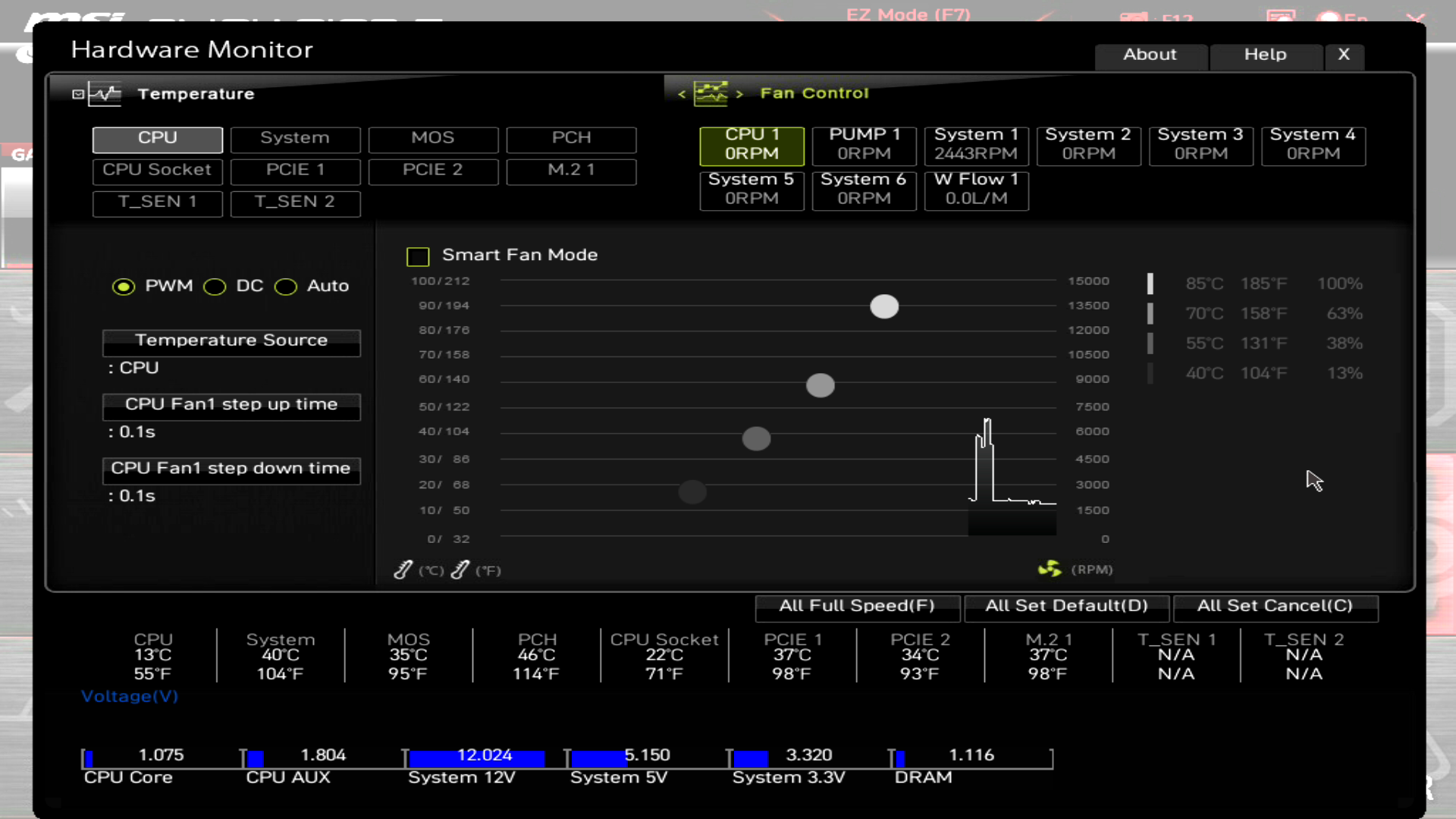

Раздел Hardware Monitor позволяет получить актуальную информацию по напряжениям и температурам и тонко настроить алгоритмы управления вентиляторами. Всего у платы есть девять независимых узлов регулировки, а также 10 датчиков температуры.

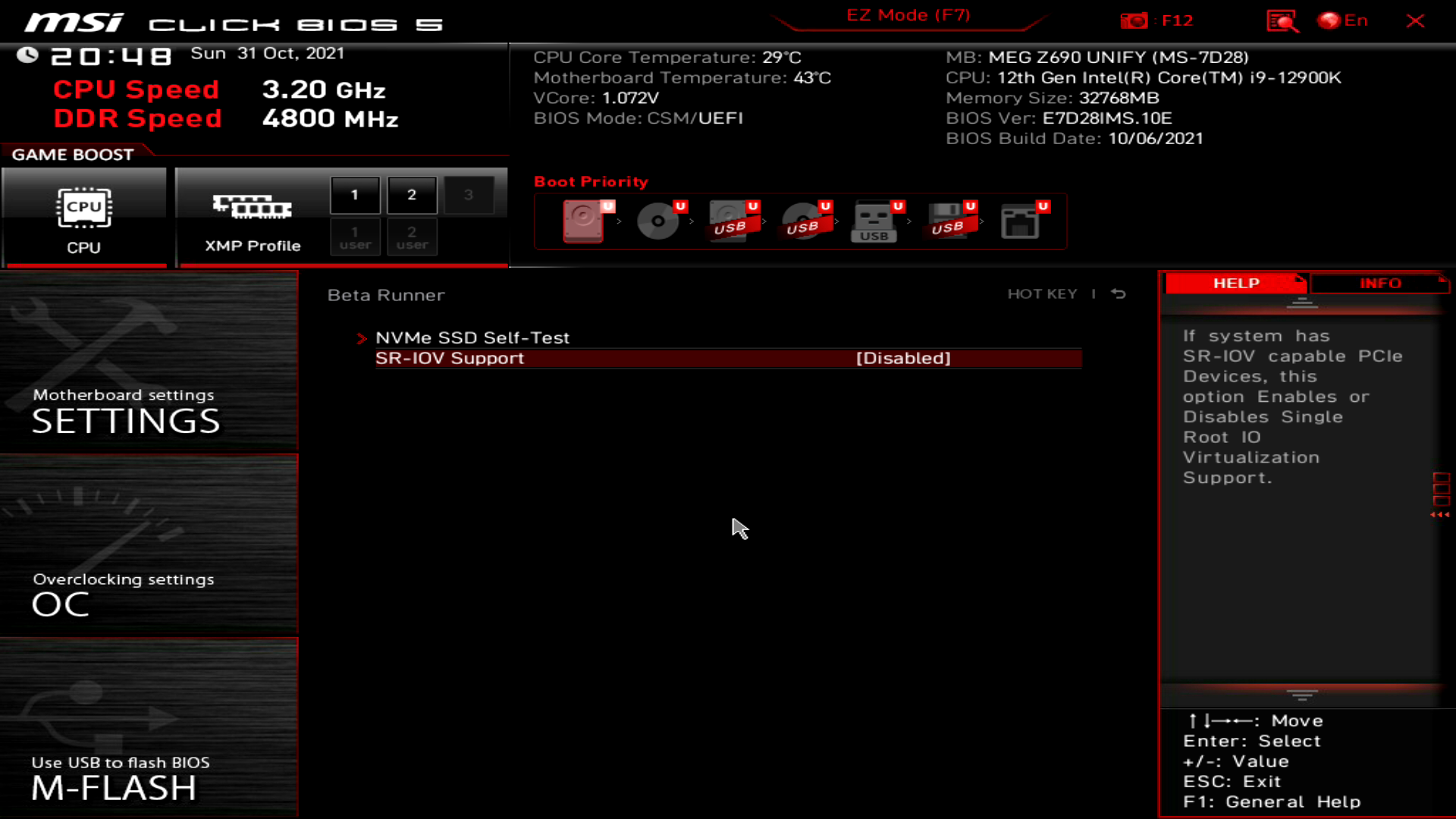

Beta Runner самый грустный из всех, и не ясно почему эти две опции (одна из которых дублируется в разделе Motherboard Settings) заслужили целый отдельный раздел. Что ж, наверное, будущие прошивки значительно его расширят.
Комплектное ПО
| Программное обеспечение | |
|---|---|
| Фирменное | MSI Center (Creator Mode, Duet Display, Game Highlights, Gaming Mode, LAN Manager, Live Update, Monitor (System Info), Mystic Light, Speed Up (X Boost), Sound Tune, Super Charger, True Color, User Scenario) |
| Дополнительное | CPU-Z MSI GAMING |

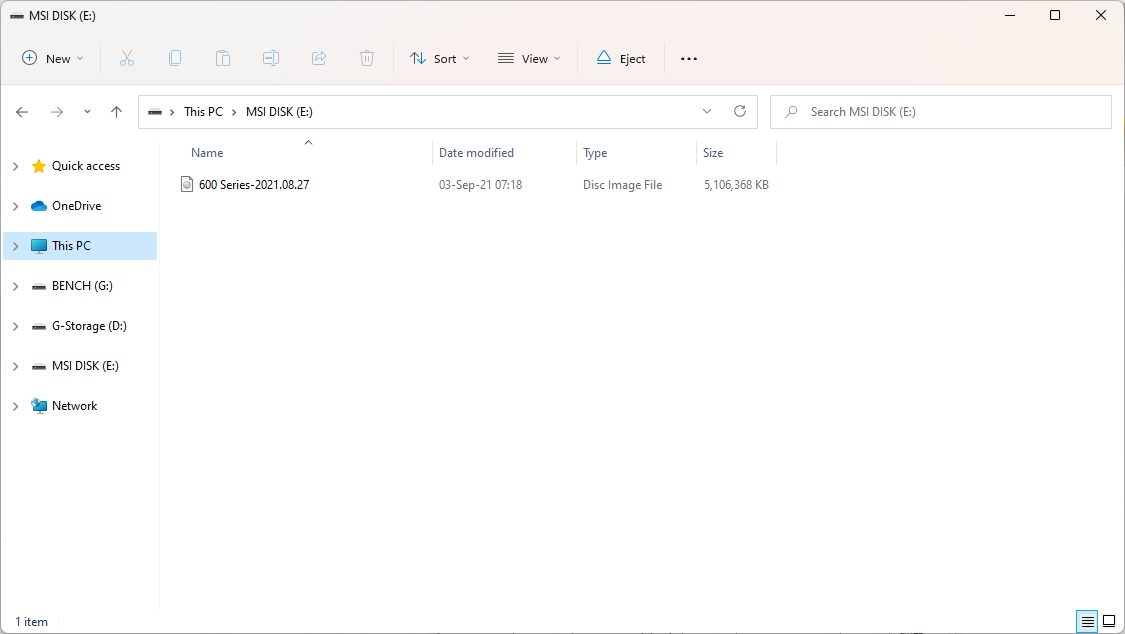

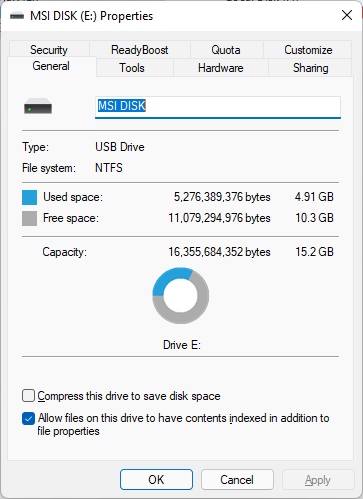

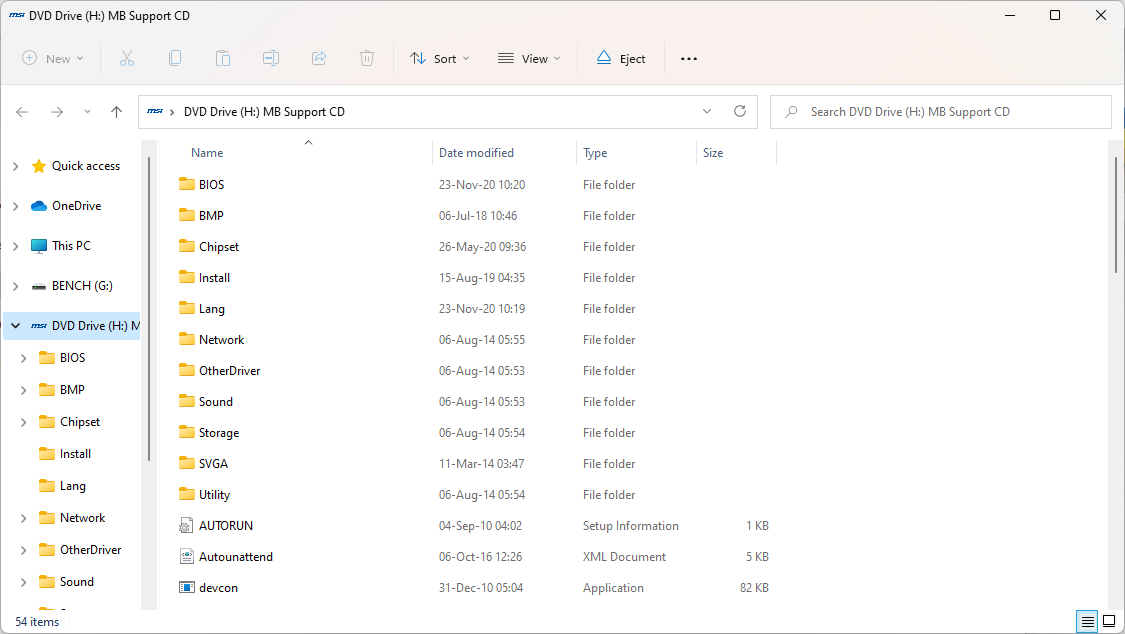

Оное поставляется на комплектном USB-Flash накопителе объемом 16 ГБ, внутри него .ISO образ, содержащий все необходимое.
Накопитель разблокирован, ничто не мешает хозяину материнской платы использовать его в своих целях, в том числе полностью удалить этот образ. В нем собраны необходимые драйверы, фирменное ПО MSI Center (по сути, это приложение для Microsoft Store).

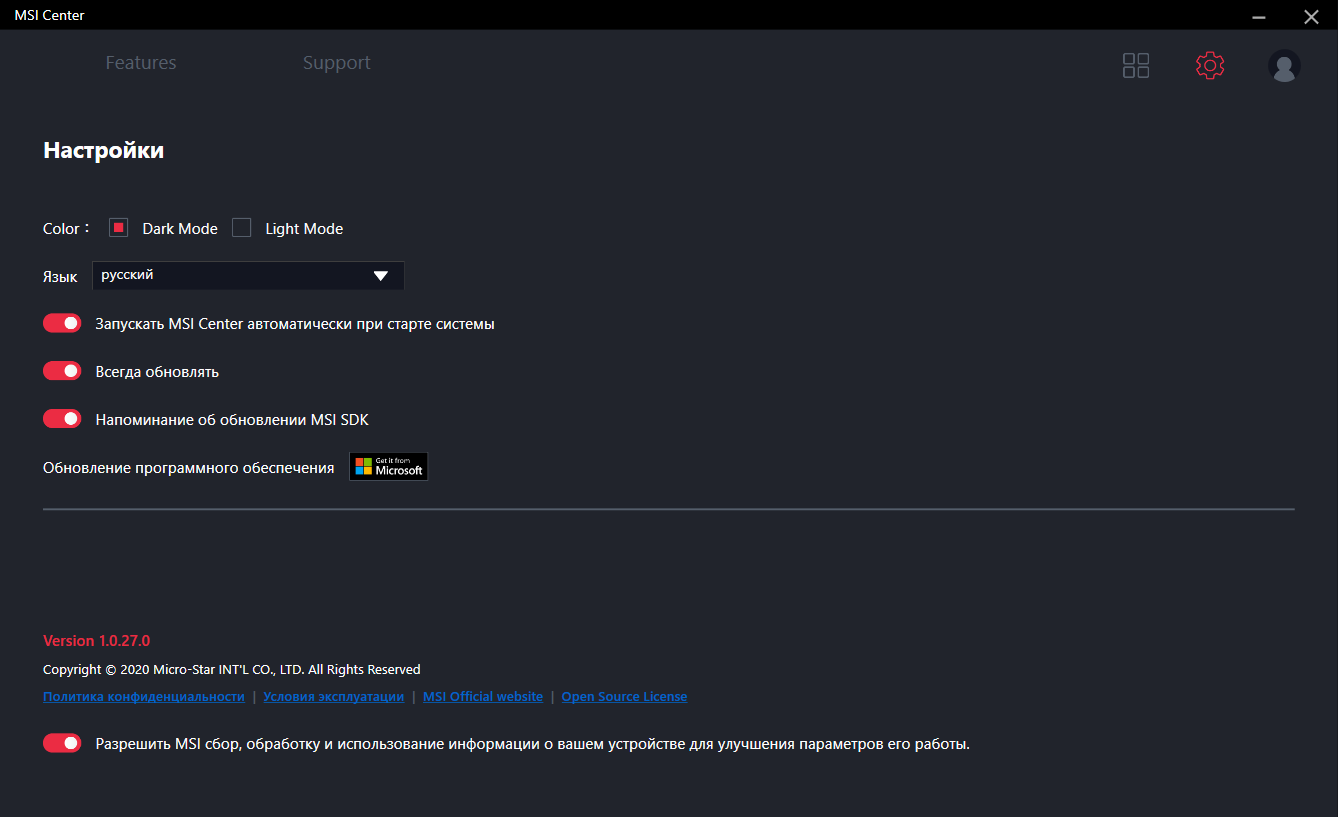

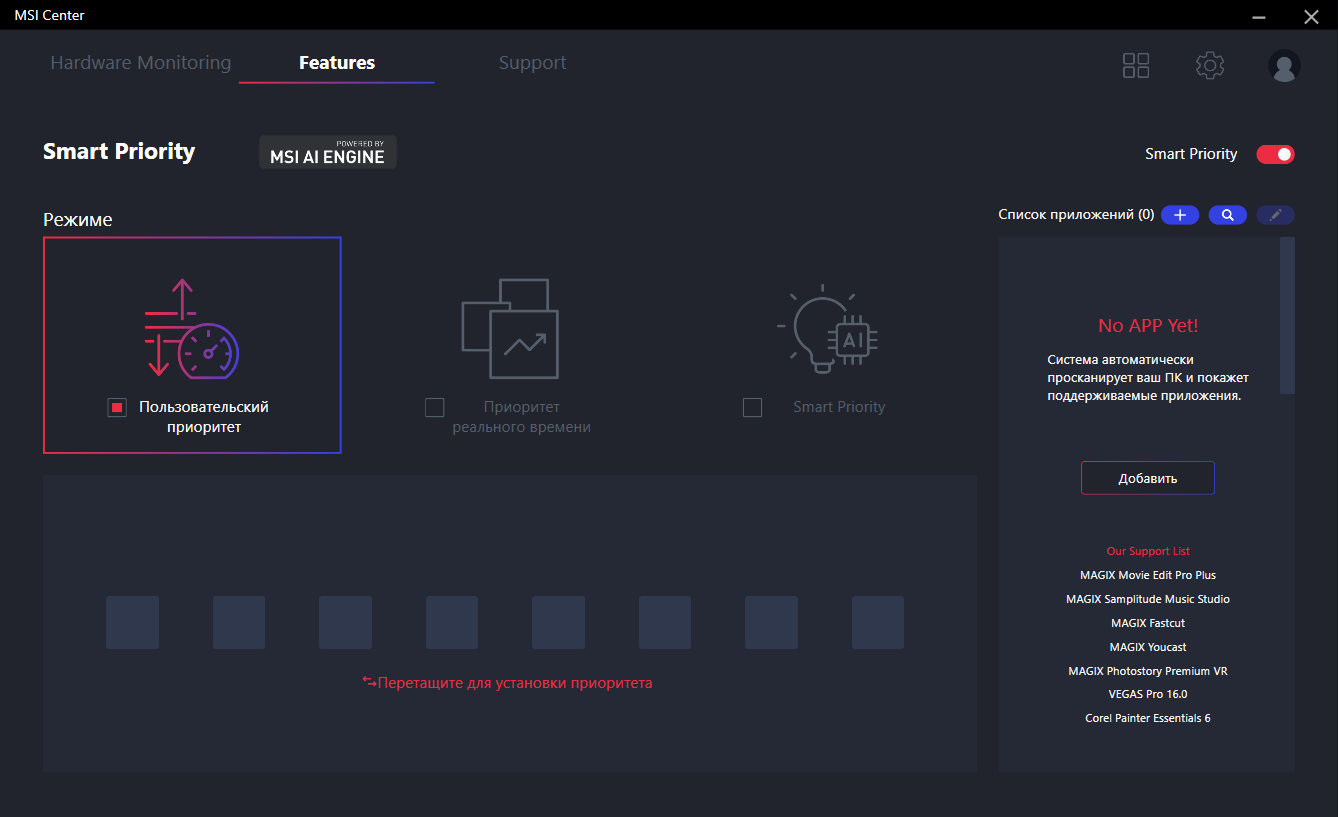

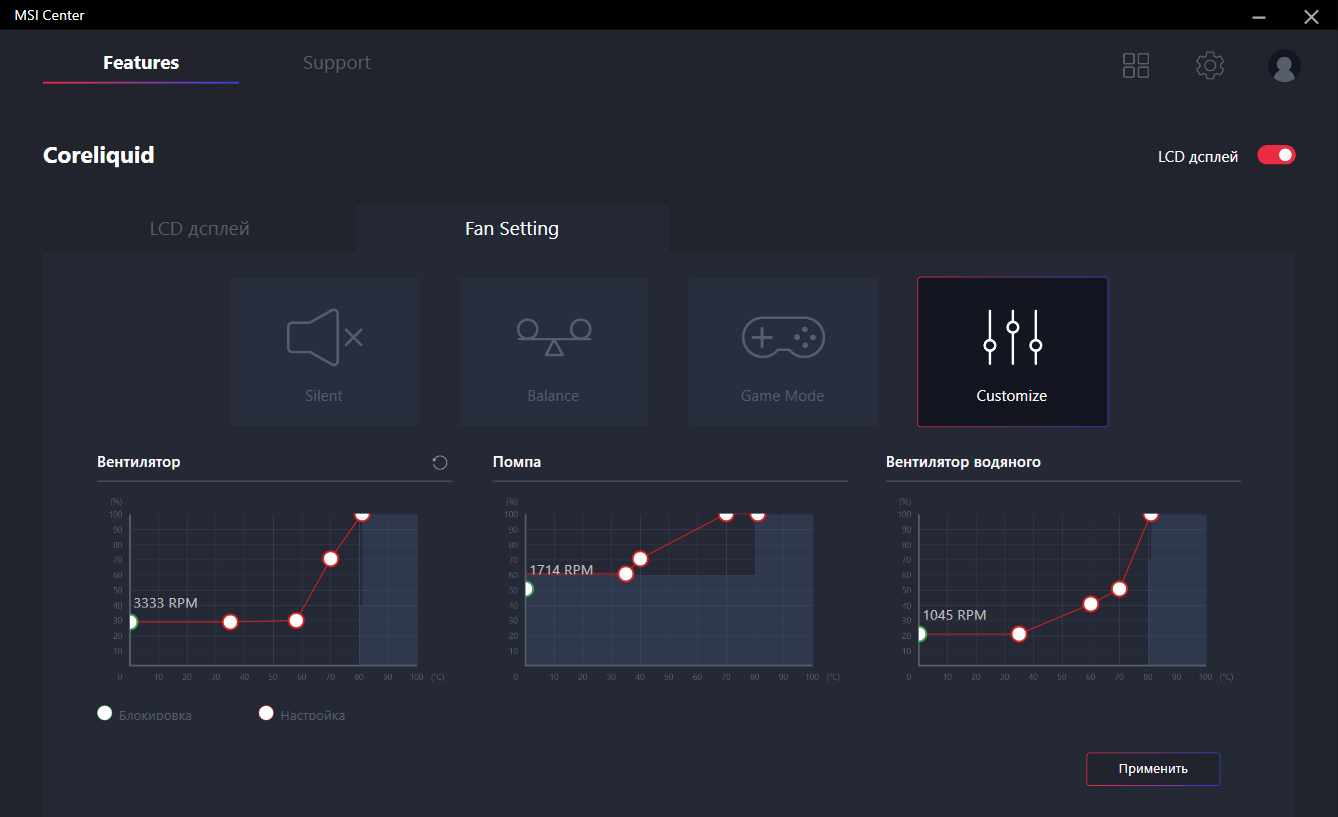

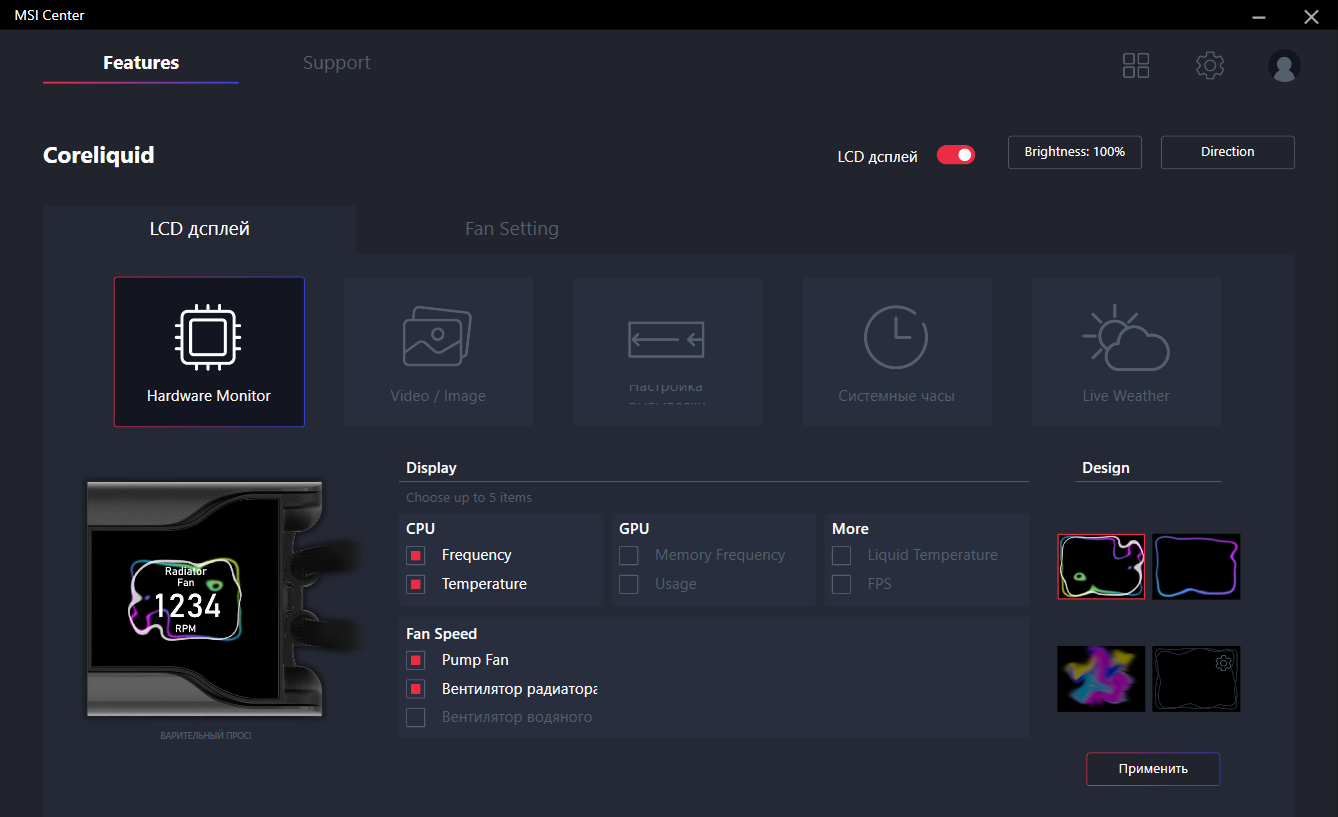

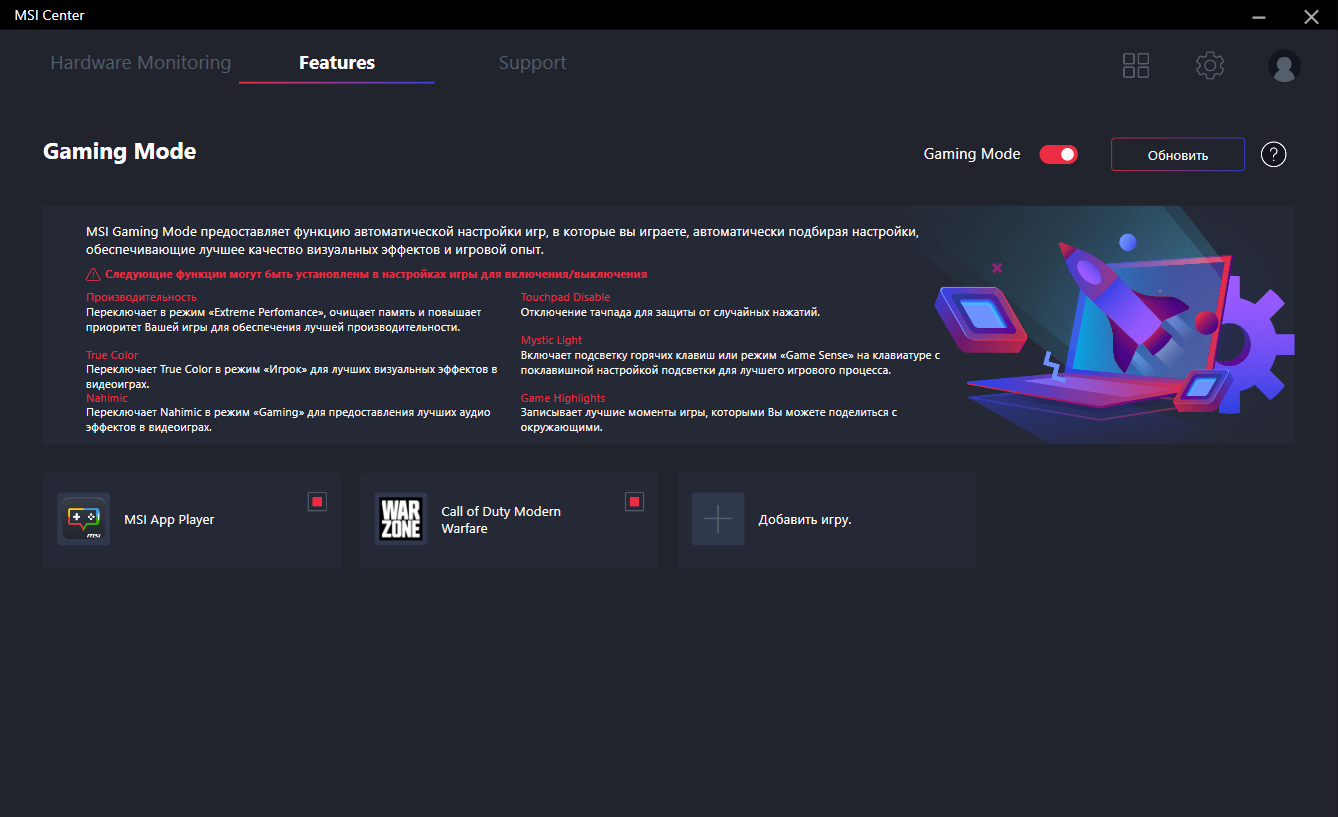

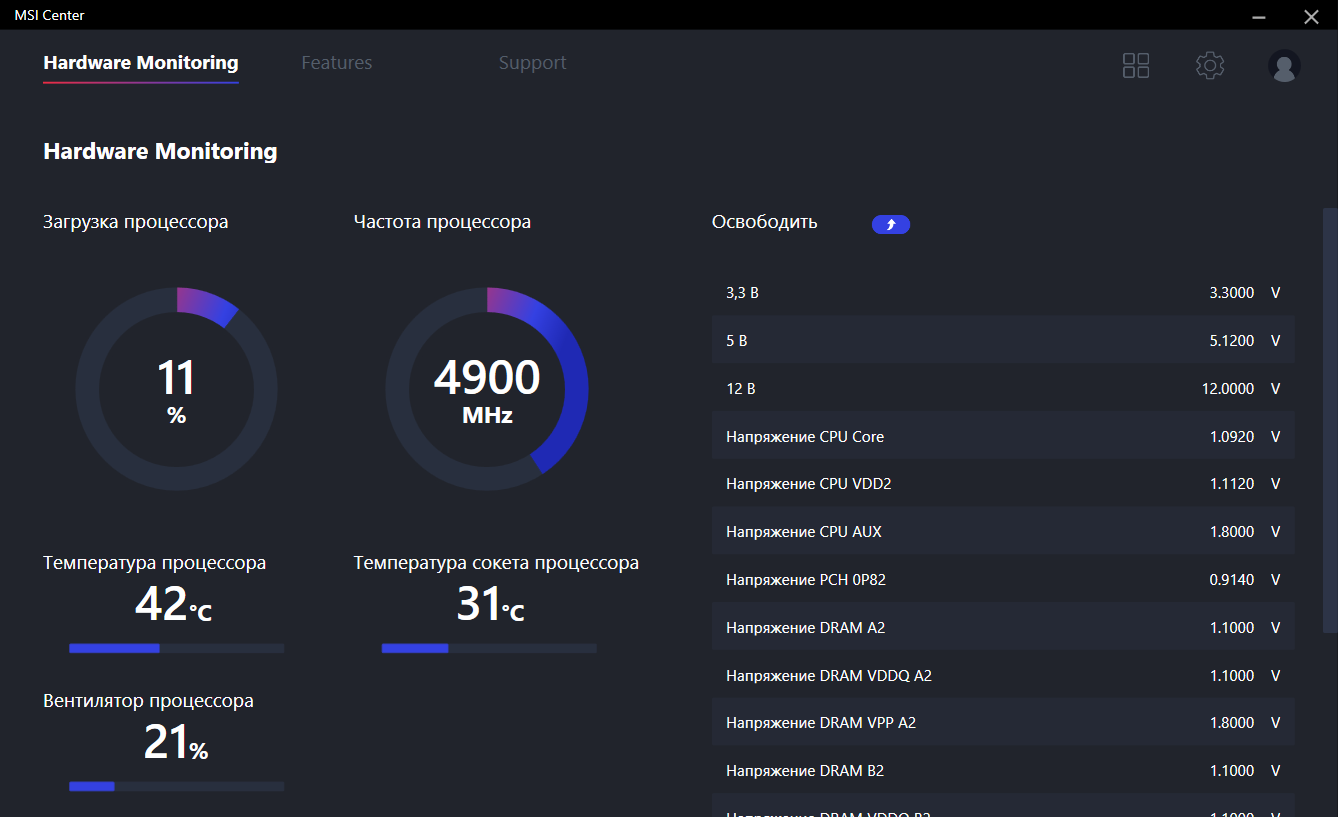

MSI Center — это модульная конструкция, так что пользователь сам выбирает что ему нужно, а что нет. Более детально с MSI Center можно ознакомиться в этом обзоре.
