Обзор материнской платы MSI MEG Z390 Ace. Подрывные работы

Конкуренция на рынке материнских плат побуждает производителей к поиску новых подходов с целью привлечения внимания потенциальных покупателей. Так, специалисты MSI почерпнули вдохновение на рынке устройств под процессоры AMD Ryzen, разработав плату, где, за счёт упразднения группы напряжения iGPU, вышло усилить преобразователь CPU Voltage. Мощный VRM и полноценное оснащение периферийной обвязкой причислило новинку к старшей серии продуктов MEG, прежде известной как Extreme Gaming.

MSI MEG Z390 Ace

Изделие высокого статуса оснащено набором кнопок, контактными площадками для замера напряжений, также имеется многопозиционный механический активатор упрощённого разгона процессора. Звуковая часть может похвастаться отдельным чипом ЦАП, сетевой контроллер — игровой Killer E2500, предустановлен и адаптер беспроводных сетей. Иллюминация не из простых, словом, всего сразу и не упомянуть, перечень возможностей продукта находится в нашей сводной таблице.

Модель MSI MEG Z390 Ace (MS-7B12 VER:1.0)
Официальная страница продукта в Сети msi.com
Чипсет Intel Z390
Процессорный разъём Socket 1151
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Coffee Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3733*/3866*/4000*/4133*/4200*/4266*/4300*/4400*/4500*(OC), максимум 64 ГБ
Слоты PCI-E 3 x PCI Express 3.0 x16 (x16+x0+x0, x8+x8+x0, x8+x4+x4)
3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110)
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280)
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280)
Встроенное видеоядро (в процессоре) Intel UHD 610/630
Видеоразъёмы
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (1x C), ASM3142)
6 х 3.1 Gen2 (4 разъёма на задней панели, Z390)
4 х 3.1 Gen1 (разъёмов на задней панели нет, ASM1042)
8 x 2.0 (4 разъёма на задней панели, Z390)
VR Ready +
Serial ATA 6 x SATA 6 Гбит/с (Z390)
RAID 0, 1, 5, 10 (SATA, Z390), 0, 1, 5 (M.2 PCI-E, Z390)
Встроенный звук Audio Boost HD:
Codec — Realtek ALC1220 (7.1, HDA)
DAC — ESS SABRE9018Q2C
S/PDIF Оптический (выход)
Сетевые возможности Rivet Networks Killer E2500 (Gigabit Ethernet)

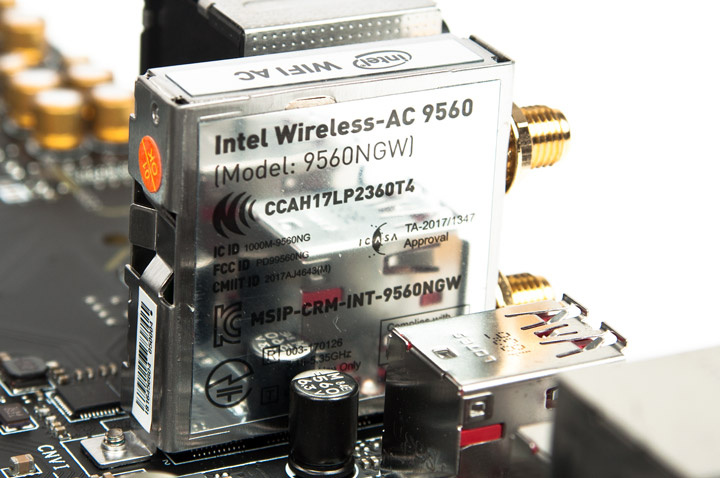

Intel Dual Band Wireless-AC 9560 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 5)
COM
TPM
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности POST-индикатор, контакты для измерения напряжения, EZ Debug LED (CPU, DRAM, VGA, BOOT LED), пара колодок для подключения лент RGB LED (+12V, 5050), пара колодок для подключения лент Addressable LED (+5V, WS2812B и Corsair), кнопки: Flash BIOS Button, Clear CMOS, Power, Reset; M.2 Shield, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI
Цена в рознице, $ 300

Упаковка и комплектация

Броское оформление — редкий трюк, используемый в нынешнее время, когда строгие тона встречаются чаще всего. Упаковка обычных размеров, хотя масса коробки немала, а ручки для облегчения процедуры транспортировки нет.

MSI MEG Z390 Ace

Сзади выполнены акценты на «железной» составляющей, оставив фирменное ПО без внимания, хотя его набор также немал.

MSI MEG Z390 Ace

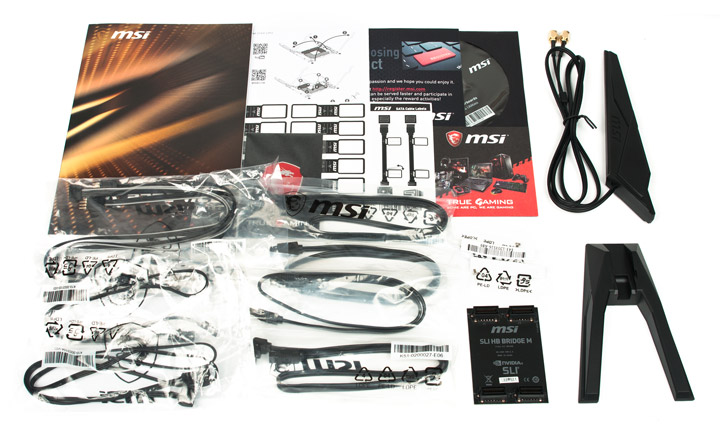

В коробке, помимо платы, есть:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • карточка регистрации покупателя;
  • диск с драйверами и фирменным ПО;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;
  • небольшой рекламный буклет с продукцией MSI;
  • наклейка с логотипом MSI Gaming Series;
  • три удлинителя для подключения светодиодных лент (разветвитель на пару типа 5050, один под тип WS2812B и ещё один — для лент Corsair, самый короткий);
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • набор из трёх крепёжных винтов для устройств формата M.2;
  • двойной жёсткий мостик для организации SLI;
  • выносная антенна с возможностью фиксации лишь одного положения.
MSI MEG Z390 Ace

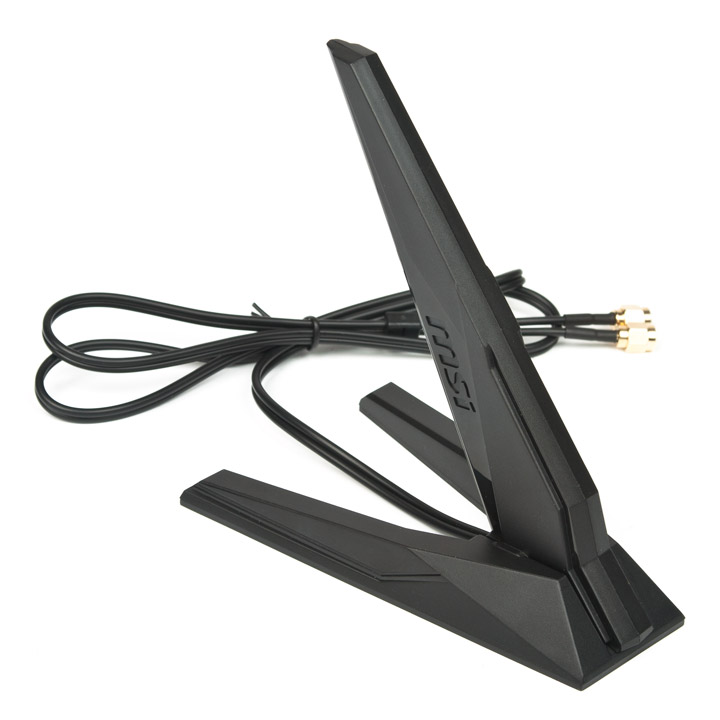

Подставка оснащена парой отверстий (по одному на каждой «ножке»), поэтому её можно закрепить и на отвесной поверхности.

MSI MEG Z390 Ace

Внешний вид

Размеры соответствуют формату ATX, есть девять привычных точек для закрепления устройства в корпусе. Ряд индикаторов светодиодного типа использует красную подсветку — это индикаторы комплекса EZ Debug LED, сигнальные лампы установленных модулей памяти, кнопки включения и перезагрузки. Также красного свечения и индикатор кодов POST, в режиме работы операционной системы он показывает действующую температуру процессора. Основная роль в иллюминации досталась участку на декоративном козырьке, свечение многоцветных светодиодов тут образует эффект светового тоннеля. Нельзя не заметить два гнезда на восемь контактов для нужд питания CPU.

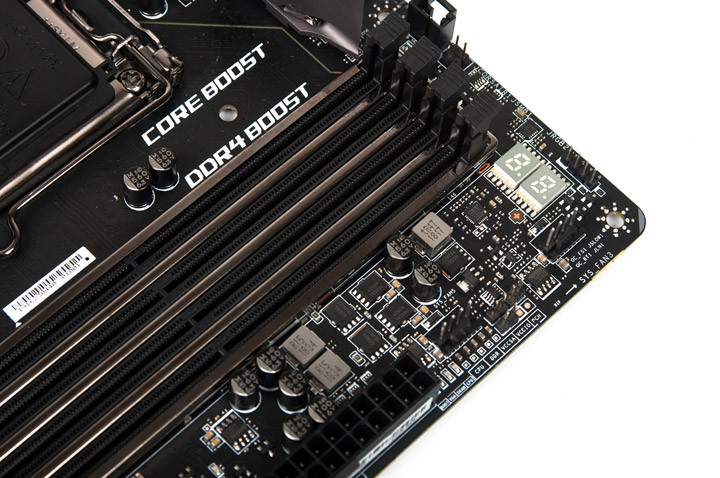

MSI MEG Z390 Ace

На обратной стороне платы можно выделить винтовой способ крепления всех охлаждающих конструкций.

MSI MEG Z390 Ace

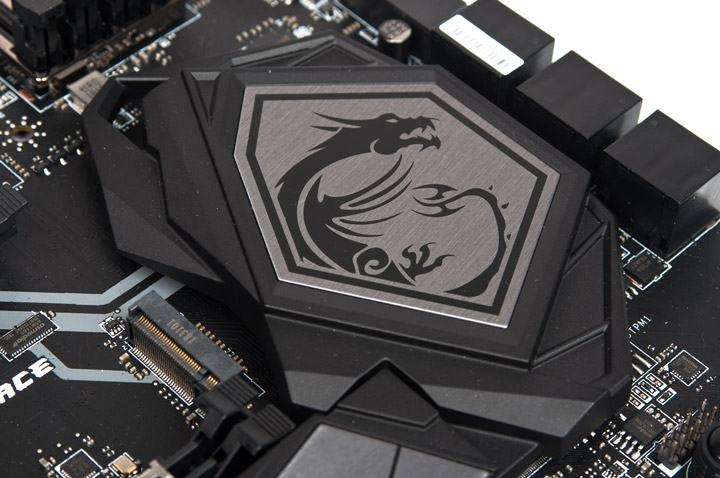

Радиатор хаба Intel Z390 огромен, подсветка тут не используется.

MSI MEG Z390 Ace

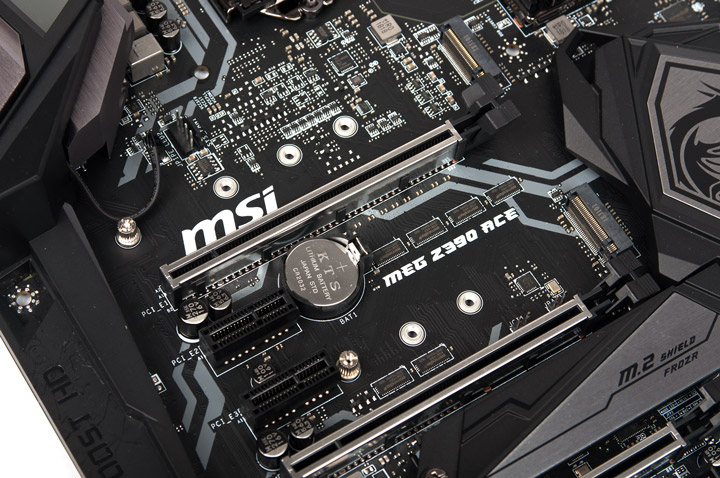

Верхнее посадочное место под устройства формата M.2 не имеет ограничений для их длины, а во втором уже придётся рассчитывать на максимальную в восемь сантиметров.

MSI MEG Z390 Ace

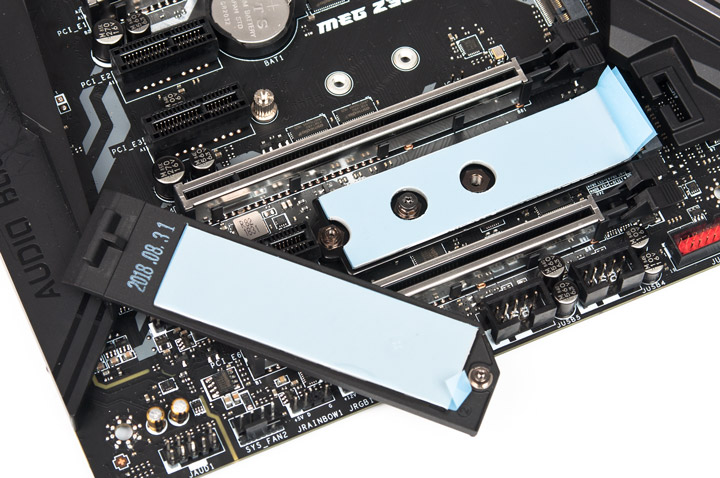

Для третьего гнезда ограничение такие же, как и у второго, зато тут есть двухсторонний предустановленный охладитель M.2 Shield. Обе части конструкции снабжены термопрокладками.

MSI MEG Z390 Ace

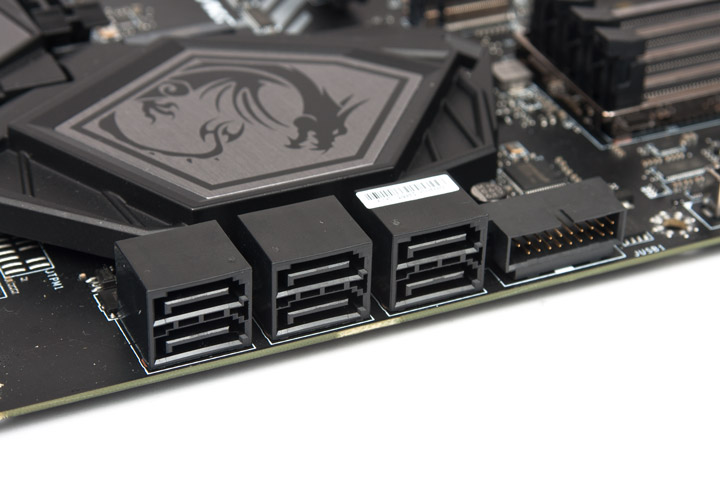

Шесть продольных гнёзд SATA работают от хаба. Под корпусные кабели USB разных типов предусмотрено шесть посадочных мест: два — классического типа 2.0, два — USB 3.1 Gen1 (одно из них продольного типа), наконец, ещё два — под новые, симметричные USB 3.1 Gen2.

MSI MEG Z390 Ace

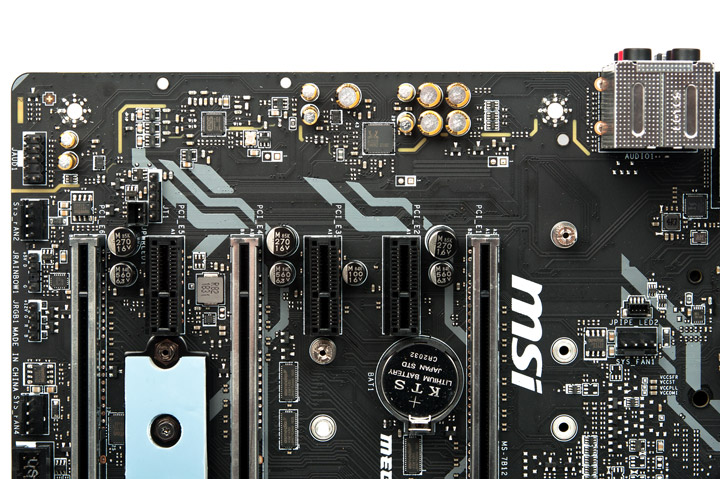

Процессорные линии PCI-E могут быть рассредоточены между тремя экранированными слотами благодаря работе шести свитчей. Одинарные PCI-E x1 работают с PCH.

Фирменная реализация звуковой составляющей, озаглавленная как Audio Boost, получила суффикс HD. При рассмотрении становится понятно почему — ОУ нет, следовательно, пользователи наушников вынуждены будут привлекать сторонние способы по улучшению звучания. Ещё есть группа особых конденсаторов, самый главный элемент — отдельный DAC, обязанный повлиять на финальную картину звучания. Нет подсветки, нет и экранирующей составляющей.

MSI MEG Z390 Ace

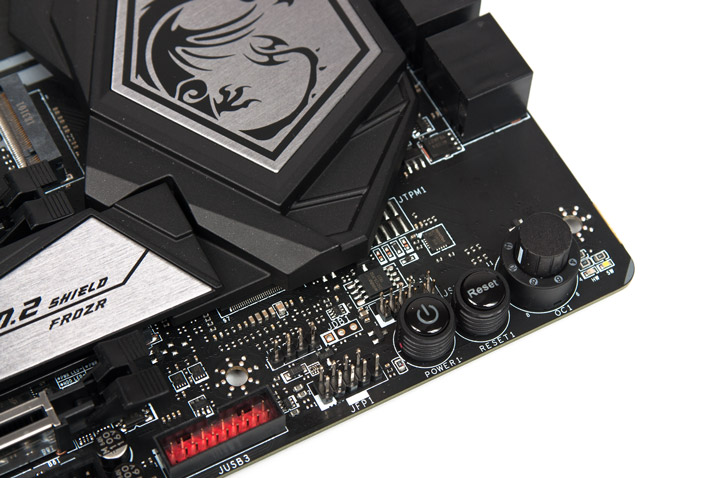

Рядом с многопозиционным переключателем находится пара светодиодов. Красный цвет символизирует активированное механическое управление, а белый — альтернативный способ, из UEFI.

MSI MEG Z390 Ace

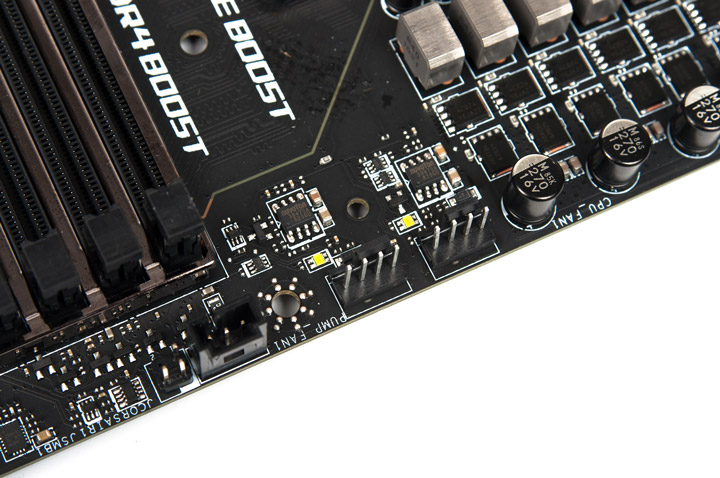

Подобный же приём реализован у способа идентификации режима работы охладителя ЦП и помпы, так, красный цвет символизирует активный статус метода PWM, а белый — DC. Для работы в экстремальных условиях имеются контактные пары режимов Slow и LN.

MSI MEG Z390 AceMSI MEG Z390 Ace

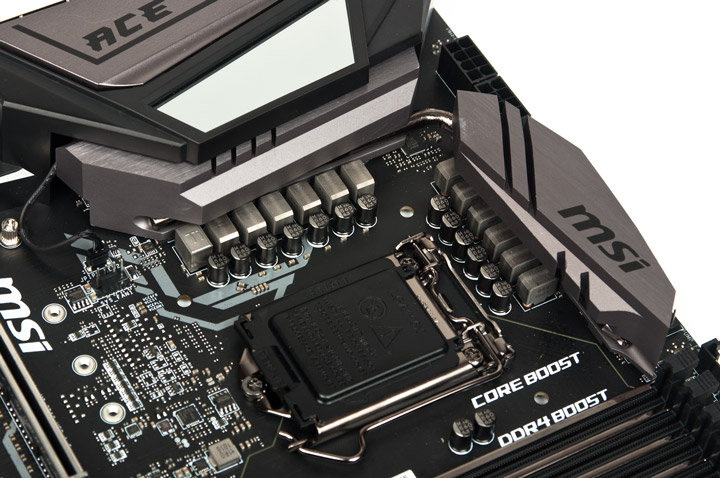

Оформление радиатора VRM выполнено с упором на стиль. Но тепловая трубка всё же есть, к тому же находится она у основания конструкции, то есть принимать участие в работе обязана.

MSI MEG Z390 Ace

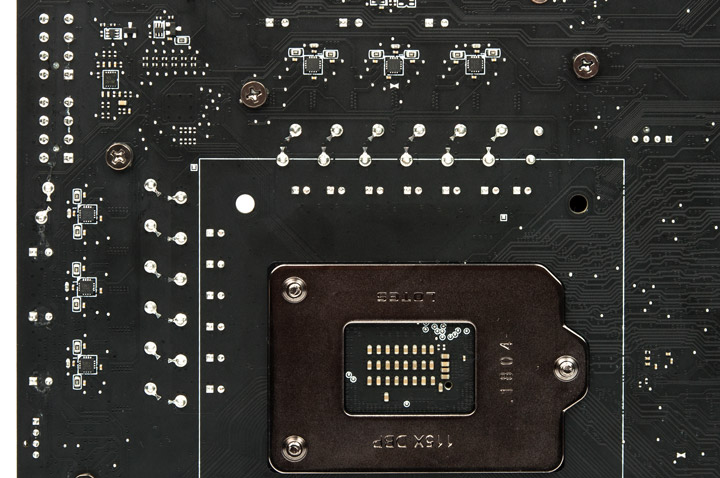

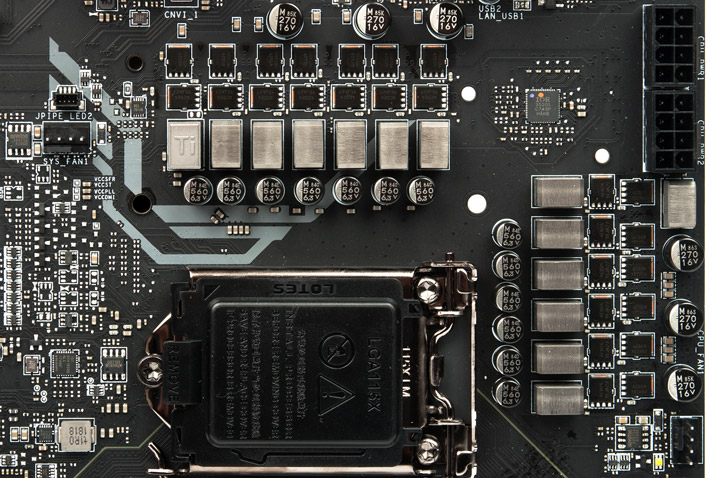

В наличии шесть удвоенных «фаз» для нужд напряжения CPU, ещё одна пара транзисторов обеспечивает напряжением System Agent (CPU SA Voltage), для неё установили дроссель старого образца, с символами «Ti». Представленные транзисторы изготовлены на мощностях ON Semiconductor, это модели NTMFS4C029N и NTMFS4C024N. IR35201 от Infineon выполняет роль основного ШИМ-контроллера. Внешние драйверы в числе шести штук распаяны на тыльной стороне платы, их модели — IR3598. Снова отмечу, функционирование iGPU на этой плате не предусмотрено.

MSI MEG Z390 AceMSI MEG Z390 Ace

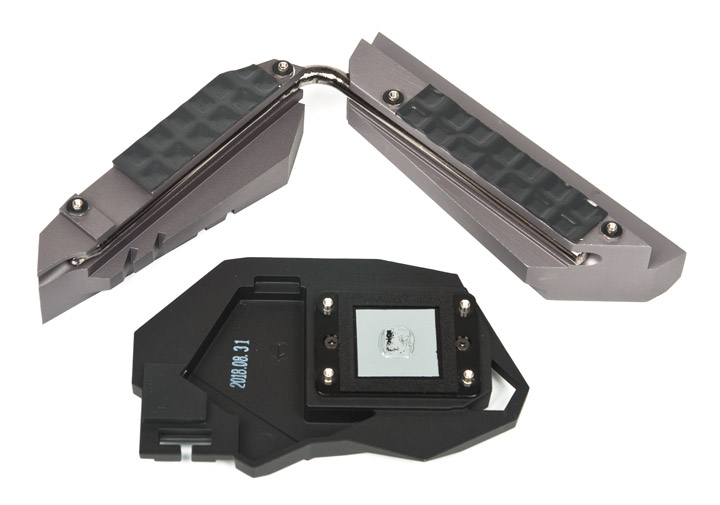

Лишь один из всех транзисторов оказался не полностью покрытым, все остальные контактируют через термопрокладку чёрного цвета с поверхностью радиатора без проблем. Для хаба неожиданно привлекли пасту.

MSI MEG Z390 Ace

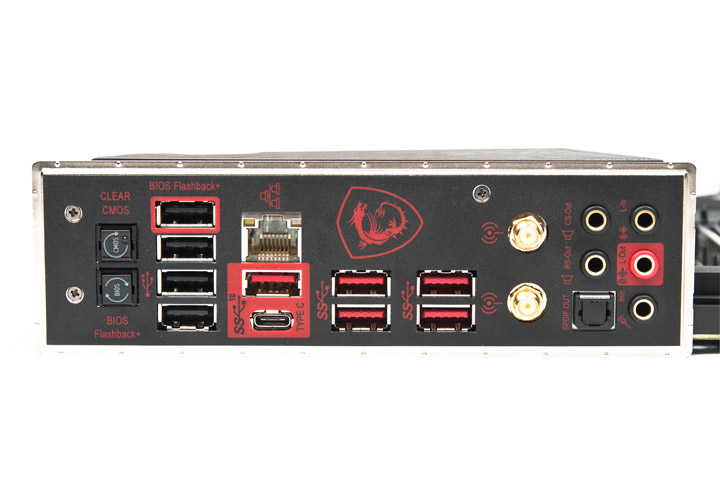

Ввиду отсутствия видеопортов, у инженеров не возникло проблем с обильным оснащением задней панели разномастными выходами USB. Стойка для кабельного сетевого подключения в процессе работы будет светиться красным оттенком. Звуковые порты позолочены. Посетовать можно на отсутствие PS/2, хотя для современного ПК это недочётом назвать трудно.

MSI MEG Z390 AceMSI MEG Z390 Ace
