Обзор материнской платы MSI MEG B550 Unify-X. Выбор бенчеров

B550 или X570? Именно с этим вопросом сталкивался наверно каждый из вас, покупая материнскую плату в этом году. Стоимость относительно возможностей в последние два года стали наверно одним из самых ключевых факторов выбора «материнки», и производители, дабы не упустить лакомый кусочек рынка, также спешат «порадовать» пользователей. Тем не менее, путь выбора действительно качественного продукта сейчас довольно тернист из-за огромного количества материалов и маркетинговых спецификаций. Кто-то из пользователей вовсе убежден, что ему требуется только плата с чипсетом X570, неважно какого качества, лишь бы не младший B550, так как число 570 больше 550.

Отличительной чертой системной логики X570 является поддержка PCIe 4.0 для твердотельных накопителей, но в большинстве случае пользовательские NVMe даже не дотягивают до максимальных возможностей стандарта PCIe 3.0, то есть основное ноу-хау превращается в «у меня есть», за исключением случаев, когда используется большой массив твердотельных накопителей. На этом список «за» для X570 заканчивается. Каких-либо других отличий, например улучшений для разгона, за последние два года я не нашел.

На сей день в принципе любой набор логики (B550 или X570) приемлем даже для флагманских процессоров в лице AMD Ryzen 9 5900X или AMD Ryzen 9 5950X, которые работают в стоке. Но судя по названию сайта, на котором расположен материал, сегодняшний разговор пойдет далеко не о фантиках в коробке и прелести подсветки.

MSI MEG B550 Unify-X

Будучи разработчиком оверклокерского программного обеспечения Clock Tuner for Ryzen для меня также остро стоял вопрос выбора фундамента, который послужит уверенной основой для экспериментов. Поскольку моя затея с тюнингом довольно требовательна, мне понадобится не абы-какой VRM, простой и стабильный разгон оперативной памяти, а также отсутствие бесполезных «фишек», вроде подсветки и горы сопутствующего ПО, которое в 100% случаев приводит к снижению производительности системы и статтерам в играх. Мой выбор на MSI B550 Unify-X, по-настоящему уникальный продукт и я сейчас расскажу почему это так.

Спецификации

Модель MSI MEG B550 Unify-X
Официальная страница продукта в Сети MEG B550 Unify-X
Чипсет AMD B550
Процессорный разъём AMD AM4
Процессоры AMD Series: Ryzen 3, Ryzen 5, Ryzen 7, Ryzen 9
Память 2 DIMM DDR4 SDRAM, максимум 64 ГБ:
1866–3200 — JEDEC
2667–5300+ (максимум 5800) — A-XMP (OC)
Слоты PCI-E 1 x PCI Express 4.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x8) — APU
1 x PCI Express 3.0 x16 (x4) — B550
1 x PCI Express 3.0 x1 — B550
M.2 1 x PCI Express 4.0 x4, SATA (Key M, 2242/2260/2280/22110) — Ryzen 3rd Gen CPU
M2_2 и M2_3 слоты поддерживают PCIe 4.0/ 3.0 x4 (CPU режим)
M2_4 — PCI Express 3.0 x4 (Key M, 2242/2260/2280) (чипсет)
Встроенное видеоядро (в APU) Radeon Series: Vega
Видеоразъёмы DisplayPort, HDMI 2.1
Количество подключаемых вентиляторов 6 x 4pin
Порты PS/2 1
Порты USB 3 х 3.2 Gen 2 (Type-A на задней панели), 1 x 3.2 Gen 2 (Type-С на задней панели), 4 х 2.0 (на задней панели)
Serial ATA 6 x SATA 6 Гбит/с (B550)
RAID 0, 1, 10 (SATA), 0, 1 (M.2 NVMe)
Встроенный звук Codec — Realtek ALC1200P (7.1)
S/PDIF Оптический (выход)
Сетевые возможности Realtek RTL8125B (2.5 Gigabit Ethernet)
Intel Wi-Fi 6 AX200 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.1)
COM
LED Addressable Header 2x 3-pin RAINBOW LED, 1x 3-pin CORSAIR LED connector
LED RGB Header 1
TPM 1x SPI (12 pin)
UEFI UEFI AMI BIOS, 256 Mb Flash ROM (MX25U25673G)
Форм-фактор ATX
Размеры, мм 304 x 244
Дополнительные возможности Clear CMOS Button, EZ Debug LED (CPU, DRAM, VGA, BOOT LED), Flash BIOS Button, Start Button, M.2 with Shield Frozr, Mystic Light Sync; комплектация: пара съёмных антенн Wi-Fi; DIY Stands Set, поддержка AMD 2-Way CrossFireX
Цена в рознице 8784 грн

Комплектация

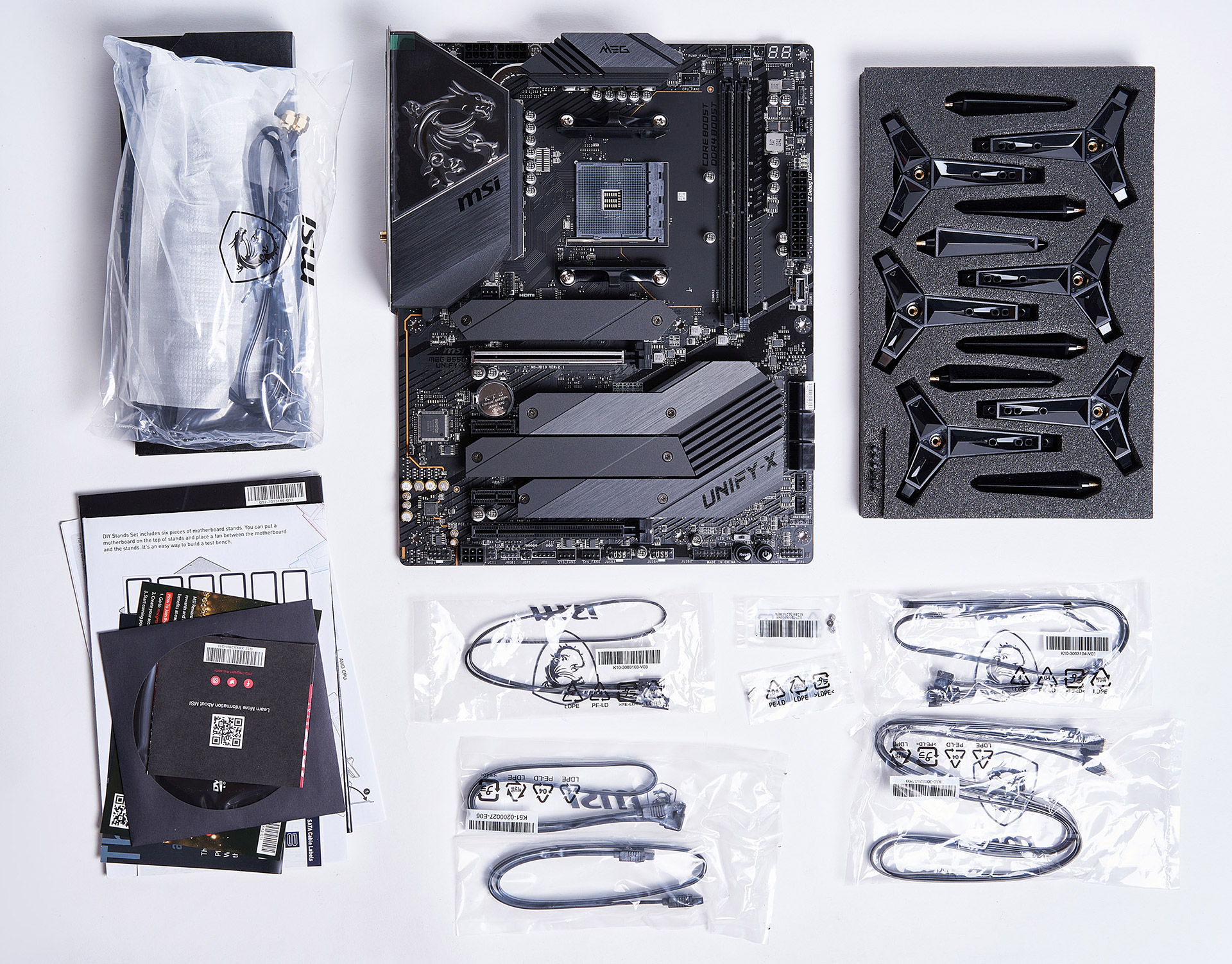

В комплекте с платой пользователь найдет следующее:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • промо-флаер акции MSI Reward Program;
  • карточка регистрации покупателя;
  • небольшой рекламный буклет с продукцией MSI;
  • диск с драйверами и фирменным ПО;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;
  • наклейка для корпуса с логотипом MSI (дракон);
  • DIY Stands Set (подставка для материнской платы);
  • набор из трёх крепёжных винтов для устройств формата M.2;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • Rainbow RGB LED кабель;
  • Y-кабель RGB LED;
  • CORSAIR RGB LED кабель;
  • внешняя Wi-Fi антенна с подставкой.

MSI MEG B550 Unify-X

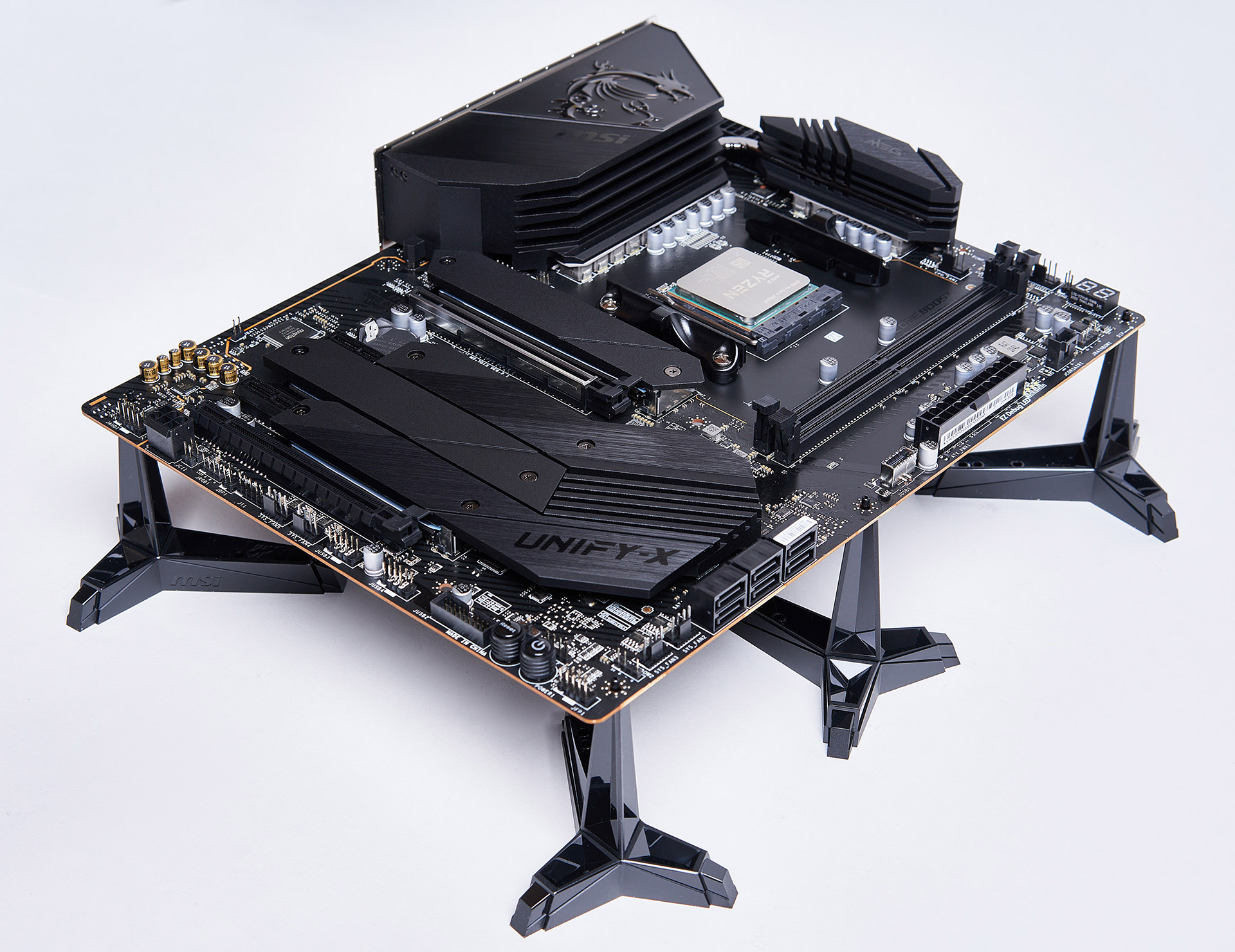

Все вроде бы банально, как обычно, кроме одного. Мне бросился в глаза непонятный поролоновый кейсик с ножками. Разумеется, настоящий рецензент сначала распаковывает или делает, а потом смотрит в описание. Именно так я и поступил. Оказалось это DIY Stands Set — возможность установить материнскую плату вне корпуса с последующим обдувом ее снизу. И тут я понял, что данная опция как бы намекает на оверклокерсую (без кавычек) специализацию платы.

MSI MEG B550 Unify-X

Внешний вид и VRM

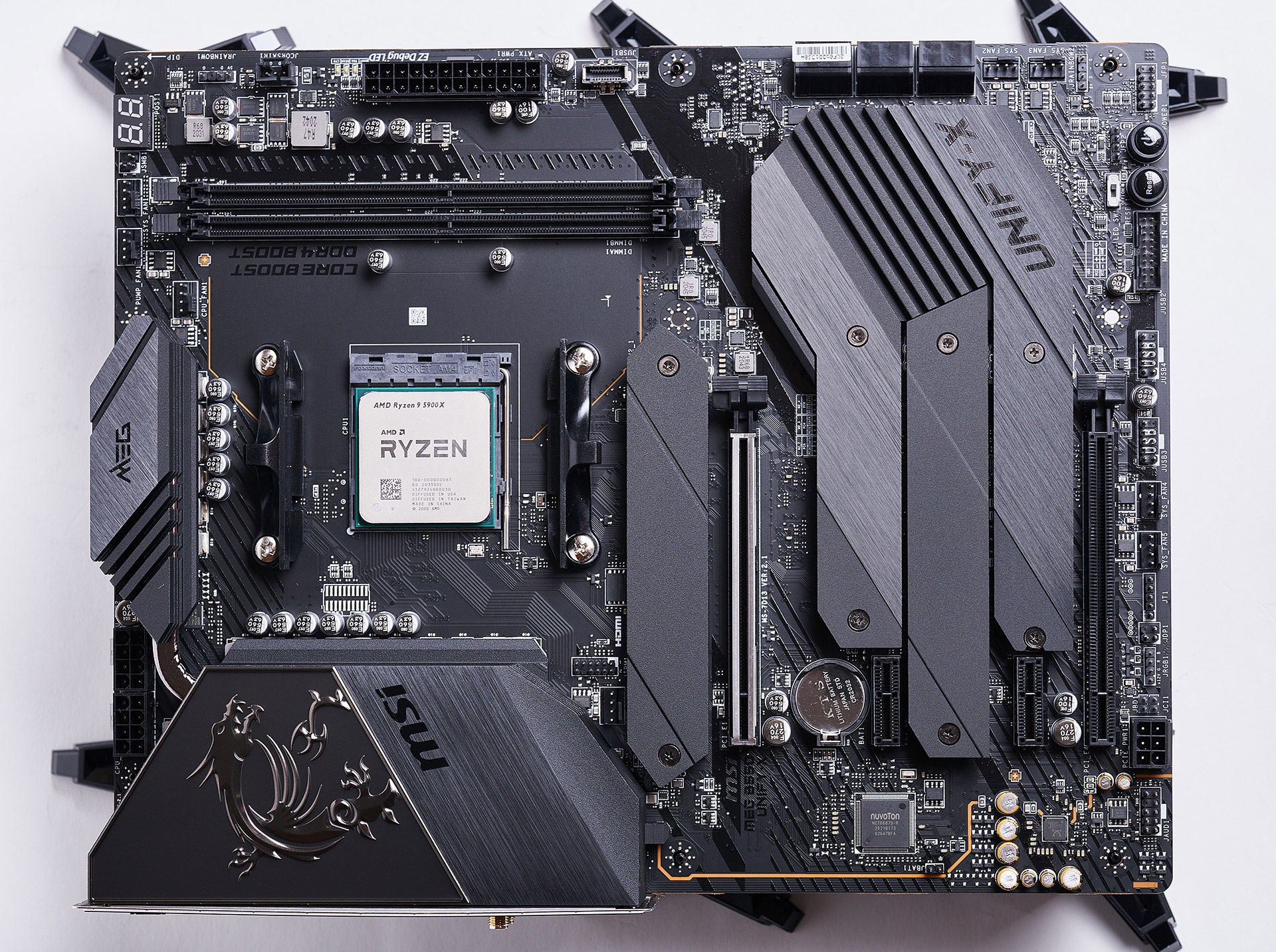

Несмотря на принадлежность к семейству B550, внешне MEG B550 Unify-X напоминает High-End решение форм-фактора ATX. Дизайн платы — минимализм в серо-черных оттенках без каких-либо элементов подсветки.

MSI MEG B550 Unify-X

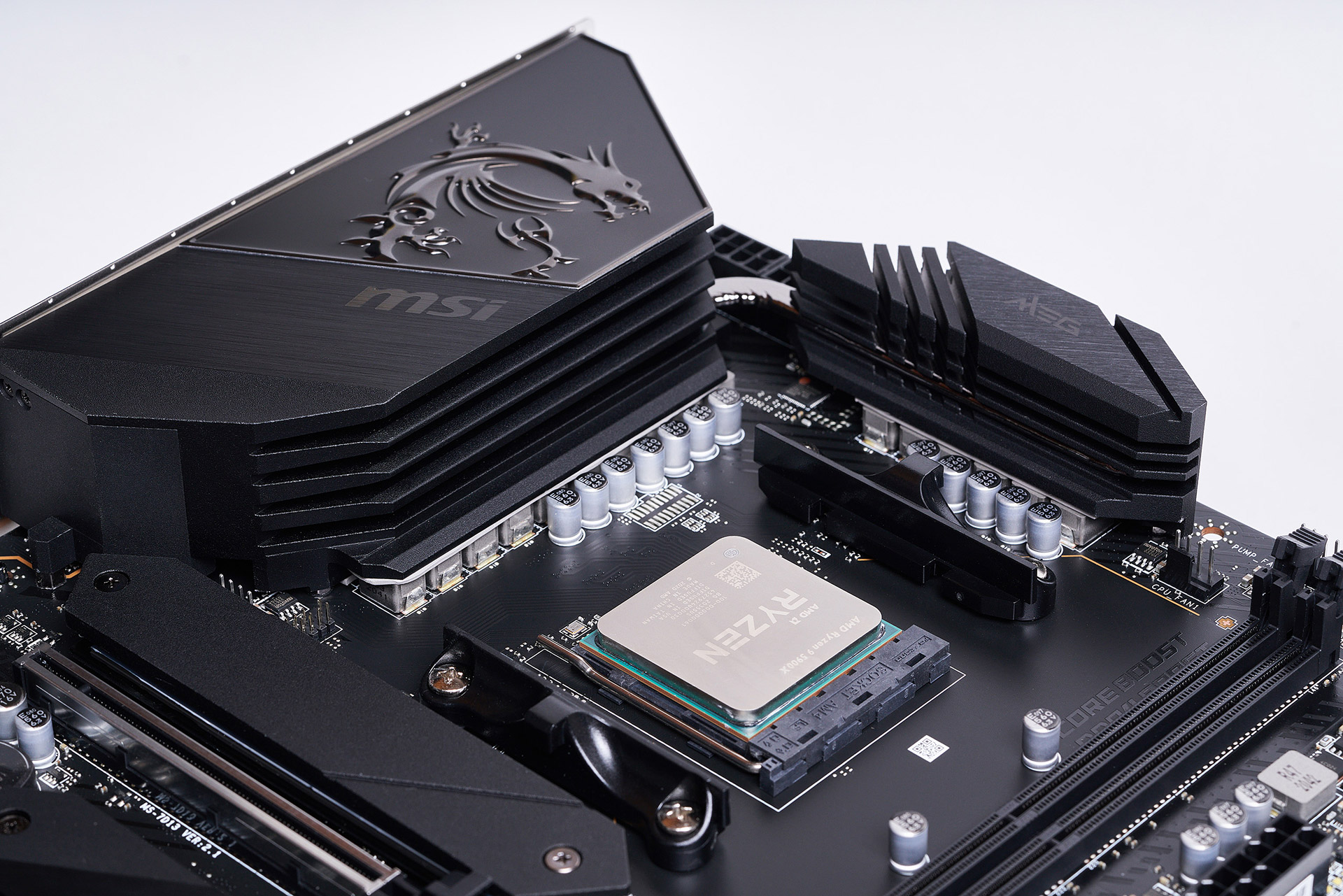

Первое что привлекает своим видом — это выпуклый логотип MSI в виде дракона. Массивные алюминиевые радиаторы накрывают абсолютно все элементы, которые могут греться.

MSI MEG B550 Unify-X

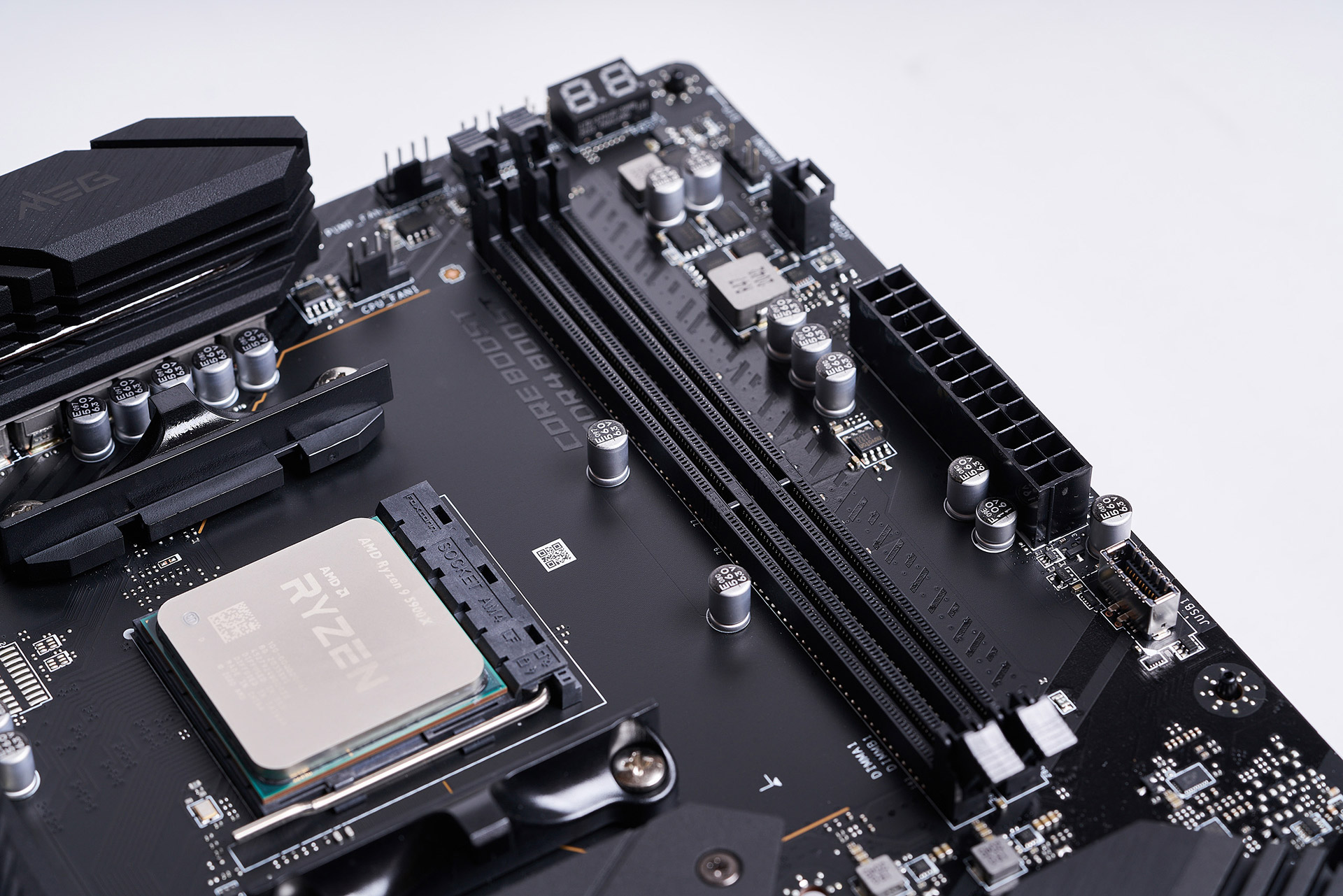

Второе — это всего два слота для оперативной памяти. Ключевая особенность данной модели, благодаря которой разгон становится проще, а частота выше. Происходит это за счет отсутствия переотраженных сигналов между пустыми и занятыми слотами. В итоге, по заявлению MSI, мы можем претендовать на частоту вплоть до 5300МГц. Все бы ничего, но для подобных экспериментов нужен достойный контроллер памяти, например который находится в AMD Ryzen 7 5700G.

Текстолит тоже парень очень серьёзный, 6-слойный, с увеличенной толщиной медных слоёв (2oz Copper PCB). Подобное решение окажет положительное влияние на разгон DRAM (более качественное экранирование), а также будет способствовать улучшенному отведению тепла с MOSFET, как бы банально это не звучало.

Для нужд питания процессора используется два 8-pin разъёма. Этого больше, чем достаточно даже для LN2-разгона.

MSI MEG B550 Unify-X

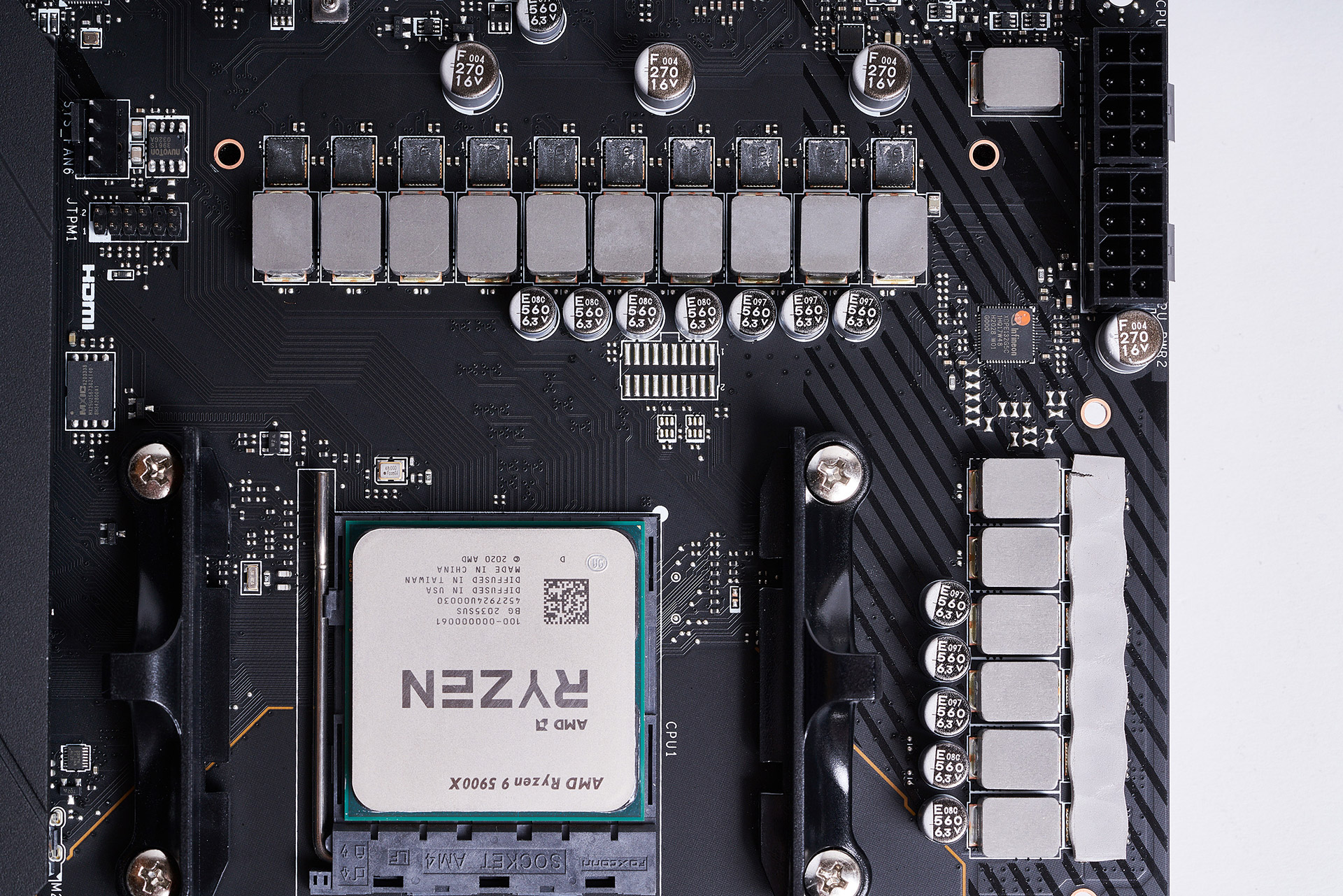

Подсистема питания процессора монструозная и представляет собой 16 фаз (14+2). В качестве ШИМ-контроллера используется Infineon XDPE132G5C, настоящий, шестнадцатиканальный. Сборки — Infineon TDA21490, по 90 А каждая.

MSI MEG B550 Unify-X

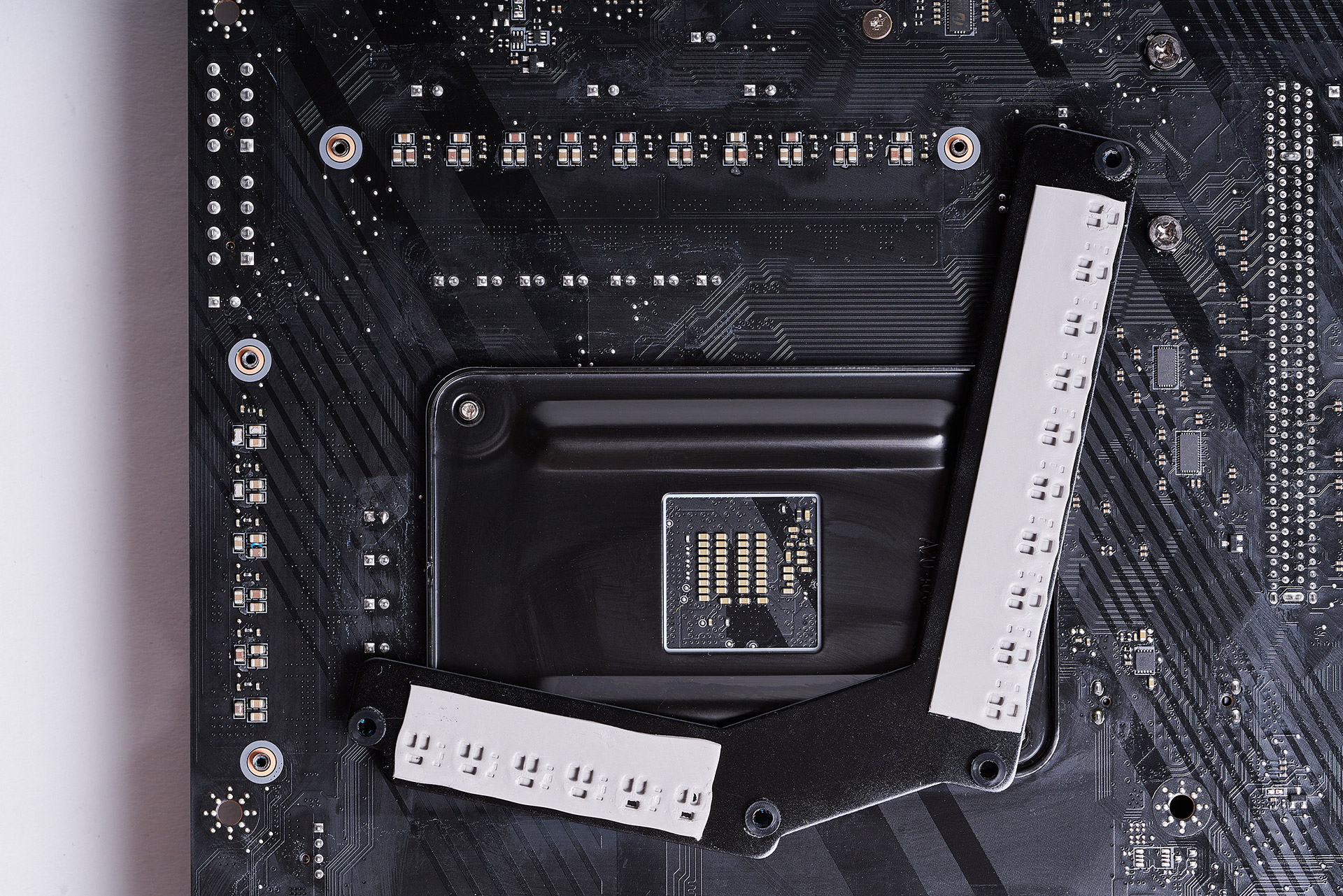

Даже с тыльной стороны имеется термопрокладка и небольшой брусок алюминия, чтобы более эффективно отводить тепло с зоны VRM. Для оперативной памяти используется всего одна фаза.

MSI MEG B550 Unify-X

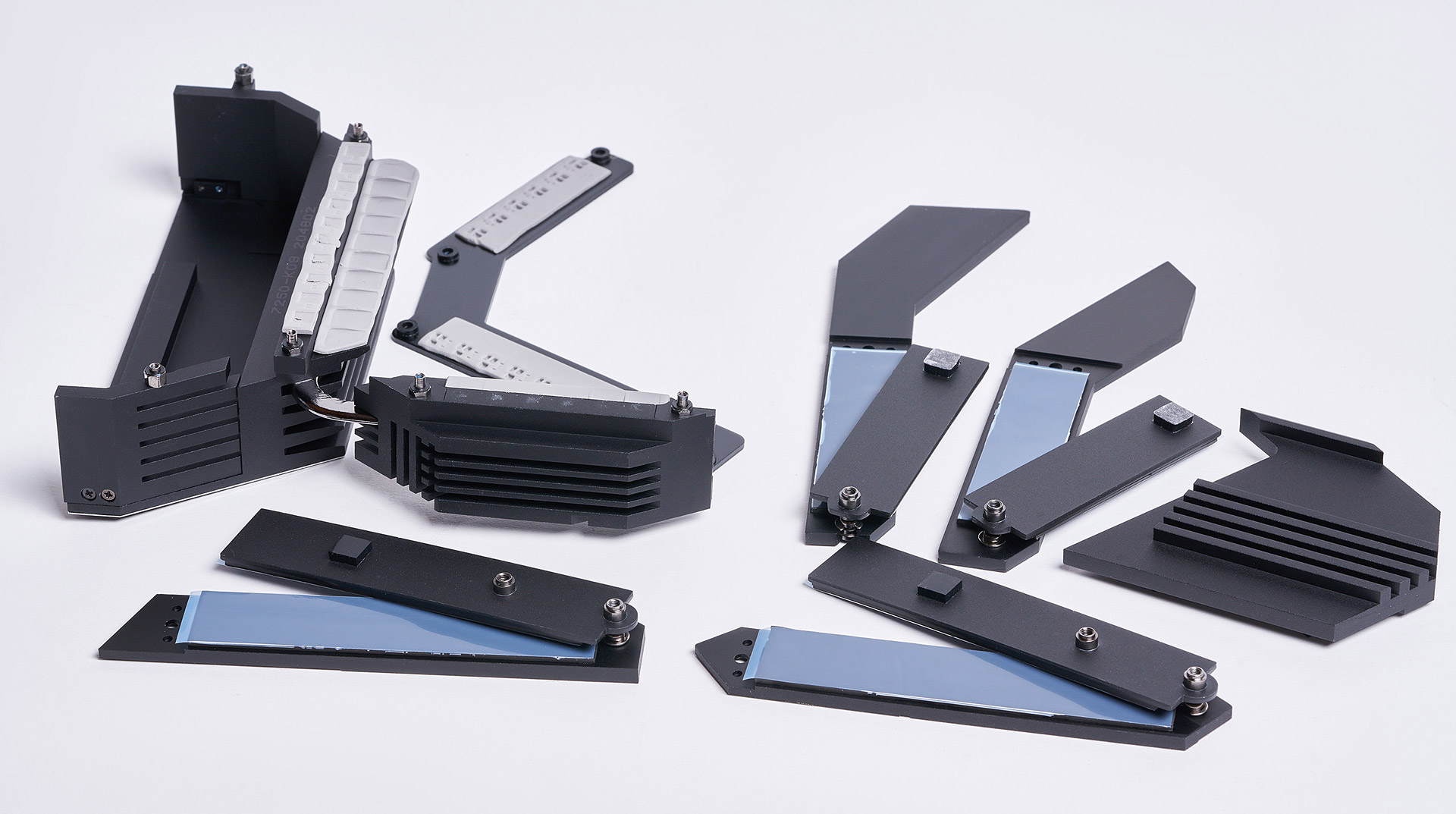

Все радиаторы MEG B550 Unify-X выполнены качественно и не содержат пластиковых элементов, что весьма похвально. Радиаторы VRM объединены тепловой трубкой для улучшения теплового баланса.

MSI MEG B550 Unify-X

Даже возле четырех разъемов M.2 предусмотрена алюминиевая «броня».

Касаемо M.2 ограничения по установке устройств несколько отличаются от подавляющего большинства материнских плат на базе чипсета AMD B550.

MSI MEG B550 Unify-X

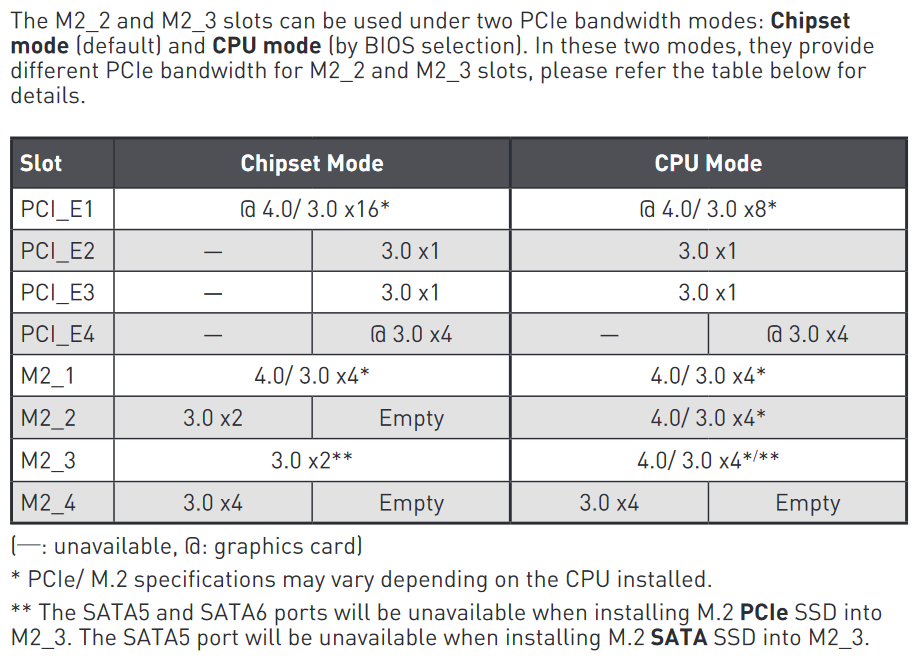

Cлоты M2_2 и M2_3 способны работать в режиме PCIe 4.0, но при этом придётся пожертвовать 8 линиями от видеокарты и PCI Express 3.0 x1 слотом.

MSI MEG B550 Unify-XMSI MEG B550 Unify-X

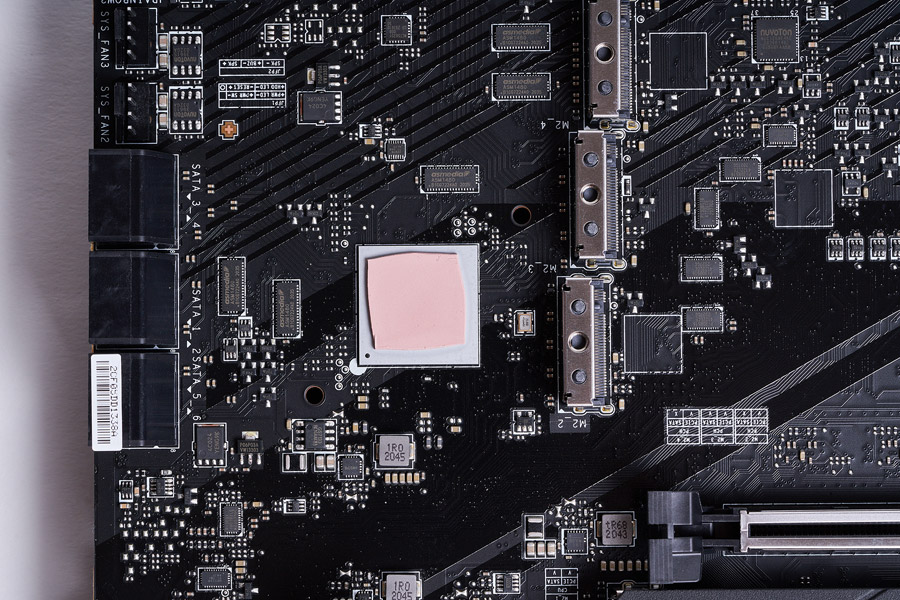

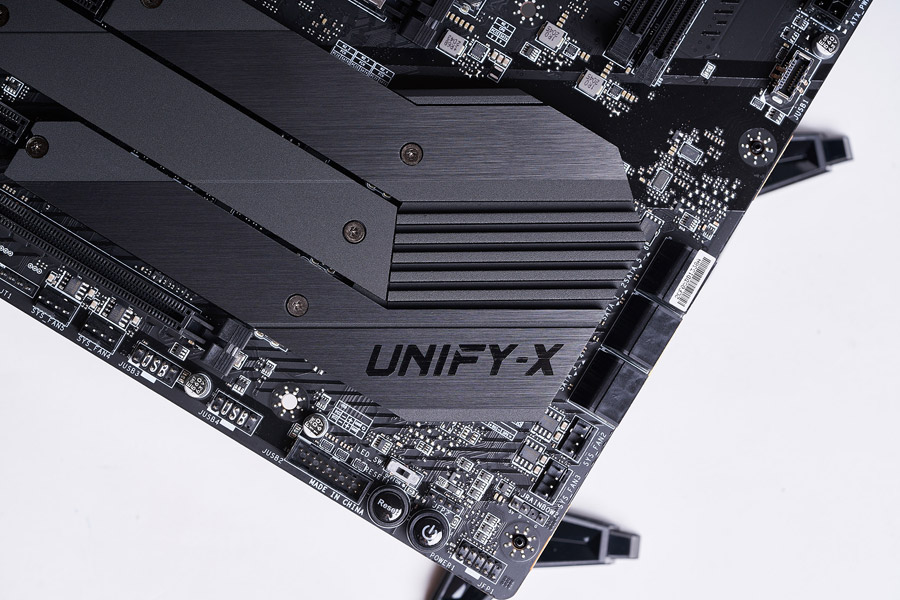

Охлаждение чипсета — пассивное.

В правом нижнем углу платы расположились две кнопки: включения и перезагрузки системы. Несмотря на низкую стоимость кнопок, похвастаться этим могут лишь немногие материнские платы.

MSI MEG B550 Unify-X

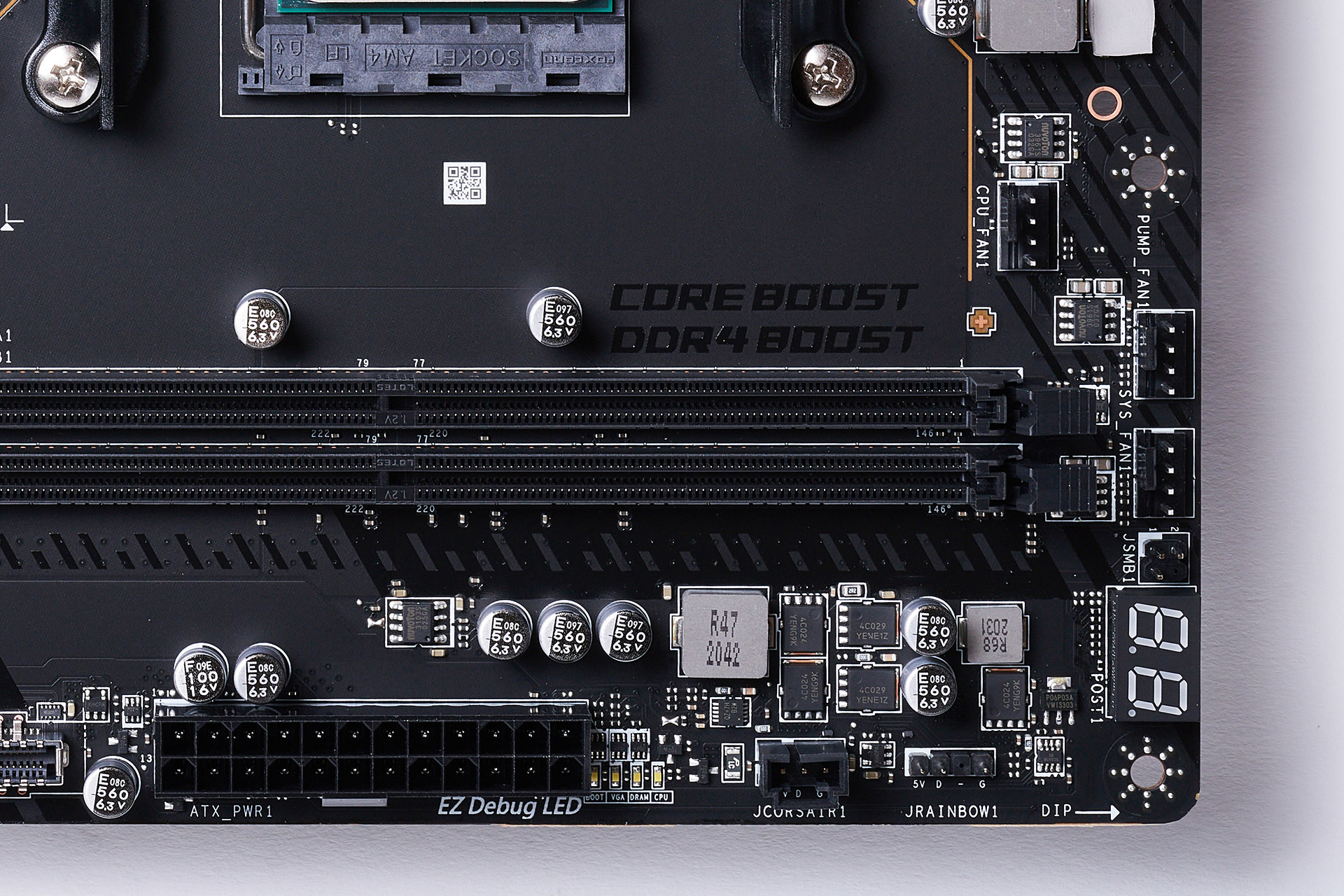

Система оповещения об неисправностях на высоте, в правом верхнем углу можно обнаружить экран с индикатором POST-кодов и EZ Debug LED.

MSI MEG B550 Unify-X

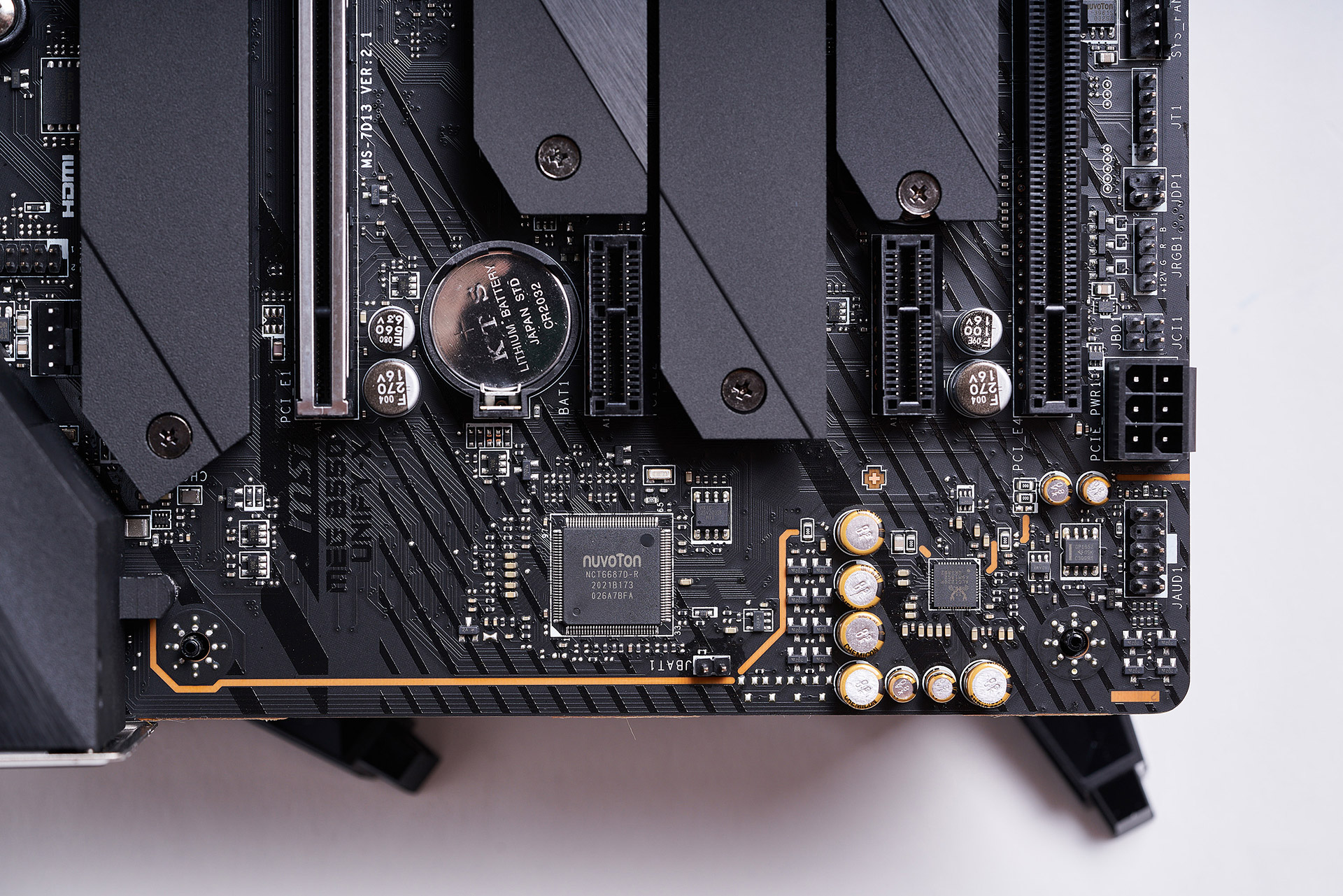

Компания MSI не забыла и про необходимость дополнительного питания для видеокарт(ы), в левом нижнем углу можно обнаружить 6-контактный разъем.

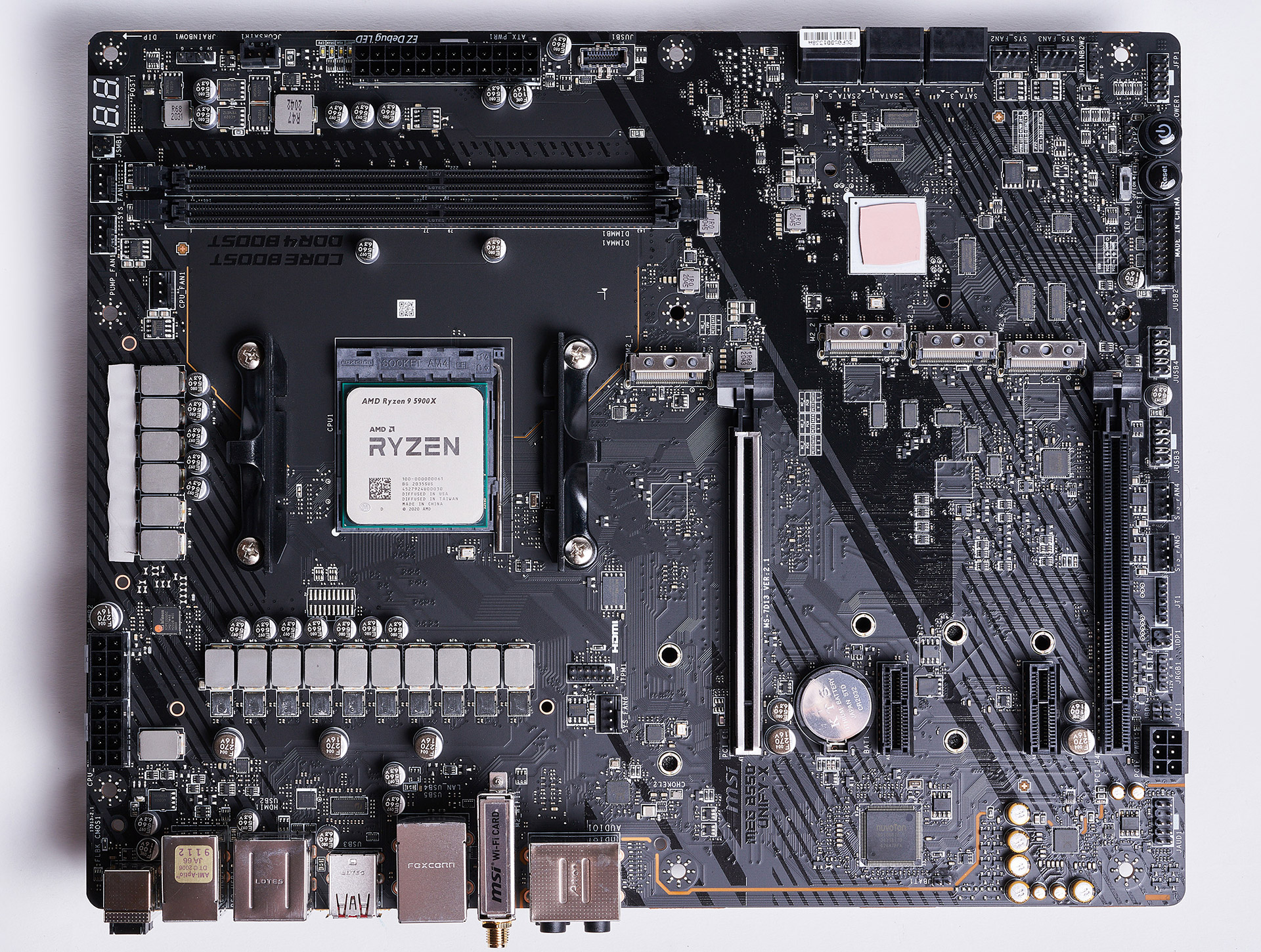

Следующая картинка посвящена любителям компьютерной «обнаженной» фотографии.

MSI MEG B550 Unify-X
