Обзор материнской платы MSI MAG Z490 Tomahawk для новейших процессоров Intel Socket 1200 на ядре Comet Lake-S

С выходом процессоров LGA1200 производители материнских плат представили целую плеяду различных устройств, от самых простых и доступных, рассчитанных на повседневные задачи, до высокоуровневых решений, предназначенных для энтузиастов и любителей разгона. На последних рассчитана системная логика Z490, которая позволяет полностью раскрыть потенциал CPU с суффиксом «K» или «KF». Это один из самых современных чипсетов, к тому же обеспечивающий поддержку USB 3.2 2x1, 2,5-гигабитной сети и Wi-Fi 6. В его активе значатся 24 линии интерфейса PCI Express, но они лишь третьей ревизии, как у новейших процессоров Core 10-го поколения.

MSI MAG Z490 Tomahawk

Его расчетная мощность составляет всего 6 ватт и он должен будет обойтись привычным небольшим радиатором для охлаждения. К слову, разработчик уже не указывает техпроцесс изготовления наборов системной логики, а Z490 самый дорогой из представленной серии — 50 долларов для партнеров Intel.

MSI MAG Z490 Tomahawk

В этом материале мы рассмотрим плату MAG Z490 Tomahawk, которая несмотря на то, что относится к начальному уровню в линейке плат MSI обладает всеми необходимыми качествами для постройки даже мощной игровой системы.

MSI MAG Z490 Tomahawk

Конечно, у нее нет поддержки Wi-Fi, зато она оснащается двумя сетевыми разъемами, включая новомодный 2,5G, и двумя M.2, позволяющими установить пару быстрых накопителей NVMe. Да и подсистема питания с охлаждение внушает доверия. Но обо всем по порядку.

Модель MSI MAG Z490 Tomahawk
Официальная страница продукта в Сети ua.msi.com
Чипсет Intel Z490
Процессорный разъём Intel LGA 1200
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold и Celeron
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ:
2133–2933 — JEDEC
2933–4800+ — (OC)
Слоты PCI-E 1 x PCI Express 3.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x4) — Z490
2 x PCI Express 4.0 x1 — Z490
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — Z490
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) — Z490
Встроенное видеоядро (в процессоре) Intel UHD Graphics 630, UHD Graphics 610
Видеоразъёмы HDMI, DisplayPort
Количество подключаемых вентиляторов 8x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 1 х 3.2 Gen2 (1 разъём на задней панели) — Z490
7 х 3.2 Gen1 (4 разъёма на задней панели — Z490
1 х 3.2 Gen2x2 (разъём на задней панели Type-C) — ASMedia ASM3241
6 x 2.0 (2 разъёма на задней панели) — Z490
VR Ready +
Serial ATA 6 x SATA 6 Гбит/с (Z490)
RAID 0, 1, 10 (Z490)
Встроенный звук Realtek ALC1200 (7.1, HDA)
S/PDIF Оптический (выход)
Сетевые возможности Realtek RTL8125B (2.5 Gigabit Ethernet)
Intel I219V (Gigabit Ethernet)
COM
LED Addressable Header 2
LED RGB Header 2
TPM +
UEFI UEFI AMI BIOS, 256 Mb
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности EZ Debug LED (CPU, DRAM, VGA, BOOT LED), AMD 2-Way CrossFireX
Цена в рознице, $ 220

Упаковка и комплектация

Плата поставляется в темной коробке с привычной для этой серии военной тематикой в оформлении. На обратной стороне упаковки указаны краткие характеристики устройства и все его ключевые особенности.

MSI MAG Z490 Tomahawk

Комплект под стать самой плате, все по минимуму:

  • руководство пользователя;
  • диск с драйверами и фирменным ПО;
  • многоязычная инструкция по быстрой установке;
  • промо-флаер MSI;
  • небольшой рекламный буклет с продукцией MSI;
  • карточка регистрации покупателя;
  • наклейка с логотипом MSI Gaming Series;
  • набор из трёх крепёжных винтов для устройств формата M.2;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
MSI MAG Z490 Tomahawk

Внешний вид

По сравнению с прошлыми Tomahawk новинка внешне изменилась. Так, если раньше в оформлении преобладали серые оттенки, то теперь акцент смещен на черный цвет. В принципе, так плата стала выглядеть более серьезно.

MSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Выполнена она в полноформатном ATX, обладает девятью точками крепления, хотя на ней полно свободного места. Оно и к лучшему — не так будет страшно подключать кабели и устанавливать модули памяти.

Сразу привлекает внимание огромных размеров радиатор на чипсете, который по ошибке можно принять за дополнительный охладитель M.2. Причем это не единственная плата в линейке MSI с таким подходом к охлаждению хаба Z490.

MSI MAG Z490 Tomahawk

Возможно, он несет чисто эстетическую функцию, скрывая разбросанные под ним светодиоды.

MSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Если нескольких светодиодов будет недостаточно — можно подключить две обычных (+12 В) и две адресных RGB-лент (+5 В). Радует, что производители потихоньку переходят на питание +5 вольт, так как часто те же необслуживаемые СВО стали комплектоваться соответствующими вентиляторами.

Не менее интересным выглядят радиаторы преобразователя питания процессора. Часть фаз вместе с задней панелью накрывает крупный охладитель с несколькими ребрами из алюминиевого сплава, который может показаться цельным, но это не так. В нем прикручена сверху крышка из того же материала. Остальные силовые элементы охлаждаются бруском попроще, хотя и там тоже предусмотрена пара-тройка ребер.

MSI MAG Z490 Tomahawk

Для реализации активного охлаждения собранной системы предусмотрено шесть разъемов для корпусных вентиляторов, и это не считая еще коннекторов для процессорного охладителя и помпы СВО. Итого восемь штук, чего с лихвой хватит, например, для установки 360 «водянки» и нескольких вентиляторов для обеспечения нормальной циркуляции воздуха в ПК.

Семь портов USB представлены двумя разъемами USB 2.0, одним USB 3.2 Gen1 и одним USB 3.2 Gen1 Type-C, чего будет достаточно для вывода нескольких на переднюю панель корпуса и останется еще пара для подключения контроллеров внутри системного блока.

MSI MAG Z490 Tomahawk

Слотов расширения также достаточное количество. Все линии PCI Express от процессора отведены для одного усиленного разъема PCI-E x16, куда пользователь может установить видеокарту. Второй, более простой, довольствуется уже четырьмя линиями от чипсета. Заявлена поддержка AMD CrossFire, но явно скоростной эту связку не назовешь. Есть еще пара PCI-E x1 для плат расширения.

MSI MAG Z490 Tomahawk

Разъемов М.2 всего два, но учитывая пока несильную распространенность накопителей NVMe, такого количества хватит даже для отдаленного будущего. В противном случае, еще один можно будет установить через переходник в PCI-E x16@4. Первый интерфейс рассчитан на устройства типоразмера 22100, а второй — более привычных 2280. Каждый из них оснащен своим радиатором с предустановленной термпопрокладкой.

MSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Если прогрессивных накопителей нет, то пользователь может подключить обычные SATA, благо на плате присутствует шесть каналов, четыре из которых выведены сбоку через параллельные разъемы, а два — снизу, но через перпендикулярные. Последние не будут работать, если установить два NVMe-накопителя.

MSI MAG Z490 Tomahawk

Более продвинутые пользователи смогут наблюдать за процессом загрузки системы и диагностировать возникшие проблемы при помощи фирменного набора индикаторов EZ Debug LED, расположенного в правом верхнем углу платы, в аккурат возле разъема питания.

MSI MAG Z490 Tomahawk

Готовность MAG Z490 Tomahawk принять 10-ядерные процессоры выражена в мощной подсистеме питания, реализованной на контроллере ON Semiconductor PCP81229 со сборками NCP302155. Два коннектора питания, на восемь и четыре контакта, должны будут обеспечить стабильность системе при разгонных мероприятиях.

MSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Передача тепла от силовых элементов на радиаторы осуществляется через термопрокладки небольшой толщины, но по своей структуре они непривычно жесткие и даже сухие. Аналогичное можно сказать и о термопасте, нанесенной на место контакта охладителя и чипсета.

MSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Звуковой подсистеме уже не так много уделили внимания, хотя она и выполнена на кодеке ALC1200, а сам тракт отделен от остальных линий протравленными дорожками в шести слоях текстолита.

MSI MAG Z490 Tomahawk

На заднюю панель производитель вывел: один порт PS/2, два USB 2.0, четыре USB 3.2 Gen1, по одному USB 3.2 Gen2 и USB 3.2 Gen2x2 Type-C, DisplayPort, HDMI, LAN, сетевой разъем 2,5G, аудиопорты. В принципе, неплохой такой набор для весьма функционального ПК.

MSI MAG Z490 Tomahawk

Возможности UEFI

На тестирование MAG Z490 Tomahawk попала с ранней прошивкой 1.0I, но при помощи встроенной фирменной утилиты M-Flash была обновлена до 1.13, предоставленной MSI.

При входе в UEFI можно выбрать упрощенный режим EZ Mode или расширенный Advanced, нажав на клавишу F7. Первый предназначен для неподготовленных пользователей или для быстрой настройки системы. Естественно, количество параметров там невелико.

MSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

В Advanced уже можно осуществить полный контроль над платой и произвести все необходимые настройки. Параметры, отвечающие за разгон системы сосредоточены в разделе OC. Но и здесь есть режим Normal и Expert. Естественно, нас интересует второй.

MSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Итак, здесь находятся настройки технологии Turbo Boost, для чего достаточно выбрать режим динамического разгона для всех ядер или для каждого по отдельности, можно прописать свой коэффициент. Есть возможность изменять частоту кэша. Если процессор с заблокированным множителем, все эти параметры хоть и изменяются, но каких-либо действий они не имеют. Можно лишь уменьшить коэффициент, но разогнать процессор в пределах его возможностей Turbo Boost уже нельзя. Настройки всевозможных поддерживаемых технологий энергосбережения и лимитов находятся в подменю Advanced CPU Configuration.

MSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Ниже находятся настройки базовой частоты и шины PCI Express.

MSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Выбор частоты памяти находится в широких пределах, от 800 до 8400 МГц с шагом 133 МГц. Кому лень перебирать необходимые значения, может воспользоваться готовыми пресетами с установкой таймингов.

MSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Сами задержки изменяются в очень большом количестве — энтузиасты будут просто в восторге!

MSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Кто не знает возможностей памяти, могут воспользоваться средствами считывания SPD в подменю MEMORY-Z.

MSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Кроме того, можно настроить процесс «тренировки» и ускорение проверки памяти при старте системы.

MSI MAG Z490 Tomahawk

Настройки преобразователя питания процессора находятся в подменю DigitALL Power.

MSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Напряжения меняются в широких пределах, можно выбрать режим Override или Offset.

MSI MAG Z490 Tomahawk

Все основные параметры и предел их изменения занесены в следующую таблицу:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 10–655,25 0,05/0,06/0,12
CPU PEG/DMI Clock 95–200 0,01
CPU Ratio (Multiplier) 8–ХХ (43)* 1
Ring Ratio 8–XX (40)* 1
DRAM Frequency (МГц) 800–8400 133
CPU Loadline Calibration Control Auto/Mode 1…8 1
CPU Core Voltage (В) 0,600–1,72 0,005
CPU SA Voltage (В) 0,600–1,85 0,01
CPU IO Voltage (В) 0,600–1,75 0,01
CPU PLL OC Voltage (В) 0,600–2,0 0,01
DRAM Voltage (B) 0,600–2,2 0,01
PCH Voltage (B) 0,600–2,0 0,01

*— для нашего CPU было ограничение 43 и 40 соответственно.

После всех экспериментов можно сохранить настройки в одном из шести профилей, указав для каждого свое имя.

MSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Мониторинг осуществляются в отдельном окне и в графическом виде, что для общего стиля режима Advanced выглядит странно.

MSI MAG Z490 Tomahawk

Есть «обозреватель» установленных компонентов и задействованных узлов — очень удобно, когда не знаешь куда и что подключено.

MSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Как отмечалось выше, обновление прошивки осуществляется благодаря встроенным средствам платы, достаточно вставить «флешку» с микрокодом, выбрать соответствующий файл и система все сделает сама.

MSI MAG Z490 Tomahawk

Все обычные параметры находятся в меню SETTINGS. Там можно настроить время, загрузку с того или иного накопителя, энергосбережение ПК, интегрированные контроллеры, активировать CSM для старого оборудования или произвести очистку накопителя.

MSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Комплектное ПО

На комплектном диске можно найти как все необходимые драйверы, так и различного рода утилиты.

  Программное обеспечение
Фирменное Dragon Center, Gaming OSD, MSI Display Kit
Офисное 7-Zip
Медиа MSI App Player, OBS
Дополнительное MSI GAMING CPU-Z (freeware), Intel XTU, Google Chrome

Кто отдает предпочтение браузеру Google, вместо встроенного Edge, может сразу установить его с диска. Для любителей разгона производитель предусмотрел сразу утилиты Intel XTU и CPU-Z.

MSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Тестовый стенд

Наверное, это одно из странных наших тестирований материнской платы на топовом чипсете, осуществленных в короткий срок и на обычном процессоре, лишенном возможности разгона. Поэтому данная часть материала будет весьма лаконична.

В состав нашего стенда вошли:

  • процессор: Intel Core i5-10400;
  • кулер: NZXT Kraken X62;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill Trident Z Neo F4-3600C16D-16GTZN;
  • видеокарта: ASUS ROG-STRIX-RTX2080TI-O11G-GAMING;
  • накопитель №1: Kingston KC400 512GB;
  • накопитель №2: Corsair Force MP600 Gen4 PCIe x4 2TB;
  • корпус: Deepcool Macube 310P;
  • вентиляторы: Chieftec Tornado CF-3012-RGB;
  • блок питания: Seasonic X-650;
  • операционная система: Windows 10 Pro x64 (1909);
  • драйверы: Intel INF 10.1.18295.8201, Intel ME 1952.14.0.1470, Nvidia GeForce 445.87.

Система была собрана в корпусе, но для снижения его влияния на температуры все крышки снимались, включая переднюю и верхнюю панели. СВО устанавливалась впереди, а дополнительные вентиляторы сверху, так как использовались при тестировании самого процессора. NVMe-накопитель с собственным радиатором подключался к первому слоту M.2, операционная система устанавливалась на Kingston KC400 512GB.

Разгонный потенциал

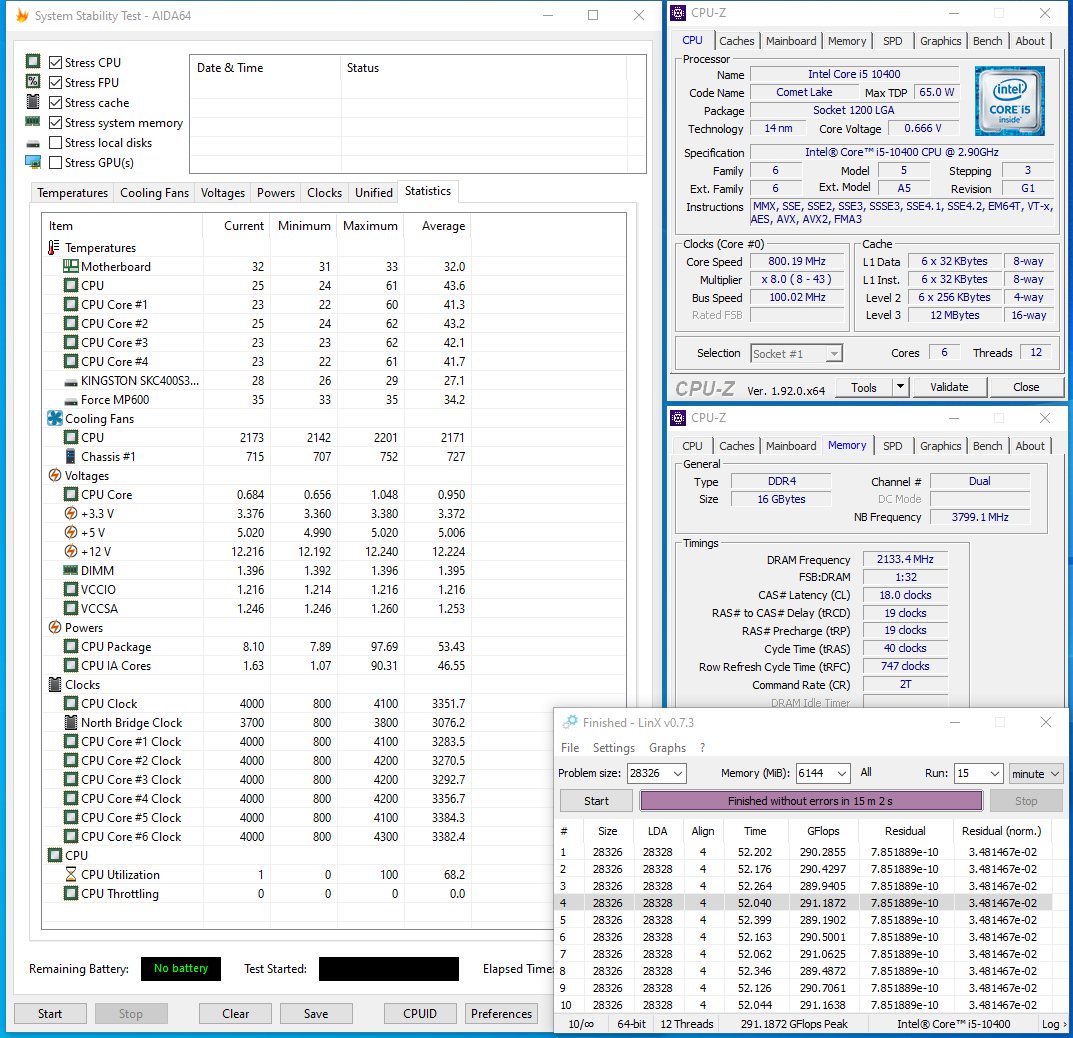

Единственное, что удалось разогнать на связке этой платы с процессором Core i5-10400, так это память, но не до ее известного предела, который находится на уровне 4500 МГц.

MSI MAG Z490 Tomahawk

Потолок, который был достигнут, равнялся всего лишь 4266 МГц, что немного меньше результата, полученного на платформе LGA1151-v2. Но и так даже неплохо на процессоре, не предназначенном для разгона. Возможно, с более удачным экземпляром или же с CPU K-серии мы сможем получить 4600–4800 МГц без особых телодвижений. Но так ли это — мы постараемся узнать уже в следующий раз, когда станут доступны новые процессоры.

Изменение базовой частоты приводило к ступору платы при старте системы, а настройка технологии Turbo Boost и указание явных множителей при разгоне полностью игнорировалась. Видимо, благополучный успех в этом плане отведен сугубо CPU с суффиксом «K».

Скоростные показатели NVMe

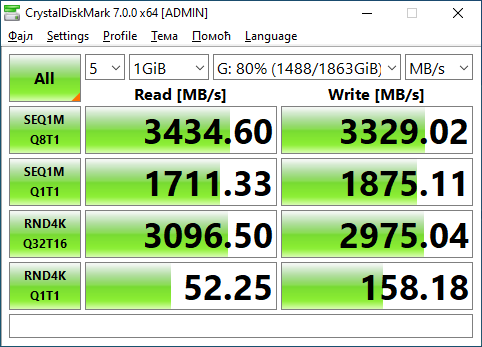

Также было решено проверить скорость работы с NVMe-накопителями, так как есть отзывы о проблемах с платами на том же Intel B360, когда вместо заявленных 3500 МБ/с SSD демонстрируют лишь 2800 МБ/с при чтении, что даже далеко от погрешности. SSD устанавливался в первый разъем М.2 и вот что получилось:

MSI MAG Z490 Tomahawk

Плата без проблем достигает необходимых скоростей, и это при том, что накопитель был частично заполнен.

Выводы

Рассмотренная материнская плата MSI MAG Z490 Tomahawk несмотря на свое позиционирование производителем как устройство начального класса в линейке Z490 обладает неплохими характеристиками. Она оснащается парой сетевых разъемов, включая 2,5-гигабитный, и двумя M.2, что позволит собрать неплохую игровую систему. Конечно, два графических адаптера, работающих хотя бы на половинной скорости, здесь не установить, но и плата не того уровня. Не исключена работа с мощными процессорами Core i9 и даже их разгона, благо подсистема питания для этого рассчитана с запасом, а тонких настроек в прошивке хватит с головой. Естественно, экстремальный оверклокинг не ее парафия и этого не стоит забывать. Стоимость MAG Z490 Tomahawk на старте около 220 долларов, что может отпугнуть экономных пользователей, но цена на более доступные решения вряд ли будет ниже $185 в ближайшее время.
