Обзор материнской платы MSI MAG Z490 Tomahawk для новейших процессоров Intel Socket 1200 на ядре Comet Lake-S

Возможности UEFI

На тестирование MAG Z490 Tomahawk попала с ранней прошивкой 1.0I, но при помощи встроенной фирменной утилиты M-Flash была обновлена до 1.13, предоставленной MSI.

При входе в UEFI можно выбрать упрощенный режим EZ Mode или расширенный Advanced, нажав на клавишу F7. Первый предназначен для неподготовленных пользователей или для быстрой настройки системы. Естественно, количество параметров там невелико.

MSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

В Advanced уже можно осуществить полный контроль над платой и произвести все необходимые настройки. Параметры, отвечающие за разгон системы сосредоточены в разделе OC. Но и здесь есть режим Normal и Expert. Естественно, нас интересует второй.

MSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Итак, здесь находятся настройки технологии Turbo Boost, для чего достаточно выбрать режим динамического разгона для всех ядер или для каждого по отдельности, можно прописать свой коэффициент. Есть возможность изменять частоту кэша. Если процессор с заблокированным множителем, все эти параметры хоть и изменяются, но каких-либо действий они не имеют. Можно лишь уменьшить коэффициент, но разогнать процессор в пределах его возможностей Turbo Boost уже нельзя. Настройки всевозможных поддерживаемых технологий энергосбережения и лимитов находятся в подменю Advanced CPU Configuration.

MSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Ниже находятся настройки базовой частоты и шины PCI Express.

MSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Выбор частоты памяти находится в широких пределах, от 800 до 8400 МГц с шагом 133 МГц. Кому лень перебирать необходимые значения, может воспользоваться готовыми пресетами с установкой таймингов.

MSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Сами задержки изменяются в очень большом количестве — энтузиасты будут просто в восторге!

MSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Кто не знает возможностей памяти, могут воспользоваться средствами считывания SPD в подменю MEMORY-Z.

MSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Кроме того, можно настроить процесс «тренировки» и ускорение проверки памяти при старте системы.

MSI MAG Z490 Tomahawk

Настройки преобразователя питания процессора находятся в подменю DigitALL Power.

MSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Напряжения меняются в широких пределах, можно выбрать режим Override или Offset.

MSI MAG Z490 Tomahawk

Все основные параметры и предел их изменения занесены в следующую таблицу:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 10–655,25 0,05/0,06/0,12
CPU PEG/DMI Clock 95–200 0,01
CPU Ratio (Multiplier) 8–ХХ (43)* 1
Ring Ratio 8–XX (40)* 1
DRAM Frequency (МГц) 800–8400 133
CPU Loadline Calibration Control Auto/Mode 1…8 1
CPU Core Voltage (В) 0,600–1,72 0,005
CPU SA Voltage (В) 0,600–1,85 0,01
CPU IO Voltage (В) 0,600–1,75 0,01
CPU PLL OC Voltage (В) 0,600–2,0 0,01
DRAM Voltage (B) 0,600–2,2 0,01
PCH Voltage (B) 0,600–2,0 0,01

*— для нашего CPU было ограничение 43 и 40 соответственно.

После всех экспериментов можно сохранить настройки в одном из шести профилей, указав для каждого свое имя.

MSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Мониторинг осуществляются в отдельном окне и в графическом виде, что для общего стиля режима Advanced выглядит странно.

MSI MAG Z490 Tomahawk

Есть «обозреватель» установленных компонентов и задействованных узлов — очень удобно, когда не знаешь куда и что подключено.

MSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Как отмечалось выше, обновление прошивки осуществляется благодаря встроенным средствам платы, достаточно вставить «флешку» с микрокодом, выбрать соответствующий файл и система все сделает сама.

MSI MAG Z490 Tomahawk

Все обычные параметры находятся в меню SETTINGS. Там можно настроить время, загрузку с того или иного накопителя, энергосбережение ПК, интегрированные контроллеры, активировать CSM для старого оборудования или произвести очистку накопителя.

MSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk

Комплектное ПО

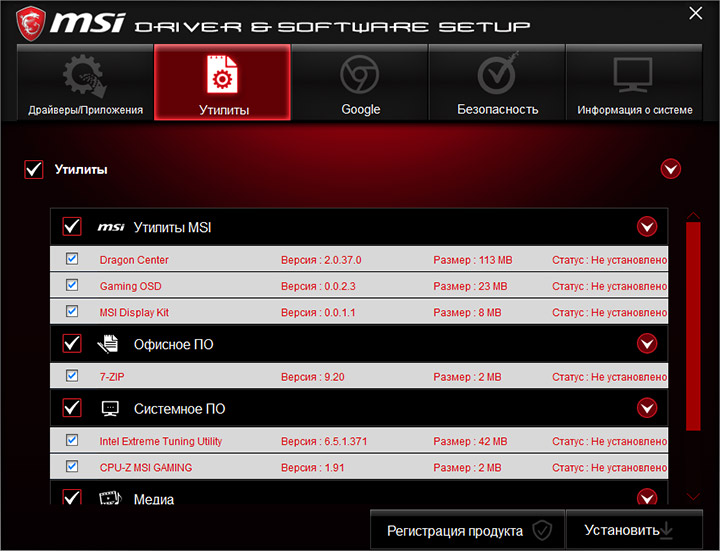

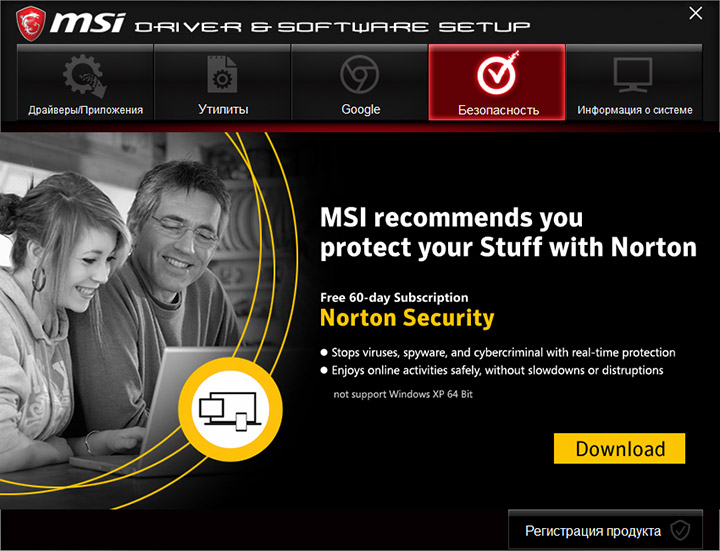

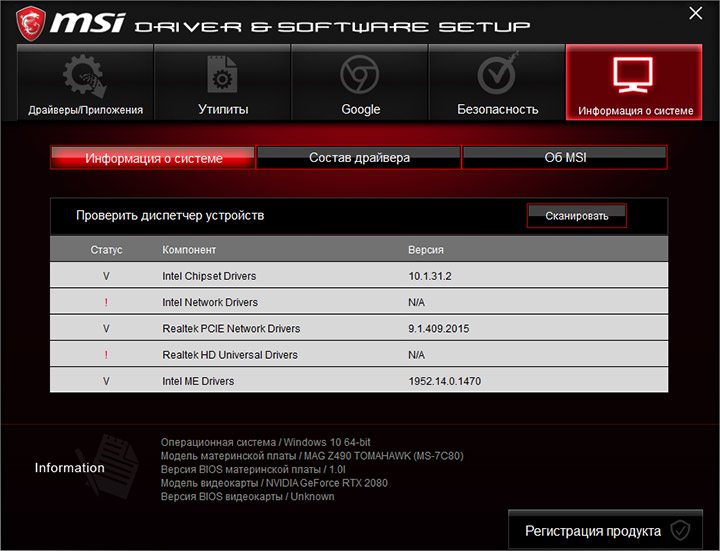

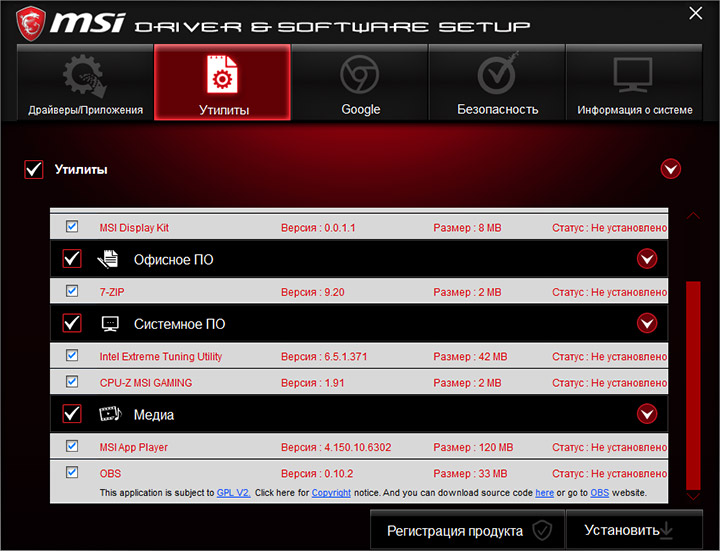

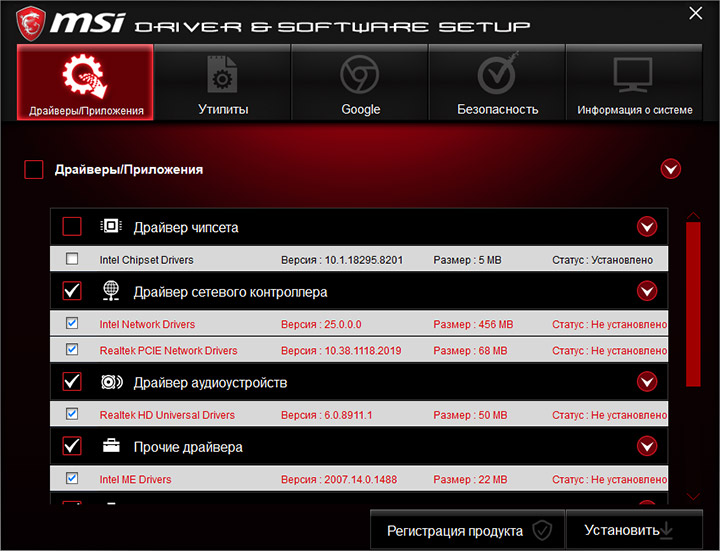

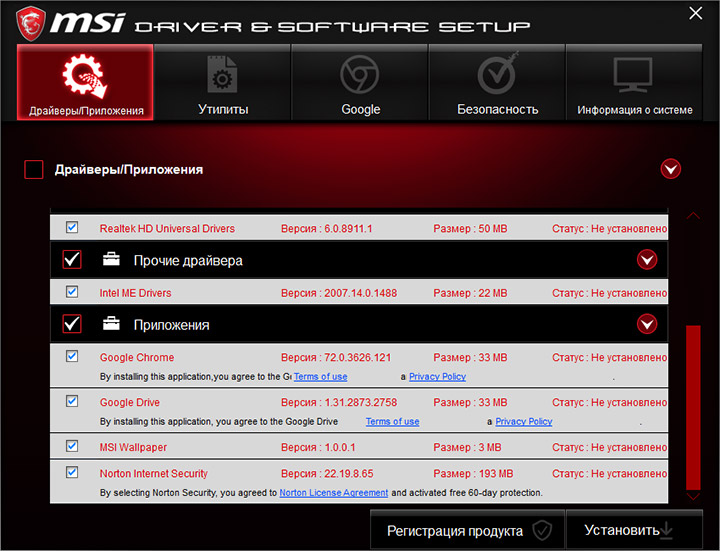

На комплектном диске можно найти как все необходимые драйверы, так и различного рода утилиты.

  Программное обеспечение
Фирменное Dragon Center, Gaming OSD, MSI Display Kit
Офисное 7-Zip
Медиа MSI App Player, OBS
Дополнительное MSI GAMING CPU-Z (freeware), Intel XTU, Google Chrome

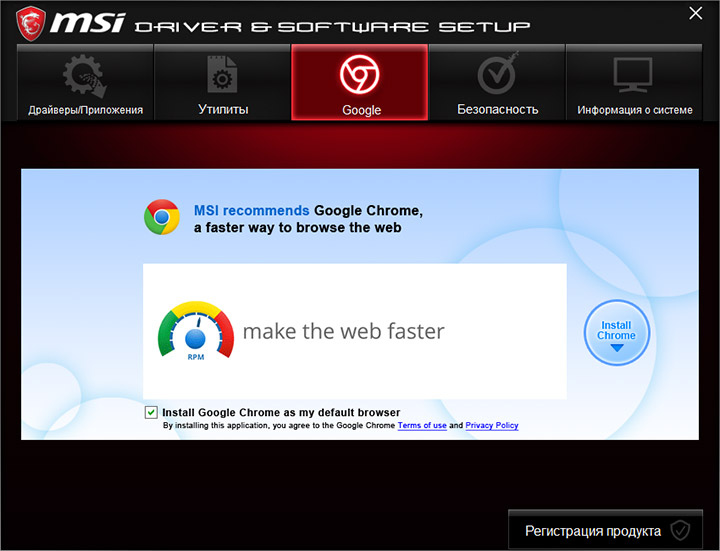

Кто отдает предпочтение браузеру Google, вместо встроенного Edge, может сразу установить его с диска. Для любителей разгона производитель предусмотрел сразу утилиты Intel XTU и CPU-Z.

MSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 TomahawkMSI MAG Z490 Tomahawk
