Насколько хорошо новинка проявит себя во время экспериментов по разгону — покажет практическое исследование, а пока, предлагаем ознакомиться с техническими характеристиками участницы тестирования.
| Модель | MSI FM2-A85XA-G65 |
| Чипсет | AMD A85X |
| Процессорный разъем | Socket FM2 |
| Процессоры | AMD A-Series, Athlon |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2000*/2133*, (* — ОС), 64 Гбайт максимум |
| Слоты PCI-E | 2 x PCI Express 2.0 x16 (x16+x0, x8+x8) 3 x PCI Express 2.0 x1 |
| Слоты PCI | 2 |
| Встроенное видеоядро (в процессор) | Radeon HD 76xx/75xx/74xx |
| Видеоразъемы | D-Sub, DisplayPort, DVI-D, HDMI |
| Количество подключаемых вентиляторов | 5 (3x 4pin, 2x 3pin) |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 10 x 2.0 (4 разъема на задней панели, AMD A85X) 4 х 3.0 (2 разъема на задней панели, AMD A85X), |
| ATA-133 | – |
| Serial ATA | 8 x SATA 6 Гбит/с (AMD A85X) |
| eSATA | – |
| RAID | 0, 1, 5, 10 (AMD A85X) |
| Встроенный звук | Realtek ALC892 (7.1, HDA) |
| S/PDIF | Оптический |
| Сетевые возможности | Realtek RTL8111E (Gigabit Ethernet) |
| FireWire | – |
| LPT | – |
| COM | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | Кнопки включения, выключения и CLR_CMOS, контрольные точки V-Check, OC Genie |
Поскольку системная логика обладает богатой функциональностью, то в случае с FM2-A85XA-G65 разработчики MSI смогли обойтись минимумом дополнительных контроллеров. Тем не менее, возможностей расширения должно хватить для абсолютного большинства пользователей.
Комплект поставки
Новинка поставляется в картонной коробке стандартных размеров, оформление которой выполнено в стиле, характерном для продуктов MSI из серии Military Class III. Как вы помните, именно таким образом производитель обозначает материнские платы, в конструкции которых используются компоненты военного класса надежности. Также, кроме логотипа Military Class III и названия модели на лицевую сторону упаковки FM2-A85XA-G65 нанесены пиктограммы фирменных особенностей MSI: OC Genie II и ClickBIOS II. Первая означает наличие интеллектуальной системы автоматического разгона, а вторая — использование в качестве пошивки микрокода UEFI с оригинальным графическим интерфейсом.
На тыльной поверхности коробки пользователь может узнать о технологиях, использованных в конструкции системной платы. К электронным компонентам Military Class III относятся твердотельные конденсаторы Hi-c CAP, обладающие повышенной стабильностью в условиях высоких температур, катушки индуктивности с монолитными сердечниками SFC, а также качественные емкости с полимерным электролитом.
Система автоматического разгона OC Genie II обеспечивает до 20% прироста в 3D-играх, а опытным пользователям пригодится прошивка, предлагающая богатые возможности управления быстродействием и оснащенная удобным графическим интерфейсом Click BIOS II.

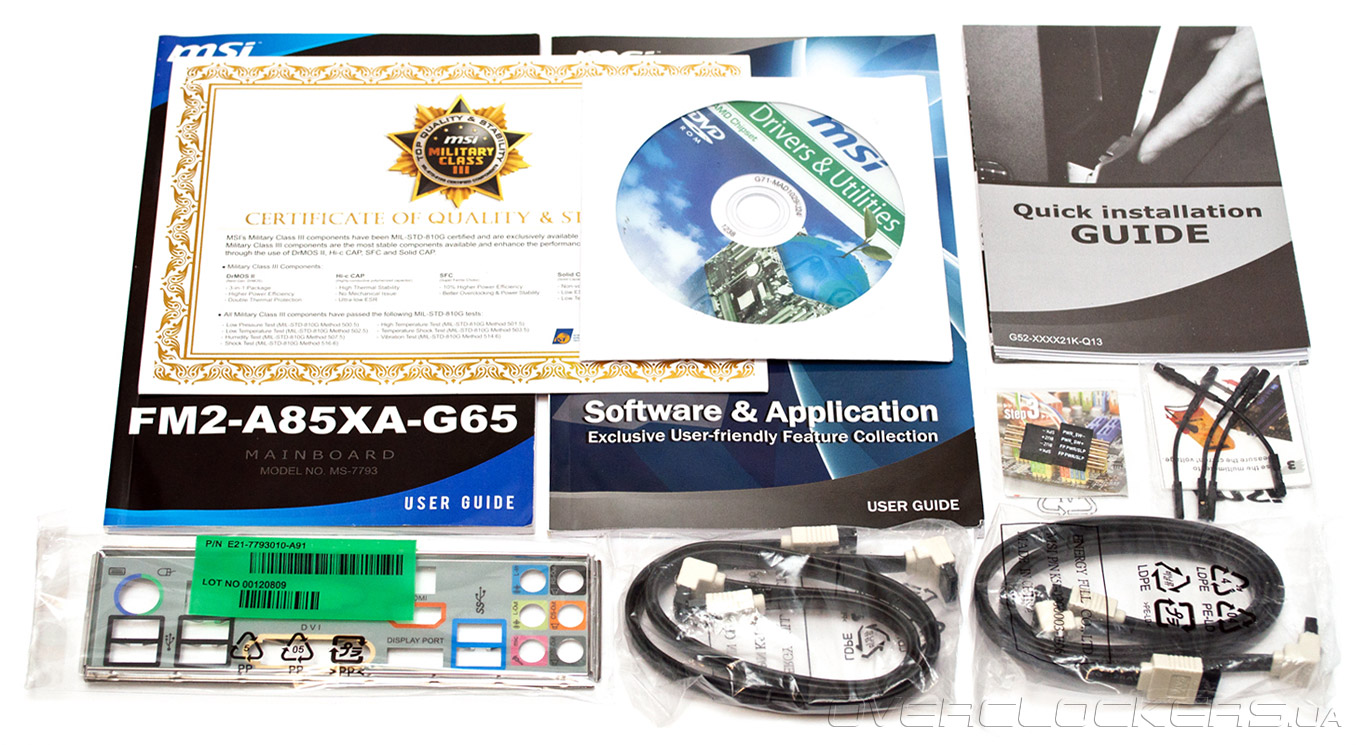

Вместе с материнской платой MSI FM2-A85XA-G65 покупатели получают набор дополнительных принадлежностей, состоящий из:
- заглушки на заднюю панель I/O Shield;
- четырех кабелей SATA 6 Гбит/с;
- набора коннекторов M-Connectors;
- комплекта переходников V-Check;
- DVD-диска с драйверами и программным обеспечением;
- подробного руководства пользователя;
- инструкции по быстрой сборке системного блока;
- копии сертификата соответствия стандарту MIL-STD-810G;
- руководства по работе с фирменным ПО MSI.
Комплект поставки достаточно разнообразный, во всяком случае, присутствует все необходимое для сборки и последующей эксплуатации системной платы.
Дизайн

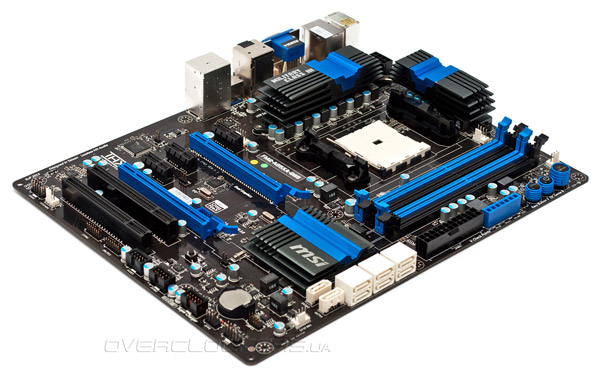

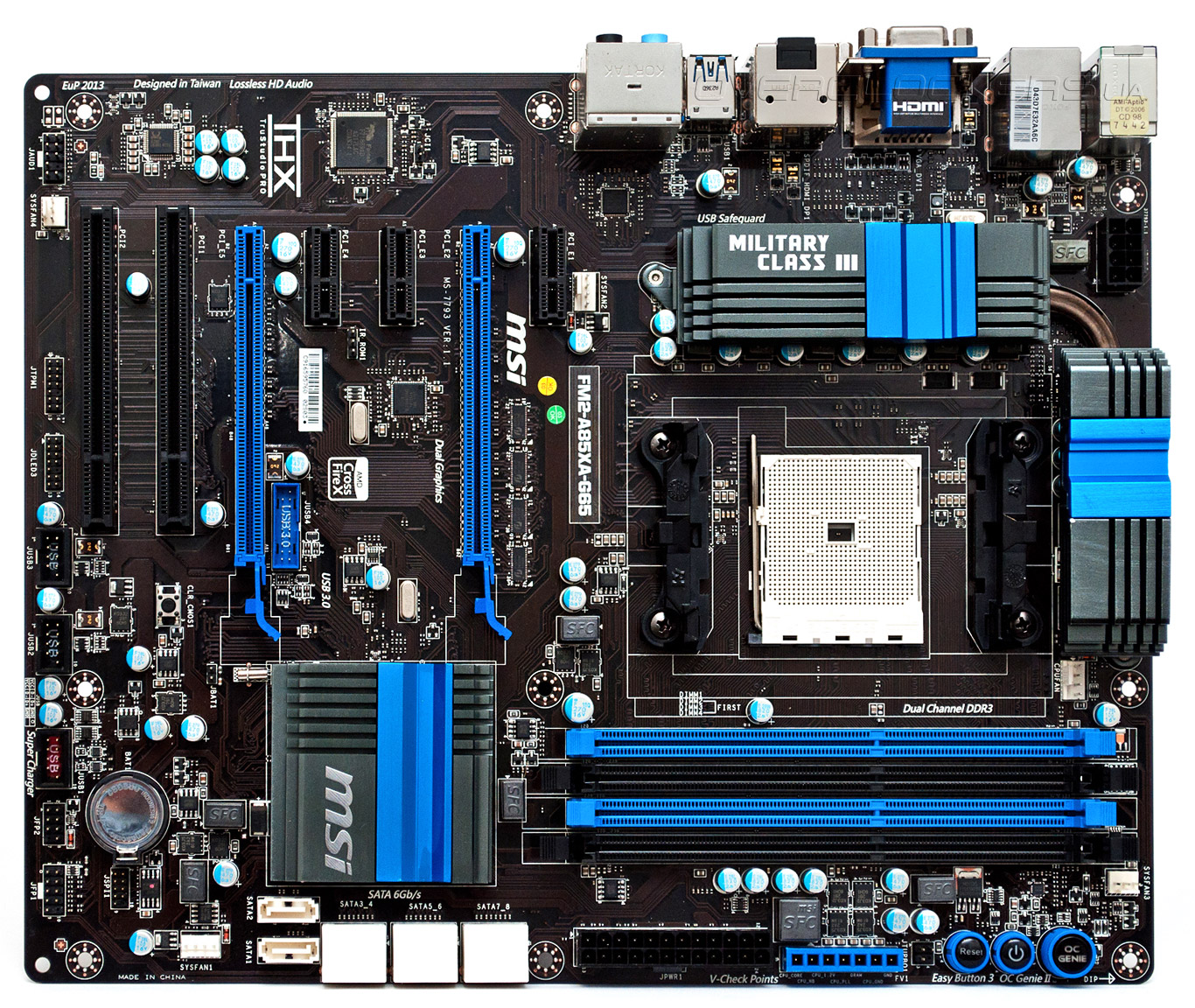

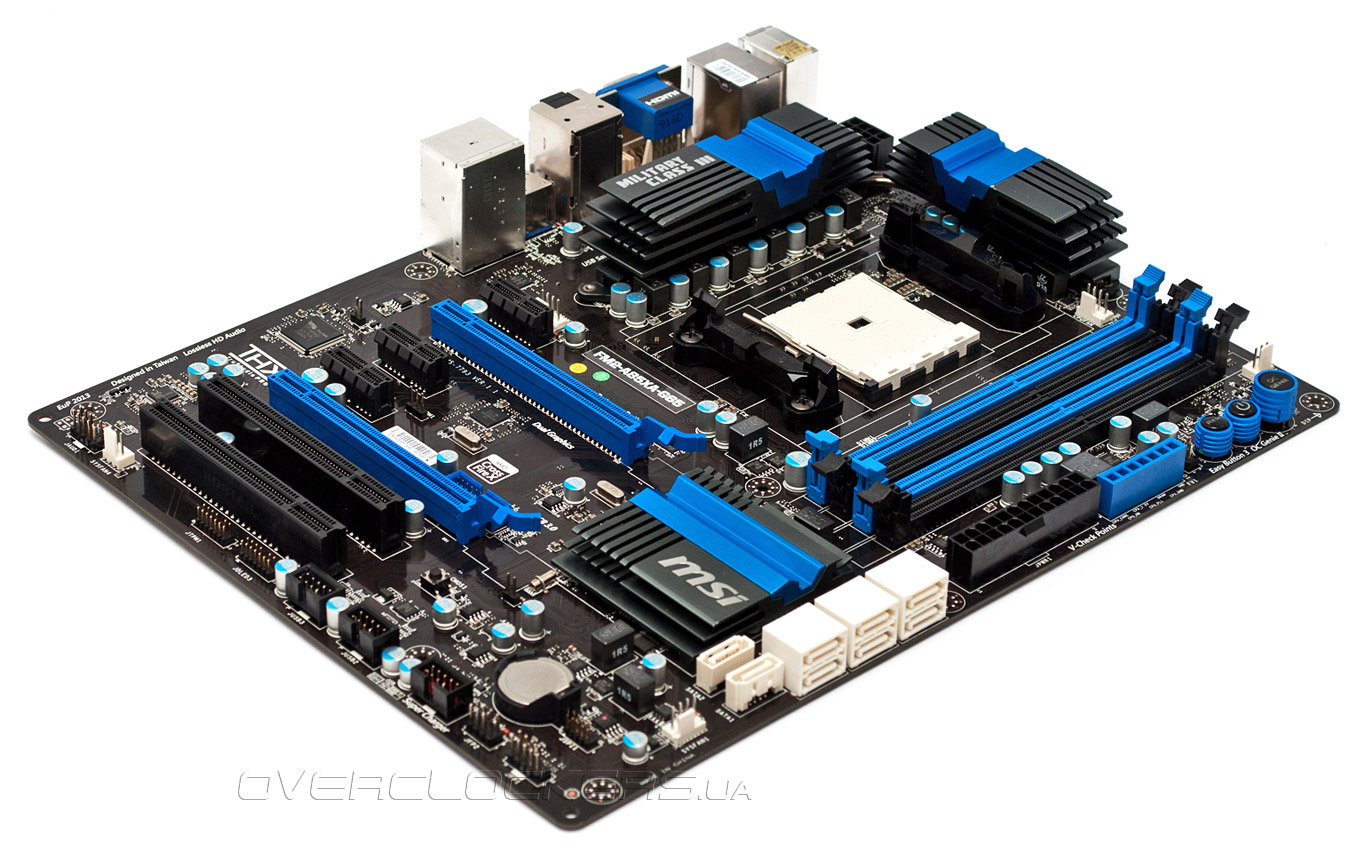

Материнская плата FM2-A85XA-G65 выполнена в форм-факторе ATX, её размеры составляют 305 х 244 мм. Как и все продукты MSI, принадлежащие к семейству Military Class III, новинка выделяется массивной системой охлаждения и мощным узлом VRM.
Системная плата предназначена для эксплуатации APU A-Series и Athlon в исполнении Socket FM2. Модель основана на старшем чипсете AMD A85X, который обеспечивает поддержку большинства актуальных интерфейсов. Для работы с оперативной памятью предназначены четыре разъема DIMM DDR3, в которые можно установить модули c тактовой частотой 1866 МГц суммарным объемом до 64 ГБ. Материнская плата MSI FM2-A85XA-G65 оснащена двумя слотами PCI Express 2.0 x16, которые позволяют создавать конфигурации AMD CrossFireX. При эксплуатации единственного графического ускорителя первый по счету разъем PCI Express 2.0 x16 будет работать с максимальной пропускной способностью, а в случае установки двух видеокарт оба порта переключатся в режим PCI Express 2.0 x16@x8.

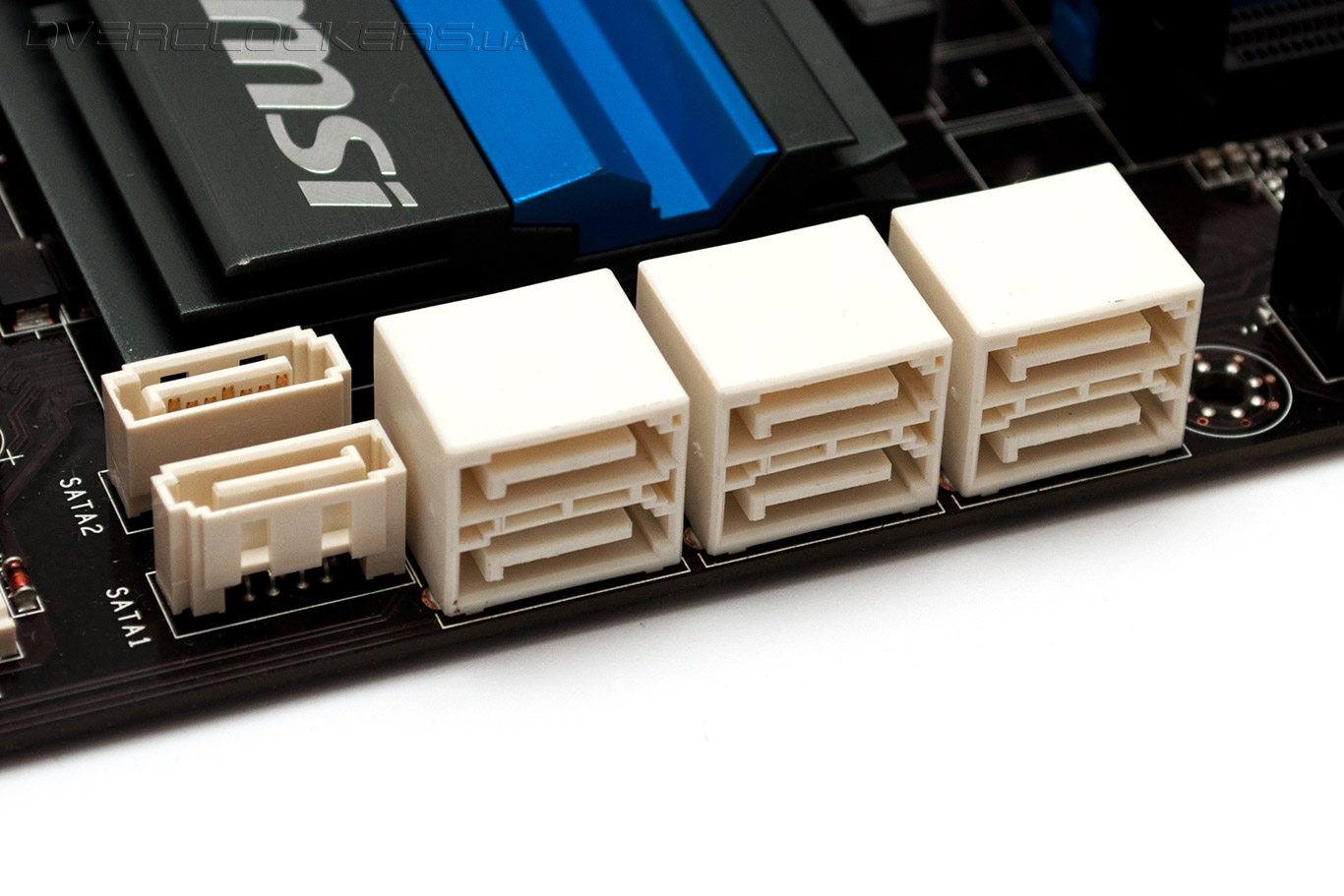

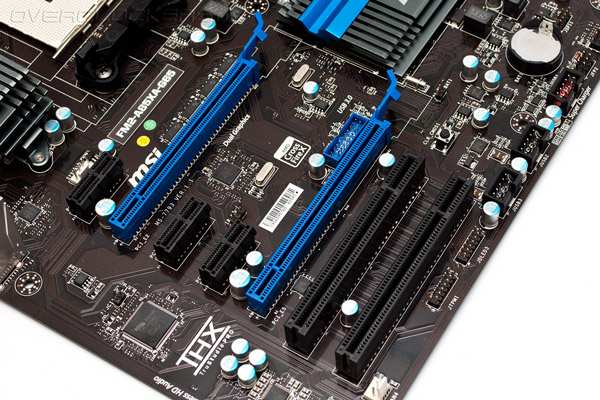

Для инсталляции карт расширения на материнской плате расположены два порта PCI и три слота PCI Express 2.0 x1. За работу всех восьми разъемов SATA 6 Гбит/с отвечает микросхема системной логики AMD A85X, которая поддерживает режим AHCI и позволяет объединять дисковые накопители в массивы RAID уровней 0, 1, 5, 10.

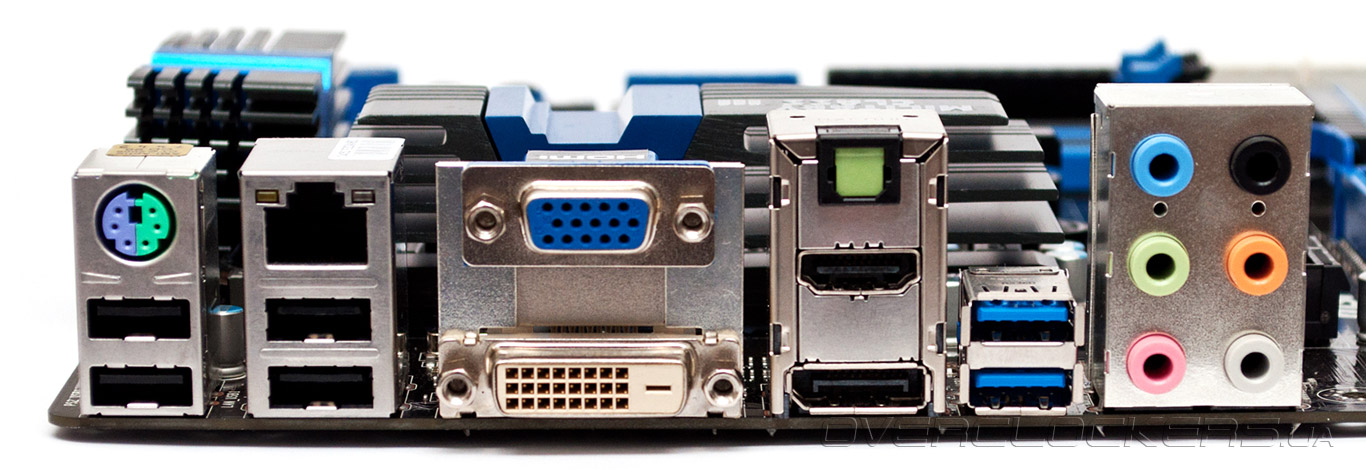

Возможности расширения FM2-A85XA-G65 представлены четырьмя чипсетными портами USB 3.0 и десятью USB 2.0. Что касается дополнительных контроллеров, то материнская плата оснащена микросхемой Realtek RTL8111E, которая отвечает за работу локальной сети Gigabit Ethernet, а в качестве звуковой карты используется восьмиканальный HD-аудиокодек Realtek ALC892. Задняя панель системной платы содержит следующий набор интерфейсов:
- комбинированный разъем PS/2;
- четыре порта USB 2.0 и два USB 3.0;
- видеовыходы D-Sub, DVI-D, DisplayPort и HDMI;
- оптический выход S/PDIF;
- сетевой порт RJ-45;
- шесть аналоговых аудиоразъемов.
Таким образом, конфигурация задней панели позволяет максимально реализовать заложенные в продукт возможности расширения. Что касается вывода изображения от встроенного графического ядра, то пользователь может одновременно задействовать три из четырех видеовыходов. Благодаря поддержке AMD Eyefinity доступно расширение рабочего стола на три монитора. Также, обладатели дискретных графических ускорителей могут задействовать технологию Lucid Virtu MVP.

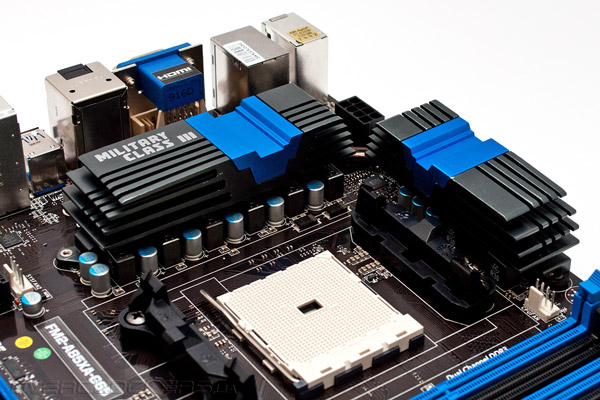

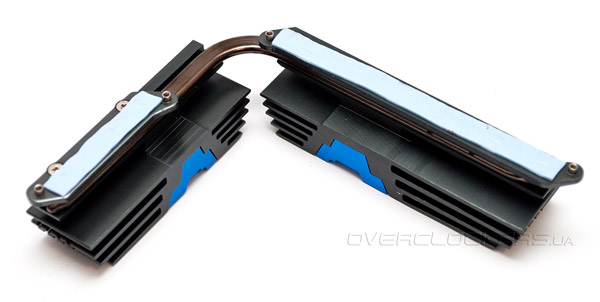

Система охлаждения MSI FM2-A85XA-G65 разработана со значительным запасом прочности, который пригодится при разгоне APU. Подключение вентиляторов обеспечивают пять разъемов, три из которых — четырехконтактные — поддерживают управление скоростью вращения при помощи ШИМ. Силовые элементы преобразователя напряжения охлаждаются парой массивных радиаторов. Благодаря сложной форме ребер они сохраняют максимальную эффективность даже в условиях слабого обдува.
Для равномерного нагрева в конструкции используется тепловая трубка, а надежный прижим обеспечивает крепление на подпружиненных винтах.

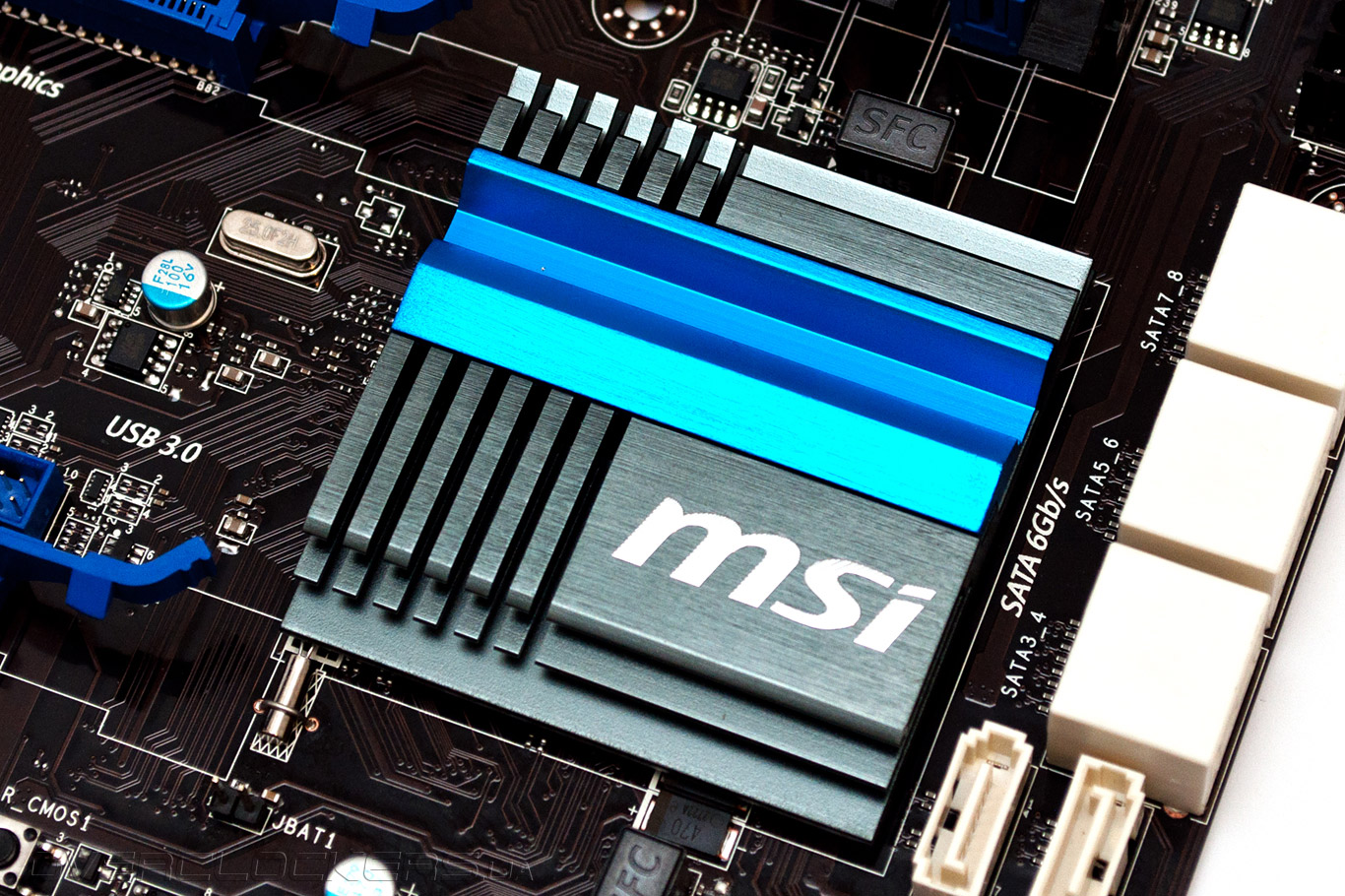

Микросхема системной логики охлаждается при помощи компактного плоского радиатора, эффективность которого не вызывает никаких опасений.

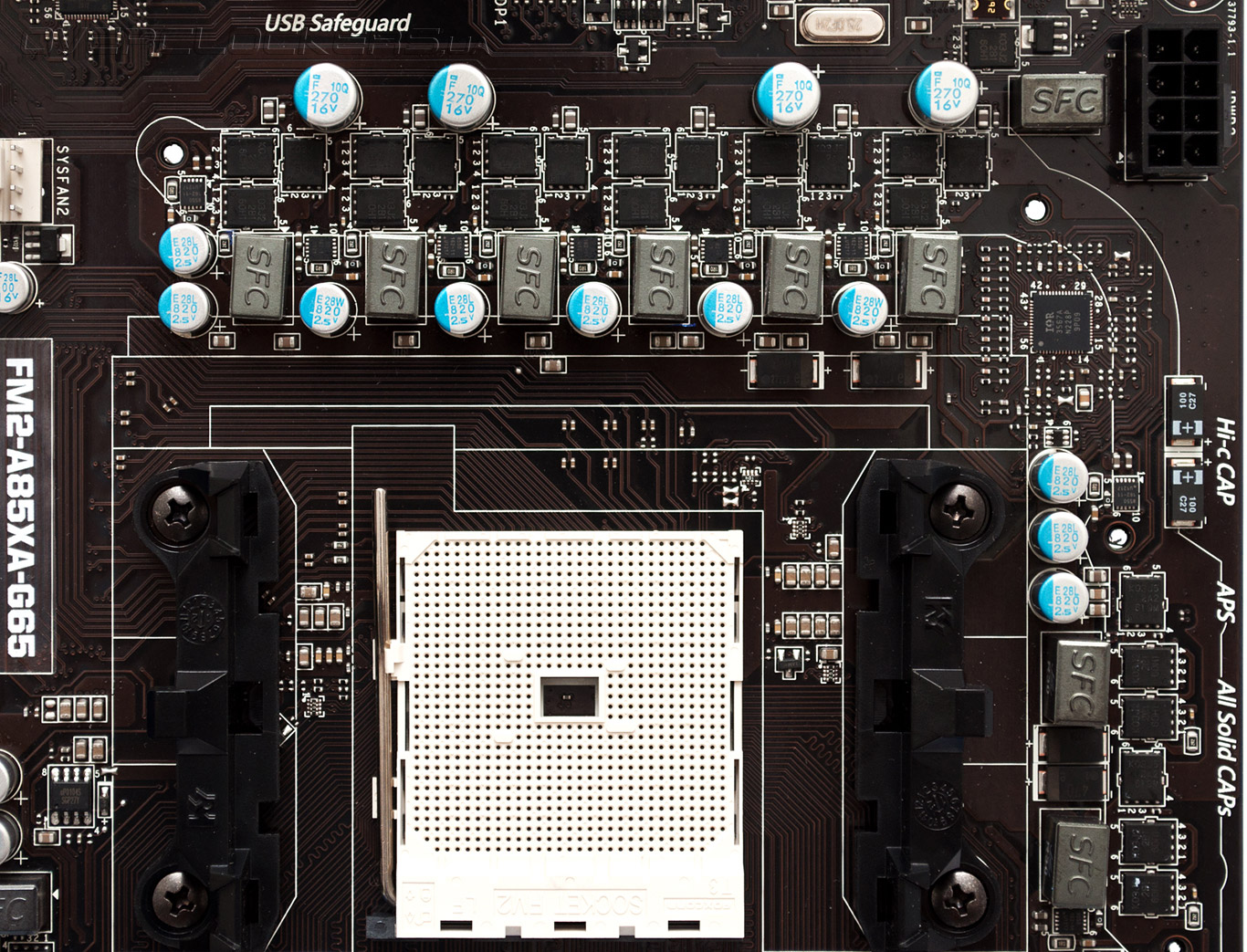

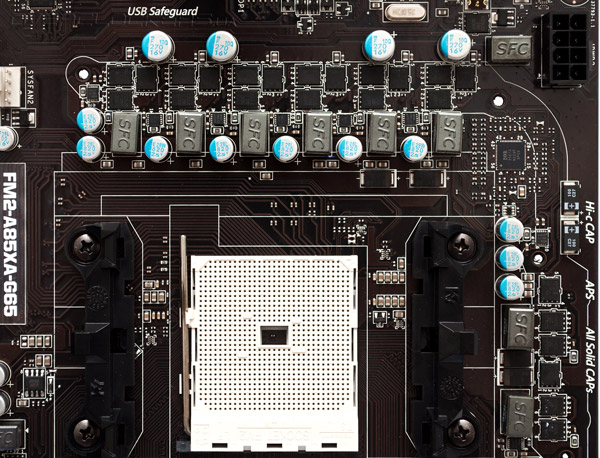

Преобразователь напряжения MSI FM2-A85XA-G65, выполненный по восьмиканальной схеме, управляется ШИМ-контроллером IR3567A, а в электрических цепях VRM применяются дискретные MOSFET. Шесть фаз формируют напряжение для вычислительных модулей, еще две отвечают за электропитание встроенного северного моста и контроллера памяти.

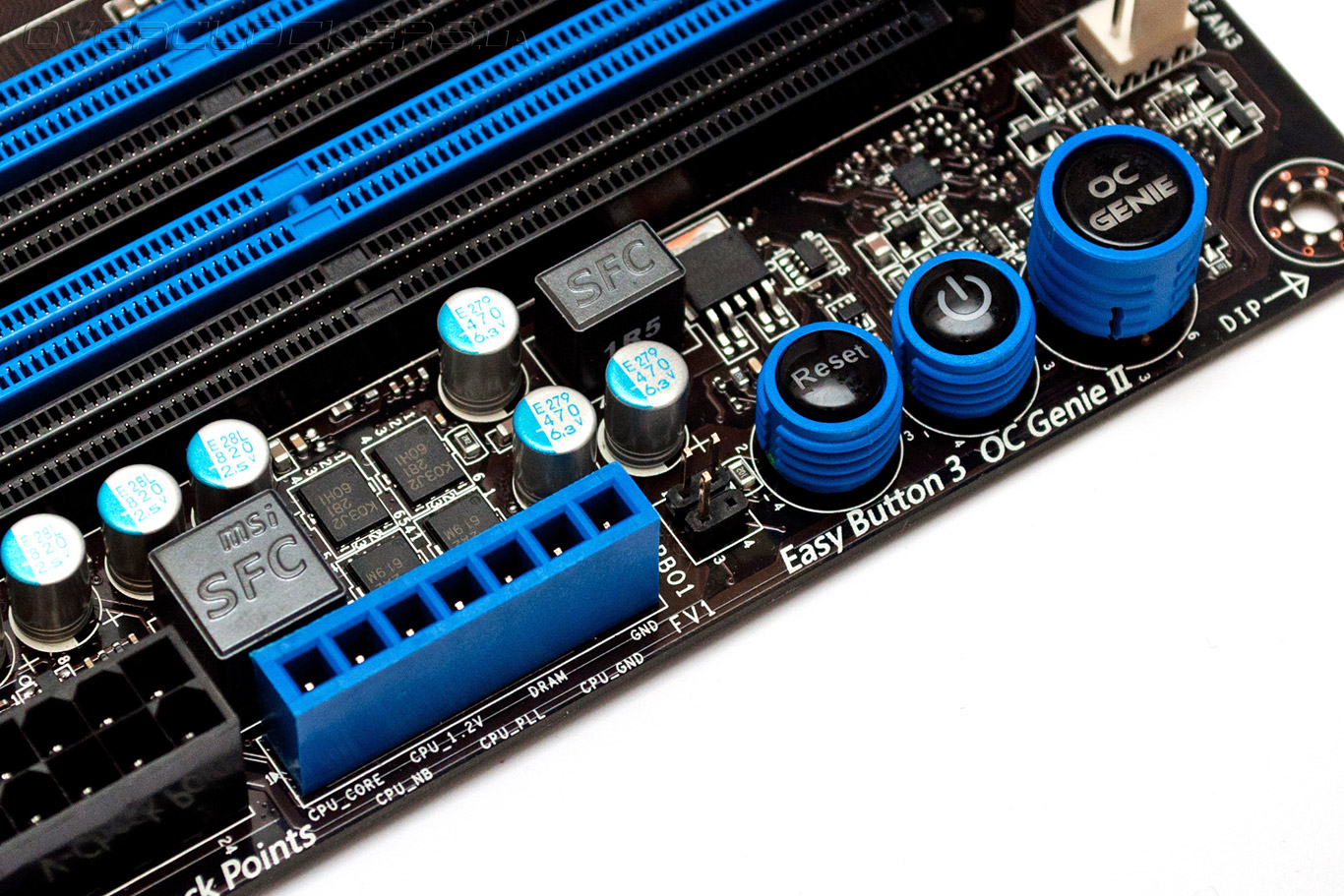

Электропитание к преобразователю напряжения подводится при помощи восьмиконтактного разъема EPS12V, что дает надежду на хорошие результаты разгона. Опытные пользователи непременно оценят наличие у FM2-A85XA-G65 аппаратных кнопок включения, перегрузки и сброса настроек прошивки, которые облегчают эксплуатацию в условиях открытого стенда. А для аппаратного измерения напряжений героиня сегодняшнего обзора оснащена контрольными точкам V-Check.
Иными словами, в конструкции MSI FM2-A85XA-G65 основной упор сделан на запас прочности конструкции, необходимый для достижения максимальных результатов разгона. Тем не менее, функциональность материнской платы находятся на достаточно высоком уровне даже без использования большого количества дополнительных контроллеров. Впрочем, успех в овреклокинге зависит не только от возможностей аппаратного обеспечения, так что мы переходим к рассмотрению программной составляющей — управляющему микрокоду.
