Обзор материнской платы ASUS P8Z77-V LX на базе чипсета Z77 Express

Несмотря на наличие у производителей материнских плат высококлассных моделей большинство пользователей отдает предпочтение недорогим решениям. Даже не каждый энтузиаст может позволить себе продукт за полторы сотни долларов, не говоря уже о более дорогих платах.

Естественно, такие решения не обладают широкой функциональностью, а имеющаяся обусловлена возможностями используемой системной логики. Доступные платы, как правило, лишены каких-либо дополнительных возможностей, облегчающих разгон. Урезанию подвергается и прошивка, в которой могут отсутствовать какие-то ключевые настройки, столь необходимые для установки очередных рекордов оверклокинга. Но производительность таких продуктов практически не отличается от топовых решений, а уровень разгона вполне достаточен для раскрытия потенциала любого среднестатистического процессора при воздушном охлаждении.

Продолжая тему недорогих материнских плат мы рассмотрим самый доступный продукт от ASUS на базе чипсета Intel Z77 Express — P8Z77-V LX.

ASUS P8Z77-V LX


ASUS P8Z77-V LX

Характеристики платы занесены в следующую таблицу:

Модель ASUS P8Z77-V LX
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400* (*— OC), максимум 32 ГБ
Слоты PCI-E 1 PCI Express 3.0 x16
1 PCI Express x16@4
2 PCI Express x1
Слоты PCI 3 (ASMedia ASM1083)
Встроенное видеоядро Intel HD Graphics
Видеоразъемы HDMI, DVI-D и D-Sub
Количество подключаемых вентиляторов 4 (3x 4pin, 1x 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 4 x 3.0 (2 разъема на задней панели, Intel Z77)
10 x 2.0 (4 разъема на задней панели, Intel Z77)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 3 Гбит/с (Intel Z77)
eSATA
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Realtek RTL8111E (Gigabit Ethernet)
FireWire
COM + (на плате)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 218
Дополнительные возможности MemOK!, CPU Boost

Как видим, ничего особенного, стандартный функционал для недорого решения. Отсутствует возможность постройки полноценных тандемов из пары видеокарт, но что-то слабо представляется мощная игровая система на базе недорогой платы. Так что вряд ли это можно отнести к минусам рассматриваемого продукта.


Комплект поставки

Материнская плата поставляется в небольшой темной коробке с фирменным оформлением. В лучших традициях рекламных слоганов на лицевой стороне в виде значков указаны ключевые особенности приобретаемого решения.

ASUS P8Z77-V LX

На обратной стороне более подробно описаны характеристики, некоторые функции и поддерживаемые платой технологии.

ASUS P8Z77-V LX

Комплект поставки собран в лучших традициях минимализма и содержит:
  • инструкцию к материнской плате;
  • диск с драйверами и дополнительным ПО;
  • заглушку на заднюю панель I/O Shield;
  • два кабеля SATA.

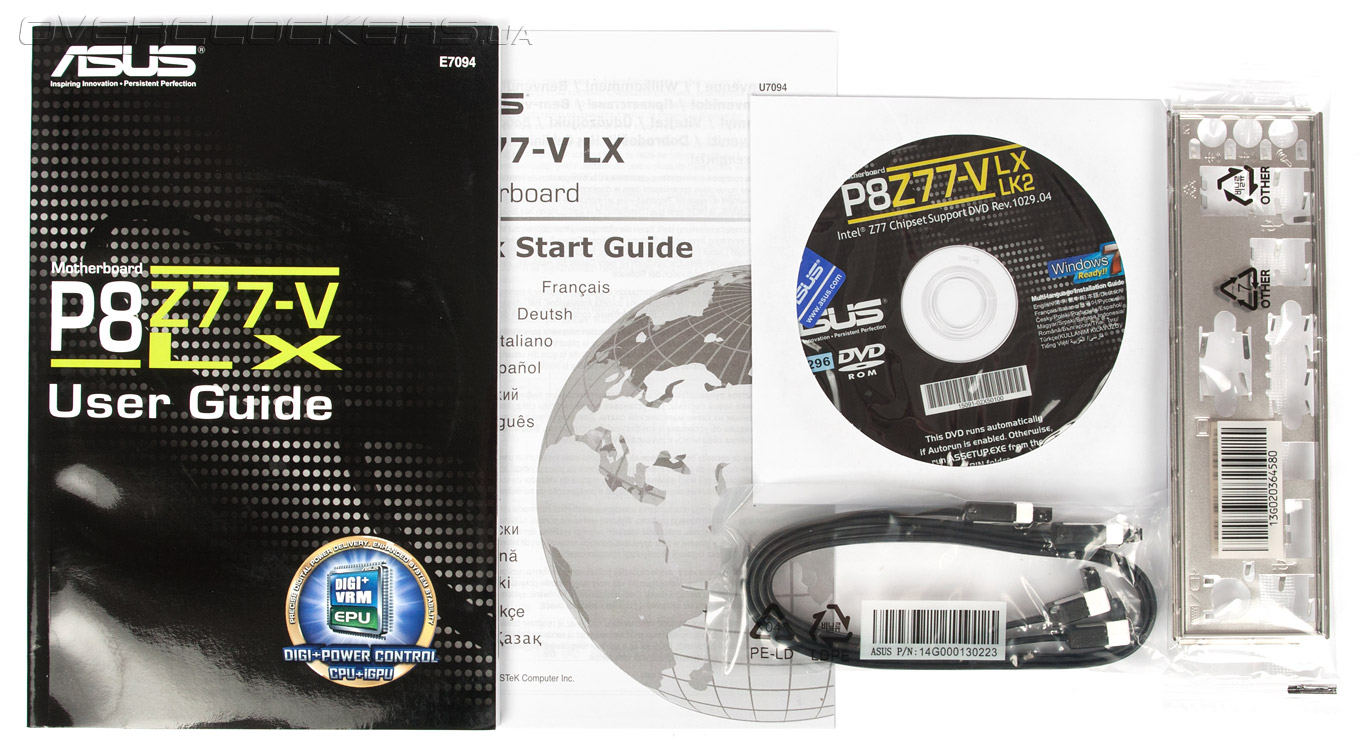

ASUS P8Z77-V LX

Для сборки доступной системы с одним приводом и жестким диском этого более чем достаточно. При росте парка оборудования, естественно, уже придется приобретать дополнительные кабели, но любителей устраивать файловые серверы единицы, так что экономию производителя можно назвать продуманной.


Дизайн и функциональность

Как правило доступные решения, выполненные форм-факторе ATX не страдают особой гигантоманией и имеют компактные размеры. Смысл делать полноформатные печатные платы, если число дополнительных контроллеров минимально, а к расположению компонентов не предъявляются какие-либо серьезные требования? Но, к сожалению, сделать полностью компактной P8Z77-V LX инженерам ASUS не удалось (размеры составили 305x218 мм) и край, где расположены практически все разъемы DIMM свисает. В итоге при сборке системы все операции по подключению кабелей и установке памяти необходимо производить предельно аккуратно, иначе есть риск повредить плату.

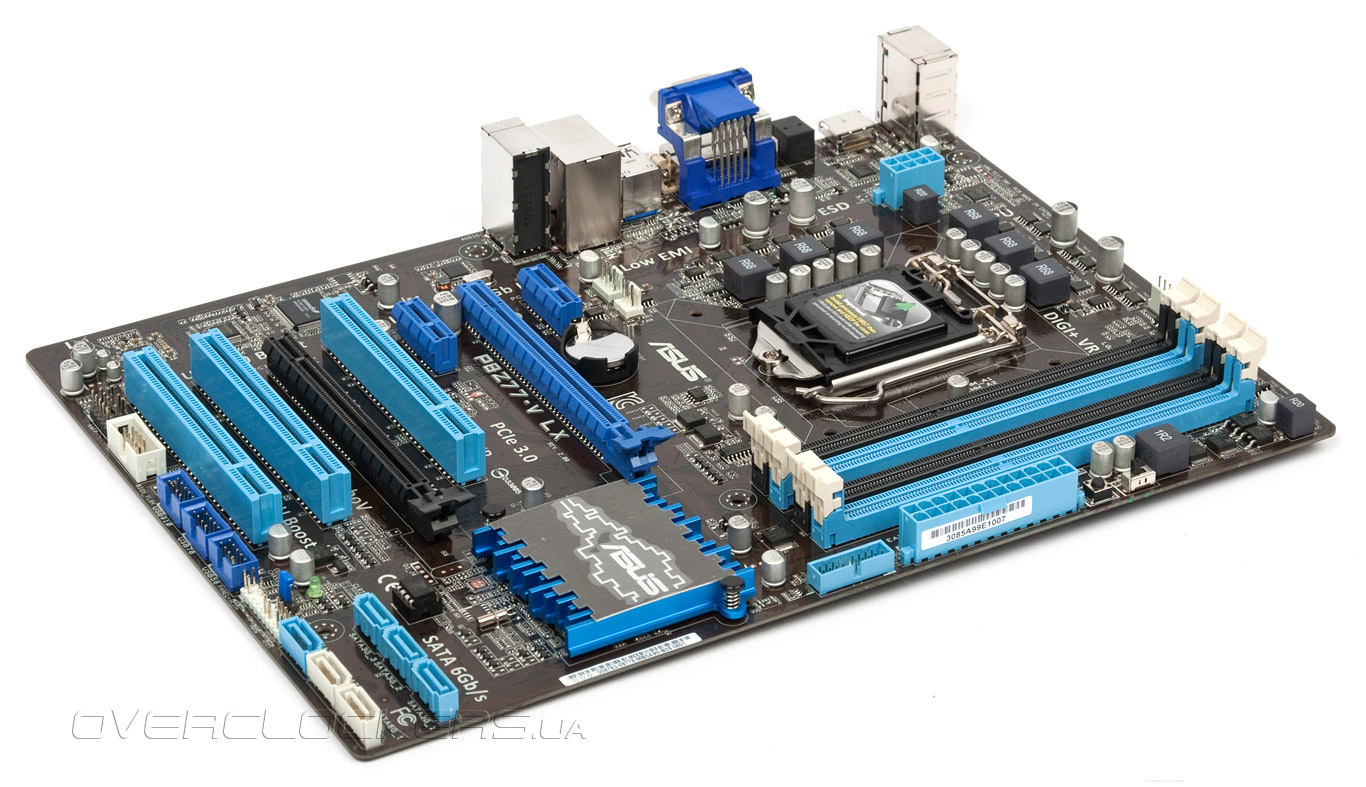

ASUS P8Z77-V LX

Что касается дизайна, то он выполнен в том же духе, что и у всех продуктов ASUS на базе системной логики Intel 7 Series: темный текстолит, разъемы с преобладающими оттенками синего и радиатор, стилизованный под форму импульсов. К расположению компонентов особых претензий нет, все шлейфы подключаются с краю платы, слоты памяти не будут мешать установке видеокарты. В особенности можно записать сгруппированные по три стандартные разъемы SATA в нижнем правом углу PCB.

Использование чипсета Z77 Express позволило производителю заявить о поддержке не только обычных моделей процессоров на базе Sandy Bridge и Ivy Bridge, но и серии «К» с разблокированным на повышение множителем. Благодаря четырем слотам DIMM систему можно будет оснастить 32 ГБ памяти с частотой до 1600 МГц или 2400 МГц (в прошивке стоят значения до 3200 МГц) в режиме оверклокинга. При нынешних ценах на модули ОЗУ очень даже заманчиво.

Функциональность платы ограничена возможностями используемой системной логики, но даже характеристики Z77 Express позволяют собрать хорошо оснащенную систему. В распоряжение пользователю доступны четыре канала SATA с пропускной способностью 3 Гбит/с и два — 6 Гбит/с, с поддержкой Intel Smart Response и Rapid Start. Кроме обычного использования накопителей доступна возможность организовать RAID-массивы уровней 0, 1, 5 и 10. Для подключения периферии предназначены 10 портов USB 2.0 (шесть на задней панели), а более прогрессивные устройства раскроют свой потенциал с четырьмя USB 3.0, причем, два из них можно будет вывести на переднюю панель корпуса.

ASUS P8Z77-V LX

В отличие от более дорогих решений P8Z77-V LX не позволит организовать полноценный тандем из видеокарт. Процессорные линии PCI Express (при установке Ivy Bridge будет доступна третья ревизии скоростного интерфейса) подводятся лишь к одному разъему PCI-E x16, а ко второму — четыре «медленные» линии от чипсета, чего в некоторых случаях будет недостаточно. Из заявленных технологий доступна лишь AMD CrossFireX.

ASUS P8Z77-V LX

Для остальных карт расширения предусмотрено два слота PCI-E x1 и целых три древних PCI. Последние выполнены на базе моста PCIe-PCI ASMedia ASM1083, так как последние чипсеты Intel эту шину уже не поддерживают.

Остальные коммуникационные возможности платы представлены гигабитным сетевым контроллером Realtek RTL8111E и звуковым кодеком Realtek ALC887, поддерживающим 7.1-канальные аудиосистемы. Единственное, что для функционирование такой конфигурации придется задействовать разъемы на передней панели корпуса — «материнка» оснащена лишь тремя мини-джеками. Но зато есть оптический S/PDIF. В целом, задняя панель обладает следующими разъемами:
  • четыре USB 2.0;
  • два USB 3.0;
  • один комбинированный PS/2;
  • по одному HDMI, DVI-D и D-Sub;
  • RJ45;
  • оптический S/PDIF;
  • три аудио-разъема.

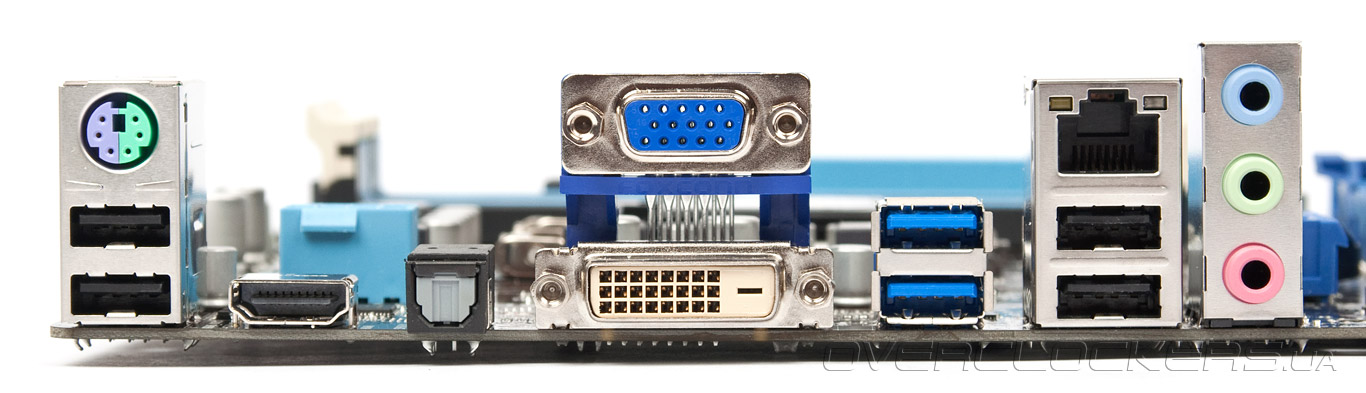

ASUS P8Z77-V LX

Наличие трех видеовыходов позволит построить мультимониторную конфигурацию при условии установки процессоров LGA1155 последнего поколения. Естественно, будет задействовано встроенное графическое ядро, так что ни о каких серьезных игровых приложениях речи быть не может. Если установить дискретный графический адаптер, то благодаря технологии LucidLogix Virtu MVP появляется возможность объединить оба акселератора для формирования изображения и ускорения перекодирования видео за счет Intel Quick Sync.

Казалось бы, чем не идеальная и доступная плата? Функциональность в пределах необходимого минимума, достаточно сэкономить на «материнке» и взять Core i5 с разблокированным множителем и получить неплохую оверклокерскую систему. Но увы, на силовых элементах отсутствует хоть какая-либо система охлаждения, что в свою очередь может сказаться на долговечности P8Z77-V LX при разгоне.

ASUS P8Z77-V LX

Сам же преобразователь питания процессора выполнен по 6-канальной схеме и управляется чипом ASP1102. Для повышения стабильности и увеличения срока службы изделия во всех цепях используются твердотельные конденсаторы, дроссели с монолитным сердечником призваны снизить риск возникновения такого не очень приятного явления как «писк катушек». Есть даже восьмиконтактный разъем питания EPS12V, но вряд ли он может принести столь ощутимую пользу при таком модуле VRM.

ASUS P8Z77-V LX

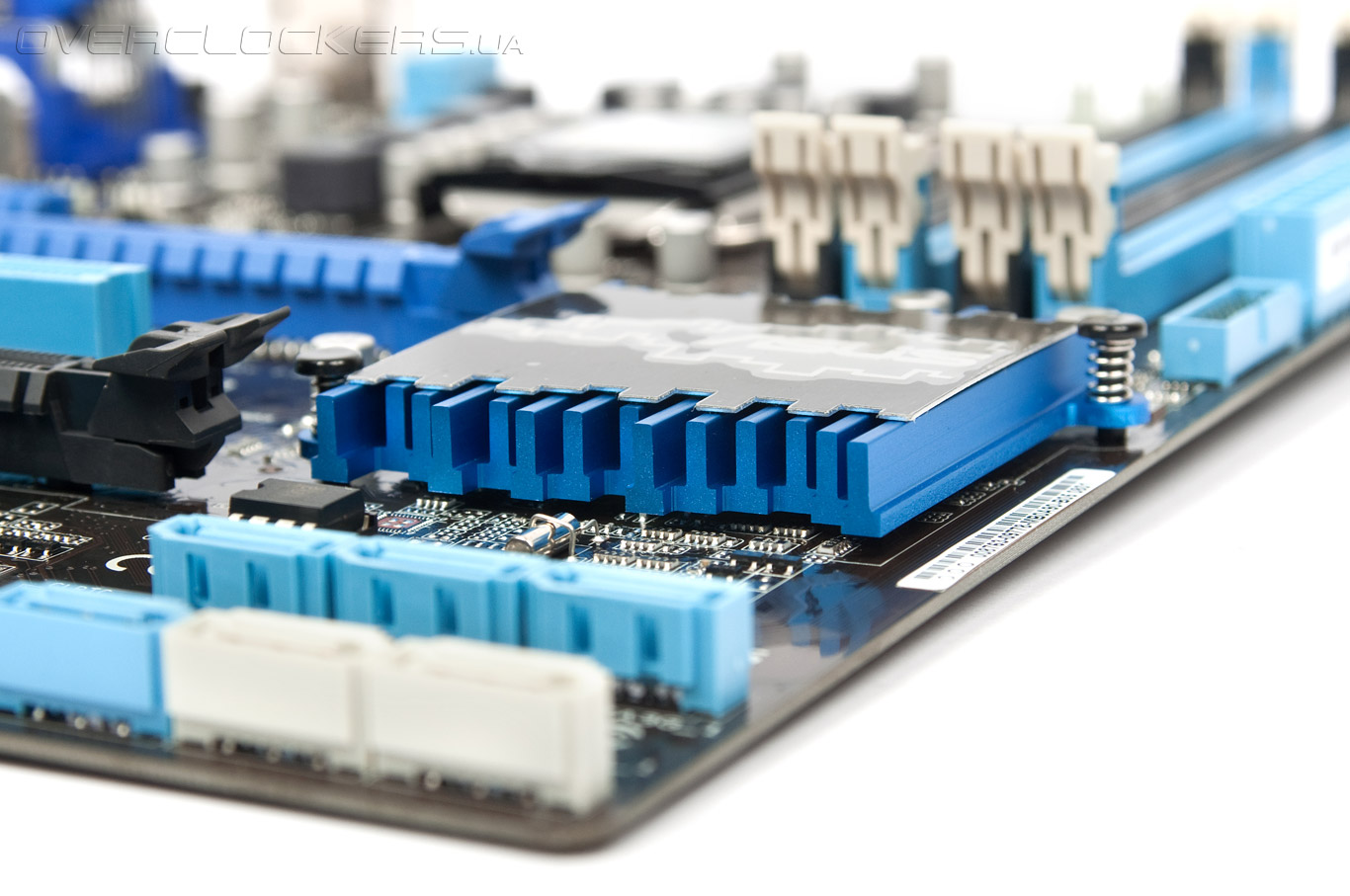

А вот на охлаждении микросхемы PCH не поскупились и установили относительно крупный радиатор.

ASUS P8Z77-V LX

И для организации активного охлаждения плата обладает приличным количеством вентиляторных разъемов — четыре штуки, среди которых только один без ШИМ-ругулировки.

Из дополнительных возможностей отметим наличие кнопки MemOK!, отвечающей за старт системы при установленных проблемных модулях памяти, и переключатель GPU Boost, позволяющий разогнать встроенное видеоядро.

ASUS P8Z77-V LX
