Дешево и сердито. Обзор и тестирование системной платы ASRock Z75 Pro3 на чипсете Intel Z75 Express

Как известно, лучшим способом повышения быстродействия процессоров Intel в исполнении LGA1155 является увеличение коэффициента умножения частоты. Для этого необходимы, в первую очередь, специальные CPU, распознать которые можно по литере «К» в названии модели. При этом далеко не все материнские платы поддерживают функции разгона, такой привилегией наделены лишь продукты, основанные на определенных чипсетах. Считается, лучшим выбором для энтузиастов и любителей оверклокинга являются системные платы, основанные на системной логике Intel Z77 Express. А между тем в продуктовой линейке чипмейкера имеется еще один чипсет — Z75 Express, также поддерживающий разгон процессоров со свободным множителем. Напомним характеристики модельного ряда системной логики Intel 7-й серии, который на сегодняшний день состоит из шести модификаций, предназначенных для разных рыночных сегментов.

Модель Z77 Express Z75 Express H77 Express B75 Express Q77 Express Q75 Express
Технологический процесс 65 нм 65 нм 65 нм 65 нм 65 нм 65 нм
Полная поддержка процессоров серии K + +
Поддержка CrossFireX/SLI + +
Конфигурация PCI-Express 3.0 x16, x8+x8, x8+x4+x4 x16, x8+x8 x16 x16 x16 x16
Количество линий PCI-Express 2.0 8 8 8 8 8 8
Поддержка PCI + + +
Встроенное видеядро (в процессор) Intel HD Graphics 2500/4000 Intel HD Graphics 2500/4000 Intel HD Graphics 2500/4000 Intel HD Graphics 2500/4000 Intel HD Graphics 2500/4000 Intel HD Graphics 2500/4000
Возможность разгона видеоядра + + + + + +
Порты USB 14 (4х USB3.0, 10x USB2.0) 14 (4х USB3.0, 10x USB2.0) 14 (4х USB3.0, 10x USB2.0) 12 (4х USB3.0, 8x USB2.0) 14 (4х USB3.0, 10x USB2.0) 14 (4х USB3.0, 10x USB2.0)
Serial ATA 2x SATA 6Gb/s 4x SATA 3Gb/s 2x SATA 6Gb/s 4x SATA 3Gb/s 2x SATA 6Gb/s 4x SATA 3Gb/s 1x SATA 6Gb/s 5x SATA 3Gb/s 2x SATA 6Gb/s 4x SATA 3Gb/s 1x SATA 6Gb/s 5x SATA 3Gb/s
AHCI + + + + + +
RAID 0/1/5/10 + + + +
Smart Response + + +
Intel AMT +


Intel Z75 Express

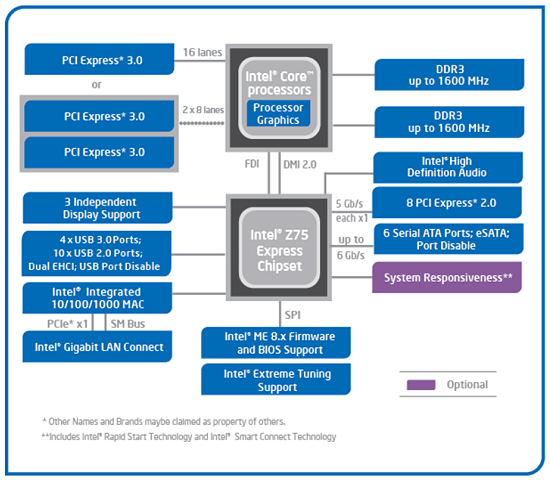

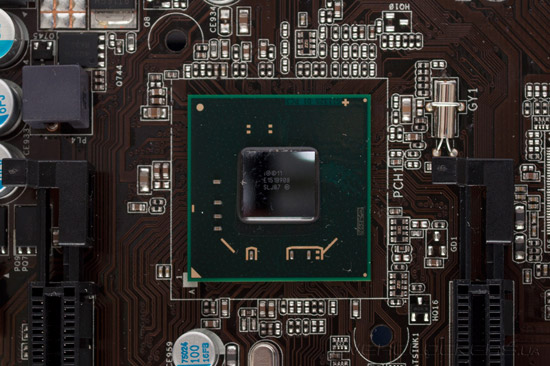

Как и другие представители продуктовой линейки системной логики Intel 7-й серии Z75 Express имеет одночиповую компоновку. Единственная микросхема — PCH (Platform Controller Hub) отвечает за подключение и работу периферийных устройств, в то время как основные компоненты системы, такие как контроллер оперативной памяти и шины PCI Express, интегрированы в CPU.

Intel Z75 Express

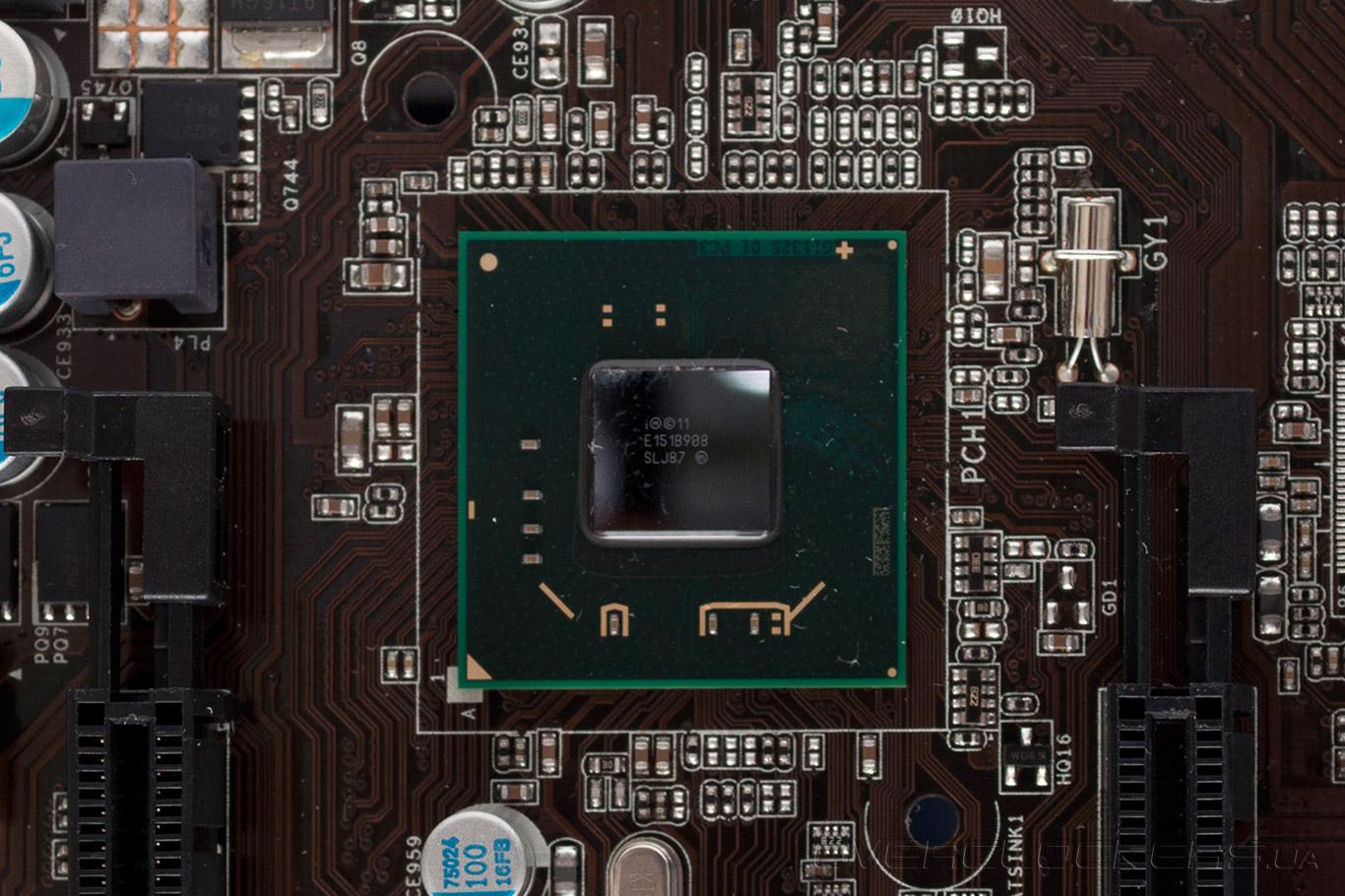

Для связи чипсета и центрального процессора используется шина DMI 2.0, а для вывода изображения от встроенного графического ядра предназначен интерфейс FDI — Flexible Display Interface. Системная логика Intel Z75 Express совместима с любыми моделями Sandy Bridge и Ivy Bridge, включая оверклокерские модификации из серии «К». Микросхема PCH изготавливается с соблюдением 65-нм техпроцесса, имеет TDP на уровне 6,7 Вт, а среди других чипсетов Intel 7-й серии её можно идентифицировать по маркировке SLJ87.

ASRock Z75 Pro3

На самом деле, отличия новинки от системной логики Intel Z77 Express минимальны, в младшей модели отключена технология Intel Smart Response, а также блокирована возможность разделения 32 процессорных линий PCI Express 3.0 по схеме «8+4+4». Все остальные функции, такие как поддержка двух устройств SATA 6 Гбит/с и четырех SATA 3 Гбит/с, восьми линий PCI-E 2.0 и 14 портов USB, четырех из которых поддерживают третью ревизию универсальной последовательной шины, оставлены без изменений. Для дисковых накопителей доступны режим работы AHCI, фирменные технологии Intel Rapid Start и Smart Connect, а также функция построения массивов RAID уровней 0, 1, 5 и 10. Ограничения совсем незначительные, зато, оптовая стоимость чипсета Intel Z75 Express составляет «всего» $40 долларов США против $48 за старшую модель. Это дает возможность производителям системных плат создавать модели для экономных любителей разгона. Именно к таким продуктам относится героиня сегодняшнего обзора — ASRock Z75 Pro3.

ASRock Z75 Pro3


ASRock Z75 Pro3

Эта «материнка», предназначенная для эксплуатации процессоров Intel в исполнении LGA1155, обладает не только весьма привлекательной ценой, но также оригинальной конструкцией. Насколько эта модель соответствует ожиданиям потенциальных покупателей — вы обязательно узнаете во время тестирования, а пока, предлагаем ознакомиться со спецификациями новинки.

Модель ASRock Z75 Pro3
Чипсет Intel Z75 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2800* (*— OC), максимум 32 ГБ
Слоты PCI-E 1 PCI Express 3.0 x16
1 PCI Express 2.0 x16@x4
1 PCI Express 2.0 x1
Слоты PCI 2 (ASMedia ASM1083)
Встроенное видеоядро Intel HD Graphics
Видеоразъемы HDMI, D-Sub
Количество подключаемых вентиляторов 5 (2 x 4pin и 3 x 3pin)
Порты PS/2 1 (клавиатура)
Порты USB 4 x 3.0 (2 разъема на задней панели, Intel Z77)
8 x 2.0 (4 разъема на задней панели)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 3 Гбит/с (Intel Z77)
eSATA
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF
Встроенная сеть Realtek RTL8111E (Gigabit Ethernet)
FireWire
COM + (на плате)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 193
Дополнительные возможности AMD CrossFireX (х16+х4), разъем для подключения IR-приемника

В первую очередь, в глаза бросаются необычные компактные, как для форм-фактора АТХ, размеры печатной платы, а также минимальное использование дополнительных контроллеров. Вместе с тем, ASRock Z75 Pro3 предлагает все необходимые среднестатистическому пользователю возможности расширения.


Комплект поставки

Материнская плата поставляется в картонной коробке очень скромных размеров, в её оформлении угадывается фирменный стиль, характерный для современных продуктов ASRock. Центральную часть в дизайне лицевой стороны упаковки занимает логотип 555 XFast, который объединяет несколько технологий, увеличивающих продуктивность системной платы.

ASRock Z75 Pro3

Обратная сторона коробки раскрывает суть работы технологий 555 XFast. По заявлениям производителя, программа XFast RAM, создающая в области оперативной памяти виртуальный логический диск, способна в пять раз увеличить быстродействие в графическом редактора Adobe Photoshop. Путем оптимизации ресурсов сетевого подключения XFast LAN снижает задержки в онлайн-играх, а кэширующий драйвер XFast USB в несколько раз повышает скорость работы внешних накопителей при работе с мелкими файлами.

ASRock Z75 Pro3

Что касается функций, которыми плату наделяет системная логика, то ASRock Z75 Pro3 поддерживает фирменные технологии Intel — Smart Connect и Rapid Start, а также Lucid Virtu MVP, которая позволяет объединять ресурсы встроенного и дискретного графических ускорителей. Остальные особенности, такие как возможность работы ОЗУ на частоте 2800 МГц, поддержка PCI Express 3.0 и наличие цифровой подсистемы электропитания Digi Power мы рассмотрим при изучении дизайна новинки.

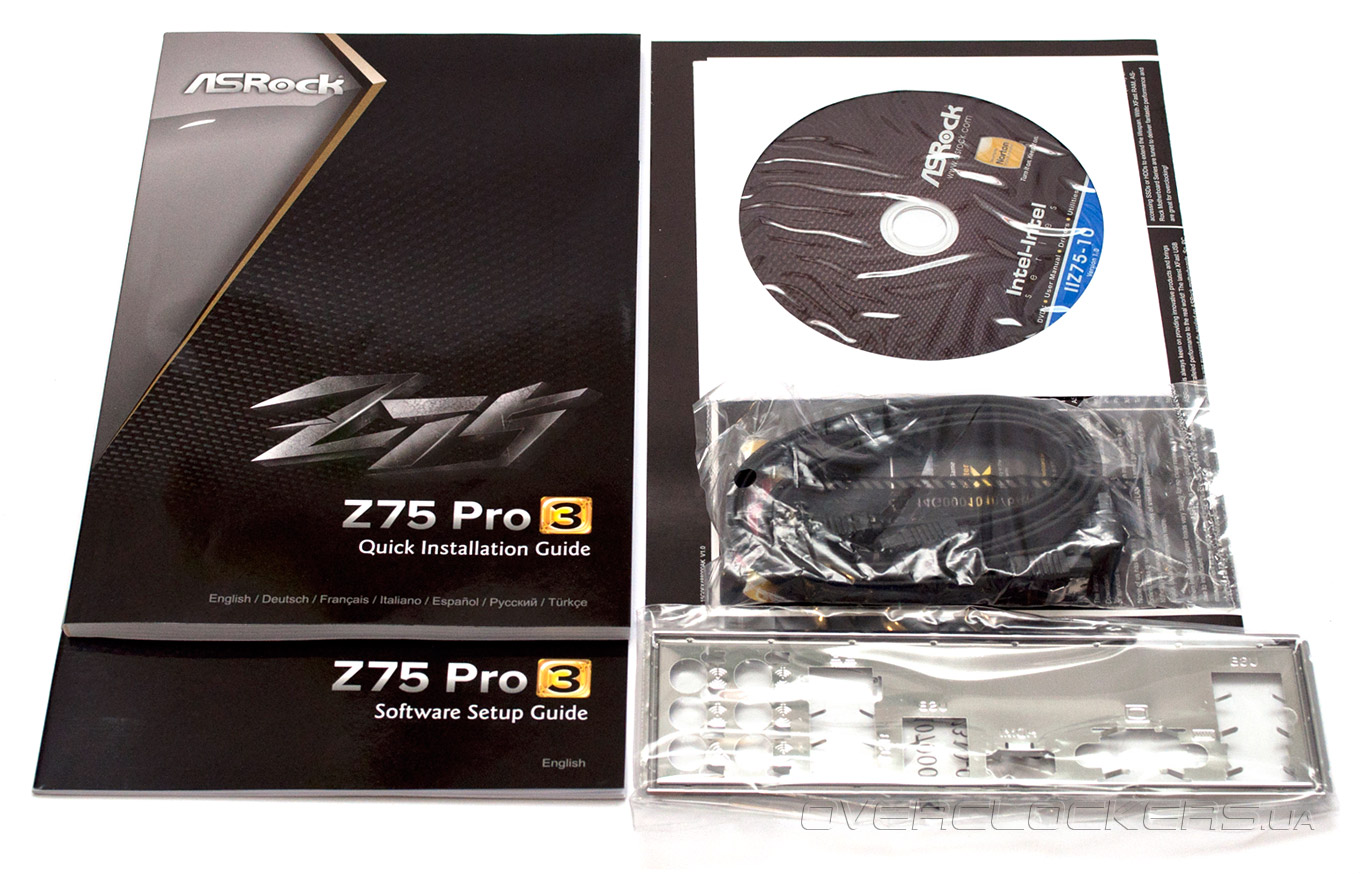

Набор аксессуаров, который получит покупатель материнской платы, состоит из:
  • заглушки на заднюю панель I/O Shield;двух кабелей SATA 6 Гбит/с;
  • DVD-диска с программным обеспечением;подробного руководства пользователя;
  • инструкции по работе с программным обеспечением;
  • буклета с информацией о возможностях технологий 555 XFast.
ASRock Z75 Pro3

Комплект поставки очень скромный, два лишних кабеля для подключения дисковых накопителей уж точно не помешали бы. Впрочем, для недорогих продуктов такой подход к формированию перечня дополнительных принадлежностей вполне оправдан, так как позволяет еще больше снизить розничную стоимость.


Дизайн

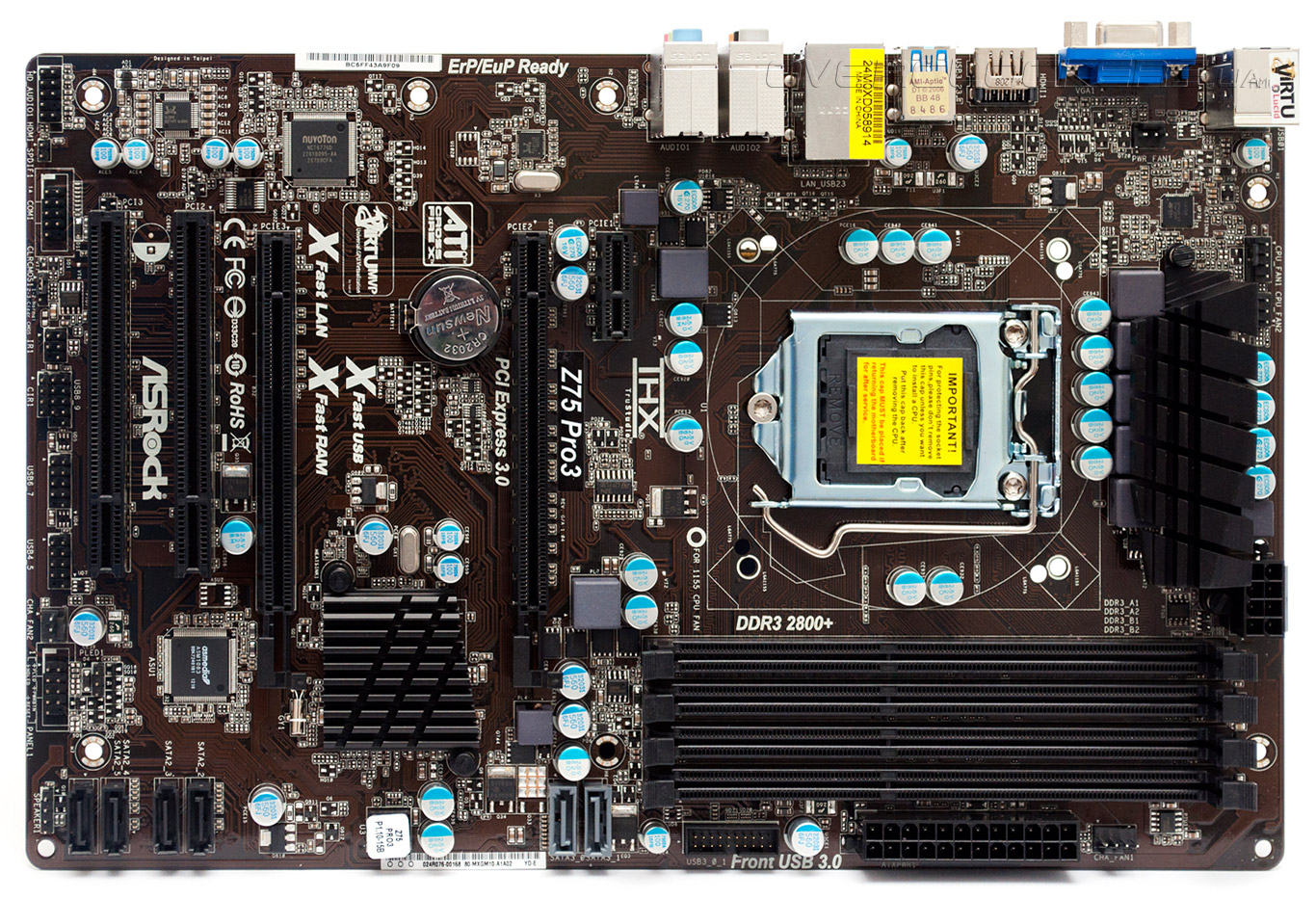

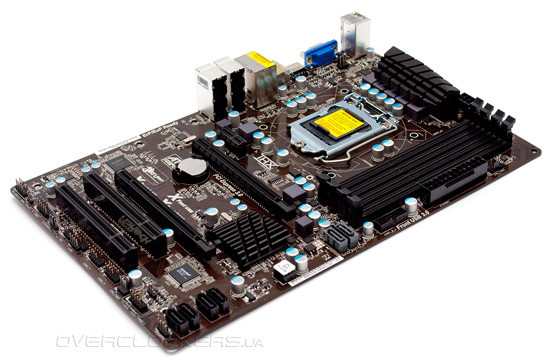

Одной из отличительных черт ASRock Z75 Pro3 являются её нестандартные габариты. Несмотря на использование форм-фактора АТХ, размеры печатной платы составляют всего 305 x 193 мм. Однозначно, эта самая узкая из всех протестированных в нашей лаборатории «материнок»! Тем не менее, разработчикам удалось размесить все основные компоненты на привычных местах, разве что силовая подсистема целиком расположилась справа от процессорного разъема.

ASRock Z75 Pro3

Применение в качестве системной логики Z75 Express наделяет героиню сегодняшнего обзора совместимостью со всеми процессорами Intel в исполнении LGA1155, причем, обеспечивается полноценная работа с моделями из оверклокерской серии «К». Что касается работы с оперативной памятью, то ASRock Z75 Pro3 оснащена четырьмя слотами для установки модулей DIMM DDR3, максимальный объем памяти может достигать 32 ГБ. Владельцы 22-нм CPU могут выбрать для ОЗУ режим работы 2800 МГц.

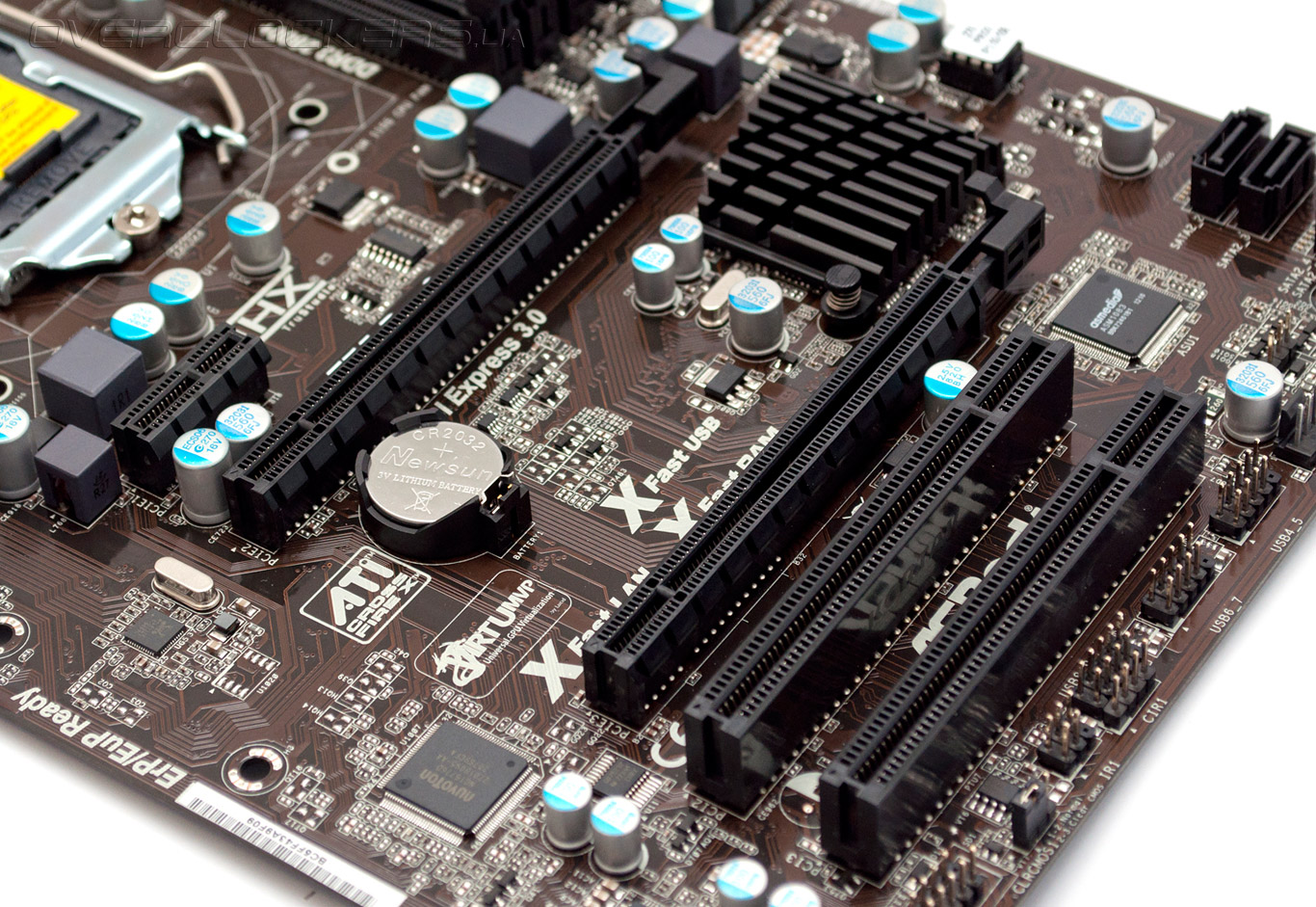

Графическая подсистема материнской платы представлена одним разъемом PCI Express 2.0/3.0 x16. Напомним, что поддержка третьей версии шины PCI Express доступная лишь обладателям Ivy Bridge. Также имеется слот PCI Express 2.0 х16@x4, подключенный к микросхеме PCH. Формально, новинка позволяет организовывать AMD CrossFireX, но не стоит забывать, что производительность такой конфигурации при использовании старших моделей видеокарт может быть далека от максимальной. Для установки плат расширения материнская плата предлагает один разъем PCI-E 2.0 x1 и пару слотов PCI, работа которых обеспечивается дополнительным контроллером ASMedia ASM1083.

ASRock Z75 Pro3

Возможности ASRock Z75 Pro3 по работе с дисковыми накопителям и периферией базируются исключительно на функциях системной логики Intel Z75 Express. Материнская плата поддерживает подключение четырех жестких дисков с интерфейсом SATA 3 Гбит/с, а еще два устройства можно подсоединить к чипсетным портам SATA 6 Гбит/с. Для накопителей доступны режим работы AHCI, организация массивов RAID 0, 1, 5 и 10, поддерживается функция Intel Rapid Start. Ввиду конструктивных ограничений системной логики новинка лишена технологии Intel Smart Response. Обращаем ваше внимание на необычное расположение разъемов для подключения дисковых накопителей: порты SATA 6 Гбит/с находятся в непосредственной близости от слотов ОЗУ, а четыре интерфейса SATA 3 Гбит/с располагаются на своем привычном месте — на правом нижнем крае печатной платы. Такая конфигурация позволит избежать проблем с прокладкой интерфейсных кабелей даже в случае установки длинных графических акселераторов с массивными системами охлаждения.

Конструкция ASRock Z75 Pro3 позволяет подключить восемь периферийных устройств USB 2.0, четыре соответствующих порта выведены на заднюю панель «материнки». Также, системная плата располагает четырьмя интерфейсами USB 3.0, за работу которых отвечает чипсет Intel Z75 Express. Два канала универсальной последовательной шины третьей версии выведены на заднюю панель, а еще два устройства можно подключить к внутренним разъемам. Сетевая подсистема реализована на базе HD-аудиокодека Realtek ALC892, а взаимодействие с локальной сетью Gigabit Ethernet возложено на контроллер Realtek ALC892. Отметим наличие у ASRock Z75 Pro3 внутреннего разъема для подключения COM-порта, а также поддержку ИК-приемника, который можно использовать для работы фирменного пульта дистанционного управления.

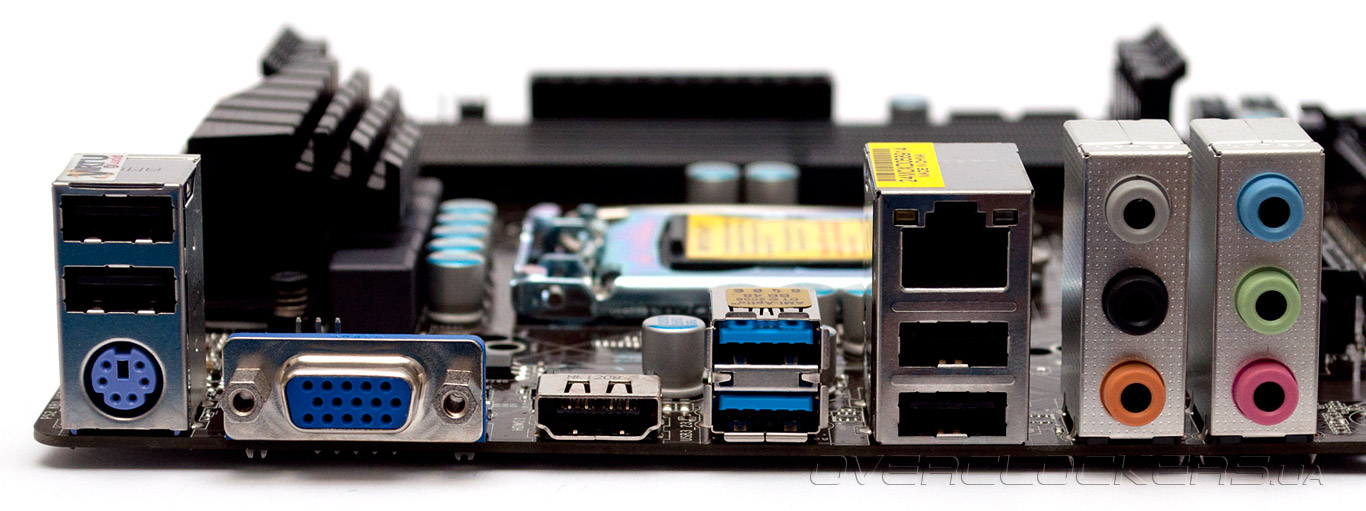

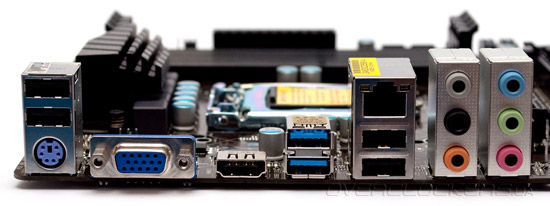

Таким образом, на задней панели ASRock Z75 Pro3 можно найти:
  • порт PS/2 для подключения клавиатуры;
  • четыре разъема USB 2.0 и два USB 3.0;
  • видеовыходы D-SUB и HDMI;
  • порт RJ-45 для подключения локальной сети;
  • шесть аналоговых аудиовыходов.
ASRock Z75 Pro3

Что тут говорить, наличие всего шести портов USB и отсутствие оптического аудиовыхода S/PDIF ничуть не радует, Кроме того, разработчики решили не устанавливать на плату видеовыходы DVI и DisplayPort. Несомненно, все эти меры направлены на снижение розничной стоимости, но, на сей раз инженеры ASRock несколько перестарались с экономией.

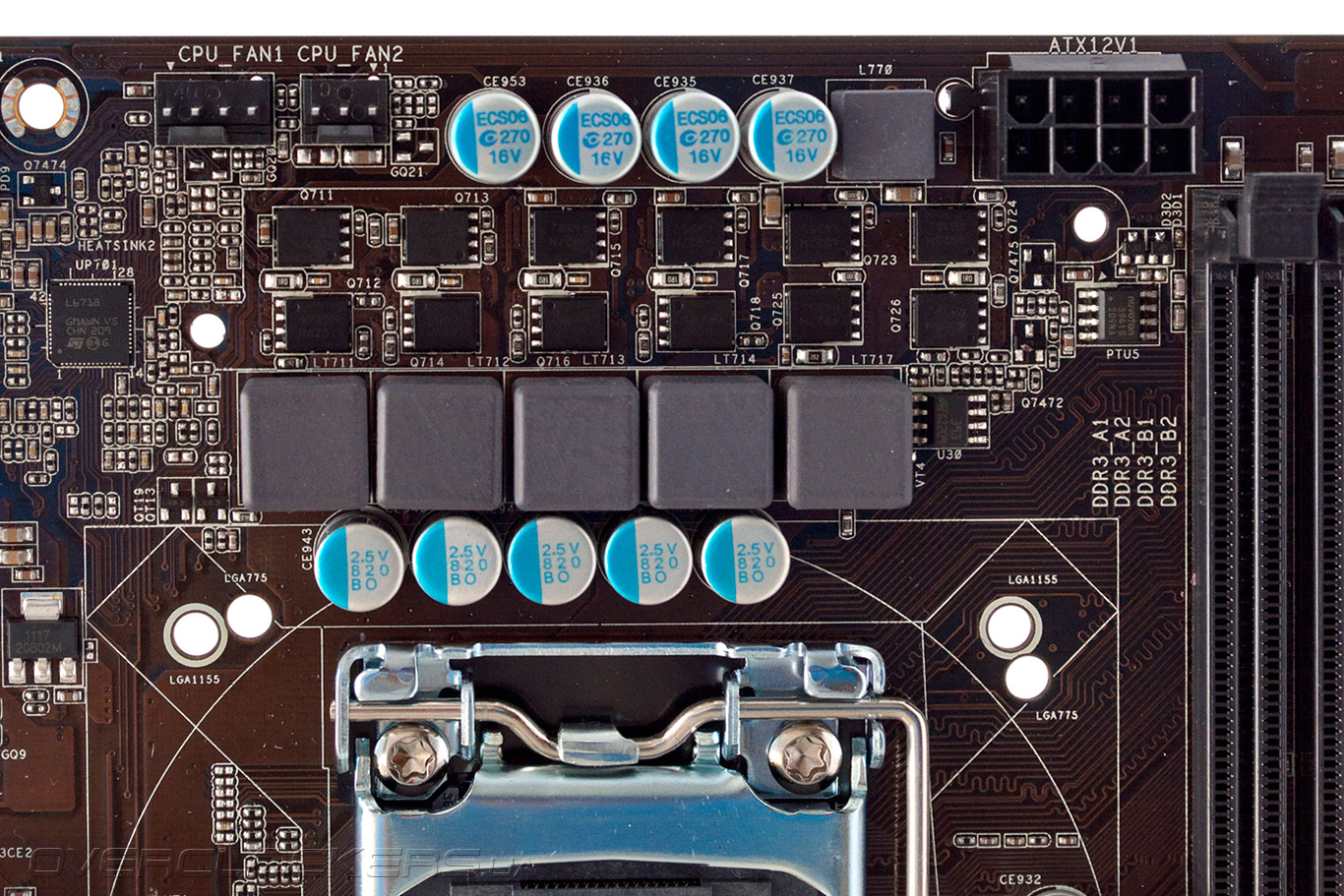

Силовая подсистема материнской платы построена по пятиканальной схеме, четыре фазы питают вычислительные ядра, а оставшаяся формирует напряжение для встроенного графического ядра. Дополнительное питание к узлу VRM подводится посредством восьмиконтактного разъема EPS12V, а за управление преобразователем напряжения отвечает ШИМ-контроллер L6718 производства STMicroelectronics. В качестве силовых элементов используются привычные полевые транзисторы, по две штуки на канал.

ASRock Z75 Pro3

На первый взгляд конструкция силовой подсистемы не производит впечатления наличия хоть какого-то запаса прочности, впрочем, выводы можно сделать лишь после практического исследования разгонного потенциала.

Для подключения вентиляторов ASRock Z75 Pro3 предлагает пять разъемов, из которых два обладают возможностью управления скоростью вращения крыльчаток посредством ШИМ. Также, новинка позволяет эксплуатировать процессорные кулера, разработанные для платформы Intel LGA775. Для этого на печатной плате есть соответствующие отверстия для крепления. Система охлаждения героини сегодняшнего обзора состоит из двух небольших радиаторов. Один из них отводит тепло от полевых транзисторов преобразователя напряжения, а второй защищает от перегрева единственную микросхему системной логики.

ASRock Z75 Pro3

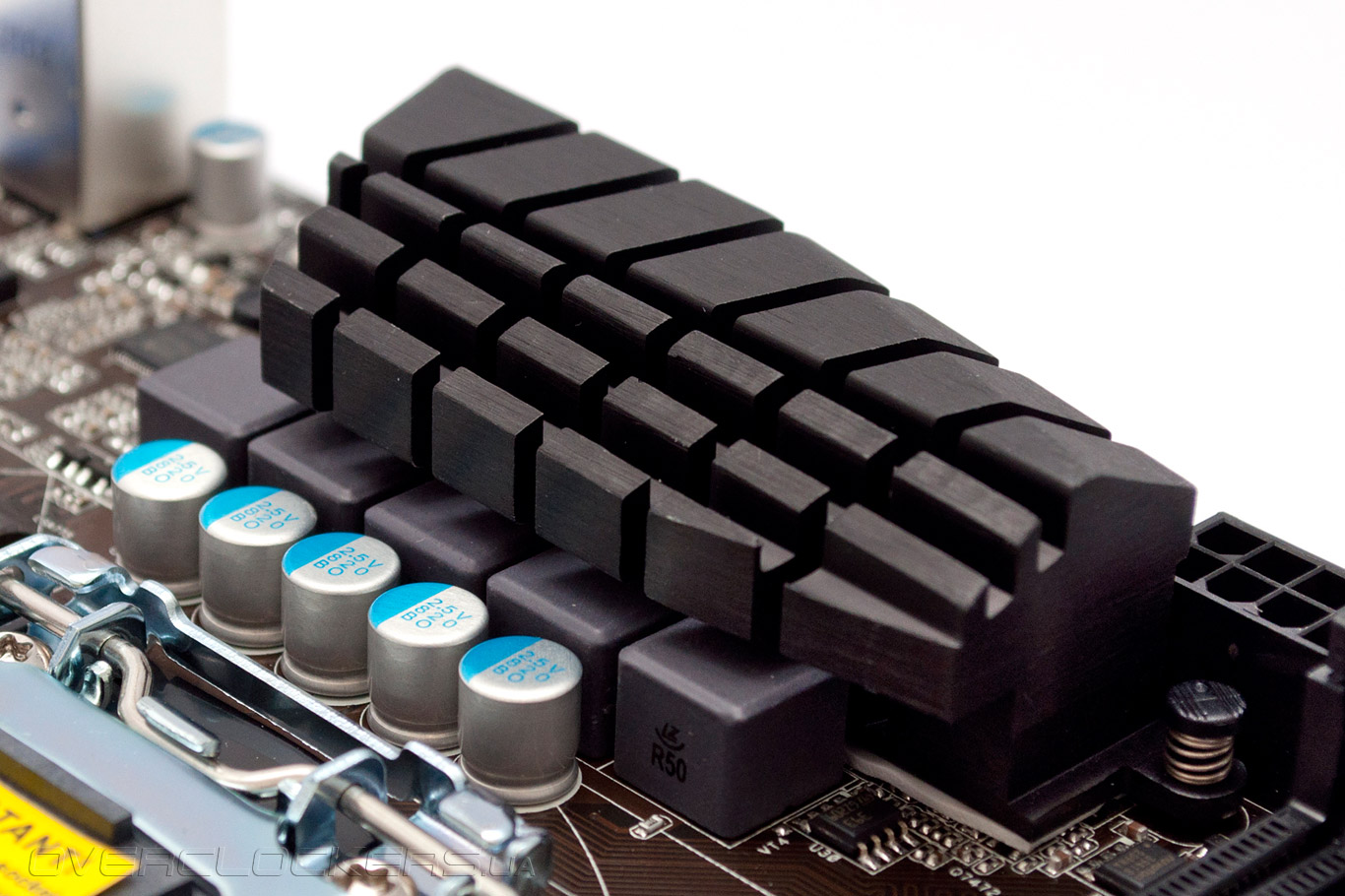

Все элементы системы охлаждения крепятся подпружиненными пластиковыми защелками, так что в случае самостоятельно смены термоинтерфеса следует соблюдать осторожность! Учитывая упрощенный дизайн узла VRM можно предположить, что силовые элементы будут работать в чрезвычайно напряженном тепловом режиме, особенно, в случае повышения напряжения на центральном процессоре. Поэтому стоит позаботиться об эффективном охлаждении радиатора преобразователя силовой подсистемы.

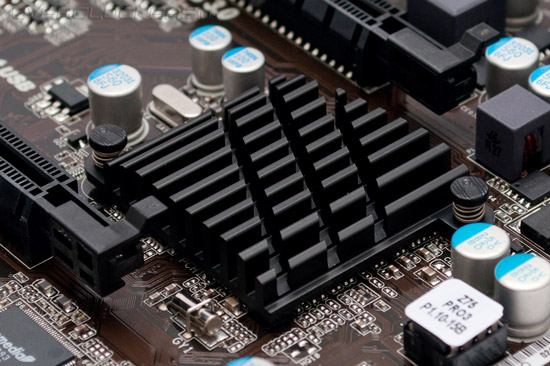

В то же время, за нормальную работу чипсета даже при интенсивной нагрузке переживать не стоит, при его TDP, равном 6,7 Вт, даже небольшого плоского радиатора вполне достаточно.

ASRock Z75 Pro3

В качестве промежуточного итога отметим, что ASRock Z75 Pro3 имеет весьма спорный дизайн. Очевидно, что главным приоритетом проектирования материнской платы было максимальное снижение стоимости продукта, следствием чего стало упрощение конструкции системы охлаждения и модуля VRM. Также, конфигурация задней панели не позволяет реализовать всех возможностей расширения системной логики в части работы с периферией и подключения мониторов. В то же время, несмотря на компактные размеры «материнки» разработчикам удалось расположить все основные компоненты на привычных местах, что, конечно, обрадует любителей самостоятельной сборки.
