ASRock Z68 Extreme3 Gen3: универсальная плата на Intel Z68 Express с поддержкой интерфейса PCI-E 3.0

Появление первых материнских плат с поддержкой высокоскоростной шины PCI Express 3.0 энтузиастами и продвинутыми геймерами было встречено без особого восторга. Реальных устройств, поддерживающих новый интерфейс, на рынке пока не представлено, да и актуальный PCI Express 2.0/2.1 никоим образом не ограничивает скорость работы карт расширения. Тем не менее, новый стандарт, вдвое увеличивающий пропускную способность слотов PCI-E, постепенно вытесняет с рынка предшественника, а производители материнских плат обновляют ассортимент, добавляя поддержку интерфейса PCI-E 3.0 в свои продукты. Тайваньская компания ASRock также не осталась в стороне и в начале осени анонсировала обновлённую линейку системных плат, одной из ключевых особенностей которой стала поддержка шины PCI Express третьей ревизии.

Сегодня мы рассмотрим среднеценовую ($150) модель, основанную на чипсете Intel Z68 Express, из серии системных плат ASRock с приставкой Gen3 в названии. Она отличается от старших решений более скромными возможностями расширения и немного упрощённой подсистемой питания. В тоже время, эта материнская плата может похвастать удачным дизайном, качественной элементной базой, двумя полноразмерными слотами PCI Express 3.0 и поддержкой большого количества фирменных технологий ASRock.

ASRock Z68 Extreme3 Gen3


Характеристики платы

Модель ASRock Z68 Extreme3 Gen3
Чипсет Intel Z68 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3 (LGA1155)
Память 2 DIMM DDR3 SDRAM 1066/1333(O.C.)/1600(O.C.)/1866(O.C.)/2133(O.C.), максимум 32 ГБ
Слоты PCI-E 2 PCI Express 3.0 x16@(16+0, 8+8)
2 PCI Express 2.0 x1
Слоты PCI 2
Встроенное видеоядро (в процессор) Intel HD Graphics 2000/3000, HD Graphics
Видеоразъемы DVI-D, D-Sub, HDMI
Количество подключаемых вентиляторов 6 (2 x 4pin и 4 x 3pin)
Порты PS/2 1
Порты USB 2 x 3.0 (2 разъема на задней панели)
12 x 2.0 (4 разъема на задней панели)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z68 Express)
4 канала SATA 3 Гбит/с (Intel Z68 Express)
eSATA 1 (Intel Z68 Express)
RAID 0, 1, 5, 10 (Intel Z68 Express)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Realtek RTL8111E (Gigabit Ethernet)
FireWire
COM 1 (на плате)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 218
Дополнительные возможности Кнопки Power, Reset, Clear CMOS (на задней панели), POST-индикатор


Комплект поставки

Упаковка ASRock Z68 Extreme3 Gen3 имеет средние размеры и выполнена в тёмных тонах, гармонируя с дизайном самой платы. Оформление «под анодированный металл», знакомое по другим продуктам тайваньского вендора, выглядит неплохо и в новом цвете.

ASRock Z68 Extreme3 Gen3

Обратная сторона упаковки, традиционно, довольно информативная. Здесь пользователь может ознакомиться с основными характеристиками ASRock Z68 Extreme3 Gen3, а также почитать об особенностях поддерживаемых ею технологий.

ASRock Z68 Extreme3 Gen3

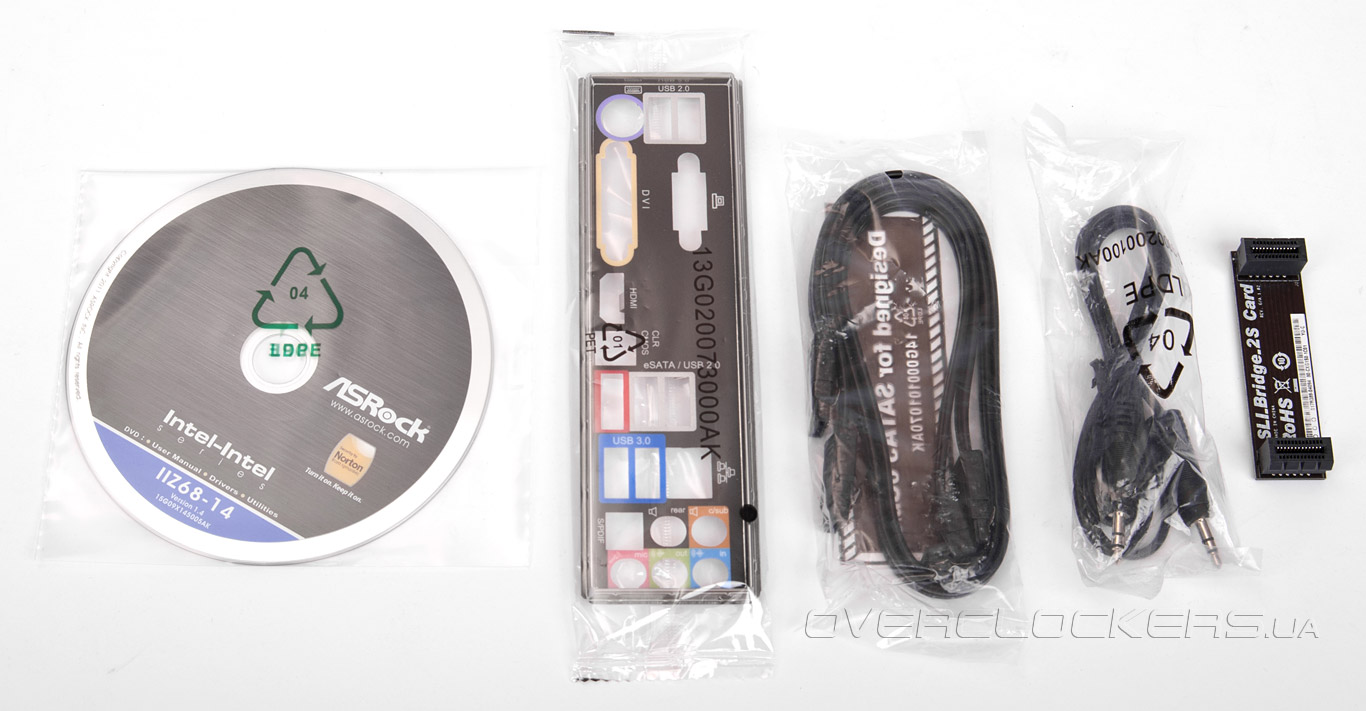

Комплект поставки небогат, что характерно практически для всех современных решений среднего уровня. Тем не менее, такого набора аксессуаров большинству пользователей будет вполне достаточно для комфортной сборки системы. Помимо самой платы, в коробке мы обнаружили:
  • руководство пользователя;
  • инструкции по настройке UEFI, Lucid Virtu и XFast USB;
  • диск с драйверами и утилитами;
  • заглушку на заднюю стенку корпуса;
  • два шлейфа SATA 6 Гбит/с;
  • мостик NVIDIA SLI;
  • аудиокабель с 3,5 мм штекерами «мини-джек».
ASRock Z68 Extreme3 Gen3

ASRock Z68 Extreme3 Gen3


Внешний вид и функциональность

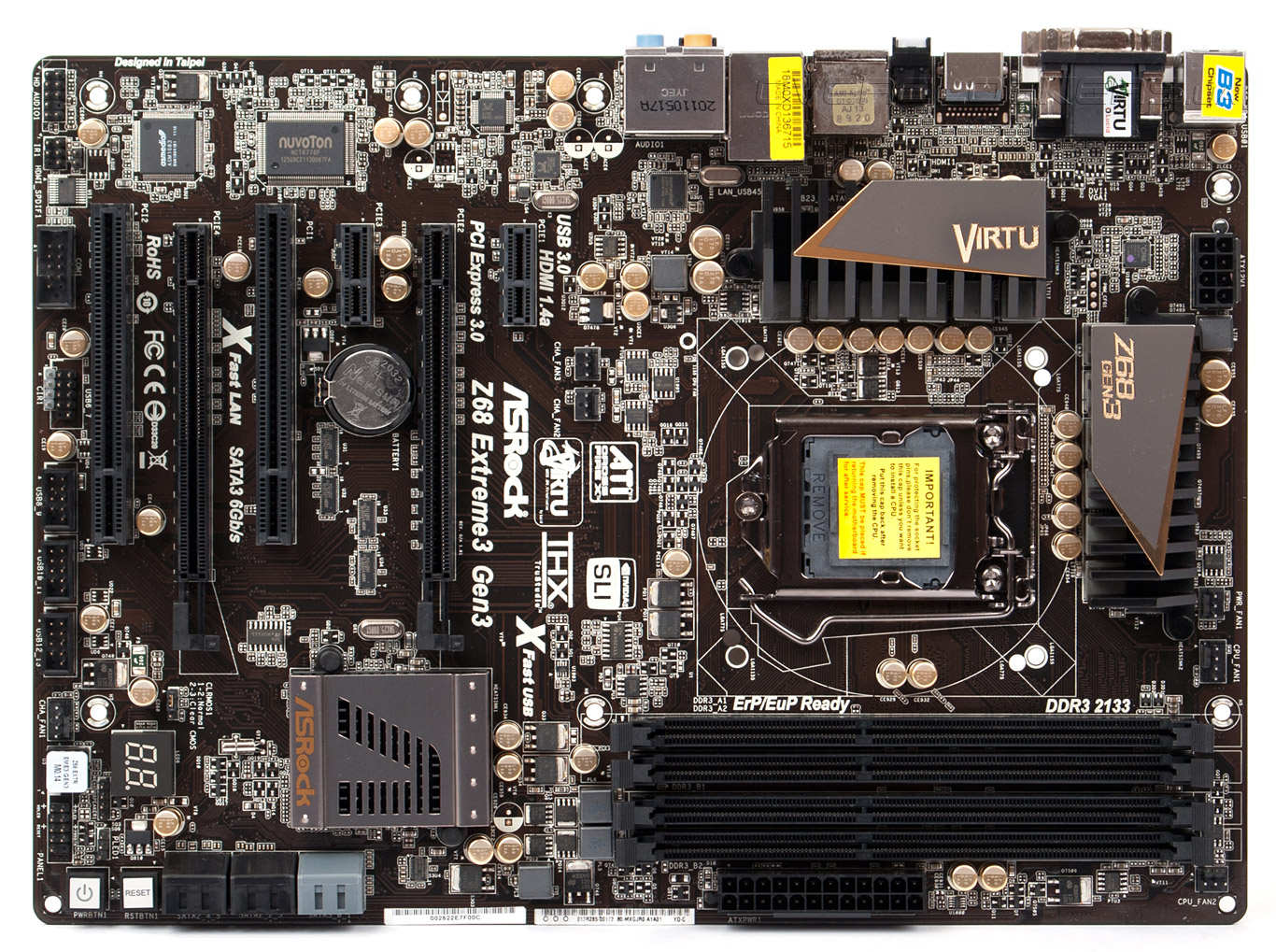

Дизайн нового поколения материнских плат ASRock, на наш взгляд, является одной из их сильных сторон. Сочетание темно-коричневого текстолита, черных слотов расширения и золотистых конденсаторов смотрится довольно стильно и необычно. Это должны оценить не только любители моддинга, но и владельцы корпусов с прозрачной боковой панелью. К слову, схожую цветовую гамму не так давно стала применять компания Gigabyte для своих высокоуровневых материнских плат, однако обвинять разработчиков ASRock в повальном плагиате мы бы не стали — внешний вид продуктов этих вендоров разнится весьма существенно.

ASRock Z68 Extreme3 Gen3

Набор элементов ASRock Z68 Extreme3 Gen3 в основном совпадает с таковым у большинства среднеценовых решений. Изделие выполнено рационально и продуманно, особенно учитывая, что так же как и многие другие продукты ASRock, рассматриваемая системная плата имеет на 26 мм меньшую ширину относительно стандартных габаритов форм-фактора ATX (305 x 244 мм). Все разъёмы и слоты находятся в наиболее подходящих для них местах на оптимальном расстоянии друг от друга, не мешая аккуратной укладке кабелей внутри системного блока.

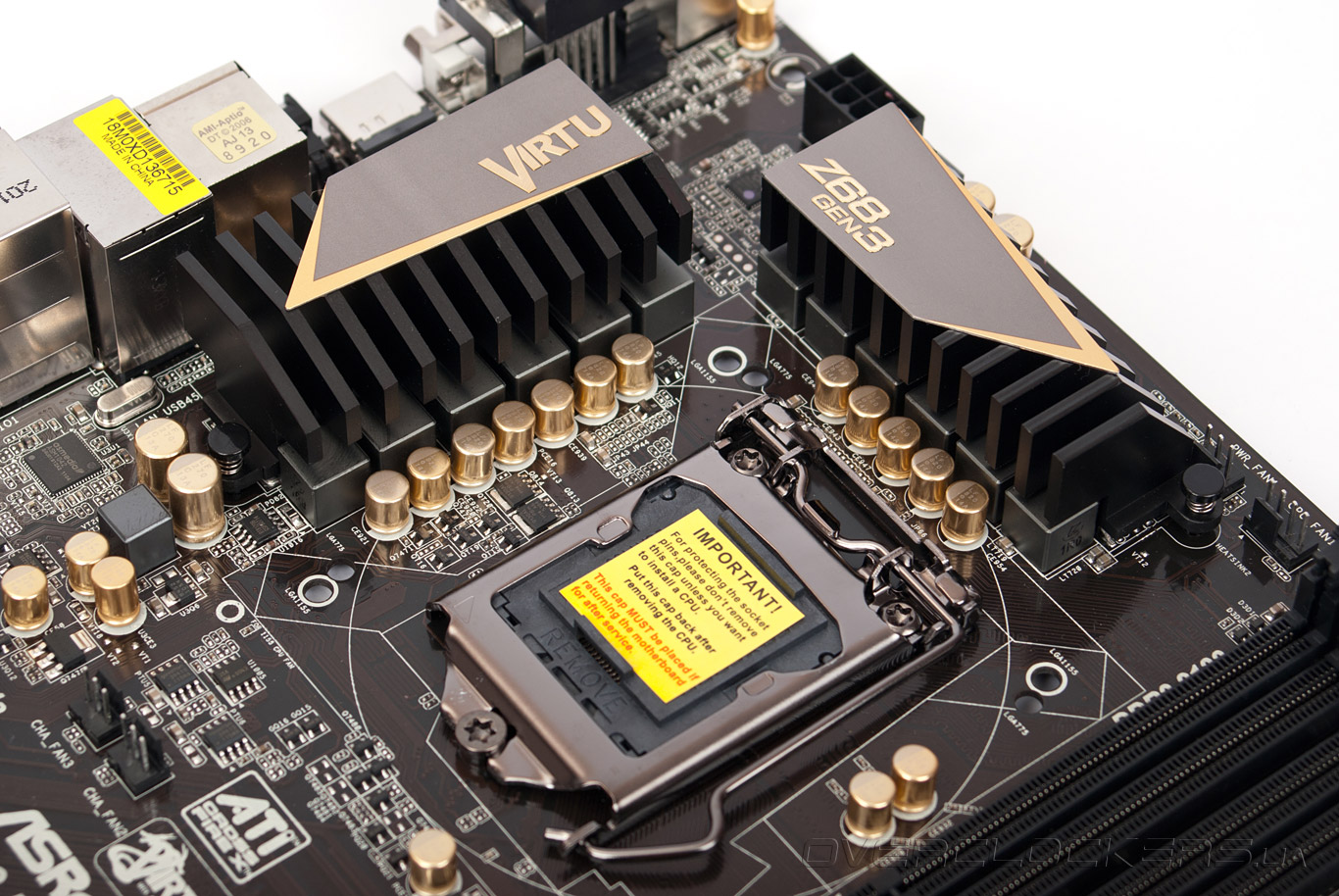

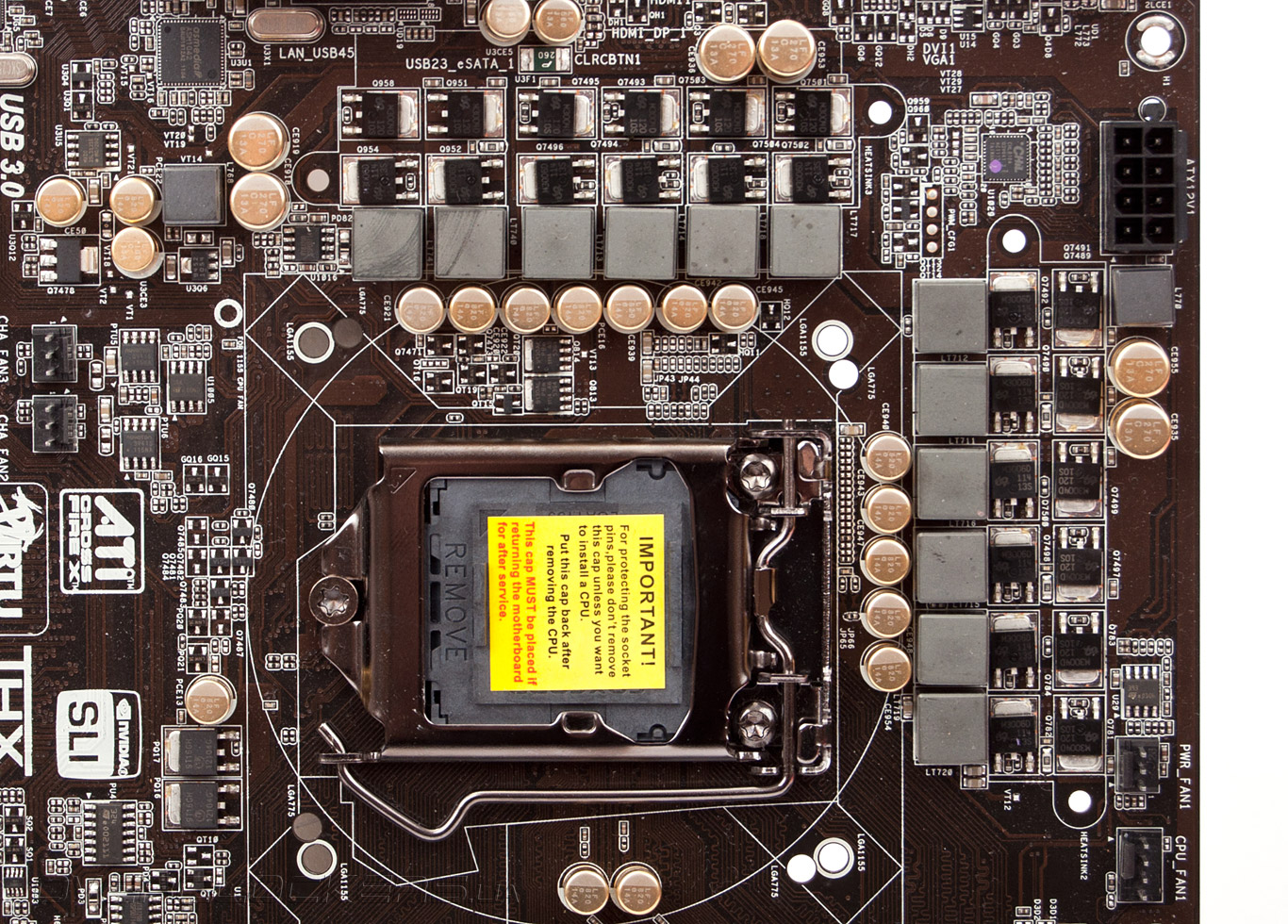

ASRock Z68 Extreme3 Gen3 поддерживает установку процессоров с разъемом LGA1155, включая продвинутые модели с индексом «К» в названии, а также грядущие 22-нм CPU семейства Ivy Bridge. Максимальный объем оперативной памяти стандарта DDR3, который можно установить, составляет 32 ГБ, однако перед выбором модулей, мы бы рекомендовали ознакомиться со списком совместимости на официальном сайте компании.

ASRock Z68 Extreme3 Gen3

Подсистема питания процессора выполнена с применением ШИМ-контроллера CHL8104 производства компании CHiL Semiconductor по 12-канальной схеме. При этом четыре фазы с повторителями задействованы непосредственно для питания самих вычислительных ядер, а еще по две — для встроенного графического ядра и встроенного северного моста. Отметим, что при производстве ASRock Z68 Extreme3 Gen3 используются только японские твердотельные конденсаторы на основе кондуктивного полимера (окрашенные в золотистый цвет) и другие высококачественные компоненты.

ASRock Z68 Extreme3 Gen3

Для обеспечения питания элементов материнской платы предусмотрены силовые разъемы EPS12V и ATX, соответственно, на 8 и 24 контакта, которые расположены довольно удачно. Подводка кабелей питания к ним не вызовет сложностей в подавляющем большинстве корпусов.

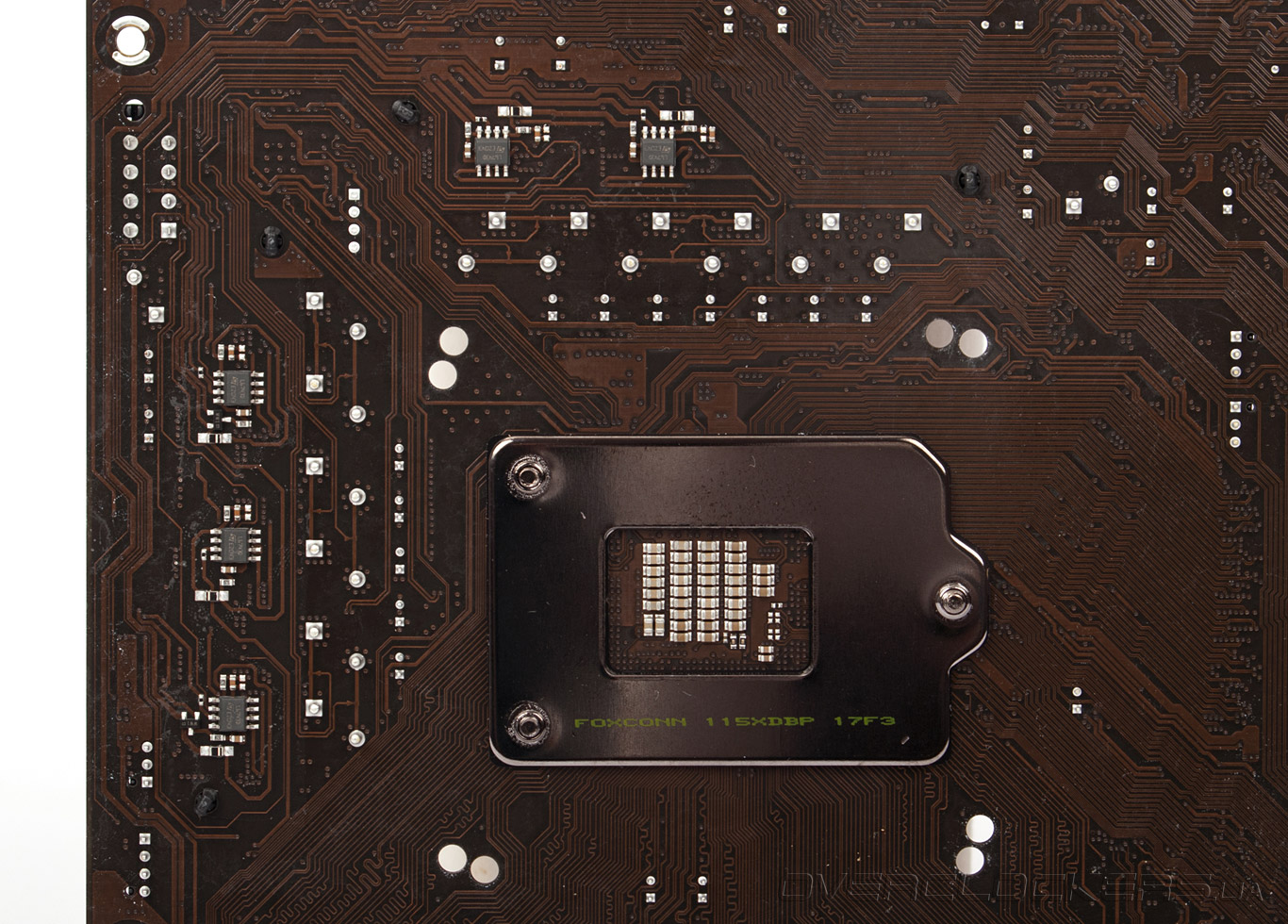

Несколько компонентов модуля VRM инженеры ASRock предпочли вынести на обратную сторону платы. На снимке ниже также хорошо заметны дополнительные монтажные отверстия возле процессорного разъёма, позволяющие установить систему охлаждения, предназначенную для платформы LGA775. К слову, сам сокет изготовлен подрядчиком Foxconn.

ASRock Z68 Extreme3 Gen3

Набор слотов расширения представлен двумя полноразмерными PCI Express третьей ревизии, а также тандемом интерфейсов PCI и двумя разъемами PCI-E 2.0 х1. Материнская плата ASRock Z68 Extreme3 Gen3 поддерживает установку двух видеоускорителей в режимах NVIDIA SLI и AMD CrossFireX, однако в случае использования пары адаптеров слоты PCI-E х16 будут работать в режиме х8. Компоновка скоростных интерфейсов выполнена разумно, учитывая, что практически все современные игровые видеокарты оснащены как минимум двухслотовой системой охлаждения.

ASRock Z68 Extreme3 Gen3

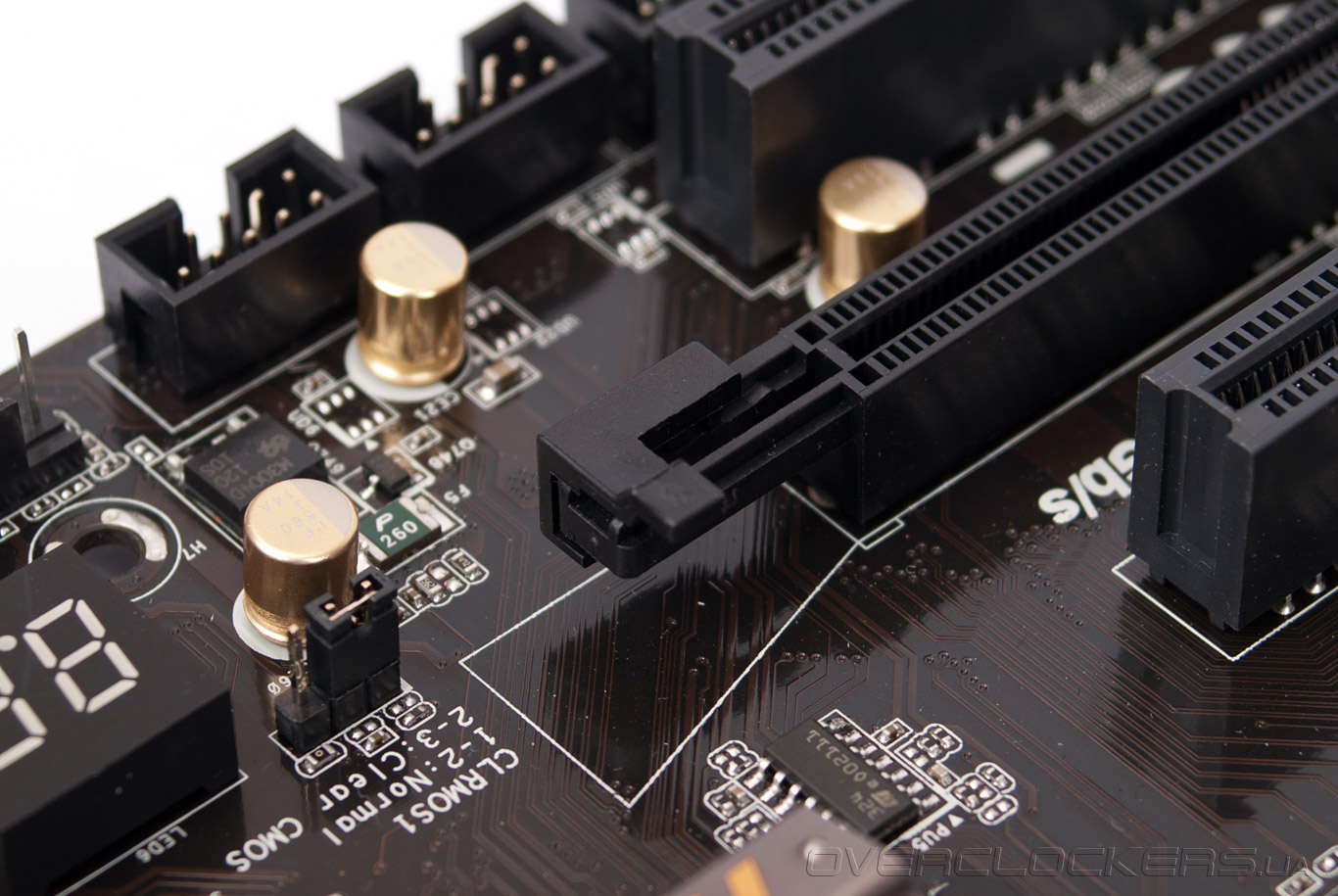

Удобные фиксаторы полноразмерных слотов PCI-E позволяют надежно закрепить карты расширения.

ASRock Z68 Extreme3 Gen3

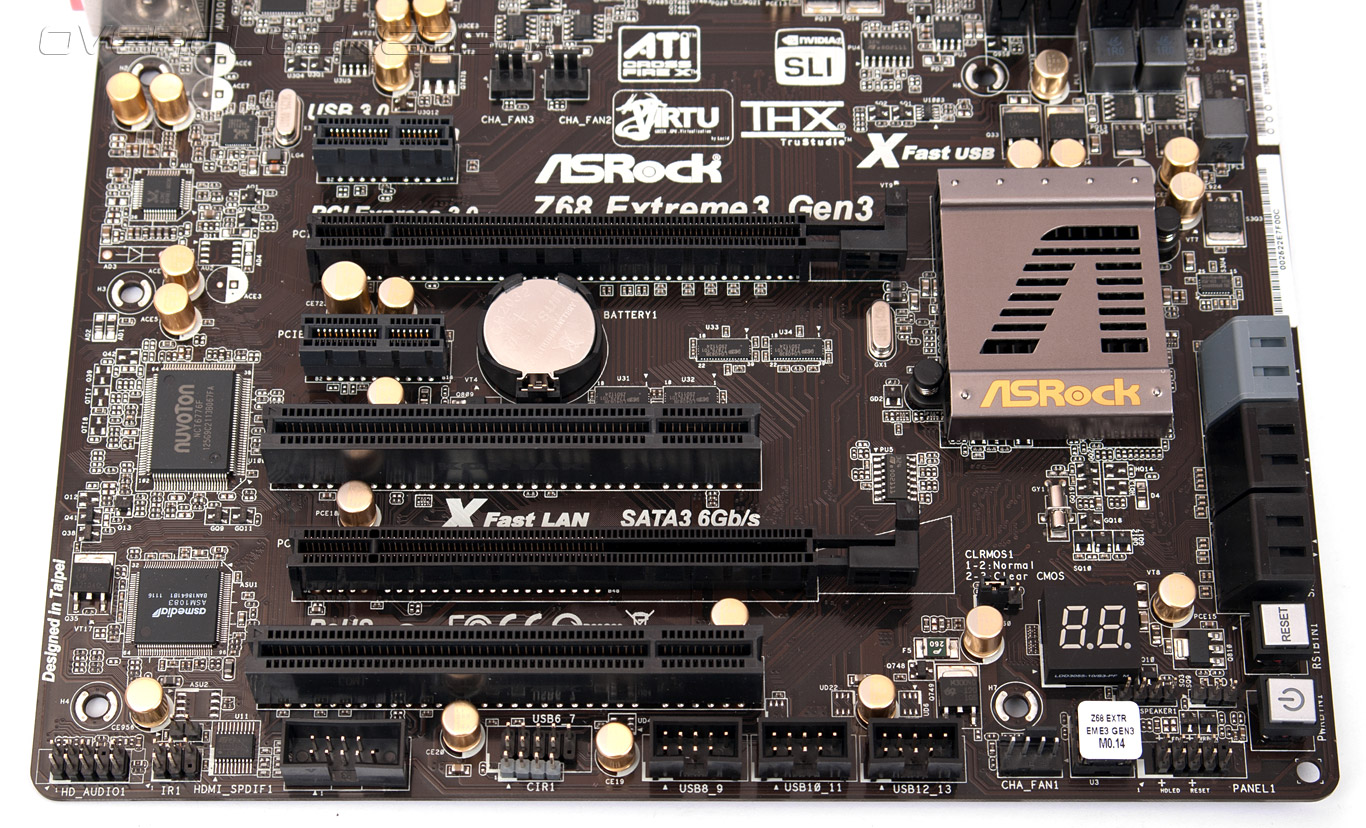

Правая нижняя часть материнской платы традиционно насыщена разнообразными элементами. Справа от чипсета распаяны SATA-порты, два из которых соответствуют стандарту SATA 6 Гбит/с (окрашены в серый цвет). Стоит учесть, что разъём eSATA 6 Гбит/с, расположенный на задней панели ввода-вывода, будет работать только в том случае, если к первому порту SATA 6 Гбит/с не подключено никакое устройство — логично, учитывая, что чипсет Intel Z68 Express поддерживает только два скоростных интерфейса третьей ревизии. Производитель также предупреждает об этом в инструкции и на официальном сайте.

ASRock Z68 Extreme3 Gen3

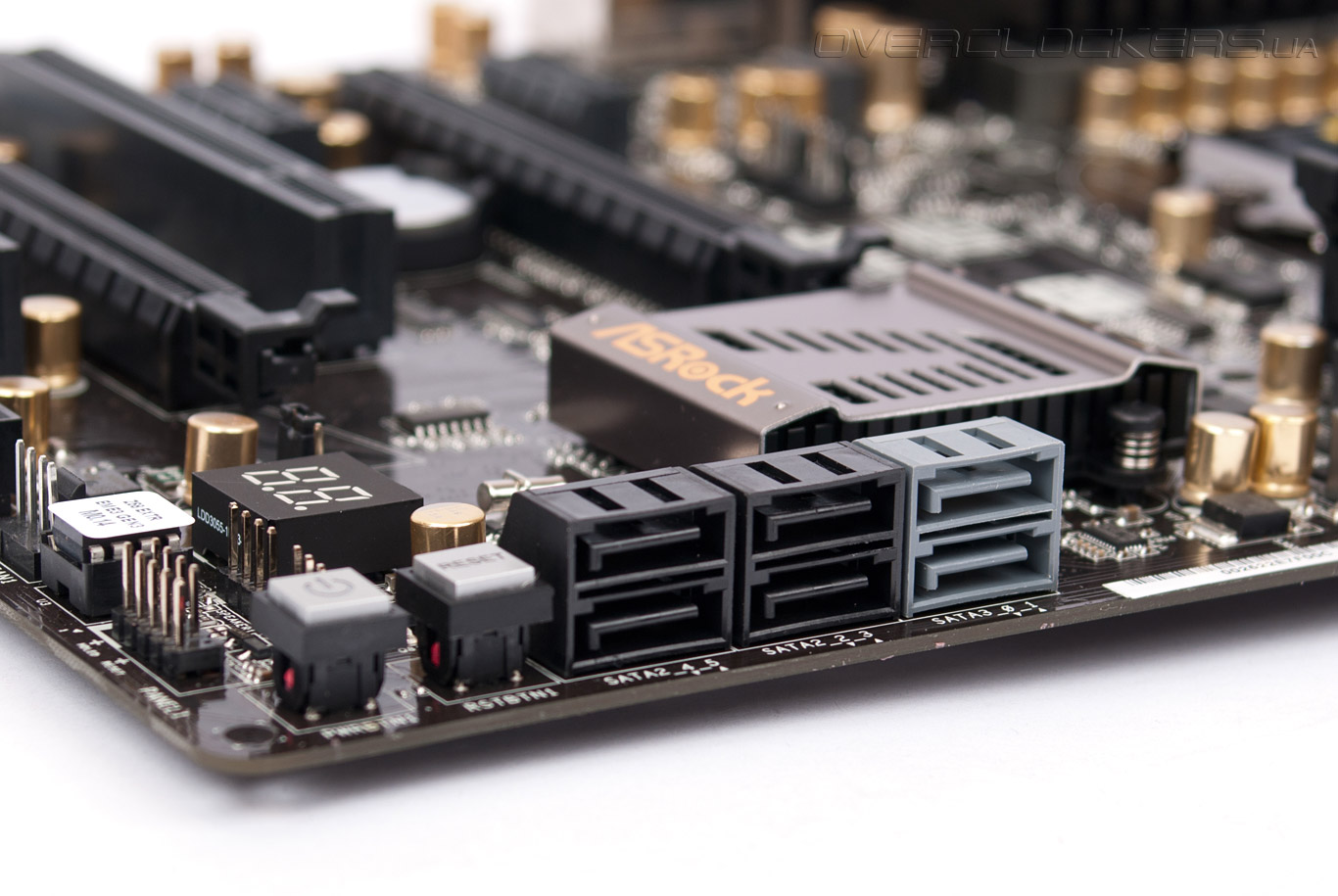

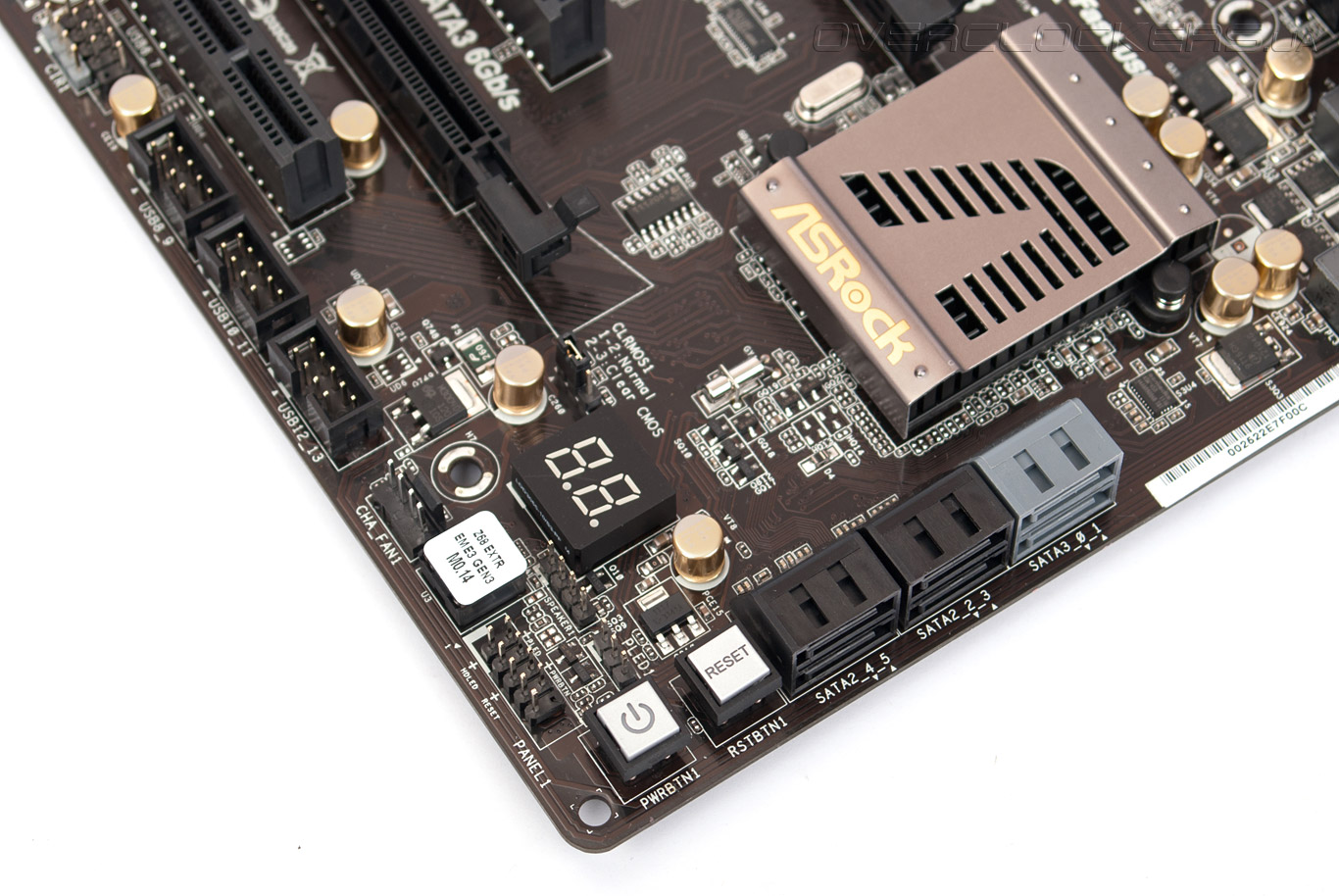

В правом нижнем углу PCB, кроме прочего, размещены кнопки запуска и перезагрузки системы, разъемы для подключения передней панели корпуса, индикатор POST-кодов и микросхема UEFI. Немного левее мы обнаружили разъемы для вывода на лицевую или заднюю панель корпуса восьми USB 2.0, а также внутренний COM-порт.

ASRock Z68 Extreme3 Gen3

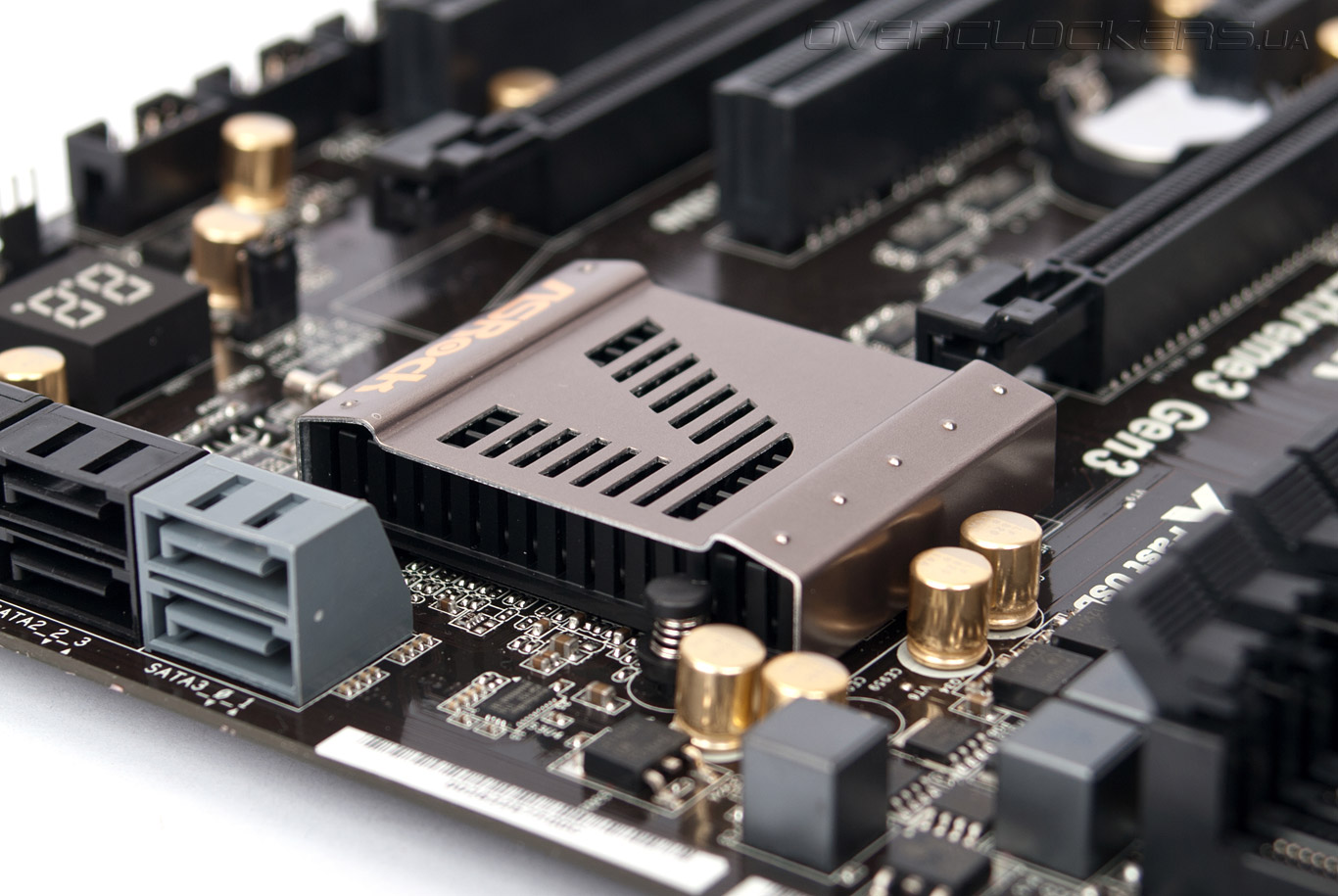

Система охлаждения ASRock Z68 Extreme3 Gen3 включает три радиатора средних размеров: два из них предназначены для охлаждения силовых элементов цепи питания центрального процессора, а еще один — для чипсета Intel Z68.

ASRock Z68 Extreme3 Gen3

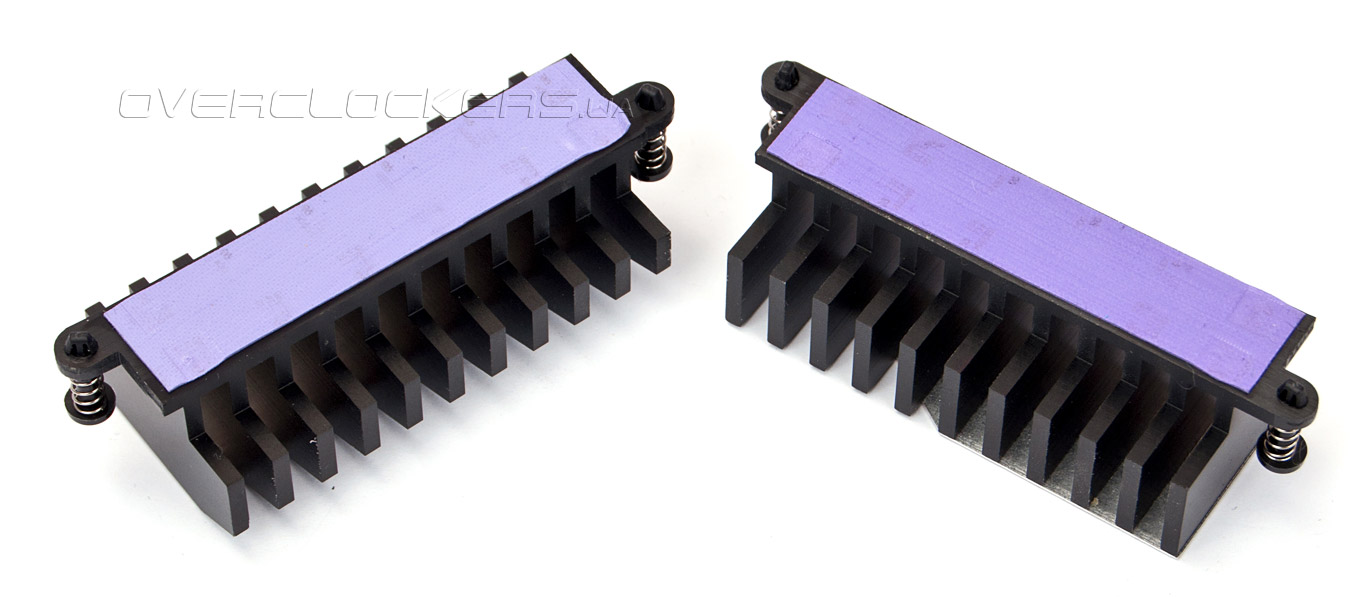

Контакт радиаторов с силовыми элементами системы питания улучшен с помощью термопрокладок.

ASRock Z68 Extreme3 Gen3

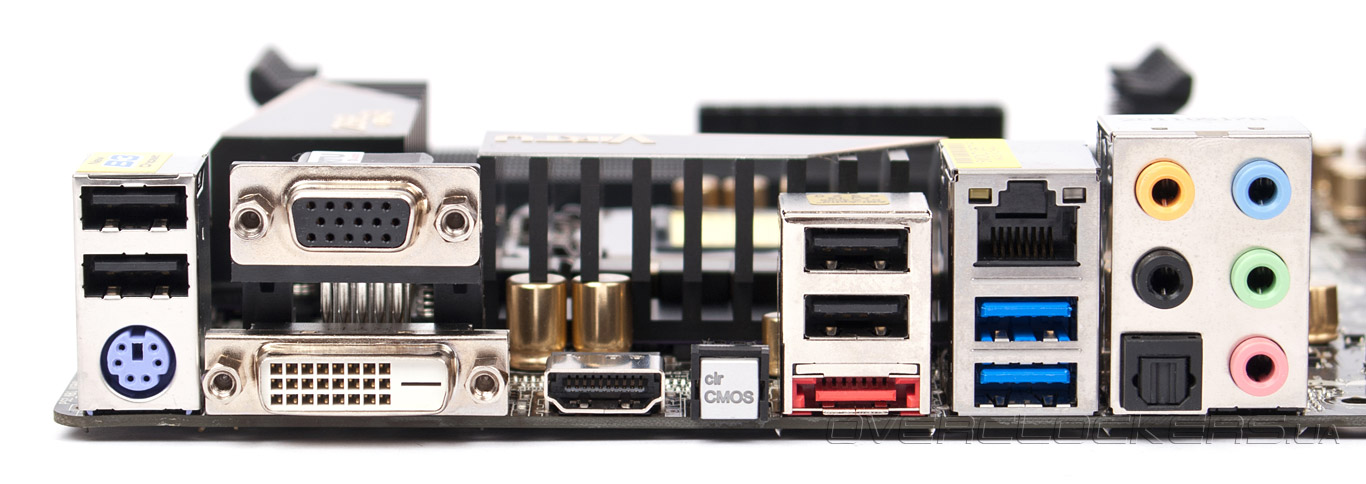

Внешний осмотр платы мы традиционно закончим изучением задней панели ввода вывода, которая включает:
  • порт PS/2 (для подключения клавиатуры);
  • интерфейсы DVI, D-Sub и HDMI для подключения монитора;
  • четыре разъема USB 2.0 и два USB 3.0;
  • интерфейс Gigabit Ethernet (Realtek 8111Е);
  • порт eSATA 3 Гбит/с (Intel Z68 Express);
  • кнопку сброса настроек UEFI;
  • оптический аудиовыход S/PDIF;
  • пять гнезд «мини-джек» с поддержкой 7.1-канального звука и технологии Premium Blu-ray audio.
ASRock Z68 Extreme3 Gen3

Возможности UEFI

Приставка Extreme в названии рассматриваемой материнской платы подразумевает, что этот продукт предназначен не только для штатных режимов работы, но и предоставляет пользователю возможности для ручного и автоматического разгона системы. Оверклокинг и настройку ASRock Z68 Extreme3 Gen3 пользователю предлагается осуществлять посредством фирменной графической оболочки UEFI.

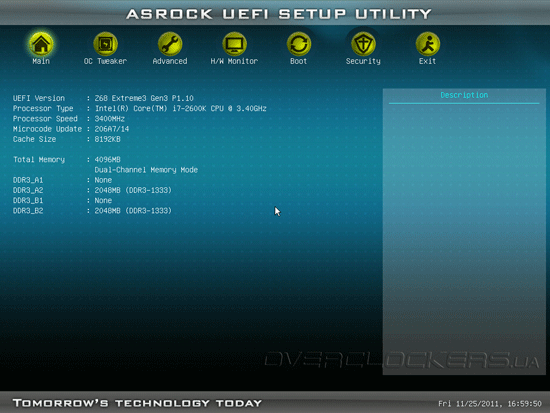

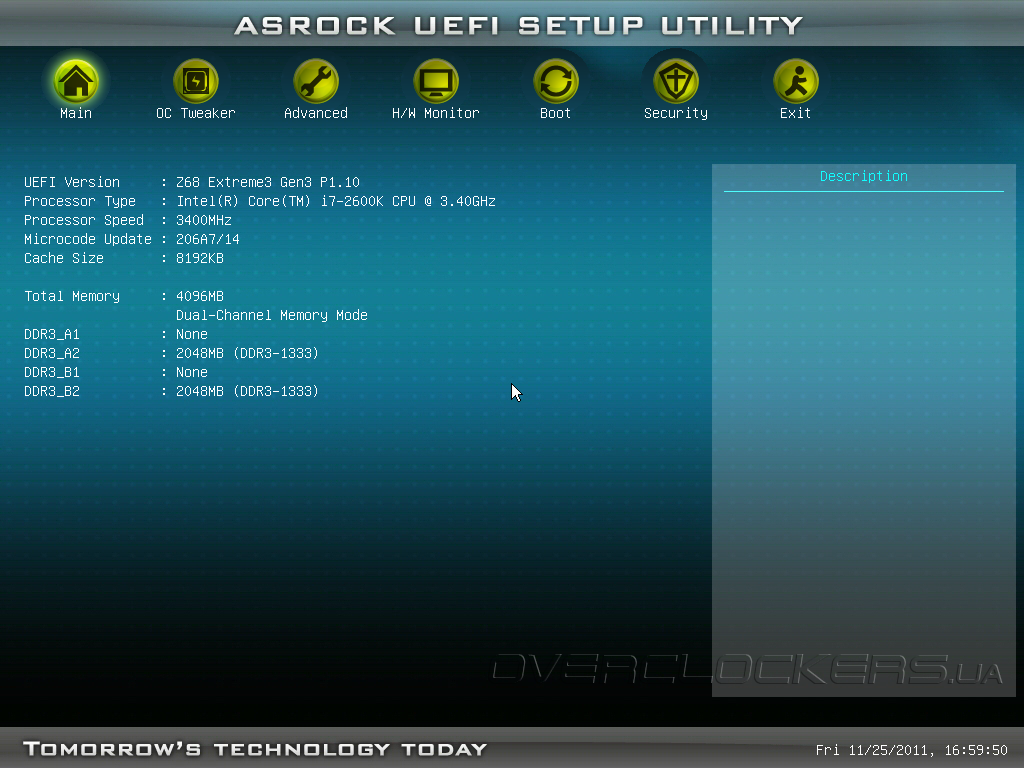

В первой вкладке Main собрана основная информация о системе, включая время и дату, версию UEFI, информацию об установленном процессоре и оперативной памяти.

UEFI Setup ASRock Z68 Extreme3 Gen3

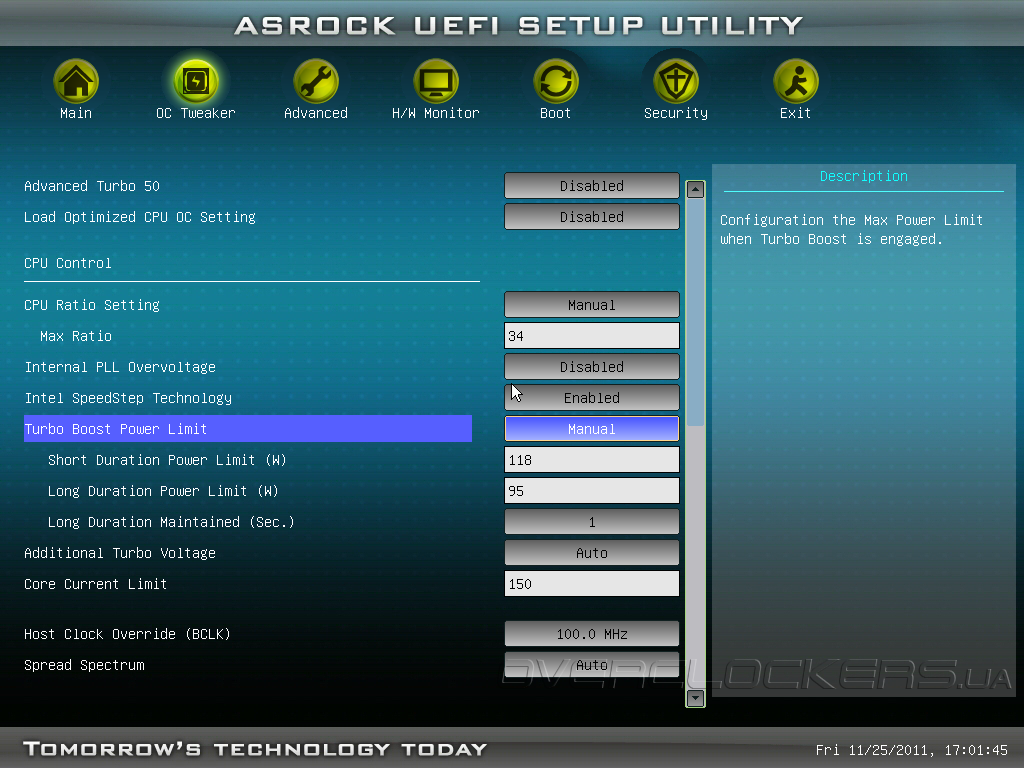

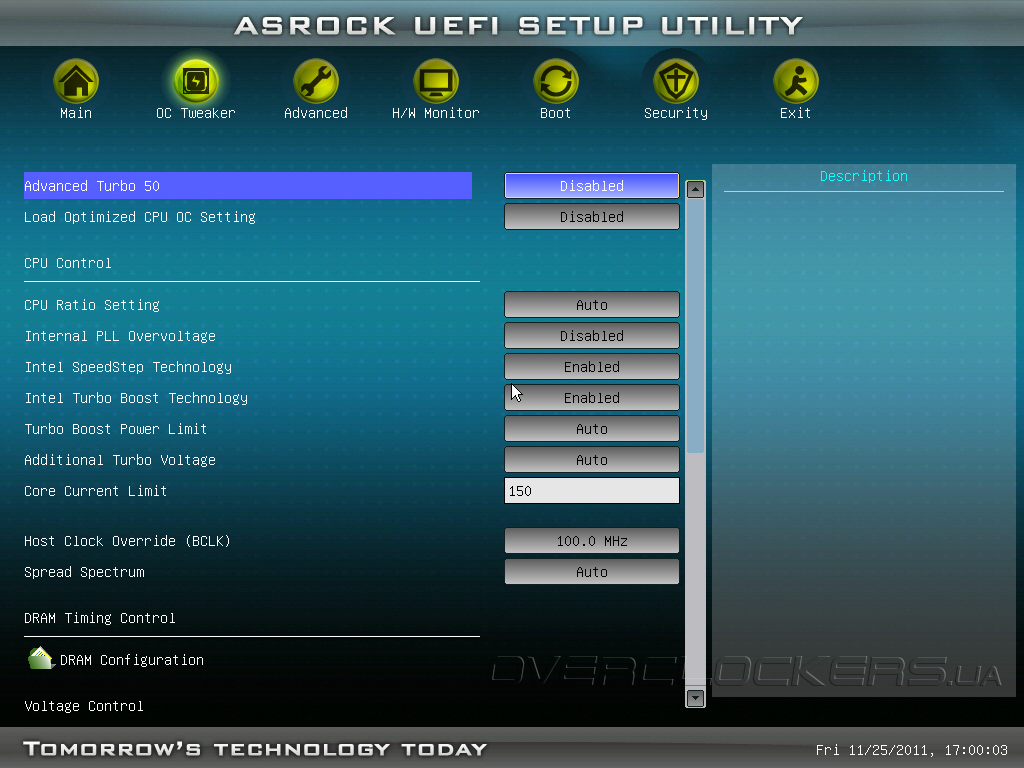

Нас же больше всего интересует вкладка OC Tweaker, в которой представлены практически все настройки, касающиеся ручного и автоматического разгона системы.

UEFI Setup ASRock Z68 Extreme3 Gen3

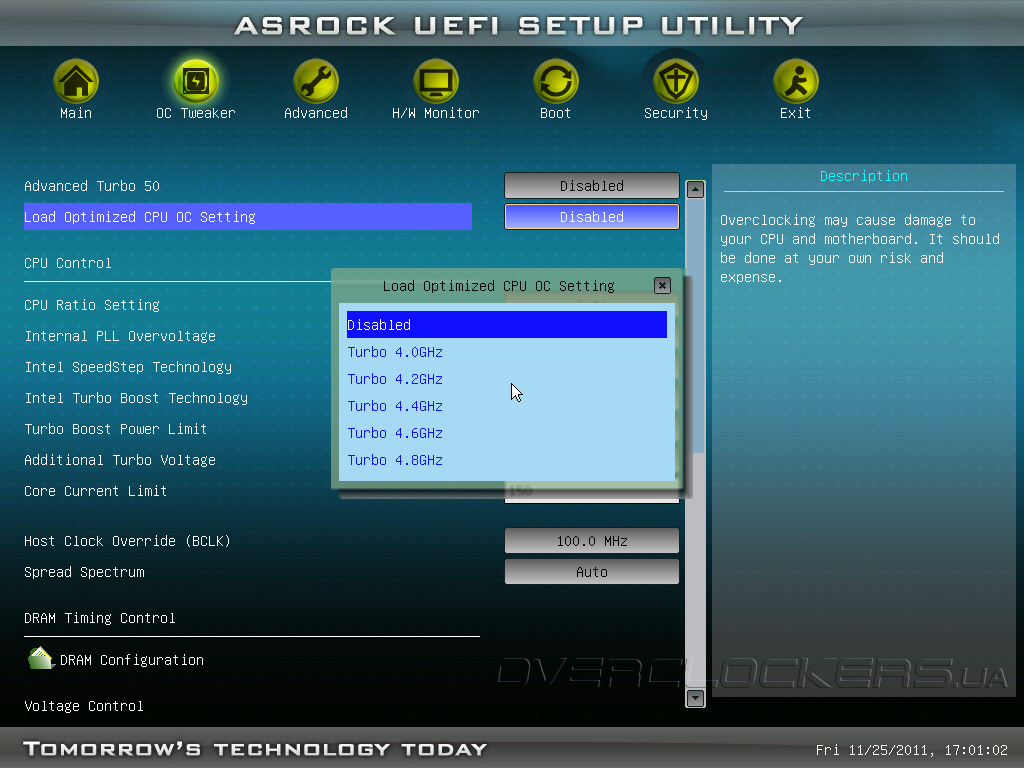

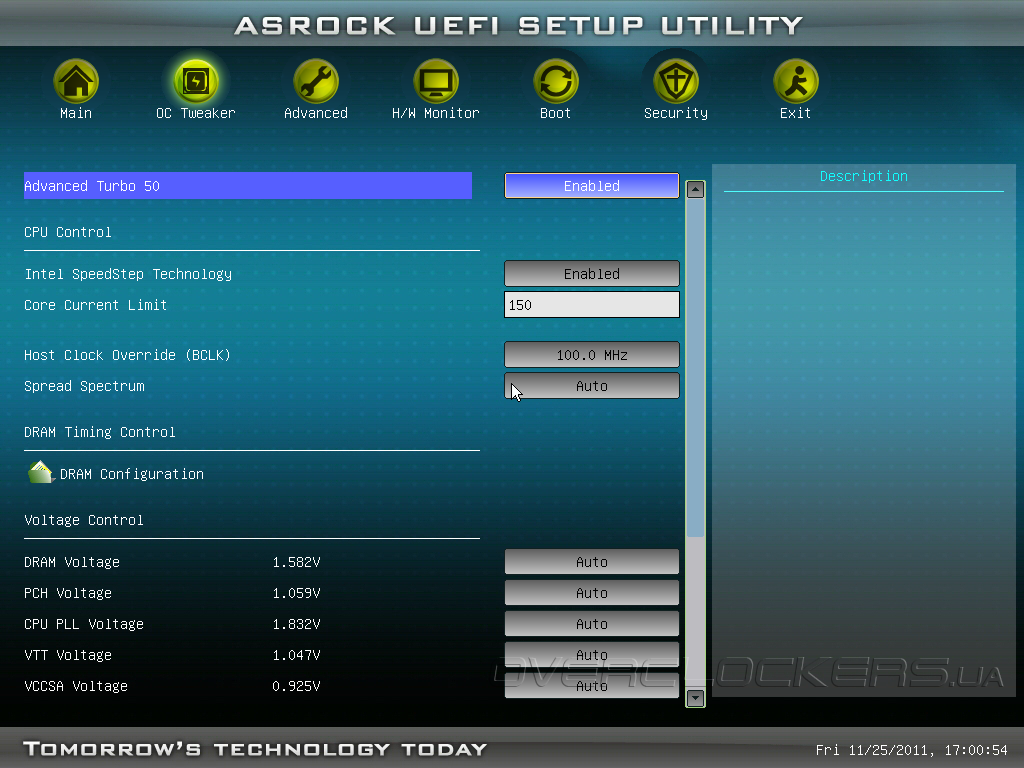

Для неопытных пользователей разработчики предусмотрели целых два варианта автоматического и практически моментального разгона системы. Первая функция называется Advanced Turbo 50 и, по словам производителя, она позволяет лишь в одно действие ускорить CPU, RAM и встроенное в процессор графическое ядро, получив, таким образом, прирост производительности, который в некоторых приложениях доходит до 50%. Однако, при её активации, пользователь лишается возможности вручную подкорректировать настройки разгона — можно только установить значение опорной частоты и задать ограничение по току.

UEFI Setup ASRock Z68 Extreme3 Gen3

Опция Load Optimized CPU OC Settings требует от пользователя лишь установить частоту x86-ядер, которую он хочет получить в процессе оверклокинга, а все остальные настройки плата подберет сама. Производитель предупреждает, что разгон в таком режиме без надлежащего охлаждения и качественного источника питания может вызвать повреждение оборудования.

UEFI Setup ASRock Z68 Extreme3 Gen3

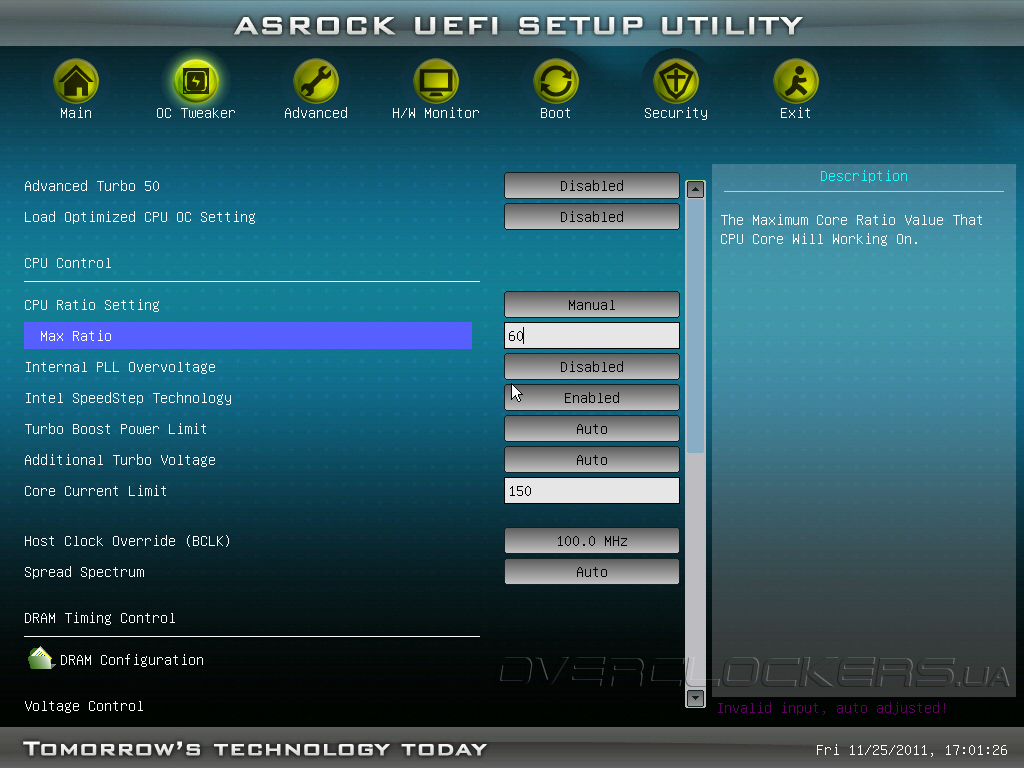

Если же пользователь имеет достаточные навыки и предпочитает осуществлять разгон вручную, то в соответствующих пунктах меню он может задать множитель процессора, базовую частоту (BCLK), значения напряжения и другие параметры. К сожалению, увеличить частоту или напряжение питания встроенного в процессор графического ядра в текущей версии UEFI нельзя.

UEFI Setup ASRock Z68 Extreme3 Gen3

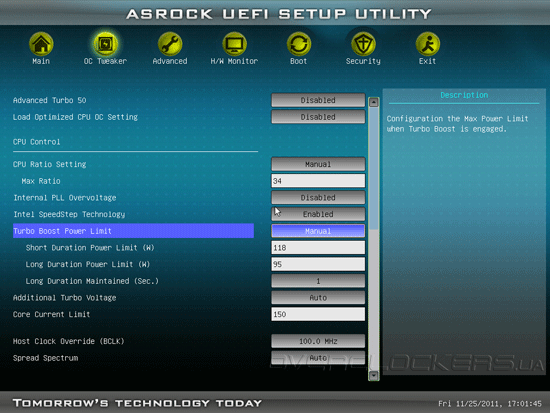

Отдельно отметим широкие энергосберегающие возможности платы: можно ограничить напряжение, подаваемое на CPU в процессе работы технологии Intel Turbo Boost 2.0, и установить лимит на потребляемую процессором мощность в различных режимах работы.

UEFI Setup ASRock Z68 Extreme3 Gen3

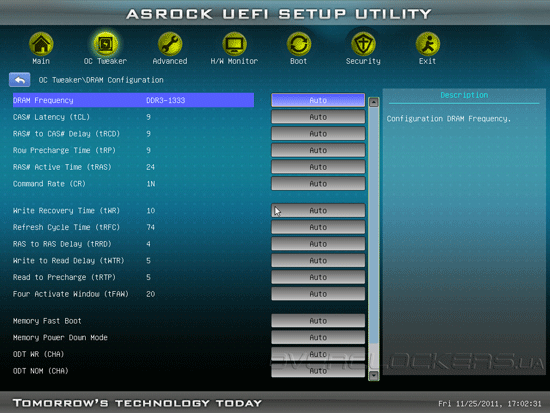

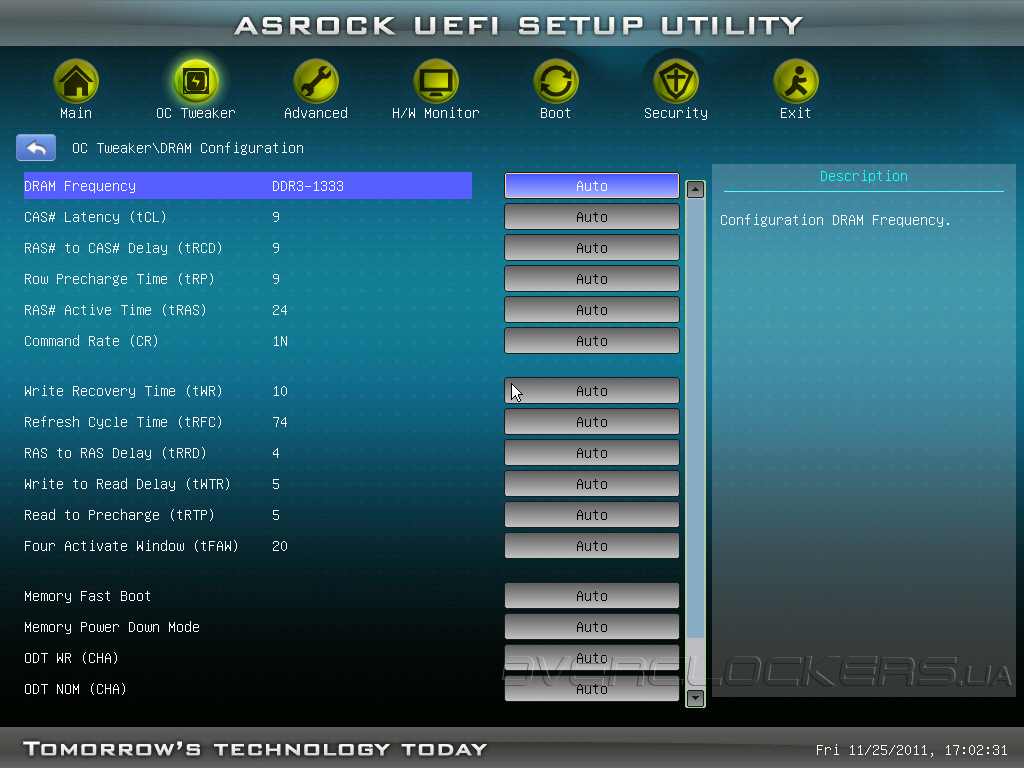

В соответствующем разделе DRAM Configuration можно вручную настроить частоту и тайминги, с которыми будет функционировать ОЗУ. Или же активировать один из профилей XMP, если функция поддерживается установленными модулями оперативной памяти.

UEFI Setup ASRock Z68 Extreme3 Gen3

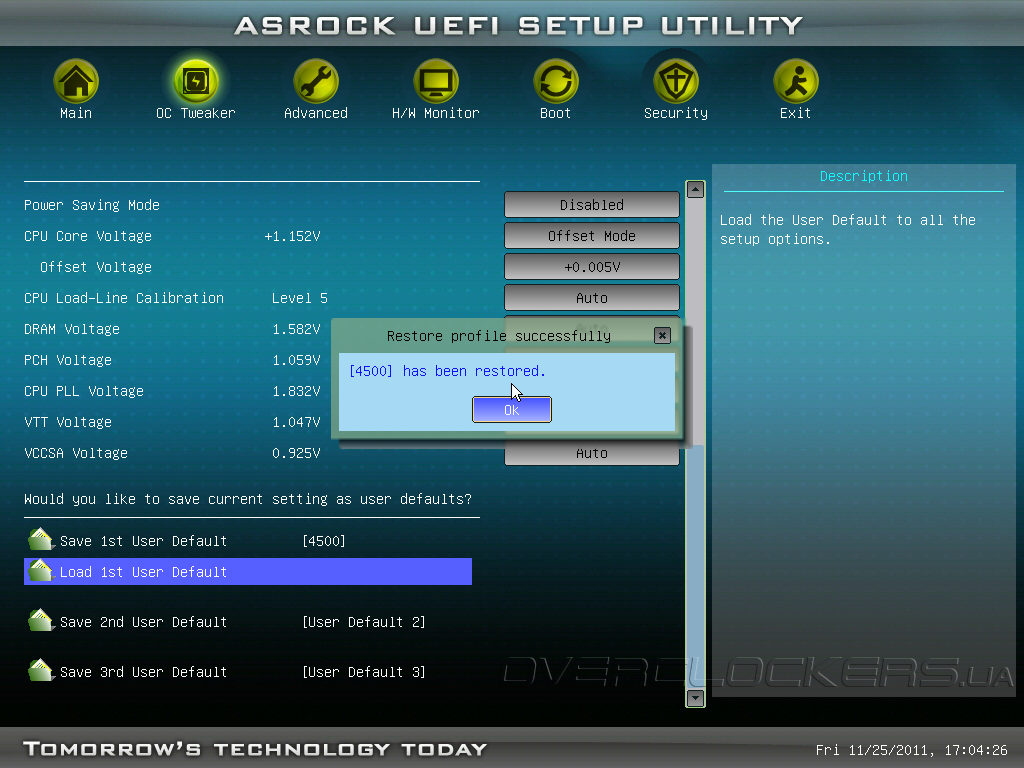

В самом конце списка параметров вкладки OC Tweaker находится подраздел управления напряжениями и тремя оверклокерскими профилями.

UEFI Setup ASRock Z68 Extreme3 Gen3

Для удобства восприятия мы составили сводную таблицу с указанием диапазонов изменения напряжений:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage –0,145 — +0,5 0,005
DRAM Voltage 1,198 — 1,23 0,023 — 0,031
PCH Voltage 0,78 — 1,646 0,009 — 0,046
CPU PLL Voltage 1,586 — 2,349 0,008 — 0,041
VTT Voltage 0,768 — 1,634 0,009 — 0,047
VCCSA Voltage 0,925 — 1,2 0,091 — 0,093

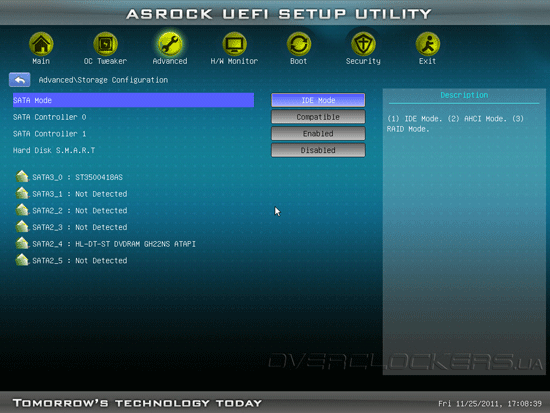

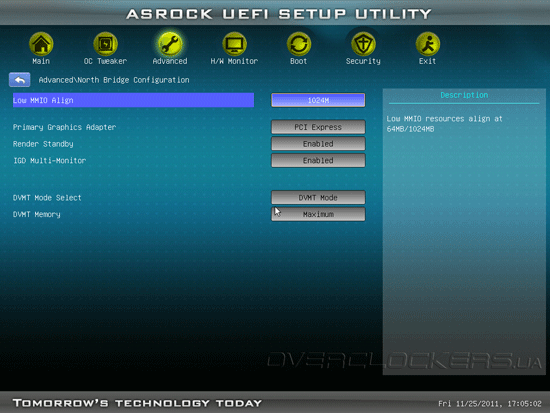

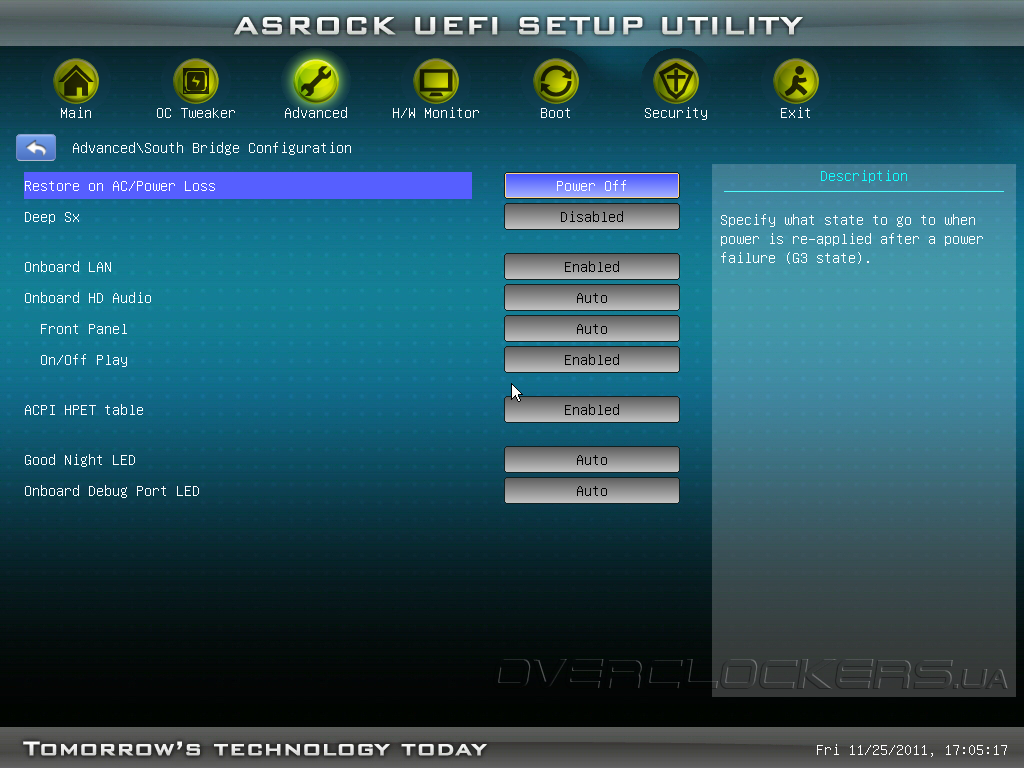

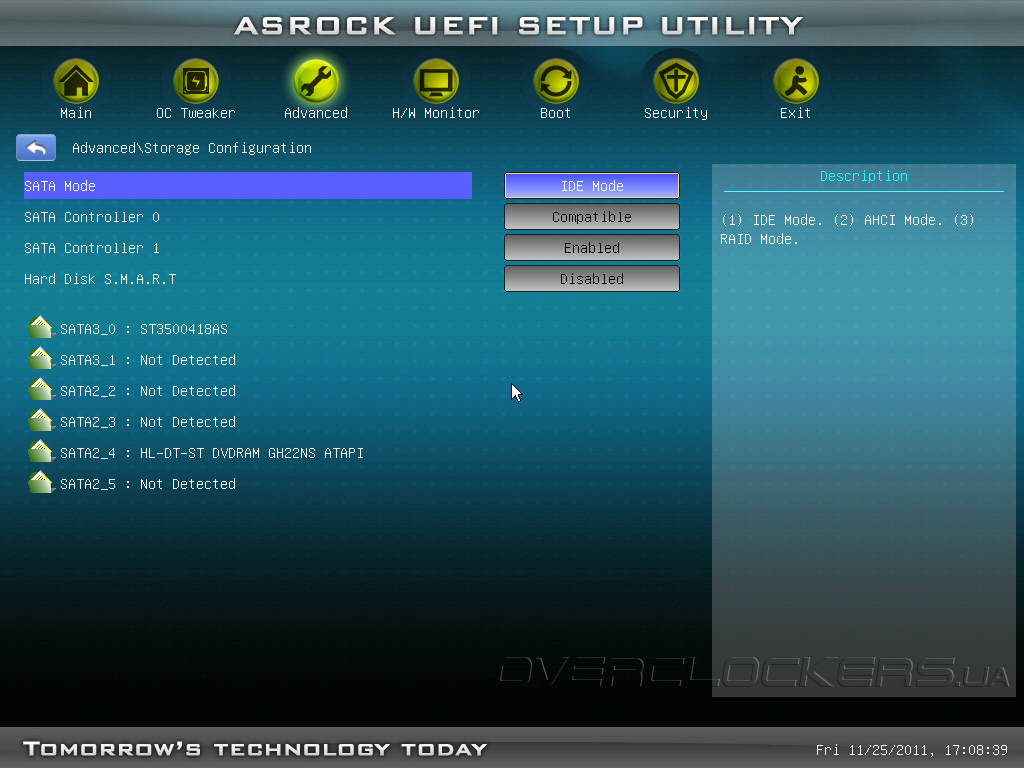

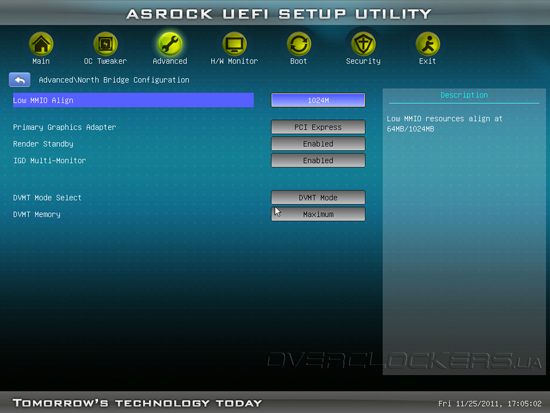

Во вкладке Advanced осуществляется настройка встроенного графического ядра, южного моста, дисковой подсистемы, а также управление интегрированными контроллерами.

UEFI Setup ASRock Z68 Extreme3 Gen3

UEFI Setup ASRock Z68 Extreme3 Gen3

UEFI Setup ASRock Z68 Extreme3 Gen3

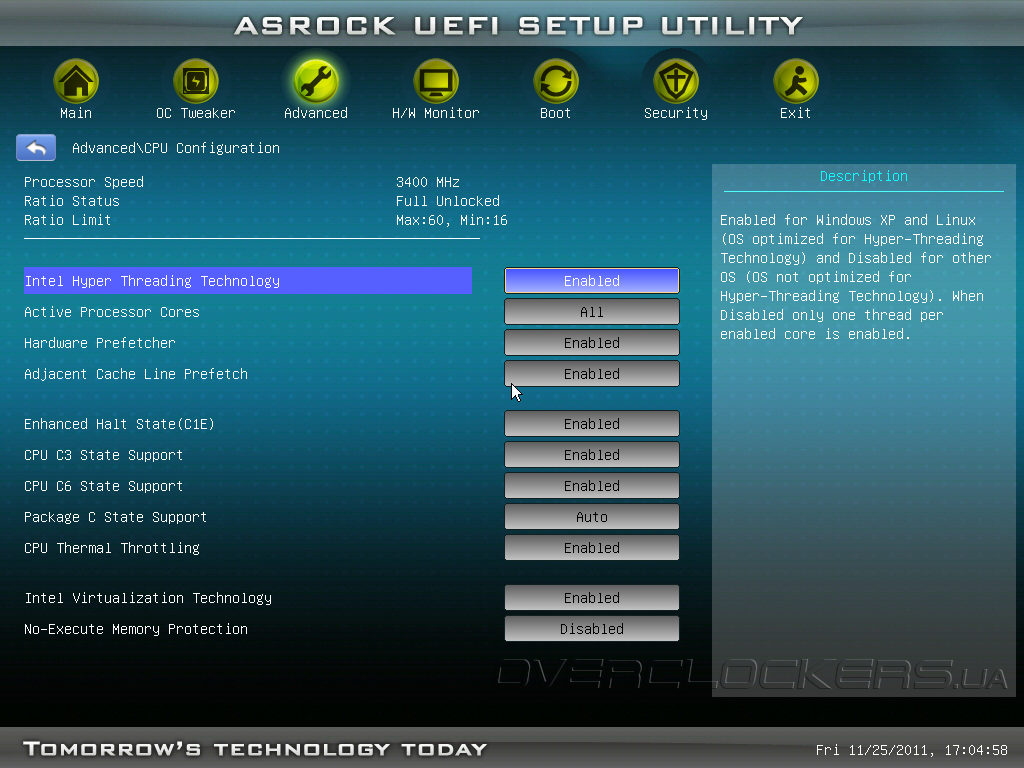

Там же можно задавать количество активных ядер и управлять технологиями, поддерживаемыми центральным процессором, такими как Hyper-Threading или Intel С1Е.

UEFI Setup ASRock Z68 Extreme3 Gen3

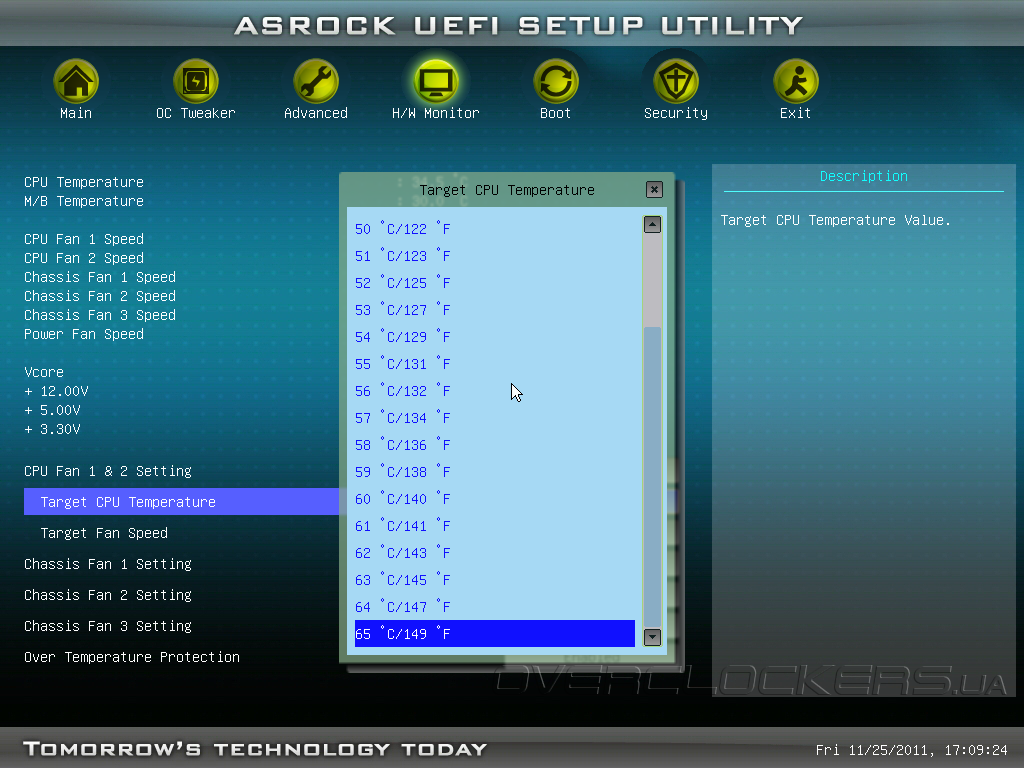

Во вкладке H/W Monitor пользователю предлагается отслеживать показания термодатчиков на процессоре и чипсете, напряжение на линиях питания 3,3 В, 5 В и 12 В, а также управлять скоростью вращения пяти подключенных к материнской плате вентиляторов. Частота вращения вентиляторов с поддержкой ШИМ может регулироваться либо вручную (9 уровней), либо автоматически в зависимости от показаний температурных датчиков. Для остальных «вертушек» имеется выбор из четырех режимов работы.

UEFI Setup ASRock Z68 Extreme3 Gen3

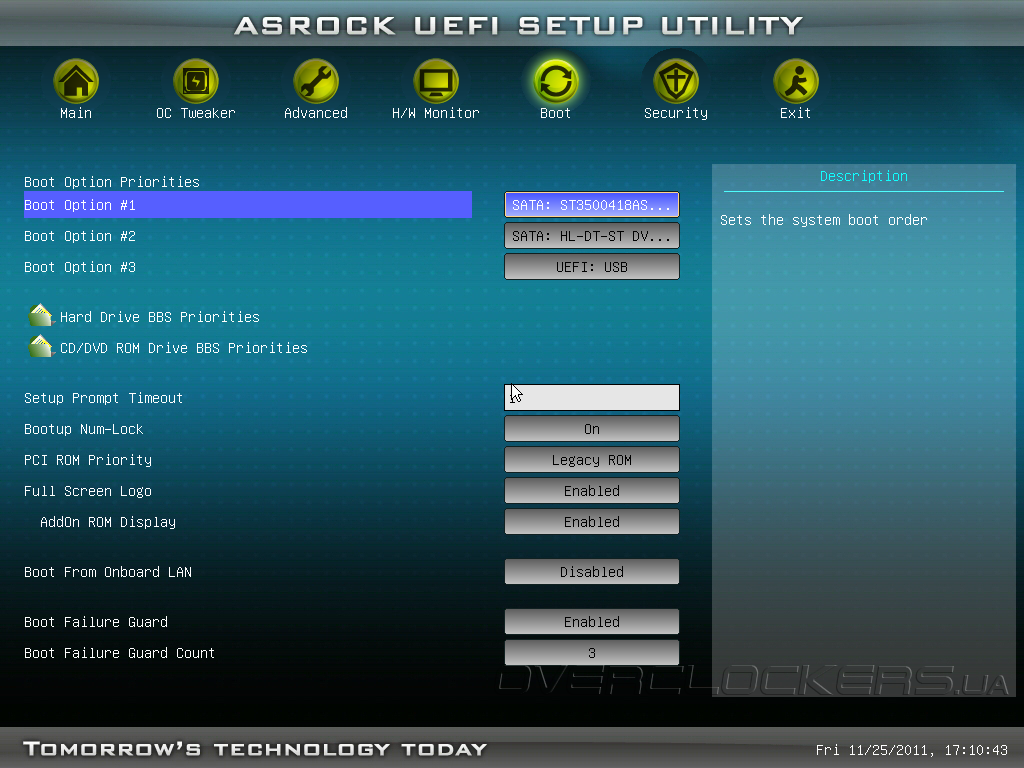

Меню Boot позволяет задать последовательность устройств, с которых будет загружаться операционная система, а также настроить другие параметры старта компьютера.

UEFI Setup ASRock Z68 Extreme3 Gen3

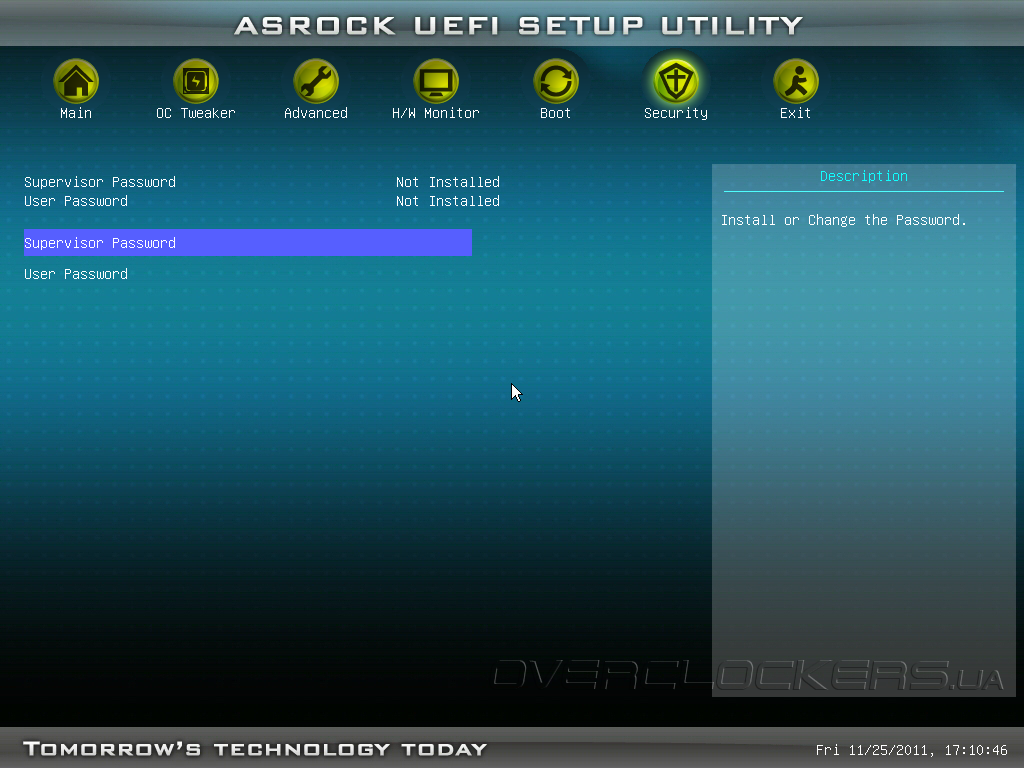

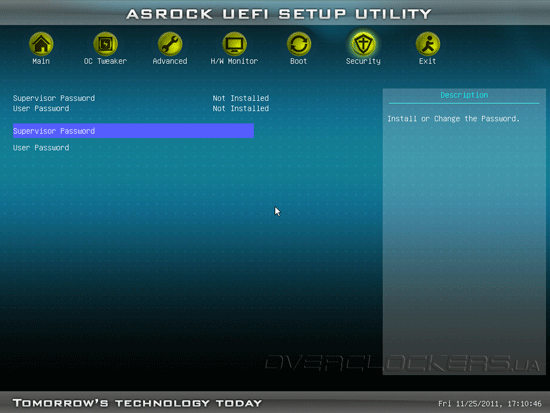

В разделе Security пользователь может установить пароль на включение компьютера и изменение настроек UEFI.

UEFI Setup ASRock Z68 Extreme3 Gen3

Возможности UEFI материнской платы ASRock Z68 Extreme3 Gen3 довольно широки, и, на наш взгляд, способны произвести приятное впечатление как на опытных пользователей, планирующих серьезный ручной разгон, так и на новичков, незнакомых с тонкостями оверклокинга, но желающих получить прирост производительности без лишних хлопот.


Программное обеспечение

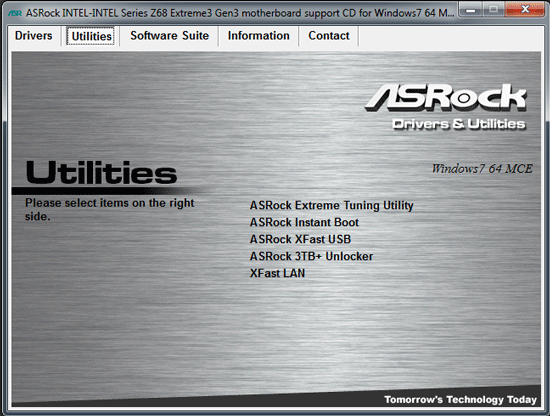

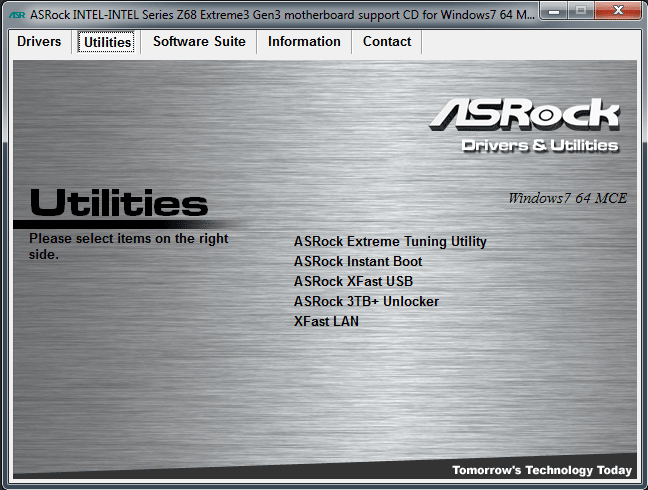

ASRock Z68 Extreme3 Gen3 комплектуется набором фирменных утилит, установочные файлы которых записаны на диске с драйверами.

Программное обеспечение ASRock Z68 Extreme3 Gen3

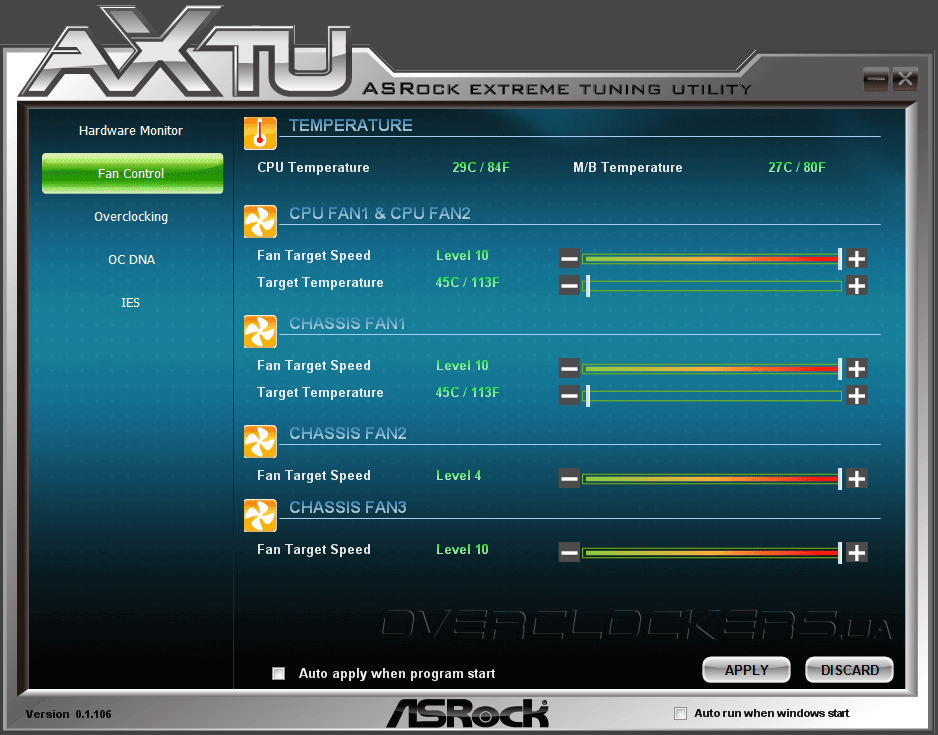

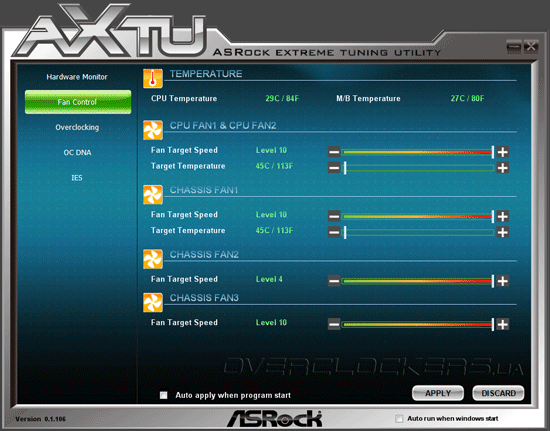

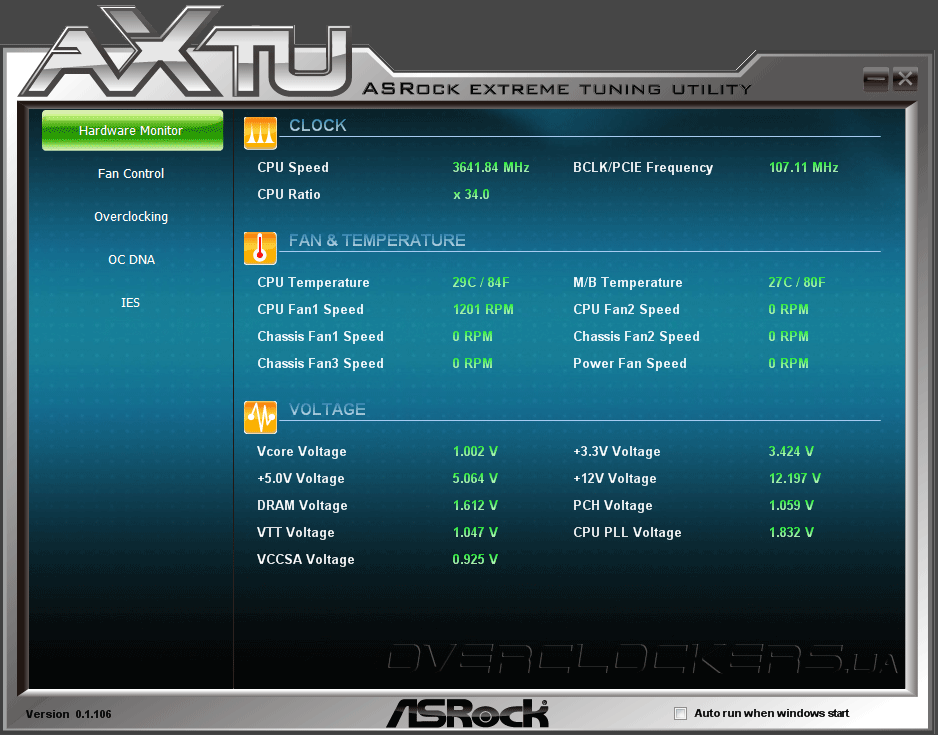

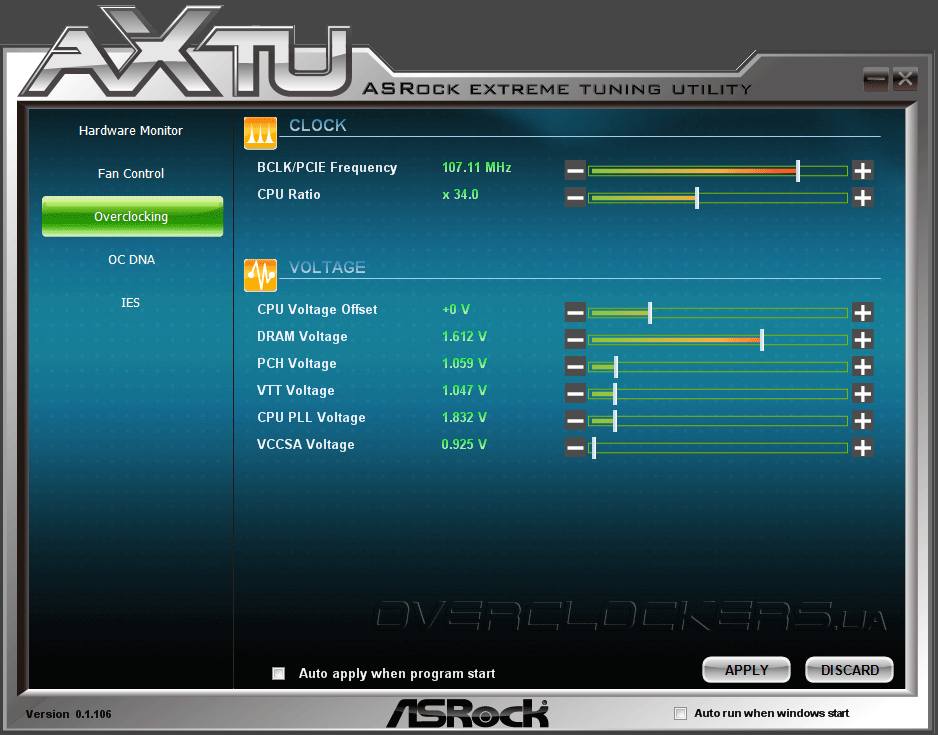

Хорошо знакомая нашим постоянным читателям программа ASRock Extreme Tuning Utility предоставляет пользователю возможность осуществлять разгон центрального процессора, памяти и графического ядра, управлять энергосберегающими функциям и подключенными вентиляторами, не выходя из операционной системы. Несмотря на то что многим пользователям такой метод покажется более удобным, мы бы рекомендовали осуществлять настройку и разгон системы посредством оболочки UEFI.

ASRock Extreme Tuning Utility

ASRock Extreme Tuning Utility

ASRock Extreme Tuning Utility

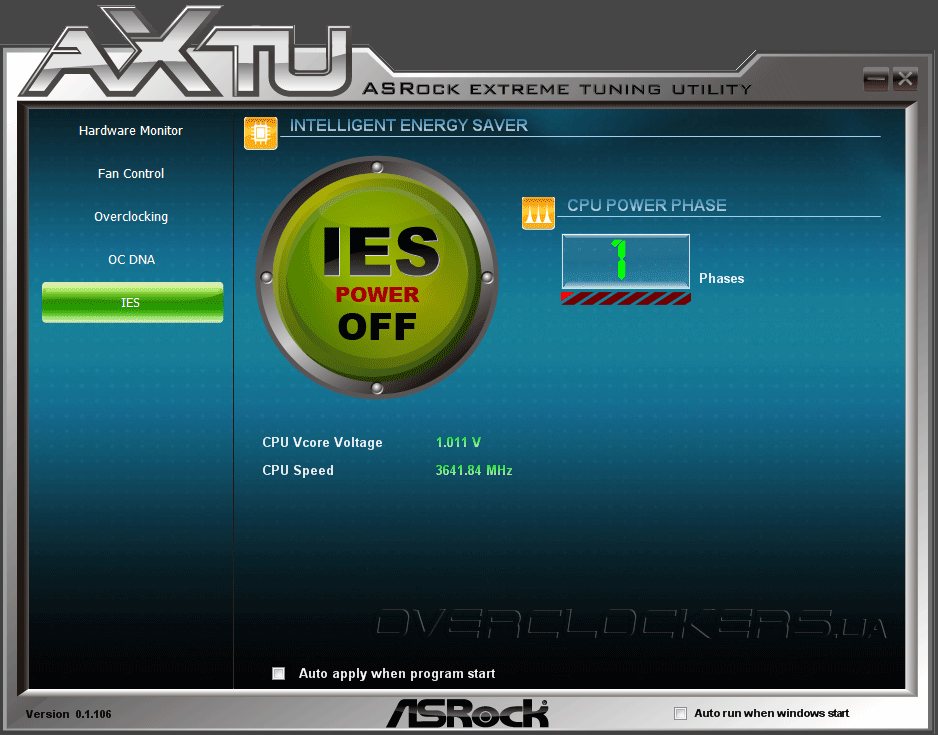

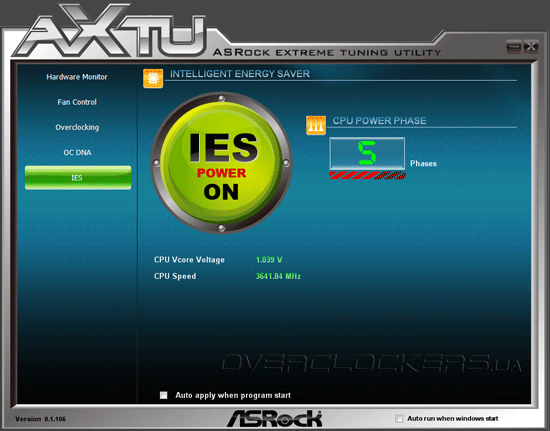

Одной из полезных функций ASRock Extreme Tuning Utility является возможность активации технологии Intelligent Energy Saver. Она позволяет изменять количество задействованных фаз системы питания CPU в зависимости от нагрузки и таким образом помогает экономить электроэнергию.

ASRock Extreme Tuning Utility

ASRock Extreme Tuning Utility

Разгон

Для изучения разгонного потенциала ASRock Z68 Extreme3 Gen3 мы использовали тестовый экземпляр процессора Intel Core i7-2600K с разблокированным на повышение множителем и неплохим частотным запасом. В большинстве случаев он способен функционировать на частоте вплоть до 5000 МГц после повышения напряжения питания до «условно безопасных» 1,435—1,45 В.

Однако перед тем как перейти к ручному оверклокингу мы испытали на практике функцию авторазгона Advanced Turbo 50, которую обнаружили в процессе изучения возможностей UEFI. В результате активации этой опции напряжение на CPU было увеличено до 1,408 В, а его итоговая частота составила 4800 МГц. К сожалению, память ускорена не была и функционировала на частоте 1333 МГц с задержками 9-9-9-27-1T. При этом система оставалась полностью стабильной и проходила различные тесты и бенчмарки без сбоев и зависаний.

Разгон ASRock Z68 Extreme3 Gen3

В процессе ручного разгона нам удалось добиться следующих результатов:
  • 4,4 ГГц удалось достичь путем повышения множителя с х34 до х44 без ручного изменения напряжения и оптимизации других параметров. Напряжение при выполнении ресурсоёмких задач составляло около 1,24—1,26 В.
Разгон ASRock Z68 Extreme3 Gen3
  • 4,5 ГГц покорились после поднятия напряжения в UEFI на 0,1 В от авторежима (Offset). Итоговое напряжение в нагрузке составляло не более 1,26 В. Отметим, что при повышении напряжения вручную в режиме Fixed, энергосберегающие функции платы автоматически отключаются, и на процессор подается одинаковое напряжение при любой нагрузке.
  • 4,6 ГГц были получены с теми же настройками, что и 4,5 ГГц, но напряжение в нагрузке составляло уже 1,33—1,35 В.
  • Для достижения частоты 4,7 ГГц напряжение было необходимо увеличить еще немного — до +0,13 В от авторежима. Итоговое напряжение питания составило 1,375 В.
  • Отметка 4,8 ГГц была преодолена после активации функции компенсации просадки напряжения Loadline Calibration (Level 2) и увеличения напряжения питания на 0,17 В, что в итоге дало около 1,416 В при интенсивной нагрузке.
  • Максимальный разгон нашего Core i7-2600K на материнской плате ASRock Z68 Extreme3 Gen3 составил 4900 МГц. Для этого потребовалось увеличить напряжение до +0,19 В от авторежима, что в итоге дало около 1,432 В в нагрузке. Функция Loadline Calibration (Level 2) оставалась активированной.
Разгон ASRock Z68 Extreme3 Gen3

К сожалению, достигнуть заветных 5000 МГц на ASRock Z68 Extreme3 Gen3 нам не удалось даже после дальнейшего повышения напряжения. Помимо этого, нас немного разочаровал результат разгона памяти на тестируемой плате. Итогом наших экспериментов с модулями Kingston KHX2000C8D3T1K3 (номинал 2000 МГц) стала частота лишь 1600 МГц с таймингами 9-9-9-27-1Т.

Результат разгона ASRock Z68 Extreme3 Gen3 по опорной частоте оказался вполне стандартным. Плата сохраняла стабильность при значении BCLK вплоть до 107,1 МГц.

Разгон ASRock Z68 Extreme3 Gen3


Тестовая конфигурация

Для тестирования материнской платы ASRock Z68 Extreme3 Gen3 была подобрана следующая конфигурация:
  • процессор: Intel Core i7-2600K (3,40 ГГц);
  • память GoodRAM GY1600D364L8/4GDC (2x2 ГБ, 1333, 9-9-9-27-1T);
  • кулер: Noctua NH-D14;
  • термоинтерфейс: Noctua NT-H1;
  • видеокарта: Inno3D GeForce GTX 560 Ti (GeForce GTX 560 Ti);
  • жесткий диск: Seagate ST3500418AS (7200 об/мин, SATA-II);
  • блок питания: Seasonic SS-600HM (600 Вт);
  • корпус: Cooler Master Test Bench V1.0;
  • операционная система: Windows 7 Home Premium x64;
  • драйвер чипсета: Intel Chipset Software Installation Utility 9.2.0.1030;
  • драйвер видеокарты: GeForce 285.62, PhysX 09.11.0621.
Процессор Intel Core i7-2600K работал на штатной частоте, технологии Hyper-Threading и Turbo Boost были активированы, а размер файла подкачки составлял 4096 МБ.


Результаты тестирования

В процессе тестирования рассматриваемой ASRock Z68 Extreme3 Gen3 (UEFI P1.10) будет «противостоять» материнская плата ASRock Z68 Pro3 (UEFI P1.60), которая уже успела побывать в нашей лаборатории. Данное решение также основано на чипсете Intel Z68 Express, однако, ввиду отсутствия поддержки графических конфигураций SLI и CrossFireX, а также стандарта PCI-E 3.0, стоит на пару ступенек ниже в сравнении с рассматриваемым сегодня продуктом. В процессе тестирования платы работали с одинаковыми настройками. Для получения более точных показателей бенчмарки прогонялись по два раза, после чего вычислялось среднее арифметическое двух результатов.


Синтетические тесты

Тестирование ASRock Z68 Extreme3 Gen3

Тестирование ASRock Z68 Extreme3 Gen3

Тестирование ASRock Z68 Extreme3 Gen3

Тестирование ASRock Z68 Extreme3 Gen3

В тесте измерения пропускной способности памяти пакета AIDA 64 материнские платы показали практически идентичные результаты, однако, в трёх тестах из четырёх новинка оказалось немного быстрее.

Тестирование ASRock Z68 Extreme3 Gen3

Тестирование ASRock Z68 Extreme3 Gen3

Тестирование ASRock Z68 Extreme3 Gen3

Тестирование ASRock Z68 Extreme3 Gen3

Тестирование ASRock Z68 Extreme3 Gen3

В приложении PCMark 7 мы снова наблюдаем паритет — в бенчмарках Creativity и Computation преимущество на стороне ASRock Z68 Pro3, а в остальных трёх тестах лидером стал «экстремальный» продукт.


Игровые приложения

Тестирование ASRock Z68 Extreme3 Gen3

Тестирование ASRock Z68 Extreme3 Gen3

Тестирование ASRock Z68 Extreme3 Gen3

Тестирование ASRock Z68 Extreme3 Gen3

Тестирование ASRock Z68 Extreme3 Gen3

Тестирование ASRock Z68 Extreme3 Gen3

В игровых приложениях и графических бенчмарках разница между решениями традиционно сводится к минимуму. В большинстве тестов «конкуренты» демонстрируют идентичные результаты, а в остальных разница не превышает нескольких процентов. Разумеется, на практике заметить такое преимущество невооруженным глазом будет практически невозможно.


Выводы

Материнская плата ASRock Z68 Extreme3 Gen3, основанная на прогрессивном наборе системной логики Intel Z68 Express, обладает привлекательным внешним видом, высоким качеством изготовления и поддержкой большого количества современных технологий. Возможности расширения также выглядят весьма привлекательно: ASRock Z68 Extreme3 Gen3 оснащена разъёмами USB, SATA и eSATA третьей ревизии, а также двумя полноразмерными слотами PCI-E x16, и поддерживает стандарт PCI Express 3.0. Вкупе с умеренной стоимостью, вышеперечисленные достоинства делают рассматриваемый продукт неплохим выбором для пользователей, которые не желают тратить большую сумму на покупку системной платы, но хотят получить универсальный и современный продукт, который будет оставаться актуальным еще долгое время. Тем не менее, несмотря на громкое название, на наш взгляд, рассмотренное сегодня решение не претендует на звание «оверклокерского» или «экстремального», ввиду не самого уверенного результата при разгоне памяти и центрального процессора. Впрочем, большинству пользователей возможностей ASRock Z68 Extreme3 Gen3, касающихся разгона, будет более чем достаточно, а вспоминая о её цене, небольшие шероховатости вполне можно простить.


ASRock Z68 Extreme3 Gen3 Выбор редакции: оригинальный дизайн
