Обзор материнской платы Gigabyte X470 Aorus Gaming 7 WiFi. Оцениваем переработанный VRM, разгоняя Ryzen 7 2700X

Флагманская модель GA-AX370-Gaming K7 компании Gigabyte прошлого поколения, базирующаяся на хабе X370, достаточно быстро перегревалась при разгоне старшего процессора последней линейки — Ryzen 7 2700X. Новый продукт, ставший героем этого обзора, является олицетворением работы над ошибками. Главным образом, первоочередной задачей являлась переработка сектора VRM — тут усилили и схемотехническую реализацию, и пересмотрели подход к организации охлаждения этого модуля.

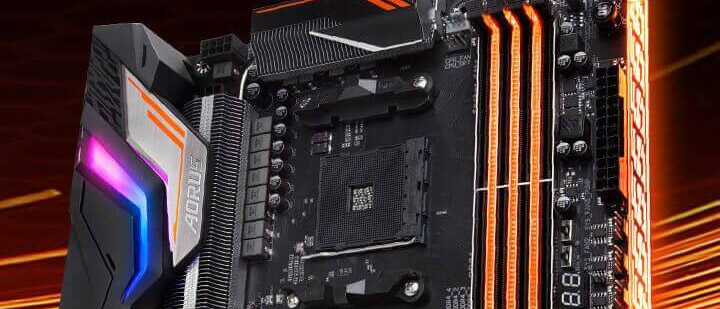

Gigabyte X470 Aorus Gaming 7 WiFi

Предпринятые меры сказались на поддержке APU — интегрированное видеоядро тут использовать нельзя, из-за отсутствующих выходов на задней панели. Гнёзд SATA стало меньше, а M.2 — больше. Вместо двух проводных сетевых интерфейсов инженеры оставили один, зато тут есть предустановленный контроллер для беспроводных сетей и антенна в числе идущих в комплекте аксессуаров. Детальнее всё изучать будем по ходу обзора, а для начала — таблица с перечнем основных возможностей продукта.

Модель Gigabyte X470 Aorus Gaming 7 WiFi (rev. 1.0)
Официальная страница продукта в Сети gigabyte.ua
Чипсет AMD X470
Процессорный разъём AMD AM4
Процессоры AMD Series: Ryzen 3, Ryzen 5, Ryzen 7
Память 4 DIMM DDR4 SDRAM 2133/2400/2667/2933/3000*/3200*/3333*/3400*/3600+*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) — CPU
1 x PCI Express 3.0 x16 (x8) — APU
1 x PCI Express 2.0 x16 (x4) — X470
2 x PCI Express 2.0 x1 — X470
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110)
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280)
Встроенное видеоядро (в APU)
Видеоразъёмы
Количество подключаемых вентиляторов 8x 4pin
Порты PS/2
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM1143)
1 х 3.1 Gen2 (разъёмов на задней панели нет, X470)
4 х 3.1 Gen1 (4 разъёма на задней панели, CPU)
6 х 3.1 Gen1 (2 разъёма на задней панели, X470)
6 x 2.0 (2 разъёма на задней панели, X470)
VR Ready +
Serial ATA 6 x SATA 6 Гбит/с
RAID 0, 1, 10
Встроенный звук Codec — Realtek ALC1220 (7.1, HDA)
DAC — ESS SABRE9018Q2C
S/PDIF Оптический (выход), разъём на плате (выход)
Сетевые возможности Intel I211-AT (Gigabit Ethernet)
Intel Dual Band Wireless-AC 9260 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 5)
COM
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности 2x Thermal sensor connector, кнопки: включения, OC и сброса CMOS; поддержка AMD 2-Way CrossFireX и NVIDIA 2-Way SLI, POST-индикатор, Diagnostic LEDs (CPU, DRAM, VGA, BOOT), колодоки для подключения LED-устройств (1x RGB, 2x RGBW, 2x digital LED), специализированный USB (DAC-UP 2) для подключения внешнего ЦАП
Цена в рознице, $ 277

Упаковка и комплектация

Нет сомнений — устройство принадлежит к старшим, игровым устройствам серии Aorus. Коробка обычных размеров, ручки для облегчения транспортировки нет.

Gigabyte X470 Aorus Gaming 7 WiFi

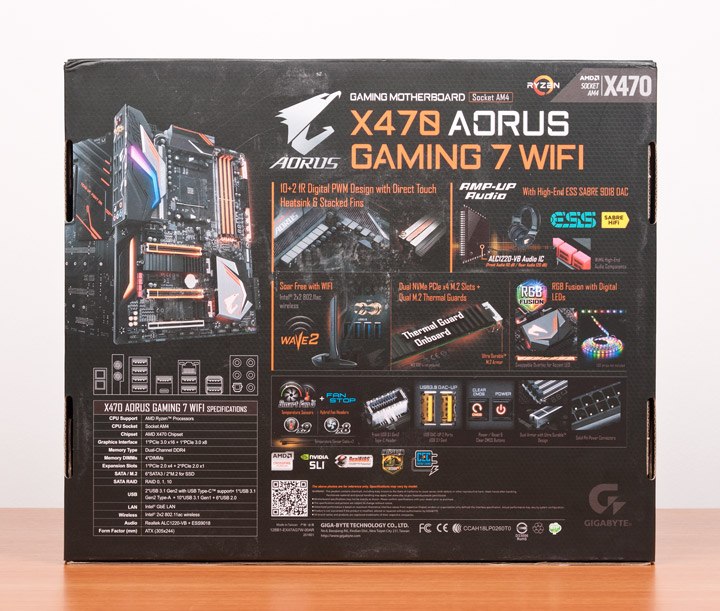

Фото продукта и перечень основных возможностей находятся на обратной стороне упаковки. Изображение платы даёт общее понимание о числе элементов с подсветкой, оттенок можно будет изменить на свой вкус. Остальные детали концентрируются вокруг аппаратных особенностей, упростить восприятие информации должны помочь небольшие тематические изображения.

Gigabyte X470 Aorus Gaming 7 WiFi

Число аксессуаров велико. Тут есть:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке), выполнен краткий обзор возможностей фирменного ПО;
  • многоязычная инструкция по быстрой установке;
  • пара дисков с драйверами и фирменным ПО (второй — для адаптера беспроводных сетей);
  • комплект наклеек с различными изображениями серии Aorus, в том числе и для кабелей;
  • пара фирменных стяжек-липучек, которые можно использовать для кабель-менеджмента в корпусе;
  • наклейка с фирменным логотипом Aorus;
Gigabyte X470 Aorus Gaming 7 WiFi

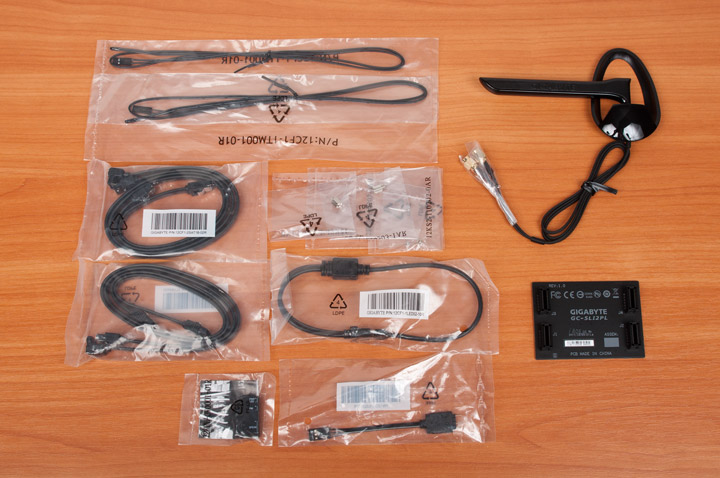

  • две внешние термопары (с каплевидным компаундом на конце);
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • крепёжный винт и стойка для устройств формата M.2 — два комплекта;
  • пятипроводной удлинитель для подключения светодиодной ленты;
  • «кобура» для удобного подключения корпусных разъемов G Connector;
  • переходник для подключения управляемой светодиодной ленты;
  • выносная Wi-Fi-антенна с возможностью фиксации положения, оснащенная подставкой с вмонтированным магнитом;
  • двойной жёсткий мостик для организации SLI.
Gigabyte X470 Aorus Gaming 7 WiFi

Внешний вид

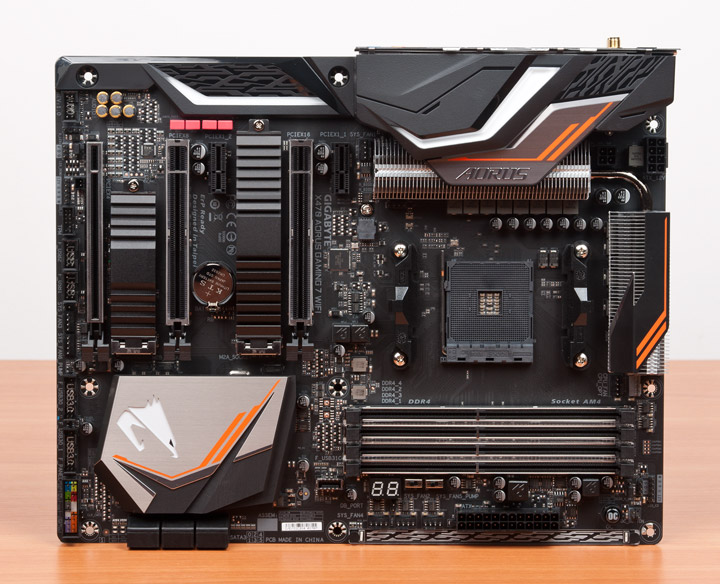

Над улучшением внешнего облика продуктов работа ведётся без устали, тут видно как слоты PCI-E оснастили подсветкой (прежде светодиоды распаивались непосредственно возле них, по периметру). Выросло общее число колодок под светодиодные устройства, теперь есть три различных типа. Оттого кнопке пуска системы места на поверхности не нашлось и её вынесли на заднюю панель (!), разместив рядом с аналогичной, чья роль заключается в обнулении настроек. Габариты платы соответствуют стандарту ATX, девять отверстий под монтаж в корпусе на привычном месте.

Gigabyte X470 Aorus Gaming 7 WiFi

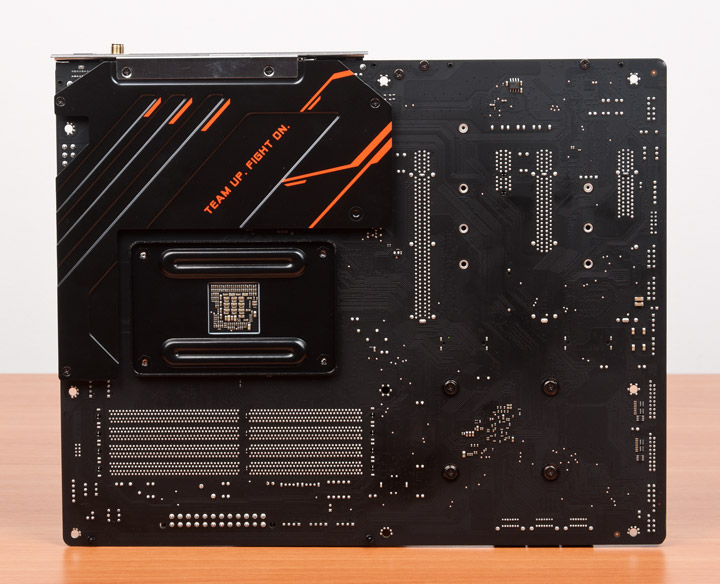

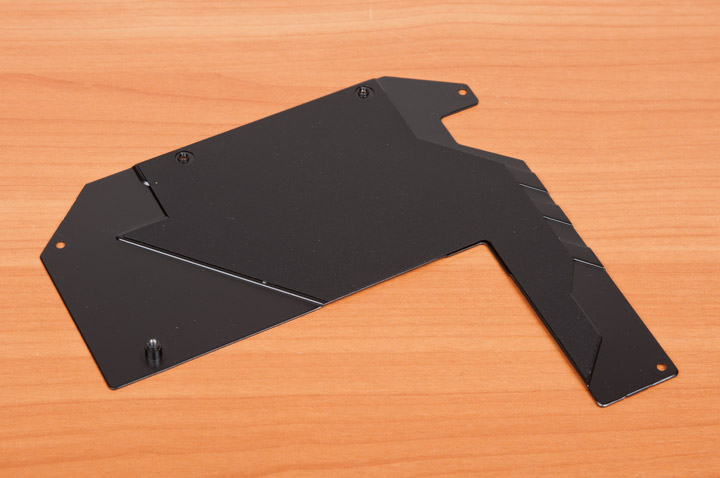

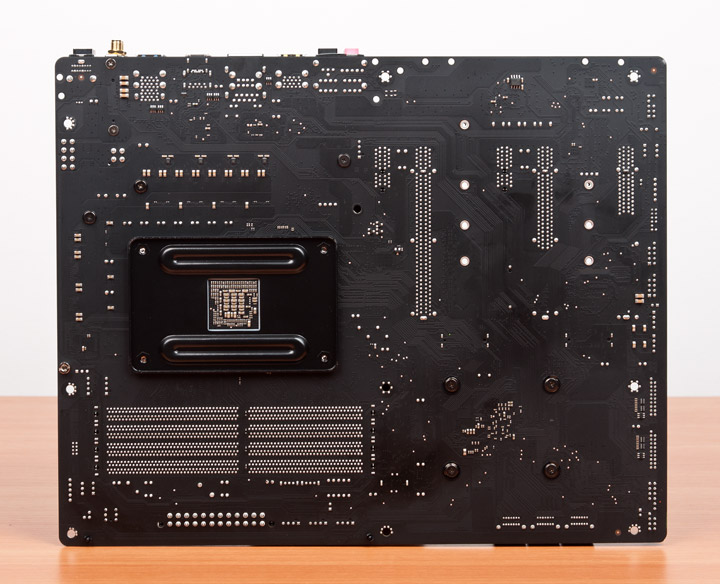

Тыльную сторону облагородили своеобразной армирующей конструкцией, но в отводе тепла она участия не принимает. Для крепления всех элементов используется винтовой способ.

Gigabyte X470 Aorus Gaming 7 WiFi

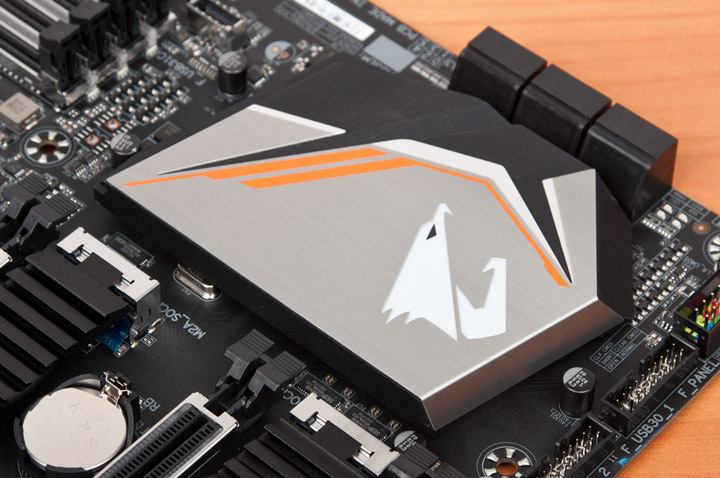

Массивный охладитель хаба снабжён декоративной фирменной накладкой, логотип будет подсвечиваться за счёт группы распаянных на плате элементов.

Gigabyte X470 Aorus Gaming 7 WiFi

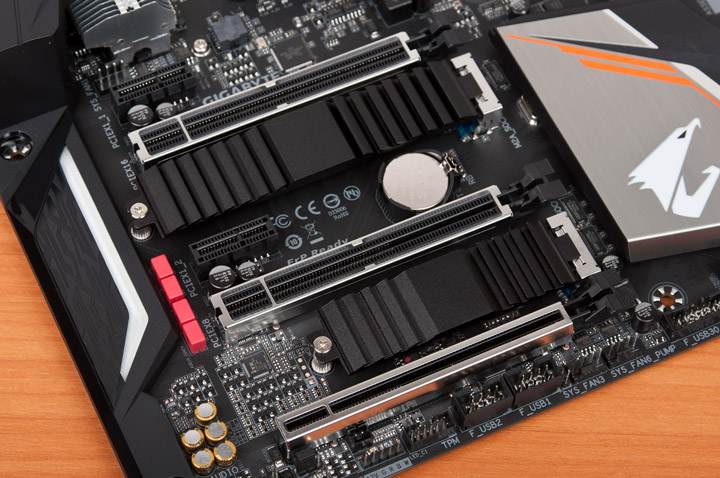

Оба слота M.2 снабжены предустановленными ребристыми радиаторами.

Gigabyte X470 Aorus Gaming 7 WiFi

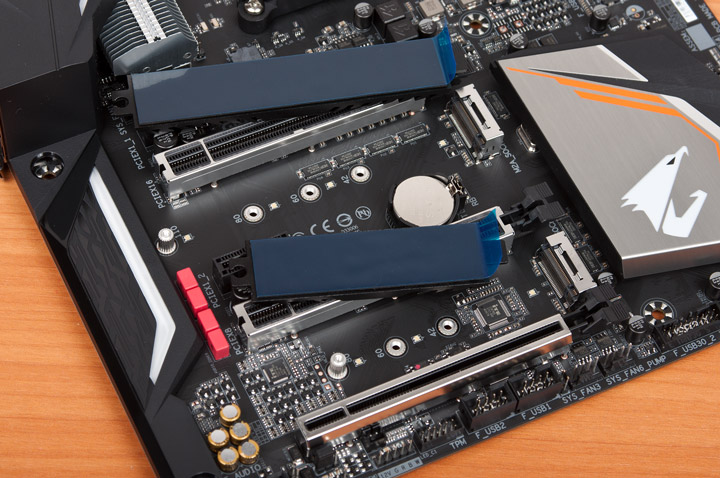

На каждом из них имеется термолипучка внушительной площади.

Gigabyte X470 Aorus Gaming 7 WiFi

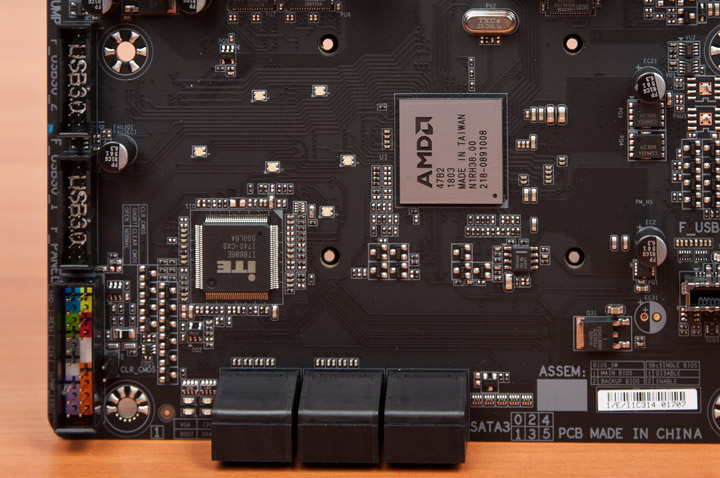

Выходы SATA — продольные, их шесть штук. Гнёзда для корпусных кабелей USB — поперечные. У третьего поколения интерфейса есть одно симметричное и два классических, ещё два — второго поколения. В углу находится упрощенный диагностический механизм Diagnostic LEDs — четыре красных светодиода.

Gigabyte X470 Aorus Gaming 7 WiFi

Процессорные линии PCI-E могут быть распределены между двумя верхними, оснащёнными подсветкой, слотами. Самое нижнее типа PCI-E x16 работает с хабом, а его максимальная конфигурация не будет больше формулы x4.

Gigabyte X470 Aorus Gaming 7 WiFiGigabyte X470 Aorus Gaming 7 WiFi

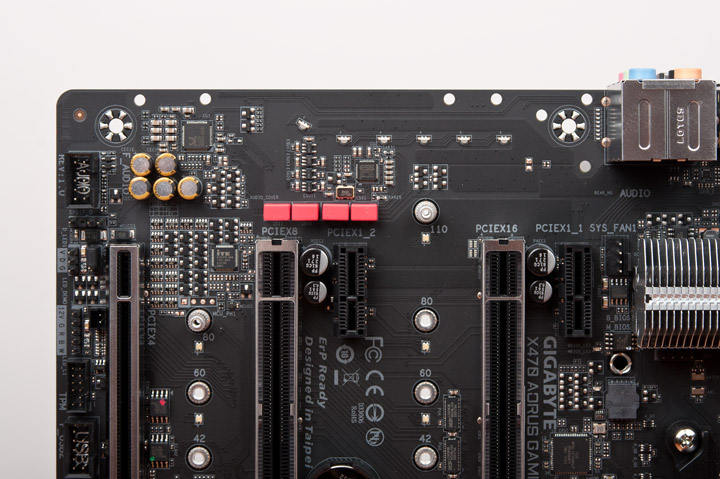

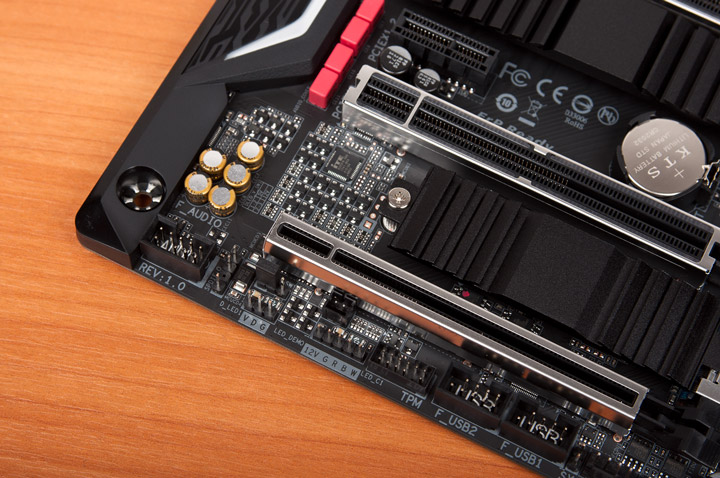

На смену схеме с двумя кодеками пришла другая, где помощь старшему продукту ALC1220 от Realtek будет оказывать внешний ЦАП от ESS. Есть один внешний осциллятор и пара типов специальных конденсаторов. А вот операционные усилители отсутствуют вновь. Отметить можно очередной участок с распаянной группой многоцветных светодиодов.

Gigabyte X470 Aorus Gaming 7 WiFi

Светиться будет и пространство между слотами с памятью, а также планка световода вдоль правой части устройства. Её можно заменить, изготовив замену собственными усилиями, на странице продукта есть набор готовых моделей.

Gigabyte X470 Aorus Gaming 7 WiFi

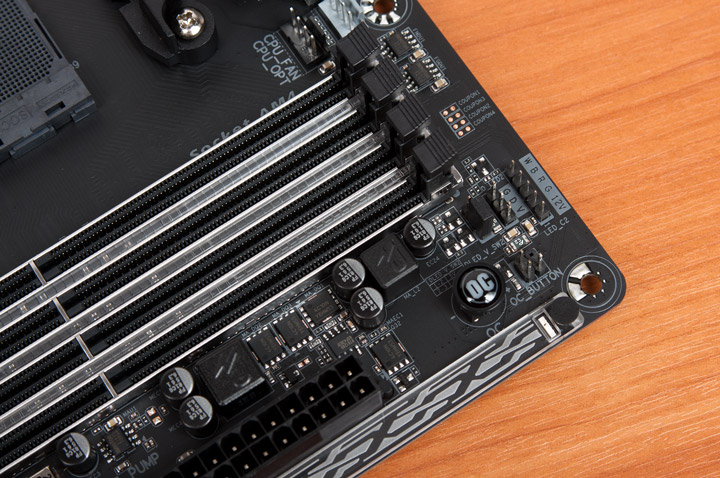

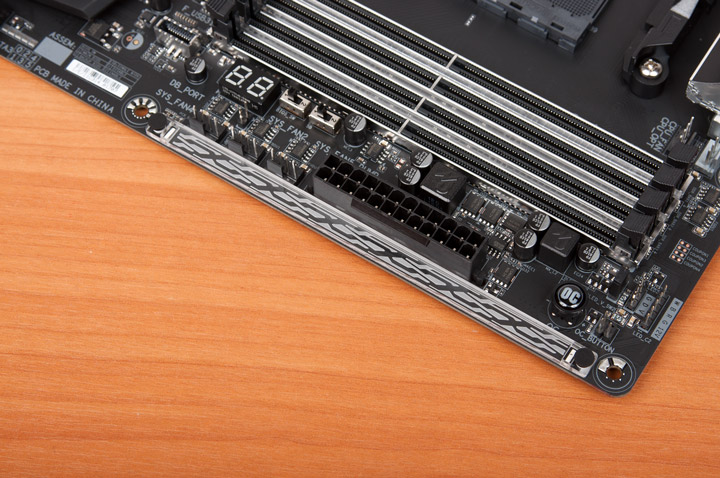

Активный статус работы ускоряющей формулы (после нажатия кнопки OC) будет подтверждаться красной лампой. Верхний правый угол оснащён двумя разнотипными колодками для светодиодного оборудования — RGBW и цифровой. Для последней есть выбор между питающими +5 и +12 вольт, проводимый установкой положения перемычки.

Gigabyte X470 Aorus Gaming 7 WiFi

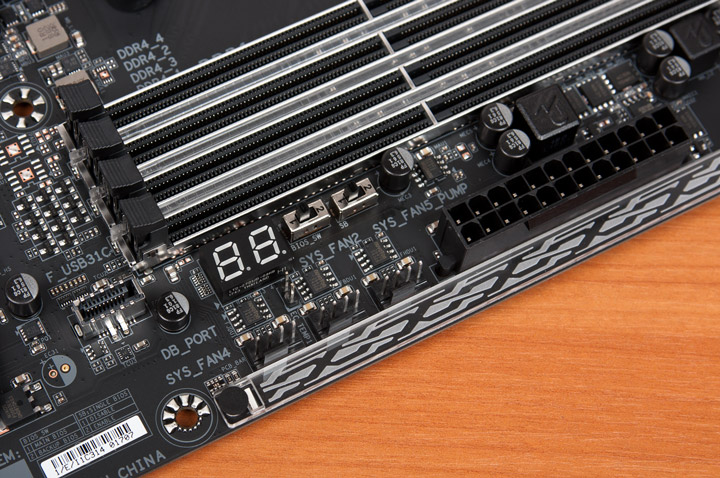

Плата оснащена двумя микросхемами UEFI. При желании, можно деактивировать фирменную технологию UEFI DualBIOS, чтобы самому выбирать ту или иную микросхему во время проведения экспериментов. Коды POST покажет двухсегментный индикатор с красным свечением.

Gigabyte X470 Aorus Gaming 7 WiFi

Ещё пара колодок под внешнее светодиодное оборудование есть в левом нижнем углу, пятое гнездо типа RGB (традиционное) находится возле сокета и предназначено, главным образом, для кулеров.

Gigabyte X470 Aorus Gaming 7 WiFi

Охладитель сложной конструкции — массивный, ребристый, с тепловой трубкой — стал одним из главных магнитов пользовательской аудитории ещё на этапе анонса продуктов, использующих хабы «четырёхсотой» серии. Стоит отметить наличие двух процессорных гнёзд питания — восьми- и четырёхконтактного.

Gigabyte X470 Aorus Gaming 7 WiFi

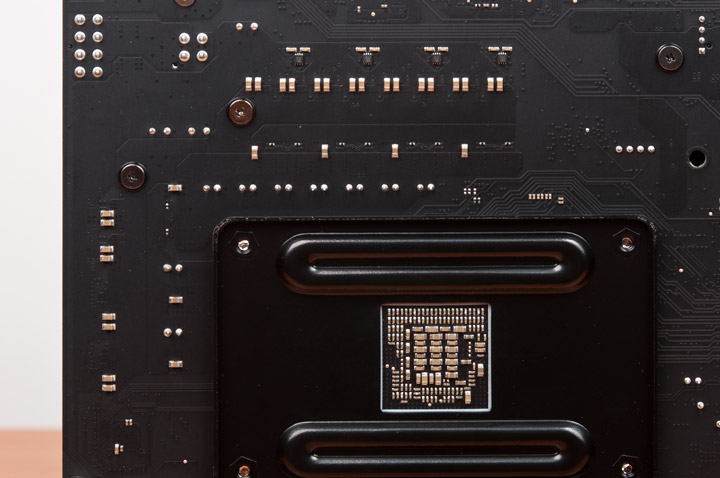

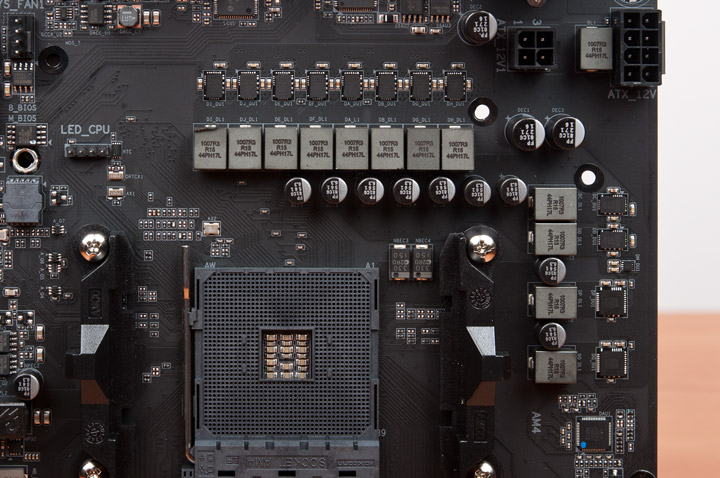

Основу стабилизатора питания составляет всё тот же ШИМ-контроллер — IR35201 от Infineon Technologies, он восьмиканальный. Здесь же пять «фаз» будут привлекаться для процессорного напряжения и две — для вспомогательного SOC (NB). Сзади есть четыре удвоителя IR3599 и такой же один находится на лицевой стороне платы. Таким образом, число «фаз» для ЦП увеличено до десяти. В процессорном блоке распаяны сборки IR3553 (десять штук), а для SOC Voltage остановились на IR3556 (две единицы). Дроссели — более компактные, с поверхностным типом монтажа.

Gigabyte X470 Aorus Gaming 7 WiFiGigabyte X470 Aorus Gaming 7 WiFi

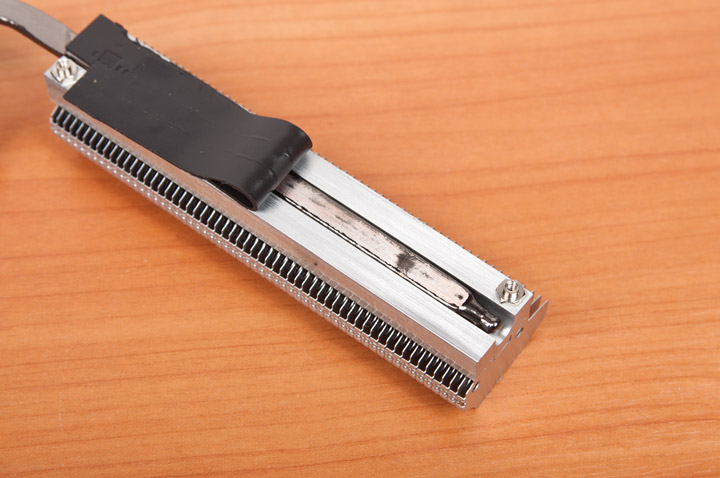

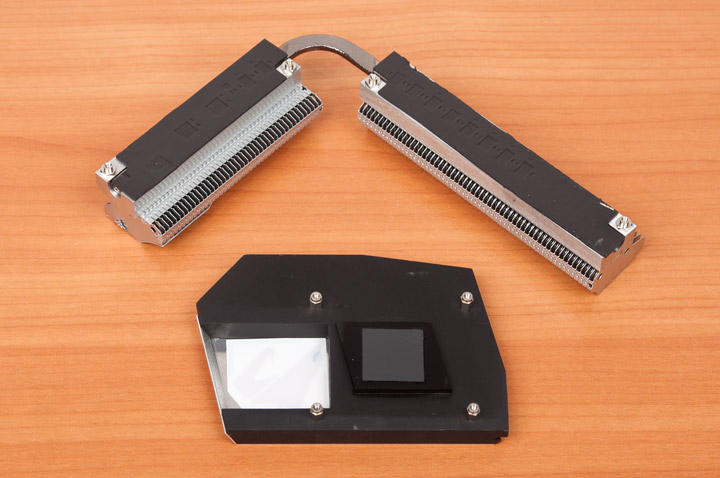

На теплосъёмниках реализовали прямую передачу тепла на трубку, основание как таковое в процессе не участвует. При этом термопрокладка у радиаторов занимает буквально всю площадь, потому проблем с полноценным контактом быть не должно. Над трубкой «возвышается» металлическая болванка и уже от неё тепло предаётся на ряд рёбер. На обратной стороне платы радиаторов нет, используемый «экран» оснащён изолятором большой площади.

Gigabyte X470 Aorus Gaming 7 WiFiGigabyte X470 Aorus Gaming 7 WiFiGigabyte X470 Aorus Gaming 7 WiFi

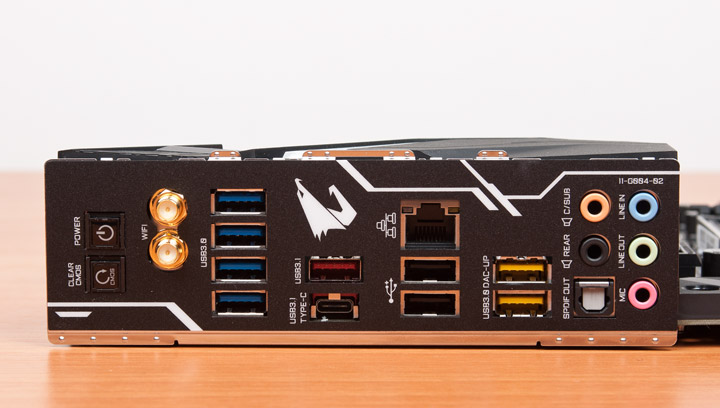

Отчего-то позолоченные аудиовыходы сменились обычными. Десять гнёзд USB — не так и мало, но бывало в нашей практике и побольше. Предустановленный адаптер беспроводных сетей и светящиеся кнопки — главные отличия относительно продукта прошлого поколения.
