Обзор материнской платы Gigabyte GA-Z77MX-D3H

Впервые за долгие годы недорогие материнские платы стали менее предназначенными для разгона процессоров Intel. Если ранее при бюджете 150—200 долларов можно было сэкономить, приобретя дешевый Celeron или Pentium, то теперь этой суммы не хватит даже для CPU с разблокированным множителем. По этой причине доступные продукты имеют минимальное оснащение для форсирования ПК, что не раз подтверждалось в наших материалах.

Несмотря на вышесказанное, именно решения до 150 долларов по-прежнему остаются популярными среди отечественных пользователей. И в этот раз будет рассмотрена еще одна относительно недорогая материнская плата, но уже форм-фактора mATX, — Gigabyte Z77MX-D3H.



Gigabyte GA-Z77MX-D3H


Характеристики

Участница нашего тестирования основана на чипсете Intel Z77 Express, что подразумевает поддержку всех процессоров LGA1155, выполненных на базе ядер Sandy Bridge и Ivy Bridge. С последними будет возможность задействовать шину PCI Express 3.0 и установить модули памяти частотой до 3200 МГц (естественно, в режиме оверклокинга). Остальная функциональность полностью соответствует базовым характеристикам используемой логики, никаких дополнительных контроллеров при разработке платы задействовано не было. Поддержка SLI, дополнительно к CrossFireX, позволит строить тандемы не только из пары видеокарт Radeon, но и GeForce, что для такой малютки очень неплохо. Остальные характеристики рассматриваемого продукта занесены в следующую таблицу:

Модель Gigabyte Z77MX-D3H
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/2800* (*— OC), максимум 32 ГБ
Слоты PCI-E 2 PCI Express 3.0 x16 (х16+х0, х8+х8)
1 PCI Express 2.0 x16@x4
1 PCI Express x1
Слоты PCI
Встроенное видеоядро Intel HD Graphics
Видеоразъемы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 3 (4pin)
Порты PS/2 1 (комбинированный)
Порты USB 4 x 3.0 (2 разъема на задней панели, Intel Z77)
10 x 2.0 (6 разъемов на задней панели, Intel Z77)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 3 Гбит/с (Intel Z77)
eSATA
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук 7.1, HDA (VIA VT2021)
S/PDIF Оптический
Встроенная сеть Gigabit Ethernet (Atheros AR8151)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор MicroATX
Размеры, мм 244 x 225
Дополнительные возможности Поддержка CrossFireX и SLI, возможность установки модуля TPM


Комплект поставки

Плата поставляется в небольшой светлой коробке. На лицевой стороне ненавязчиво красуются логотипы фирменных 3D Power и 3D BIOS, внутреннего стандарта производства Ultra Durable 4 Classic, технологии Lucid Virtu MVP и многие другие.

Gigabyte GA-Z77MX-D3H

Небольшое описание всех поддерживаемых «фишек» можно увидеть на обратной стороне упаковки. Естественно, отечественному пользователю они малоинтересны и не имеют той магической силы, которую вкладывал производитель. Самое полезное находится лишь в небольшой табличке в нижнем левом углу.

Gigabyte GA-Z77MX-D3H

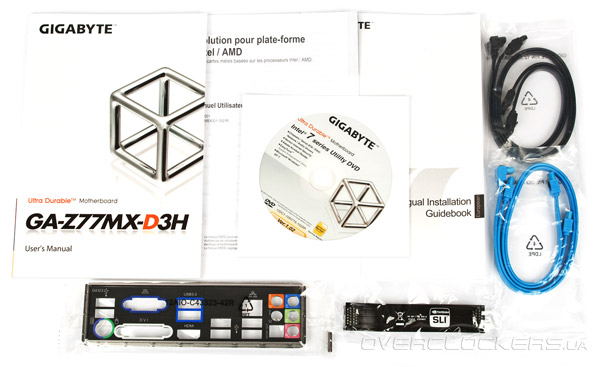

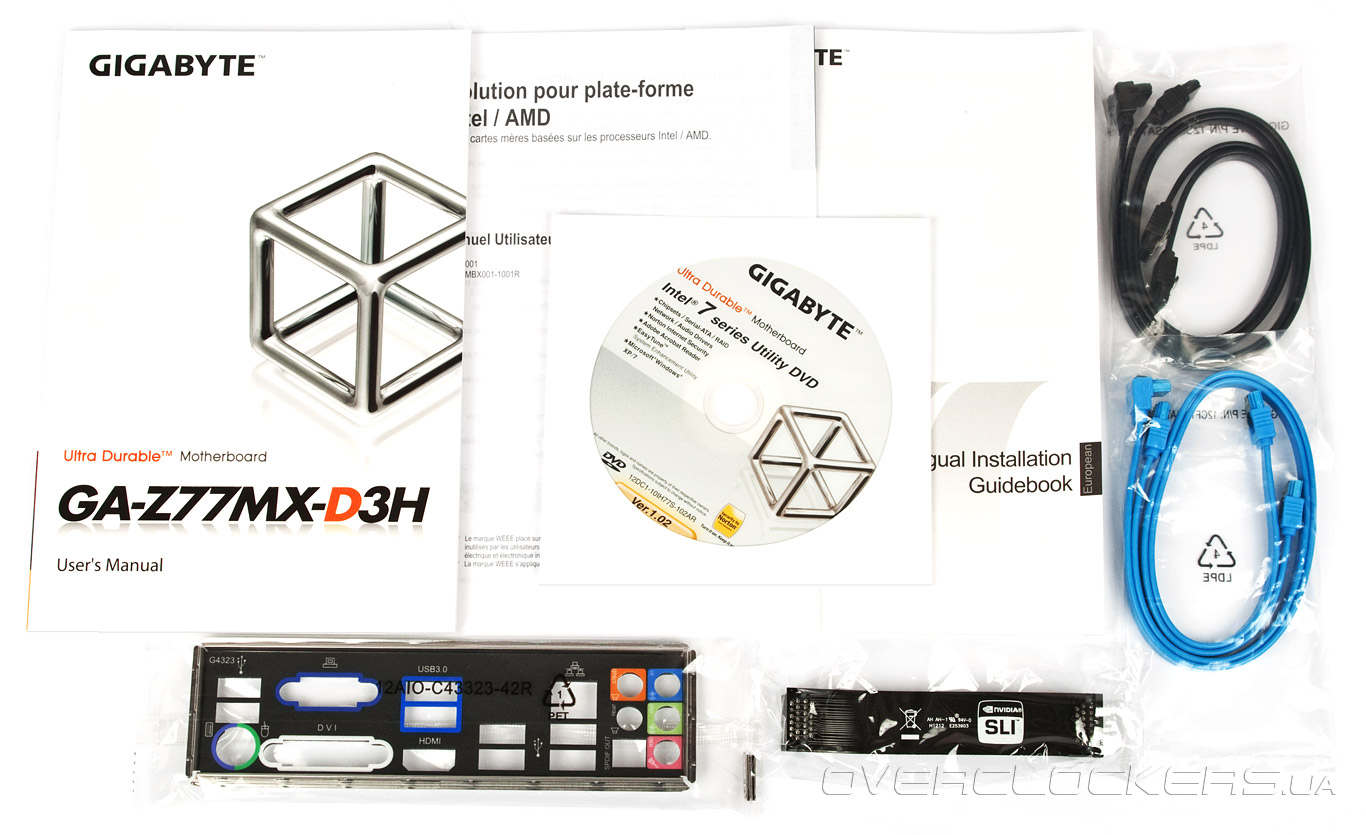

Комплект поставки небольшой, но содержит все необходимое для сборки системы даже выше среднего уровня:
  • руководство к материнской плате;
  • краткая инструкция по сборке;
  • диск с драйверами и дополнительным ПО;
  • заглушка на заднюю панель I/O Shield;
  • три кабеля SATA 3Gb/s;
  • три кабеля SATA 6Gb/s;
  • мостик SLI.
Gigabyte GA-Z77MX-D3H


Дизайн и функциональность

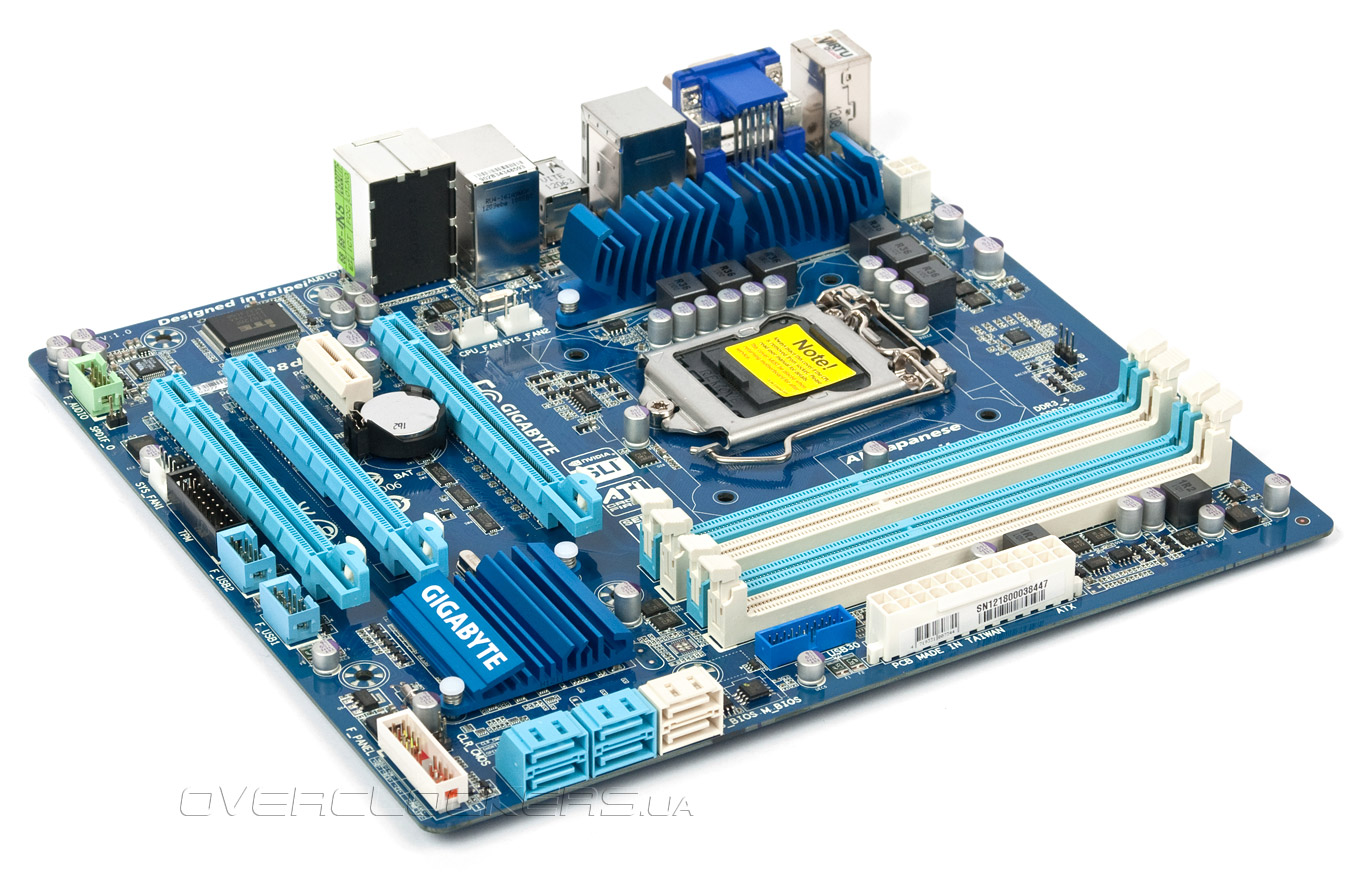

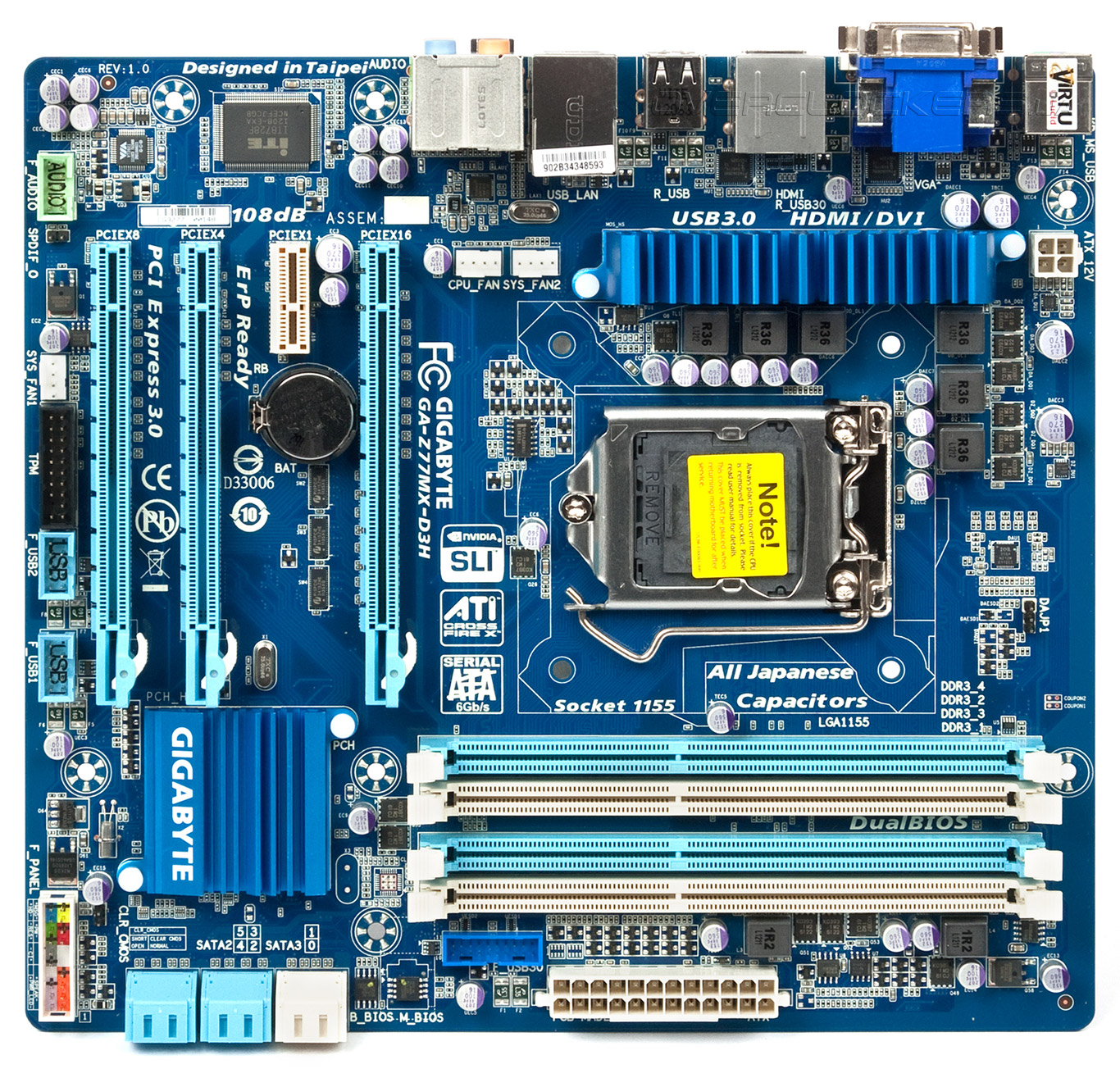

Несмотря на тотальный переход производителей на темный текстолит Gigabyte осталась верна своим традициям и пока еще выпускает недорогие платы фирменного синего цвета.

Gigabyte GA-Z77MX-D3H

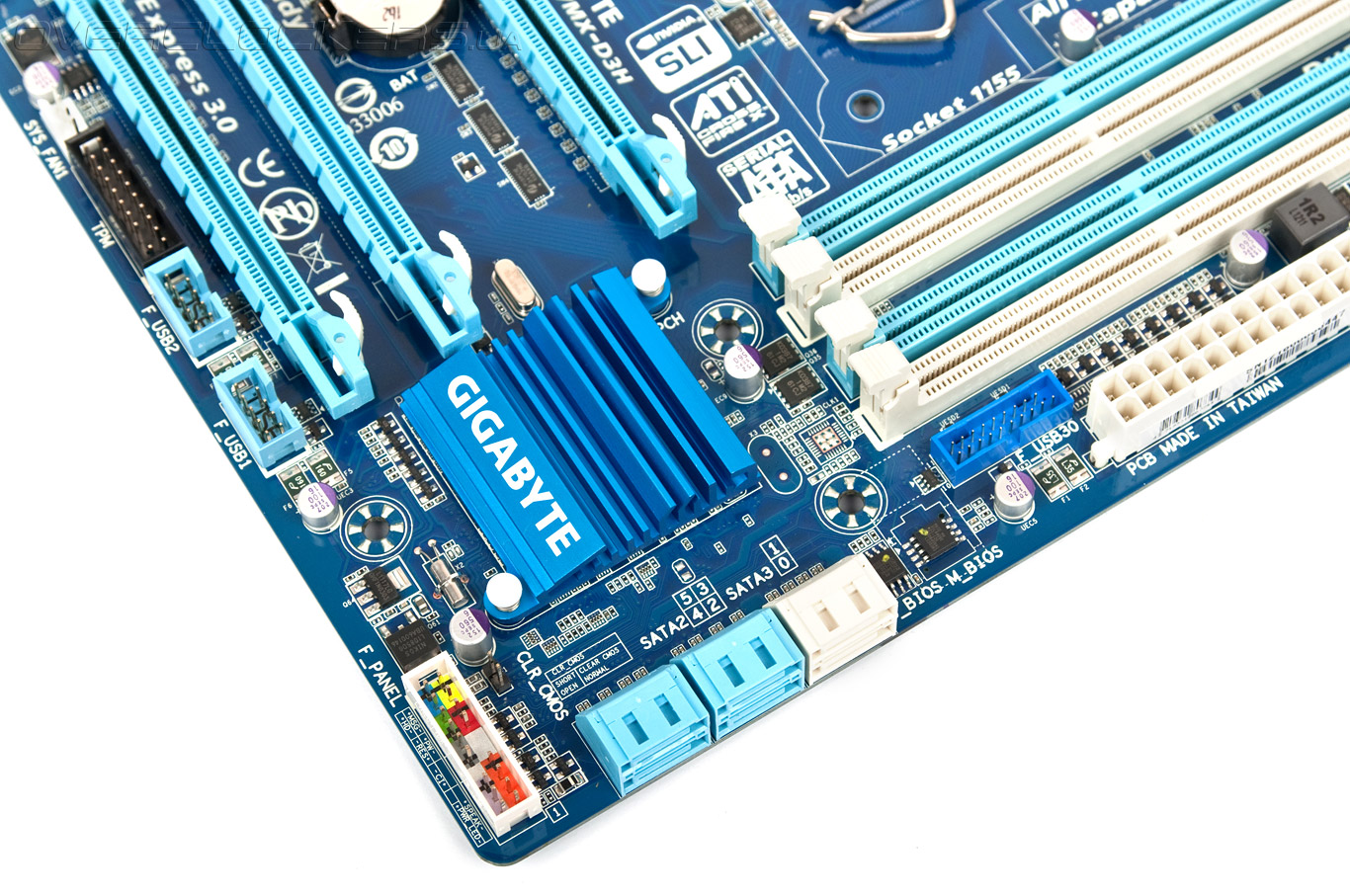

К расположению части компонентов инженеры подошли ответственно, разнеся слоты PCI-E x16 для установки видеокарт на достаточное расстояние друг от друга, тогда как разъемы для подключения периферии на нижнем крае платы могут перекрываться вторым акселератором. Также слоты DIMM размещены слишком близко к графическому интерфейсу, но это уже издержки используемого форм-фактора. Разъемы SATA наоборот, выполнены удачно — они установлены параллельно PCB и не будут мешать картам расширения.

Gigabyte GA-Z77MX-D3H

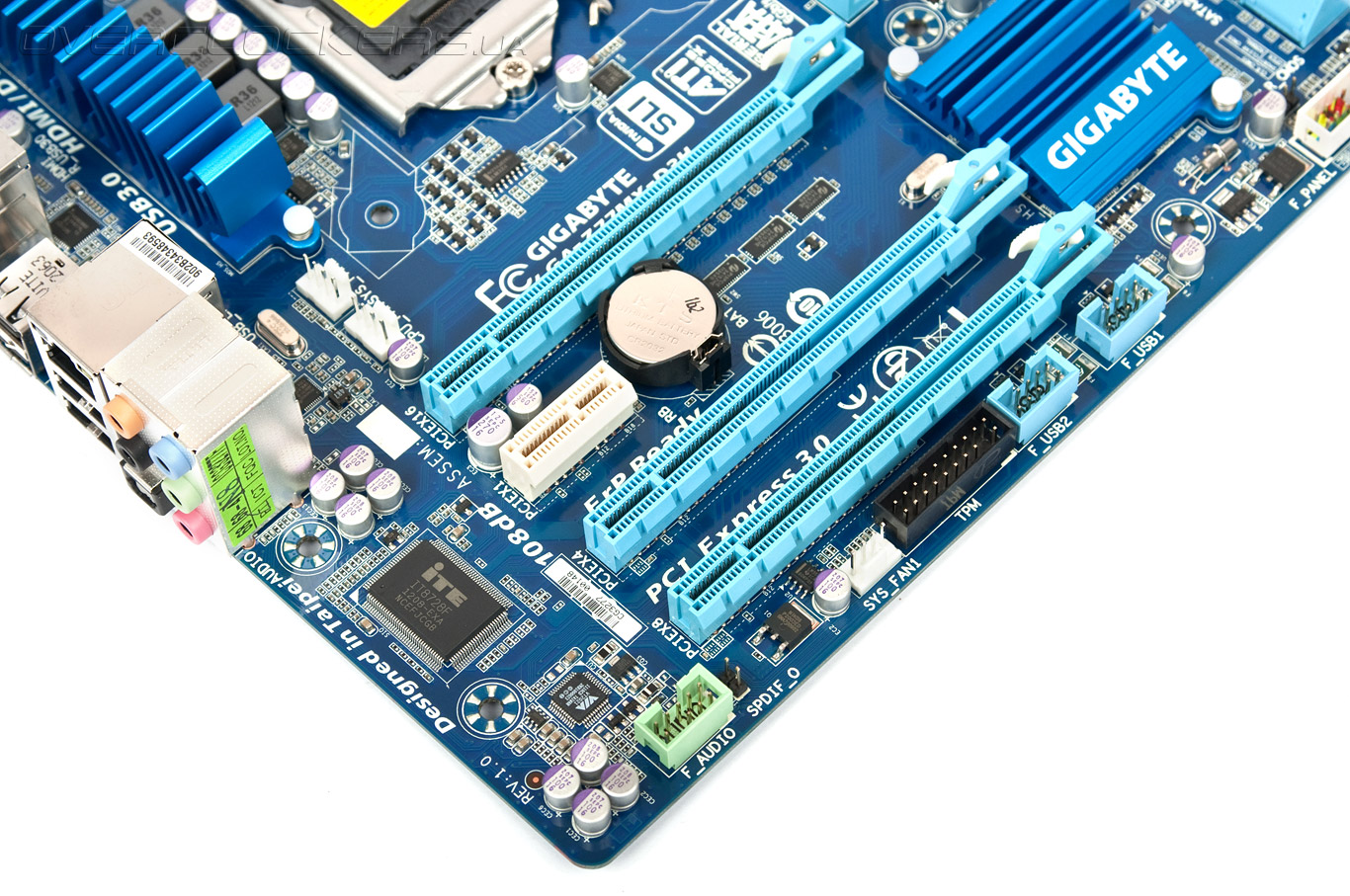

Даже если компоновку посчитать более-менее нормальной, любителям раритетов с интерфейсом PCI вряд ли можно будет рекомендовать Z77MX-D3H, тогда как прогрессивная часть пользователей сможет расширить функциональность системы за счет еще одной пары современных разъемов. На плате установлен слот PCI-E x16 с четырьмя линиями скоростной шины от чипсета и один PCI-E x1.

Gigabyte GA-Z77MX-D3H

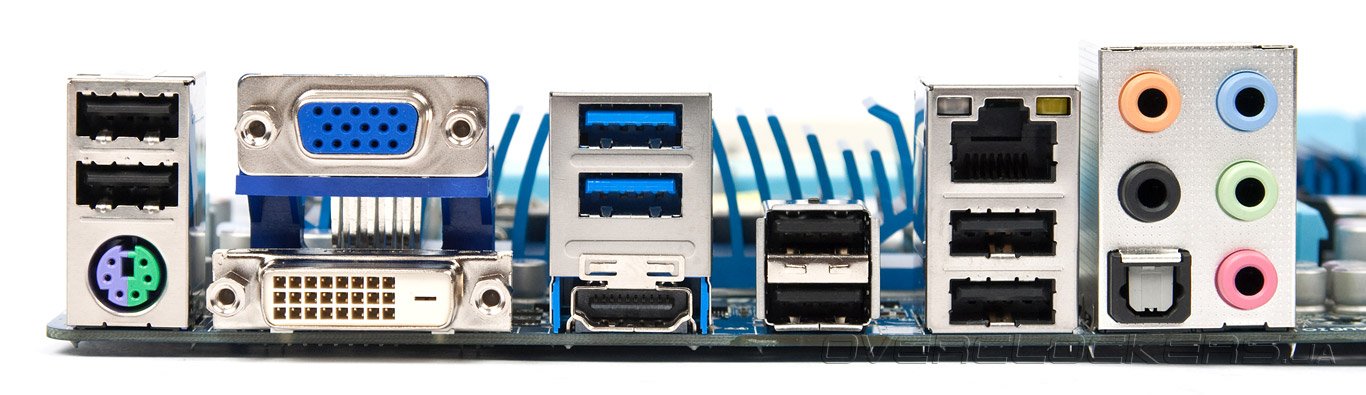

Из особенностей рассматриваемого продукта отметим используемые звуковой кодек VIA VT2021 и сетевой чип Atheros AR8151 — кроме двух плат Gigabyte нами эти контроллеры более нигде не встречались. Что касается задней панели, то количество разъемов следующее:
  • один комбинированный PS/2;
  • шесть USB 2.0;
  • два USB 3.0;
  • HDMI, DVI-D и D-Sub;
  • RJ45;
  • оптический S/PDIF;
  • шесть аудио-разъемов.
Gigabyte GA-Z77MX-D3H

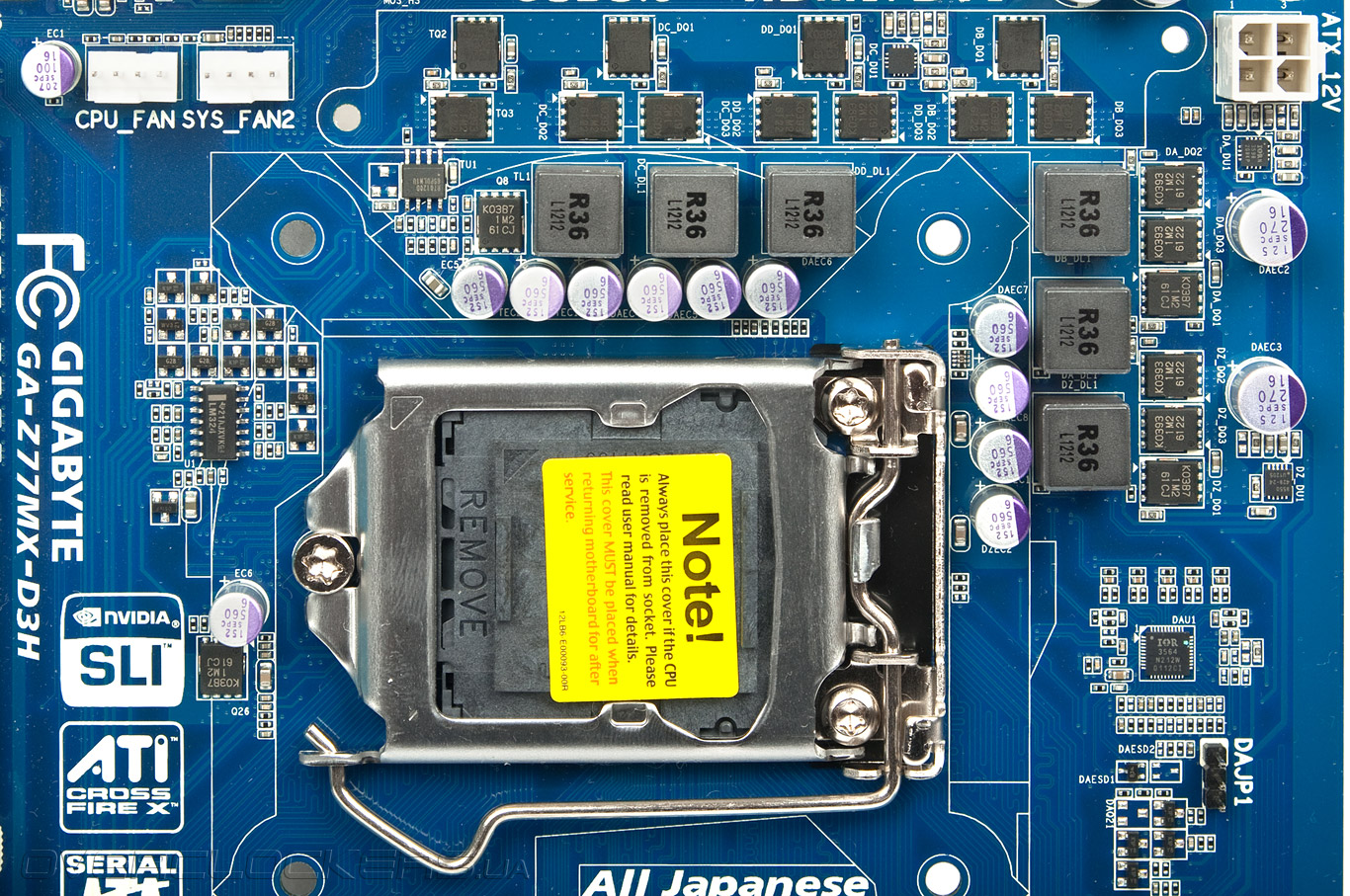

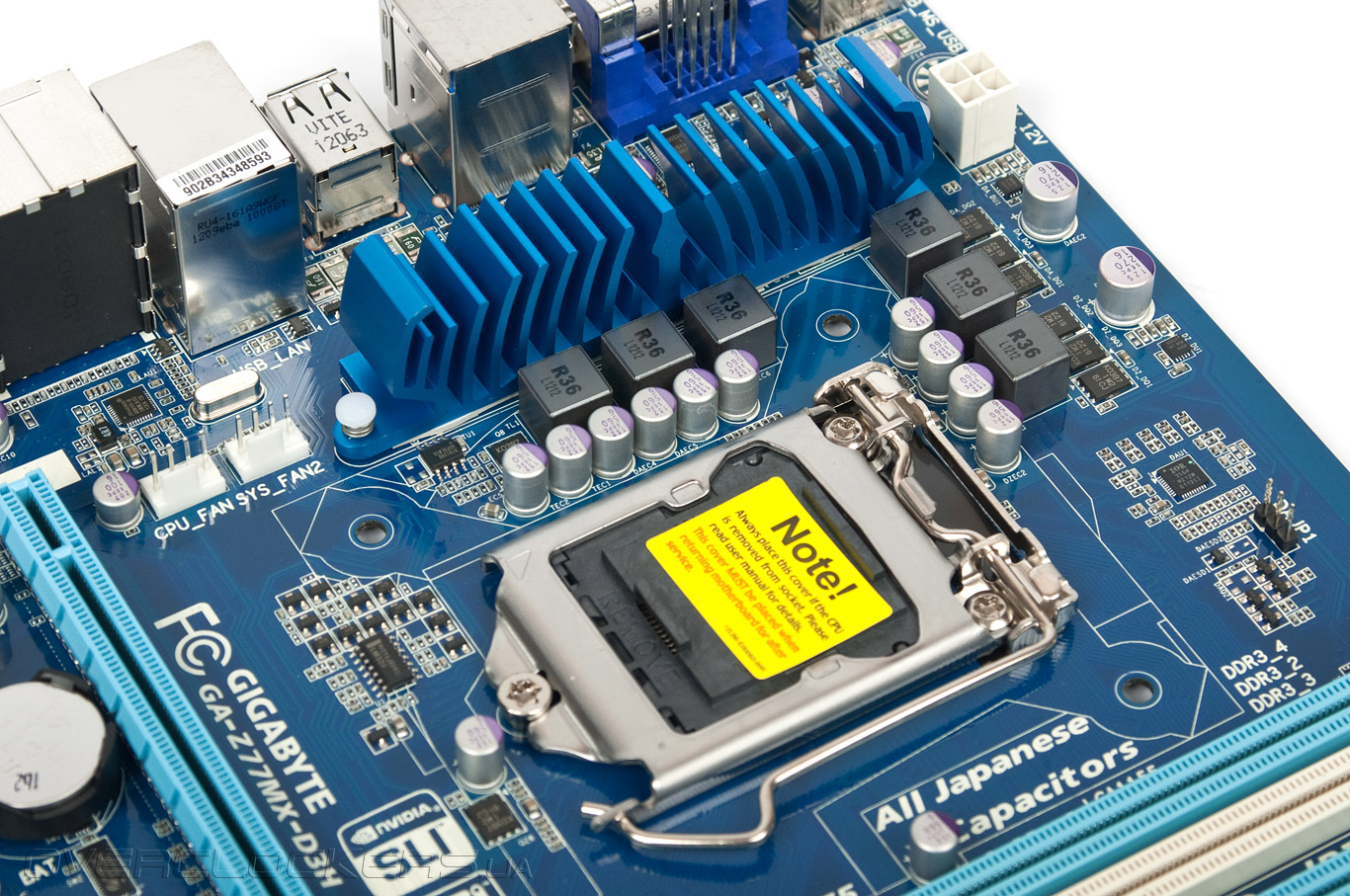

Базовую функциональность дополняет шестифазный модуль VRM, питание к которому подается через 4-контактный разъем ATX12V.

Gigabyte GA-Z77MX-D3H

Преобразователь выполнен на основе пятиканального ШИМ-контроллера IR3564 производства International Rectifier и одноканального Richtek RT8120. В схеме VRM используются полевые транзисторы с низким сопротивлением открытого канала, дроссели с ферритовыми сердечниками и качественные полимерные конденсаторы, как впрочем, и в остальных цепях питания.

Gigabyte GA-Z77MX-D3H

Gigabyte GA-Z77MX-D3H

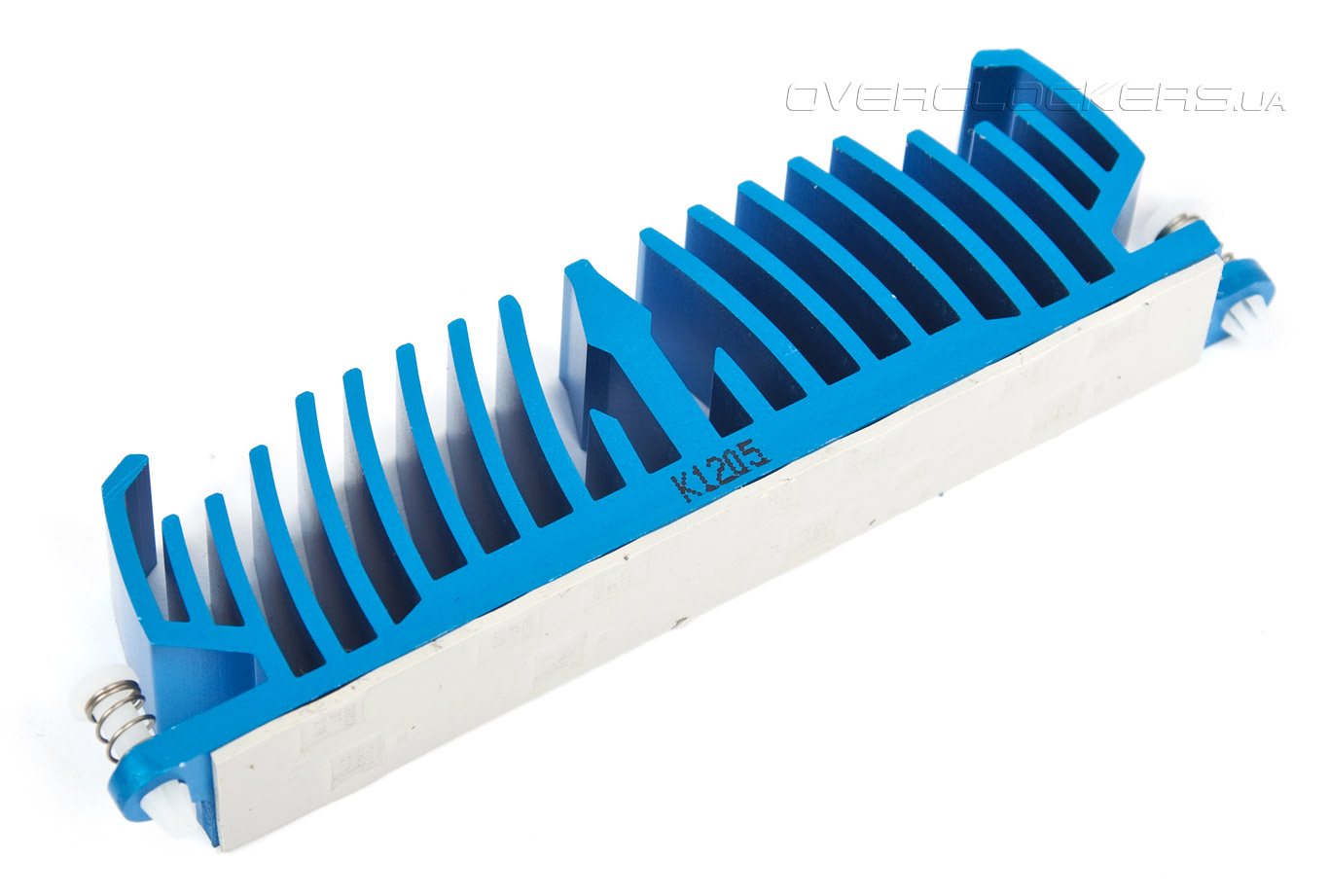

Охлаждение силовых транзисторов частичное — небольшой радиатор накрывает элементы лишь четырех фаз, остальные довольствуются естественной конвекцией. Но даже при разгоне процессора их нагрев невелик.

Gigabyte GA-Z77MX-D3H

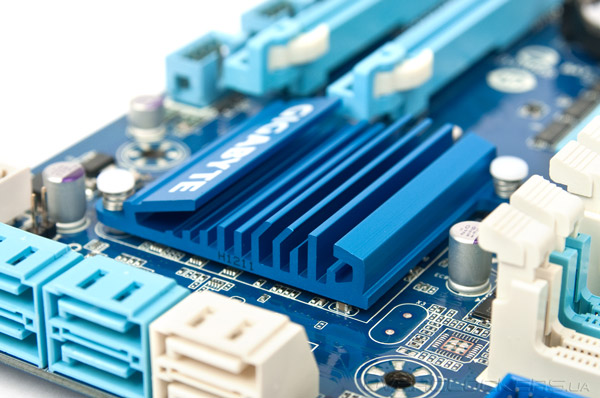

Еще один радиатор, совсем небольшого размера, предусмотрен для поддержания приемлемого температурного режима чипсета, а три разъема для подключения вентиляторов позволят организовать активное охлаждение CPU и системы в целом.

Gigabyte GA-Z77MX-D3H

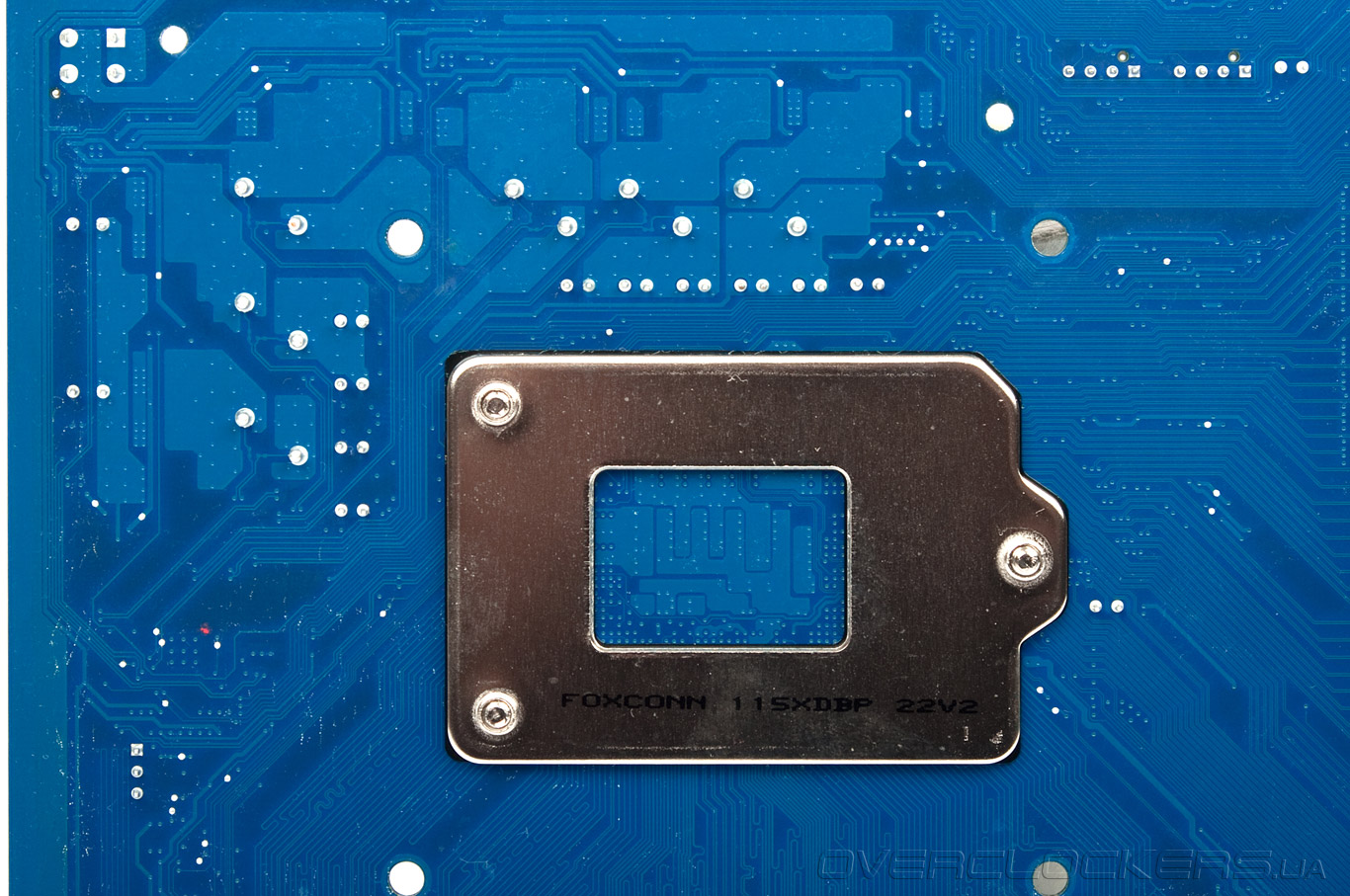

В конечном итоге Z77MX-D3H получилась компактной и при этом все же требующей определенного внимания во время сборки — правый край PCB ни на что не опирается и есть риск повредить плату. Кроме того, для сборки миниатюрной игровой машины с двумя видеокартами потребуется более высокий корпус чем стандартные «башни» Mini-Tower. Да и сами карты, скорее всего, нужны будут с нереференсными системами охлаждения, во всяком случае, вторая уж точно.
