Обзор материнской платы Gigabyte GA-Z170X-Gaming 3 для процессоров Intel Skylake-S

Возможности UEFI

Рассматриваемая модель материнской платы лишена каких-либо вариаций в оформлении UEFI. Все действия проводятся в классическом меню. Перед изучением особенностей прошивка была успешно обновлена посредством фирменного средства Q-Flash.

Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3

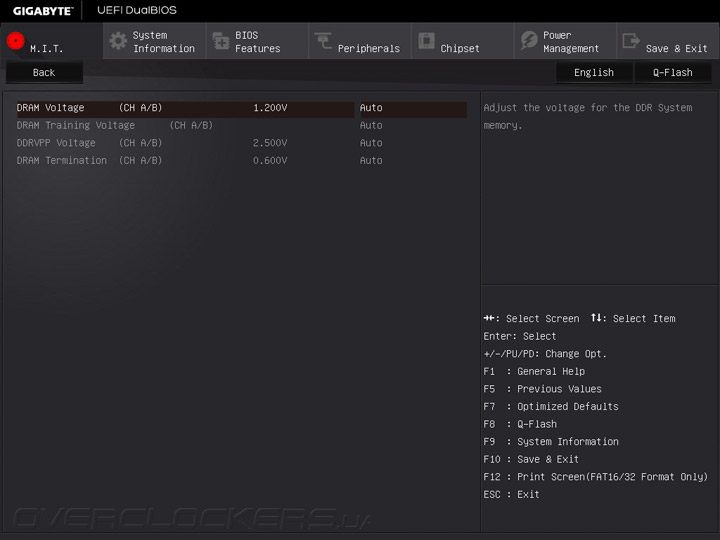

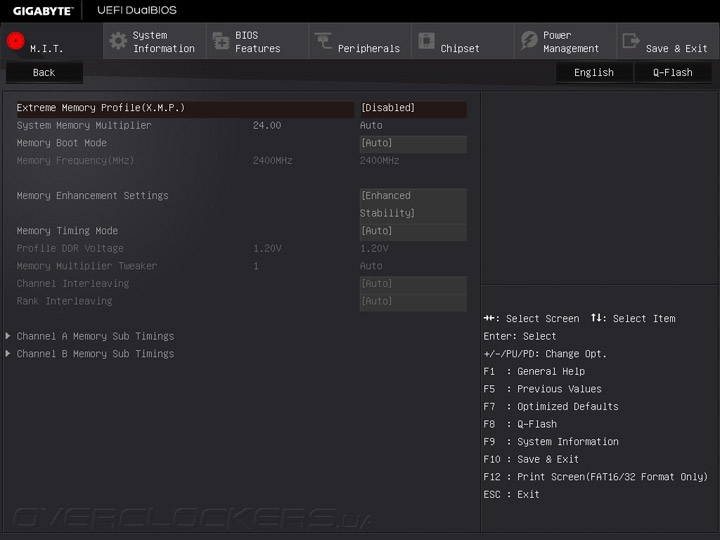

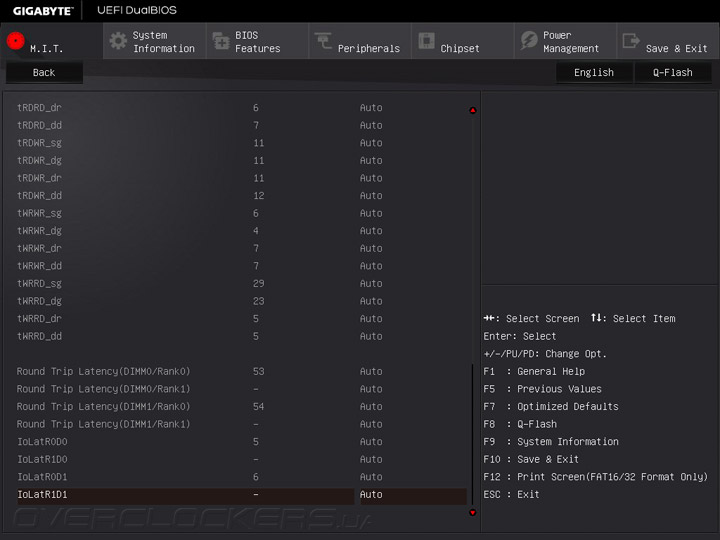

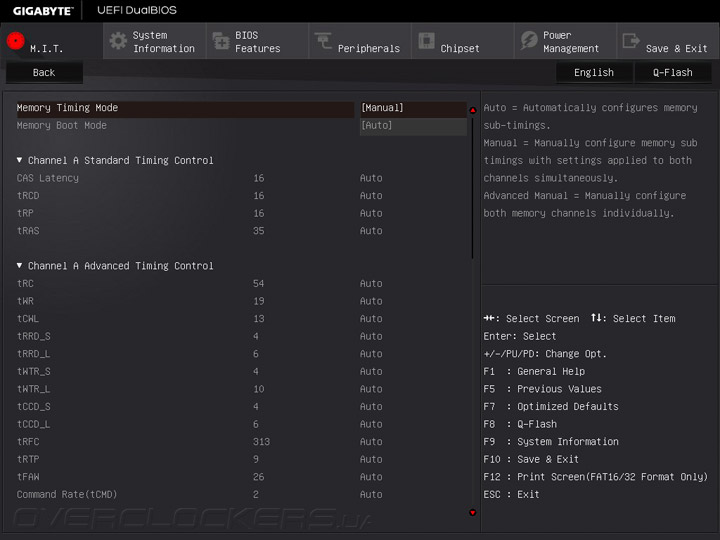

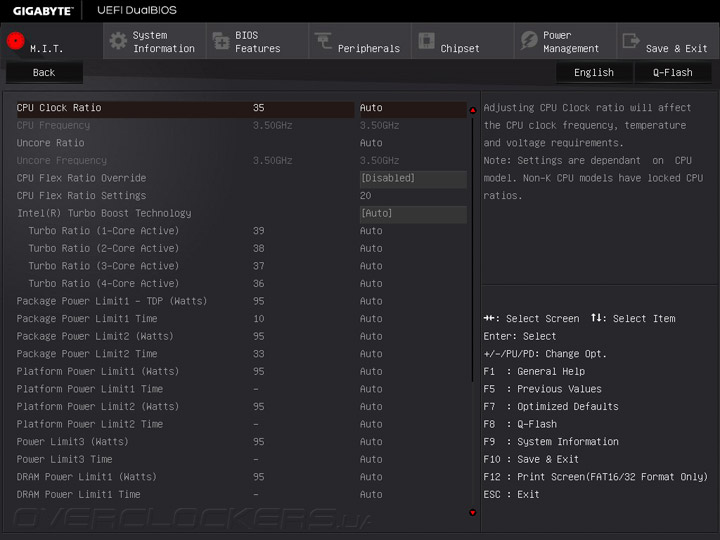

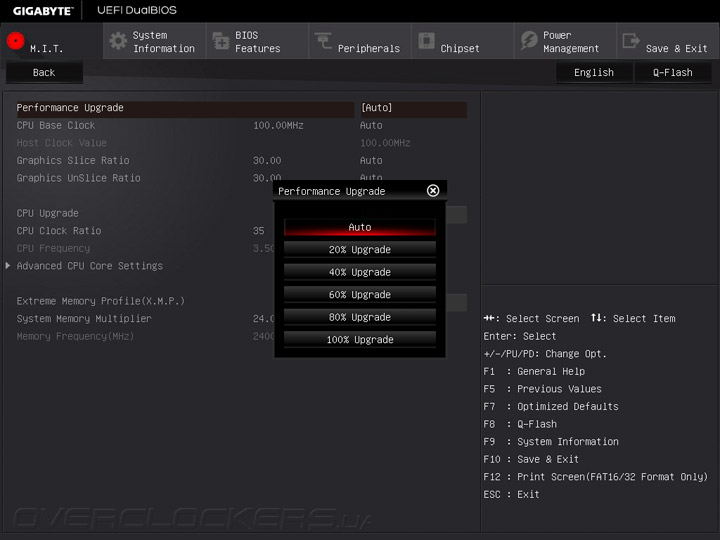

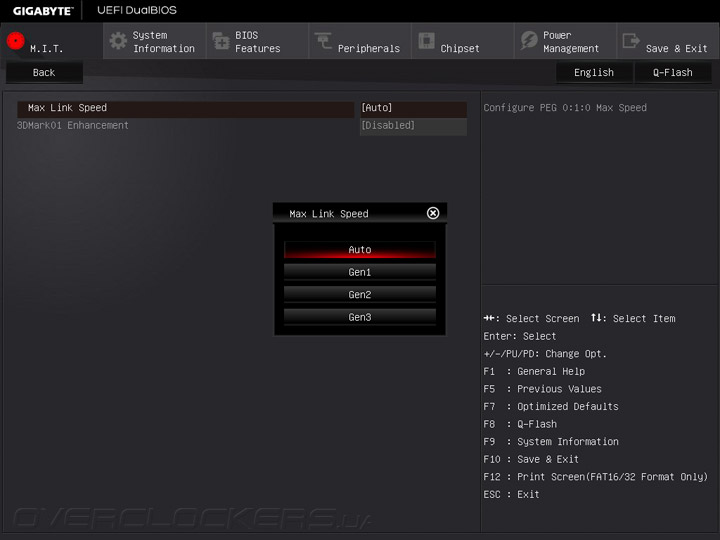

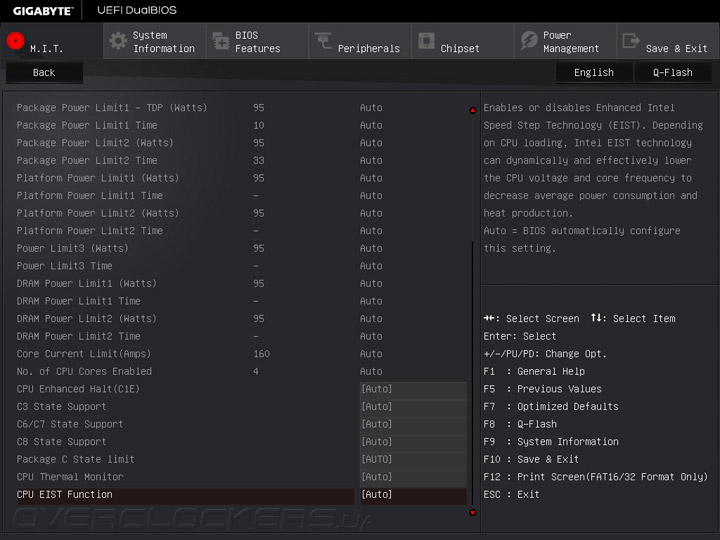

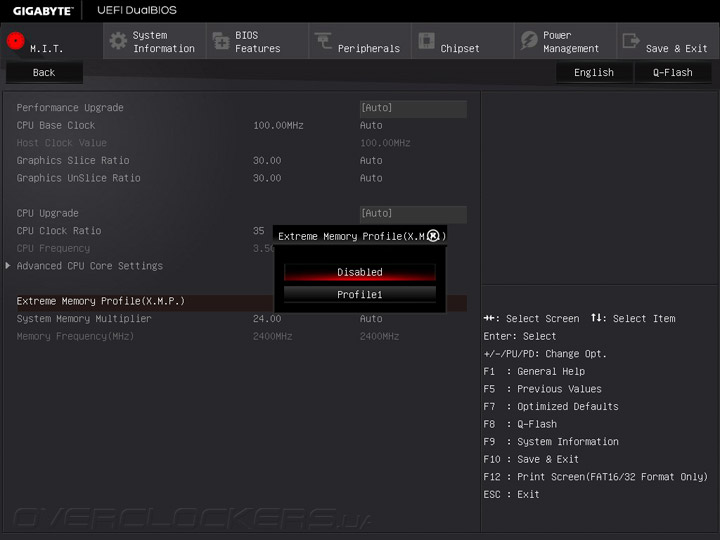

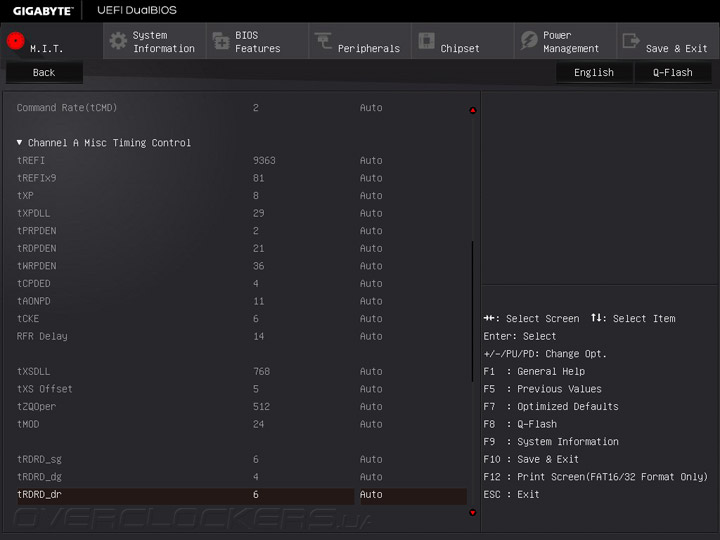

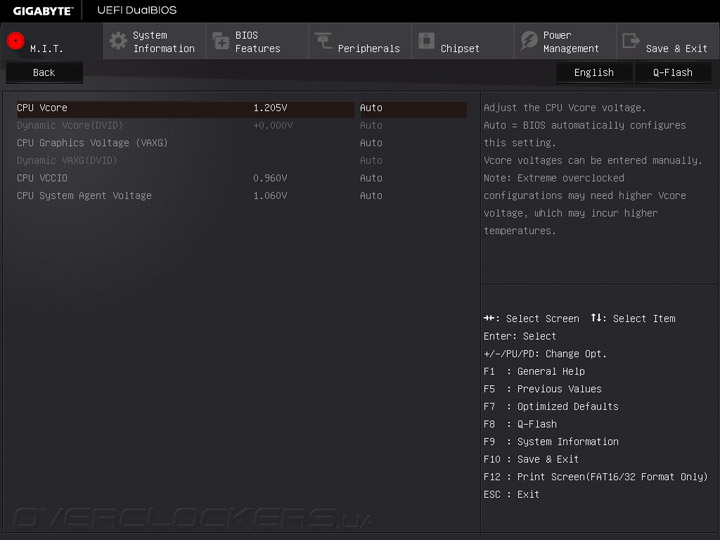

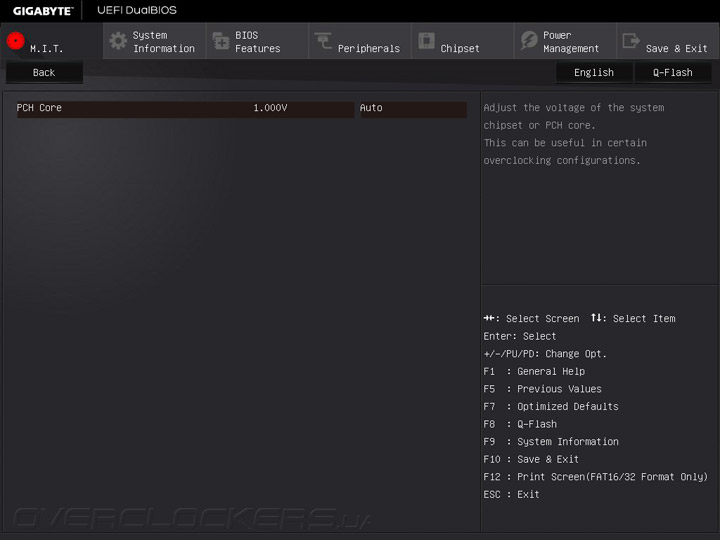

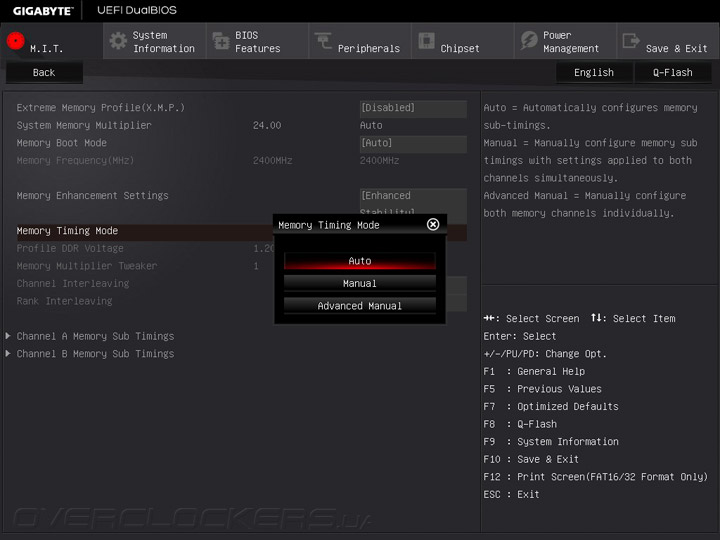

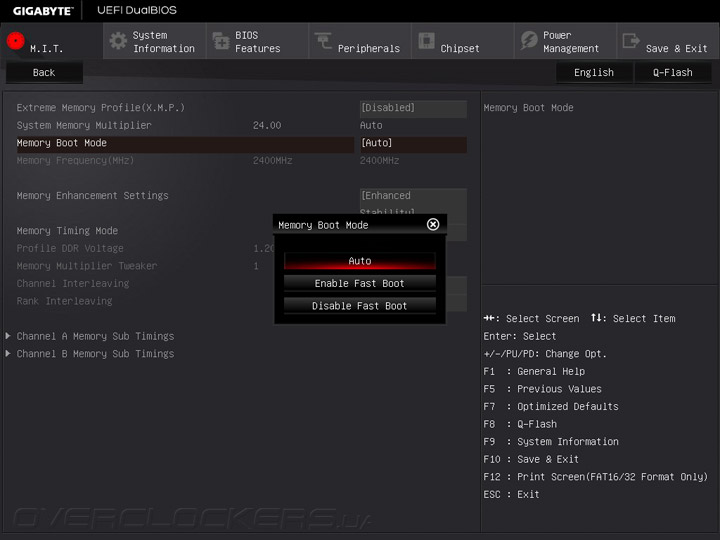

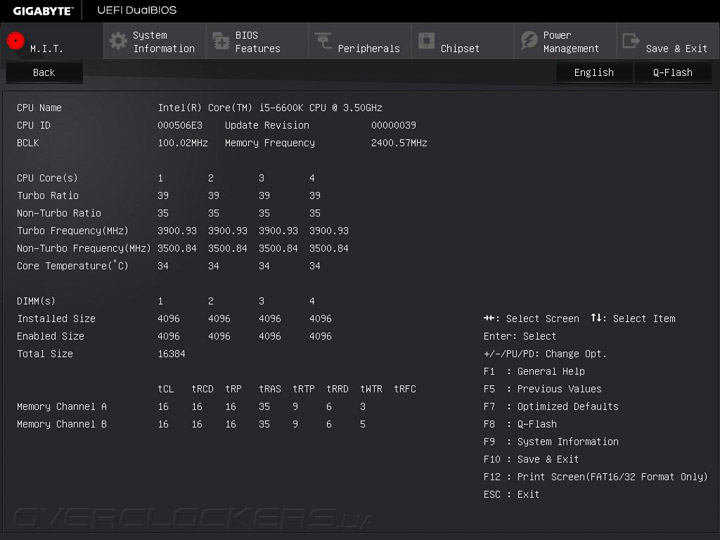

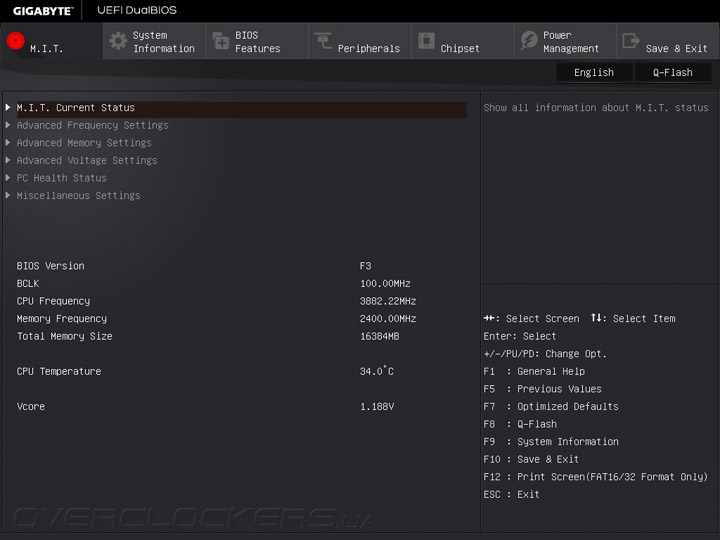

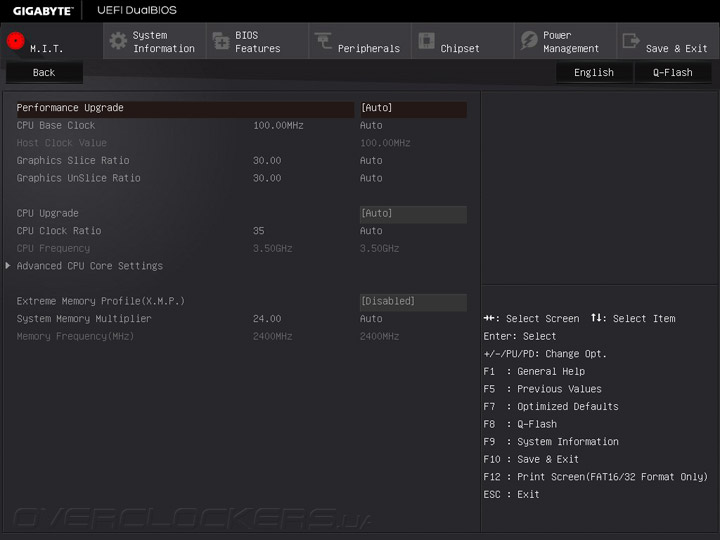

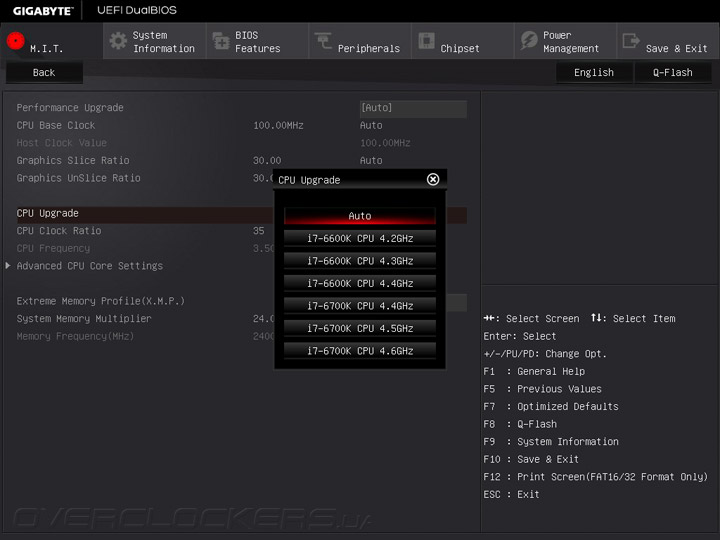

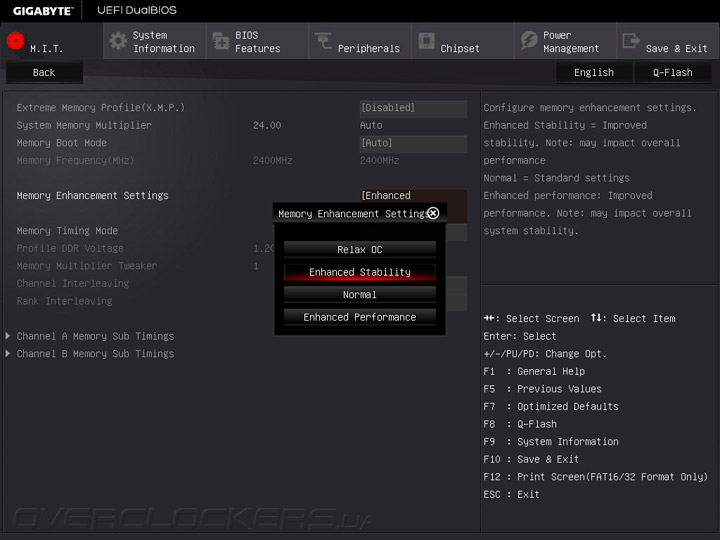

Заглавным разделом, вот уже которое поколение материнских плат Gigabyte, выступает M.I.T. Здесь находятся все инструменты для разгона или тонкой настройки режимов работы ЦП и ОЗУ. Навигация совершенно не изменилась, пункты настроек разбиты по категориям и имеют множество вложений. На прежнем месте находятся и профили по разгону, составленные специалистами компании. CPU Upgrade подразумевает использование лишь Core i7-6700K (ведь Core i7-6600K не существует). Хочу акцентировать внимание на активированный изначально пункт Memory Enhanced Stability, позже его буду упоминать.

Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3

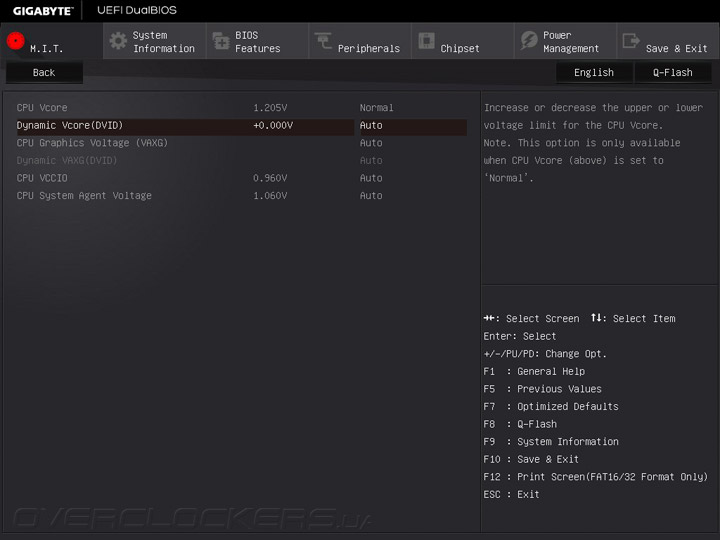

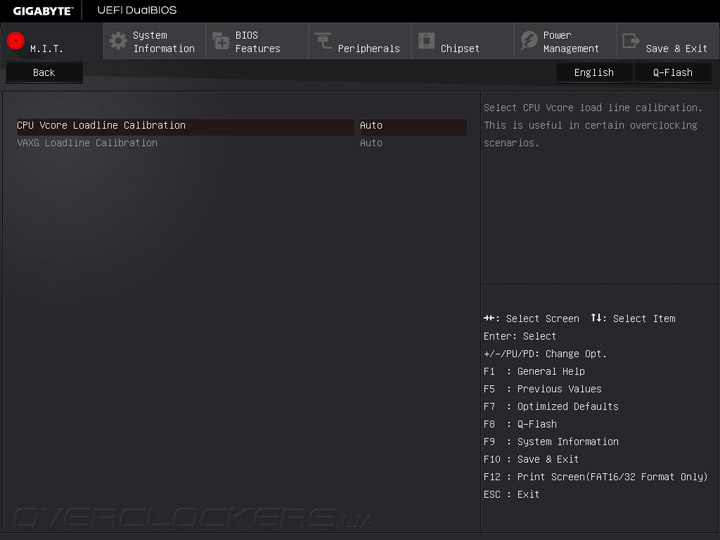

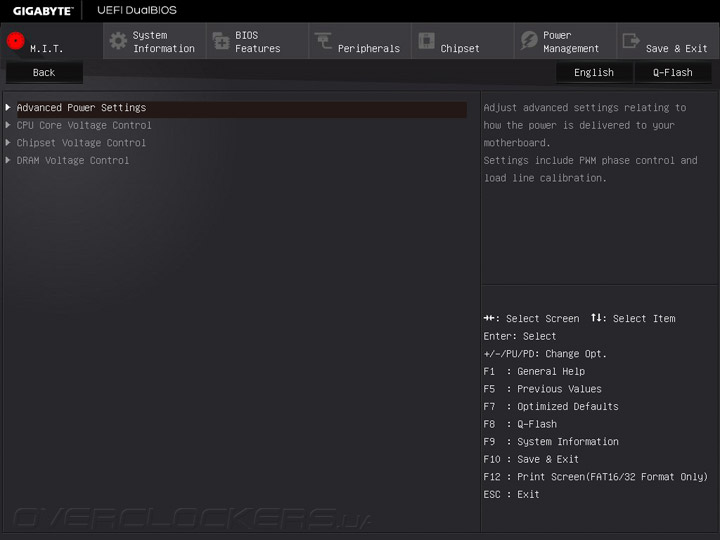

Имеется несколько профилей по стабилизации напряжения, примечательно, они есть даже для ГП.

Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3

Все важные параметры собраны в таблицу:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 80–500 0,01
CPU Clock Ratio (Multiplier) 8–127 1
CPU Vcore (В) 0,6–1,8 0,005
Dynamic Vcore (DVID) (В) –0,3…+0,4 0,005
CPU Vcore Loadline Calibration Auto/Standard/High
Uncore Ratio (Multiplier) 8–127 1
System Memory Multiplier 9–32
8–41,33
1
1,33
DRAM Voltage (В) 1,0–2,0 0,02
CPU System Agent Voltage (В) 0,8–1,3 0,005
CPU VCCIO (В) 0,8–1,3 0,005
PCH Core (В) 0,8–1,3 0,02
Graphics Slice Ratio (Multiplier) 10–30 0,5
Graphics UnSlice Ratio (Multiplier) 10–30 0,5
CPU Graphics Voltage (VAXG) (В) 0,6–1,5 0,005
Dynamic VAXG (DVID) (В) –0,3…+0,4 0,005
VAXG Loadline Calibration Auto/Standard/High

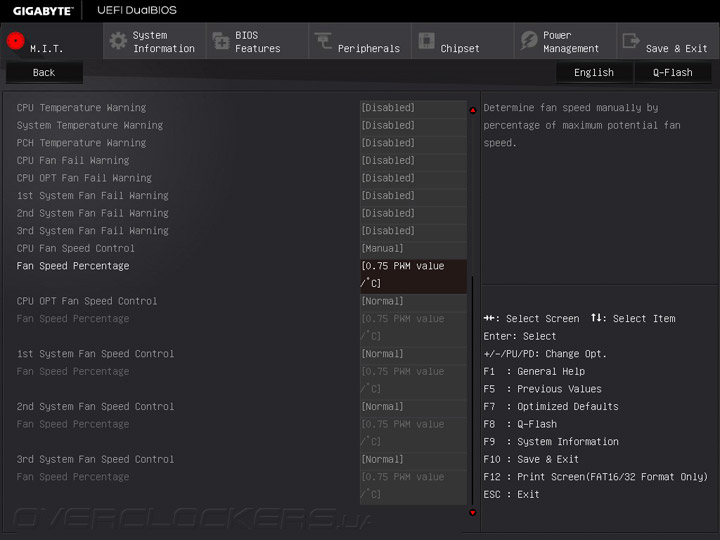

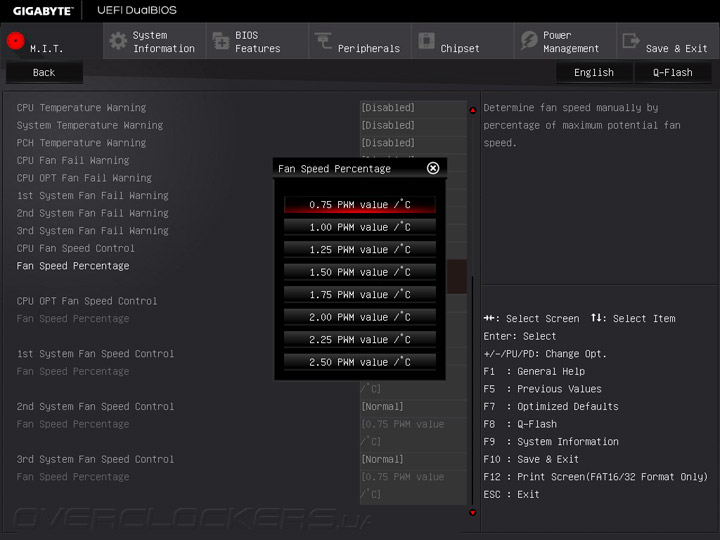

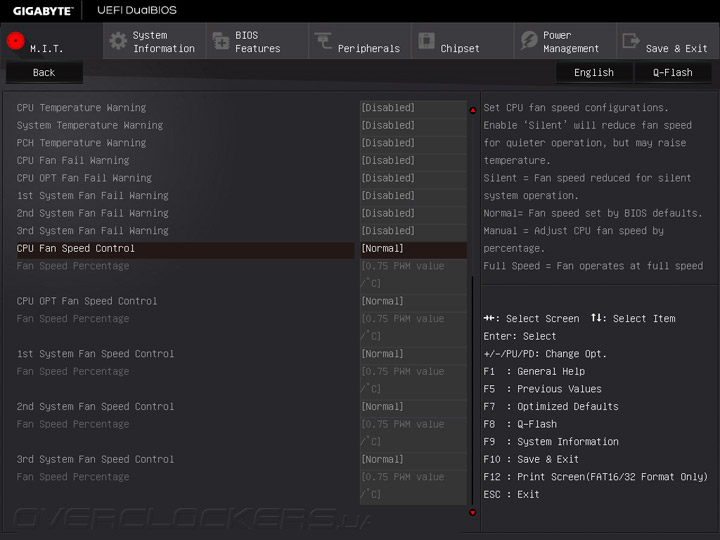

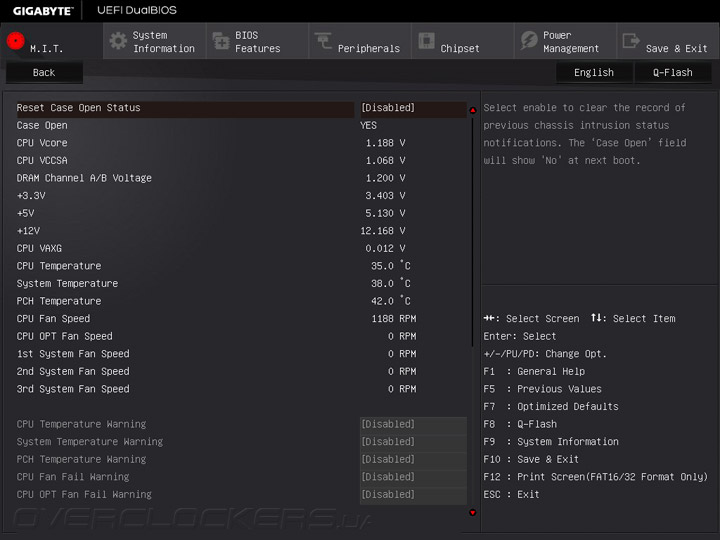

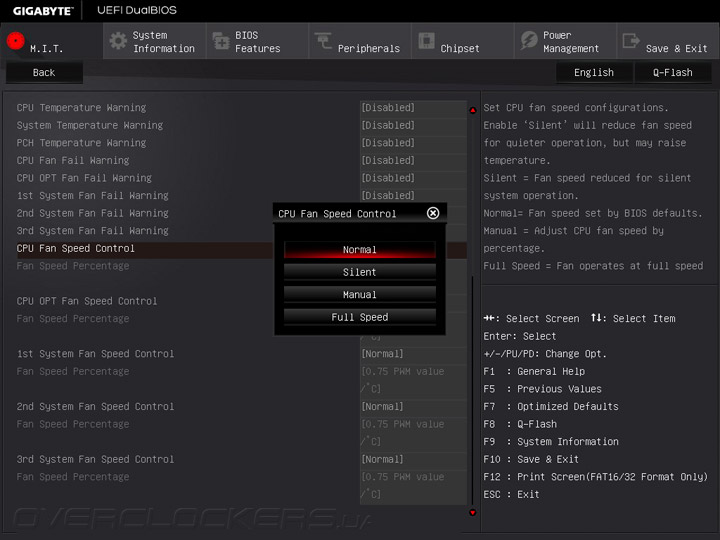

PC Health Status никак не изменился. Да, здесь есть пять независимых пунктов меню по управлению охладителями, но их возможности смотрятся весьма скромно на сегодняшний день. Улучшить положение дел можно используя фирменное программное обеспечение в среде операционной системы.

Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3

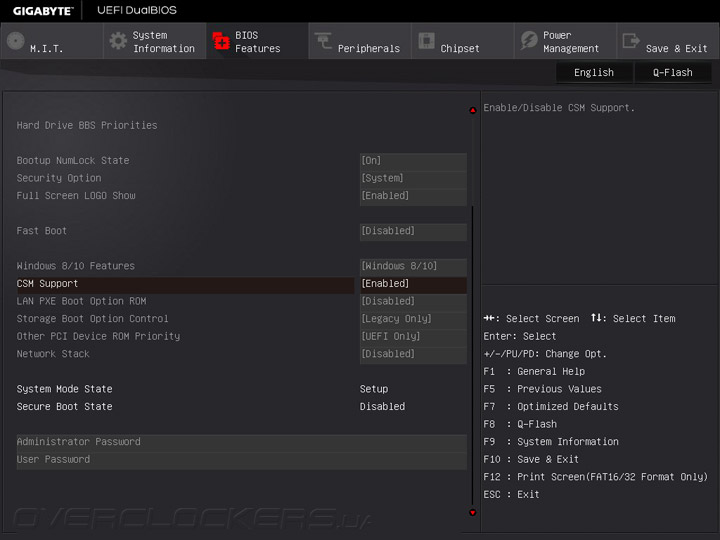

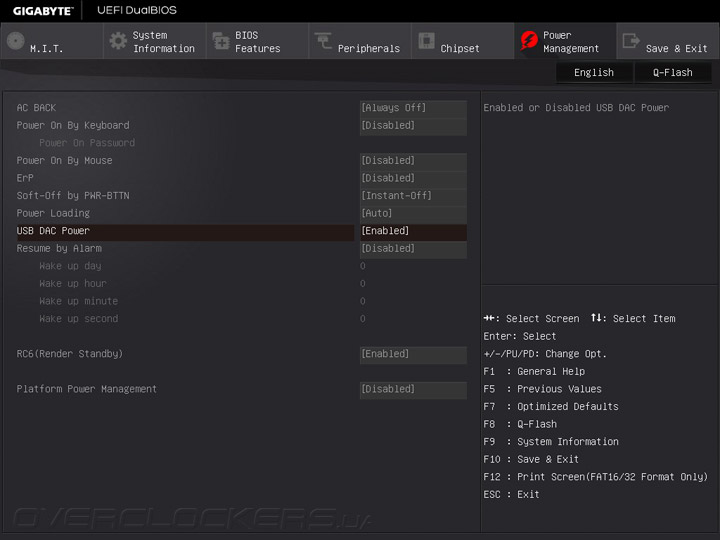

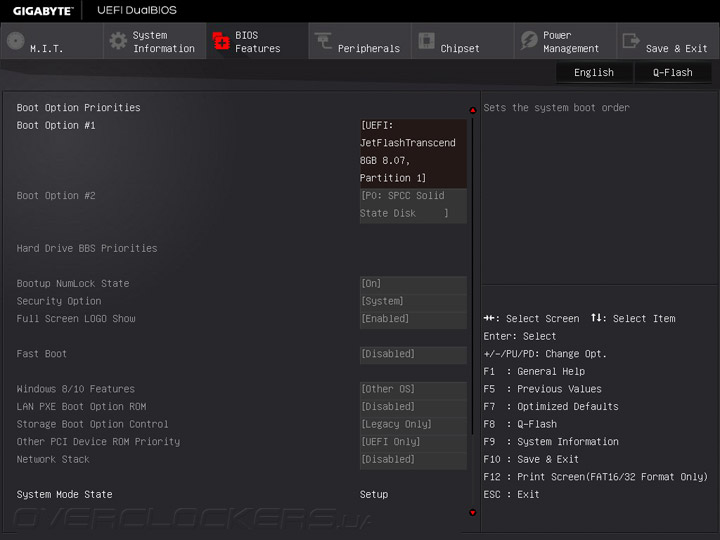

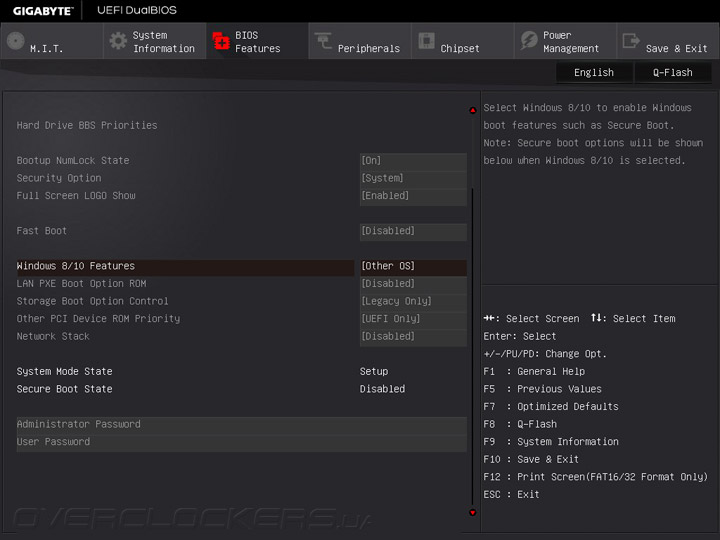

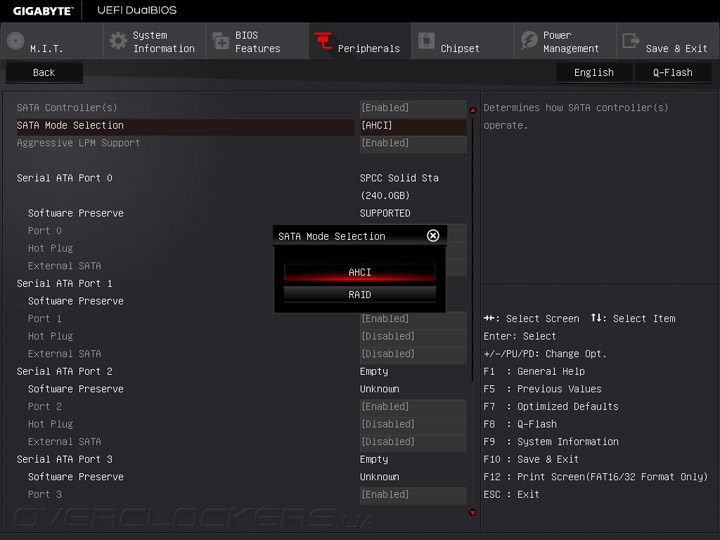

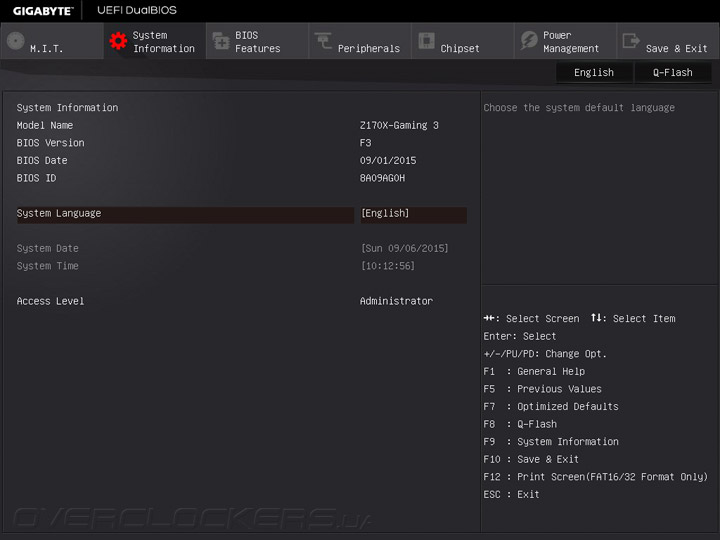

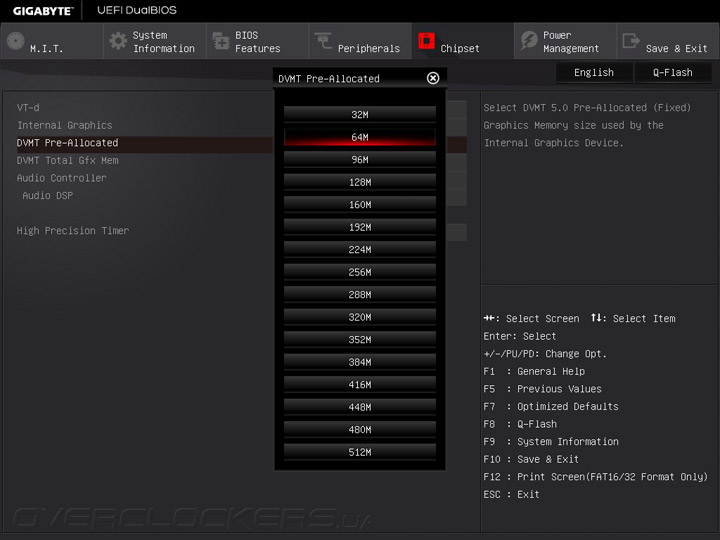

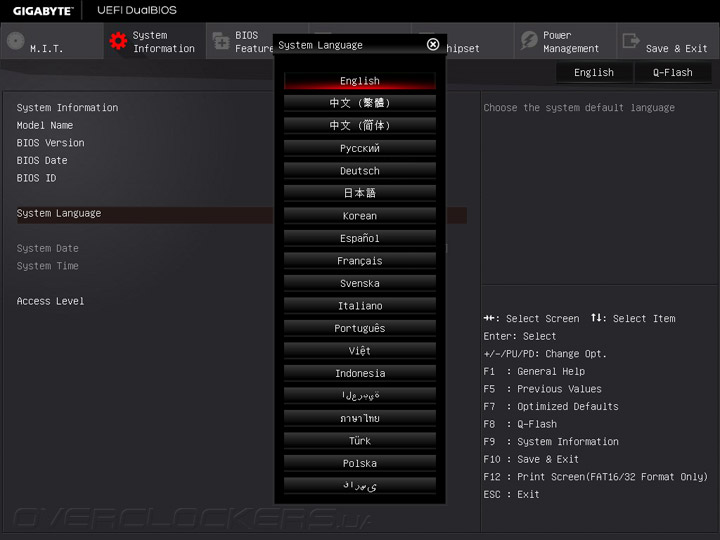

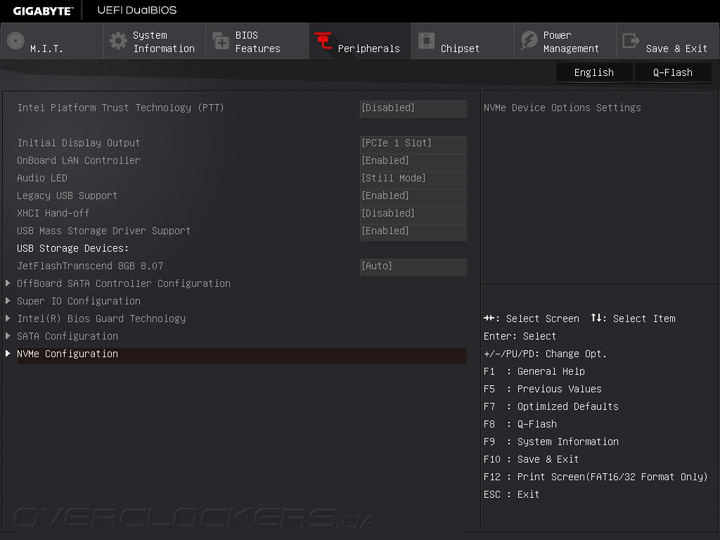

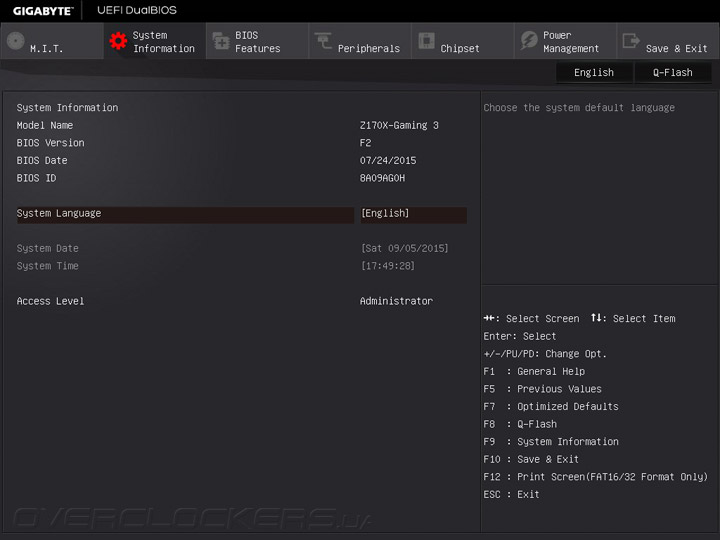

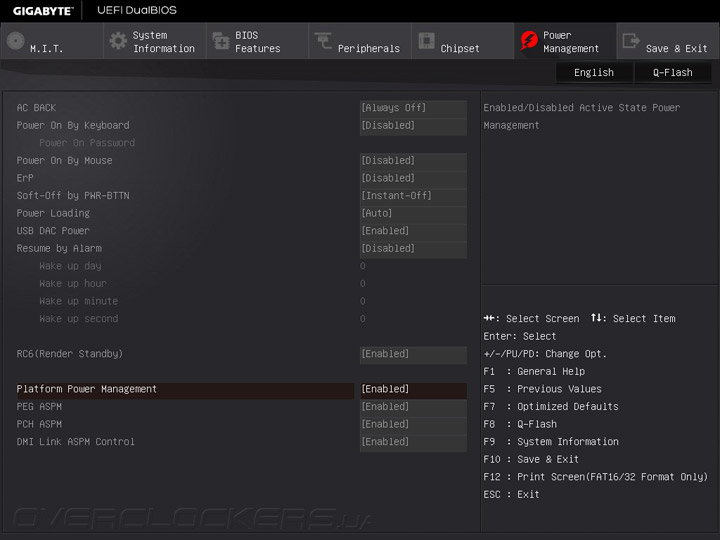

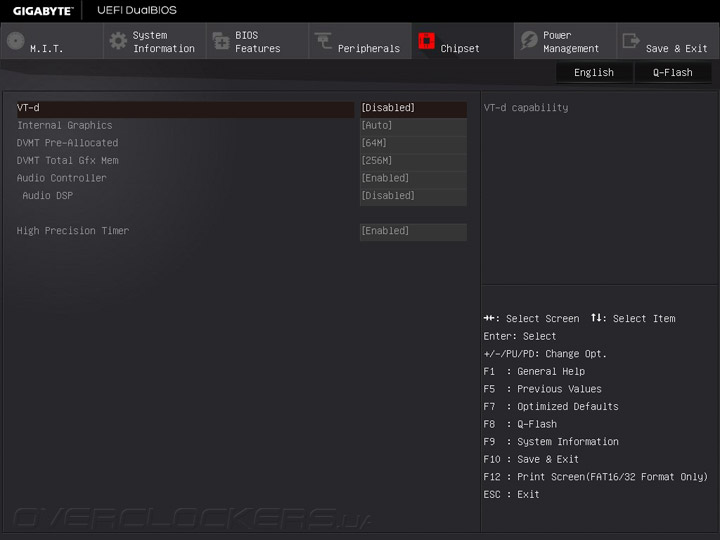

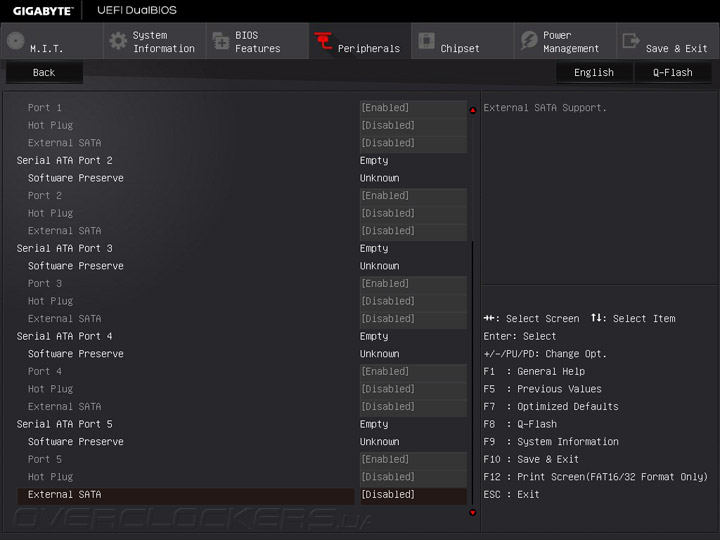

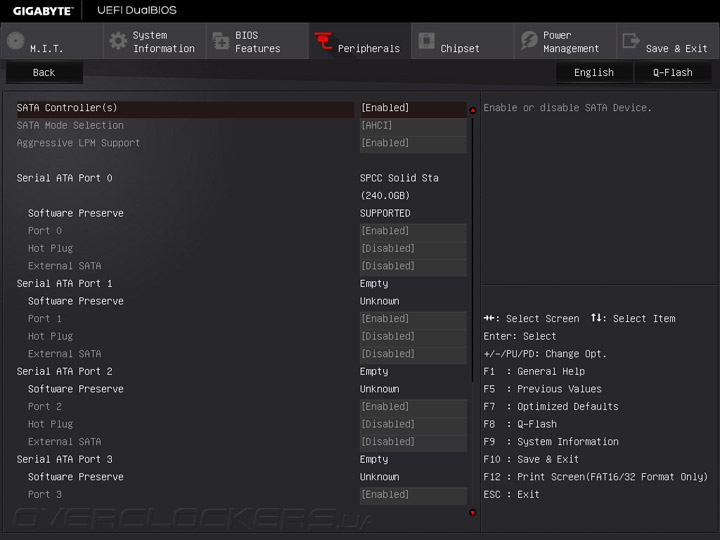

Прочие настройки расположены по другим разделам. Fast boot изначально не используется, но и без него скорость инициализации оборудования очень хорошая.

Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3

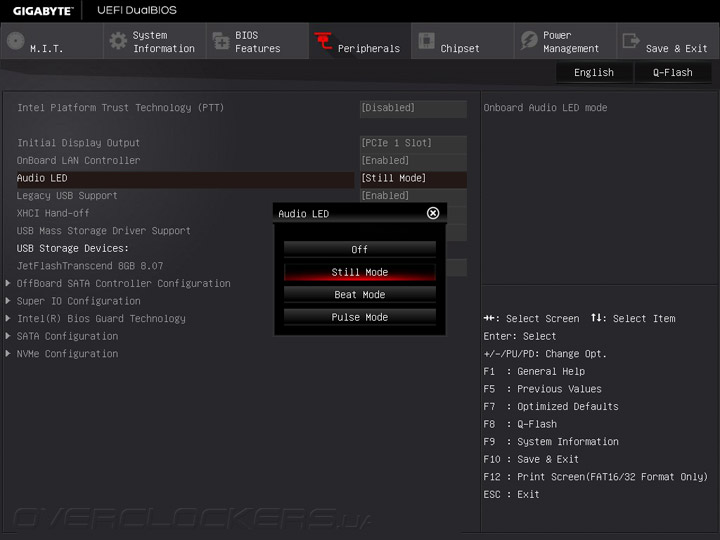

Здесь хочется выделить настраиваемый профиль режима подсветки.

Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3

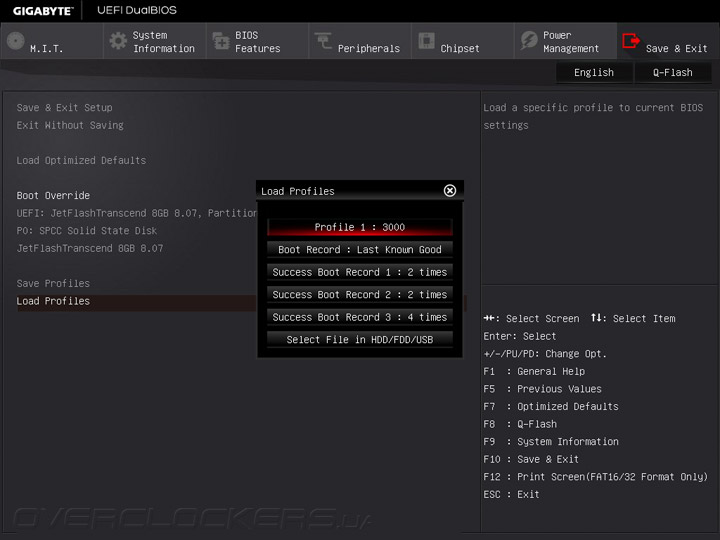

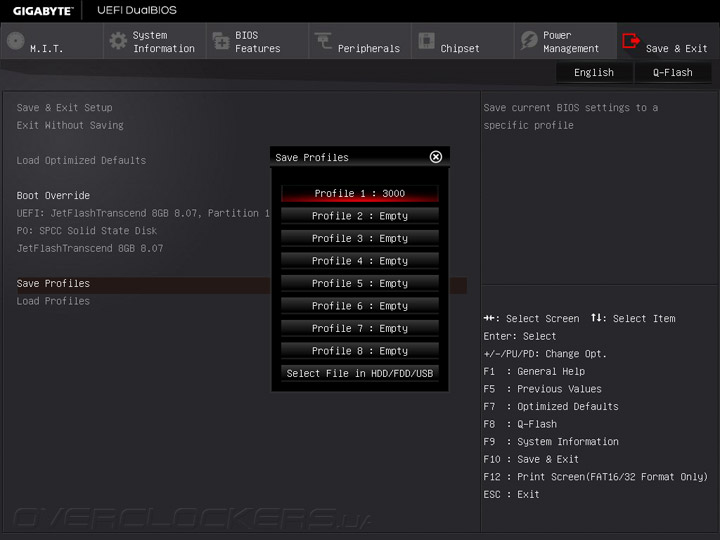

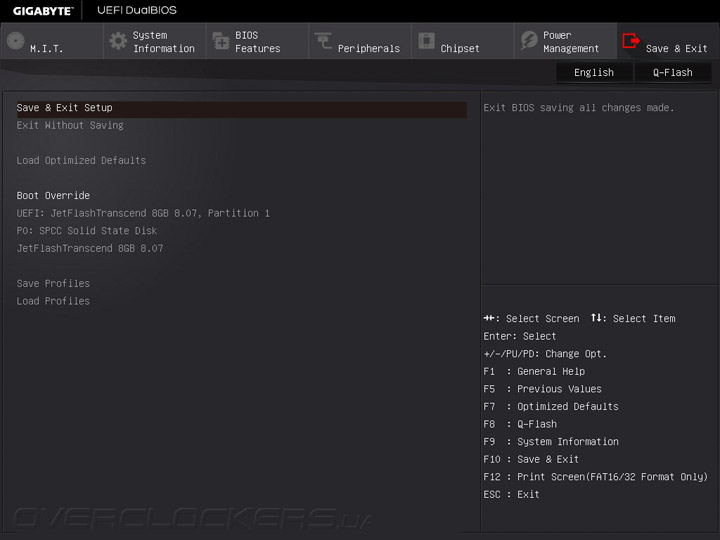

Среди вспомогательных механизмов имеются восемь профилей по сохранению настроек системы.

Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3

Внутри UEFI оказалось мало интересного, даже на фоне прочих продуктов от Gigabyte, но, как мне кажется, достаточного и одного режима работы с настройками, главное — чтобы их было достаточно, а здесь их вполне хватает для любых целей.


Комплектное ПО

Специалисты компании Gigabyte включились в гонку с остальными производителями, предлагая покупателю огромное число вспомогательных утилит.

  Программное обеспечение
Фирменное APP Center (3D OSD, @BIOS, Ambient LED, Auto Green, Cloud Station, EasyTune, EZRAID, Fast Boot, On/Off Charge, Platform Power Management, Smart TimeLock, Smart Keyboard, Smart Backup, System Information Viewer, USB Blocker)
Звуковое Sound Blaster X-Fi MB3
Дополнительное Gigabyte Smart Switch, Intel Extreme Tuning Utility

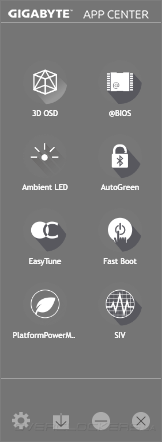

Большинство из них входит в состав единого комплекса APP Center, что успел немного преобразиться.

Gigabyte GA-Z170X-Gaming 3

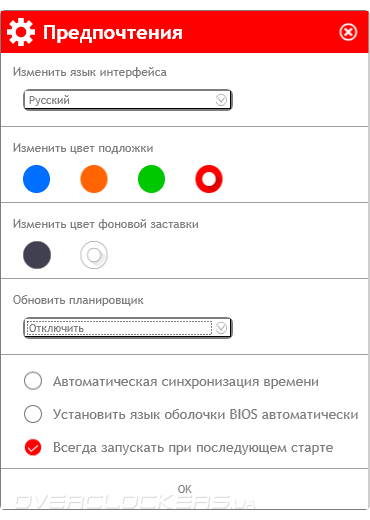

Можно изменить его цветовое оформление на свой вкус.

Gigabyte GA-Z170X-Gaming 3

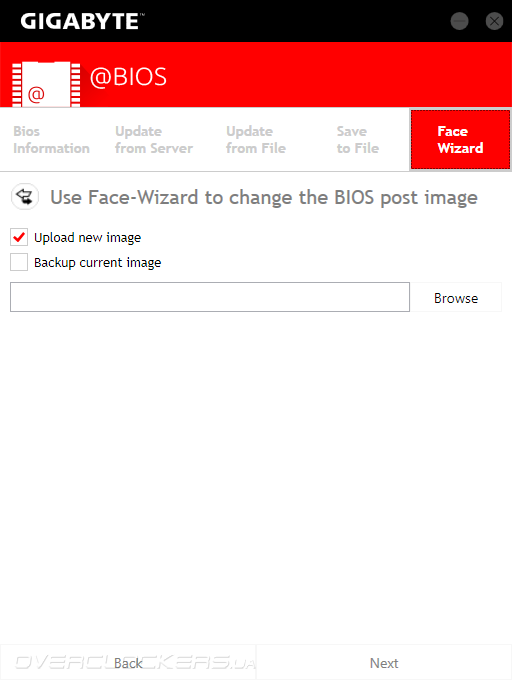

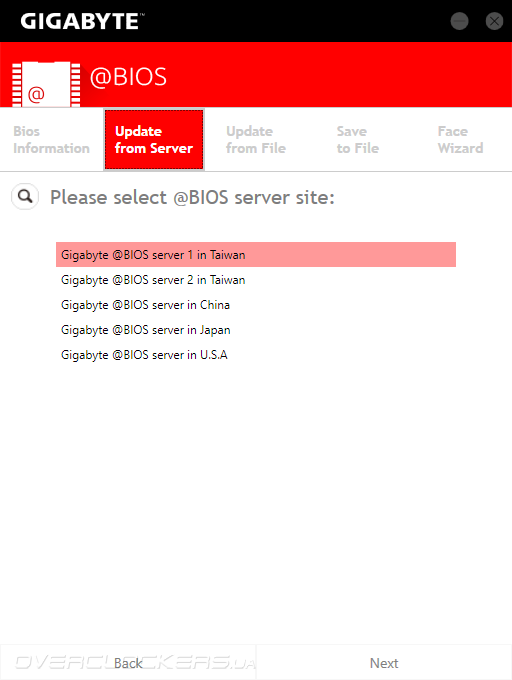

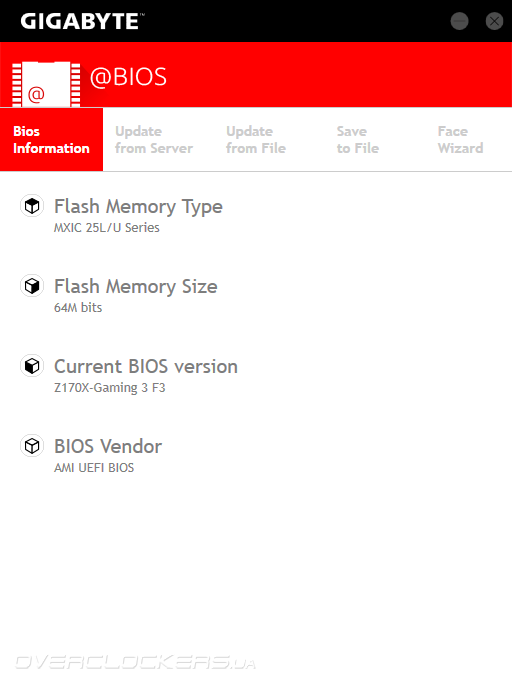

Рассмотрим некоторое число утилит. @BIOS позволит найти свежую версию прошивки в Сети, но кроме этого, с его помощью можно изменить фирменную эмблему на экране приветствия.

Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3

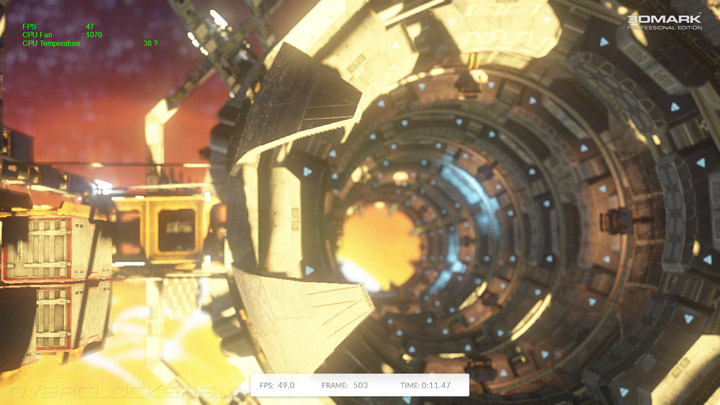

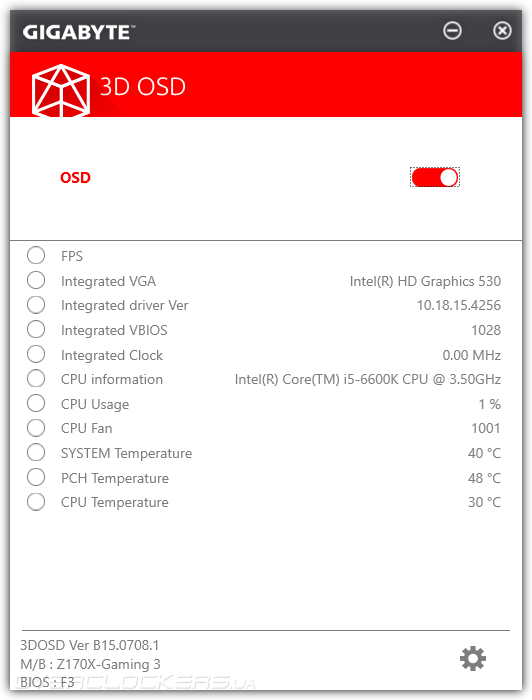

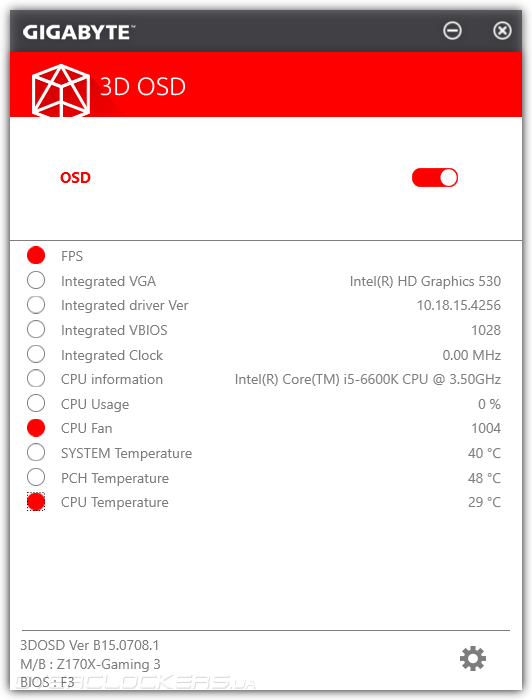

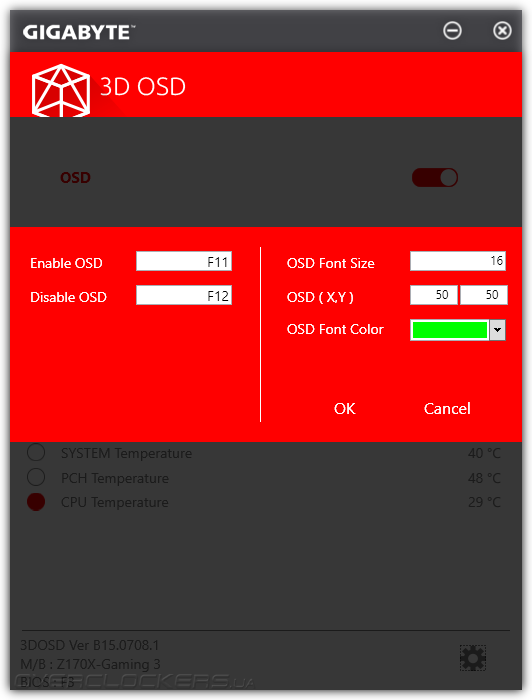

3D OSD — гаджет, отображающий некоторые системные параметры в ресурсоёмких приложениях.

Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3

Работает не везде.

Gigabyte GA-Z170X-Gaming 3

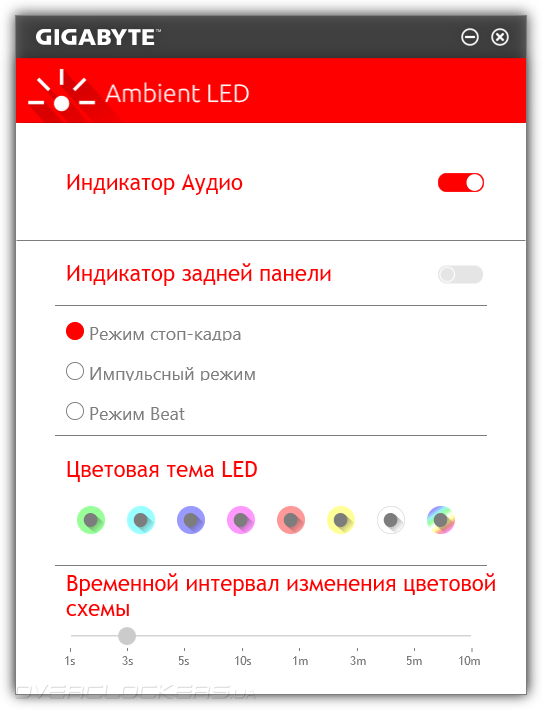

Ambient LED позволяет управлять подсветкой на плате. Для этой модели можно лишь изменить режим работы, а для других, видимо, более старших продуктов, ещё будет доступна смена цветов. Импульсный режим представляет собой загорающийся/затухающий вариант работы, а вот Beat включает подсветку в такт со звуковым сопровождением, работает весьма неплохо.

Gigabyte GA-Z170X-Gaming 3

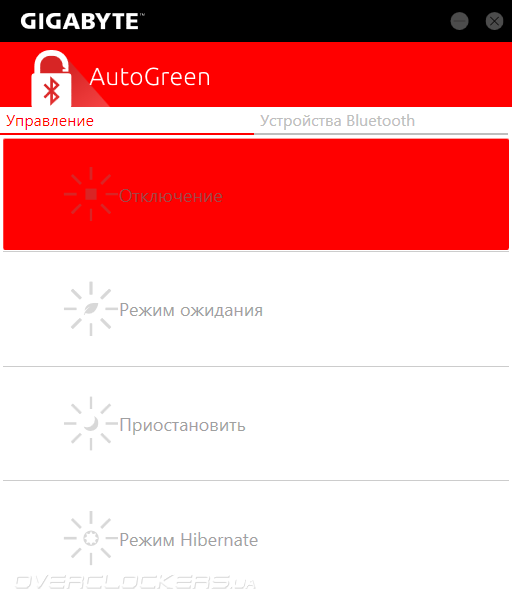

Утилита Auto Green поддерживает беспроводную связь с носимым гаджетом посредством Bluetooth. При её отсутствии можно настроить автоматический переход компьютера в один из режимов энергосбережения.

Gigabyte GA-Z170X-Gaming 3

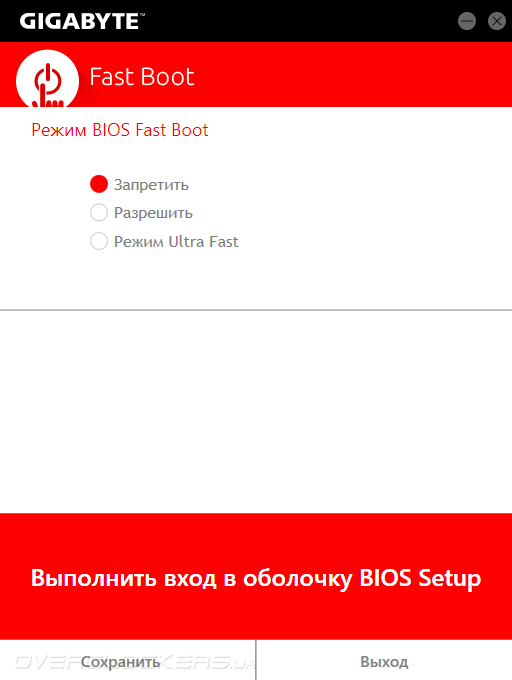

Fast Boot — может оказаться полезной при наладке ПК, поскольку тут есть кнопка, использование которой позволит оказаться в среде UEFI сразу после перезагрузки.

Gigabyte GA-Z170X-Gaming 3

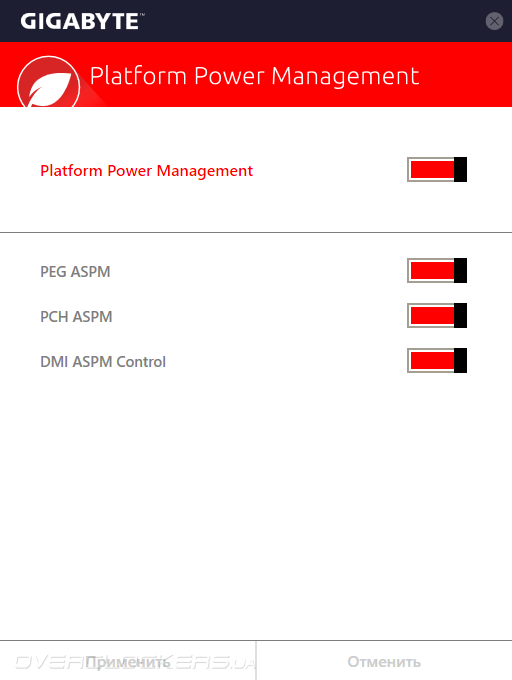

Ещё одна программная надстройка над возможностями UEFI — Platform Power Manager, с малопонятной большинству пользователей функциональностью.

Gigabyte GA-Z170X-Gaming 3

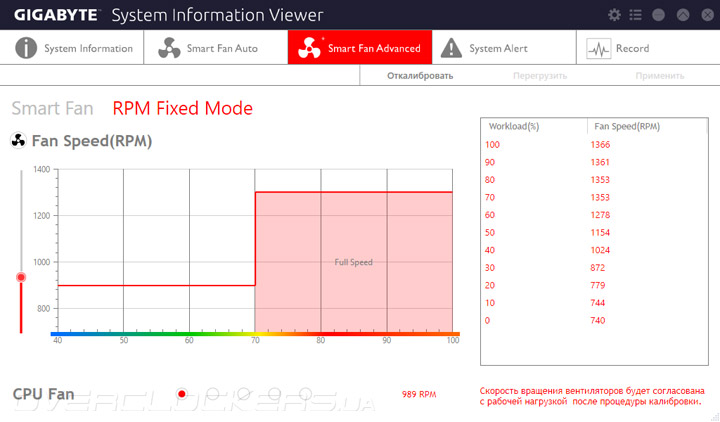

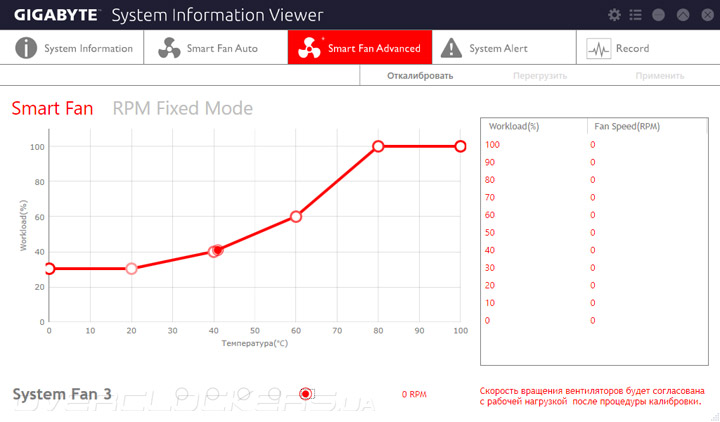

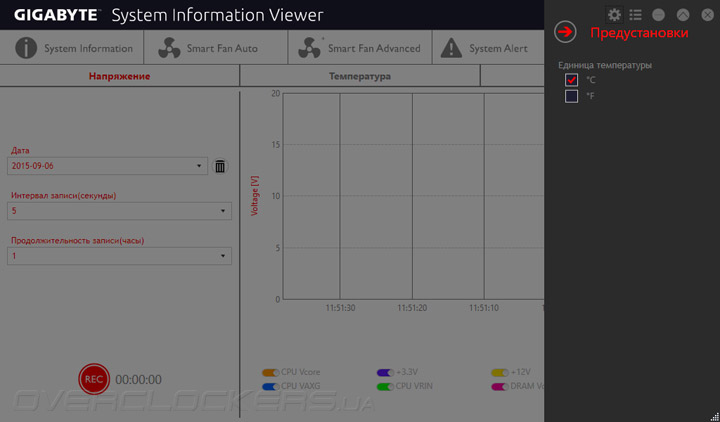

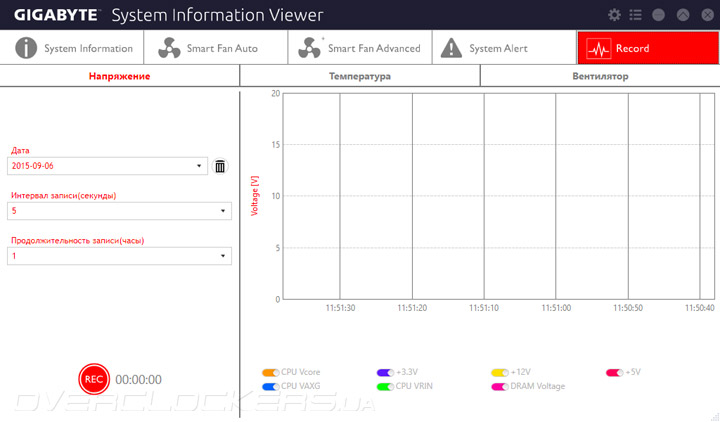

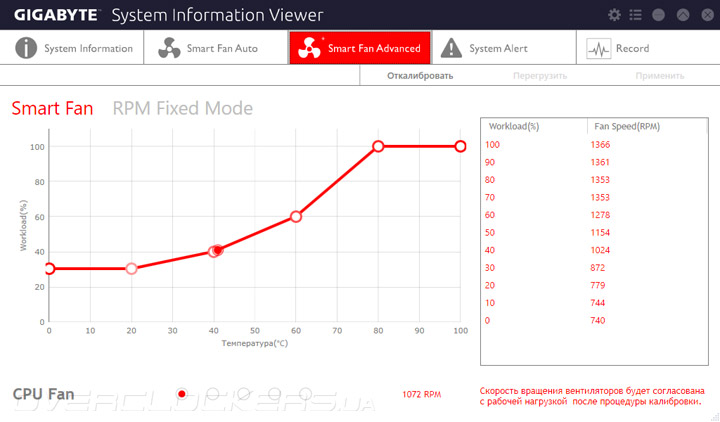

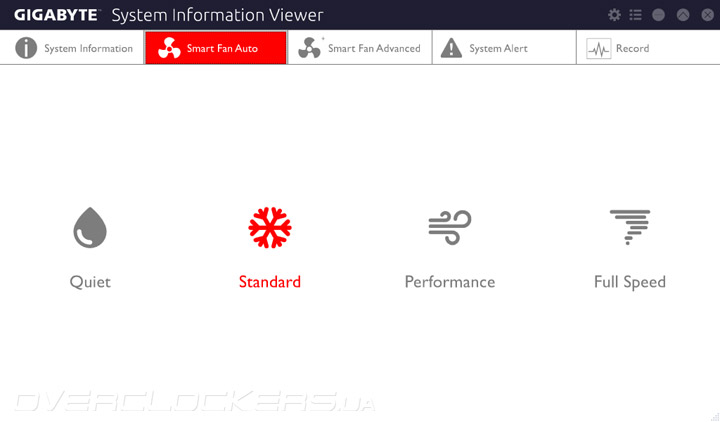

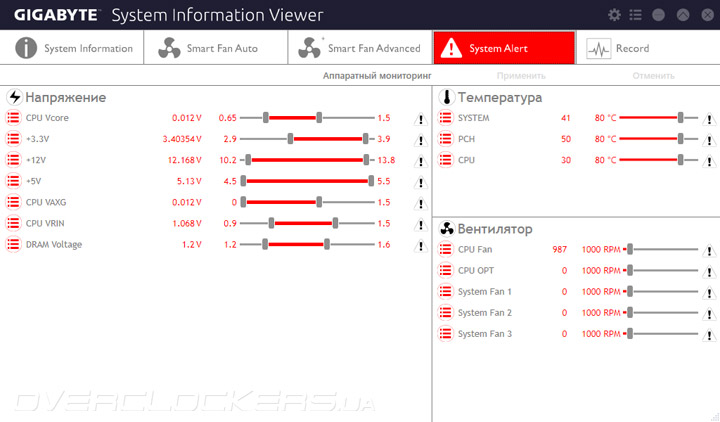

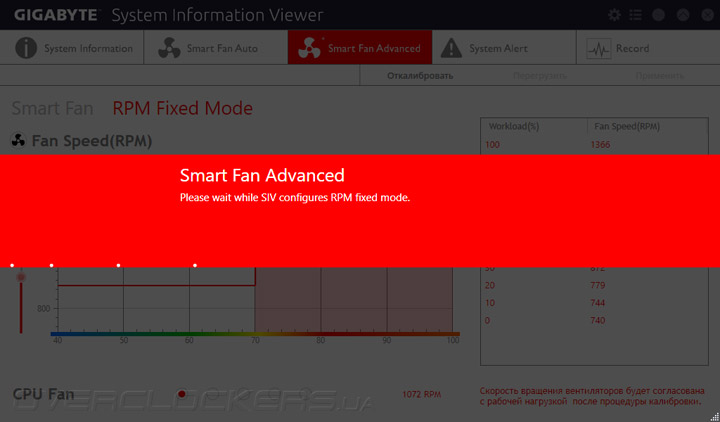

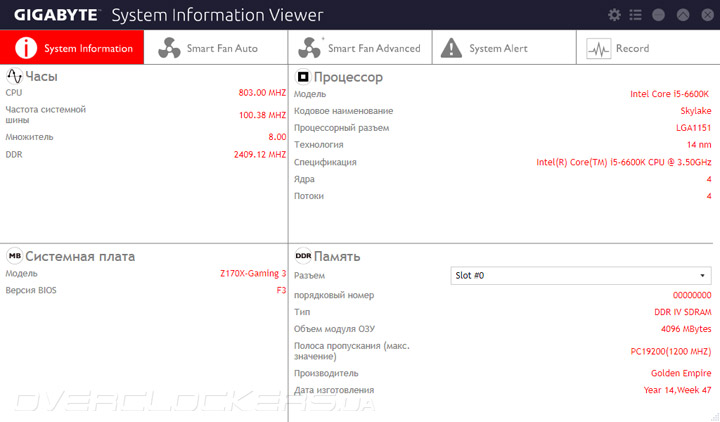

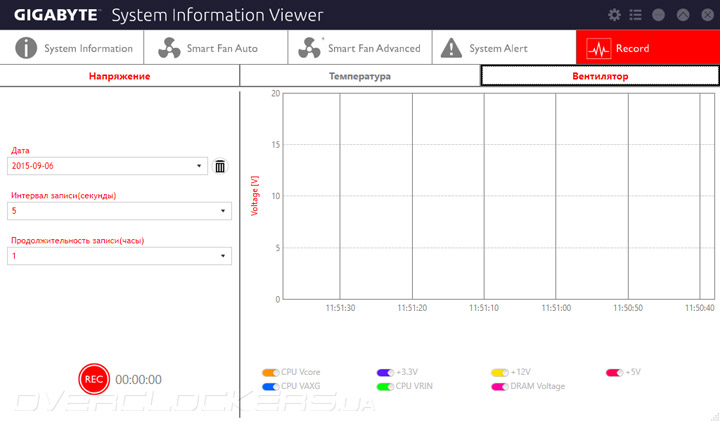

Остальные утилиты мы уже прежде рассматривали в рамках обзоров. Теперь же сконцентрируемся на наиболее полезных. System Information Viewer преобразился, и для элементов с русскоязычным описанием места вполне достаточно (даже в оконном режиме). Само наполнение ничуть не изменилось. К сожалению, никак не преобразился «Аппаратный мониторинг», а вкладки режима Record вообще не переключались. Впрочем, основная роль осталась работоспособной — калибровка охладителей и составление по полученному паспорту алгоритма работы. По-прежнему белое гнездо охладителя ЦП поддерживает лишь метод ШИМ для снижения оборотов, а все остальные — чёрные — базируются на снижении питающего напряжения, то есть туда можно подключить и трёхконтактные модели вертушек.

Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3

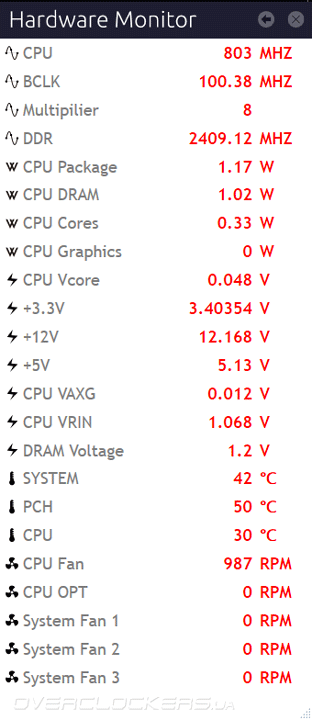

Этот комплекс всё так же можно свернуть в компактное окно, где станут отображаться параметры в режиме реального времени.

Gigabyte GA-Z170X-Gaming 3

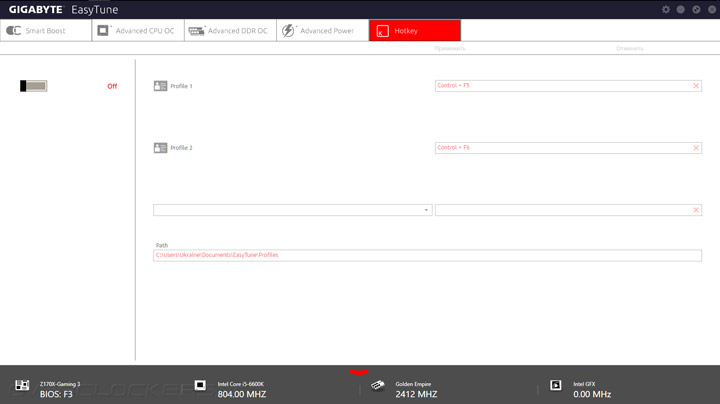

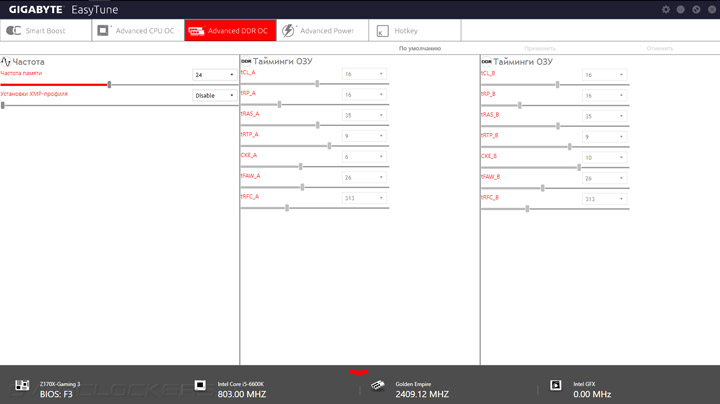

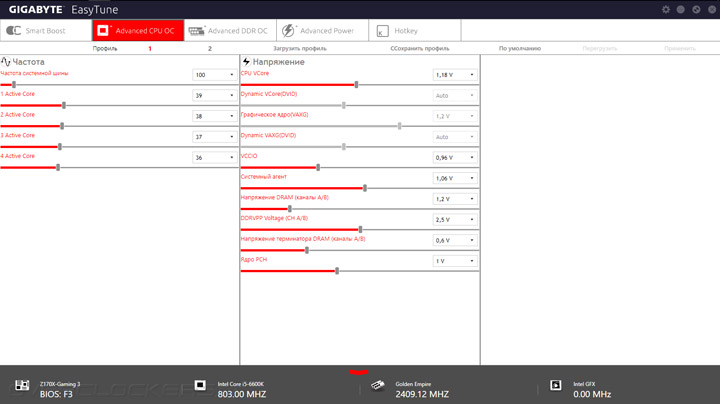

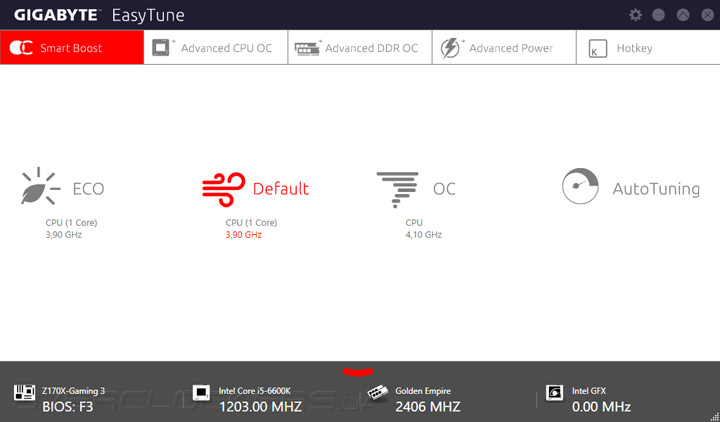

EasyTune тоже подвергся редизайну. Что-то стало действительно удобнее.

Gigabyte GA-Z170X-Gaming 3

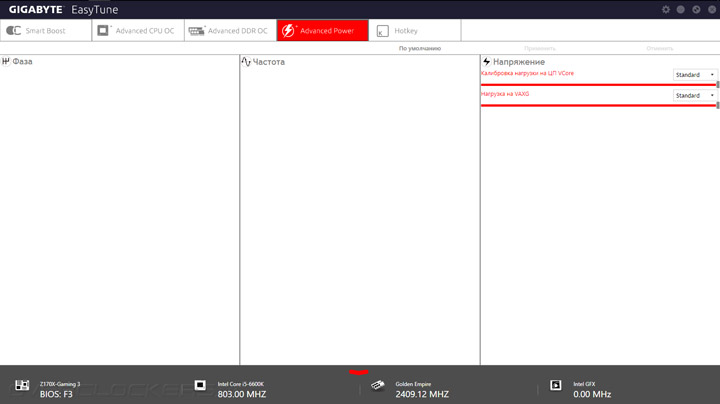

Однако для удобной работы его всё же лучше растянуть на весь экран. Здесь все напряжения описаны верно, тогда как в SIV фигурирует CPU VRIN вместо необходимого SA.

Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3

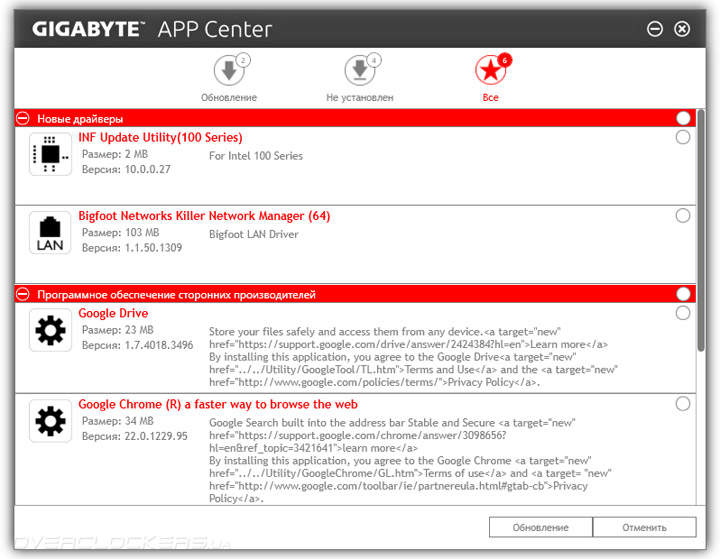

Для отслеживания актуальности установленных версий ПО имеется собственный мастер, но, кажется, в моём испытании он смог найти только драйверы и совершенно сторонний набор программ. Возможно, самые актуальные версии утилит были уже инсталлированными. К тому же он предлагал установить явно устаревшую версию для контроллера Killer. Здесь есть ещё над чем поработать специалистам.

Gigabyte GA-Z170X-Gaming 3

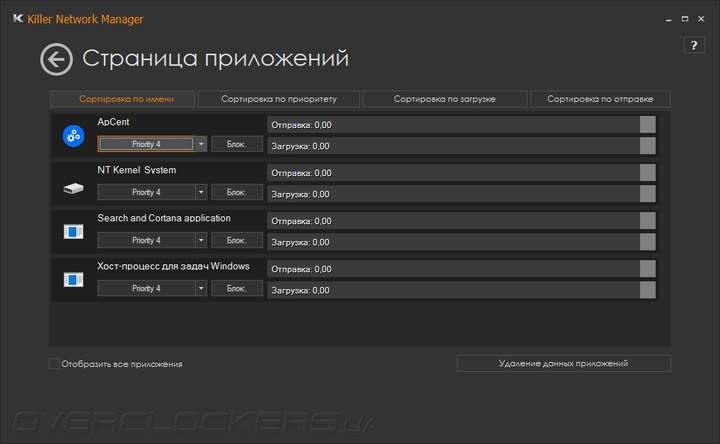

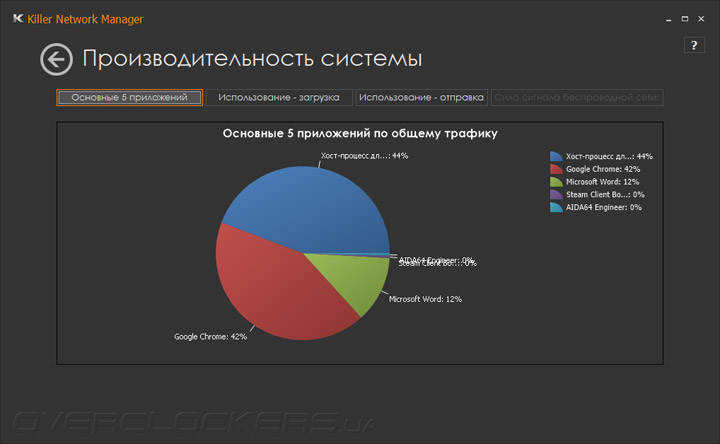

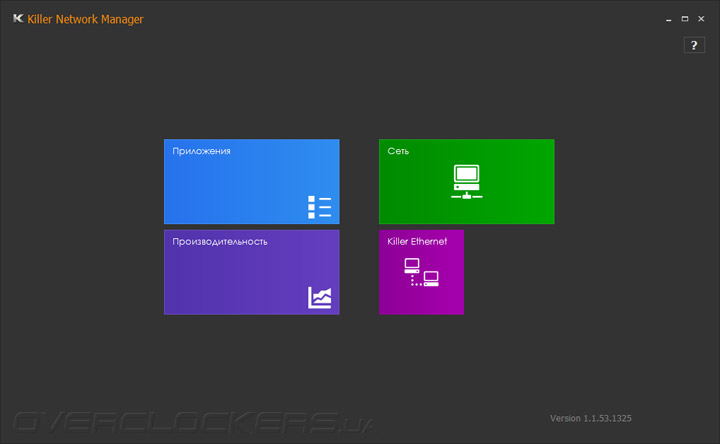

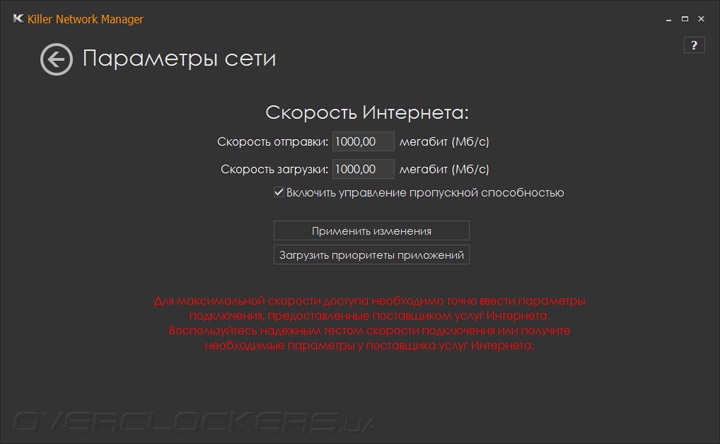

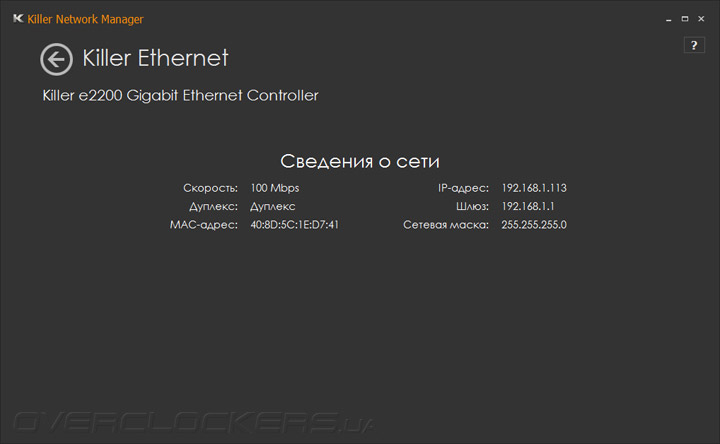

Фирменная оболочка сетевого адаптера Killer — Network Manager — наконец преодолела проблемы при работе с русским языком. Теперь все элементы нормально отображаются, и работа стала приятнее и проще.

Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3

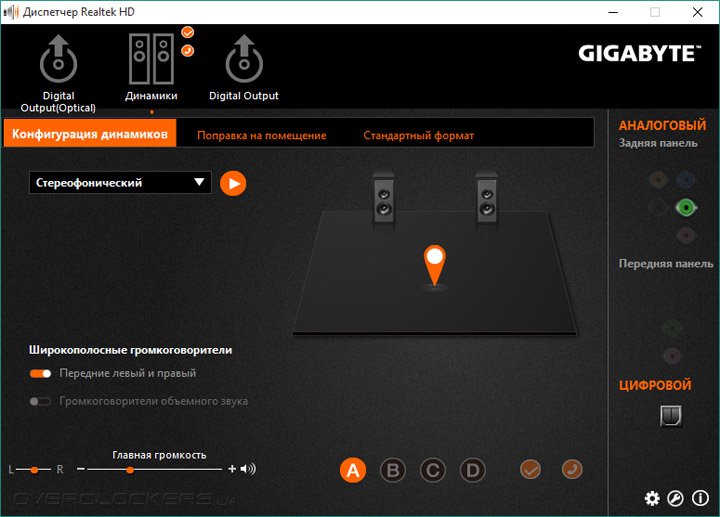

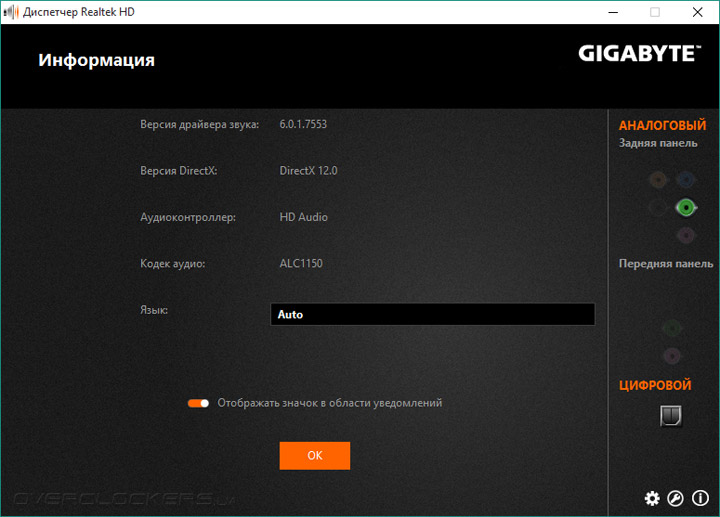

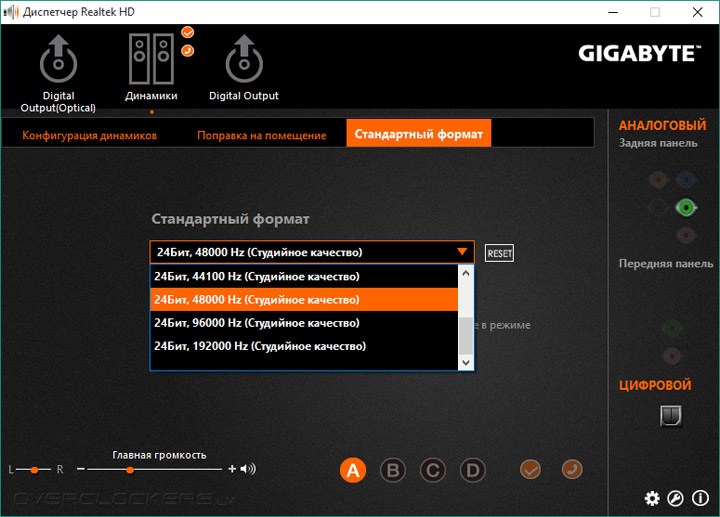

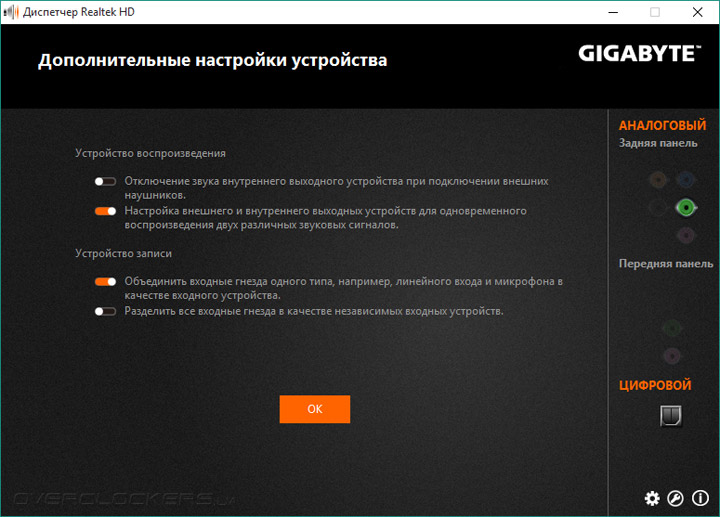

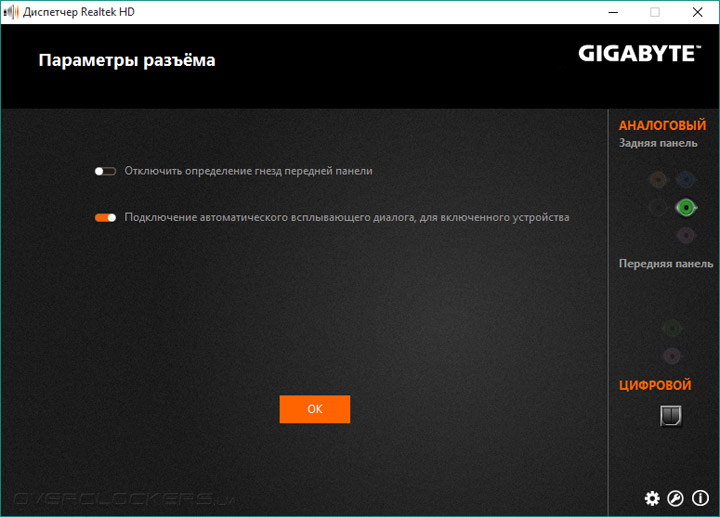

У фирменного конфигуратора Realtek ничего особенного нет, отсутствуют всяческие профили и технологии.

Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3Gigabyte GA-Z170X-Gaming 3

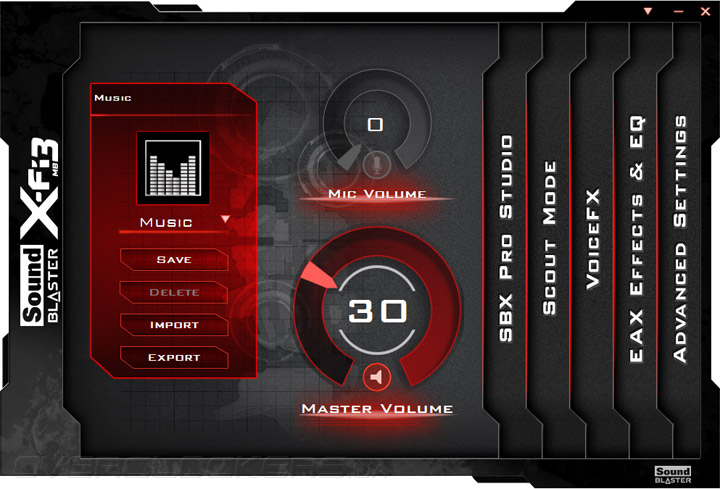

Но это вполне объяснимо в связи с оснащением GA-Z170X-Gaming 3 комплексом Sound Blaster X-Fi MB3 от Creative.

Gigabyte GA-Z170X-Gaming 3

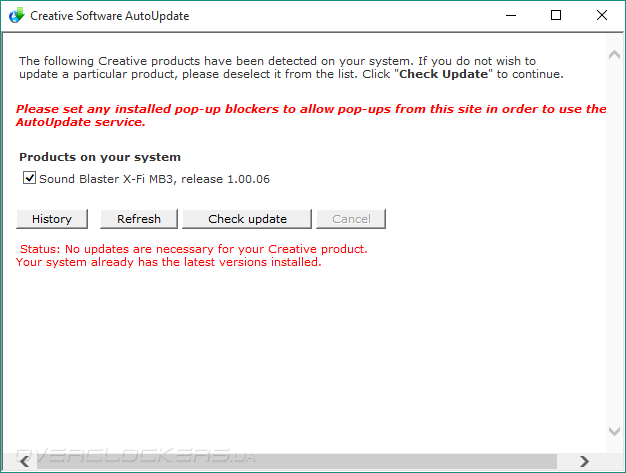

Не смотря на прибавление в номере версии, наполнение оказалось идентично рассмотренной утилиты в составе Gigabyte GA-Z97MX-Gaming 5.

Gigabyte GA-Z170X-Gaming 3

В целом, программное оснащение находится на хорошем уровне. Есть мелкие недочёты, но они не портят общего впечатления. Бонусное ПО от Creative позволит пересмотреть многих пользователей сложившееся мнение об интегрированных звуковых кодеках, а аппаратная составляющая только в этом поспособствует.
