Обзор материнской платы ASUS Z170M-Plus. Изучение разгонных возможностей компактного продукта

Большая часть материнских плат для оверклокинга реализованы в рамках полноформатного ATX. Меньшие изделия до сих пор носят статус нишевых продуктов, однако определённый интерес у покупателей к ним есть. Сегодня мы рассмотрим недорогую модель, где процессорный стабилизатор питания фактически заимствован с прежде рассмотренной Z170-P D3, заслужившей наши симпатии. Кроме очевидного перехода к памяти DDR4, здесь присутствует более габаритный мультиконтроллер, сулящий лучший контроль за действующими параметрами.

ASUS Z170M Plus

Помимо этого, портов SATA-интерфейса теперь шесть, учитывая SATA-E, а для пущей значимости на задней панели есть выход USB типа C. Сетевой контроллер использован от Intel, звуковая система осталась, как и в тот раз, начального уровня. Набор нехитрых характеристик сведён в таблицу:

Модель ASUS Z170M-Plus
Официальная страница продукта в Сети asus.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*/3200*/3300*/3333*/3400*/3466*(OC), максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 3.0 x16 (x4)
2 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 2
Порты USB 7 х 3.1 Gen1 (3 разъёма на задней панели (1 — типа C), Z170)
6 x 2.0 (2 разъёма на задней панели, Z170)
SATA Express 1 (Z170)
Serial ATA 6 x SATA 6 Гбит/с (Z170)
RAID 0, 1, 5, 10 (SATA, Z170)
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF Разъём на плате (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM 1 (внутренний)
TPM
UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 227
Дополнительные возможности Поддержка AMD Quad-GPU CrossFireX, LPT header
Цена в рознице, $ 140

Упаковка и комплектация

Коробка небольшая, качество полиграфии высокое, внутри имеется картонный уплотнительный поддон для платы.

ASUS Z170M Plus

На обратной стороне находится фото продукта, список с описанием возможностей, явных особенностей нет, кроме как уже выше отмеченного симметричного порта USB типа C.

ASUS Z170M Plus

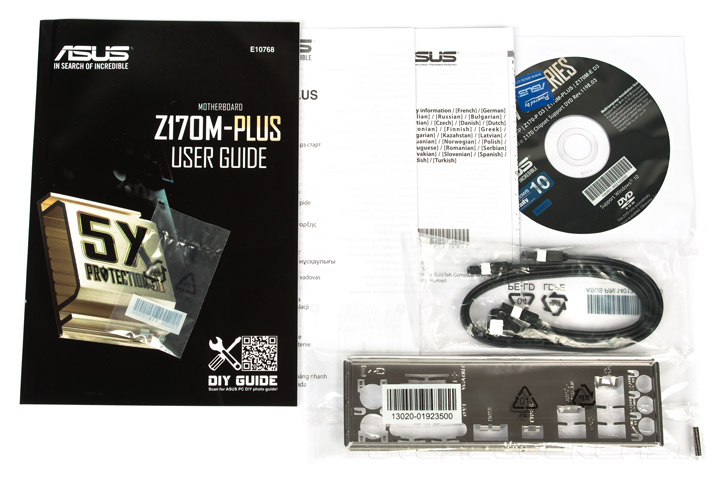

Комплект поставки небогат, там есть:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • краткое многоязычное руководство пользователя;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • крепёжный винт и стойка для устройств формата M.2.
ASUS Z170M Plus

Внешний вид

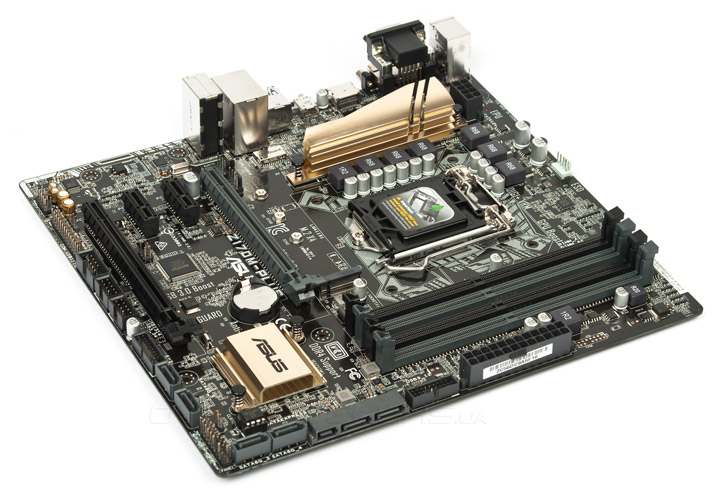

Точек крепления всего шесть. Дополнительных контроллеров нет, в распоряжении пользователя только собственные возможности Intel Z170. Отсутствуют вспомогательные кнопки, переключатели и индикаторы. Избавились даже от фирменной кнопки MemOK!

ASUS Z170M Plus

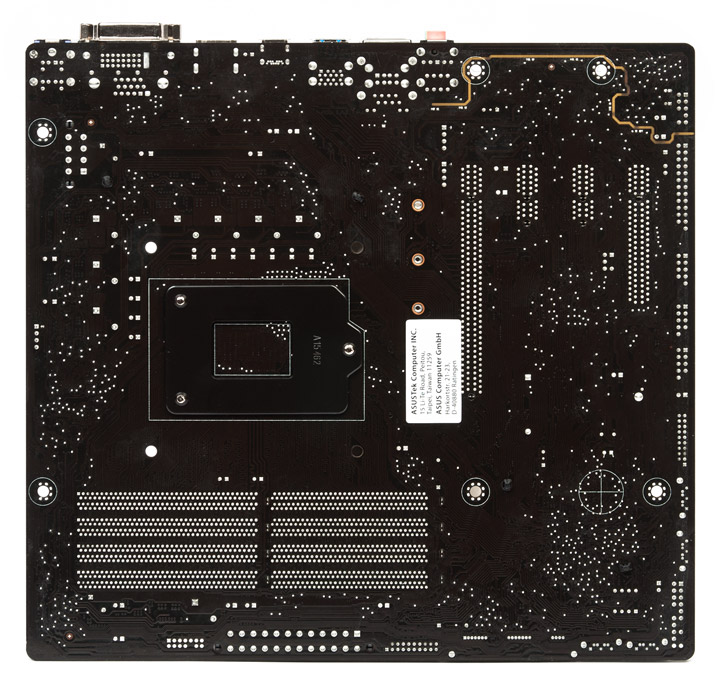

Тыльная поверхность устройства полностью высвобождена от электронных компонентов. У изолирующего звуковую часть участка текстолита имеются места для светодиодов, но самих индикаторов почему-то нет.

ASUS Z170M Plus

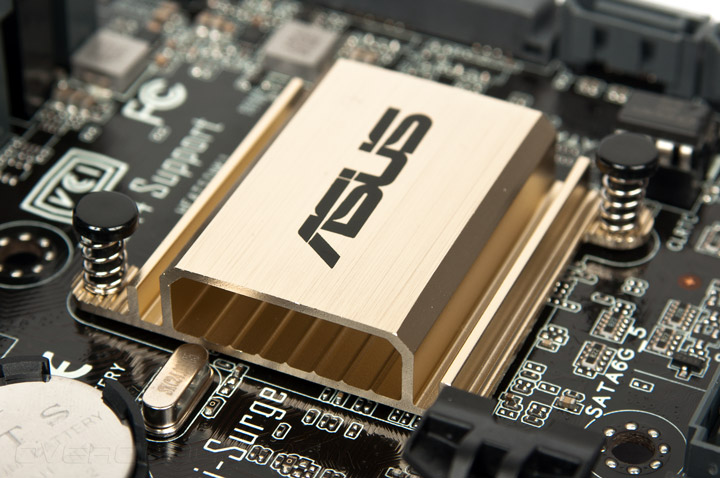

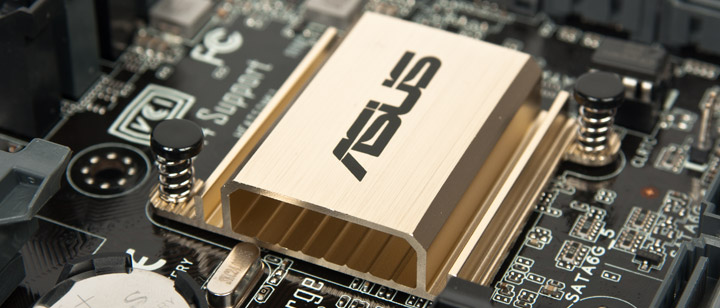

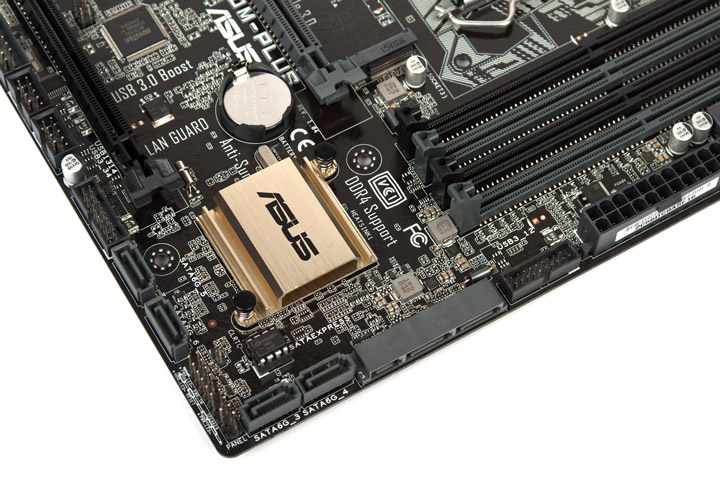

Небольшой и симпатичный радиатор для системной логики со своей задачей справился без замечаний.

ASUS Z170M Plus

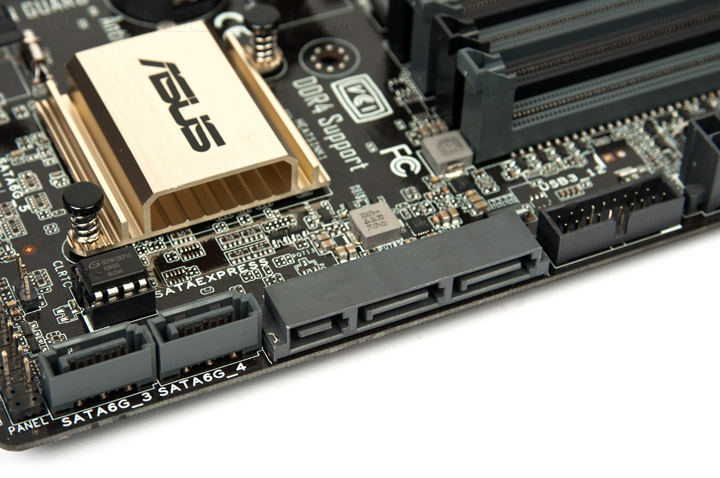

SATA-E начинает отходить в забвение, так и не снискав популярности, здесь предусмотрено одно такое гнездо.

ASUS Z170M Plus

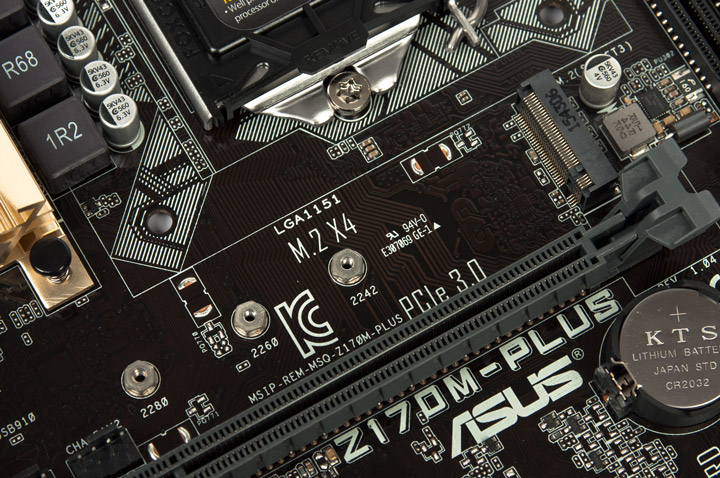

Компактный тип M.2 пользуется большей популярностью у производителей конечных изделий, доступен также один экземпляр.

ASUS Z170M Plus

К плате можно подключить по паре корпусных кабелей для портов USB обеих поколений, таким образом увеличив конечное число на восемь штук.

ASUS Z170M Plus

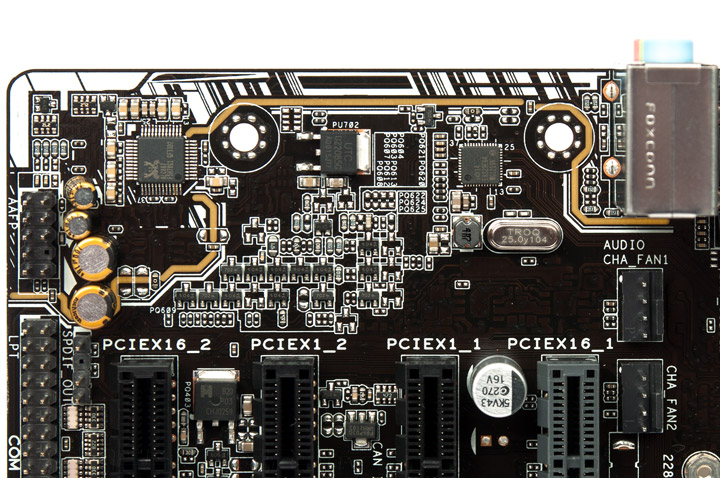

Есть колодки для интерфейсов COM и даже LPT. В качестве кодека выбрали Realtek ALC887, а на доступное рядом место операционный усилитель в последний момент решили не распаивать.

ASUS Z170M Plus

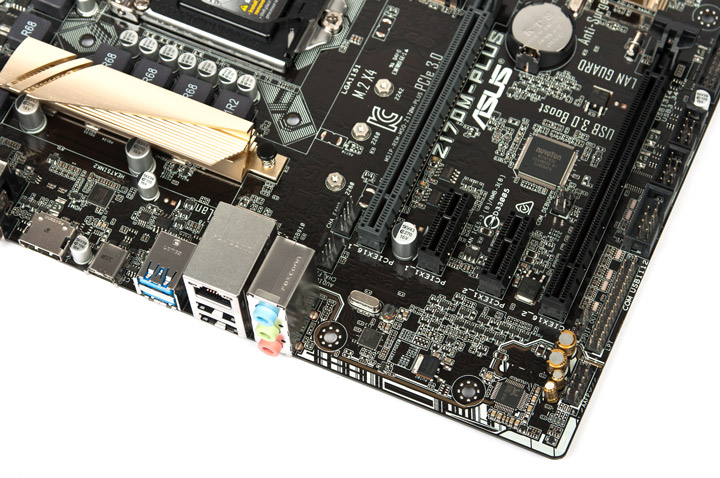

Все линии PCI-E от ЦП в числе 16 штук заведены на верхний слот PCI-E серого цвета, нижний работает от PCH, там больше четырёх линий сконцентрировать не получится.

ASUS Z170M Plus

Всего на плате есть три колодки для вентиляторов, все они — четырёхконтактные.

ASUS Z170M Plus

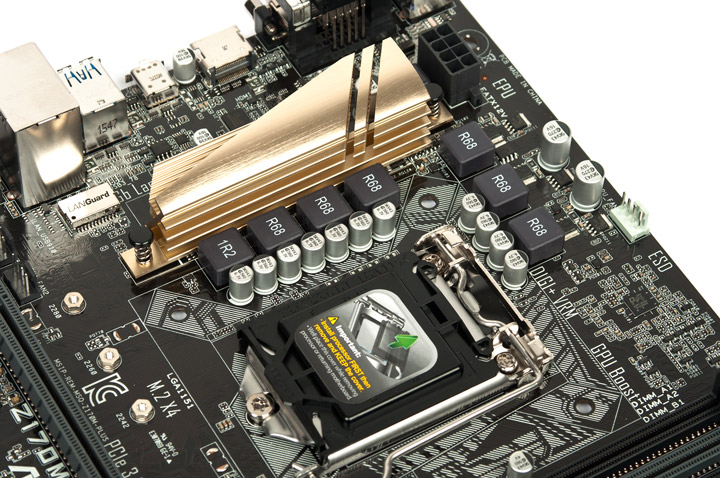

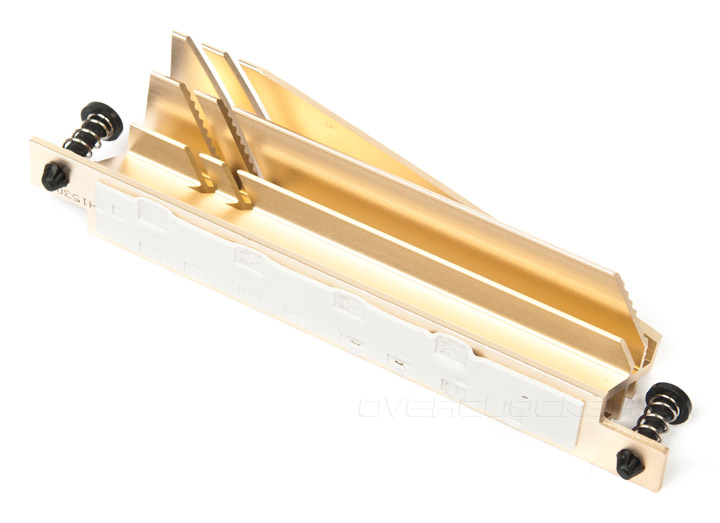

Система охлаждения силовых элементов оказалась точно такой же, как и в случае с Z170-P D3, вновь удивила экономия на площади термопрокладки.

ASUS Z170M Plus

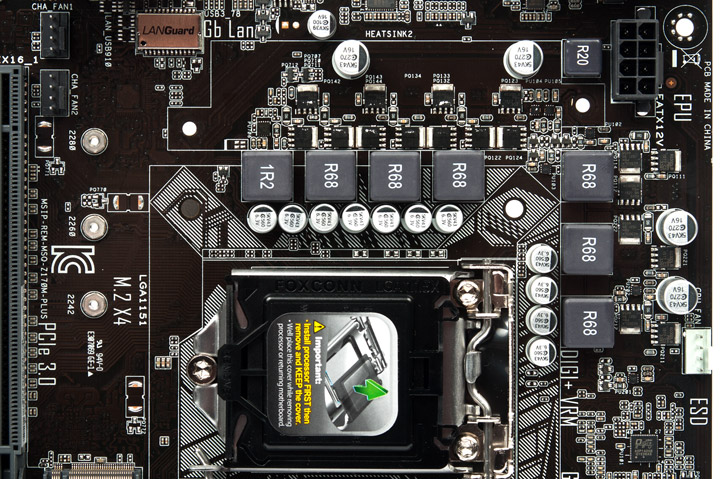

Построение системы стабилизаторов напряжений в полной мере аналогично модели формата ATX, как и ожидалось. Используется перемаркированный ШИМ-контроллер ASP1400B, ему в работе помогают шесть внешних драйверов. Два канала служат для работы интегрированного видеоконтроллера, они состоят из продукции NXP Semiconductors — PH4030AL и PH6030AL. У процессорного напряжения — четыре фазы, в каждую входит уже три элемента, дополнительно привлечён ещё один PH4030AL к только что указанной паре. Под радиатором собрана группа из трёх каналов вместе со стабилизатором напряжения CPU SA, а четвёртый из этой компании работает при естественном охлаждении.

ASUS Z170M Plus

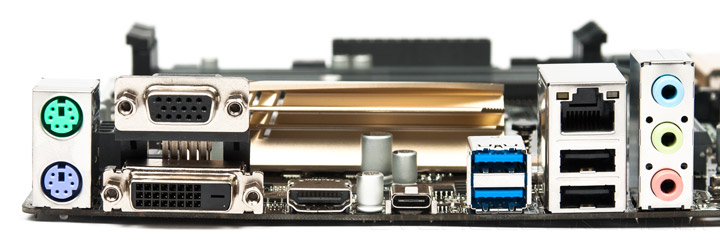

Задняя панель выглядит довольно необычно. Есть четыре стандартных порта USB, пятый — уже не раз упоминавшийся нового формата. Три видеовыхода включают классический набор, куда не попал самый свежий — DisplayPort. Всё из-за отсутствия поддержки D-Sub силами Skylake-S, для этого здесь используется внешний конвертер IT6516BFN. У HDMI есть другой— уровней сигналов ASM1442. Выходов для звуковых разъёмов всего три, оптический есть лишь на плате (контактная группа). Оправдывает ли всё это суффикс «Plus» в названии — как обычно, каждый решит для себя сам.

ASUS Z170M Plus
