Обзор и тестирование материнской платы ASUS TUF Gaming Z590-Plus WiFi. Укреплённые рубежи

Усиленная подсистема питания процессора в платах на базе Intel Z590 оказалась отправной точкой в моделях всех производителей, потому как Rocket Lake-S демонстрируют приличные аппетиты, особенно после снятия для них лимитов мощности. Следуя традициям, представитель лагеря TUF имеет единственное гнездо PCI-E x16, линии ЦП не делятся между парой штук, высвободив нишу с этим требованием для плат подороже. В остальном продукт вполне отвечает требованиям от представителя категории группы товаров из сегмента middle-end.

ASUS TUF Gaming Z590-Plus WiFi

Используются нетоповые чипы контроллеров сетевых подключений и звукового кодека, с числом слотов M.2 тут порядок — их три штуки. Остальных контактных площадок также в изобилии, изучить основные характеристики можно по сводной таблице:

Модель ASUS TUF Gaming Z590-Plus WiFi
Официальная страница продукта TUF Gaming Z590-Plus WiFi
Чипсет Intel Z590
Процессорный разъём Socket 1200
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Rocket Lake-S, Comet Lake-S)
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133–3200, 3333–5133 (OC)
Слоты PCI-E 1 x PCI Express 4.0 x16 — CPU
1 x PCI Express 3.0 x16 (x4) — Z590
2 x PCI Express 3.0 x1 — Z590
M.2 1 x PCI Express 4.0 x4 (Key M, 2242/2260/2280/22110) — 11th Gen CPU
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110) — Z590
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280) — Z590
Встроенное видеоядро (в процессоре) Intel UHD 750/730/630/610
Видеоразъёмы DisplayPort 1.4, HDMI 2.0
Количество подключаемых вентиляторов 6x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 1 х 3.2 Gen 2x2 (1 разъём на задней панели (Type-C), Z590)
2 х 3.2 Gen 2 (2 разъёма на задней панели, Z590)
5 х 3.2 Gen 1 (2 разъёма на задней панели, Z590)
6 x 2.0 (2 разъёма на задней панели, Z590 + GL852G)
Serial ATA 6 x SATA 6 Гбит/с (Z590)
RAID 0, 1, 5, 10 (SATA, Z590)
Встроенный звук Codec — Realtek ALC S1200A
S/PDIF Оптический (выход)
Сетевые возможности Intel I225-V (2.5 Gigabit Ethernet)
Intel Wi-Fi 6 AX201 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.1)
COM 1 (внутренний)
LED Addressable Header 2x Gen 2
LED RGB Header 2
TPM
UEFI UEFI AMI BIOS, 192 (128+64) Mb Flash ROM (GD25B127DSIG+GD25B64CSIG)
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Armoury Crate, Aura Sync, Fan Xpert 4, M.2 Q-Latch, Q-LED (CPU, DRAM, VGA, Boot Device LED), Thunderbolt header; поддержка DTS Custom, Two-Way AI Noise Cancelation
Цена в рознице 6999 грн

Верхний M.2 работает от сокета, а два нижних используют ресурсы дискретного хаба. Ресурсы последних будут пересекаться с прочими выходами, максимальное число накопителей здесь будет равно восьми штукам, если не брать в расчёт привлечение обычных слотов PCI-E для этих целей.

ASUS TUF Gaming Z590-Plus WiFi

Упаковка и комплектация

Обновили логотип TUF. Сразу на лицевой стороне понятно какие именно части изделия оснащены подсветкой — два правых угла. В наименовании присутствует упоминание поддержки беспроводных подключений, одна из пиктограмм снизу указывает на шестое поколение. Также у производителя имеется версия без контроллера и она, соответственно, подешевле.

ASUS TUF Gaming Z590-Plus WiFi

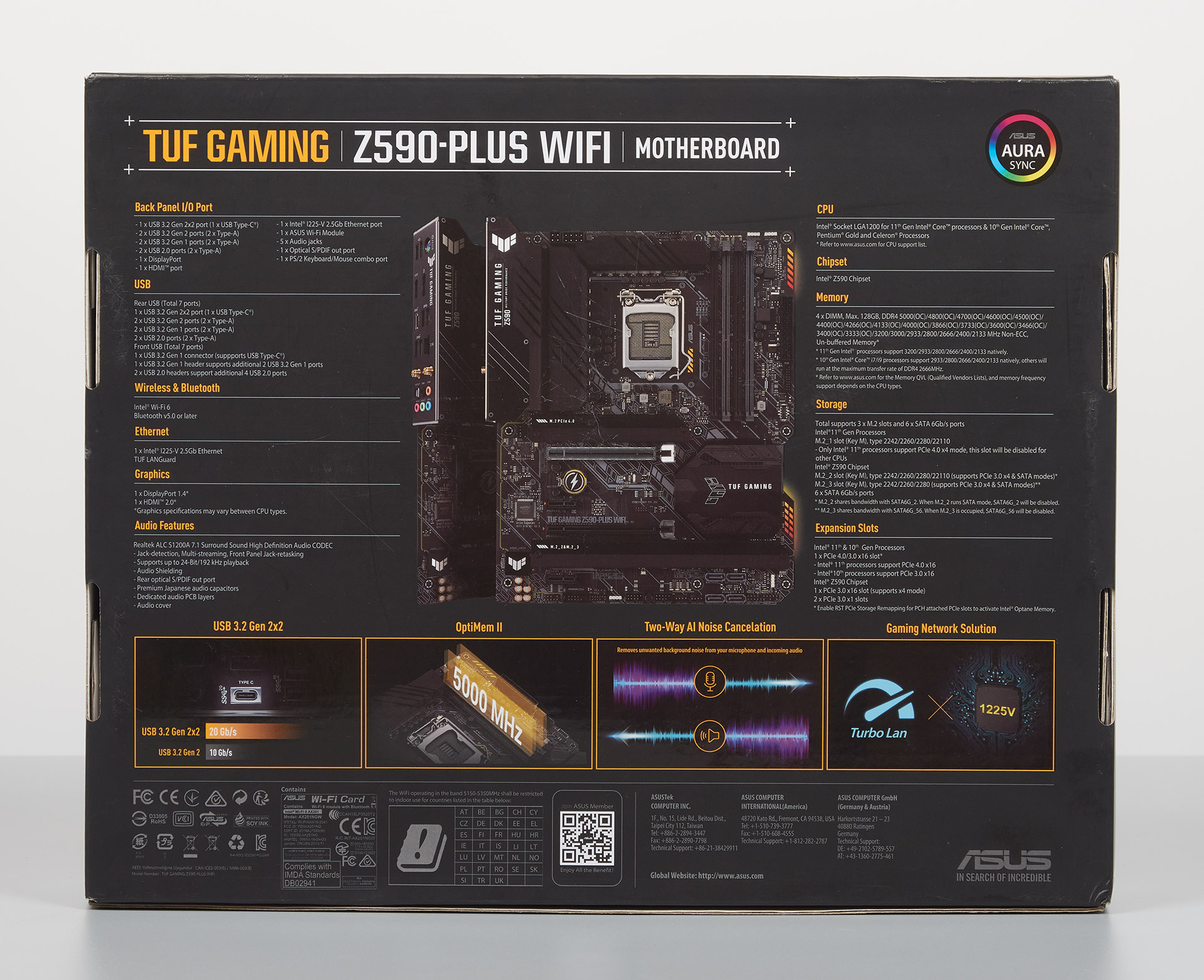

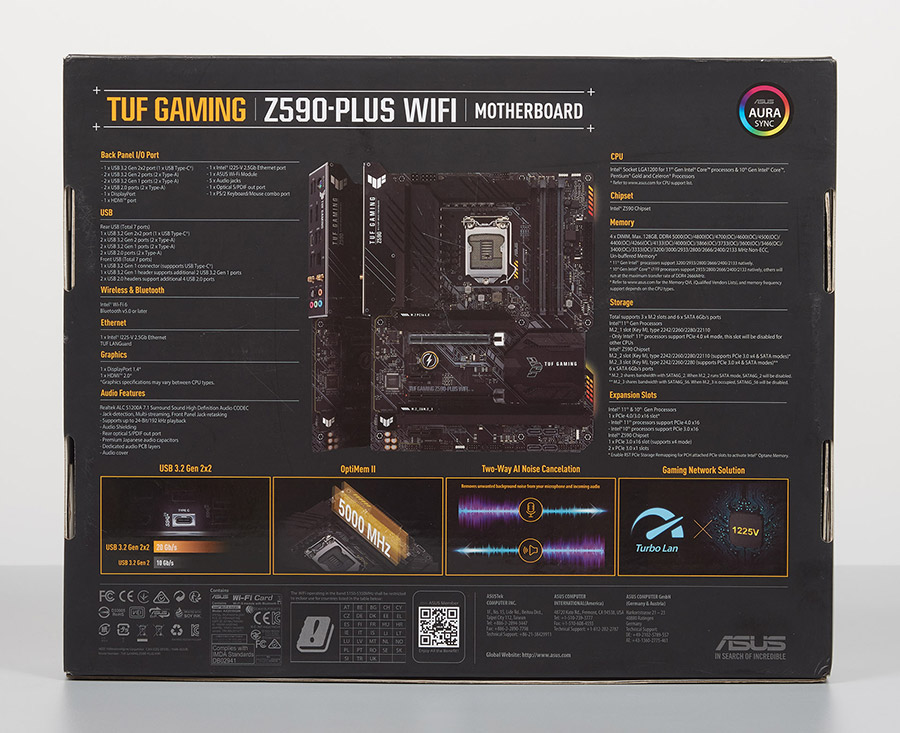

Информативность тыльной стороны упаковки оцениваю высоким баллом. Есть и фото с нескольких удачных ракурсов, и перечисление основных возможностей, а снизу подчёркнуты особые качества изделия.

ASUS TUF Gaming Z590-Plus WiFi

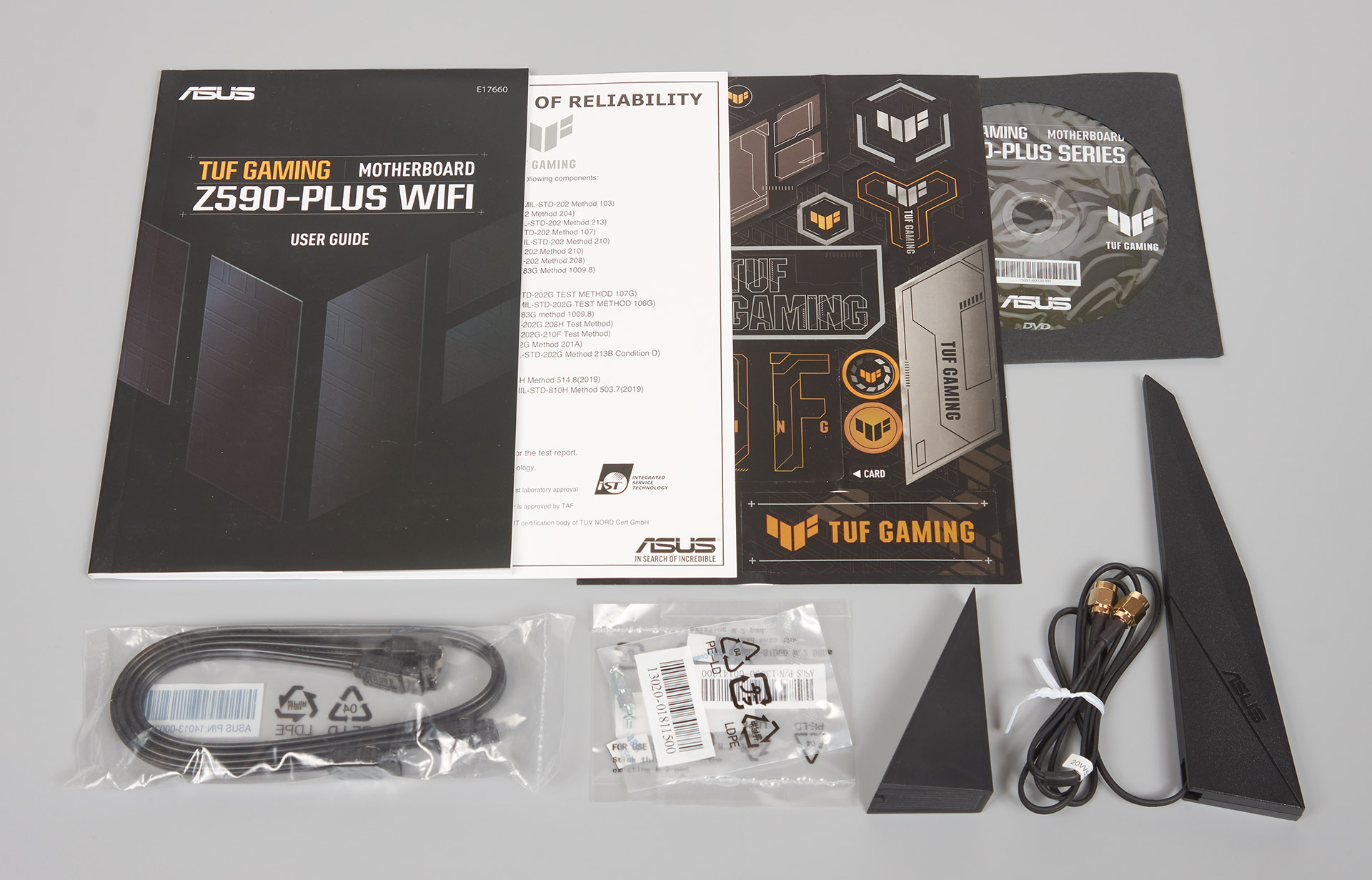

Комплектация:

  • краткое руководство пользователя (на английском языке);
  • сертификат качества (надёжности) TUF-компонентов;
  • комплект наклеек с различными изображениями серии TUF Gaming, в том числе и для кабелей;
  • диск с драйверами и фирменным ПО;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • комплект из пары винтов и стоек для устройств формата M.2;
  • три резиновые прокладки под накопители M.2 с клейкой основой;
  • выносная антенна с возможностью фиксации лишь одного положения, вдоль длинной грани встроен магнит с небольшим эффектом притяжения.

ASUS TUF Gaming Z590-Plus WiFi

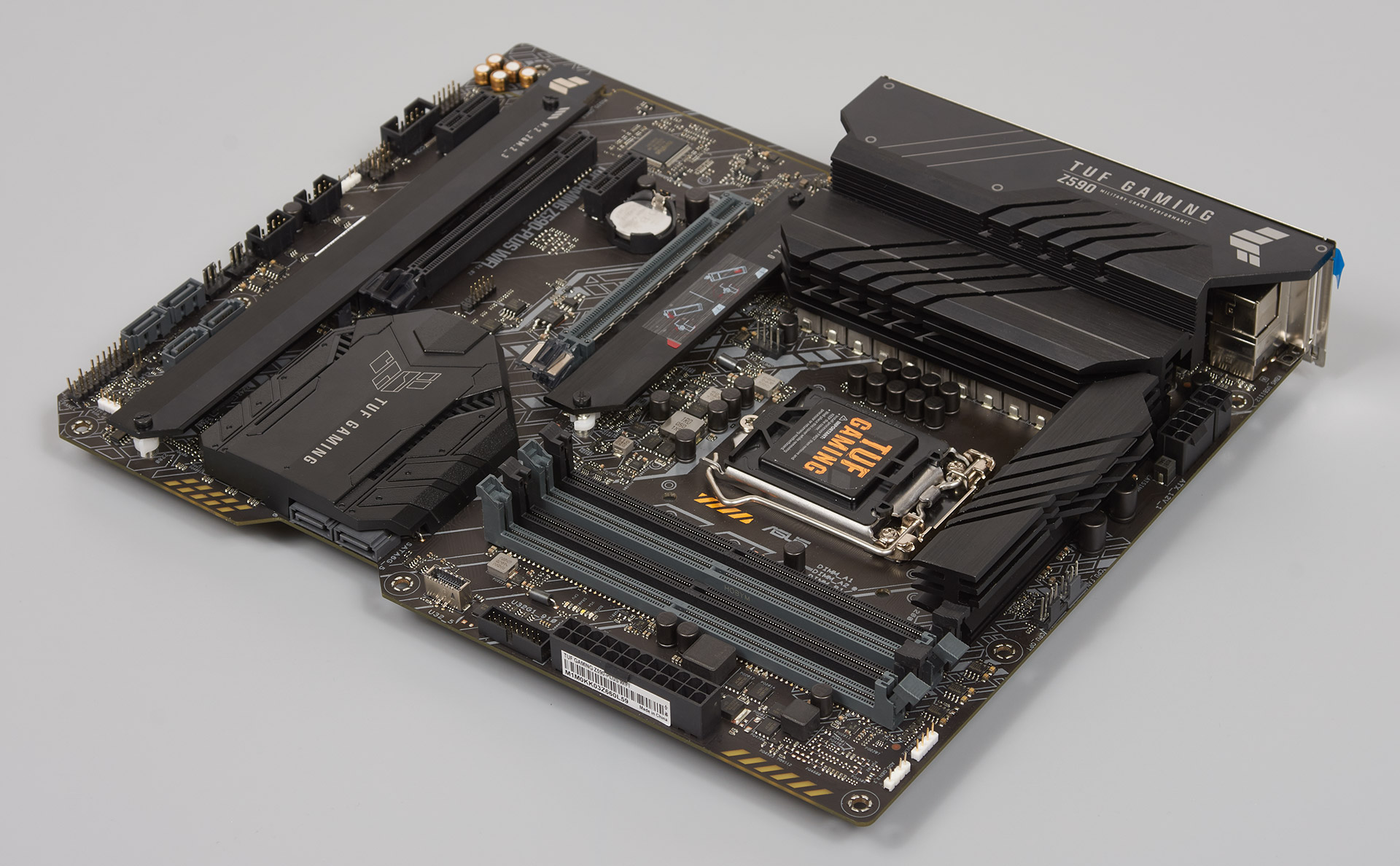

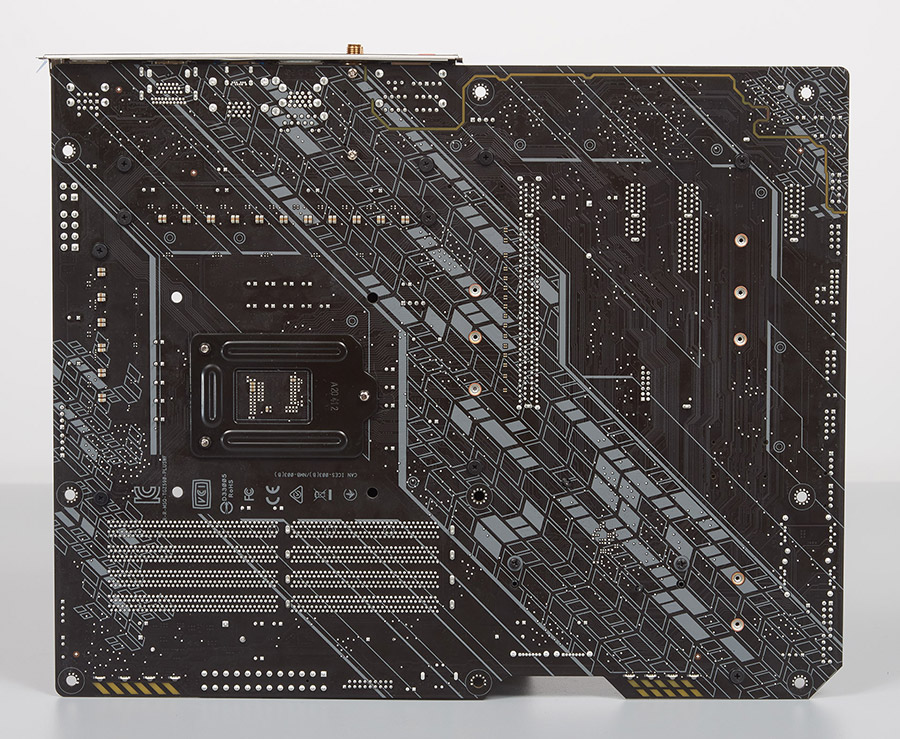

Внешний вид

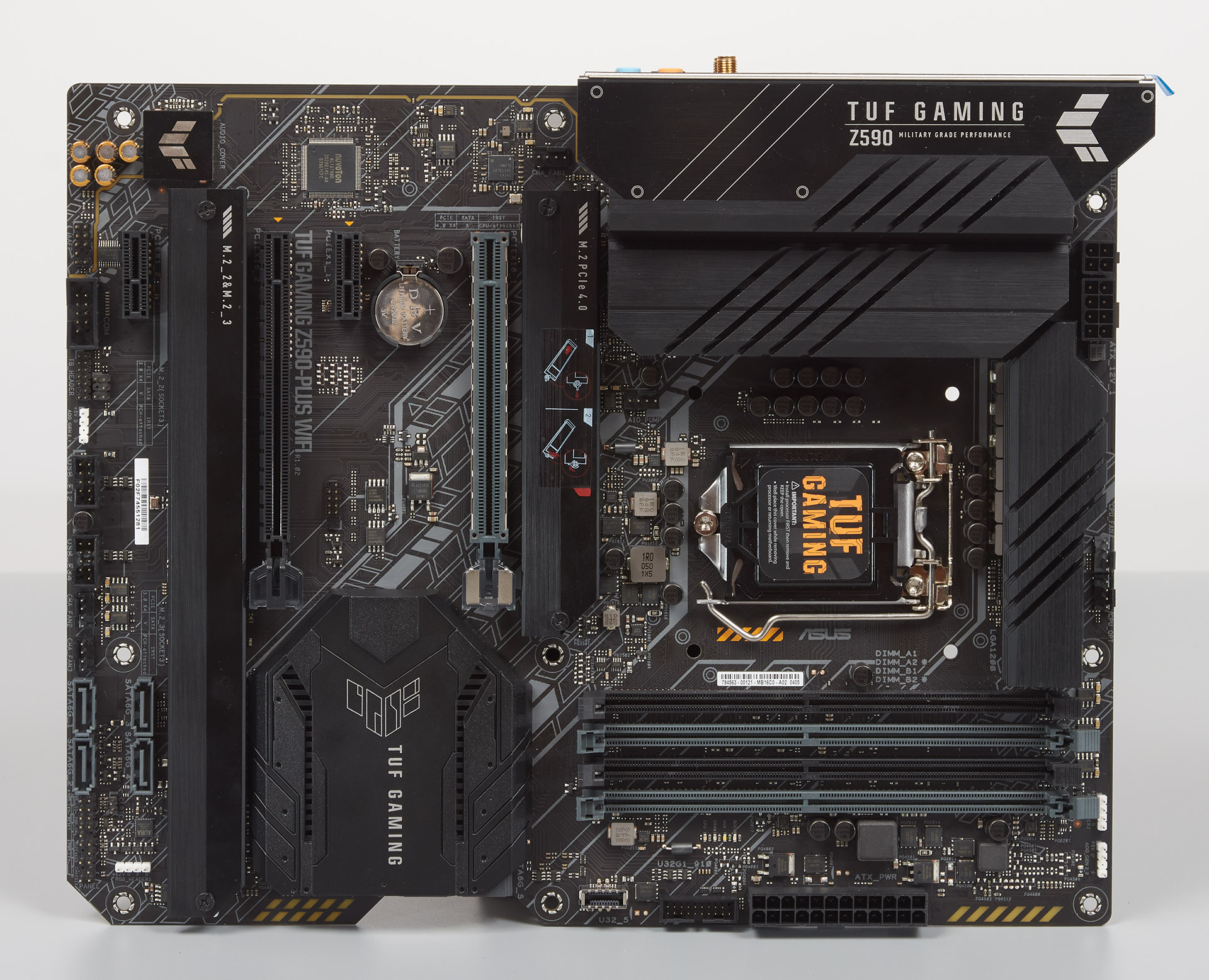

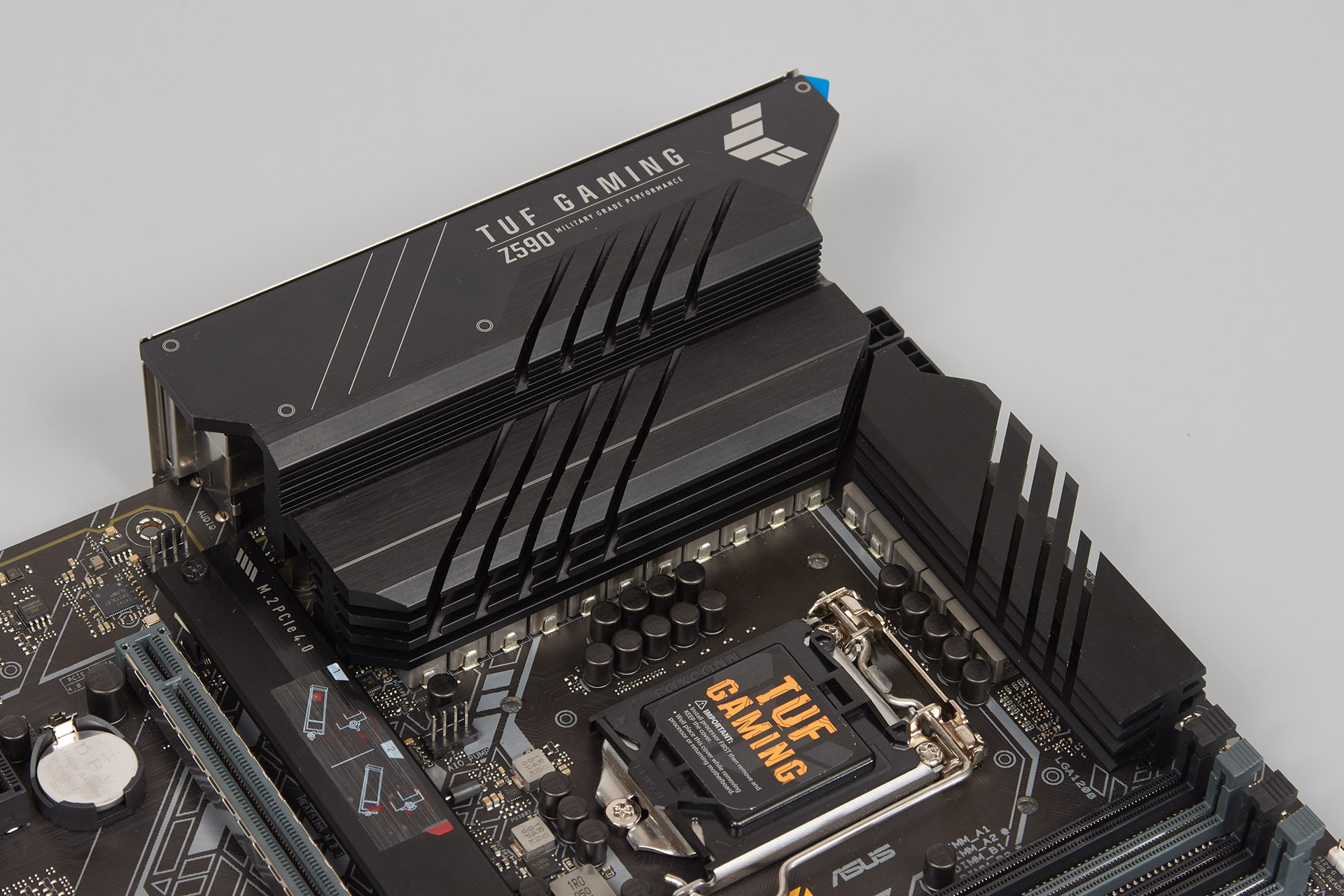

Элементы оформления стали максимально строгими, утратив пестроту, хотя для декорирования предусмотрены фирменные наклейки. Основной радиатор VRM заметно увеличился, «наползая» на порты ввода-вывода сзади. Нет кнопок или переключателей, а вот для диагностики состояния системы предусмотрен фирменный комплекс Q-LED.

ASUS TUF Gaming Z590-Plus WiFi

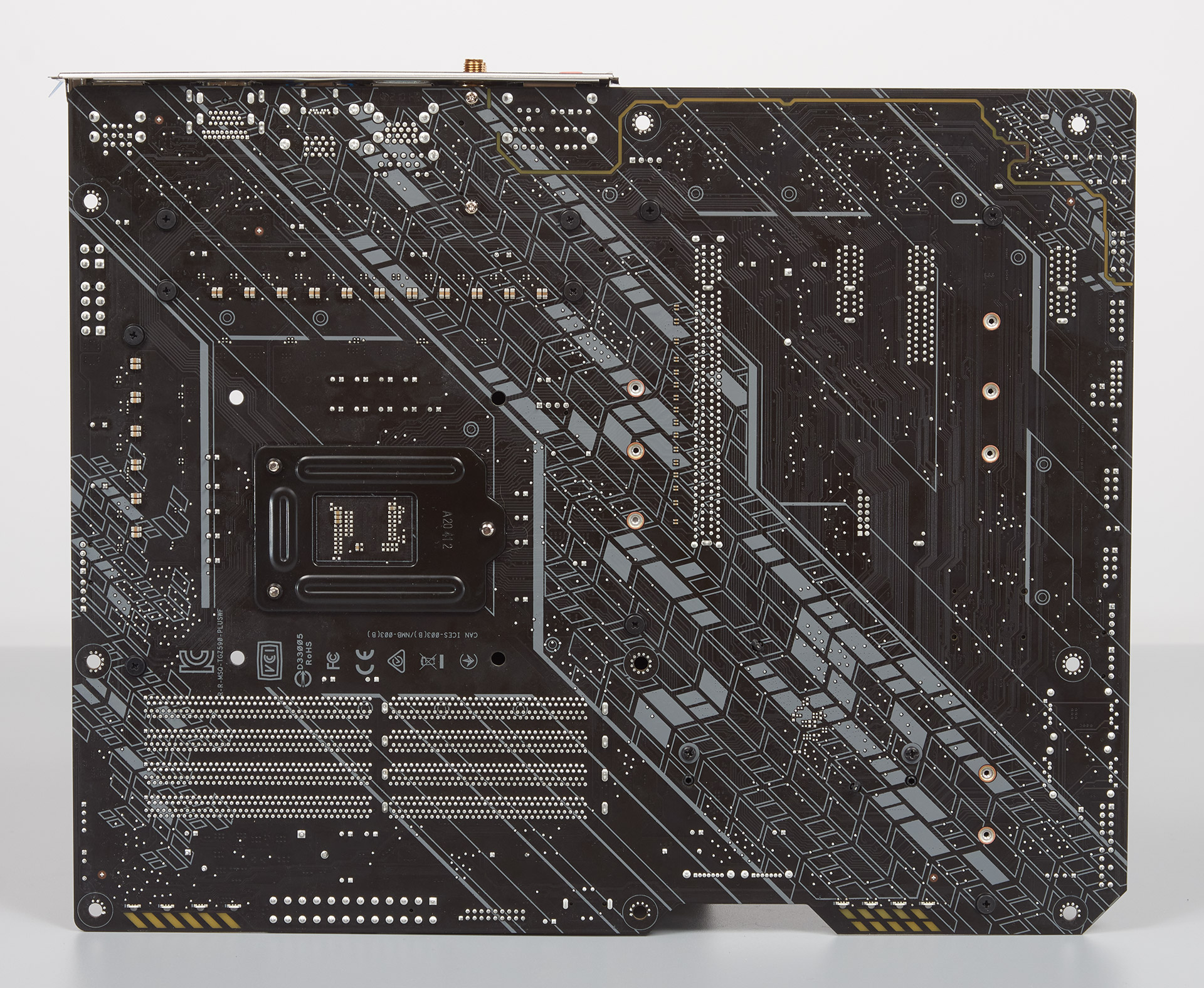

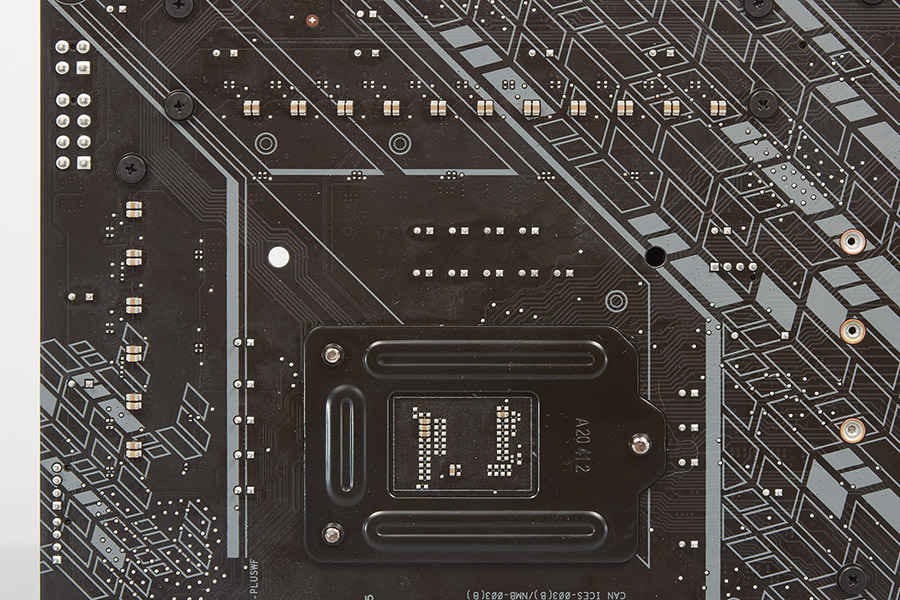

Все навесные элементы используют винтовое крепление, кроме радиатора чипсета.

ASUS TUF Gaming Z590-Plus WiFi

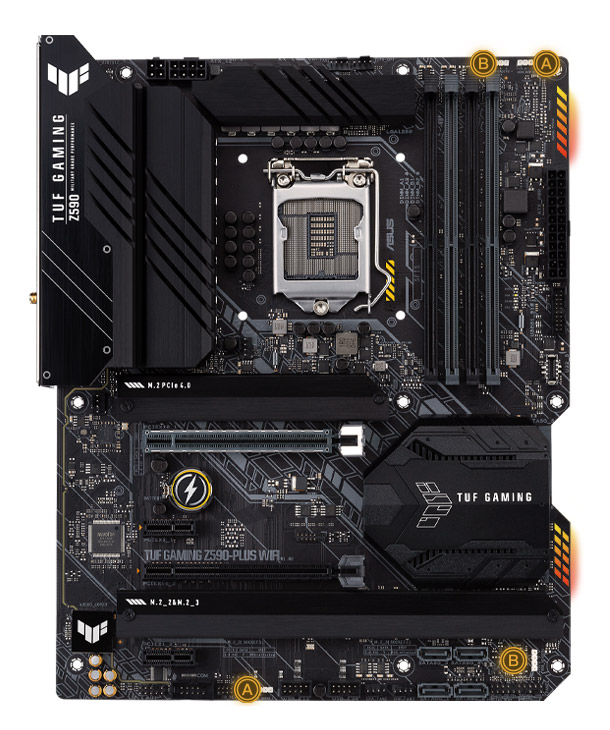

Светящиеся правые углы устройства сможет дополнить стороннее дополнительное оборудование RGB LED, управление которым возможно через фирменную среду Armoury Crate (Aura Sync) и четыре разнотипные контактные площадки.

ASUS TUF Gaming Z590-Plus WiFi

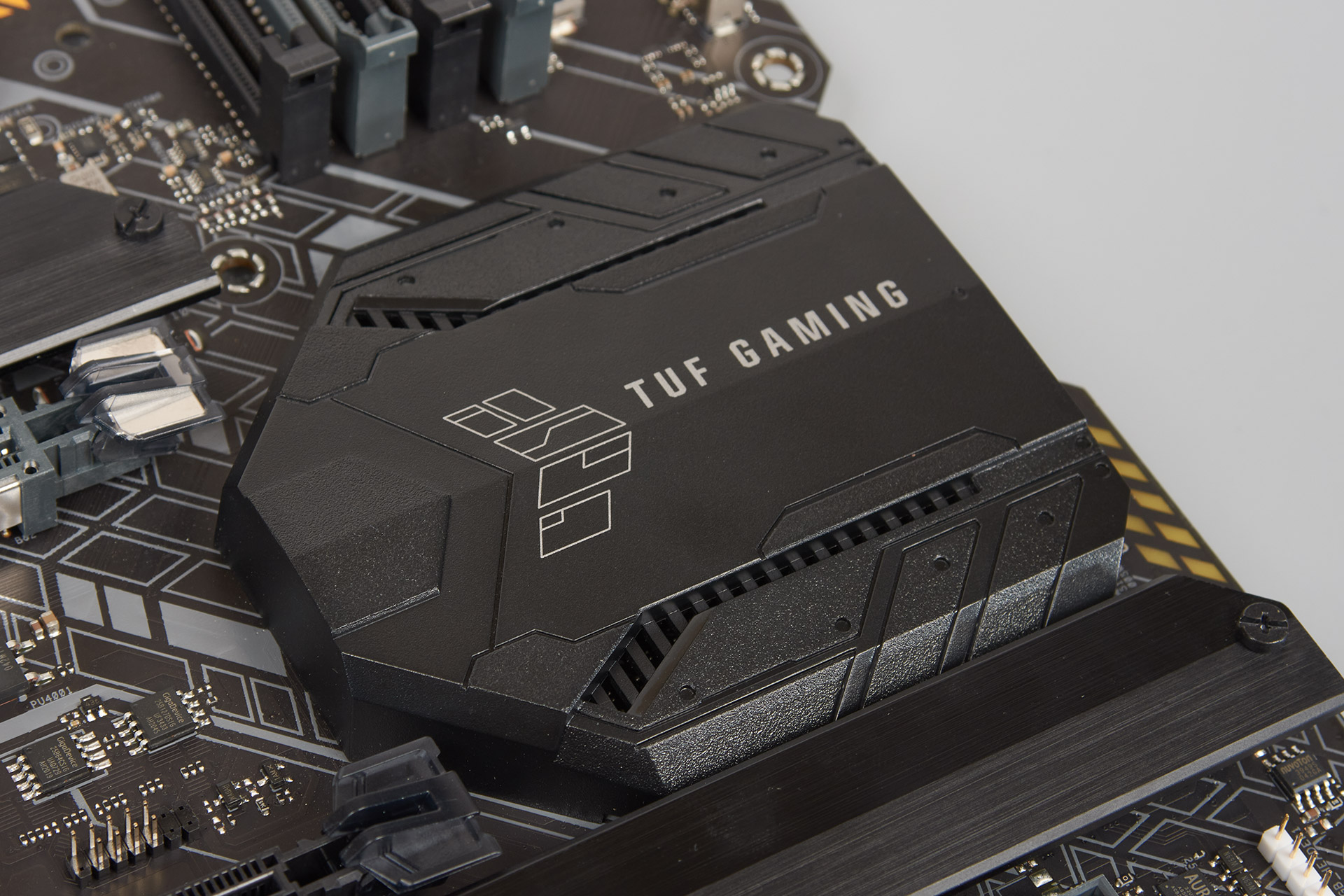

Как и в предшествующей модели прошлого поколения, радиатор чипсета прикрыт декоративным элементом, его, в случае желания, можно демонтировать. Острой необходимости в этом нет, поскольку температура чипа за всё время экспериментов никаких нареканий не вызывала.

ASUS TUF Gaming Z590-Plus WiFi

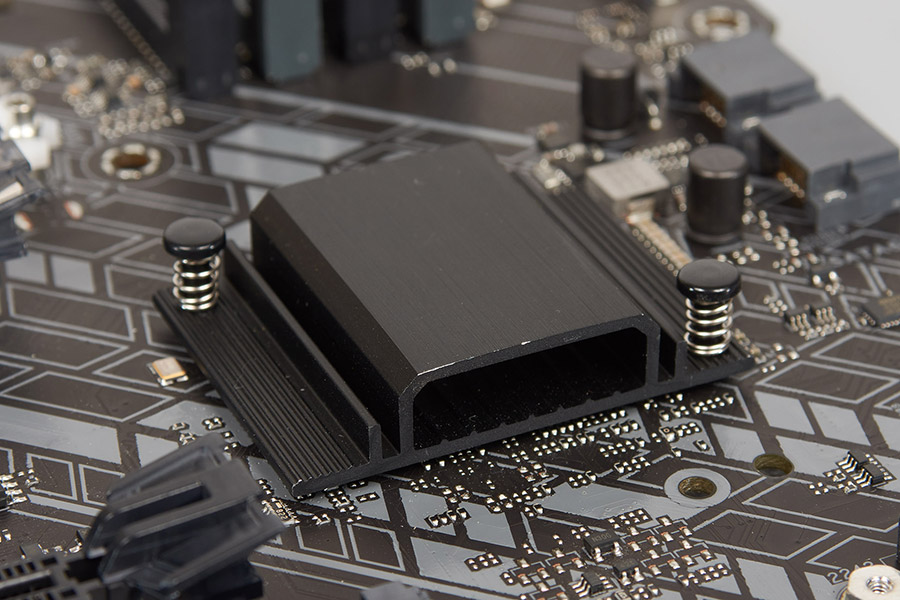

Сам охладитель фактически тот же, что использовали и тогда. Простой, но подходящий.

ASUS TUF Gaming Z590-Plus WiFi

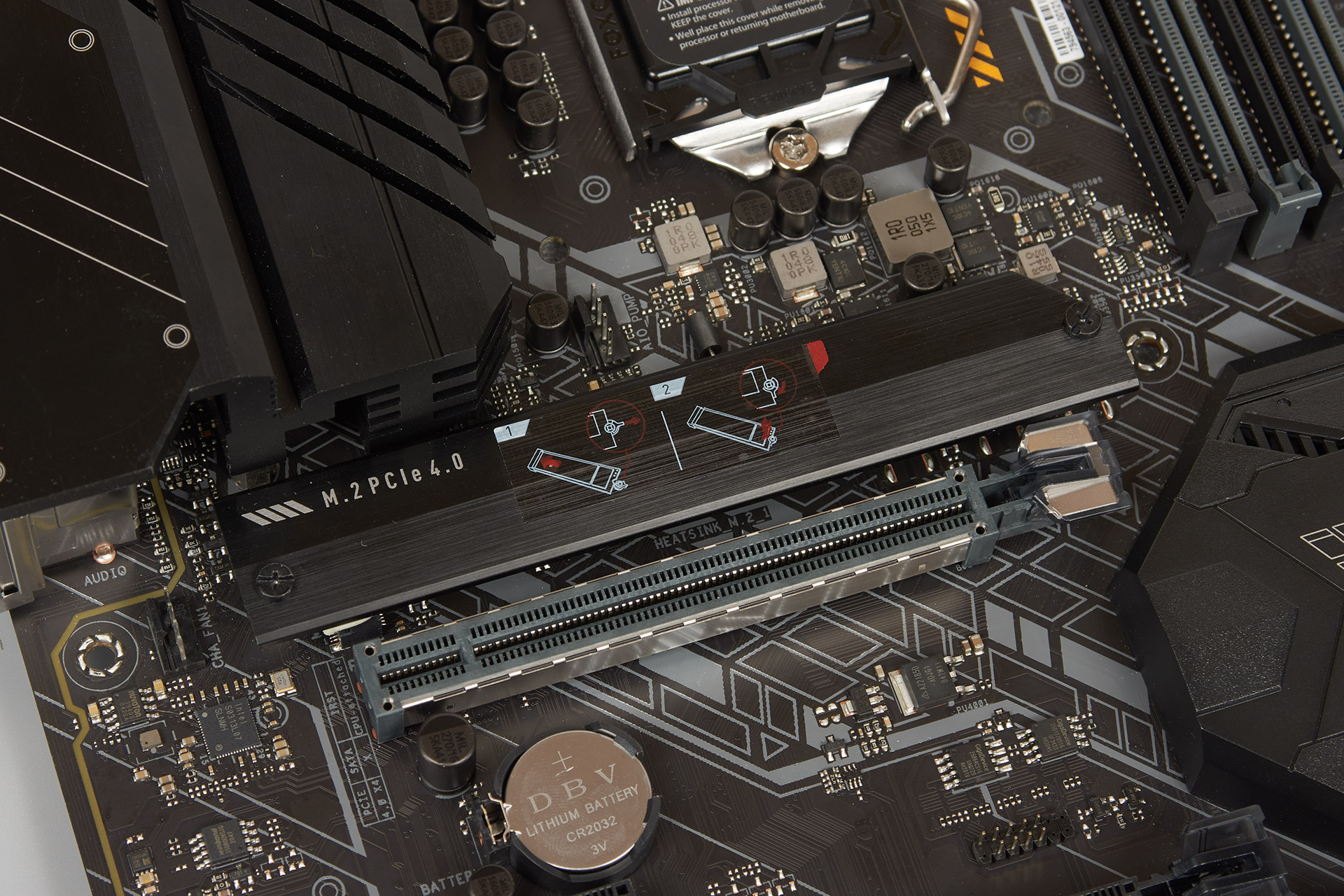

Верхний M.2 будет работать исключительно с процессорами Rocket Lake-S и линиями PCI-E 4.0 x4 от сокета.

ASUS TUF Gaming Z590-Plus WiFi

Посадочное место подразумевает монтаж устройств самой разной длины, включая формфактор 22110.

ASUS TUF Gaming Z590-Plus WiFi

Нижний охладитель ответственен сразу за два слота. Легенды для накопителей не перекрываются для чтения, что облегчает взаимодействие с продуктом.

ASUS TUF Gaming Z590-Plus WiFi

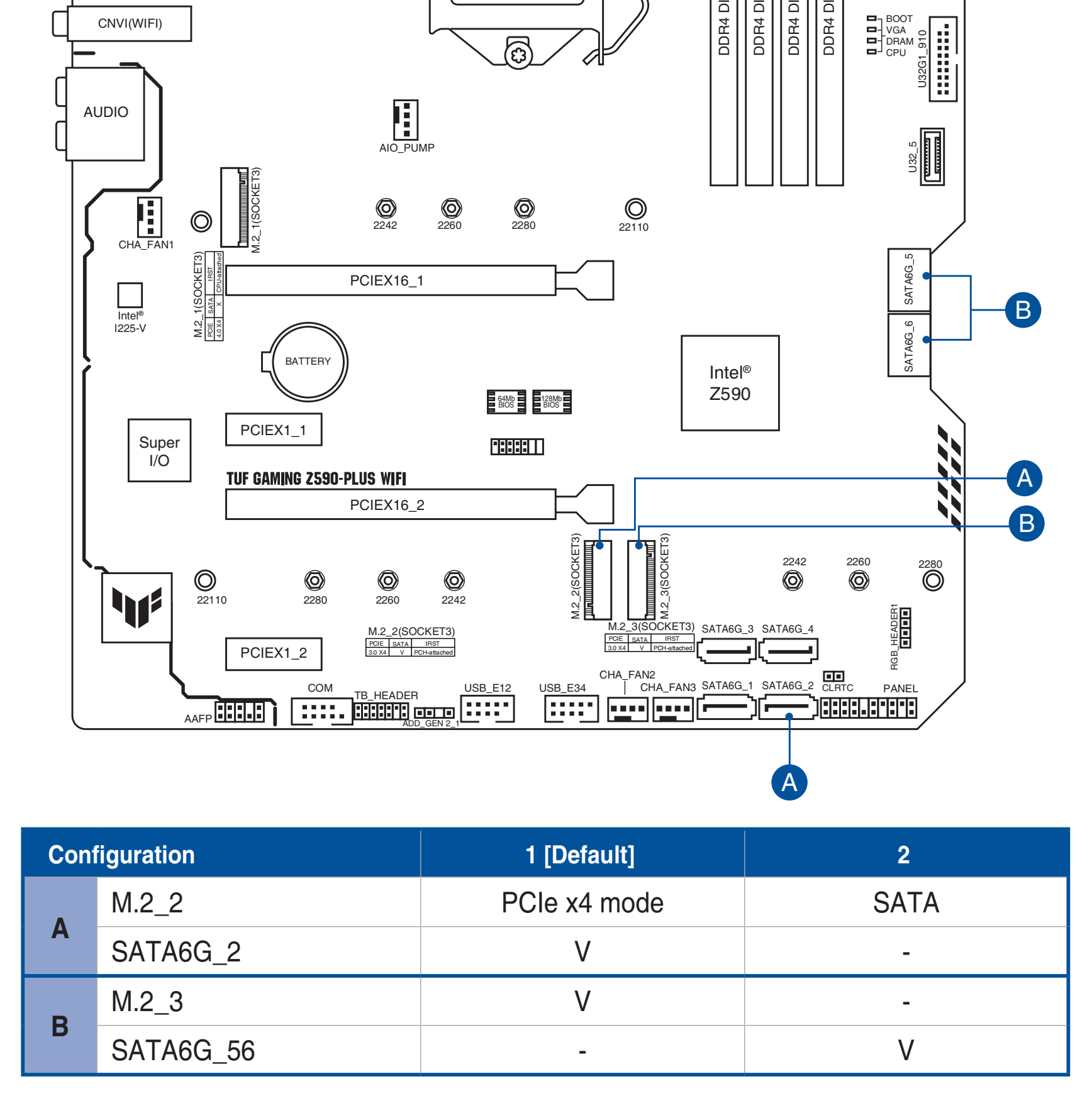

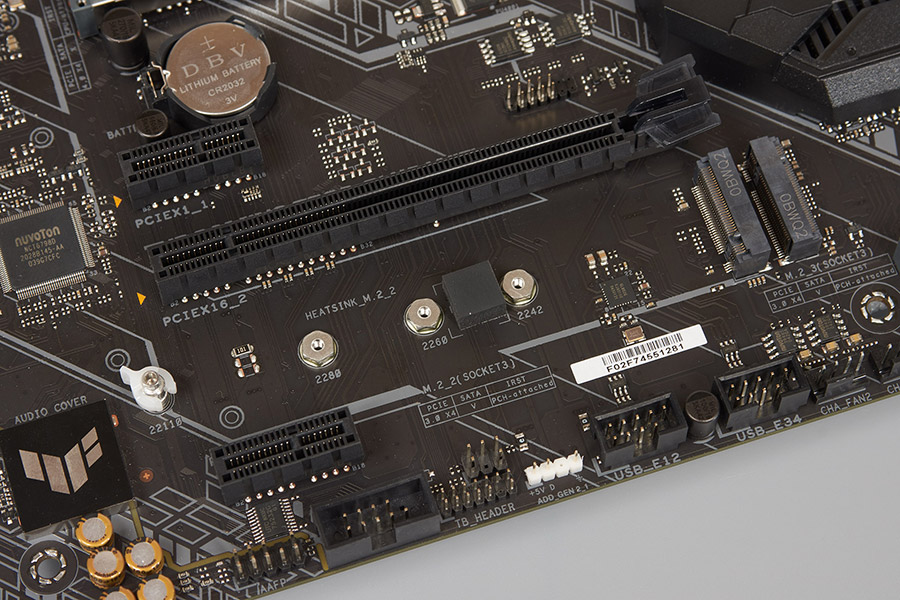

Здесь уже ресурсы не монопольные, о чём упоминалось во вступлении, а в руководстве пользователя есть всё необходимое для понимания этого вопроса. Стоит отметить: суммарная работа трёх M.2 осуществима за счёт классических выходов SATA, как и в прочих продуктах.

ASUS TUF Gaming Z590-Plus WiFiASUS TUF Gaming Z590-Plus WiFiASUS TUF Gaming Z590-Plus WiFi

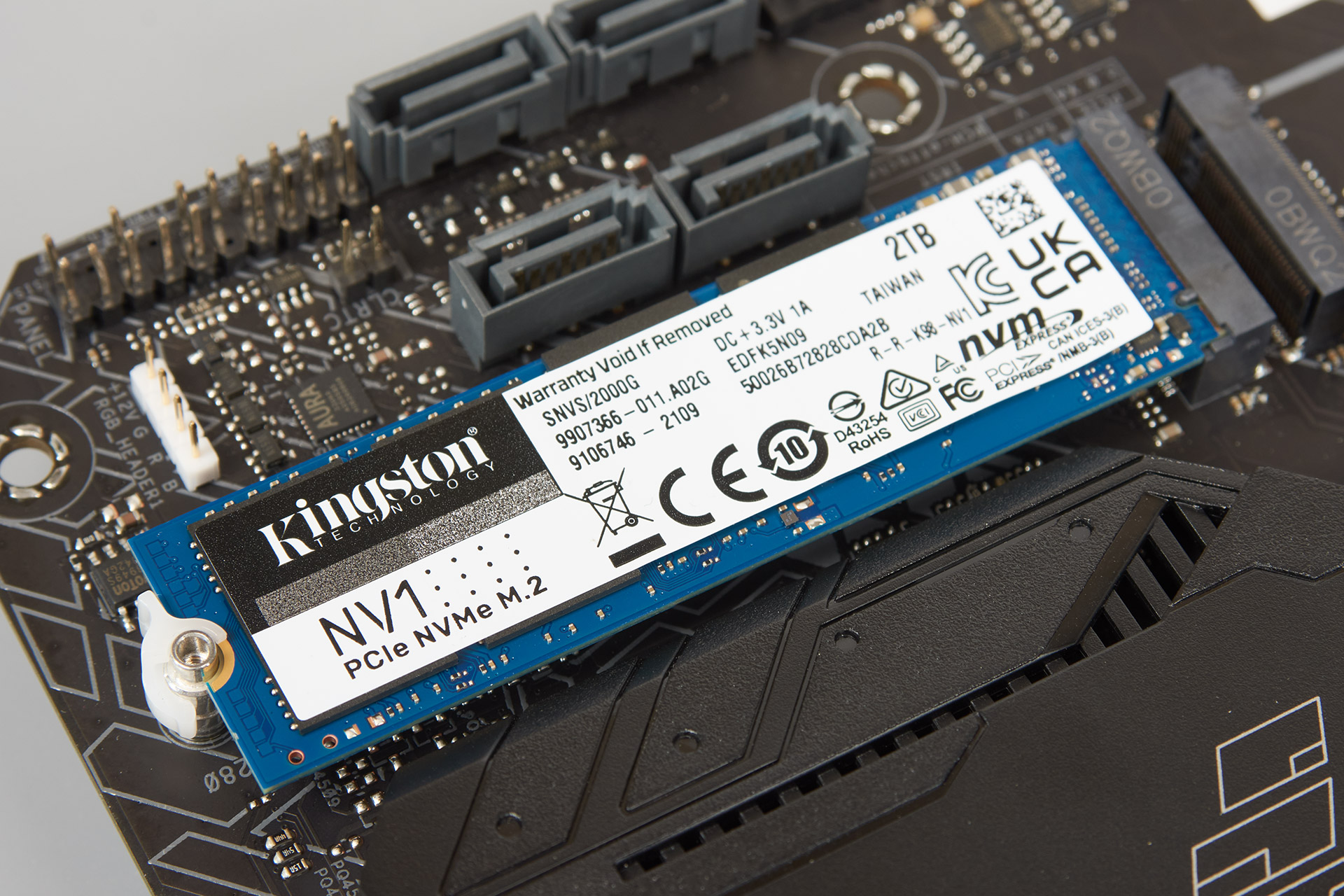

Выделю наличие удобных M.2 Q-Latch, позволяющих провести фиксацию устройств по месту без отвёртки.

ASUS TUF Gaming Z590-Plus WiFi

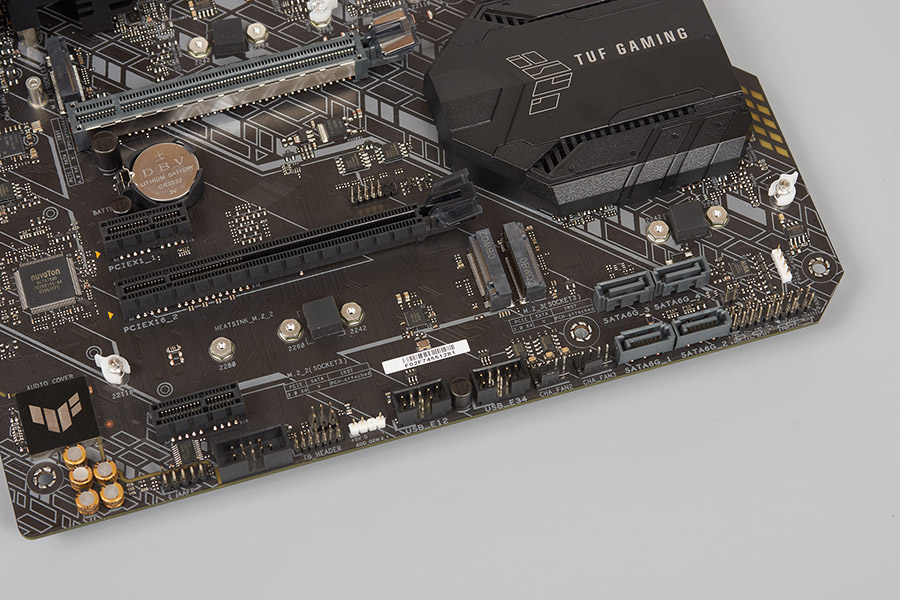

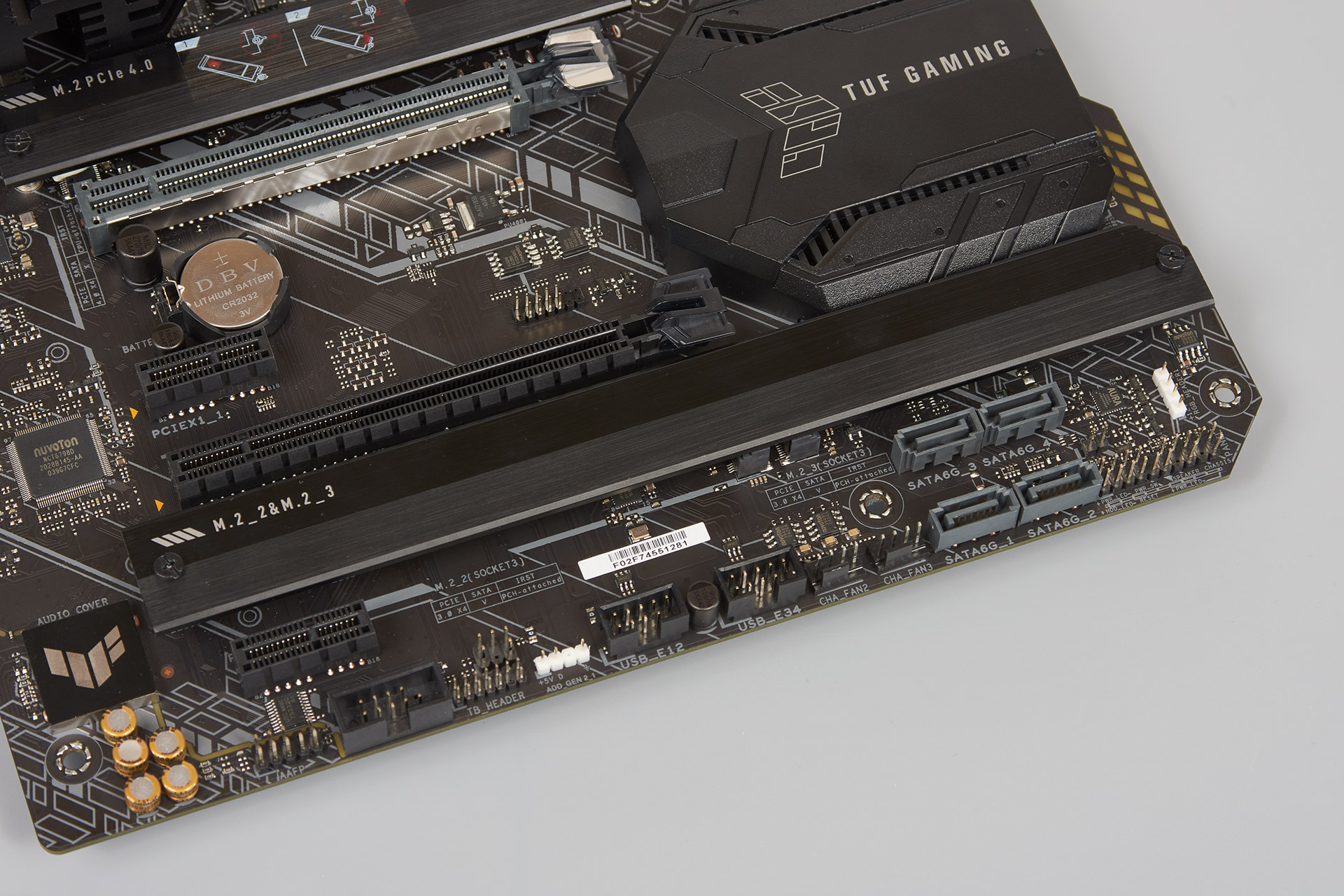

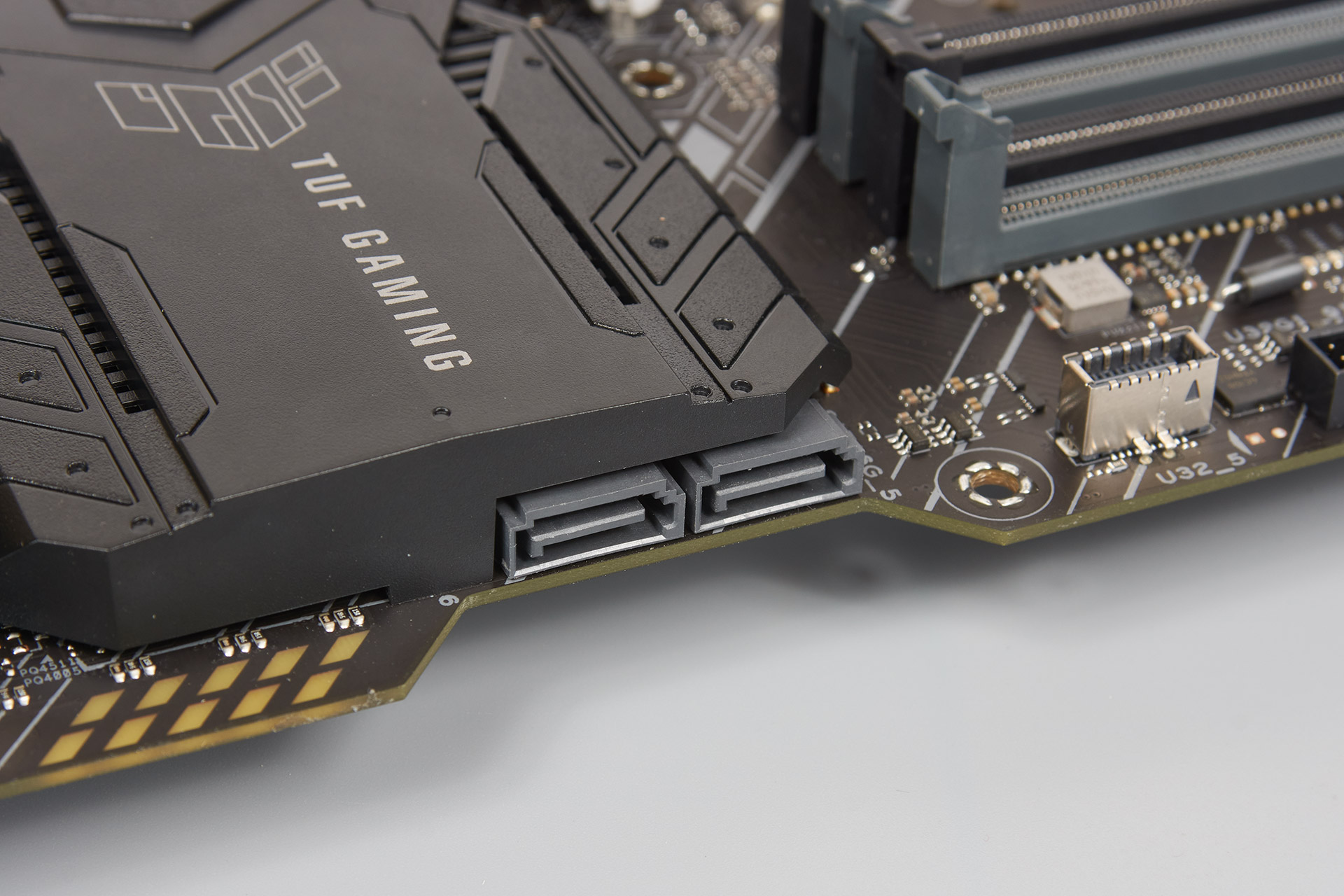

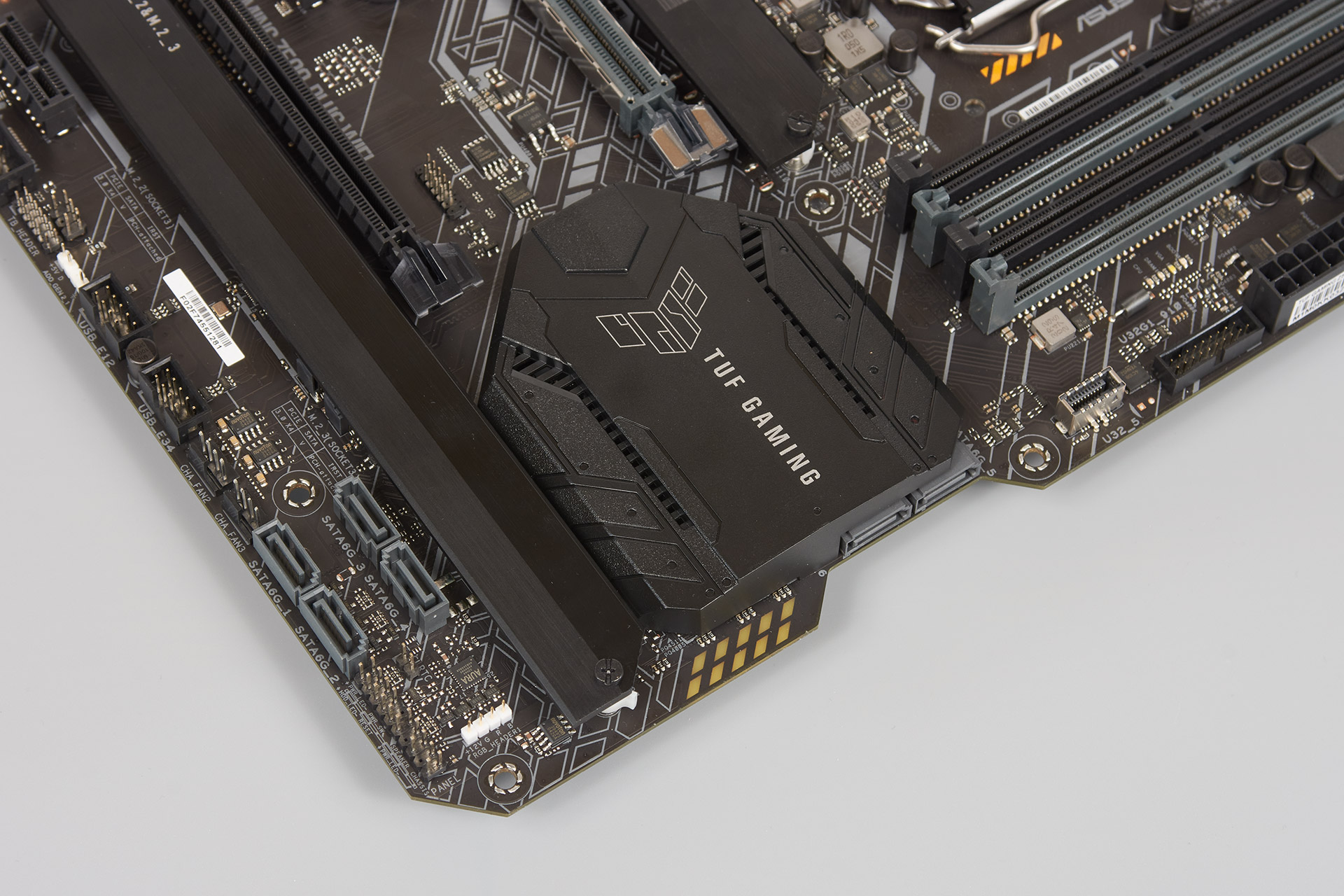

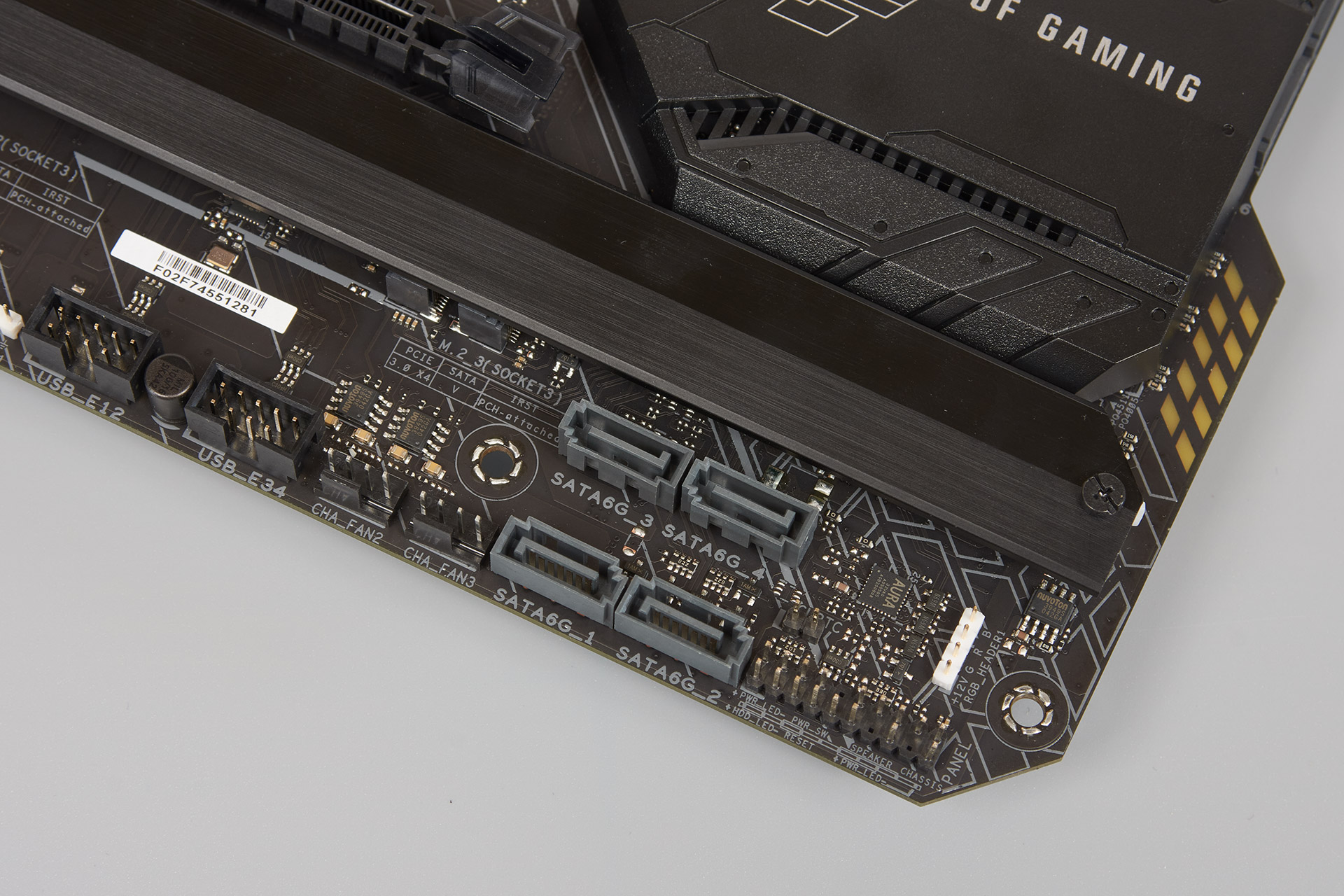

Четыре поперечных SATA находятся близь правого нижнего угла.

ASUS TUF Gaming Z590-Plus WiFi

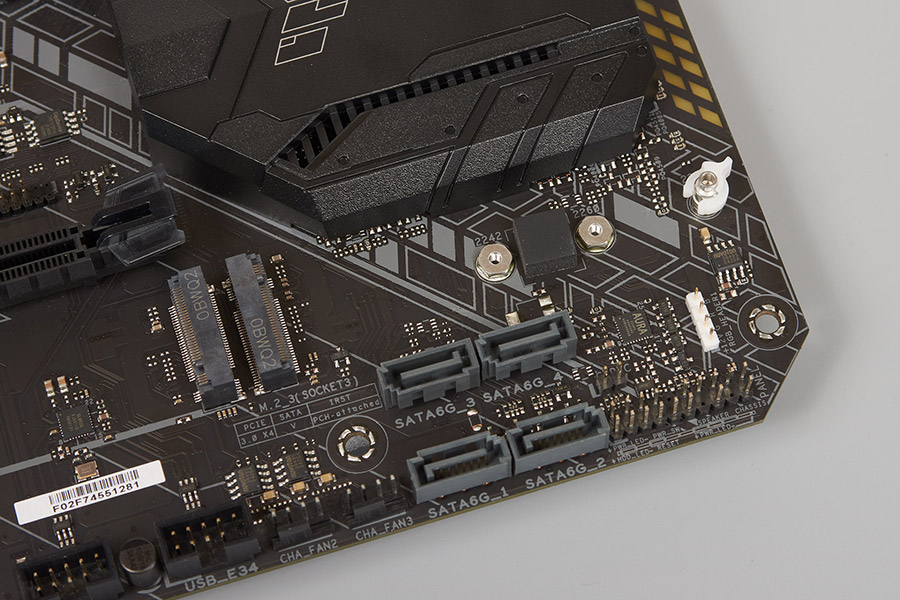

Ещё два продольных расположились у правой грани, рядом с чипсетом.

ASUS TUF Gaming Z590-Plus WiFi

Для корпусных выходов USB предусмотрены: гнездо под симметричный порт поколения 3.2 Gen 1, площадка для пары классических выходов той же версии, а ещё четыре группы контактов под классические 2.0. Общее число вполне стандартно и достаточно для нынешних реалий.

ASUS TUF Gaming Z590-Plus WiFi

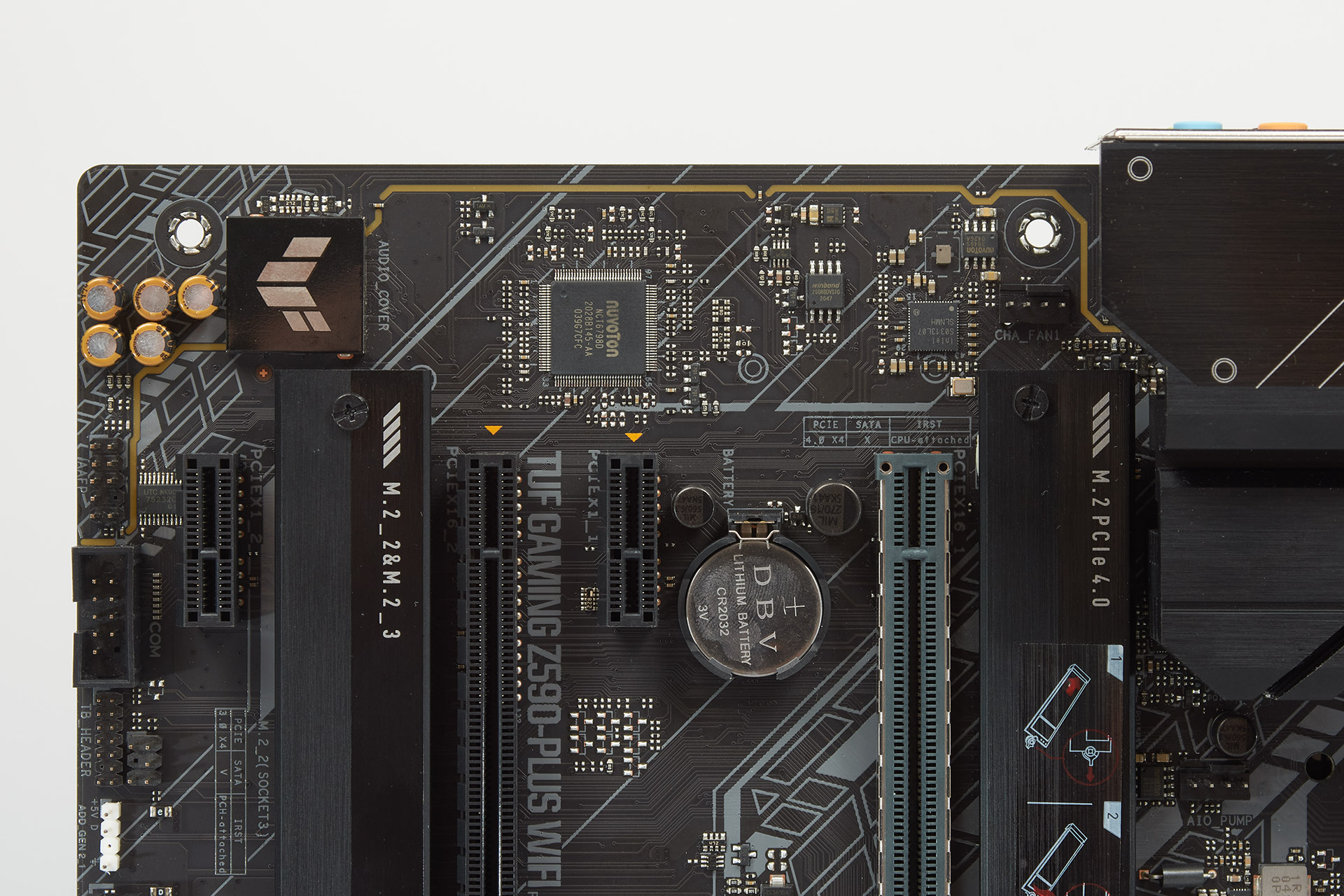

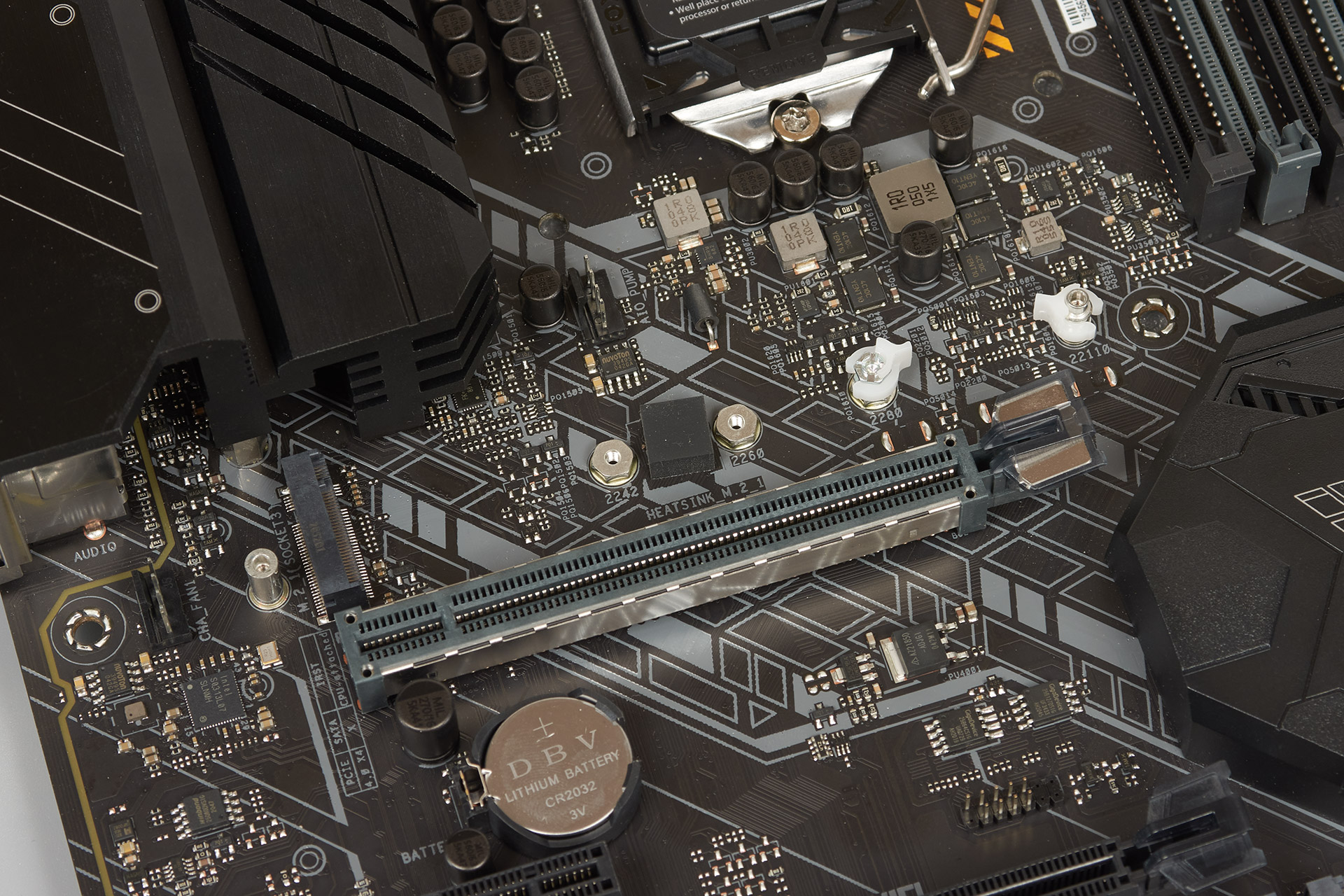

Расположение слотов M.2 достаточно необычно, ценой за эксклюзивность такого дизайна выступила схема расположения и число обычных слотов PCI-E. Их всего три, что больше присуще изделиям более компактных размеров. Потому приверженцам использования дополнительных контроллеров следует учесть этот аспект заранее. Под рядовыми я имею в виду чёрного цвета, взаимодействующих с Intel Z590.

ASUS TUF Gaming Z590-Plus WiFi

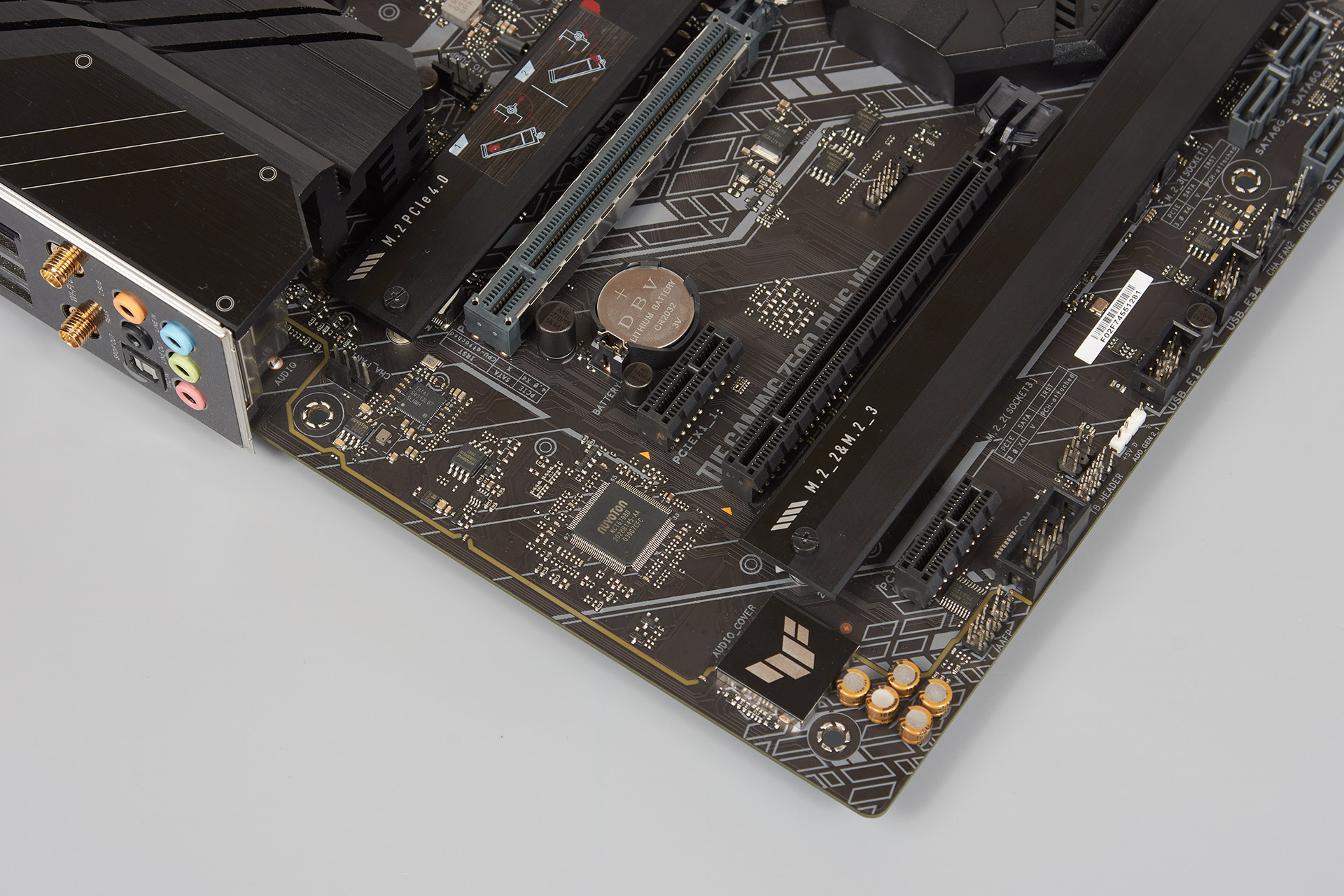

Звуковая подсистема имеет традиционное толкование для устройств TUF Gaming. Под защитным колпаком есть не старший кодек от Realtek, а помогать ему будут особые аудиоконденсаторы. Дополнительных чипов вроде ОУ нет.

ASUS TUF Gaming Z590-Plus WiFi

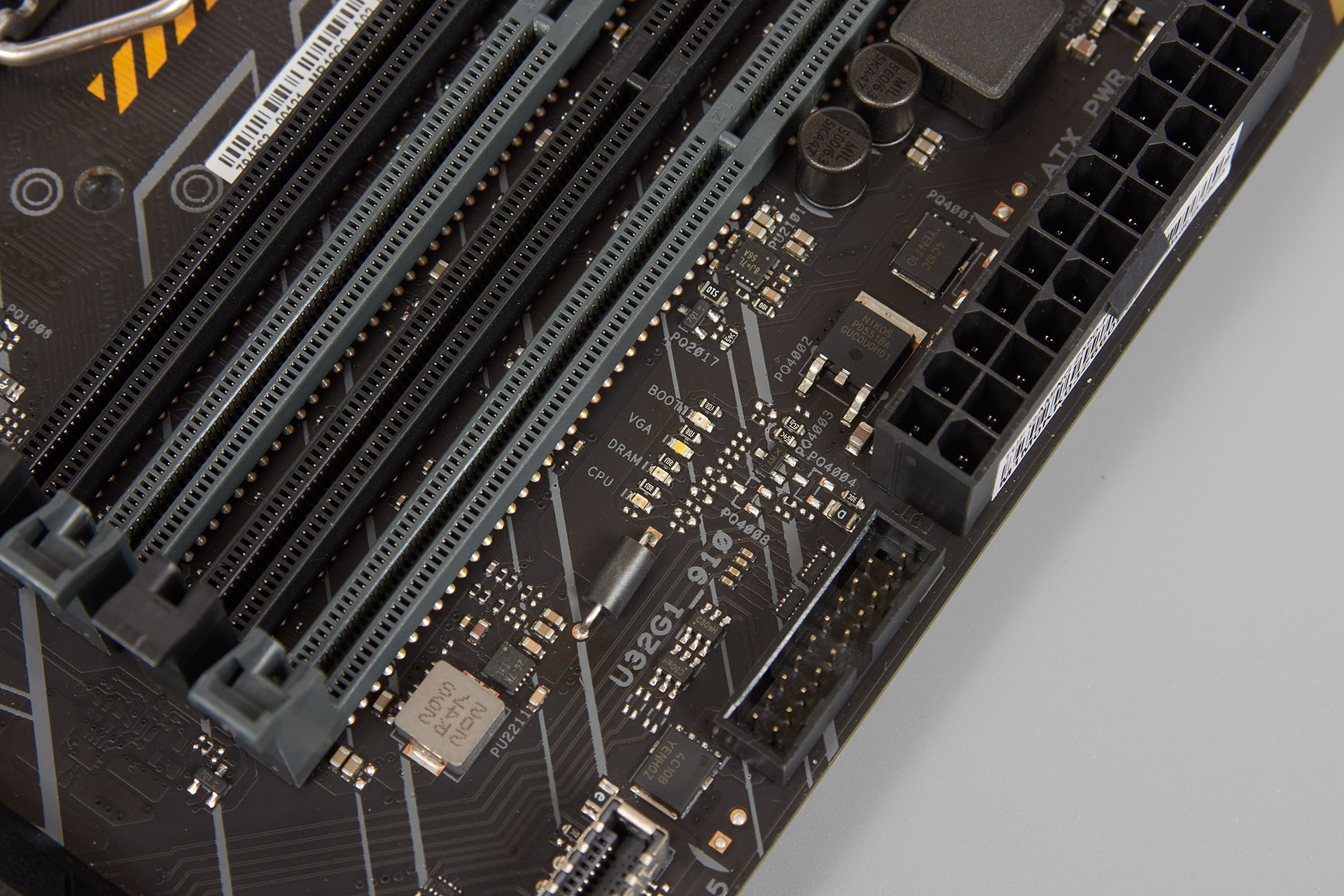

Четыре разноцветных индикатора из состава Q-LED в этот раз расположились ближе к гнёздам ОЗУ. Никаких трудностей у меня с определением состояния системы не возникало.

ASUS TUF Gaming Z590-Plus WiFi

Несмотря на приличные размеры и вес радиатора, инженеры предусмотрели изгиб профиля для обеспечения совместимости с габаритными системами охлаждения, тут прежде всего я подразумеваю многосекционные кулеры. С ними возможен сильно усложнённый доступ к площадке AIO_PUMP, но её целевое предназначение другое и вот уже вместе с СЖО место расположения вопросов не вызывает.

ASUS TUF Gaming Z590-Plus WiFi

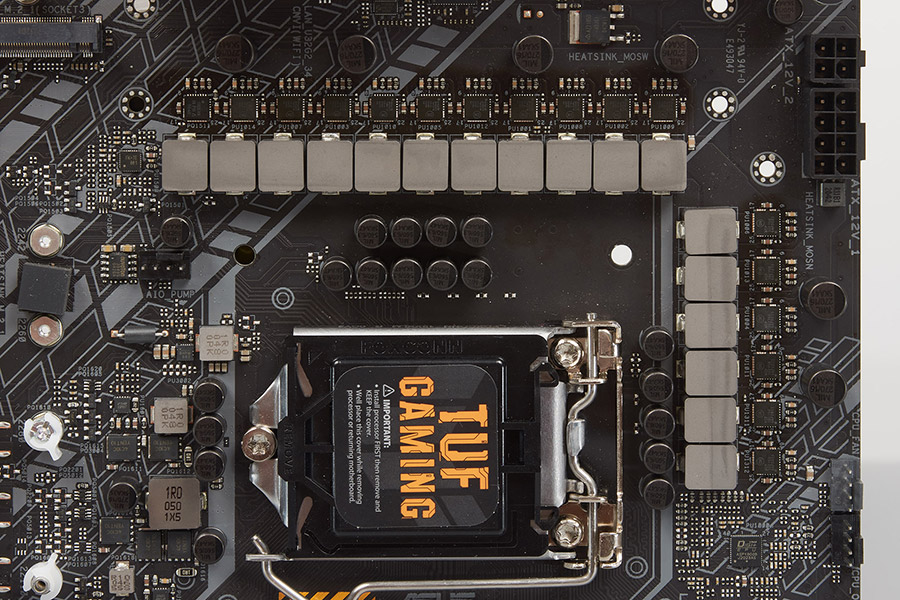

Ожидаемо усилена подсистема питания. Во главе находится ШИМ-контроллер ASP1900B, две сборки нужны для напряжения ГП, а 14 штук стабилизируют CPU Voltage. Удвоителей не видно, по всей видимости, схема обретает вид «7+1 фаза» с удвоенным числом элементов в каждом канале. Элементы — NCP302150 от ON Semiconductor. Традиционно им помогают конденсаторы «военного» класса надёжности, рассчитанные на пять тысяч часов работы в условиях повышенных температур. Почему-то их число меньше, чем было изначально предусмотрено, о чём недвусмысленно повествуют посадочные места на маске платы. Richtek RT3651EF отвечает за функцию формирования SA Voltage, в цепь входит одна сборка от Vishay Intertechnology в лице SiC639. Дуплет uP1540P необходим для вспомогательных IO и IO 2 Voltage. В первом случае используется два транзистора, а во втором — три, очевидно, усилено нижнее плечо. Все пять транзисторов идентичны и это продукты от ON Semiconductor с маркировкой 4C10C. Можно сделать вывод о созданном солидном запасе под разгонные эксперименты всех компонентов и узлов ПК.

ASUS TUF Gaming Z590-Plus WiFiASUS TUF Gaming Z590-Plus WiFi

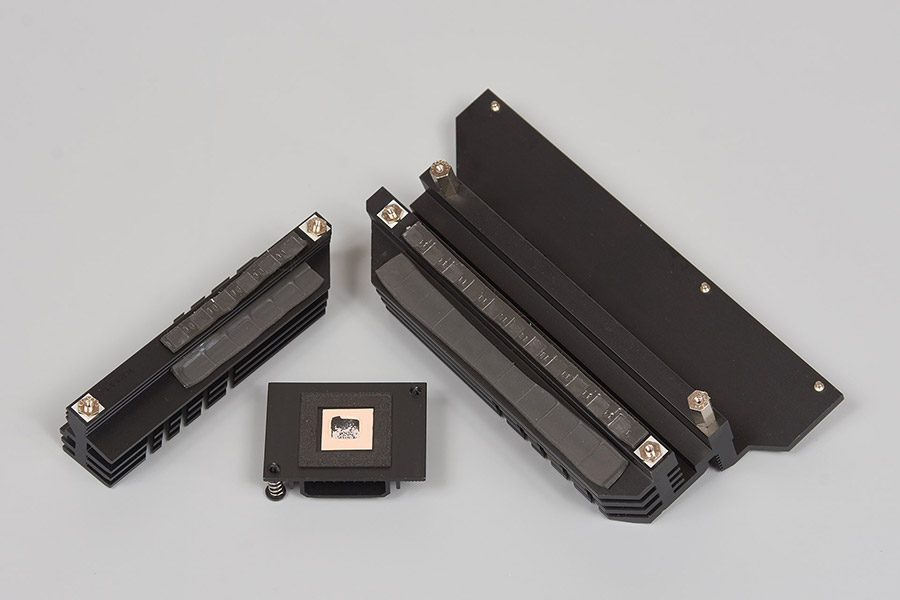

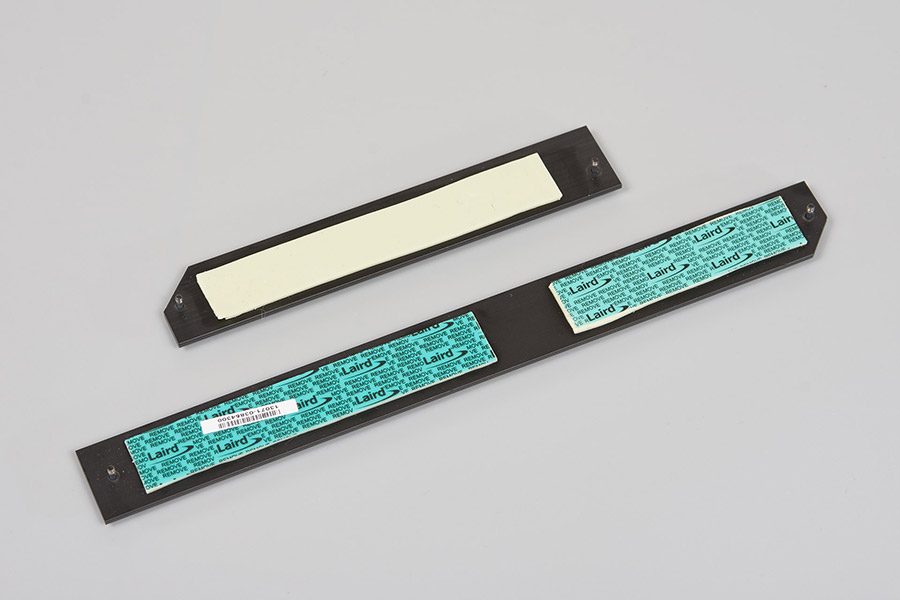

Четыре штуки винтовых точек опоры — такое не каждый день увидишь на радиаторе цепей питания для одной стороны платы. В надёжности фиксации сомневаться не приходится. Нет проблем со всеми термопрокладками, придраться можно лишь к одной для дросселей, но хорошо то, что она там вообще предусмотрена. У каждого из трёх возможных накопителей M.2 будет своя индивидуальная единица.

ASUS TUF Gaming Z590-Plus WiFiASUS TUF Gaming Z590-Plus WiFi

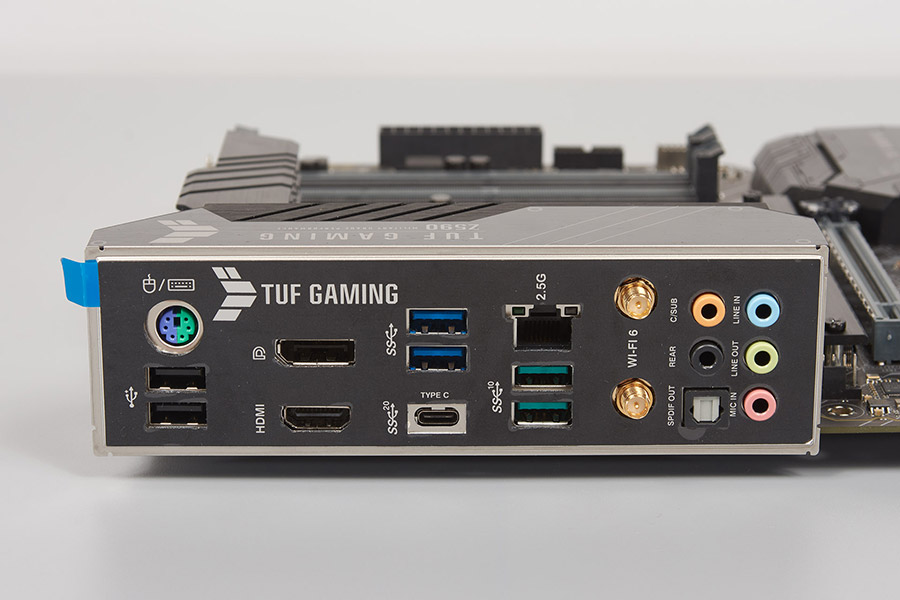

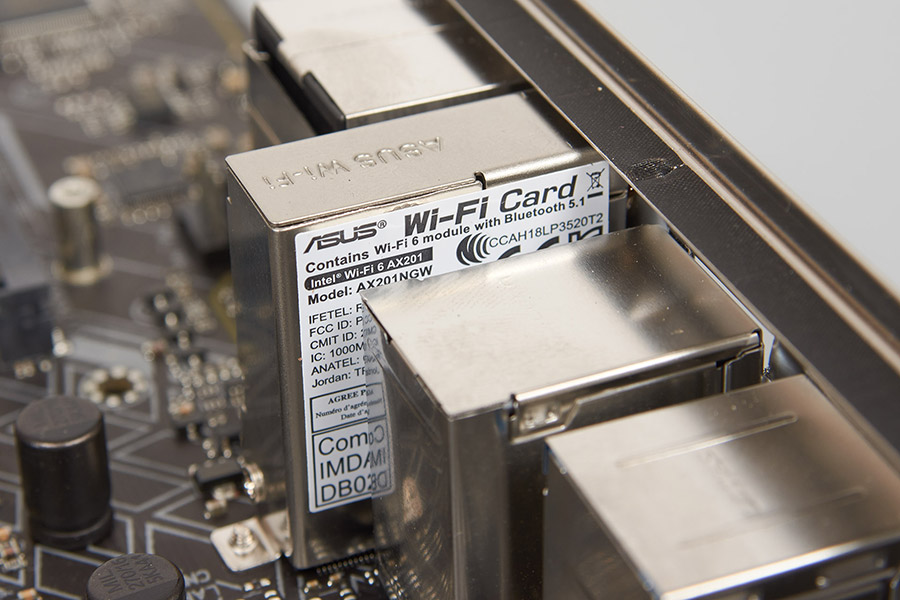

На задней панели число выходов USB теперь на одну штуку больше, чем у модели на базе Intel Z490, что можно считать шагом вперёд. Общее наполнение вполне достаточно для современной материнской платы. Различные вспомогательные кнопки нужно искать в продуктах из серий подороже. Сетевые контроллеры поддерживают скоростные типы соединений, мало знакомые украинскому пользователю, оба относятся к продуктам компании Intel, что также прибавляет баллов TUF Gaming Z590-Plus WiFi.

ASUS TUF Gaming Z590-Plus WiFiASUS TUF Gaming Z590-Plus WiFi
