Обзор материнской платы ASUS TUF Gaming X570-Plus. Промышленная эксплуатация

В иерархии устройств ASUS на базе хаба AMD X570 нынешний гость лаборатории находится на ступеньку ниже прежде рассмотренной модели Prime X570-Pro. Сохранив мощный VRM, инженеры переработали остальные составляющие. Здесь исключили возможность деления процессорных линий PCI-E между парой слотов x16.

ASUS TUF Gaming X570-Plus

Отсутствуют также кнопка пуска изделия и гнездо на плате для кабеля USB наиболее современной версии 3.2 Gen2 (под симметричное гнездо на корпусе). Однако набор выходов SATA увеличился до восьми штук. Существует версия с предустановленным адаптером беспроводных сетей, но мы рассмотрим более дешёвый вариант, основные характеристики находятся в таблице ниже.

Модель ASUS TUF Gaming X570-Plus
Официальная страница продукта в Сети asus.com
Чипсет AMD X570
Процессорный разъём AMD AM4
Процессоры AMD Series: Ryzen 3, Ryzen 5, Ryzen 7, Ryzen 9
Память 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/2933*/3000*/3200*/3400*/3466*/4400*(OC), максимум 128 ГБ
Слоты PCI-E 1 x PCI Express 4.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x8) — APU
1 x PCI Express 4.0 x16 (x4) — X570
3 x PCI Express 4.0 x1 — X570
M.2 1 x PCI Express 4.0 x4, SATA (Key M, 2242/2260/2280/22110) — Ryzen 3rd Gen CPU
1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — Ryzen 2nd Gen CPU
1 x PCI Express 4.0 x4, SATA (Key M, 2242/2260/2280/22110) — X570
Встроенное видеоядро (в APU) Radeon Series: Vega
Видеоразъёмы DisplayPort, HDMI 1.4b
Количество подключаемых вентиляторов 6x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 3 х 3.2 Gen2 (3 разъёма на задней панели (1x C), X570)
4 х 3.2 Gen1 (4 разъёма на задней панели, CPU/APU)
2 х 3.2 Gen1 (разъёмов на задней панели нет, X570)
4 x 2.0 (разъёмов на задней панели нет, X570)
VR Ready +
Serial ATA 8 x SATA 6 Гбит/с (X570)
RAID 0, 1, 10 (SATA, X570)
Встроенный звук Codec — S1200A (Realtek)
S/PDIF Оптический (выход)
Сетевые возможности Realtek L8200A (Gigabit Ethernet)
COM 1 (внутренний)
LED Addressable Header 1x Gen 2
LED RGB Header 2
TPM 1x SPI (14 pin)
UEFI UEFI AMI BIOS, 256 Mb Flash ROM (25Q256JWEQ)
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Aura Lighting Control, Armoury Crate, Fan Xpert 4, Q-LED (CPU, DRAM, VGA, Boot Device LED), поддержка AMD 2-Way CrossFireX
Цена в рознице, $ 248

Общая идея построения изделий на базе X570 рассматривалась в ходе знакомства с ASUS Prime X570-Pro.

Упаковка и комплектация

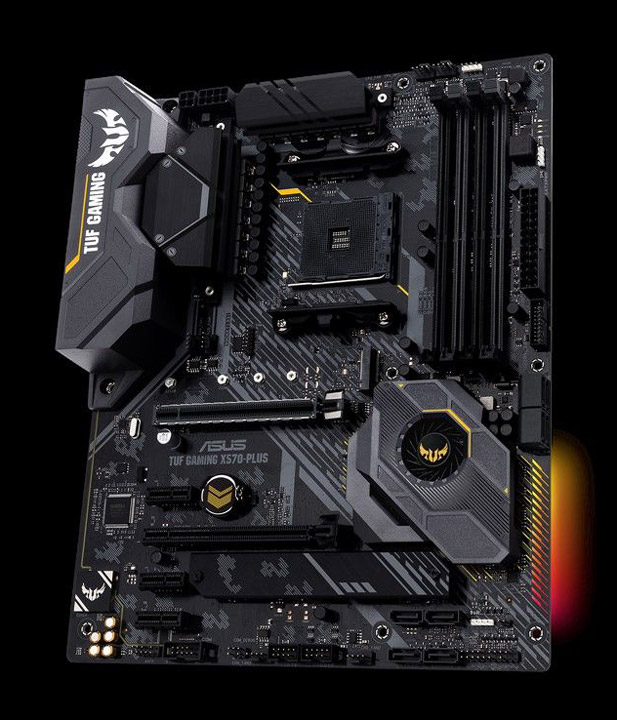

Игровой индекс теперь смещён ближе к аббревиатуре TUF, подчёркивая уход от корней. На лицевой стороне упаковки заметен программный бонус для звуковой подсистемы — DTS Custom.

ASUS TUF Gaming X570-Plus

Сетевой адаптер особой версии производства Realtek также сопровождается утилитой Turbo Lan. Совсем малый сектор с подсветкой входит в инфраструктуру синхронизации иллюминации под началом AURA Sync.

ASUS TUF Gaming X570-Plus

Комплект поставки чуть лучше стартового, имеется:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • сертификат качества (надёжности) TUF-компонентов;
  • краткое многоязычное руководство пользователя по сборке ПК;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • диск с драйверами и фирменным ПО;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
  • комплект из пары винтов и стоек для устройств формата M.2;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах на переливной основе с цветовым и символьным обозначением всех гнёзд;
  • две наклейки для корпуса с логотипом TUF, две — для батарейки, одна — для вентилятора;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
ASUS TUF Gaming X570-Plus

Внешний вид

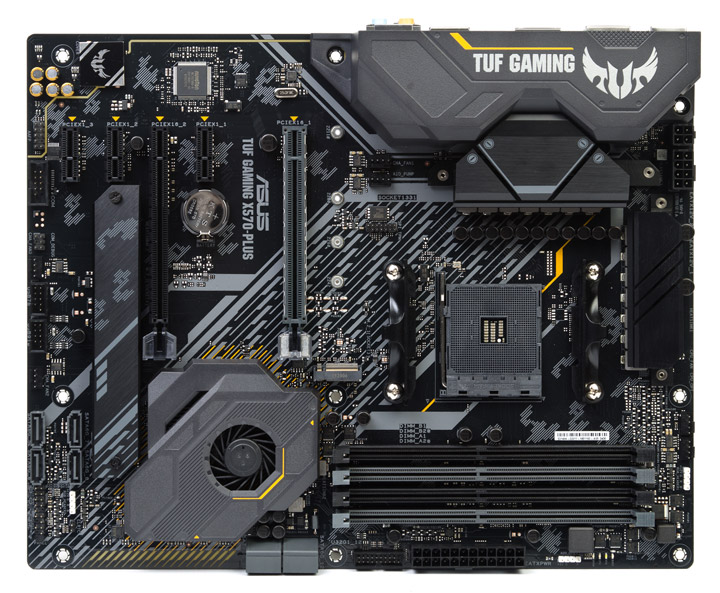

При работе над дизайном заметен вдумчивый подход, всё смотрится органично, используются монохромные мотивы с редким включением оранжевого. Предусмотрено девять отверстий для фиксации изделия в корпусе ПК. Кнопки, переключатели состояний, участки по замеру системных напряжений и прочие «излишества» из состава инструментария исключены.

ASUS TUF Gaming X570-Plus

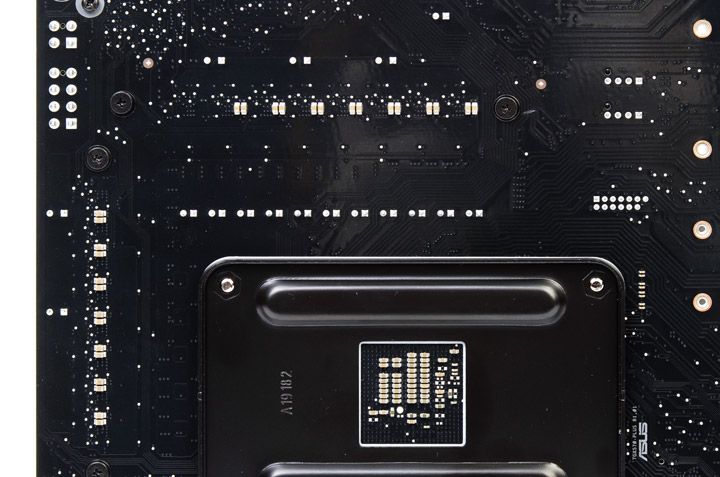

Сзади выделю наличие шести светодиодов с рассеивающими линзами, направленными в сторону, других электронных компонентов практически нет. Для фиксации навесных конструкций и радиаторов используются винты и саморезы.

ASUS TUF Gaming X570-Plus

Добавочное светодиодное оборудование будет подключаться через три контактные площадки, они белого цвета, что даёт им выделиться.

ASUS TUF Gaming X570-Plus

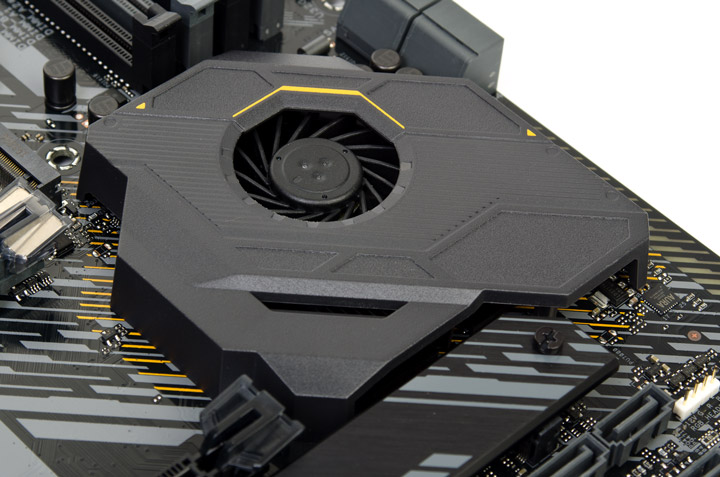

Радиатор для хаба небольшой и единоличный, он дополнен вентилятором радиального типа, общий образ дополняет пластиковый короб с выпускным каналом, направленным вниз.

ASUS TUF Gaming X570-Plus

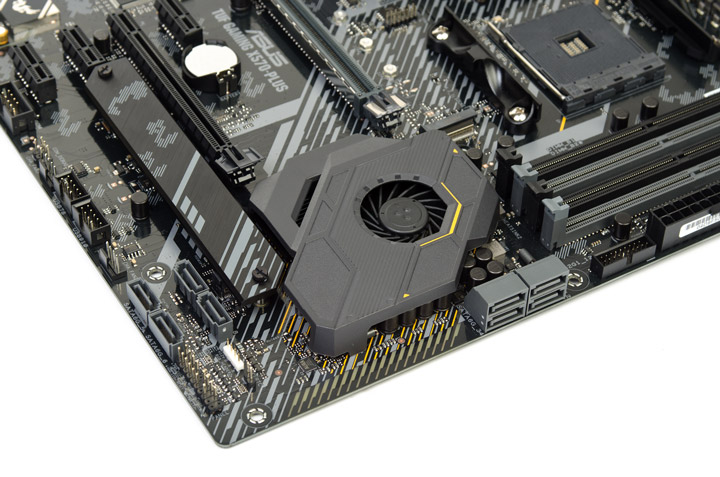

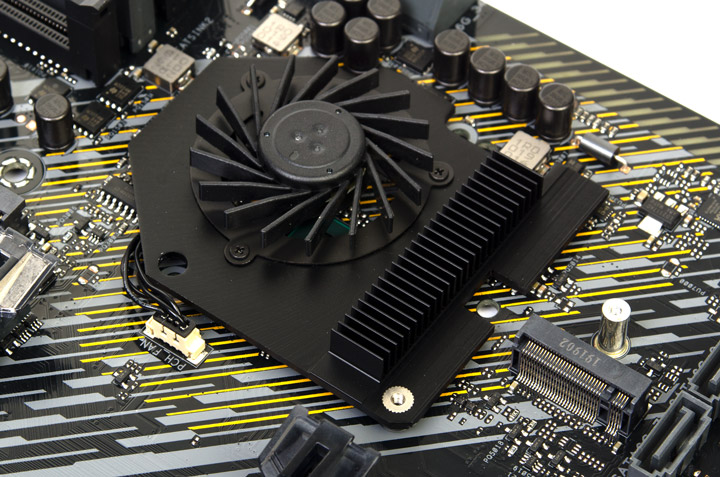

Идейная реализация полностью идентична прежде рассмотренному продукту от ASUS, заявить про абсолютную кальку не позволяет дроссель, из-за которого часть угла выточена немного больше. Часть воздушного потока будет попадать и на SSD, в случае его монтажа в нижнее гнездо M.2, вероятнее всего, именно там будет находиться контроллер (у основания устройства), что добавляет баллов общей идее активного охлаждения.

ASUS TUF Gaming X570-Plus

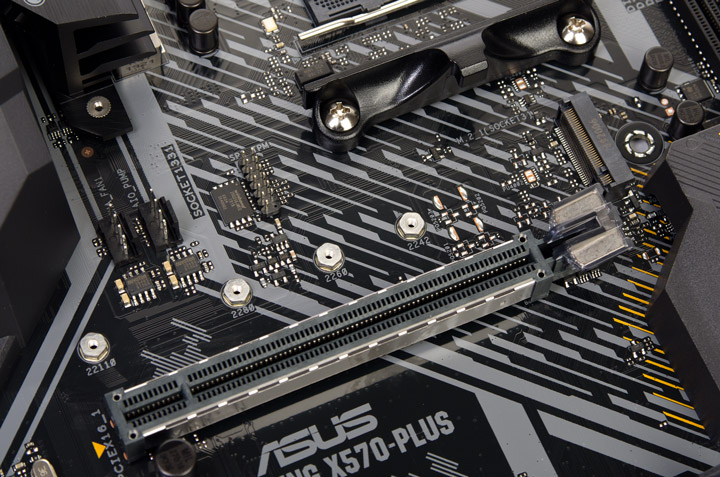

Верхний накопитель типа M.2 будет лишён ограничений по длине. Линии PCI-E сюда заведены от процессора.

ASUS TUF Gaming X570-Plus

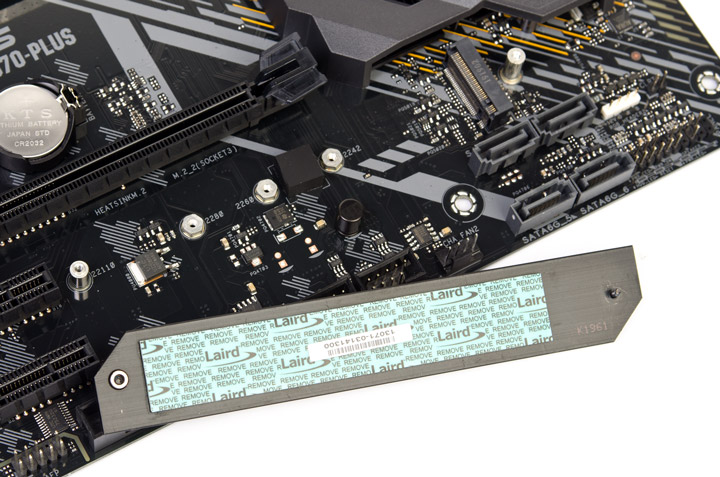

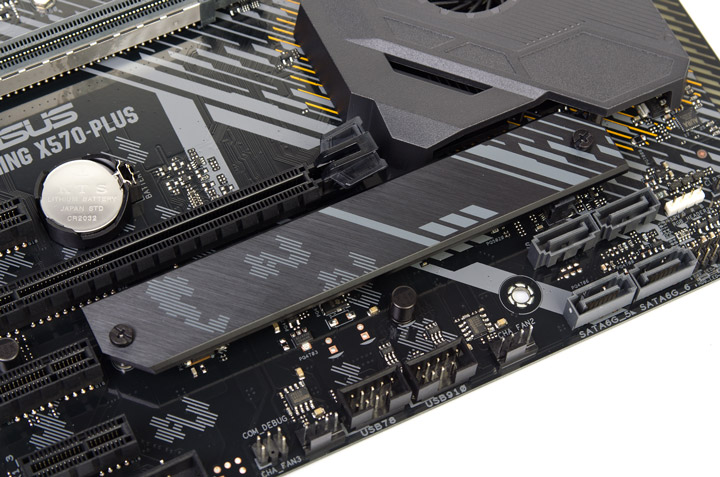

Нижний разъём сопровождается предустановленным стильным охладителем. На обратной стороне находится преднанесённая термопрокладка. Ограничений по длине здесь также нет. Линии PCI-E четвёртого поколения тут обязаны работе хаба AMD.

ASUS TUF Gaming X570-PlusASUS TUF Gaming X570-Plus

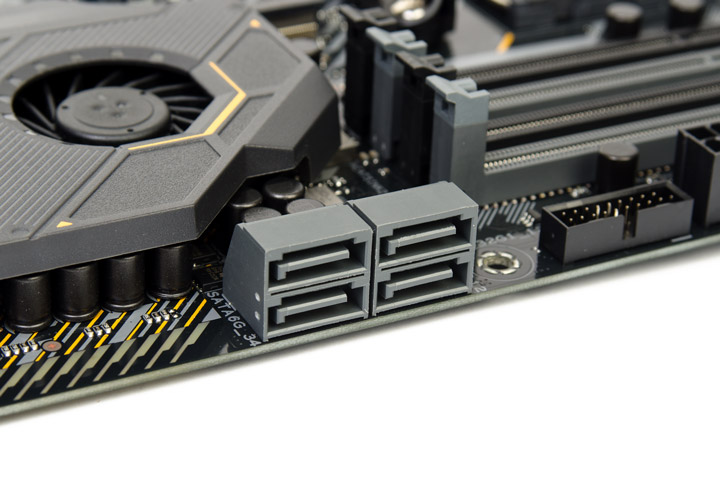

Продольных гнёзд SATA всего четыре, ниже них находится участок с вытравленными слоями текстолита под реализацию эффектов от свечения светодиодов.

ASUS TUF Gaming X570-Plus

Ещё четыре штуки набраны поперечными разъёмами и смещены в нижний угол устройства. Контактная пара для проведения сброса настроек CMOS находится здесь же, а не где-то в середине платы.

ASUS TUF Gaming X570-Plus

Под корпусные кабели USB предусмотрели три контактных площадки, все они поперечного типа и лишь одна (!) их них третьего поколения, тогда как две другие классической версии 2.0.

ASUS TUF Gaming X570-Plus

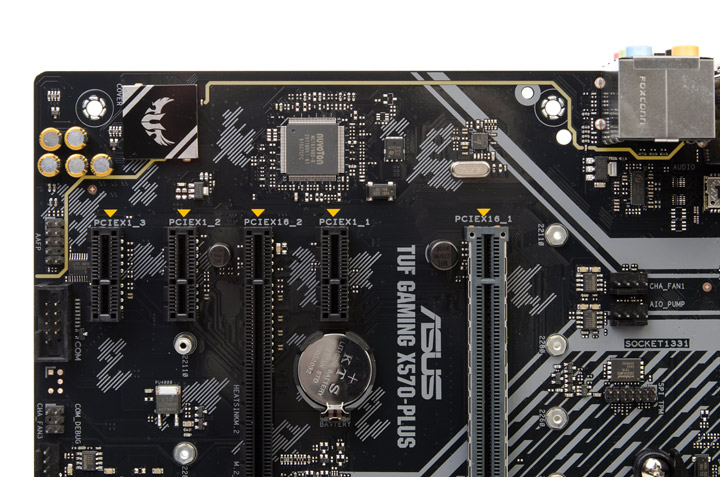

Конфигурация слотов проста и понятна: армированный, серого цвета, связан с процессорным сокетом, а чёрные работают с хабом.

ASUS TUF Gaming X570-Plus

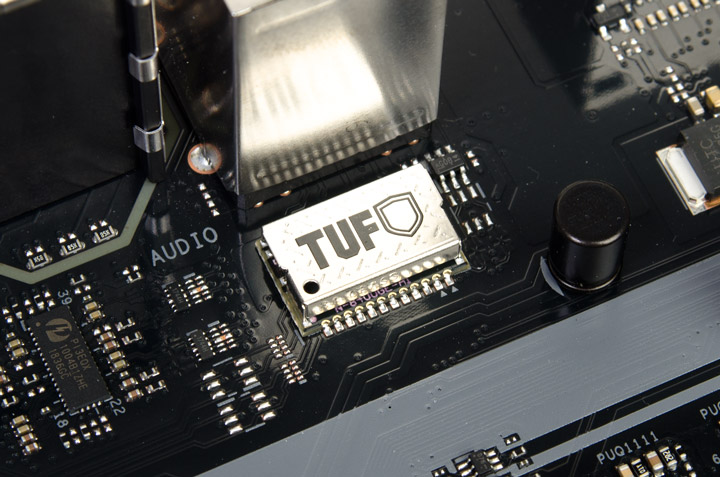

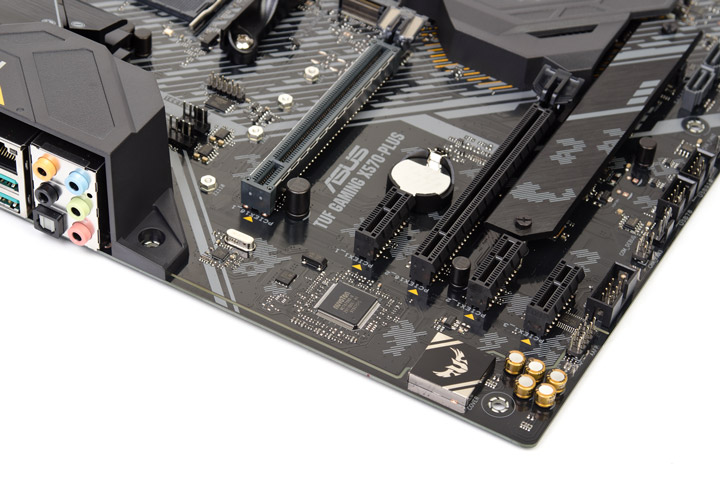

Звуковой кодек снабжён экраном и набором из пяти специализированных конденсаторов. Выделенного ОУ и тем более ЦАП здесь нет. Сетевой адаптер выполнен по специальному заказу для ASUS, но это модель от всем известной компании Realtek, подразумевающая использование гигабитного подключения.

ASUS TUF Gaming X570-Plus

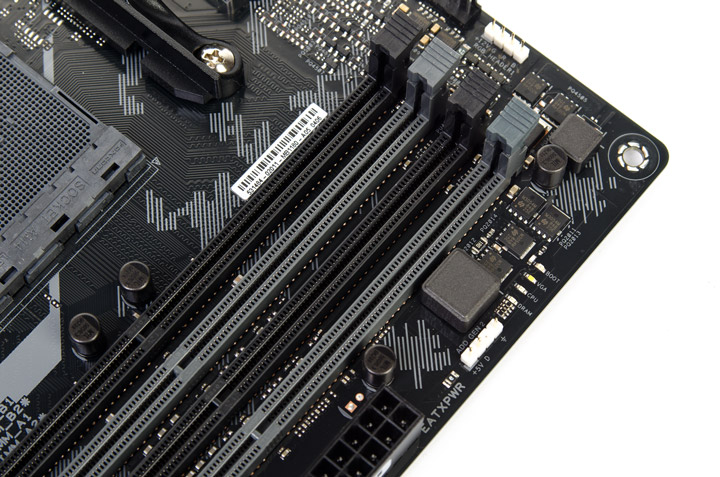

Четыре разноцветных светодиода образуют набор Q-LED, они распаяны около основного гнезда питания.

ASUS TUF Gaming X570-Plus

Мощный преобразователь напряжений сопровождается парой гнёзд для кабелей от БП. Радиаторы крепятся независимо один от другого, они ничем не связаны. Их ребристость условная, высота и вес — небольшие. Сокет достаточно удалён от верхнего гнезда PCI-E, потому проблем совместимости систем охлаждения ЦП с чем-либо тут быть не должно.

ASUS TUF Gaming X570-Plus

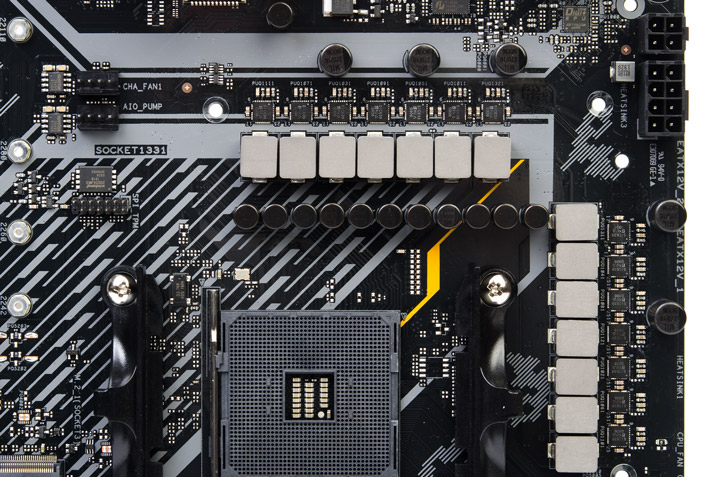

VRM абсолютно идентичен используемому на плате ASUS Prime X570-Pro. Отличаются, разве что, конденсаторы, здесь они класса «Military». ШИМ-контроллер — ASP1106GGQW. Для напряжения ЦП работают четыре фазы, с утроенным числом элементов в составе каждой. Для SOС Voltage — два канала. Итого выходит четырнадцать сборок типа DrMOS от Vishay Intertechnology — SiC639.

ASUS TUF Gaming X570-PlusASUS TUF Gaming X570-Plus

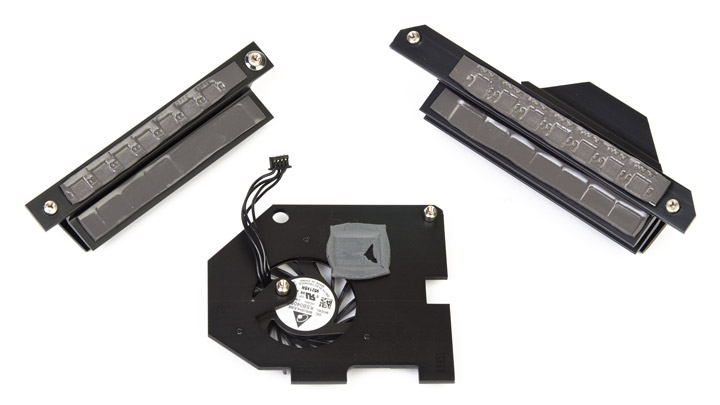

Площади оснований теплосъёмников и используемых термопрокладок в целом достаточно для обеспечения полноценного контакта с силовыми элементами. Очевидно, в каждом экземпляре платы положение дел будет разным, в нашем случае на одном из радиаторов контакт вышел хорошим, на втором — уже не блестящим. С дросселями до сих пор обходятся по остаточному принципу, предпочитая эстетическую составляющую ставить во главе всего процесса (когда «лишние» части прокладки не будут видны невооружённым взглядом). Учитывая огромный запас мощности, вмешательство пользователя здесь вряд ли потребуется.

ASUS TUF Gaming X570-Plus

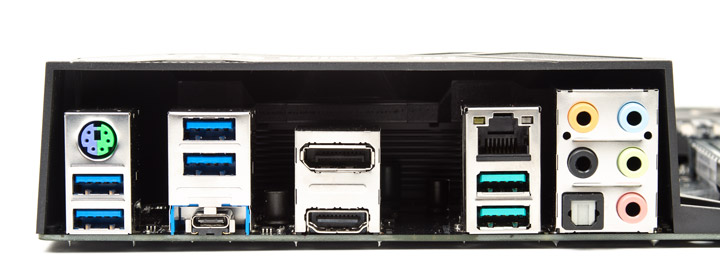

На задней панели число выходов USB меньше лишь на одну штуку, чем у чуть более дорогой модели. Адаптер беспроводных сетей здесь не предустановлен, но под него нет и распаянного гнезда, если захочется добавить его в состав системы несколько позже. Потому, при необходимости, лучше сразу приобрести модель ASUS TUF Gaming X570-Plus (Wi-Fi) при наличии интереса к смонтированному там контроллеру Intel Dual Band Wireless-AC 9260.

ASUS TUF Gaming X570-PlusASUS TUF Gaming X570-Plus
