Обзор и тестирование материнской платы ASUS TUF Gaming B550M-Plus (Wi-Fi)

Серия устройств TUF Gaming в иерархии продуктов ASUS расположена на ступеньку ниже ROG Strix, тут для ряда плат возможности будут заметно проще, а ещё некоторых элементов, кажущихся обыденными в современной сборке, не будет вовсе. Так, на выбранной для этого обзора модели не оказалось площадки под симметричное корпусное гнездо USB последнего поколения.

ASUS TUF Gaming B550M-Plus (Wi-Fi)

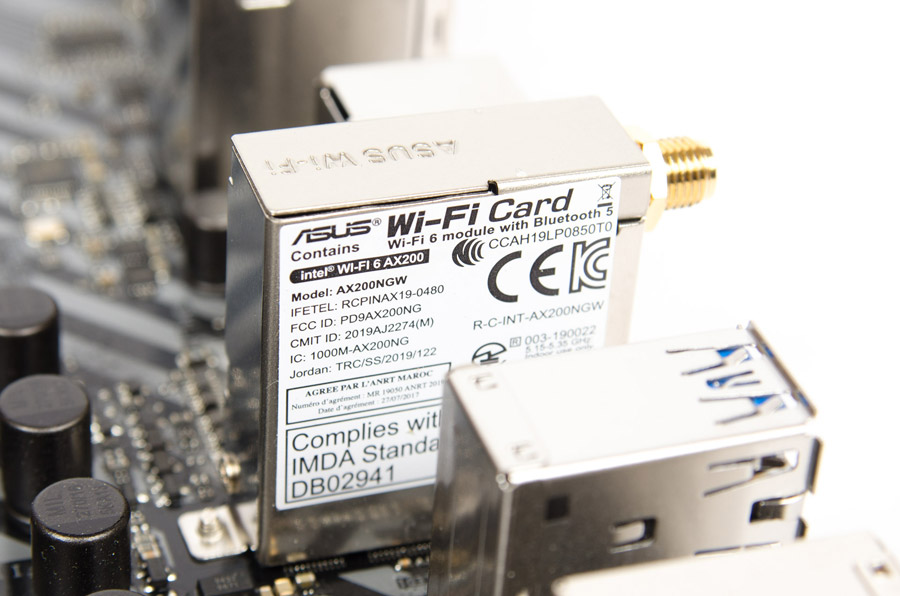

Мы рассматриваем версию с предустановленным адаптером беспроводных сетей, к слову, самого скоростного из возможных, но также есть продукт и без него, соответственно, со сниженным ценником. Проводной адаптер сможет обеспечить соединение вплоть до 2,5 Гбит/с. Основные характеристики перечислены в таблице ниже.

Модель ASUS TUF Gaming B550M-Plus (Wi-Fi)
Официальная страница продукта в Сети asus.com
Хаб AMD B550
Процессорный разъём AMD AM4
Процессоры AMD Series: Ryzen 3, Ryzen 5, Ryzen 7, Ryzen 9
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133–3200, 3333–4600 (OC)
Слоты PCI-E 1 x PCI Express 4.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x4) — B550
1 x PCI Express 3.0 x1 — B550
M.2 1 x PCI Express 4.0 x4, SATA (Key M, 2242/2260/2280) — Ryzen 3rd Gen CPU
1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — B550
Встроенное видеоядро (в APU) Radeon Series: Vega
Видеоразъёмы DisplayPort 1.2, HDMI 2.1
Количество подключаемых вентиляторов 4x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.2 Gen 2 (2 разъёма на задней панели (1x C))
6 х 3.2 Gen 1 (4 разъёма на задней панели)
6 x 2.0 (2 разъёма на задней панели)
Serial ATA 4 x SATA 6 Гбит/с (B550)
RAID 0, 1, 10
Встроенный звук Codec — S1200A (Realtek)
S/PDIF Оптический (выход)
Сетевые возможности Realtek RTL8125B (2.5 Gigabit Ethernet)
Intel Wi-Fi 6 AX200 (Wi-Fi 2,4/5GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.1)
COM 1 (внутренний)
LED Addressable Header 1x Gen 2
LED RGB Header 2
TPM 1x SPI (14 pin)
UEFI UEFI AMI BIOS, 256 Mb Flash ROM (25Q256JWEQ)
Форм-фактор mATX
Размеры, мм 244 x 244
Дополнительные возможности AI Noise Cancelling Microphone, Armoury Crate, Aura Sync, Fan Xpert 2+, Q-LED (CPU, DRAM, VGA, Boot Device LED), USB BIOS Flashback; комплектация: внешняя антенна Wi-Fi; поддержка AMD 2-Way CrossFireX
Цена в рознице 5696 грн

Ввиду наличия лишь четырёх гнёзд SATA, нет преград для их постоянной работы, как это происходит на более габаритных устройствах. Фактически, есть лишь нюанс с распределением линий PCI-E — между верхним слотом x1 и нижним x16@x4, проявится он в случае использования первого из них, ограничив скорость работы второго, уменьшив число доступных там линий до двух.

Упаковка и комплектация

Оснащение утилитой DTS Custom указано сразу на лицевой части коробки, размеры которой свойственны плате.

ASUS TUF Gaming B550M-Plus (Wi-Fi)

Описание возможностей на тыльной стороне отличается высокой информативностью.

ASUS TUF Gaming B550M-Plus (Wi-Fi)

Комплектация:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • сертификат качества (надёжности) TUF-компонентов;
  • комплект наклеек с различными изображениями серии TUF Gaming, в том числе и для батарейки;
  • диск с драйверами и фирменным ПО;
  • крепёжный винт и стойка для устройств формата M.2 — два комплекта (на фото не показаны);
  • резиновая прокладка под односторонний накопитель M.2 с клейкой основой;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • выносная антенна с возможностью фиксации лишь одного положения, вдоль длинной грани встроен магнит с небольшим эффектом притяжения.

ASUS TUF Gaming B550M-Plus (Wi-Fi)

Внешний вид

Все находящиеся на поверхности платы порты — поперечные (кроме двух M.2), что сильно осложнит задачу по укладке кабелей в корпусе. Но главное ограничение — ширина видеокарты, уже с 2,5-слотовой нужно будет убедиться в отсутствии конфликтов между подключёнными проводами и крыльчатками вентиляторов на ВК.

ASUS TUF Gaming B550M-Plus (Wi-Fi)

Массивные радиаторы крепятся винтами, а для B550 тот обходится подпружиненными пластиковыми гвоздями. В углу распаяны шесть светодиодов с линзой, направленной в сторону.

ASUS TUF Gaming B550M-Plus (Wi-Fi)

Как и у более статусной ASUS TUF Gaming X570-Plus, есть три дополнительные площадки для светодиодного оборудования.

ASUS TUF Gaming B550M-Plus (Wi-Fi)

В свою очередь, радиатор обходится без каких-либо излишеств, это всё тот же скромный по размерам «брусок» из профиля, что мы видели в составе ASUS TUF B450M-Pro Gaming, нет сомнений, что именно на её базе наша подопечная и выстраивалась.

ASUS TUF Gaming B550M-Plus (Wi-Fi)

Верхнее гнездо M.2 связано с ресурсами ЦП, сюда заведены самые скоростные линии PCI-E, но здесь радиатора не предусмотрено, а предельная длина изделия составит восемь сантиметров.

ASUS TUF Gaming B550M-Plus (Wi-Fi)

Нижнее по длине ограничений не предусматривает, радиатор есть, но ресурсы выделяет уже чипсет — устройство PCI-E будет использовать линии версии 3.0.

ASUS TUF Gaming B550M-Plus (Wi-Fi)

Особое недоумение вызывает расположение контактной пары для сброса настроек CMOS — заметно выше нижней грани платы, фактичекски любая современная видеокарта будет перекрывать к ней доступ. Радует лишь то, что в современных сборках крайне редко приходится использовать такой способ «реанимации».

ASUS TUF Gaming B550M-Plus (Wi-Fi)

Предусмотрено шесть внутренних портов USB — четыре 2.0 и пара 3.2 Gen 1.

ASUS TUF Gaming B550M-Plus (Wi-Fi)

Расположение батарейки поможет неудачливым оверклокерам справиться со сбросом настроек без извлечения видеокарты — усилия придётся сосредоточить на «лапке» из кроватки под CR2032. Сразу можно будет провести и процедуру облагораживания её внешнего вида одной из комплектных наклеек.

ASUS TUF Gaming B550M-Plus (Wi-Fi)

Пять специализированных конденсаторов и экранирующий кодек колпак — таков состав звуковой подсистемы, здесь ничего нового не придумали.

ASUS TUF Gaming B550M-Plus (Wi-Fi)

Выделю наличие фирменного диагностического комплекса Q-LED, который уже был на плате с хабом X570, но отсутствовал в продуктах четырёхсотой серии.

ASUS TUF Gaming B550M-Plus (Wi-Fi)

Отмечу отказ от декоративного пластикового «навеса» над портами ввода-вывода задней панели в пользу увеличенного в размерах радиатора VRM. Это довольно сильно напоминает решения, реализованные прямыми рыночными конкурентами. Вот только здесь увлеклись достаточно сильно — «размах» в высоту может вызвать проблемы совместимости в особо тесных корпусах с корпусными вентиляторами, расположенными над ВК.

ASUS TUF Gaming B550M-Plus (Wi-Fi)

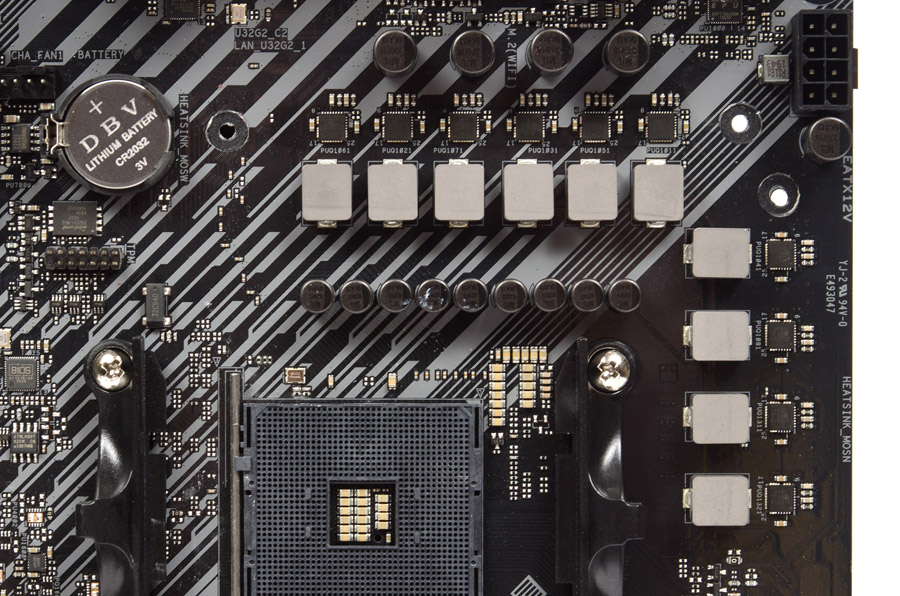

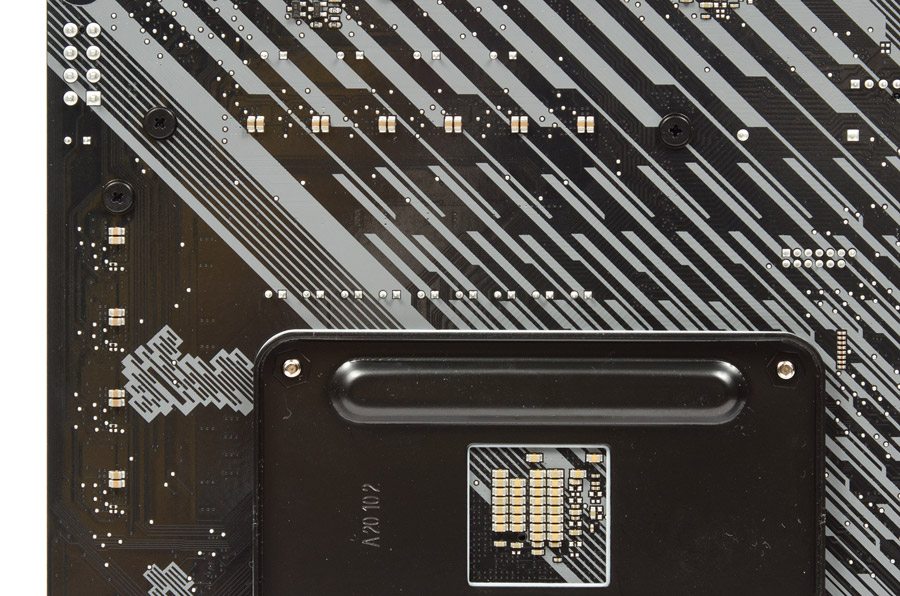

Сектор VRM также имеет много родственных связей с прежде рассмотренными моделями TUF Gaming. Видим всё тот же ШИМ-контроллер — ASP1106GGQW. Его функции организуют схему работы вида «4+2 фазы». Для напряжения ЦП число элементов — сборок и дросселей — удвоено, а у SOС Voltage уже по одной штуке на канал, таким образом, всего можно насчитать десяток SiC639 от Vishay Intertechnology. Ещё можно выделить присутствие усиленного восьмиконтактного гнезда питания, где используются литые проводники.

ASUS TUF Gaming B550M-Plus (Wi-Fi)ASUS TUF Gaming B550M-Plus (Wi-Fi)

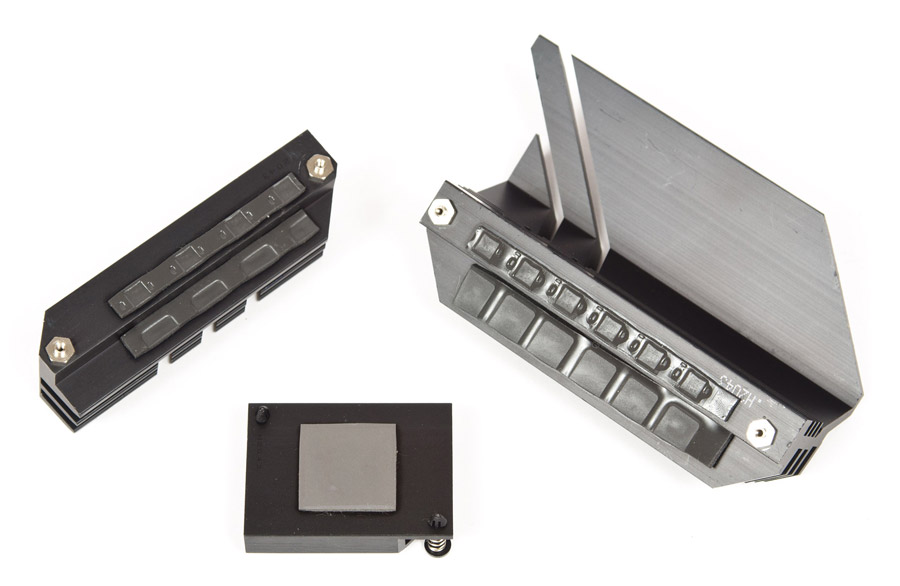

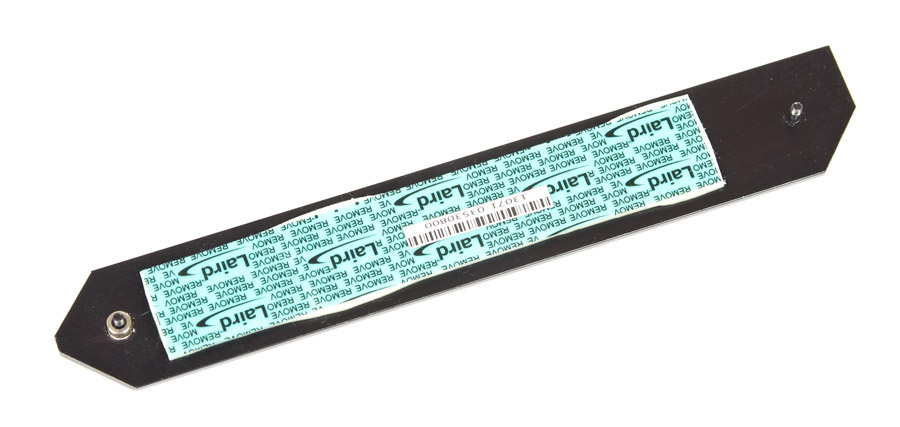

Усовершенствованный радиатор с «гребнем» имеет достаточную площадь поверхности для отбора тепла у силовых элементов. С площадью термопрокладки для сборок — полный порядок, а для дросселей обошлись по остаточному принципу. У другого радиатора ситуация похуже. Имеется явный недостаток площади у прокладки для сборок, а дросселями, похоже, воспользовались как третьей точкой упора, про отвод тепла там речь идёт, разве что, символическая. Зато подобных проблем нет с охладителем под устройства типа M.2.

ASUS TUF Gaming B550M-Plus (Wi-Fi)ASUS TUF Gaming B550M-Plus (Wi-Fi)

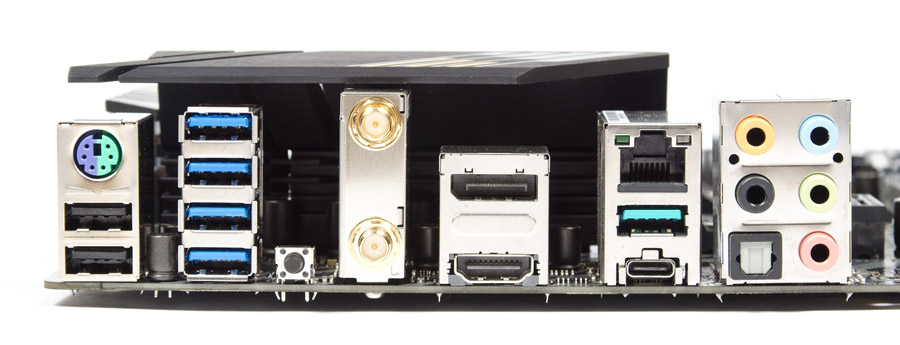

Наполнение задней панели однозначно является сильной стороной продукта. Здесь есть разнообразие всех современных интерфейсов и в не малом количестве.

ASUS TUF Gaming B550M-Plus (Wi-Fi)ASUS TUF Gaming B550M-Plus (Wi-Fi)
