Обзор и тестирование материнской платы ASUS ROG Strix Z590-I Gaming WiFi. Замок на песках

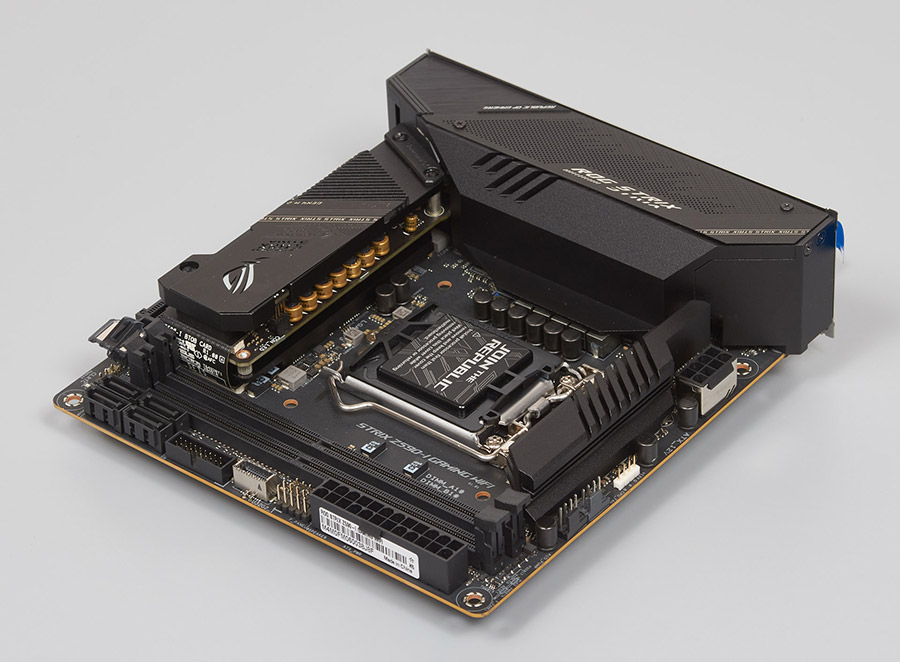

Интерес к сборке компактных систем из года в год не сбавляет обороты. Помышляя о платформе с включением процессоров Rocket Lake-S, необходимо учитывать их горячий нрав и подбирать материнскую плату, которая с ними сможет совладать. Сегодня мы познакомимся с представителем игровой серии ROG Strix, старшей у ASUS, а значит дополнений, бонусов и необычных ходов тут должно быть много. Сразу можно разглядеть, что это уже не просто плата в типичном понимании — тут спроектирован фактически «сэндвич».

ASUS ROG Strix Z590-I Gaming WiFi

Неудивительно, потому как в весьма ограниченных размерах производителю удалось реализовать поддержку фактически всех современных интерфейсов, включая Thunderbolt 4 в виде порта на задней панели. Корпусные аудиовыходы и USB разных поколений также будет куда подключить. Детали разберём ниже, а сперва оценить характеристики можно по сводной таблице:

Модель ASUS ROG STRIX Z590-I GAMING WIFI
Официальная страница продукта ROG STRIX Z590-I GAMING WIFI
Чипсет Intel Z590
Процессорный разъём Socket 1200
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Rocket Lake-S, Comet Lake-S)
Память 2 DIMM DDR4 SDRAM, максимум 64 ГБ:
2133–3200 — JEDEC
3333–5133 — OC
Слоты PCI-E 1 x PCI Express 4.0 x16 — CPU
M.2 1 x PCI Express 4.0 x4 (Key M, 2242/2260/2280) — 11th Gen CPU
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280) — Z590
Встроенное видеоядро (в процессоре) Intel UHD 750/730/630/610
Видеоразъёмы HDMI 2.0, Thunderbolt 4 (DisplayPort 1.4)
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2
Порты USB 1 x Thunderbolt 4 (1 разъём на задней панели (USB Type-C), Intel JHL8540)
1 х 3.2 Gen 2x2 (1 разъём на задней панели (Type-C), Z590)
2 х 3.2 Gen 2 (1 разъём на задней панели, Z590)
3 х 3.2 Gen 1 (1 разъём на задней панели, Z590)
6 x 2.0 (4 разъёма на задней панели, Z590)
Serial ATA 4 x SATA 6 Гбит/с (Z590)
RAID 0, 1, 5, 10 (SATA, Z590)
Встроенный звук SupremeFX (7.1, HDA):
Codec — Realtek ALC4080
Amp — Savitech SV3H712
S/PDIF
Сетевые возможности Intel I225-V (2.5 Gigabit Ethernet)

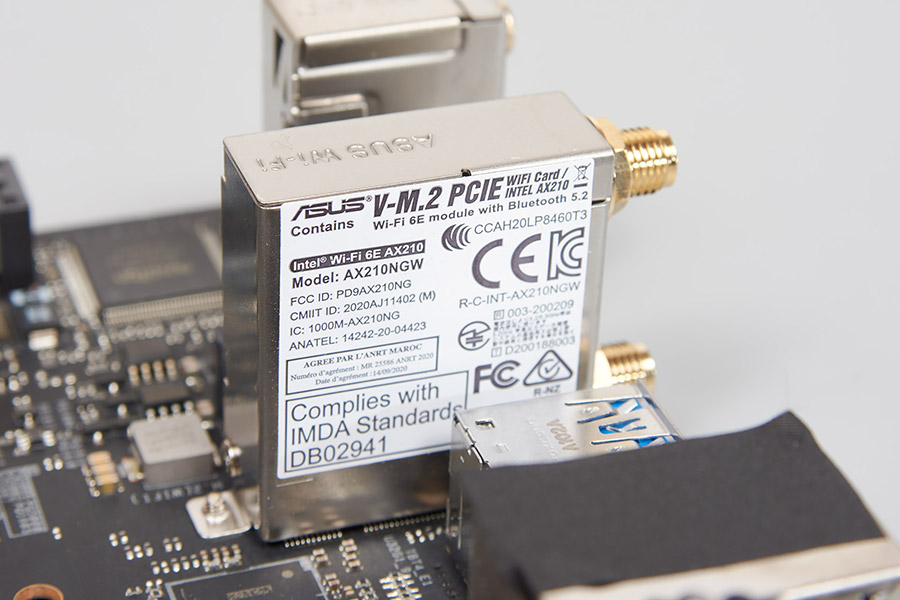

Intel Wi-Fi 6E AX210 (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2)
COM
LED Addressable Header 1x Gen 2
LED RGB Header 1
TPM
UEFI UEFI AMI BIOS, 256 Mb Flash ROM (25Q256JVEQ)
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Armoury Crate, ASUS HYDRANODE, Aura Sync, Fan Xpert 4, FlexKey, Q-LED (CPU, DRAM, VGA, Boot Device LED), Thermal sensor connector, кнопки: BIOS Flashback; контактные пары: Clear CMOS; комплектация: внешняя антенна Wi-Fi; поддержка: Sonic Studio III, Sonic Radar III, DTS Sound Unbound, Two-Way AI Noise Cancelation
Цена в рознице 10543 грн

Упаковка и комплектация

Коробка обладает уменьшенными длиной и шириной, тогда как её высота намного больше, чем у привычных упаковок от материнских плат. Картон плотный, и переживать о содержимом не приходится.

ASUS ROG Strix Z590-I Gaming WiFi

Из картинок на обратной стороне можно узнать о наличии в комплекте поставки новой для ASUS антенны, а также о вентиляторе в недрах подсистемы питания ЦП. Радиатор на M.2 заявлен как тройной, увидим всё чуть позже.

ASUS ROG Strix Z590-I Gaming WiFi

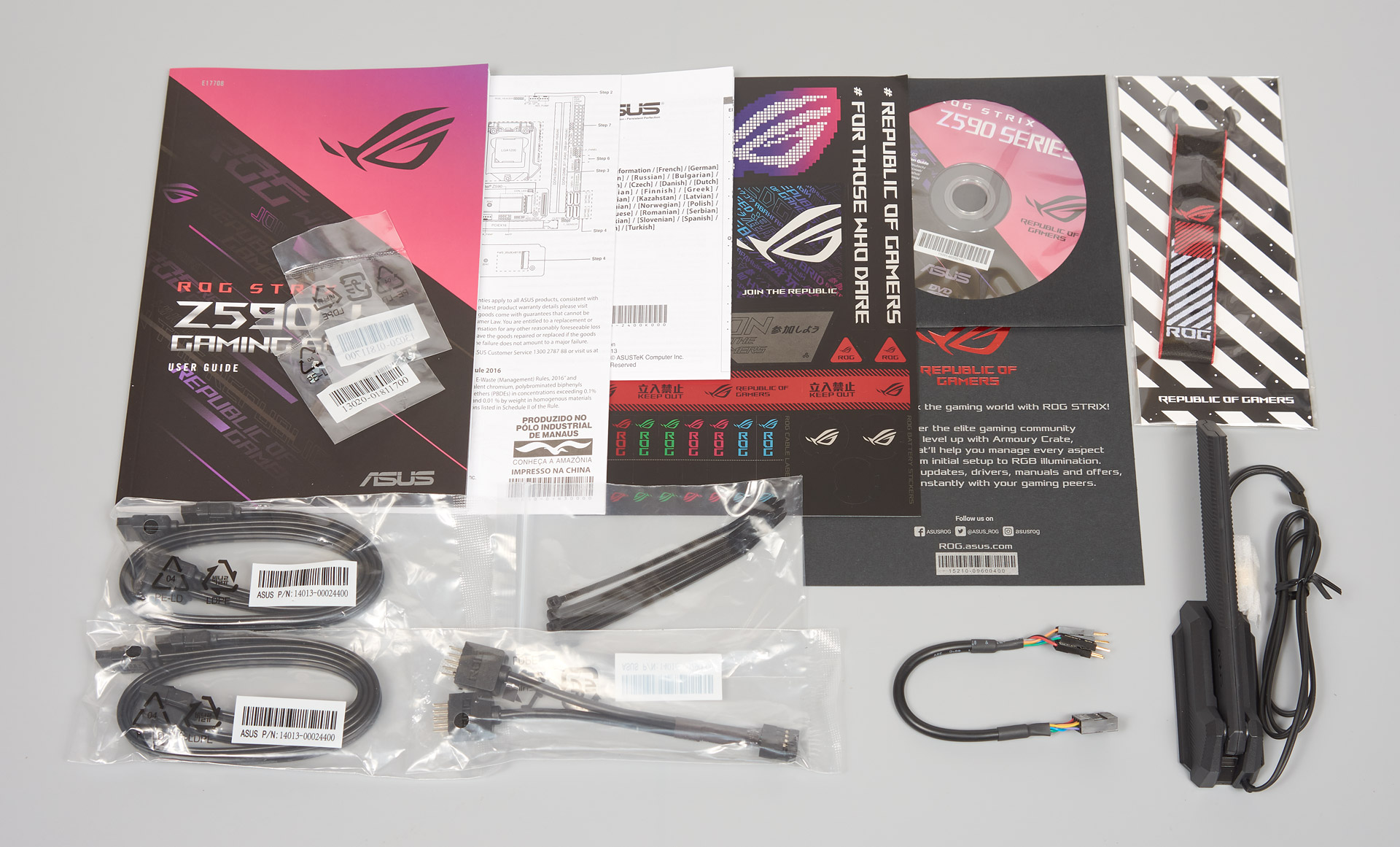

Комплектация:

  • руководство пользователя (на английском языке);
  • краткое многоязычное руководство пользователя по сборке ПК;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • комплект наклеек с различными изображениями серии ROG Strix, в том числе и для кабелей;
  • диск с драйверами и фирменным ПО;
  • приветственная брошюра владельца устройства ROG;
  • тканевый брелок с логотипом ROG;
  • крепёжный винт и стойка для устройств формата M.2 — два комплекта;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • семь нейлоновых стяжек;
  • ROG USB-разветвитель для площадки поколения 2.0;
  • переходник-удлинитель для удобного подключения корпусных разъёмов ASUS Q-Connector;
  • выносная антенна с возможностью фиксации в различных положениях, в прорезиненной на дне основе встроен магнит с приличным эффектом притяжения.

ASUS ROG Strix Z590-I Gaming WiFi

Внешний вид

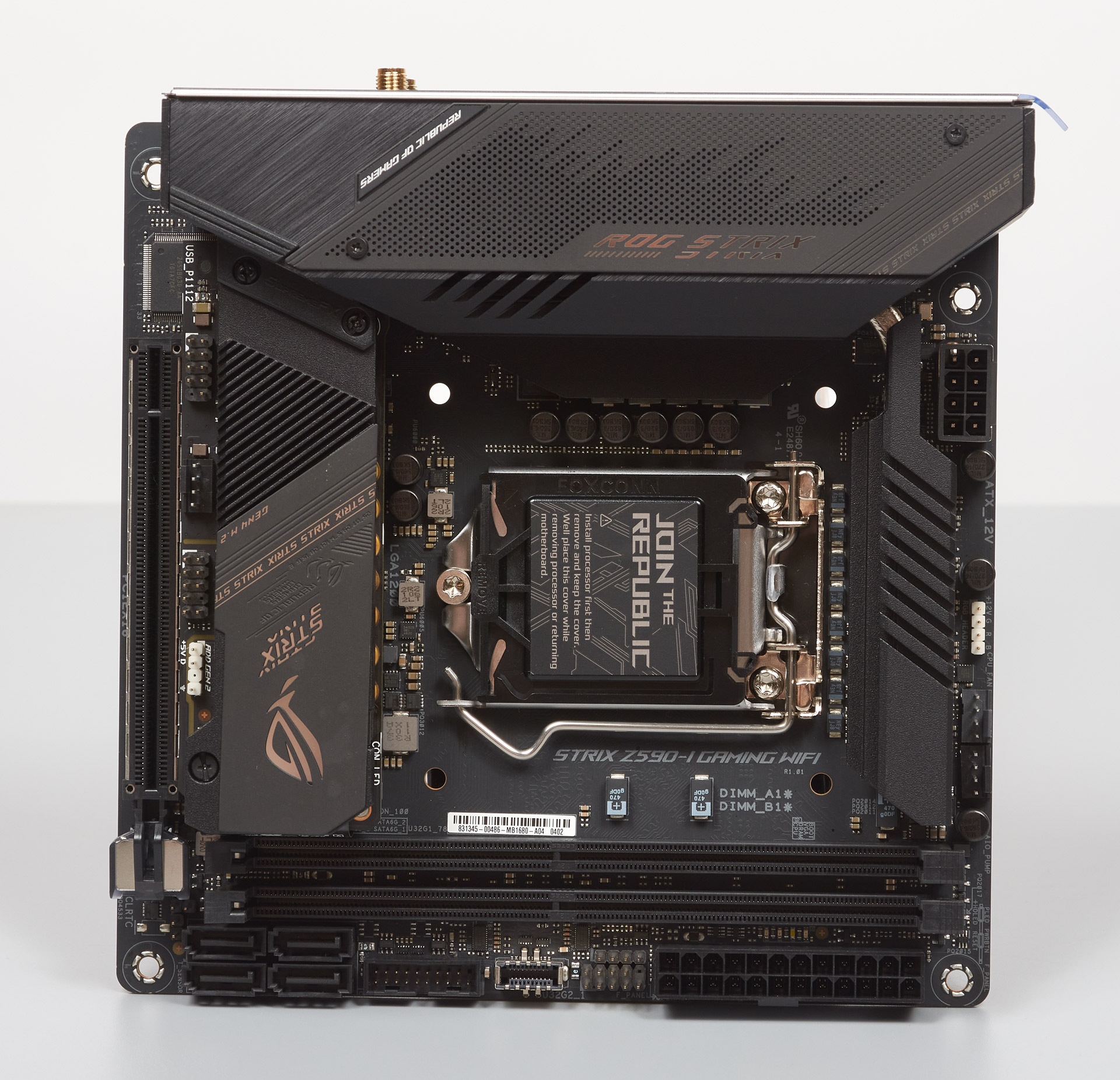

Расположение элементов и контактных площадок экстремально близкое друг к другу. Вместе с тем, запас для установки ВК с задней усилительной пластиной оставили нормальный, никаких конфликтов при сборке стенда не произошло. Жертвой плотности монтажа стали четыре светодиода из комплекса Q-LED, которые распаяны между слотом памяти и гнездом питания. Благо, светятся они достаточно ярко для того, чтобы не приходилось прицеливать взгляд точно на них, а ещё помогает то, что все имеют разный цвет.

ASUS ROG Strix Z590-I Gaming WiFi

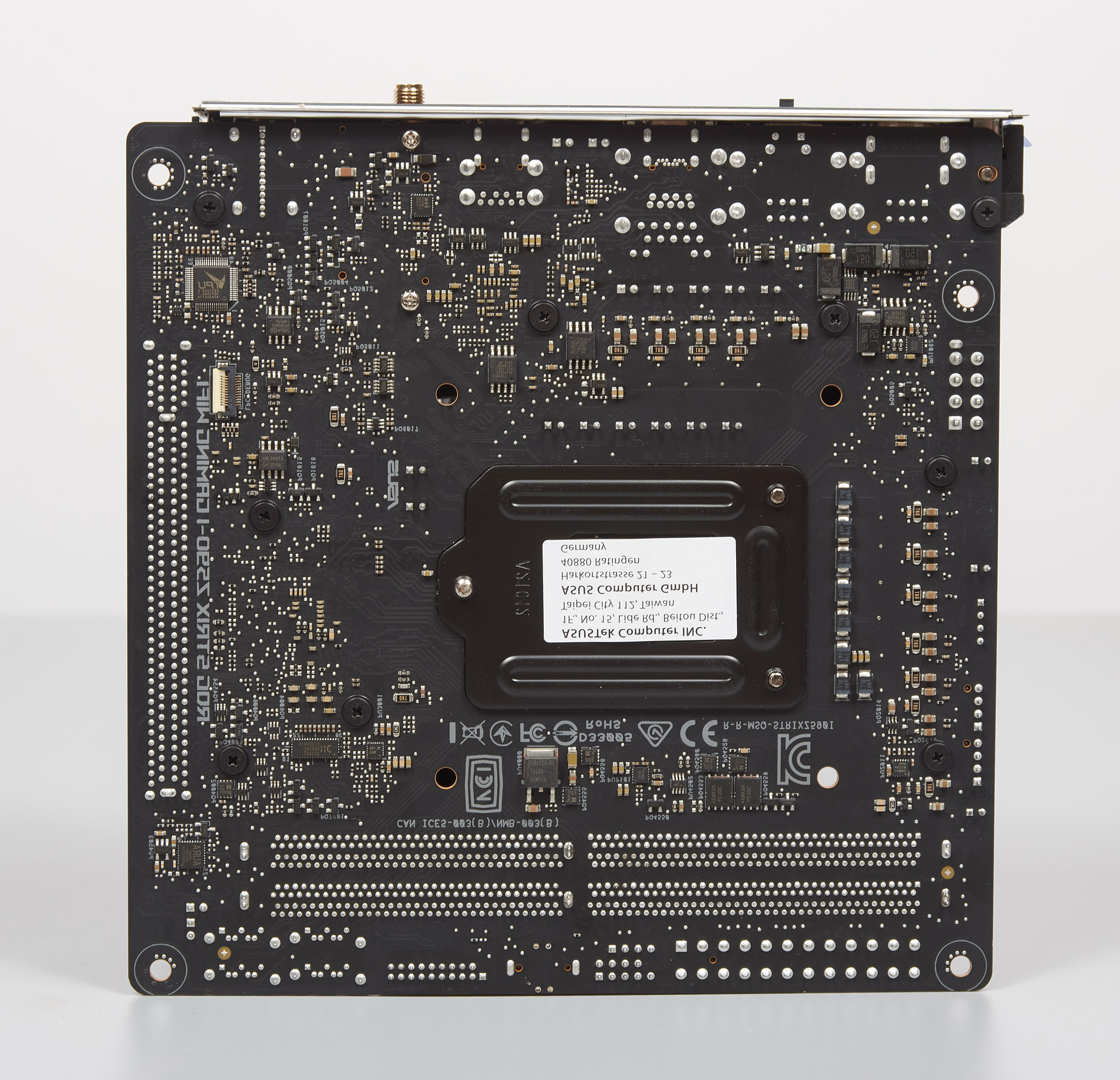

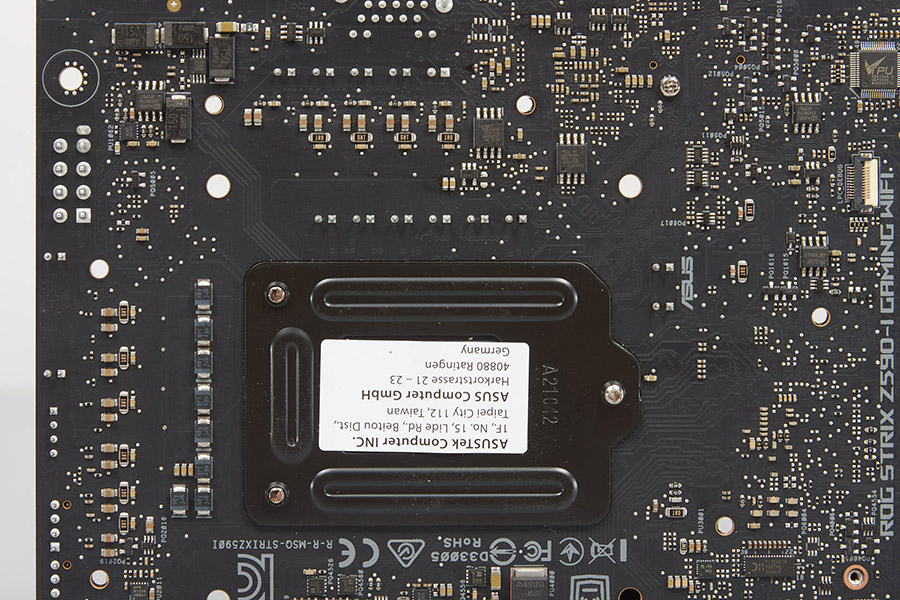

Количество элементов сзади тоже огромно. Следует проявить бдительность при подборе системы охлаждения, в особенности тут я хочу акцентировать внимание на задней пластине от неё. Места для литых металлических фактически и нет. С пластиковой рамкой от стендовой AIO, слегка возвышающейся над поверхностью, всё было нормально.

ASUS ROG Strix Z590-I Gaming WiFi

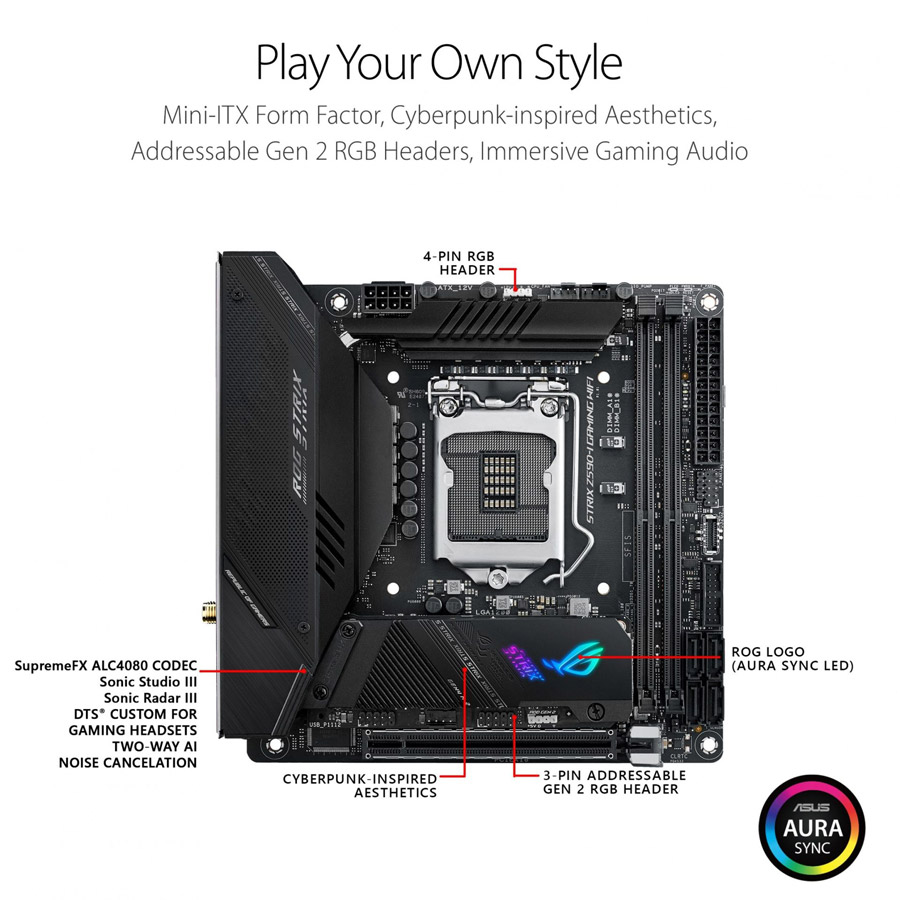

Светящееся лого серии интегрировано в состав (верхнего) радиатора M.2, ещё на плате есть две разнотипных площадки для стороннего оборудования.

ASUS ROG Strix Z590-I Gaming WiFi

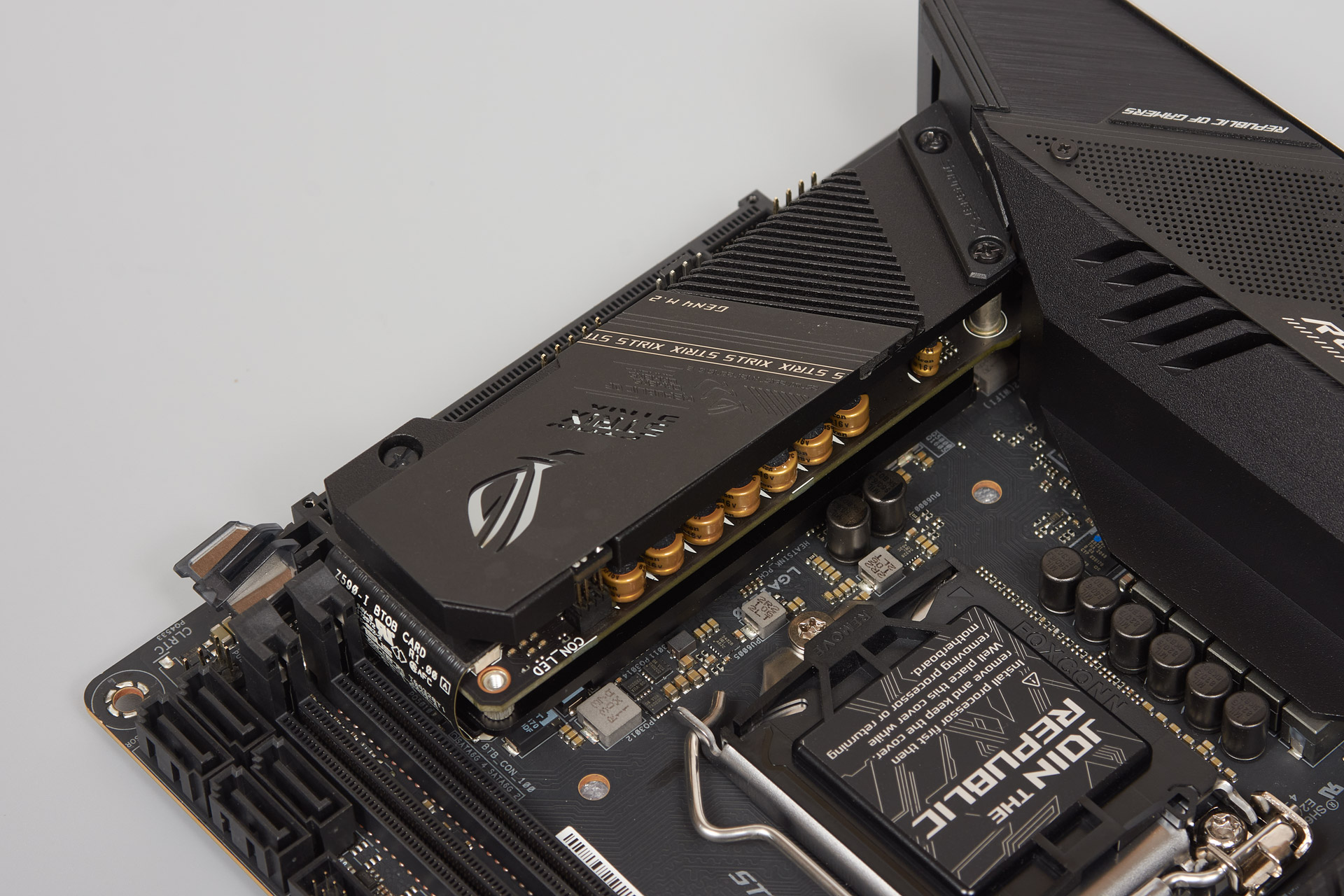

Итак, верхний радиатор снимается достаточно несложно. Для установки же двух SSD инструкция в руководстве насчитывает 25 шагов!

ASUS ROG Strix Z590-I Gaming WiFi

Второй сверху радиатор выступает основой для накопителя первого по счёту M.2, то есть связанного с сокетом ЦП, соответственно, самые скоростные линии PCI-E поддерживаются именно здесь и только они, SATA-линии есть только на втором M.2, нижнем.

ASUS ROG Strix Z590-I Gaming WiFi

Для второго накопителя заготовлен лишь радиатор, крепящийся поверх устройства. Конечно, сперва его также придётся демонтировать. Рядом на платке участливо проработана легенда.

ASUS ROG Strix Z590-I Gaming WiFi

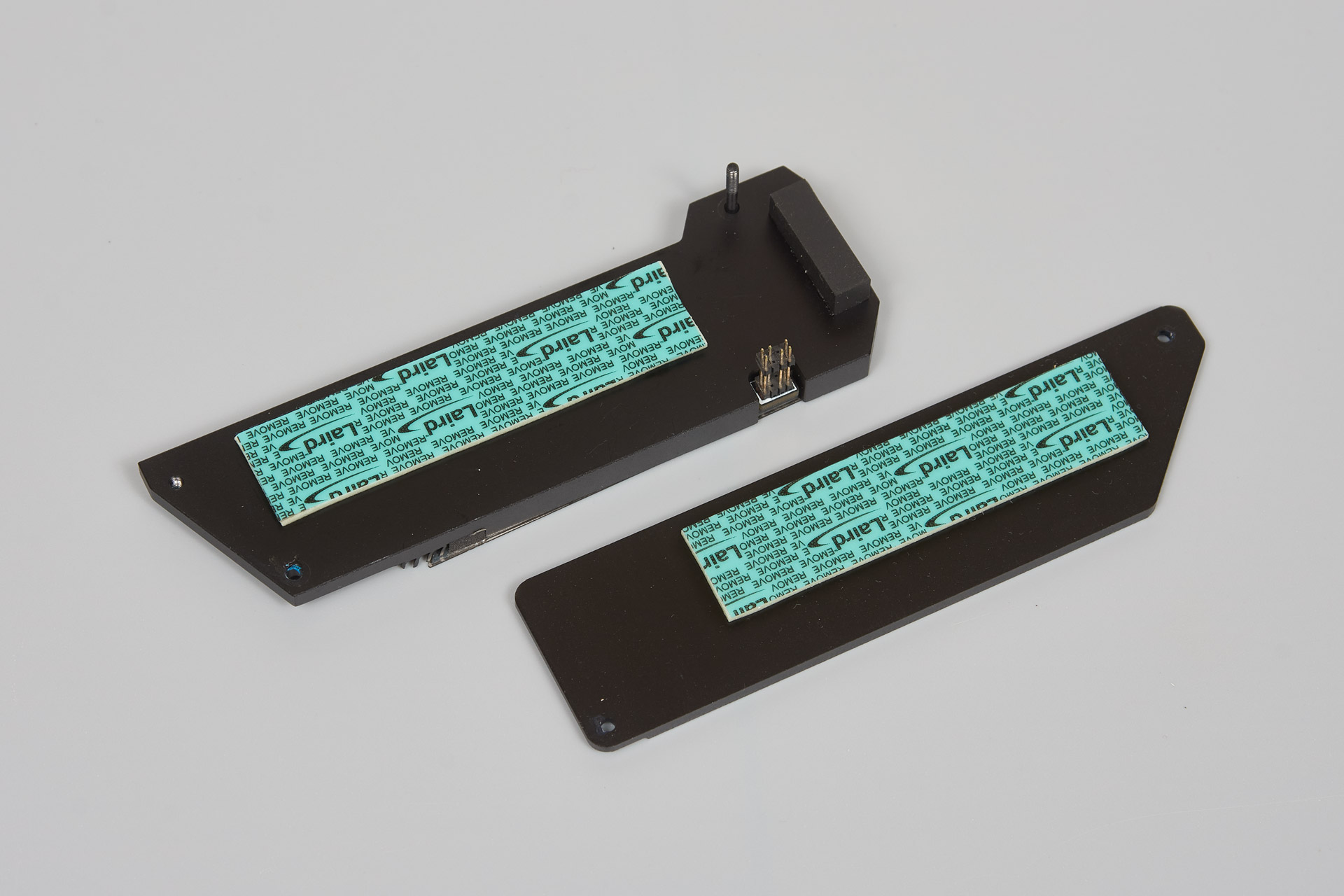

Итак, первый и третий радиаторы, иными словами, те, что крепятся поверх SSD, выглядят следующим образом:

ASUS ROG Strix Z590-I Gaming WiFi

Везде предустановлены термопрокладки.

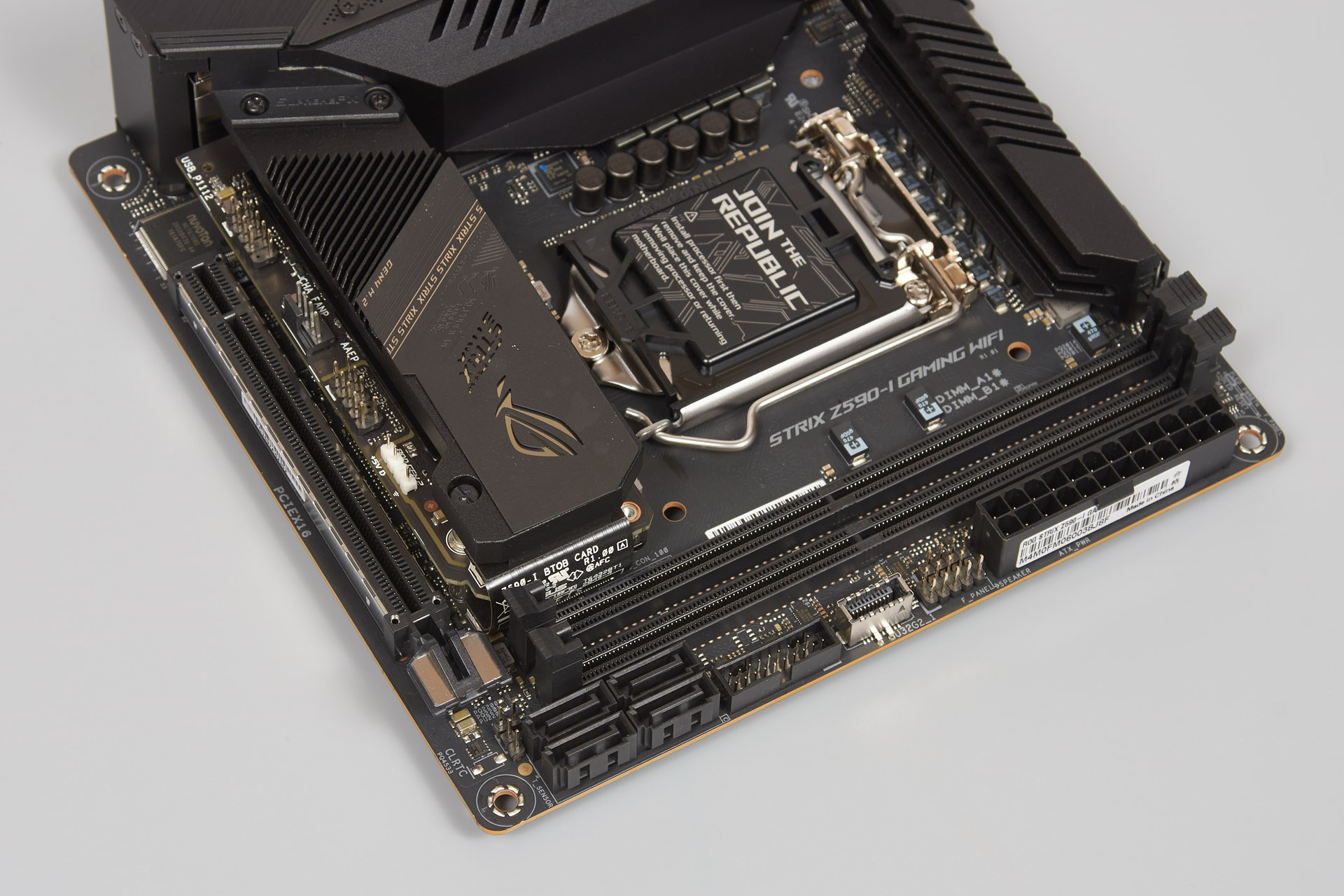

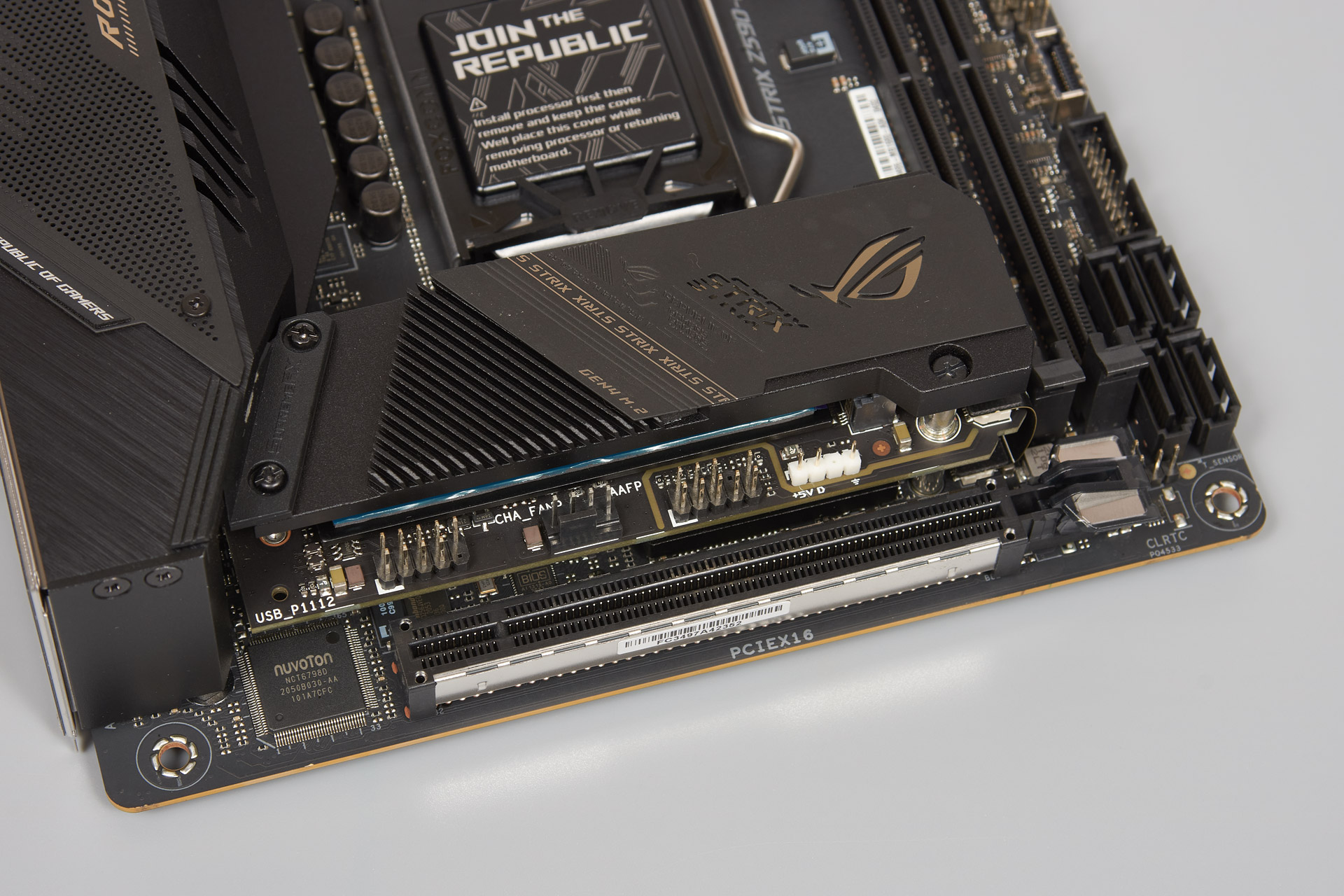

На самом дне платы находится ещё один радиатор, и он охлаждает не только лишь хаб. Посмотрим на него чуть позже. Словом, вниз устанавливать горячий накопитель я бы не рекомендовал, хотя туда завели и линии SATA, и PCI-E 3.0 (от Intel Z590). Четыре классических поперечных гнезда SATA расположились у правого нижнего угла.

ASUS ROG Strix Z590-I Gaming WiFi

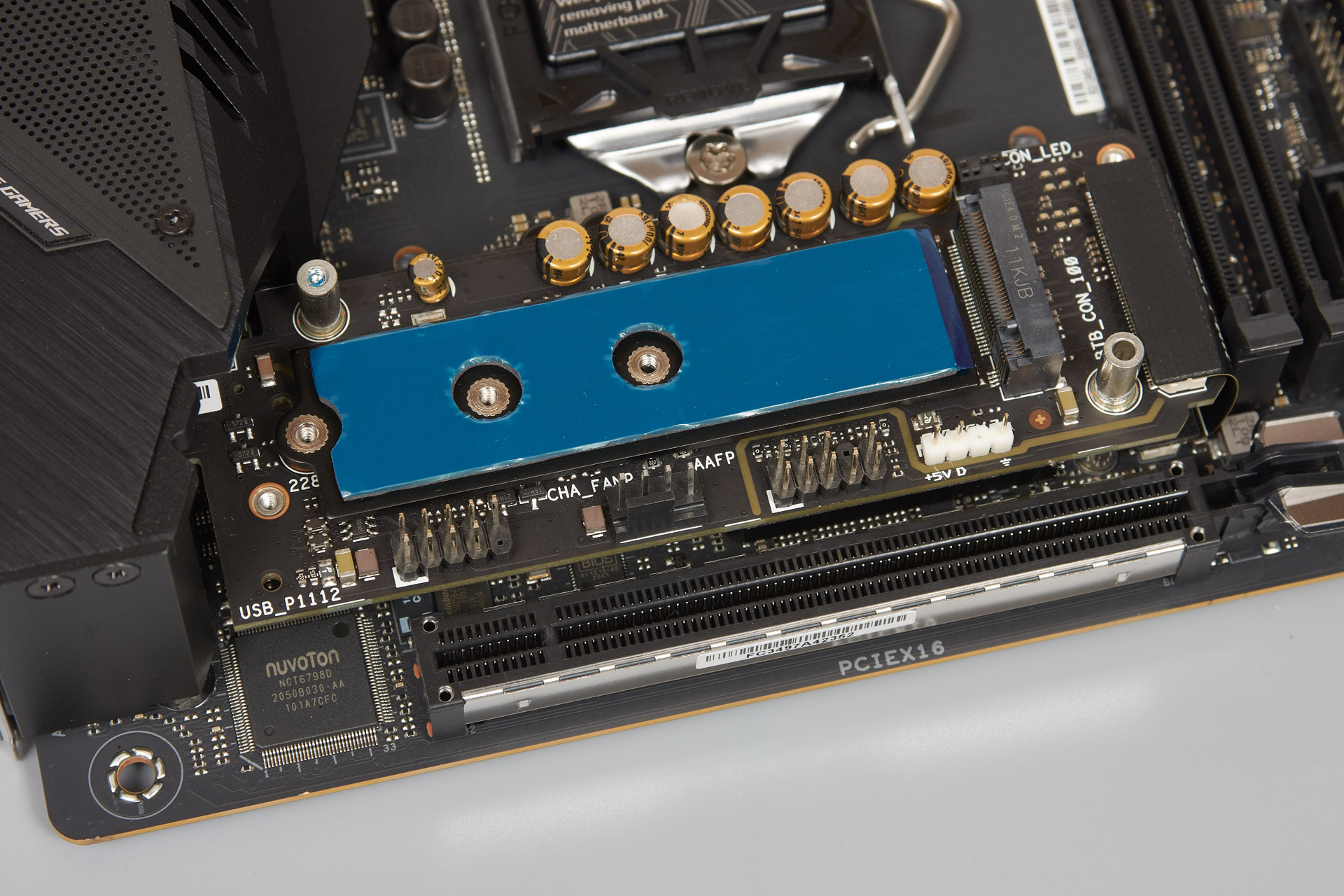

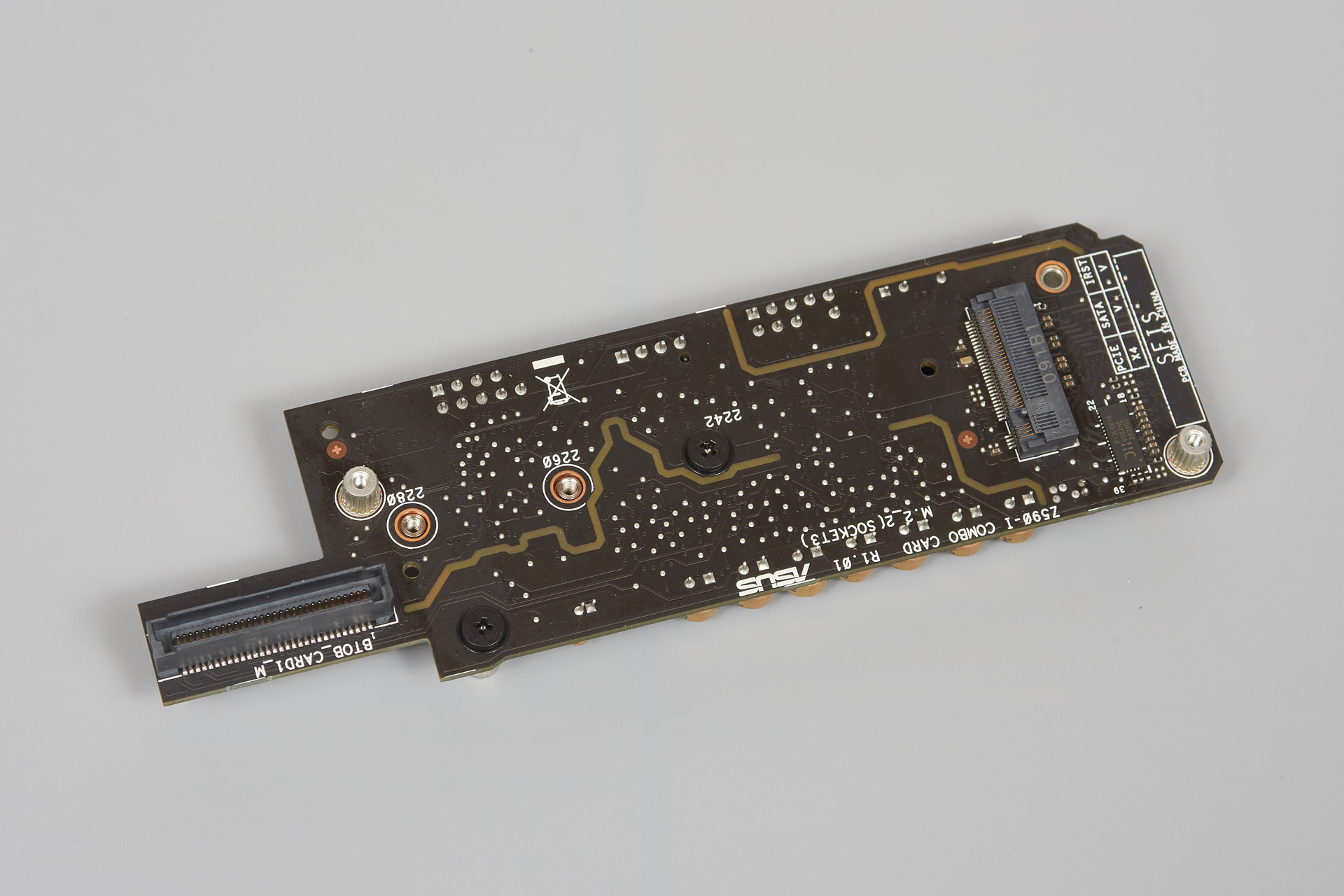

Кроме накопителя, к небольшой платке подключается корпусной кабель USB 2.0, аудиокабель (кодек распаян тут же), системный вентилятор и кабель от добавочного светодиодного оборудования. Всё это будет работать и благодаря шлейфу, который можно рассмотреть на снимке. В самом углу платы — пара контактных площадок, одна — для термопары (в комплекте поставки её нет), а вторая — под сброс настроек CMOS. Прямо сказать, это место — не из лучших, а значит наличие функции FlexKey тут будет как нельзя кстати.

ASUS ROG Strix Z590-I Gaming WiFi

Площадки под кабели USB современных поколений, более чувствительных к скорости, расположились у правой грани, в этом также есть дополнительный резон, поскольку и кабели, подключаемые сюда, обычно куда более жёсткие и неудобные для укладки в корпусе. Под кнопки и сигнальные светодиоды на корпусе в комплекте есть дополнительный удлинитель. Остальные площадки можно отыскать вдоль верхней грани платы.

ASUS ROG Strix Z590-I Gaming WiFi

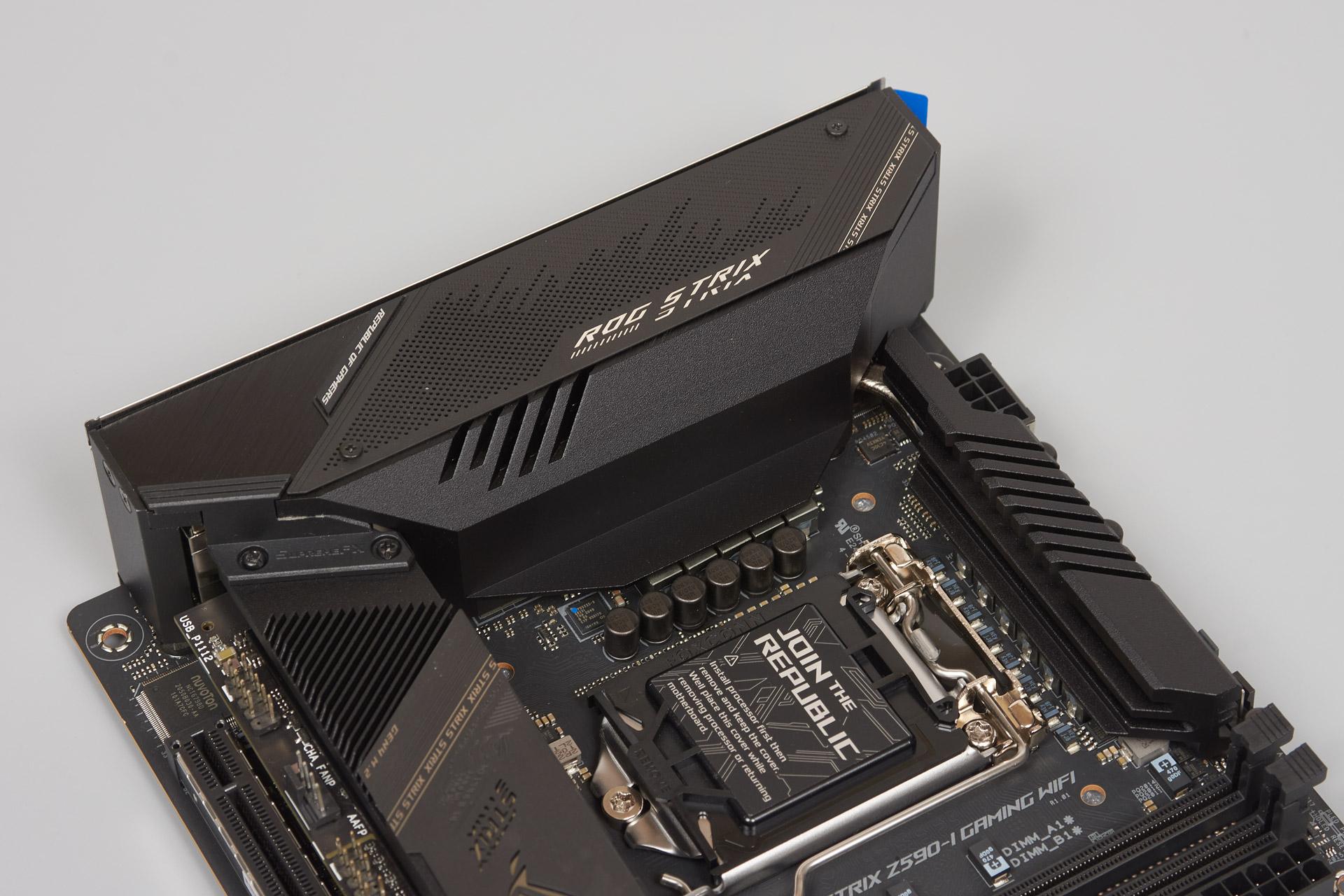

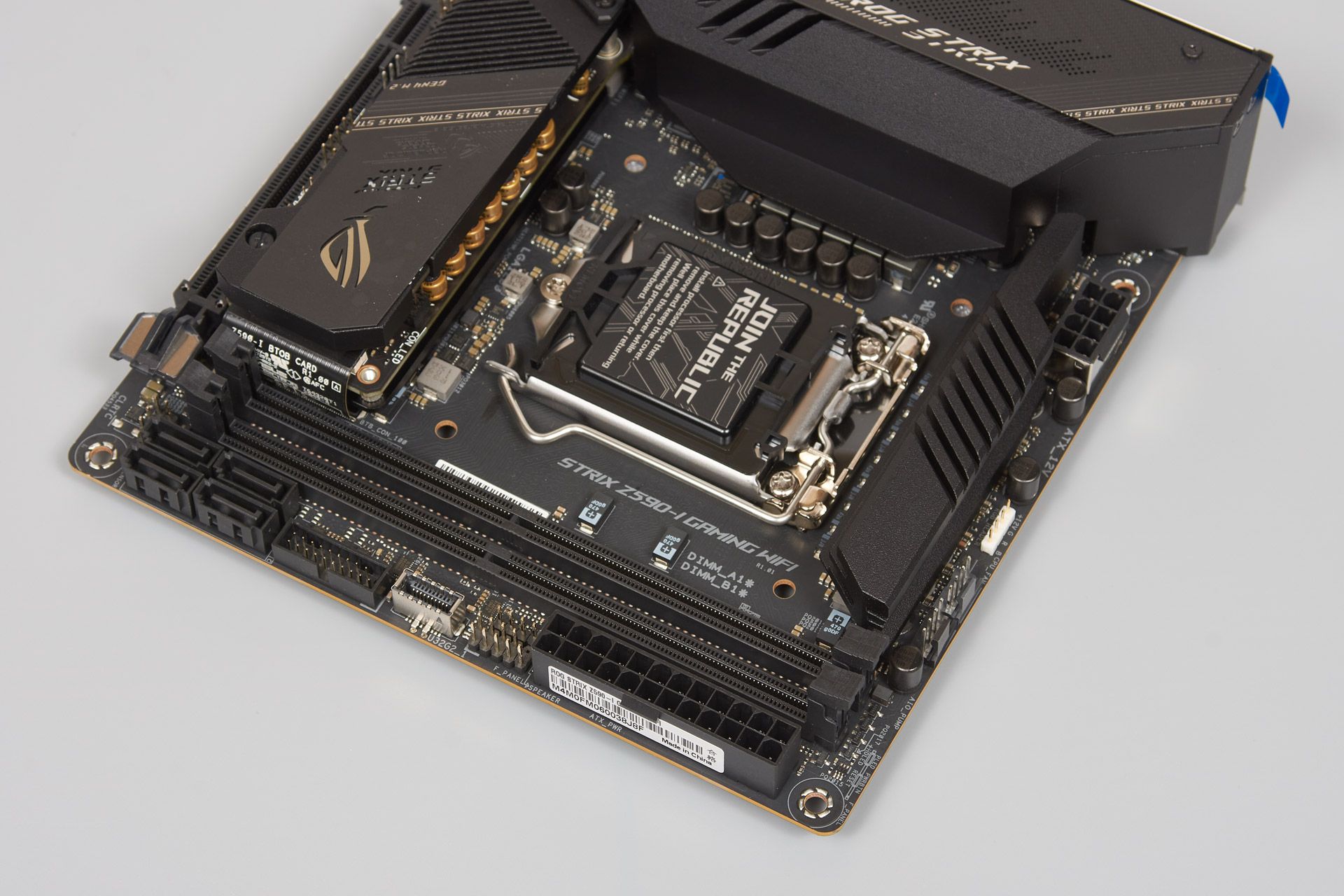

Радиаторы невысокие, однако проблемы могут подстерегать пользователя со свободным местом вокруг сокета, особенно если говорить о каких-то универсальных СО. При работе с AIO проблемы при монтаже отсутствовали.

ASUS ROG Strix Z590-I Gaming WiFi

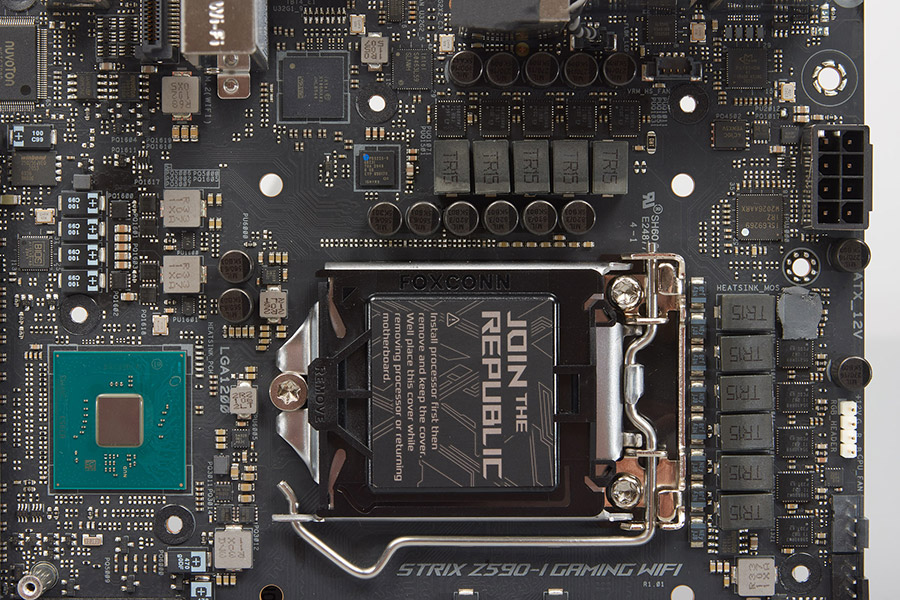

Плотность размещения элементов на плате запредельная. Рядом с чипом Z590 находится участок подсистемы питания процессора, а именно формирование напряжений IO и IO 2. Рядышком — танталовые конденсаторы. Уже на традиционных местах найдём одну сборку под SA Voltage, восемь — для CPU Voltage и ещё две — под нужды iGPU. В этот раз в ASUS не перемаркировали ШИМ-контроллер и мы видим Intersil ISL69269. Модели всех сборок ровно те же, что и в составе ASUS ROG Maximus XIII Hero, отличается лишь их число: три Texas Instruments 59880 и восемь Texas Instruments 95410RR. По всей видимости, речь идёт об истинных восьми «фазах» для CPU Voltage. Используется комбинация из твердотельных конденсаторов «военного» класса надёжности и большого числа танталовых, распаянных с обеих сторон платы.

ASUS ROG Strix Z590-I Gaming WiFiASUS ROG Strix Z590-I Gaming WiFi

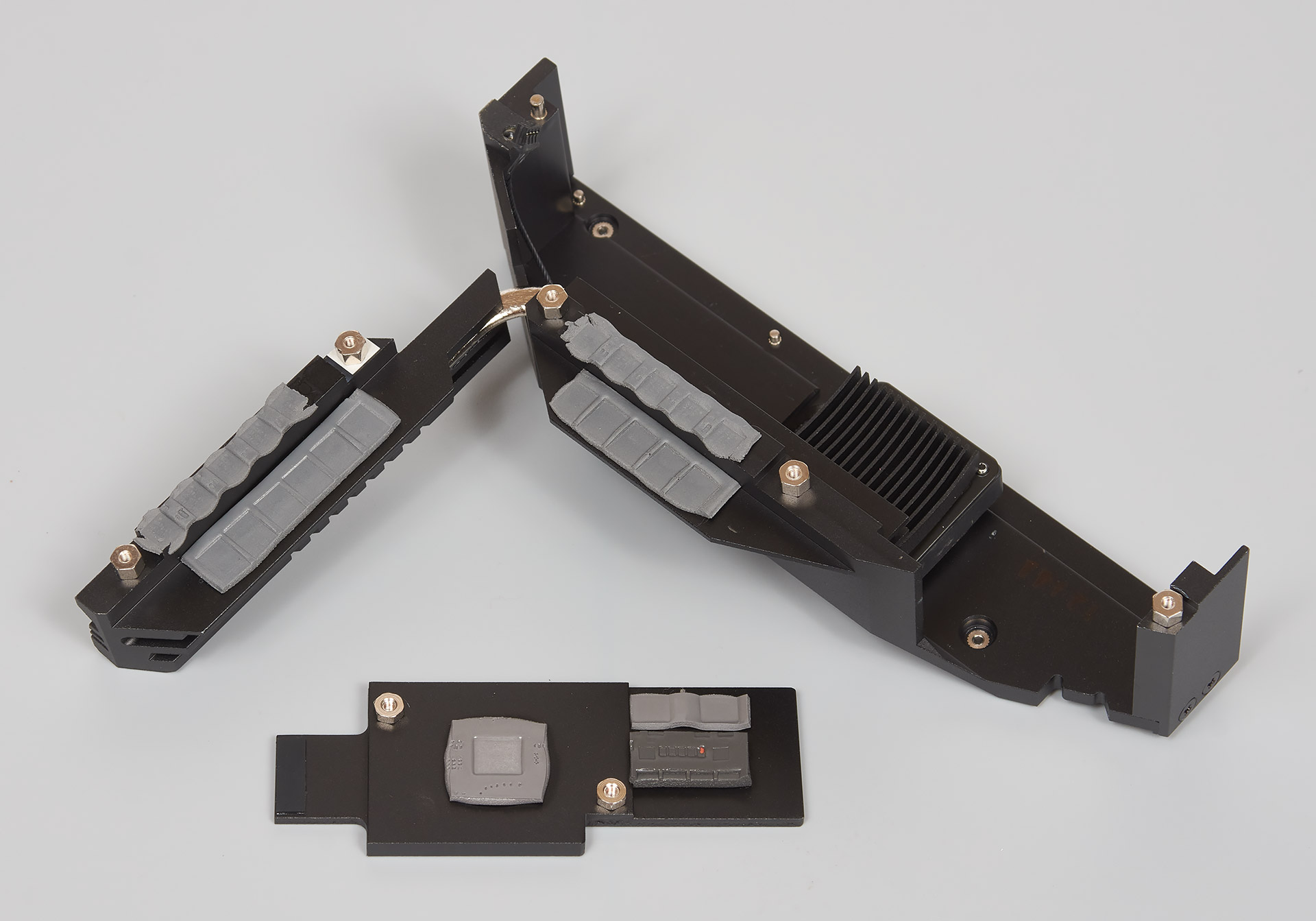

Посредством термопрокладок тепло отводится как от силовых элементов, так и от дросселей. Вопросов к их размерам нет, как и к качеству прижима в каждом из случаев. Тепловая трубка соединяет меньший радиатор и остальную, фактически, часть платы, которая служит уже как радиатором, так и козырьком над портами ввода-вывода задней панели.

ASUS ROG Strix Z590-I Gaming WiFi

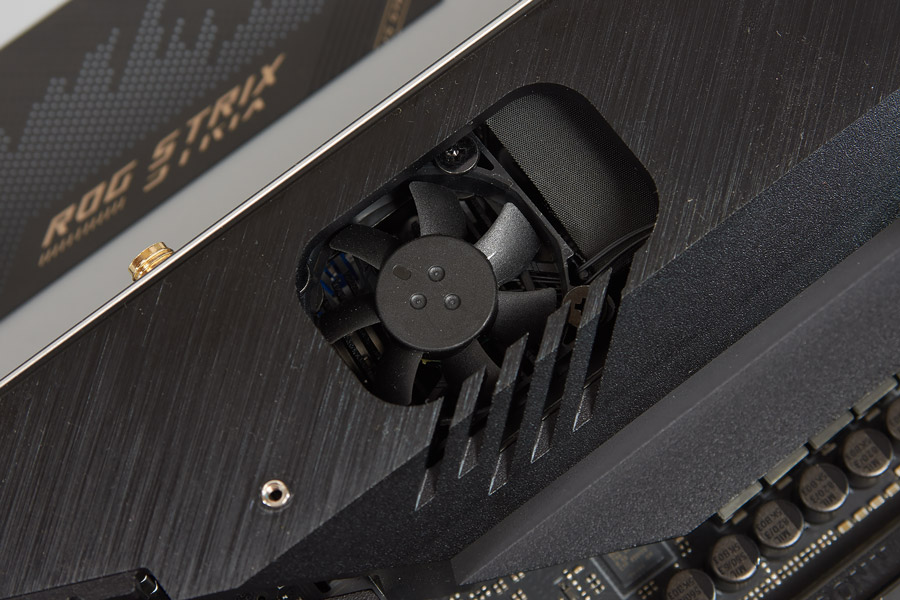

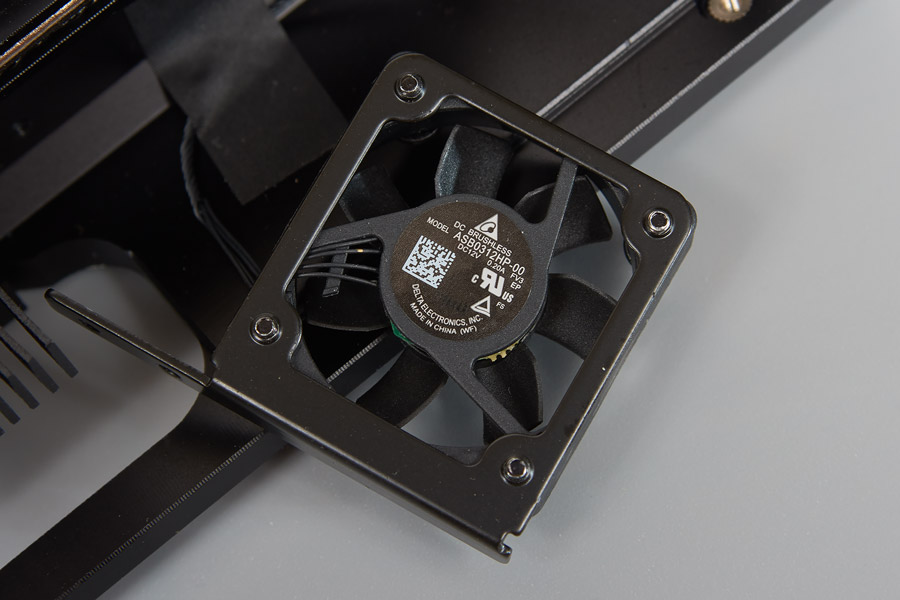

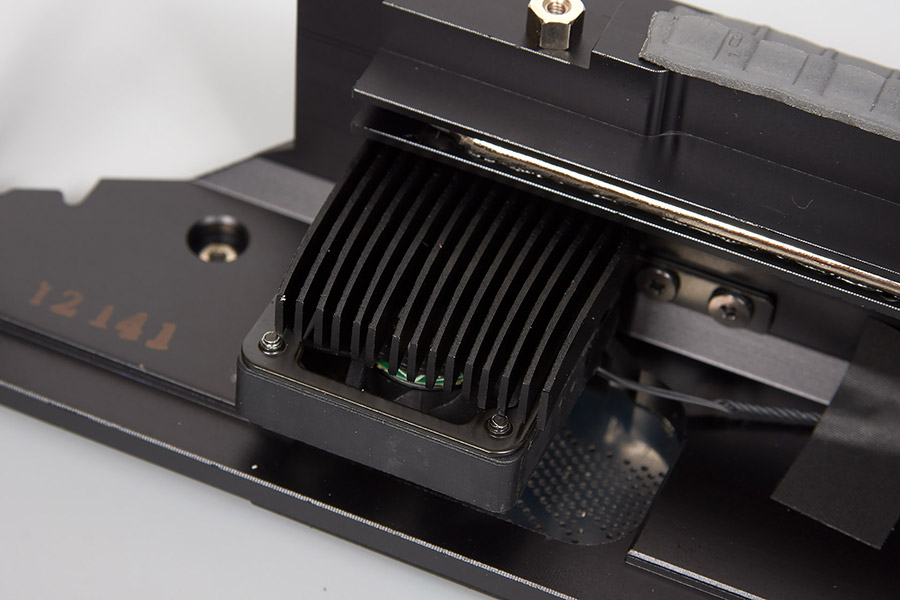

Вентилятор обладает четырёхпроводным подключением, а значит его обороты можно будет отслеживать во всём диапазоне вращения. Крепится он на своеобразный гребешок, который не сказать, что играет какую-то основную роль во всей структуре радиатора. По ходу знакомства с устройством изучим этот узел предметнее.

ASUS ROG Strix Z590-I Gaming WiFiASUS ROG Strix Z590-I Gaming WiFiASUS ROG Strix Z590-I Gaming WiFi

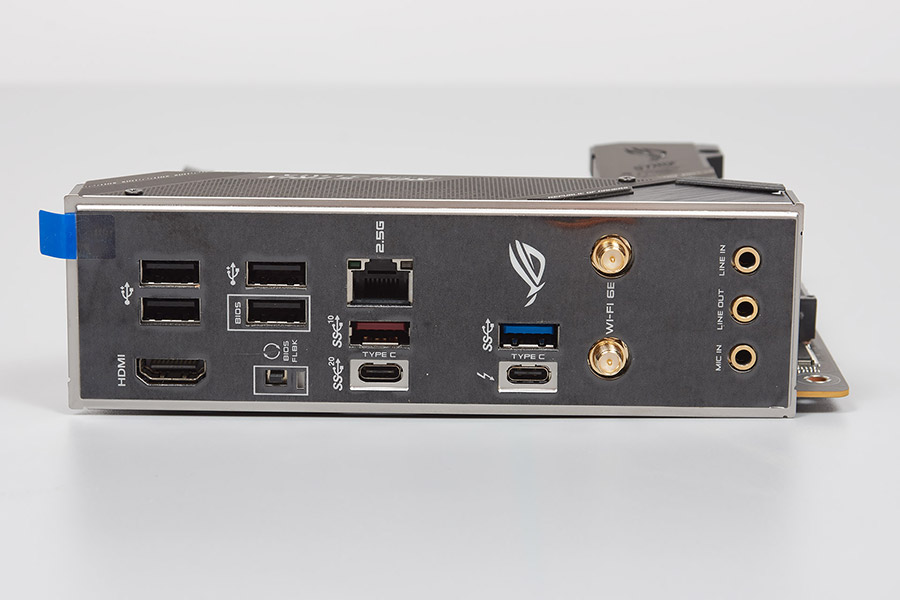

Три позолоченных аудиовыхода будут подсвечиваться цветами, привычными для этих целей. Вспомогательных кнопок нет, но стоит выделить вариативную FlexKey, то есть корпусная Reset сможет выполнять другие задачи, в зависимости от настроек UEFI и пожеланий пользователя. Остальной набор интерфейсов современен и вполне достаточен для сборок с мультимедийным и игровым уклоном.

ASUS ROG Strix Z590-I Gaming WiFiASUS ROG Strix Z590-I Gaming WiFi
