Обзор материнской платы ASUS ROG Maximus XIII Hero. Функциональный герой

Чипсеты Intel 500 серии для платформы LGA1200 были представлены в середине января этого года, как и платы на них, но процессоры на ядре Rocket Lake-S вышли лишь неделю назад. Возможно, чипмейкер хотел заполнить складские запасы новинок, а может производители материнских плат банально не успевали подготовить прошивки к их выходу, из-за чего релиз серии Core 11 поколения был еще и перенесен на пару недель. И последнее вполне имело место быть, так как пока я тестировал Core i7-11700KF сменилось три версии UEFI, с которыми росла производительность, добавлялись новые функции, ломалась возможность разгона памяти до определенных частот и т.д., а когда плата отправилась к следующим счастливчикам — появилась еще одна прошивка и еще несколько перед выходом самих процессоров! Аналогичным образом дела обстоят и у других вендоров. Но радует, что производители продолжают совершенствовать микрокод в своих платах и решают всевозможные проблемы.

Этот обзор материнской платы ASUS ROG Maximus XIII Hero станет дополнением к тестированию Core i7-11700KF, при котором основное внимание было уделено именно процессору. Рассматриваемая «материнка» является самой младшей в линейке Maximus, что подразумевает некоторые упрощения относительно старших решений ROG. Например, здесь отсутствует контактная площадка для замера напряжений при помощи мультиметра, меньше органов управления, реализован более простой преобразователь питания процессора, не такой богатый комплект поставки. Но зато плата нисколько не уступает по возможностям прошивки в плане настроек и разгона.

ASUS ROG Maximus XIII Hero

Характеристики

Модель ASUS ROG Maximus XIII Hero
Официальная страница продукта в Сети ROG Maximus XIII Hero
Чипсет Intel Z590
Процессорный разъём Socket 1200
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Rocket Lake-S, Comet Lake-S)
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ:
2133–3200 — JEDEC
3200–5333 — OC
Слоты PCI-E 2 x PCI Express 4.0 x16 (x16+x0, x8+x8, x8+x4) — CPU
1 x PCI Express 3.0 x16 (x4) — Z590
1 x PCI Express 3.0 x1 — Z590
M.2 1 x PCI Express 4.0 x4 (Key M, 2242/2260/2280/22110) — 11th Gen CPU
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) — CPU
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) — Z590
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110) — Z590
Встроенное видеоядро (в процессоре) Intel UHD 750/730/630/610
Видеоразъёмы HDMI 2.0
Количество подключаемых вентиляторов 8x 4pin
Порты PS/2
Порты USB 2 x Thunderbolt 4 (2 разъёма на задней панели (USB Type-C), Intel JHL8540)
6 х 3.2 Gen 2 (6 разъёмов на задней панели, Z590)
1 x 3.2 Gen 2x2 (Z590)
4 х 3.2 Gen 1 (Z590)
6 х 2.0 (2 разъёма на задней панели, Z590)
Serial ATA 6 x SATA 6 Гбит/с (Z590)
RAID 0, 1, 5, 10 (SATA, Z590), 0, 1 (M.2 PCI-E, Z590)
Встроенный звук ROG SupremeFX 7.1:
Codec — Realtek ALC4082 (7.1, HDA)
DAC — ESS SABRE9018Q2C
S/PDIF Оптический (выход)
Сетевые возможности 2 х Intel I225-V (2.5 Gigabit Ethernet)
Intel Wi-Fi 6E 2х2 AX210 (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2)
COM
LED Addressable Header (+5V) 3
LED RGB Header (+12V) 1
TPM 1x SPI (13 pin)
UEFI UEFI AMI BIOS, 256 Mb Flash ROM
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Armoury Crate, AURA Sync, Fan Xpert 4, ASUS HydraNode Fan, Q-LED (CPU, DRAM, VGA, BOOT LED), POST-индикатор, кнопки Clear CMOS, Flash BIOS, Power, FlexKey (Reset) и ReTry; контактные пары Clear CMOS и T-Sensor, USB BIOS Flashback, радиаторы M.2 с бекплейтом, MemTest86, поддержка NVIDIA 2-Way SLI
Цена в рознице 15359 грн

Комплект поставки

Плата поставляется в крупной черной коробке с красными элементами, выполненной в фирменном стиле Republic of Gamers.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

В комплекте поставки пользователь обнаружит:

  • краткое руководство пользователя (на английском языке);
  • приветственная брошюра владельца устройства ROG;
  • комплект наклеек с различными изображениями серии ROG, в том числе и для кабелей;
  • диск с драйверами и фирменным ПО;
  • комплект из пары винтов и стоек для устройств формата M.2;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • удлинитель для подключения управляемой светодиодной ленты;
  • удлинитель для подключения светодиодной ленты RGB;
  • тканевый брелок с логотипом ROG;
  • стойка для видеокарты и по совместительству рычажок для удобного извлечения карты из слота;
  • выносная антенна с возможностью фиксации положения.

ASUS ROG Maximus XIII Hero

Стойка будет весьма кстати при установке видеокарты с массивной системой охлаждения. Кроме того, с ее помощью можно открыть защелку первого слота PCI-E x16, так как из-за радиатора над разъемом M.2 пальцем туда дотянуться не представляется возможным. Что поделаешь, дизайнер так видел.

ASUS ROG Maximus XIII Hero

Комплектная антенна теперь стала тоньше и продолговатой, чем те, которые были раньше, да и угол наклона теперь можно менять в отличие от старых вариантов.

ASUS ROG Maximus XIII Hero

Функциональность

Материнские платы серии ROG давно уже растеряли фирменные красные элементы и теперь это строгие решения абсолютно черного цвета с декоративными зеркальными вставками.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

Учитывая направленность платы, на ней присутствуют POST-индикатор, кнопки Start и FlexKey, причем, последней можно назначить функцию Safe Boot или включать/отключать подсветку Aura. Там же, в левом верхнем углу, есть индикаторы Q-LED, сигнализирующие о процессе инициализации компонентов системы. Контактной площадки для измерения напряжений, увы, нет, но снизу платы есть кнопка Retry_Button, позволяющая «оживить» ПК из-за неправильных настроек. К сожалению, во время тестирования процессора мне она особо не помогала, «материнка» все равно уходила в себя и выход из ситуации был лишь один — Clear_CMOS. Надеюсь, в будущих прошивках этот досадный недостаток будет исправлен.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

Любители высокого fps смогут объединить пару видеокарт GeForce в режиме Nvidia 2-Way SLI, тогда как поддержка CrossFire для Radeon оказалась в пролете. Для плат расширения предусмотрено еще два разъема — PCI-E x1 и PCI-E x16@4. Последний делит четыре линии скоростного интерфейса с каналами SATA1–SATA4, так что, при установке требовательной к пропускной способности карты подключить SATA-накопители можно будет только к последним двум каналам.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

Учитывая уже повальный переход на NVMe SSD четыре разъема M.2 для платы такого уровня будет весьма кстати. Все они накрыты радиаторами с предустановленными термопрокладками, причем, что не маловажно, присутствуют также металлические пластинки, позволяющие дополнительно охлаждать нижнюю часть накопителей. Самый первый M.2, к которому подводится четыре линии PCI Express 4.0, предусмотрен исключительно для процессоров на ядре Rocket Lake-S. Здесь радиатор очень высокий и перекрывает доступ к защелке графического слота, так что, без комплектной стойки или тонкого и длинного предмета тут не обойтись.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

Так как аппетиты новых процессоров при разгоне возросли, разработчики установили массивную систему охлаждения VRM, выполненную из нескольких металлических элементов, соединенных плоской тепловой трубкой и накрывающих заднюю панель материнской платы. Небольшое количество ребер и диагональные прорези немного увеличивают площадь рассеивания тепла. Для чипсета предусмотрен небольшой радиатор-брусок, накрываемый декоративной пластиковой крышкой, подсвечиваемой установленными на плате RGB-светодиодами. За передачу тепла к элементам охлаждения отвечают обычные термопрокладки.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

Подсветку на плате можно синхронизировать через приложение Armoury Crate, добавив еще пару-тройку RGB-лент. В отличие от продуктов прошлых поколений, в ROG Maximus XIII Hero акцент сделан уже на адресную подсветку, т.е. требующие для питания +5 В.

ASUS ROG Maximus XIII Hero

Преобразователь питания процессора выполнен на базе восьмиканального контроллера Intersil ISL69269, который управляет семью сдвоенными фазами (сборки Texas Instruments 95410RR на 90 А) для вычислительных ядер и одной сдвоенной (Texas Instruments 59880 на 70 А) для графики. В итоге имеем схему 14+2, плюс еще одну фазу для формирования напряжения SA (Texas Instruments 59880 на 70 А) и две отдельные фазы для IO и IO OC. Этого должно быть достаточно для экспериментов с оверклокингом, учитывая, что разъемов EPS12V уже два, а не один плюс ATX12V как было раньше.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

После утомительных разгонных мероприятий неплохо бы и отдохнуть под музыку, просмотр кинофильма или играя в очередной шедевр игростроя — и в этом отлично поможет встроенная аудиоподсистема SupremeFX 7.1, реализованная на базе кодека Realtek ALC4082. В дополнение к нему установлен ЦАП ESS SABRE9018Q2C, а цепи звукового тракта отделены от остальной части материнской платы изолирующим зазором.

ASUS ROG Maximus XIII Hero

На задней панели материнской платы присутствуют: кнопки BIOS Flashback и Clear CMOS, два порта USB 2.0 и шесть USB 3.2 Gen2, два Thunderbolt 4 совмещенных с USB Type-C, один разъем HDMI, пара контактов для антенны Wi-Fi, два RJ45 и звуковые разъемы, включая оптический S/PDIF.

ASUS ROG Maximus XIII Hero

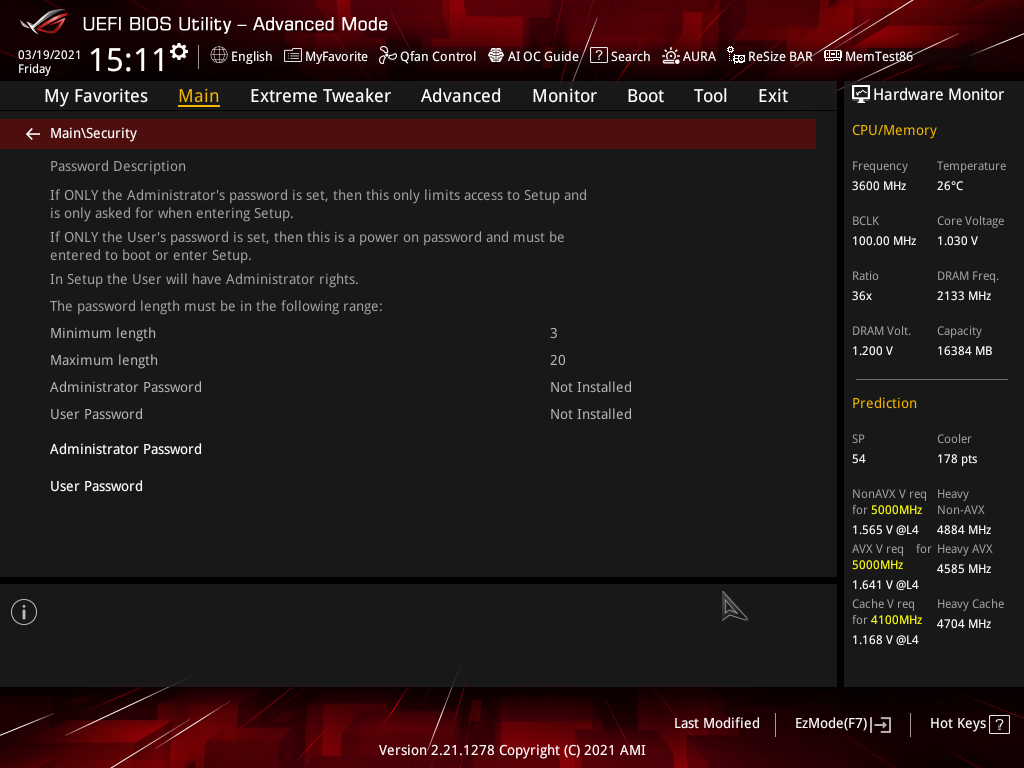

Возможности UEFI

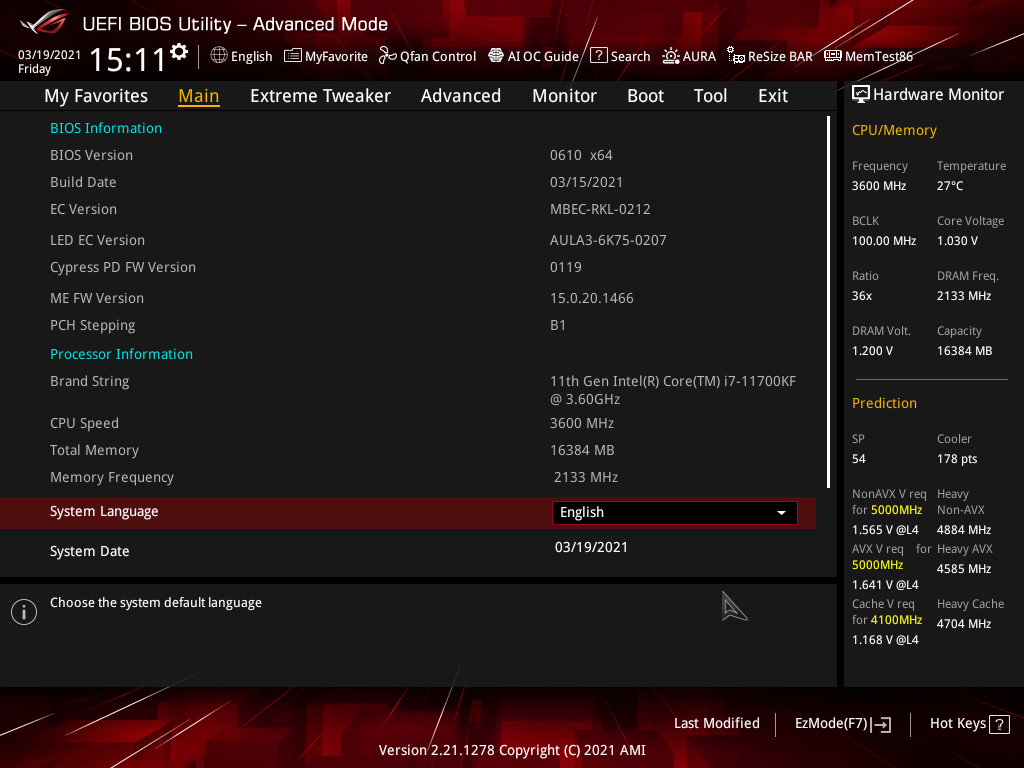

Учитывая постоянный выход новых прошивок во время тестирования платы, они все время обновлялись и для этого весьма кстати подошла встроенная утилита EZ Flash. Благодаря ей была установлена версия UEFI 0610, в которой, например, появился пункт по настройке Intel Adaptive Boost Technology, которого ранее не наблюдалось в UEFI 0502. Так что, возможно, в новых прошивках также будут внесены некоторые изменения.

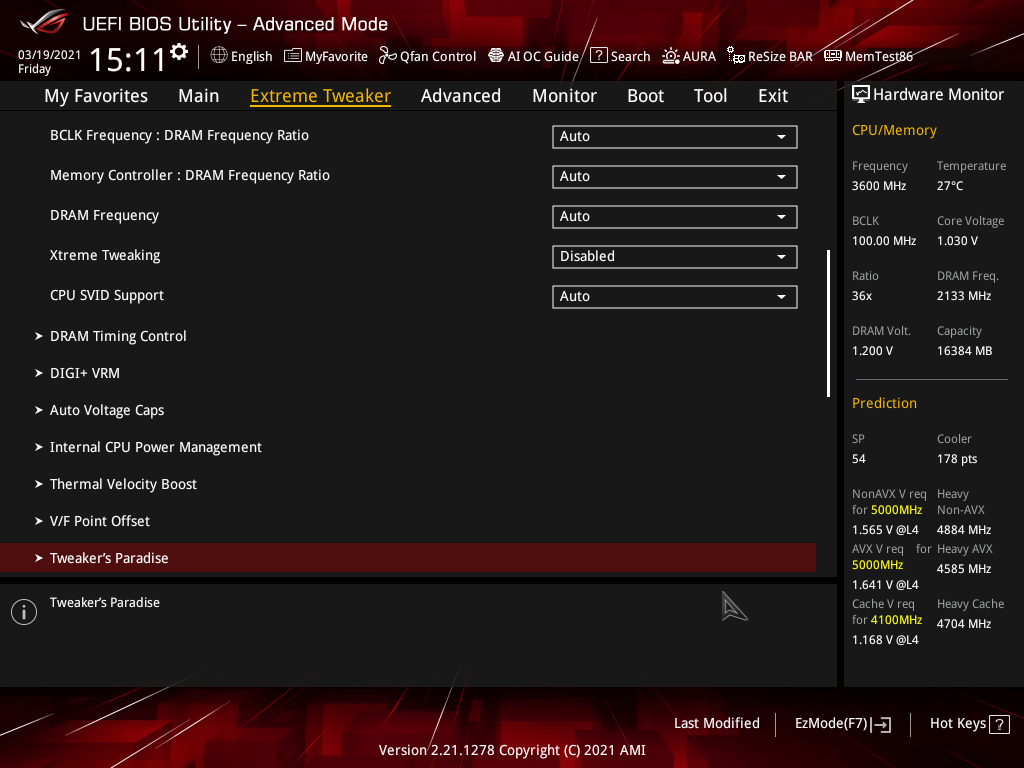

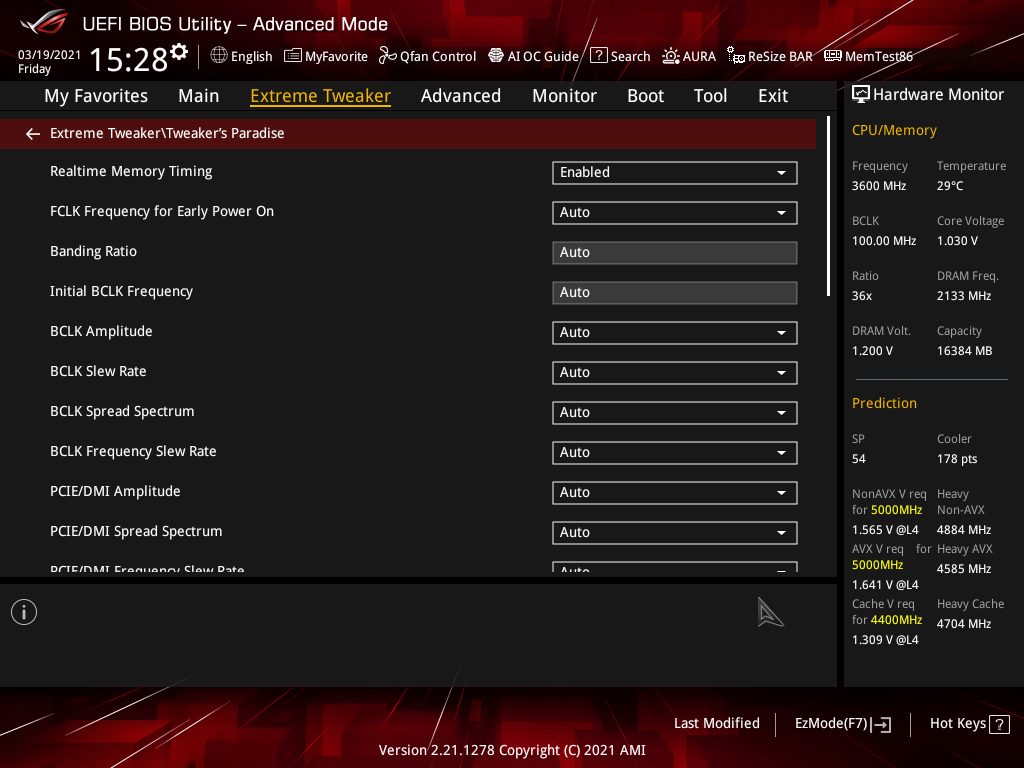

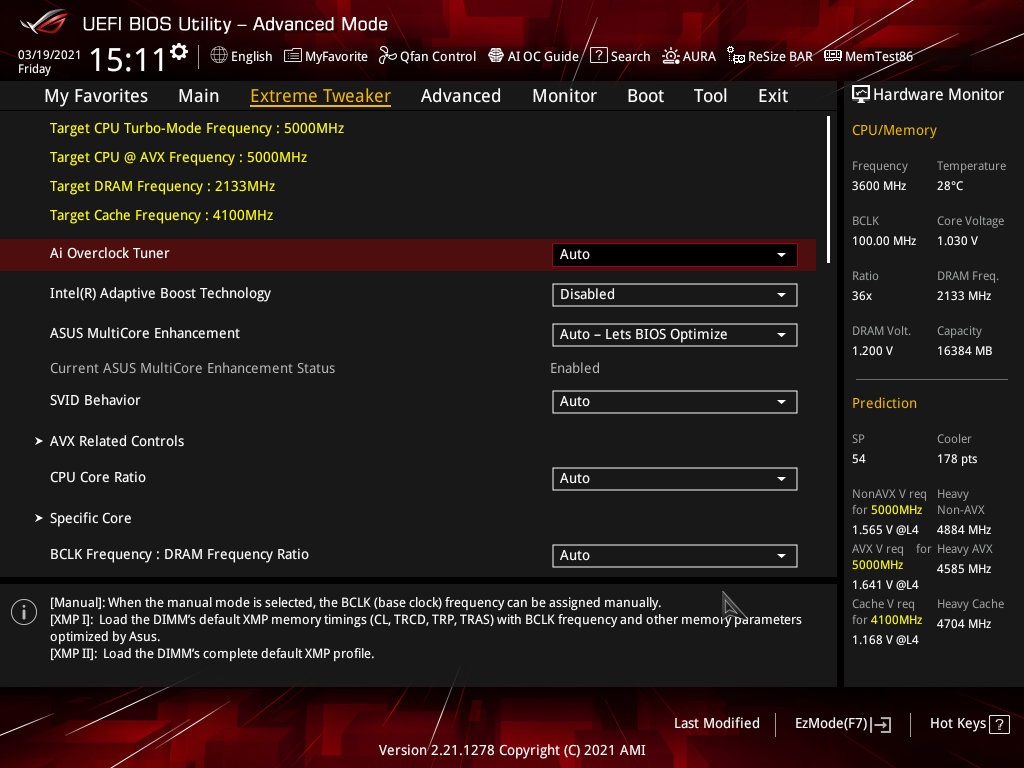

В платах серии ROG самым интересным разделом является Extreme Tweaker, где можно произвести все необходимые тонкие настройки системы и попробовать разогнать процессор и память.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

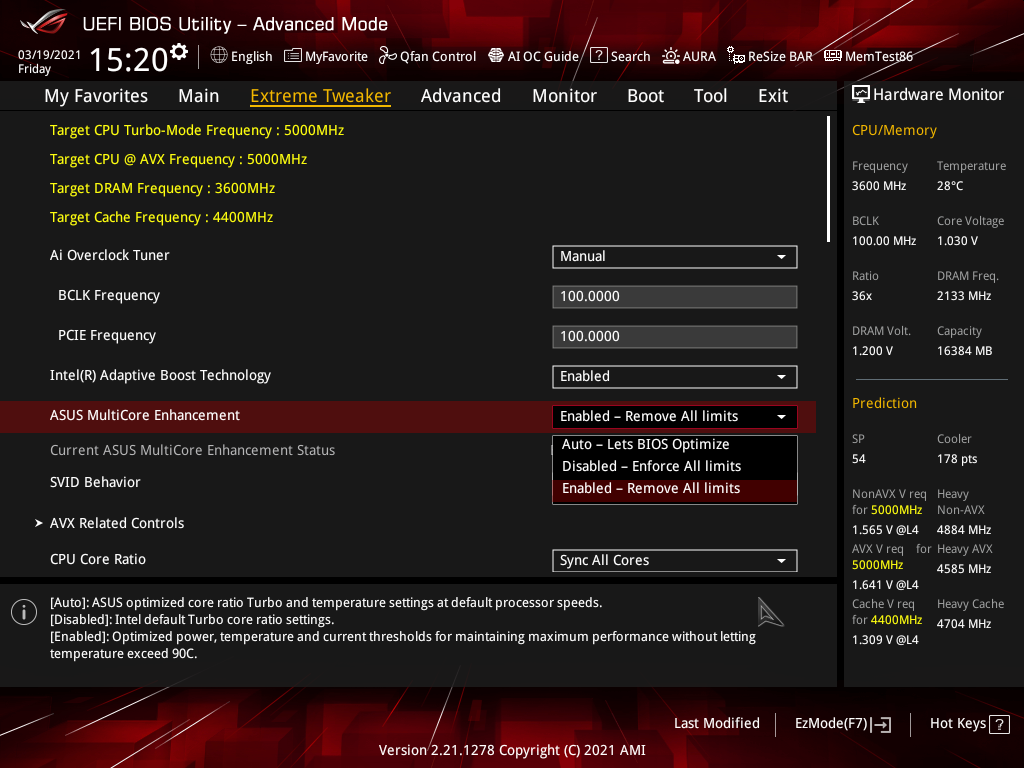

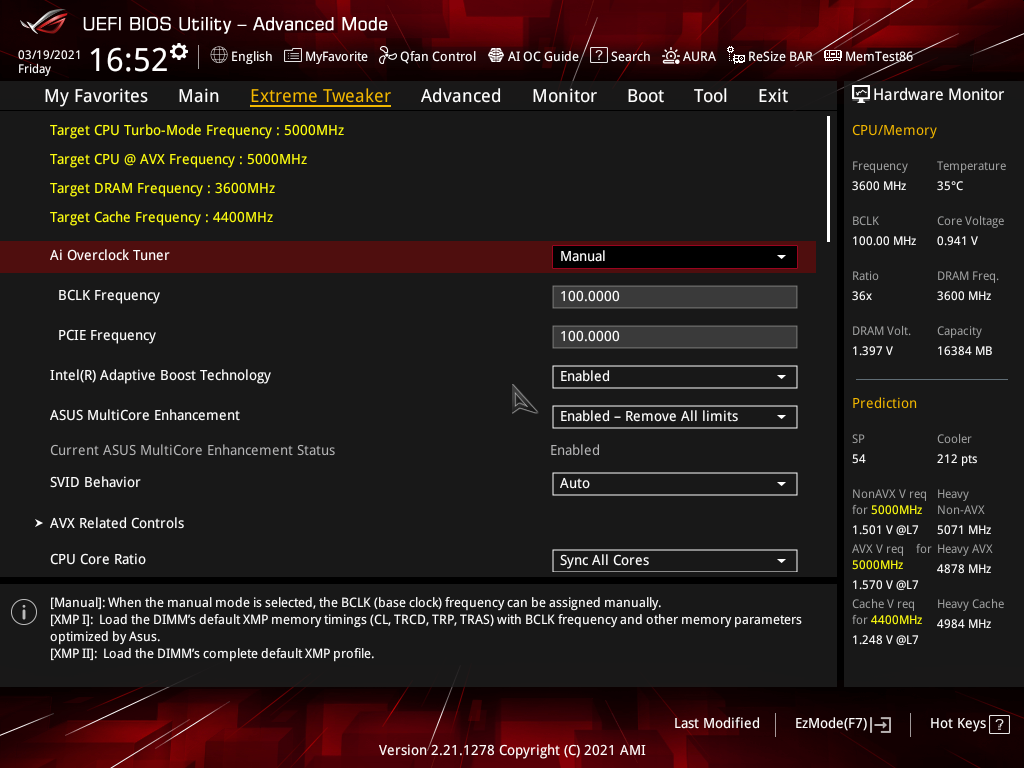

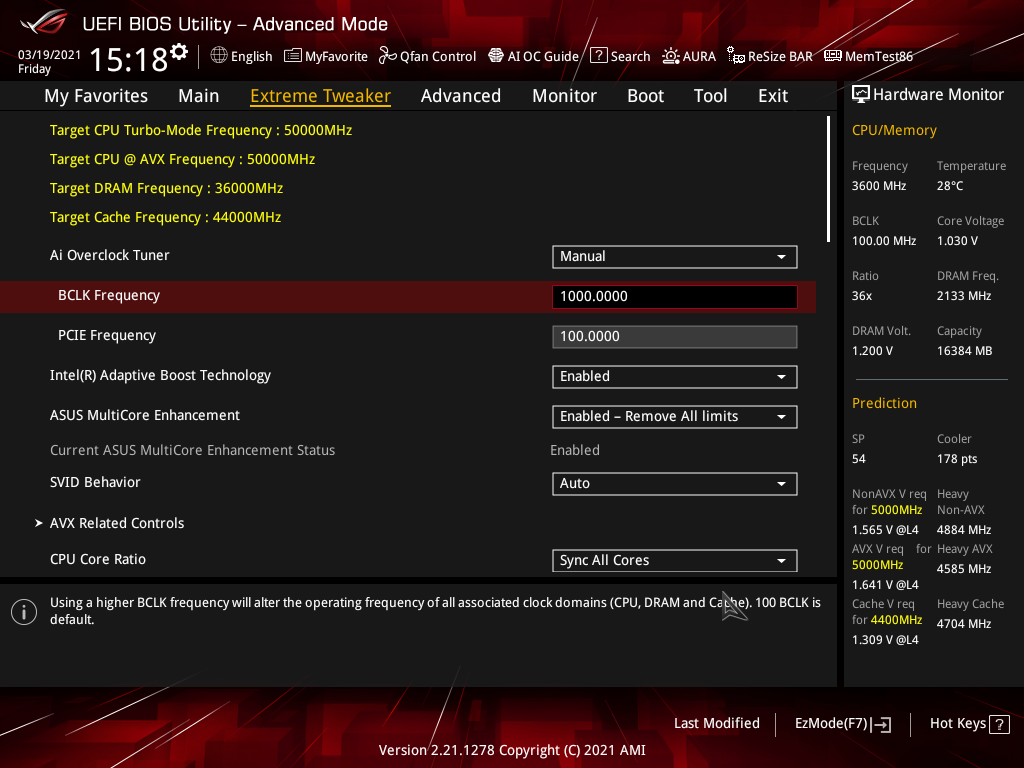

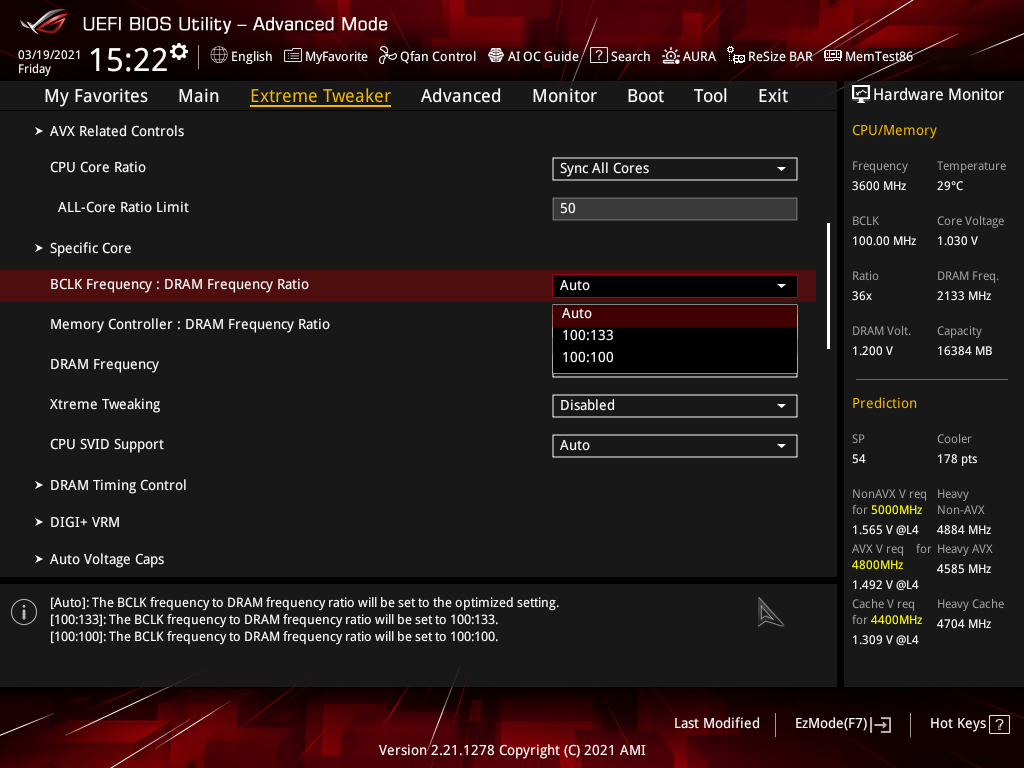

Программисты ASUS весьма оптимистичны и предусмотрели значение базовой на уровне 1000 МГц, хотя для шины PCI Express более 200 МГц не позволяют поднять. Для памяти пределом станут 8533 МГц при Bclk 100 МГц, режим работы контроллера можно выбрать как автоматический, так 1:1 или 1:2 — обозначения Gear1 и Gear2 разработчики решили не использовать, что облегчает понимание настраиваемых параметров.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

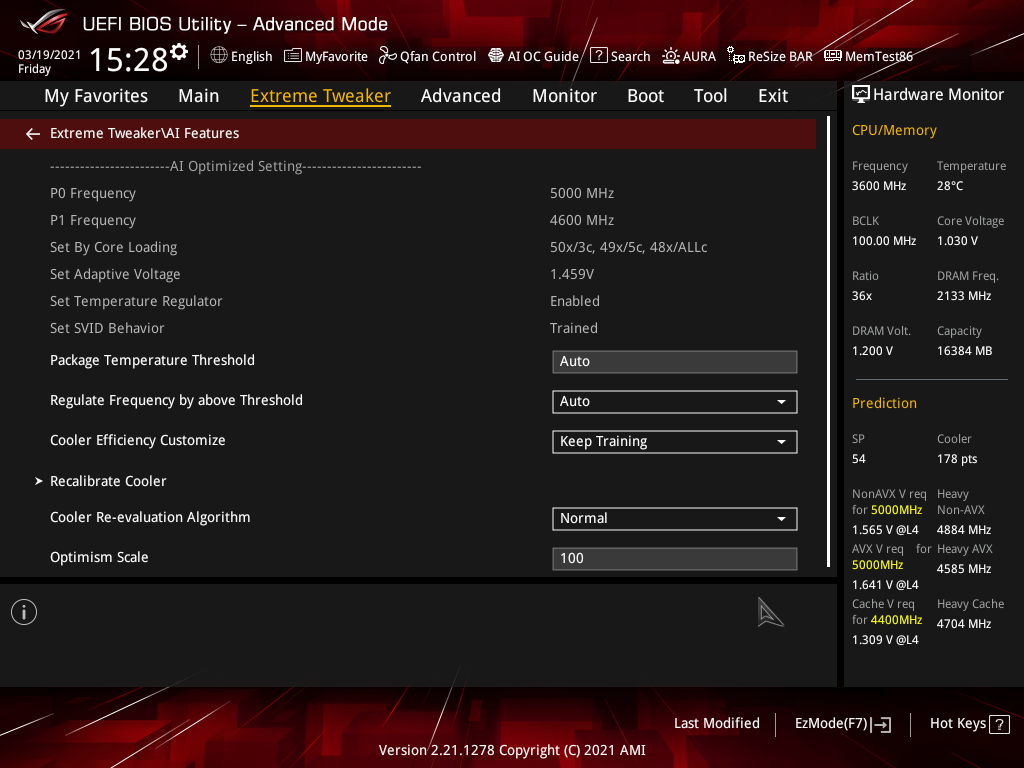

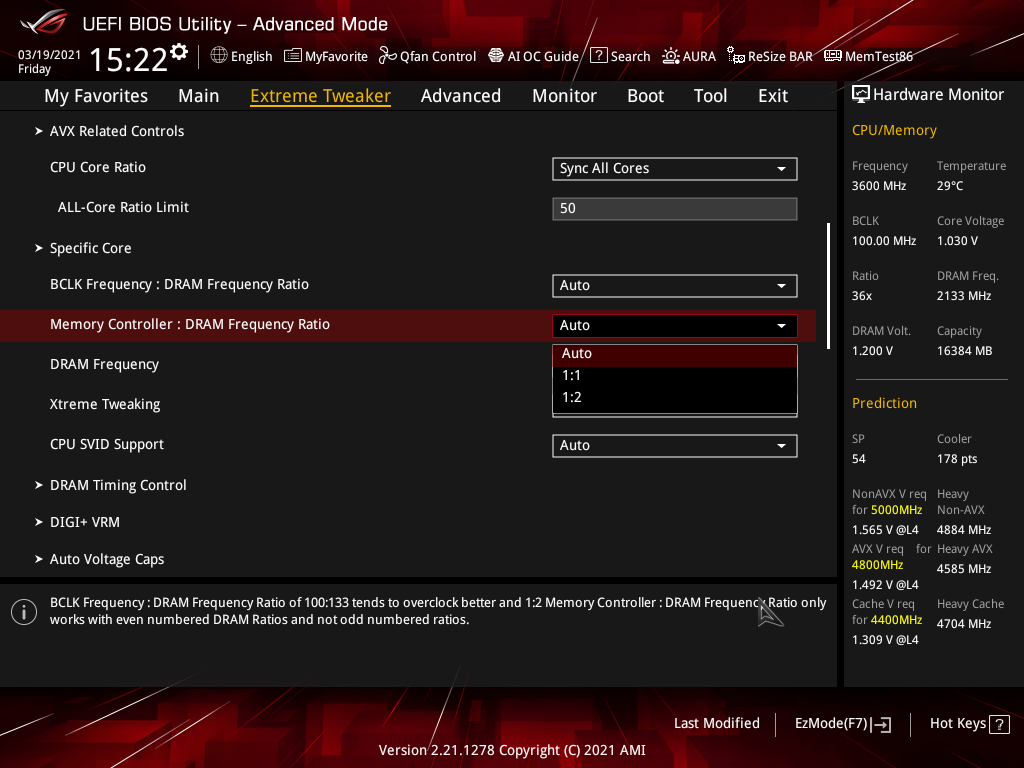

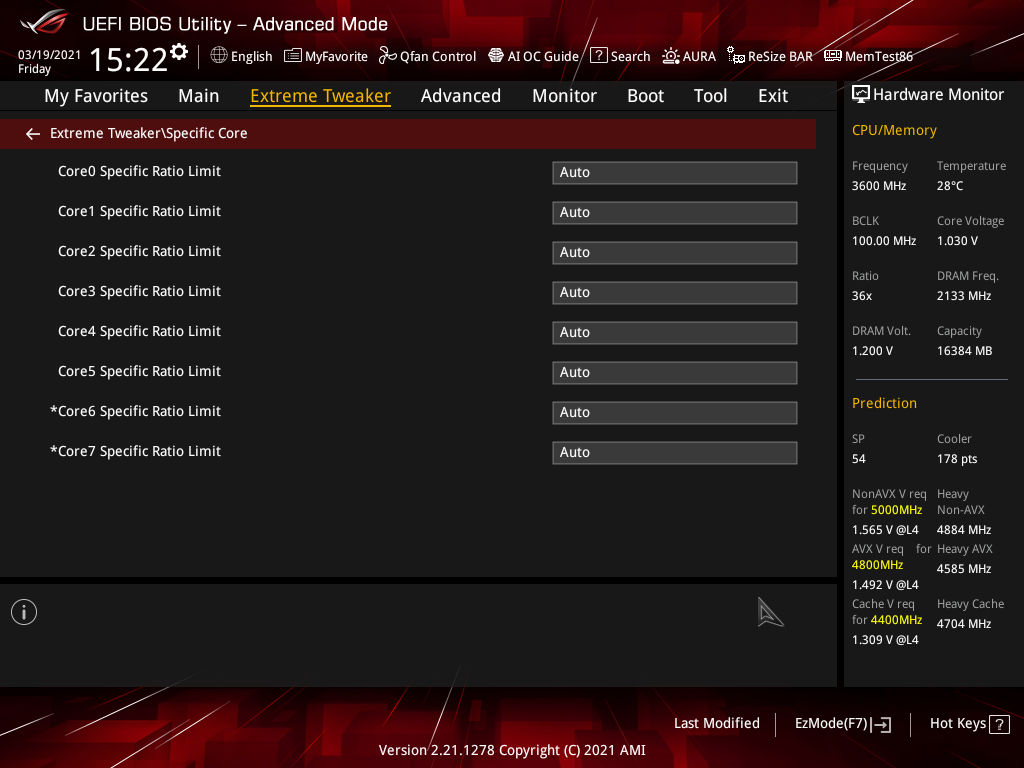

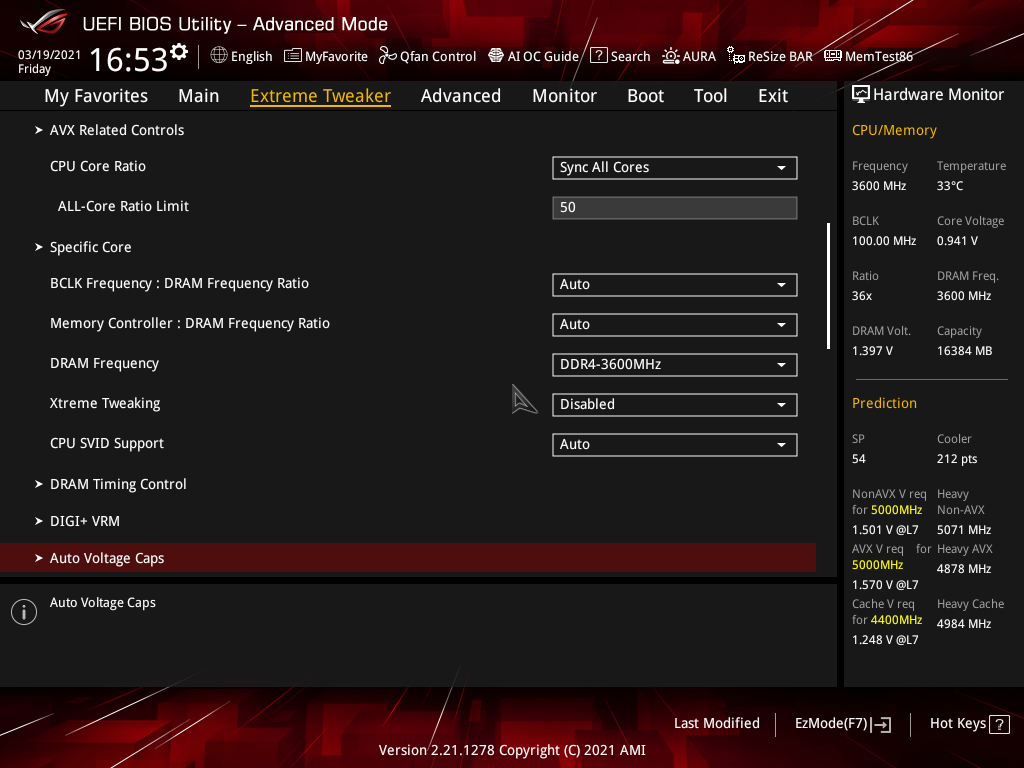

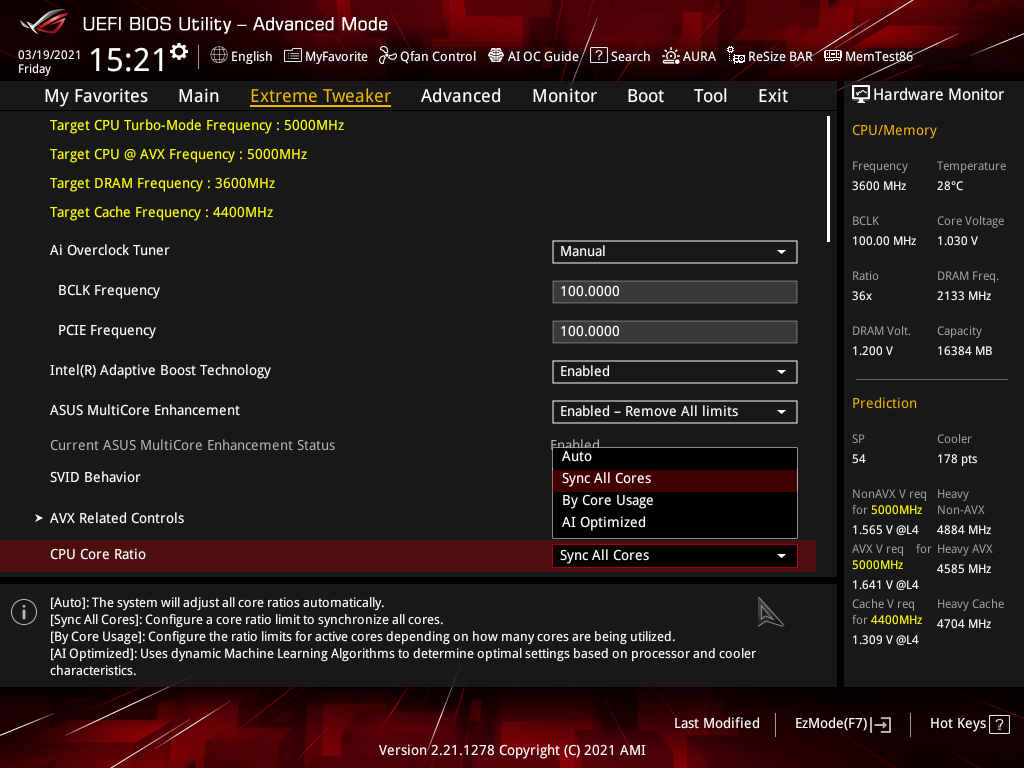

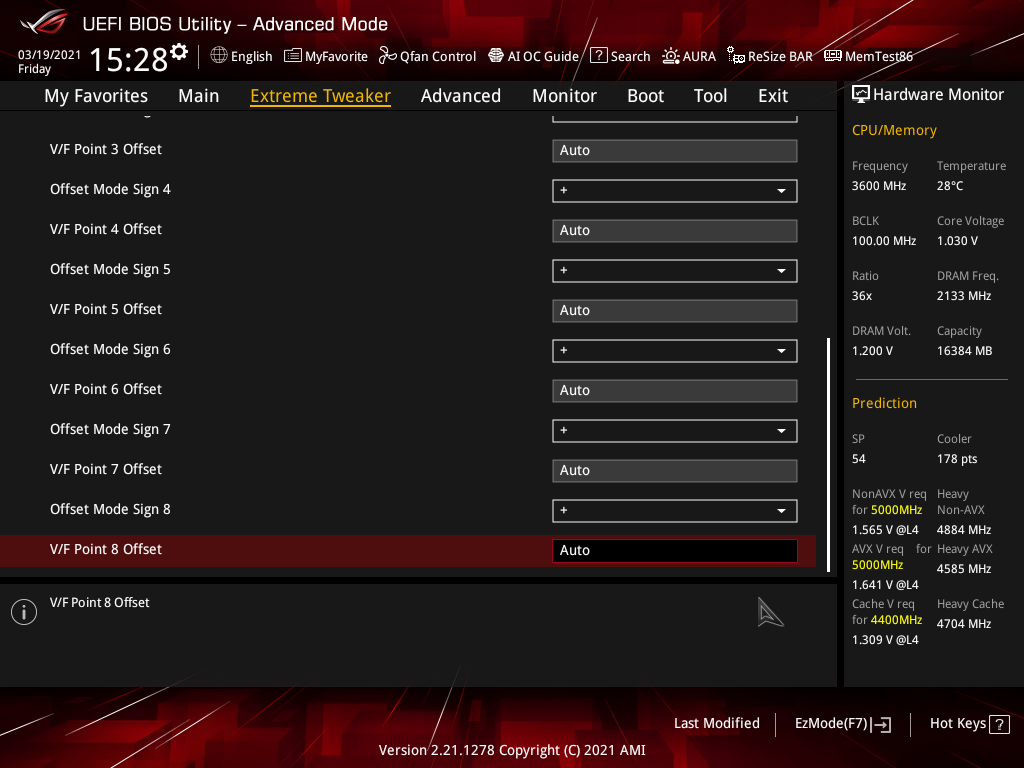

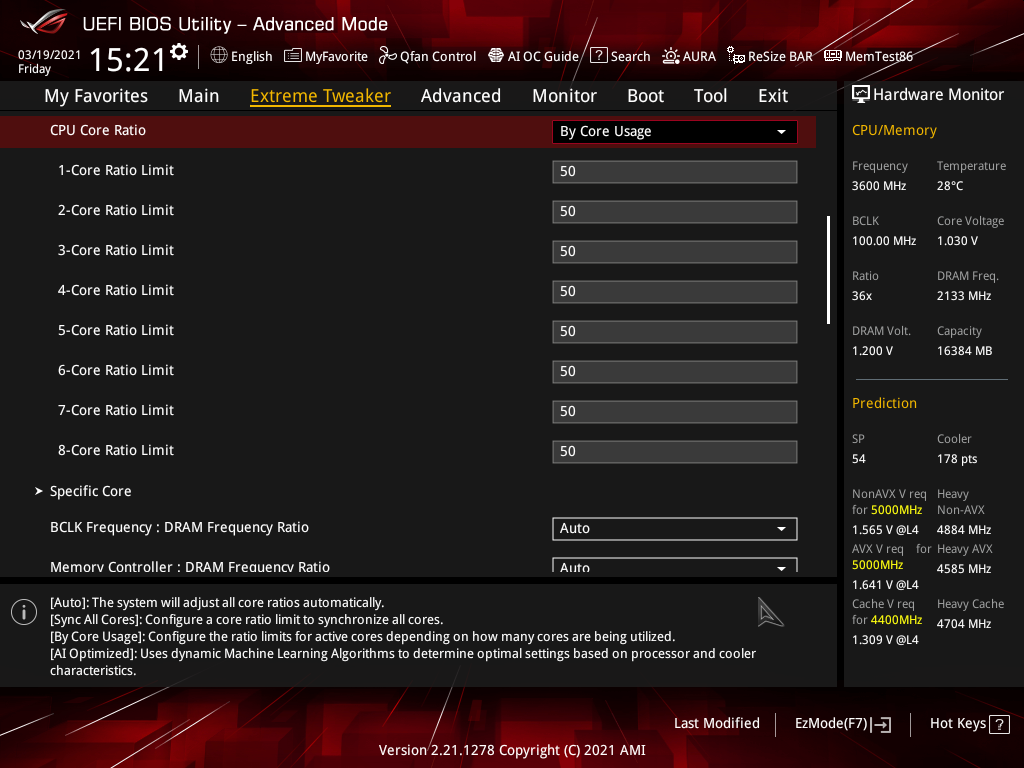

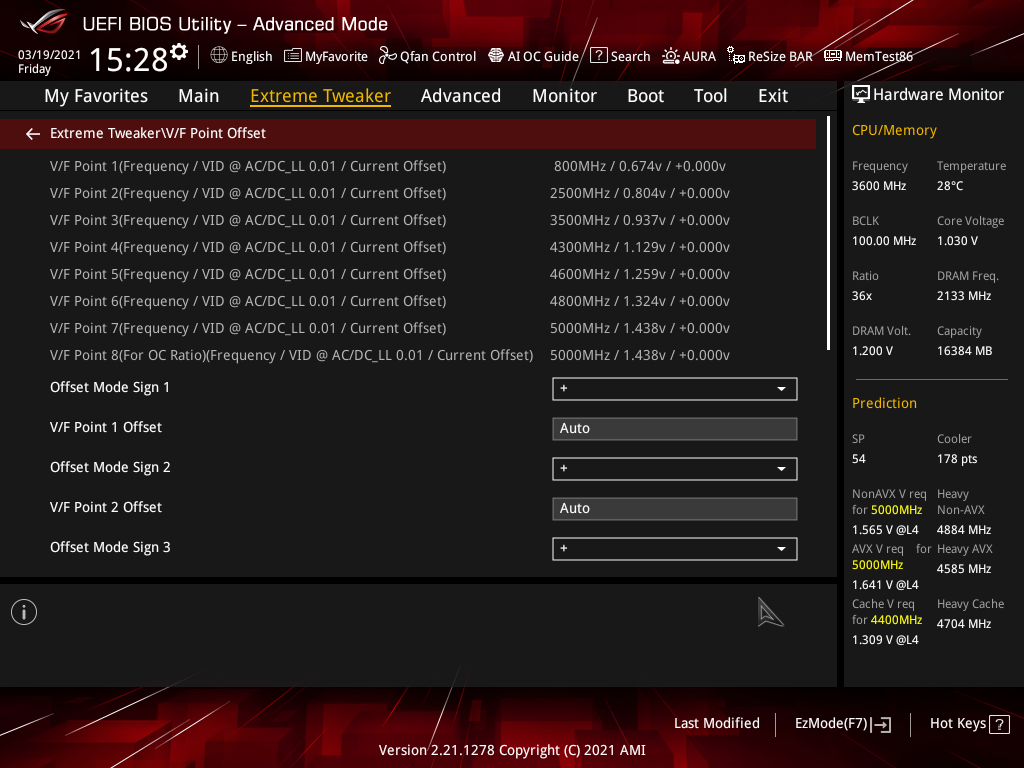

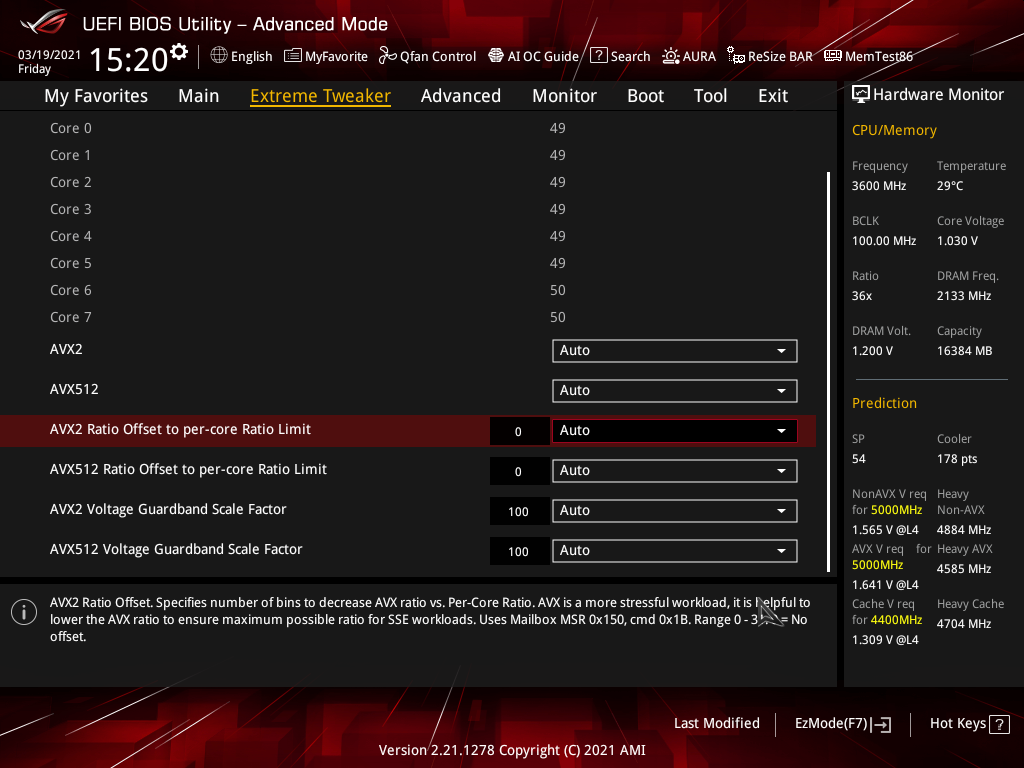

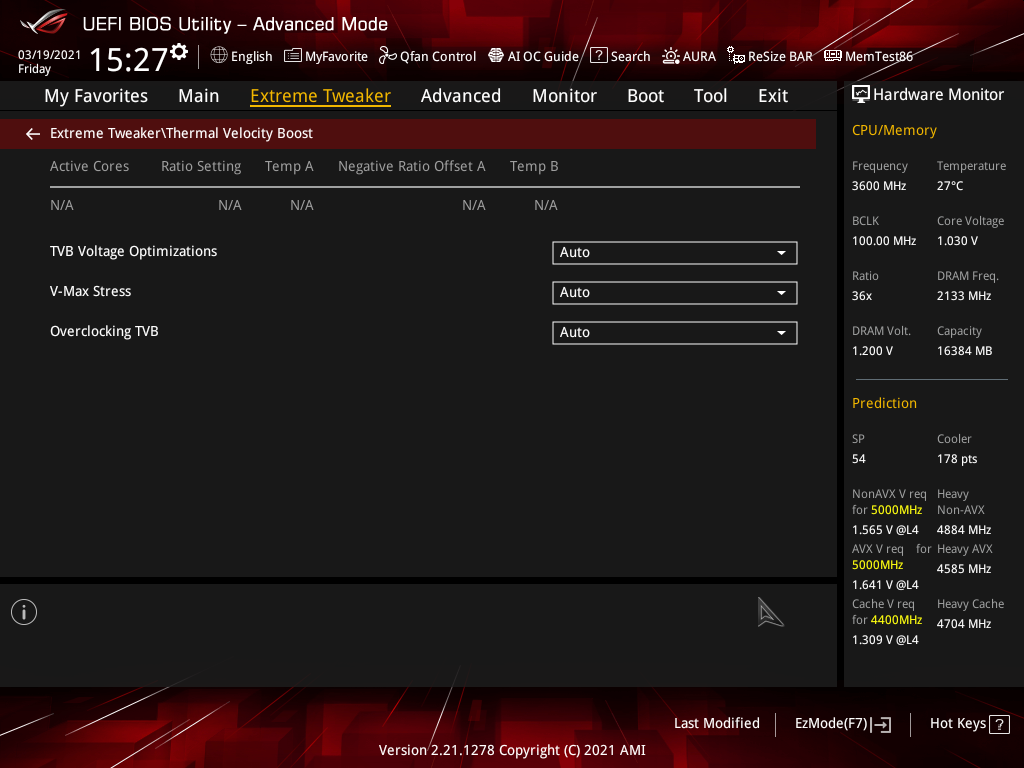

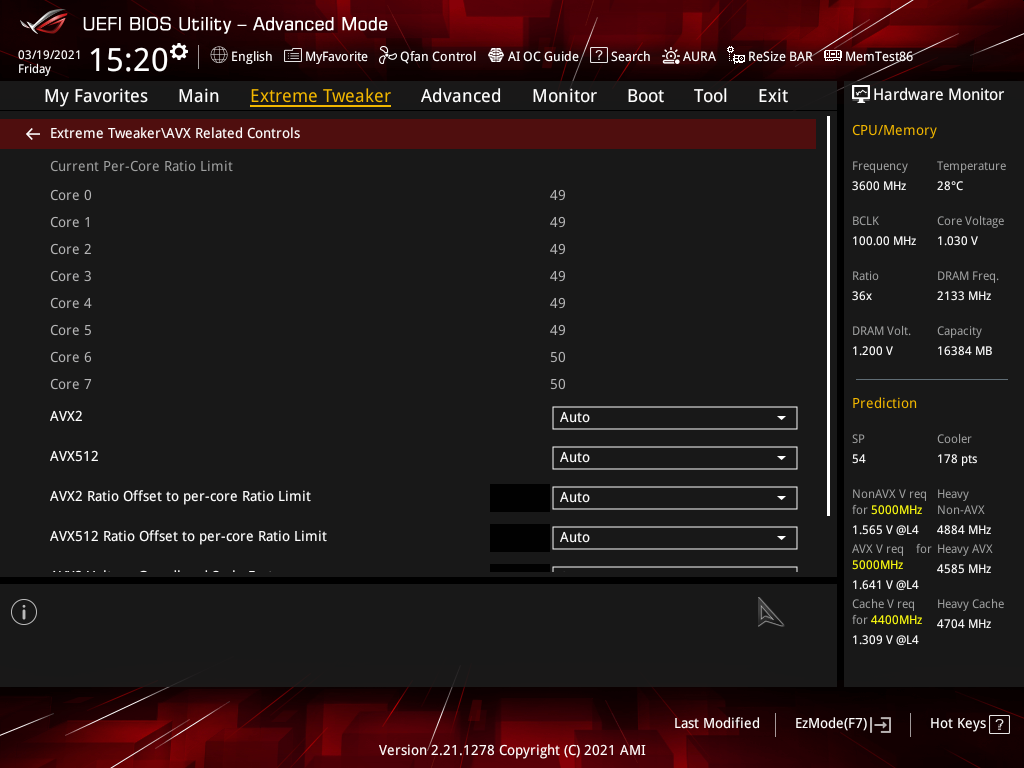

Множитель процессора можно выбрать общий, либо же использовать для каждого ядра в отдельности, не забыв про технологию MCE, снимающую все лимиты при работе CPU. При хорошем охлаждении это неплохое подспорье для авторазгона, но при этом обязательно надо контролировать напряжение питания. Полезным будет также наличие настроек Thermal Velocity.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

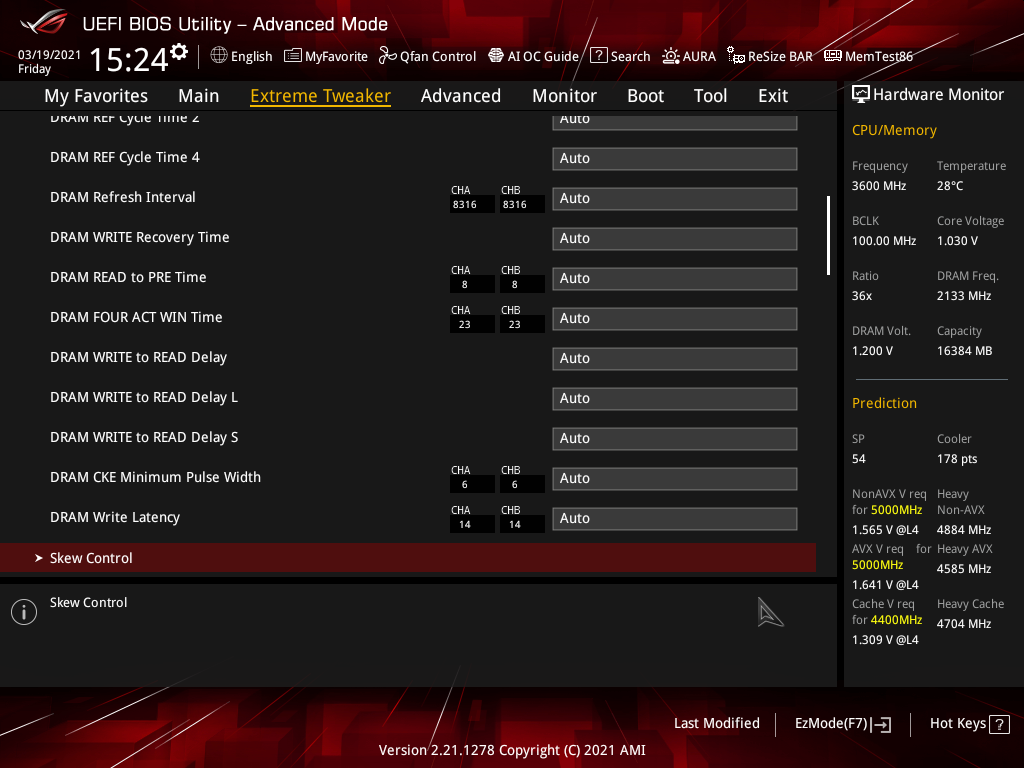

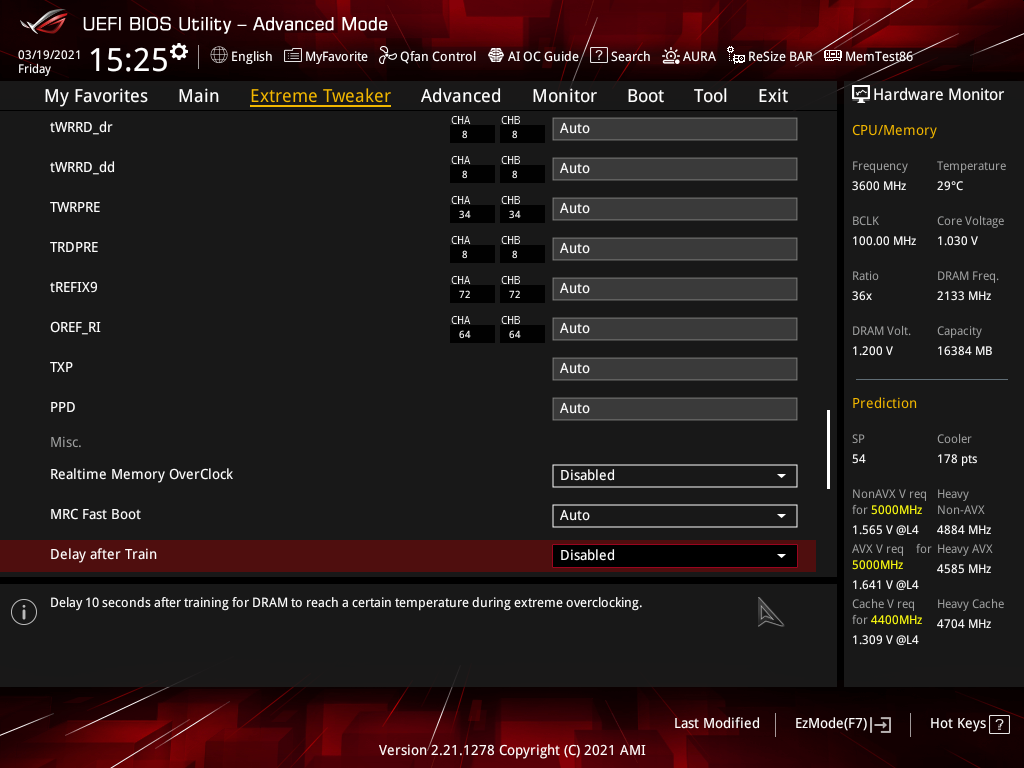

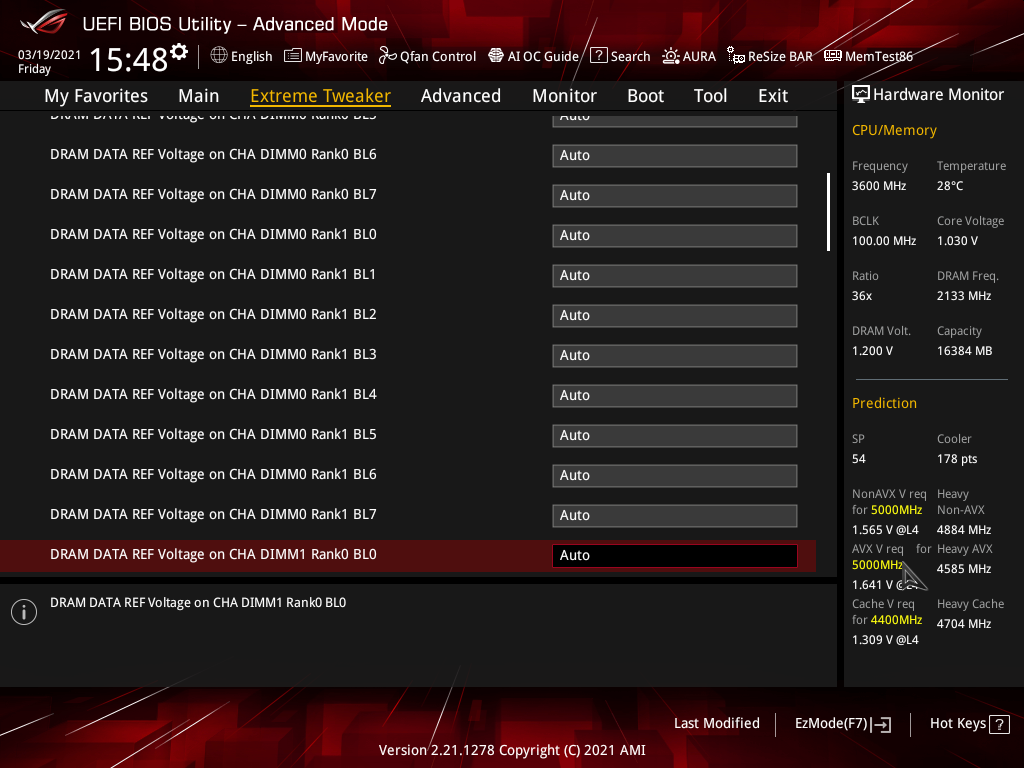

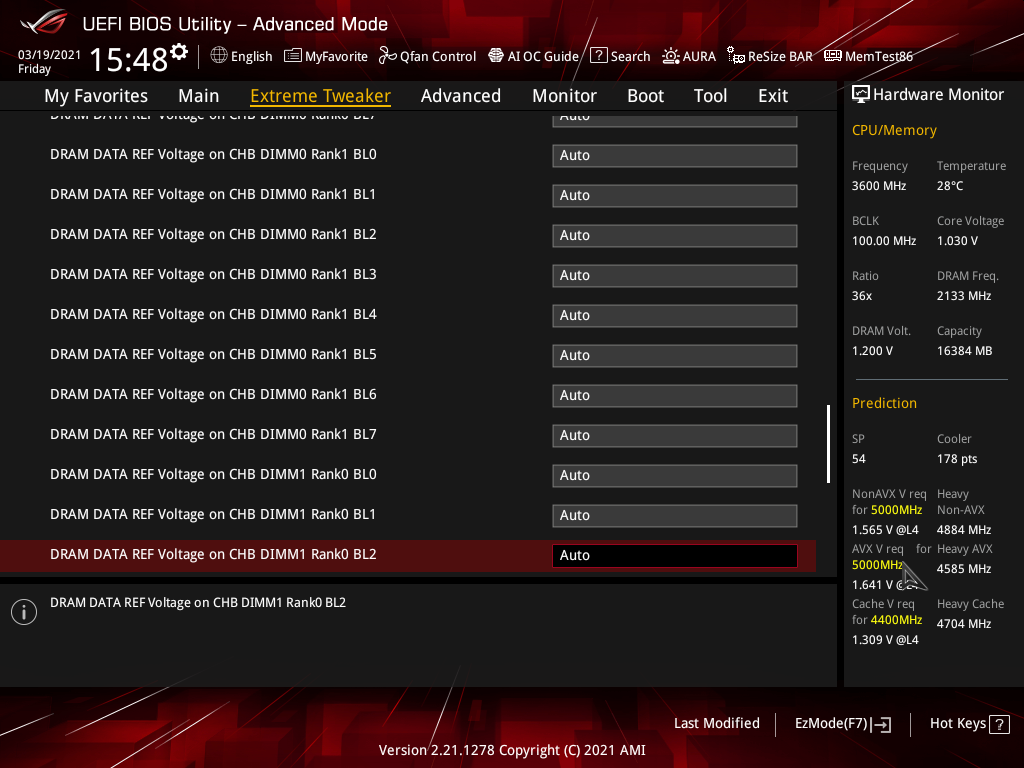

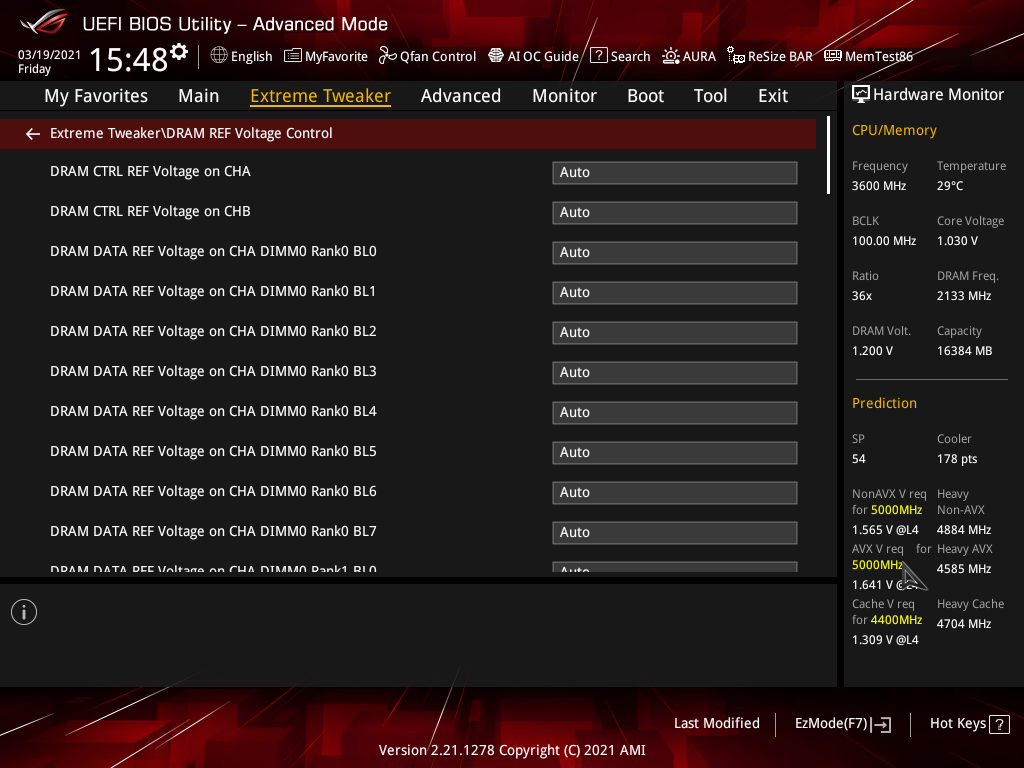

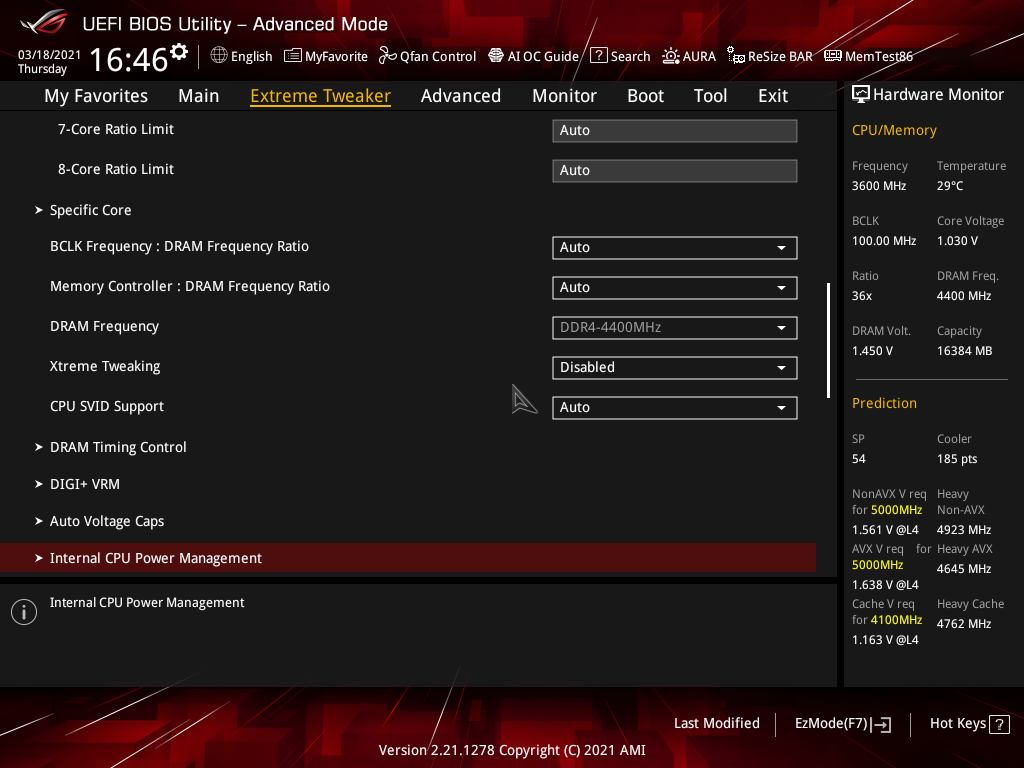

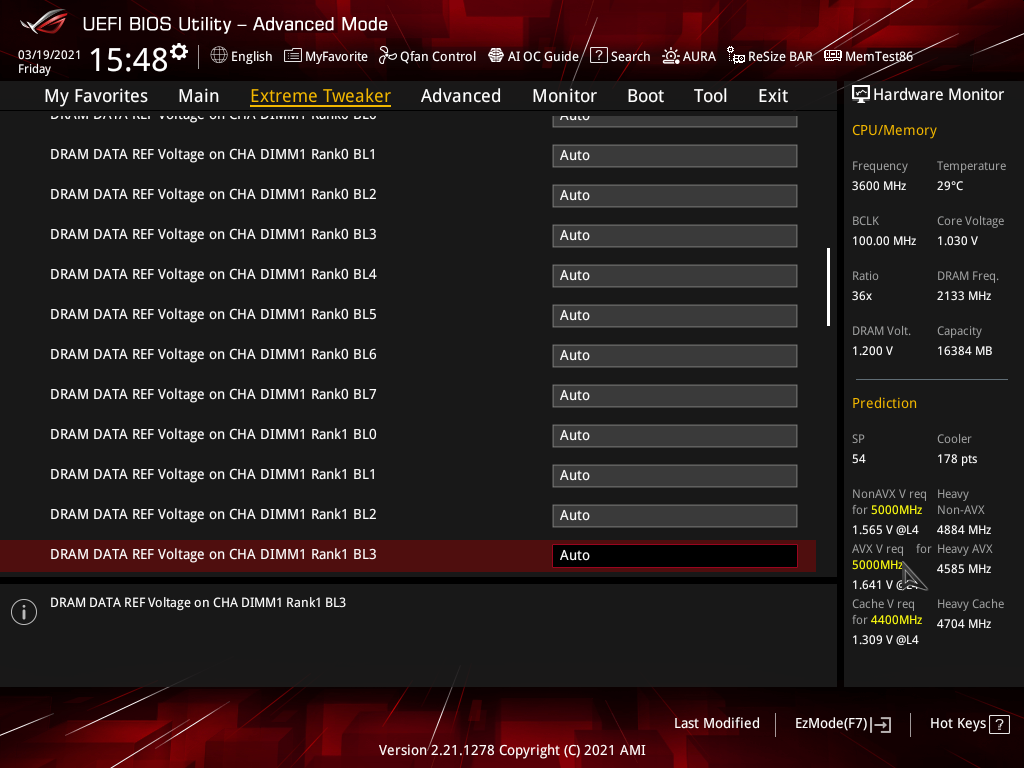

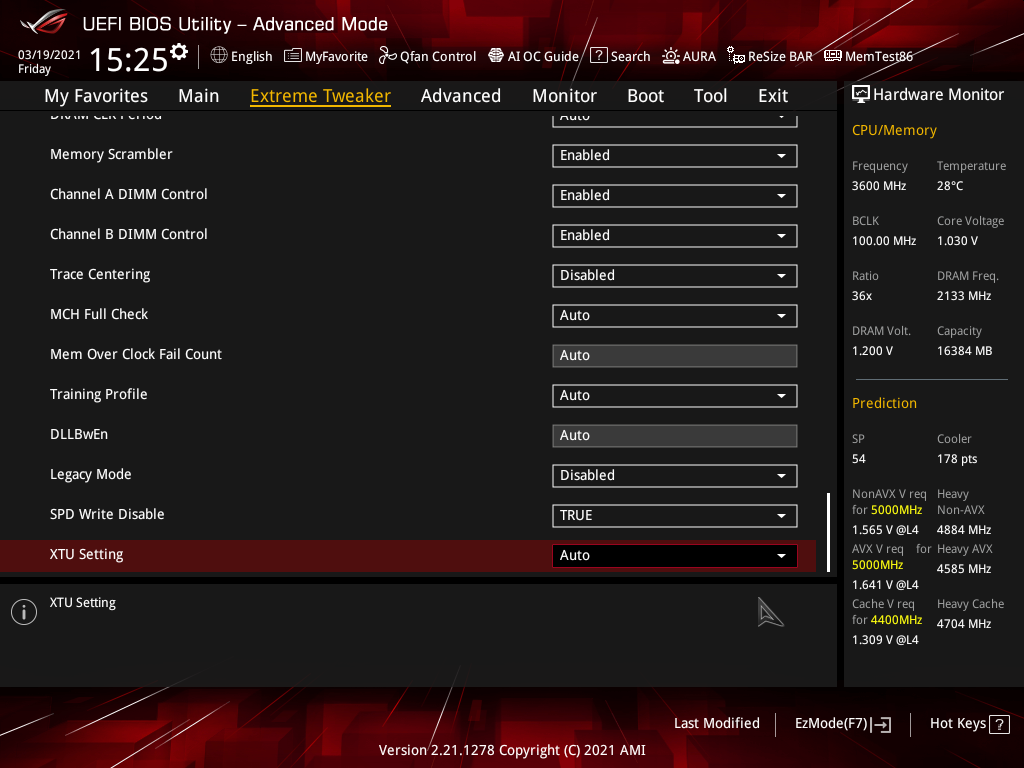

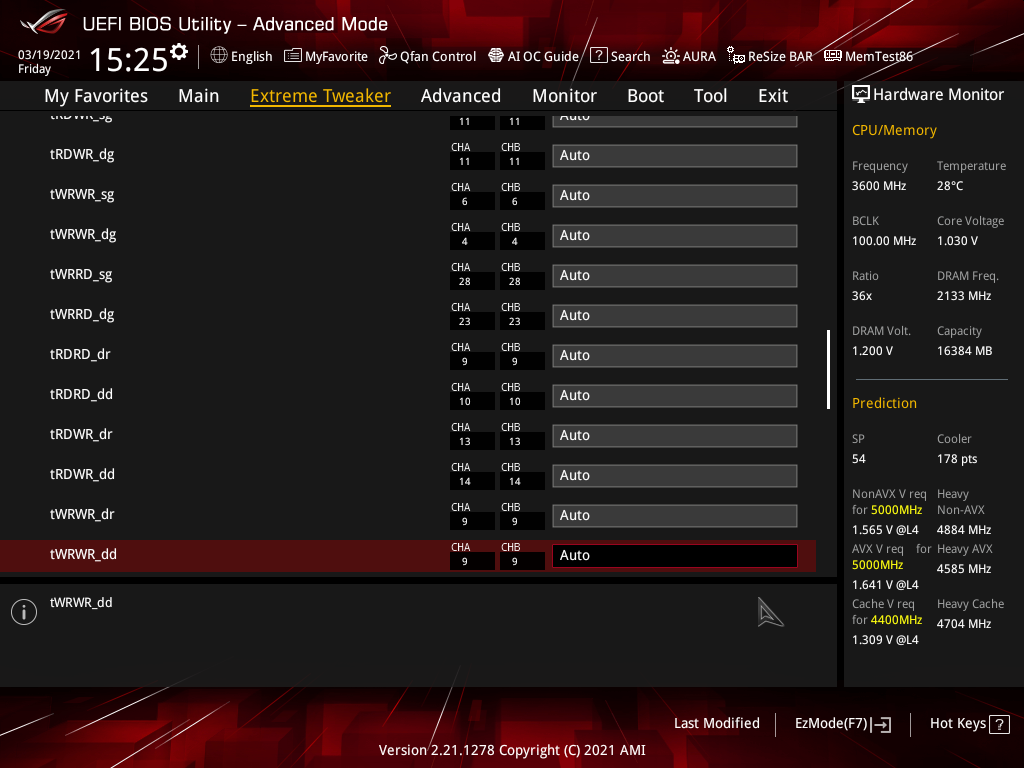

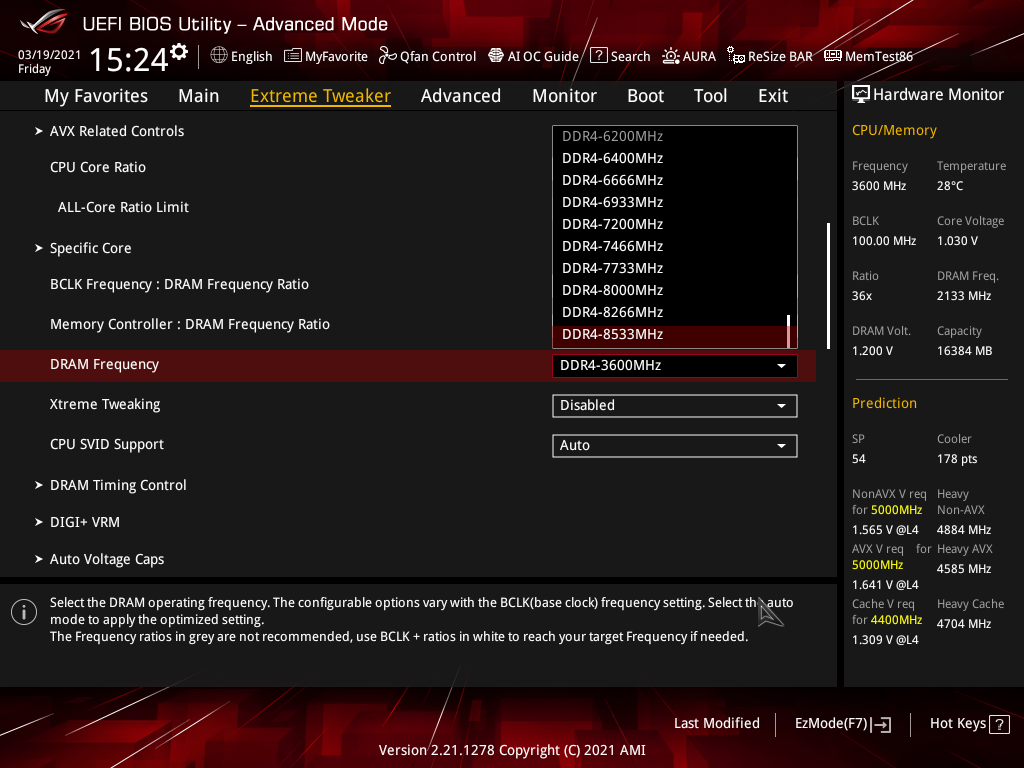

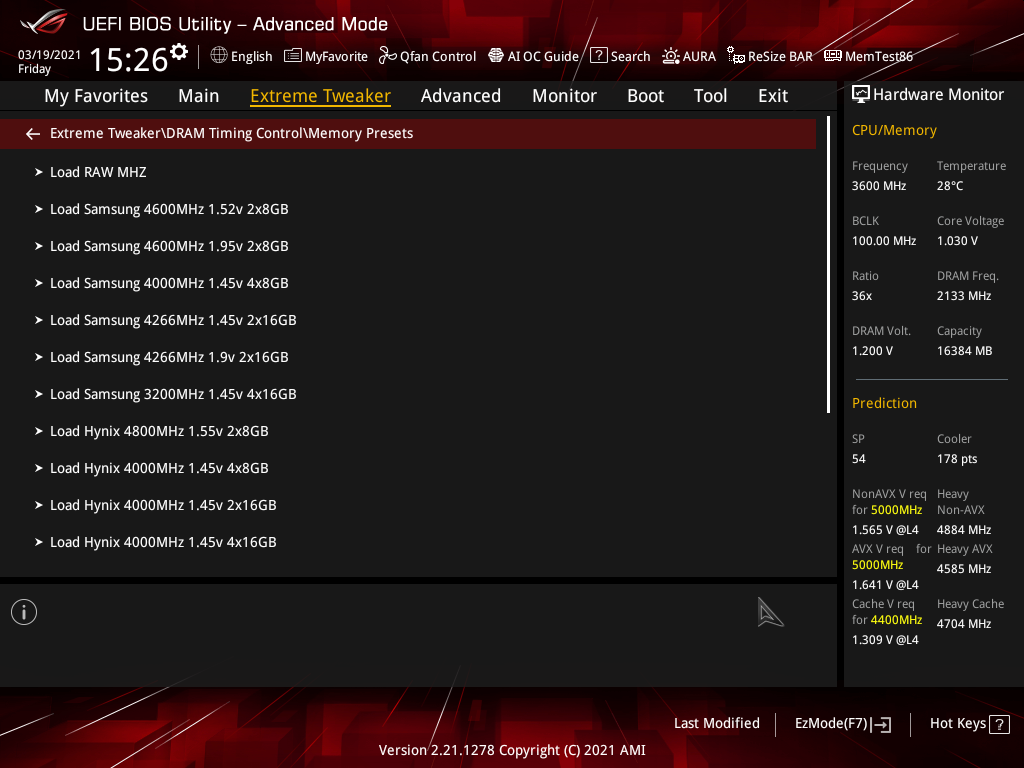

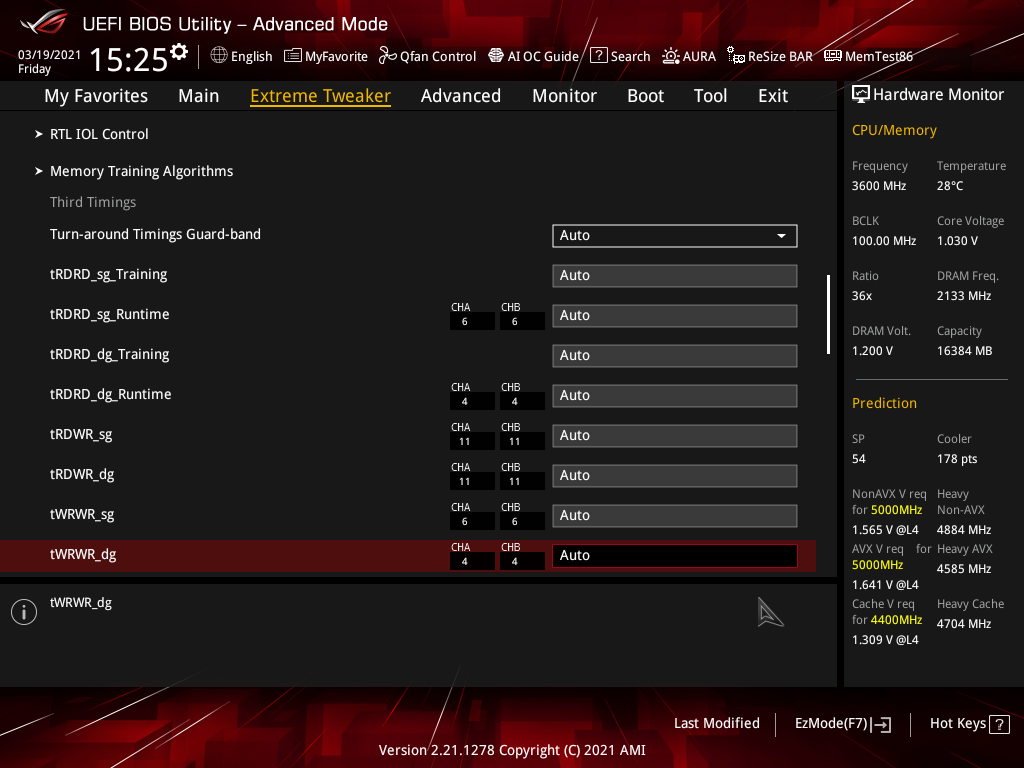

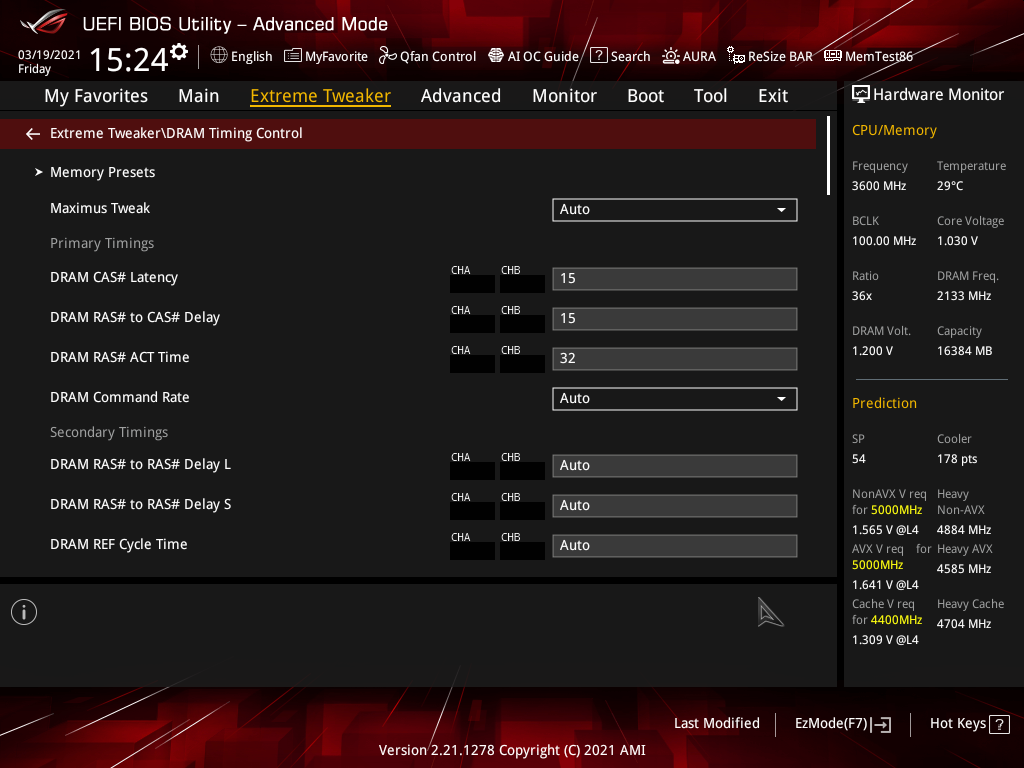

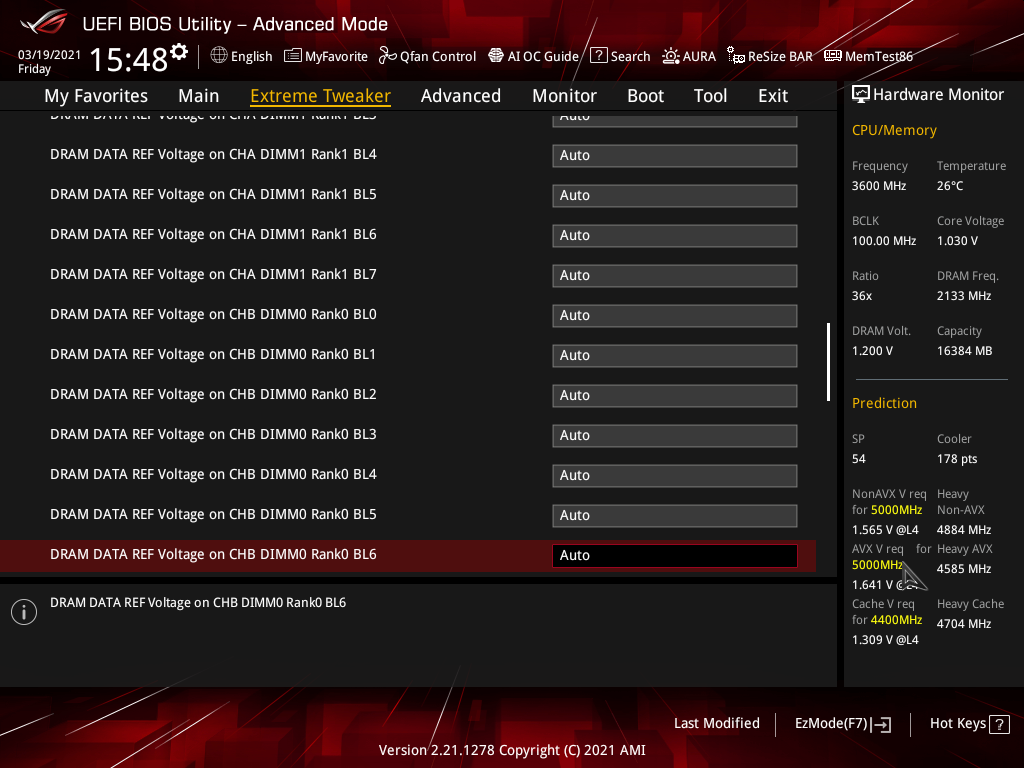

Количество параметров ОЗУ как всегда велико и в них легко можно запутаться новичку. Есть даже профили под определенные микросхемы памяти.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

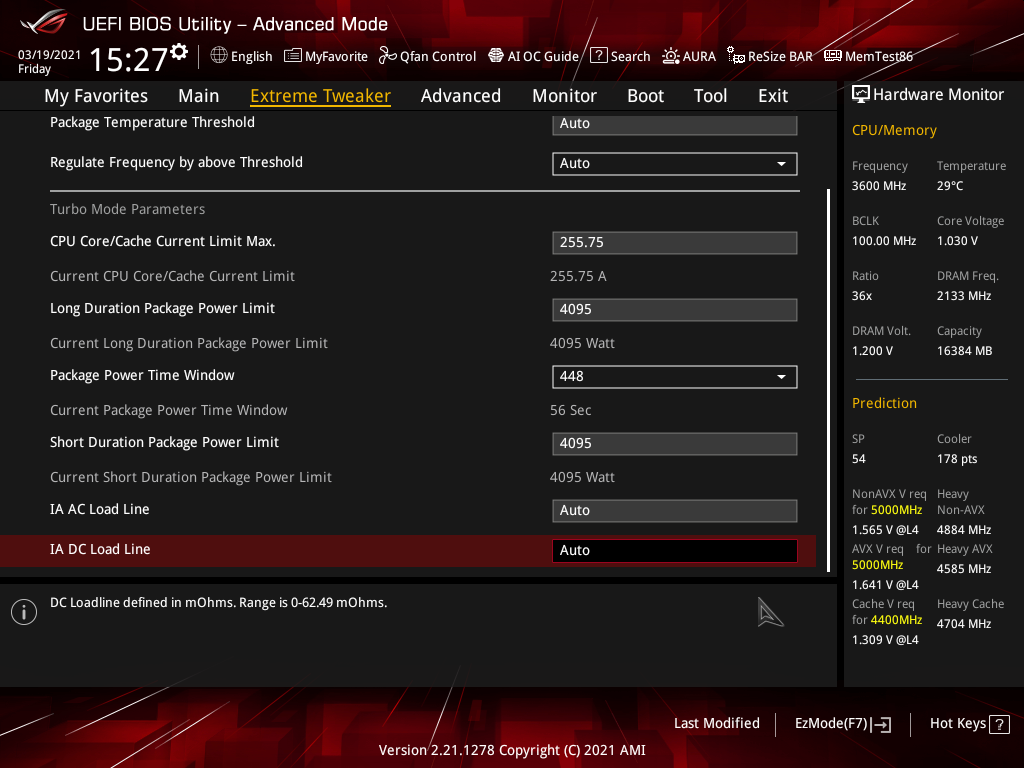

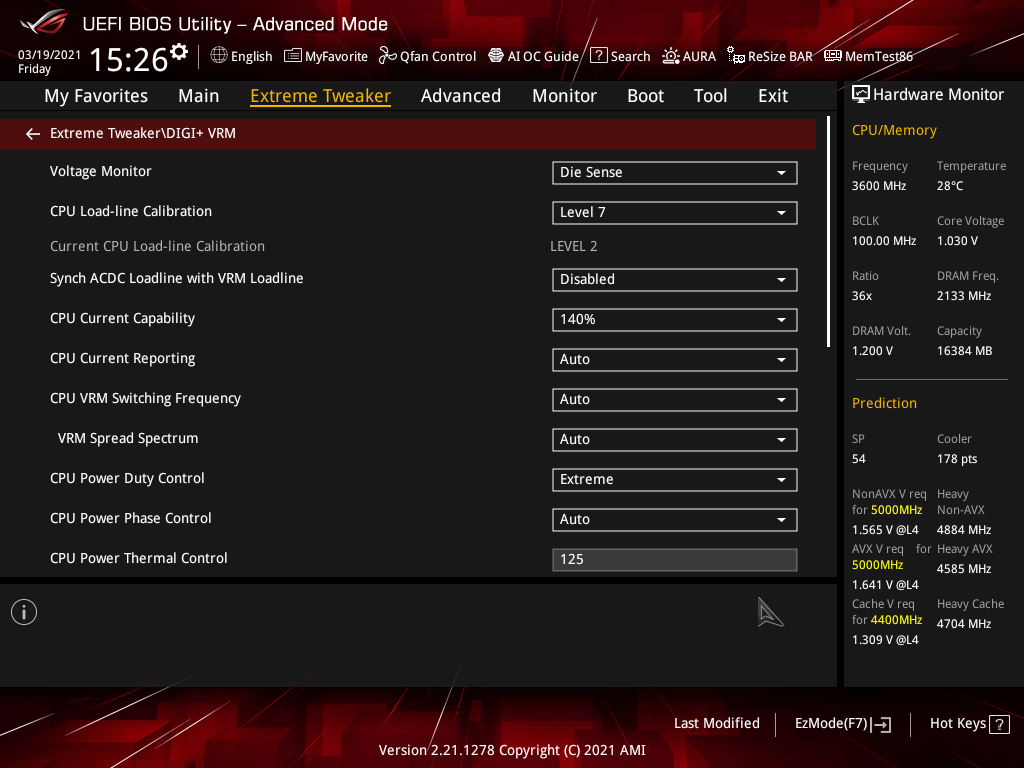

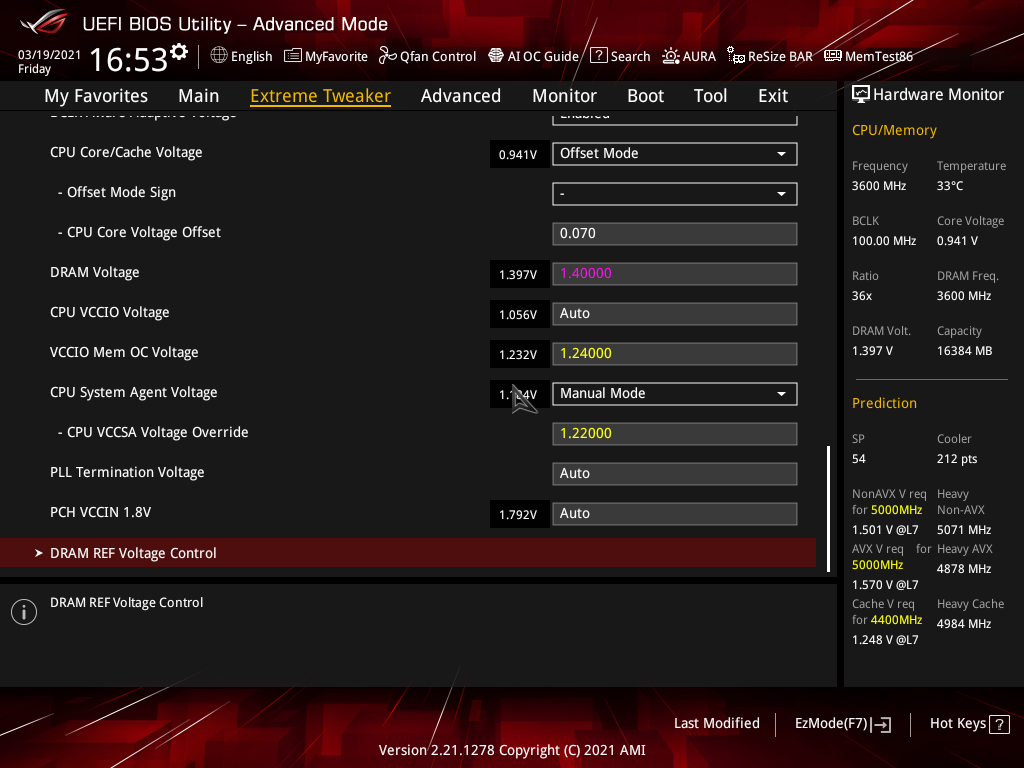

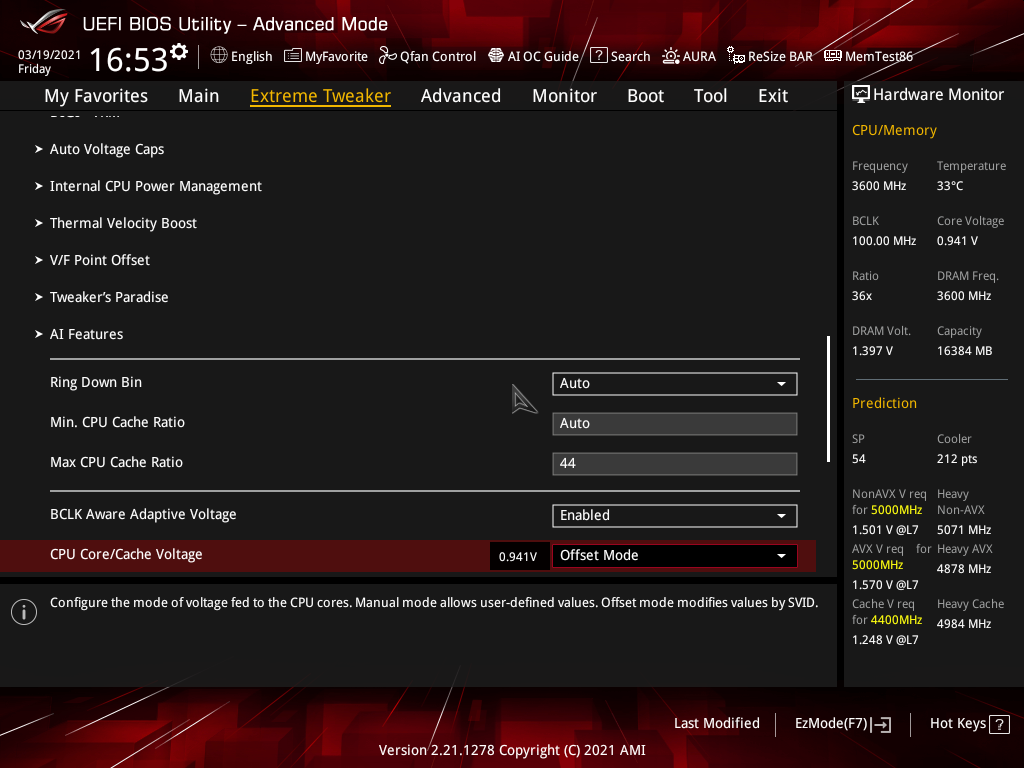

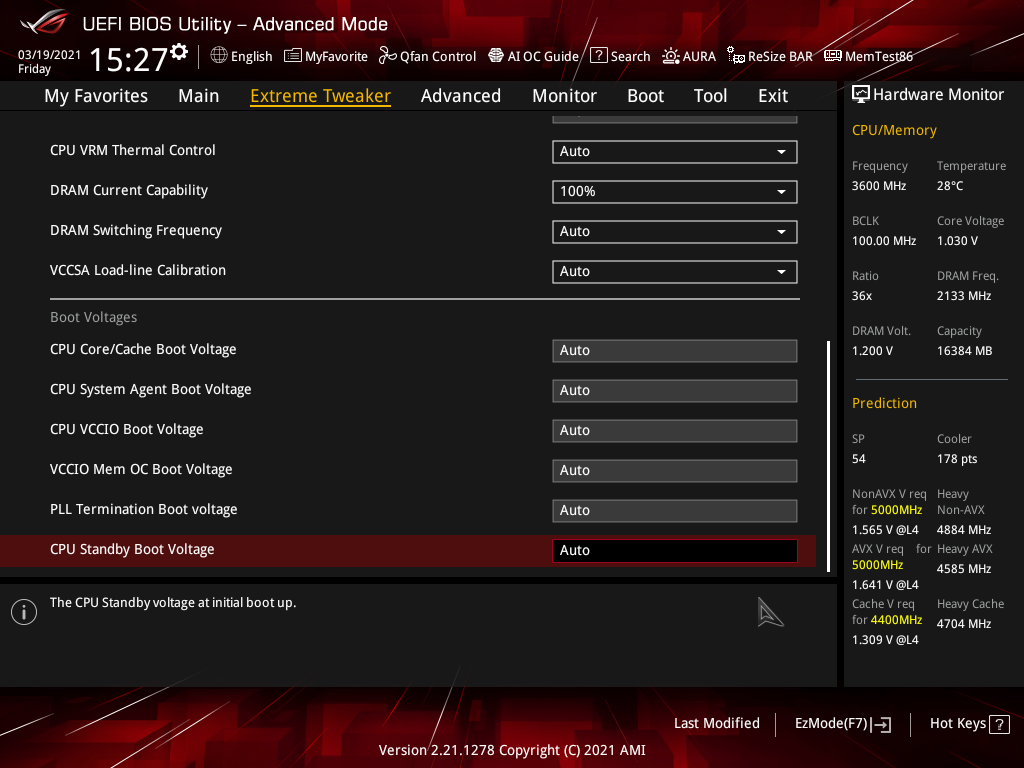

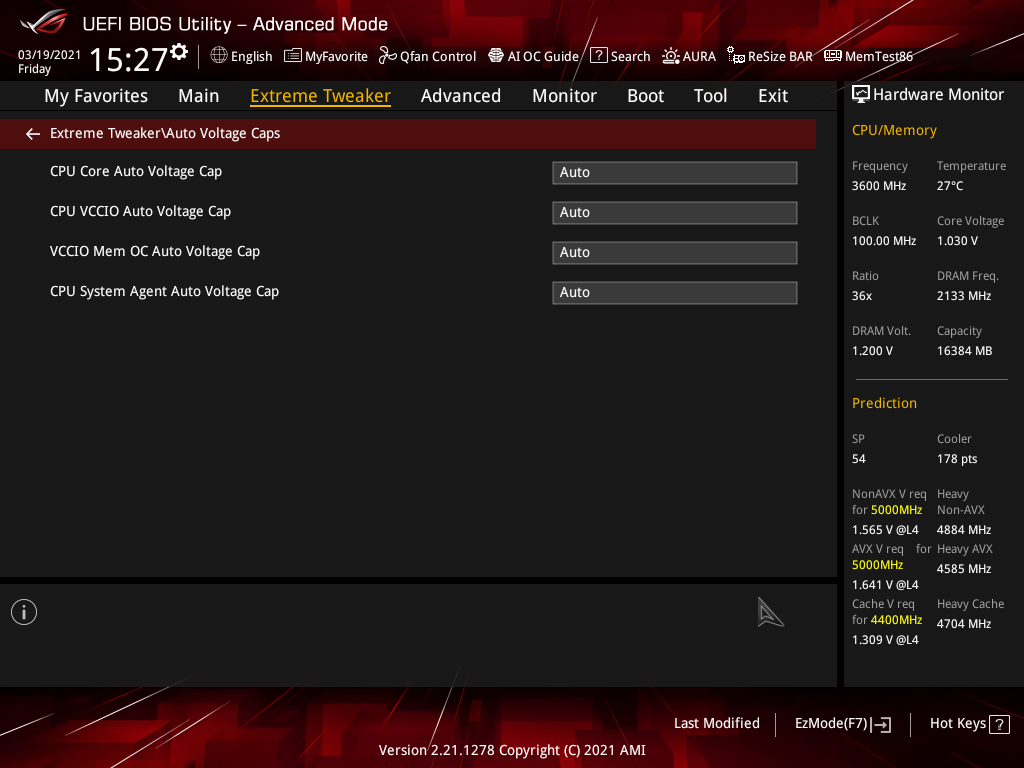

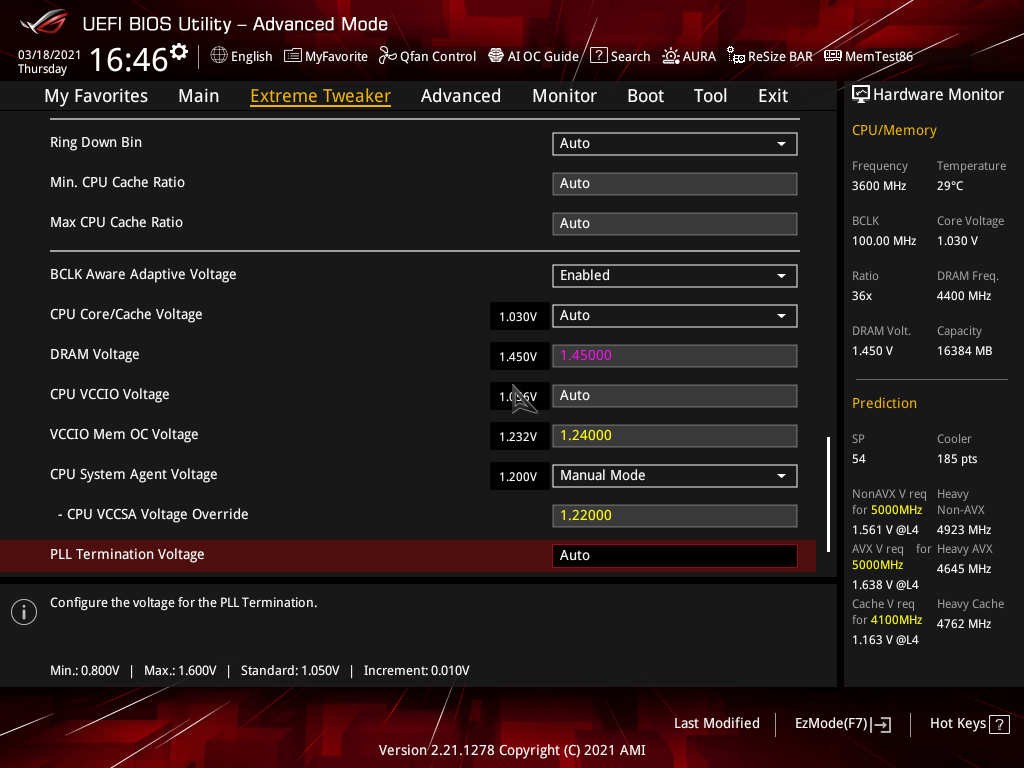

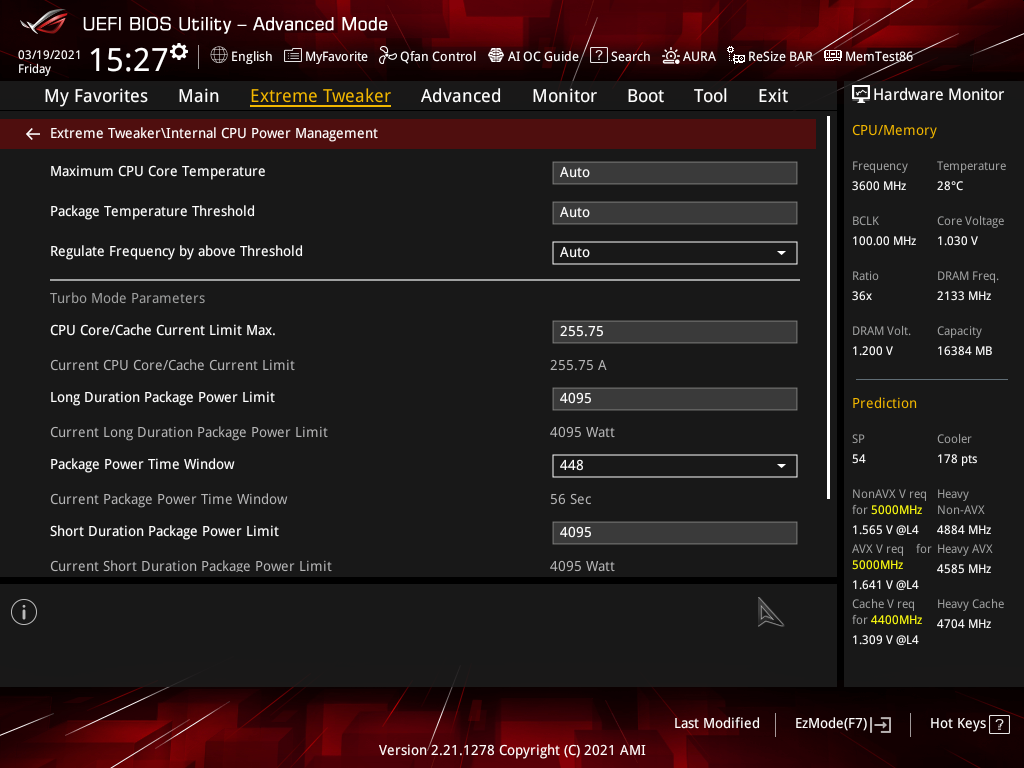

Разгоняя систему самостоятельно, стоит уже позаботиться о настройках преобразователя питания процессора и памяти, настроив к тому же некоторые напряжения и параметры.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

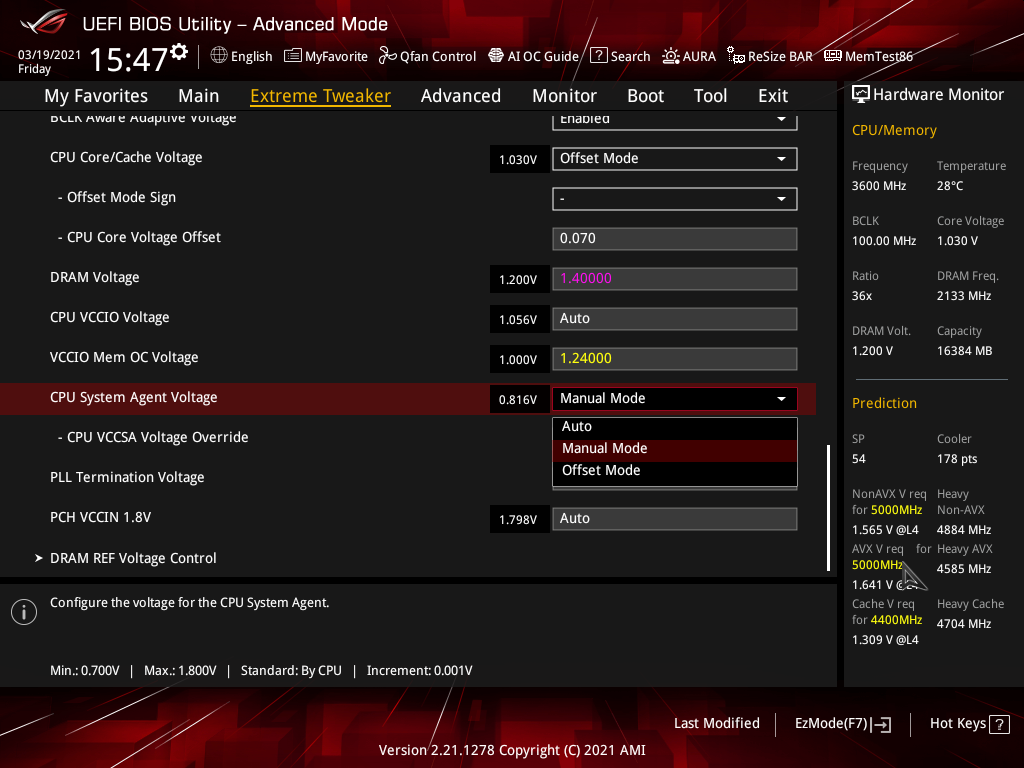

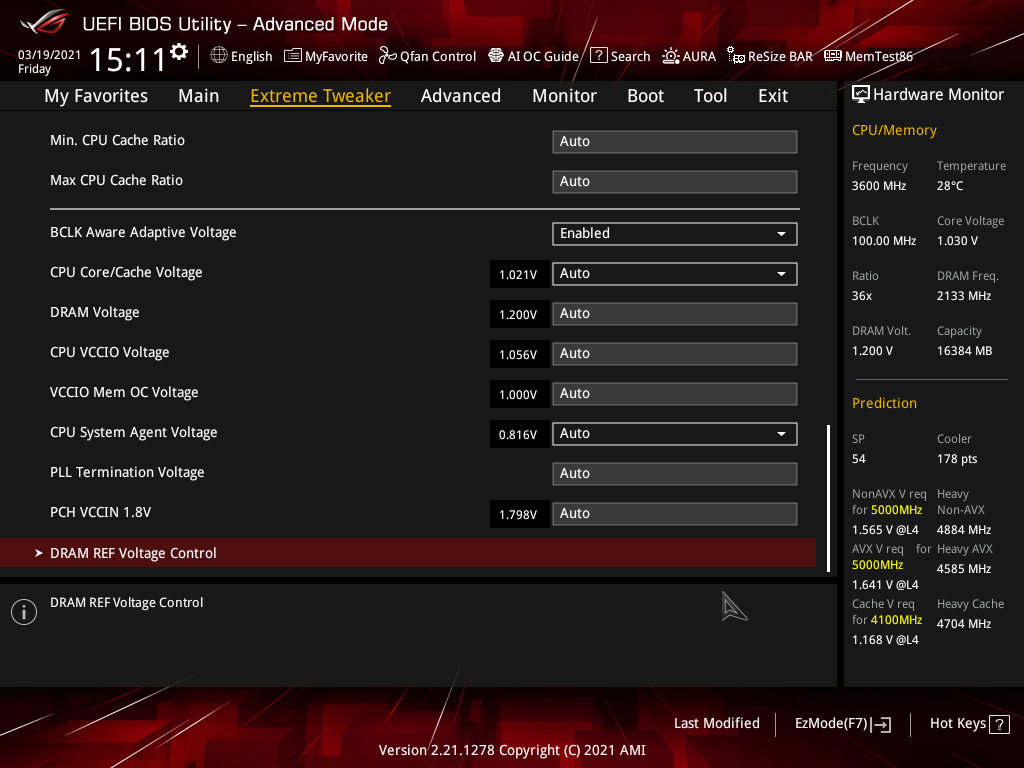

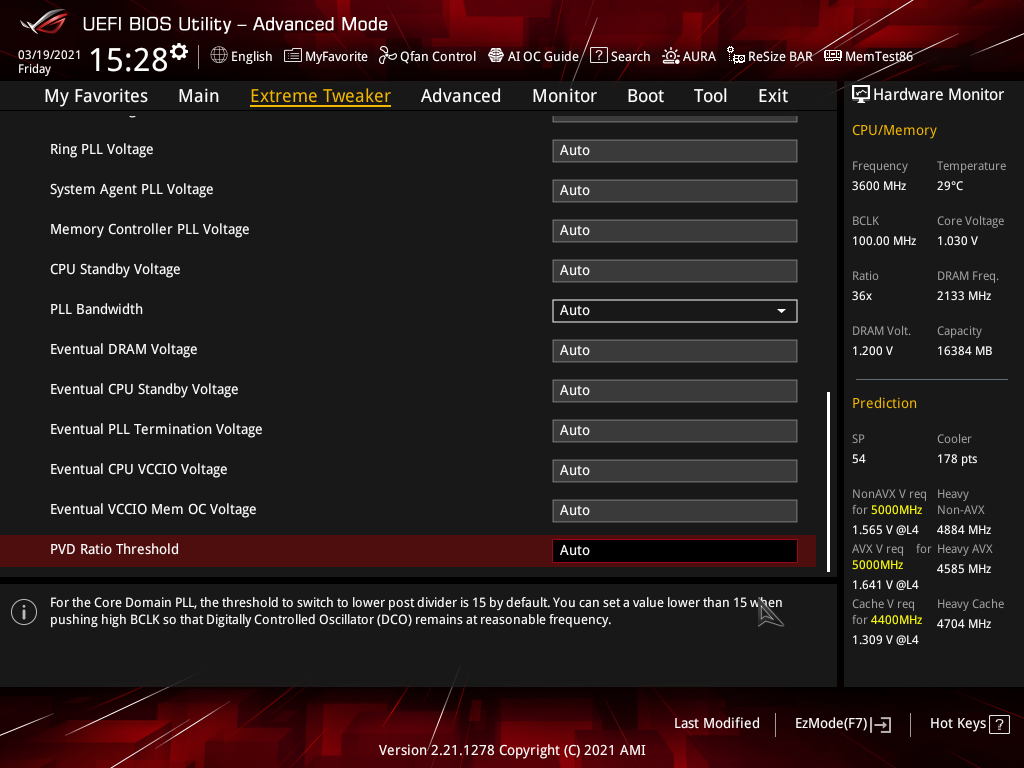

Основные напряжения настраиваются в широких пределах, но для экстремального оверклокинга некоторых значений может не хватить.

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 40–1000 0,05
PCIE Frequency (МГц) 80–200 0,1
CPU Ratio (Multiplier) 8–120 1
CPU Cache Ratio (Multiplier) 8–85 1
DRAM Frequency (МГц) 800–8533 100, 133, 266
CPU Loadline Calibration Control Auto/Mode 1…8 1
CPU Core/ Cache Voltage (В) 0,7–1,7 0,001
CPU Core/ Cache Voltage Offset (В) (+/–) 0,005–0,635 0,005
DRAM Voltage (B) 1–2,0 0,005
CPU VCCIO Voltage (В) 0,9–1,8 0,01
VCCIO Mem OC Voltage (В) 0,9–1,8 0,01
CPU System Agent Voltage (В) 0,7–1,8 0,001
PLL Termination Voltage (В) 0,8–1,6 0,01
PCH VCCIN 1.8V 1,8–2,3 0,01

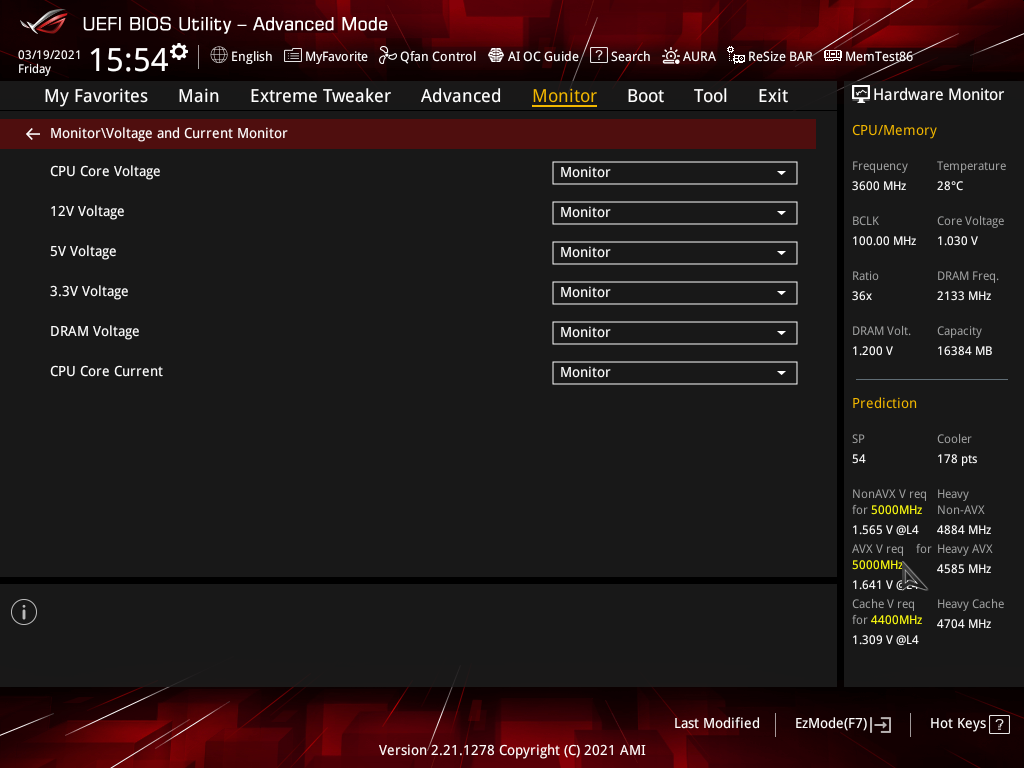

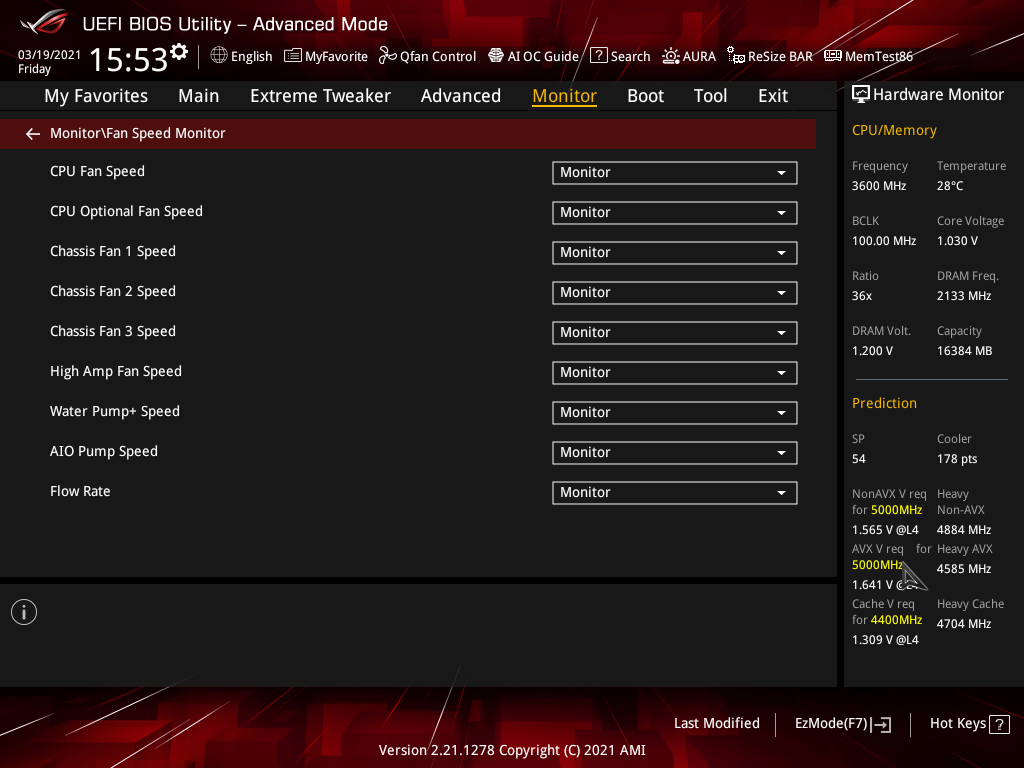

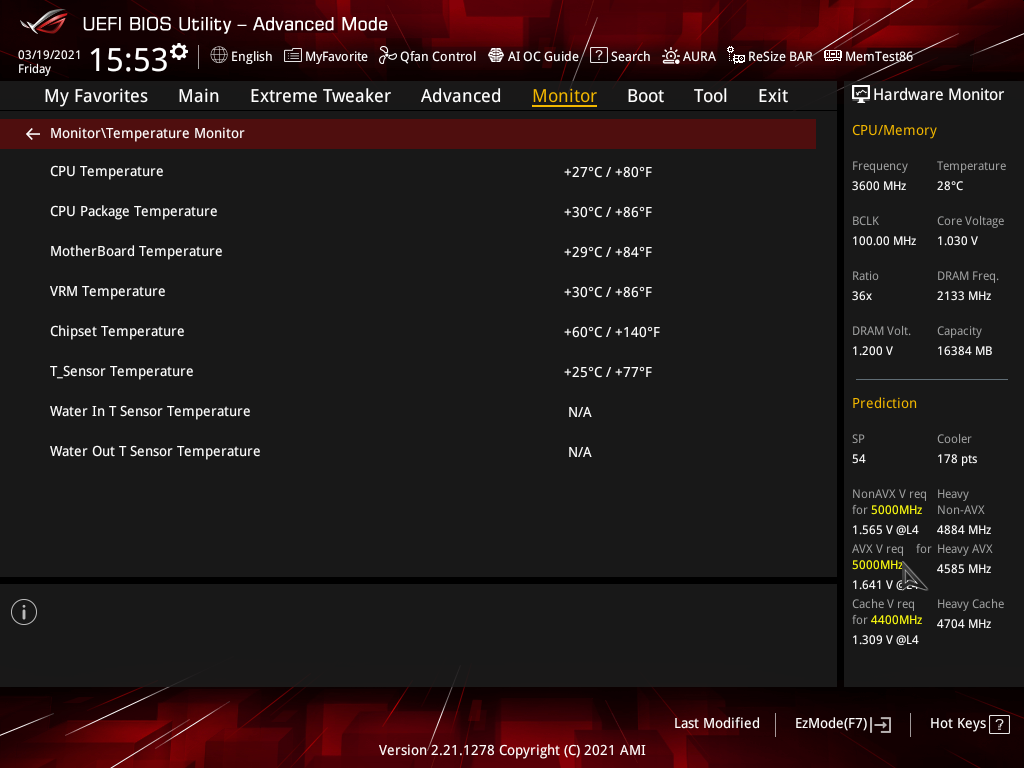

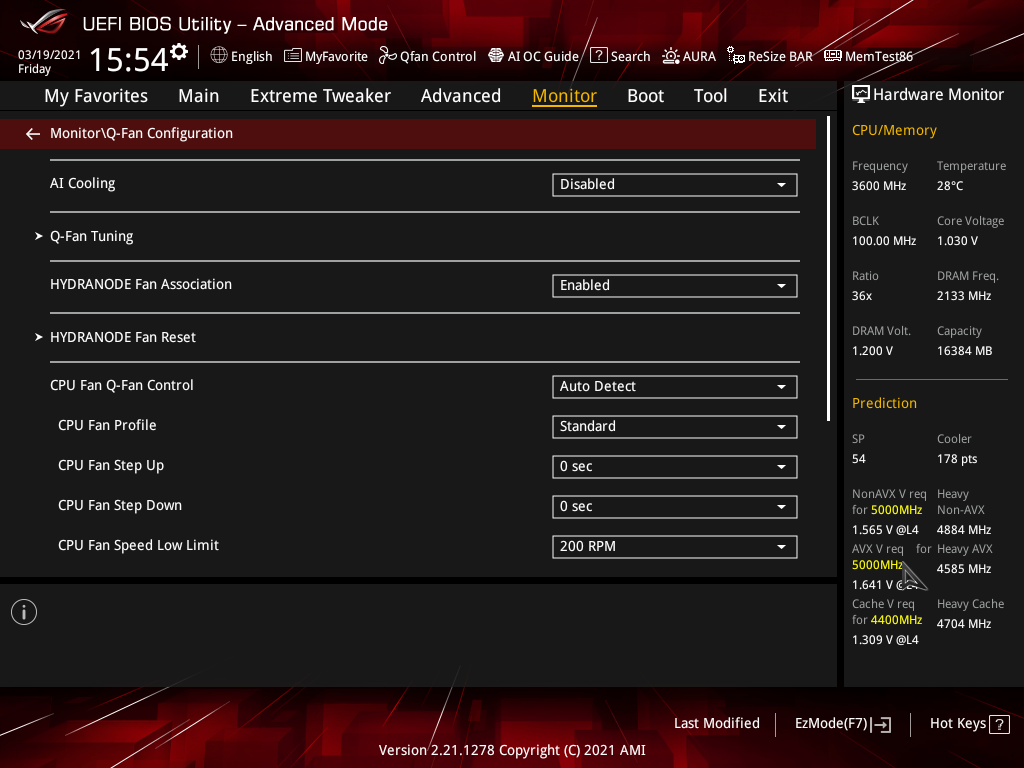

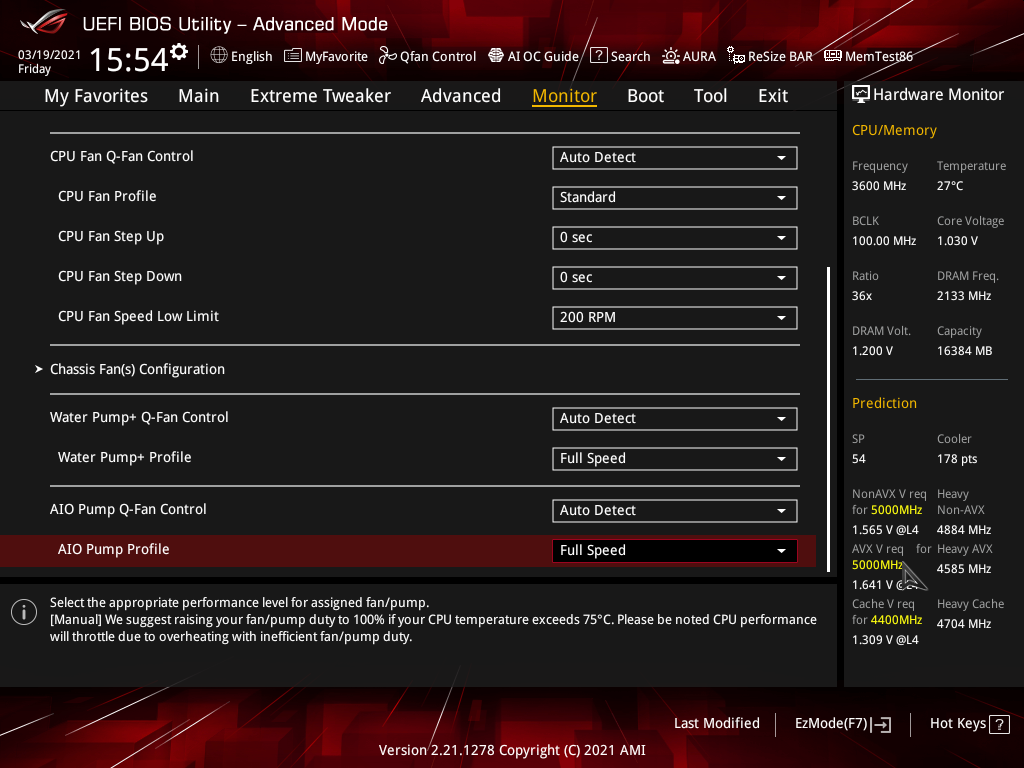

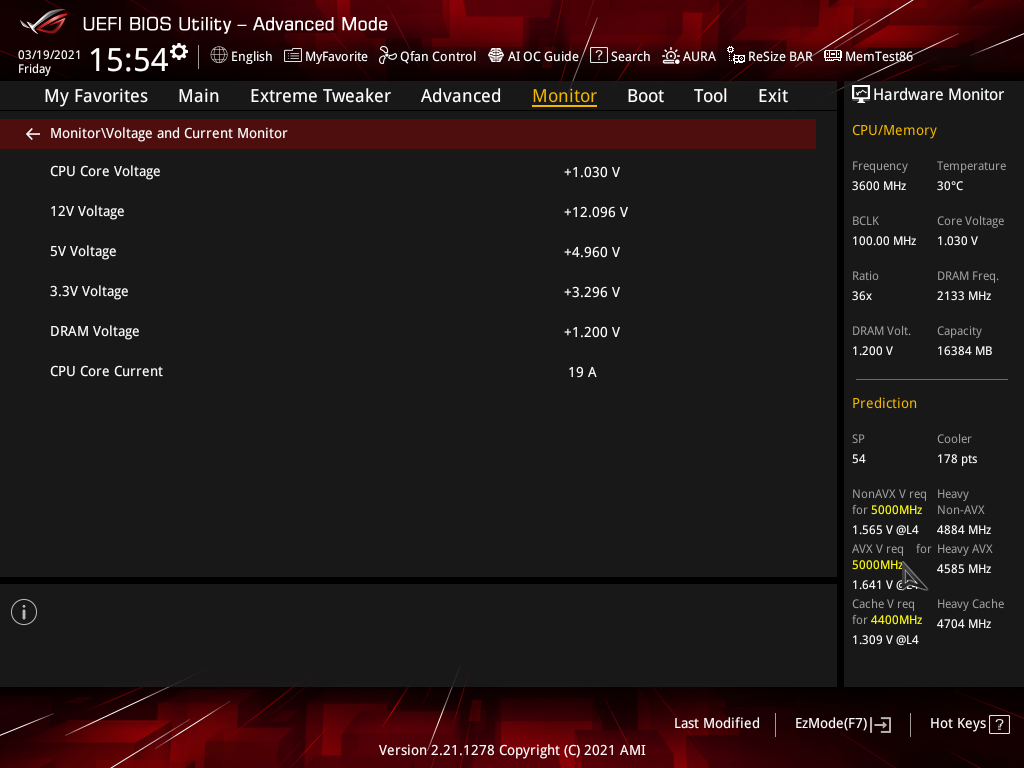

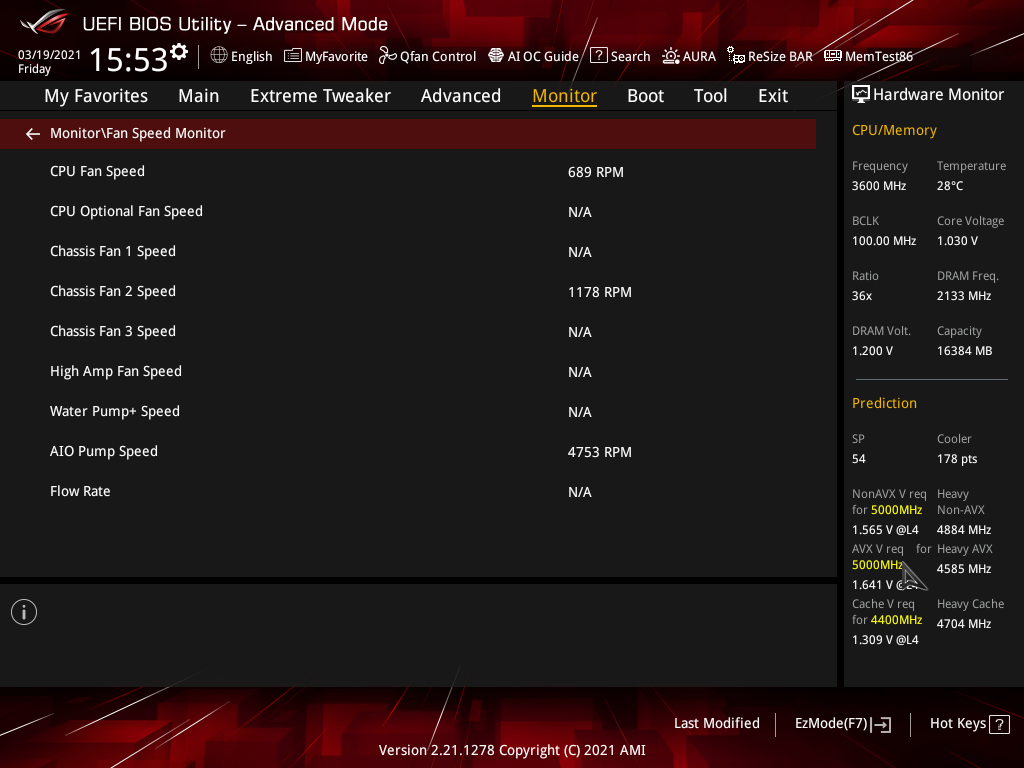

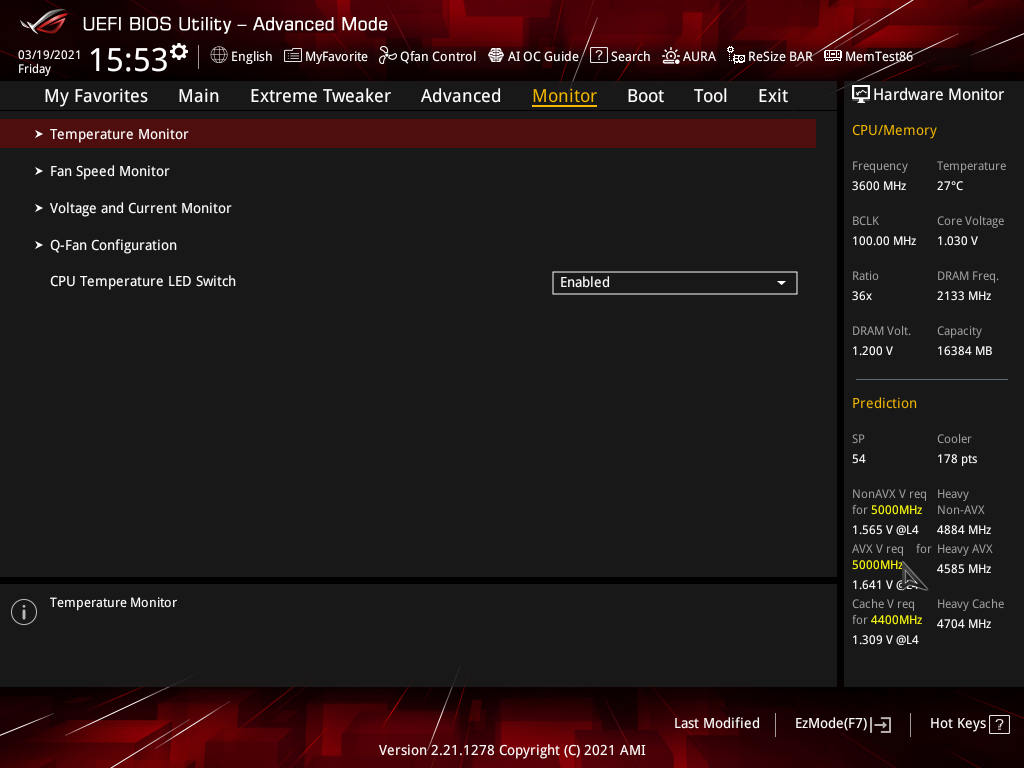

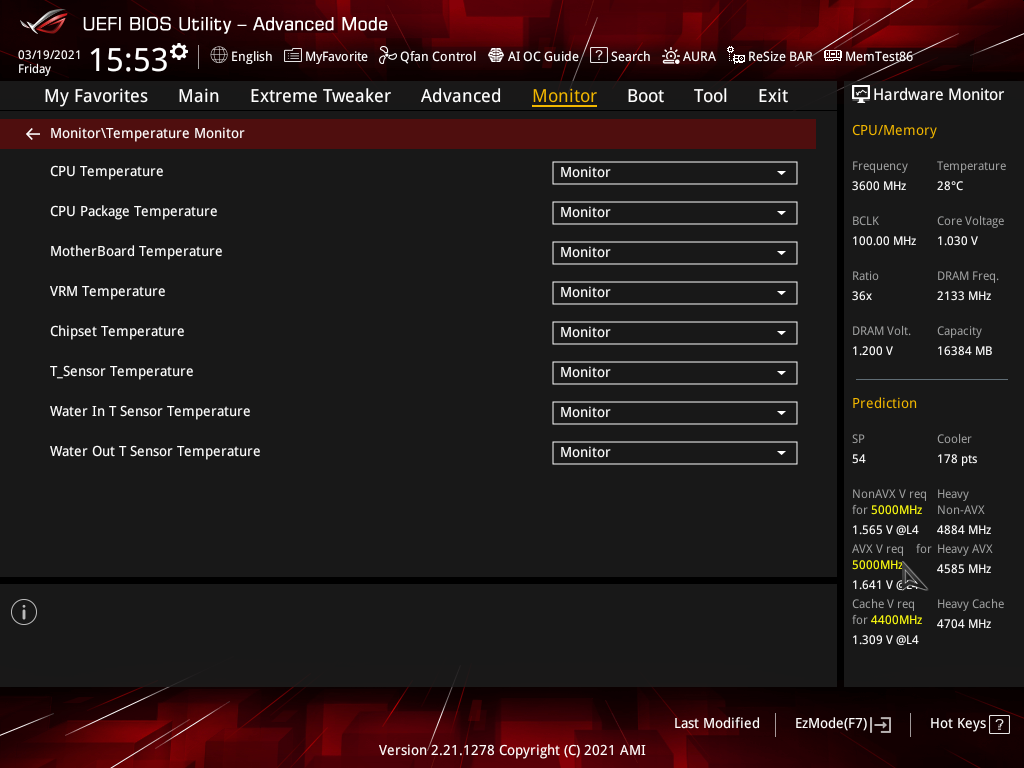

Раздел мониторинга теперь разбит на несколько подразделов, в которых можно наблюдать за показаниями температуры, скорости вращения вентиляторов и напряжения, а также осуществить настройку «вертушек» и помп.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

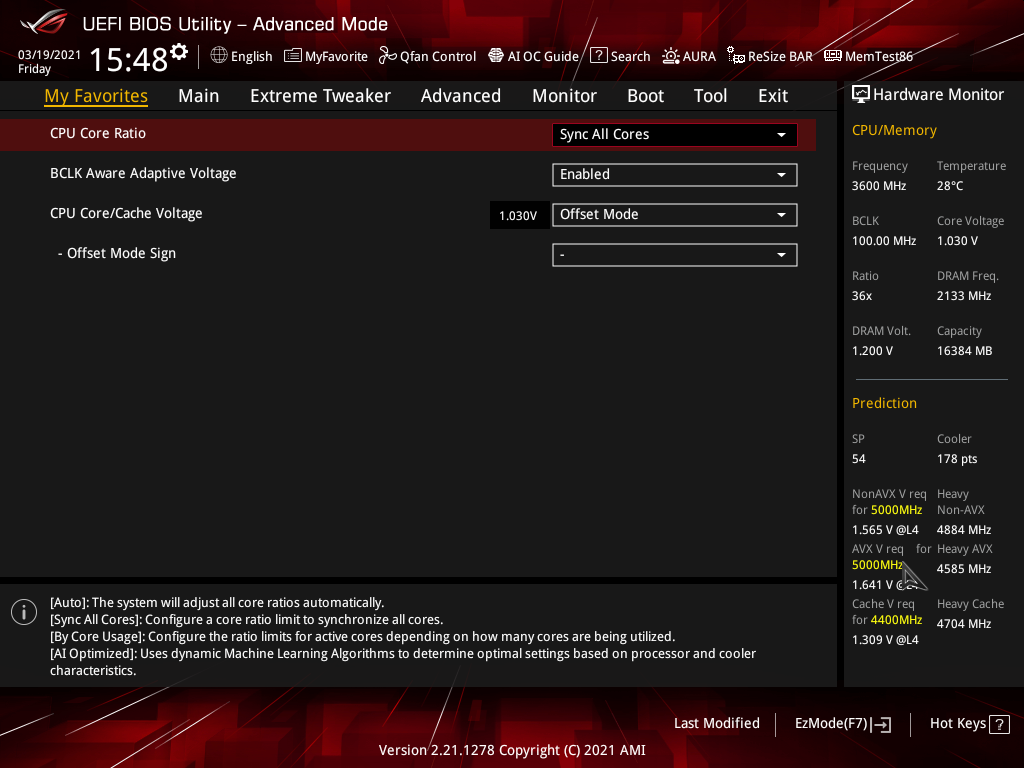

При частых настройках одинаковых параметров можно организовать себе список из таких пунктов в My Favorites, а в Main черпнуть информацию о версии прошивки и установленных процессоре и памяти. Там же можно установить пароль для входа.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

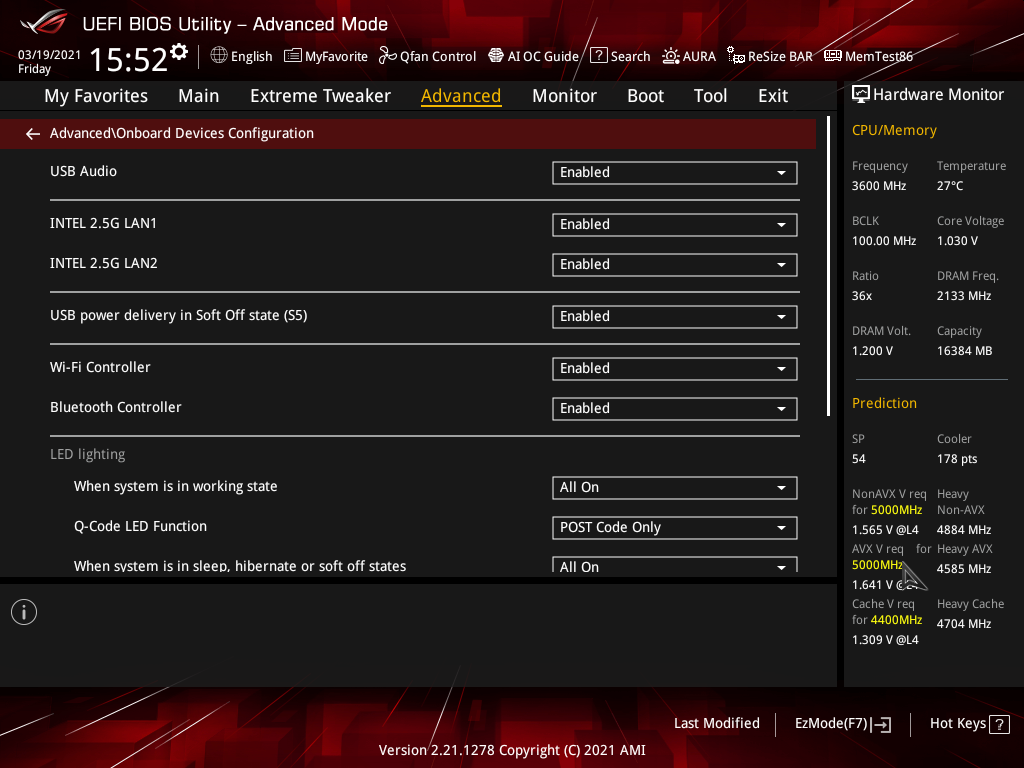

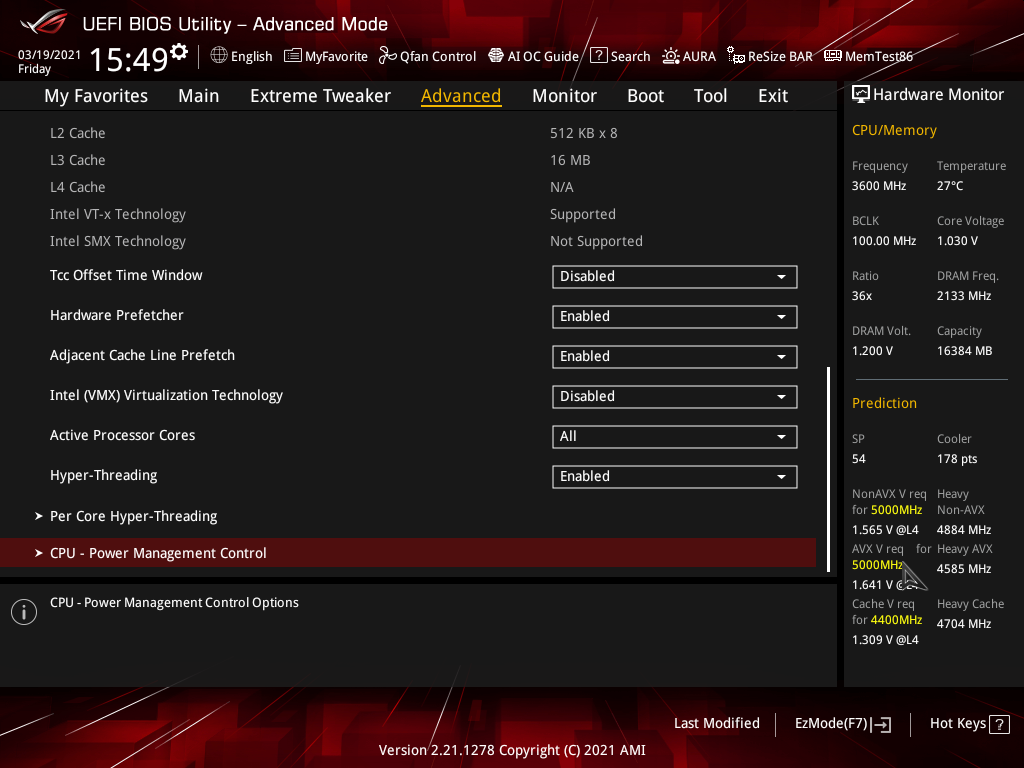

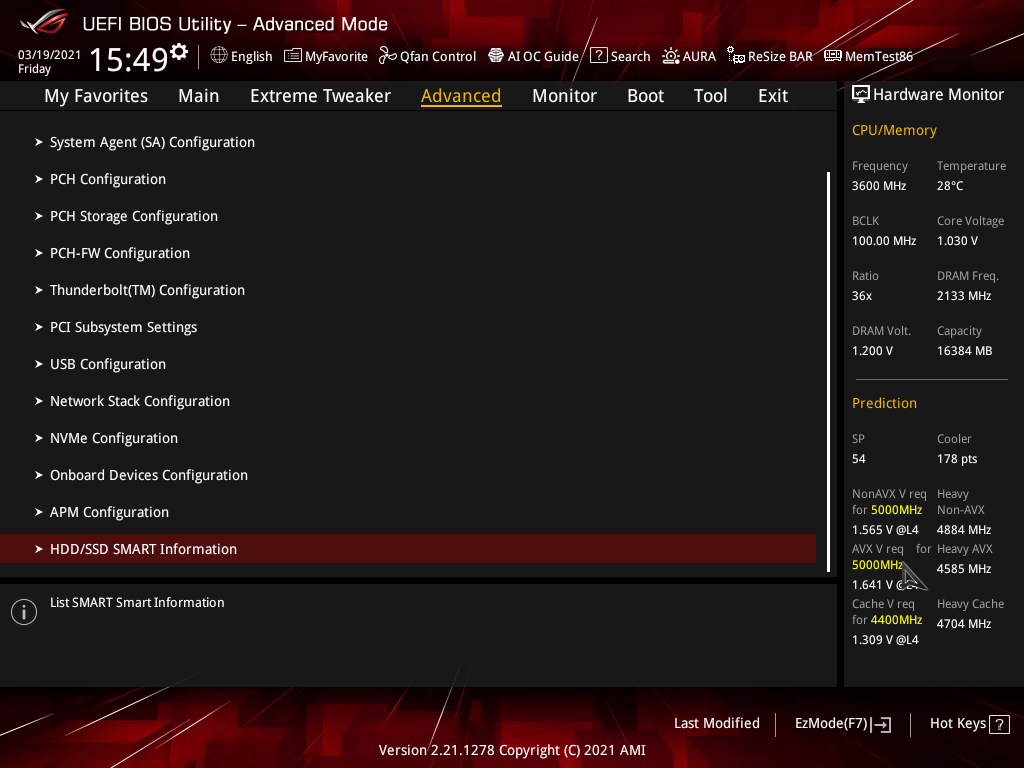

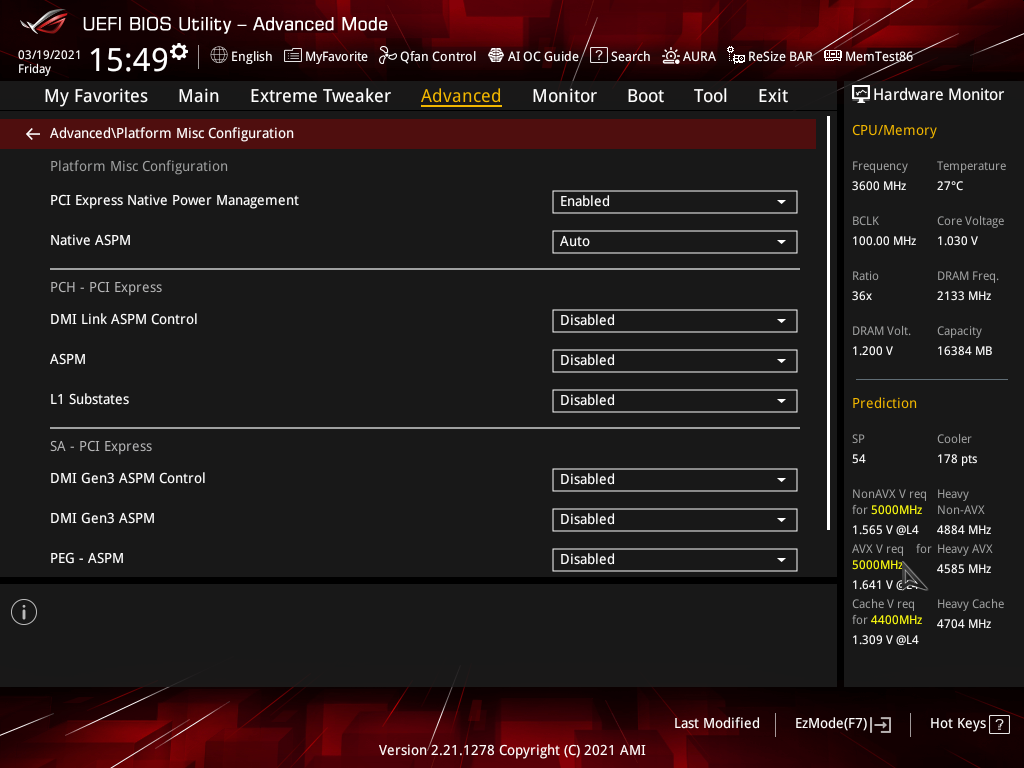

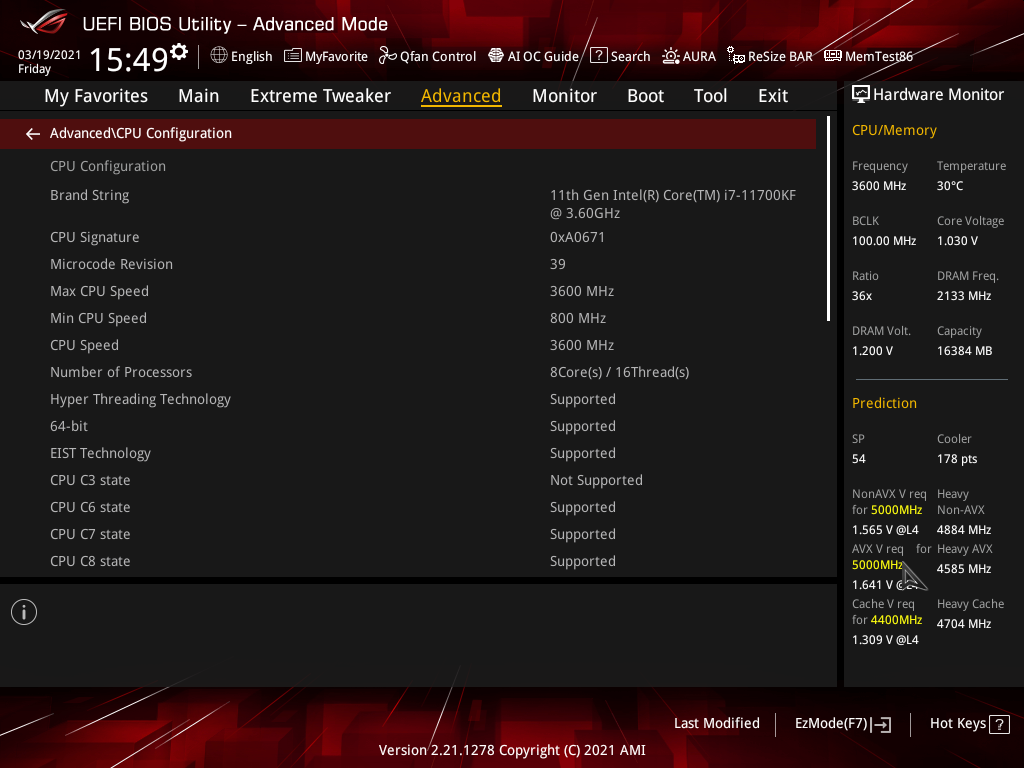

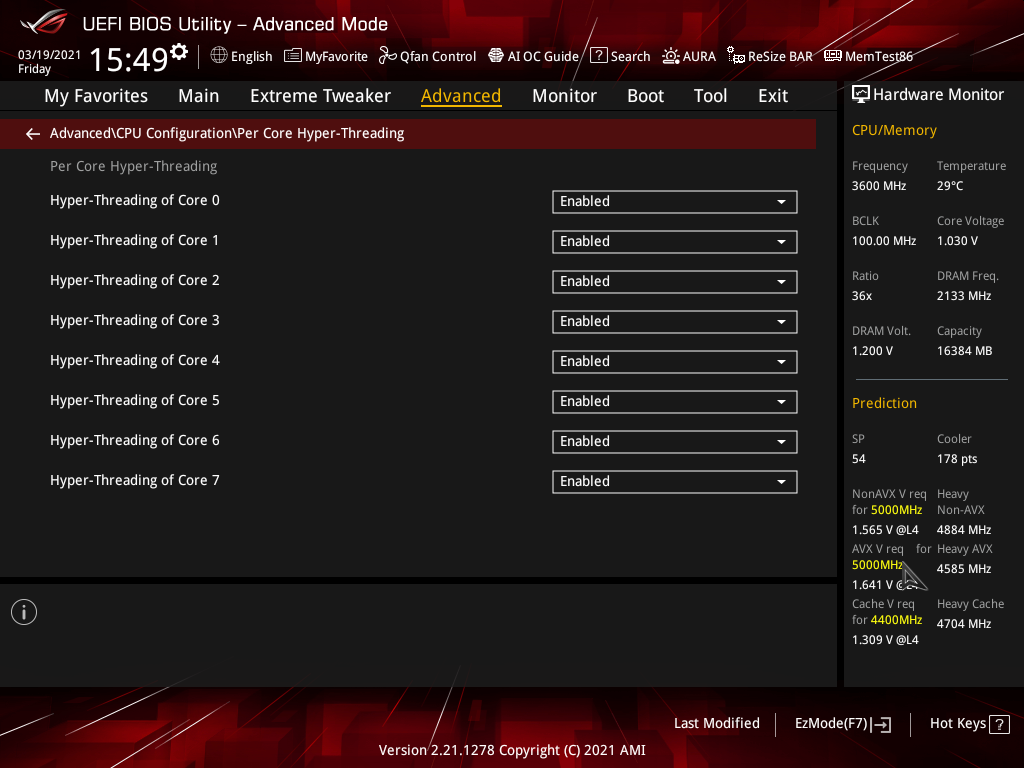

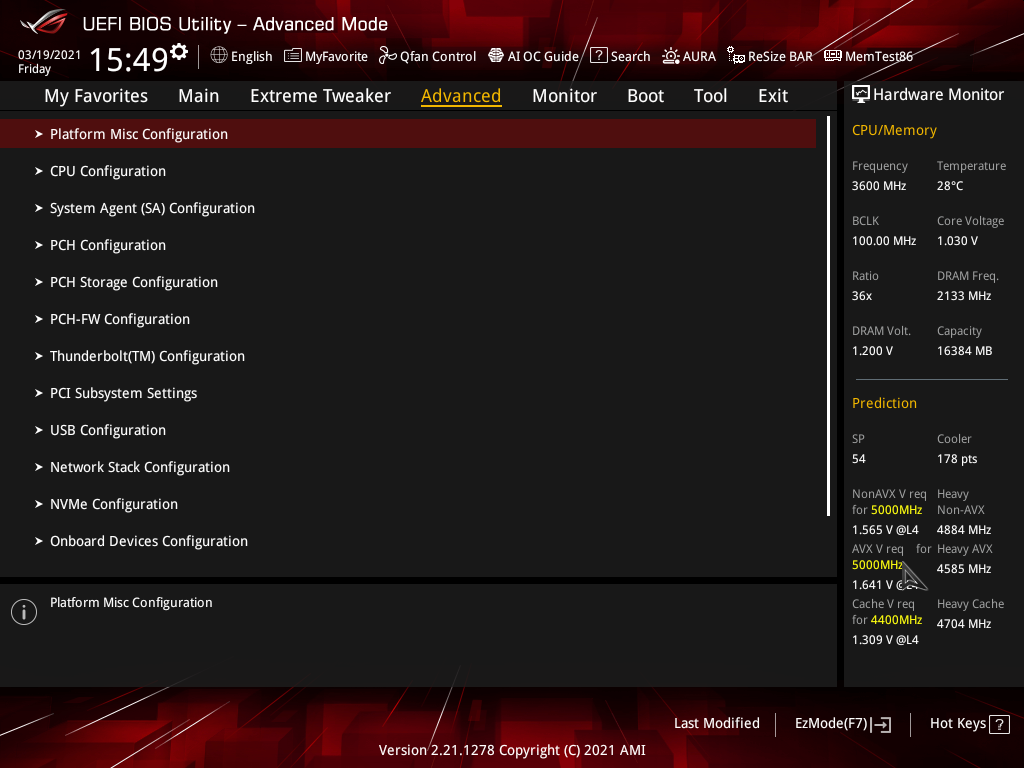

В Advanced сосредоточены настройки периферийных устройств, контроллеров и поддерживаемых технологий процессором.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

Тут же находится Re-Size BAR, позволяющая увеличить производительность в некоторых играх с графическими картами последнего поколения.

ASUS ROG Maximus XIII Hero

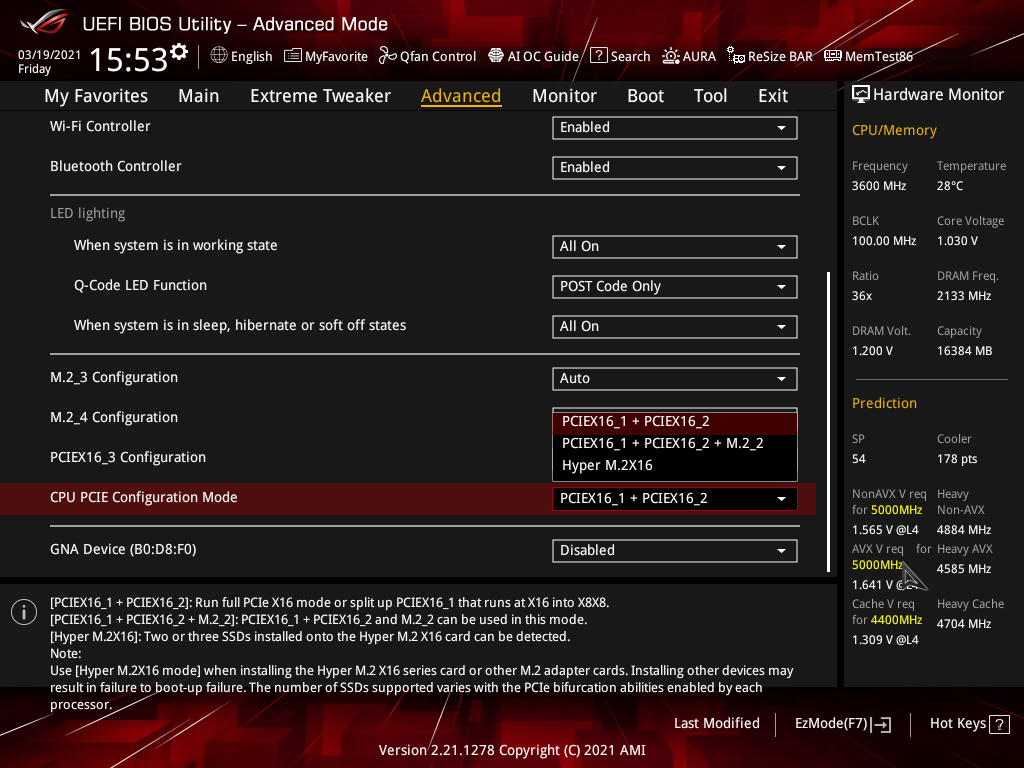

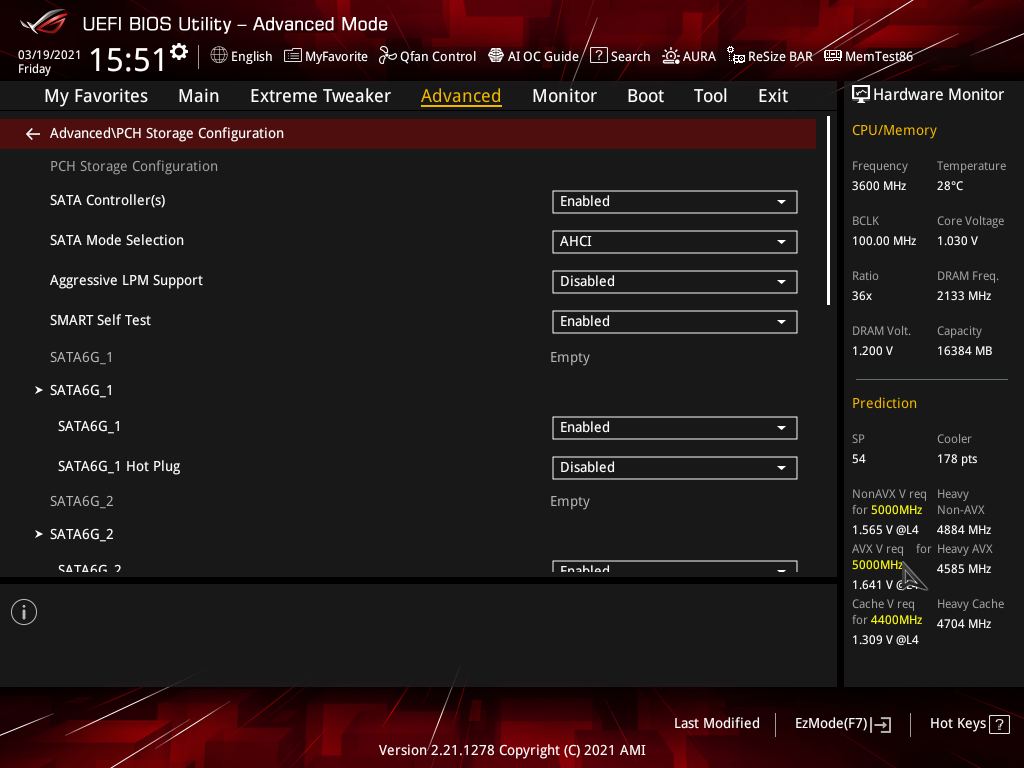

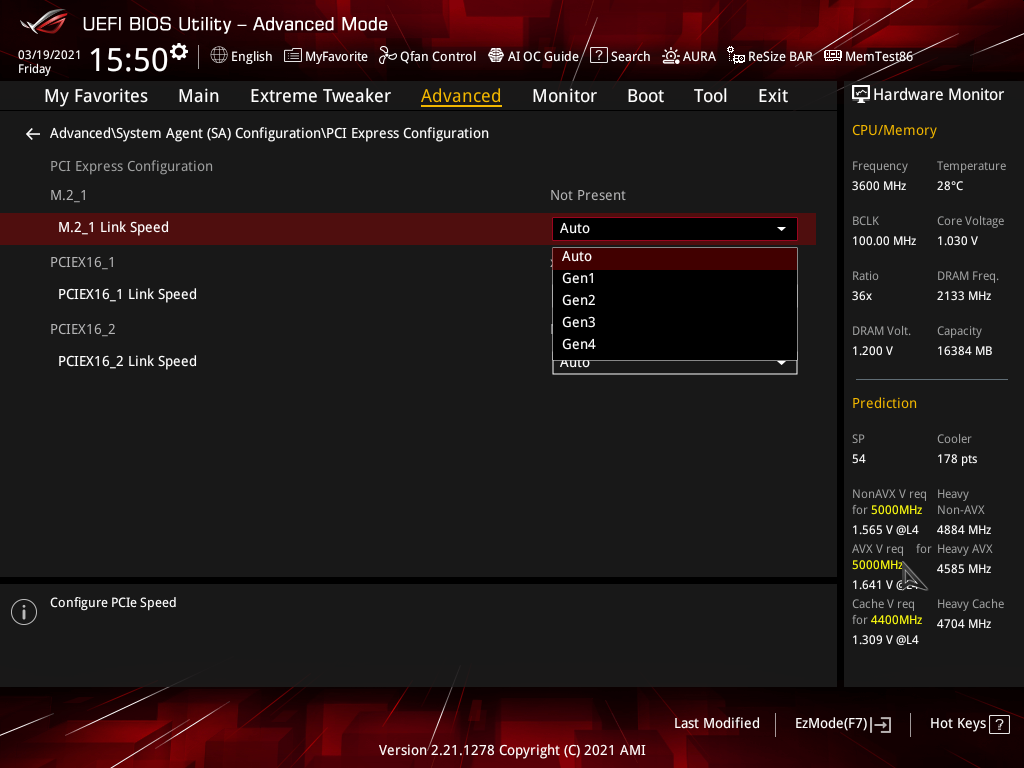

Активация разъема M.2 с установленным накопителем NVMe PCI-E 4.0, увы, осуществляется в ручном режиме, как и выбор режима работы слота PCI-E x16, функционирующего от чипсета.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

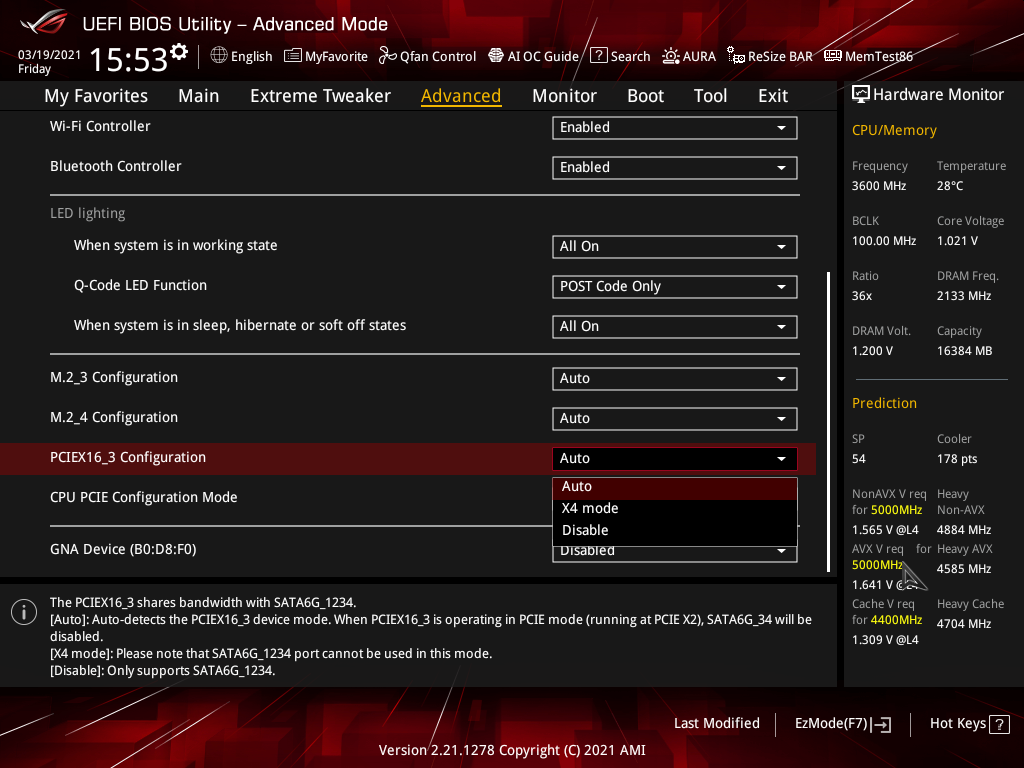

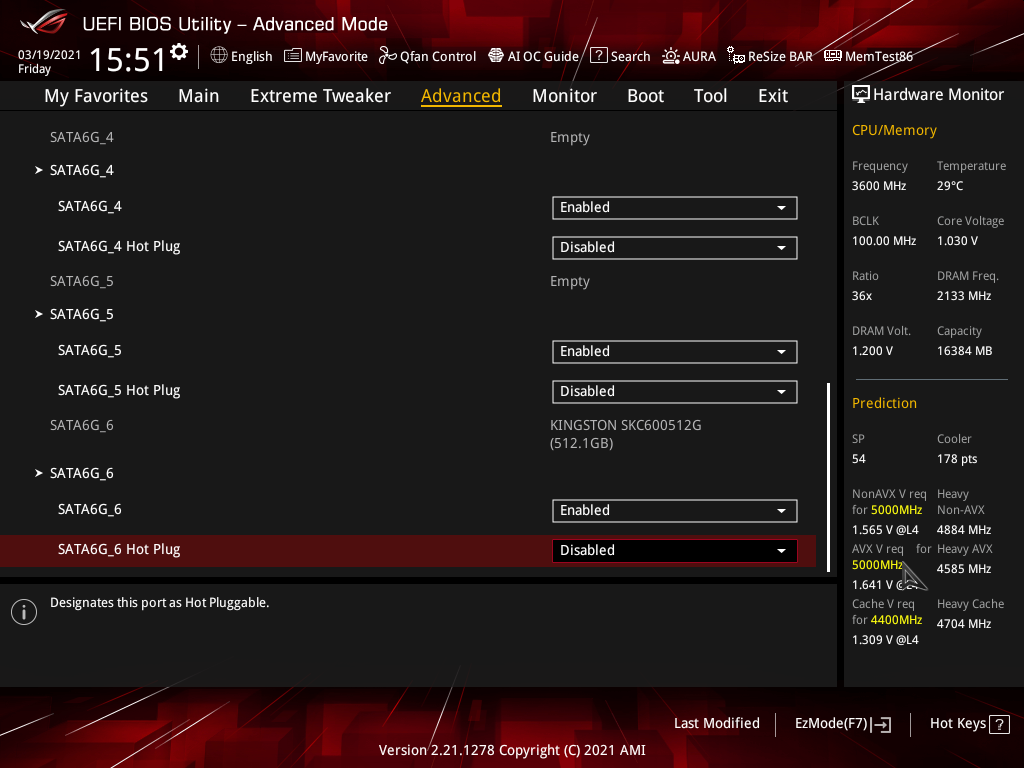

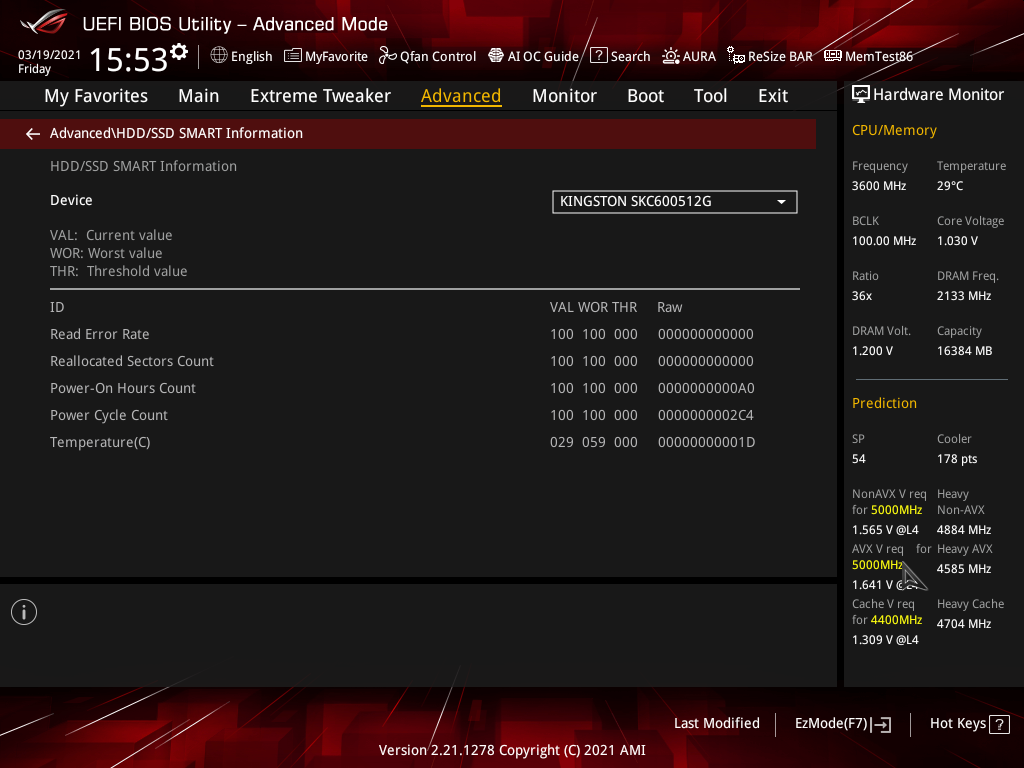

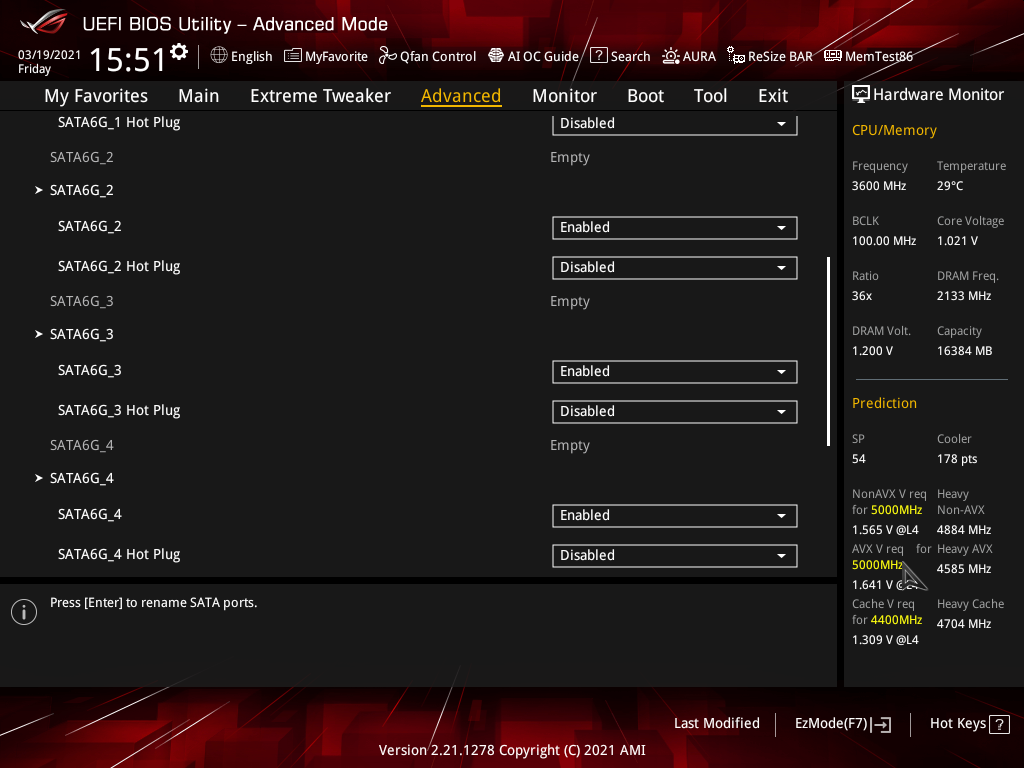

В последнем случае придется деактивировать четыре первых канала SATA. Для установленных накопителей можно просмотреть информацию SMART.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

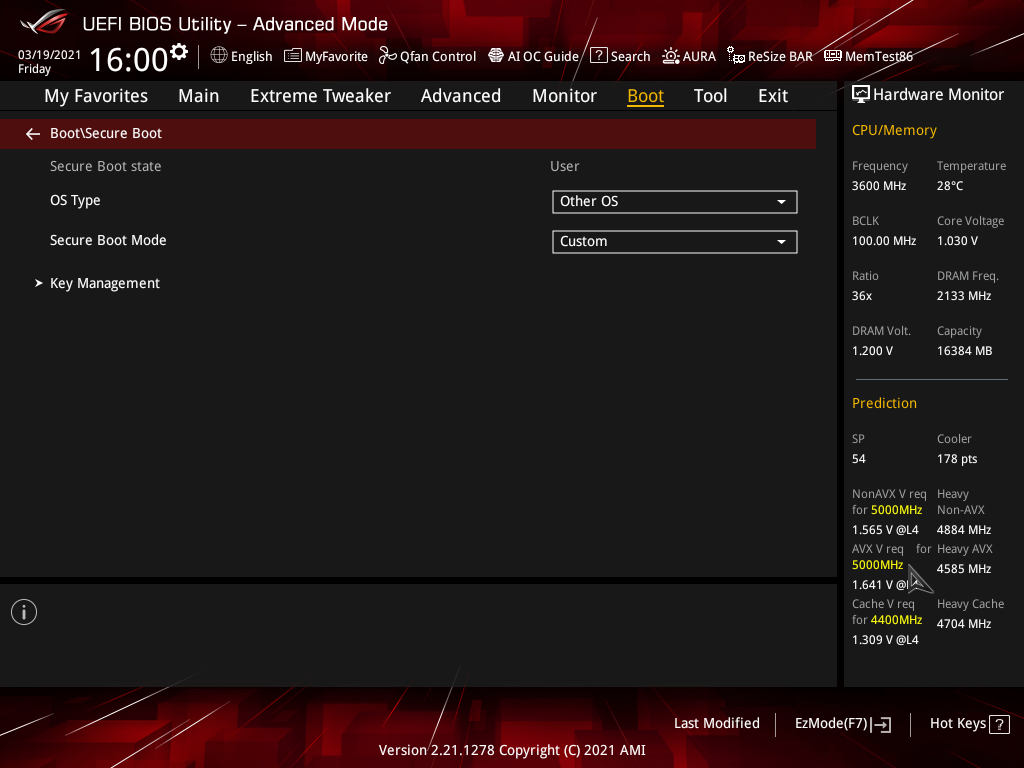

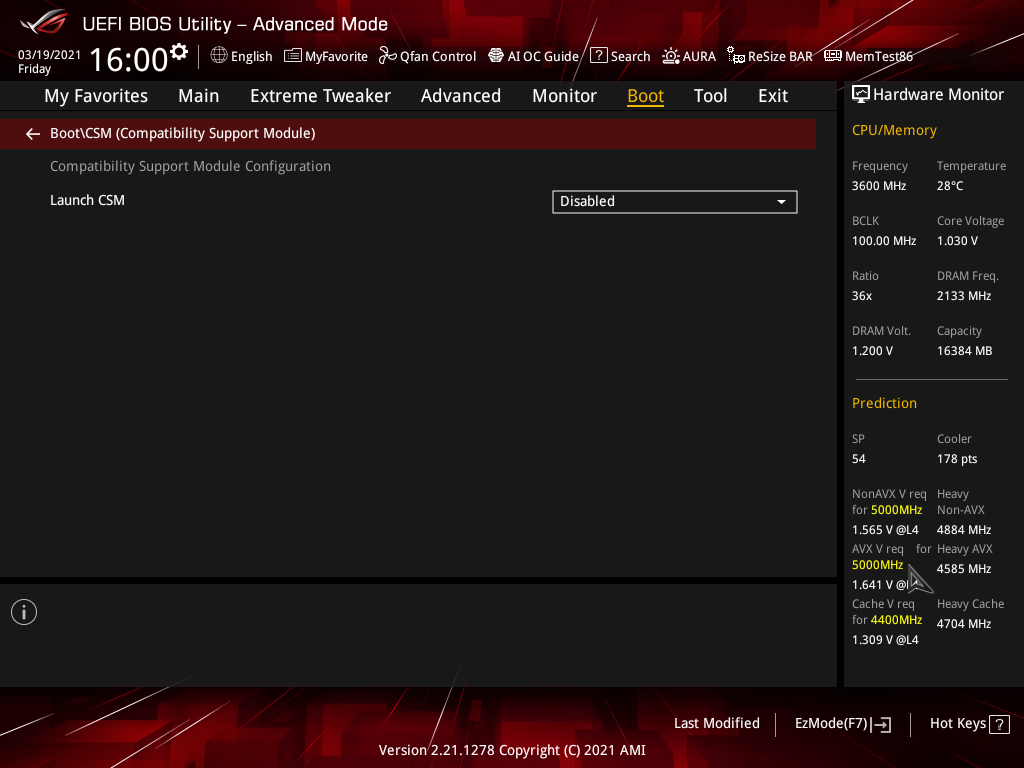

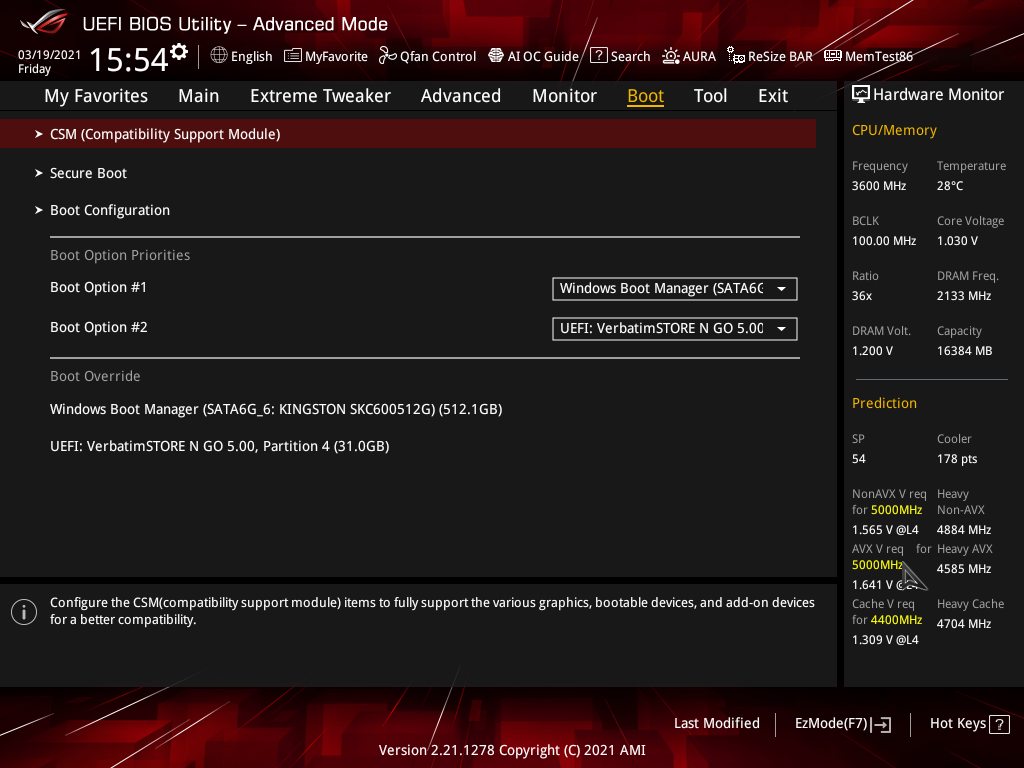

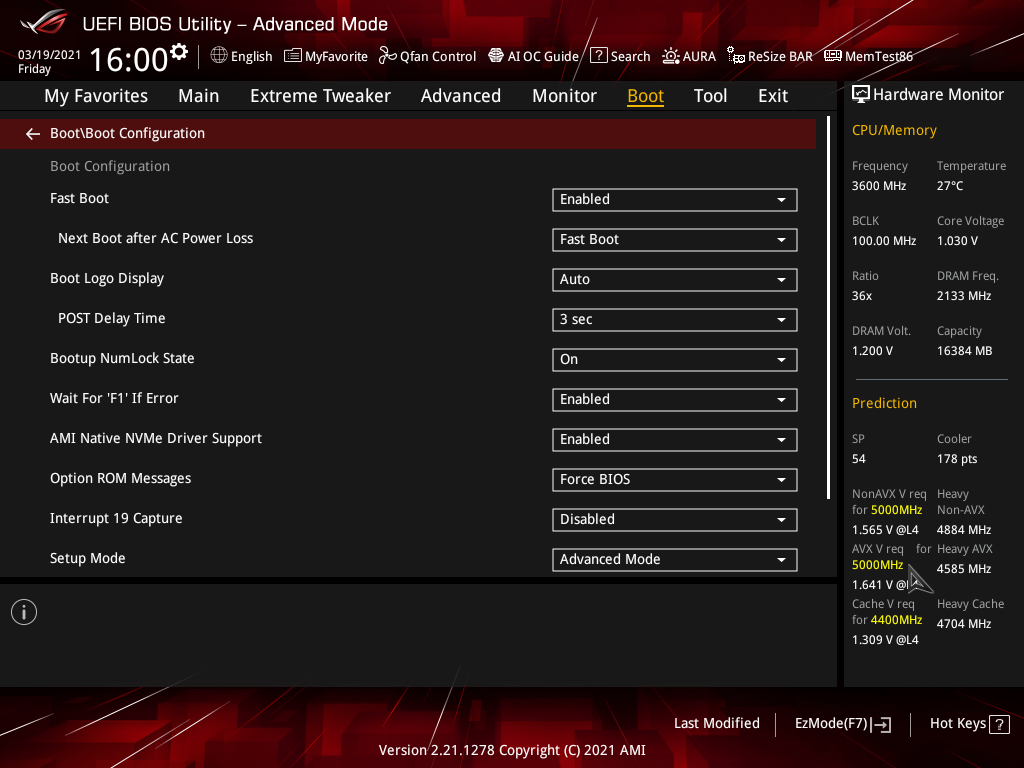

Boot позволяет выбрать загрузочный диск, активировать CSM для старта системы со старым оборудованием, произвести некоторые настройки.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

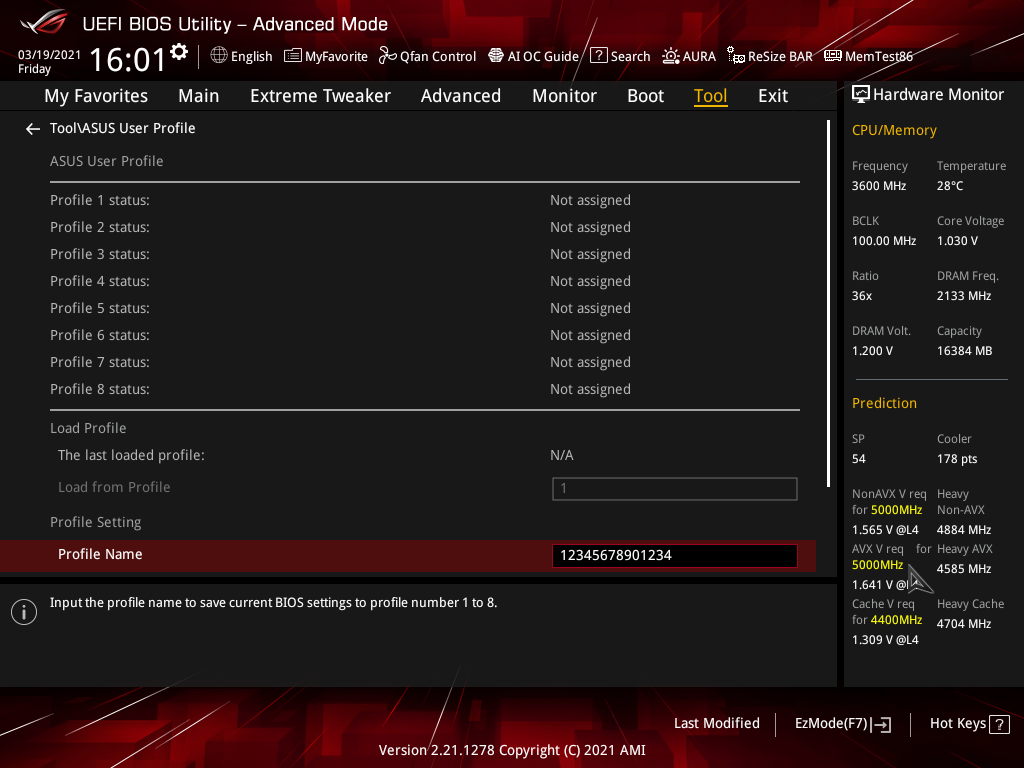

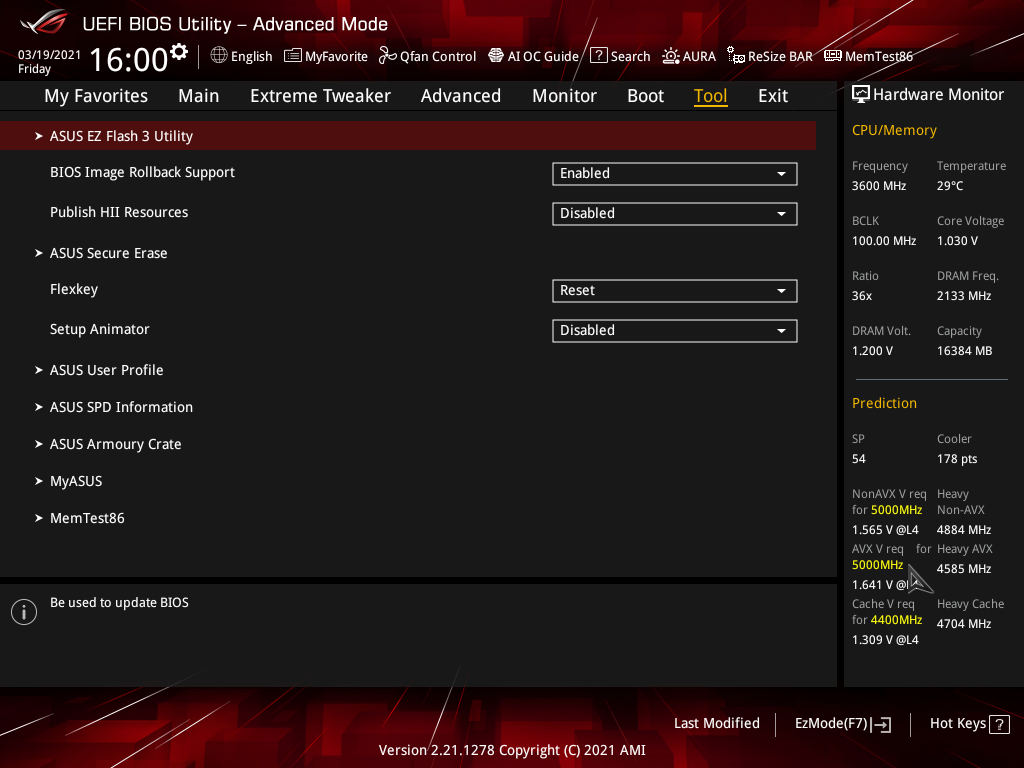

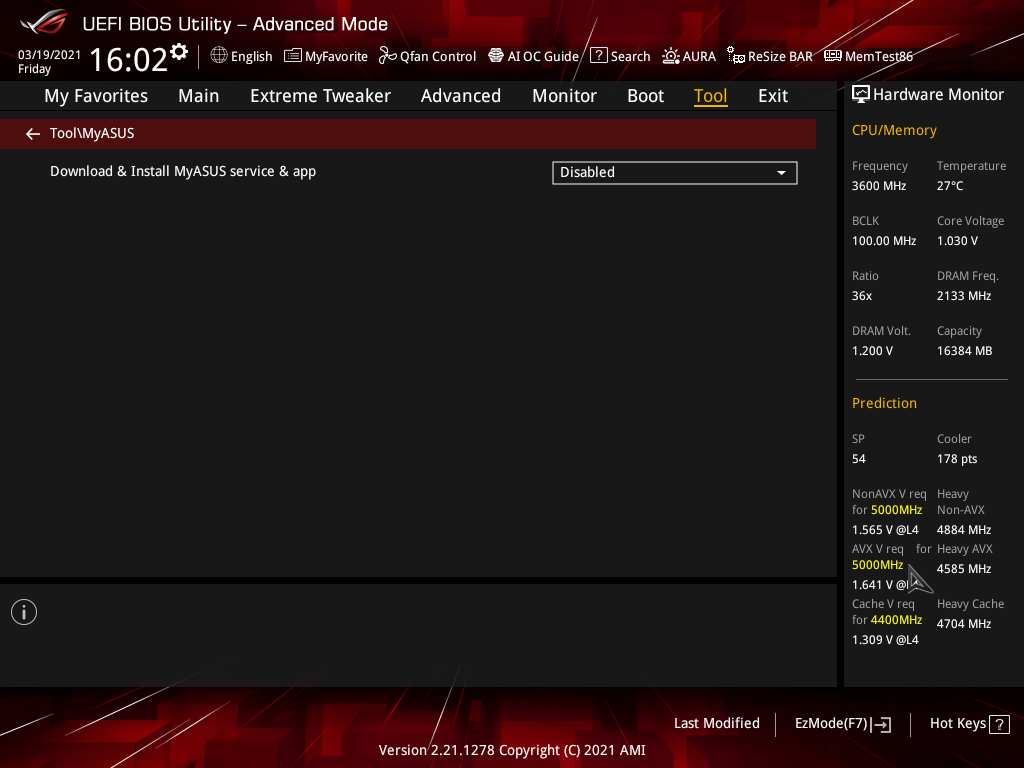

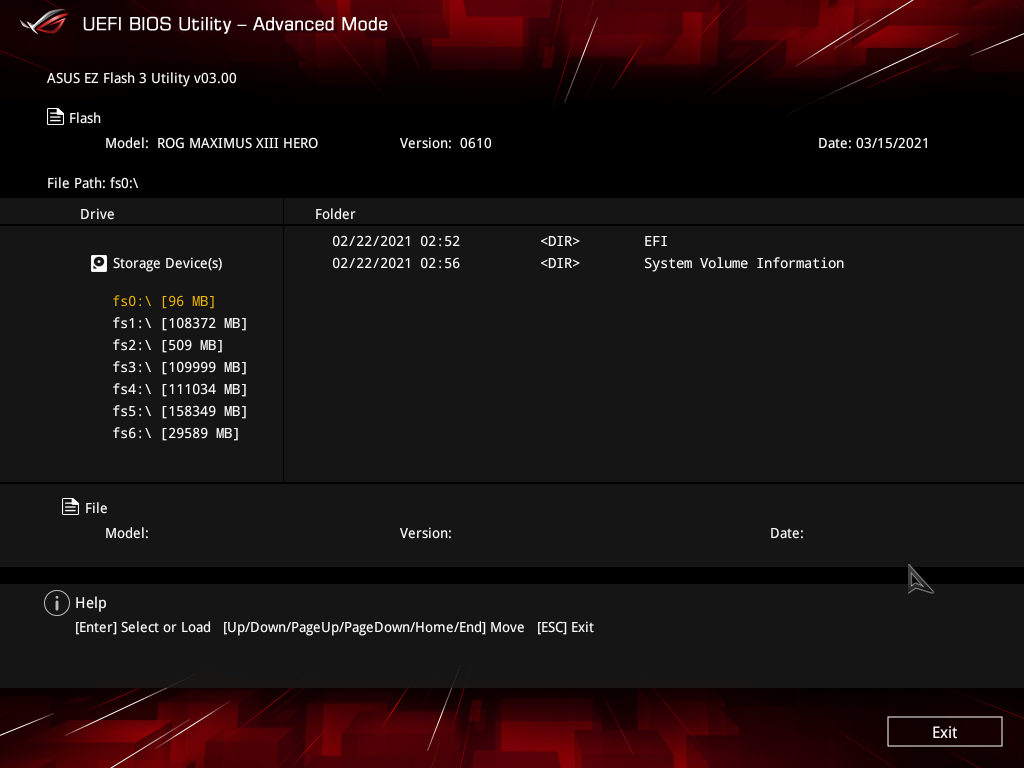

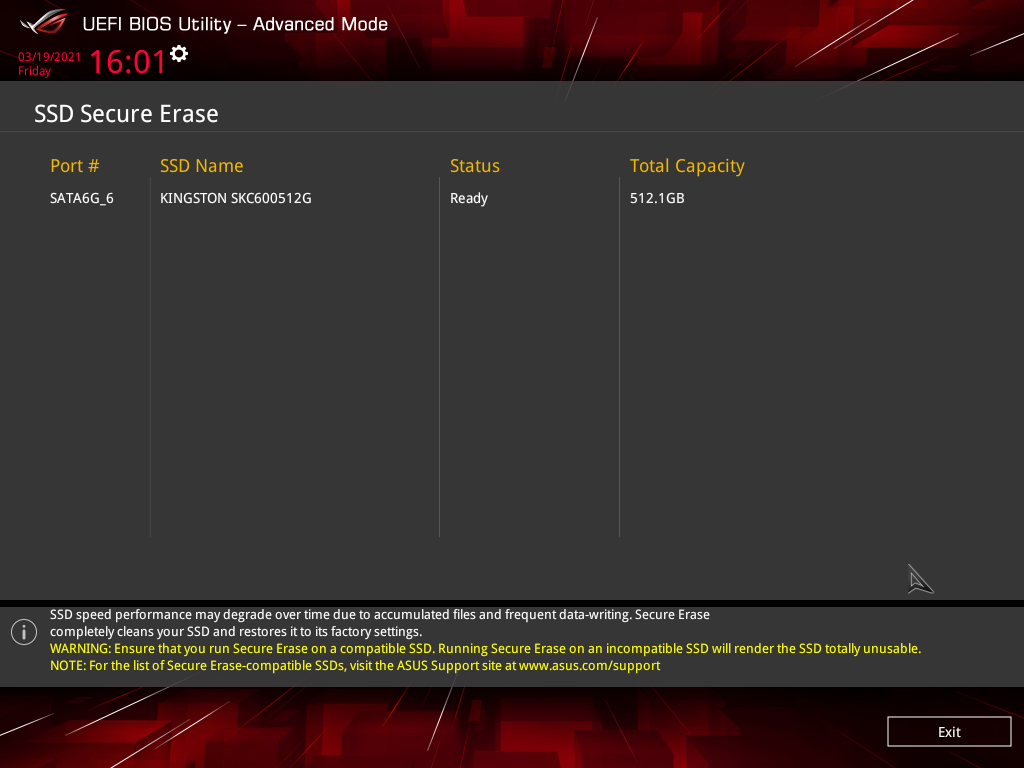

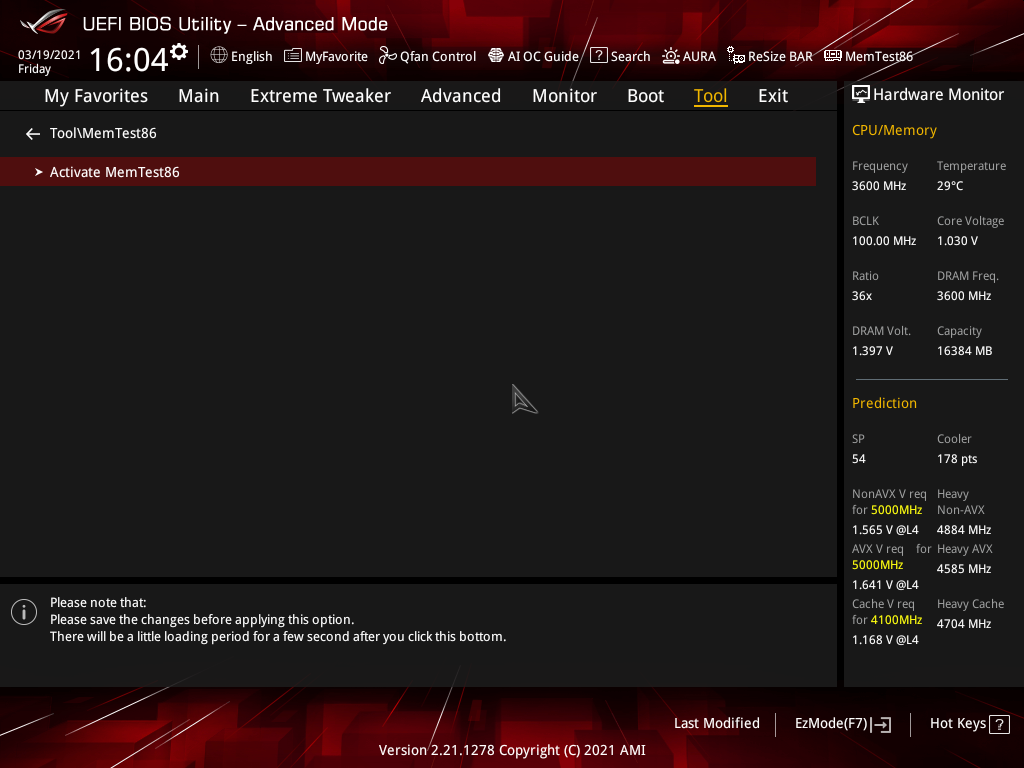

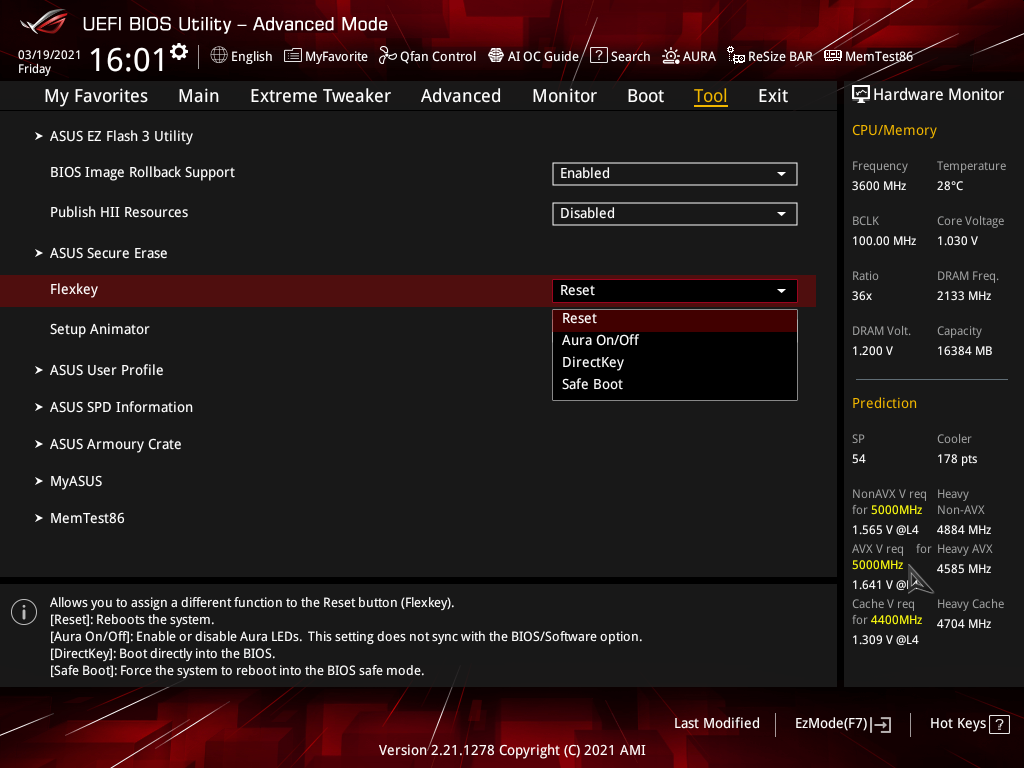

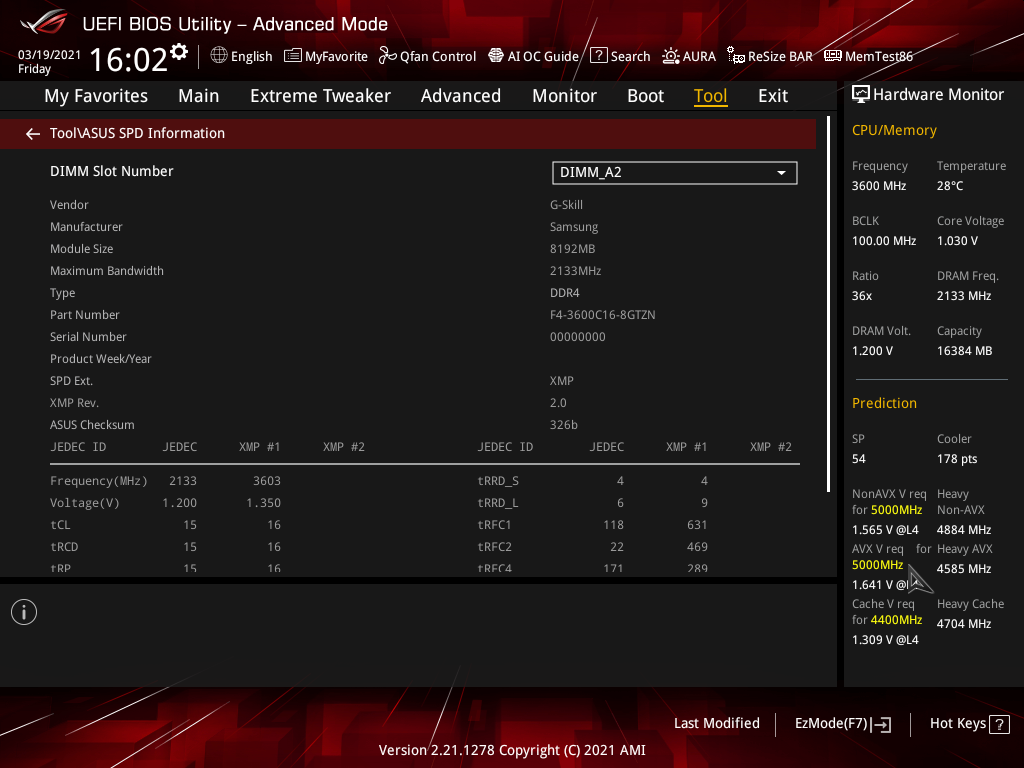

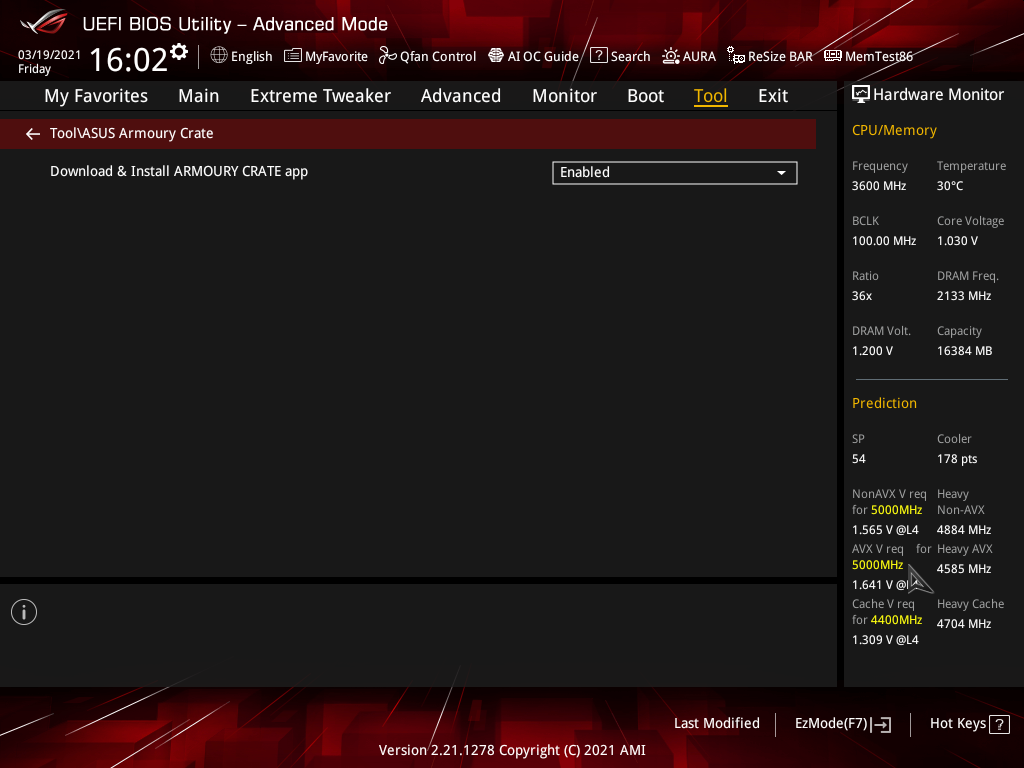

EZ Flash 3 и прочие встроенные утилиты находятся в разделе Tool. Там можно сохранить до восьми профилей с пользовательскими настройками, произвести низкоуровневую очистку SSD, настроить кнопку FlexKey, просмотреть профили установленной памяти, запустить MemTest86. Последнее весьма будет кстати при разгоне OЗУ.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

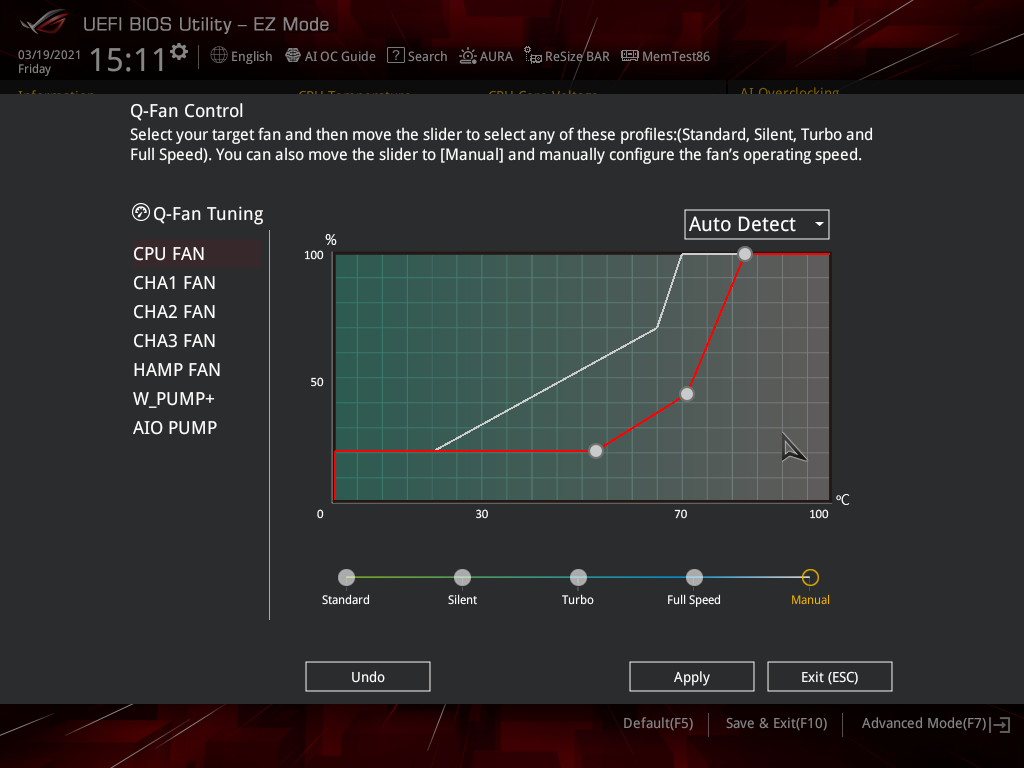

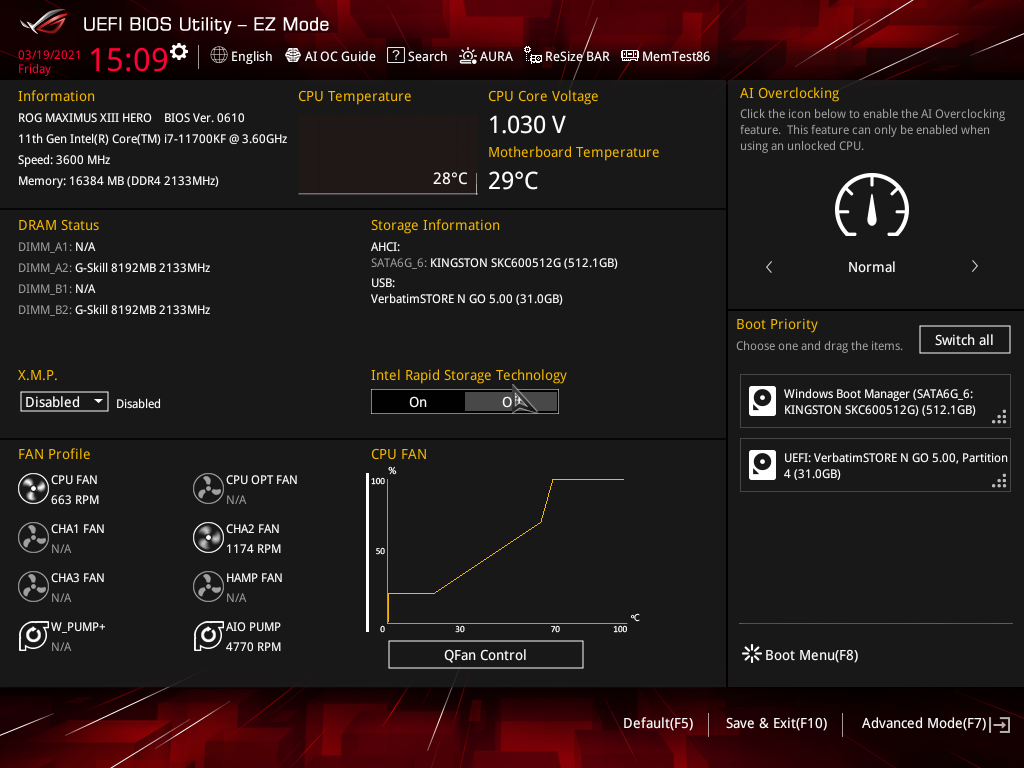

Ну а если это все окажется сильно сложным, то присутствует однооконный режим EZ Mode, позволяющий в пару кликов настроить основные параметры системы.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

Разгон

При тестировании платы использовались следующие комплектующие:

  • процессор: Intel Core i7-11700KF;
  • система охлаждения: TechN Waterblock Intel LGA 1200 + EK-D5 PWM G2 + Aquacomputer Aqualis base + Aquacomputer pomp adapter+ EK-CoolStream CE 420 + 3x Arctic P14 PWM PST;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill Trident Z Neo F4-3600C16D-16GTZN;
  • видеокарта №1: ASUS ROG-STRIX-RX5500XT-O8G-GAMING;
  • видеокарта №2: AMD Radeon RX 6800 XT;
  • накопитель №1: Kingston KC600 512GB;
  • накопитель №2: Corsair Force MP600 Gen4 PCIe x4 2TB;
  • корпус: Cooler Master Test Bench v1.0;
  • блок питания: ASUS ROG-STRIX-1000G;
  • операционная система: Windows 10 Pro x64 (20H2);
  • драйверы: INF 10.1.18634.8254, IME 2047.100.0.1036, AMD Adrenalin 21.2.2.

Радиатор VRM дополнительно охлаждался 80-мм вентилятором с частотой вращения около 2100 об/мин.

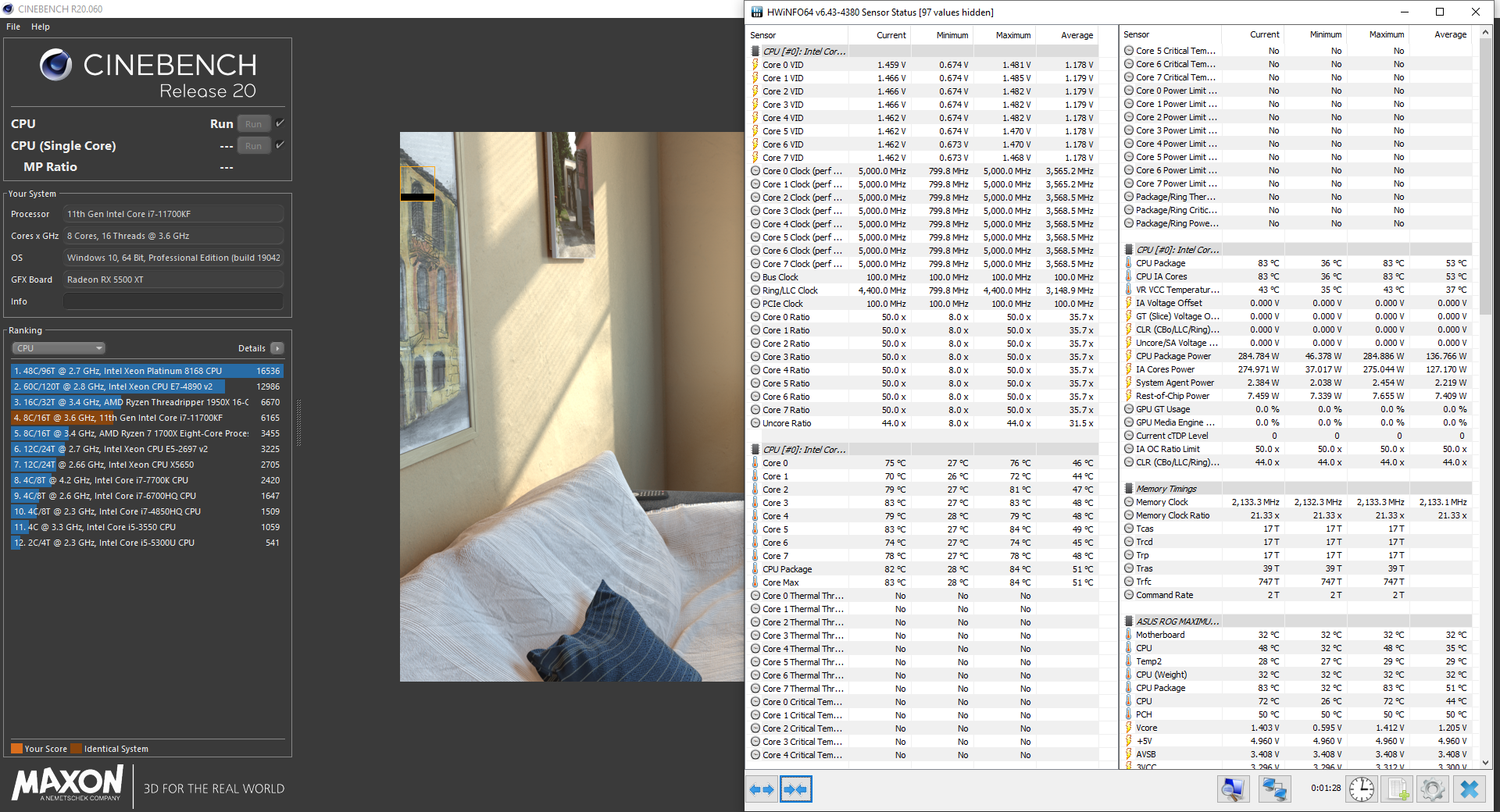

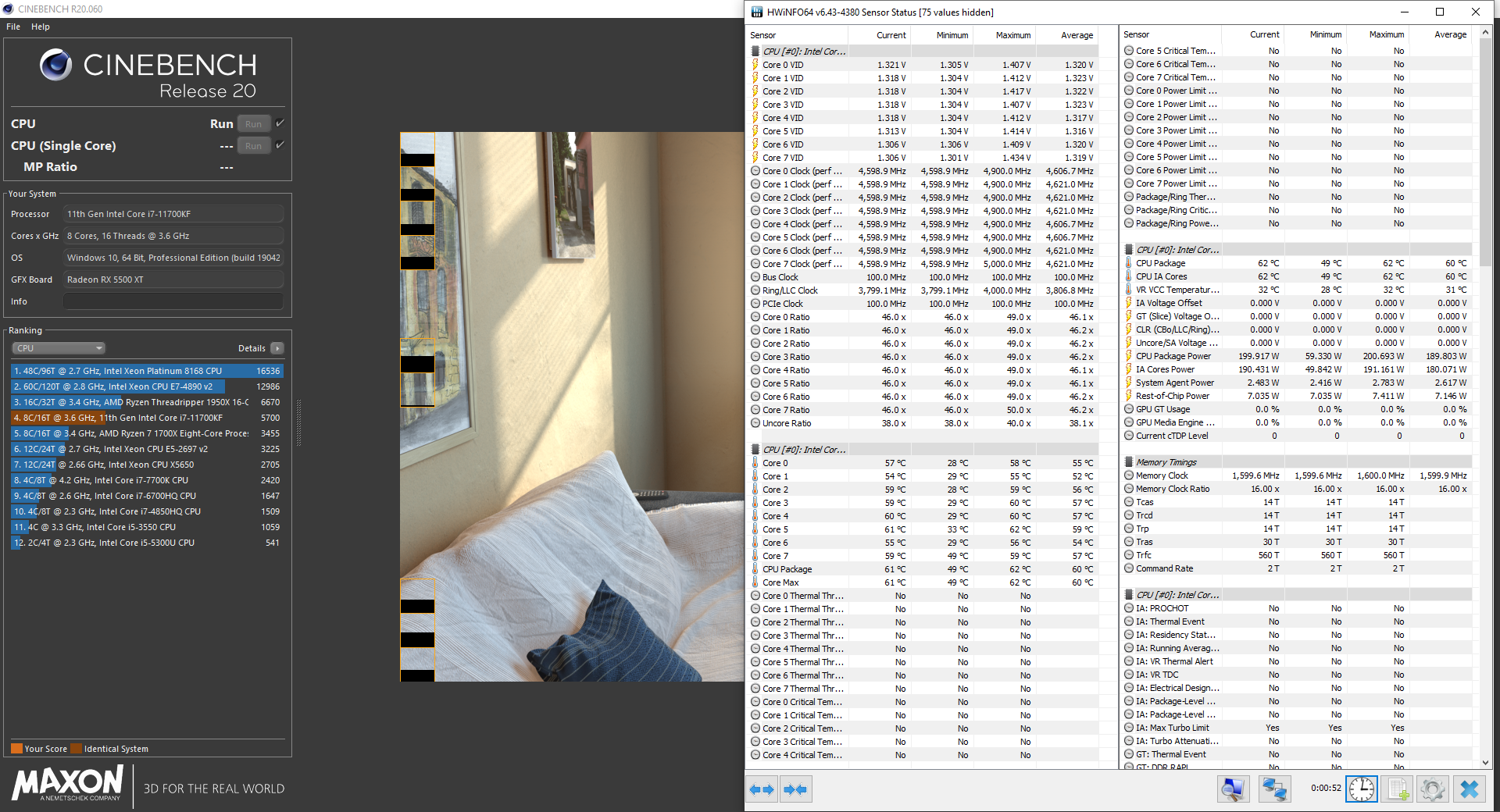

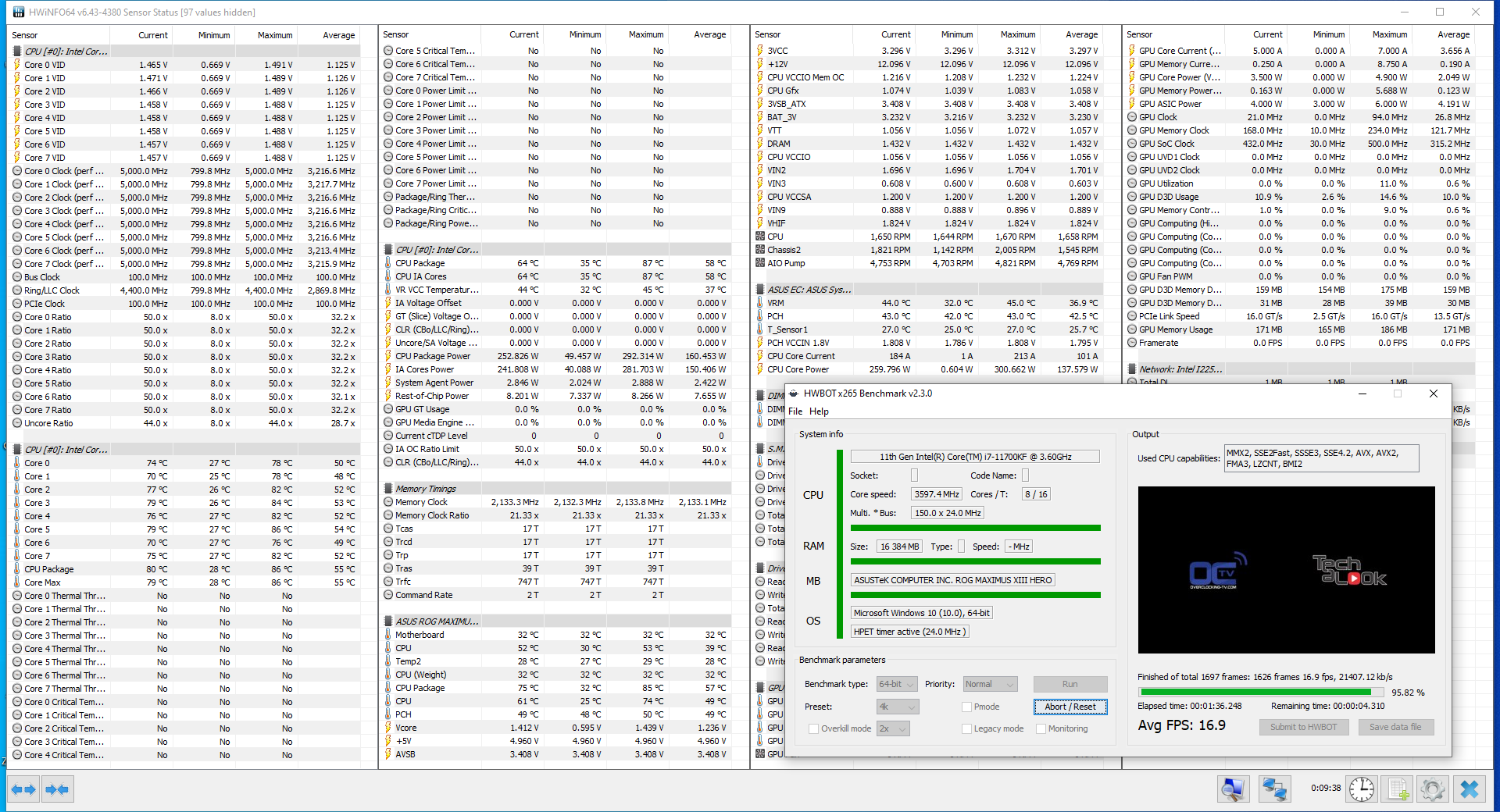

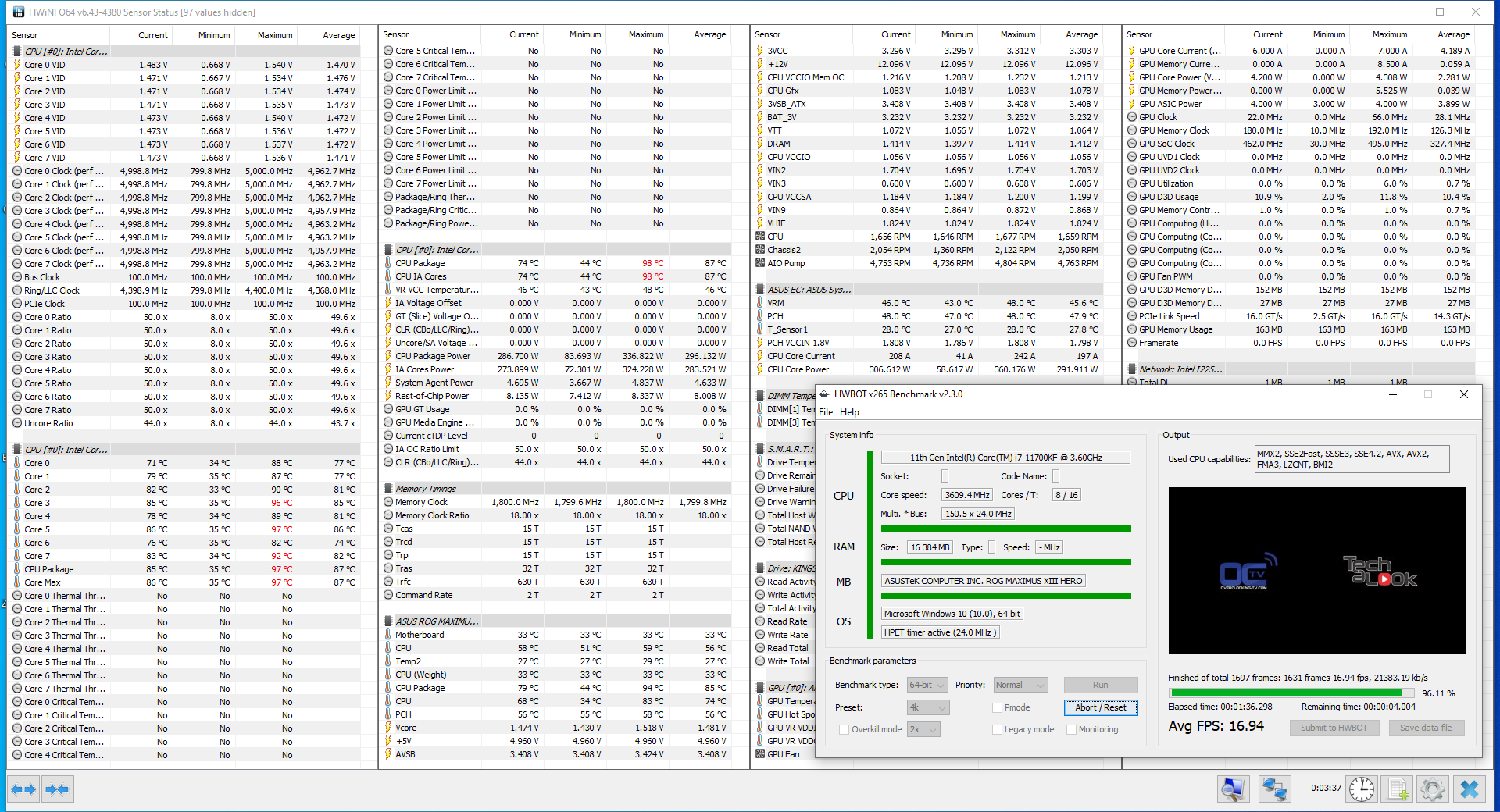

При установках по умолчанию для процессора, когда MCE и ядра в режиме авто, Core i7-11700KF при многопоточной нагрузке типа Cinebench R20 работал на частоте 4600 МГц с напряжением 1,41 В. При этом его энергопотребление, судя по утилите HWiNFO64, доходило лишь до 200 ватт. Установка множителя CPU в режим By Core Usage нисколько на результат не повлияло, лишь максимальное напряжение немного снизилось. А вот с активацией Sync All Core частоты всех ядер возросли до 5000 МГц, как и напряжение и потребляемая мощность — до 1,5 В и 300 Вт соответственно.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

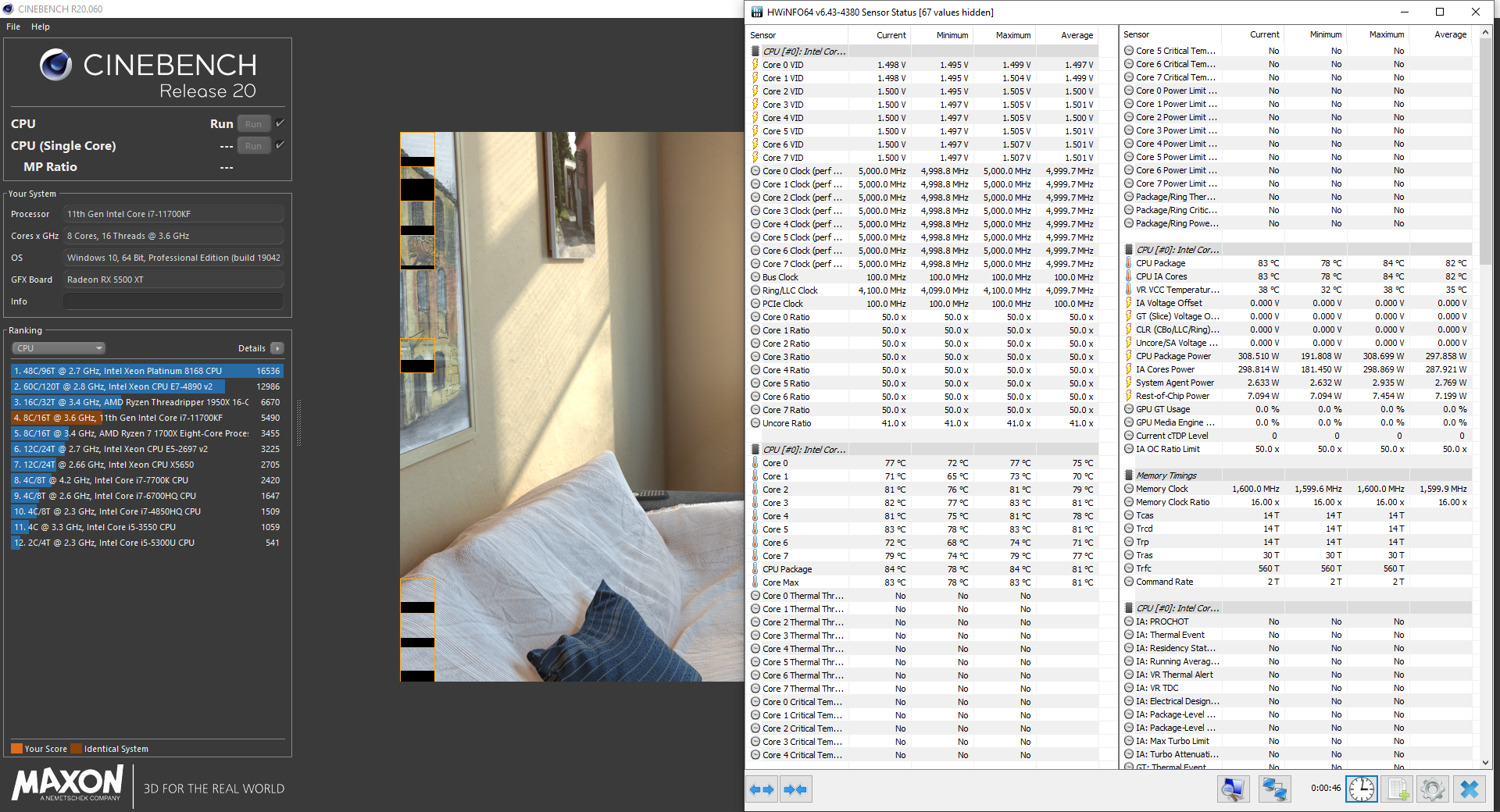

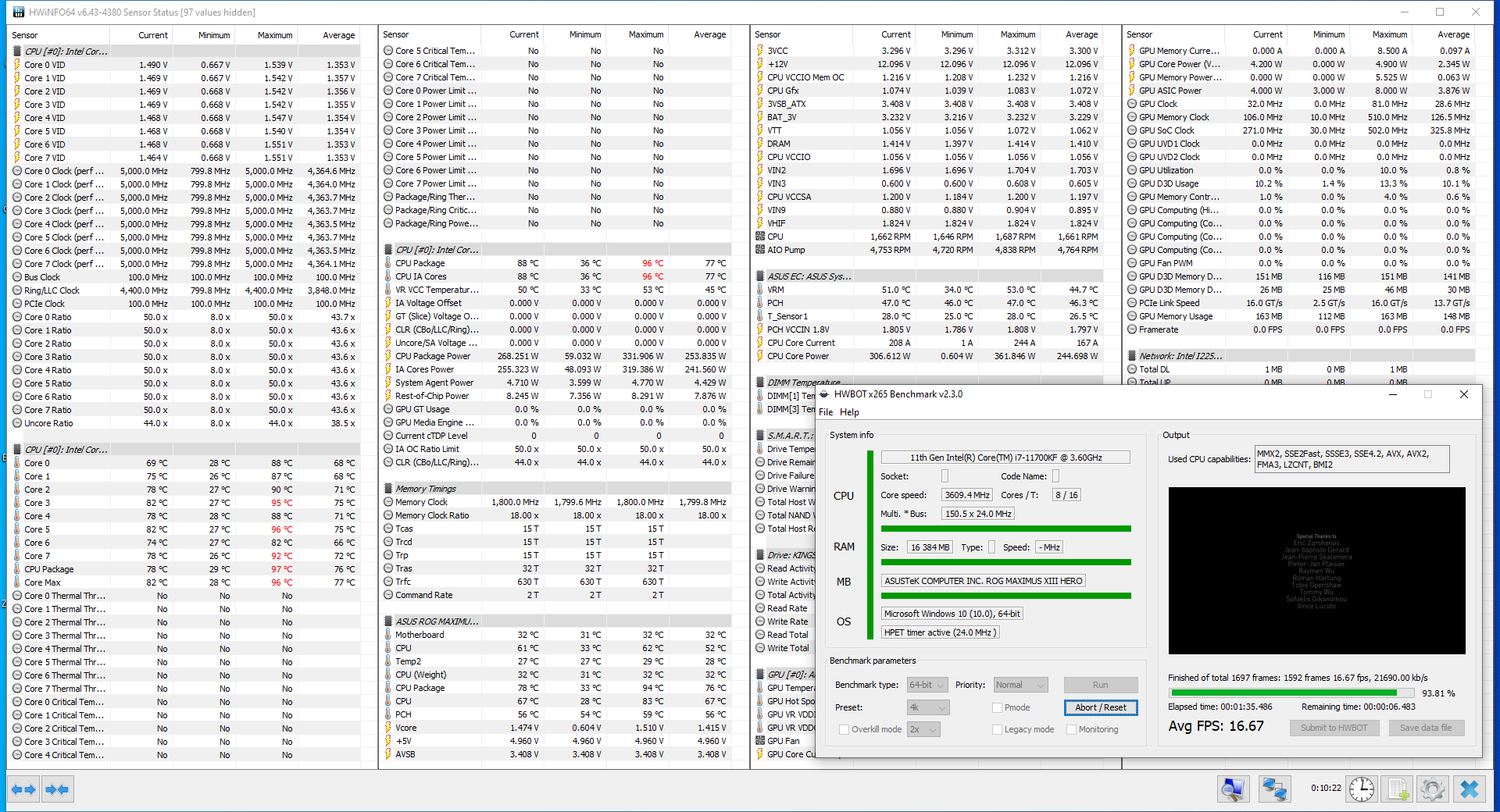

С ручным разгоном (UEFI 0603), когда все параметры контролируются пользователем, процессор при любой умеренной нагрузке мог спокойно работать на 5000 МГц по всем ядрам и при этом потреблять меньше, чем в авторежиме.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

С переходом на версию UEFI 0610 при использовании старых настроек подросли напряжения, но это и к лучшему, так как позволили проверить нагрев преобразователя питания процессора. С активным охлаждением он не прогревался выше 48 °C (при 21 градусе в помещении) во время нескольких проходов HWBot x265 Benchmark 2.3.0, а без вентилятора — температура не превышала 53 °C.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

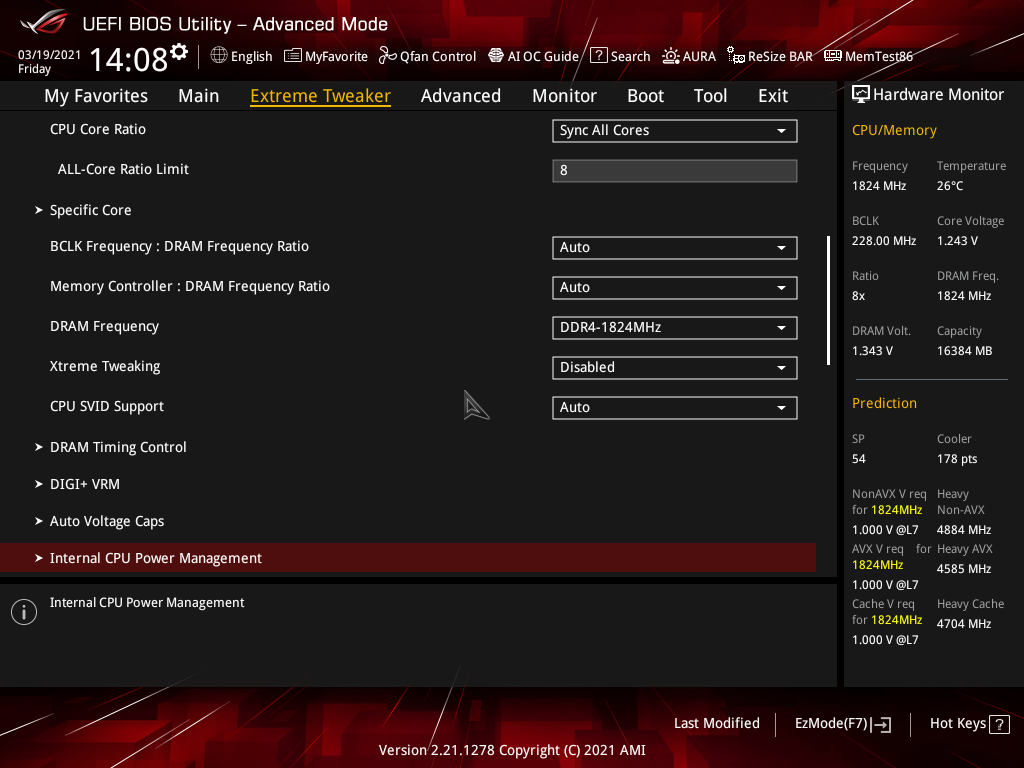

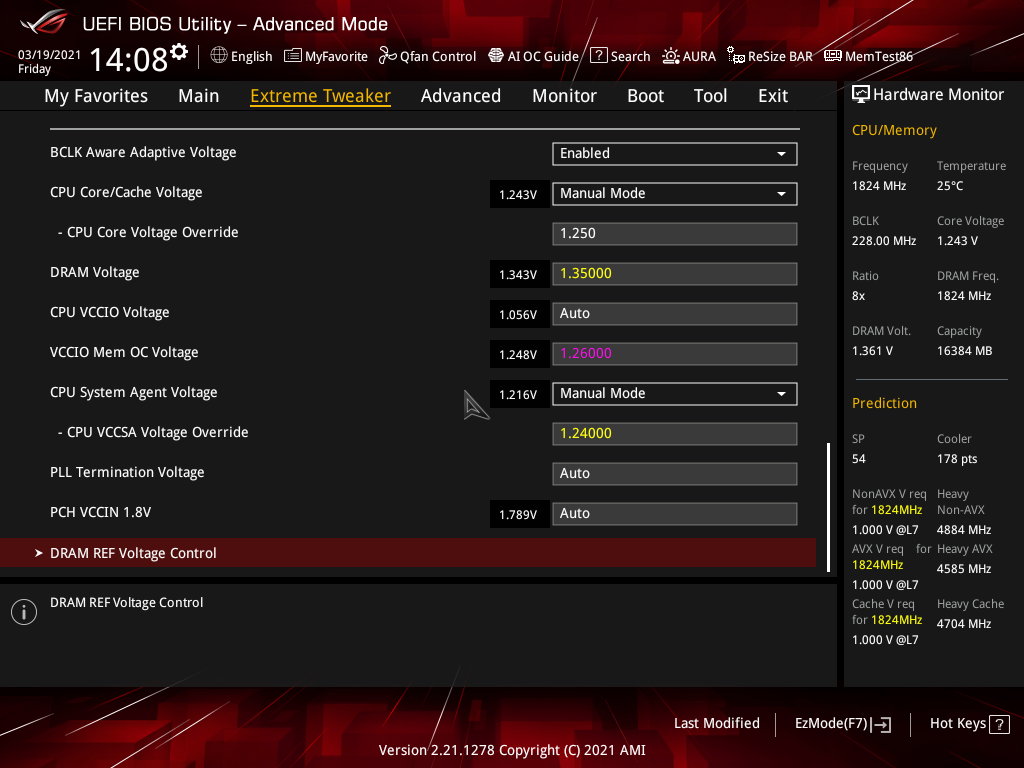

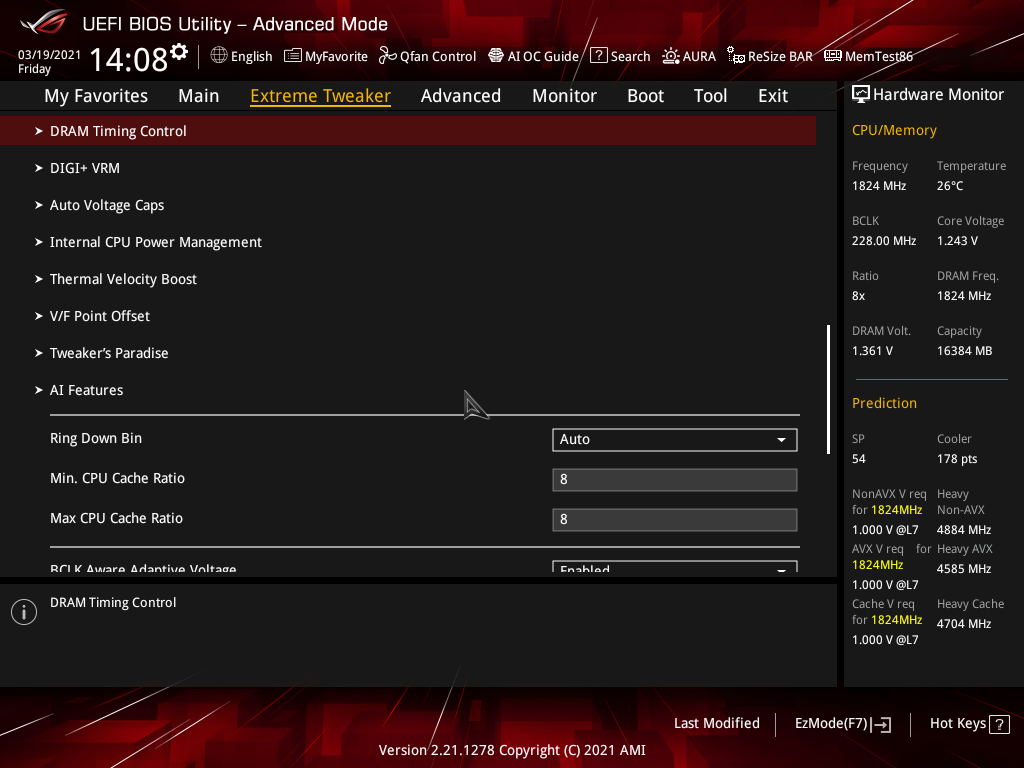

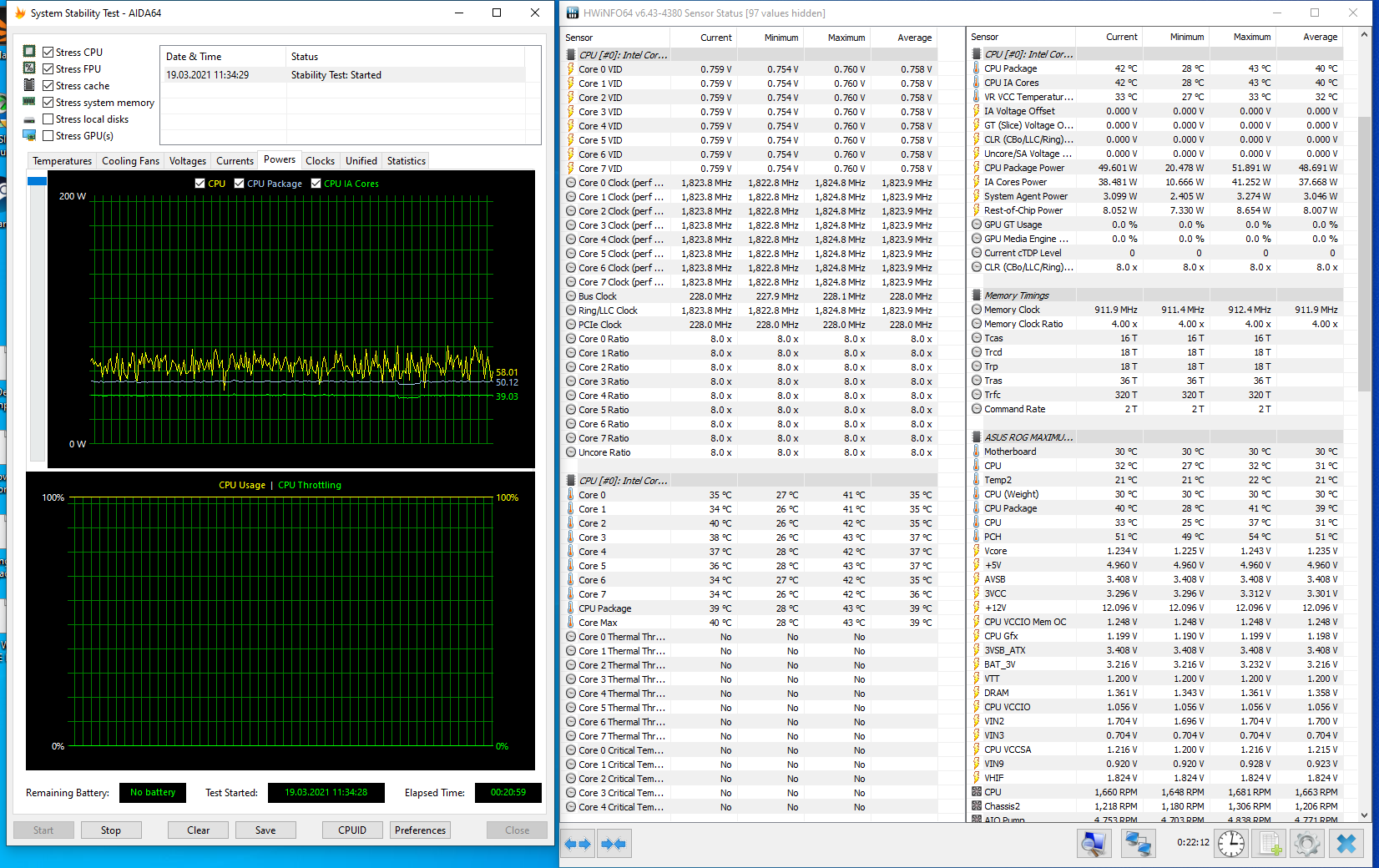

Базовую частоту удалось поднять до 228 МГц, что вряд ли можно назвать выдающимся результатом, учитывая как раньше платы ASUS брали без проблем 380 МГц и выше.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

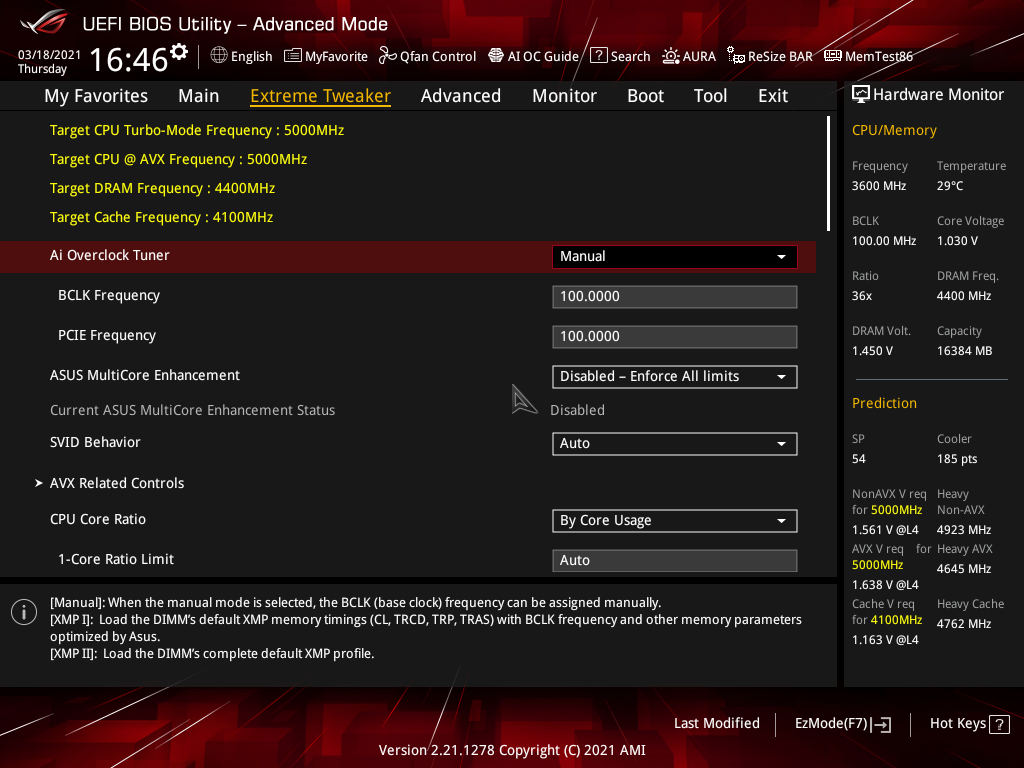

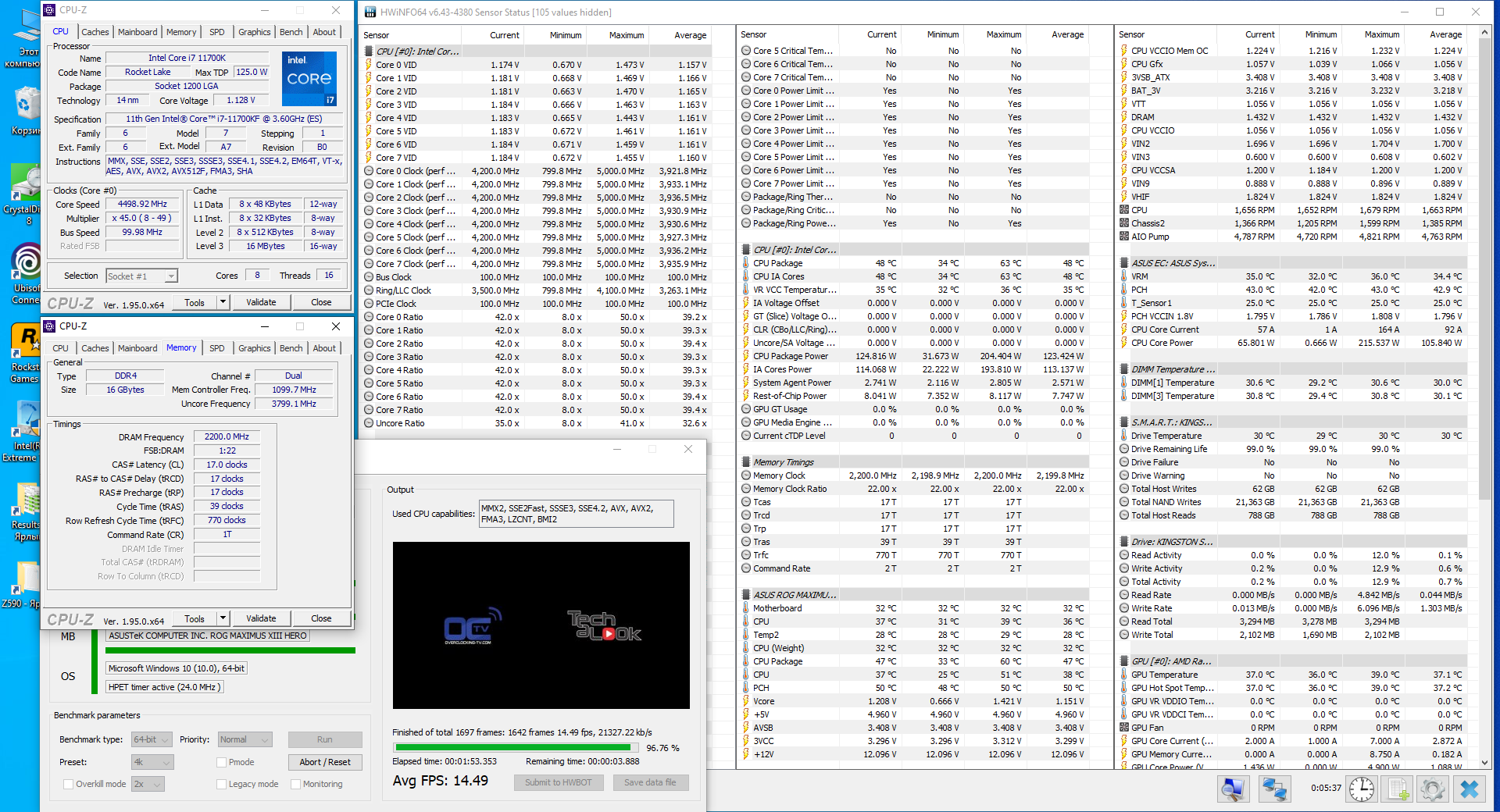

Память с сохранением стабильности удалось разогнать до 4400 МГц с таймингами 17-17-17-39 и режимом работы контроллера 1:2, при этом напряжение на модулях пришлось установить на уровне 1,45 В, VCCIO Mem OC — на 1,24 В, а VCCSA — 1,22 В.

ASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII HeroASUS ROG Maximus XIII Hero

Если откинуть требования к стабильности, то планки удалось запустить на частоте 4600 МГц. Для такого результата использовалась прошивка версии 0603, но с обновлением до 0610 плата на такой частоте уже не запускалась.

ASUS ROG Maximus XIII Hero

Выводы

Серия материнских плат ROG Maximus всегда была на первом месте у почитателей марки ASUS, а ее неординарные оверклокерские возможности позволяли занимать первые места на соревновательной площадке HWBot.org. Рассмотренная ROG Maximus XIII Hero качественно выполнена с мощной подсистемой питания, готовой для новых процессоров на ядре Rocket Lake-S, а богатый набор настроек в UEFI, как всегда, поражает воображение. Но у нее есть и серьезные недостатки в виде невозможности вынуть видеокарту без помощи постороннего предмета и уход в себя при неправильных настройках в микрокоде, что требует постоянно использовать кнопку Clear CMOS. Возможно, в будущих прошивках это поправят, учитывая сколько их уже вышло, пока же имеем, что имеем. Также на материнской плате, учитывая ее направленность и при ее стоимости в 500 долларов, хотелось бы видеть контактные площадки для замера напряжений, но она явно сконструирована не для азотных бенч-сессий. Несмотря на «начальный» уровень позиционирования платы в линейке Maximus, она достаточно функциональна, хоть и с некоторыми ограничениями, и позволяет собрать весьма мощный ПК с большим количеством накопителей NVMe и возможностью подключения устройств по интерфейсу Thunderbolt 4.

Максимальная функциональность

Тишина - вечный спутник овера
