Обзор материнской платы ASUS ROG Maximus X Formula для процессоров Intel Coffee Lake-S. Решение для взыскательного покупателя

Возможности UEFI

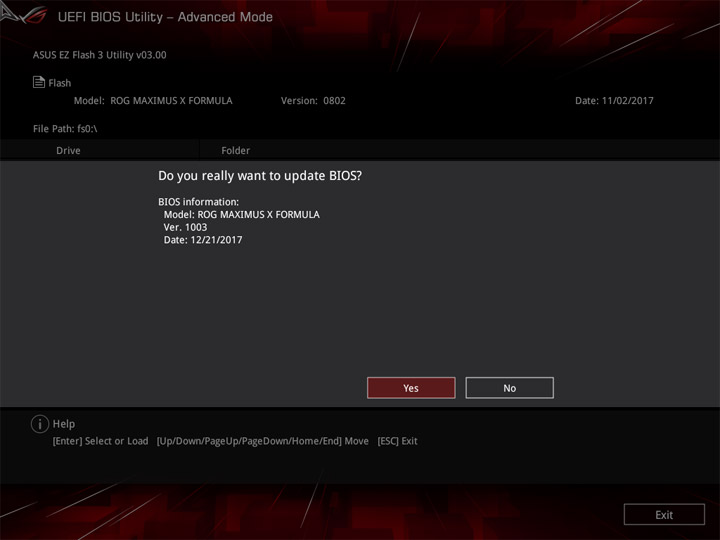

Для обновления микрокода предусмотрена фирменная утилита EZ Flash.

ASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X Formula

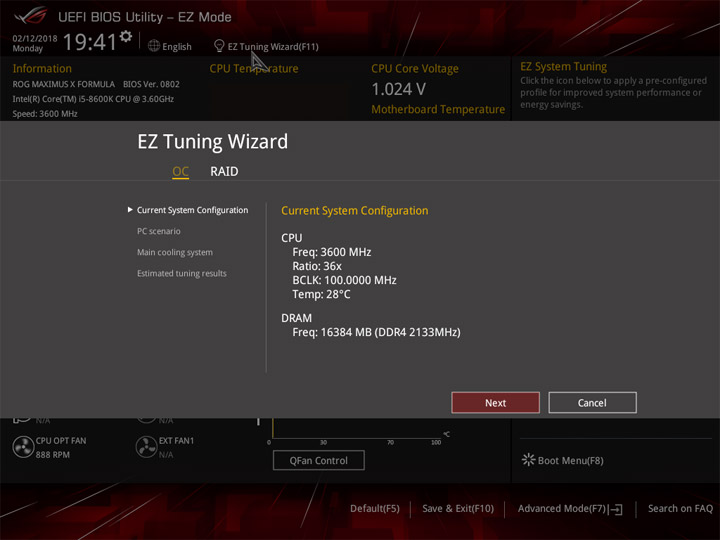

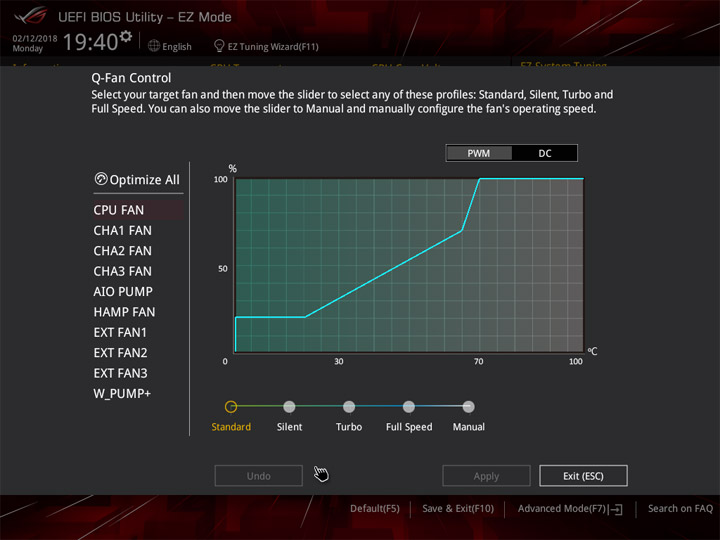

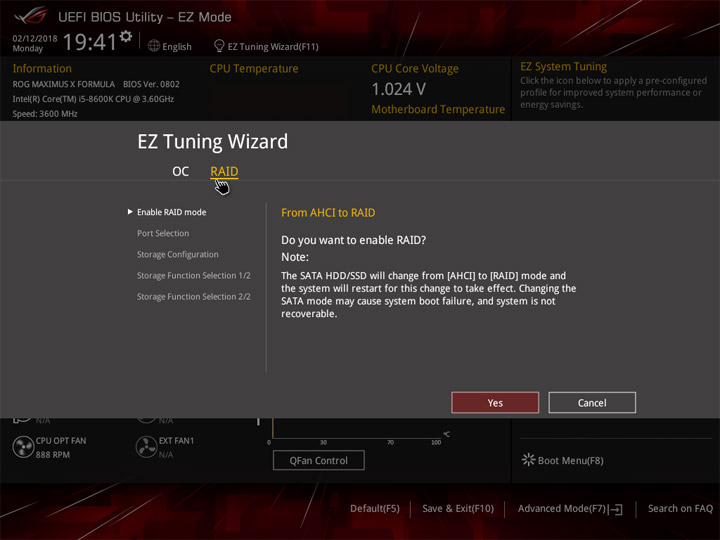

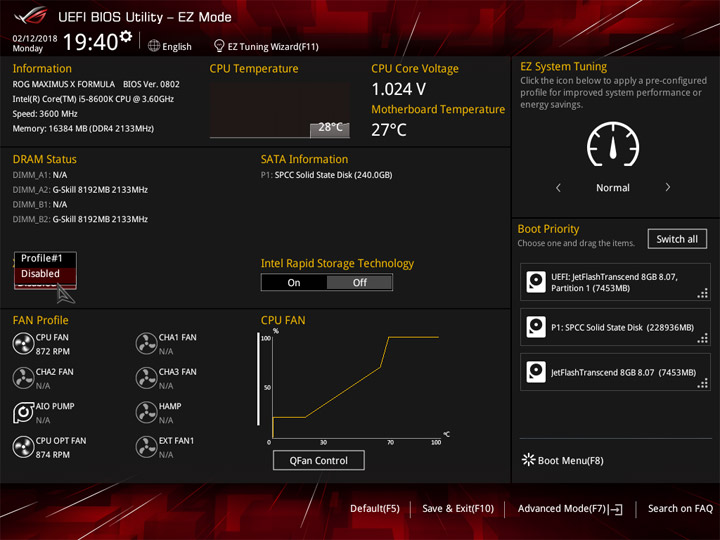

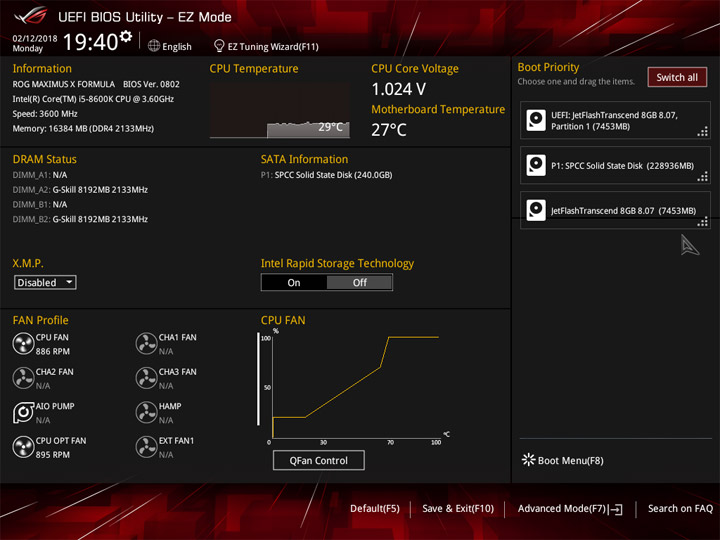

Базовый вариант отображения настроек подойдёт пользователям с начальными знаниями. Здесь можно настроить календарь, активировать XMP, разобраться с приоритетом загрузочных устройств. Ещё можно запустить мастер по наладке RAID, фирменному разгону, усмирению охладителей.

ASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X Formula

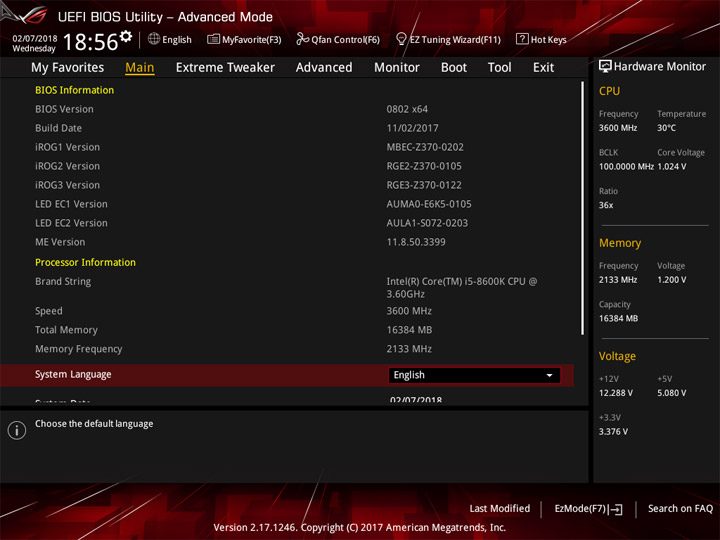

Расширенный режим возглавляет меню, где можно сформировать список из фирменных настроек, его будет удобно использовать при экспериментах с оверклокингом.

ASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X Formula

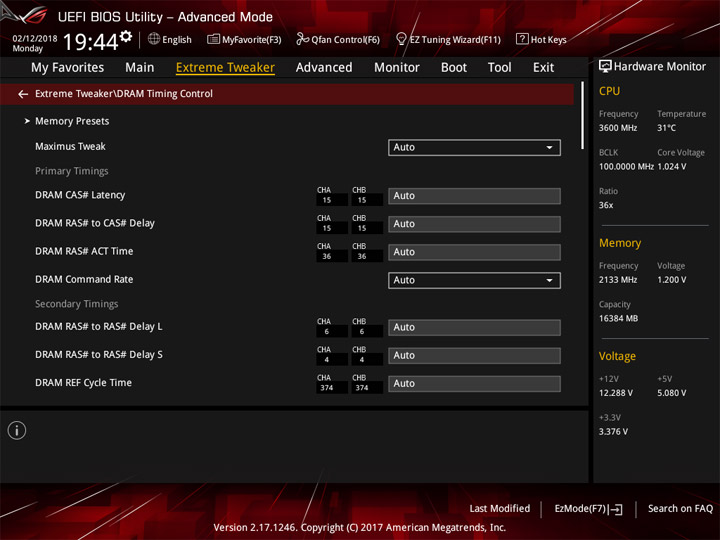

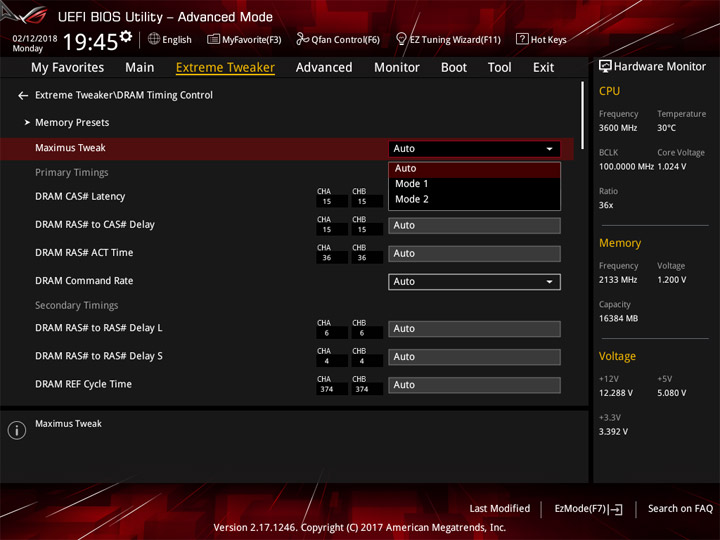

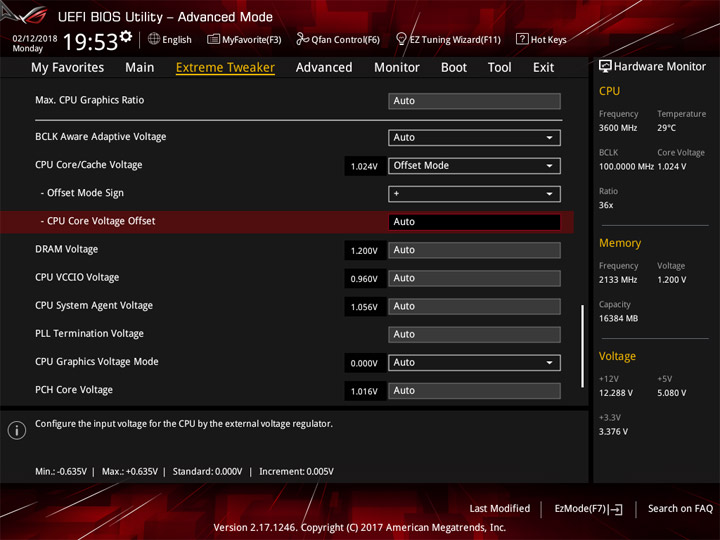

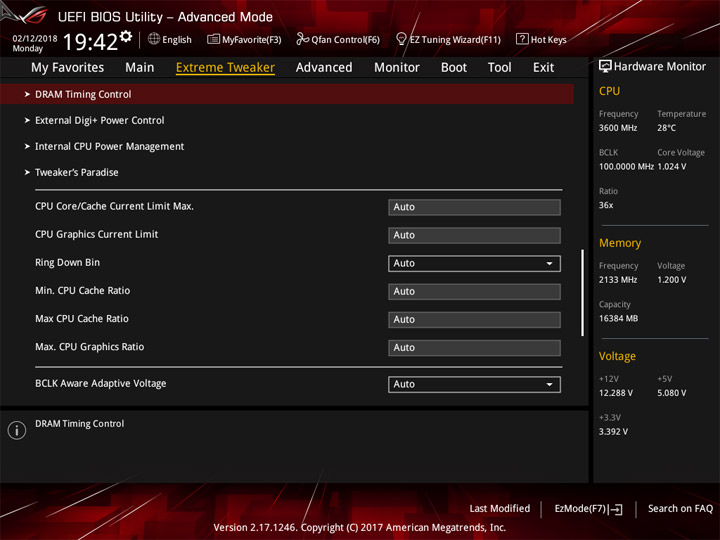

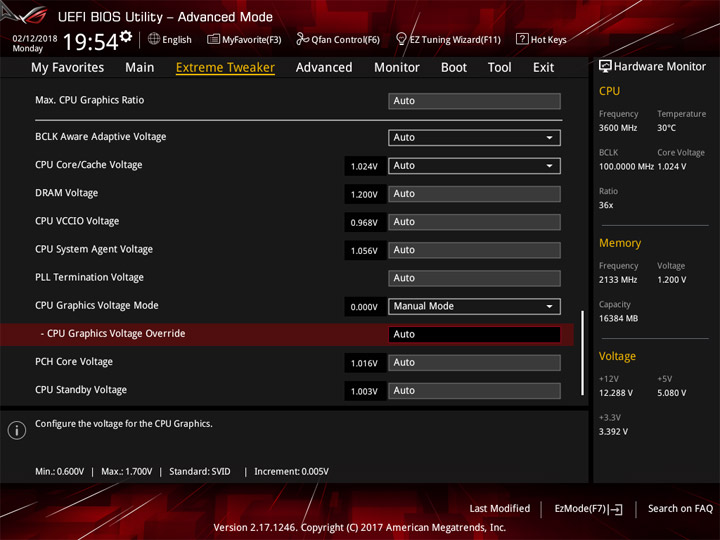

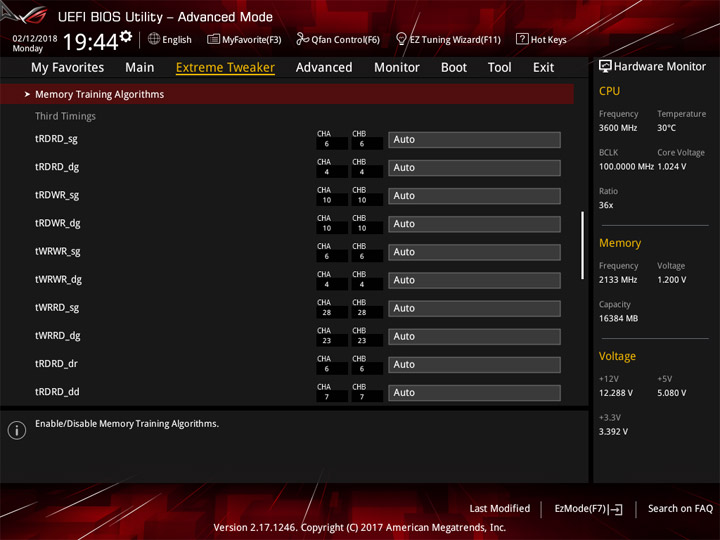

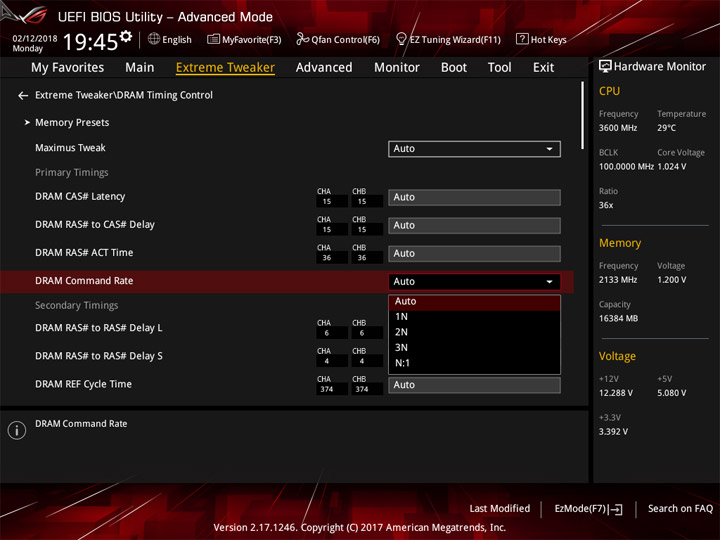

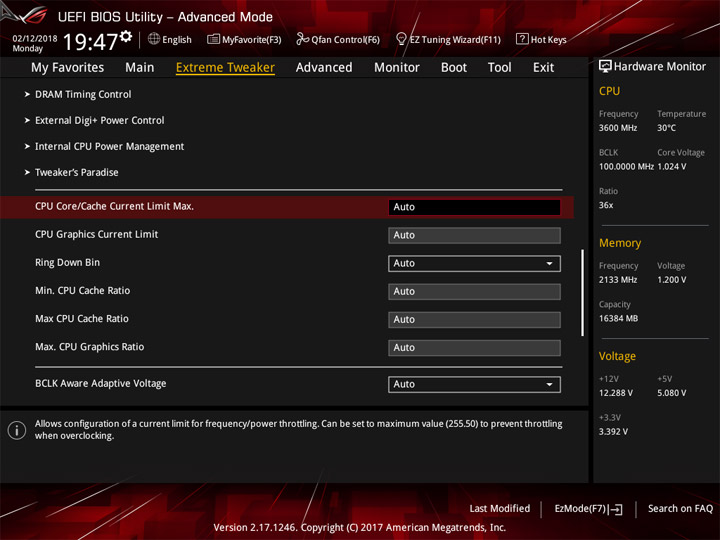

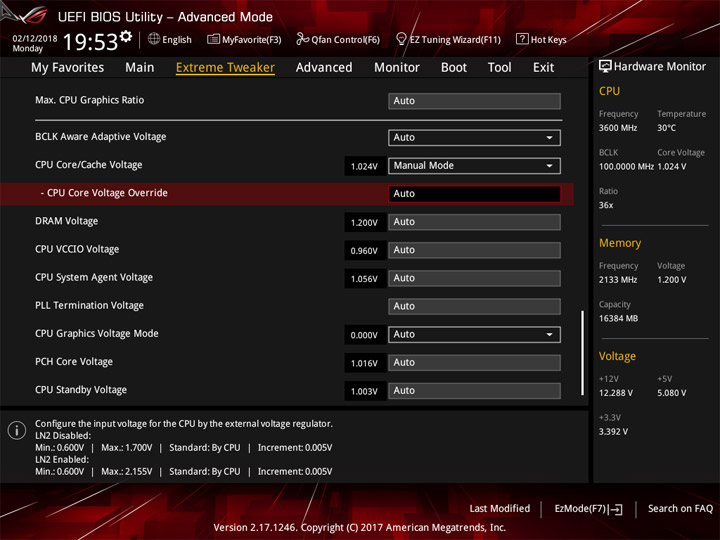

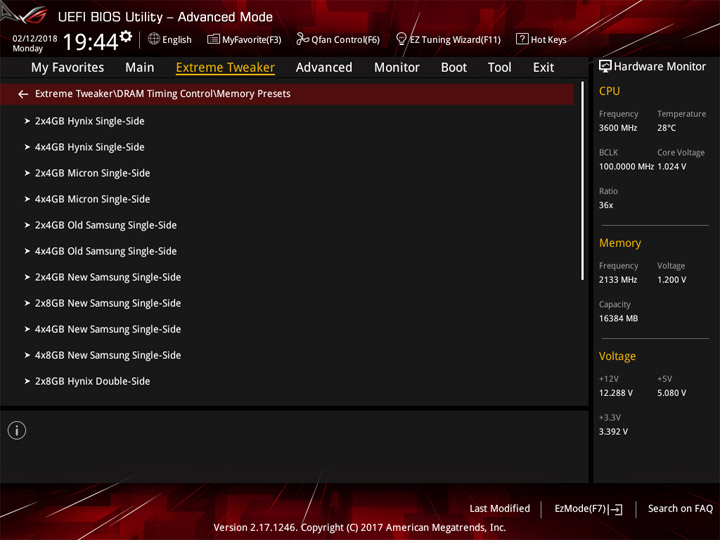

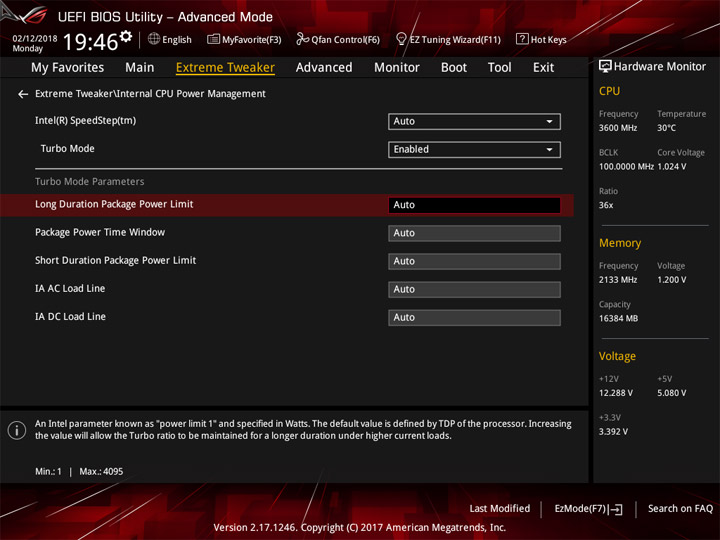

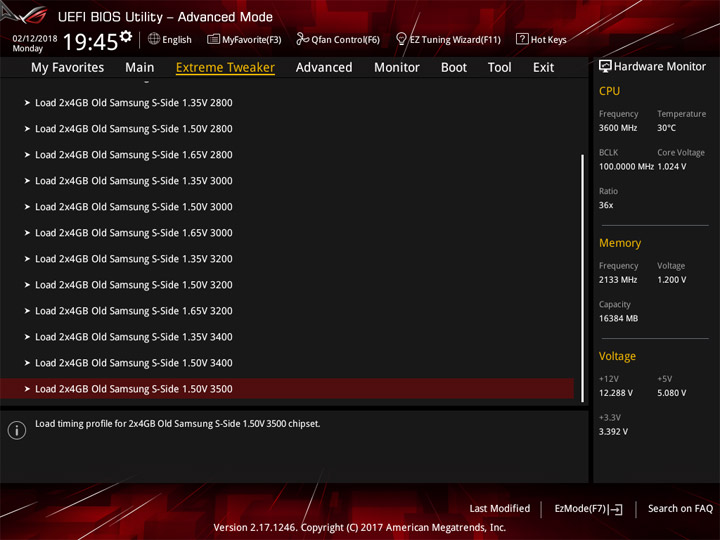

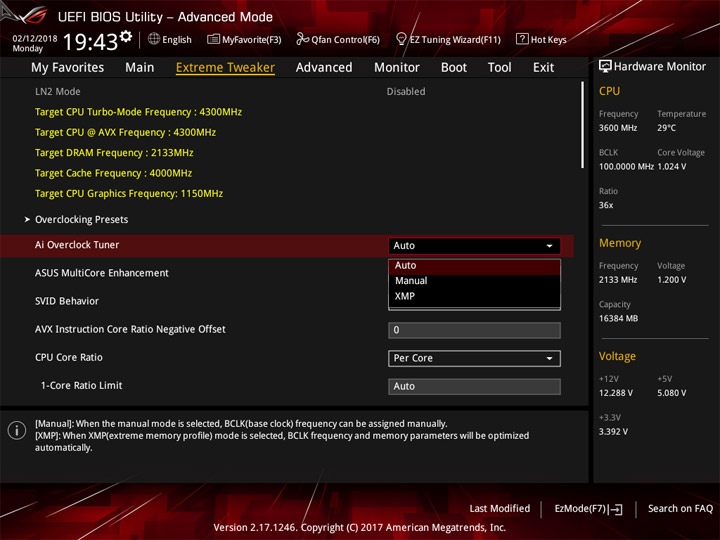

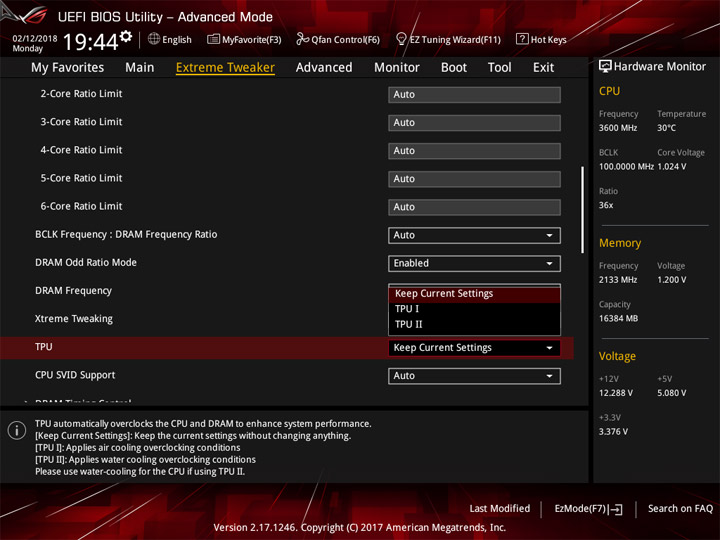

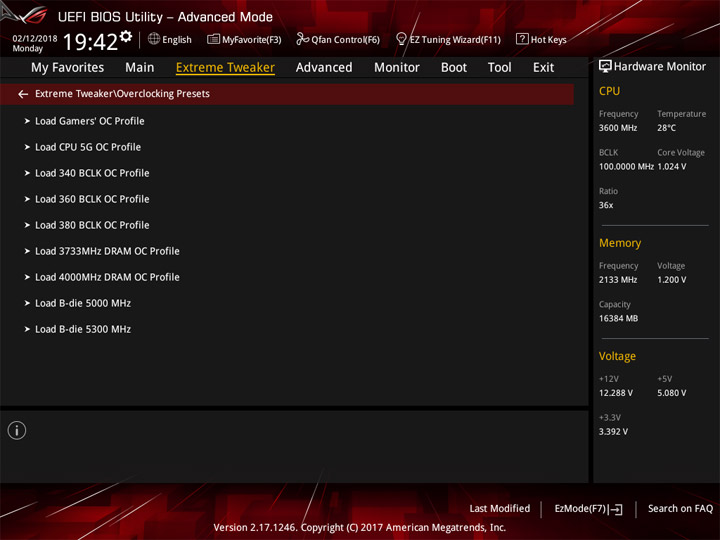

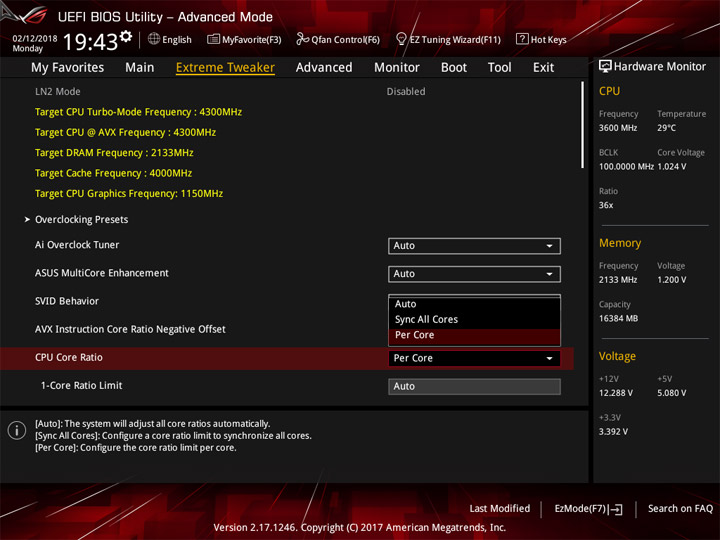

Как и полагается, наполнение раздела для проведения разгона весьма обширное. Есть несколько фирменных механизмов для облегчения процесса (готовые профили и сценарии). Это касается как всей системы в целом, так и её отдельных компонентов.

ASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X Formula

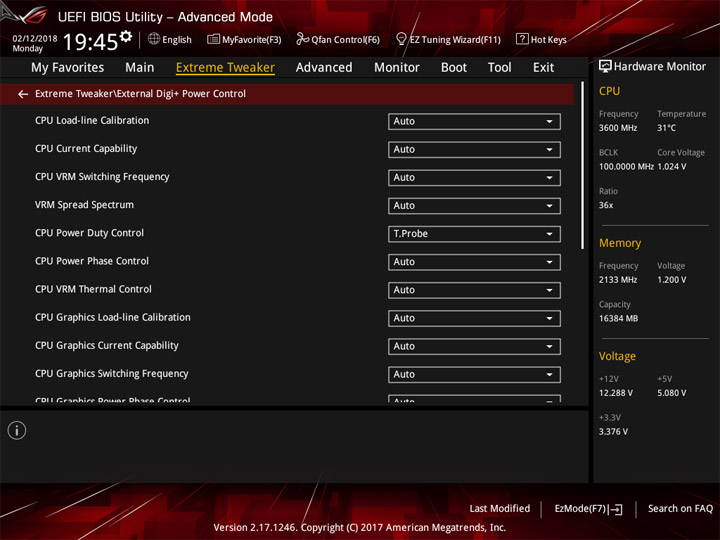

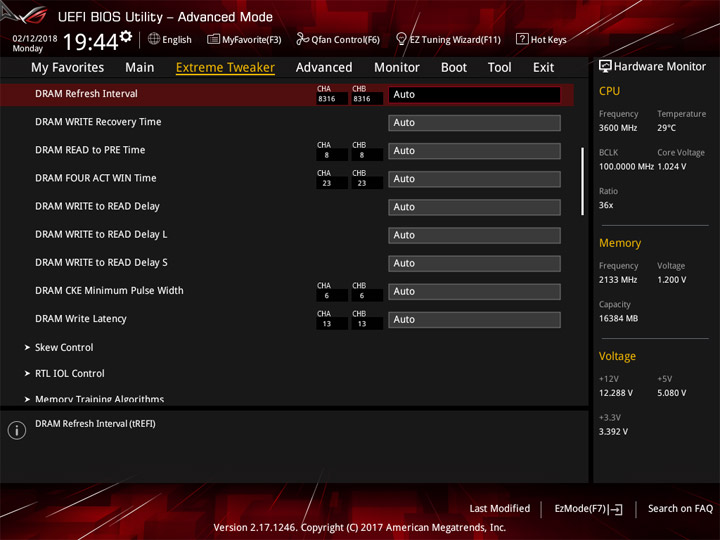

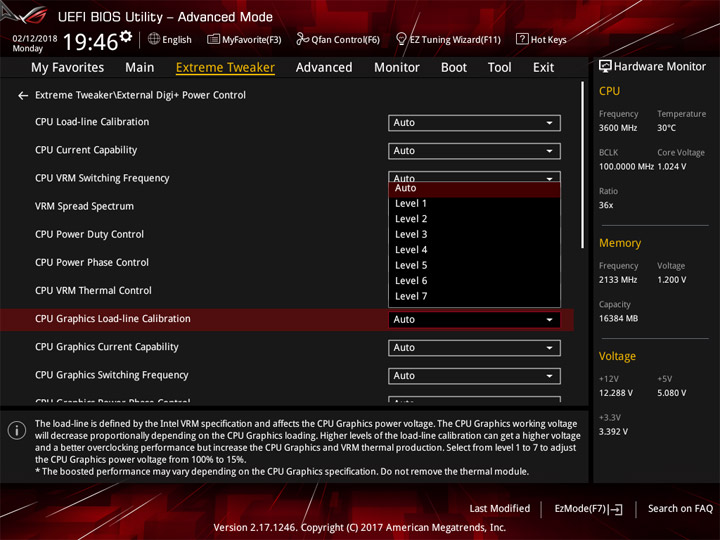

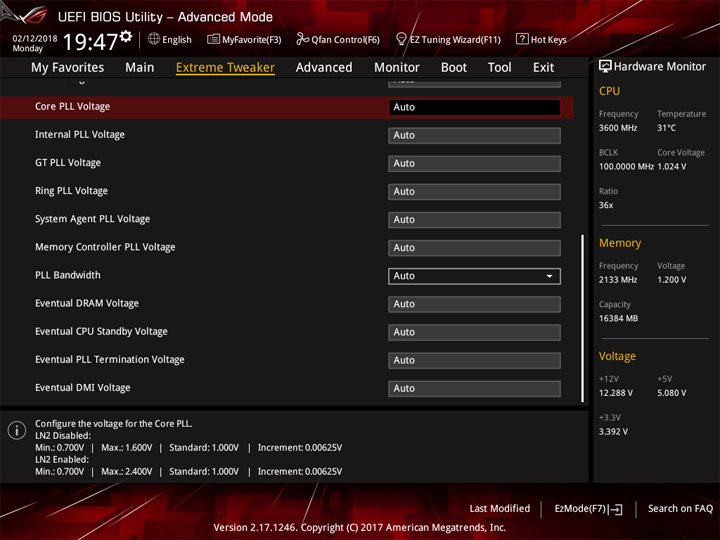

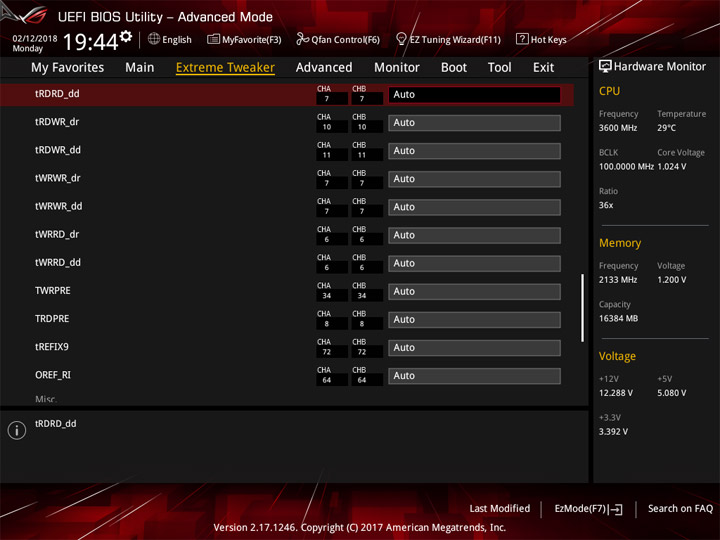

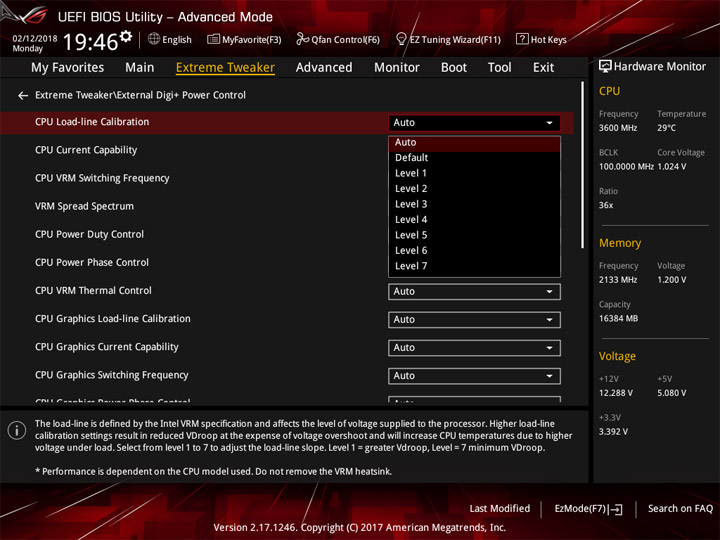

Тонкие настройки есть у различных компонентов, куда входит и VRM.

ASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X Formula

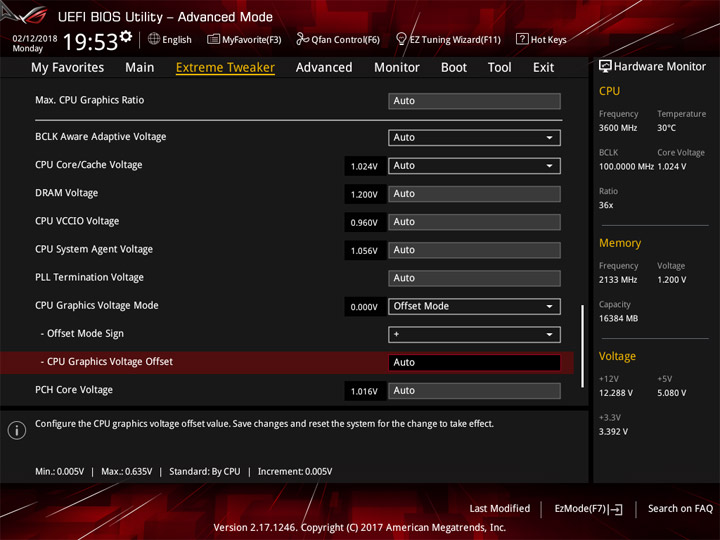

Самые важные переменные собраны в таблице:

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 40–104, 104–1000 0,05, 0,0625
CPU Core Ratio (Multiplier) 8–83 1
CPU Load-line Calibration Auto/Default/Level1…7 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В) (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–83 1
DRAM Frequency (МГц) 800–6400, 800–8533 100, 133
DRAM Voltage (B) 1,0–2,0 0,005
CPU System Agent Voltage (В) 0,7–1,8 0,0125
CPU VCCIO Voltage (В) 0,9–1,8 0,0125
PCH Core Voltage (В) 0,9–1,8 0,01
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,6–1,7 0,005
CPU Graphics Voltage Offset (В) (+/–) 0,005–0,635 0,005

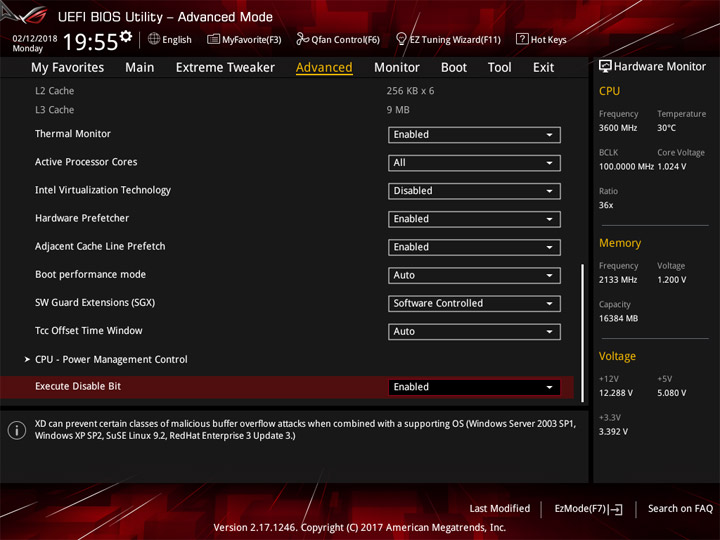

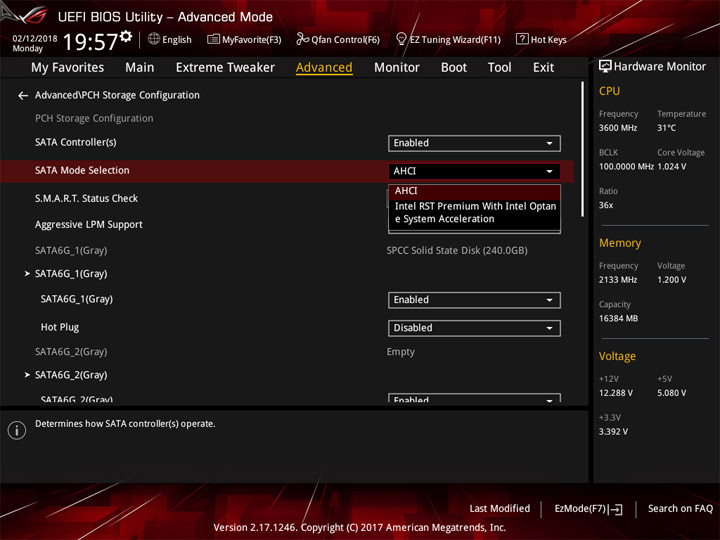

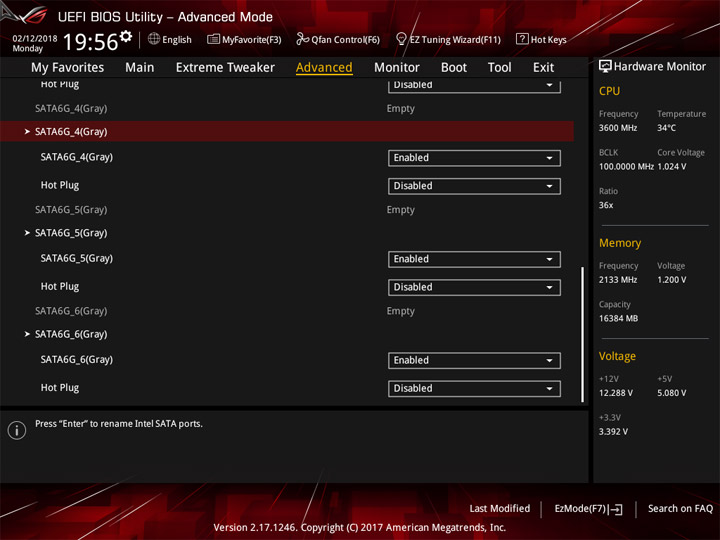

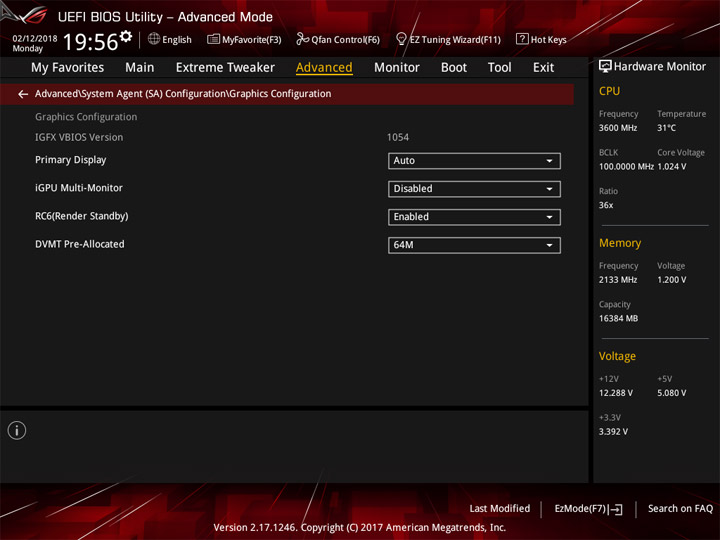

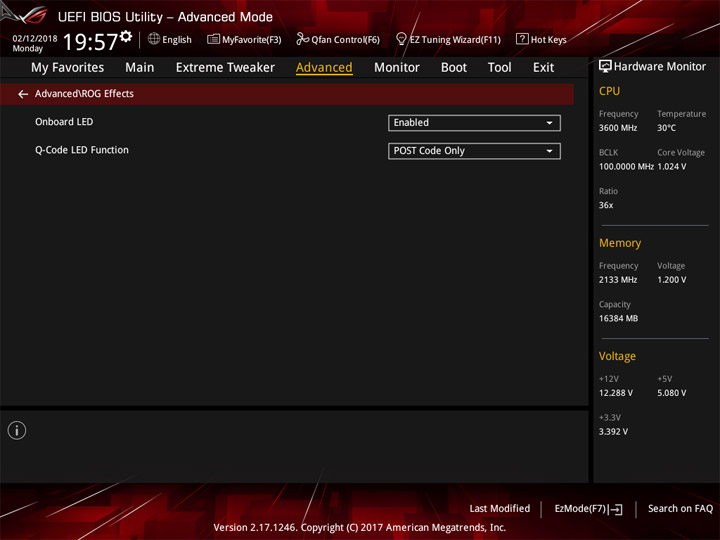

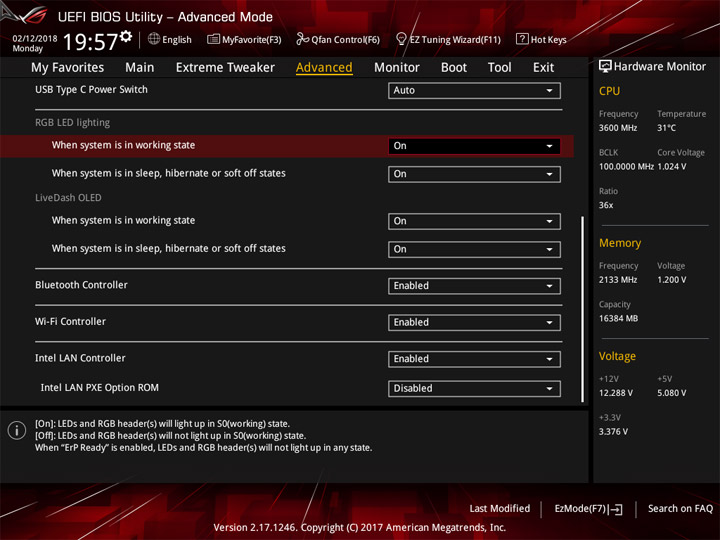

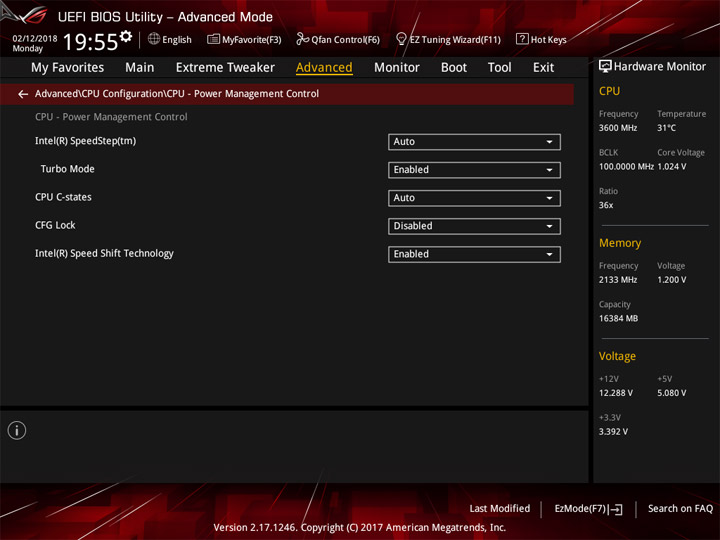

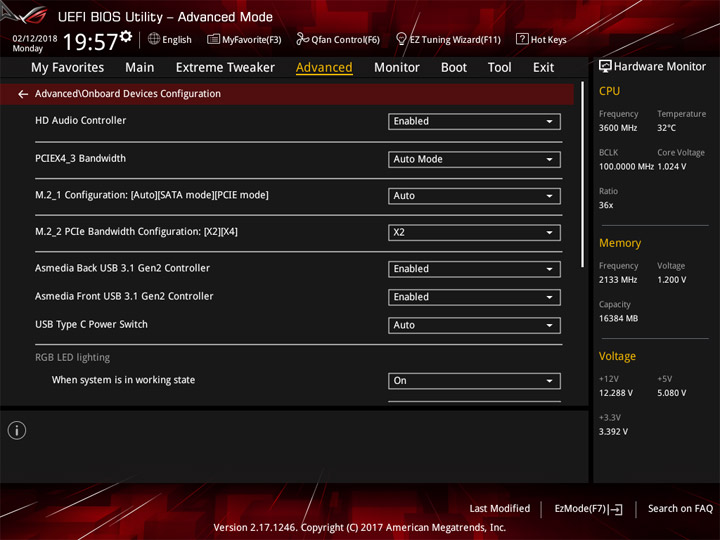

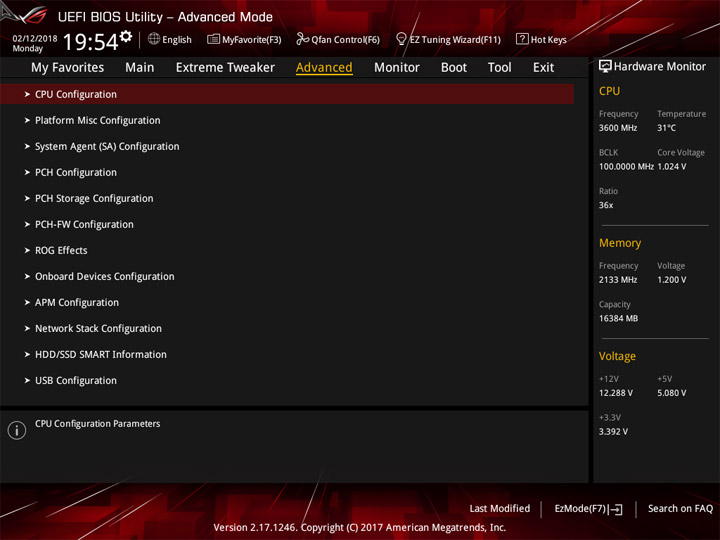

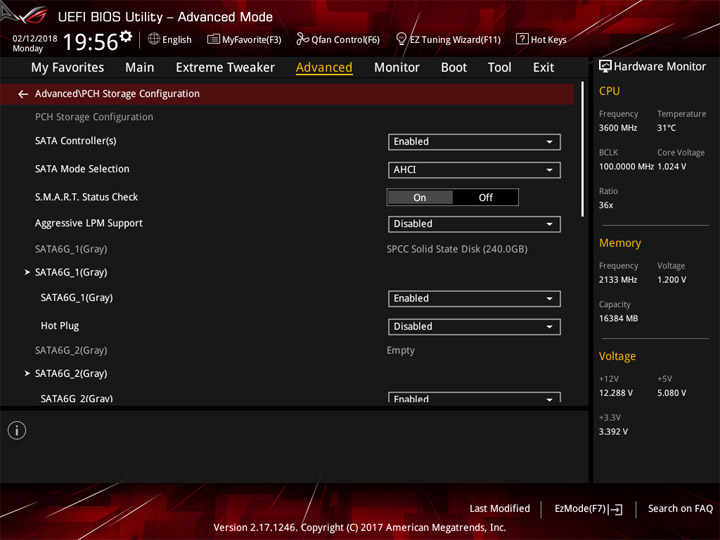

Всё для наладки режимов работы периферии находится в рубрике Advanced.

ASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X Formula

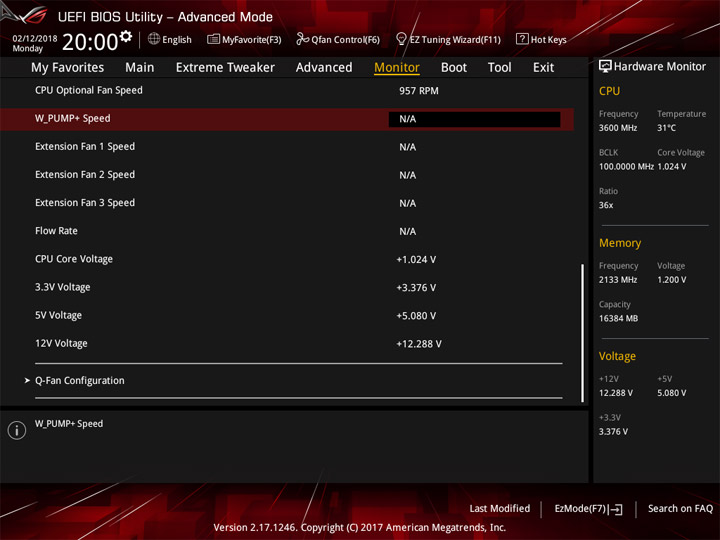

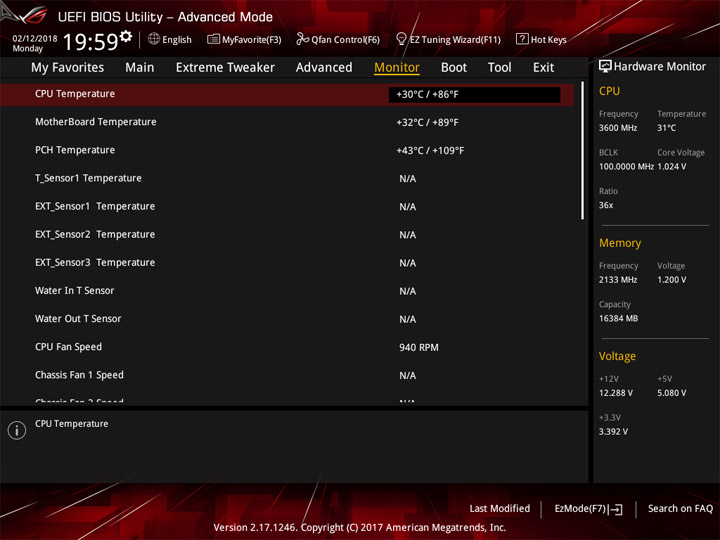

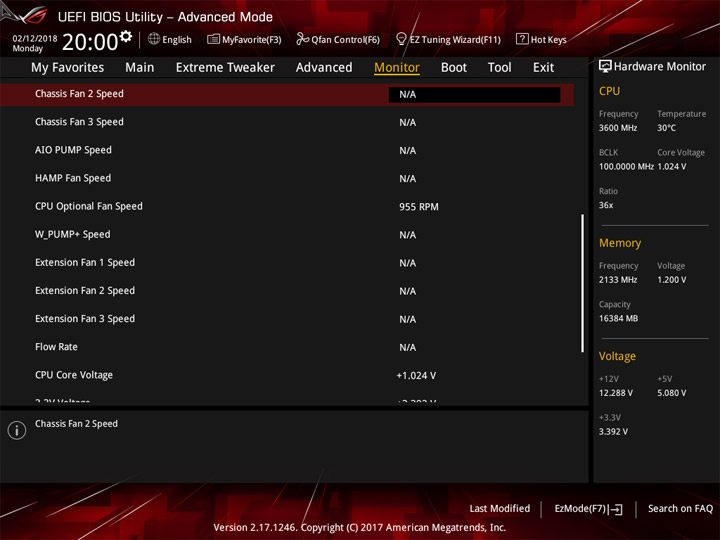

Плата способна предоставить контроль за множеством параметров в режиме реального времени. Имеется четыре температурных показателя системы и два из контура СЖО. Ещё три температуры может добавить отдельный фирменный вентиляторный контроллер. Восемь тахометрических датчиков тоже включены в этот список, ещё три добавит всё тот же (отдельный) адаптер.

ASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X Formula

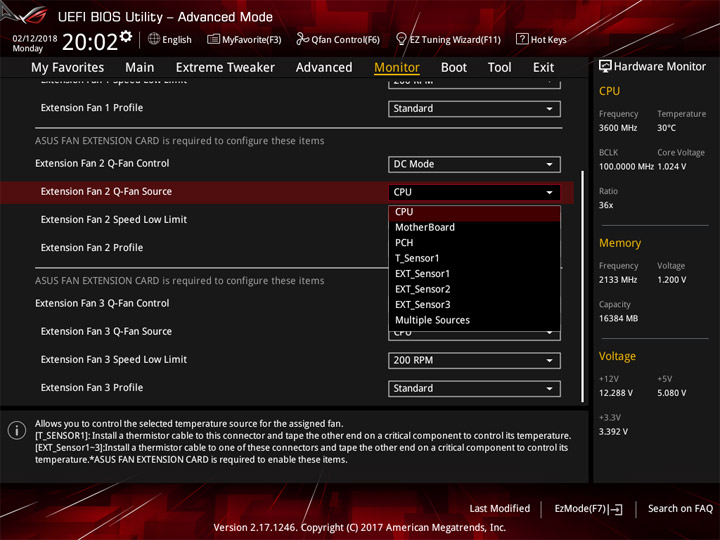

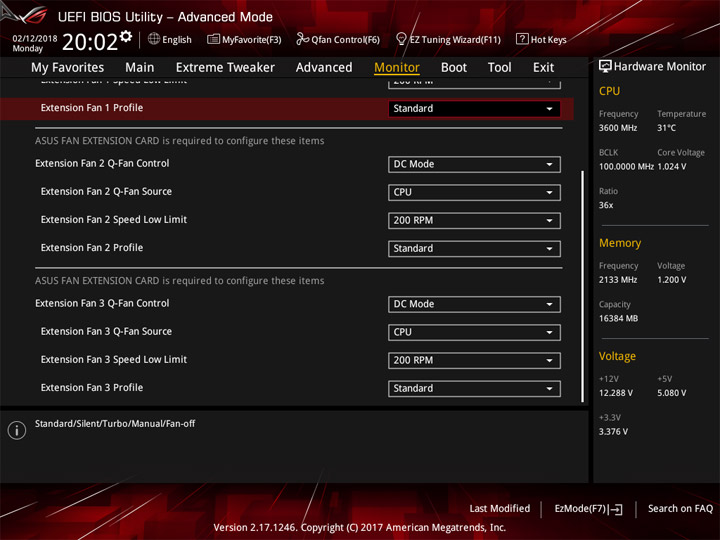

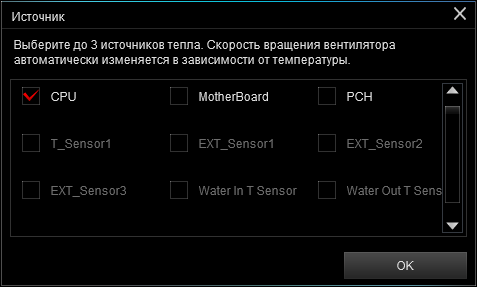

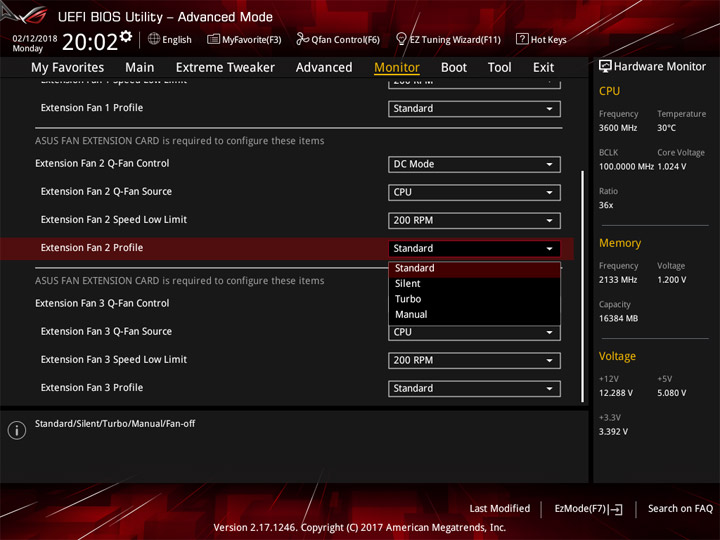

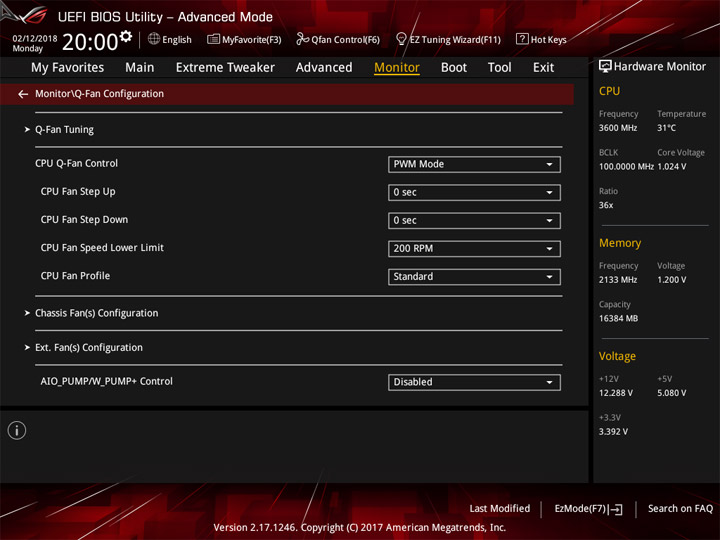

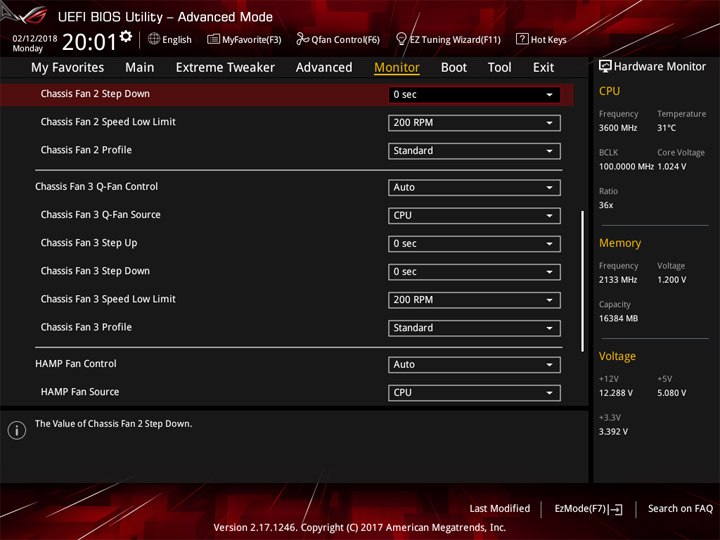

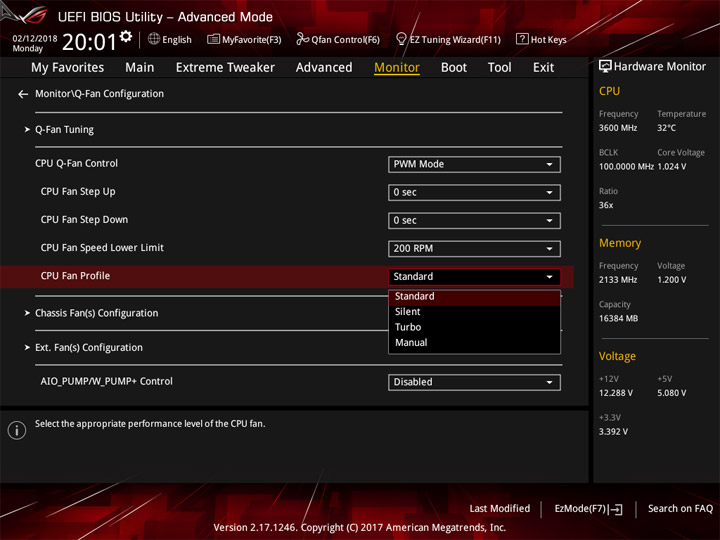

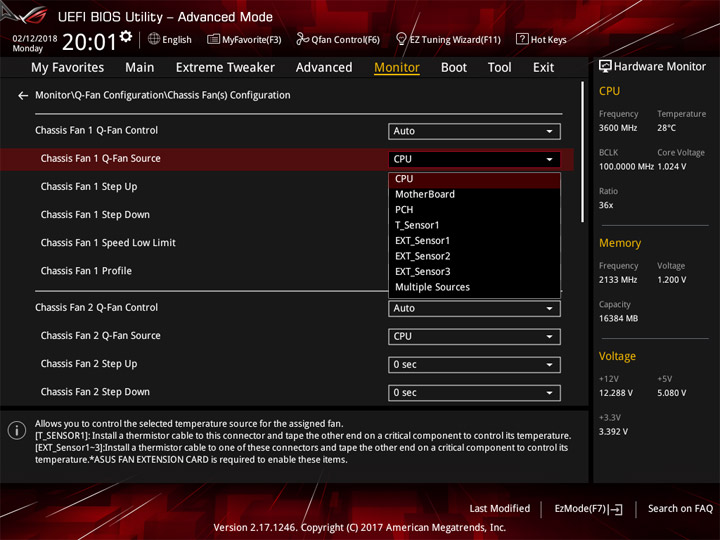

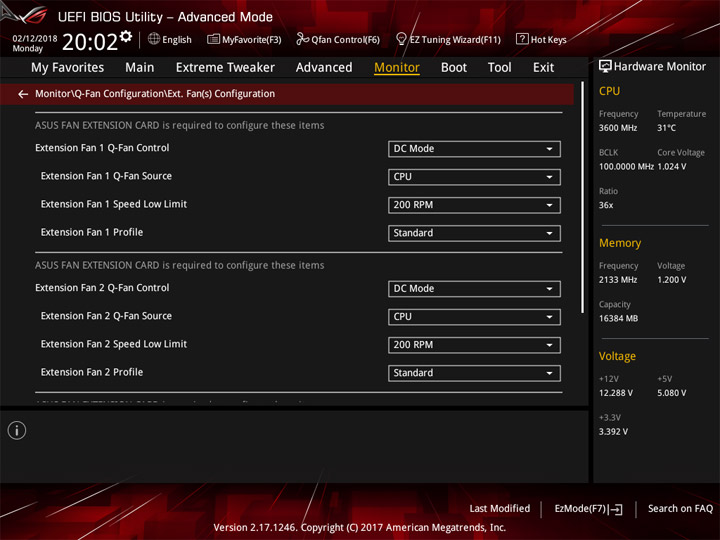

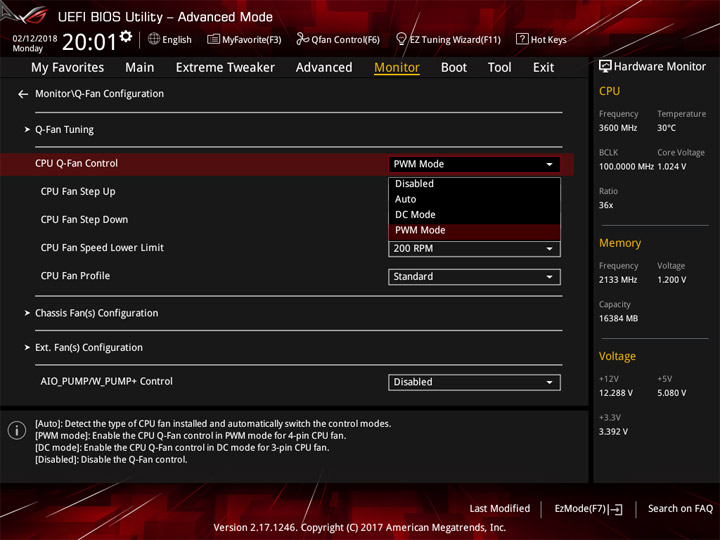

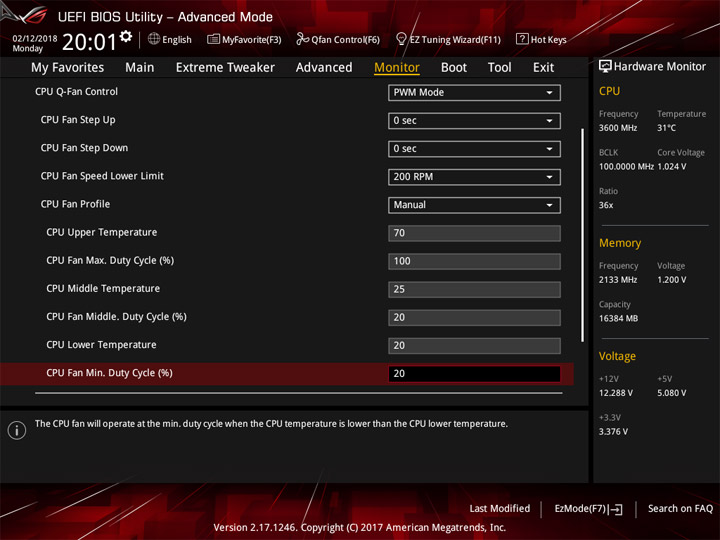

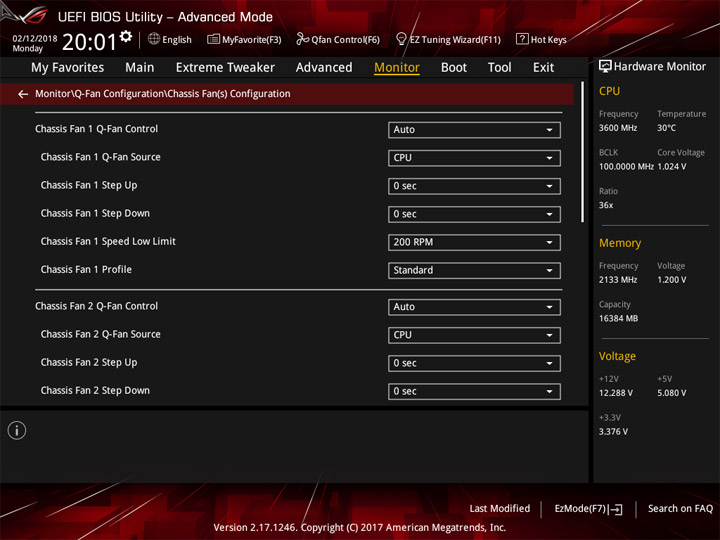

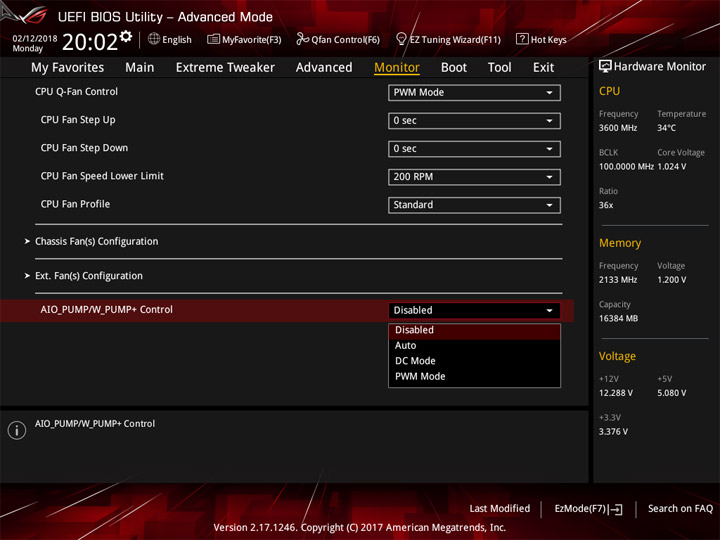

На каждой колодке можно выбрать способ замедления подключенного устройства. Это будет либо готовый профиль работы, либо же для каждого придётся сформировать отдельный режим функционирования. У корпусных вентиляторов роль опорной температуры может выполнять любая из фиксируемых в системе, или же их группа (до трёх значений).

ASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X Formula

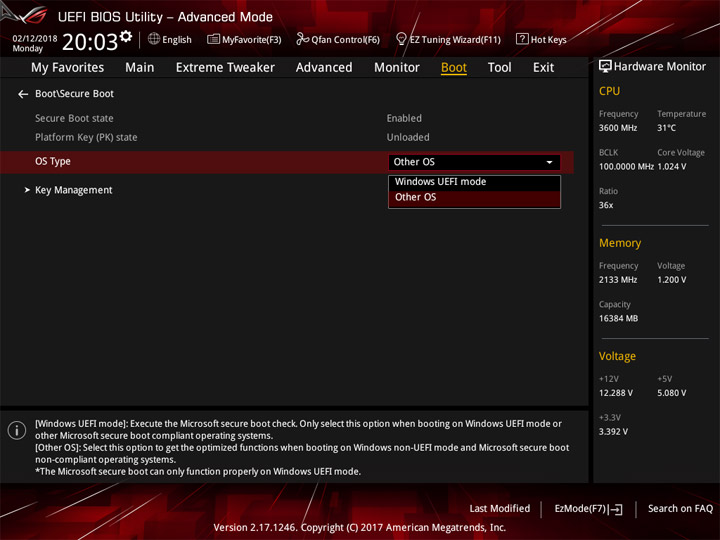

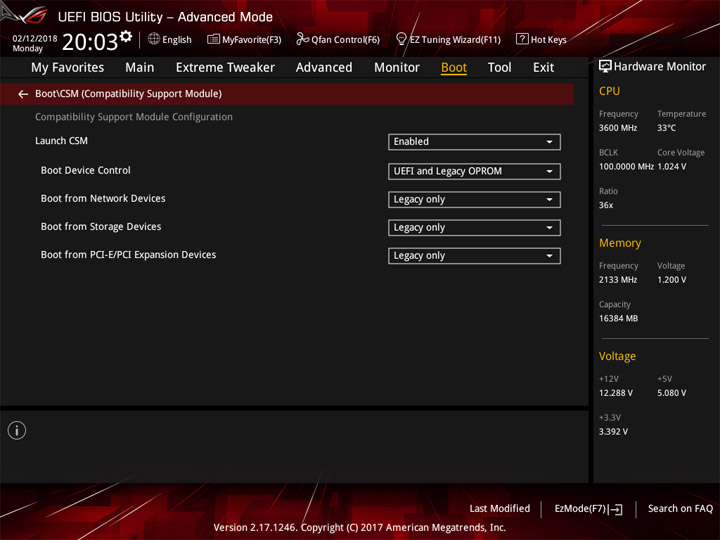

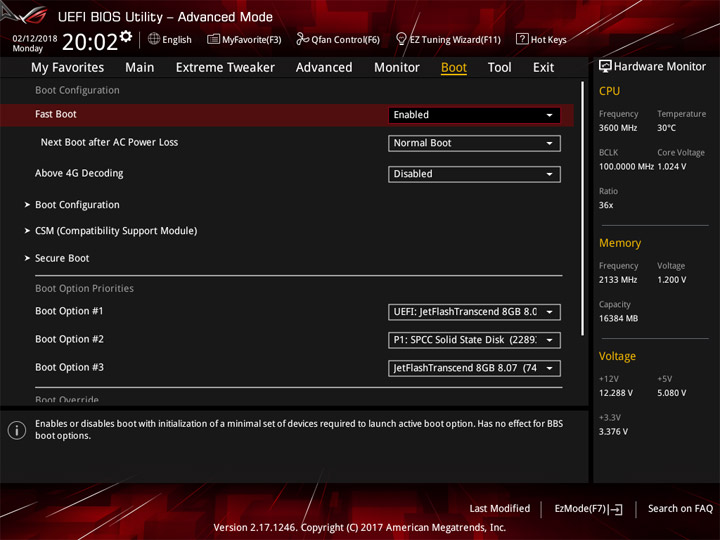

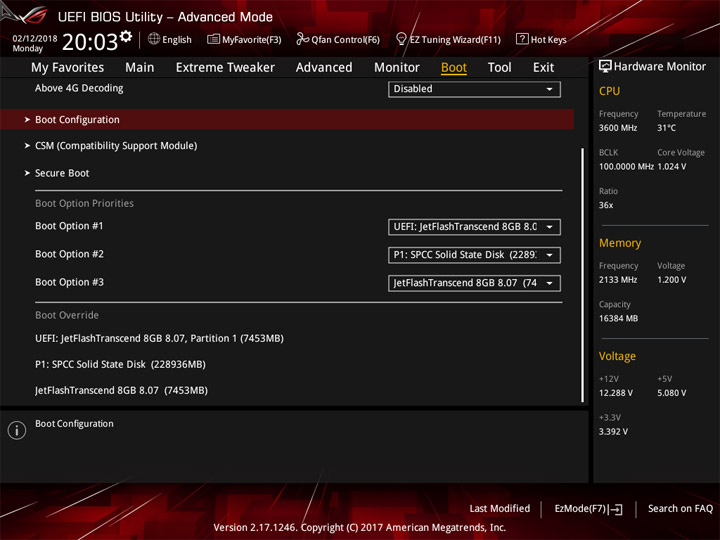

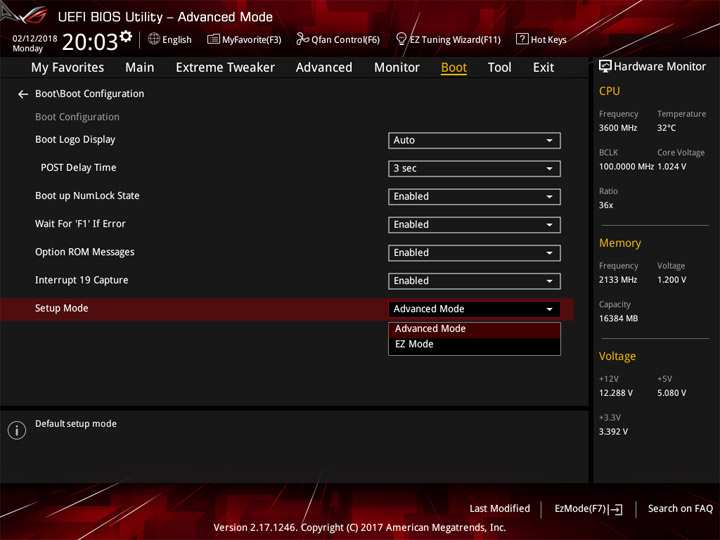

Скорость отработки POST средняя, рубрика Boot целиком предназначена для работы системы в этот момент времени.

ASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X Formula

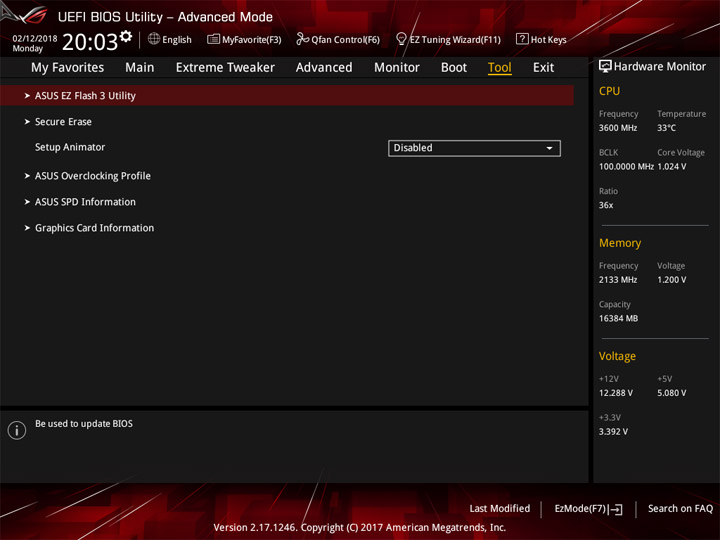

В разделе Tool допускается хранение до восьми состояний работы системы, также можно использовать для этого внешний носитель. Также можно изучить характеристики набора памяти и текущую конфигурацию графической подсистемы.

ASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X Formula

Комплектное ПО

В наборе программ новинок не появилось, впрочем, его возможности всеохватывающие уже далеко не первый год. Выделить можно наличие специальной утилиты под наладку экранчика OLED под названием LiveDash.

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger, Dual Intelligent Processors 5, EZ Update, PC Cleaner, System Information), EZ Installer, KeyBot II, Lighting Control (AURA), LiveDash, Mem TweakIt, RAMCache II, RAMDisk, User Experience Improvement Program
Звуковое Sonic Radar III, Sonic Studio III
Сетевое GameFirst IV, Overwolf (freeware)
Дополнительное Clone Drive, DAEMON Tools (freeware), Intel XTU (freeware), ROG CPU-Z (freeware), WinZip (пробная версия на 30 дней)

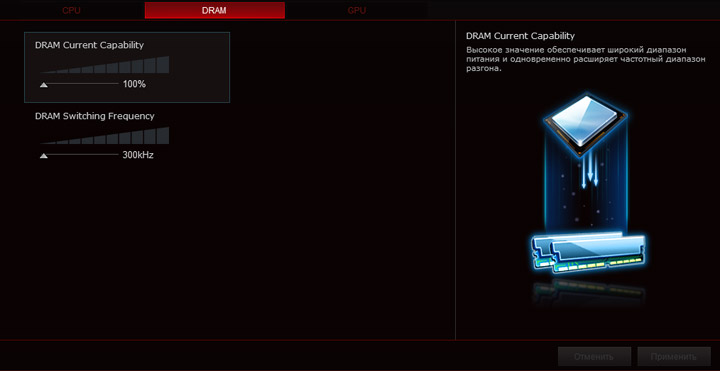

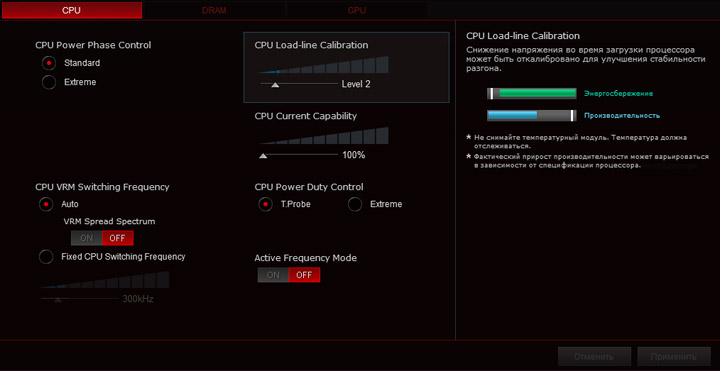

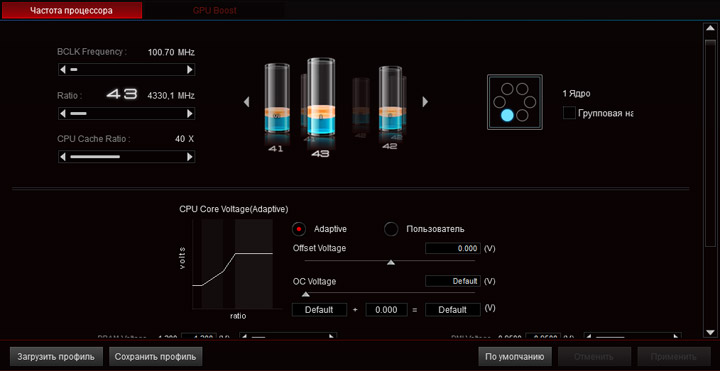

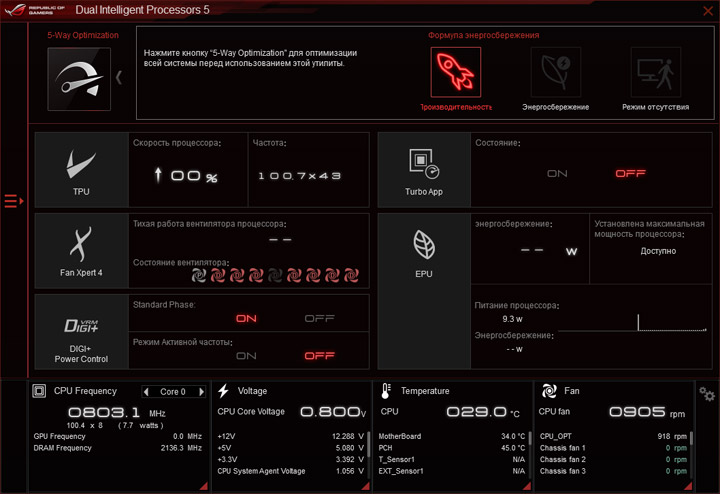

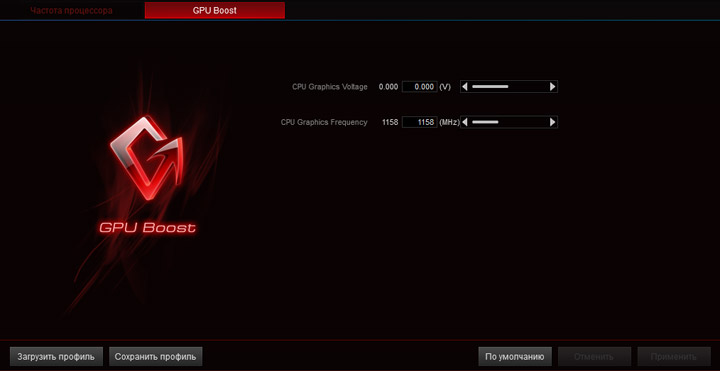

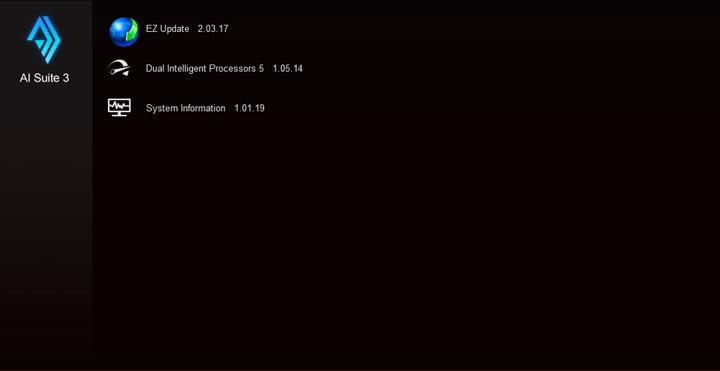

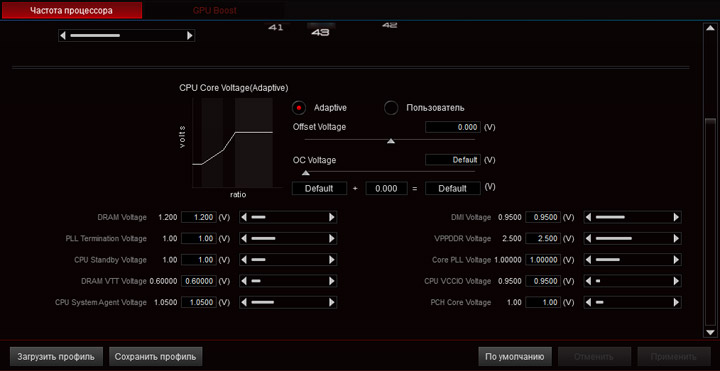

Комплексная настройка системы производится из оболочки Ai Suite 3. Также её можно использовать для наблюдения за параметрами в реальном времени.

ASUS ROG Maximus X FormulaASUS ROG Maximus X Formula

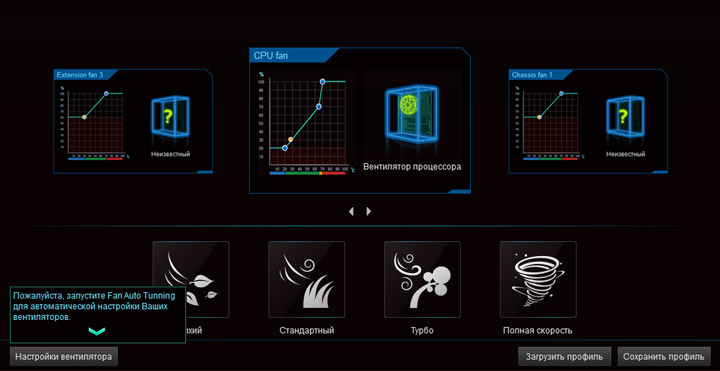

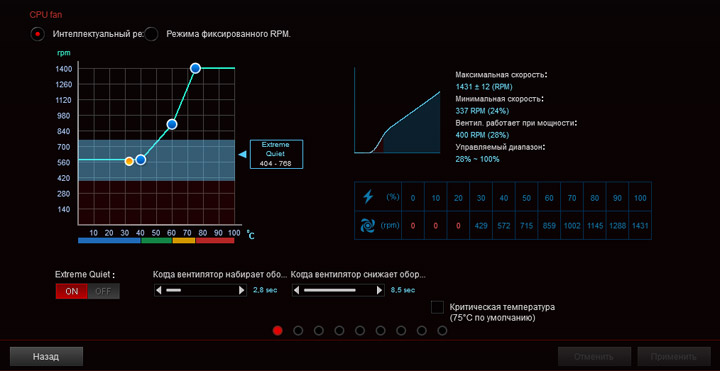

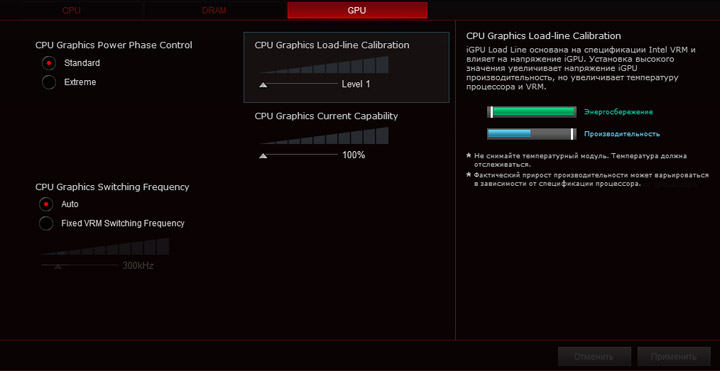

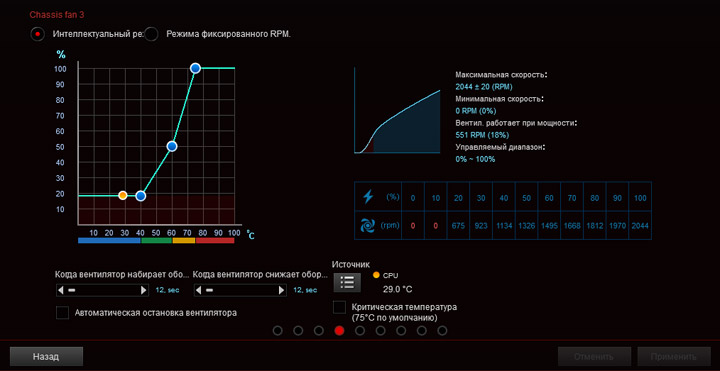

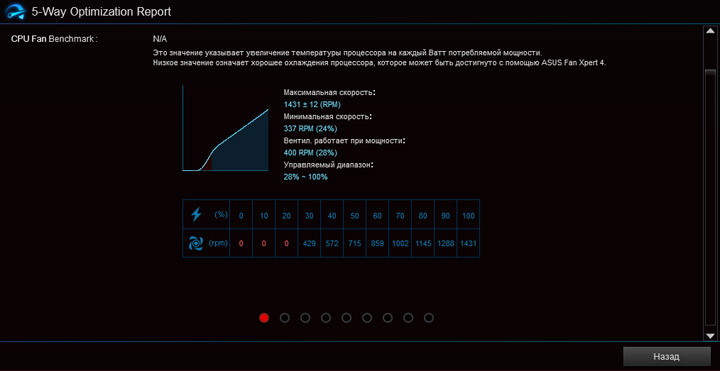

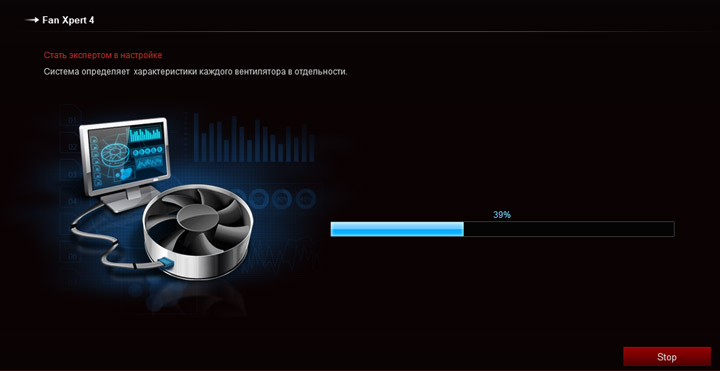

Как я уже говорил, состав давно не менялся, все модули достаточно известны приверженцам устройств от ASUS. Отдельно хочется напомнить про глубокую проработку механизма управления вентиляторами. Настройка режима работы становится прозрачнее из-за калибровки каждого охладителя.

ASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X Formula

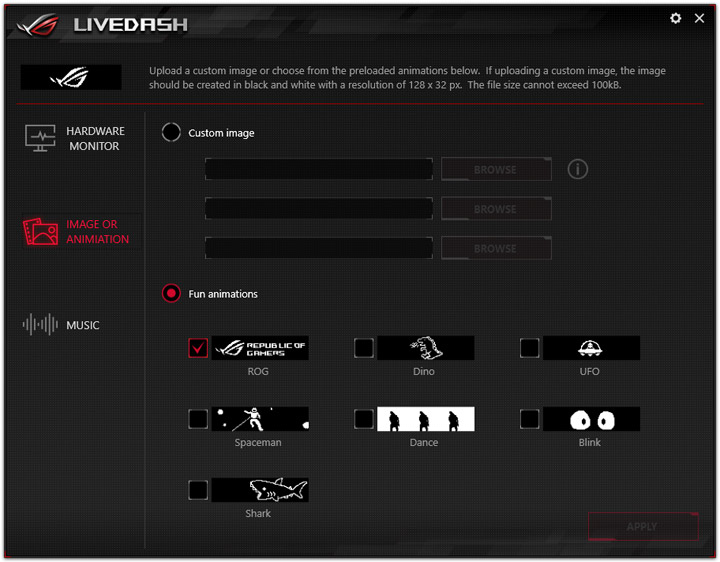

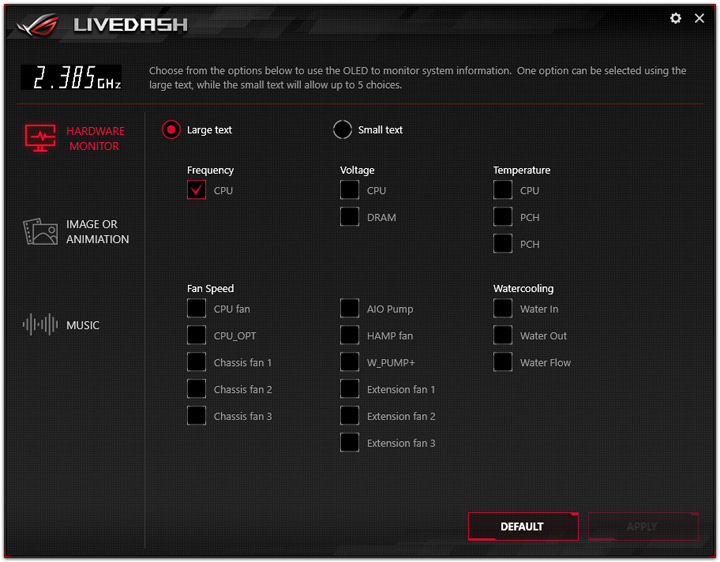

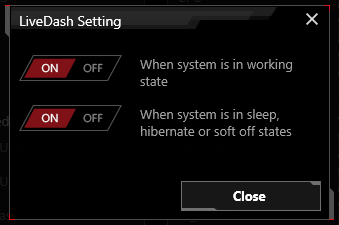

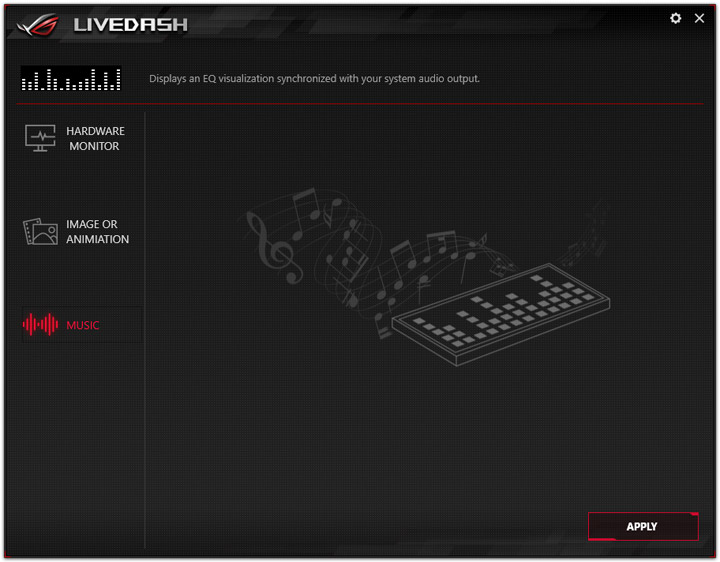

Яркими возможности LiveDash не назвать, но отследить самые важные параметры через (прозрачную) стенку корпуса она поможет.

ASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X Formula

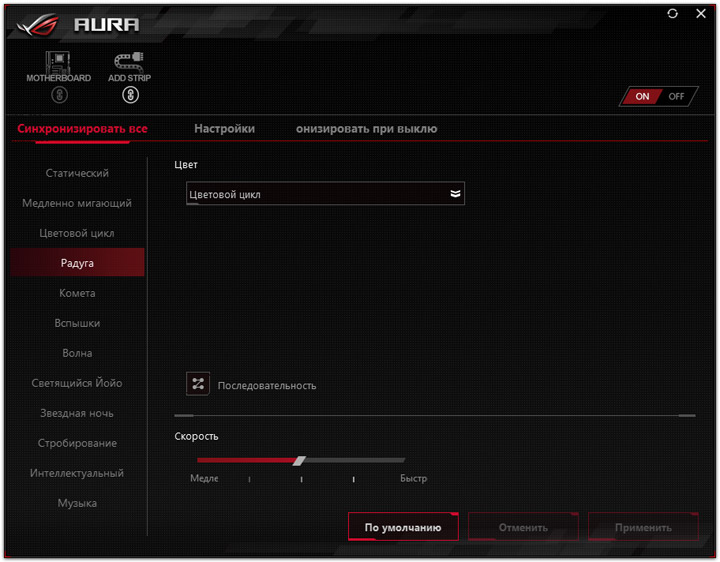

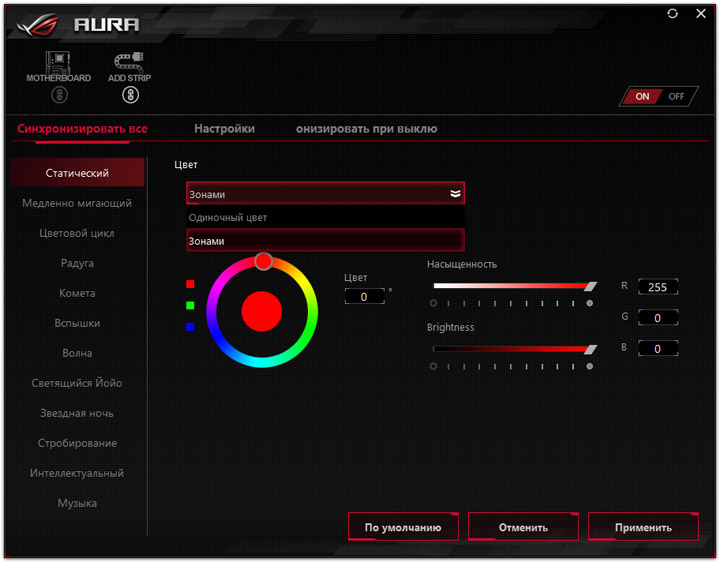

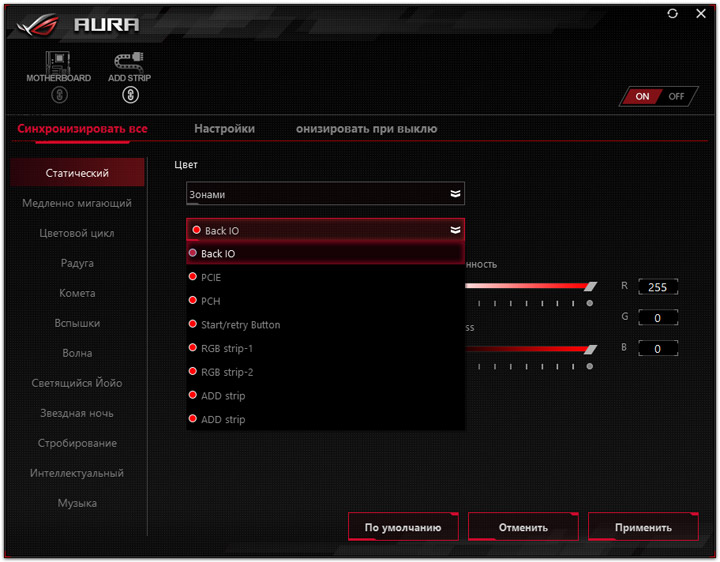

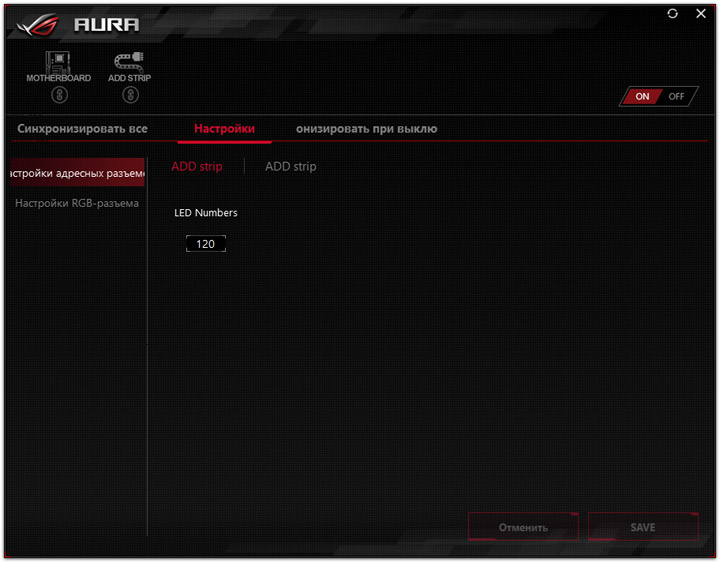

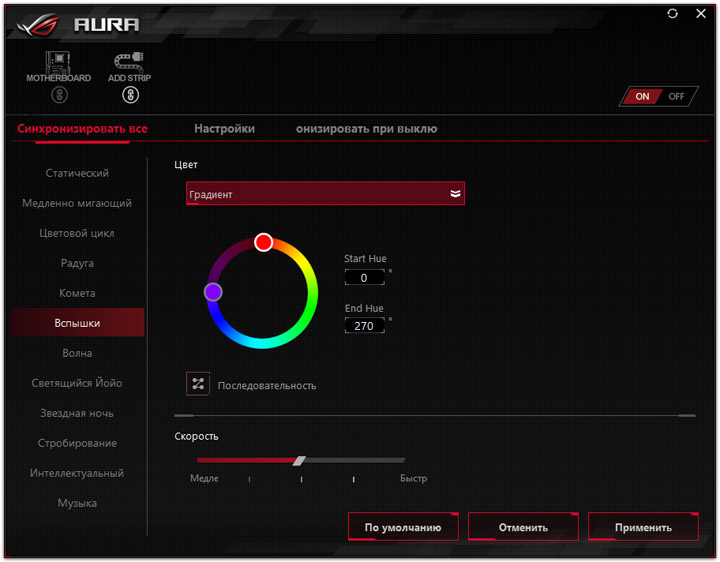

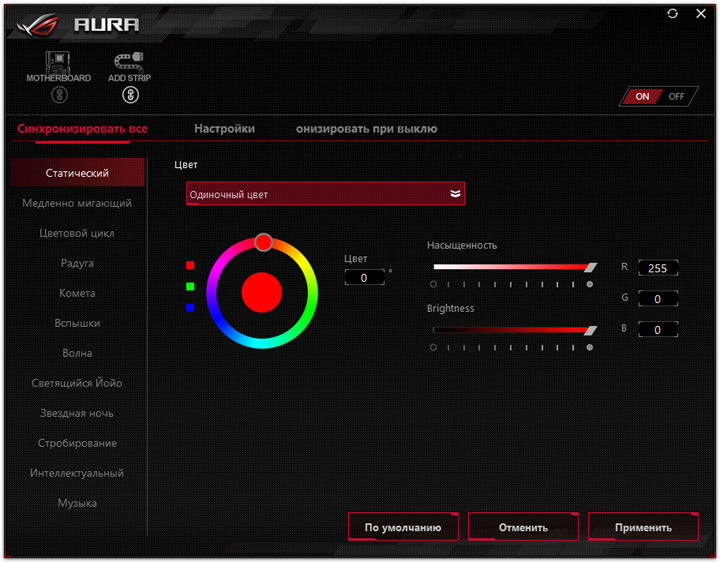

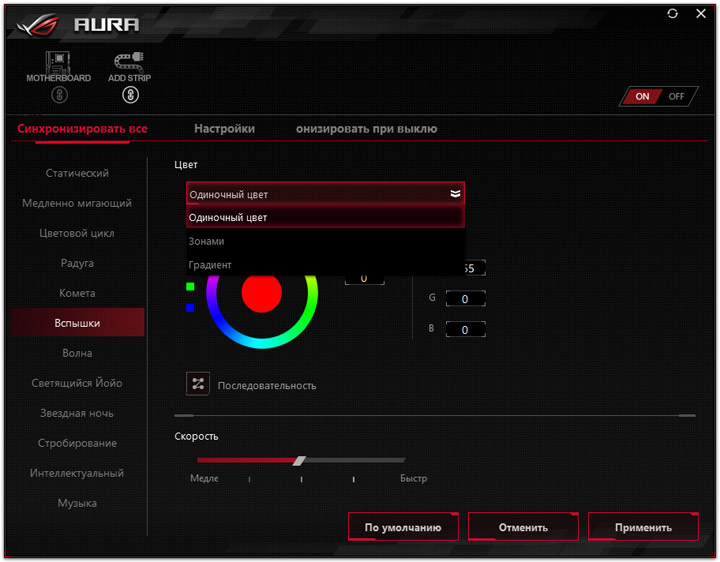

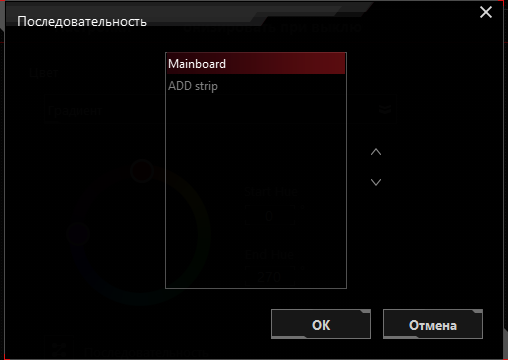

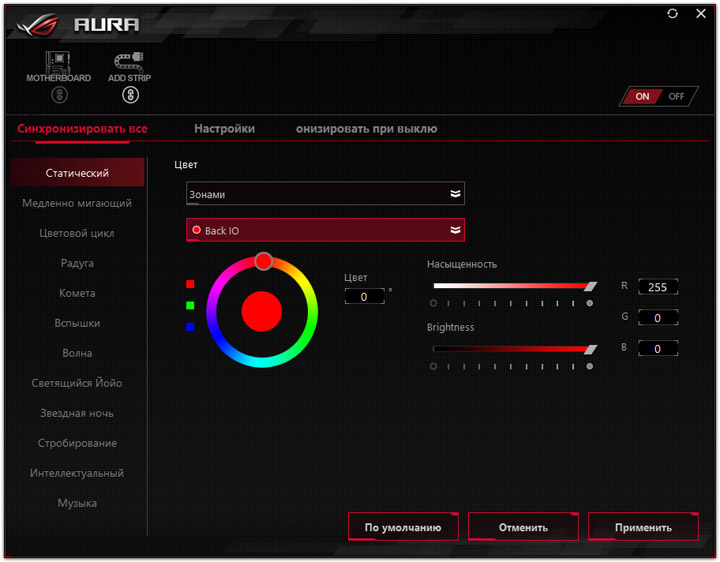

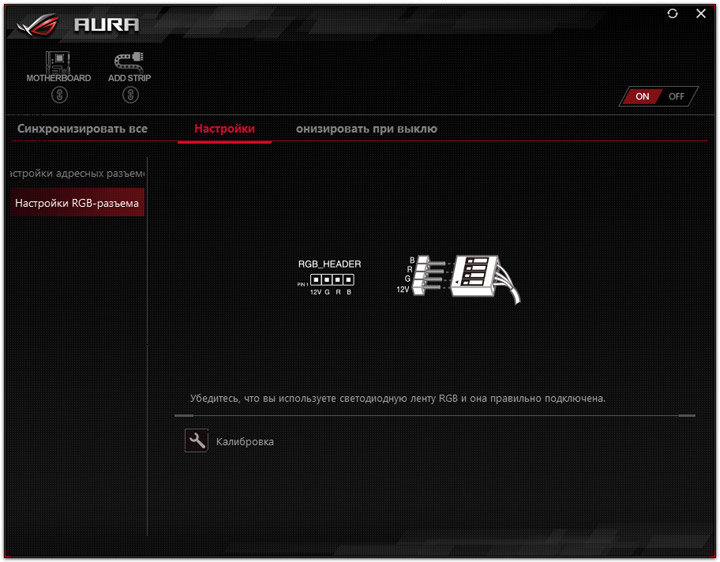

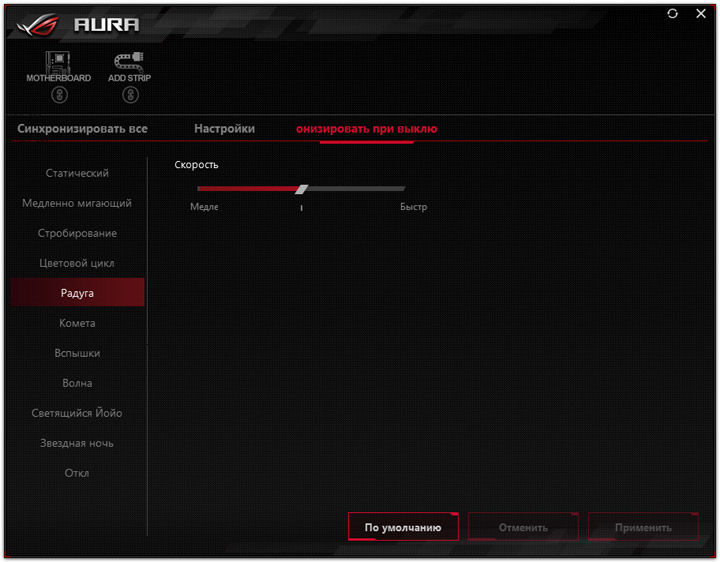

Организация подсветки происходит путём настройки работы восьми зон. Это четыре светодиодные ленты и ещё четыре, сразу доступных для модифицирования; грубо говоря, они равноудалены друг от друга на плате, условно — расположившись по её углам.

ASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X Formula

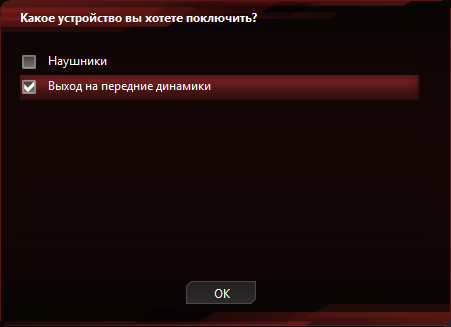

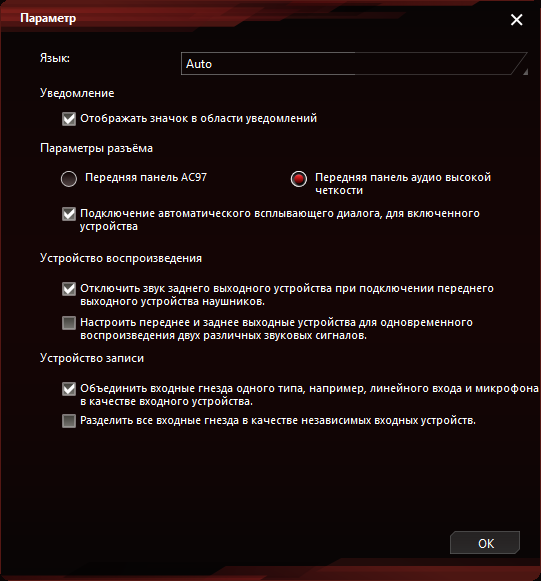

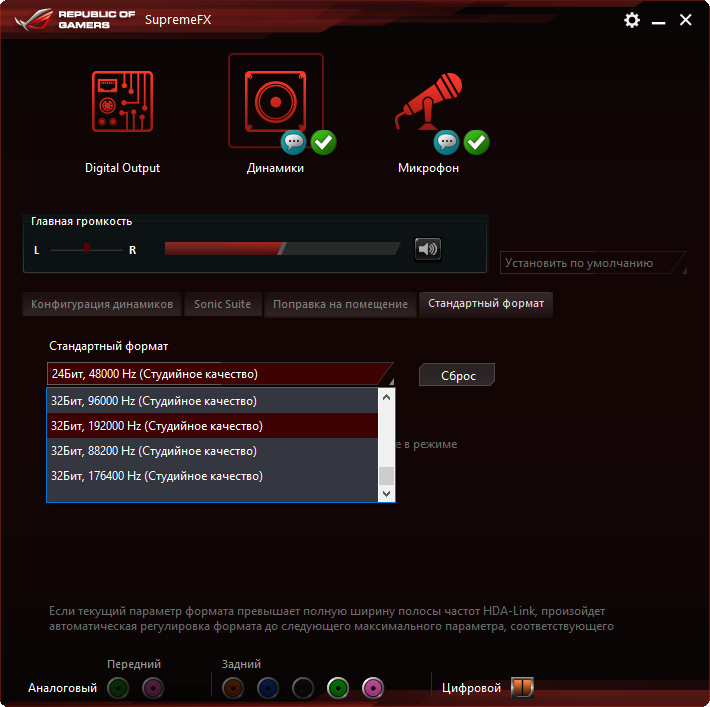

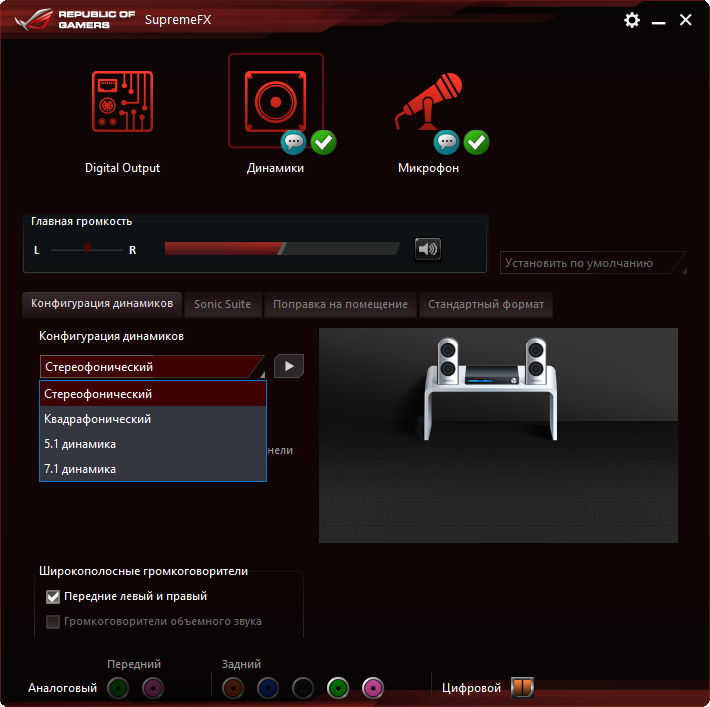

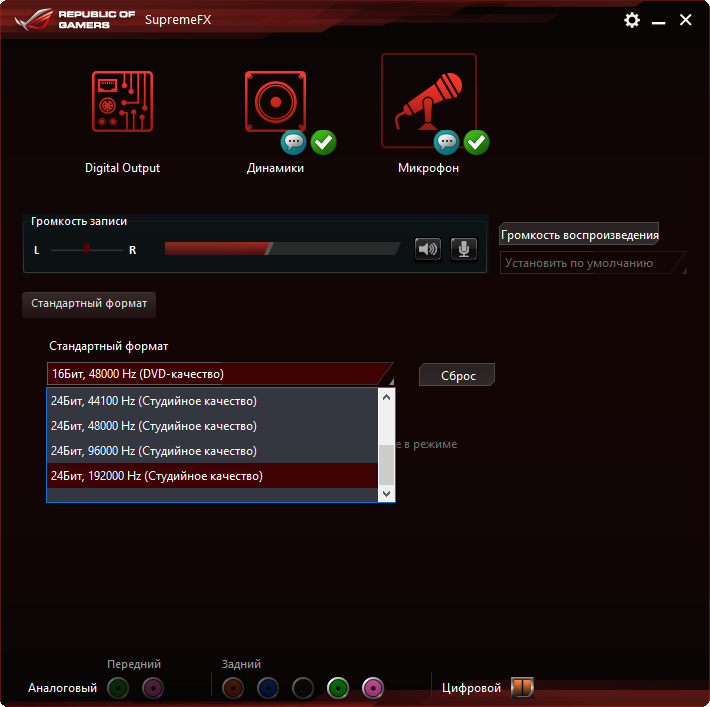

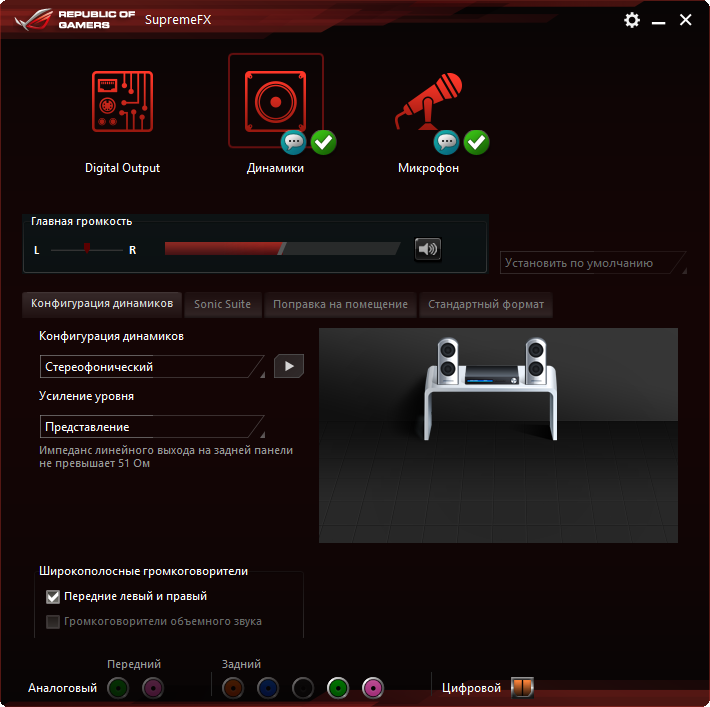

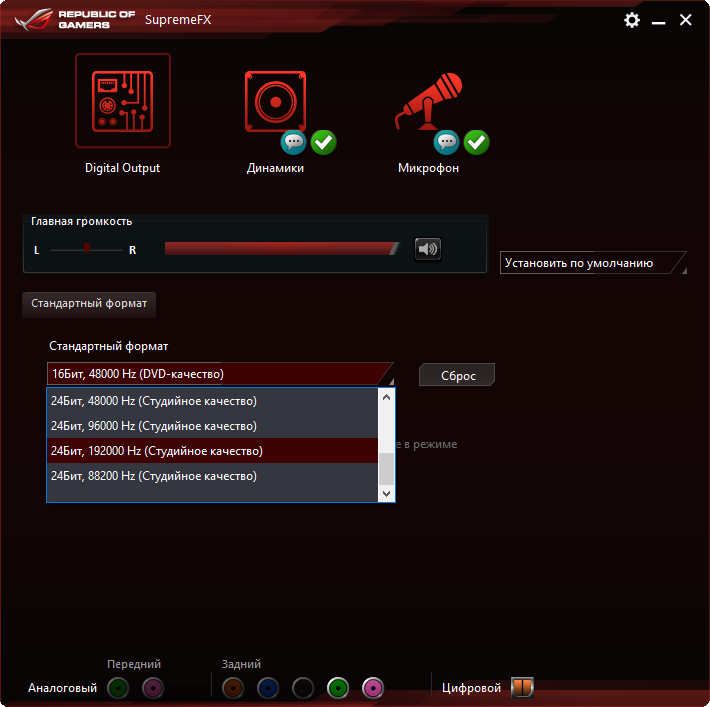

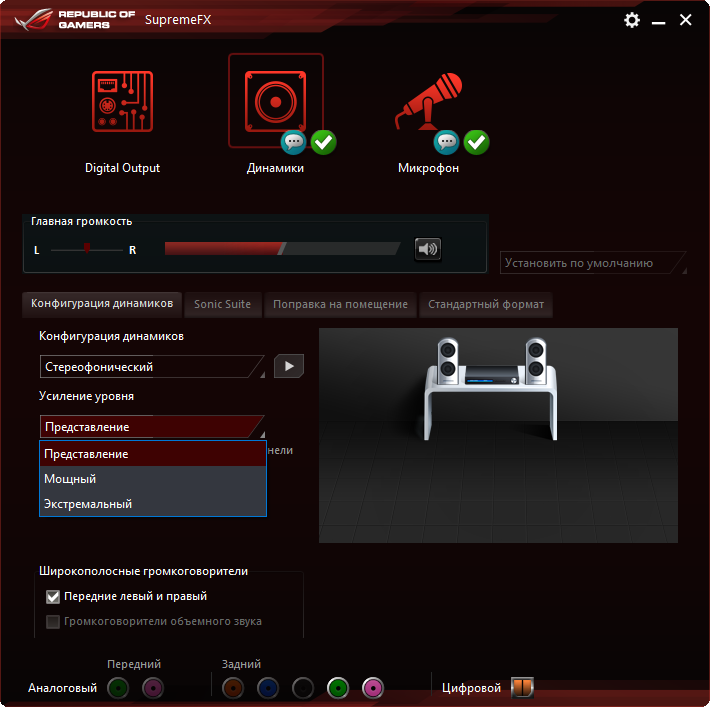

Первичная наладка звука производится в утилите от Realtek. Как и везде, тут есть три профиля предусиления сигнала для наушников.

ASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X Formula

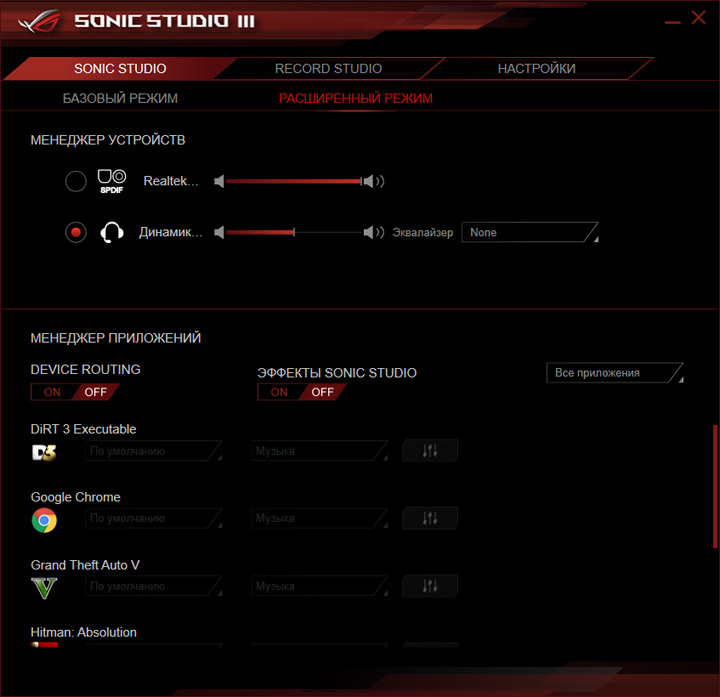

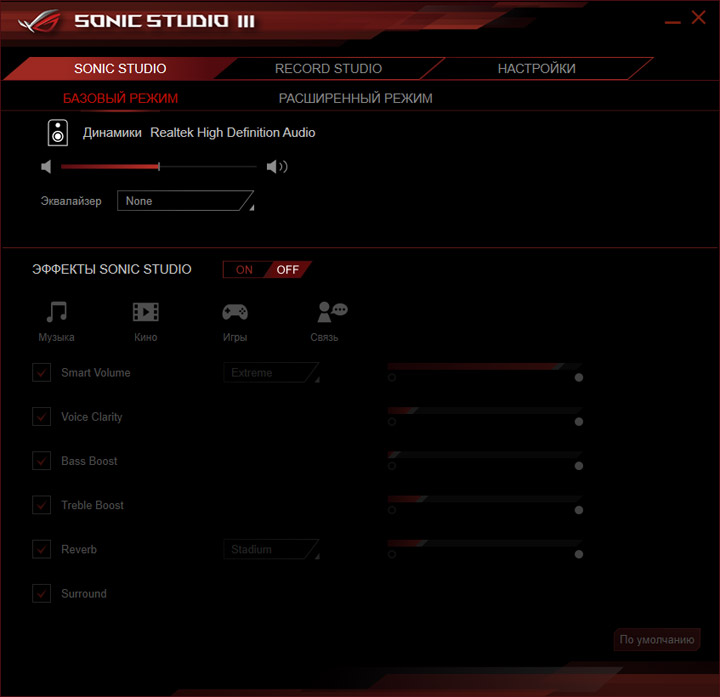

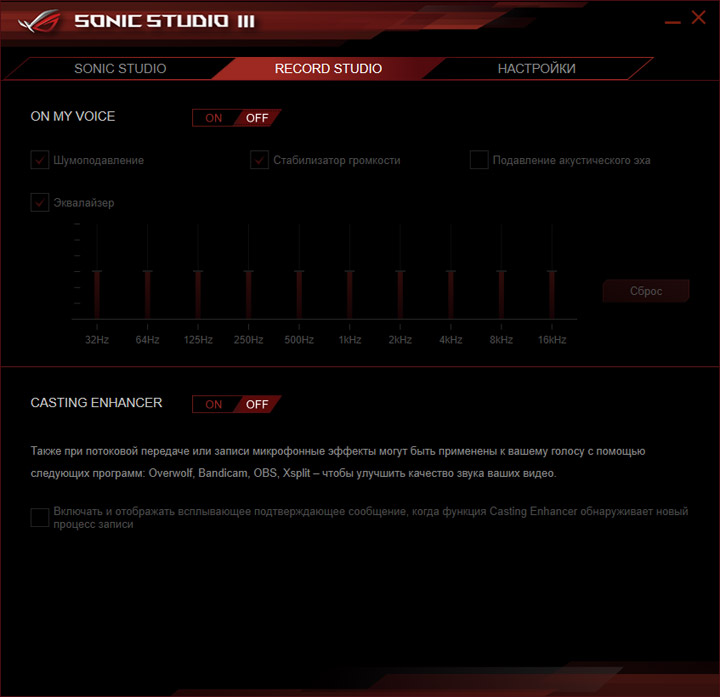

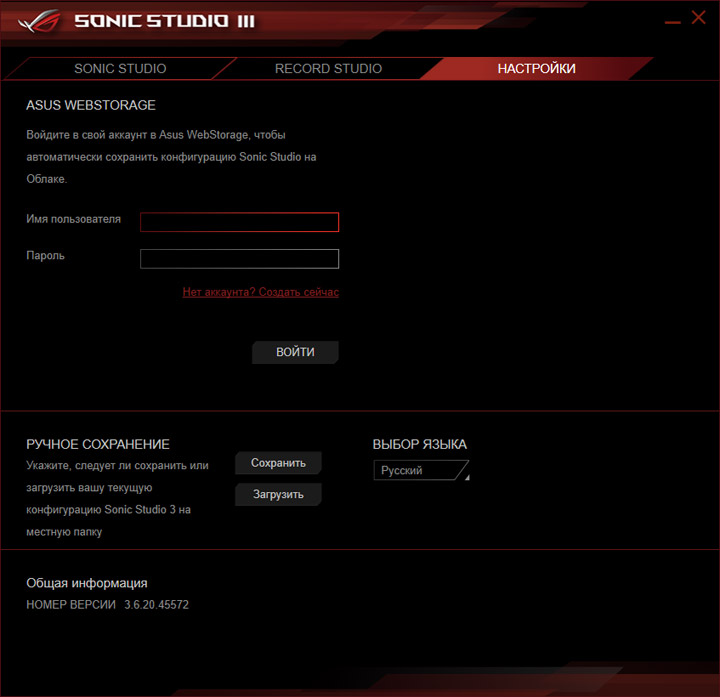

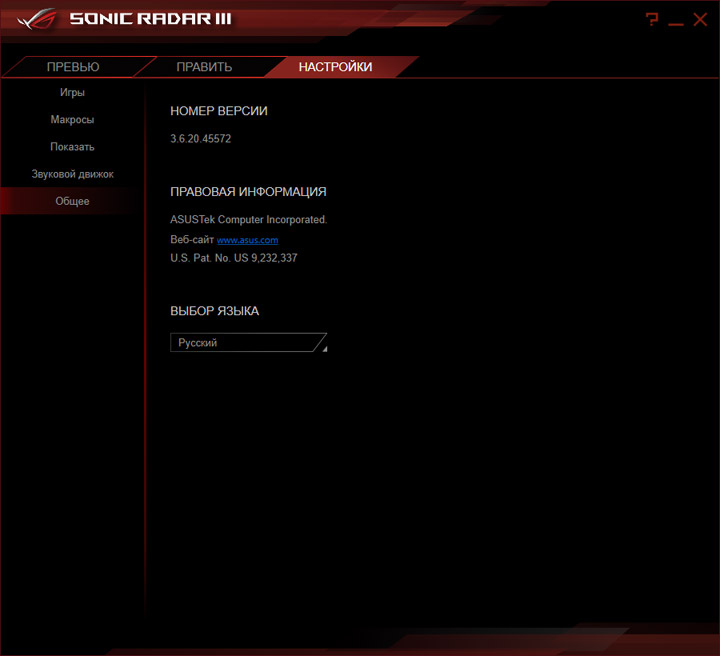

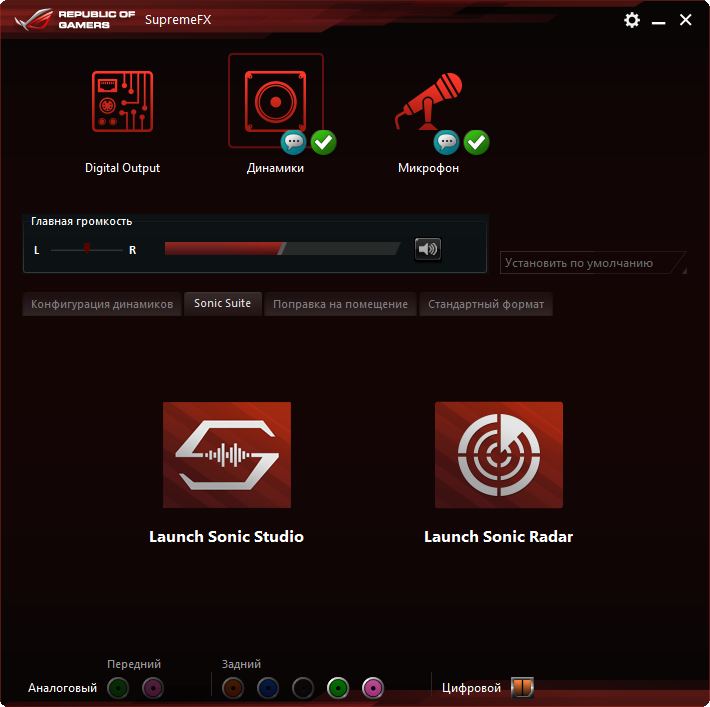

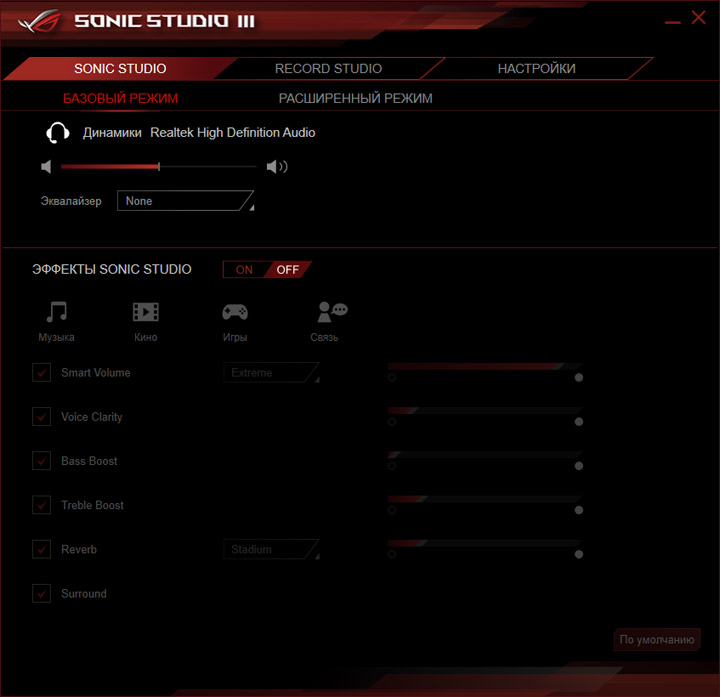

Особые схемы и настройки сосредоточены в фирменном наборе, состоящего из Sonic Radar III и Sonic Studio III. Эта пара продуктов достаточно давно поставляется с платами ROG Maximus.

ASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X Formula

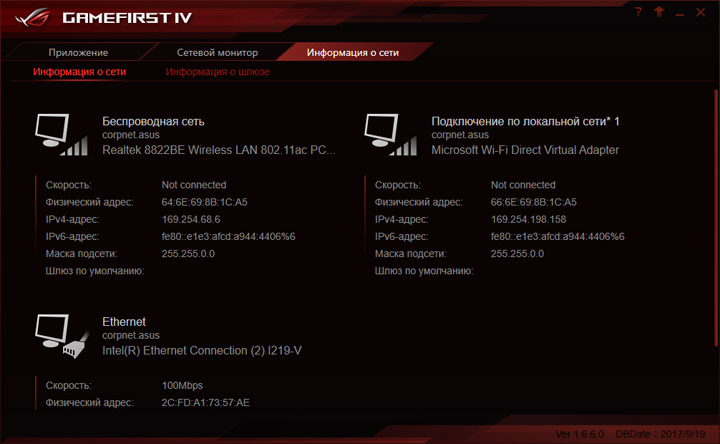

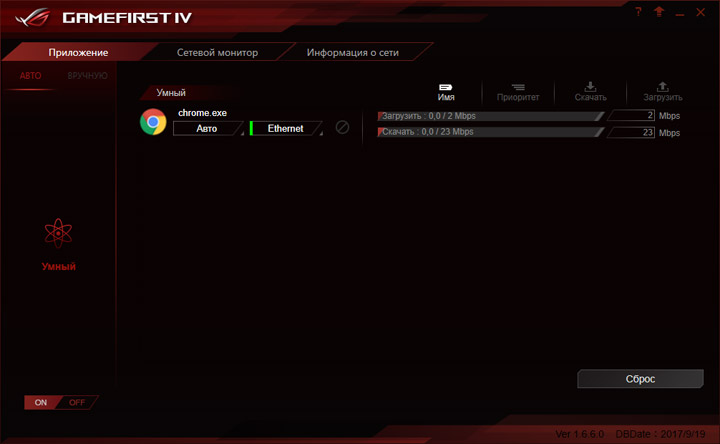

Для сетевой инфраструктуры есть GameFirst IV, она базируется на популярном решении для приоритизации сетевого трафика — cFosSpeed.

ASUS ROG Maximus X FormulaASUS ROG Maximus X Formula

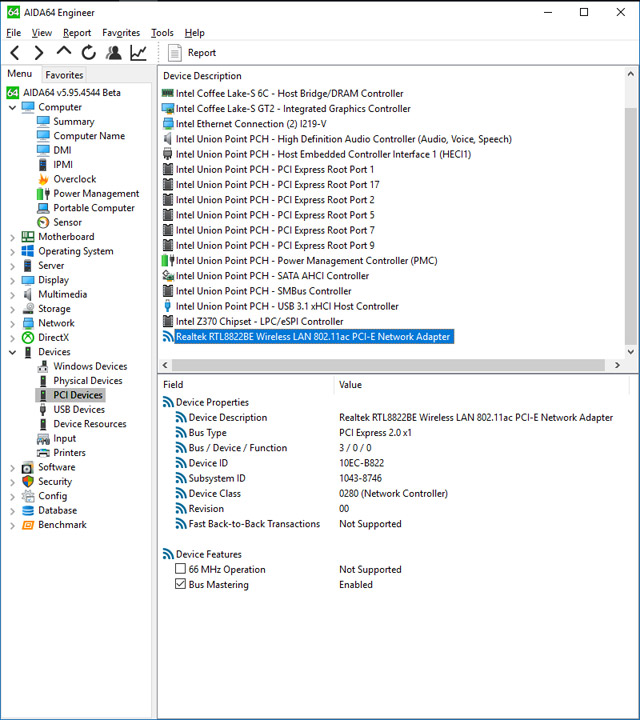

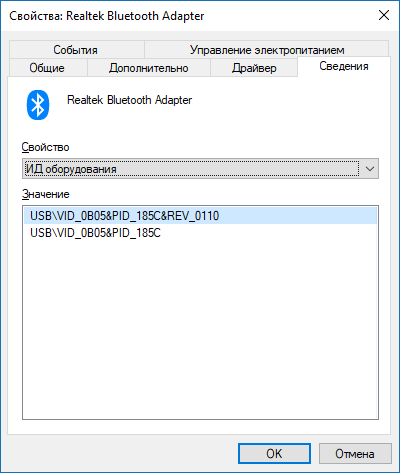

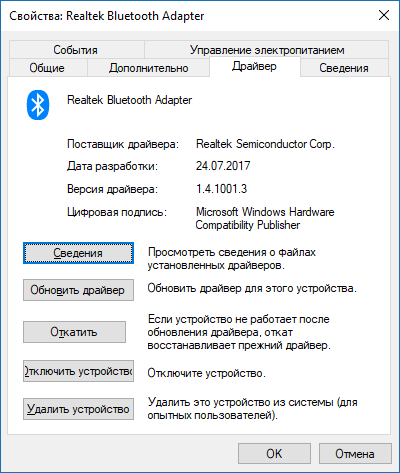

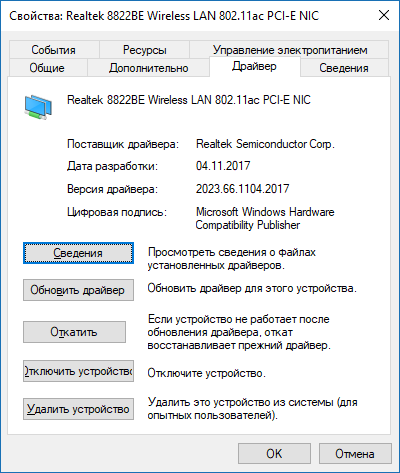

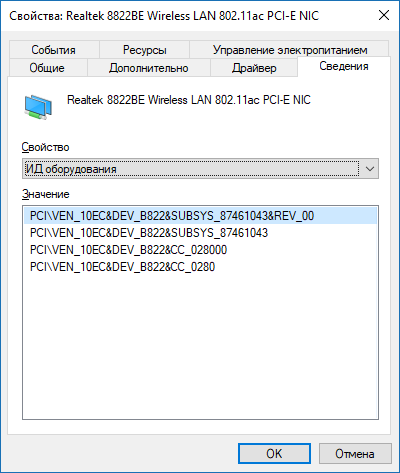

Адаптер беспроводных сетей, к моему удивлению, сменился и тут (прежде использовались продукты от Atheros), оказавшись таким же, как в составе ROG Strix Z370-E, это решение от Realtek.

ASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X FormulaASUS ROG Maximus X Formula
