Каждые три года компания Intel представляет высокоуровневую платформу, ориентированную на самых требовательных пользователей, для которых производительность системы превыше всего, а ее стоимость отходит на второй план. В далеком 2008 чипмейкер анонсировал Nehalem — свое первое решение в настольном сегменте с интегрированным контроллером памяти, причем, трехканальным. Помимо того, набор системной логики X58 для такой платформы обладал в два раза большим количеством линий PCI Express, чем у доступных продуктов, что позволяло строить производительные связки из мощных графических адаптеров. Уже через три года с приходом Sandy Bridge количество каналов выросло до четырех, а линий PCI-E — до 40. На платах с чипсетом X79 уже можно было собирать тандемы из трех-четырех видеокарт. Выход архитектуры Haswell ознаменовал переход на стандарт памяти DDR4, перенос преобразователя питания процессора на кристалл и обновление коммуникационных интерфейсов, что потребовало, в свою очередь, выпуск нового набора логики — X99. Теперь осталось выяснить, что нового принесли очередные новейшие высокоуровневые решения.

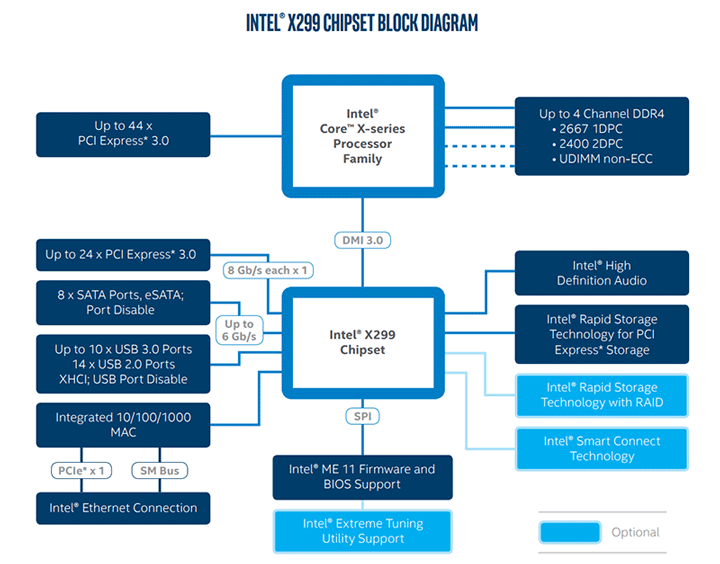

Обновлённая платформа класса HEDT (High-End Desktop) от компании Intel образца 2017 года, именуемая как Basin Falls, выполнена на базе гнезда LGA2066 и чипсета (хаба) — X299.
Фактическая реализация возможностей у последнего мало в чём отличается от уже знакомого Z270, предназначенного для процессоров под сокет LGA1151. Наиболее заметным привнесением является увеличенное число портов SATA — здесь их восемь.
Модель | Z270 | X299 |
---|---|---|
Количество модулей DIMM на канал | 2 | |
Количество поддерживаемых дисплеев | 3 | – |
Версия DMI (Direct Media Interface) | 3.0 (8 ГТ/с) | |
Версия PCI Express | 3.0 | |
Максимальное количество каналов PCI Express | 24 | |
Конфигурации PCI Express | x1, x2, x4 | |
Общее количество портов USB | 14 | |
Максимальное количество портов USB 3.0 | 10 | |
Поддержка конфигураций RAID | 0, 1, 5, 10 | |
Максимальное количество портов SATA 6 Гбит/с | 6 | 8 |
Интегрированный сетевой адаптер | MAC | |
Поддержка редакции для процессорного порта PCI Express | 3.0 | |
Поддержка конфигураций для процессорного(ых) порта(ов) PCI Express | AMD 3-Way CrossFireX, NVIDIA 2-Way SLI (суммарно 16 линий) | AMD 3-Way CrossFireX, NVIDIA 3-Way SLI (суммарное число линий — 44, 28 или 16 — зависит от ЦП) |
Технология Intel Optane Technology | + | |
Версия Intel Rapid Storage | 15 | |
Технология Intel Smart Response | + |

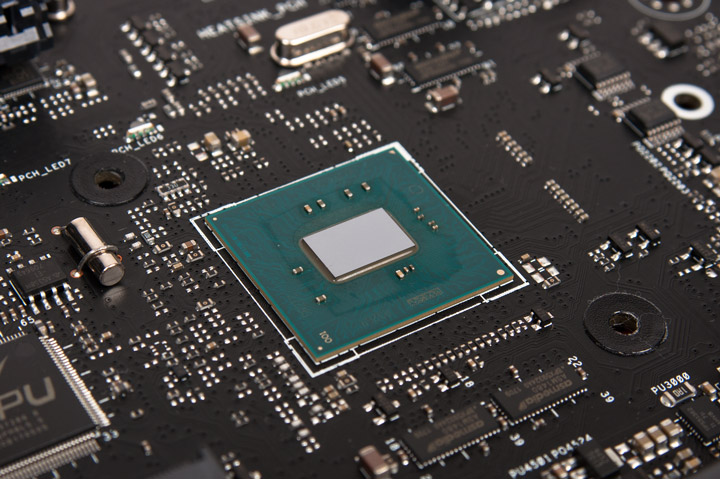

Разного рода новации, к примеру, встроенная поддержка самого актуального поколения USB (3.1 Gen2) или беспроводных сетей, запланированы к реализации несколько позже.
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/01-asus-prime-x299-a.jpg)
В контексте изучения возможностей новой платформы можно выделить два самых злободневных вопроса — температурный режим стабилизатора напряжения ЦП на плате, а также рабочие температуры самого процессора, как в штатном режиме эксплуатации, так и при его разгоне. На них и будем фокусировать наше внимание при тестировании.

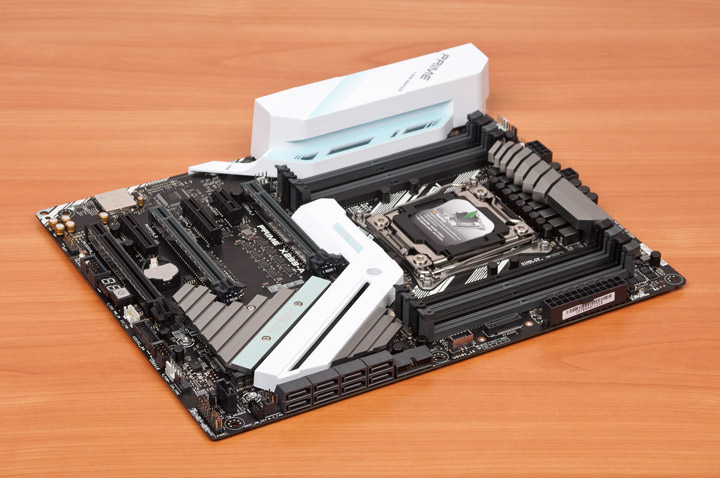

Тестовая плата ASUS Prime X299-A принадлежит к классу рабочих изделий, не имеющих яркого уклона в «гейминг» или же оверклокинг, потому сегодня можно будет максимально сконцентрироваться на возможностях, которые окажутся в распоряжении у пользователя, интересующегося новым поколением продуктов от Intel.
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/02-asus-prime-x299-a.jpg)
Силами дополнительных контроллеров здесь обеспечена работа выходов USB самого последнего поколения — USB 3.1 Gen2. Полный набор характеристик собран в таблице.
Модель | ASUS Prime X299-A |
---|---|
Официальная страница продукта в Сети | asus.com |
Чипсет | Intel X299 |
Процессорный разъём | Socket 2066 |
Процессоры | Core i9, Core i7, Core i5 (Skylake-X, Kaby Lake-X) |
Память | 8 DIMM DDR4 SDRAM 2133/2400/2666/2800*/3000*/3200*/3300*/3333*/3400*/3600*/4000*(OC), максимум 128 ГБ (для четырёхядерных моделей — 4 DIMM и максимум 64 ГБ) |
Слоты PCI-E | 3 x PCI Express 3.0 x16 (x16+x0+x0, x16+x16+x0, x16+x16+x8) — CPU с 44 линиями 3 x PCI Express 3.0 x16 (x16+x0+x0, x16+x8+x0, x16+x8+x1*) — CPU с 28 линиями 3 x PCI Express 3.0 x16 (x16+x0+x0, x8+x8+x0, x8+x8+x1*) — CPU с 16 линиями 1 x PCI Express 3.0 x4 1 x PCI Express 3.0 x4 (x1) 1 x PCI Express 3.0 x1* |
M.2 | 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110) 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) |
Встроенное видеоядро (в процессоре) | – |
Количество подключаемых вентиляторов | 6x 4pin, 1x 5pin (Extension Fan connector) |
Порты PS/2 | – |
Порты USB | 3 х 3.1 Gen2 (2 разъёма на задней панели (A и C), 2x ASM3142) 8 х 3.1 Gen1 (4 разъёма на задней панели, X299) 4 x 2.0 (2 разъёма на задней панели, X299) |
Serial ATA | 8 x SATA 6 Гбит/с (X299) |
RAID | 0, 1, 5, 10 (SATA, X299) |
Встроенный звук | Crystal Sound 3 (7.1, HDA): Codec — S1220A (Realtek ALC1220) |
S/PDIF | Оптический (выход) |
Сетевые возможности | Intel I219V (Gigabit Ethernet) |
COM | 1 (внутренний) |
TPM | – |
UEFI | AMI UEFI |
Форм-фактор | ATX |
Размеры, мм | 305 x 244 |
Дополнительные возможности | Thermal sensor connector, Thunderbolt header, 3D printing friendly (наличие отверстий для крепления продуктов из 3D-принтеров), поддержка AMD 3-Way CrossFireX и NVIDIA 3-Way SLI, Q-LED (CPU, DRAM, VGA, Boot Device LED), POST-индикатор (Q-Code), кнопки: Power, MemOK!; технологии: Lighting Control Center (система подсветки Aura, включая пару Aura RGB Strip Header), USB BIOS Flashback |
Цена в рознице, $ | 341 |

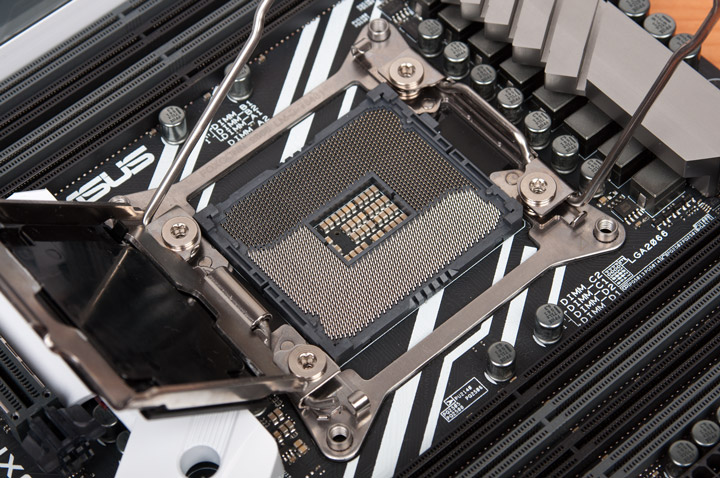

Инженеры компании сохранили преемственность конструкции сокета, не смотря на увеличенное число контактов в нём. То есть все охлаждающие конструкции, предназначенные под LGA2011(-3), имеют полную совместимость и с этим гнездом.
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/03-asus-prime-x299-a.jpg)
Упаковка и комплектация
Используется обычная коробка средних размеров. Спереди размещено довольно отчётливое фото изделия.
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/04-asus-prime-x299-a.jpg)
Сзади можно получить больше сведений о продукте. Главные особенности — наличие подсветки и старшего звукового кодека. Впрочем, для сегмента HEDT такие понятия являются скорее базовыми, чем необычными.
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/05-asus-prime-x299-a.jpg)

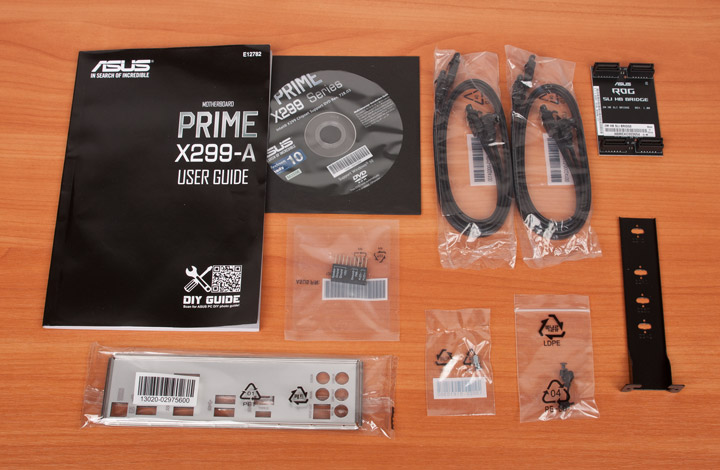

Комплект поставки небогат:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
- диск с драйверами и фирменным ПО;
- четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
- двойной жёсткий мостик для организации SLI;
- переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
- крепёжный винт и стойка для устройств формата M.2;
- кронштейн-стойка, пара винтов и пластиковый фиксатор для устройств формата M.2;
- заглушка для корпуса, дополненная наклейкой в белых тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом.
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/06-asus-prime-x299-a.jpg)
Внешний вид

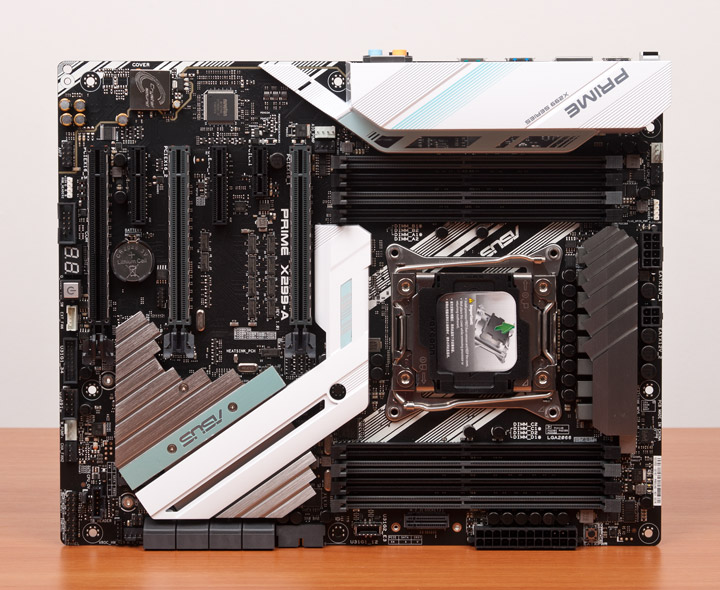

Размеры у платы соответствуют формату ATX, тут есть девять точек для её закрепления в корпусе. Стиль оформления использует монохромную гамму цветов, которая преобразится с использованием RGB-подсветки, светодиоды распаяны под декоративными конструкциями — охладителем хаба и пластиковыми накладками.
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/07-asus-prime-x299-a.jpg)

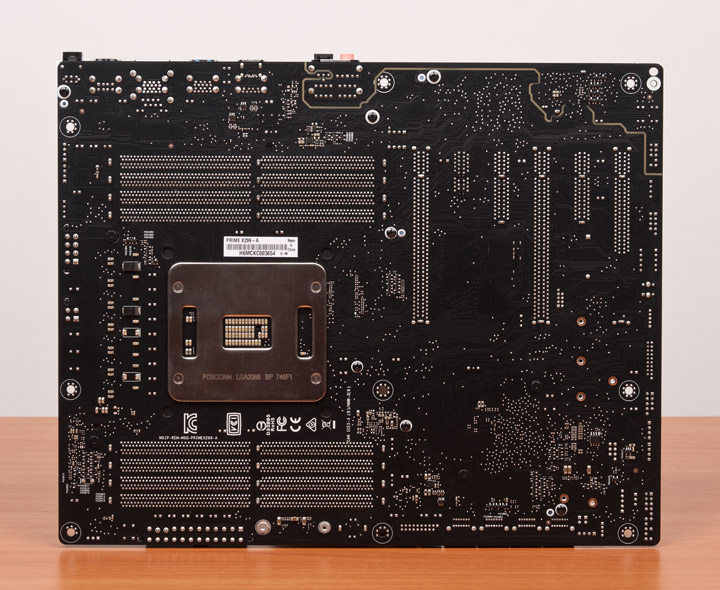

Схемотехника не из простых, на тыльной стороне в самых разных местах имеются электронные компоненты. Почти в самом центре процессорного гнезда предусмотрено отверстие, куда можно провести термодатчик.
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/08-asus-prime-x299-a.jpg)

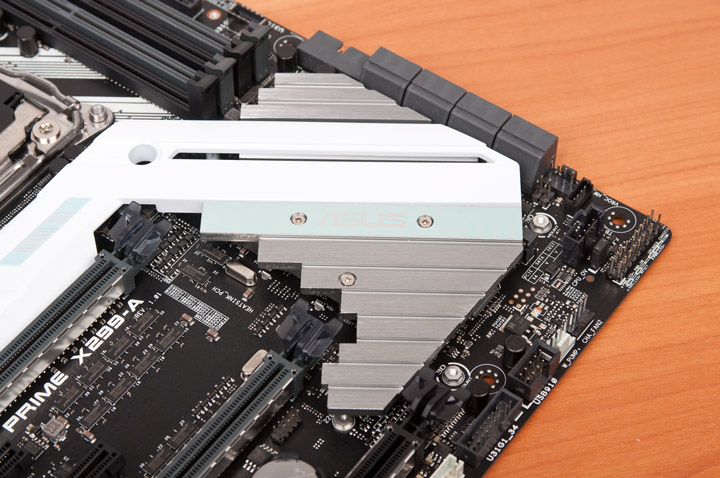

Для закрепления охлаждающих конструкций используются винты. Радиатор у PCH составной. Его часть может помочь в охлаждении накопителя форм-фактора типа M.2.
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/09-asus-prime-x299-a.jpg)

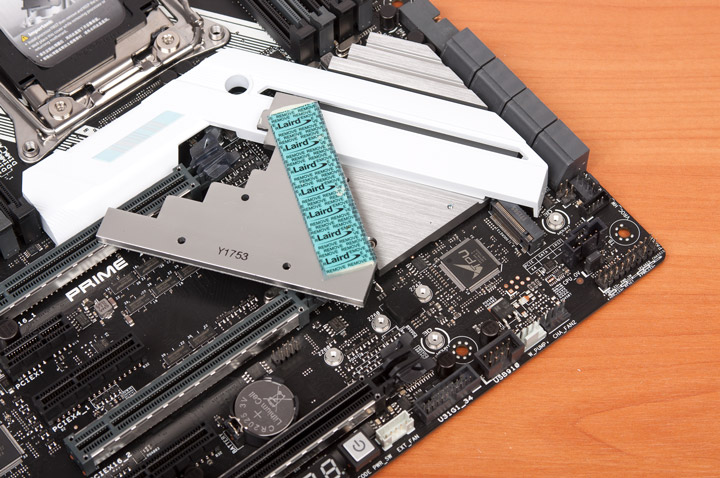

Тремя винтами крепится съёмная часть, на которой заготовлен термоинтерфейс. Самые длинные устройства (типоразмера 22110) сюда установить не получится.
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/10-asus-prime-x299-a.jpg)

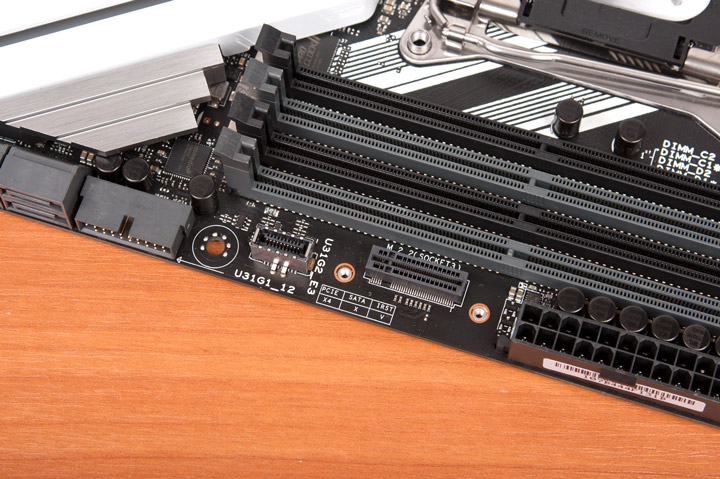

Присутствует ещё одно гнездо M.2, туда разного рода устройства нужно будет подключать, предварительно закрепив на кронштейне, идущем в комплекте поставки. Рядом размесили симметричное гнездо USB последнего поколения, предназначенное для корпусного кабеля.
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/11-asus-prime-x299-a.jpg)

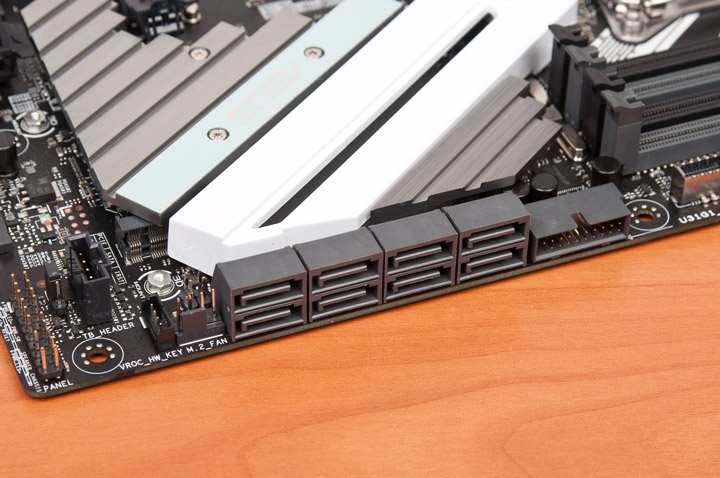

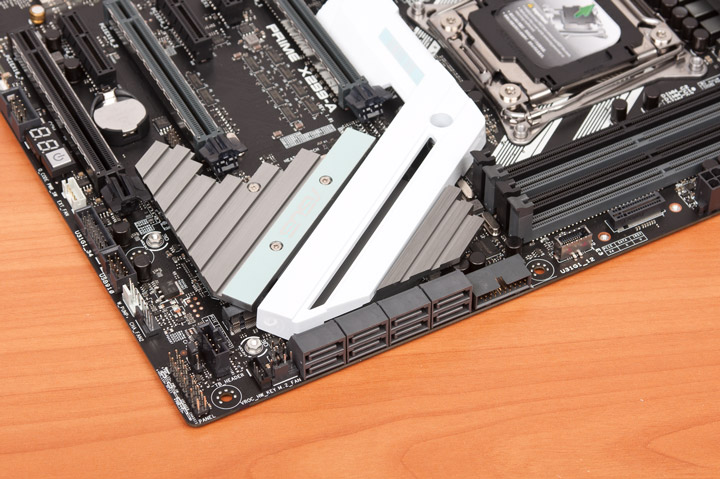

Все восемь выходов SATA реализованы гнёздами продольного типа. Для организации массивов RAID, основанных на процессорных линиях PCI-E (Intel VROC), необходимо будет обзавестись аппаратным ключом, под него здесь же предусмотрено специализированное гнездо.
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/12-asus-prime-x299-a.jpg)
Под корпусные кабели интерфейса USB есть одна колодка второго поколения и две — третьего (USB 3.1 Gen1).
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/13-asus-prime-x299-a.jpg)

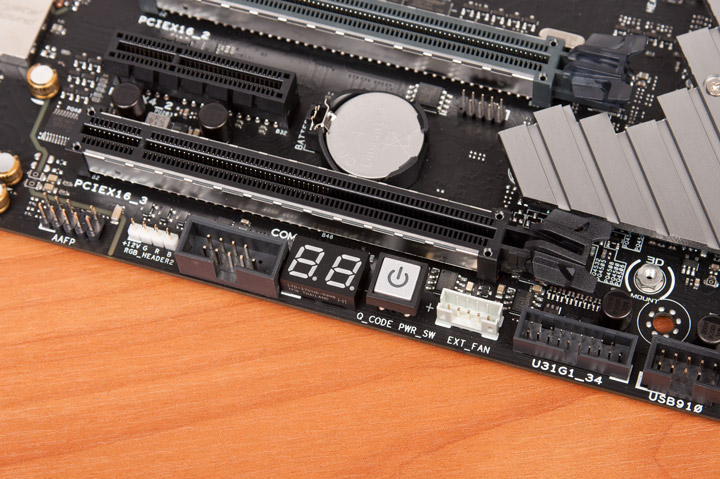

Кнопка включения и индикатор кодов POST находятся у нижней грани. Тут же распаяна колодка для ленты со светодиодами (типа RGB) и дополнительное гнездо под внешний контроллер охладителей (он в комплект поставки не включён).
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/14-asus-prime-x299-a.jpg)

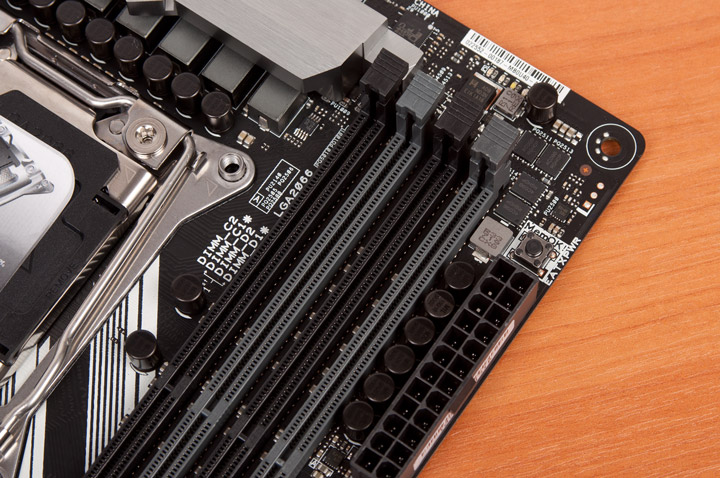

Имеется и традиционная для продуктов ASUS кнопка MemOK!
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/15-asus-prime-x299-a.jpg)

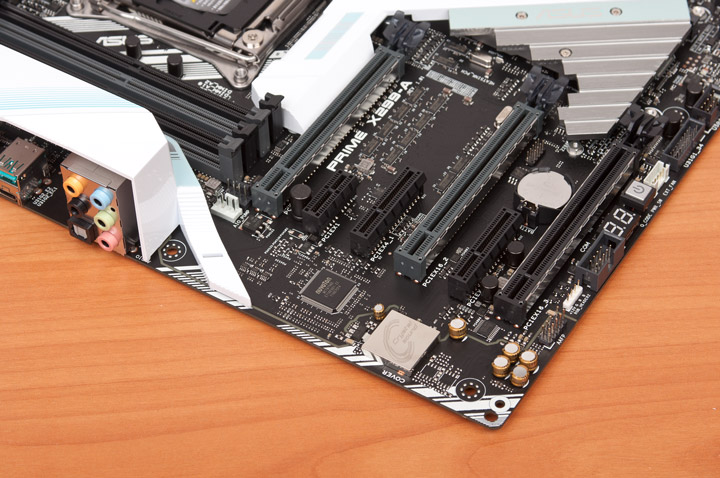

Для нужд графической подсистемы можно использовать три армированных гнезда PCI-E. Распределение линий зависит от модели используемого ЦП. Инженеры предусмотрели возможность перевода одной линии от хаба к самому нижнему слоту, что должно облегчить эксплуатацию ПК; из пары гнёзд PCI-E x4 лишь на одном действительно присутствуют четыре линии, тогда как к другому подведена всего одна.
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/16-asus-prime-x299-a.jpg)

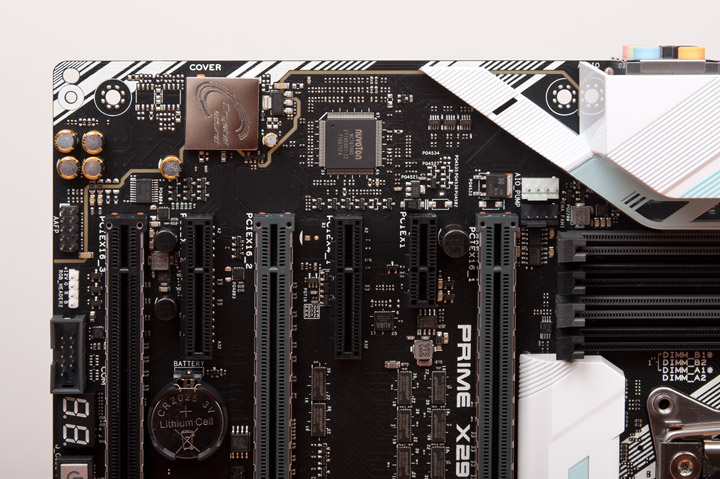

Звуковая подсистема базируется на Realtek ALC1220. Есть экранирующий колпак, а вот распайка операционных усилителей не вошла в планы разработчиков этой модели. Обособленной подсветки этого участка на плате нет.
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/17-asus-prime-x299-a.jpg)

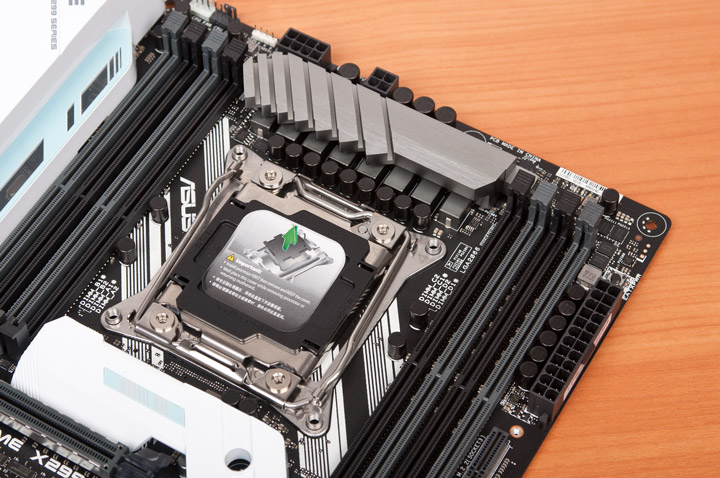

Слева и снизу от сокета есть затейливые полупрозрачные окошки, сквозь которые будет просачиваться свет от RGB-светодиодов. Монтаж системы охлаждения ЦП вряд ли станет сопряжён с какими-либо трудностями.
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/18-asus-prime-x299-a.jpg)

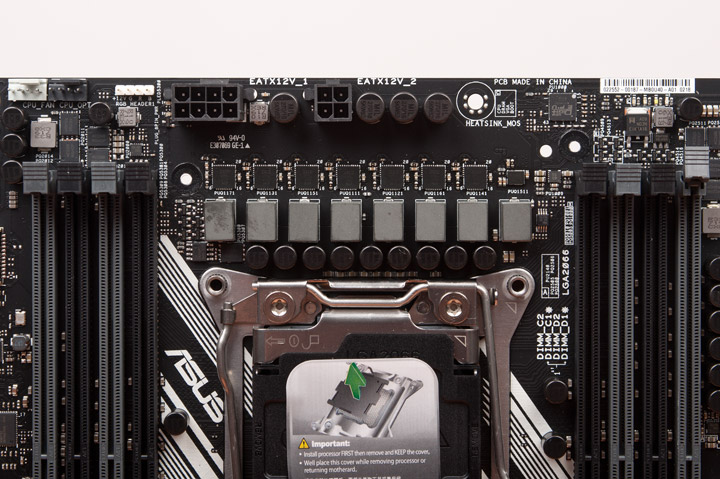

Для питания процессора заготовили семь каналов, использующих сборки Infineon IR3555. ШИМ-контроллер перемаркирован, модель названа как ASP1405I. Восьмой дроссель (справа) входит в состав группы элементов для нужд CPU SA Voltage. В самом верху платы есть ещё одна колодка для светодиодной линейки (всего их две единицы).
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/19-asus-prime-x299-a.jpg)
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/20-asus-prime-x299-a.jpg)
Внизу расположен участок, по всей видимости, с элементами питания для группы CPU IO Voltage. Чип с маркировкой Pro Clock II являет собой внешний тактовый генератор, обеспечивающий расширенное взаимодействие с BCLK.
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/21-asus-prime-x299-a.jpg)

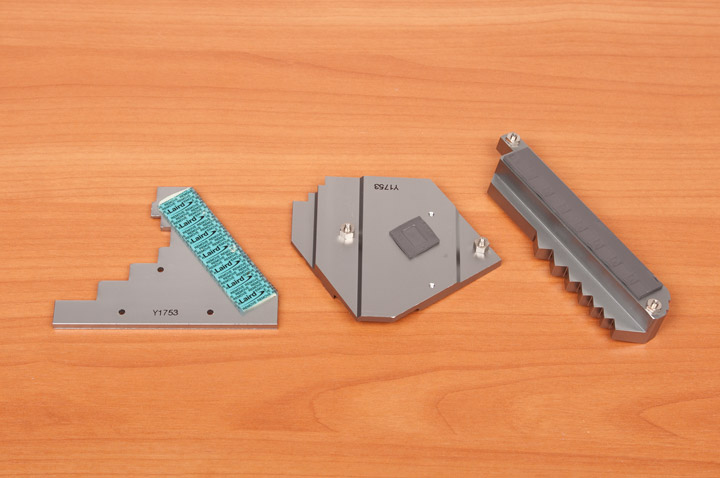

Все радиаторы выполнены в виде монолитных брусков цвета армейской стали. Как и всегда, в каждом из случаев тепло проводит прокладка. Вопросов к усилию прижима у меня не возникло.
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/22-asus-prime-x299-a.jpg)

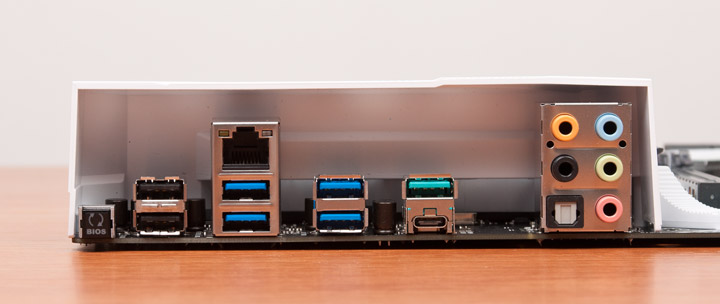

Задняя панель не может похвастать разнообразием выходов. Набор базовый, как для 2017 года, бирюзовое и симметричное гнёзда представляют самые актуальные версии интерфейса USB — 3.1 Gen2. Ещё шесть более традиционных работают от X299. Позабыт многолетний PS/2. Единственная кнопка, доступная здесь, пригодится при восстановлении прошивки, а вот сбрасывать настройки придётся классическим способом — замыкая контакты на плате, во время тестов необходимости прибегнуть к этому у меня ни разу не возникло.
![ASUS Prime X299-A](/motherboard/asus-prime-x299-a/23-asus-prime-x299-a.jpg)
