Обзор материнской платы ASUS Maximus VIII Formula. Intel Z170, квинтэссенция

Продукты ASUS из серии ROG пользуются неизменным вниманием у различных категорий энтузиастов. В гостях у нашей лаборатории побывало множество представителей из этого лагеря для процессоров Intel Skylake-S, в этот раз настала очередь «заряженной» версии — Maximus VIII Formula.

ASUS Maximus VIII Formula

Концептуально это плата высшего уровня, но в то же время — для самих широких групп пользователей. У неё не столь узкая ниша, как у бенчерской Maximus VIII Extreme или компактной Maximus VIII Impact. В арсенале новинки имеется множество возможностей, их-то и рассмотрим.

Модель ASUS Maximus VIII Formula
Официальная страница продукта в Сети asus.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium (Skylake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*/3200*/3300*/3400*/3466*/3500*/3600*/3733*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4)
3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы DisplayPort, HDMI
Количество подключаемых вентиляторов 6x 4pin, 1x 5pin (Extension Fan connector), 1x 4pin (Water Pump header)
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), Intel DSL6540)
2 х 3.1 Gen1 (2 разъёма на задней панели, ASM1042A)
8 х 3.1 Gen1 (4 разъёма на задней панели, Z170)
4 x 2.0 (разъёмов на задней панели нет, Z170)
SATA Express 2 (Z170)
Serial ATA 6 x SATA 6 Гбит/с (Z170)
2 x SATA 6 Гбит/с (ASM1061)
RAID 0, 1, 5, 10 (SATA, Z170)
Встроенный звук ROG SupremeFX 2015 (7.1, HDA):
Realtek ALC1150
ESS ES9023P
Texas Instruments RC4580
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Qualcomm Atheros QCNFA364A (Qualcomm Atheros QCA6174 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.1))
COM
TPM
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Водоблок CrossChill от EK, порт U.2, ROG Connect, Q-LED (CPU, DRAM, VGA, Boot Device LED), POST-индикатор, поддержка AMD 3-Way CrossFireX и NVIDIA Quad-GPU SLI; кнопки: Start, Reset, MemOK!, ClrCMOS; технологии: Keybot II, Lighting Control (система подсветки ROG Aura, включая Aura RGB Strip Header), USB BIOS Flashback и прочие
Цена в рознице, $ 433

Упаковка и комплектация

Плата и сопутствующие ей аксессуары поставляются в большой коробке, имеется ручка для удобства транспортировки. Среди эмблем необычно смотрится EK — словенского производителя компонентов жидкостных систем охлаждения.

ASUS Maximus VIII Formula

Отстегнув крышку, можно изучить в деталях используемые решения. Есть уникальная система подсветки RGB, водоблок на силовых элементах, множество утилит, адаптер беспроводных сетей, специфическая звуковая подсистема. За прозрачным окном видна плата, поверх которой закреплён матово-чёрный «щит» из пластика.

ASUS Maximus VIII Formula

Сзади есть схематическое изображение панели с портами ввода-вывода и таблица с характеристиками.

ASUS Maximus VIII Formula

Внутри коробки, помимо платы, находятся:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке), оно же включает в себя и руководство по программным продуктам (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом ROG;
  • комплект наклеек из трёх круглых логотипов ROG (для вентиляторов), двенадцати парных маркеров для кабелей, пары — для накопителей, четырёх — для клавиатуры;
  • табличка на дверь «GAME ON! YOU SHALL NOT PASS"/"GAME OFF! YOU MAY ENTER»;
  • восемь кабелей SATA 6Gb/s, четыре из которых с Г-образным разъёмом на одном из концов;
  • фирменный пластиковый фиксатор для процессора;
  • выносная Wi-Fi-антенна с возможностью фиксации лишь одного положения, оснащенная подставкой с вмонтированным магнитом;
  • анодированная заглушка для корпуса с одноцветным символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • крепёжный винт и стойка для устройств формата M.2;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
  • один гибкий мостик для организации SLI из двух видеокарт (на фото не показан);
  • кабель для подключения внешней подсветки RGB.
ASUS Maximus VIII Formula

Внешний вид

Внешний вид продукта являет собой симбиоз серий ROG и TUF. Тон оформления исключительно строг. Прямой производитель водоблока явно угадывается благодаря наличию эмблемы. Беспроводной адаптер установлен, снять его будет уже немного проблематичнее, чем это было в прошлом поколении. Размеры платы совпадают с классическим форматом ATX, исчезли точки по замеру системных напряжений. В нынешнее время программный мониторинг наконец стал адекватно развитым.

ASUS Maximus VIII Formula

Задняя металлическая пластина не только добавляет прочности всей конструкции, но также выступает и частью охлаждения подсистемы питания процессора.

ASUS Maximus VIII Formula

Без защитного кожуха плата выглядит переполненной разного рода электронными компонентами. Правда, обратная сторона практически полностью их лишена.

ASUS Maximus VIII FormulaASUS Maximus VIII Formula

Часть подсветки интегрирована в пластиковый защитный корпус, некоторое число расположено на самих элементах PCB.

ASUS Maximus VIII Formula

Одна из основополагающих ролей возложена на эмблему ROG, красующуюся на радиаторе PCH.

ASUS Maximus VIII FormulaASUS Maximus VIII Formula

Конфигурация слотов для подключения накопителей совпадает с возможностями флагманского решения компании — Maximus VIII Extreme. Сюда входит самый современный порт U.2, пара SATA-E, два обычных гнёзда SATA, реализованных силами чипсета, и ещё одна пара, обязанная присутствием контроллера стороннего производителя.

ASUS Maximus VIII Formula

Присутствует на плате и всё чаще используемый энтузиастами интерфейс M.2. Для доступа к нему нужно будет демонтировать съёмную декоративную крышку.

ASUS Maximus VIII FormulaASUS Maximus VIII Formula

Органы управления — кнопки включения и перезагрузки — вынесены вверх правой грани и запрятаны под пластиковый кожух. Во время подачи питания на плату они подсвечиваются изнутри, используются белые светодиоды.

ASUS Maximus VIII Formula

Подобным образом функционирует и упрощенный режим отслеживания процедуры инициализации оборудования Q-LED. Четыре светодиода разных цветов находятся у гнезда питания ATX, они подсвечивают надписи CPU, DRAM, VGA, BOOT.

ASUS Maximus VIII Formula

Вспомогательной кнопке MemOK! нашлось место в самом низу. Там же есть колодка для подключения корпусной ленты со светодиодами.

ASUS Maximus VIII Formula

Для нужд видеоподсистемы следует рассчитывать лишь на шестнадцать линий PCI-E. Они могут быть поровну разделены между двумя полноформатными гнёздами серого оттенка.

ASUS Maximus VIII Formula

Схема реализации звуковой подсистемы одинакова для всей нынешней серии ROG. Правда, в этот раз нет симпатичного экрана, обычно находящегося над кодеком ALC1150.

ASUS Maximus VIII Formula

Используемый охладитель силовых элементов питания процессора не так и высок, что добавляет удобства при монтаже системы охлаждения.

ASUS Maximus VIII Formula

За резиновыми заглушками скрываются четвертьдюймовые отверстия под фитинги. Крышка выполнена из ацеталя. Медная основа водоблока не контактирует с транзисторами, а накладывается поверх основного радиатора, который готов выполнять свою роль в том случае, когда пользователь не использует систему жидкостного охлаждения.

ASUS Maximus VIII Formula

В целом, конструкция компактная, не терпится испытать её эффективность. Используется винтовой прижим и две термопрокладки достаточной площади.

ASUS Maximus VIII Formula

Силовая подсистема не нова, она уже встречалась как основа функционирования ЦП на плате ASUS Maximus VIII Hero. ШИМ-контроллер имеет маркировку ASP1405I. Интегрированный видеоадаптер довольствуется двухканальным стабилизатором питания, а для процессорного напряжения заготовили восемь каналов. Это число достигается путём использования четырёх удвоителей IR3599. Работа каждого канала построена на базе высокоэффективной сборки Texas Instruments CSD87350Q5D и драйвера IR3535, находящегося на тыльной стороне платы.

ASUS Maximus VIII FormulaASUS Maximus VIII Formula

К задней панели вопросов нет никаких. В наличии всевозможные современные интерфейсы. Имеется также и классический PS/2.

ASUS Maximus VIII Formula

Отдельной строкой хочется подчеркнуть наличие на борту шести колодок для подключения системных охладителей и одной персонифицированной — под помпу. Есть возможность использовать три внешних термопары. Кроме того, с привлечением модуля Fan Extension Card, не включенного в комплект поставки, число обеих видов гнёзд вырастет ещё на три единицы.

Возможности UEFI

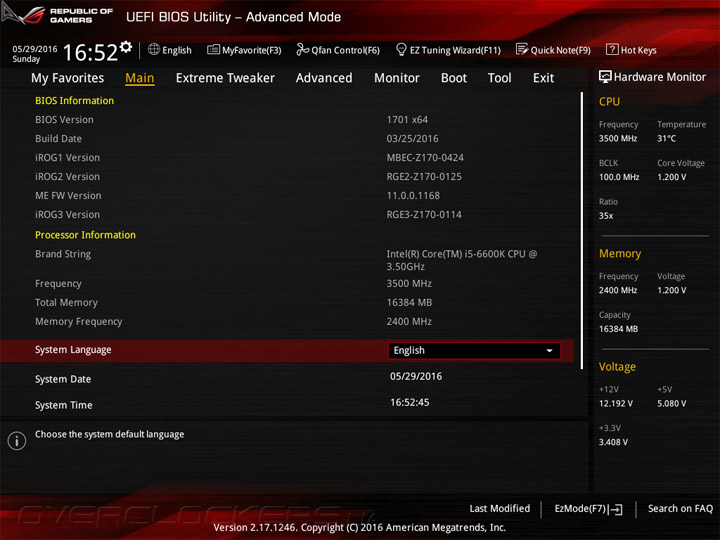

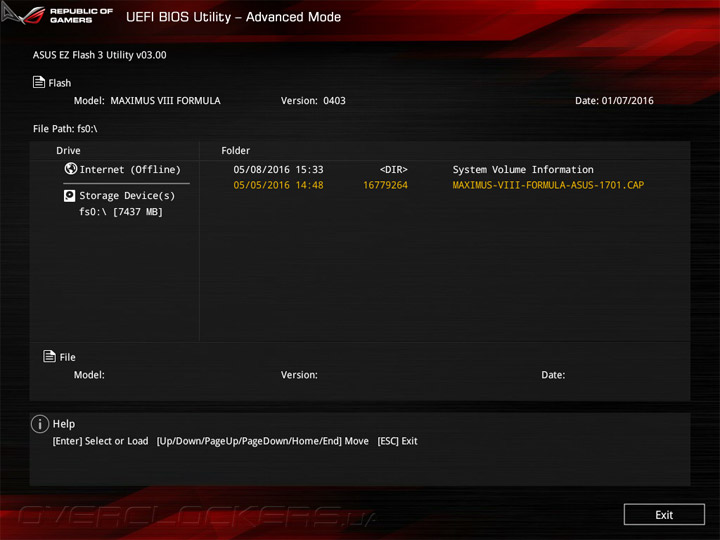

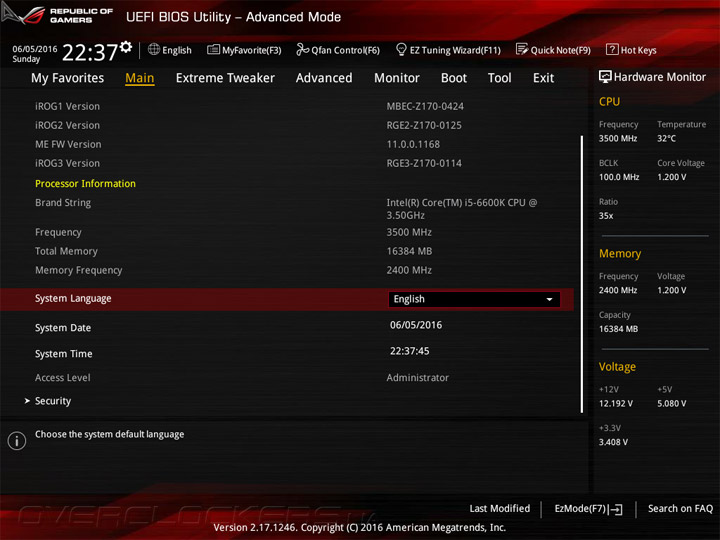

Тестирование проводилось с использованием микрокода 1701, который прошивался при помощи фирменной утилиты EZ Flash.

ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula

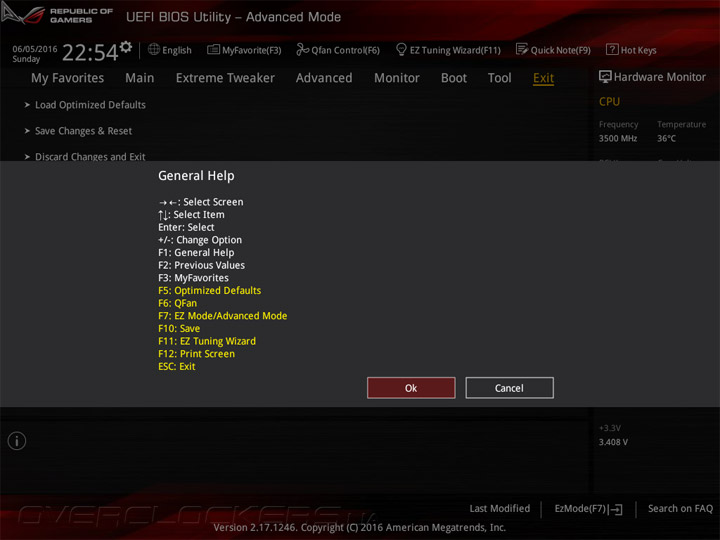

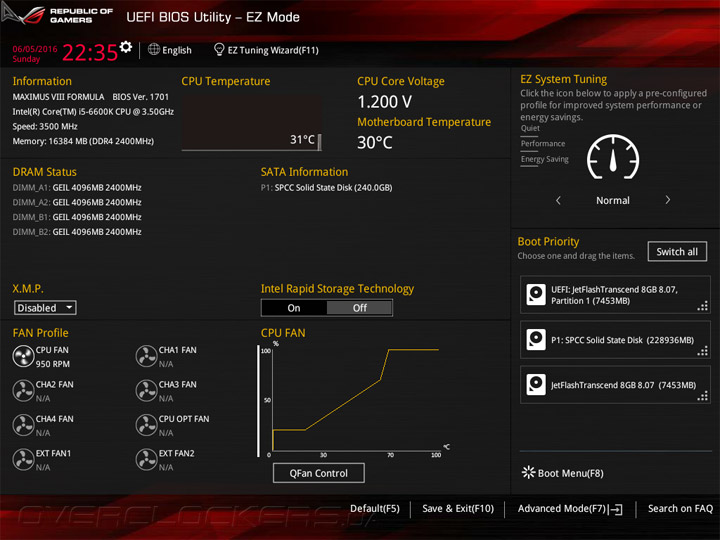

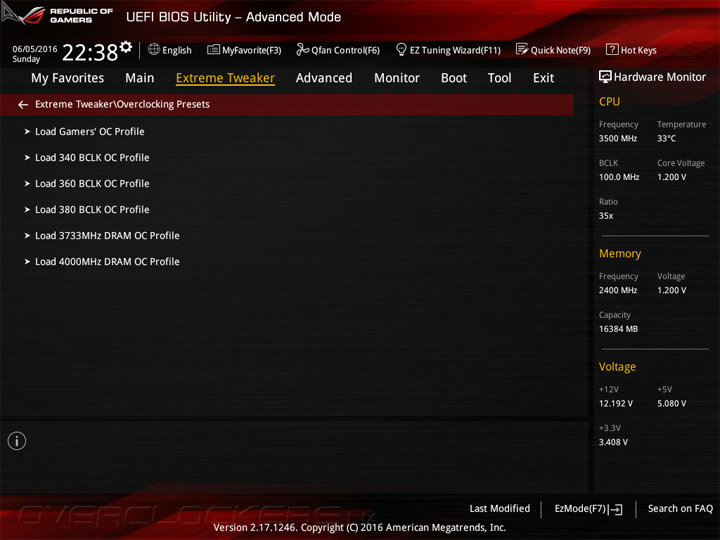

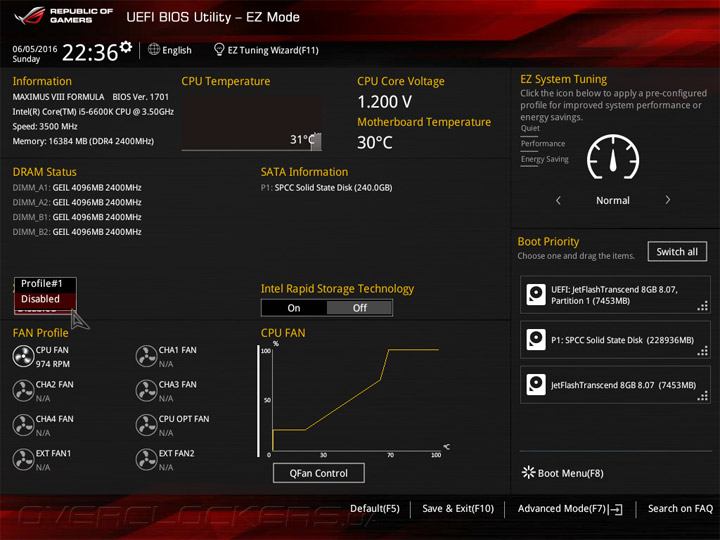

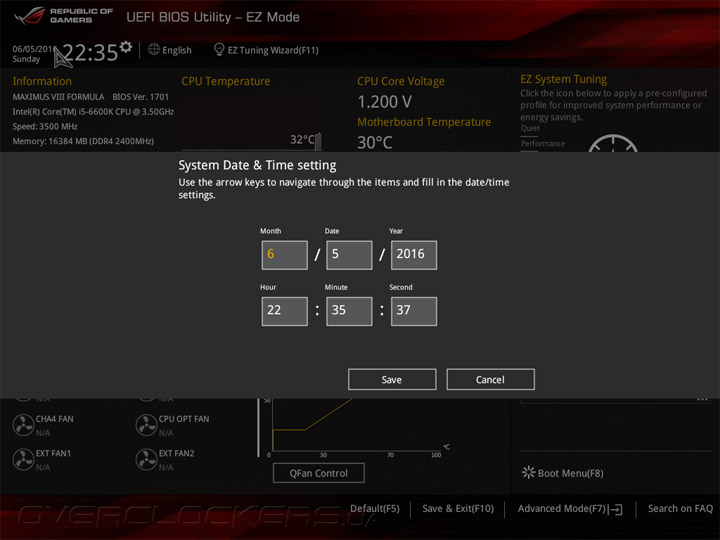

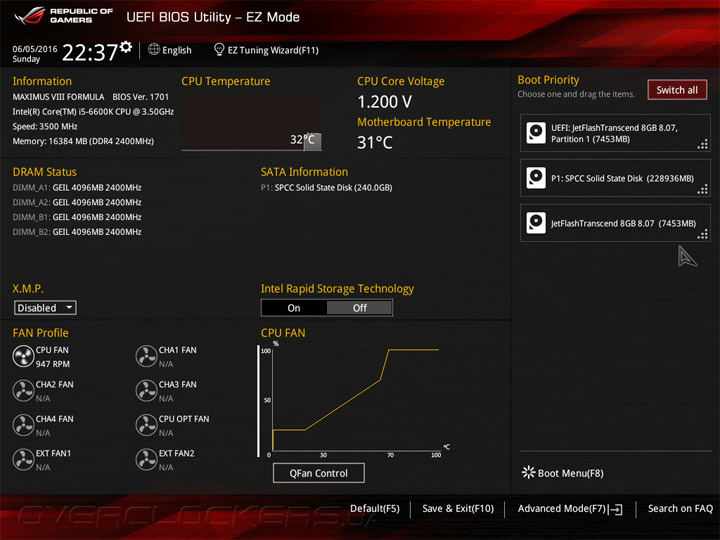

Есть два варианта работы с настройками UEFI. EZ Mode — для основных настроек системы в упрощенном виде.

ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula

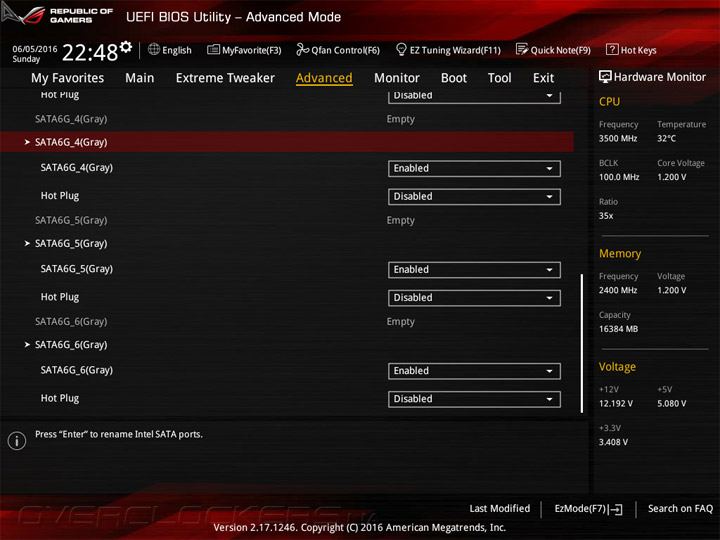

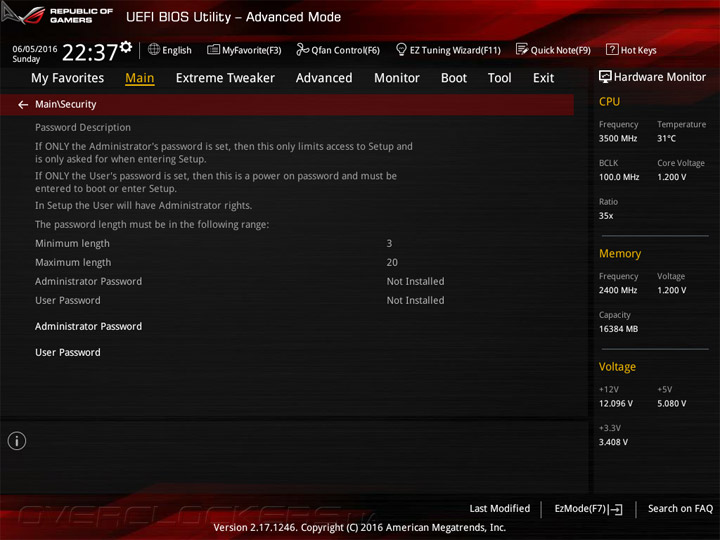

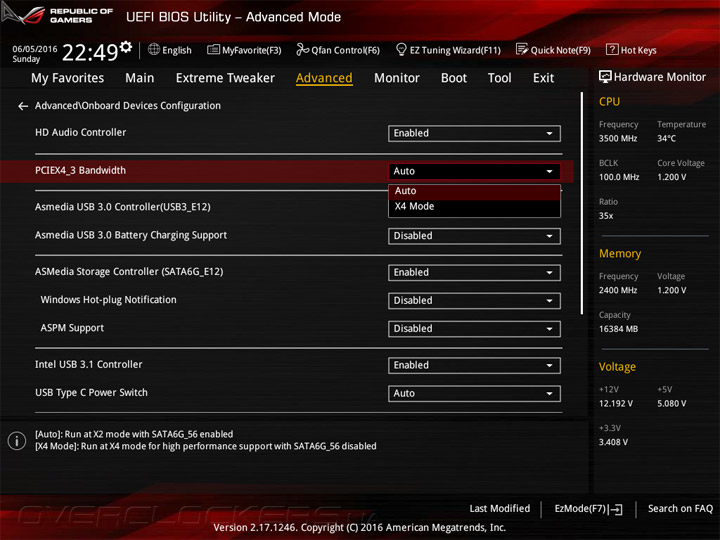

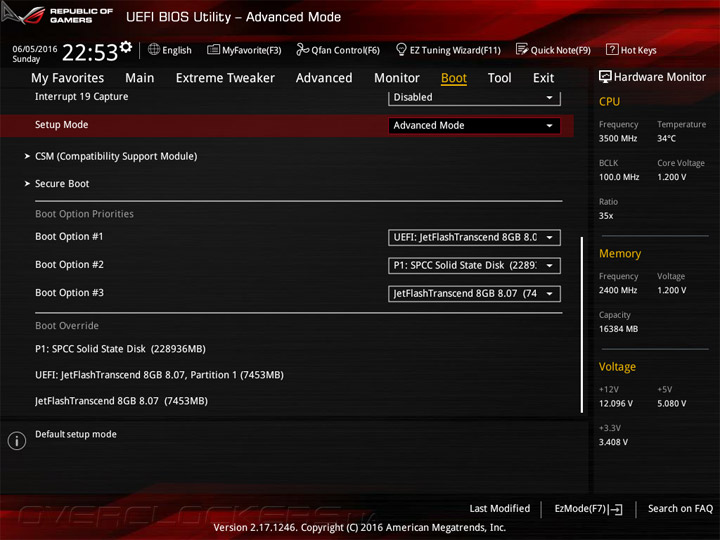

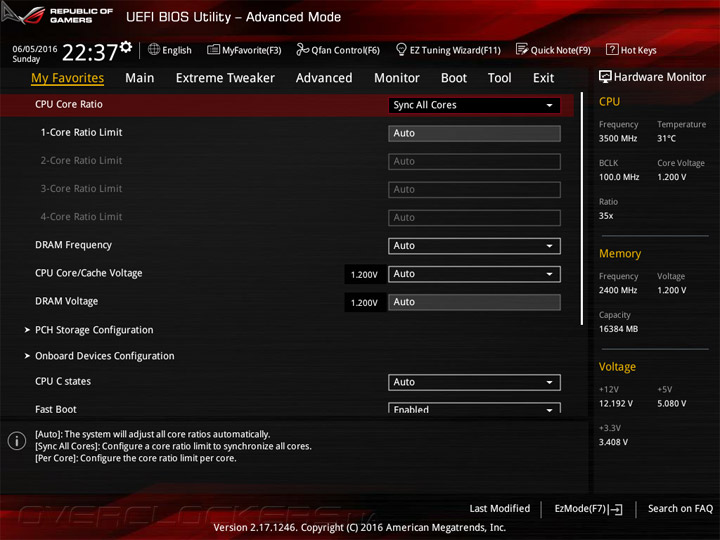

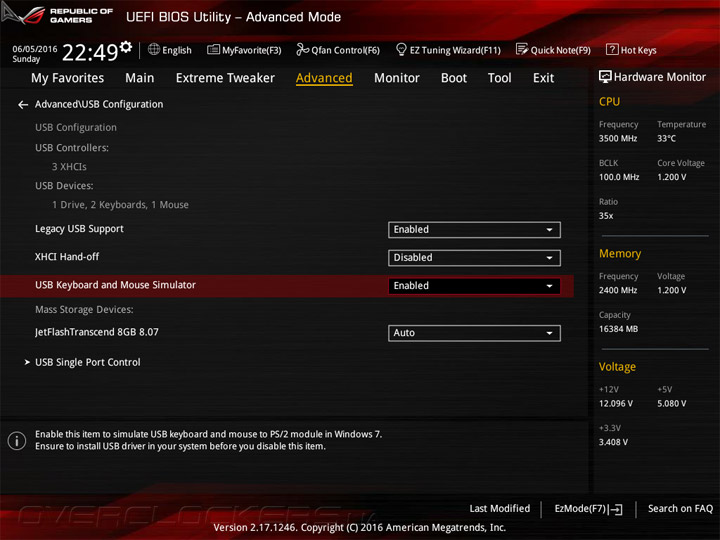

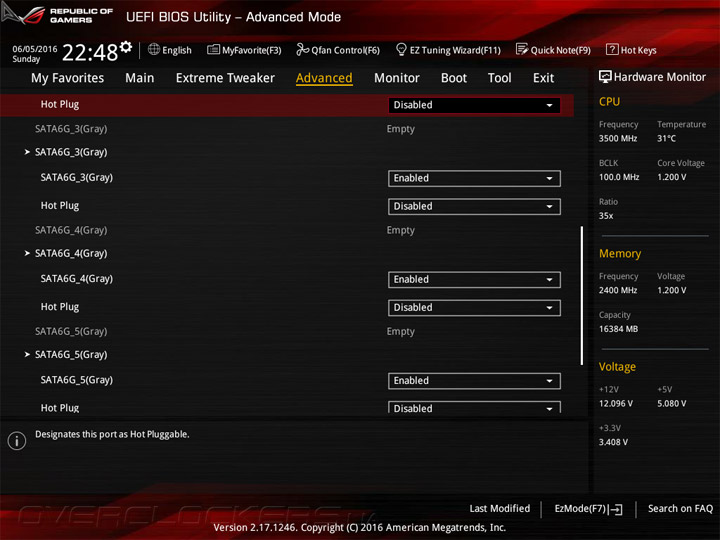

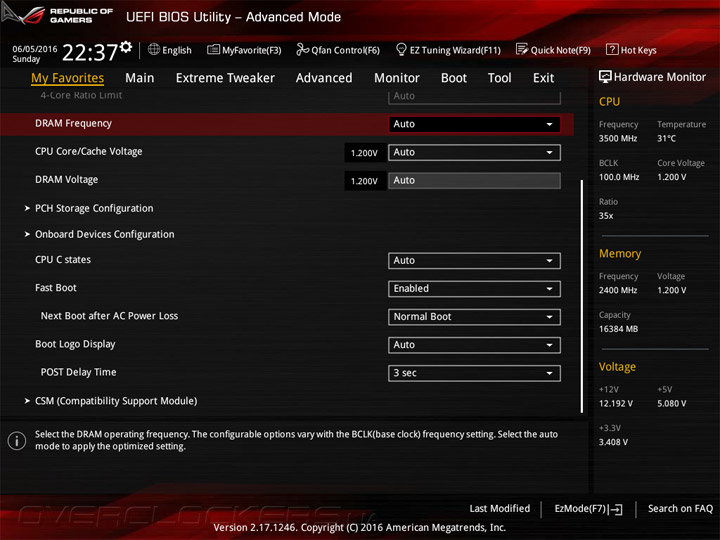

Расширенный подход доступен в Advanced Mode. Структура меню одинакова для всех плат производителя.

ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula

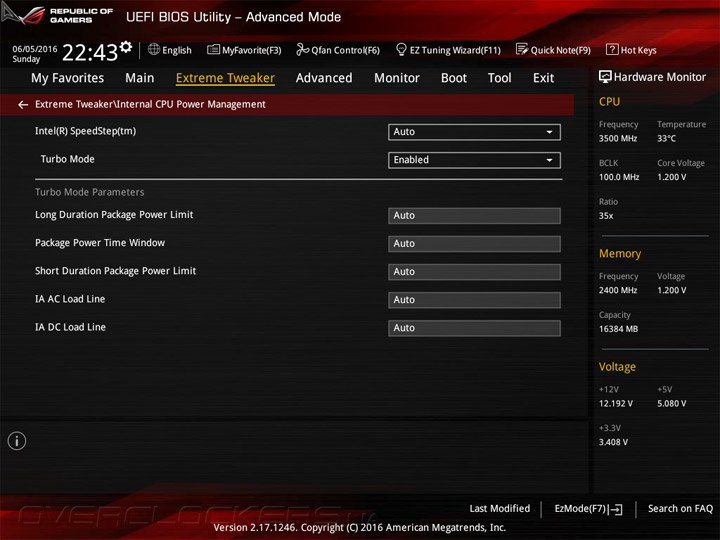

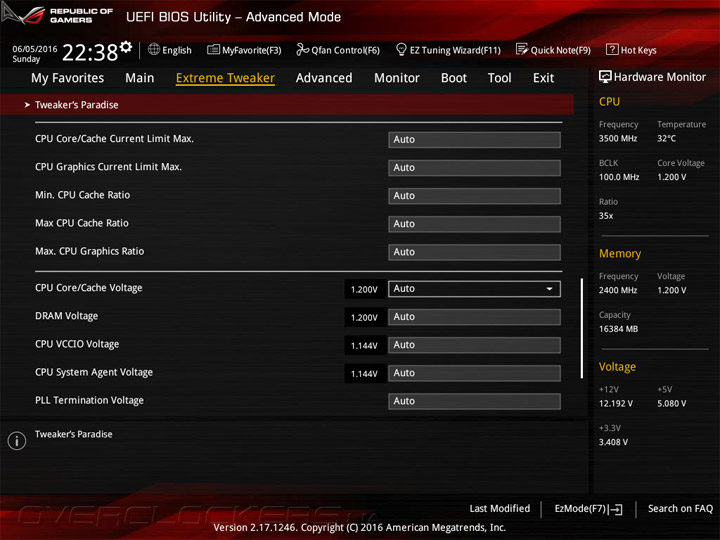

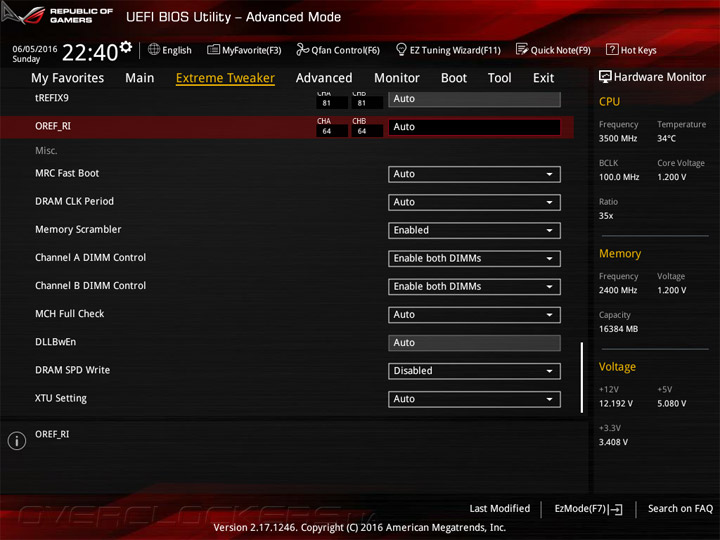

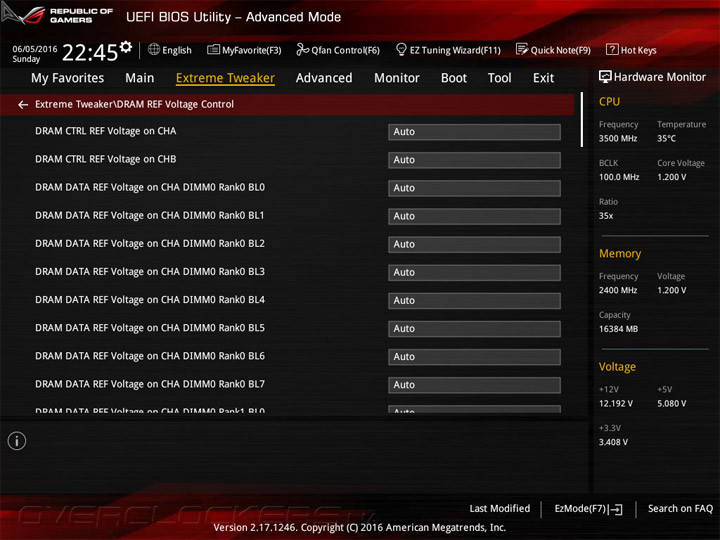

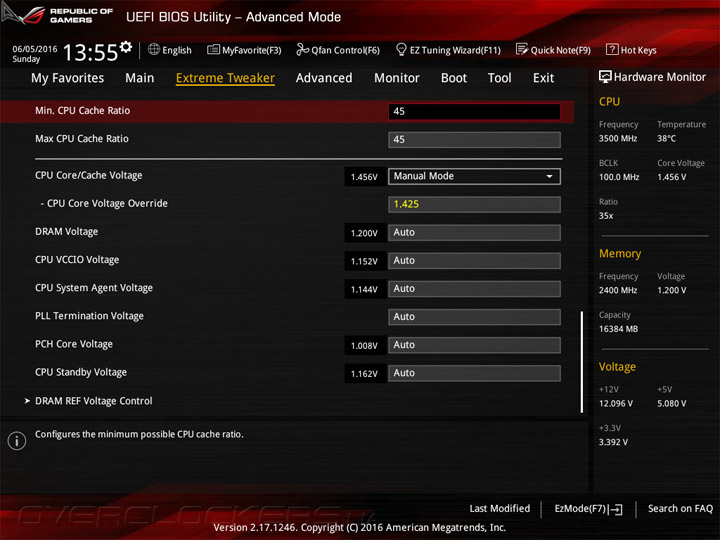

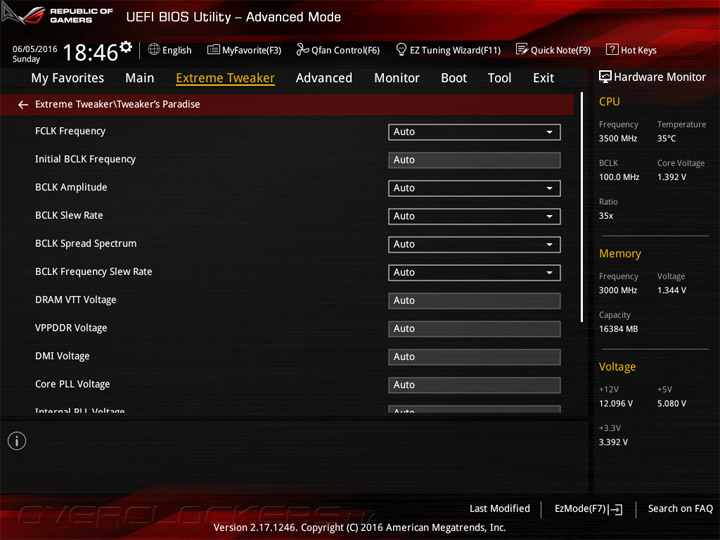

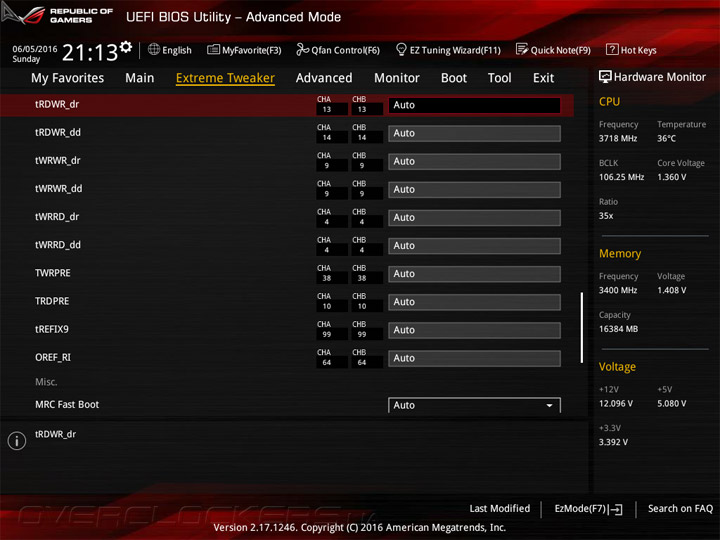

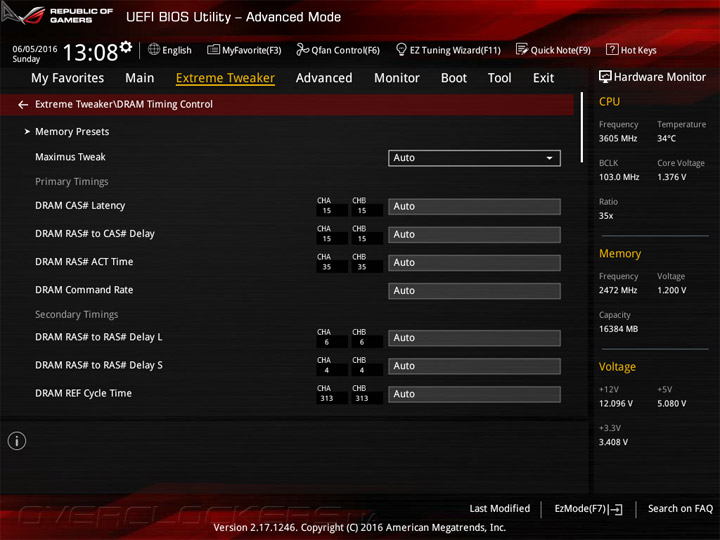

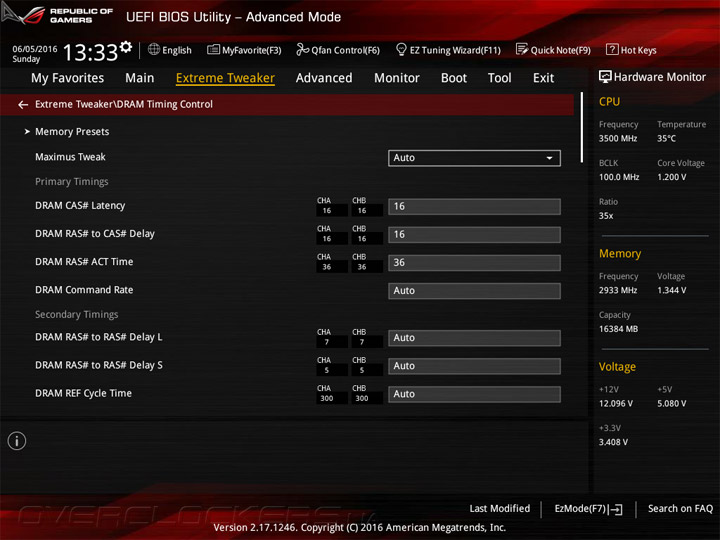

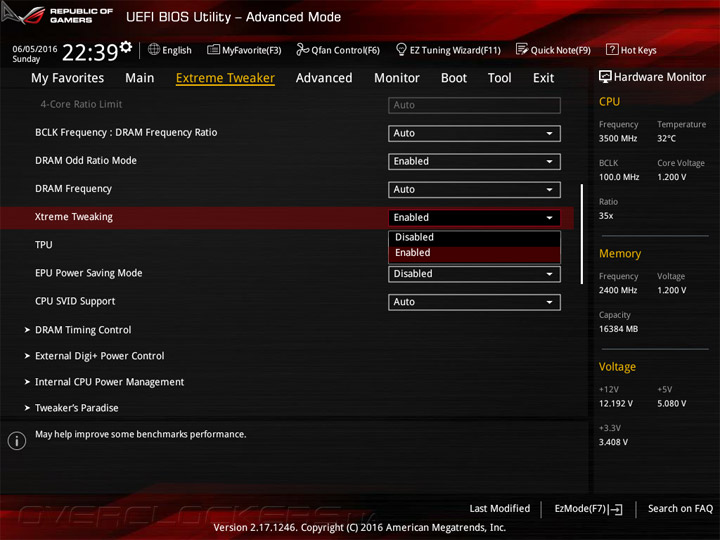

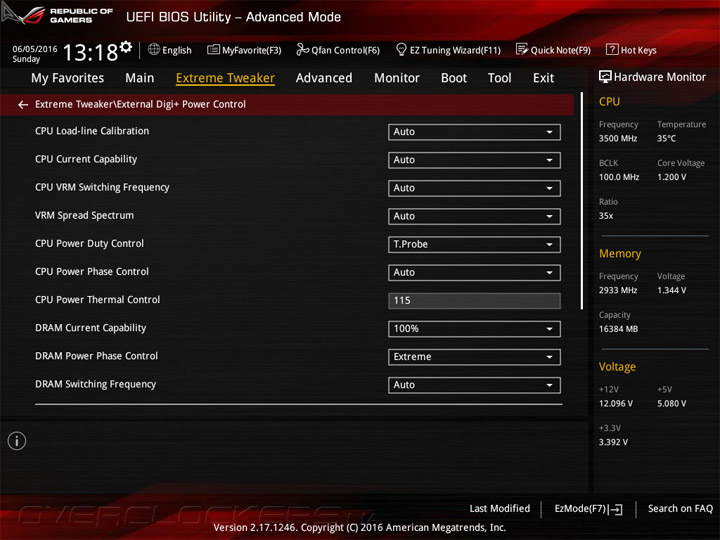

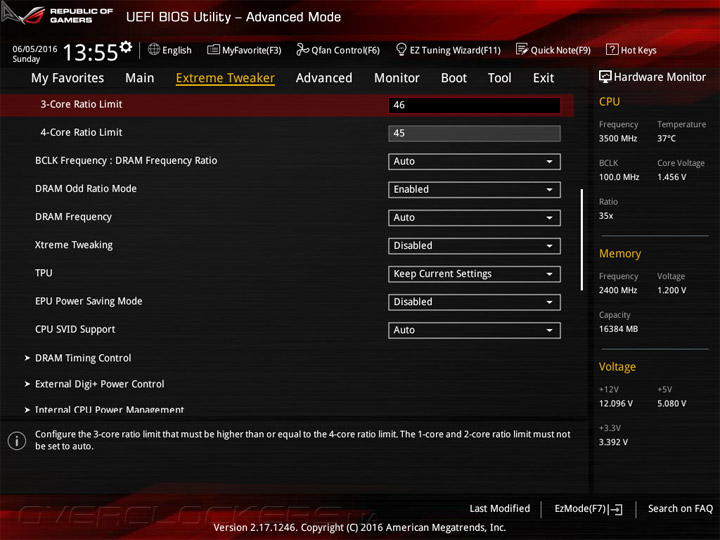

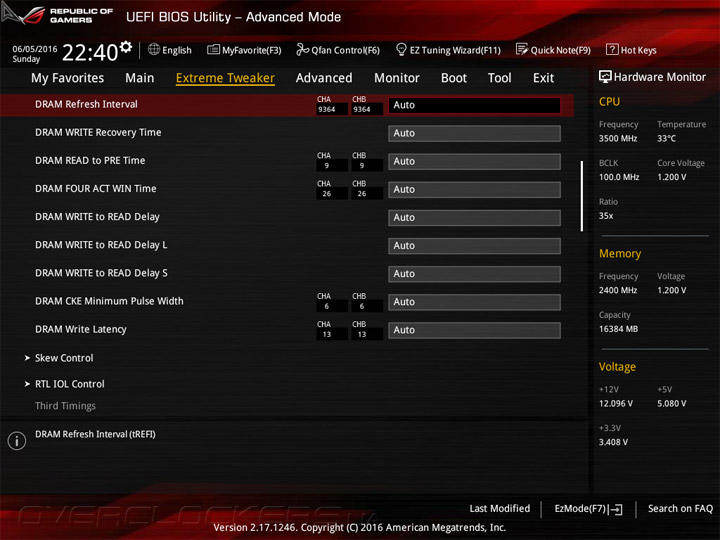

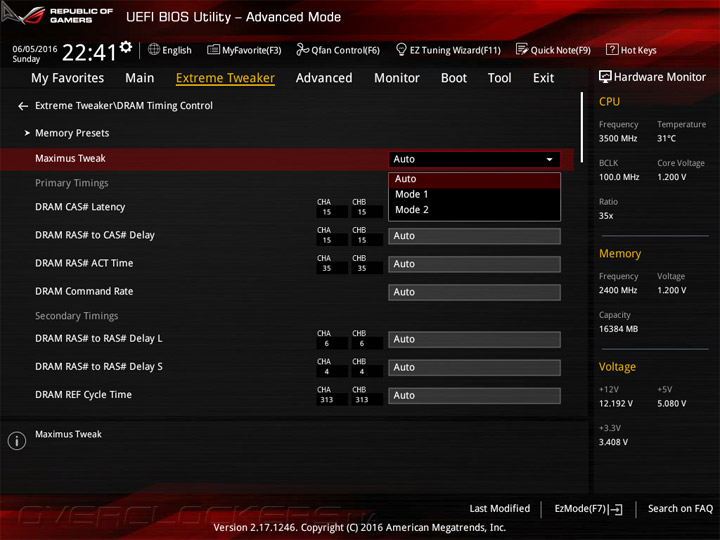

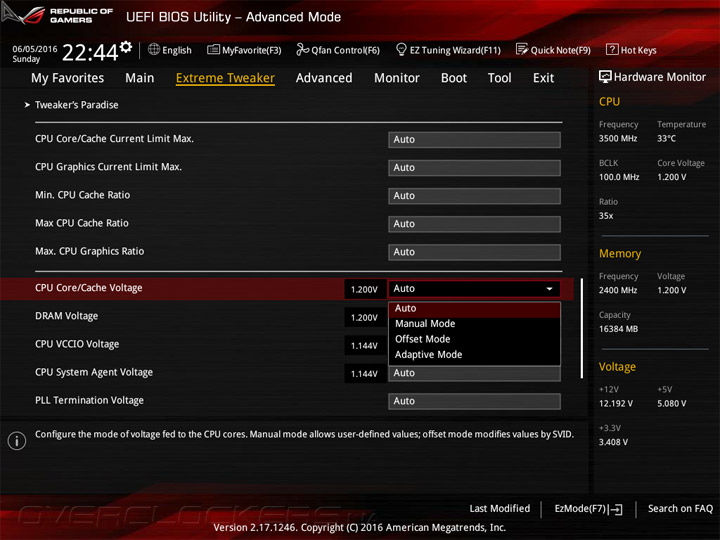

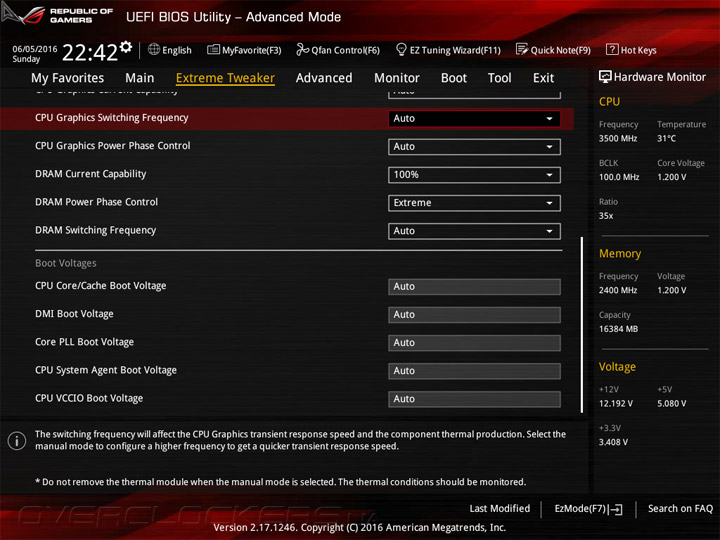

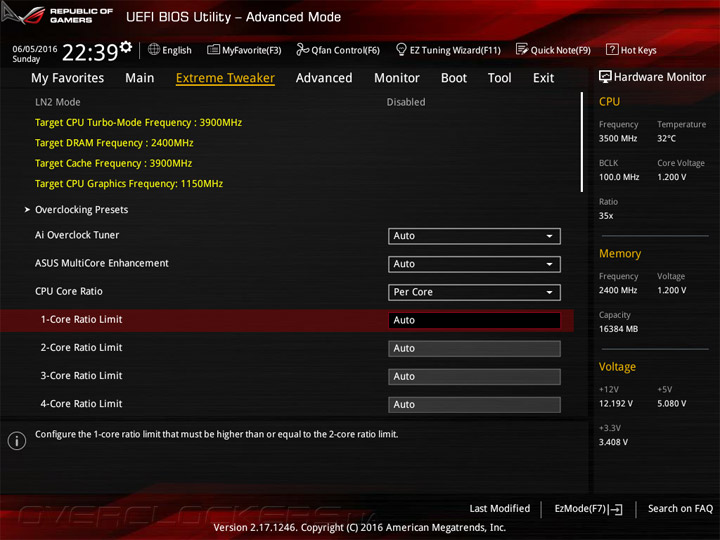

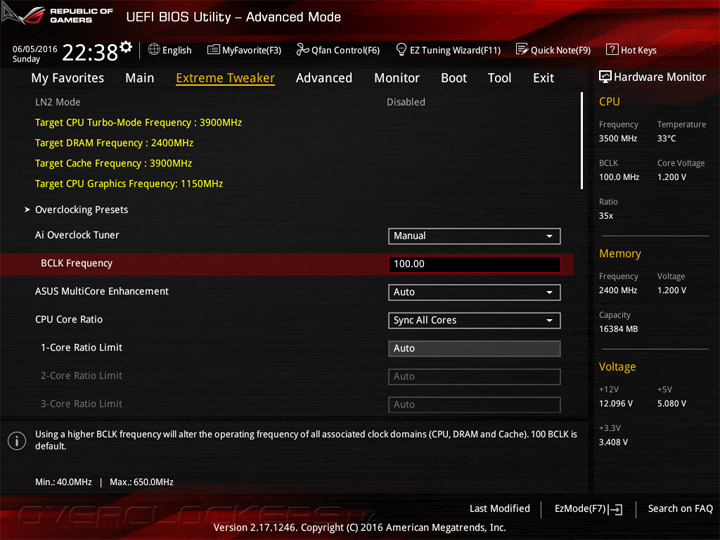

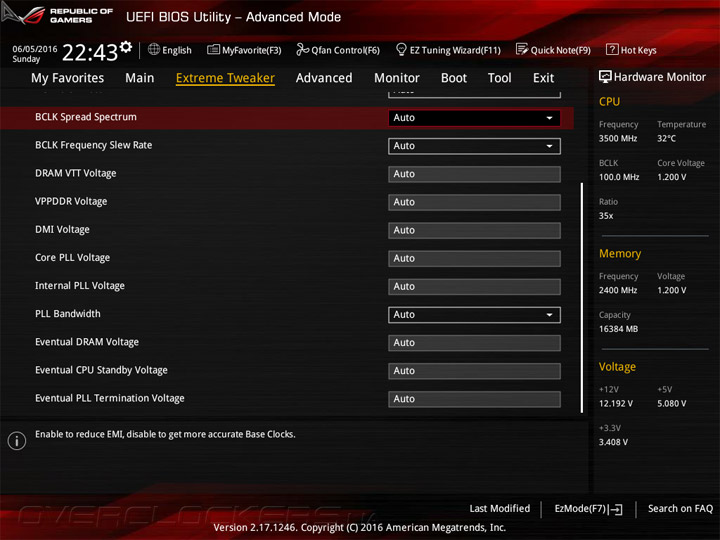

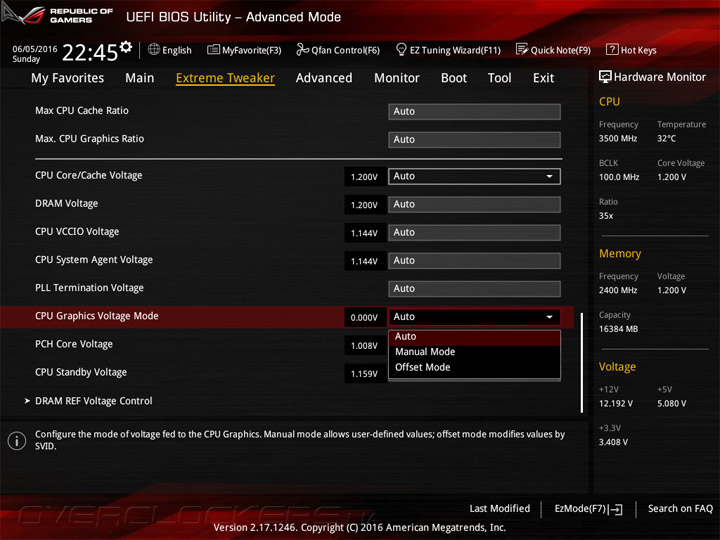

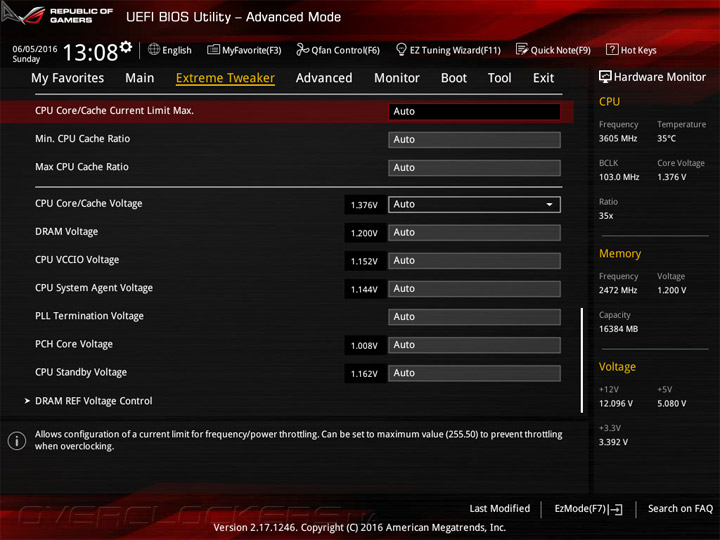

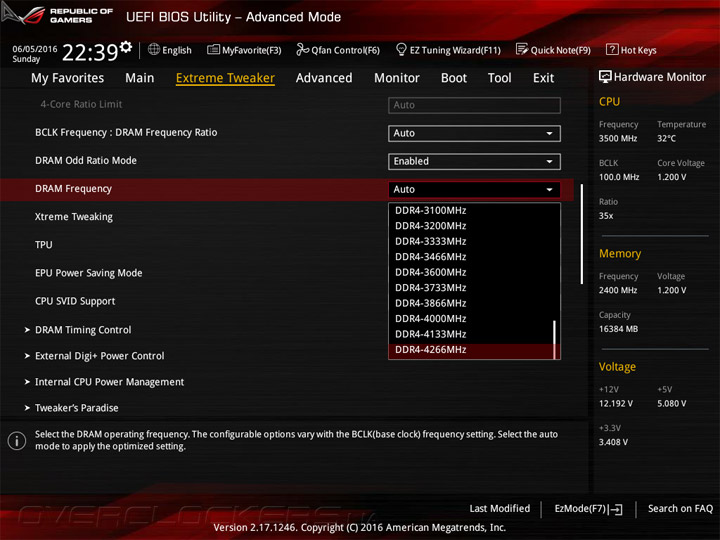

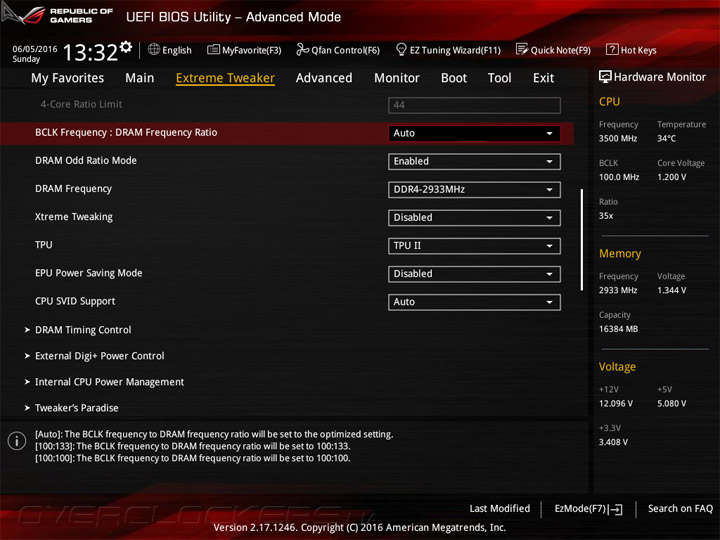

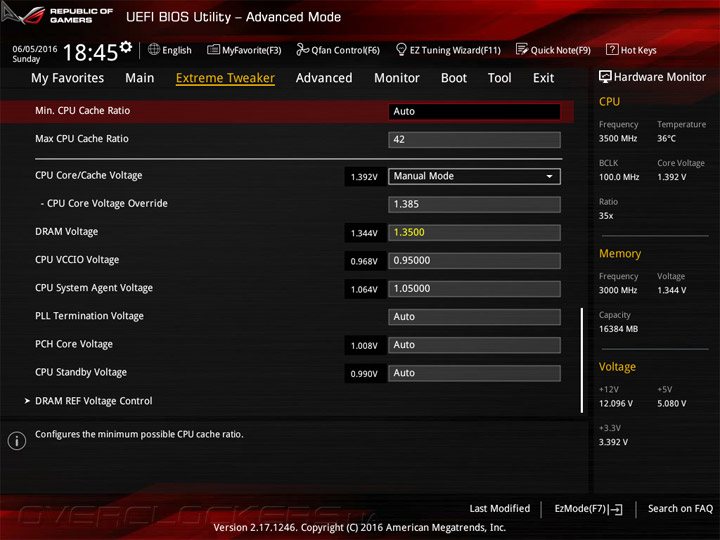

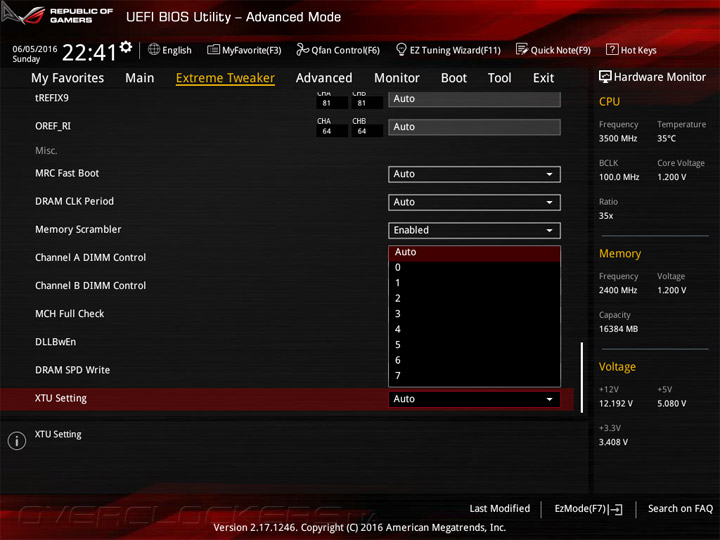

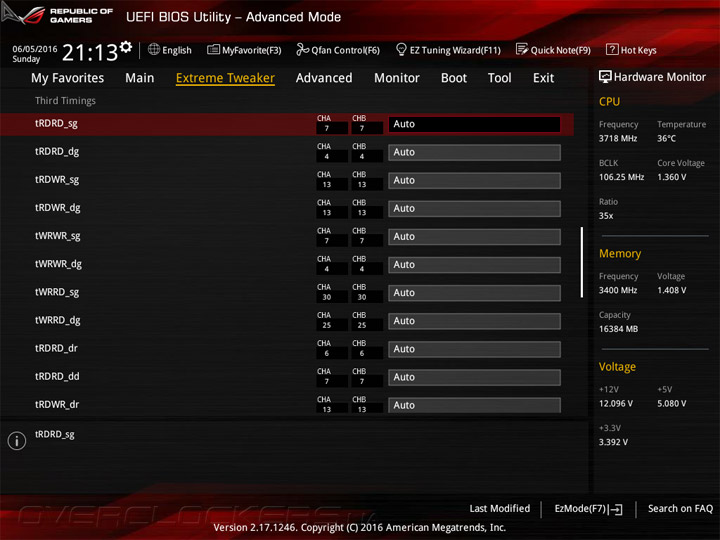

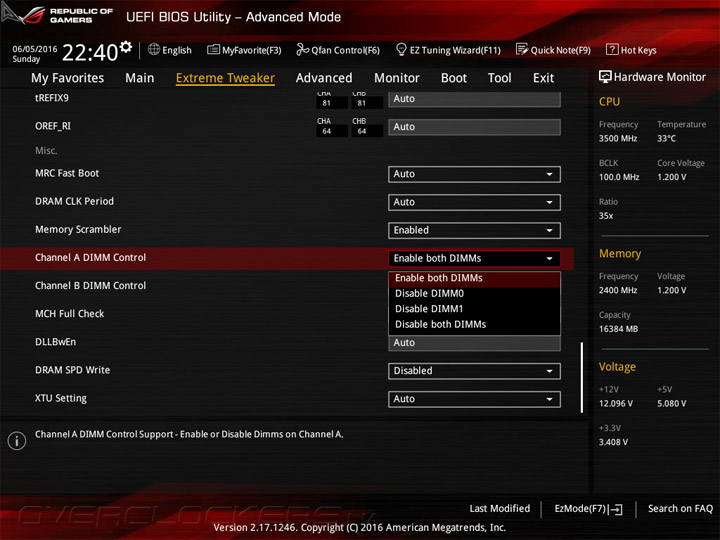

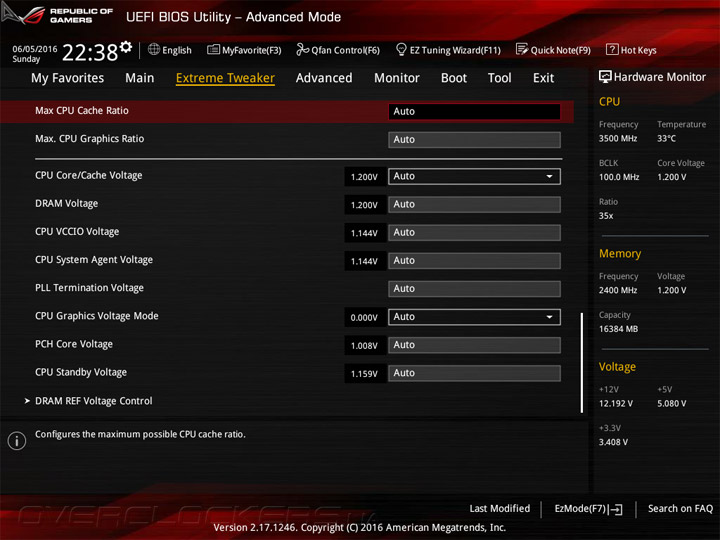

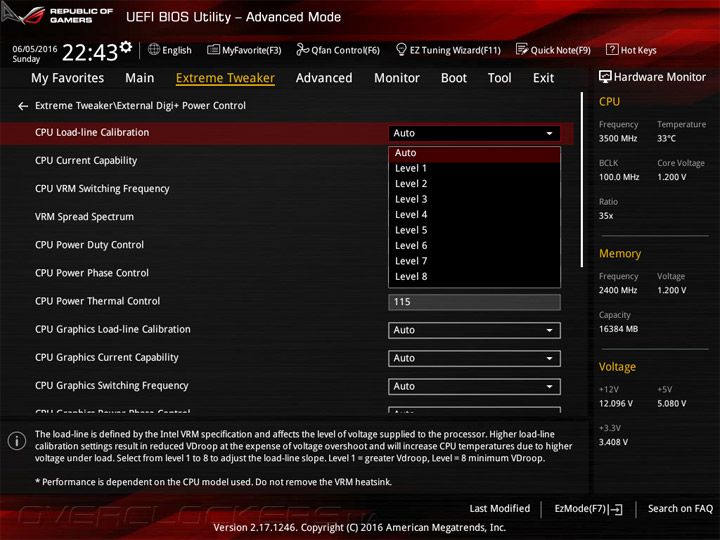

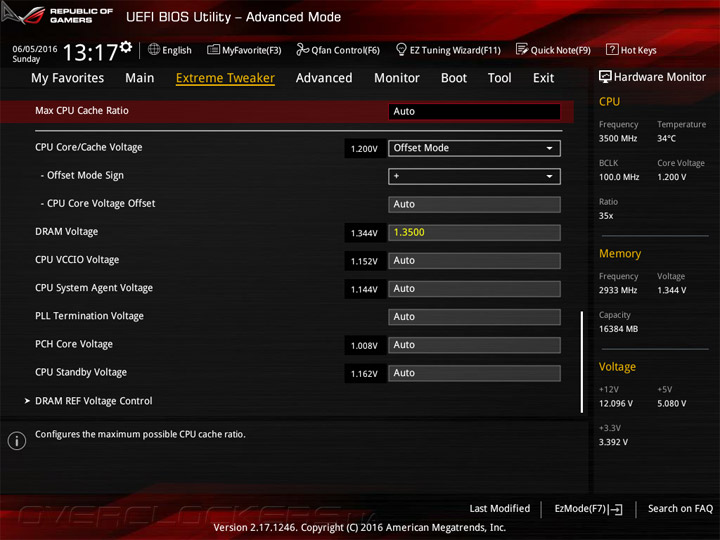

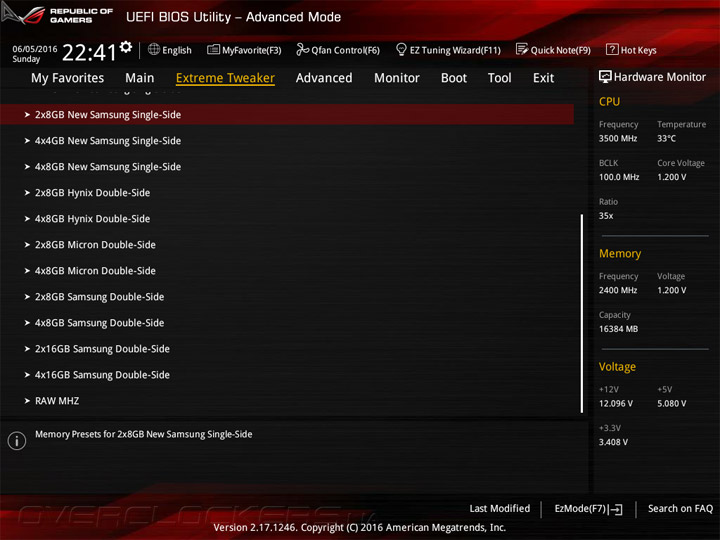

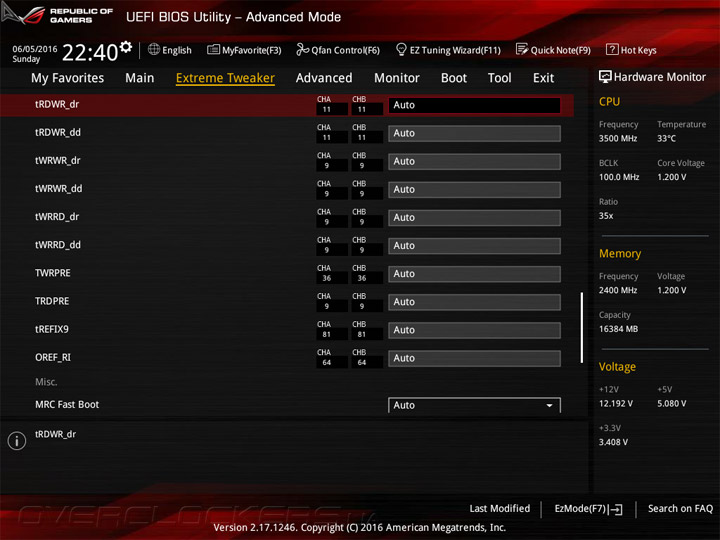

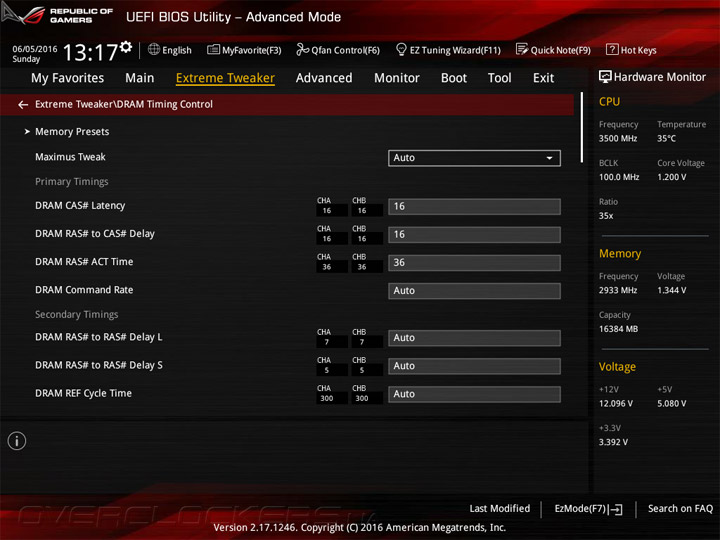

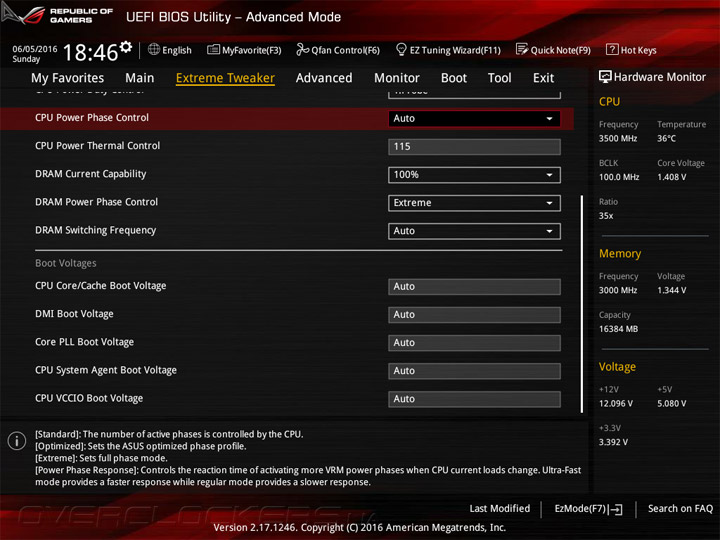

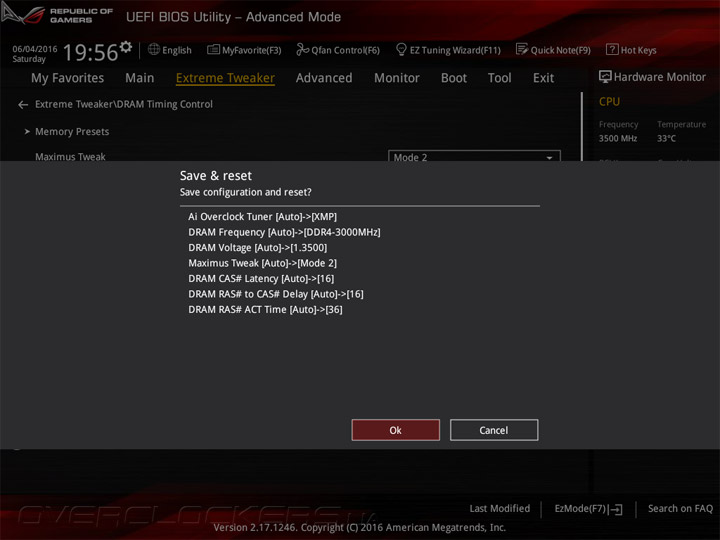

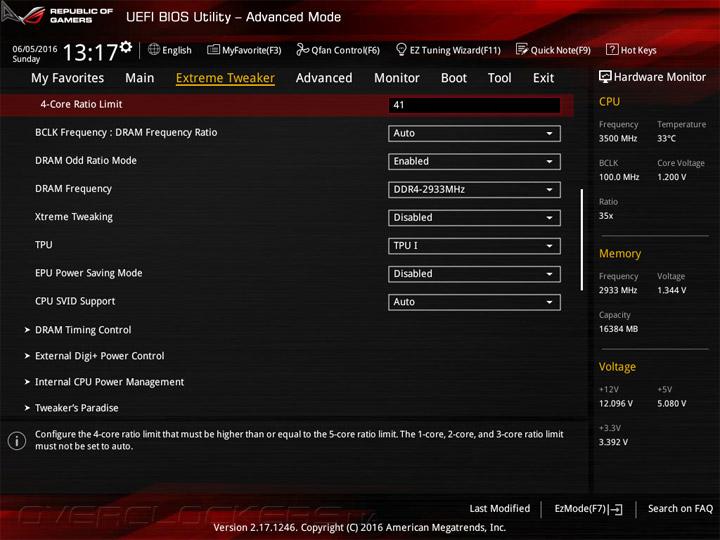

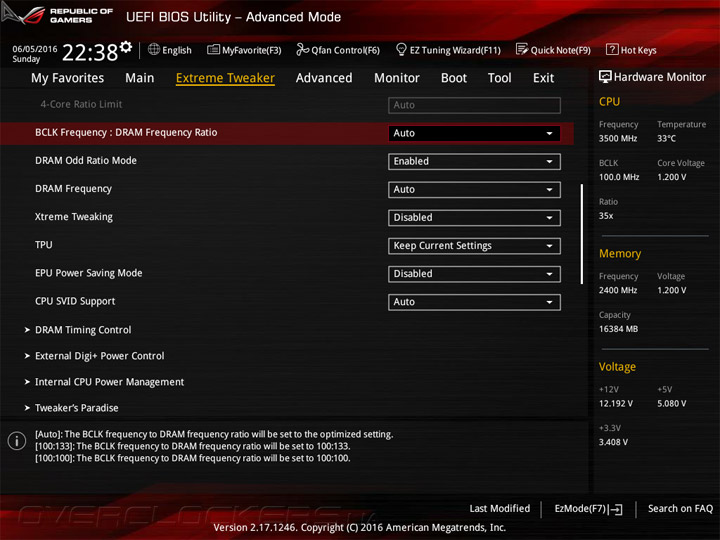

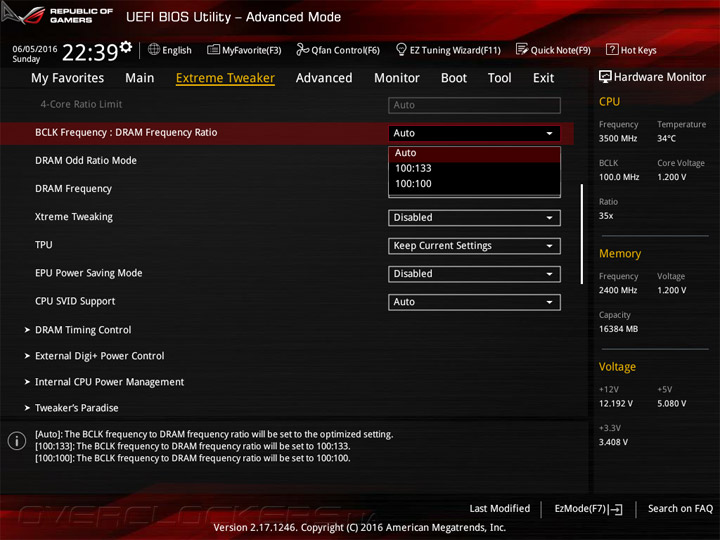

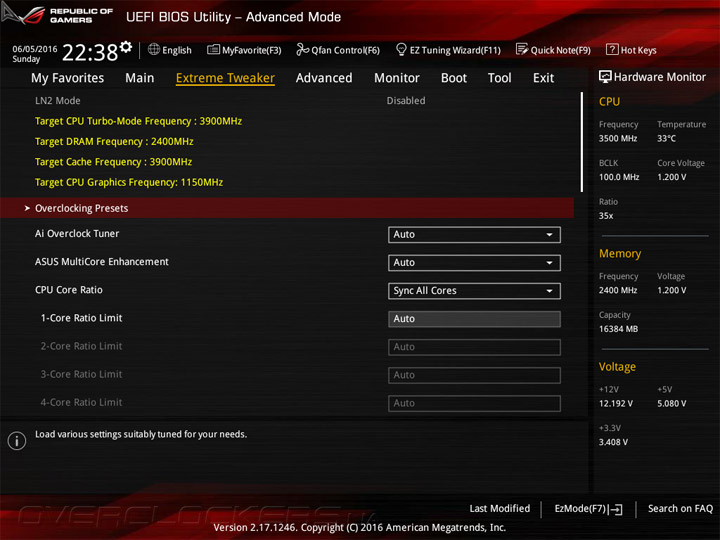

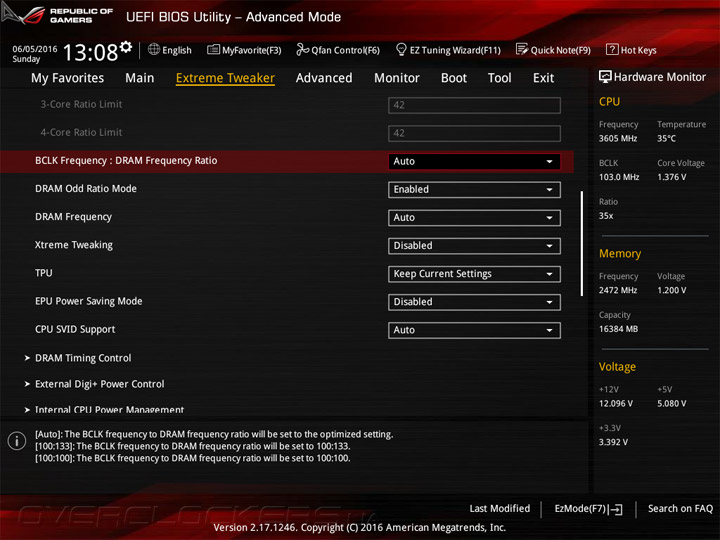

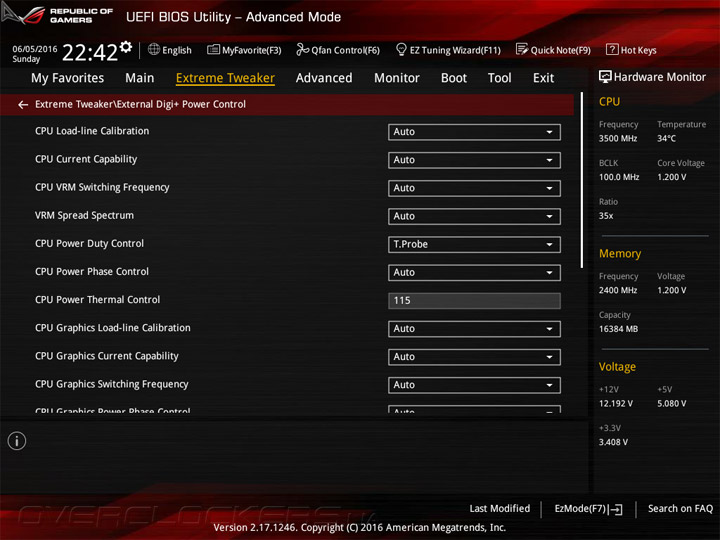

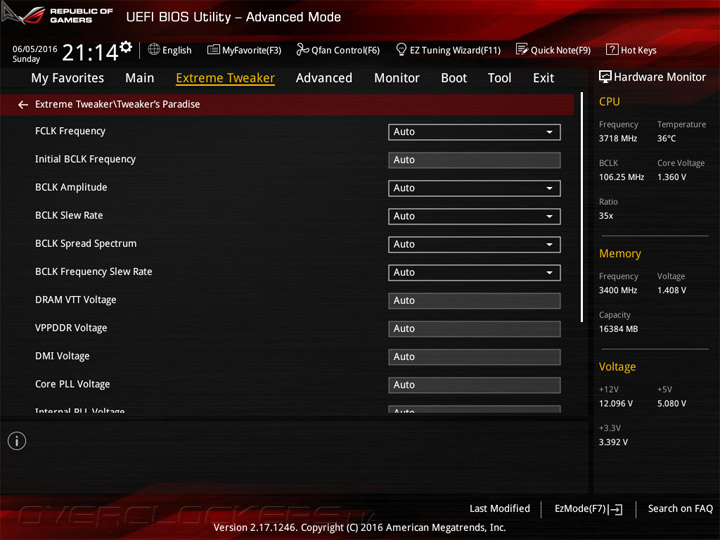

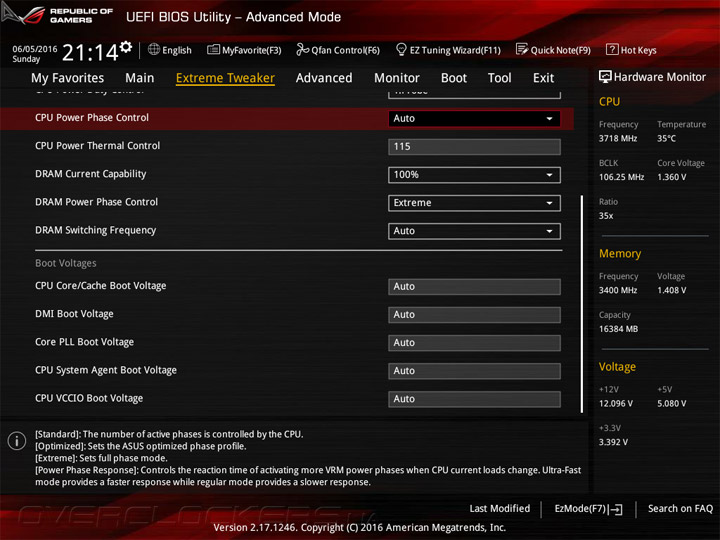

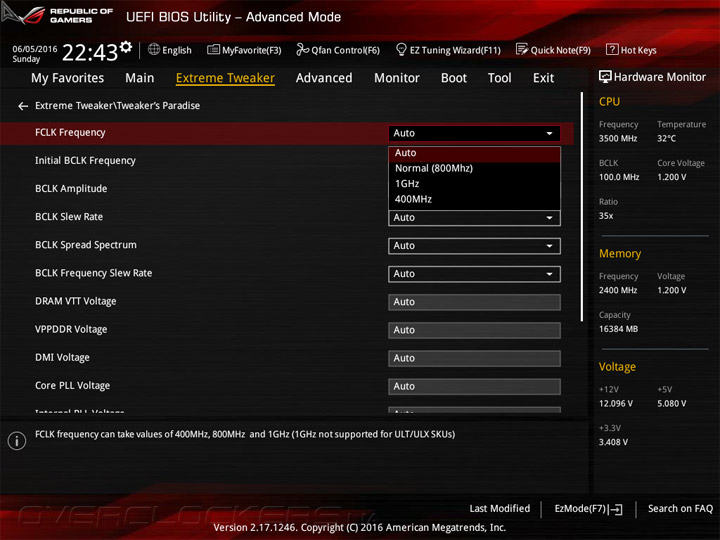

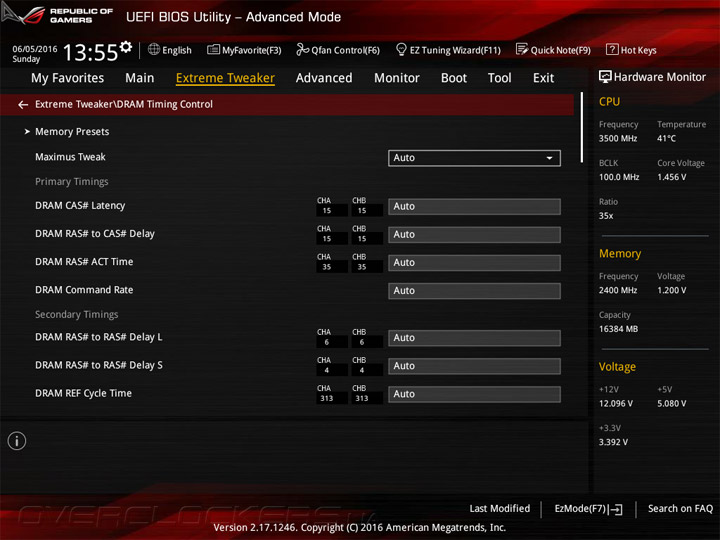

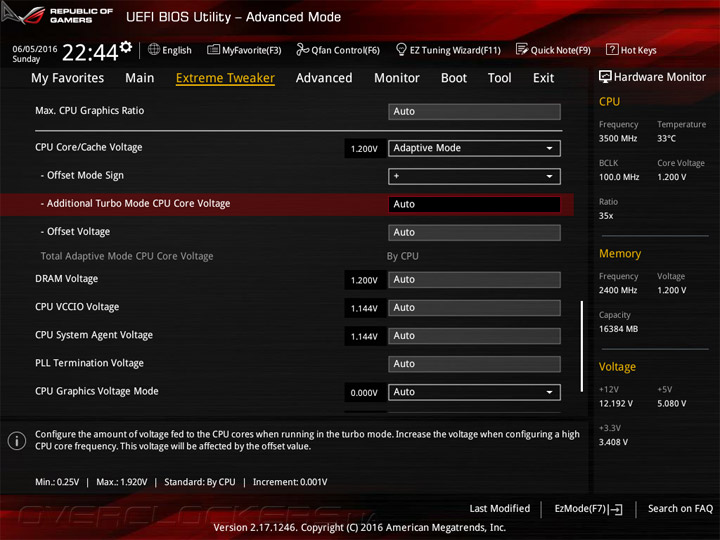

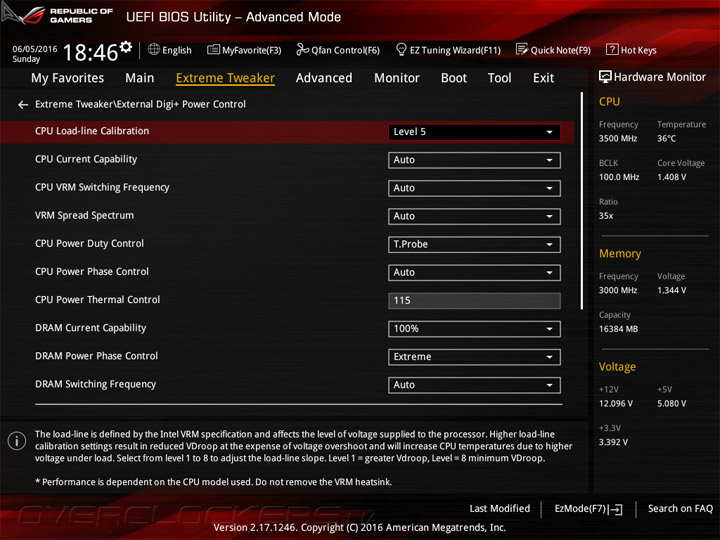

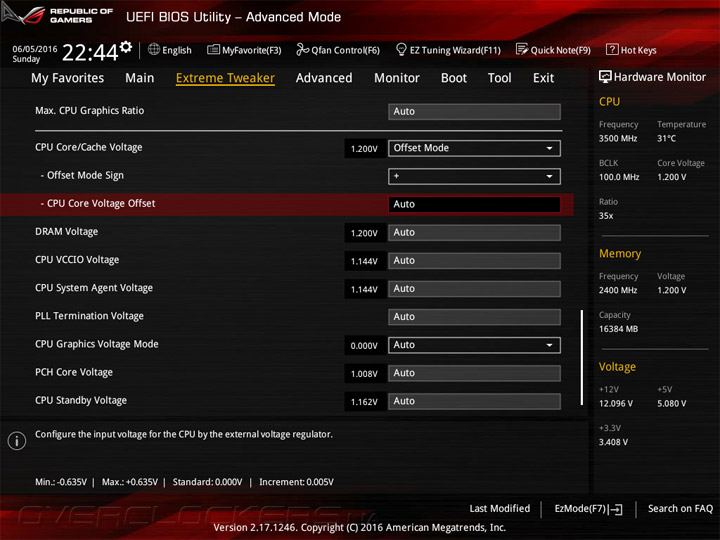

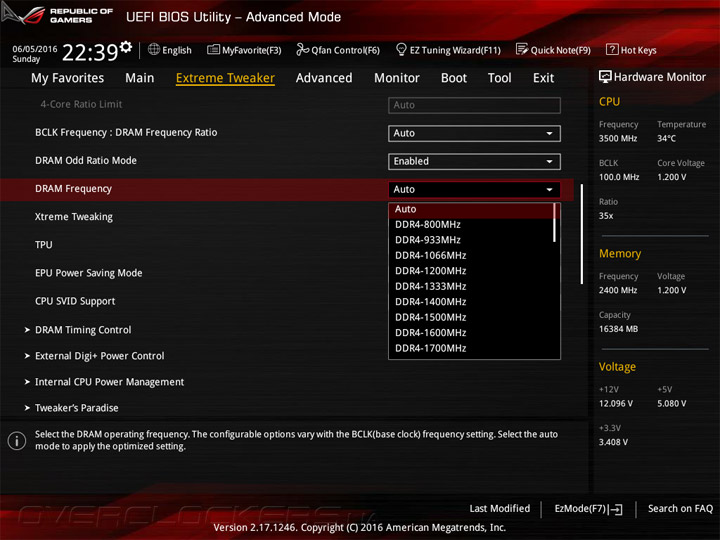

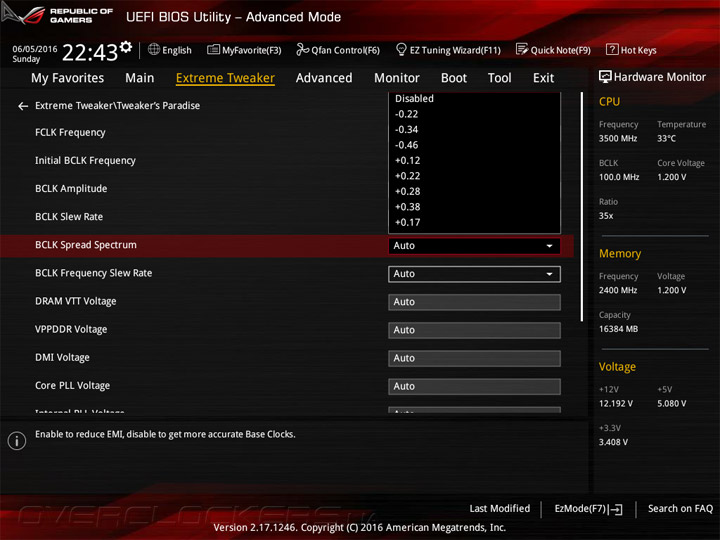

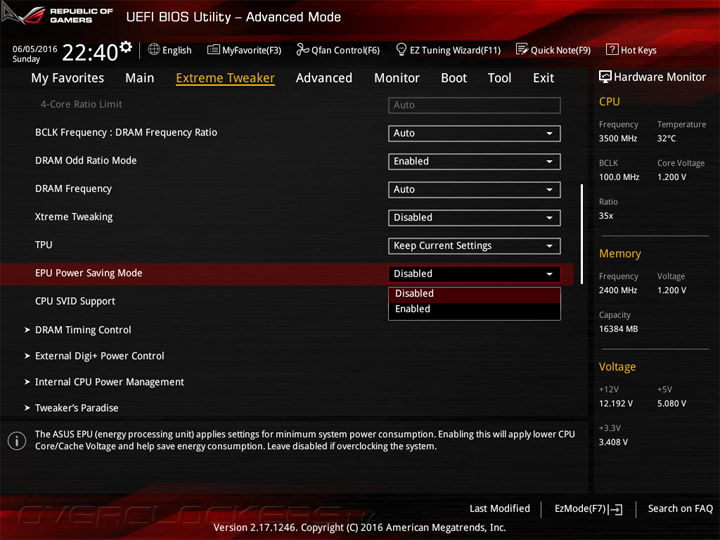

Наполнение главы Extreme Tweaker свойственно многим изделиям из серии ROG.

ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula

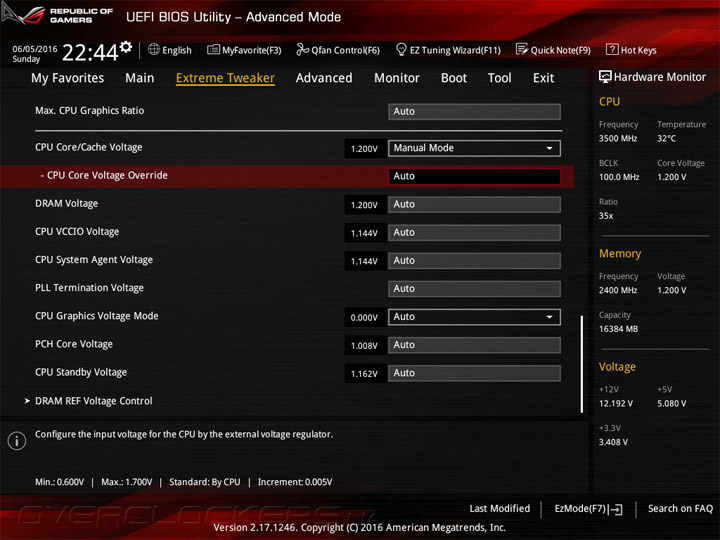

Основной набор возможностей собран в таблице. Значения относятся к обычному режиму эксплуатации, без активации LN2 Mode.

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 40–650 0,01…0,50
CPU Core Ratio (Multiplier) 8–83 1
CPU Load-line Calibration Auto/Level1…8 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–83 1
DRAM Frequency (МГц) 800–3200
800–4266
100
133
DRAM Voltage (B) 1,0–2,0 0,005
CPU System Agent Voltage (В) 0,7–1,8 0,0125
CPU VCCIO Voltage (В) 0,7–1,8 0,0125
PCH Core Voltage (В) 0,7–1,8 0,0125
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,6–1,7 0,005
CPU Graphics Voltage Offset (В) (+/–) 0,005–0,635 0,005

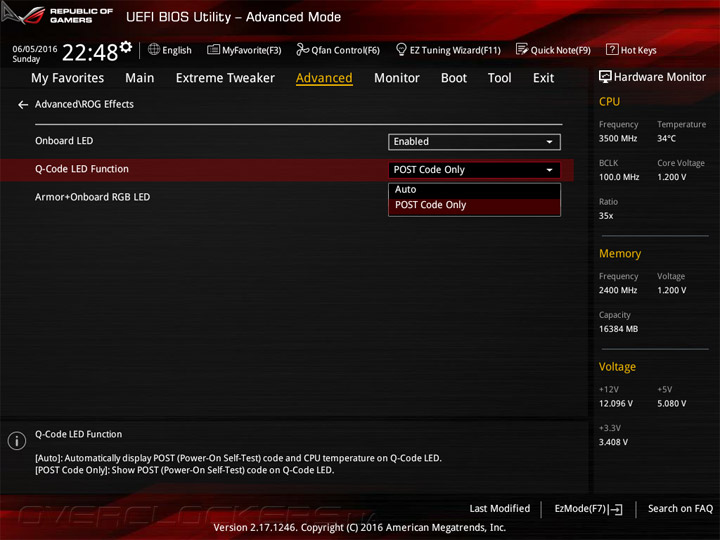

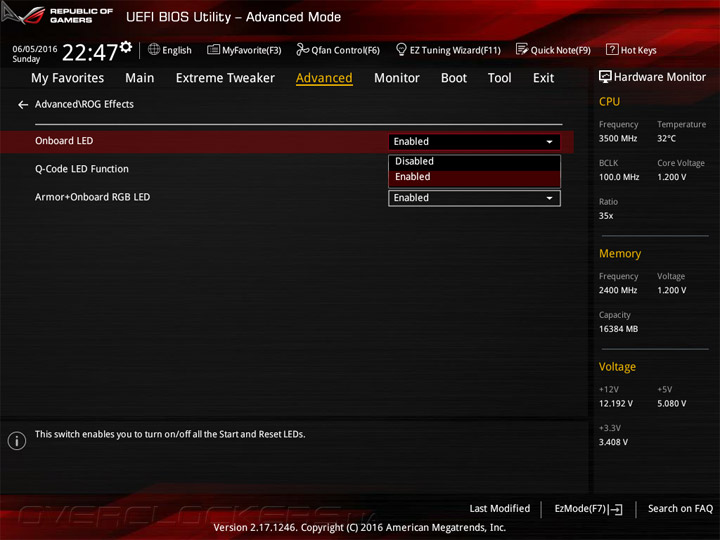

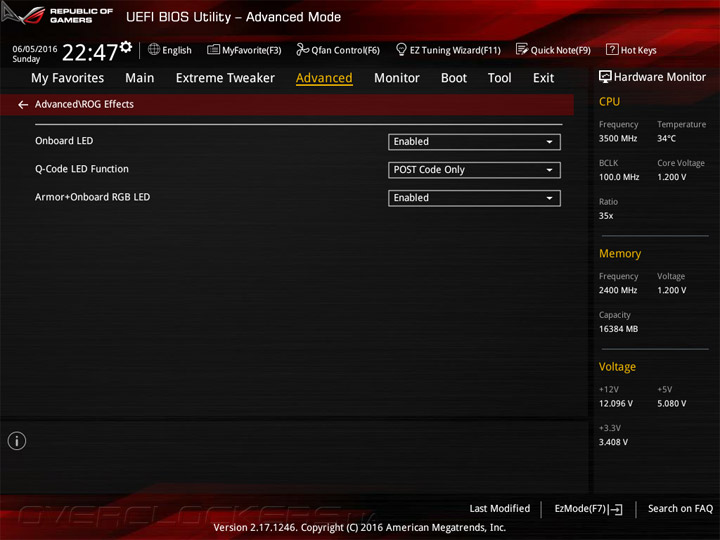

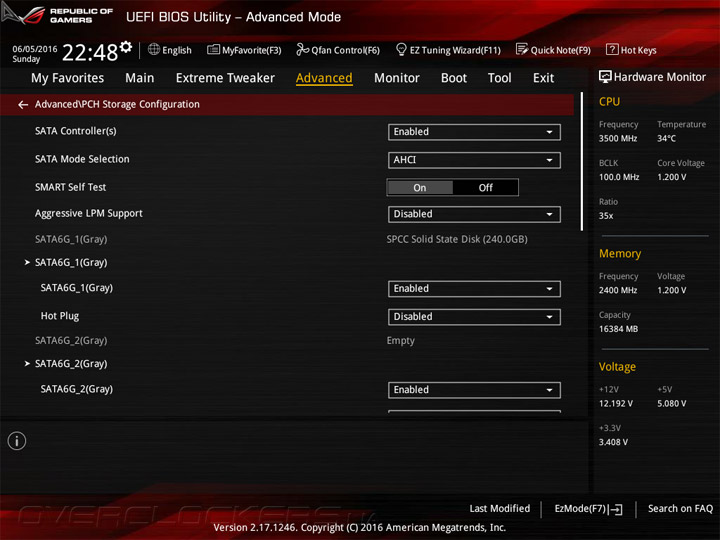

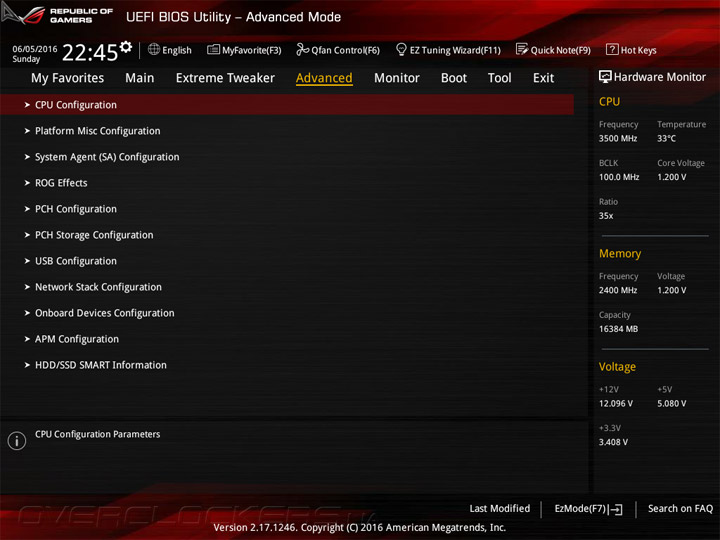

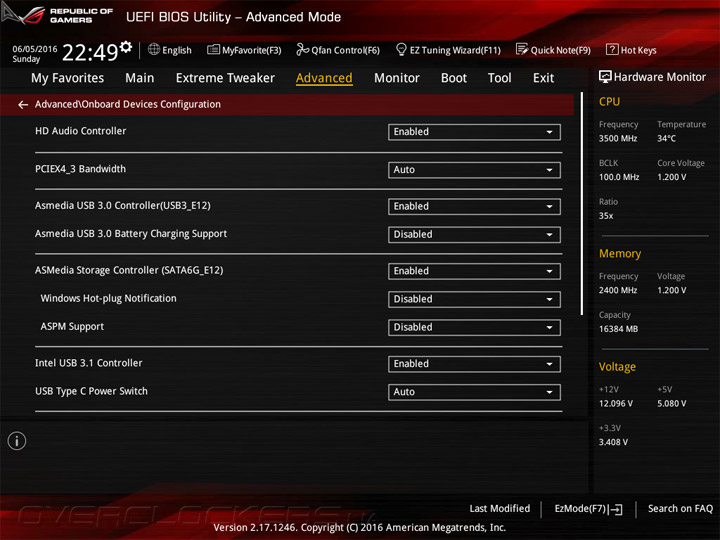

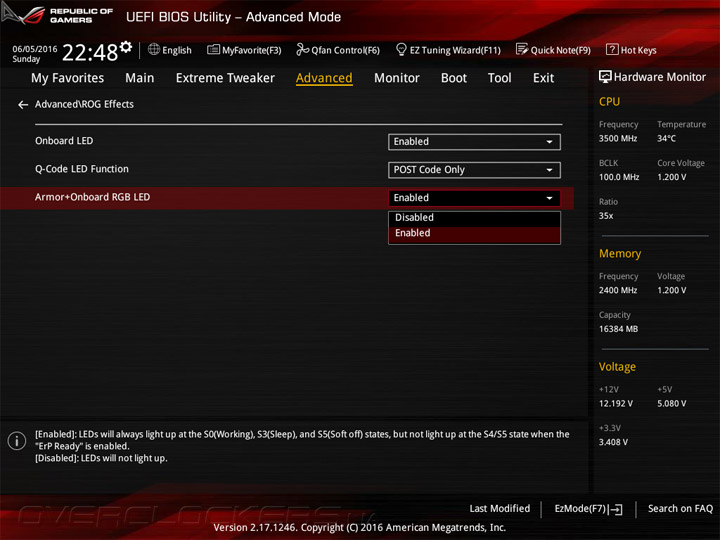

В среде UEFI управления подсветкой как такового нет, можно лишь деактивировать её использование.

ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula

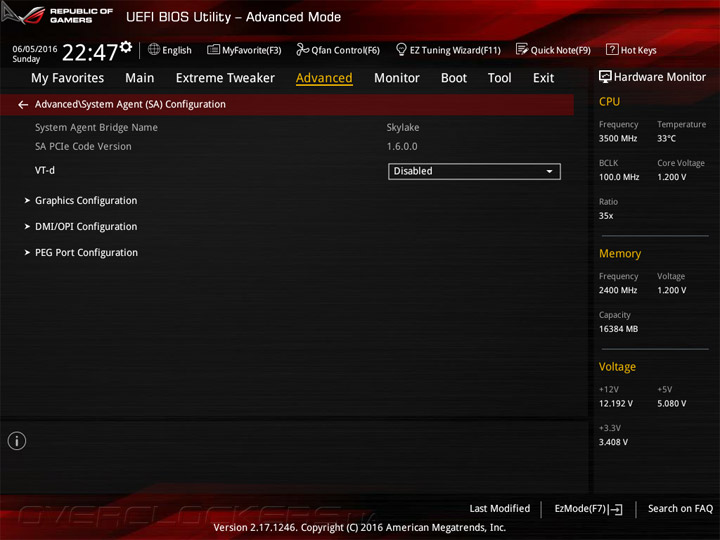

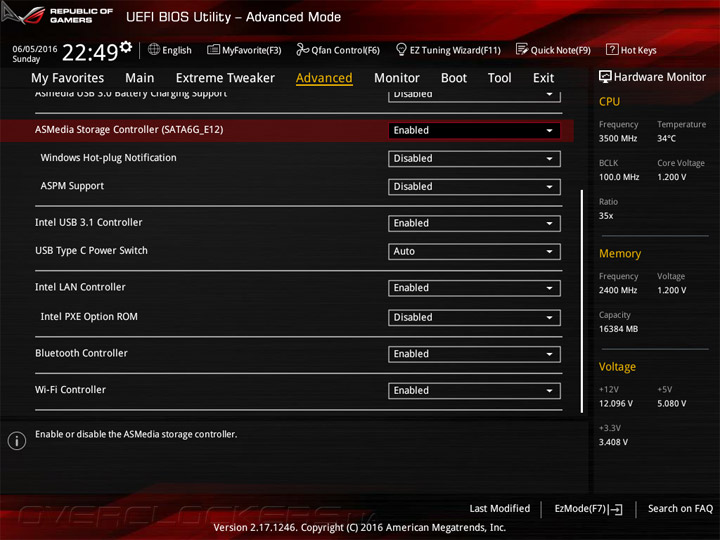

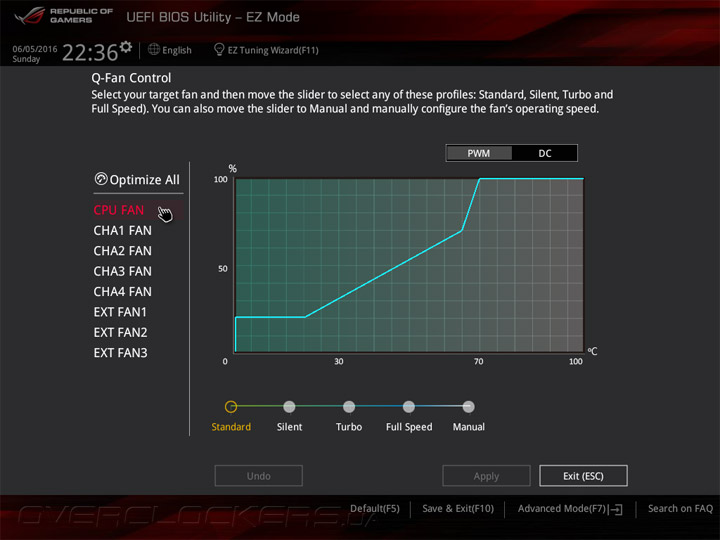

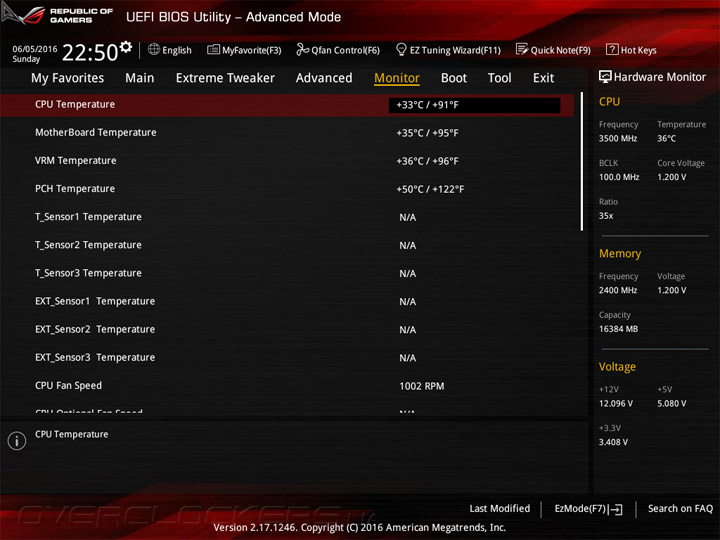

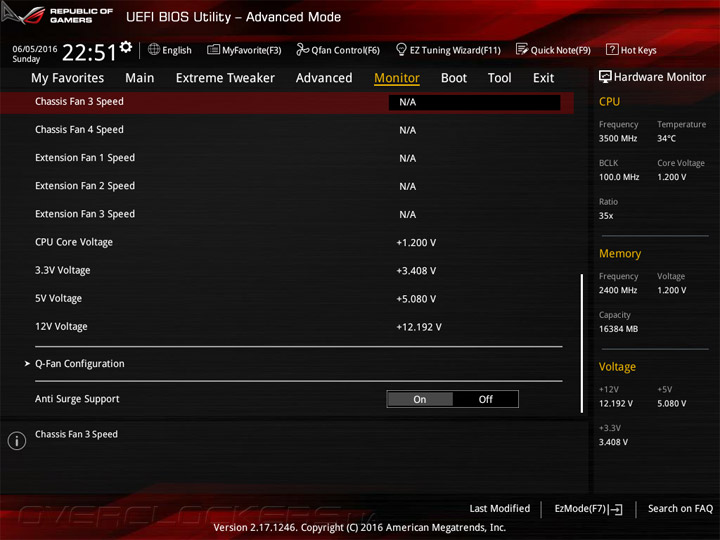

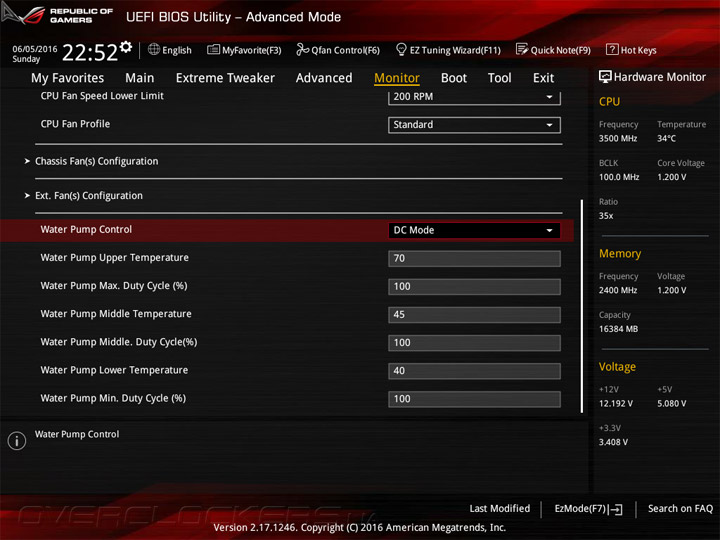

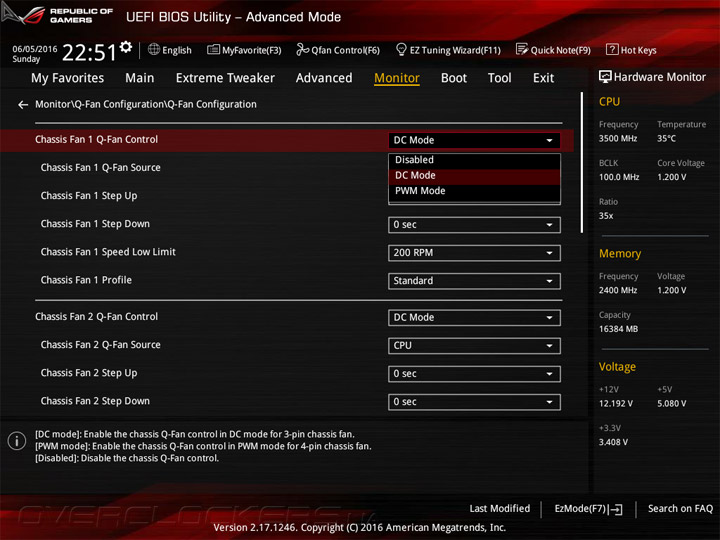

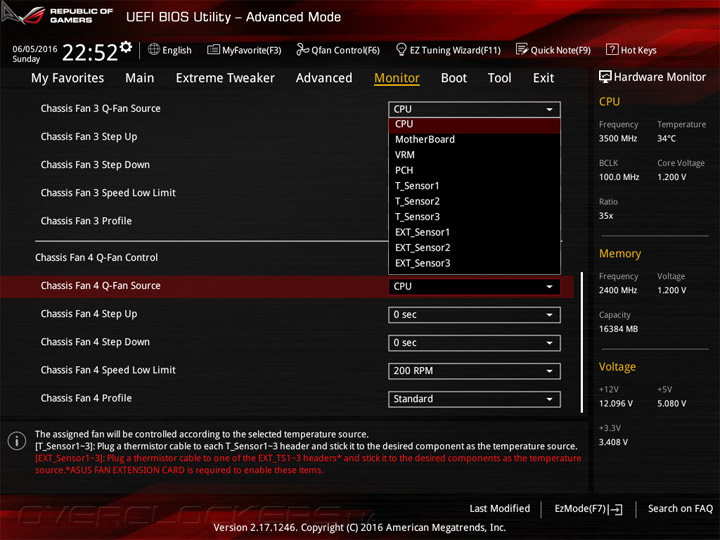

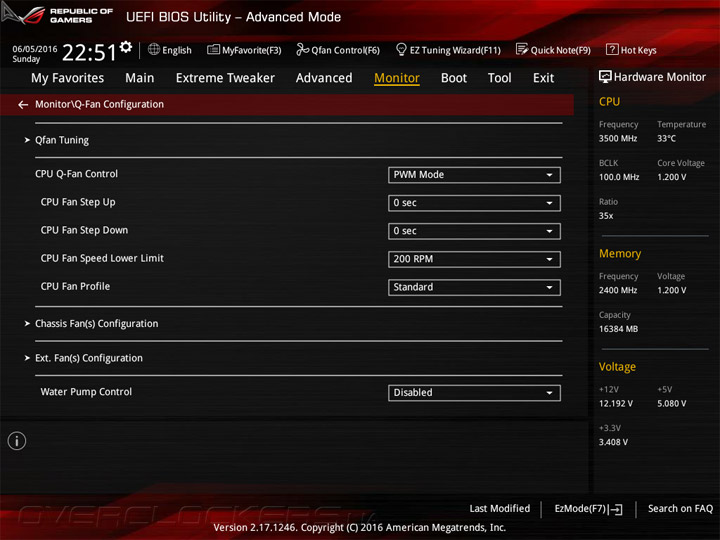

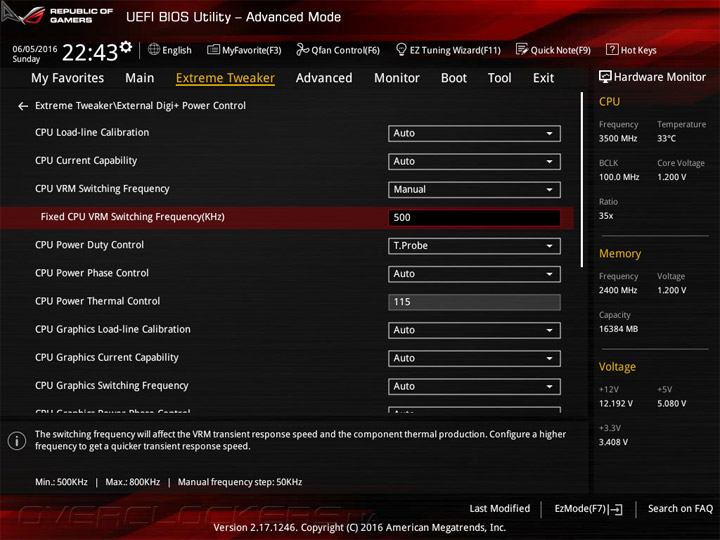

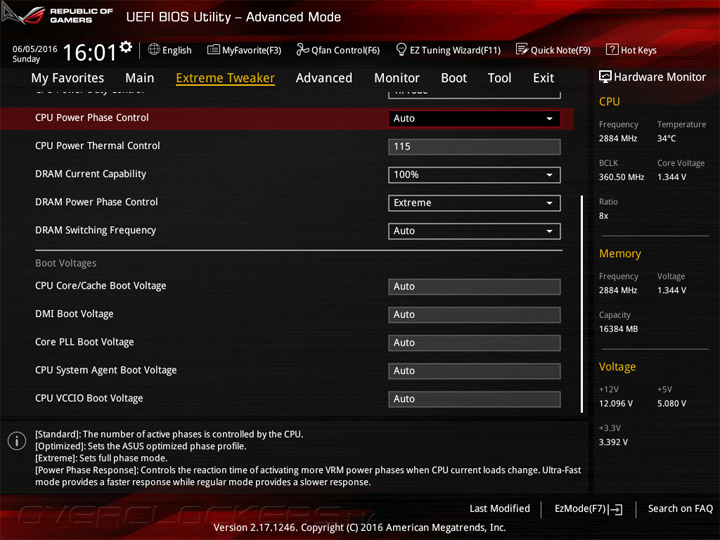

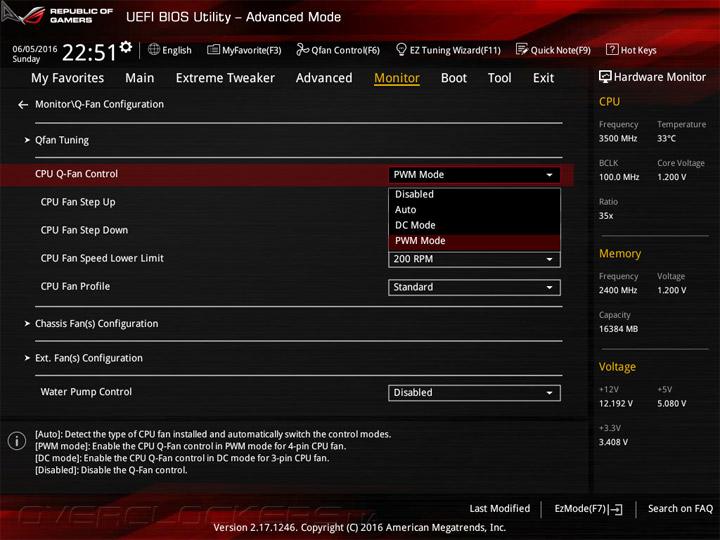

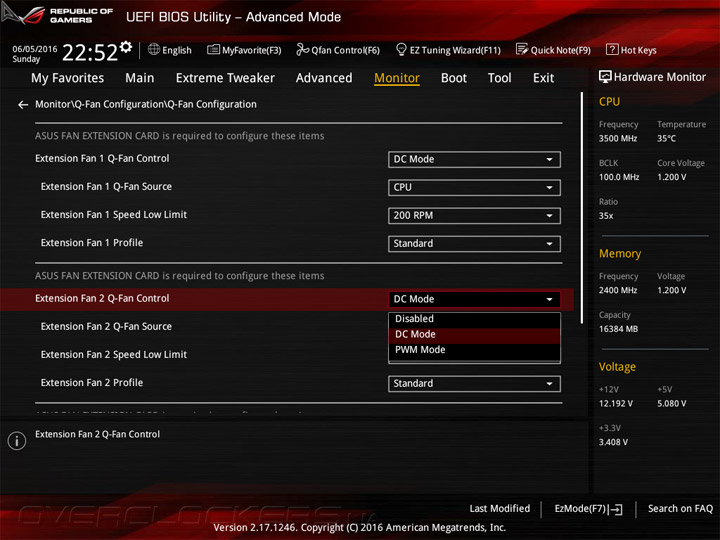

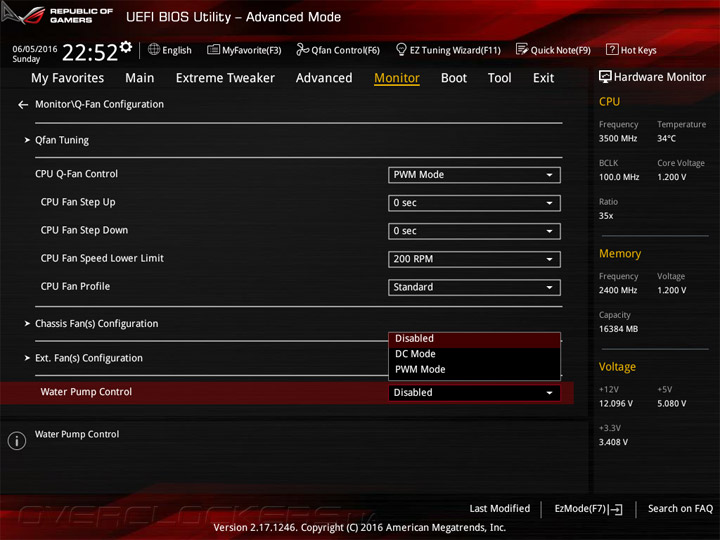

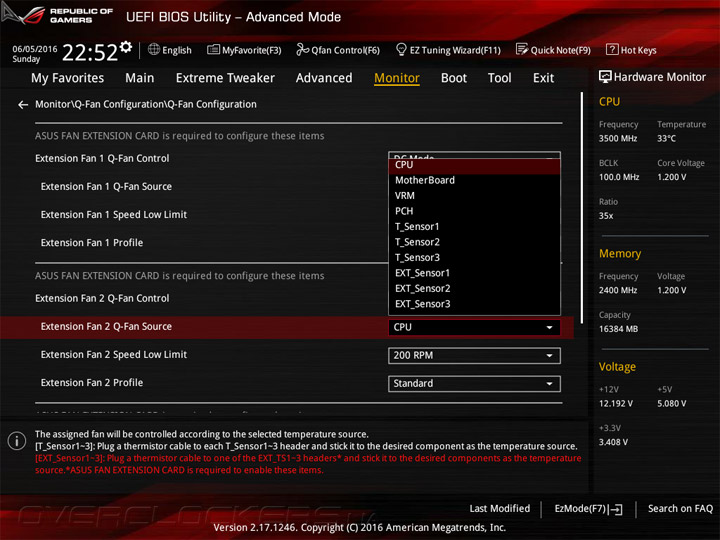

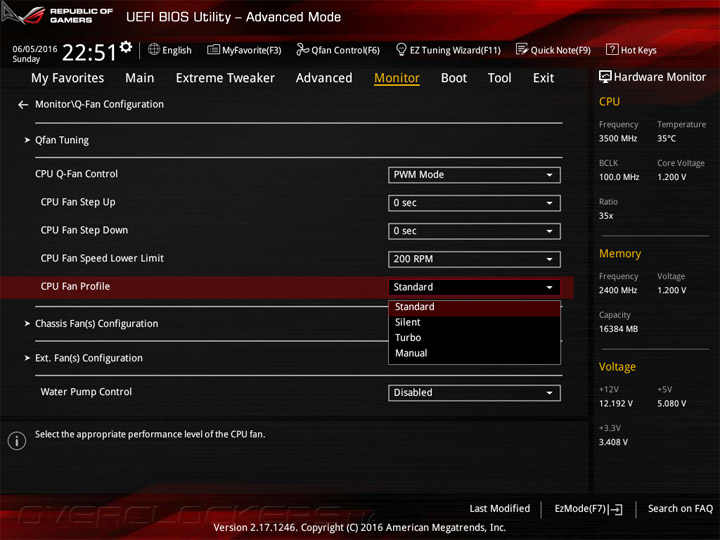

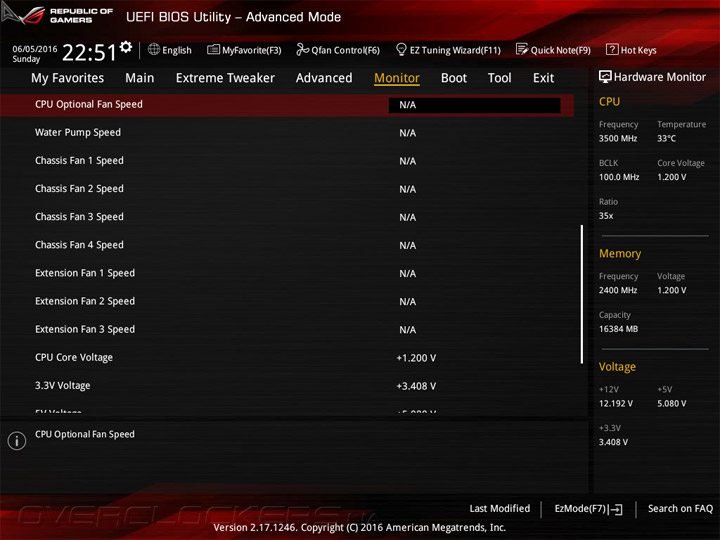

Системные вентиляторы могут использовать в роли опорной температуры четыре значения, в случае наличия внешних термодатчиков это число способно увеличиться ещё на три или даже шесть штук.

ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula

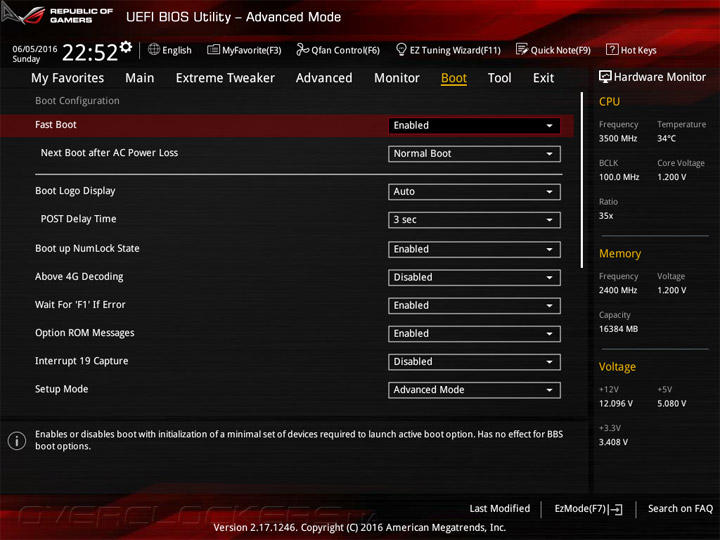

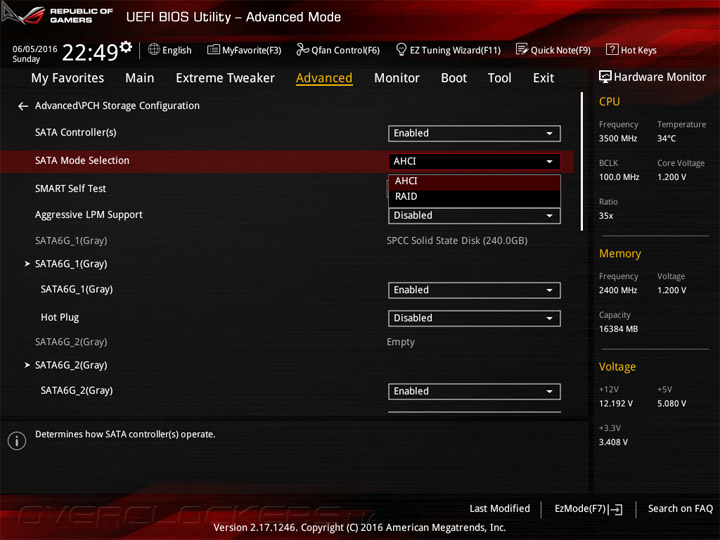

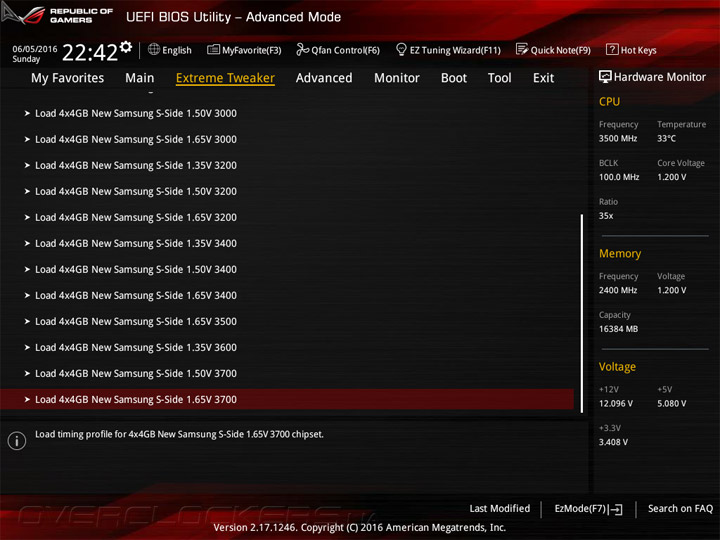

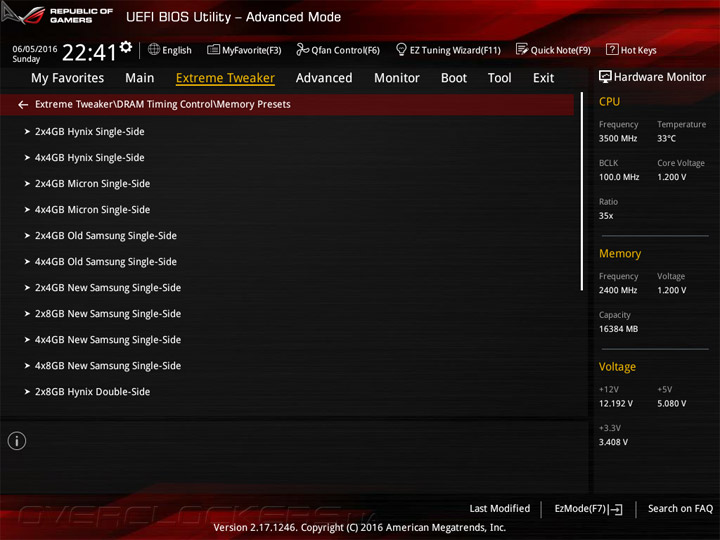

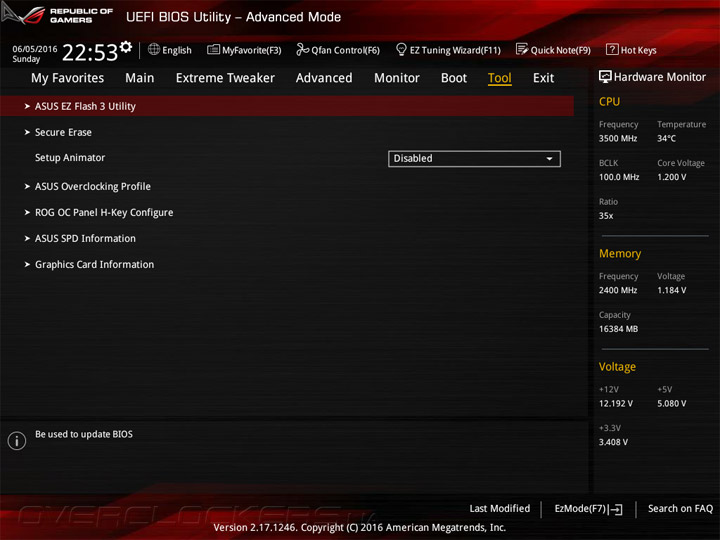

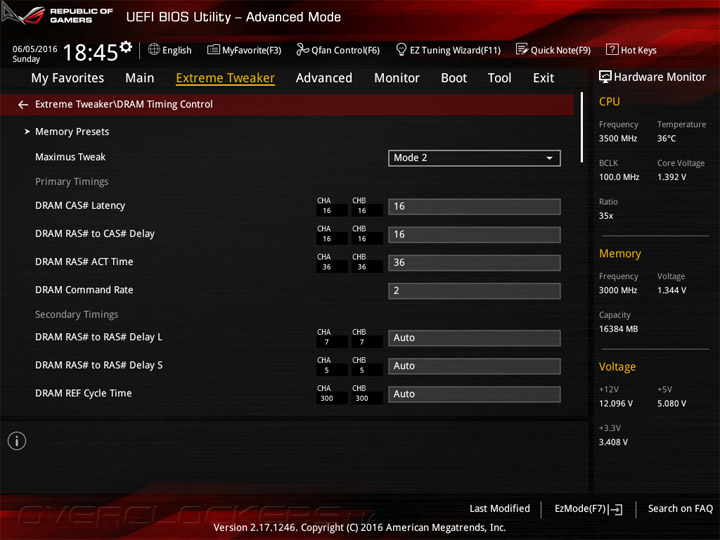

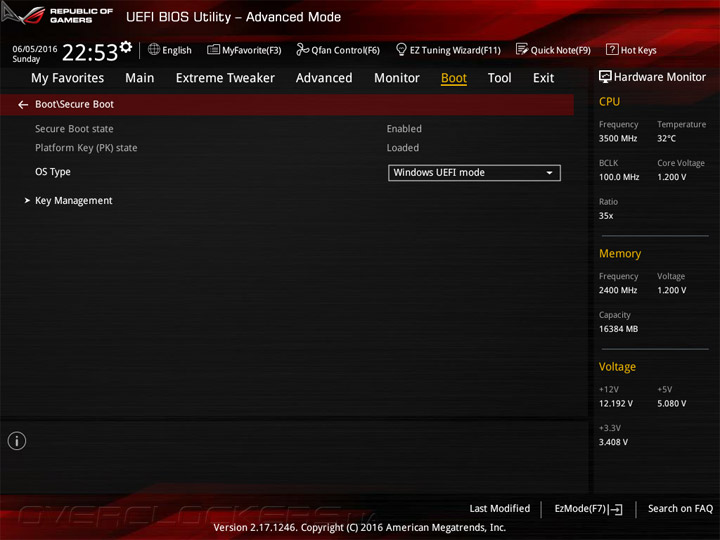

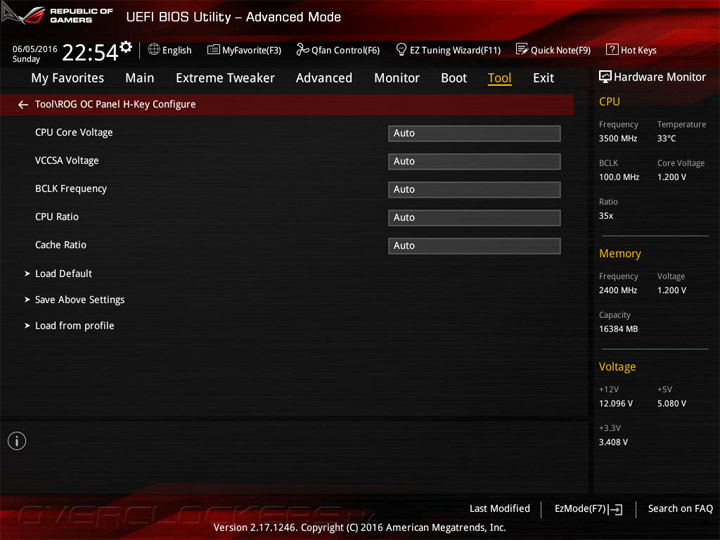

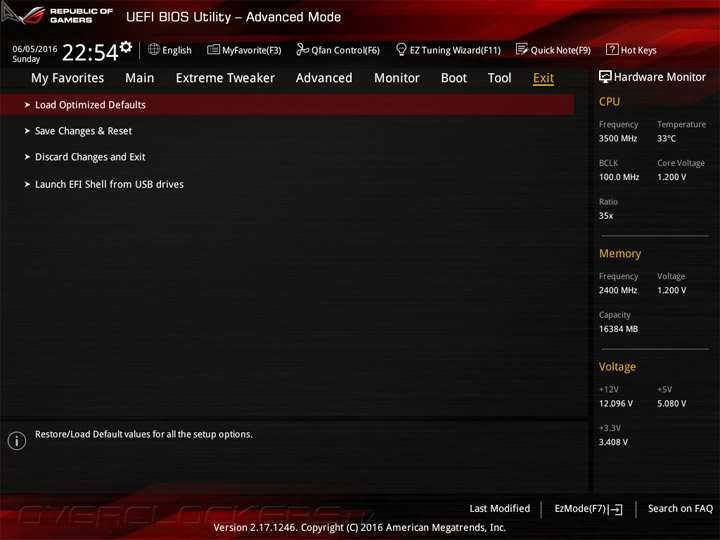

В наличии множество вспомогательных средств. Присутствуют профили для сохранения конфигураций системы, утилиты для отображения информации о модулях памяти и используемых видеоадаптерах, имеется и пункт по настройке порта H-Key, заготовленного для подключения OC Panel.

ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula

Комплектное ПО

Состав утилит полностью повторяет комплектный для платы ASUS Maximus VIII Extreme.

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger+, Dual Intelligent Processors 5, EZ Update, Mobo Connect, PC Cleaner, Push Notice, System Information, USB 3 Boost, USB BIOS Flashback, WiFi Engine), Boot Setting, HyStream, Lighting Control, KeyBotII, Mem TweakIt, PC Diagnostics, Product Registration Program, RAMCACHE, RAMDisk, ROG Connect Plus
Звуковое Sonic Studio II
Сетевое GameFirst IV, HomeCloud, Media Streamer, Overwolf, WebStorage, Wi-Fi GO!
Дополнительное DAEMON Tools Pro, ROG CPU-Z

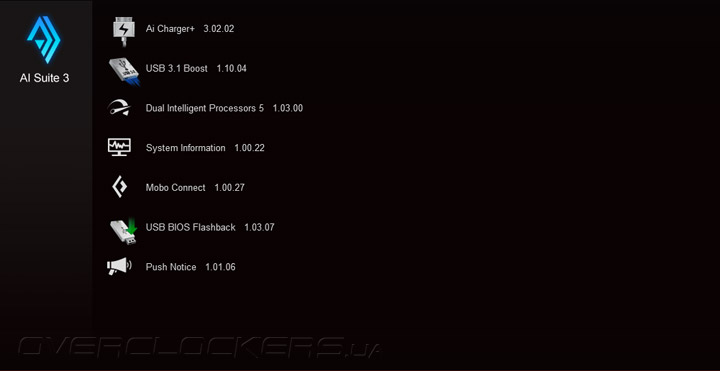

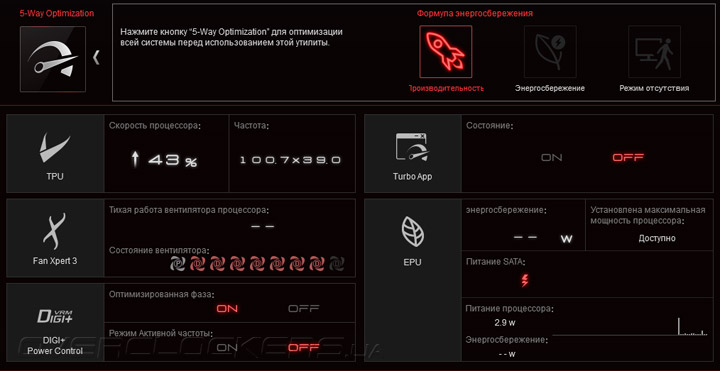

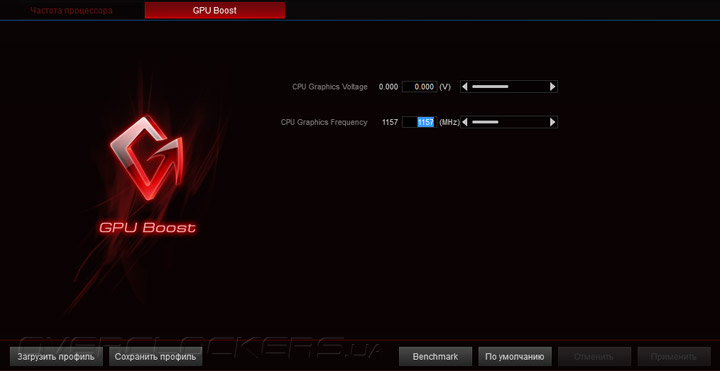

AI Suite 3 включает множество вспомогательных фирменных утилит. Мастером настройки системы служит Dual Intelligent Processors 5. Одним из наиболее полезных компонентов является Fan Xpert 3.

ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula

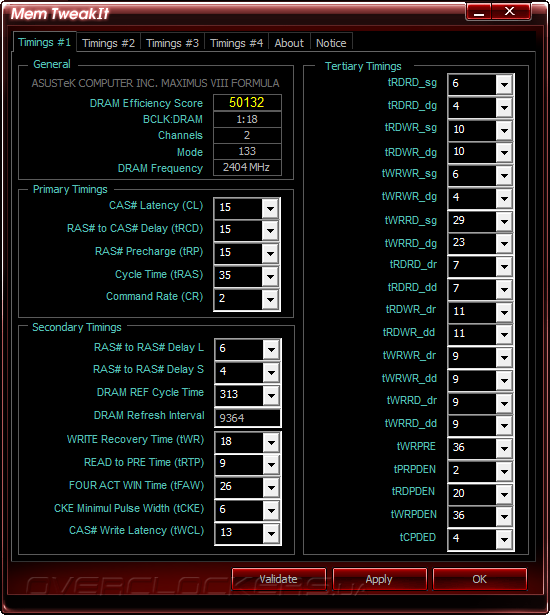

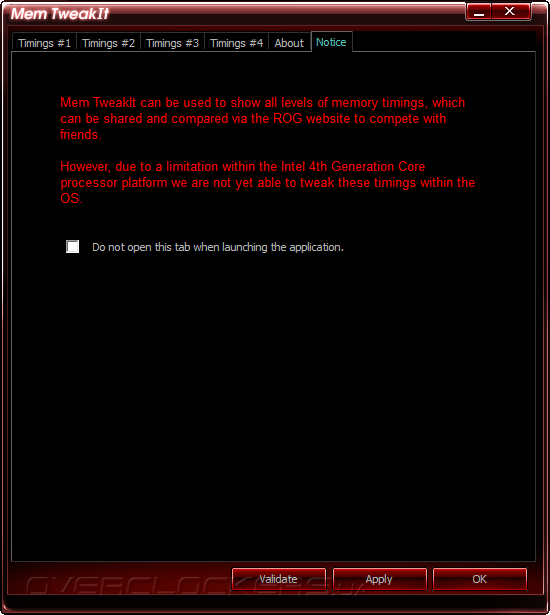

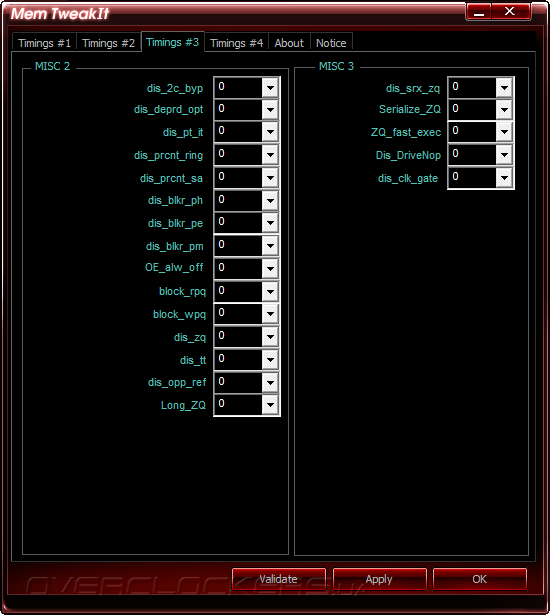

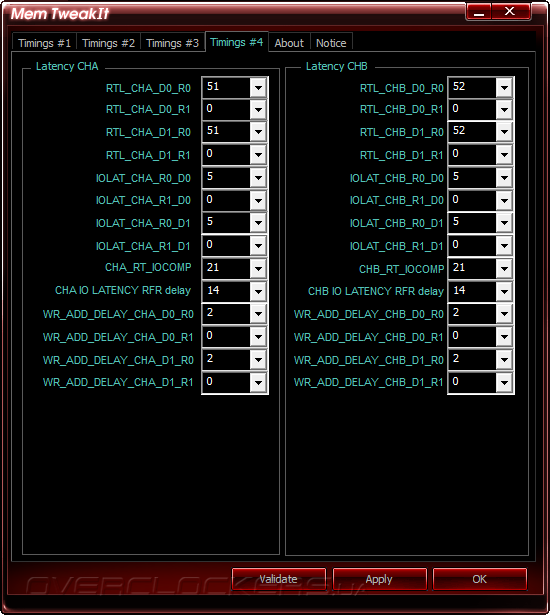

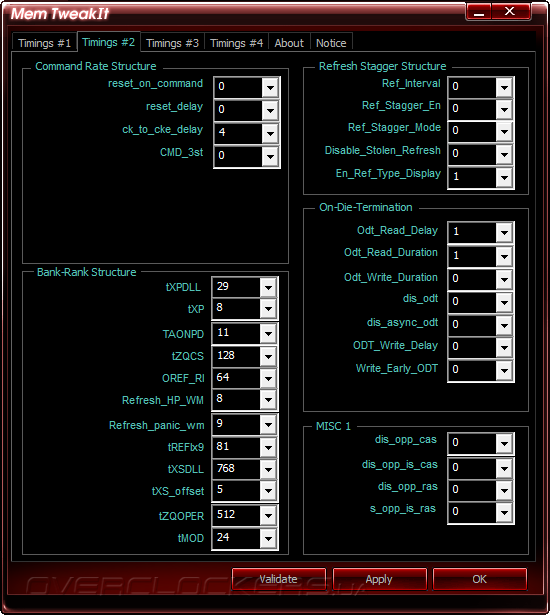

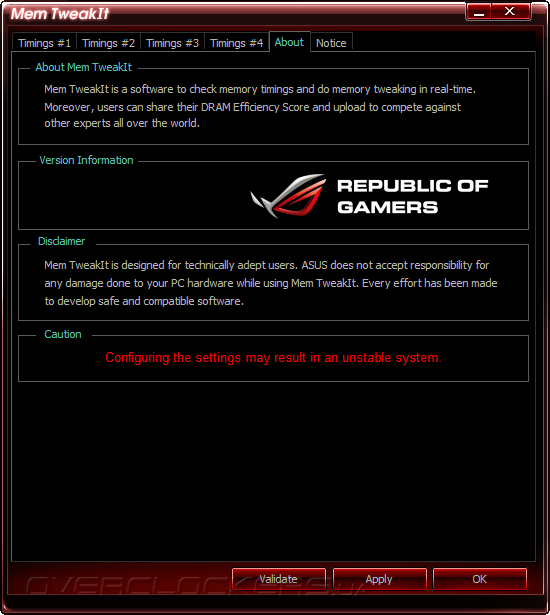

Фирменный комплекс MemTweakIt позволит проанализировать глубокие настройки подсистемы памяти.

ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula

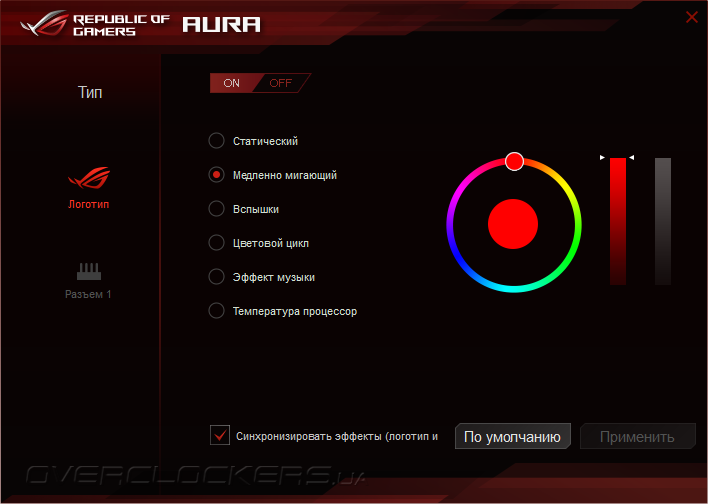

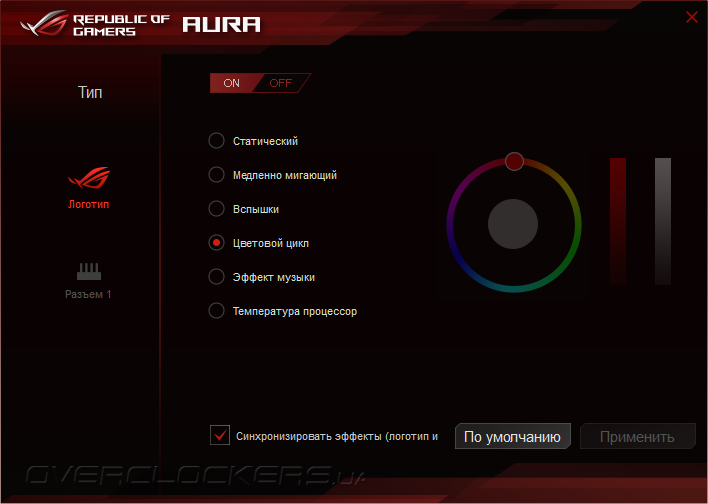

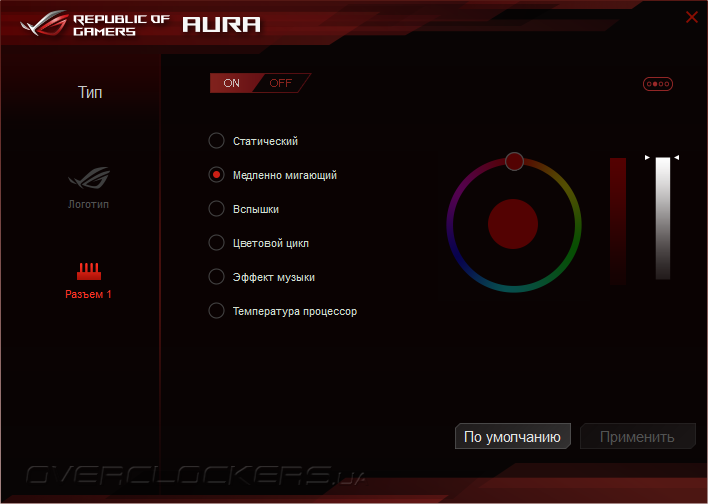

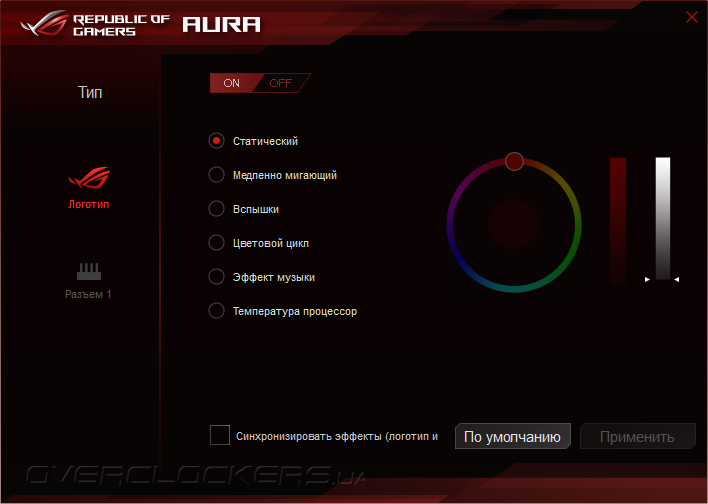

Система подсветки настраивается при помощи Lighting Control — ROG Aura. Предусмотрен режим единой схемы работы имеющейся на борту иллюминации и подключаемой внешней. Различные эффекты имеют разную степень глубины их настройки.

ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula

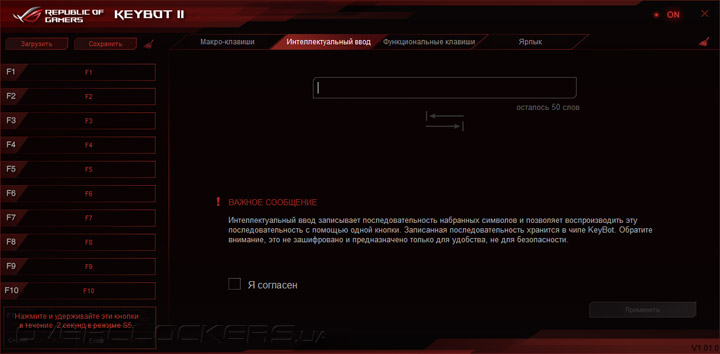

В наличии утилита Keybot II, позволяющая расширить спектр использования обычной клавиатуры с типом подключения USB.

ASUS Maximus VIII Formula

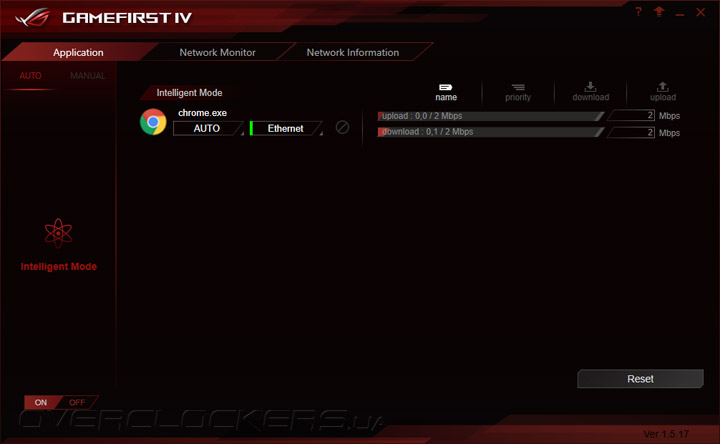

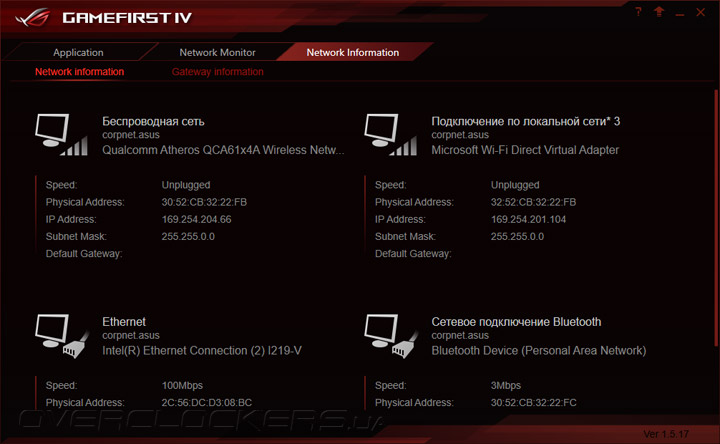

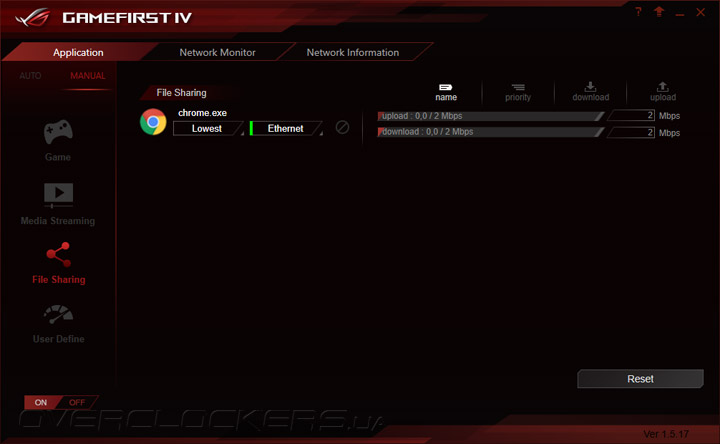

Обновлённая до четвёртой версии GameFirst получила интеллектуальный режим работы, фактически теперь никаких настроек от пользователя не требуется вовсе.

ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula

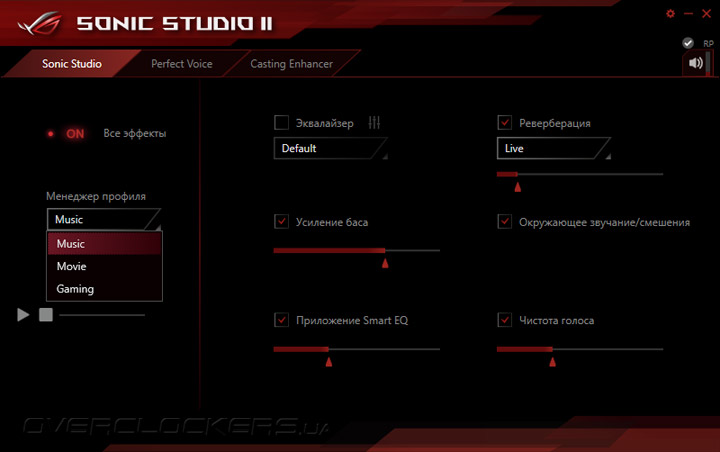

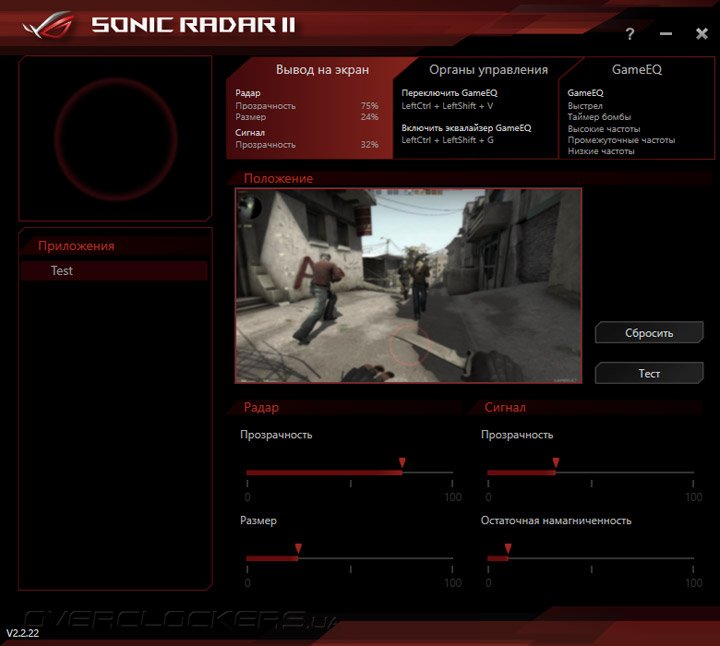

Звуковая система базируется на чипе ALC1150 от Realtek, имеющим собственный фирменный конфигуратор для проведения настроек. Состав расширен за счёт комплекса Sonic Studio второго поколения, туда входит давно известный по продуктам ASUS Sonic Radar.

ASUS Maximus VIII FormulaASUS Maximus VIII Formula

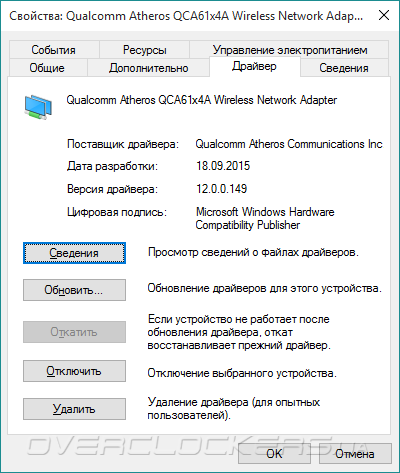

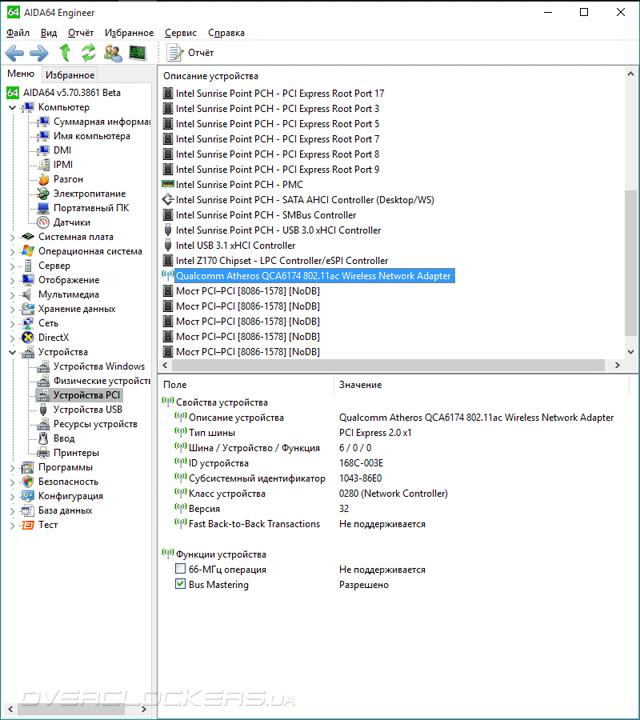

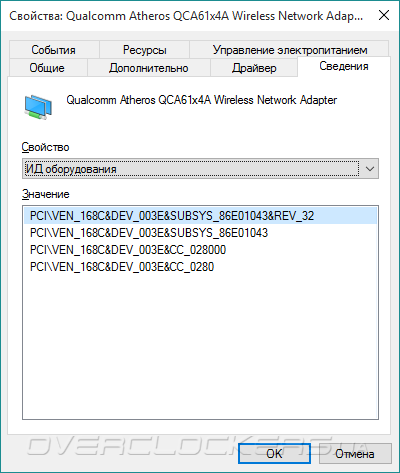

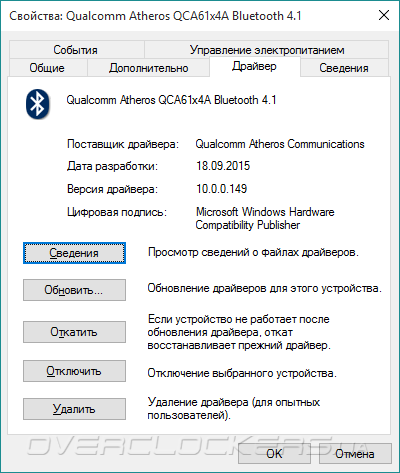

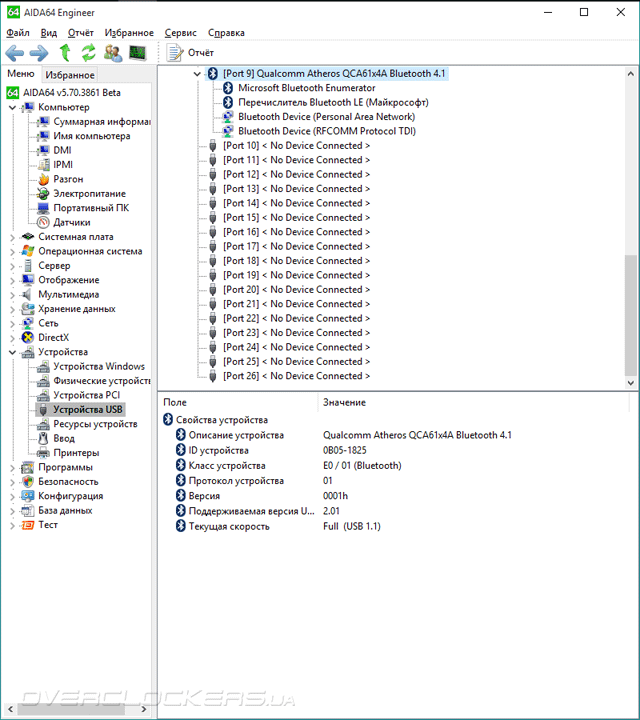

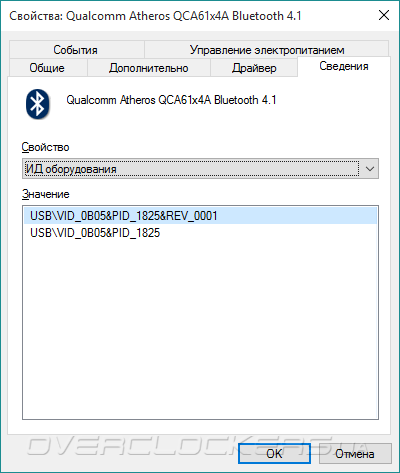

Сетевая подсистема насчитывает проводной контроллер от Intel и беспроводной от Atheros. Имеется и адаптер Bluetooth. Модуль в точности совпадает с используемым на плате ASUS Maximus VIII Impact.

ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula

Разгонный потенциал

В тестах принимал участие розничный Core i5-6600K с невыдающимся разгонным потенциалом, не подвергавшийся процедуре «скальпирования».

Продукция компании ASUS имеет множество способов упрощенного разгона.

  Фирменный разгон от ASUS
Название EZ Tuning Wizard (Gaming/Media Editing + Water cooler) TPU I TPU II Gamers’ OC Preset Стандарт
CPU Frequency 4326 МГц 4,1–4,3 ГГц 4,4 ГГц 4,5–4,8 ГГц 3,6 ГГц
CPU Core Voltage до 1,38 В до 1,35 В до 1,36 В до 1,52 В до 1,2 В
CPU SA Voltage 1,15 В    1,05 В
CPU IO Voltage 1,15 В    0,95 В
Энергосбережение нефиксированный множитель
Ring Frequency 4017 МГц 3,9 ГГц 3,9 ГГц 4,5 ГГц 3,6 ГГц
DRAM Frequency 2472 МГц 2933 МГц 2933 МГц 2400 МГц 2400 МГц
DRAM Voltage 1,2 В 1,35 В 1,35 В 1,2 В 1,2 В
Задержки 15-15-15-35-2T 16-16-16-36-2T 16-16-16-36-2T 15-15-15-35-2T 15-15-15-35-2T

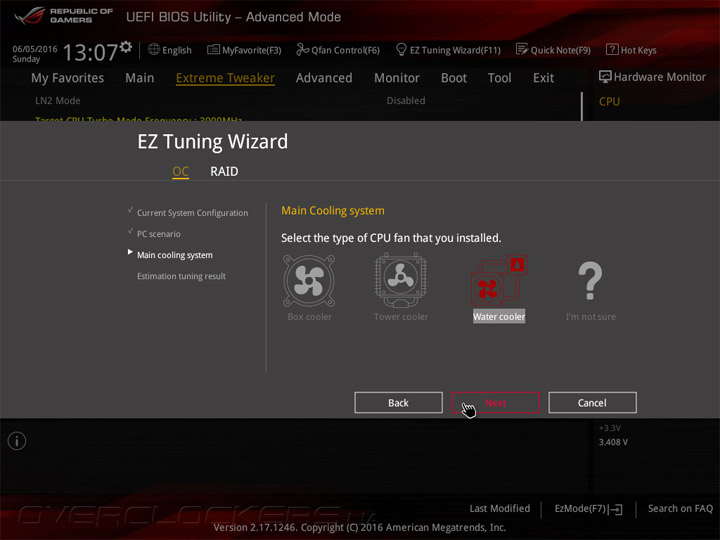

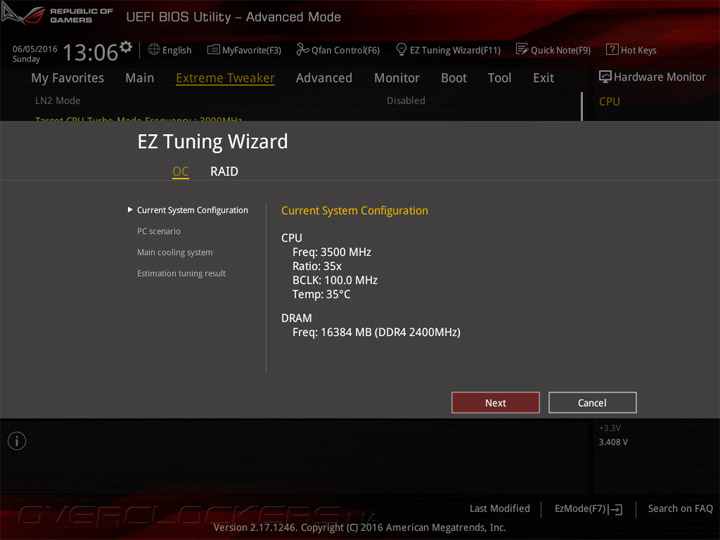

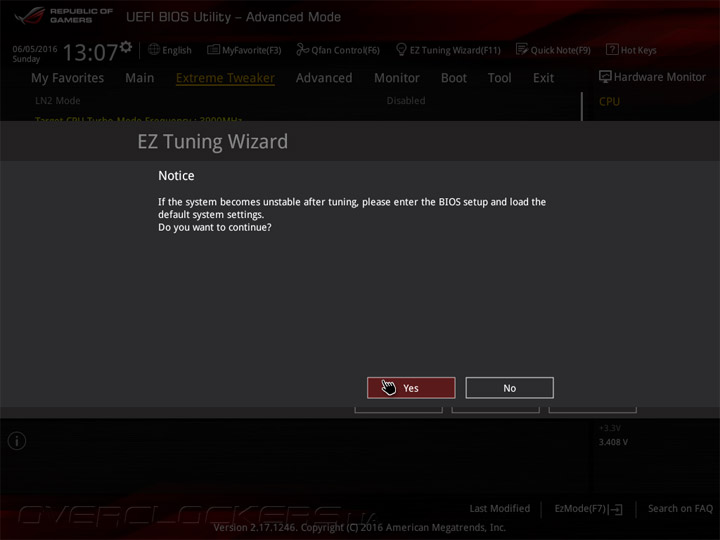

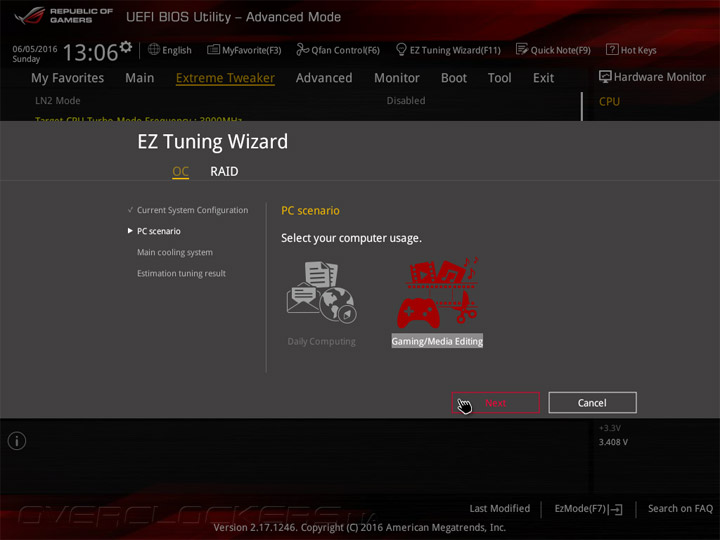

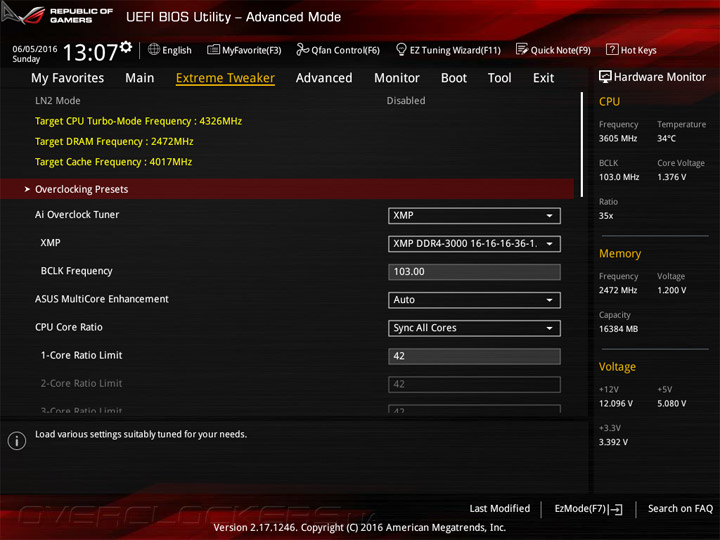

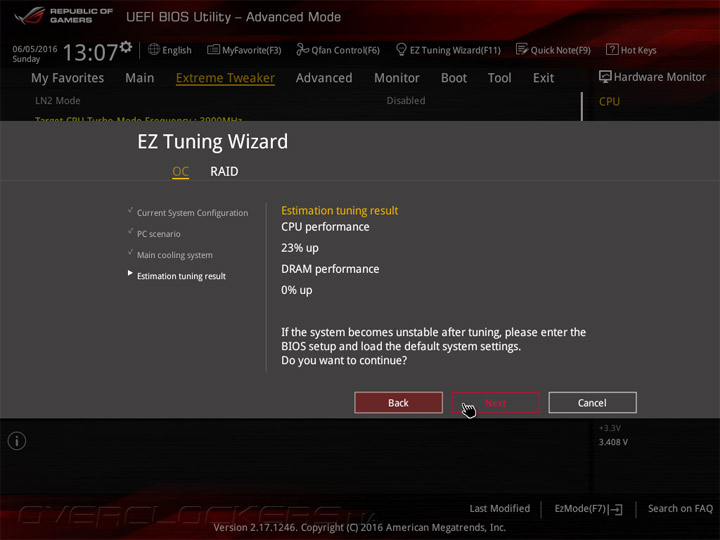

Самый мощный из сценариев — EZ Tuning Wizard — позволяет системе выполнять простые задачи, но в LinX она уже была нестабильной.

ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula
ASUS Maximus VIII FormulaASUS Maximus VIII Formula

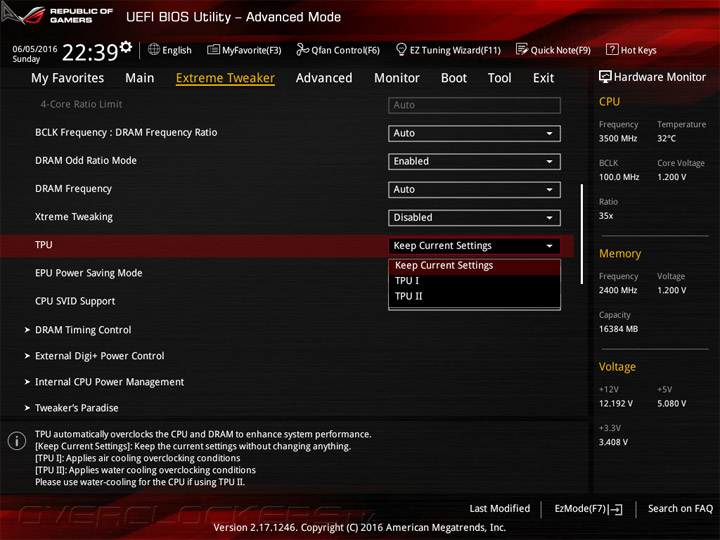

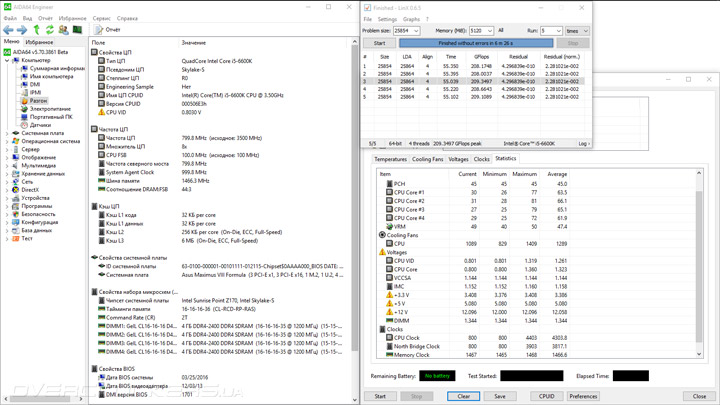

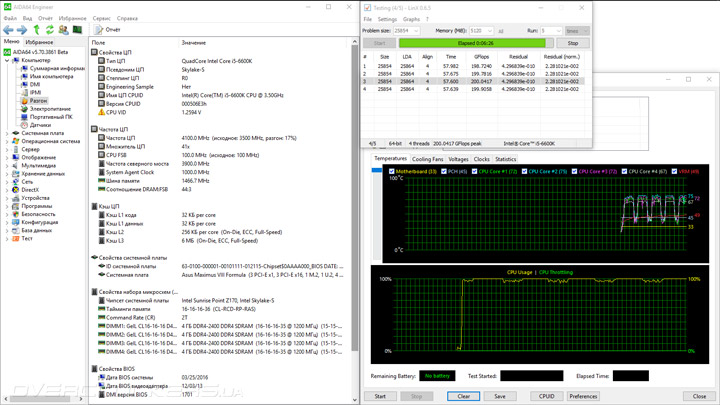

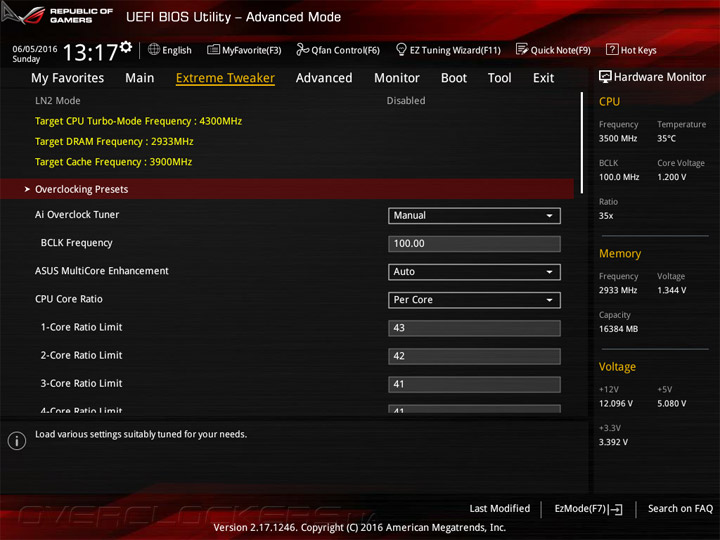

TPU I базируется на привлечении технологии Turbo Boost. Компьютер функционировал без вопросов.

ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula
ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula

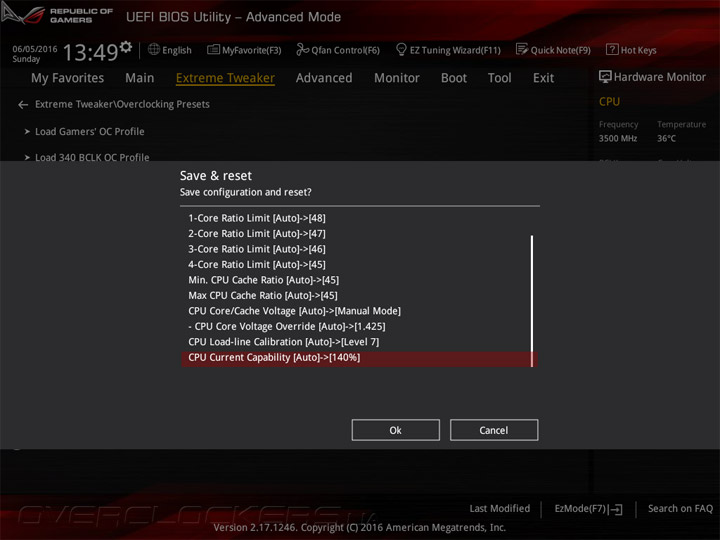

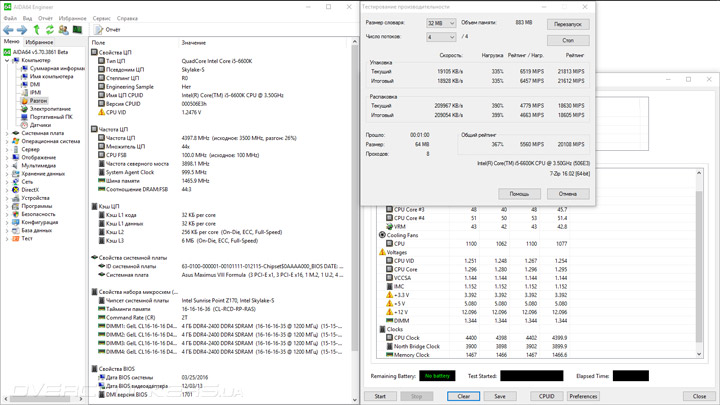

Наиболее действенным сценарием комплексного разгона системы является профиль TPU II.

ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula
ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula

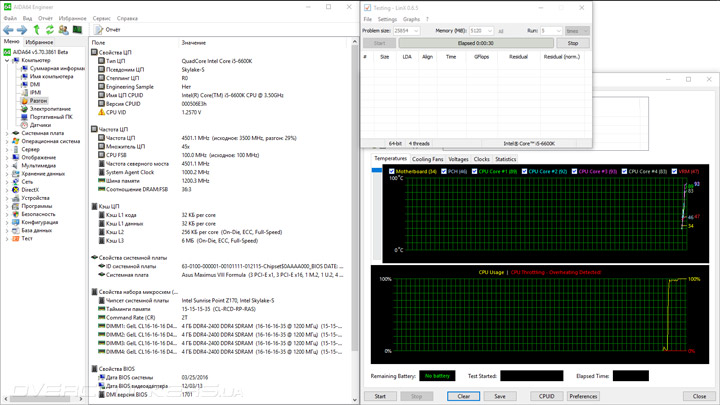

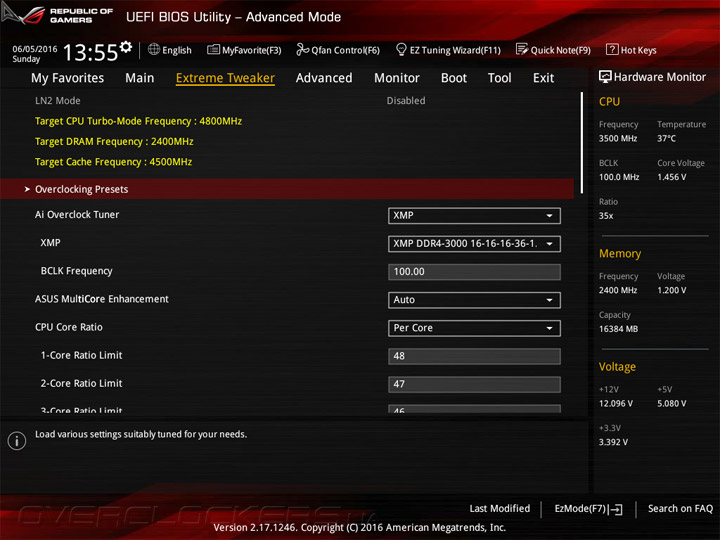

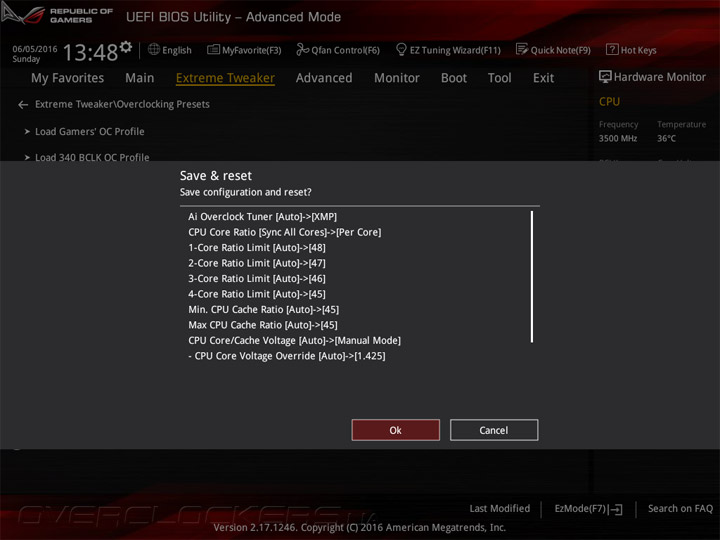

Использование Gamers’ OC Preset влечёт за собой чрезмерно высокое напряжение ЦП, в LinX активируется технология пропуска тактов, но в нашем случае перегрева всё же не наступило.

ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula
ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula

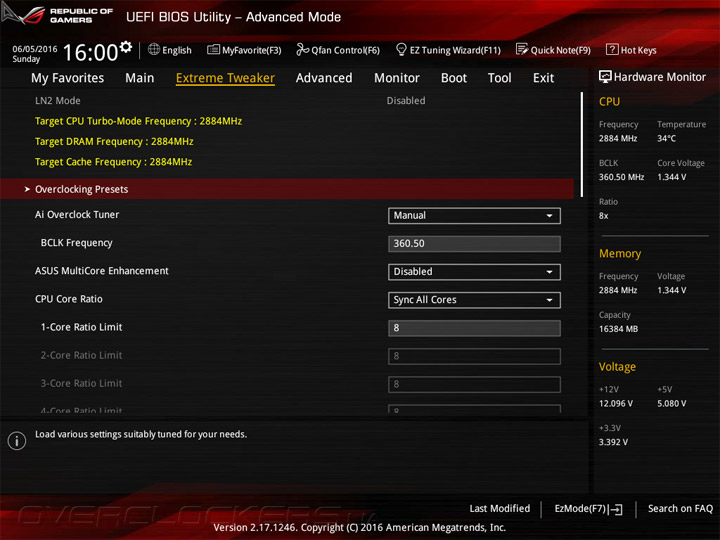

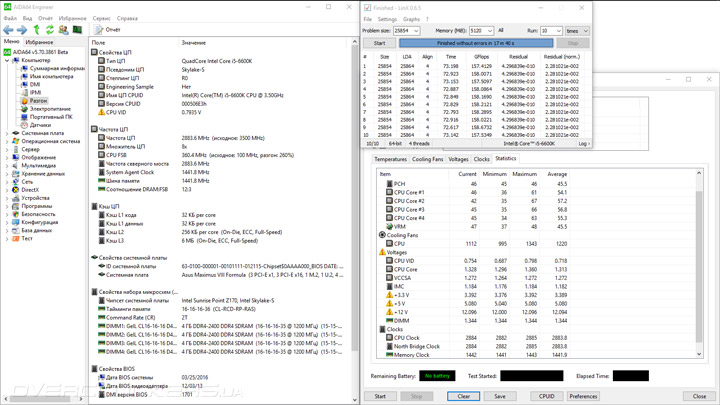

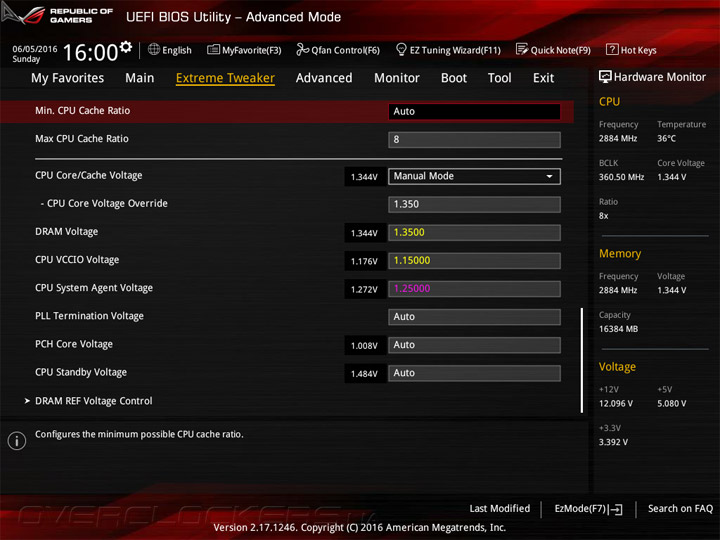

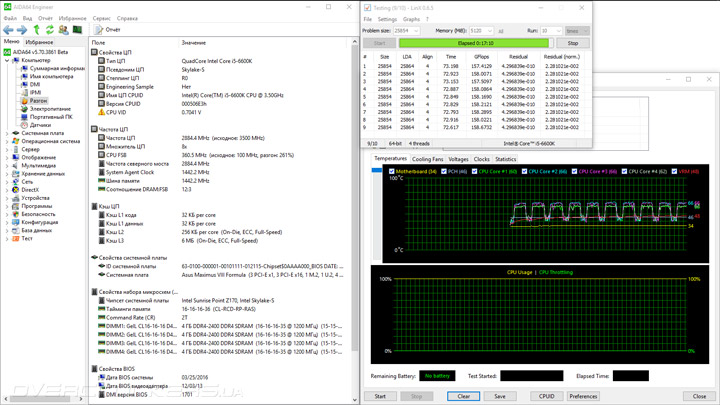

Разгон по базовой частоте оказался ограничен лишь выбранными значениями напряжений, особые возможности продукта в сфере тонких настроек при этом не использовались.

Разгон BCLK 360,5 МГц
CPU Frequency x8 = 2884 МГц
CPU Core Voltage 1,36 В
CPU SA Voltage 1,27 В
CPU IO Voltage 1,18 В
Ring Frequency x8 = 2884 МГц
DRAM Frequency x8 = 2884 МГц
DRAM Voltage 1,35 В
Задержки 16-16-16-36-2T
ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula
ASUS Maximus VIII FormulaASUS Maximus VIII Formula

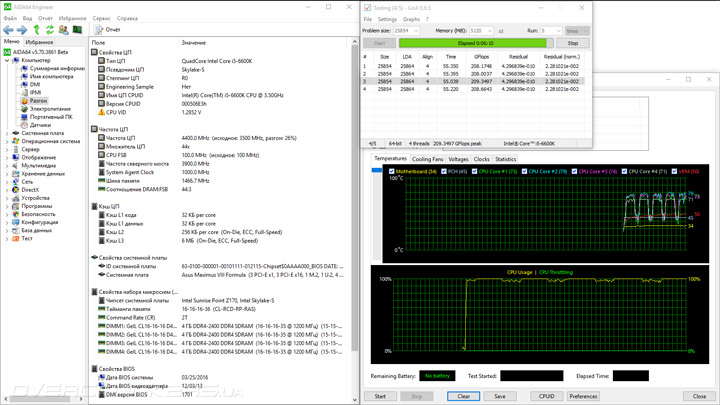

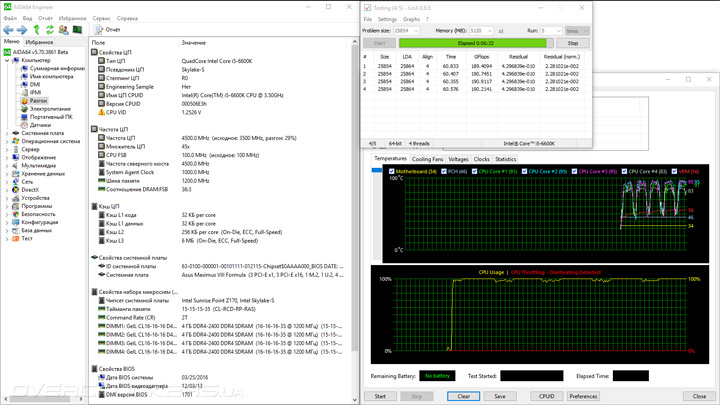

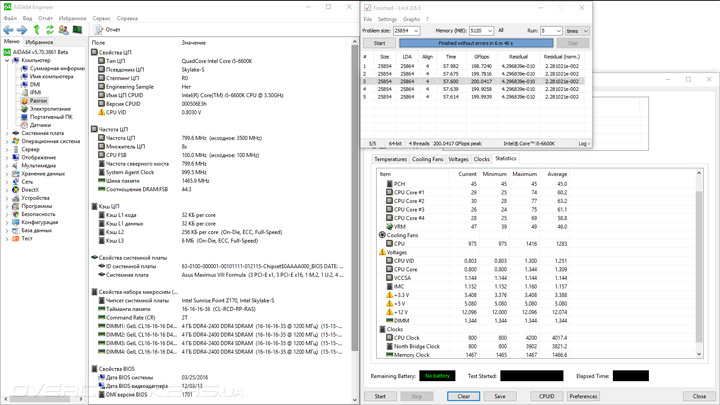

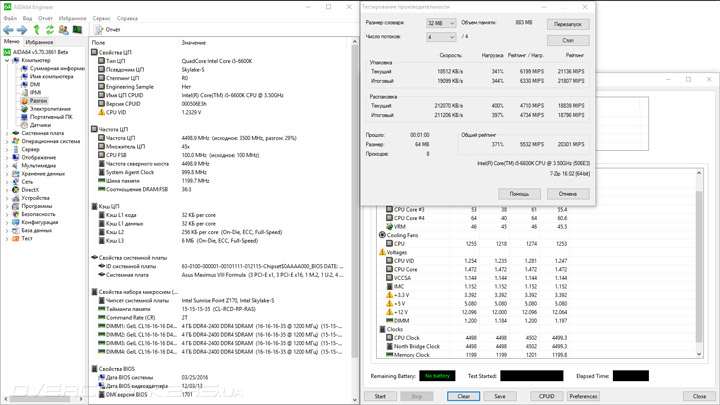

Разгон ЦП стал лёгкой нагрузкой для подсистемы питания, её температура не вызывала никаких опасений даже без использования охладителя в составе СВО.

Разгон ЦП Core i5-6600K
CPU Frequency 4,5 ГГц
CPU Core Voltage до 1,41 В
CPU Load-line Calibration Level 5
CPU SA Voltage 1,07 В
CPU IO Voltage 0,98 В
Энергосбережение нефиксированный множитель
Ring Frequency 4,2 ГГц
DRAM Frequency 3,0 ГГц
DRAM Voltage 1,35 В
Задержки 16-16-16-36-2T
Температура VRM, max 56 °С
Температура радиаторов, max 47 °С
Энергопотребление стенда 55–204 Вт
ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula
ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula

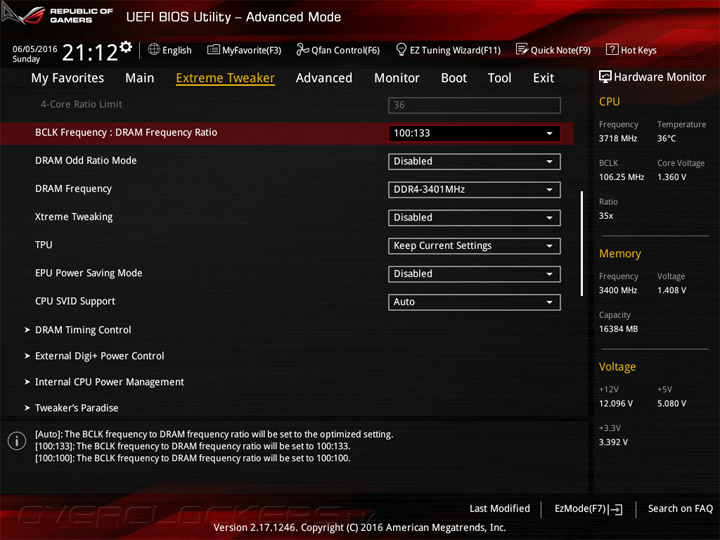

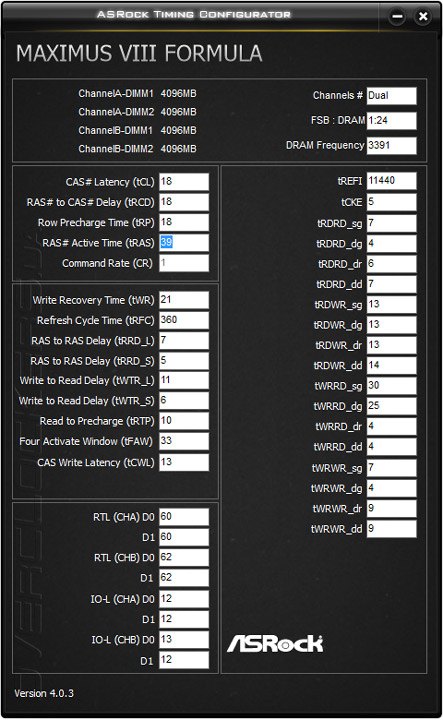

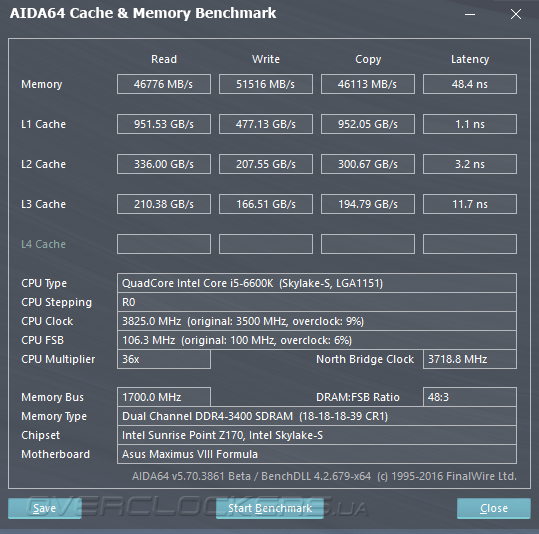

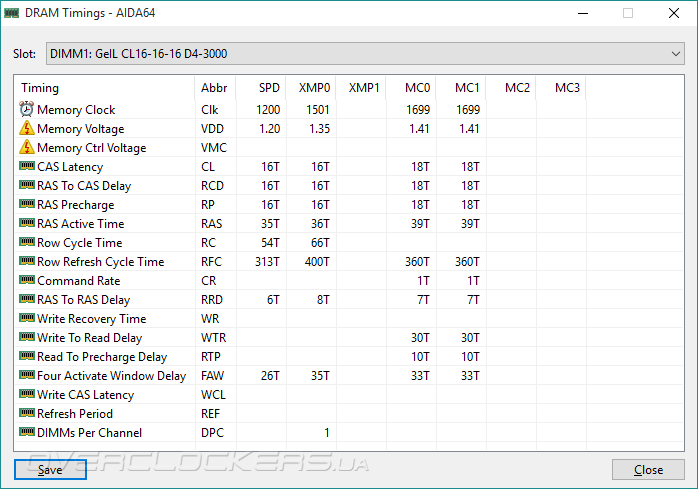

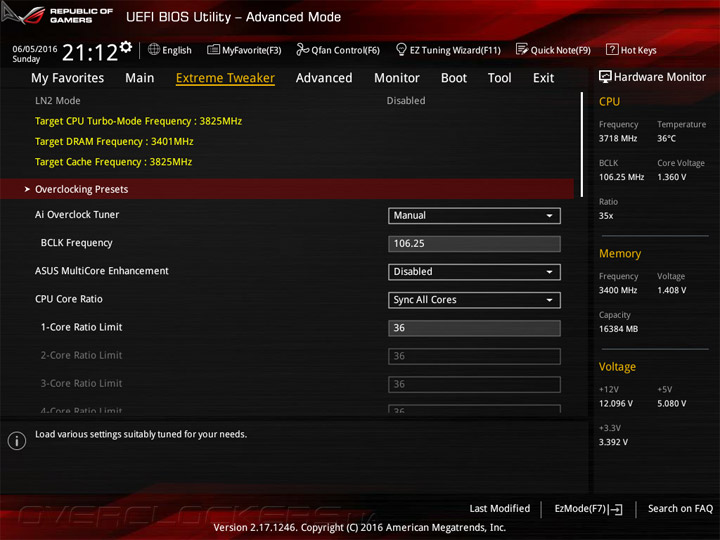

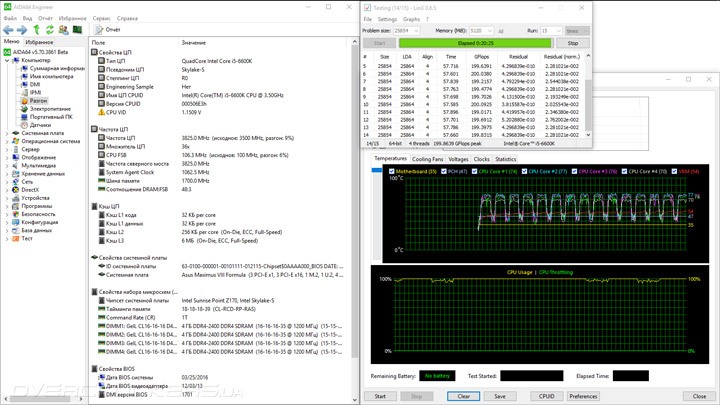

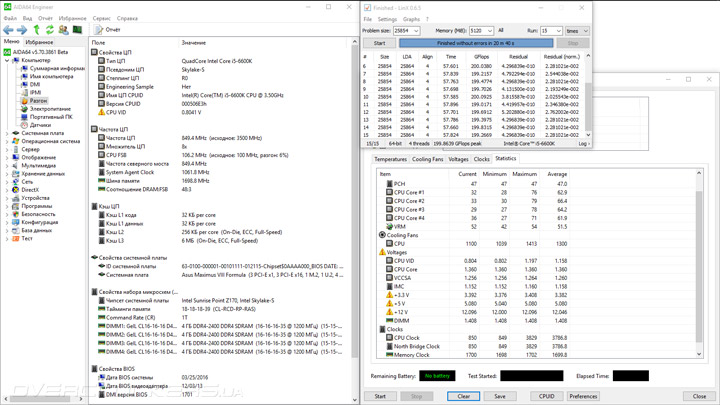

Настоящий сюрприз продемонстрировала испытуемая в оверклокинге модулей памяти. Без привлечения специальных навыков и настроек, удалось покорить отметку в 3,4 ГГц, тогда как привычный рубеж для стендовой «четвёрки» составляет всего 3,2 ГГц. Это лучшее выступление среди плат с таким количеством слотов под ОЗУ.

Разгон ОЗУ GeIL Evo Potenza 4x4 ГБ
CPU Base Clock 106,25 МГц
CPU Frequency x36 = 3825 МГц
CPU Core Voltage 1,36 В
CPU SA Voltage 1,26 В
CPU IO Voltage 1,16 В
Ring Frequency x36 = 3825 МГц
DRAM Frequency x32 = 3401 МГц
DRAM Voltage 1,41 В
Задержки 18-18-18-39-1T
ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula
ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula

Тестовый стенд

В состав стенда вошли:

  • процессор: Intel Core i5-6600K (3,5 ГГц);
  • кулер: Cryorig R1 Ultimate;
  • термоинтерфейс: Noctua NT-H1;
  • память: GeIL GPR416GB3000C16QC (4x4 ГБ, 3000 МГц, 16-16-16-36-2T, 1,35 В);
  • видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
  • накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: Chieftec APS-550S (550 Вт);
  • операционная система: Windows 10 Pro x64 (10.0.10240);
  • драйверы: Intel Chipset Software Installation Utility (10.1.1.9), Intel Management Engine Interface (11.0.0.1158), Intel IGP Driver (15.40.4.64.4256), Intel Serial IO Driver (30.63.1519.7), GeForce 355.60 (10.18.13.5560), PhysX 9.15.0428.

Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

  • AIDA64 5.70 (Cache & Memory benchmark);
  • Super PI 1.5 XS;
  • wPrime 2.10;
  • x265 HD Benchmark;
  • MAXON CINEBENCH R15;
  • POV-Ray 3.7.0;
  • LuxMark v3.0;
  • Futuremark 3DMark 13;
  • DiRT 3 Complete Edition (1.2.0.0);
  • BioShock Infinite (1.1.25.5165);
  • Hitman: Absolution (1.0.447.0);
  • Total War: Attila (1.2.1.0).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13
ASUS Maximus VIII Formula 1701 5.70.3861 4.2.679-x64 2.0.2067
MSI Z170A Gaming Pro Carbon 1.30 5.70.3849 4.2.679-x64 2.0.2067
ASUS B150M Pro Gaming 0401 5.70.3833 4.2.671-x64 2.0.2067
MSI Z170A Tomahawk 1.40 5.60.3788 4.1.643-x64 1.5.915
ASUS Sabertooth Z170 S 1602 5.60.3755 4.1.643-x64 1.5.915
MSI Z170A XPower Gaming TE 1.51 5.60.3739 4.1.643-x64 1.5.915
ASUS Maximus VIII Impact 1302 5.60.3732 4.1.643-x64 1.5.915
Gigabyte GA-B150-HD3 DDR3 F2 5.60.3716 4.1.643-x64 1.5.915
ASUS Maximus VIII Gene 1202 5.60.3703 4.1.643-x64 1.5.915
ASUS Z170-P D3 0509 5.50.3657 4.1.643-x64 1.5.915
MSI Z170A SLI Plus 1.0E 5.50.3643 4.1.643-x64 1.5.915
ASUS Maximus VIII Extreme 1104 5.50.3643 4.1.643-x64 1.5.915
MSI Z170I Gaming Pro AC 1.34 5.50.3634 4.1.643-x64 1.5.915
Gigabyte GA-Z170XP-SLI F5f 5.50.3626 4.1.643-x64 1.5.915
ASUS Sabertooth Z170 Mark 1 1101 5.50.3620 4.1.643-x64 1.5.915
ASUS H170M-E D3 0702 5.50.3610 4.1.643-x64 1.5.915
Gigabyte GA-Z170M-D3H DDR3 F2 5.50.3604 4.1.643-x64 1.5.915
MSI B150M Mortar C.09 5.30.3561 4.1.643-x64 1.5.915
Gigabyte GA-Z170X-Gaming 3 F3 5.30.3542 4.1.643-x64 1.5.915
ASUS Z170-A 0504 5.30.3521 4.1.643-x64 1.5.915
MSI Z170A Gaming M7 1.54 5.30.3516 4.1.643-x64 1.5.915

Результаты тестирования

Во время проведения испытаний на всех платах активируется XMP, в этот раз дополнительно пришлось выбрать Mode 2 для Maximus Tweak в разделе настроек задержек оперативной памяти. Без вмешательства режим Auto, по всей видимости, соответствует Mode 1, который оказался излишне агрессивным для нашего комплекта. Наблюдались проблемы с прохождением POST при «холодном» старте системы, а при Mode 2 всё работало без проблем.

ASUS Maximus VIII Formula
ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula

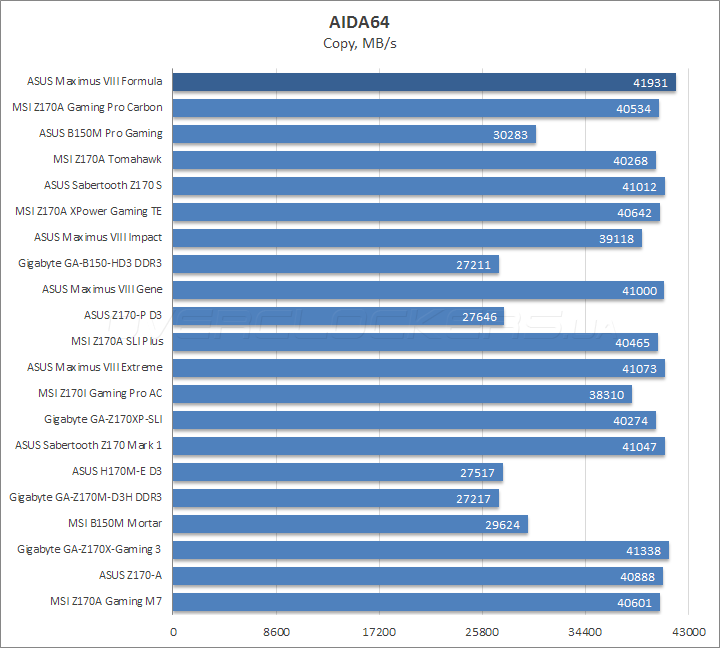

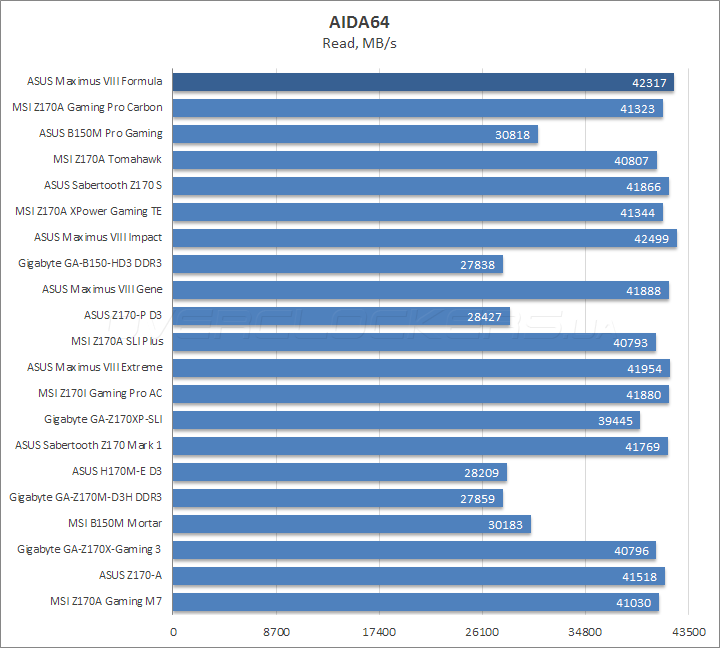

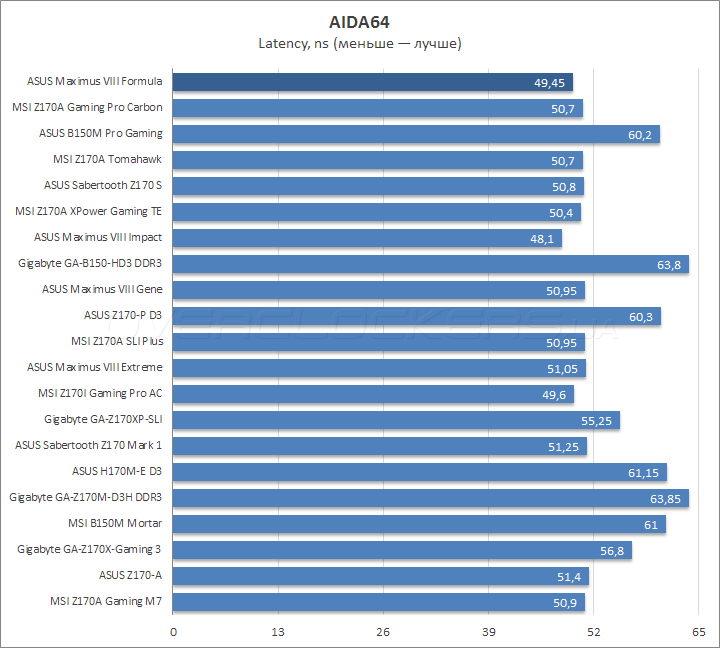

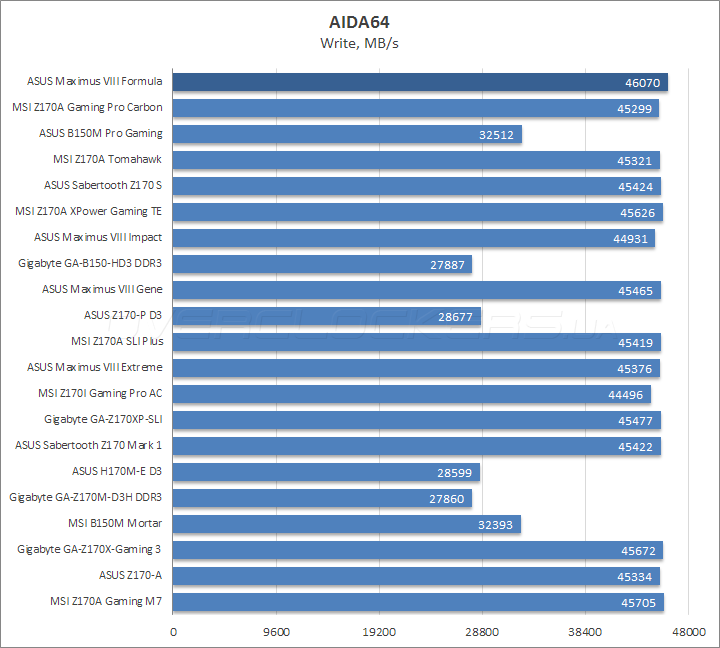

Преимущество в работе подсистемы памяти заметно не только при разгоне, а и при частоте в 3 ГГц.

ASUS Maximus VIII Formula

ASUS Maximus VIII FormulaASUS Maximus VIII Formula

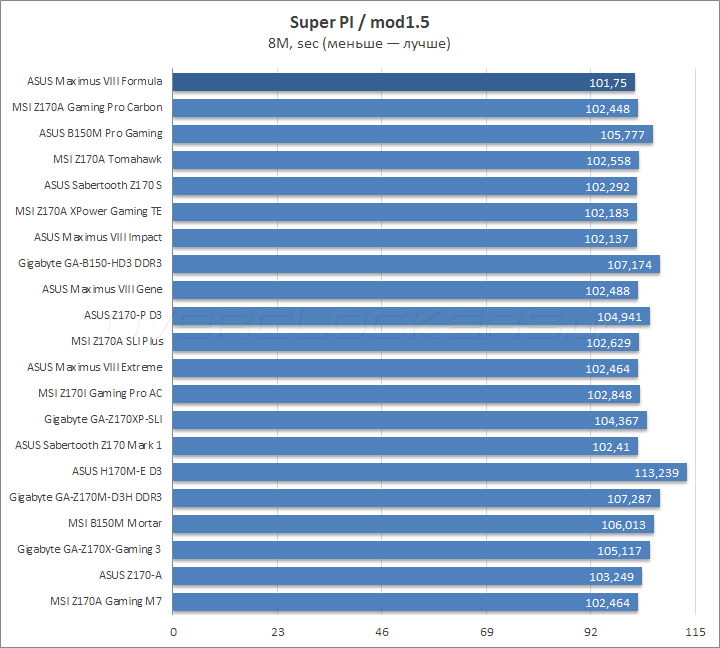

Участница обзора — лидер в дисциплине Super PI.

ASUS Maximus VIII Formula

ASUS Maximus VIII FormulaASUS Maximus VIII Formula

ASUS Maximus VIII Formula

ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula

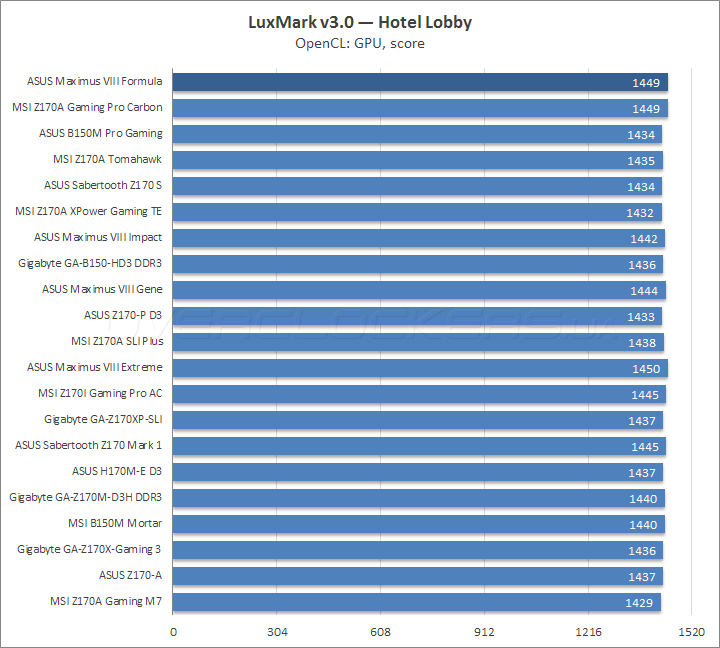

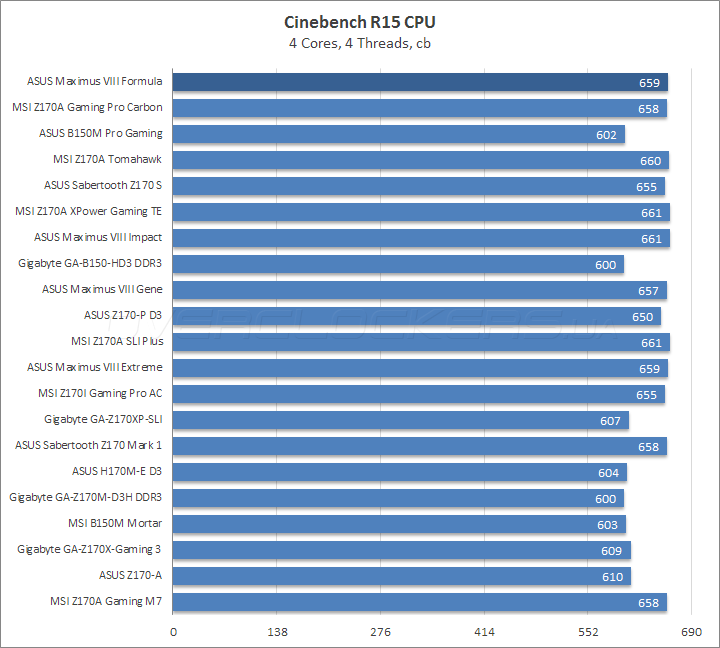

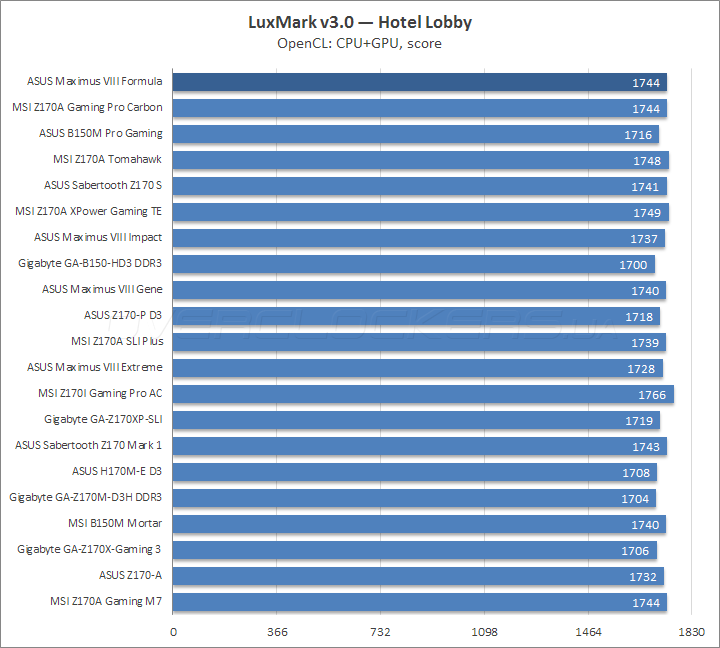

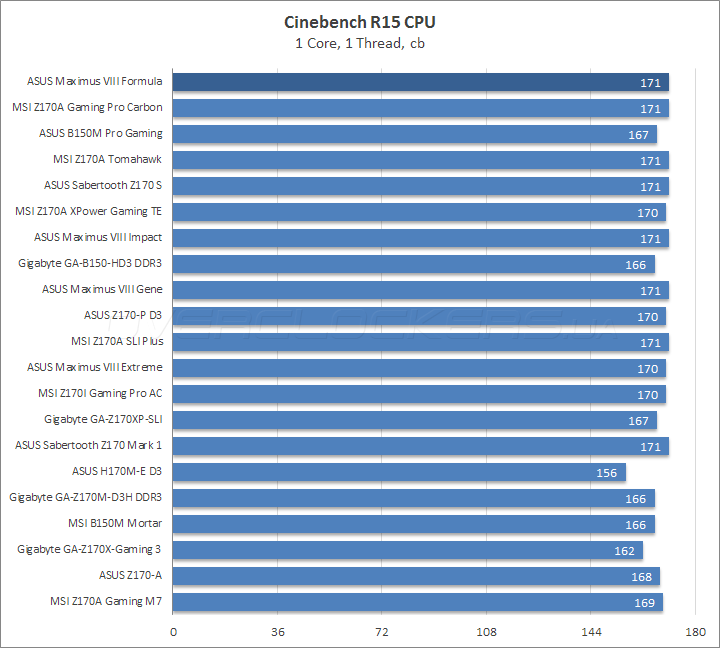

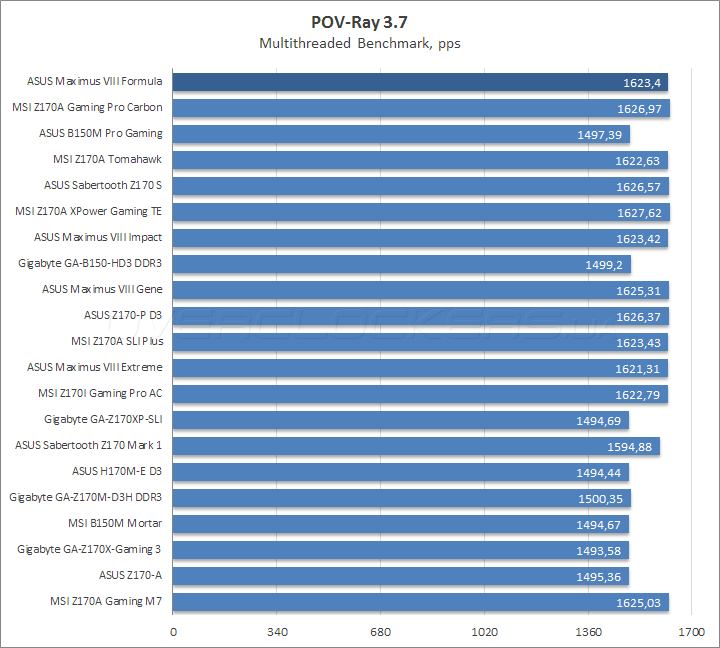

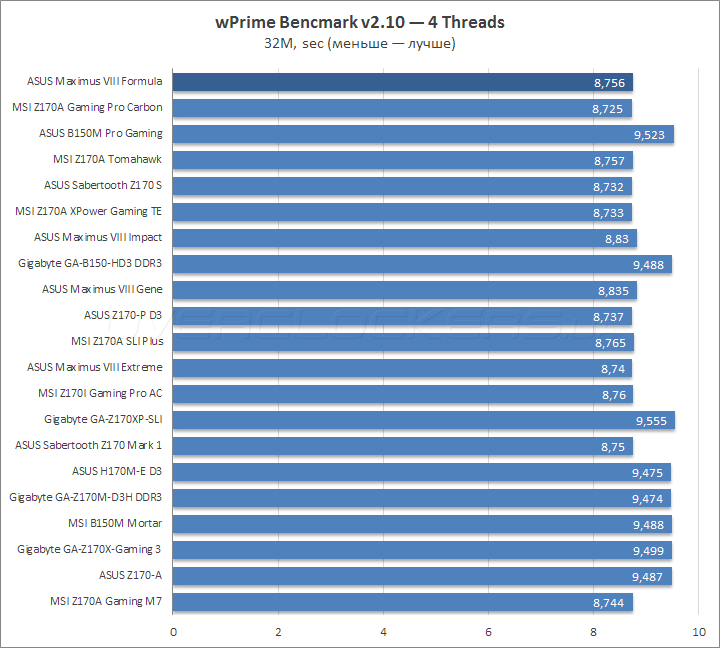

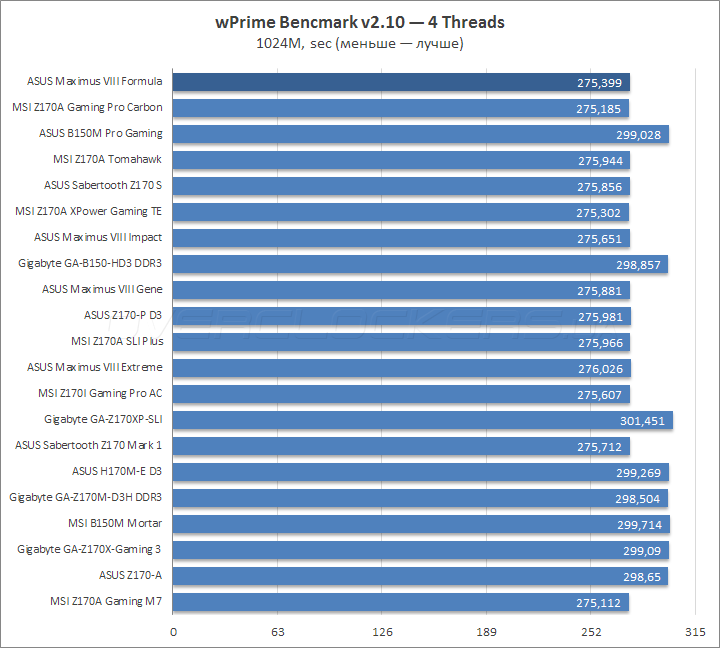

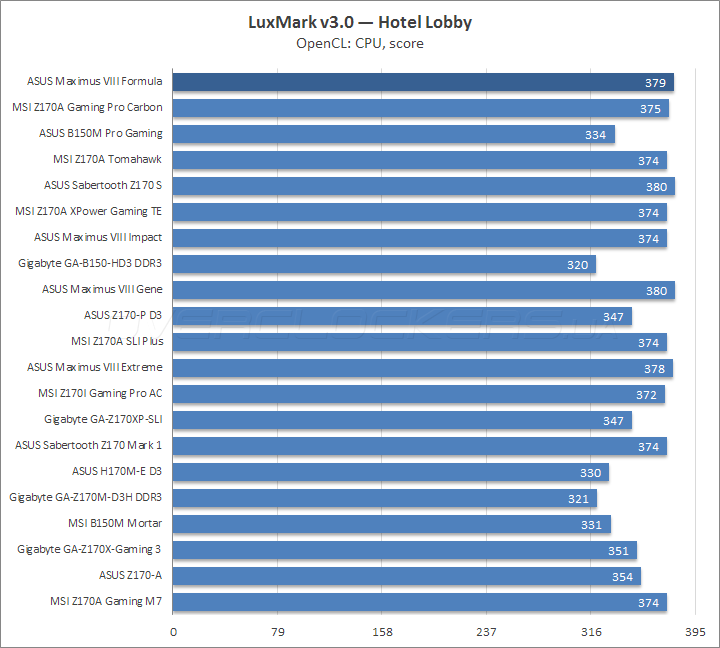

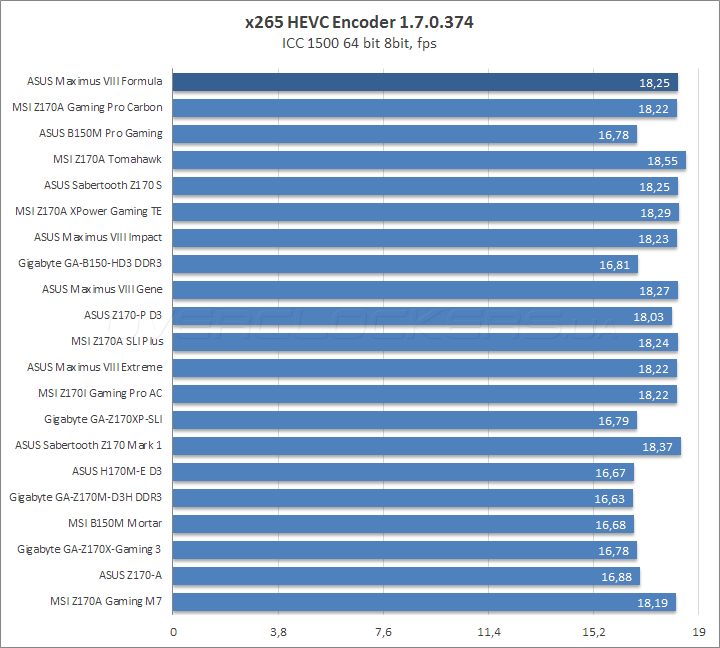

Не сплоховала она и в прочих бенчмарках, показав хорошие результаты.

ASUS Maximus VIII FormulaASUS Maximus VIII FormulaASUS Maximus VIII Formula

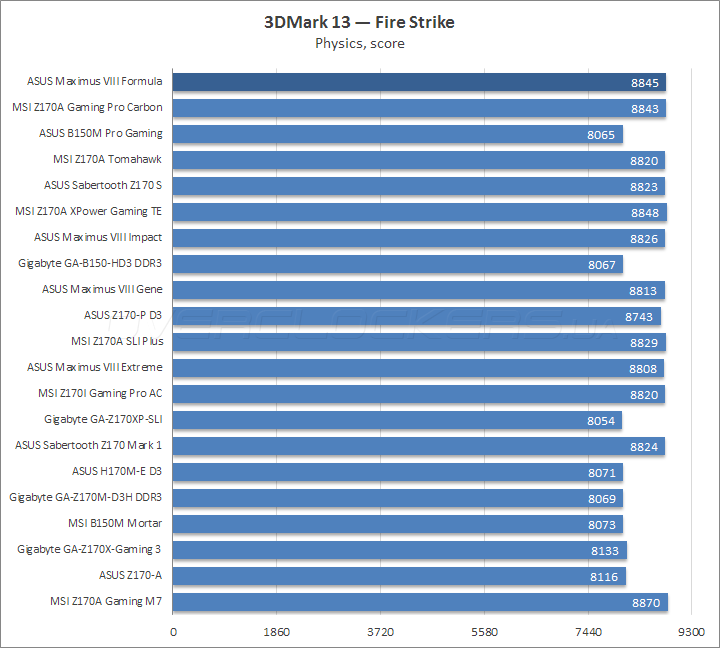

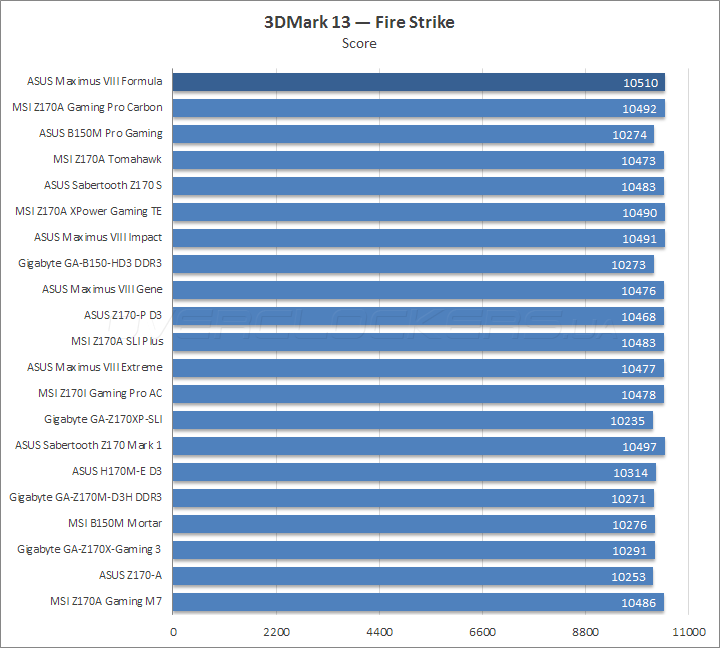

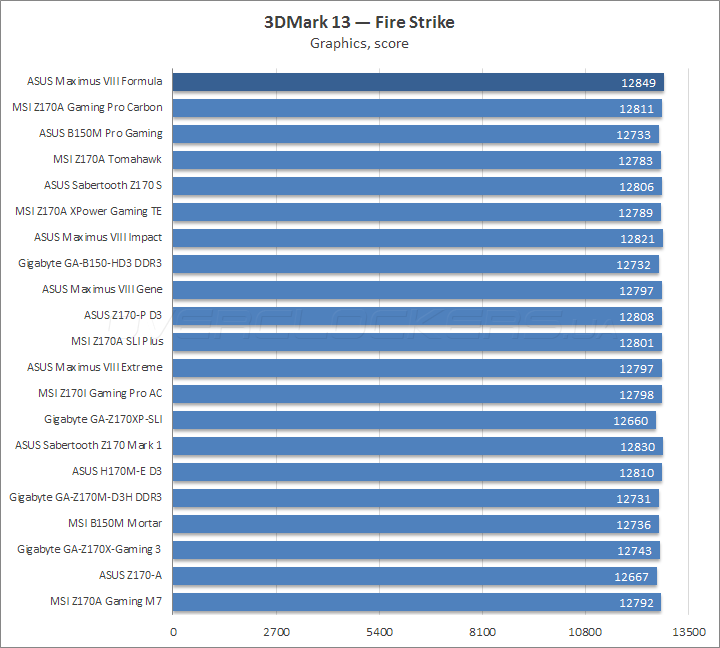

Ещё один крепкий раунд — 3DMark.

ASUS Maximus VIII Formula

ASUS Maximus VIII FormulaASUS Maximus VIII Formula
ASUS Maximus VIII FormulaASUS Maximus VIII Formula
ASUS Maximus VIII FormulaASUS Maximus VIII Formula

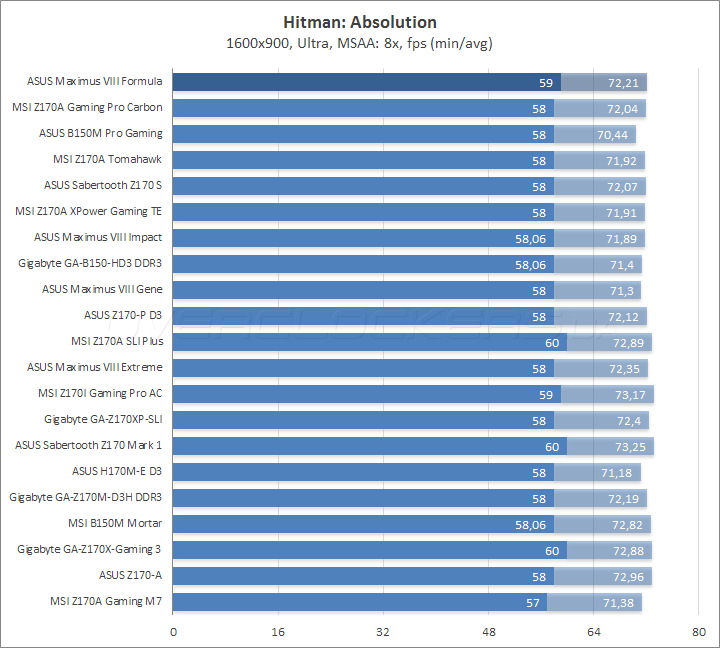

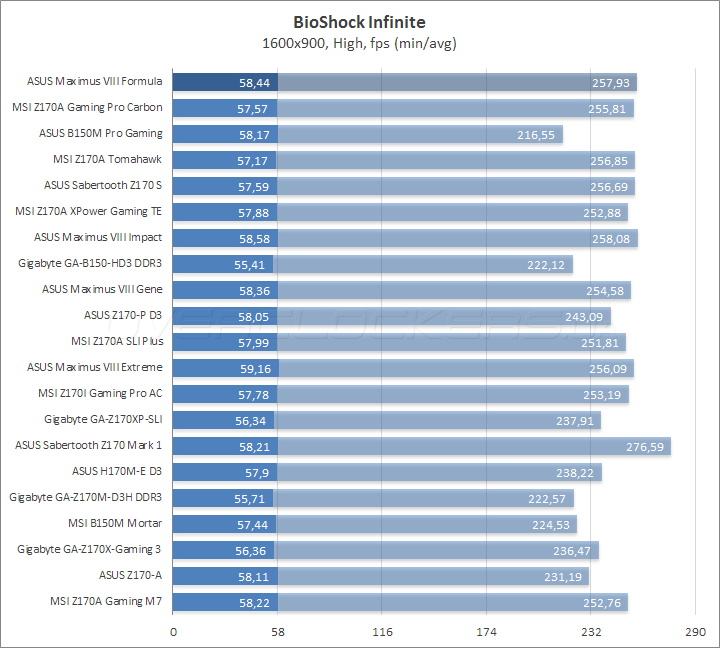

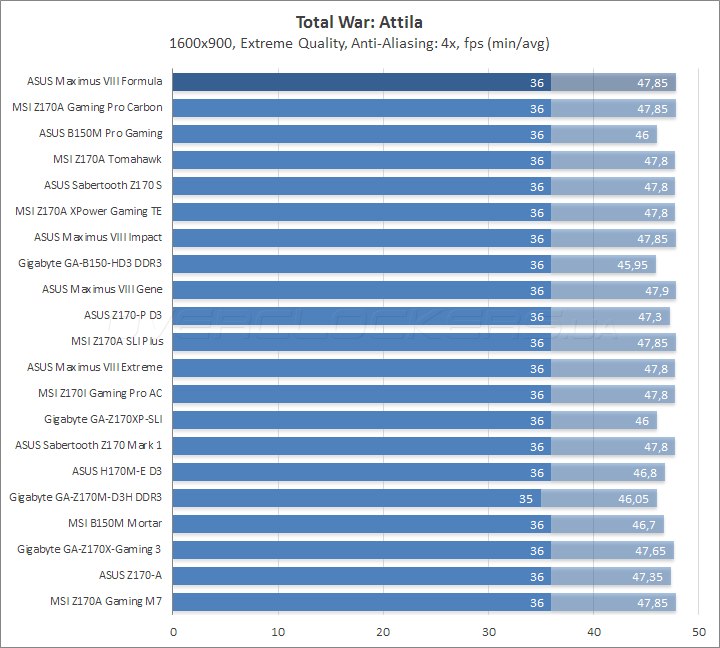

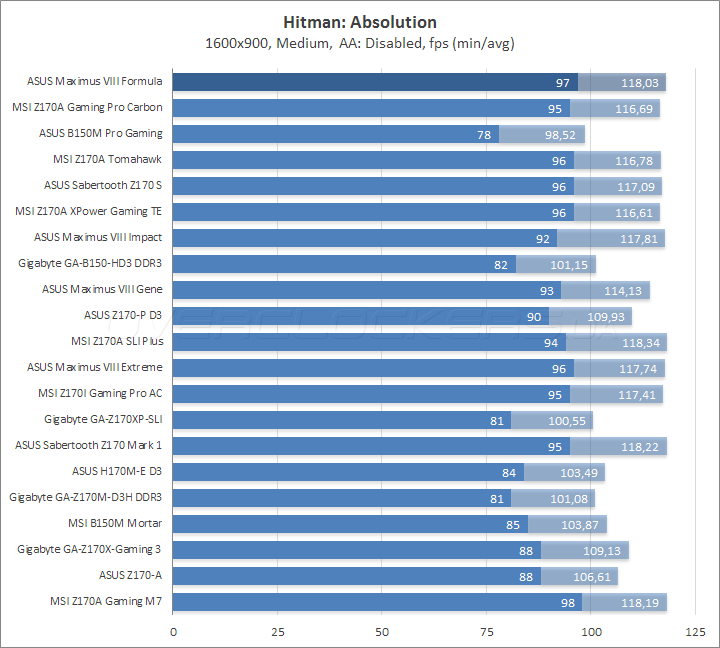

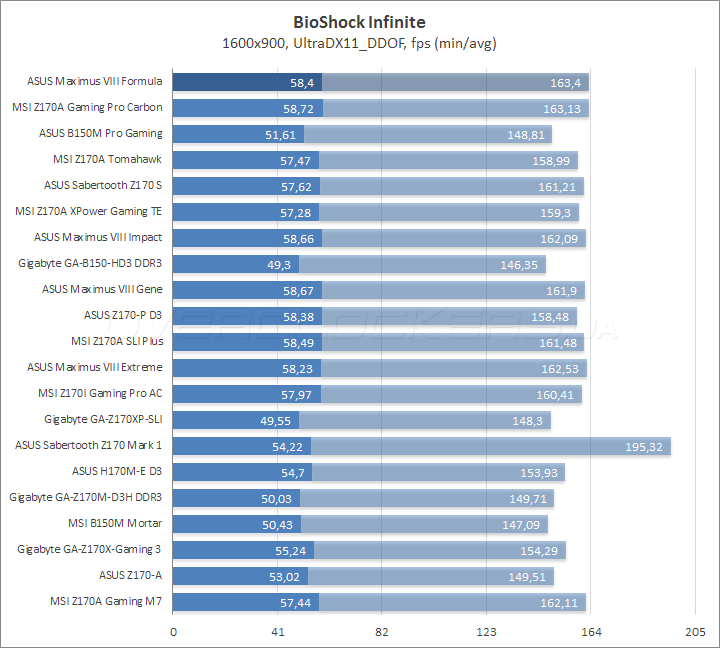

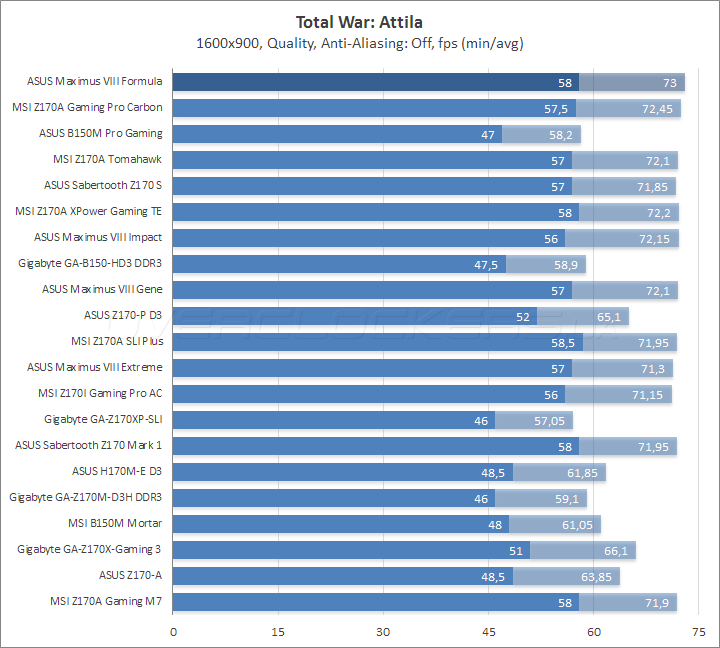

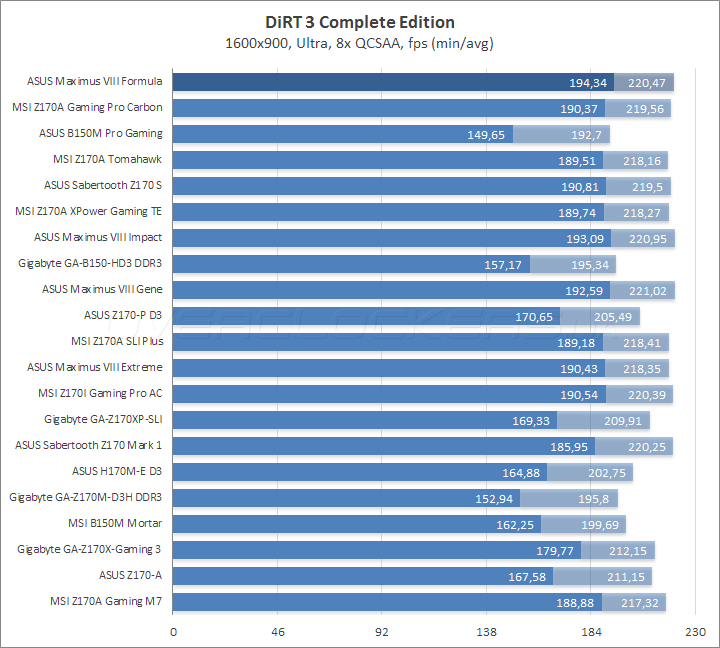

Никаких проблем в играх обнаружено не было. Высокая, местами, образцовая производительность.

Энергопотребление системы

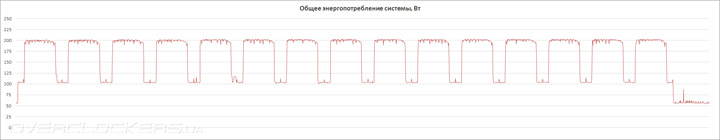

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

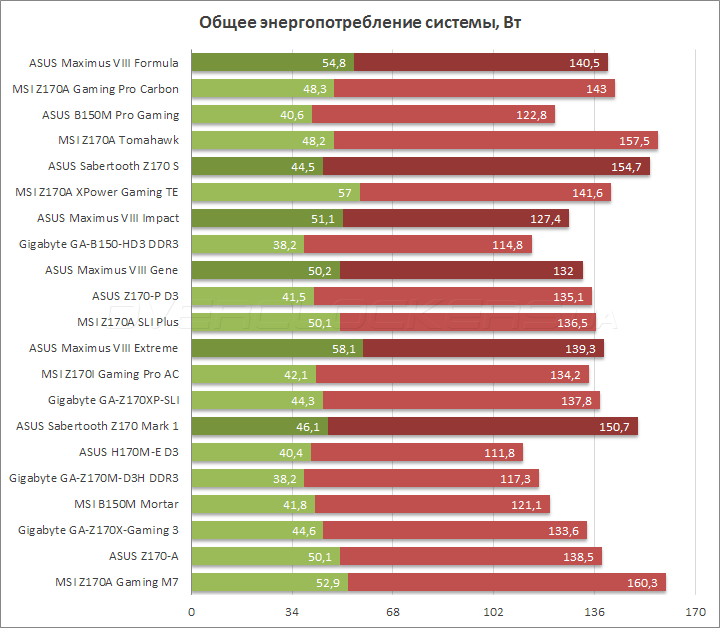

ASUS Maximus VIII Formula

Наличие активной подсветки, беспроводных адаптеров Wi-Fi и Bluetooth незамедлительно сказывается на показателях потреблённой энергии. Кроме того, при активации XMP группы напряжений CPU SA и IO повышаются до необязательных 1,15 В, это тоже влияет на финальные цифры. Впрочем, итоговый уровень вполне приемлем даже без вмешательства в настройки, к тому же, вместе с ним система демонстрирует уверенные результаты в проведенных тестах.

Вывод

Компания ASUS выпустила Maximus VIII Formula заметно позже остальных плат серии Republic Of Gamers. Учитывая полученный опыт при работе с новой платформой и получив достаточное число откликов от пользователей, удалось спроектировать и выпустить действительно выдающееся устройство. Здесь есть всё, чтобы соответствовать ожиданиям от современной материнской платы для пользователей различных категорий. Буквально всему уделено повышенное внимание. Подсветка, пожалуй, на сегодня реализована лучше, чем где-либо ещё. Звуковая подсистема спроектирована с прицелом на игровую аудиторию, имеется современный адаптер беспроводных сетей и вполне приличная выносная антенна к нему. Электронные компоненты защищены с обеих сторон, подсистема питания оснащена весьма серьёзным радиатором, он точно не бутафорский, проведённые тесты продемонстрировали хороший запас по рабочим температурам в этой зоне.

Нельзя не вспомнить и оверклокерскую аудиторию. Ряд мероприятий, не доступный общей и, тем более, беглой оценке, позволил по-новому подойти к разгону оперативной памяти. Кроме разгона, даже в схожих для остальных плат режимах тестирования новинка выглядит действительно уверенно.

Одним словом, продукт получился отменным. Посетовать можно, разве что, на отсутствующие в комплекте бонусы в виде Fan Extension Card или же OC Panel II. Правда, они точно станут влиять на итоговую цену, которая и без того не мала. Но если вопрос выделенного бюджета остро не поставлен, эта материнская плата может стать отличным вариантом для работы с платформой Intel LGA1151.

ASUS Maximus VIII Formula Выбор редакции: 2016

Разогнать, чтобы выиграть!
