Обзор материнской платы ASUS M4A785D-M Pro

Летом 2009 года компания Advanced Micro Devices представила новый набор системной логики для своих процессоров — 785G. Он является прямым наследником популярного 780-го чипсета. Среди прочего, данный набор стал включать в себя южный мост SB710, обладающий функцией Advanced Clock Calibration, которая в свою очередь позволяет при удачных стечениях обстоятельств активировать заблокированные ядра и кэш-память у современных процессоров AMD. Основные отличия нового чипсета по сравнению с его предшественником заключаются в следующем:
  • встроенное видеоядро Radeon HD 4200;
  • поддержка DirectX 10.1;
  • поддержка HDMI 1.3;
  • поддержка UVD 2 (функция «картинка-в-картинке» при воспроизведении Blu-ray дисков);
  • функция Advanced Clock Calibration.

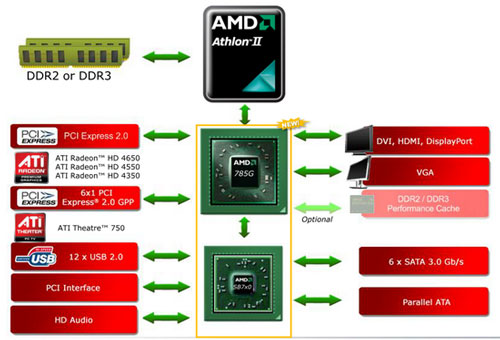

На следующем рисунке представлена схема нового набора системной логики:

AMD 785G


Предполагается, что чипсет AMD 785G будет использоваться с младшими процессорами и видеокартами. Как видно, северный мост имеет возможность работы в режиме Hybrid CrossFire с дискретными видеокартами начального уровня. Южный мост обеспечивает поддержку 12 портов USB 2.0, шесть каналов SATA II, один Parallel ATA с возможностью подключение до двух устройств.


Внешний вид и упаковка

Модель ASUS M4A785D-M Pro
Чипсет AMD 785G + SB710
Процессоры Socket AM2+ Phenom и Phenom II, Sempron Socket AM2 Athlon64/X2/FX/Sempron
Шина HT HyperTransport 3.0
Память 4 DIMM DDR2 SDRAM 667/800/1066/1200 (OC), 16GB max
Количество подключаемых вентиляторов 3 (1x 4pin, 2x 3pin)
Слоты PCI-E 1 PCI Express x16
1 PCI Express x1
Слоты PCI 2
Встроенное видеядро Radeon HD 4200
Видеоразъемы HDMI, DVI, D-Sub
Порты USB 2.0 12 (6 разъемов на задней панели)
ATA-133 1 канал (два устройства)
Serial ATA 5 каналов SATA-II
RAID 0, 1, 0+1, JBOD
eSATA 1
Встроенный звук Восьмиканальный HDA кодек VIA VT1708S
Встроенная сеть Gigabit Ethernet Realtek RTL8112L
FireWire 1394 -
LPT +
COM +
BIOS AMI
Форм-фактор mATX
Размеры 244 x 244 мм
Дополнительные возможности Express Gate

Материнская плата ASUS M4A785D-M Pro поставляется в коробке скромного размера. Лицевая сторона рассказывает нам обо всех особенностях данной платы и поддерживаемых технологий. Это и наличие на плате только твердотельных конденсаторов, и возможность установки оперативной памяти с рабочей частотой 1200 МГц, и специальная технология, позволяющая разгонять встроенное графическое ядро, и многие другие отличительные черты.

ASUS M4A785D-M Pro

С обратной стороны коробки нас ожидает описание ключевых технологий и возможностей, и небольшое фото платы.

ASUS M4A785D-M Pro

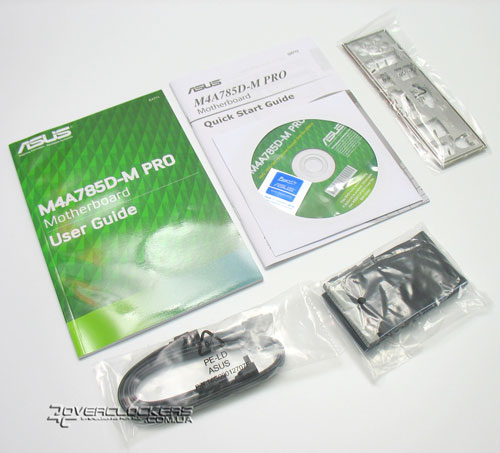

Вместе с материнской платой поставляется следующий набор аксессуаров:
  • краткая инструкция на 12 языках, включая русский;
  • руководство пользователя на английском языке;
  • диск с драйверами и утилитами;
  • наклейка на корпус с логотипом ASUS;
  • заглушка на заднюю панель корпуса;
  • два SATA кабеля (один с двумя прямыми и один с одним прямым и одним угловым разъемами);
  • шлейф IDE.

ASUS M4A785D-M Pro

Как видно, комплект поставки очень скромный, отсутствуют даже переходники питания для SATA-устройств.

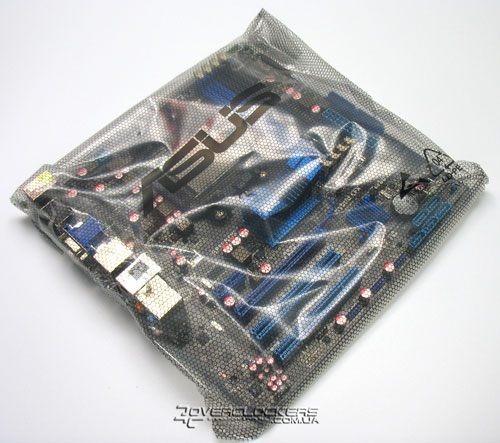

Сама плата завернута в антистатический пакет, и это, пожалуй, единственное, что оберегает ее от повреждения во время транспортировки. Стоит добавить, что зафиксирована плата в коробке очень надежно, ничего не болтается и не дребезжит.

ASUS M4A785D-M Pro

Теперь перейдем к рассмотрению самого продукта. Данная плата выполнена в форм-факторе mАТХ, но, несмотря на это, никаких претензий к разводке нет. Все разъемы находятся на классических местах, что делает сборку очень простой и удобной. В верхней части расположен разъем АМ2+, расчитанный как на АМ2/АМ2+, так и АМ3-процессоры. Справа от него расположены четыре слота для оперативной памяти стандарта DDR2. Также на правом краю платы можно найти разъем IDE. Разъем для подключения дисковода отсутствует. Слева от процессорного гнезда размещен преобразователь питания CPU, выполненный по 5-канальной схеме (4+1).

ASUS M4A785D-M Pro

На плате имеются три разъема для подключения вентиляторов, расположенные в более-менее удобных местах. Разъем процессорного вентилятора имеет 4 контакта, остальные — трехконтактные.

В нижней части платы размещены слоты расширения: PCI-E x1, PCI-E x16 2.0 и два PCI.

ASUS M4A785D-M Pro

Звуковой тракт на плате реализован при помощи восьмиканального кодека VIA VT1708S. За организацию подключения по локальной сети отвечает гигабитный контроллер Realtek RTL8112L.

VIA VT1708S Realtek RTL8112L

Южный мост SB710 отвечает за пять каналов SATA II, расположенных с краю в правой нижней части платы.

ASUS M4A785D-M Pro

Шестой из поддерживаемых южным мостом каналов выведен на заднюю панель в виде eSATA. Также на задней панели можно найти:
  • комбинированный порт PS/2 для подключения клавиатуры/мышки;
  • шесть портов USB 2.0;
  • оптический SPDIF аудио выход;
  • видеовыходы HDMI, D-Sub и DVI-D;
  • шесть аналоговых аудио выходов.

ASUS M4A785D-M Pro

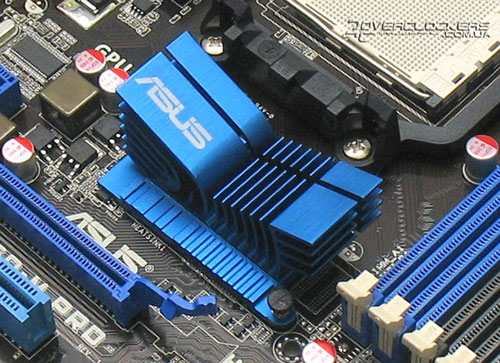

Система охлаждения на плате состоит из двух алюминиевых радиаторов, один из которых, на северном мосте, имеет причудливую форму и паз, позволяющий установить в первый слот PCI-E x1 плату любой длины.

ASUS M4A785D-M Pro

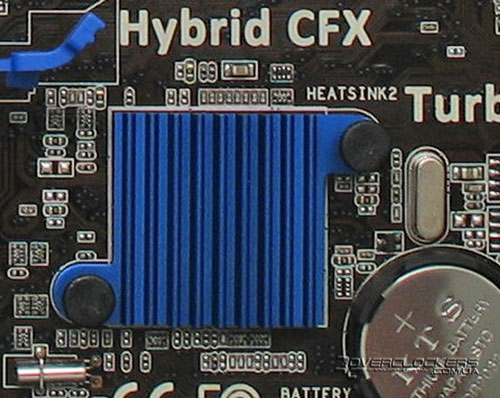

Южный мост довольствуется крохотным радиатором, но, учитывая его тепловыделение, этого вполне достаточно.

ASUS M4A785D-M Pro

Силовая часть M4A785D-M Pro обходится без какого-либо дополнительного охлаждения.

ASUS M4A785D-M Pro


BIOS

BIOS материнской платы основан на микрокоде от AMI и выполнен в традиционном для массовых продуктов от ASUS виде.

Первый экран предоставляет нам простейшие настройки, такие как Время/Дата, конфигурация дисковых накопителей и режим работы SATA, системная информация.

BIOS ASUS M4A785D-M Pro

В подразделе SATA Configuration мы можем выбрать режимы работы контроллера: IDE, AHCI и RAID.

BIOS ASUS M4A785D-M Pro

Раздел System Information предоставляет нам базовую информацию о системе.

BIOS ASUS M4A785D-M Pro

Все настройки, связанные с разгоном, находятся на второй вкладке в разделе Advanced.

BIOS ASUS M4A785D-M Pro

Меню JumperFree Configuration содержит настройки всех частот, напряжений и задержек оперативной памяти.

BIOS ASUS M4A785D-M Pro

BIOS ASUS M4A785D-M Pro

BIOS ASUS M4A785D-M Pro

Напряжения задаются в явном виде, таким образом, для точной настройки повышения напряжения нужно знать его номинальное значение. Превышение допустимых, по мнению разработчиков, напряжений отображается желтым цветом. Удивительно было заметить, что нигде не учитывается множитель частоты встроенного в процессор северного моста. Забегая вперед, скажу, что в последней доступной на сегодняшний день версии BIOS этот недостаток был устранен и у пользователя присутствует полный контроль над всеми множителями и частотами.

BIOS ASUS M4A785D-M Pro

Также в последней версии реализована функция LoadLine Calibration, позволяющая уменьшить «просадки» напряжения не процессоре под нагрузкой.

Пункт CPU OverСlocking кроме значения Manual может принимать следующие значения: Auto, Overclock Profile и Test Mode. Overclock Profile предоставляет возможность автоматически разогнать процессор на 2, 5, 8 и 10%.

В пункте GPU Overclocking можно вручную задать частоту встроенного видеоядра. Аналогичные действия можно проделать с частотой шины PCI-Express в соответствующем пункте раздела.

Плата позволяет менять как основные, так и второстепенные задержки оперативной памяти.

В меню CPU Configuration находятся все энергосберегающие технологии и функция Advanced Clock Calibration призванная улучшить разгонный потенциал, хотя главной ее особенностью является возможность активации заблокированных ядер и кеша процессоров.

BIOS ASUS M4A785D-M Pro

Меню Chipset предоставляет оставшиеся настройки системы, связанные с северным мостом.

BIOS ASUS M4A785D-M Pro

BIOS ASUS M4A785D-M Pro

BIOS ASUS M4A785D-M Pro

В оставшихся меню раздела Advanced пользователь может настроить встроенные контроллеры портов COM и LPT, тип подключения аудио разъемов передней панели и некоторые тонкости работы USB контроллера.

BIOS ASUS M4A785D-M Pro

BIOS ASUS M4A785D-M Pro

В разделе Power находится меню Hardware Monitor, позволяющее наблюдать за температурными показателями, скоростью вращения вентиляторов и величиной основных напряжений. Также там можно настроить режим управления подключенными к плате вентиляторами.

BIOS ASUS M4A785D-M Pro

BIOS ASUS M4A785D-M Pro

В разделе Boot пользователю предлагается настроить очередность загрузки, выбрать показывать ли заставку или процедуру POST (а также настроить некоторые ее моменты) и изменить пароли.

BIOS ASUS M4A785D-M Pro

BIOS ASUS M4A785D-M Pro

BIOS ASUS M4A785D-M Pro

В разделе Tools находятся фирменные утилиты ASUS, такие как EZ Flash 2, Express Gate и A.I. NET 2.

BIOS ASUS M4A785D-M Pro

Утилита EZ Flash 2 позволяет обновить BIOS не прибегая к загрузке DOS или ненадежных программ, запускаемых из-под Windows. Данная утилита поддерживает все типы съемных носителей, независимо от типа их файловой системы. Единственным ограничением является неспособность утилиты записывать на диски отформатированные в NTFS. Но это нужно только для возможности сохранить текущую версию BIOS. Обновление проходит в считанные секунды и не представляет никакого труда.

BIOS ASUS M4A785D-M Pro

К сожалению, BIOS платы не поддерживает сохранение профилей настроек. Но от бюджетного решения этого и не ожидаешь.


Разгон

Проверка оверклокерских способностей ASUS M4A785D-M Pro проводилась на следующей конфигурации компонентов:
  • Процессор: AMD Athlon X2 7750 BE;
  • Оперативная память: 1 GB GeIL Ultra PC26400 + 1 GB Samsung CL6 PC26400 (800 MHz, 5-5-5-15);
  • Видеокарта: Force3D Radeon 4850 Black Edition;
  • Система охлаждения процессора: CoolerMaster GeminII + 2 Scythe Gentle Typhoon;
  • Термопаста: Thermalright;
  • Жесткий диск: Western Digital WD3200AAKS;
  • Блок питания: CoolerMaster RS-460-PCAP-A3;
  • Операционная система: Microsoft Windows 7 x64 Ultimate RC, build 7100.

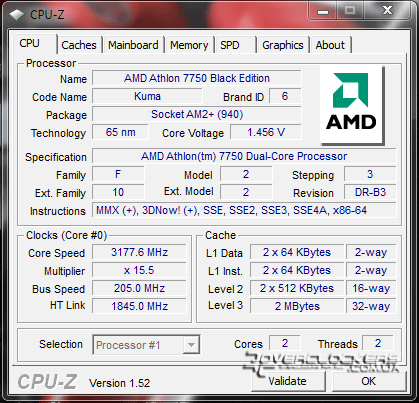

Верхний предел разгона данного процессора находится у отметки в 3100-3200 МГц, что является обычным для процессоров на ядре Kuma. Максимальная частота, на которой удалось загрузить Windows, составила 3177 МГц. О стабильности речи не шло.

ASUS M4A785D-M Pro

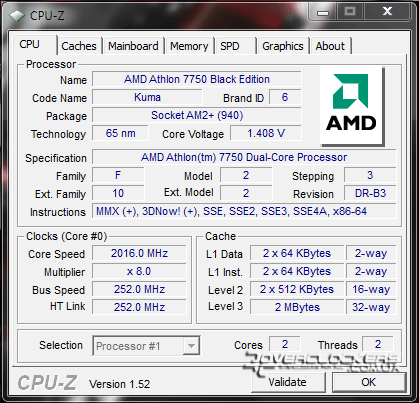

Максимальная базовая частота, с которой удалось добиться стабильной работы — 252 МГц. Для этого множители процессора, северного моста и шины НТ были зафиксированы на минимальных отметках. Оперативная память функционировала с множителем 3,33 на частоте 840 МГц.

Уровень разгона ASUS M4A785D-M Pro

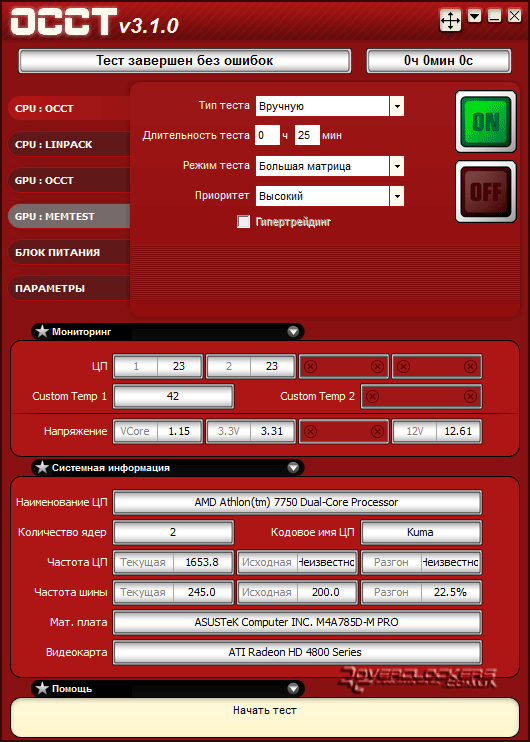

Стабильной работы удалось добиться на максимальной результирующей частоте 245x12,5=3062 МГц при напряжении 1,48 В. При этом температура процессора достигла 62 °С. Стоит отметить, что материнская плата занижает выставленное в BIOS напряжение. Так, при установленном напряжении в 1,5 В, по мониторингу напряжение составляет 1,45-1,47 В.

Уровень разгона ASUS M4A785D-M Pro

Проверить разгонный потенциал с процессорами семейства Phenom II не представилось возможности. Но судя по информации в Cети, плата демонстрирует стабильную работу на частотах базового генератора вплоть до 320 МГц.


Выводы

Материнская плата ASUS M4A785D-M Pro показала себя с лучшей стороны. Это касается как дизайна, так и её возможностей. Она легко может стать основой для мультимедийного компьютера или HTPC. В то же время, данная плата имеет все возможности для разгона современных процессоров AMD.

Плюсы:
  • удачный дизайн;
  • разгонный потенциал;
  • отсутствие лишних «наворотов»;
  • цена.
Минусы:
  • занижение выставленного напряжения;
  • отсутствие охлаждения цепи питания процессора;
  • отсутствие 8-контактного разъема питания процессора;
  • неудобное расположение перемычки сброса BIOS.
Несмотря на наличие минусов, плата оставляет только хорошие впечатления, а единственный существенный недостаток, возможно, будет исправлен в последующих версиях BIOS.
