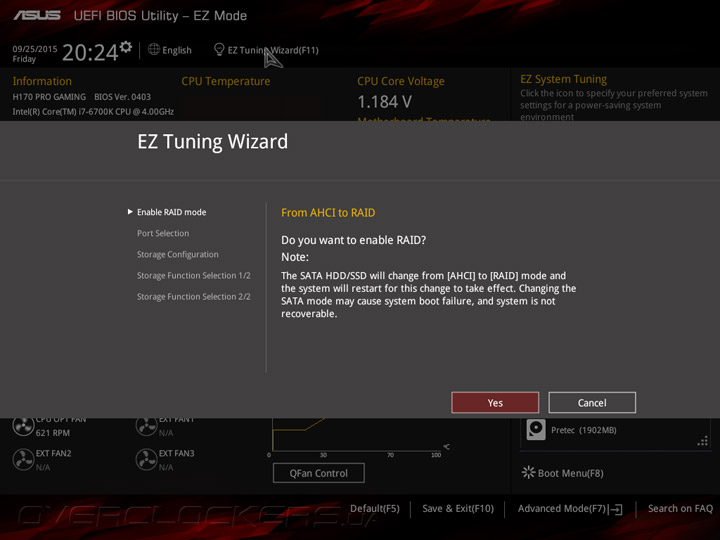

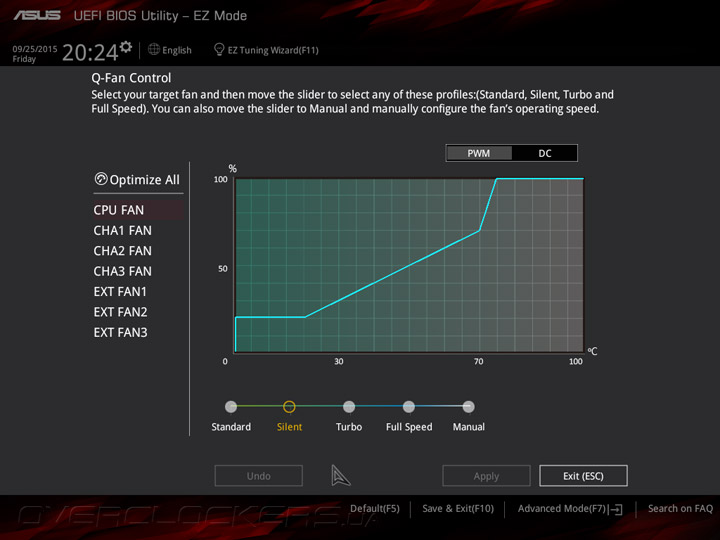

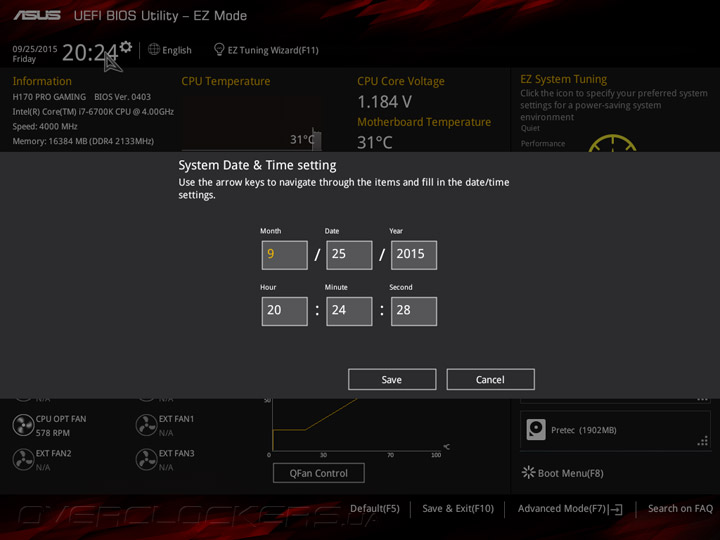

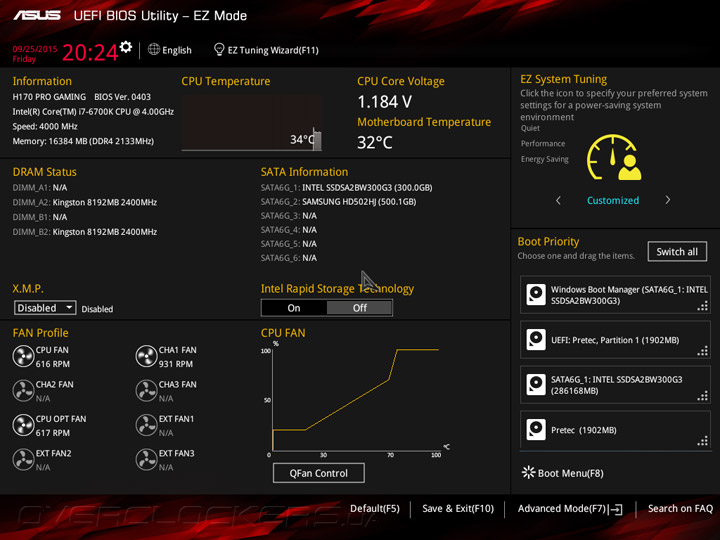

Глядя на меню настройки H170 Pro Gaming, прошивка которой базируется на управляющем микрокоде UEFI разработки AMI, нетрудно заметить сходство с моделями ASUS серии Republic of Gamers, например, Maximus VIII Ranger. Пользовательский интерфейс имеет два режима работы: упрощенный EZ Mode и расширенный Advanced Mode. В упрощённом режиме отображается информация о конфигурации и параметрах быстродействия системы, выводятся показания датчиков аппаратного мониторинга, задаются дата, время и порядок инициализации загрузочных устройств, а также вызывается мастер EZ Wizard для конфигурирования массивов RAID и настраиваются режимы работы вентиляторов.

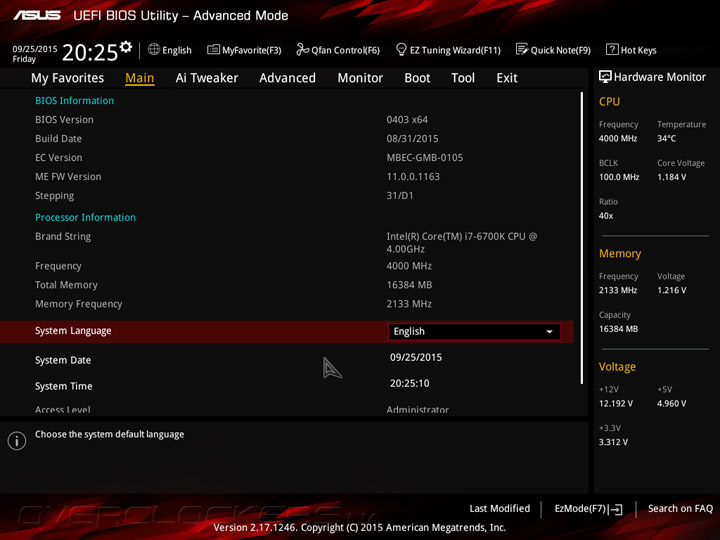

В то время как EZ Mode предлагает лишь базовые возможности управления, режим Advanced дает все необходимые инструменты для тонкой настройки материнской платы. В правой части интерфейса всегда находится информационная панель, на которой отображаются параметры быстродействия центрального процессора и модулей ОЗУ, а также напряжения на основных шинах питания. В разделе Main выводятся подробные сведения о версии управляющего микрокода, задается язык меню настройки и некоторые параметры безопасности.

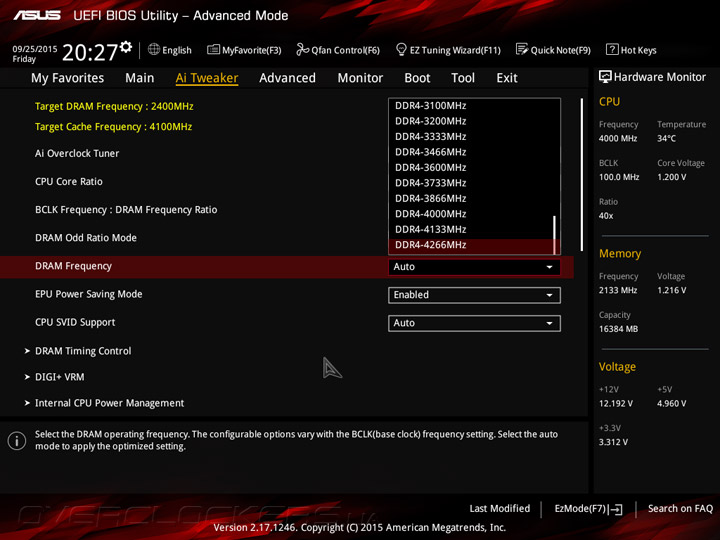

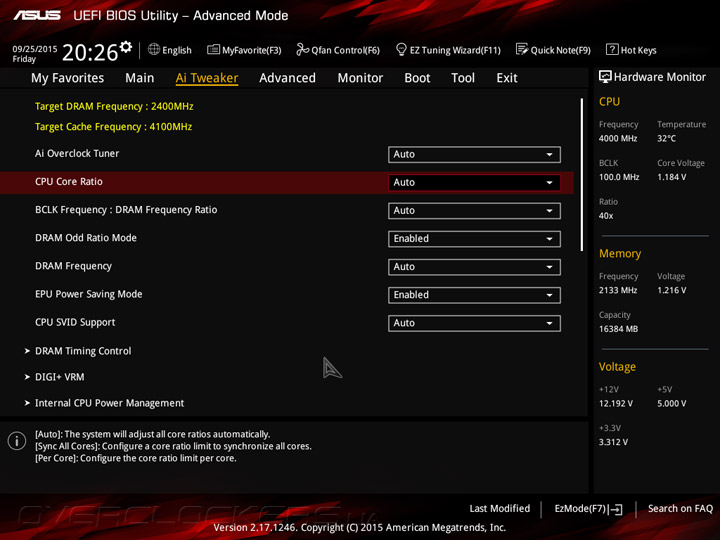

Вкладка Ai Tweaker отвечает за управление параметрами быстродействия, но не разгон, который ограничен на уровне чипсета Intel H170. С одной стороны, в прошивке присутствуют все необходимые опции кроме управления базовой частотой, как то: регулировки коэффициентов умножения вычислительных ядер и кэша L3, но их значения ограничены номинальными величинами даже для процессоров с индексом «К» в названии модели, а подсистема оперативной памяти не может работать быстрее 2133 МГц, хотя в меню присутствуют числа до 4266 МГц включительно. А еще, в отличие от других системных плат ASUS в UEFI Setup новинки нет опции MultiCore Enhancement, повышающей скорость работы в приложениях, не оптимизированных для многопоточного выполнения.

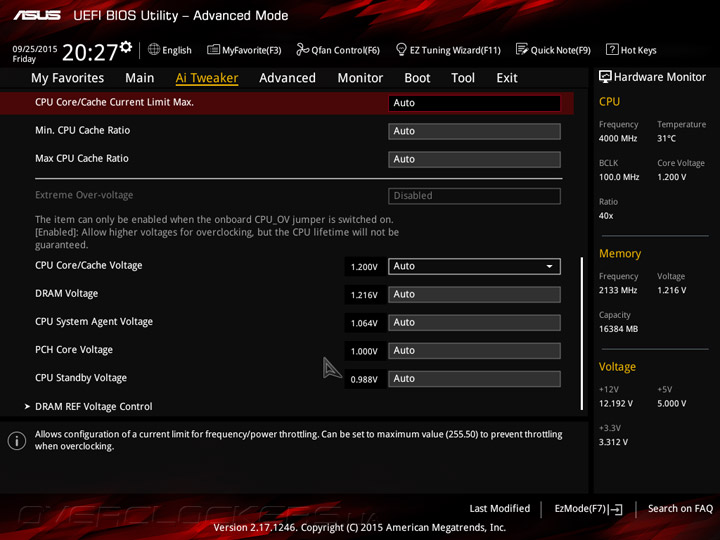

На фоне полного отсутствия инструментов для оверклокинга прошивка H170 Pro Gaming обладает неплохими возможностями по управлению напряжениями на всех основных узлах материнской платы.
Их перечень, диапазоны и шаги изменения приведены в следующей таблице:
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU Core/Сache Voltage Override | 0,6–1,7 | 0,005 |
| CPU Core/Сache Voltage Offset | –0,635…+0,635 | 0,005 |
| DRAM Voltage | 1,0–1,8 | 0,005 |
| CPU System Agent Voltage Offset | 0,7–1,685 | 0,005 |
| PCH Core Voltage | 0,8–1,635 | 0,005 |
| CPU Stanby Voltage | 0,8–1,635 | 0,005 |

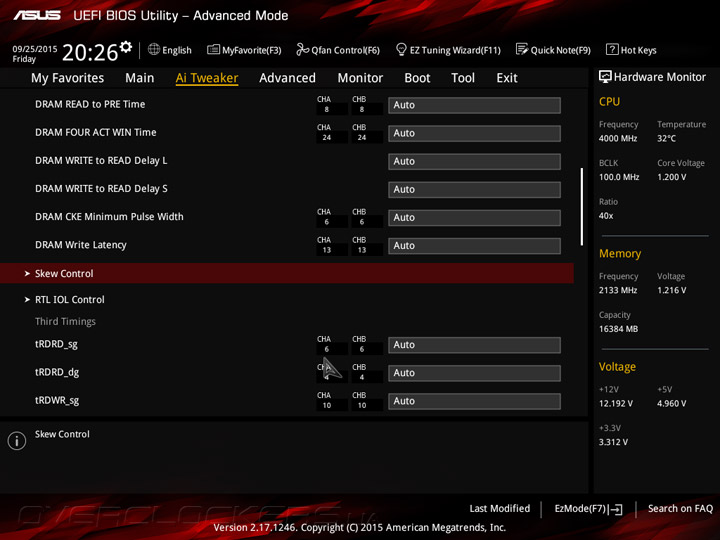

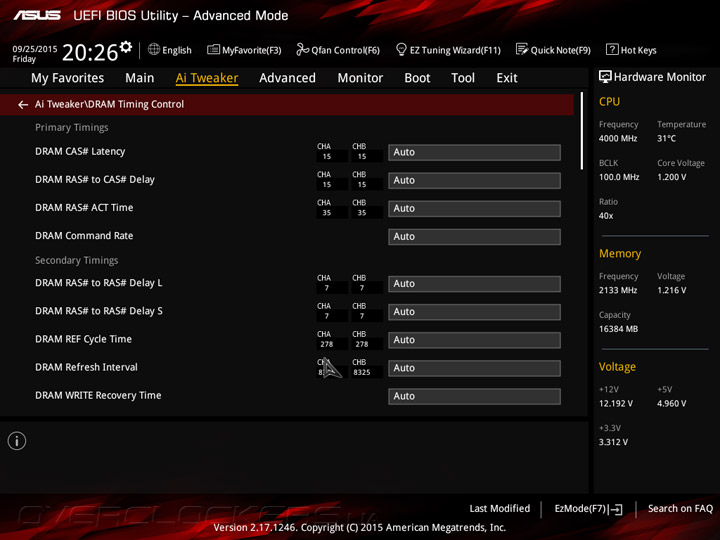

Несмотря на неспособность новинки к повышению тактовой частоты ОЗУ возможности управления таймингами и другими параметрами оперативной памяти, сосредоточенные в подменю DRAM Timing Control, ничуть не уступают лучшим оверклокерским «материнкам» ASUS.
Вкладка DIGI+ VRM предназначена для тонкой настройки цифровой подсистемы питания, в том числе функции Load-line Calibration и частоты переключения силовых элементов.

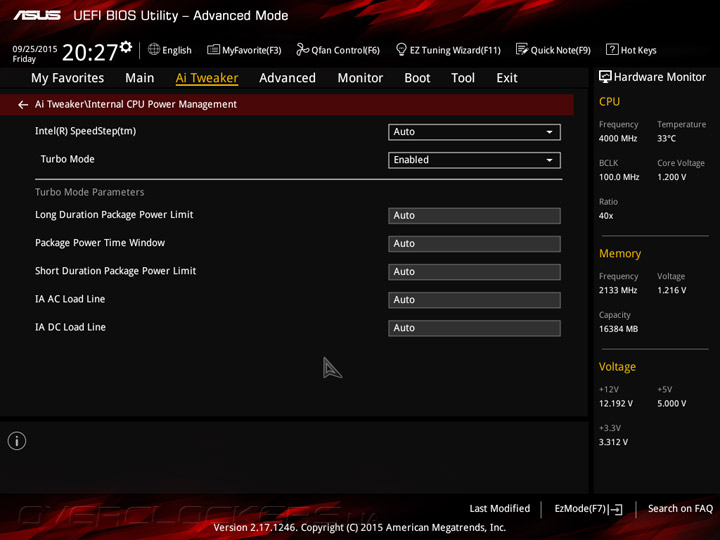

В подразделе Internal CPU Power Management находится управление технология Intel Turbo Boost и EIST, а также регулировки лимитов потребляемой процессором мощности.

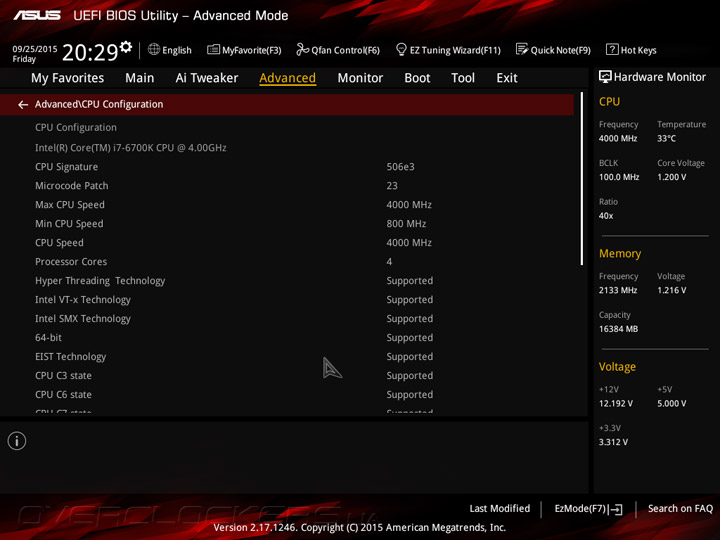

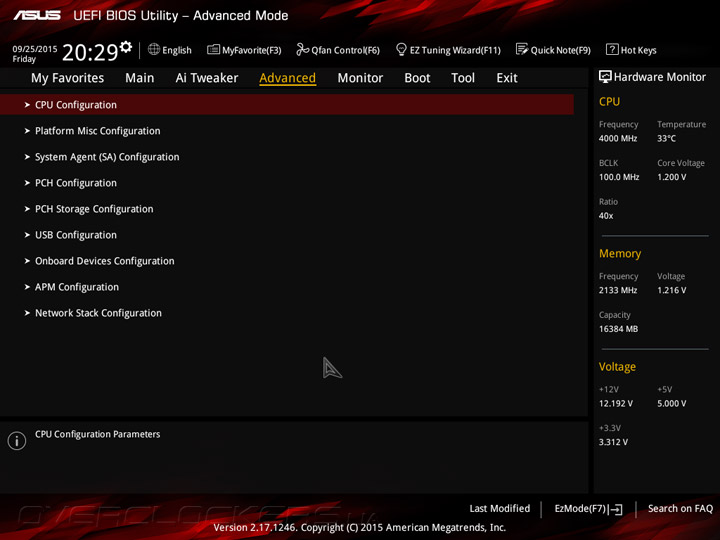

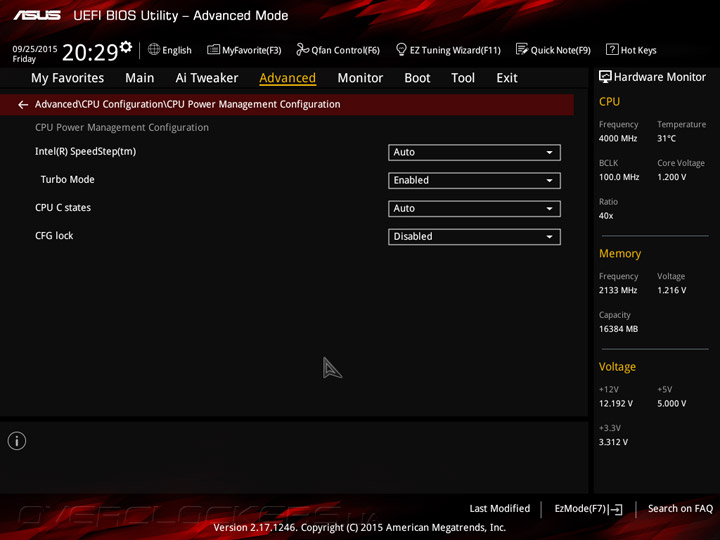

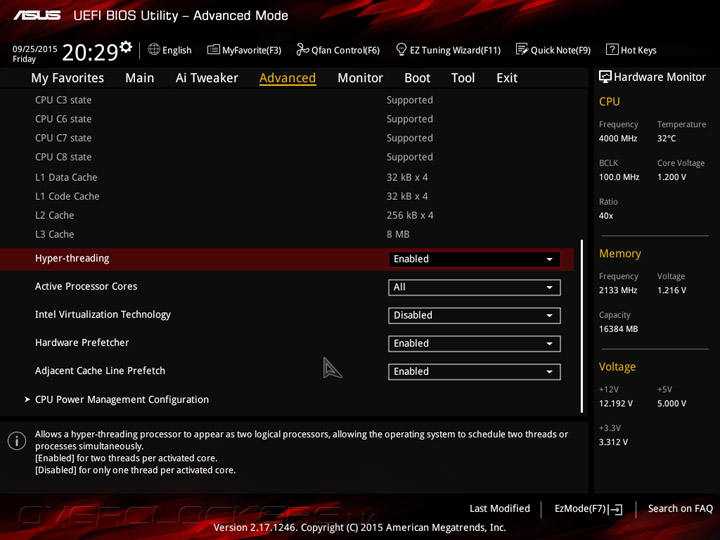

Меню Advanced служит для конфигурирования многочисленных возможностей расширения. Например, вкладка CPU Configuration отвечает за вывод подробной информации об установленном центральном процессоре, настройке его специфических функций, таких как Hyper-threading и аппаратная виртуализация, а также управления технологиями энергосбережения.

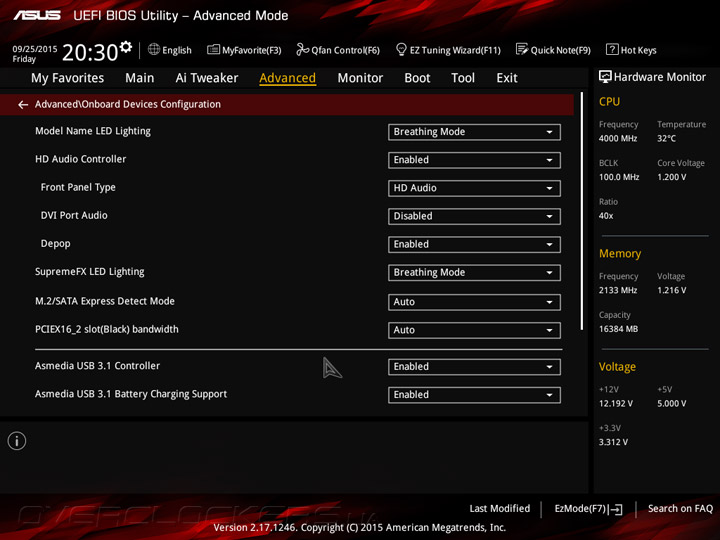

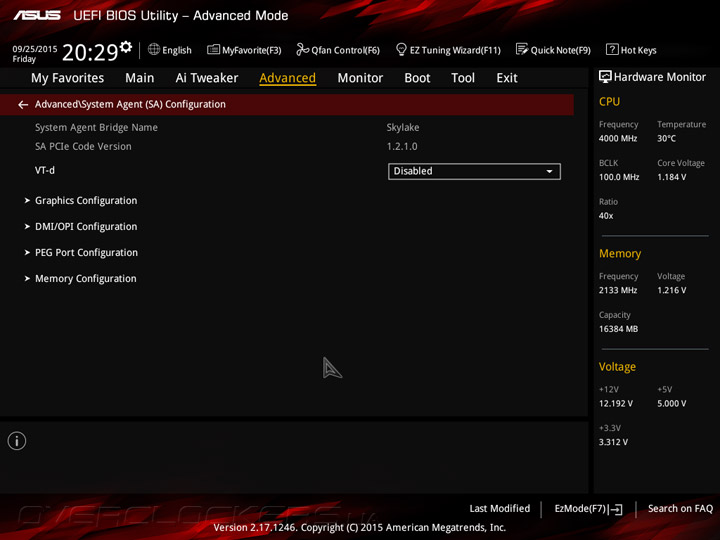

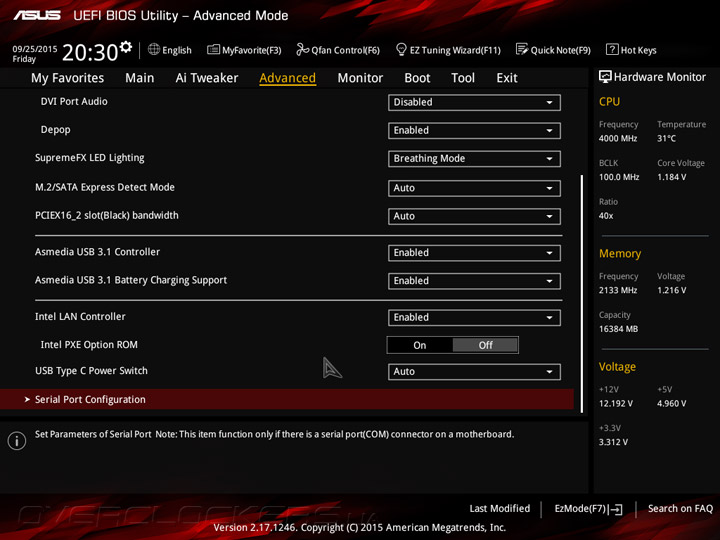

Параметры интегрированного видеоядра и встроенного северного моста находятся в подразделе System Agent (SA) Configuration, а управление дополнительными контроллерами и светодиодной подсветкой системной платы сосредоточено в подменю Onboard Device Configuration.

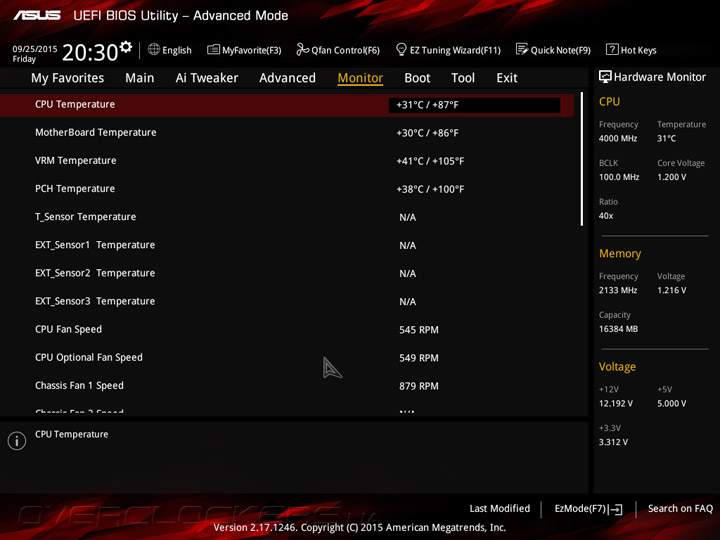

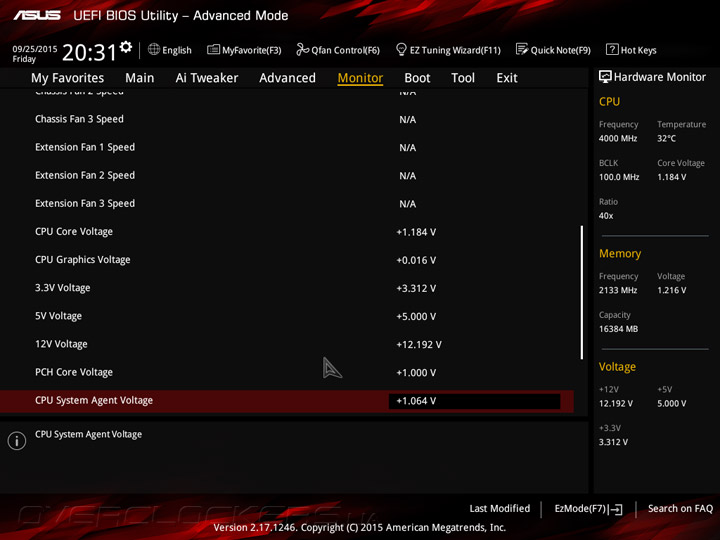

Раздел Monitor, как следует из названия, отвечает за отображение показаний системного мониторинга и управление системой охлаждения. Здесь выводятся значения четырёх встроенных и одного внешнего термодатчика, а также трех опциональных сенсоров, подключаемых к плате расширения Fan Extension Card, скорости вращения пяти основных и трех дополненных вентиляторов, напряжения на процессоре, модулях ОЗУ и шинах питания +3,3 В, +5 В и +12 В.

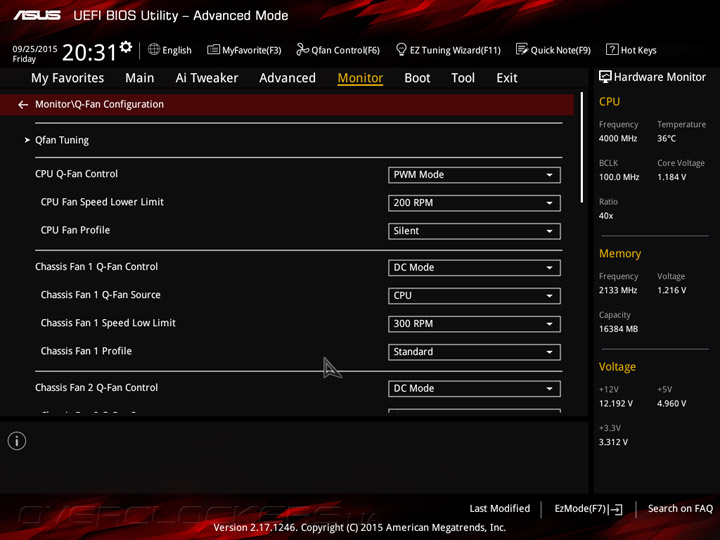

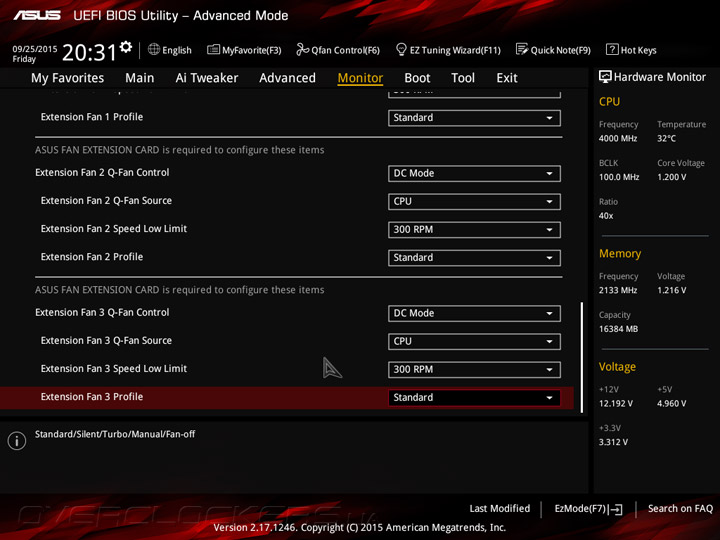

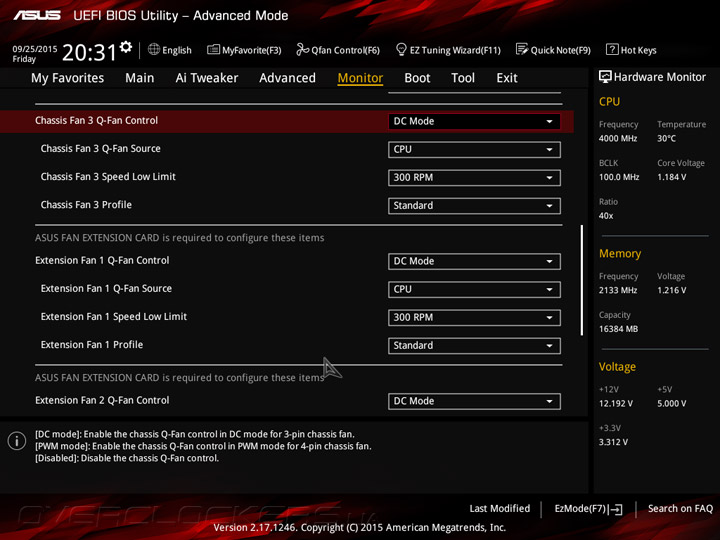

Управление крыльчатками охладителей осуществляется на вкладке Q-Fan Configuration, причем, для всех восьми «карлсонов» можно выбрать один из трех предустановленных режимов работы, либо настроить скорость вращения вручную, привязав обороты к показаниям одной из термопар.

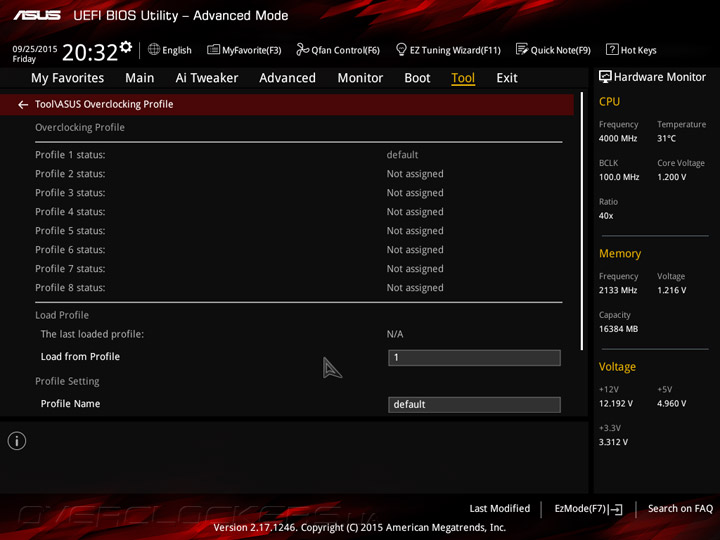

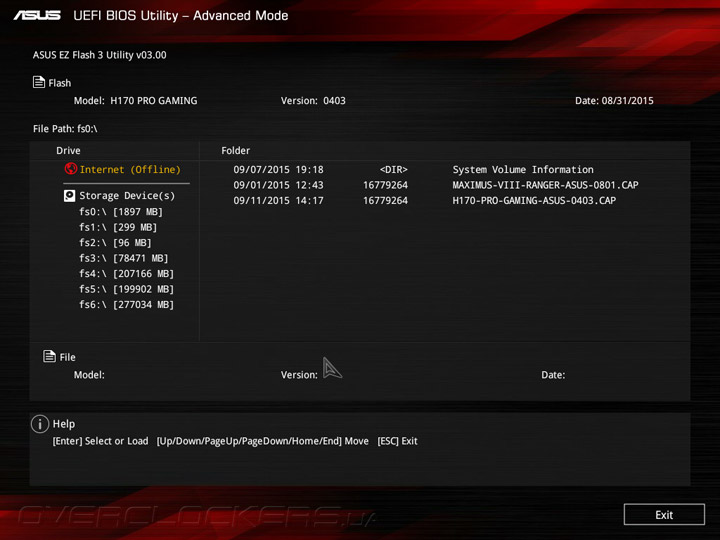

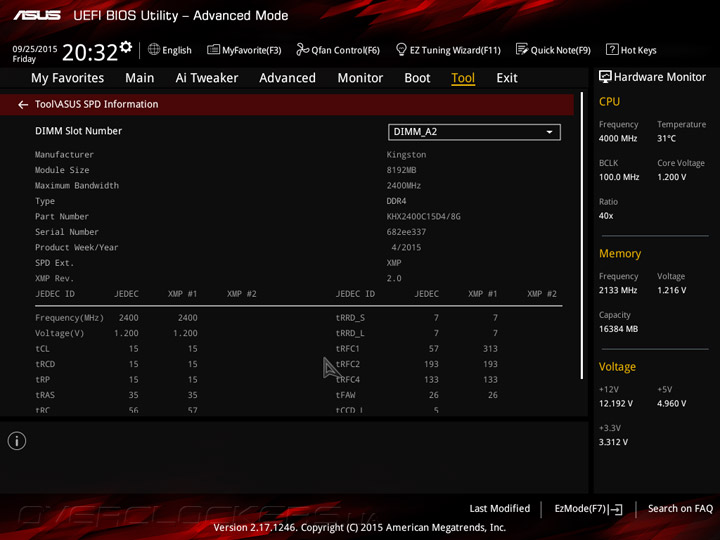

Из дополнительных возможностей прошивка ASUS H170 Pro Gaming может похвастаться наличием подпрограммы обновления управляющего микрокода с возможностью загрузки свежей версии UEFI из Интернета, функцией сохранения восьми профилей с пользовательскими настройками и утилитой SPD Information для просмотра параметров по умолчанию модулей ОЗУ.
Комплектное ПО

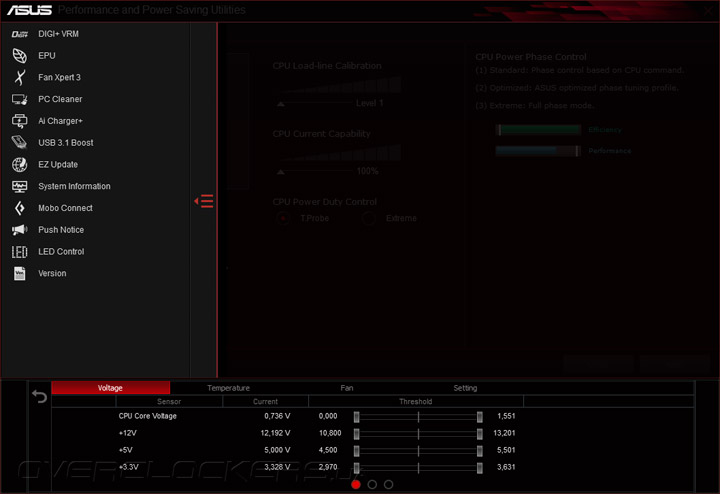

Материнская плата H170 Pro Gaming комплектуется набором разнообразного ПО, в том числе многофункциональным приложением ASUS Ai Suite 3, в состав которого входят модули, служащие для управления параметрами быстродействия, аппаратного мониторинга и много другого. В нижней части оконного интерфейса расположена информационная панель, на которую выводятся показатели системного мониторинга. Кликнув на группу датчиков можно проследить за динамикой изменения параметров в режиме реального времени, а также настроить оповещение по достижению критических значений.

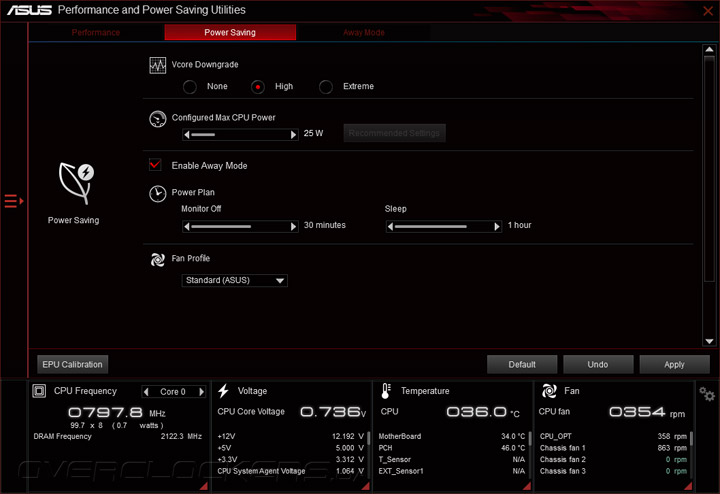

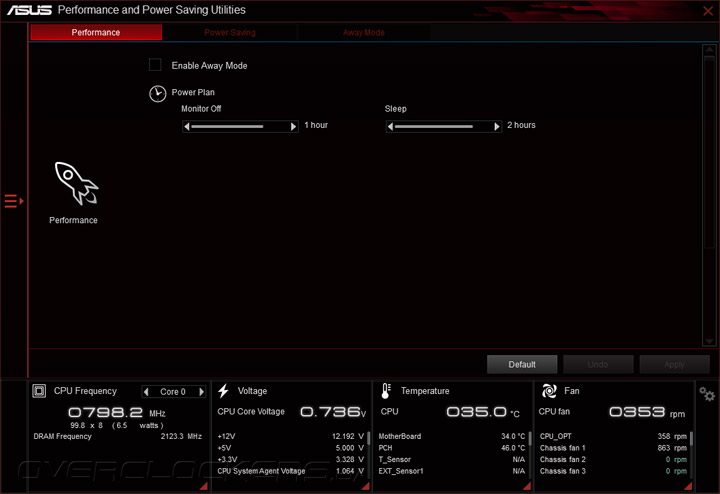

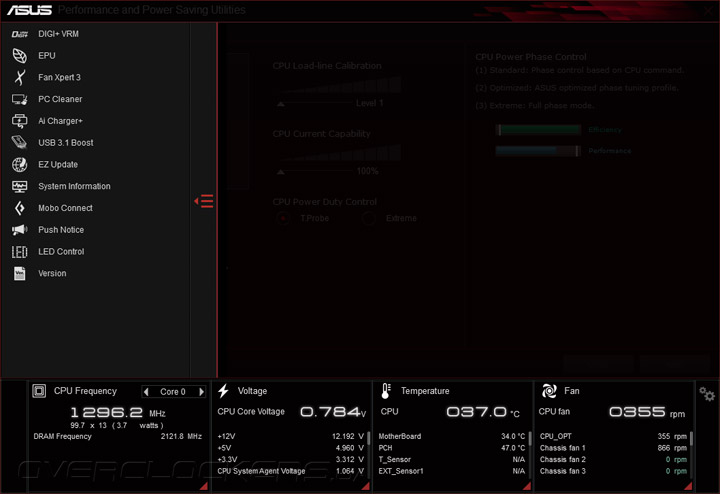

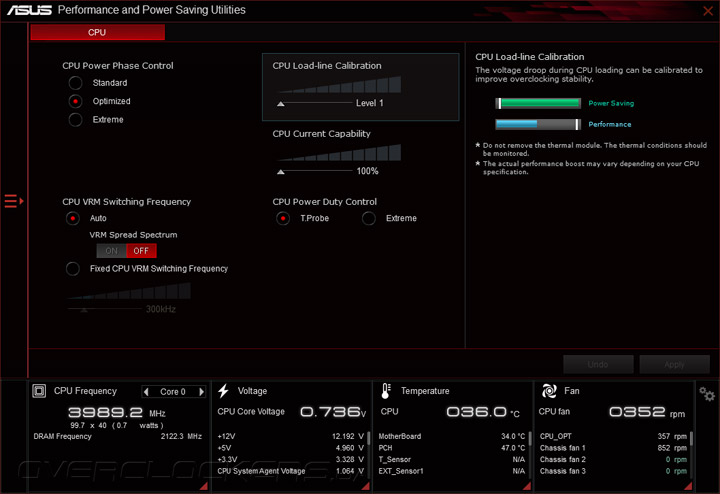

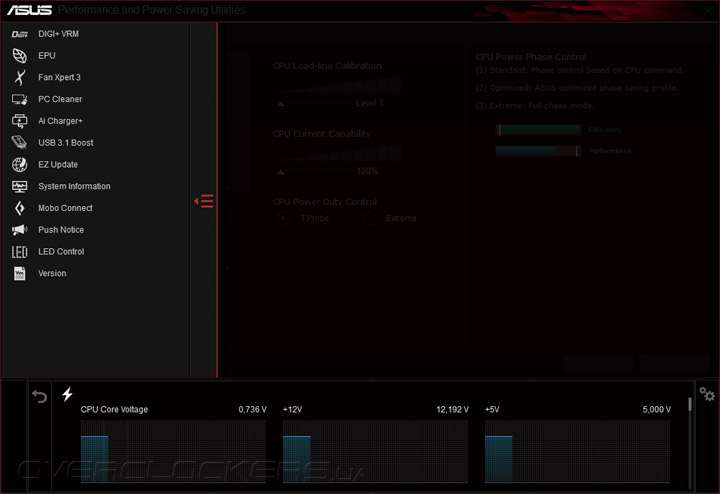

Подпрограмма DIGI+ VRM позволяет задать тонкие настройки цифровой подсистемы питания, что, в общем, бессмысленно при отсутствии инструментов для разгона, а утилита EPU служит для управления параметрами энергосбережения, в том числе снижения Vcore и ограничения потребляемой CPU мощности.

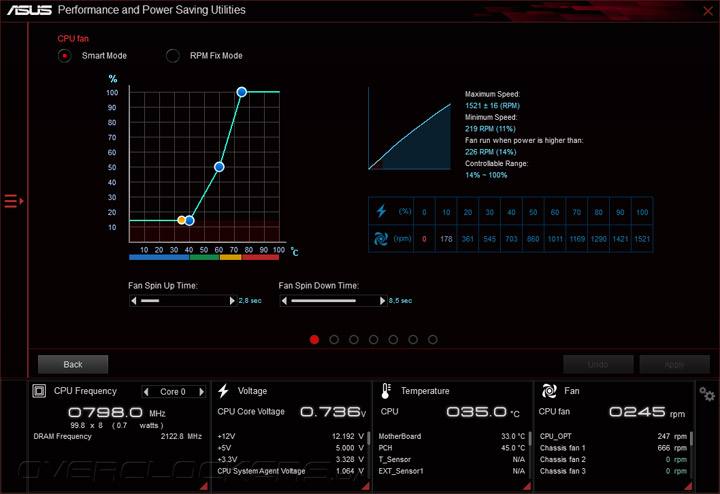

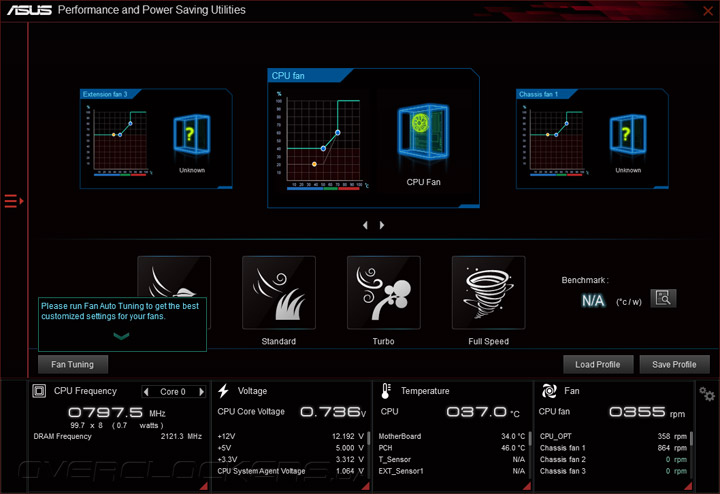

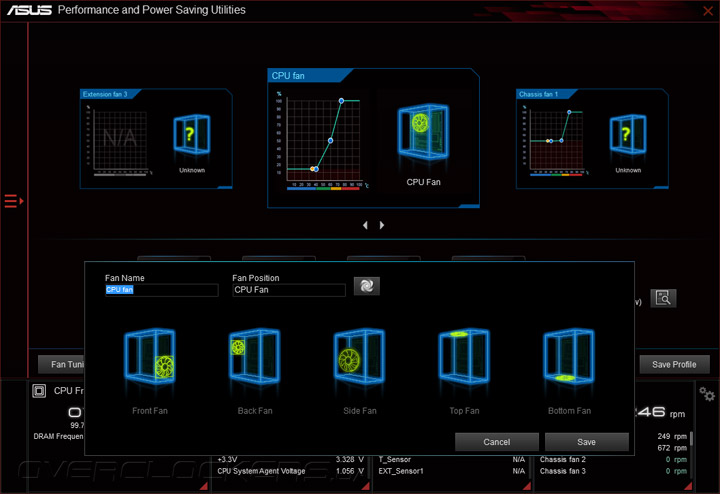

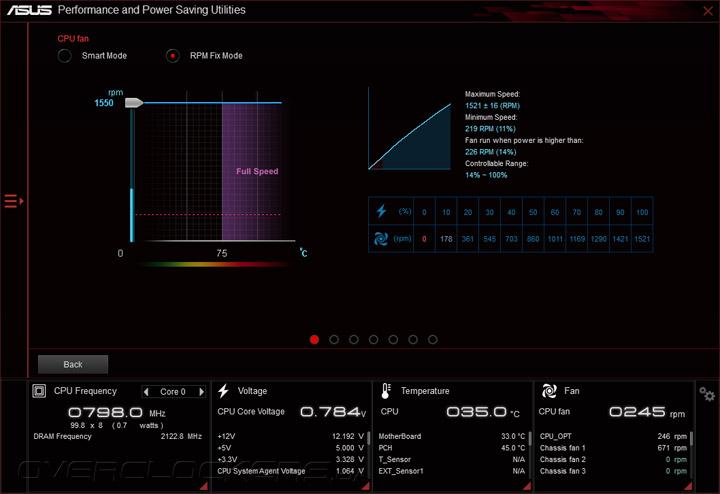

За настройки функционирования системы охлаждения отвечает программный модуль Fan Xpret 3. С его помощью пользователи могут определить расположение каждого из вентиляторов и откалибровать их скорости вращения. Кроме того, Fan Xpret 3 дает возможность выбрать один из четырёх предустановленных профилей или настроить скорости «карлсонов» вручную.

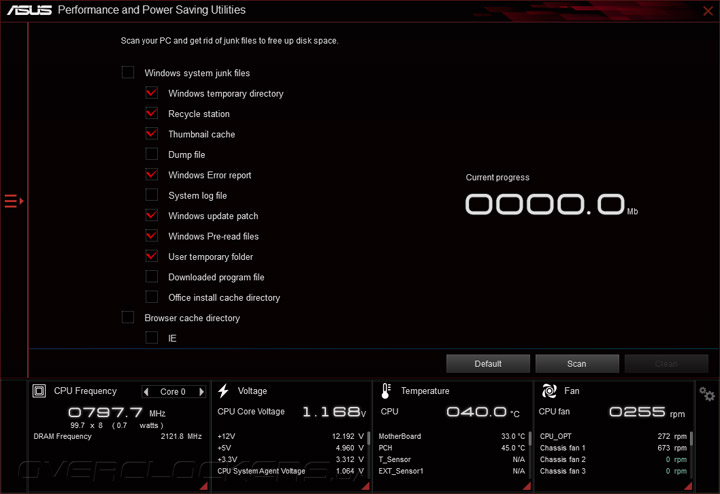

С недавних пор в составе программного продукта Ai Suite 3 появилась небольшая утилита PC Cleaner, предназначенная для очистки системного диска от временных файлов. Конечно, все эти операции можно проделать с помощь средств операционной системы, но это требует определенных навыков.

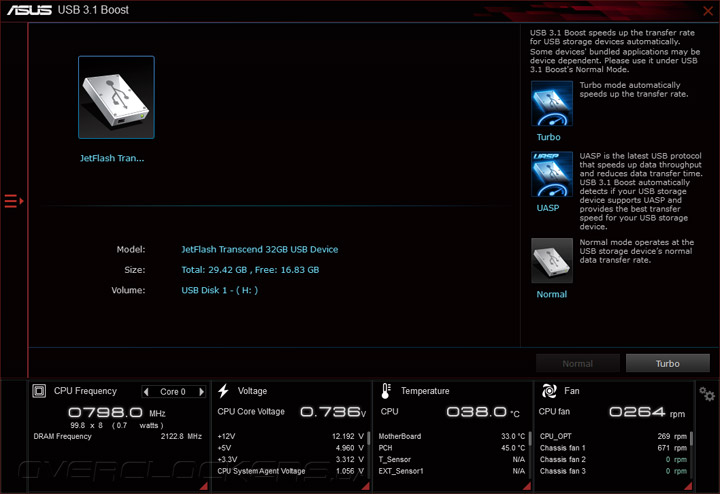

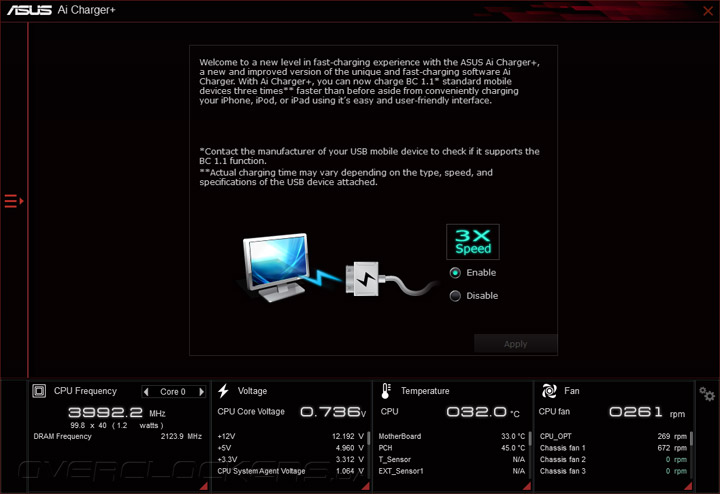

Подпрограмма Ai Charger+ поможет ускорить зарядку разнообразных гаджетов от портов USB, а модуль USB 3.1 Boost служит для ускорения работы внешних накопителей путем активации протокола UASP.

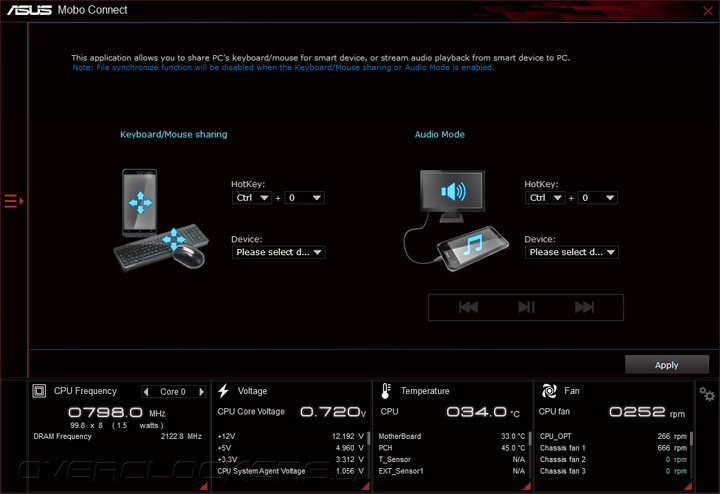

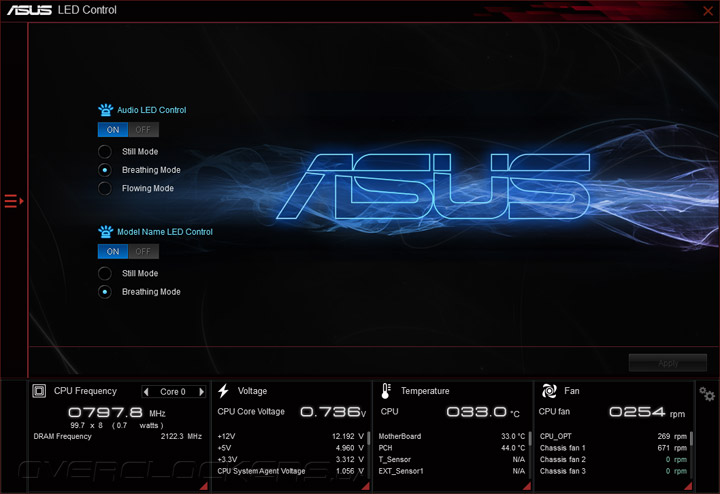

Приложение Ai Suite 3 позволяет использовать подключенную к системному блоку клавиатуру и мышь для работы на мобильном устройстве и передавать аудиопоток с гаджета на ПК, а для управления эффектами светодиодной подсветки служит программный модуль LED Control.

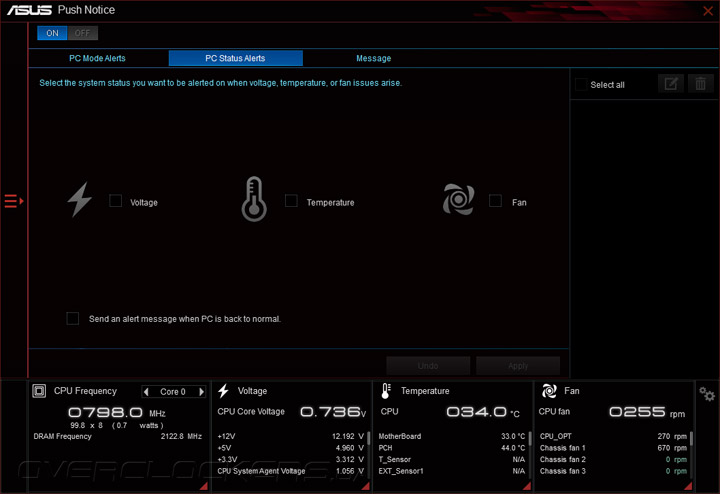

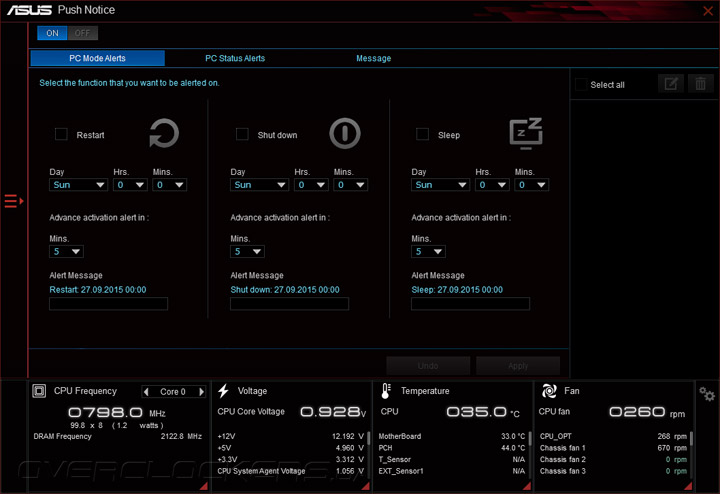

С помощью Push Notice пользователи могут настроить перегрузку, выключение и переход в спящий режим по расписанию, а также отправку уведомлений при достижении небезопасных показаний аппаратного мониторинга.

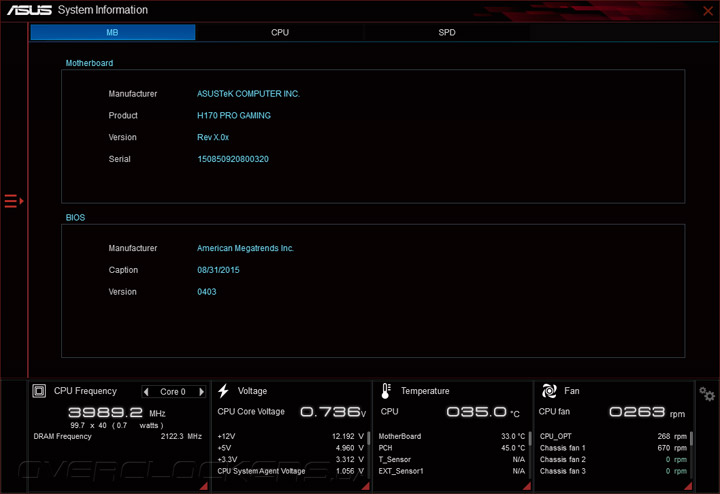

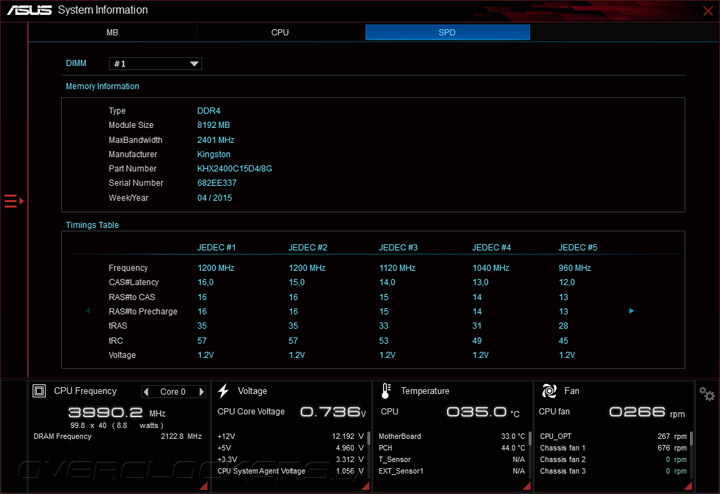

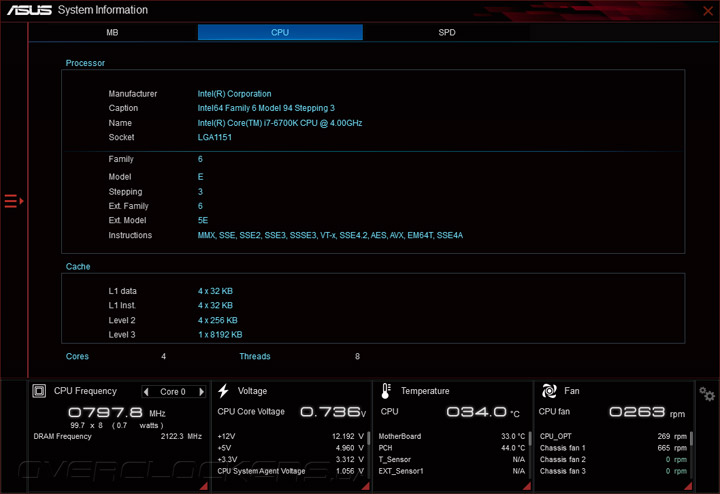

Наконец, в состав Ai Suite 3 входит утилита System Information для отображения информации о материнской плате, установленном процессоре и модулях ОЗУ.

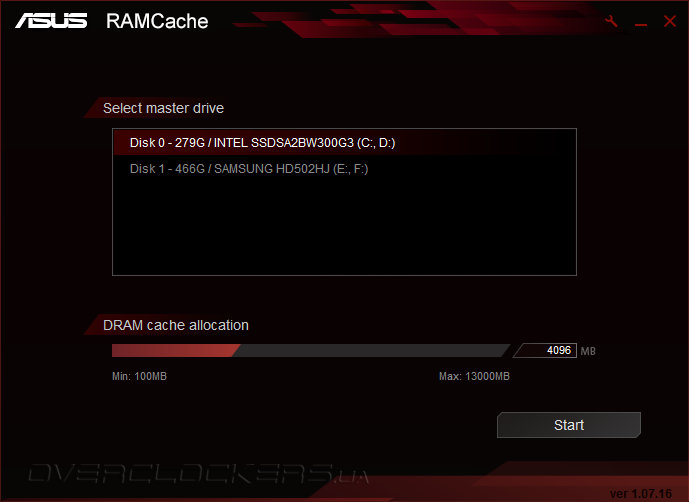

Кроме Ai Suite 3 вместе с новинкой пользователи получают приложение ASUS RAMCache предназначенное для кэширования данных дисковых накопителей в специально отведенную область оперативной памяти.

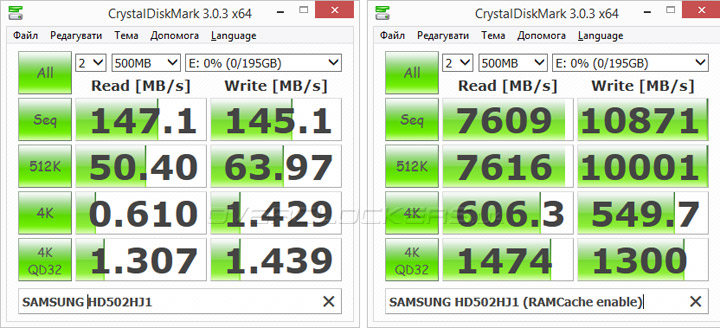

Следуя специальным алгоритмам часто используемая информация с жестких дисков сохраняется в ОЗУ и при повторном вызове считывается с максимальной скоростью. Для проверки эффективности работы RAMCache были проведены измерения в программе CrustalDiskMark. Как говорится, комментарии излишни, правда, в реальных приложениях такое фантастическое быстродействие будет наблюдаться далеко не всегда.

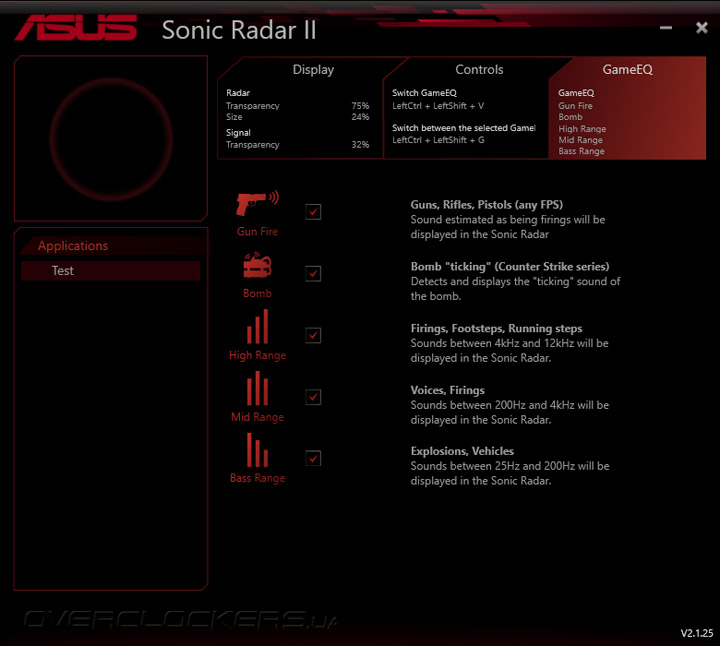

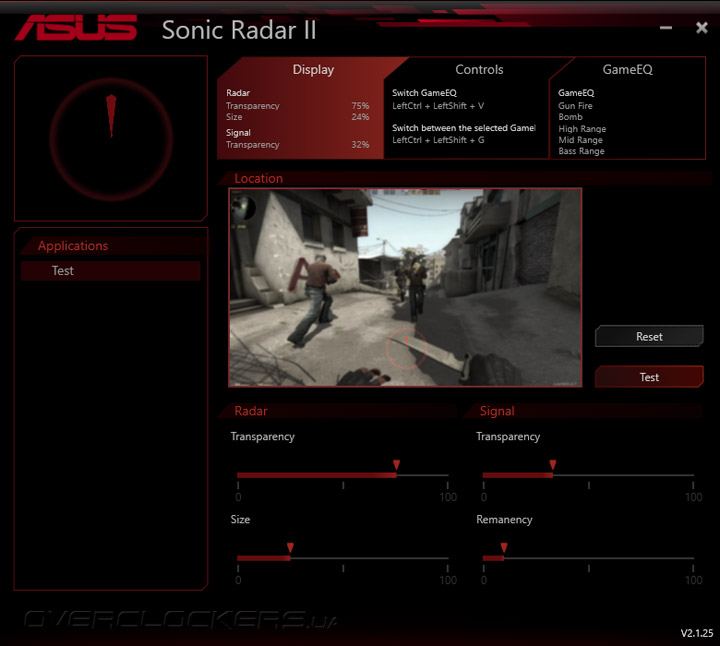

Любители компьютерных игр наверняка оценят поддержку со стороны ASUS H170 Pro Gaming фирменной технологии Sonic Radar II, которая служит для отображения направления от источника звука в играх, а также усиления отдельных элементов звукового сопровождения.

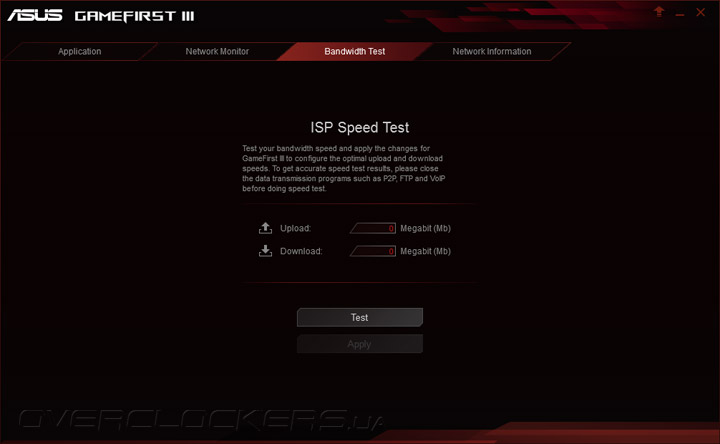

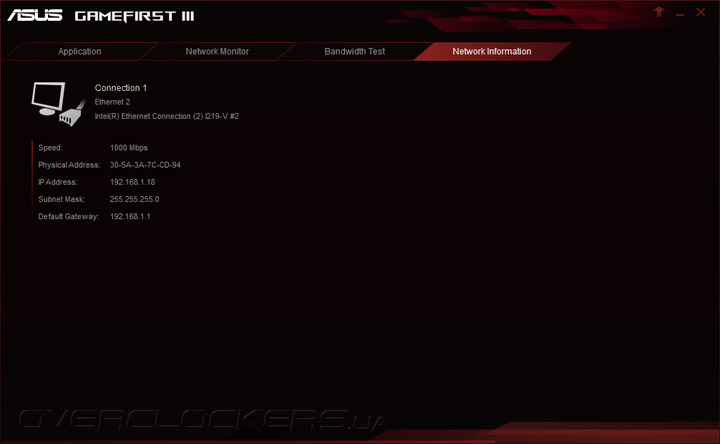

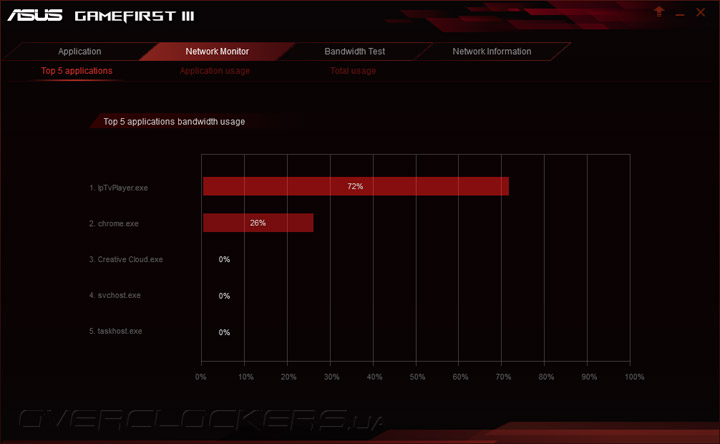

Помимо перечисленного выше покупатели материнской платы могут воспользоваться программным продуктом GameFirst III, обеспечивающим управление приоритетами доступа приложений и распределения пропускной способности подключения к сети Интернет. Программа позволяет выбрать один из четырёх предустановленных профилей с возможностью ручной корректировки настроек.
