Обзор и тестирование материнской платы ASRock X570S PG Riptide. История вспять

После появления продуктов на базе AMD B550 прошло больше года и рынок отчаянно нуждался в обновлении ассортимента. Однако ничего нового для сокета AM4 компания не стала придумывать, и тем не менее уже все производители представили обновлённые изделия на базе старого-нового чипа X570. Кто-то выделил символ «S», как в нашем примере, но уже на блок схеме в руководстве пользователя можно видеть маркировку под привычным видом «X570». Как бы там ни было, вентилятора на охладителе теперь нет, скрывается ли за этим техпроцесс, инженерные вмешательства, программные новации или что-либо ещё — неизвестно. Сам чип буквально тот же, что и прежде.

ASRock X570S PG Riptide

Мы будем знакомиться с новой именной платой Riptide, анонсированной вместе с «новым» набором системной логики. Путь уже проторенный всеми ведущими производителями — отказ от непонятных цифр и аббревиатур подчёркивает тенденции последних лет. Игровое позиционирование платы влечёт за собой особый подход для подсистем сети и звука. Контроллер проводных подключений здесь из уже призабытой серии Killer, а вот кодек самый простой, дополнительных схемотехнических решений нет.

ASRock X570S PG Riptide

В остальном устройство ничем не примечательно, нет никаких дополнительных контроллеров, а с реализацией всего доступного от линий ЦП и, собственно, X570 будем разбираться по ходу знакомства. Перечень основных характеристик собран в таблице ниже.

Модель ASRock X570S PG Riptide
Официальная страница продукта в Сети X570S PG Riptide
Чипсет AMD X570
Процессорный разъём AMD AM4
Процессоры AMD Series: Ryzen 3, Ryzen 5, Ryzen 7, Ryzen 9
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ
2133–3200
3466–5000+ (OC)
Слоты PCI-E 1 x PCI Express 4.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x8) — APU
1 x PCI Express 4.0 x16 (x4) — X570
1 x PCI Express 4.0 x16 (x2) — X570
3 x PCI Express 4.0 x1 — X570
M.2 1 x PCI Express 4.0 x4 (Key M, 2230/2242/2260/2280) — Ryzen 3rd Gen CPU
1 x PCI Express 3.0 x4 (Key M, 2230/2242/2260/2280) — Ryzen 2nd Gen CPU
1 x PCI Express 4.0 x4, SATA (Key M, 2230/2242/2260/2280) — X570, 1 x Wi-Fi (Key E, 2230)
Встроенное видеоядро (в APU) Radeon Series: Vega 11, Vega 8
Видеоразъёмы HDMI 2.1
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 3 х 3.2 Gen2 (2 разъёма на задней панели (1x C))
8 х 3.2 Gen1 (4 разъёма на задней панели)
6 x 2.0 (2 разъёма на задней панели)
VR Ready +
Serial ATA 6 x SATA 6 Гбит/с
RAID 0, 1, 10 (SATA), 0, 1 (M.2 NVMe)
Встроенный звук Codec — Realtek ALC897
S/PDIF Оптический (выход)
Сетевые возможности Killer E3100G (2.5 Gigabit Ethernet)
COM
LED Addressable Header 2
LED RGB Header 2
TPM
UEFI UEFI AMI BIOS, 256 Mb Flash ROM
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности 2oz Copper PCB, POST Status Checker (CPU, DRAM, VGA, Boot Device LED), Thunderbolt header, кнопки: BIOS Flashback, Clear CMOS; поддержка AMD 2-Way CrossFireX, Killer LAN Software, Nahimic Audio
Цена в рознице, $ 159

Общая идея построения изделий на базе X570 рассматривалась в ходе знакомства с ASUS Prime X570-Pro.

Упаковка и комплектация

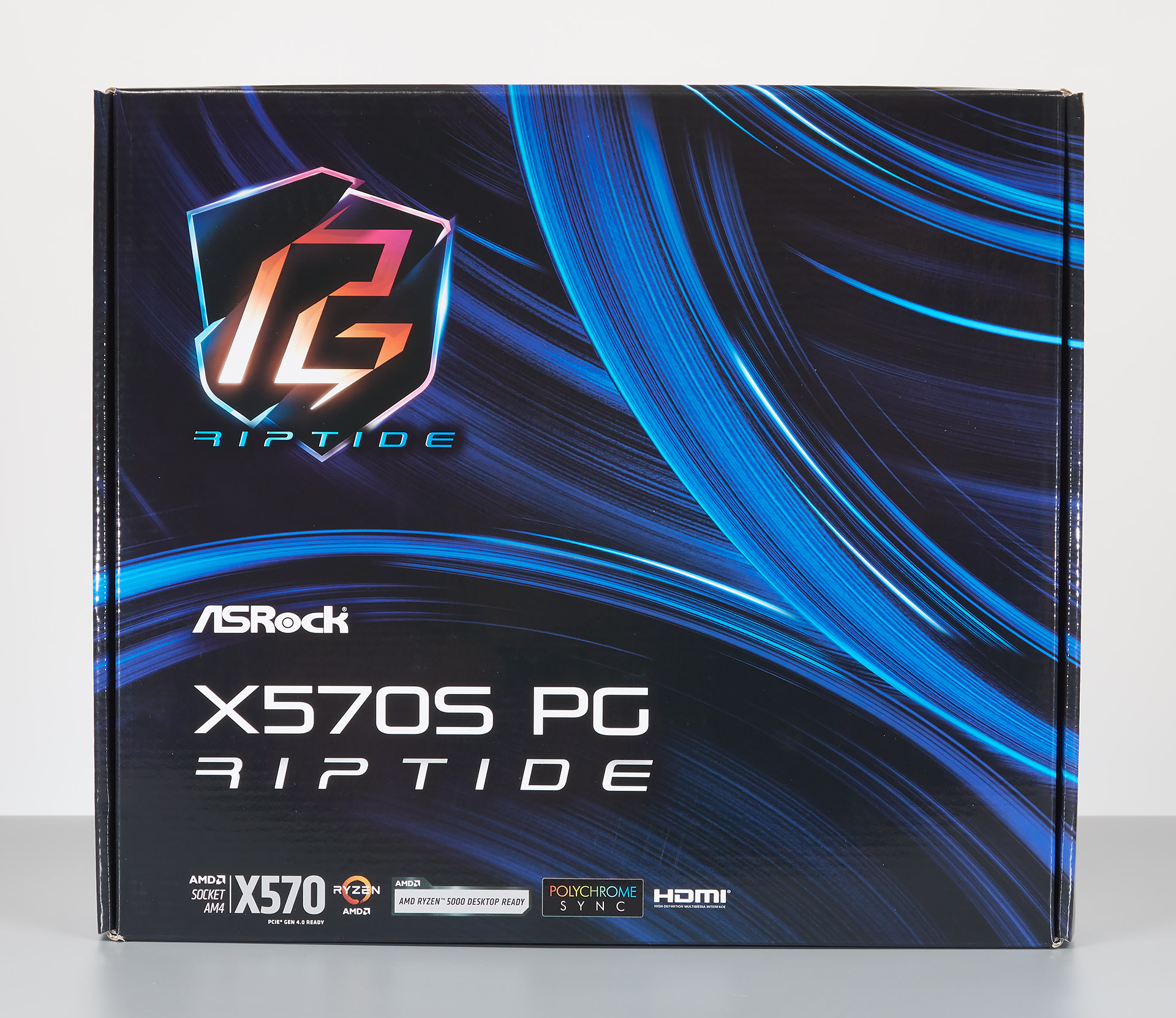

Используется коробка рядовых размеров, картон не самый плотный, всё это указывает на близкое родство с платами начального уровня. Цвет и стилевое оформление делают отсылку к водной тематике, что напрямую связано с названием продукта.

ASRock X570S PG Riptide

Информативность задней стороны на высоте: есть фото платы, схематическое изображение портов на задней панели, а рядом находится таблица с характеристиками. Акцентировано внимание на Lightning Gaming Ports, комплектном Graphics Card Holder, DrMOS в составе VRM и нерядовом сетевом контроллере. Внимательно читая сноски, можно понять о перекрытии ресурсов SATA 5 и 6 нижним M.2, то есть максимальное число накопителей тут будет равняться семи штукам, не принимая во внимание теоретическую возможность использования портов PCI-E.

ASRock X570S PG Riptide

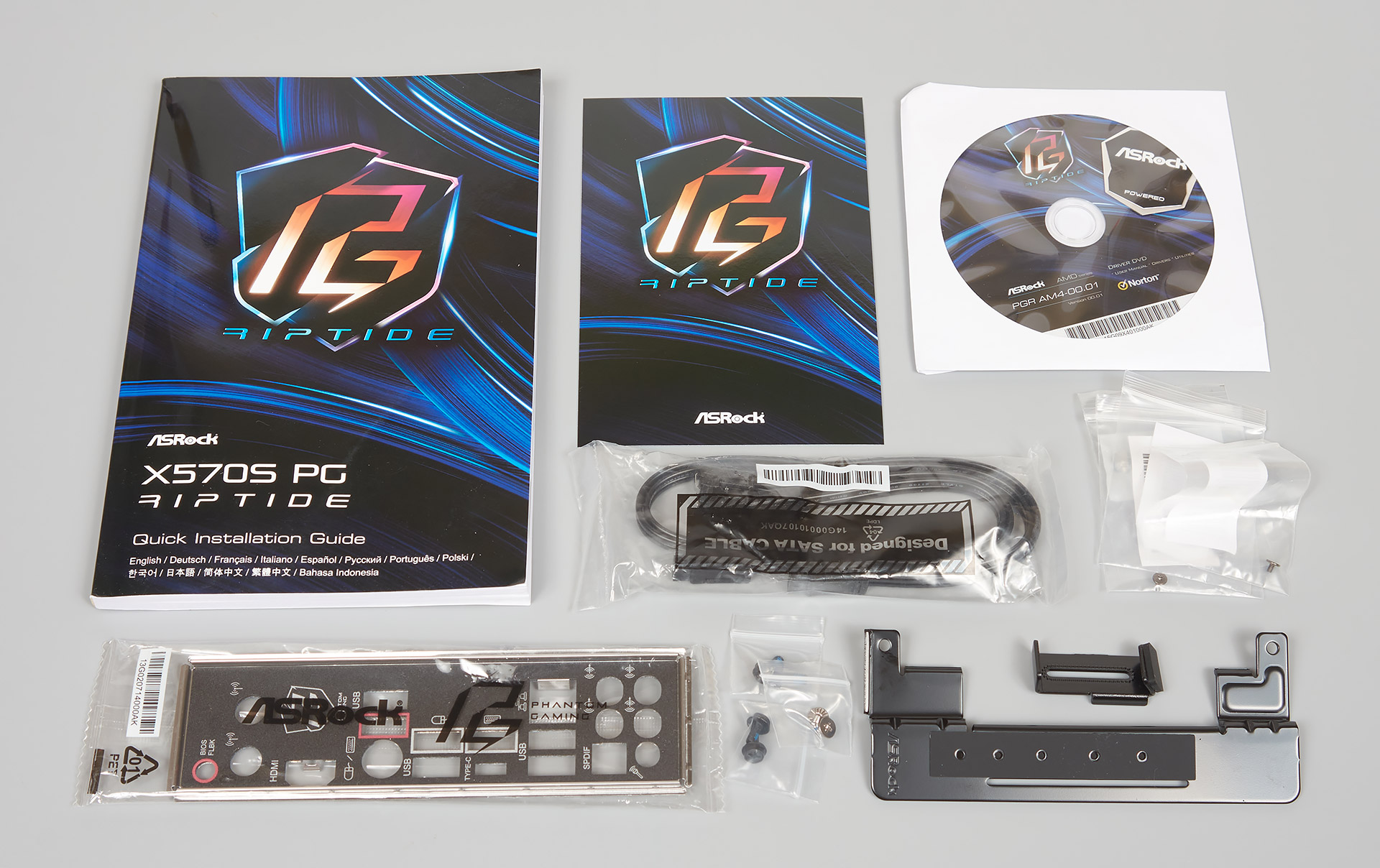

Комплектация:

  • многоязычная инструкция по быстрой установке;
  • открытка с эмблемой серии (присутствует место для марки);
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • три крепёжных винта и одна стойка для устройств формата M.2;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • Graphics Card Holder в комплекте с шестью винтами (два коротких — для крепления лепестка, две пары удлинённых с двумя типами резьбы — для корпусных стоек).

ASRock X570S PG Riptide

Внешний вид

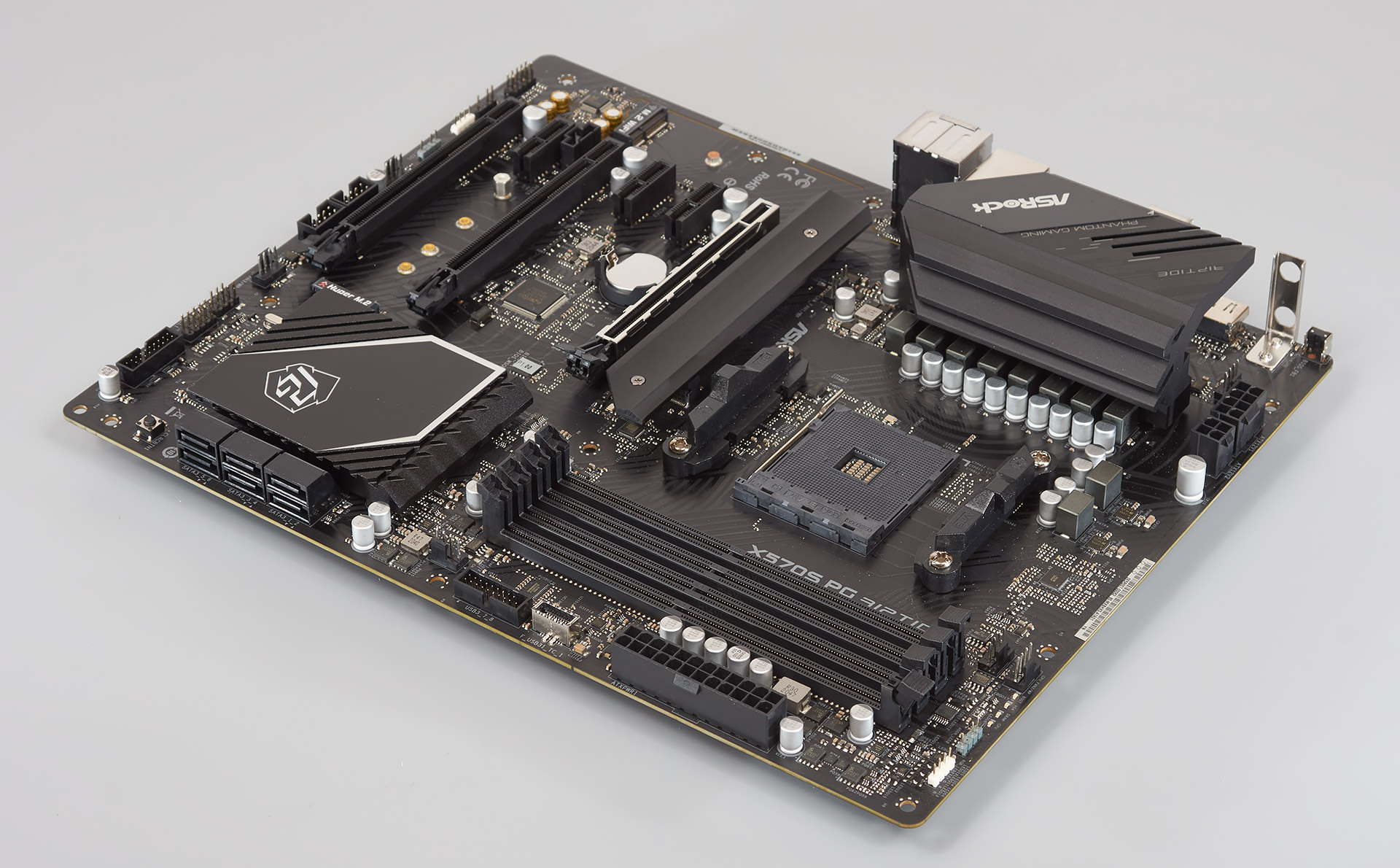

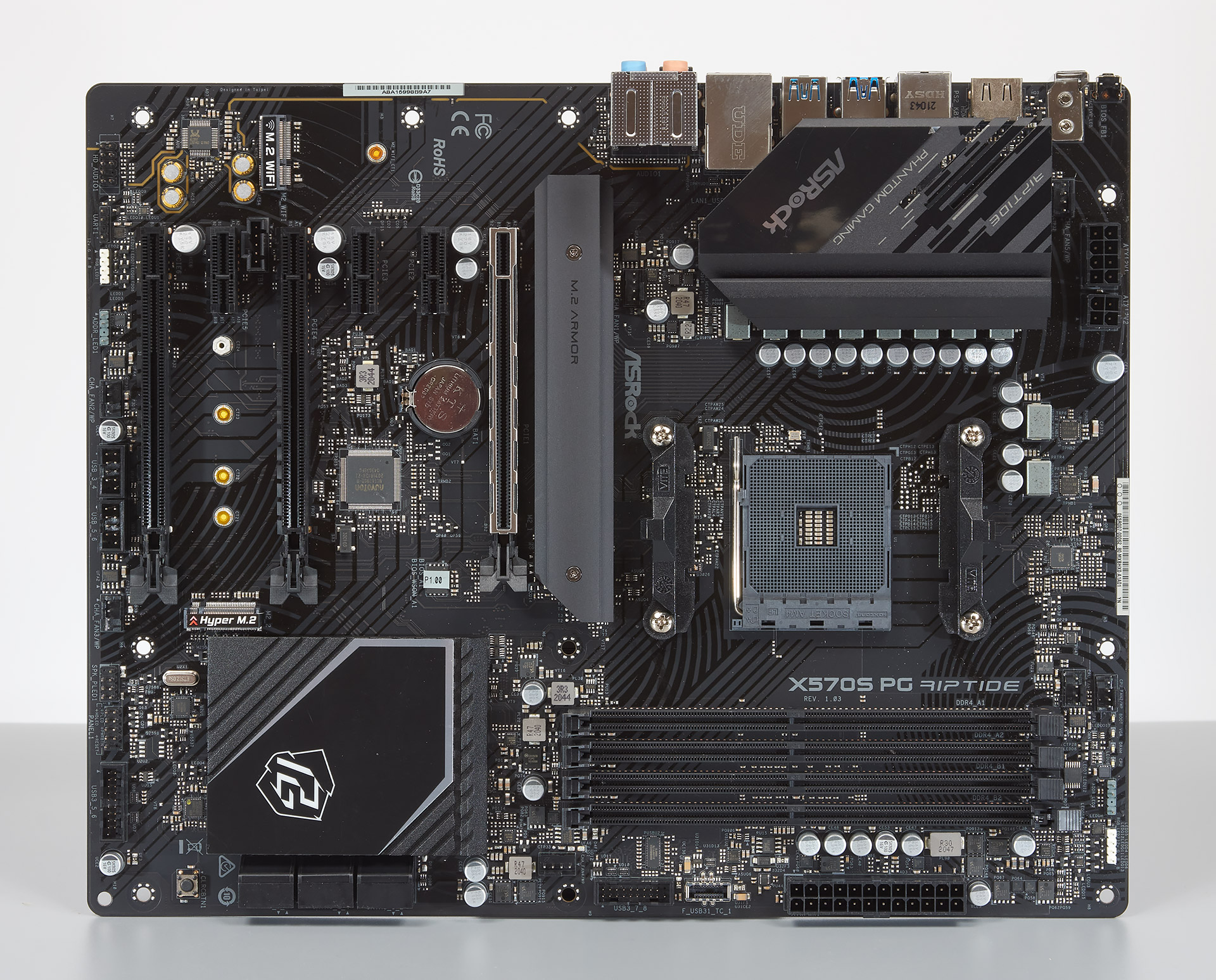

Популярные декоративные изыски последних лет обошли стороной это изделие: над портами ввода-вывода задней панели нет козырька, даже корпусная пластина не является предустановленной. Готовность к работе с мощными процессорами подчёркивает пара гнёзд питания. Минимум усилий на «ненужности», максимум — на обеспечение продукта полезными свойствами.

ASRock X570S PG Riptide

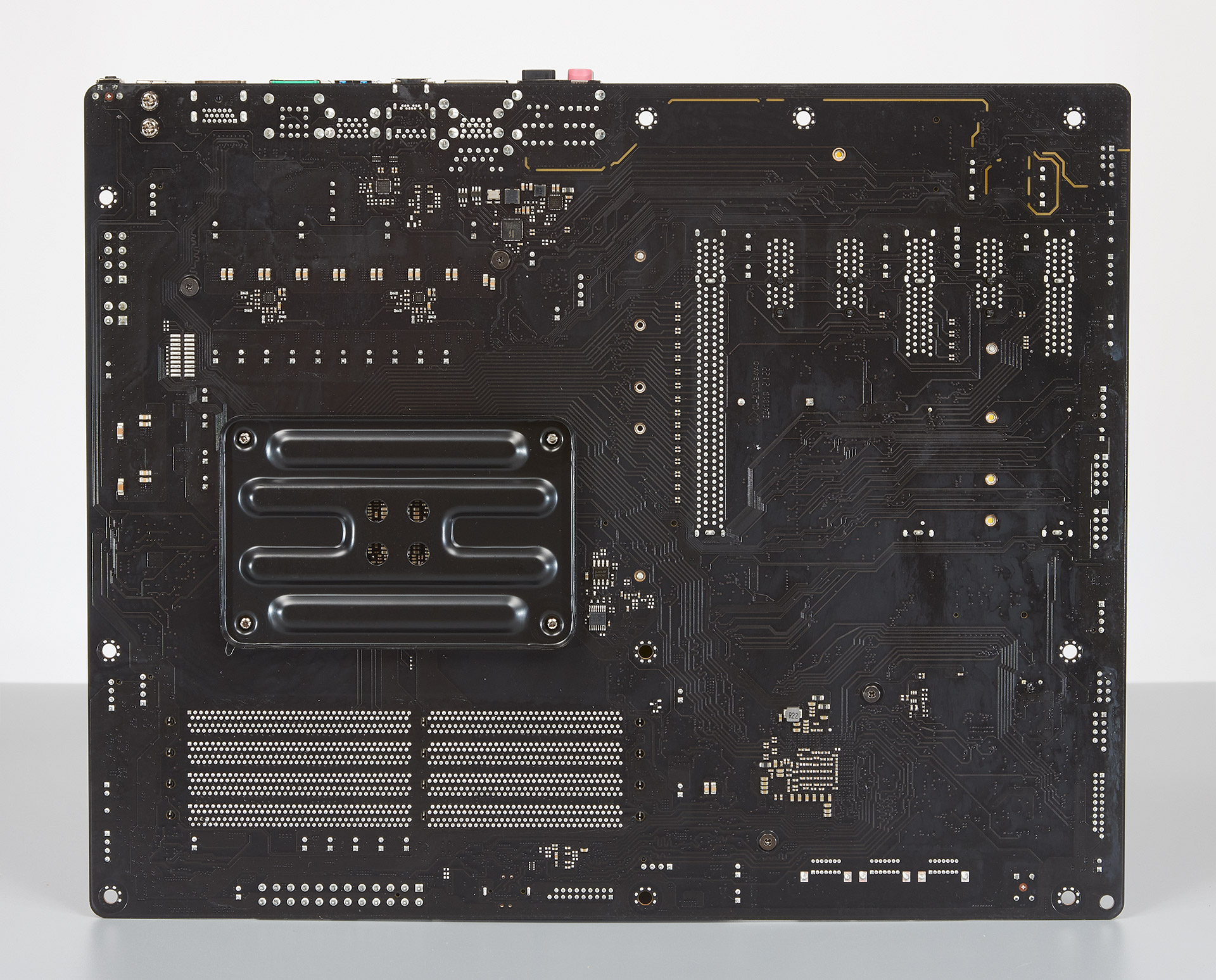

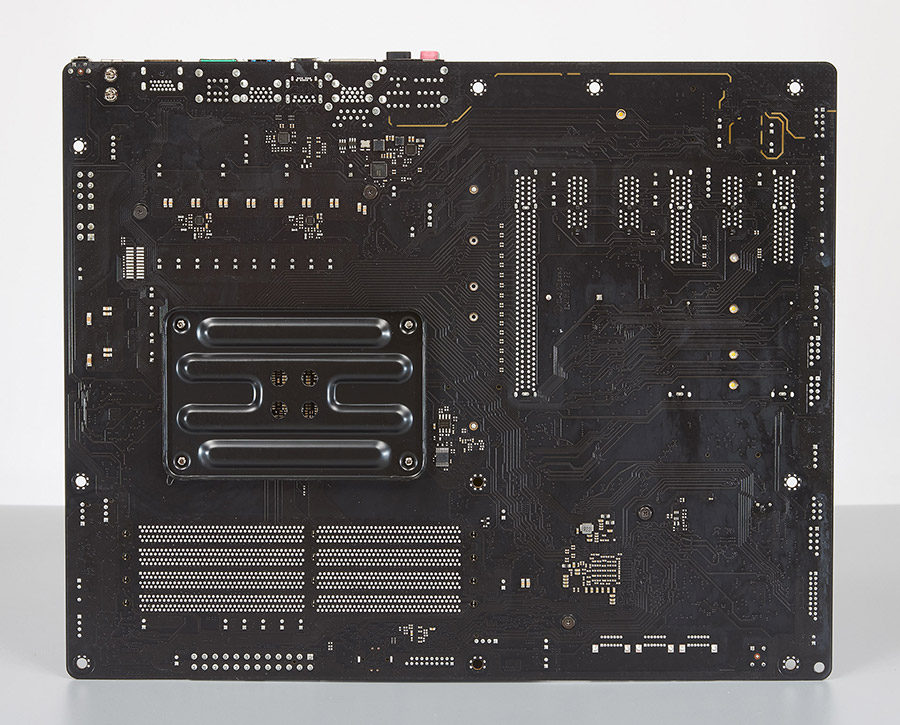

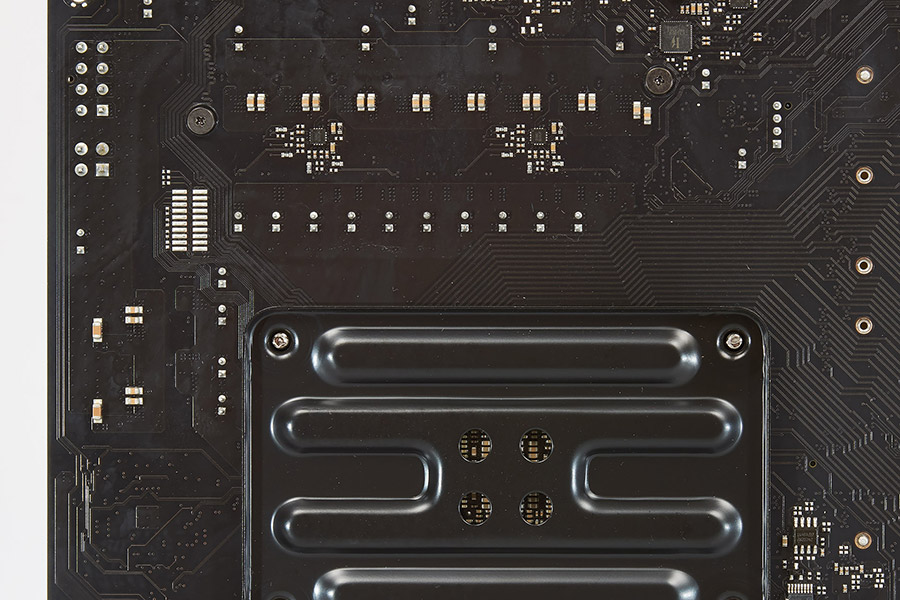

Все навесные конструкции закреплены посредством винтов. Сзади электронные компоненты есть на различных участках, потому сборка потребует аккуратности.

ASRock X570S PG Riptide

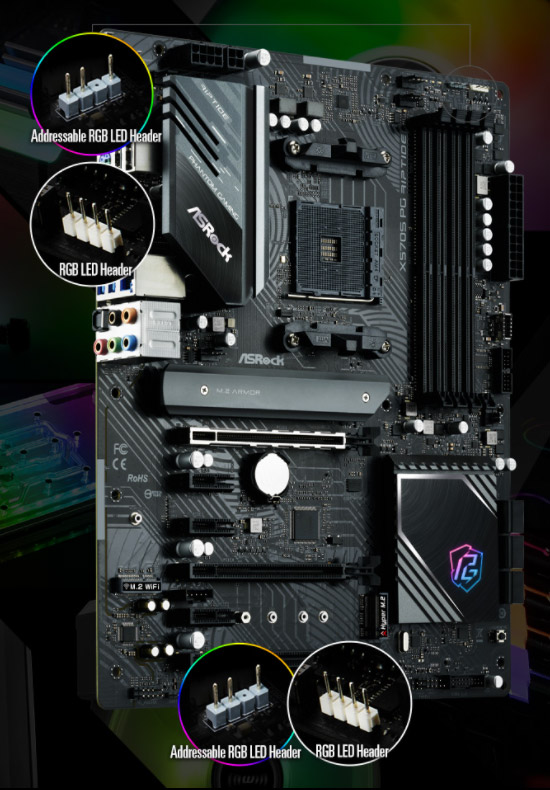

Подсветка сочится из-под радиатора для системной логики, сторонние светящиеся элементы коммутируются к плате посредством четырёх добавочных площадок двух типов.

ASRock X570S PG Riptide

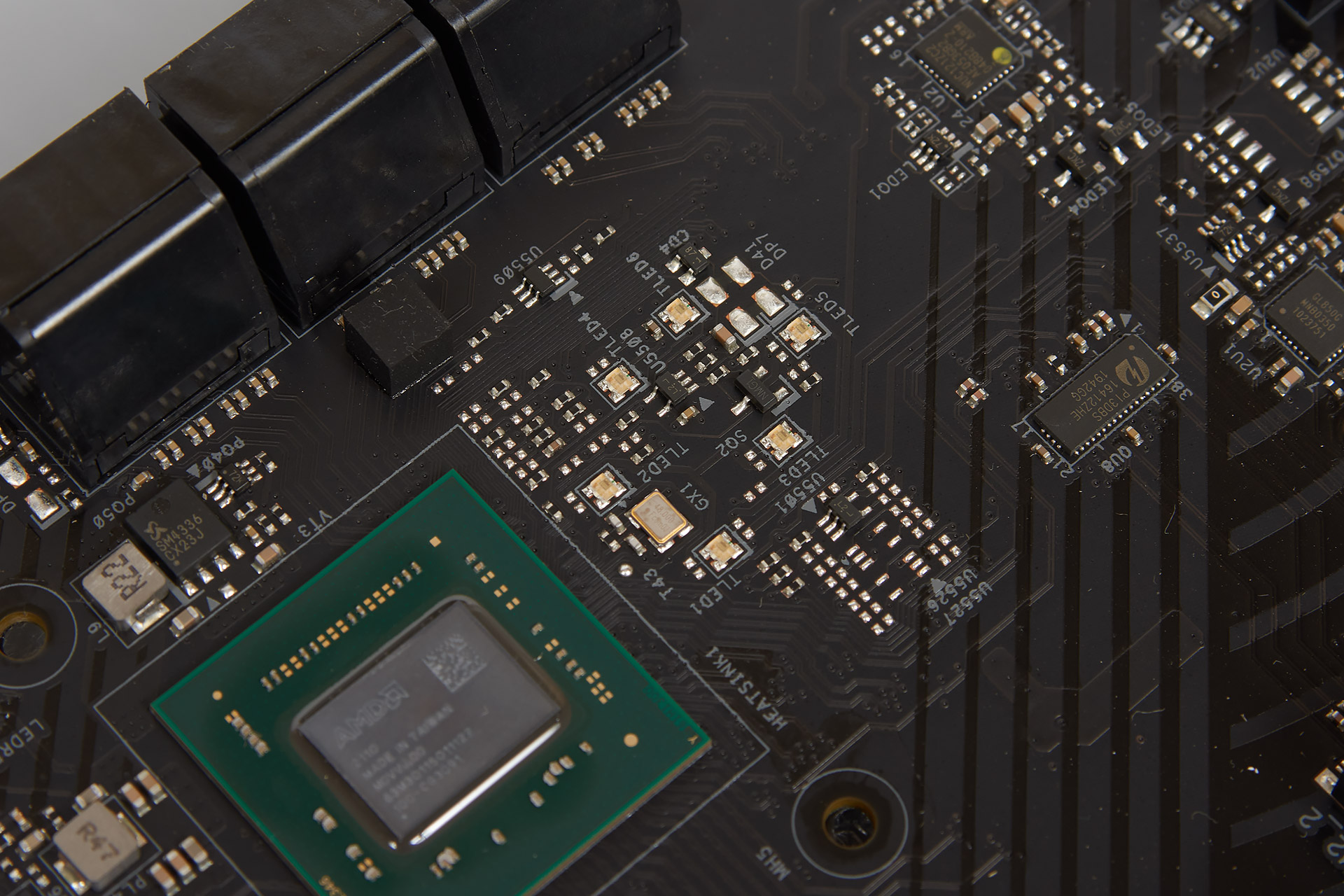

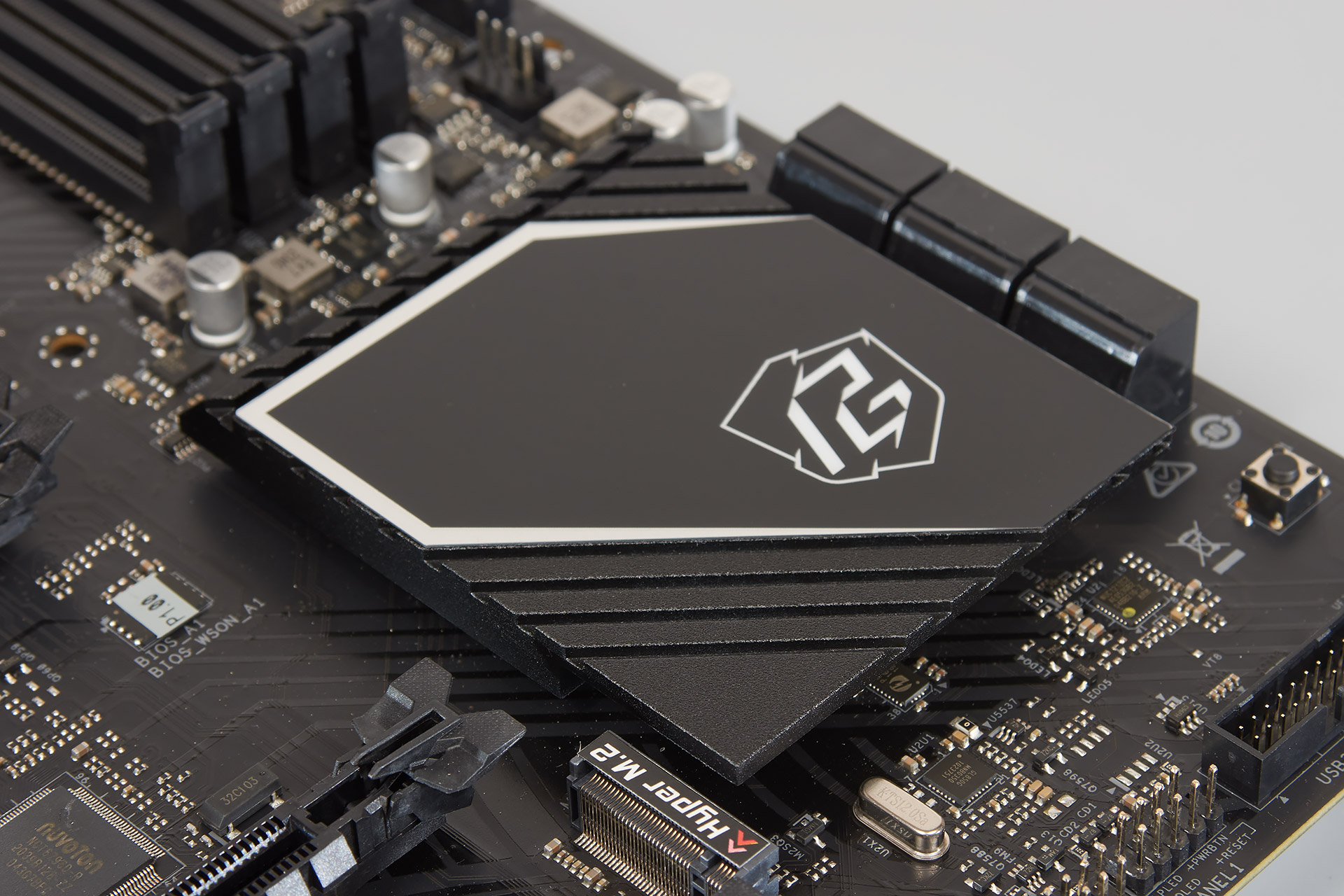

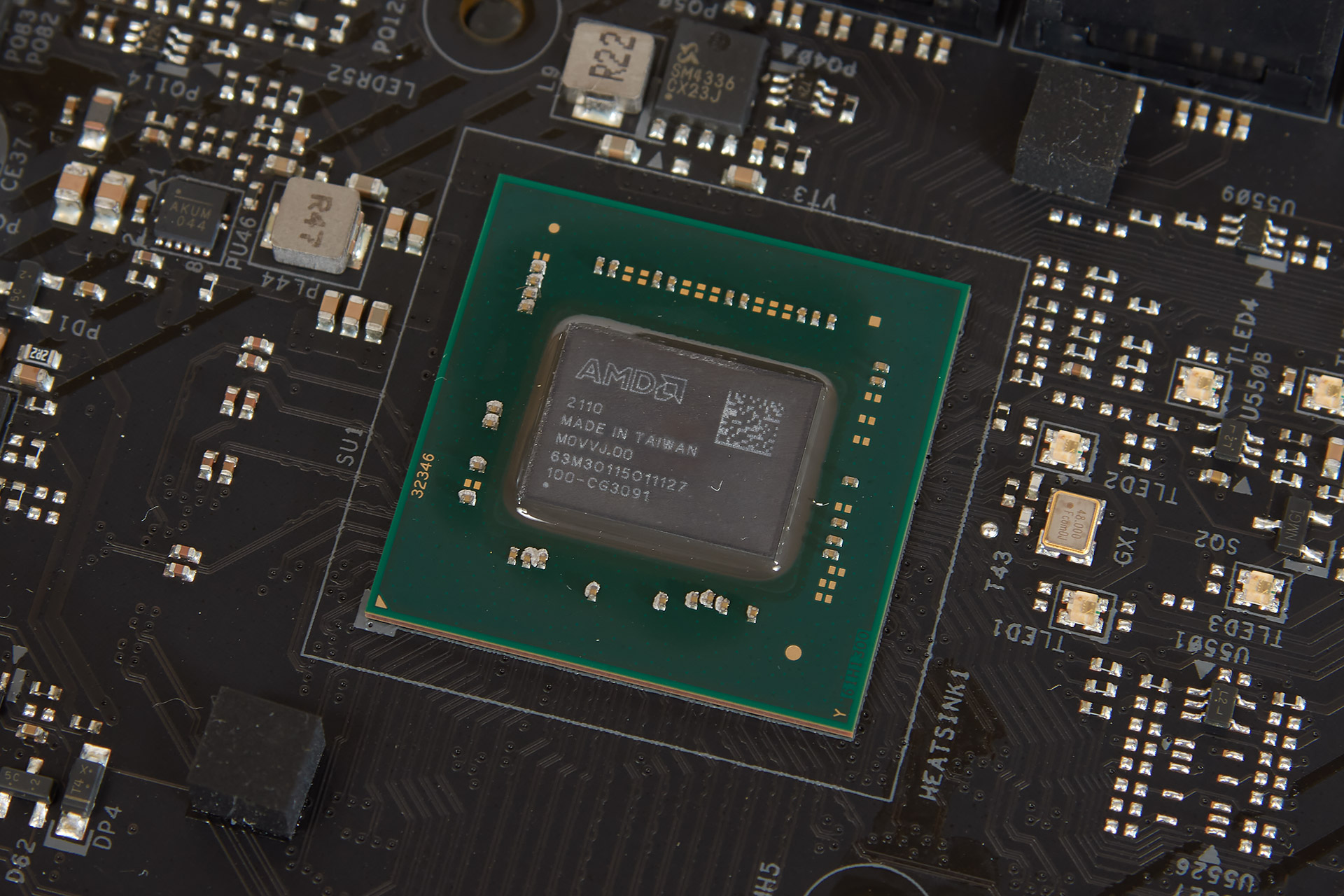

В литой «болванке» предусмотрено окно, а сверху конструкция облагорожена декоративной наклейкой. Вопрос температуры чипа на повестке не стоит — всё находится в разумных рамках без особых спецсредств.

ASRock X570S PG Riptide

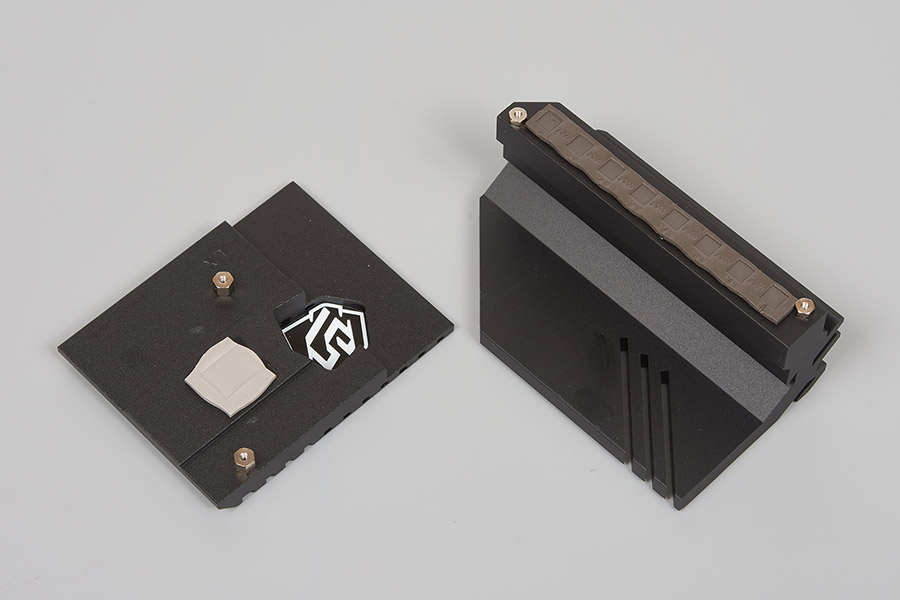

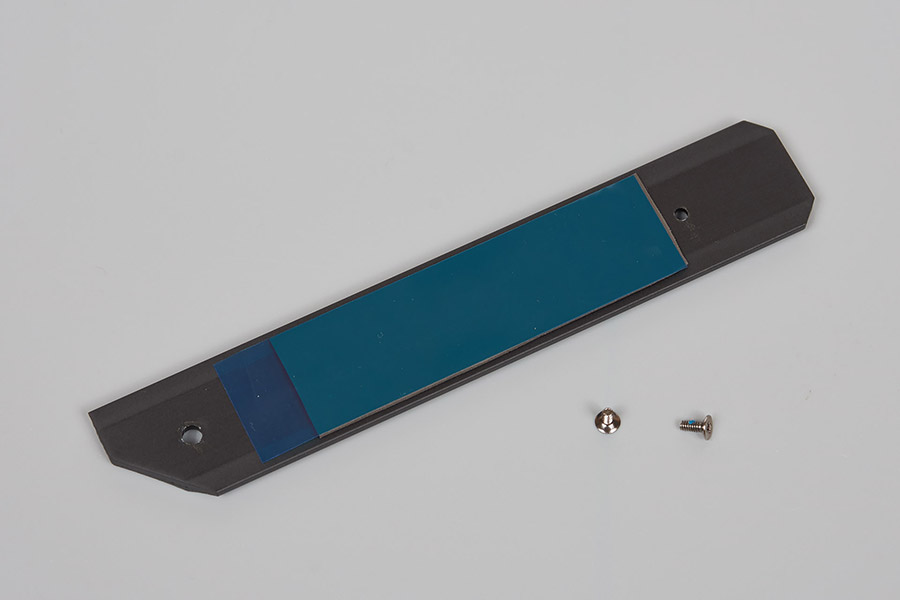

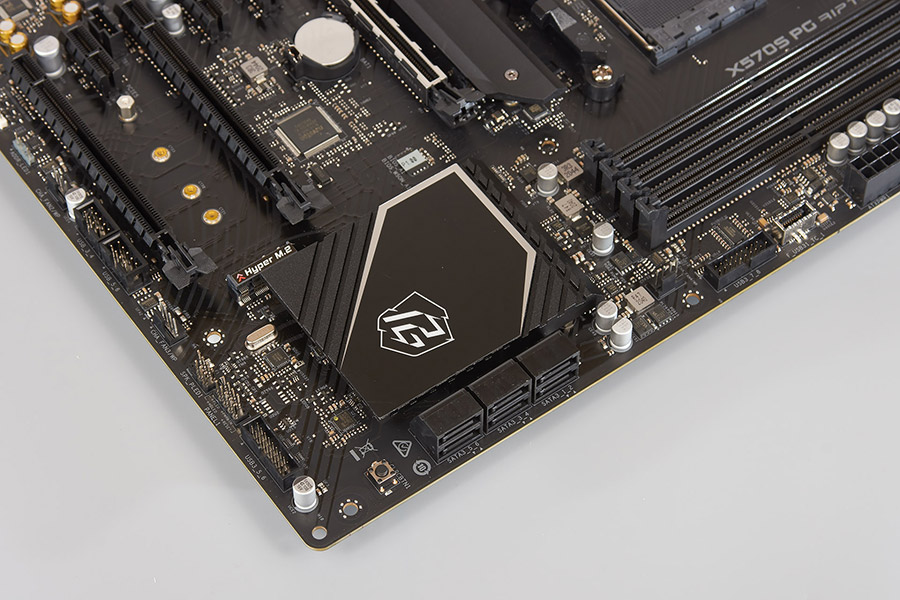

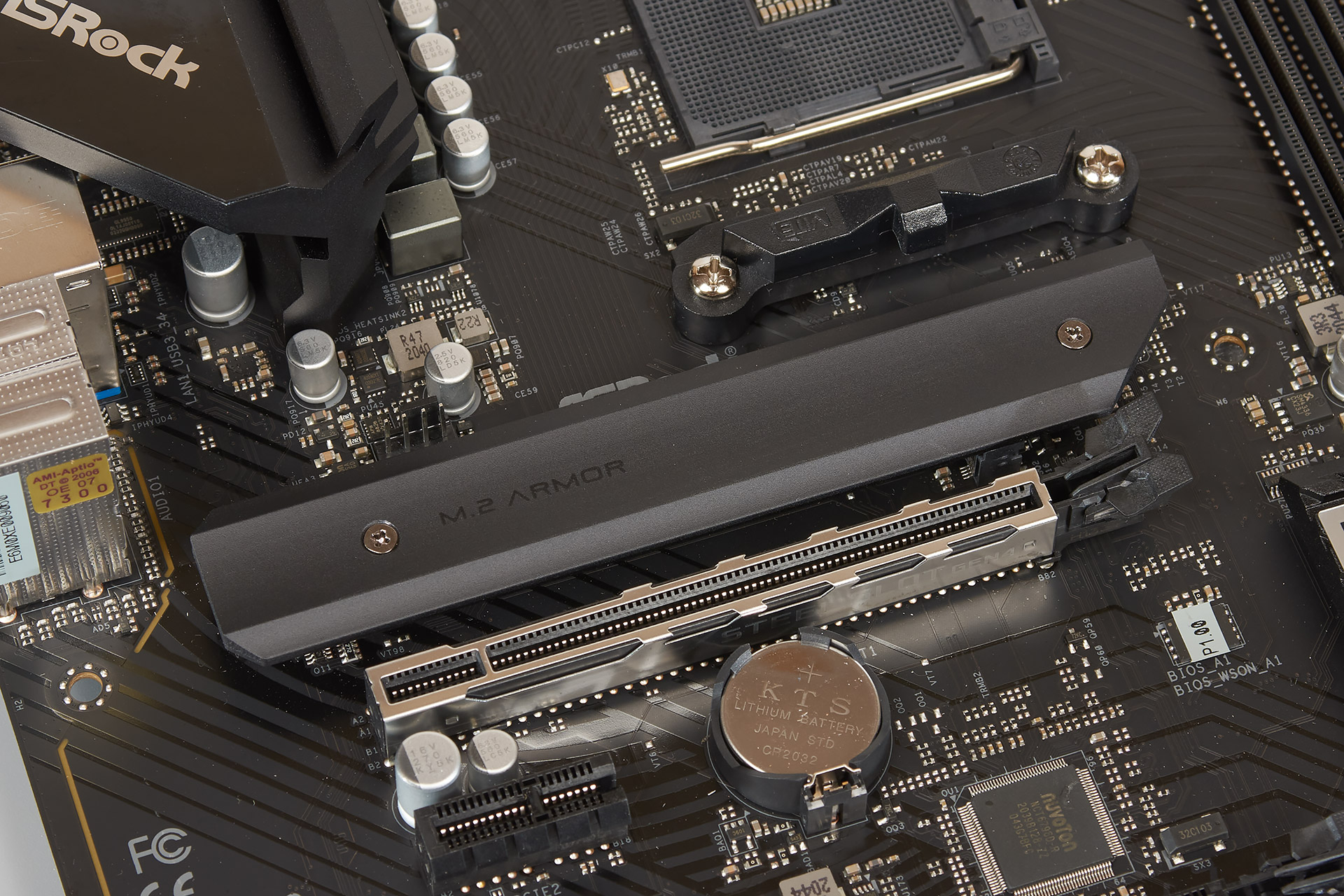

Посадочное место под SSD сверху дополнено длинным радиатором, который приладить вниз именно из-за размеров и не получится.

ASRock X570S PG Riptide

Места предостаточно, однако стойки под формфактор 22110 нет, соответственно, длина устройств ограничена восемью традиционными сантиметрами. Здесь доступны лишь линии PCI-E от сокета.

ASRock X570S PG Riptide

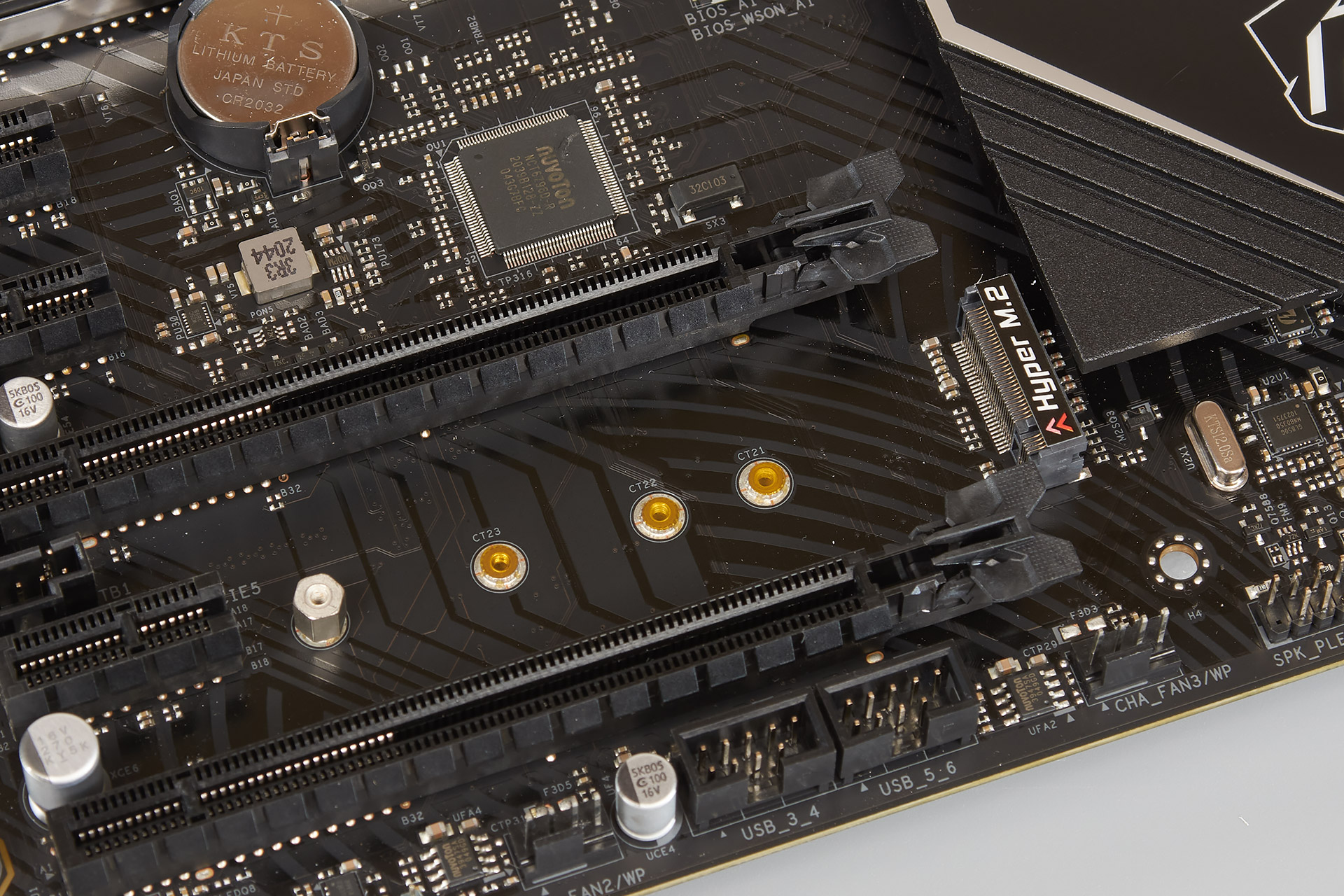

Нижний слот может рассчитывать как на SATA, так и на PCI-E интерфейсы, они заведены от AMD X570. Вновь нет поддержки 22110, а вот любой накопитель покороче сюда подойдёт.

ASRock X570S PG Riptide

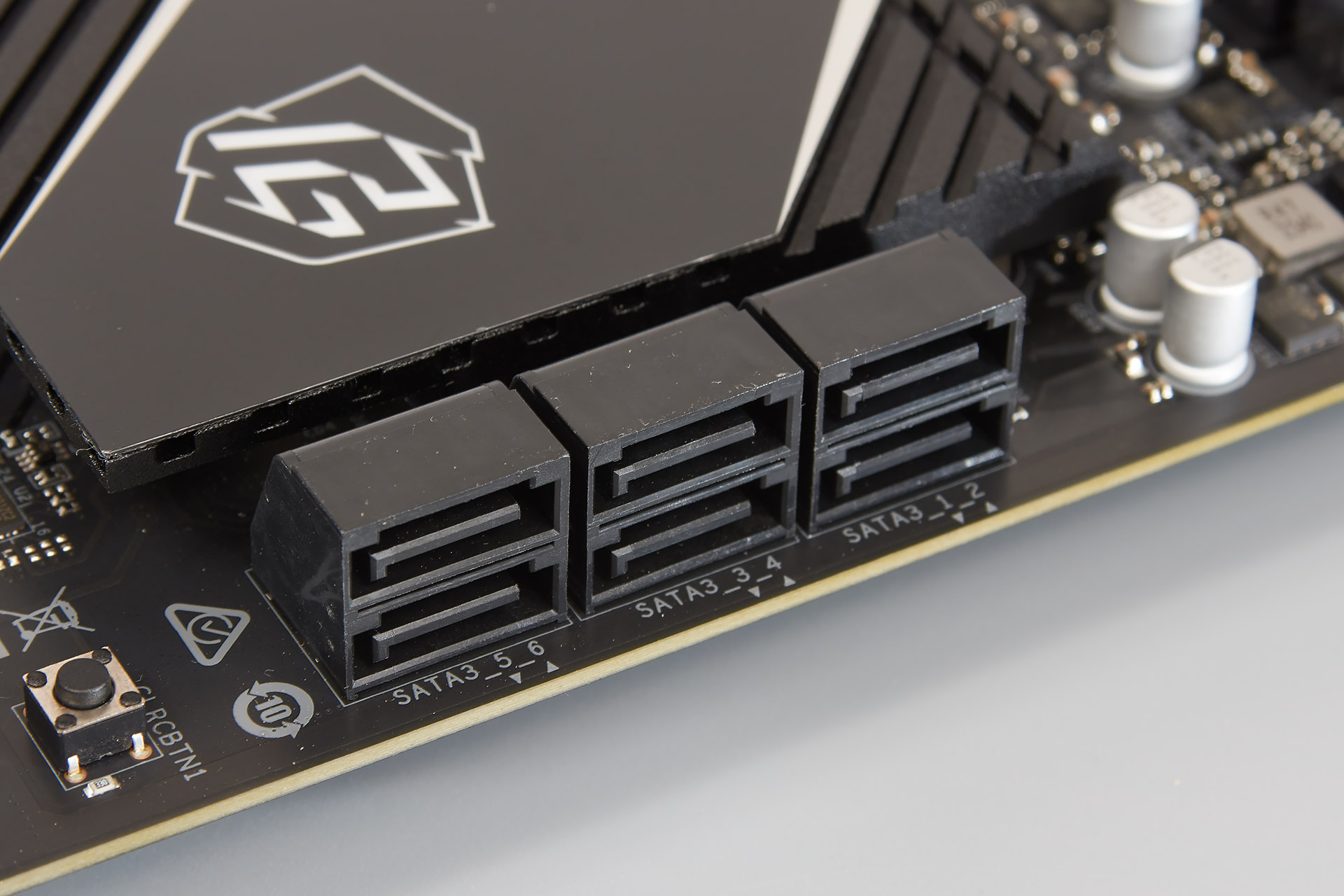

В наличии шесть продольных выходов SATA, об ограничениях доступности пары из них мы уже говорили чуть раньше.

ASRock X570S PG Riptide

Реализована полная поддержка корпусных выходов USB: поперечная стойка под симметричный Type C 3.2 Gen 2, две (!) для четвёрки портов 3.2 Gen 1, такое же число для классических 2.0. Добавочные контроллеры также есть куда подключить.

ASRock X570S PG Riptide

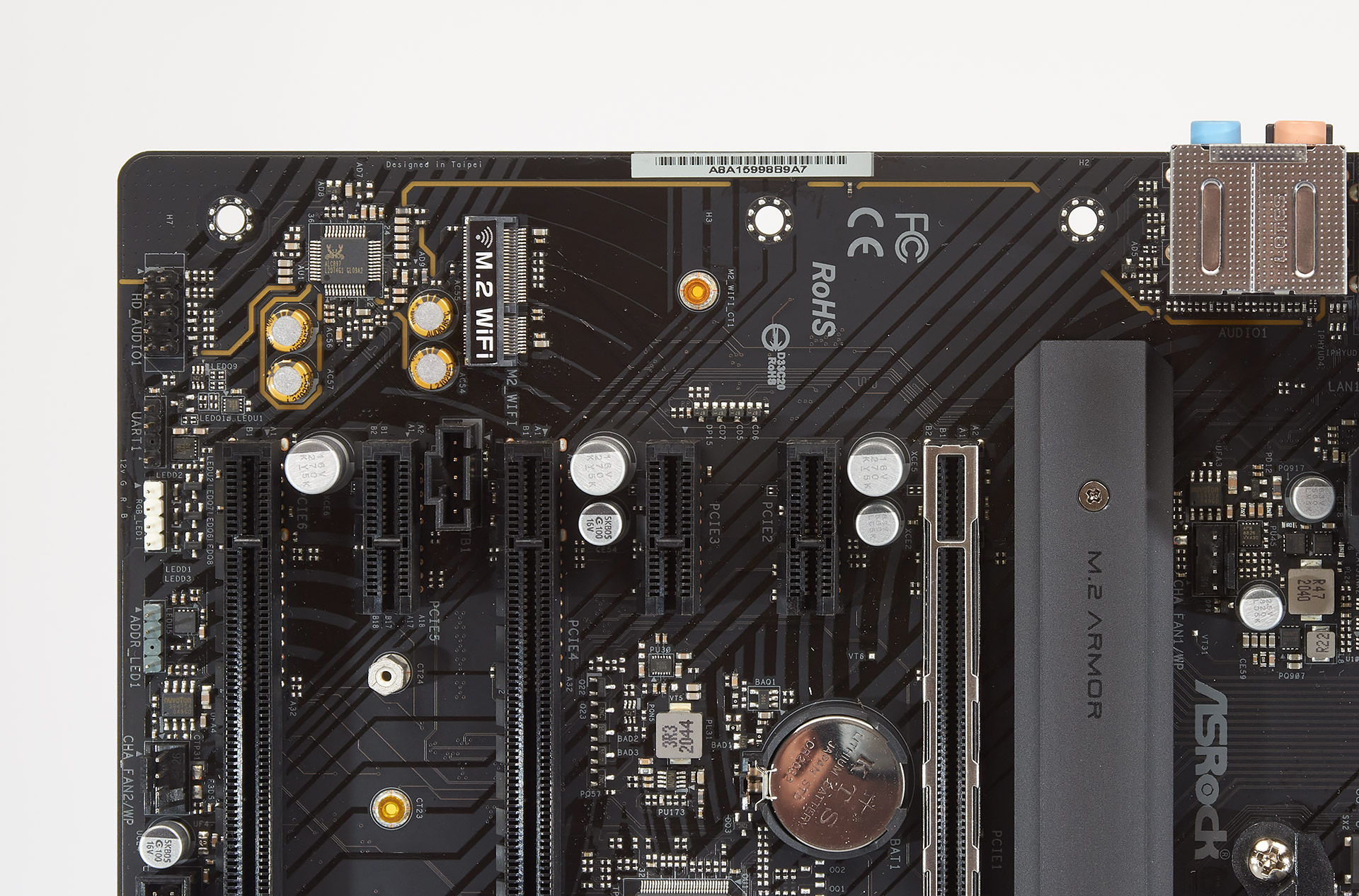

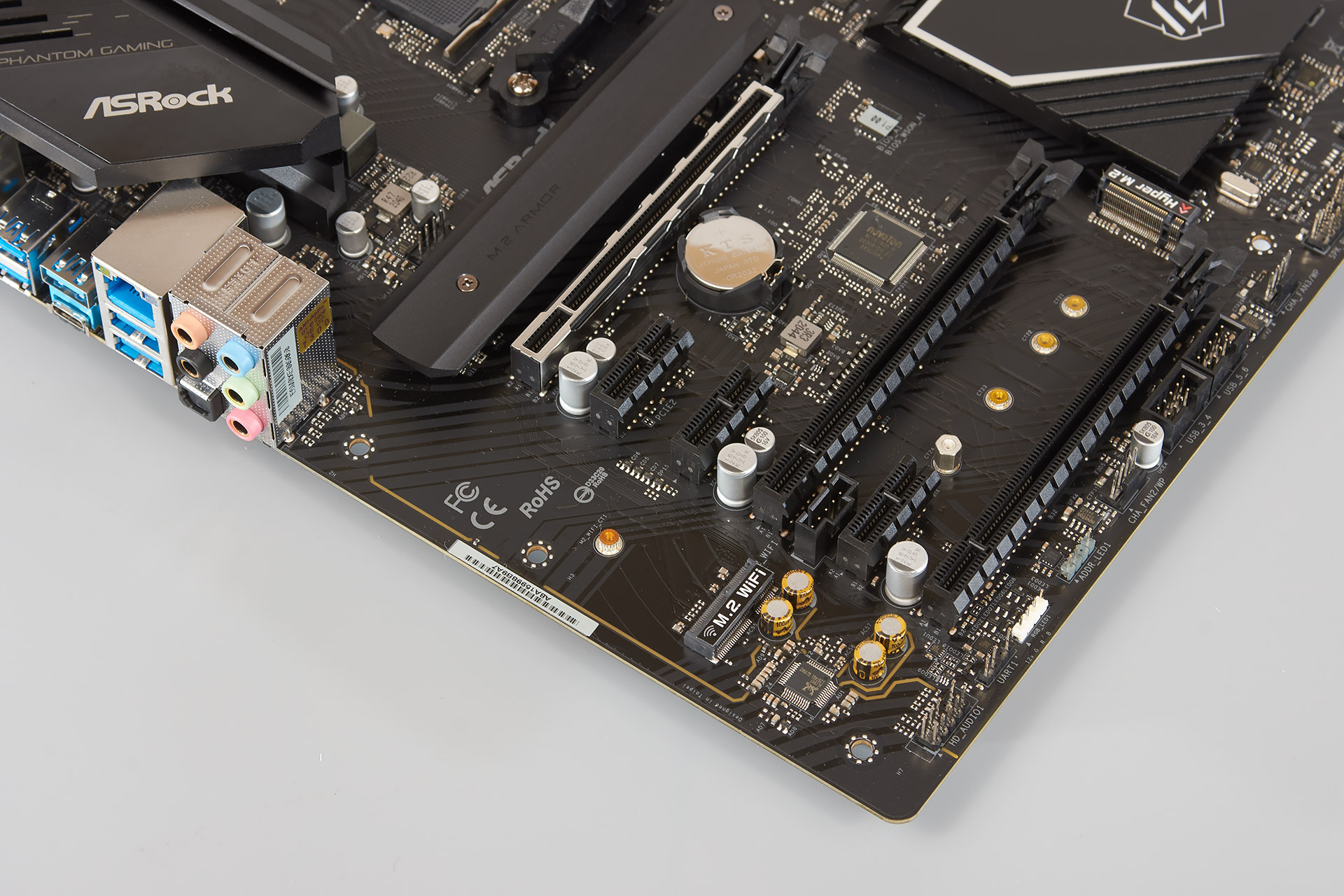

Деления линий PCI-E от процессора между несколькими слотами PCI-E x16 не предусмотрено. Рядом с главным нет ничего из радиоэлектронных компонентов, что обезопасит устройство от неумелых рук владельцев систем в процессе установки ВК. Пять портов без экранирования будут взаимодействовать с хабом. Самые короткие тут имеют открытый тип исполнения, хотя приём больше маркетинговый, поскольку сразу в двух случаях нельзя не выделить явные препятствия. Шестым портом расширения выступит M.2 типа 2230 под адаптеры беспроводных сетей.

ASRock X570S PG Riptide

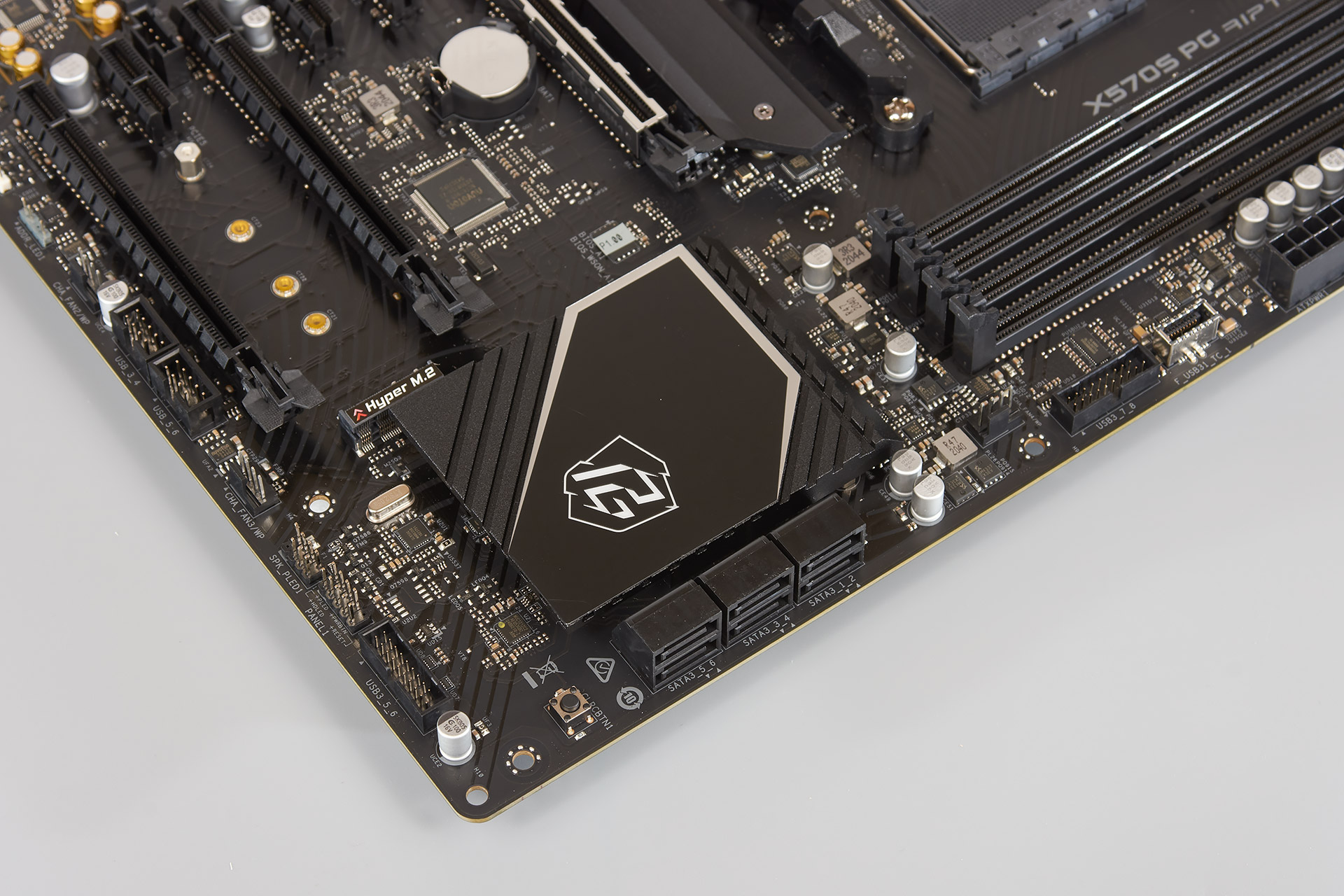

Иллюминация настолько яркая, что светиться будет не только логотип на радиаторе, а фактически весь нижний отсек в корпусе — всё благодаря шести светодиодам, распаянным близь X570.

ASRock X570S PG Riptide

Звуковая подсистема простейшего исполнения: базовый кодек в лице ALC897 от Realtek сопровождается двумя парами особых конденсаторов. Нет ни экранирования, ни подсветки, как и дополнительных чипов, к примеру, ОУ.

ASRock X570S PG Riptide

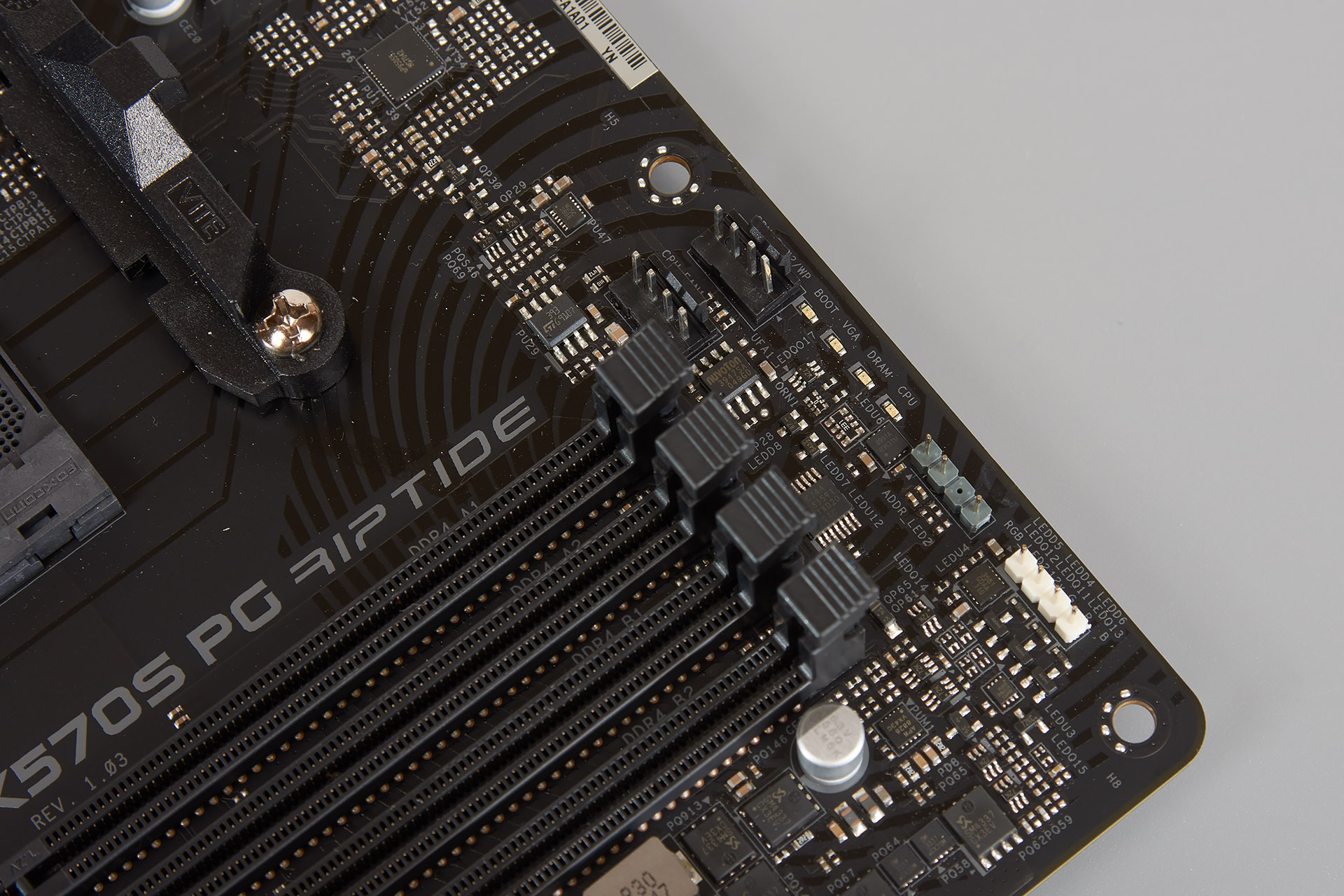

Четыре индикатора красного свечения из комплекса POST Status Checker распаяны над слотами под ОЗУ. Место намного удачнее, чем на иных продуктах производителя.

ASRock X570S PG Riptide

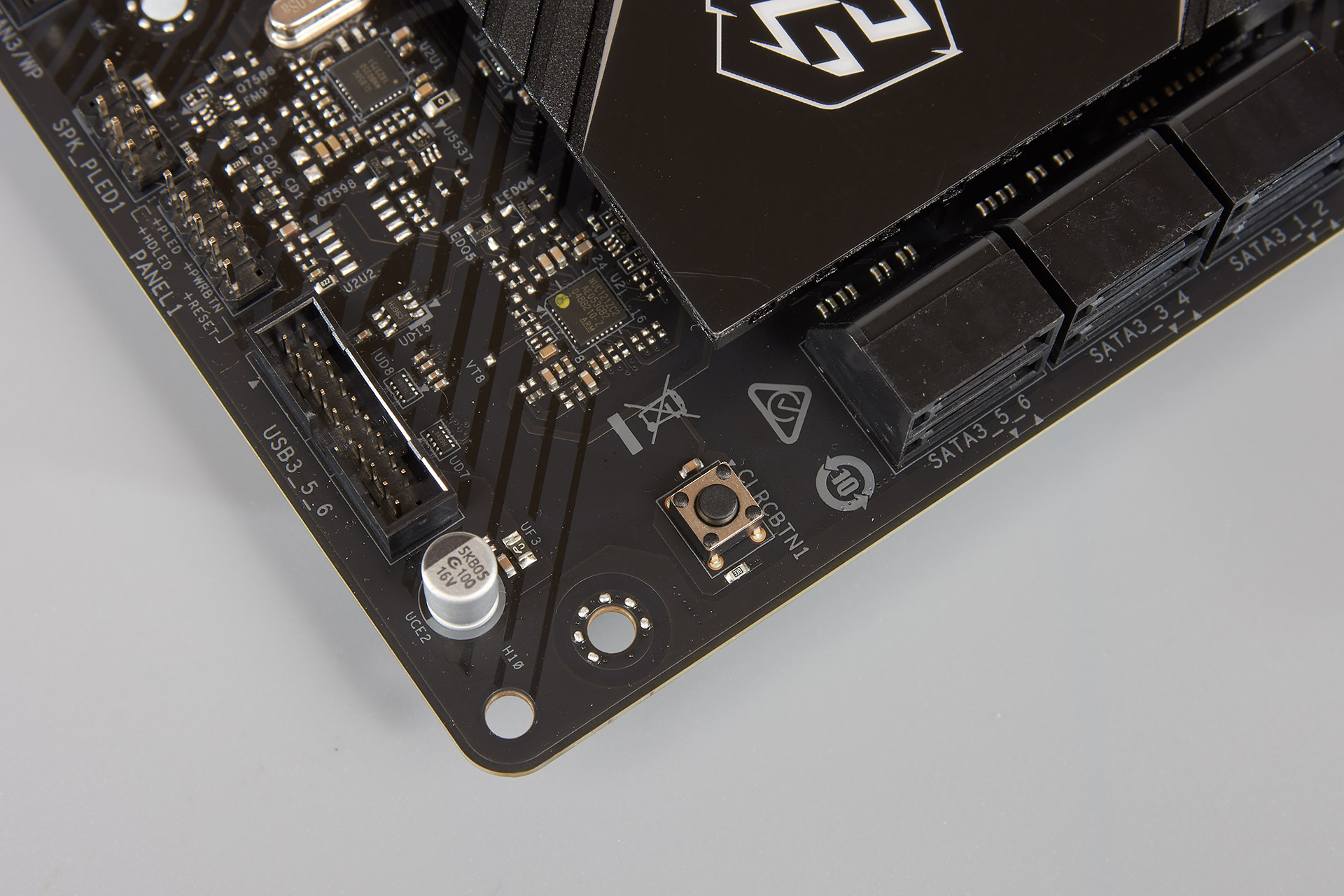

У правого нижнего угла весьма неожиданно красуется кнопка для проведения сброса настроек CMOS. Также нет замечаний к месту распайки — доступ туда будет нетрудным даже в состоянии собранного ПК.

ASRock X570S PG Riptide

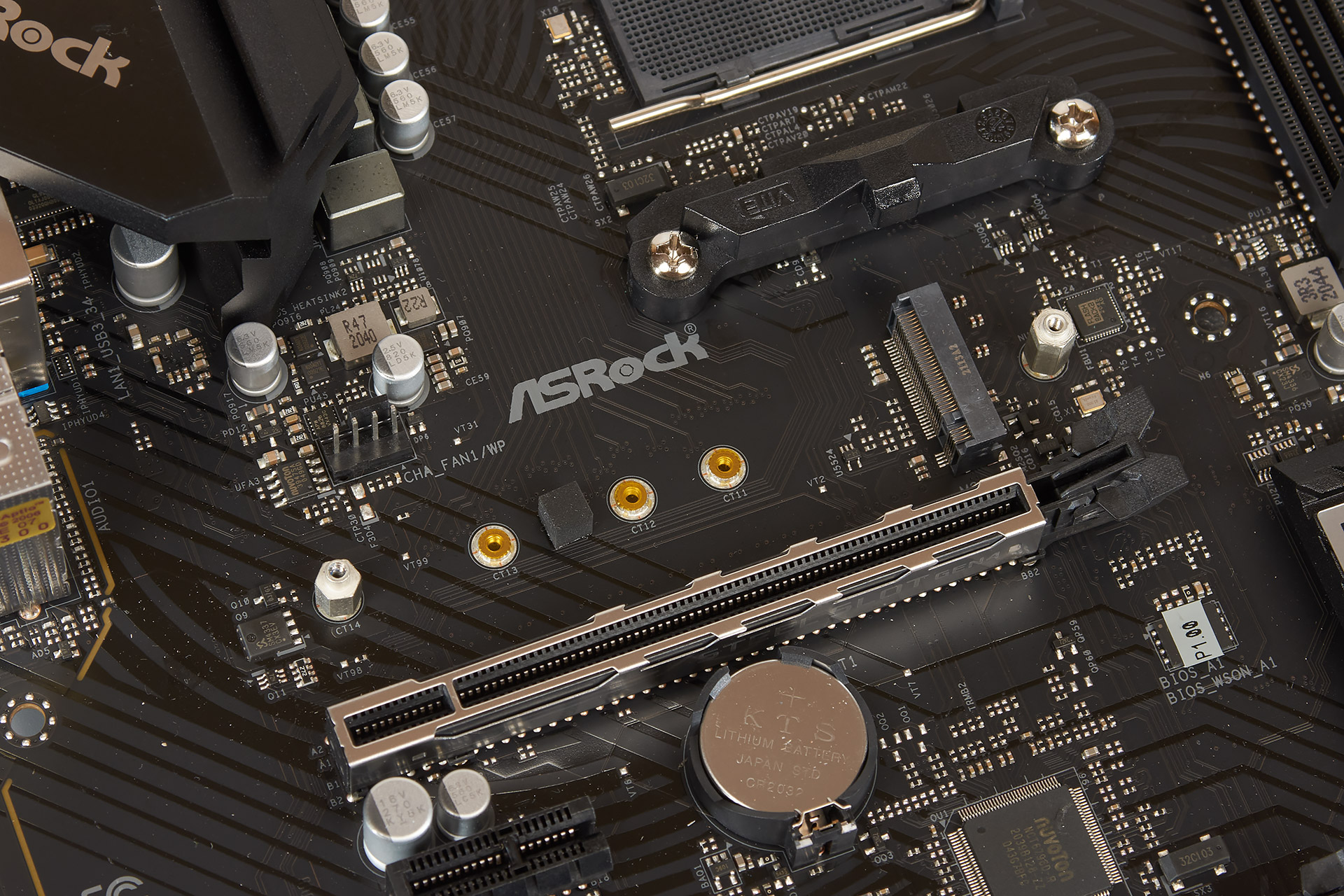

Основной слот PCI-E смещён на один вниз, потому вокруг сокета места больше, чем в ряде других продуктов. У единственного радиатора высота может стать проблемой лишь с привлечением сверхмассивных кулеров CPU.

ASRock X570S PG Riptide

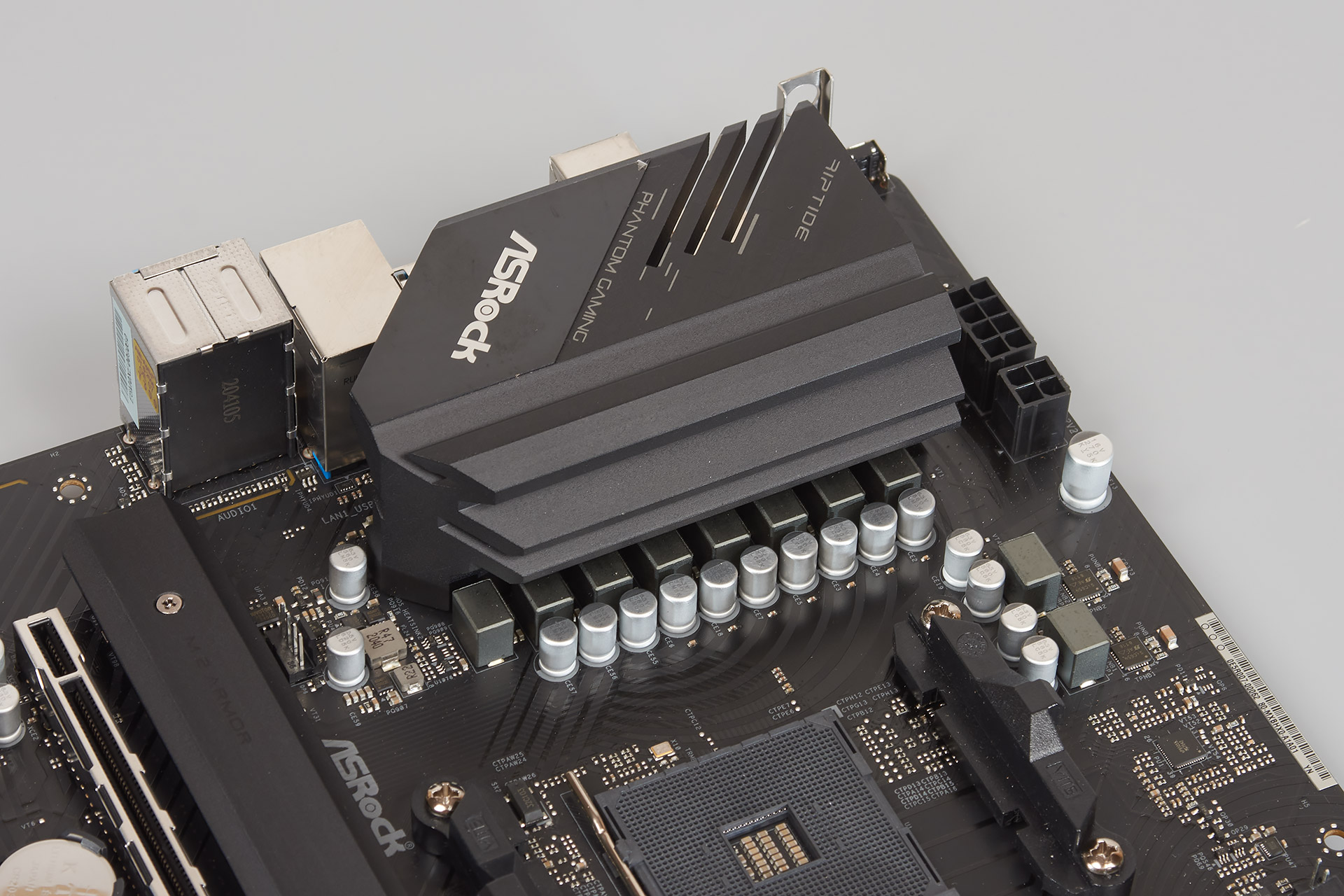

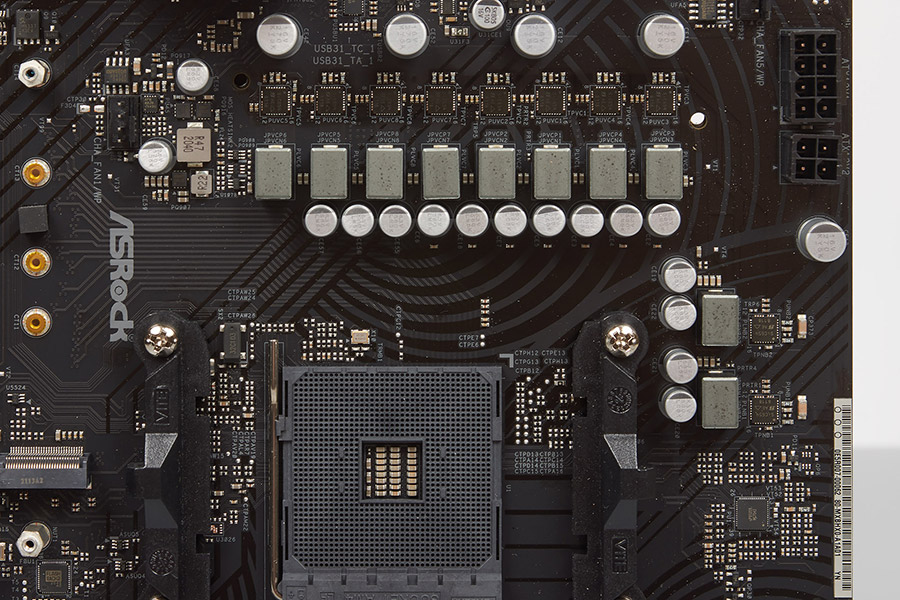

Используется обновлённый ШИМ-контроллер производства uPI Semiconductor uP9505 с суффиксом S, прежние модели располагали возможностями шестифазных реализаций, здесь, судя по всему, от канонов не отступили и представили стабилизатор по схеме работы 4+2 «фазы». Четыре процессорные заведены на вспомогательные единицы в числе двух штук uP1911R (2 to 4 Phase PWM Extender for Multiphase Synchronous Buck Converter), а значит в конечном итоге имеем восемь каналов для формирования напряжения CPU. Пара сборок на линиях SOC Voltage обходится без дополнительных элементов — выходит два канала. Распаяно десять элементов от Vishay Intertechnology — SiC654, что меньше, чем в иных статусных моделях производителя на базе AMD B550. Дополняют структуру VRM традиционные твердотельные конденсаторы с ресурсом на пять тысяч часов работы в условиях повышенных температур.

ASRock X570S PG RiptideASRock X570S PG Riptide

Качество прижима и достаточность площади на всех термопрокладках никаких нареканий не вызывает.

ASRock X570S PG RiptideASRock X570S PG Riptide

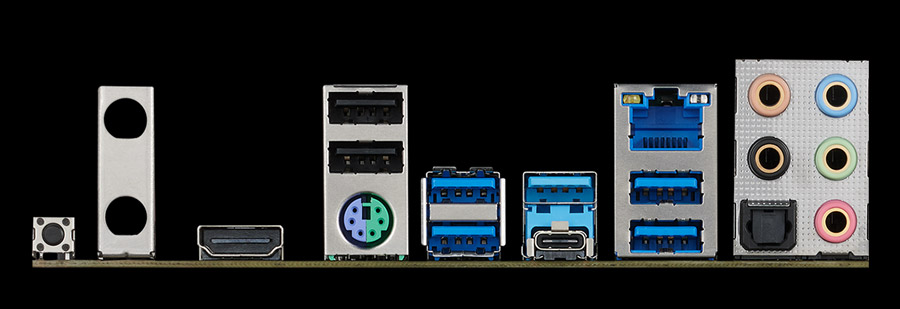

Сзади хочется отметить появление кнопки, необходимой для форсажа обновления UEFI с флеш-накопителя, что прежде оставалось прерогативой лишь для высокостатусных моделей. Набор портов всеохватывающий и вполне соответствует ожиданиям от современной материнской платы. Замечания можно высказать к близкому расположению стоек, из-за чего, теоретически, не избежать вопросов при подключении ряда изделий сразу к портам, а с кабелями тут проблем быть не должно.

ASRock X570S PG Riptide
