В предыдущем обзоре мы рассмотрели материнскую плату Р43Twins1600, являющуюся младшей в линейке плат ASRock на чипсетах четвёртой серии от компании Intel. Сейчас же мы обратим своё внимание на модели, основанные на чипсете Intel P45, и более детально изучим одну из них – ASRock P45TurboTwins2000.
Основным отличием старшего чипсета Intel P45 от младшего P43 является то, что линии шины PCI Express х16 могут быть симметрично разделены на два слота, которые позволяют организовать режим CrossFire для видеокарт серии Radeon. В остальном же характеристики чипсетов одинаковы. Конечно же, набор системной логики P45 позиционируется компанией Intel выше, поэтому на его основе производителями материнских плат будут предлагаться весьма интересные решения, в свою очередь на чипсете Р43 будут производиться бюджетные решения.
Линейка модельного ряда материнских плат компании ASRock на чипсете Р45 включает в себя целых восемь моделей. Три из которых, P45R2000WiFi, P45R2000 и P45TurboTwins2000, относятся к 2000-му модельному ряду. Отличительной чертой этой серии материнских плат является наличие двух типов различных видов памяти и двух графических слотов PCI Express х16.

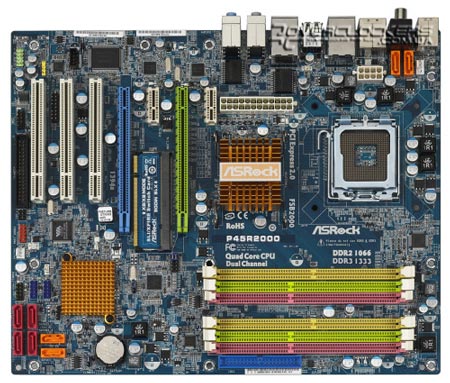

ASRock P45R2000-WiFi
Три платы - P45XE-WiFiN, P45XE-R и P45XE относятся к серии XE. Эти материнские платы оснащаются только одним типом памяти DDR2 и двумя слотами PCI Express х16 для организации режима CrossFire.
ASRock P45XE-WiFiN
И ещё две платы - P45TS-R и P45TS относятся к серии TS. В этих двух продуктах производитель поддался модной тенденции к стремлению экономии энергии, и наделила эту серию соответствующими механизмами по управлению режимами энергосбережения.

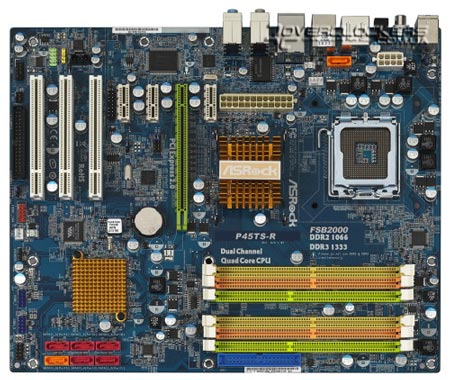

ASRock P45TS-R
Более детальную информацию по данным материнским платам компании ASRock можно получить на русскоязычном сайте производителя.
Что же, достаточно богатый модельный ряд предложила компания ASRock конечным покупателям, так что выбрать материнскую плату, подходящую под конкретные задачи вполне возможно, лишь бы сориентироваться в таком большом многообразии.
Итак, мы с вами рассмотрели основные отличия модельного ряда материнских плат компании ASRock на чипсете Р45 и сейчас сможем перейти непосредственно к обзору и тестированию одной из них.
Обзор материнской платы ASRock P45TurboTwins2000
Плата поставляется в такой же небольшой упаковке, что и младшая модель, и всё отличие заключается лишь в спецификациях указанных на лицевой стороне упаковки и ярлычке с информацией о плате, находящегося на боковой стороне коробки.

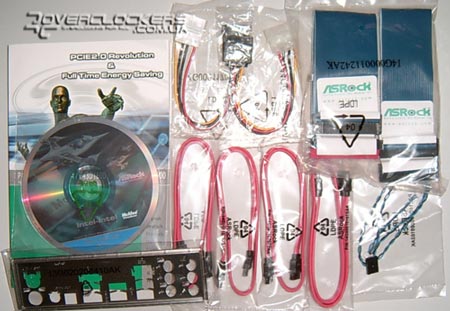

Комплектацию материнской платы составляют следующие аксессуары: инструкция на девяти языках, включая русский; 80-жильный шлейф Parallel ATA, 24-жильный шлейф для флоппи-дисковода, четыре кабеля для подключения устройств с интерфейсом Serial ATA, два переходника питания на эти устройства; кабель для передачи звука на видеокарты с интерфейсом HDMI; задняя планка I/O и диск с драйверами под операционные системы Windows XP и Vista. Также на диске располагаются инструкции в электронном виде, программное обеспечение Microsoft DirectX, Adobe Acrobat Reader 8, антивирус McAfee и OCTuner. На последней программе мы заострим своё внимание в дальнейшем.
Опять же отметим не самую богатую комплектацию данной материнской платы, но учитывая позиционирование производителем своих решений в нижний ценовой сектор рынка, посчитаем такую комплектность приемлемой.
Плата выполнена на синем текстолите в форм-факторе ATX с размерами 30,5 x 24,4 см и крепится к корпусу восьмью винтами.
Снова бросается в глаза целых шесть слотов для оперативной памяти, как и на младшей модели, производитель оснастил свою плату разъёмами как под память стандарта DDR2, так и под память стандарта DDR3.
Только на этот раз количество слотов под память стандарта DDR2 всего два, а вот под память стандарта DDR3 уже четыре. Совместное использование разных типов памяти исключено! Конечно, можно посетовать на всего лишь два слота под память DDR2, но с другой стороны под более перспективную память целых четыре слота, что позволит в дальнейшем безболезненно перейти на новый стандарт оперативной памяти.
Для подключения питания материнская плата использует два разъёма - 24- и 8-пиновый. Наличие последнего скорее всего положительно скажется на питании процессора при разгоне. Опять же обращает на себя внимание расположение 24-пинового разъёма – в центре материнской платы, так что, подключенный кабель будет нависать над платой и мешать установке и подключению других устройств, а также препятствовать воздушным потокам внутри корпуса.
А вот система охлаждения чипсета и северного моста осталась такой же примитивной - небольшие алюминиевые радиаторы, и при разгоне процессоров необходимо будет заранее позаботиться о дополнительном охлаждении. Как показывает дальнейшее тестирование – при разгоне центрального процессора, а тем более при поднятии напряжений на северном и южном мосте, необходим обдув соответствующих радиаторов на материнской плате, иначе их температура очень высокая.
Для подключения дополнительных вентиляторов на плате имеется всего лишь два разъёма, один из которых, процессорный, четырёхштырьковый, а второй - обычный. Это обстоятельство, конечно же, можно смело записать в минусы данной платы.
В четырёхфазной системе питания стабилизатора процессора применены твердотельные конденсаторы и закрытые катушки индуктивности. К сожалению, разработчики не предусмотрели и в этой материнской плате никакого охлаждения для стабилизатора питания процессора. А вот все остальные конденсаторы на данной плате уже твердотельные, что наилучшим образом скажется на сроках их эксплуатации.

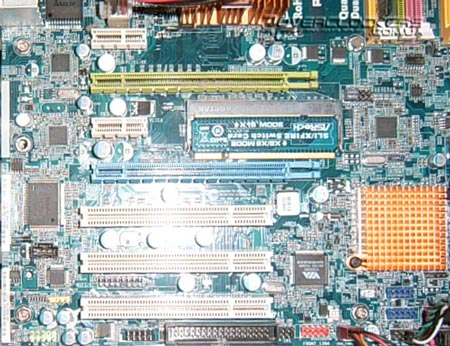

Набор слотов для дополнительных устройств выглядит следующим образом: три слота PCI располагаются в самом низу платы, а два слота PCIe x1 чередуются с графическими слотами PCI Express x16, которых на данной материнской плате два.
Обращает на себя плата переключатель режимов работы слотов PCI Express x16, который располагается как раз между этими слотами – давно мы не видели ничего подобного со времён материнских плат на чипсетах nForce4. Не понятно, почему инженеры компании ASRock решили прибегнуть к такому способу переключения режимов работы?
Снова следует похвалить разработчиков за правильное расположение разъёма для подключения IDE устройств – на правом краю платы. Шесть разъёмов для подключения SATA-устройств переехали с правого края материнской платы на её низ, что можно назвать правильным решением, так как при установке габаритных видеокарт часть из них перекрывалась и была бы не задействована. Здесь же следует заметить, что для подключения устройств eSATA на задней панели имеется соответствующие разъёмы, но для их работоспособности необходимо соединить их с разъёмами SATA, расположенными внизу платы, а это уже выльется в прокладку кабелей SATA по всей диагонали материнской платы. И в данном случае это является серьезным упущением инженеров компании ASRock. Разъем флоппи дисковода приютился в самом низу платы, что может огорчить владельцев этого устройства.
Перемычка для сброса параметров BIOS платы «переехала», но на этот раз добраться до неё также нелегко и если материнская плата будет располагаться в корпусе, то для сброса параметров придётся воспользоваться каким-либо подручным инструментом. Почему нельзя было оснастить эту перемычку длинным хвостиком?

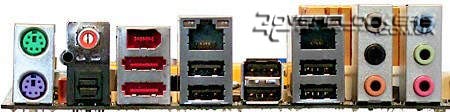

На заднюю панель платы выведены два PS/2 разъёма для клавиатуры и мыши, оптический S/PDIF выход, два eSATA, два гигабитных сетевых разъема RJ45, шесть портов USB и шесть аудио-выходов. Достаточно насыщенная выходами задняя панель.
Ну в заключение приведём спецификации данной материнской платы, взятые с сайта производителя:
| Общий | |
| Процессор | Гнездо LGA 775 для процессоров Intel Core 2 Extreme/Core 2 Quad Core 2 Duo/Pentium Dual Core/Celeron Поддержка процeccopoв Penryn Quad Core Yorkfield и Dual Core Wolfdale Поддержка FSB1600/1333/1066/800MHz центральными процессорами Поддержка технологии Hyper-Threading Поддержка технологии Untied Overclocking Поддержка процессоров EM64T |
| Набор микросхем | Северный мост: Intel P45 Южный мост: Intel ICH10 |
| Память | Технология двухканальной памяти DDR3/DDR2* 4 x гнезда DDR3 DIMM Поддержка DDR3 1333/1066 не-ECC, безбуферная память Макс. объем: 8 ГБ** 2 x гнезда DDR2 DIMM Поддержка DDR2 1066/800/667 не-ECC, безбуферная память Макс. объем: 8 ГБ ***DDR3 и DDR2 поддерживаются по отдельности **Из-за ограничений операционной системы фактический объем памяти может оказаться меньше 4 ГБ, поскольку часть памяти резервируется для использования системой под Windows XP и Windows Vista. Для операционных систем Windows XP 64-bit и Windows Vista 64-bit с 64-разрядным процессором такие ограничения отсутствуют |
| Функция BIOS | 8 Мбит AMI BIOS AMI Legal BIOS Поддержка «Plug and Play» Поддержка ACPI 1.1, пробуждение по событиям Поддержка настройки без использования перемычек Поддержка SM BIOS 2.3.1 Центральный процессор, DRAM, NB, SB, VTT, Мультирегулирование Напряжения VTT Поддержать I. O. T. (Интеллектуальная Технология Разгон) |
| Аудио, видео и сеть | |
| Графика | Нет |
| Аудио | 7.1 CH Windows Vista Premium Level HD Audio (звуковой кодек ALC888) |
| Локальная сеть | PCIE x1 Gigabit LAN 10/100/1000 Мбит/с Realtek RTL8111B/RTL8111C Поддержка Wake-On-LAN |
| Возможности расширения | |
| Гнезда расширения | 2 x гнездо PCI Express 2.0 x16 (8+8) 2 x гнездо PCI Express x1 3 x гнезда PCI |
| Разъем | 6 x разъема SATAII 3,0 Гбит/с, поддержка функций NCQ, AHCI и горячего подключения 2 x разъема eSATAII 3,0 Гбит/с (разделяются с 1 портами SATAII) 1 x разъем ATA133 IDE (поддержка 2 устройств IDE) 1 x разъем дисковода гибких дисков 1 x DeskExpress 1 x колодка последовательного порта (COM) 1 x колодка HDMI_SPDIF Разъемы вентиляторов процессора и корпуса 24-контактный разъем электропитания ATX 4-контактный разъем электропитания 12 В Колодка аудиовхода CD_in Разъем аудиоинтерфейса передней панели 2 x колодкa портов USB 2.0 (поддержка 4 портов USB 2.0) 1 x колодка WiFi/E |
| Разъемы ввода-вывода на задней панели | ASRock SPDIF I/O 1 x порт мыши PS/2 1 x порт клавиатуры PS/2 1 x порт Coaxial SPDIF Out 1 x порт Cptical SPDIF Out 6 x готовых к использованию порта USB 2.0 1 x порт eSATAII 1 x порт локальной сети RJ-45 Аудиоразъемы HD: боковые динамики/задние динамики/центр/бас линейный вход/передние динамики/микрофон |
| Другие особенности | |
| Уникальная особенность | ASRock OC Tuner Hybrid Booster: Плавное управление частотой процессора ASRock U-COP Защита от сбоев загрузки Boot Failure Guard (B.F.G.) |
| Компакт-диск поддержки | Драйверы, утилиты, антивирусное программное обеспечение (пробная версия) |
| Аксессуары | Краткое руководство по установке, компакт-диск поддержки, щиток панели ввода-вывода Кабели для дисковода гибких дисков/ATA 133 4 x кабель данных SATA 1 x кабель электропитания SATA «1 на 1» 1 x кабель HDMI_SPDIF |
| Контроль оборудования | Датчик температуры процессора Датчик температуры корпуса Контроль скорости вентилятора процессора Контроль скорости вентилятора корпуса Тихий режим вентилятора процессора Контроль напряжения: +12V, +5V, +3.3V, Vcore |
| Форм-фактор | Форм-фактор ATX: 30,5 x 24,4 см |
| Операционные системы | Поддержка Microsoft Windows 2000/XP/XP 64-bit/Vista/Vista 64-bit |
Для попадания в основное меню необходимо при старте материнской платы нажать и удерживать клавишу F2, а не привычную многим пользователям Del.

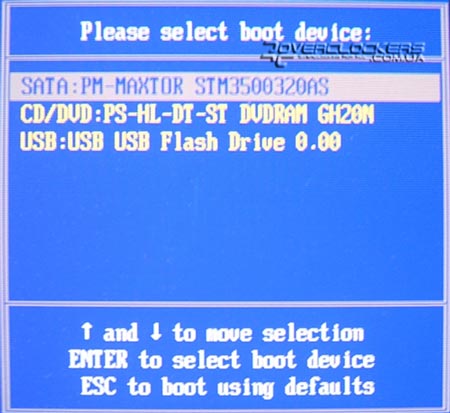

А при удержании клавиши F11 сразу после старта компьютера можно вызвать меню загрузки и выбрать из списка устройство, с которого мы хотим загрузиться.
Закладки BIOS Setup аналогичны тем, что мы рассмотрели в первой части обзора, поэтому подробно останавливаться на них мы не будем, а лучше заострим внимание на процессе разгона тестового CPU - Intel Core 2 Duo E7200. Наш тестовый экземпляр работает на частоте 2,53 ГГц, FSB 266 МГц, множитель х9,5, обладает кэшем L2, равным 3 МБ и основан на ядре Wolfdale степпинга М0.
BIOS Setup материнской платы Р45TurboTwins2000 позволяет менять следующие значения в таких допустимых пределах:
| Частоты и напряжения в BIOS Setup | |
| Частота FSB | 100-800 МГц (шаг 1 МГц) |
| Регулировка множителя | Да |
| Делитель памяти | 1,0; 1,2; 1,25; 1,5; 1,60; 1,67; 2,0 |
| Частота PCIe | 70-160 МГц (шаг 1 МГц) |
| Напряжение CPU (Vcore) | 0,81875-1,60 В (шаг 0,00625 В) |
| Напряжение CPU FSB | Низкое, среднее, высокое, максимальное |
| Напряжение северного моста (MCH) | Низкое, среднее, высокое, максимальное |
| Напряжение южного моста (ICH) | Низкое, среднее, высокое, максимальное |
| Напряжение памяти DDR2 | 1,79-2,72 В (шаг 0,06 В) |
| Напряжение памяти DDR3 | 1,47-2,40 В (шаг 0,06 В) |
| Диапазон задержек CAS | tCAS: 3-7; tRCD: 3-10; tRP: 3-10; tRAS: 9-24 |
К сожалению, похвастаться обилием настроек и диапазоном изменений их значений BIOS материнской платы Р45TurboTwins2000 не может, да и значения – «низкое», «среднее», «высокое» и «максимальное», применяемые к напряжению CPU FSB, северного и южного мостов несколько разочаровывают.
В итоге придется смириться с этим фактом и пожелать инженерам компании ASRock в своих новейших материнских платах побольше внимания уделять настройкам BIOS Setup, отвечающим за разгон центрального процессора.
В результате манипуляций с этими настройками удалось получить следующие результаты разгона тестового CPU:
Для материнской платы ASRock Р43Twins1600 - 3230МГц:

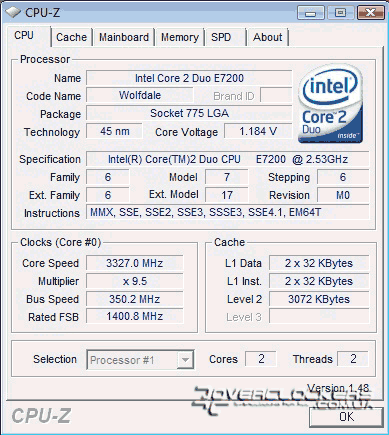

Для материнской платы Р45TurboTwins2000 - 3327 МГц, без поднятия напряжения на процессорном ядре:
Следует заметить, что шаг поднятия системной шины был равен 5 МГц. Конечно же, для более детального изучения возможностей разгона следовало бы уменьшить его, но я полагаю, что прибавка к итоговым результатам разгона ещё 9,5 МГц не сильно бы изменило расстановку сил.
А вот дальнейший разгон принёс следующие результаты:

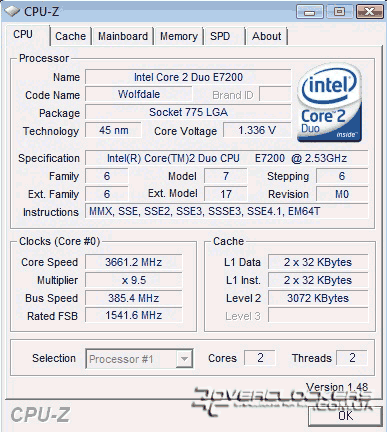

Для ASRock Р43Twins1600 - 3661МГц:
Для Р45TurboTwins2000 - 3706 МГц:

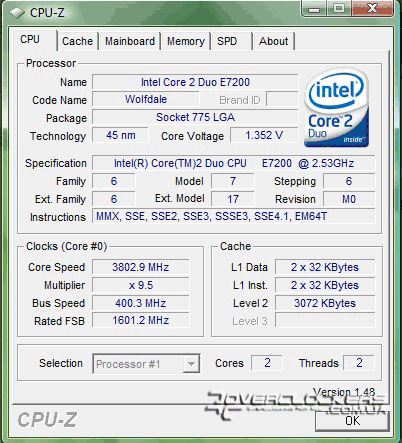

Ну и конечно же обе платы взяли отметку в 400 МГц по шине FSB, только вот при разном значении напряжения CPU: для ASRock Р43Twins1600 – 1,360 В, для Р45TurboTwins2000 – 1,352 В. Но вот добиться стабильной работы на такой частоте даже при повышении напряжения выше 1,4 В не получилось, видимо это предел для данного экземпляра процессора.
Если свести эти данные на графике, то можно с уверенностью утверждать, что материнская плата ASRock Р45TurboTwins2000 уверенно выиграла этот «забег».

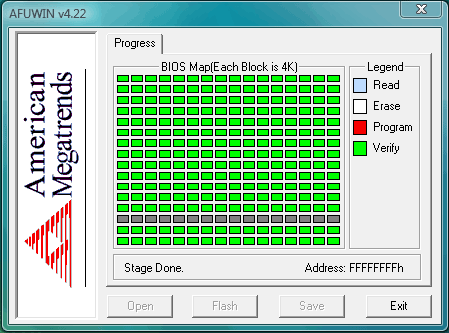

Встроенных средств для обновления BIOS не предусмотрено и для того чтобы выполнить эту процедуру необходимо скачать с сайта производителя утилиту Afuwin для обновления из среды Windows. Дело в том, что эта утилита находится в архиве вместе с текущей версией BIOS и при первом же запуске (внимание!) программа сама автоматически перепрошивает текущий BIOS на тот, что находится вместе с ней в архиве и после этого спрашивает разрешения на перезагрузку системы. Так что будьте бдительны, и прежде чем запустить программу и перепроверьте, какую версию BIOS вы хотите прошить, в противном случае последствия могут быть печальны.
Программное обеспечение
Как уже отмечалось ранее на диске, идущем в комплекте к материнской плате, имеется программное обеспечение OCTuner, на котором мы остановимся более подробно. Нетрудно догадаться, что данная программа предназначена для мониторинга основных параметров материнской платы в среде Windows, а также для разгона процессора из данной операционной системы.
На диске находилась программа версии 1.31, на сайте же производителя на данный момент выложена версия 1.43. Инсталляционный пакет предназначен сразу же для установки как под Windows XP, так и под Windows Vista.

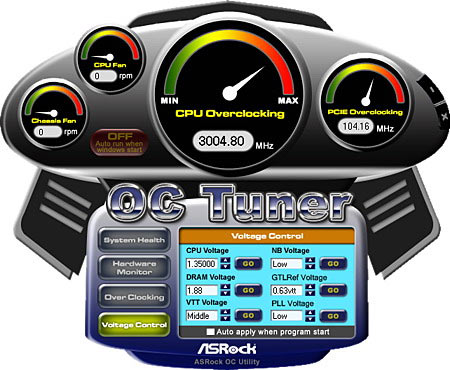

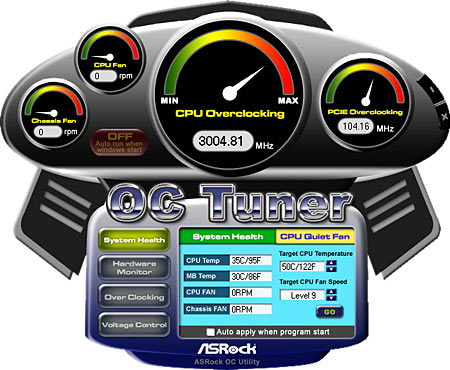

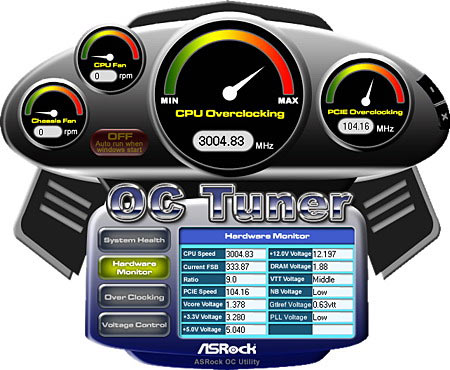

В верхней части располагается четыре «спидометра», на которых отображается реальная тактовая частота процессора, скорости двух вентиляторов и частота шины PCI-E.
В нижней части имеется несколько закладок. Первая - System Health, отображает информацию о температуре CPU, MB, скорость отображения вентиляторов и порог, при котором увеличивается скорость вращения процессорного вентилятора.

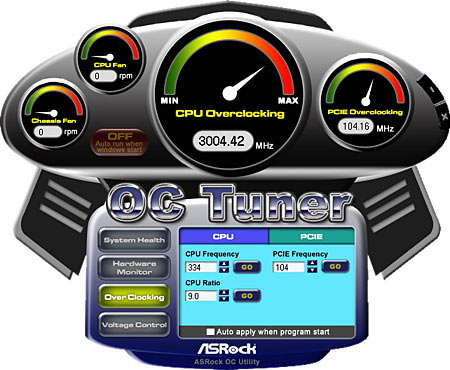

Закладка Hardware Monitor дублирует пункты соответствующего меню из BIOS Setup. А вот на двух других закладках – Over Clocking и Voltage Control задаются частоты CPU и PCI-E, а также напряжения на процессорном ядре, северном мосте, оперативной памяти. Изменение этих параметров происходит на лету.
На что способна данная программа мы сейчас и посмотрим. При первом же запуске программы выставляем стартовую частоту в 340 МГц (так как мы знаем, что наш тестовый процессор стабильно работает без изменения других параметров) и жмём GO и всё… компьютер виснет. Повторяем эту же процедуру после перезагрузки и снова ступор. Сбрасываем 10 МГц – не помогает, ещё 10 – помогло, стрелка «спидометра» CPU застывает на отметке 3040 МГц. Проверяем стабильность работы системы в таком состоянии - стабильности нет.
На этом я решил закончить разгон процессора с помощью OCTuner. По моему мнению, лучше уж разогнать процессор, изменив соответствующие настройки в меню BIOS Setup.
Впоследствии выяснилось, что нужно начинать разгон с помощью OCTuner поднимая стартовую частоту CPU, а не опуская её, но стоит ли делать так, решать вам.
Тестирование

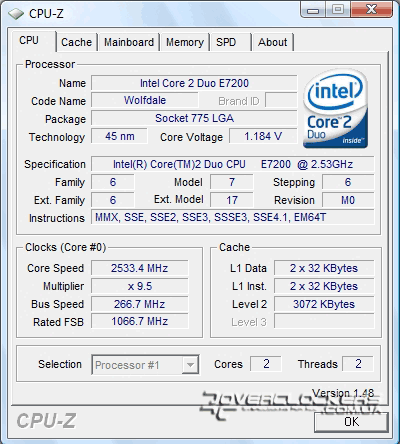

Тестирование материнской платы Р45TurboTwins2000 осуществлялось на открытом стенде следующей конфигурации:
- Материнская плата: Р45TurboTwins2000 (Rev. 1.09), BIOS P1.80;
- Процессор: Intel Core 2 Duo E7200 (2.53 ГГц, FSB 266 МГц, 3 МБ, Wolfdale-3M);
- Память: 2x2 ГБ Chaitech DDRII 800 PC2 6400;
- Видеокарта: Palit Sonic nVIDIA GeForce 9600 GSO 384 MB;
- Жёсткий диск: Maxtor STM3500320AS, 7200 об/мин, 32 МБ, SATAII 500 ГБ;
- Система охлаждения: Titan TTC-NK45TZ(RB);
- Термопаста: Titan Nano Grease;
- Блок питания: Delta GPS-550AB (550 Вт).
Тестирование проводилось в операционной системе Windows Vista Ultimate x64 SP1. Следует заметить, что при тестировании в среде Windows XP (первая часть обзора) для видеокарты Palit Sonic nVIDIA GeForce 9600 GSO 384 МБ использовались драйвера версии 175.16, поставляемые на диске, так как при установке драйверов версии 178.24 наблюдались непонятные рывки в 3D Mark06. А вот в Windows Vista Ultimate x64 SP1 использовались драйвера 177.79 и только при тестировании 3DMark Vantage Pro v1.01 были задействованы новейшие драйвера 180.48, что дало существенную прибавку производительности в этот тестовом пакете. К сожалению, во всех остальных графических тестах прибавки производительности не наблюдалось, а в Far Cry 2 вообще наблюдалось незначительное падение производительности.
Первоначально планировалось провести тестирование данной материнской платы с различными типами памяти, но, к сожалению, достать память стандарта DDR3 вовремя не удалось, тогда было решено дополнить данный обзор тестами в набирающих популярность бенчмарках, игровыми тестами и тестами по кодированию аудио и видео контента. Для тех же читателей кто хотел бы ознакомиться с результатами тестирования разных типов памяти можно порекомендовать различные многочисленные обзоры, опубликованные на бескрайних просторах Интернета.
Синтетические игровые тесты

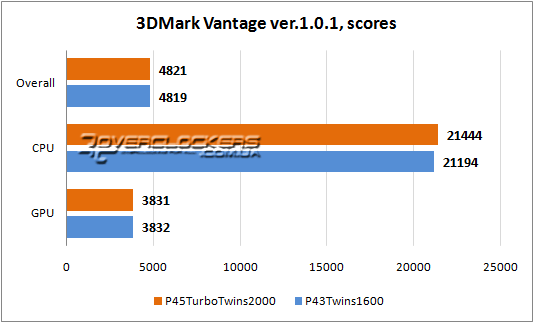

Тестовый пакет 3DMark Vantage Pro v1.01 от компании Futuremark Corporation призван сменить «старичка» - 3D Mark 06. В данном тесте присутствуют четыре профиля: Entry (начальный), Performance (производительный), High (высокий) и Extreme (экстремальный), предназначенные для тестирования видеокарт разных ценовых категорий. Отличия этих режимов приведены в таблице:
| Параметры | Entry | Performance | High | Extreme |
| Артикль для результатов | E | P | H | X |
| Разрешение | 1024x768 | 1280x1024 | 1680x1050 | 1920x1200 |
| Multisample count | 1x | 1x | 2x | 4x |
| Фильтрация текстур | Трилинейная | Трилинейная | Анизотропная | Анизотропная |
| Анизотропная фильтрация | noAF | noAF | 8x | 16x |
| Качество фильтрации текстур | Entry | Performance | High | Extreme |
| Качество шейдеров теней | Entry | Performance | High | Extreme |
| Качество шейдеров POM | Entry | Performance | High | Extreme |
| Качество объёмного рендеринга | Entry | Performance | High | Extreme |
| Пост-процессинг | 1:5 | 1:2 | 1:2 | 1:5 |
| Эффекты постобработки | - | Motion Blur, DOF | Motion Blur, DOF | Motion Blur, DOF |
Тестирование проводилось с настройками Perfomance, выставляемыми тестовым пакетом по умолчанию.
Игровые тесты

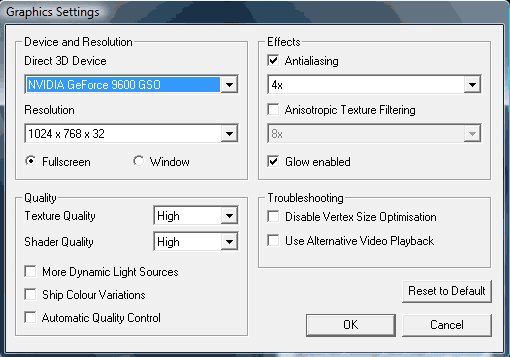

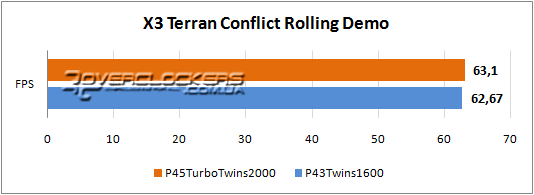

Х3 Terran Conflict Rolling Demo – бенчмарк, основанный на популярной космосиме Х3. Достаточно красивый игровой тест. Настройки качества показаны на скриншоте:

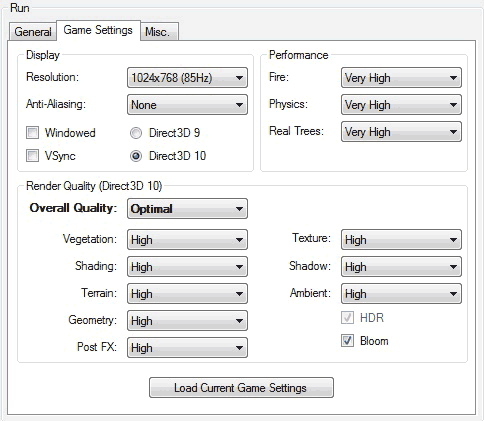

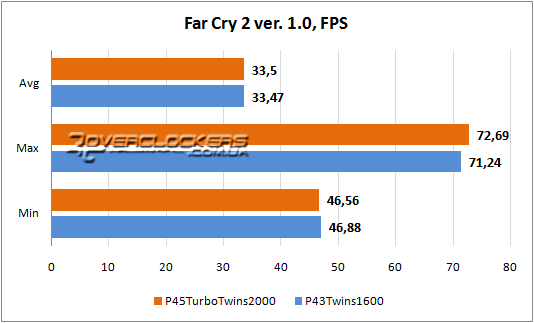

Far Cry 2 ver.1.0 игровой бенчмарк, в основе которого лежит популярный шутер. Тестирование происходило со следующими графическими настройками:
Синтетические тесты

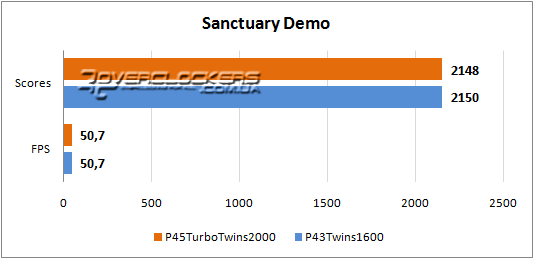

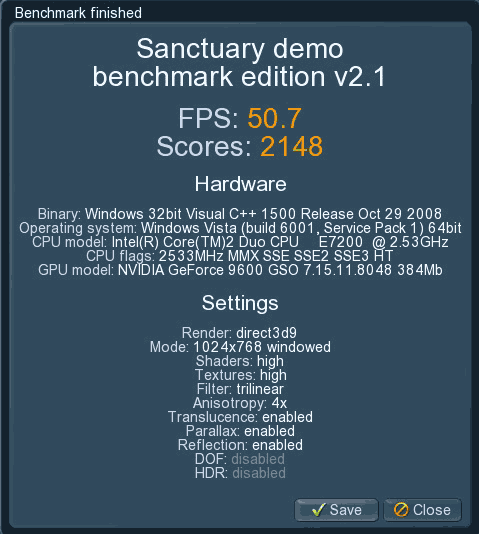

Sanctuary Demo ver.2.1.
Кодирование аудио и видео контента

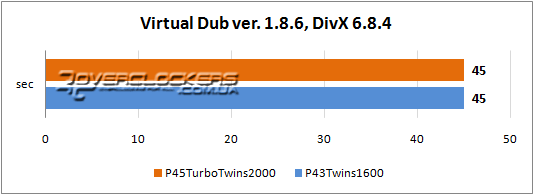

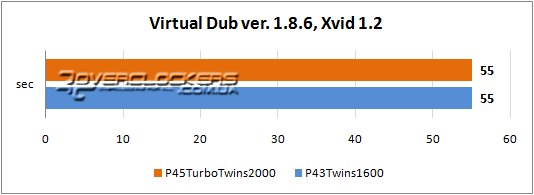

С помощью программы Virtual Dub перекодируем тестовый видеоролик с помощью двух известных кодеков DivX 6.8.4 и Xvid 1.2. В обоих случаях настройки качества выставим на максимум.
Тестирование операций по работе с графикой

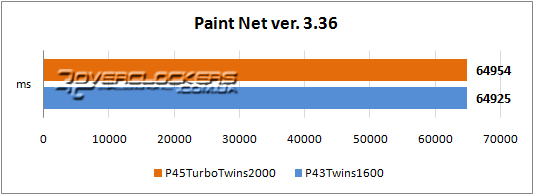

Для этих целей был использован графический пакет Paint Net ver.3.36. Тестирование проводилось с помощью специально написанного для него бенчмарка.
Математические расчёты

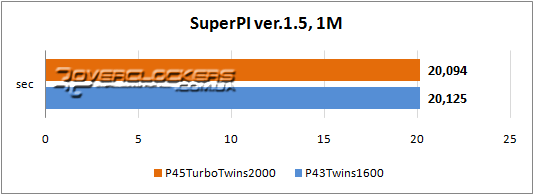

Популярный в среде оверклокеров бенчмарк SuperPi, рассчитывающий значения числа Пи (3,14) с высокой точностью.
Результаты практически идентичны.
Архивирование данных

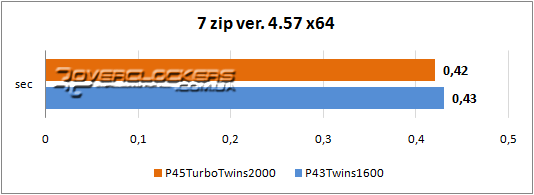

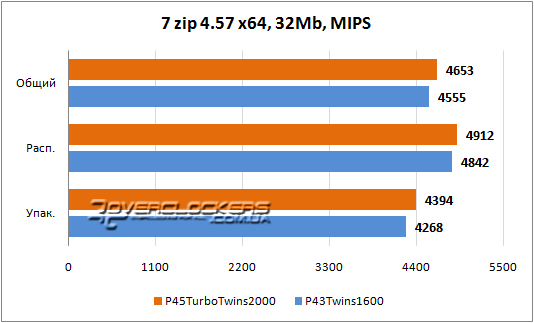

И в заключении проведём тест на архивирование. На этот раз воспользуемся 64-х битным архиватором 7-zip. В первом случае воспользуемся встроенным тестом, а во втором случае заархивируем туже папку, что мы использовали в тесте с WinRAR.
Выводы
Итак, мы рассмотрели материнские платы от компании ASRock Р43Twins1600 и Р45TurboTwins2000, основанные на чипсетах Intel Р43 и Р45 соответственно, сравнили их между собой в плане комплектации, характеристик и спецификаций, разгоне тестового CPU и, конечно же, с помощью тестовых программ провели небольшое сравнение быстродействия данных материнских плат. Какие же выводы можно сделать?
Во-первых, производительность чипсетов Intel Р43 и Р45 практически идентична, а вот для любителей функционально насыщенных плат и оверклокеров чипсет Р45 более привлекателен. Во-вторых, компания ASRock предлагает целые линейки недорогих качественных продуктов для разных процессорных разъёмов в низшем ценовом диапазоне. И, в-третьих, владельцы материнских плат, основанных на предыдущих наборах системной логики третьей серии, могут спокойно дожидаться следующего поколения процессоров.
Материнская плата Р45TurboTwins2000 в тестовых приложениях и бенчмарках продемонстрировала практически равные результаты в сравнении с платой Р43Twins1600, а вот в разгоне тестового процессора уверенно опередила свою конкурентку и это несмотря на одинаковый набор настроек. Также данная плата предлагает чуть более «богатую» комплектацию, наличие двух слотов PCI Express с возможностью организации тандема из двух видеокарт и два гигабитных сетевых контроллера. На этом все её преимущества исчерпываются. В противовес им со стороны Р43Twins1600 выступает ценовой фактор и что же в данном конкретном случае окажется важнее решать уже конечному покупателю. А мы же подведём главный итог противостояния двух материнских плат от компании ASRock: «Судья даёт финишную отмашку клетчатым флагом, и только фотофиниш сможет определить победителя».
