Эволюционное развитие. Обзор и тестирование материнской платы ASUS F2A85-V Pro на чипсете AMD A85X

Известно, что новейшие гибридные процессоры AMD A-Series, представленные в октябре 2012 года, получили новый разъем Socket FM2. Конструктивные особенности новой платформы потребовали материнских плат, не совместимыех с инфраструктурой APU Llano. Очередная смена процессорного разъема может не лучшим образом отразиться на лояльности приверженцев продукции AMD, зато, производители компьютерных комплектующих достаточно быстро освоили выпуск системных плат для гибридных процессоров Trinity. Ввиду того, что чипсеты, предназначенные для платформы Socket FM1, оказались обратно совместимы с AMD A-Series второго поколения, для адаптации существующих решений под новую платформу вендорам не потребовалось много сил и времени. Более того, в продуктах нового поколения появилась возможность внедрить все последние наработки и улучшить их потребительские качества. Именно с такой точки зрения можно рассматривать материнскую плату ASUS F2A85-V Pro на чипсете AMD A85X, которая является эволюционным развитием модели ASUS F1A75-V Pro для платформы Socket FM1, рассмотренной нами более года назад.

ASUS F2A85-V Pro

Спецификации системной платы ASUS F2A85-V Pro представлены в таблице:

Модель ASUS F2A85-V Pro
Чипсет AMD A85X
Процессорный разъем Socket FM2
Процессоры AMD A-Series, Athlon
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2000*/2133*/2200*/2400*, (* — ОС), 64 Гбайт максимум
Слоты PCI-E 2 x PCI Express 2.0 x16 (x16+x0, x8+x8), 1 x PCI Express 2.0 x16@x4, 2 x PCI Express 2.0 x1
Слоты PCI 2
Встроенное видеоядро (в процессор) Radeon HD 76xx/75xx/74xx
Видеоразъемы D-Sub, DisplayPort, DVI-D, HDMI
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 10 x 2.0 (2 разъема на задней панели, AMD A85X), 4 х 3.0 (2 разъема на задней панели, AMD A85X), 2 х 3.0 (ASMedia ASM1043)
ATA-133
Serial ATA 7 x SATA 6 Гбит/с (A85X)
eSATA 1 х eSATA 6 Гбит/с (A85X)
RAID 0, 1, 5, 10, JBOD (A85X)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Realtek RTL8111F (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности DirectKey, MemOK!, Remote GO!, USB BIOS Flashback,


Использование старшего набора системной логики AMD A85X позволило разработчикам обойтись без использования дополнительных контроллеров, а обилие фирменных технологий ASUS выделяют эту модель среди продукции конкурентов.


Комплект поставки

Упаковка F2A85-V Pro выполнена в едином стиле, характерном для большинства материнских плат ASUS среднего ценового диапазона. Черную матовую поверхность лицевой стороны, помимо названия вендора и наименования модели, занимают логотипы фирменных технологий. Новинка оснащена цифровым преобразователем напряжения DIGI+ Power, который обеспечивает прецизионную точность установки и повышенную стабильность при разгоне. Возможности системной логики AMD A85X обеспечивают поддержку конфигураций CrossFireX и Dual Graphics, а также технологи аппаратной виртуализации Lucid Virtu MVP.

ASUS F2A85-V Pro

Обратная сторона содержит краткую спецификацию и схематическое изображение материнской платы, здесь же можно найти расширенное описание фирменных особенностей ASUS. За работу цифровой подсистемы электропитание отвечает пара контролеров: TPU (TurboV Processing Unit), обеспечивающий функции разгона, и EPU (Energy Processing Unit), который заведует технологиями энергосбережения. При наличии дополнительного адаптера Wi-Fi поставляемое в комплекте с F2A85-V Pro ПО ASUS Remote GO! позволяет организовать на базе системной платы DLNA-сервер, а также управление её мультимедийными функциями при помощи смартфона или планшетного ПК. Также, новинка поддерживает ASUS Fan Xpert 2 — расширенное средство по регулировке скоростей вращения вентиляторов, и технологию ASUS Network iControl, которая позволяет управлять приоритетами и полосой пропускания соединения к сети Интернет.

ASUS F2A85-V Pro

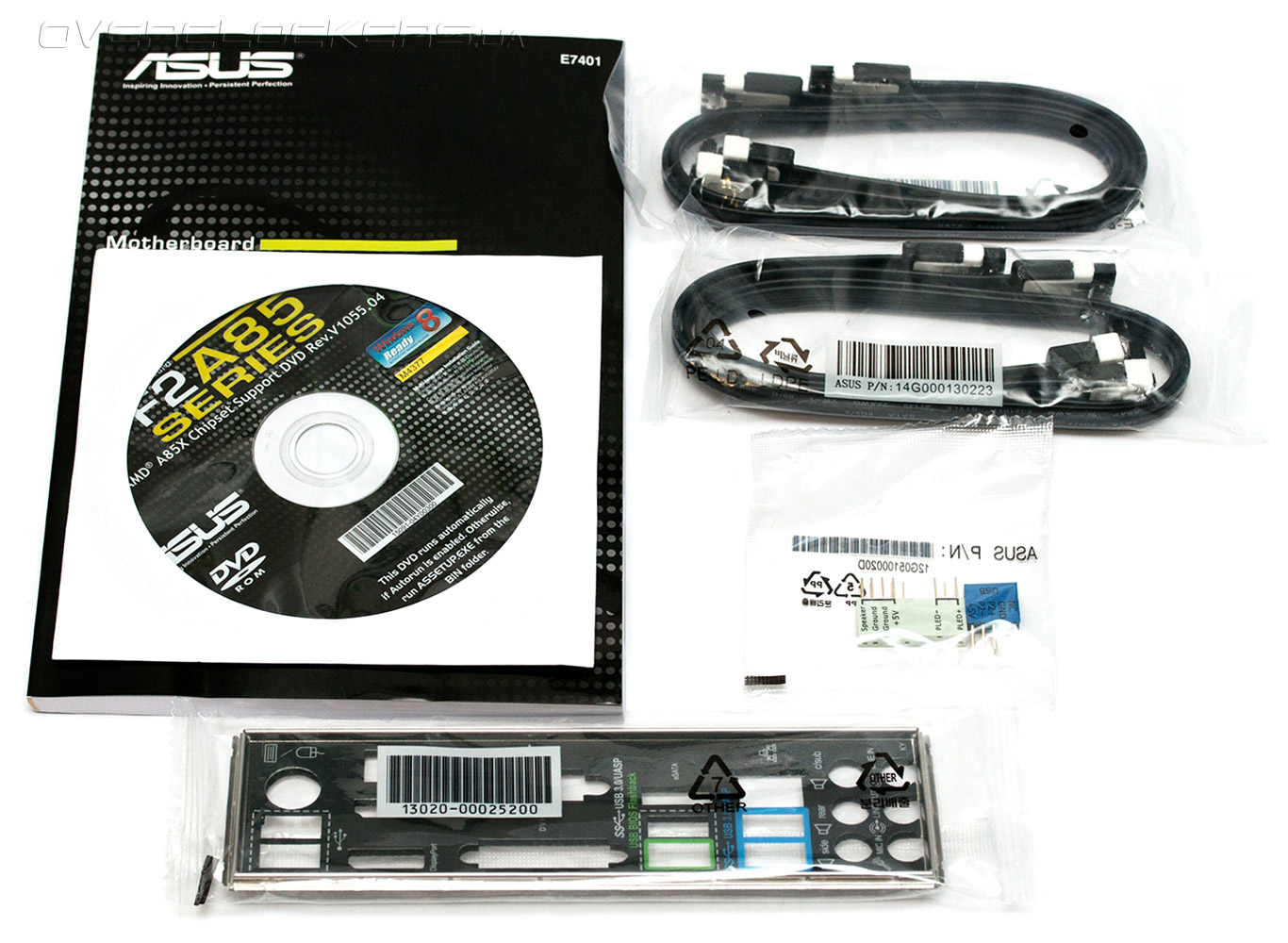

Набор аксессуаров F2A85-V Pro состоит из:
  • четырех интерфейсных кабелей SATA 6 Гбит/с;
  • набора коннекторов Q-connectors;
  • заглушки на заднюю панель I/O Shield;
  • руководства пользователя;
  • DVD-диска с драйверами и программным обеспечением.

ASUS F2A85-V Pro

Мы неоднократно отмечали, что спартанский комплект поставки стал непременным атрибутом большинства системных плат не только бюджетного, но среднего уровней. Новинка не стала исключением, и любые дополнительные принадлежности пользователи будут вынуждены приобретать самостоятельно.


Дизайн

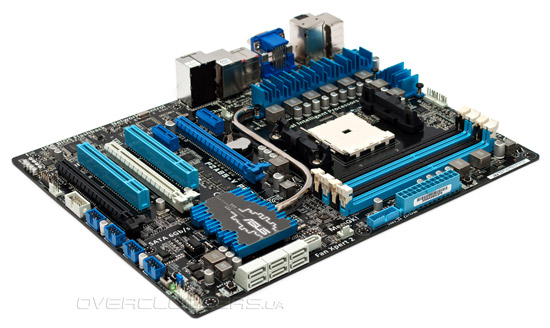

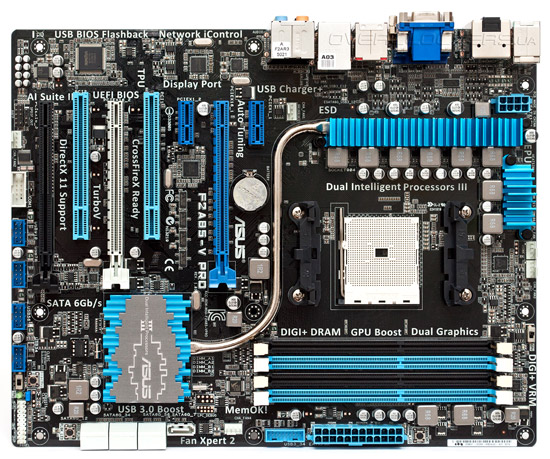

В конструкции героини сегодняшнего обзора прослеживается определенное сходство с моделью ASUS F1A75-V Pro, предназначенной для работы с APU A-Series первого поколения. Оба продукта имеют одинаковые размеры 305х244 мм, соответствующие стандарту ATX, а также аналогичное расположение основных компонентов материнской платы.

ASUS F2A85-V Pro

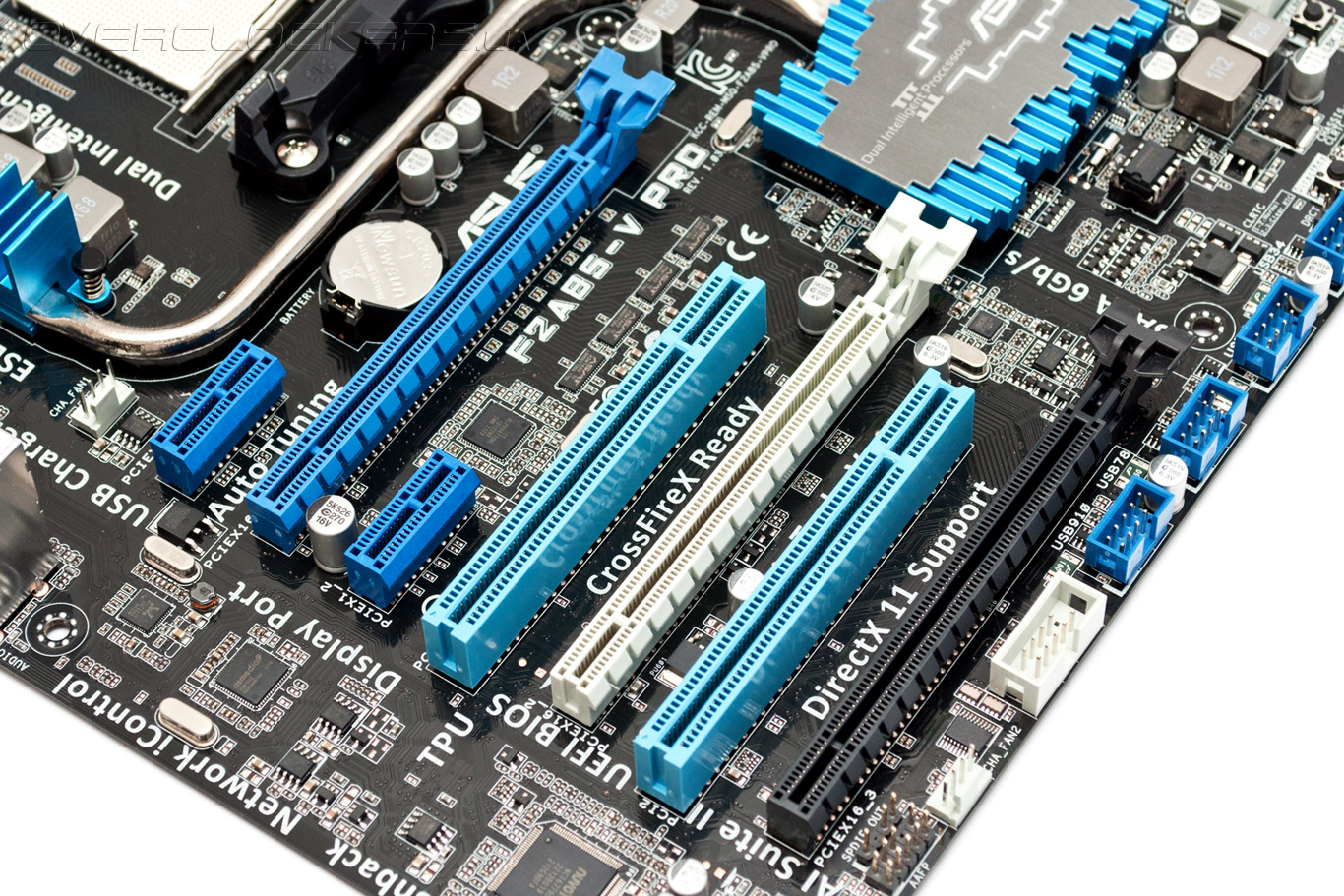

Как мы уже говорили, в основе системной платы лежит чипсет AMD A85X, который наделяет F2A85-V Pro совместимостью с AMD A-Series и Athlon в исполнении Socket FM2. Для установки модулей оперативной памяти имеются четыре слота DIMM, в которые можно инсталлировать модули DDR3-1866 суммарным объемом 64 ГБ. В разгоне производитель обещает поддержку частот до 2600 МГц при наличии соответствующего комплекта ОЗУ. Материнская плата оснащена тремя слотами PCI Express 2.0 x16, которые позволяют организовывать конфигурации AMD 3-Way CrossFireX. Верхние слоты делят между собою 16 линий PCI-E 2.0, предоставляемых гибридным процессором, и могут работать по формуле х16+х0 или х8+х8. Третий по счету разъем, подключенный к микросхеме системной логики, всегда работает со скоростью PCI-E 2.0 x16@x4. Для установки плат расширения F2A85-V Pro предлагает пару слотов PCI-E 2.0 x1 и два PCI.

ASUS F2A85-V Pro

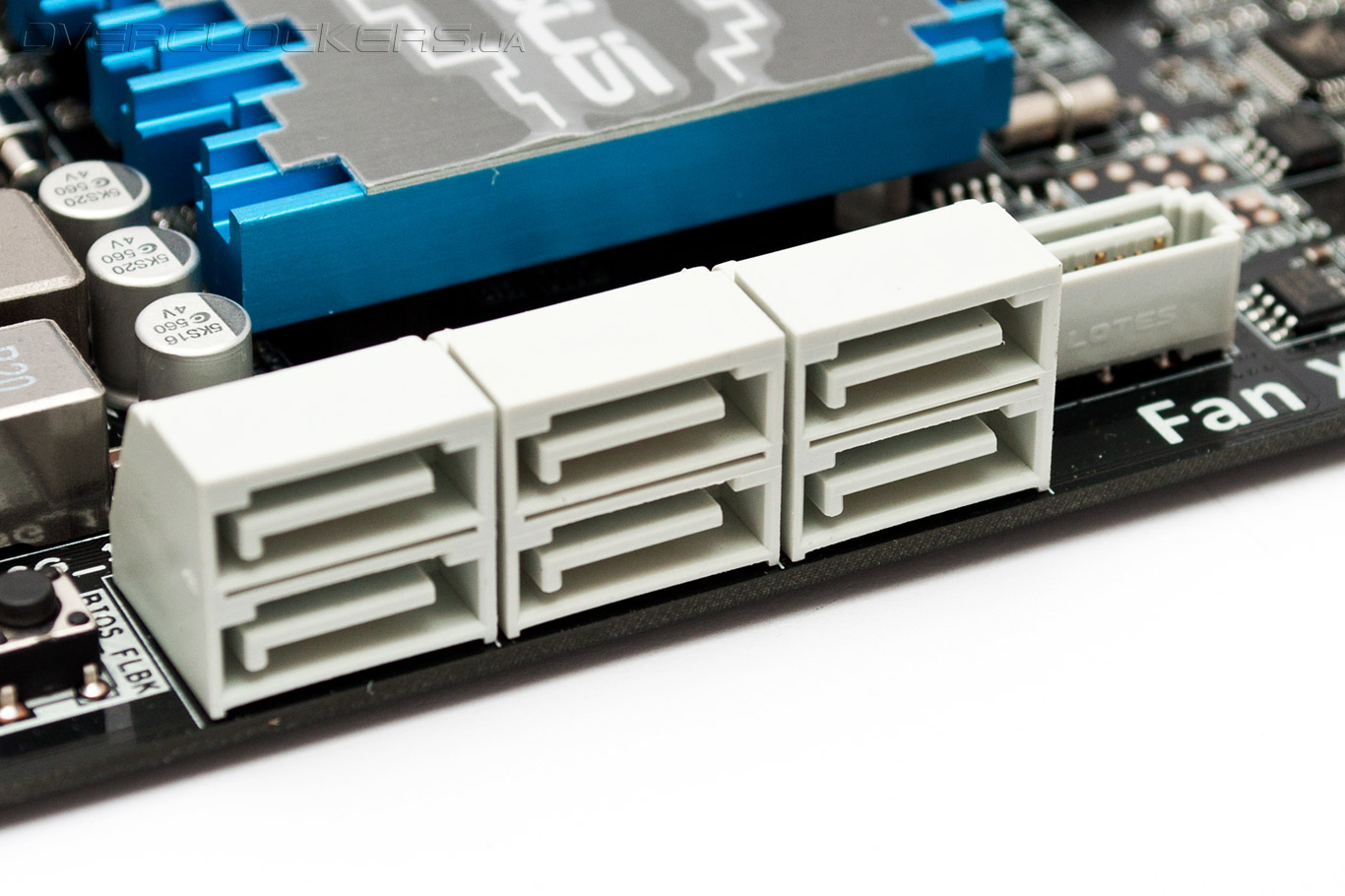

Дисковая подсистема новинки рассчитана на подключение семи устройств SATA 6 Гбит/с, а на заднюю панель «материнки» выведен порт eSATA 6 Гбит/с. Все восемь каналов подключены к чипсету AMD A85X, который поддерживает объединение дисковых устройств в массивы RAID 0, 1, 5, 10 и JBOD. Шесть из семи разъемов SATA имеют горизонтальную ориентацию, следовательно, интерфейсные кабели не будут мешать даже в случае установке габаритных графических ускорителей.

ASUS F2A85-V Pro

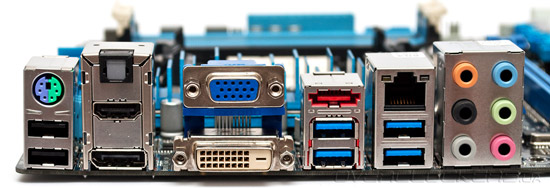

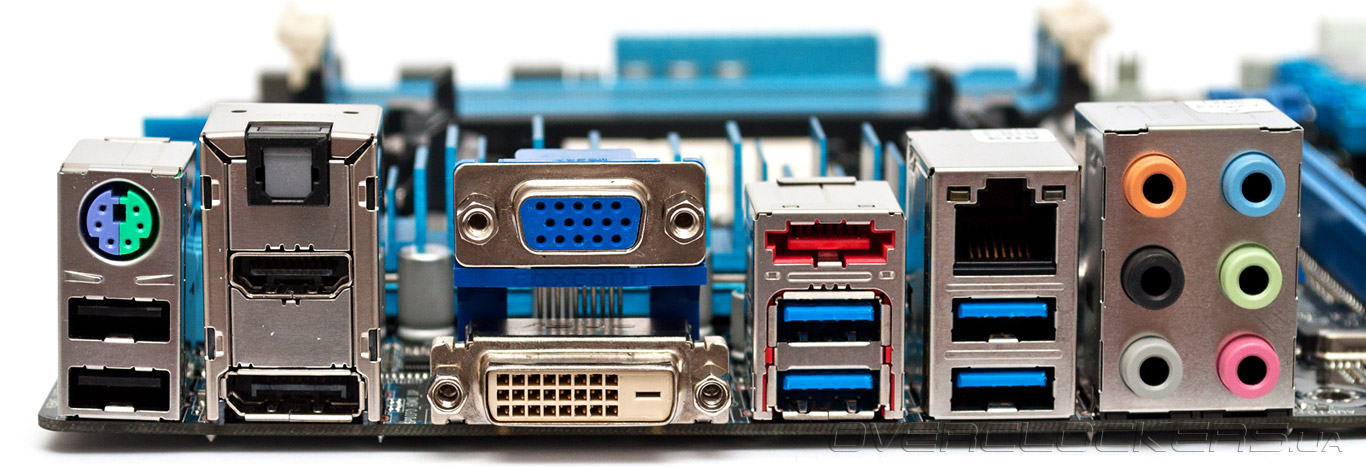

Для работы с периферийными устройствами F2A85-V предлагает десять каналов USB 2.0, два из которых можно найти на задней панели системной платы. Четыре устройства с интерфейсом USB 3.0 можно подключить к чипсетным портам, а микросхема ASMedia ASM1043 обеспечивает работу еще двух дополнительных каналов универсальной последовательной шины третьей версии. Для работы в сетях Gigabit Ethernet на печатной плате распаян контроллер Realtek RTL8111F, а за озвучивание рабочего места отвечает достаточно качественный HD-аудиокодек, обеспечивающий вывод аналогового звука в формате 7.1 и подключение цифровых ресиверов с оптическим входом S/PDIF. В итоге, на задней панели материнской платы ASUS F2A85-V Pro можно встретить:
  • два порта USB 2.0 и четыре USB 3.0;
  • комбинированный разъем PS/2;
  • оптический выход S/PDIF;
  • видеовыходы D-Sub, DisplayPort, DVI-D и HDMI;
  • разъем eSATA 6 Гбит/с;
  • розетку RJ-45;
  • шесть аналоговых аудиовыходов.
ASUS F2A85-V Pro

Возможности графического ускорителя, встроенного в APU Trinity, обеспечивают вывод изображения на три монитора одновременно, причем, пользователи могут включить функцию AMD Eyefinity для получения больших разрешений. Вместе с тем, системные платы Socket FM2 получили поддержку технологии Lucid Virtu MVP, которая позволяет поочередно использовать встроенную и дискретную видеокарты в зависимости от типа нагрузки, а также улучшает качество картинки за счет устранения артефактов вертикальной синхронизации.

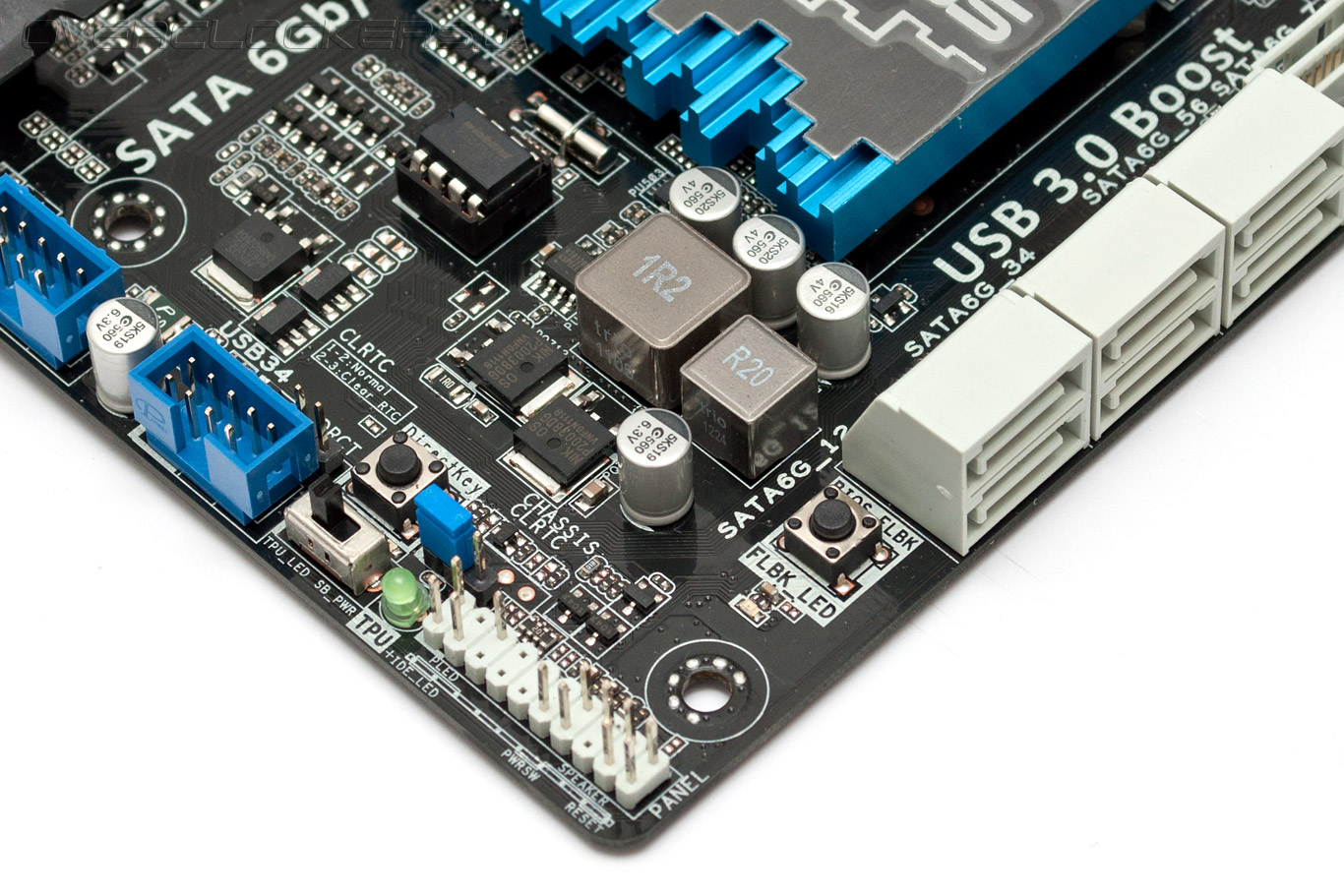

Заметим, что отличие от конкурирующих решений системная плата F2A85-V Pro лишена распаянных на РСВ кнопок включения и перегрузки, а также светодиодного индикатора POST-кодов. Зато, новинка имеет аппаратные микропереключатели TPU и EPU, активирующие автоматический разгон и режим пониженного энергопотребления, а также кнопку MemOK!, которая позволяет выполнить загрузку с заводскими настройками подсистемы ОЗУ. Эти органы управления встречались на многих других моделях ASUS, в том числе и на F1A75-V Pro. Из нововведений героиня сегодняшнего обзора получила поддержку технологии USB BIOS Flashback, позволяющей выполнить обновление прошивки со сменного носителя даже при отсутствии процессора и модулей ОЗУ. Еще одним нововведением стала функция DirectKey. После нажатия на одноименную кнопку системная плата автоматически выполнит вход в меню настроек.

ASUS F2A85-V Pro

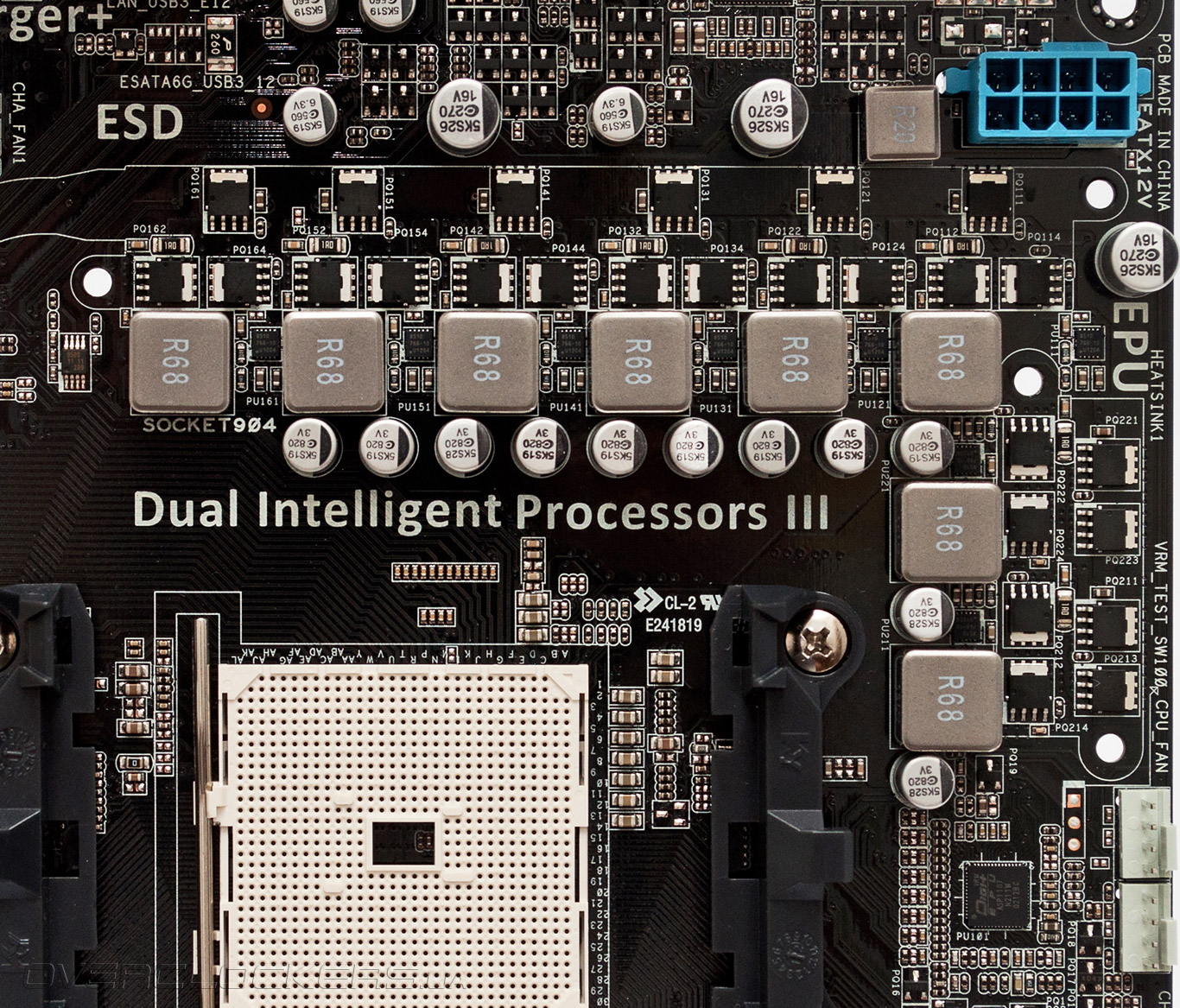

Материнская плата ASUS F2A85-V Pro оснащена пятью четырехконтактными разъемами для подключения вентиляторов, причем, все они поддерживают управление скоростью вращения посредством ШИМ. Система охлаждения состоит из трех радиаторов, изготовленных из алюминиевого сплава. Для отвода тепла от микросхемы системной логики используется небольшой плоский радиатор.

ASUS F2A85-V Pro

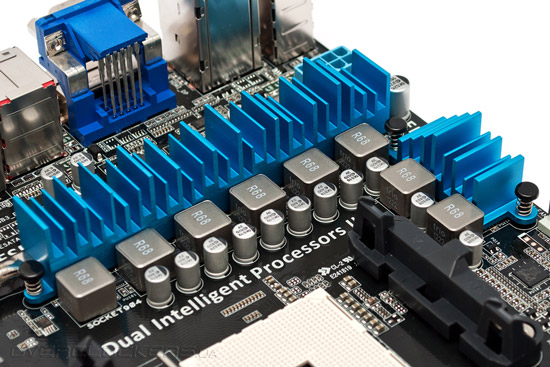

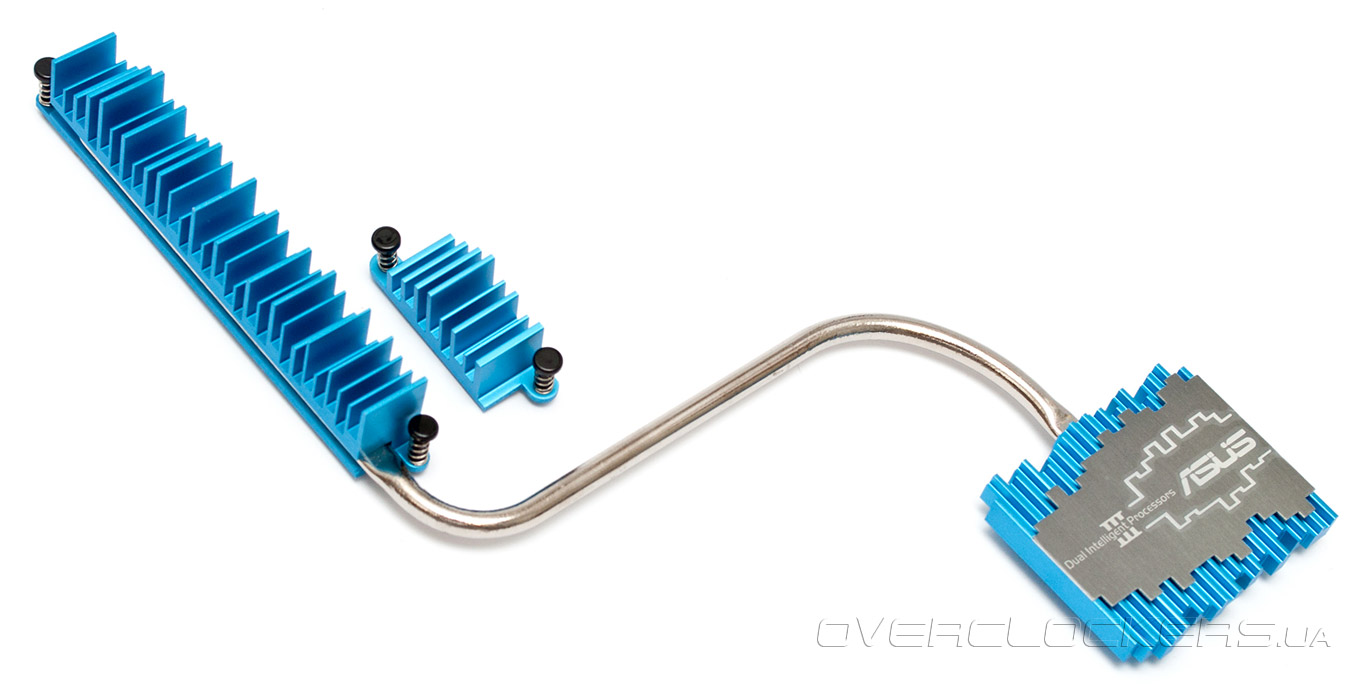

Часть силовых элементов VRM от перегрева предохраняет компактная конструкция, соединенная тепловой трубкой с охладителем микросхемы FCH. Дополнительный небольшой радиатор отводит избыточное тепло от оставшихся полевых транзисторов преобразователя напряжения.

ASUS F2A85-V Pro

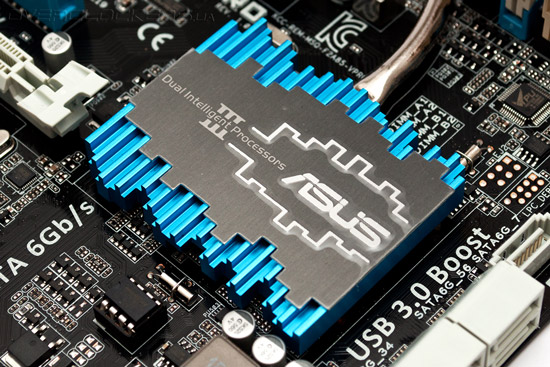

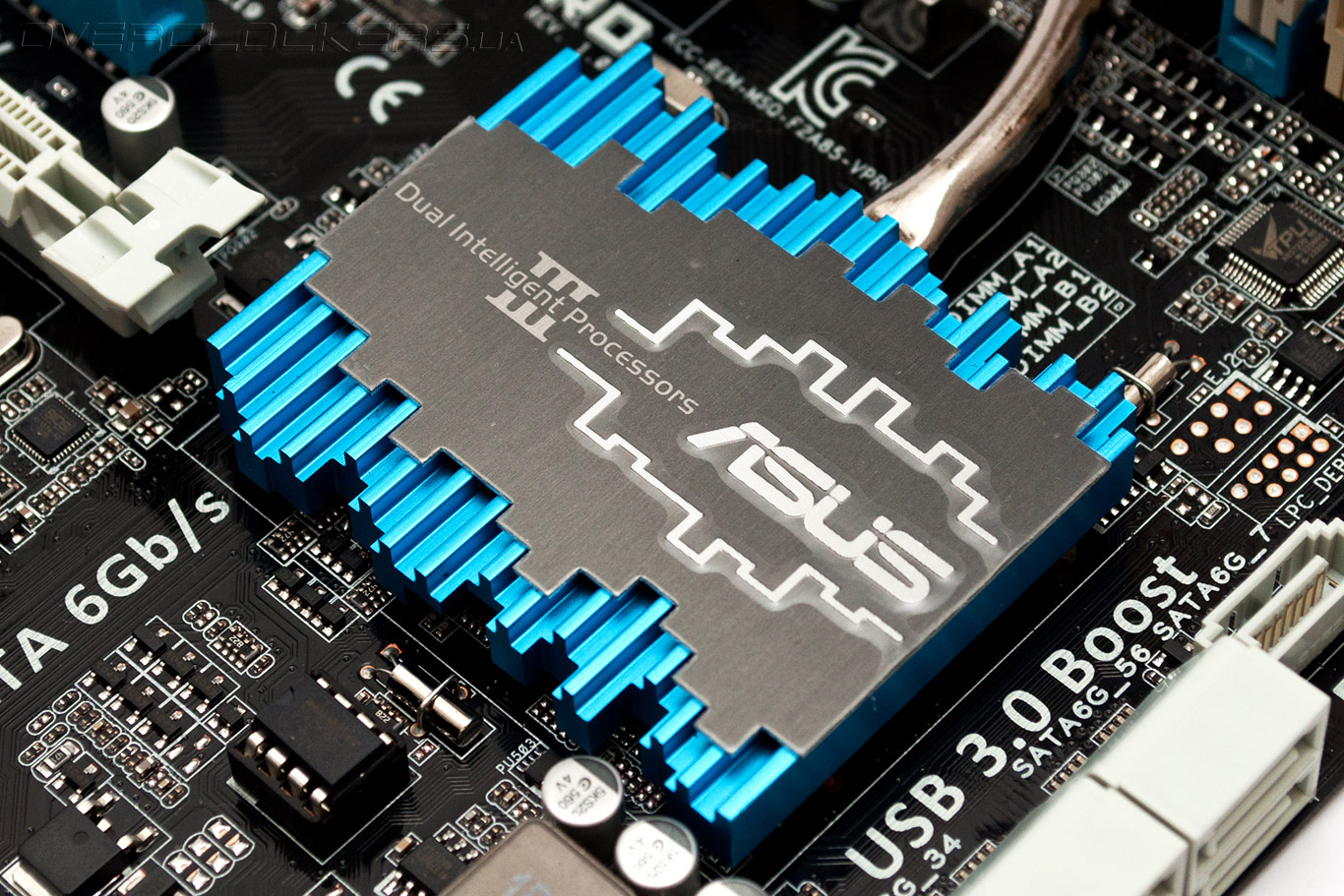

Радиаторы, охлаждающие подсистему электропитания, имеют крепление на пластиковых защелках, а чипсетный надежно фиксируется при помощи подпружиненных болтов.

ASUS F2A85-V Pro

В целом, дизайн системы охлаждения новинки не вызывает опасение за температурный режим сильногреющихся компонентов, но эффективная вентиляция внутри системного блока ничуть не помешает.

Дополнительное питание к силовой подсистеме ASUS F2A85-V Pro подводится посредством восьмиконтактного разъема EPS12V, а сам преобразователь напряжения, выполненный по восьмиканальной схеме, управляется ШИМ-контроллером DIGI+ VRM EPU, на который нанесена маркировка APS1107. О характеристиках этого загадочного устройства мало что известно, однако, можно с уверенностью сказать, что он поддерживает шесть фаз для питания вычислительных модулей, а два отдельных канала формируют напряжение для встроенного северного моста. Присутствуют регулировки частоты переключения силовых элементов, защита по току и функция Load Line Calibration, а в моменты простоя системы контроллер может отключать часть фазы для повышения КПД. На наш взгляд конструкция силовой подсистемы героини сегодняшнего обзора выполнена с достаточным запасом прочности, который может пригодиться во время экспериментов по разгону.

ASUS F2A85-V Pro

Таким образом, в дизайне ASUS F2A85-V Pro произошли исключительно положительные изменения. Например, в сравнении со старшей моделью для Socket FM1, количество слотов PCI Express 2.0 x16 увеличилось до трех, что дало возможность строить конфигурации AMD 3-Way CrossFireX. Чипсет AMD A85X обеспечил поддержку двух дополнительных каналов SATA 6 Гбит/с, появилась поддержка RAID 5 и JBOD. Конечно, для объективной оценки конструкции системной платы необходимо проверить её разгонный потенциал и уровень быстродействия, но прежде, предлагаем ознакомиться с её прошивкой.

UEFI Setup

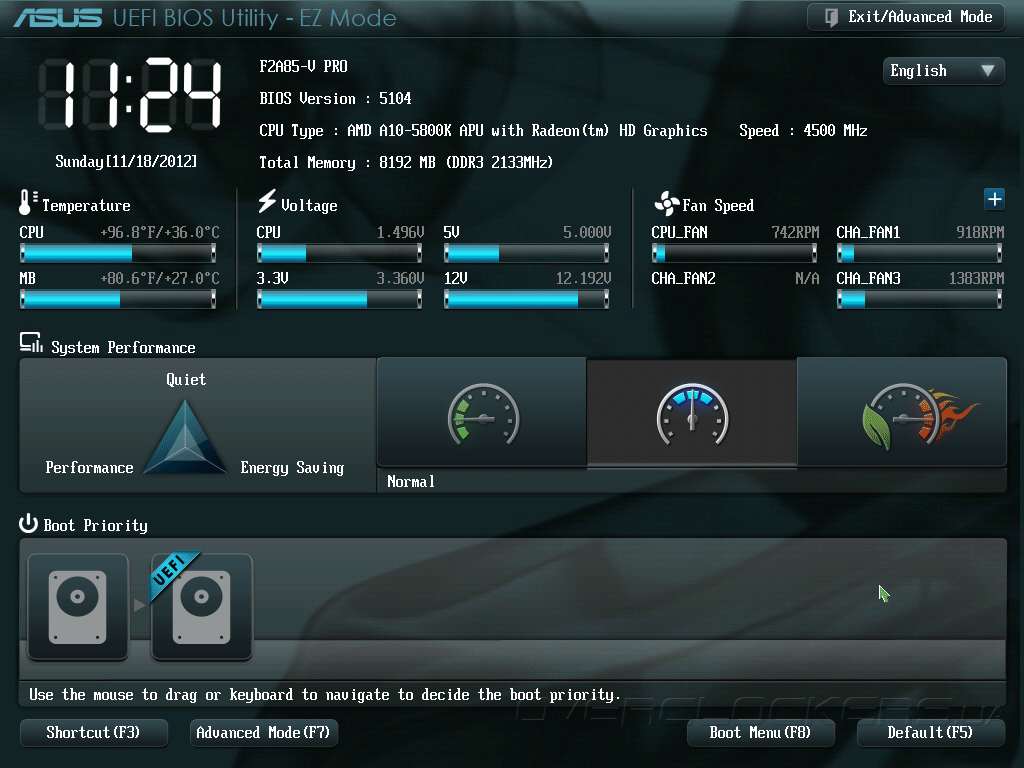

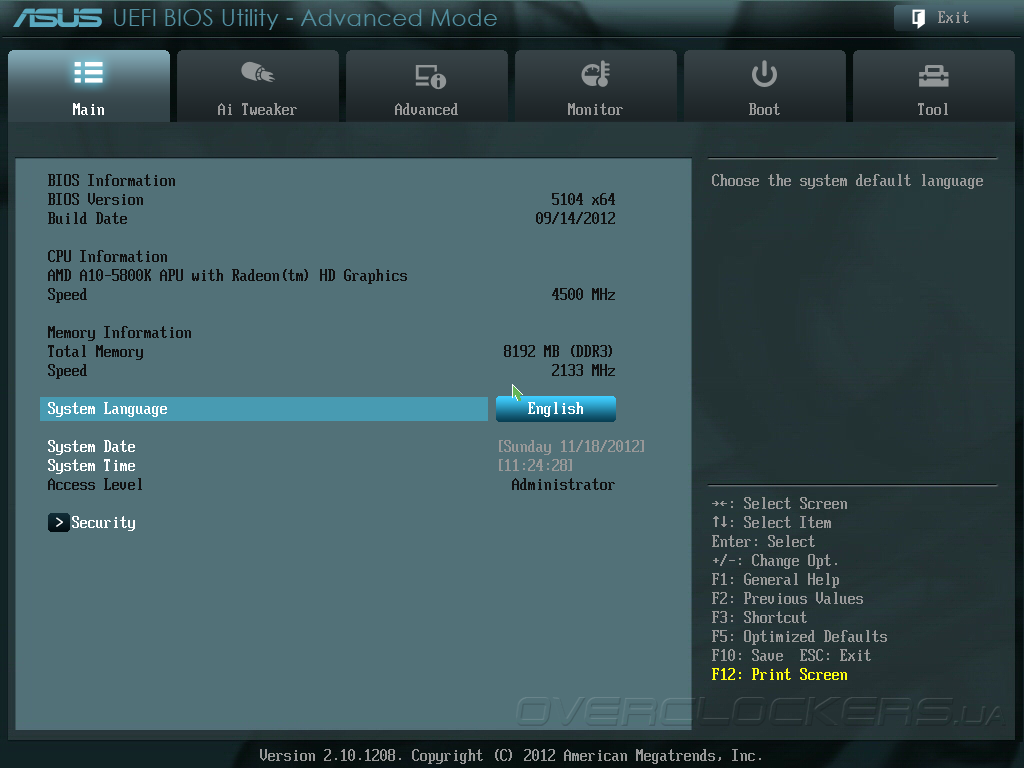

Меню настройки F2A85-V Pro основано на управляющем микрокоде UEFI разработки AMI. Отличительной чертой прошивок современных материнских плат ASUS является наличие режима EZ Mode, в котором отображаются показания датчиков аппаратного мониторинга и выводится основная системная информация. Также, у пользователей есть возможность выбирать порядок загрузочных устройств и задавать режим быстродействия, а при помощи ярлыков можно осуществить быстрый переход к интересующему разделу прошивки.

UEFI Setup ASUS F2A85-V Pro

В режиме Advanced Mode перед пользователями открываются широкие возможности по настройке всех возможных параметров материнской платы. В разделе Main, помимо отображения текущих параметров процессора и оперативной памяти, выводится информация о версии управляющего микрокода, задаются дата, время и язык отображения меню, а также определяются настройки безопасности.

UEFI Setup ASUS F2A85-V Pro

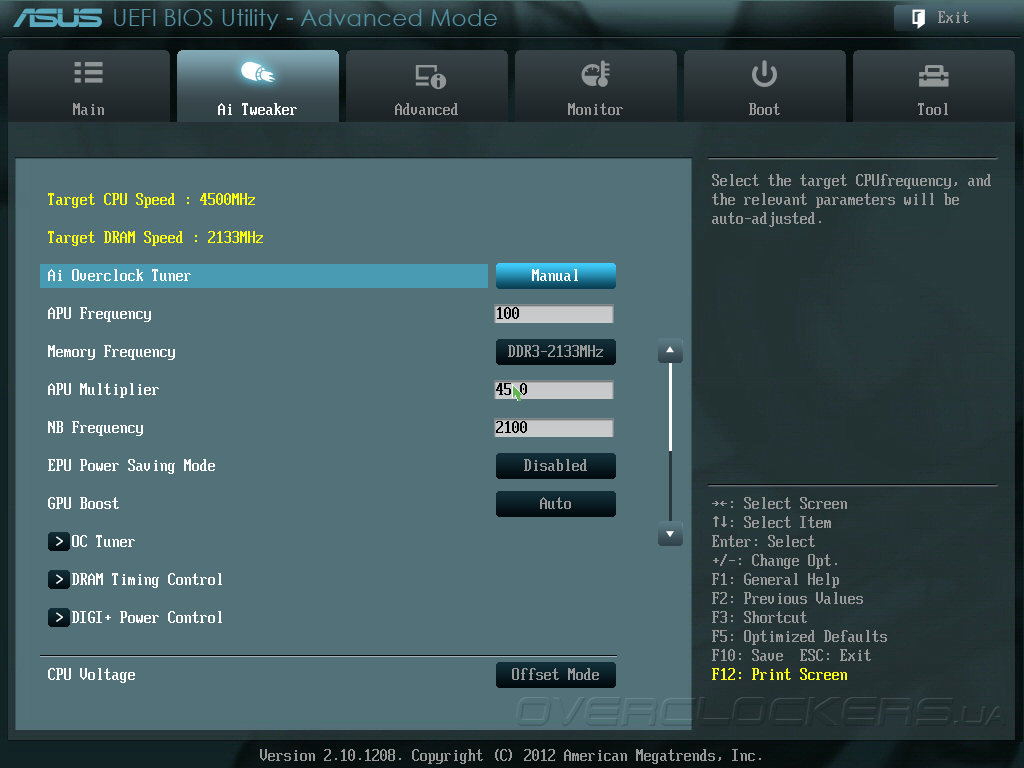

Основная часть настроек, связанных с разгоном и увеличением быстродействия, находится во вкладке Ai Tweaker. Пользователь может управления базовой частотой, множителями вычислительных модулей и встроенного северного моста APU, а также повышать тактовую частоту интегрированного графического адаптера, задавать режим пониженного энергопотребления и активировать функцию автоматического разгона OC Tuner.

UEFI Setup ASUS F2A85-V Pro

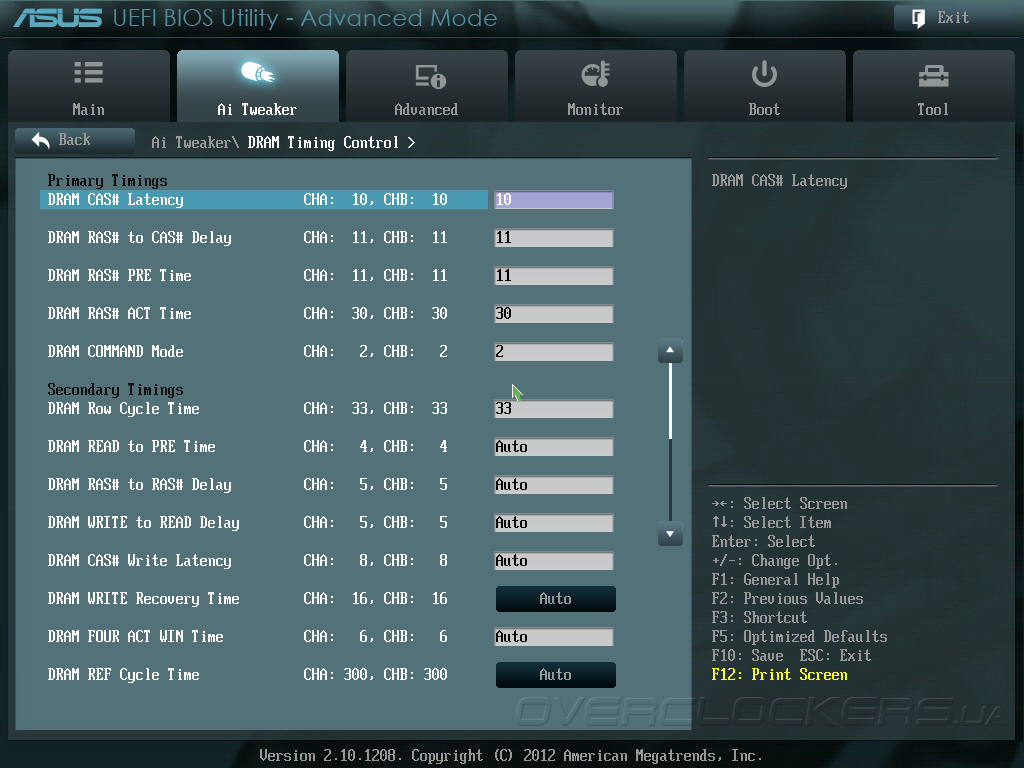

Меню настройки системной платы ASUS F2A85-V Pro предлагает широкие возможности по конфигурированию подсистемы оперативной памяти. Кроме увеличения частоты модулей ОЗУ до 2400 МГц UEFI Setup новинки позволяет управлять основными и множеством второстепенных таймингов, которые сосредоточены в подразделе DRAM Timing Configuration.

UEFI Setup ASUS F2A85-V Pro

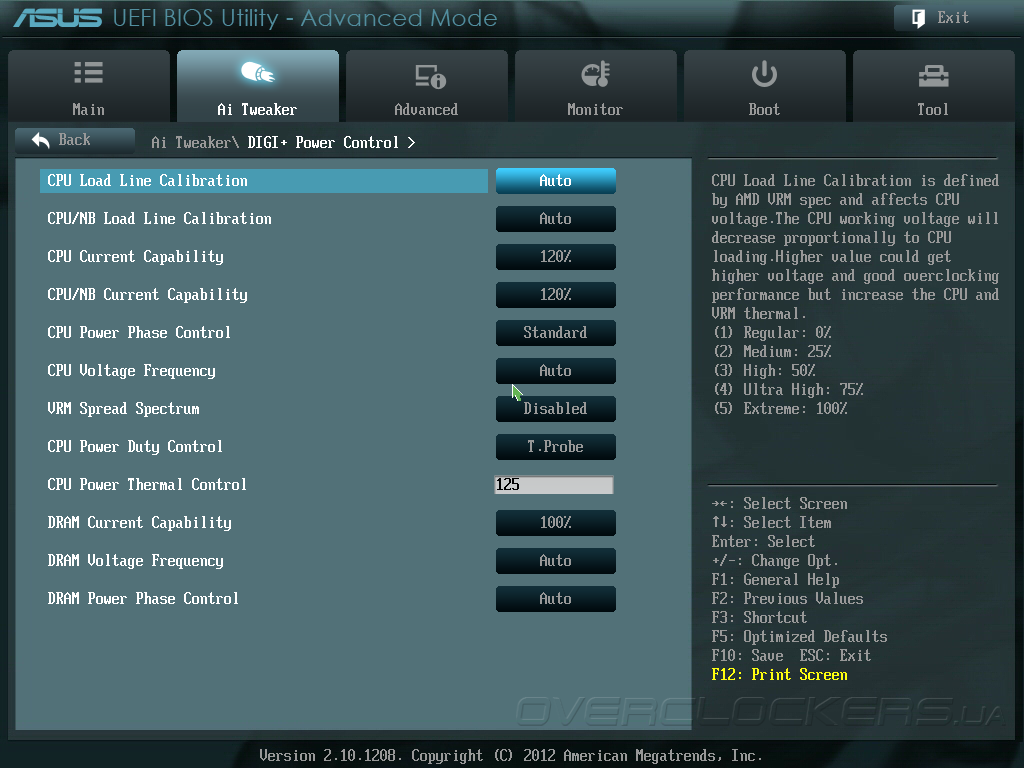

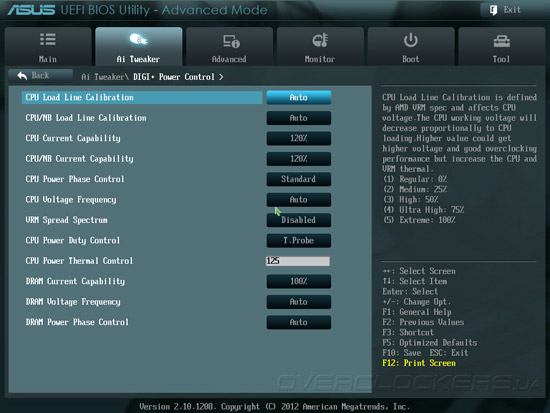

Многочисленные параметры цифровой подсистемы питания гибридного процессора и модулей ОЗУ находится во вкладке DIGI+ Power Control. Здесь пользователь может настраивать работу функции Load Line Calibration, регулировать частоту переключения силовых элементов VRM, задавать режим отключения фаз в момент минимальной нагрузки, а также настраивать защиту преобразователя напряжения от перегрева и превышения силы тока.

UEFI Setup ASUS F2A85-V Pro

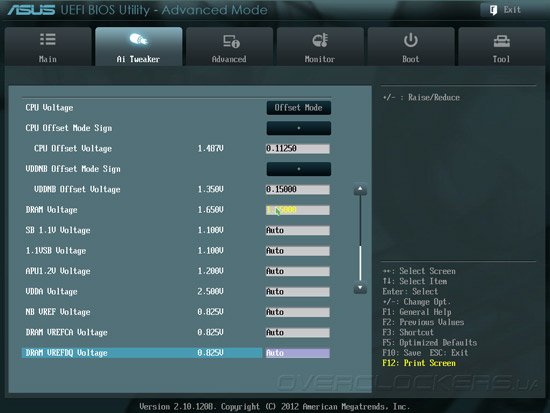

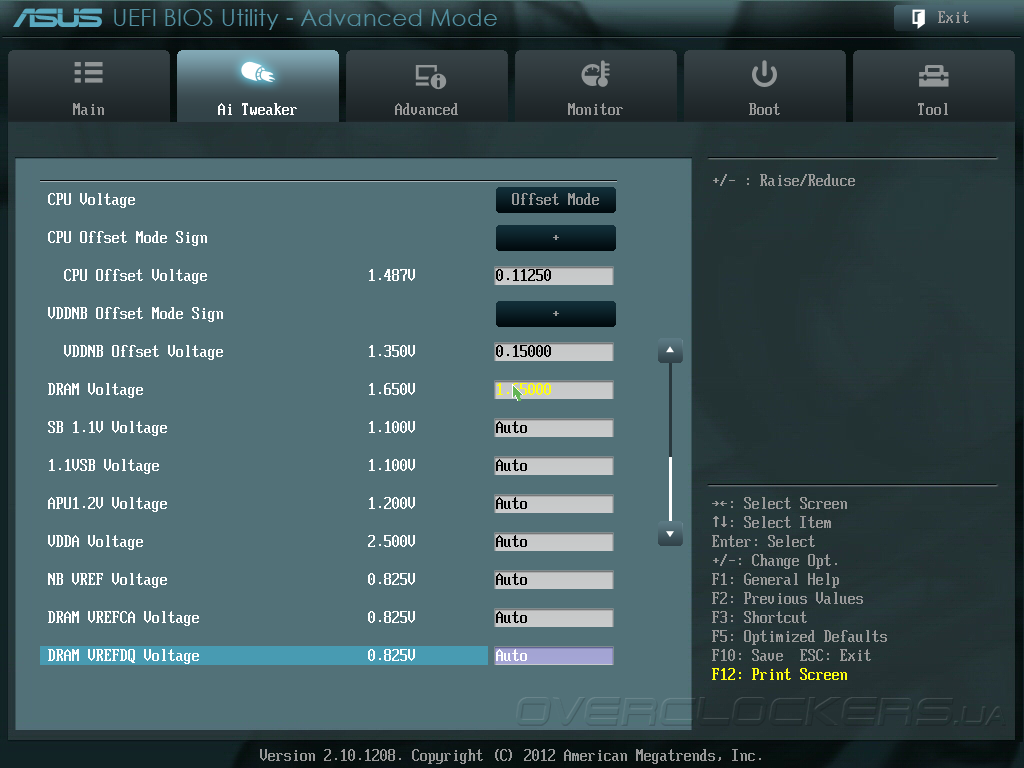

Прошивка позволяет управлять десятью напряжениями на всех основных узлах системной платы.

UEFI Setup ASUS F2A85-V Pro

Их перечень, диапазоны и шаг изменения представлены в следующей таблице:

Параметр Диапазон регулировки, В Шаг, В
CPU Offset Voltage –0,5…+0,5 0,00625
VDDNB Offset Voltage –0,5…+0,5 0,00625
CPU Manual Voltage 0,8—1,9 0,0625
VDDNB Manual Voltage 0,8—1,75 0,0125
DRAM Voltage 1,35—2,135 0,005
SB 1.1V Voltage 1,1—1,4 0,01
1.1Vsb Voltage 1,1—1,4 0,1
APU1.2V Voltage 1,2—1,8 0,01
VDDA Voltage 2,5—2,8 0,1
NB VREF Voltage 0,51—1,14 0,005
DRAM VREFCA Voltage 0,51—1,14 0,005
DRAM VREFDQ Voltage 0,51—1,14 0,005

В целях сохранения работы технологий энергосбережения процессора, напряжение на его вычислительных модулях и встроенном северном мосте можно указывать в виде прироста к номинальному значению. Для экстремального разгона больше подойдет режим, когда напряжения CPU Voltage и VDDNB Voltage задаются в явном виде. В любом случае, не стоит забывать о необходимости организации качественного охлаждения.

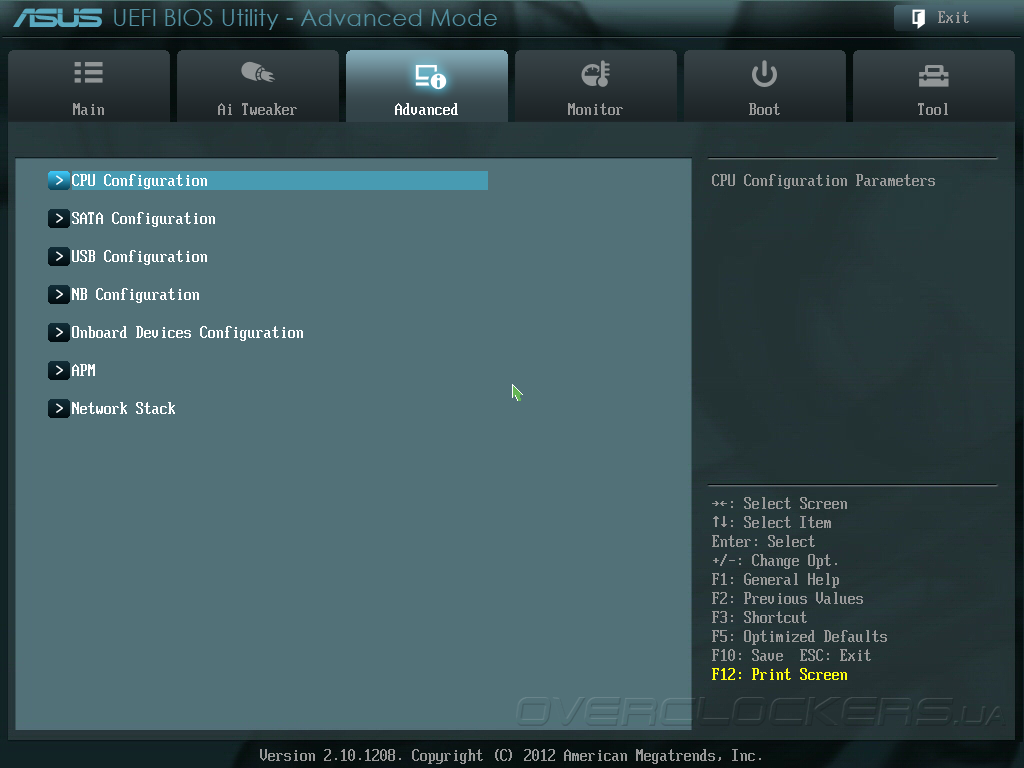

В разделе меню настроек Advanced сосредоточены тонкие настройки процессора, системной логики и немногочисленных дополнительных контроллеров.

UEFI Setup ASUS F2A85-V Pro

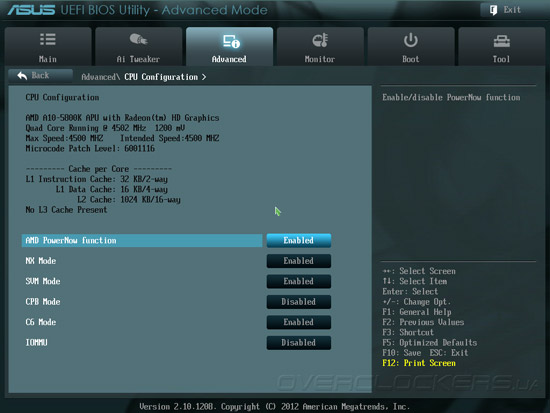

Вкладка CPU Configuration позволяет сконфигурировать технологии энергосбережения процессора и активировать специфические функции, таких как AMD Turbo Core или IOMMU, которая транслирует логическую адресацию устройств виртуальных машин в физические адреса.

UEFI Setup ASUS F2A85-V Pro

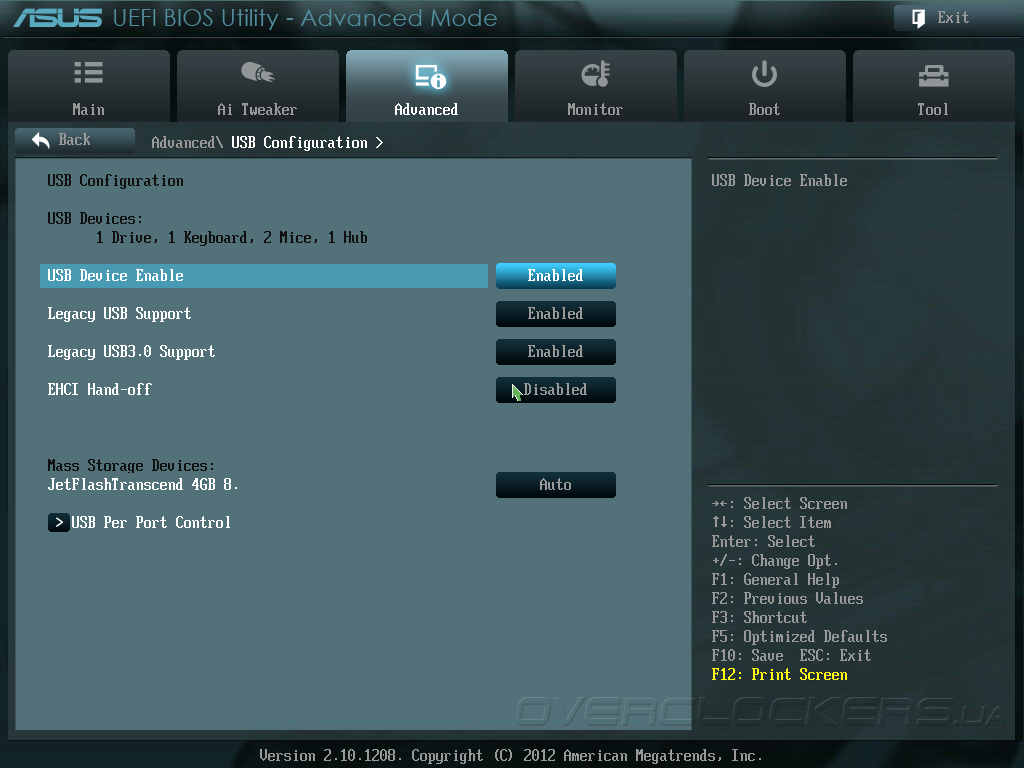

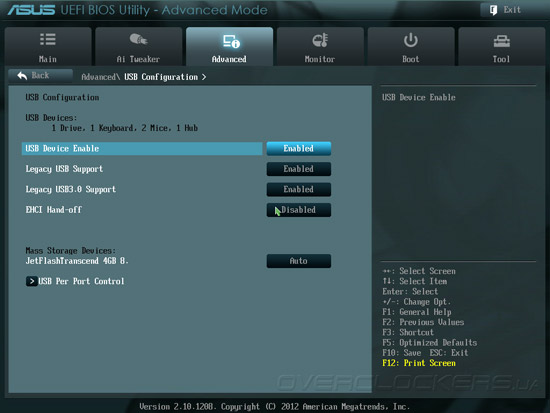

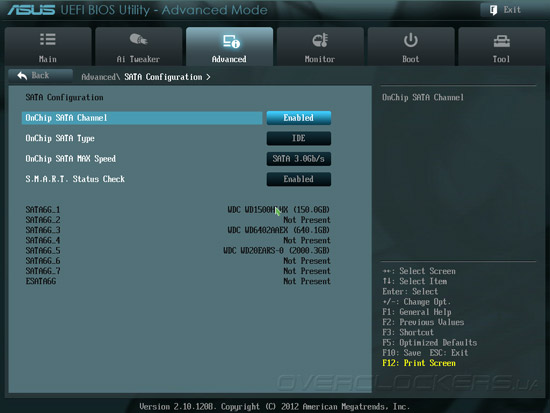

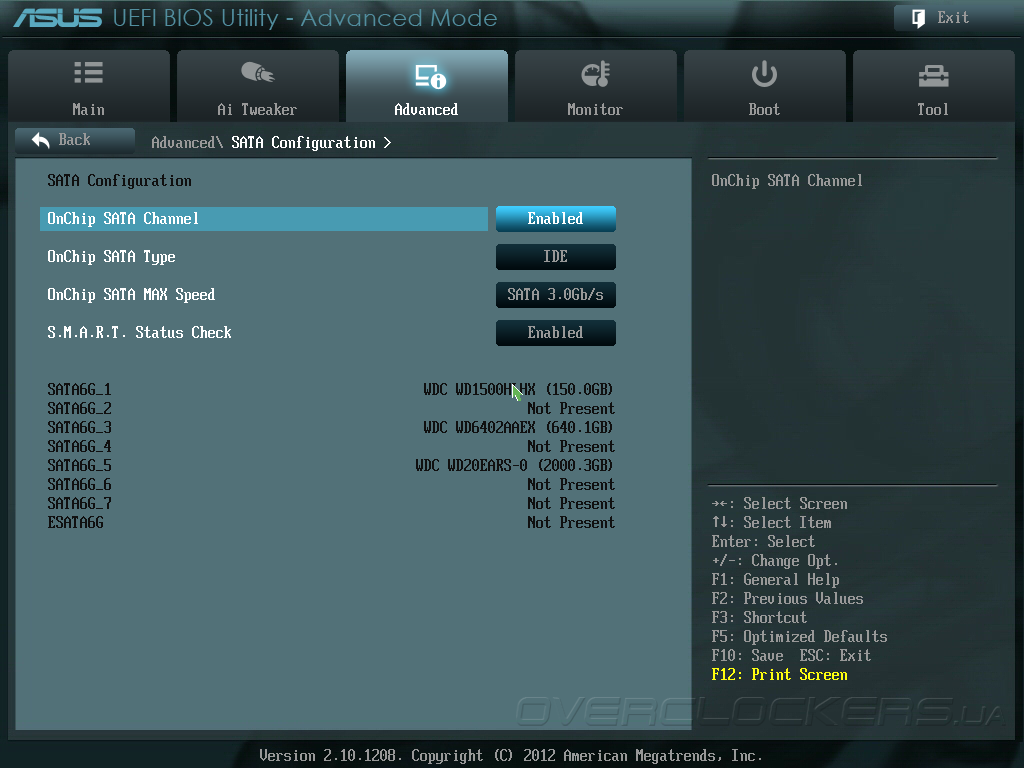

В подменю SATA Configuration находятся органы управления дисковой подсистемой, а во вкладке USB Configuration — настройки подключения периферийных устройств.

UEFI Setup ASUS F2A85-V Pro

UEFI Setup ASUS F2A85-V Pro

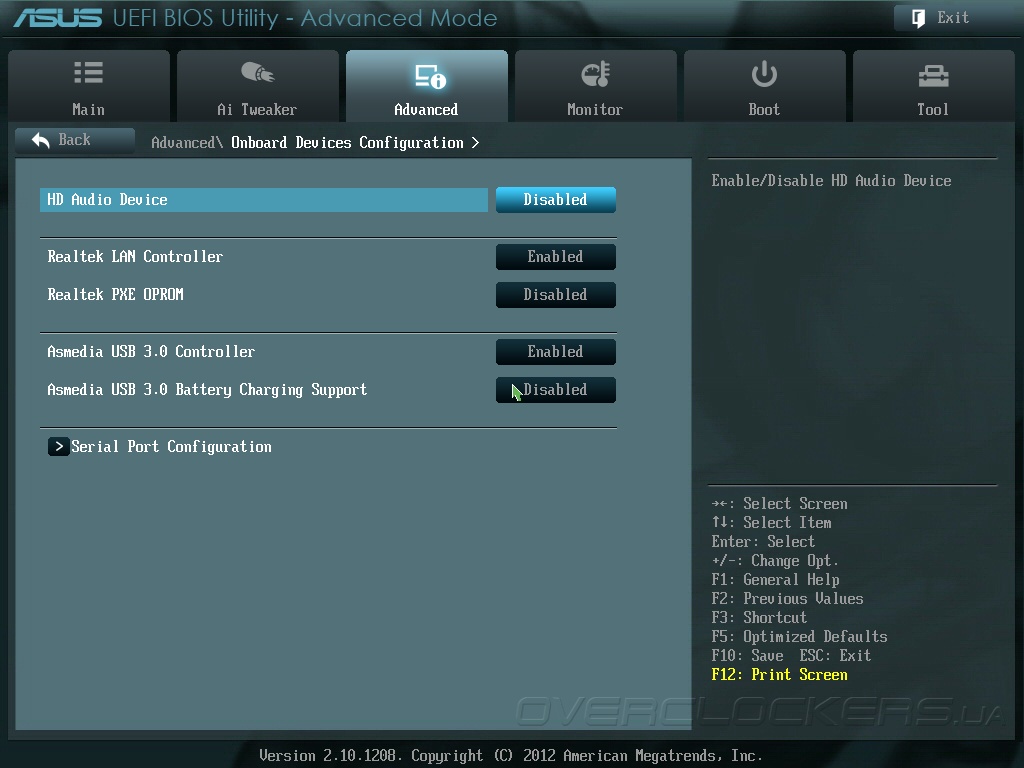

Подраздел Onboard Device Configuration отвечает за параметры установленных на материнской плате дополнительных контроллеров.

UEFI Setup ASUS F2A85-V Pro

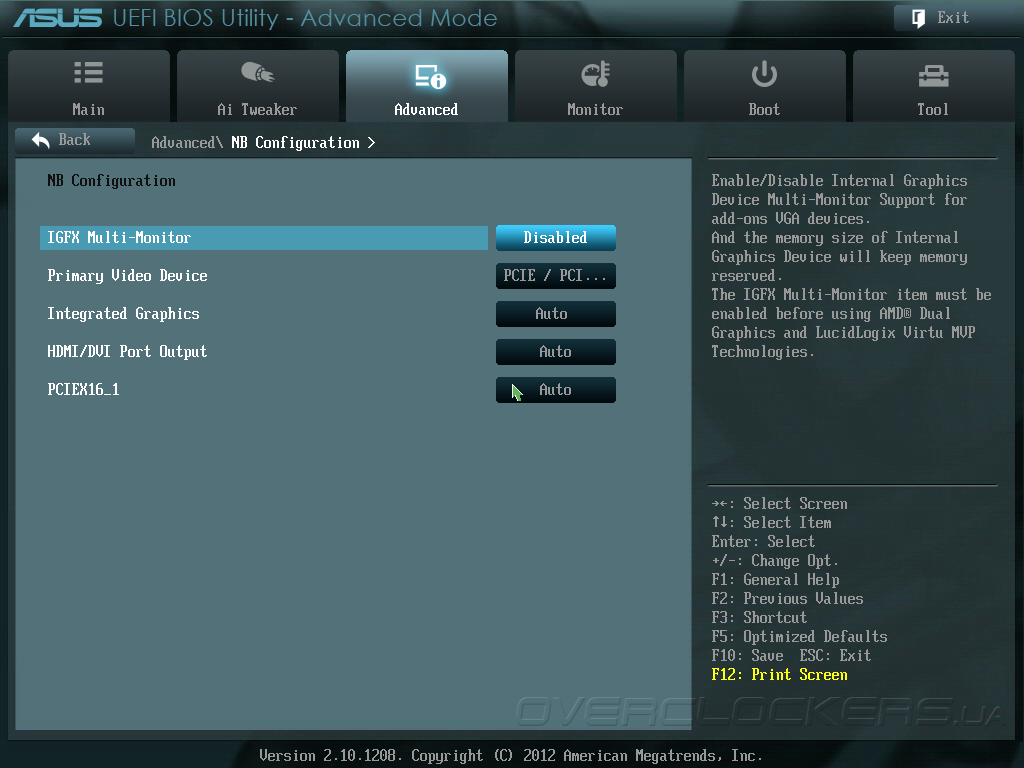

Настройки интегрированной графической подсистемы содержатся во вкладке NB Configuration. Именно здесь можно активировать Lucid Vitru MVP, задать порядок инициализации видеокарт, установить объем кадрового буфера и параметры видеовыходов.

UEFI Setup ASUS F2A85-V Pro

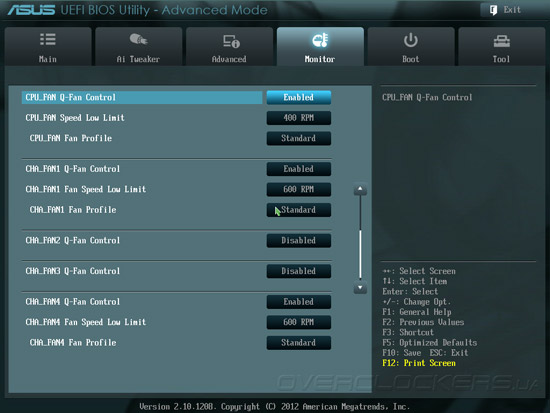

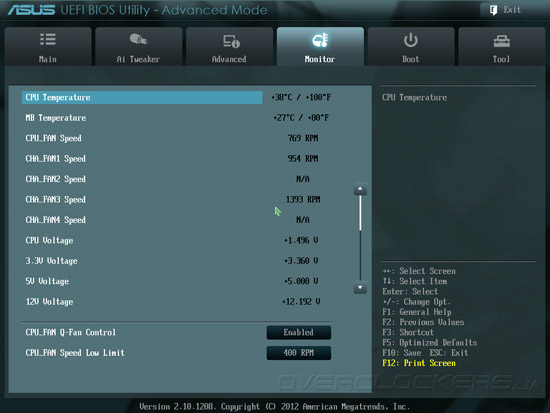

Системному мониторингу и настройке режима работы вентиляторов посвящен раздел Monitor. Прошивка ASUS F2A85-V Pro позволяет контролировать две температуры, пять тахометрических датчиков, а также значения напряжения на процессоре и основных питающих шинах.

UEFI Setup ASUS F2A85-V Pro

Для всех пяти вентиляторов системная плата позволяет выбирать один из предустановленных профилей, либо самостоятельно задать алгоритм работы в зависимости от температуры процессора.

UEFI Setup ASUS F2A85-V Pro

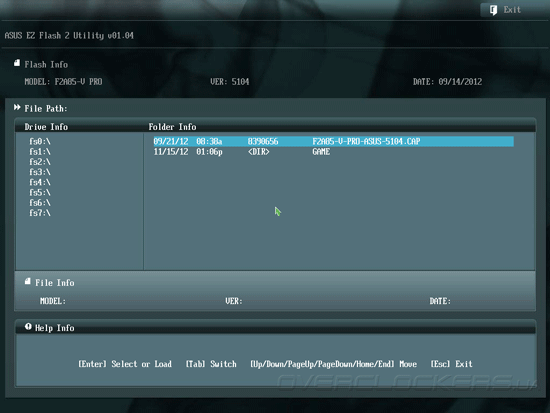

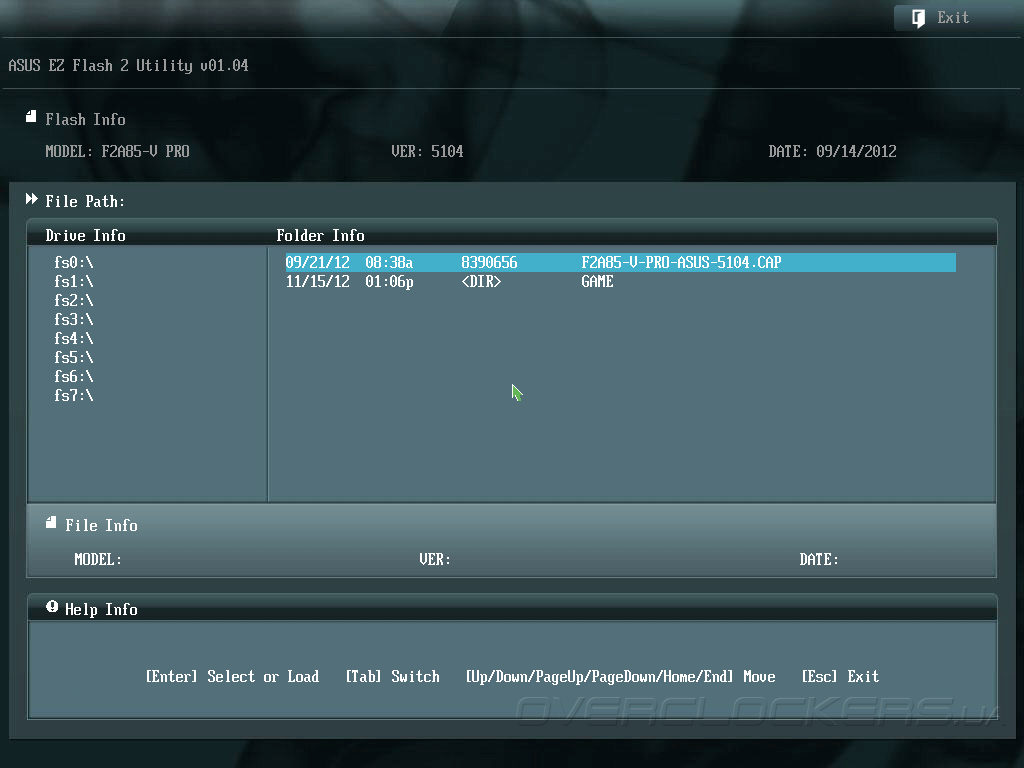

Также, меню настроек новинки имеет несколько дополнительных инструментов, таких как встроенная микропрограмма обновления прошивки ASUS EZ Flash 2, средство просмотра спецификаций установленных модулей ОЗУ. А еще UEFI позволяет сохранять восемь профилей с пользовательскими настройками.

UEFI Setup ASUS F2A85-V Pro

В принципе, по своей структуре и функциональности прошивка F2A85-V Pro ничем не отличается от остальных продуктов ASUS, а значит, мы вправе рассчитывать на стабильную работу и хорошие возможности разгона.


Комплектное ПО

В дополнение к богатой функциональности прошивки покупатели ASUS F2A85-V Pro получают возможность выполнять большинство настроек системной платы из среды ОС MS Windiws при помощи программного обеспечения ASUS AI Suite II. Благодаря модульному строению программы пользователи могут инсталлировать только те утилиты, которые им необходимы.

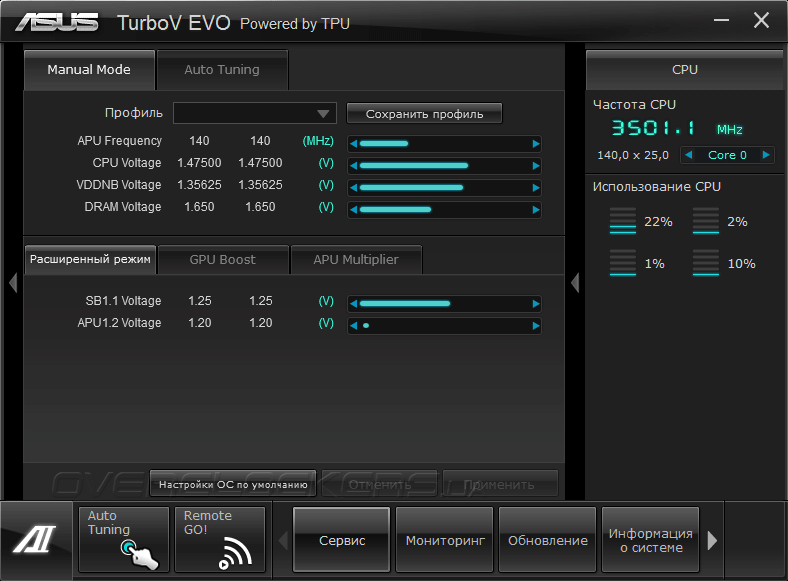

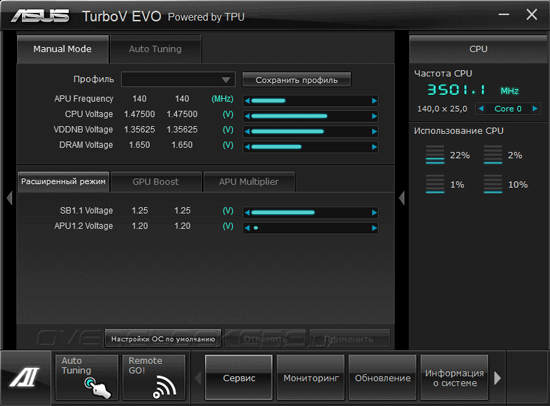

Любителей разгона непременно заинтересует модуль Turbo V EVO, который позволяет задать основные параметры быстродействия, такие как напряжения питания, базовая частота и множители, а также воспользоваться функцией автоматического разгона Auto Tuning.

ASUS AI Suite II

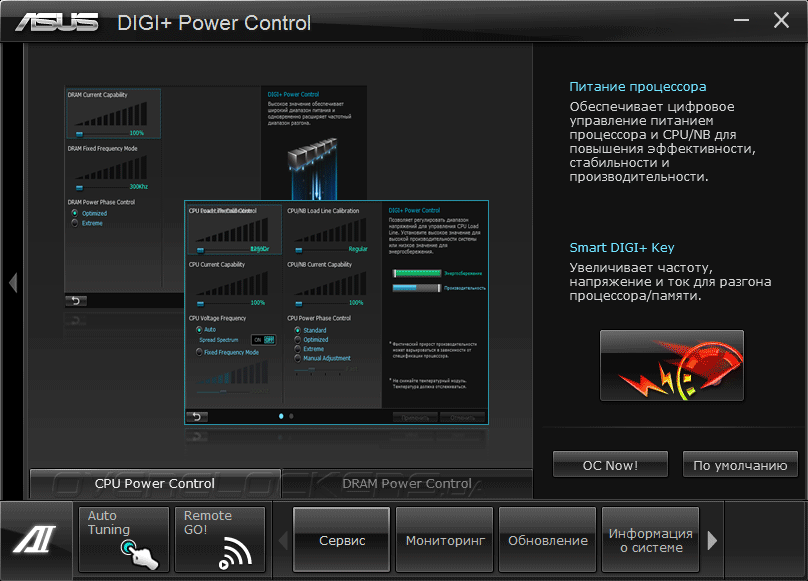

В помощь пользователям, которые желают повысить производительность системы, предлагается утилита DIGI+ Power Control. Именно она позволяет управлять тонкими настройками цифровой подсистемы питания процессора и модулей ОЗУ.

ASUS AI Suite II

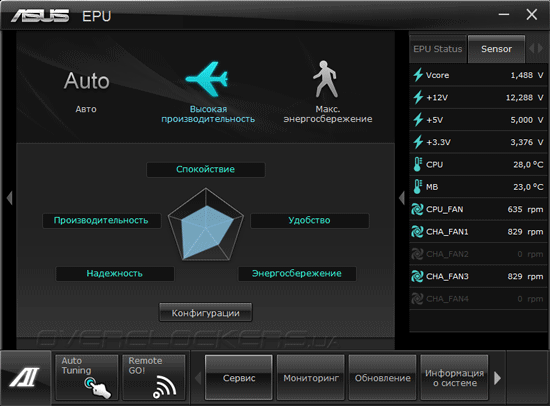

Модуль EPU предназначен для управления и контроля работы технологий энергосбережения, подпрограмма Probe II выводит показания датчиков системного мониторинга, а утилита Sensor Recorder дает возможность отслеживать динамику изменения основных параметров системы в режиме реального времени.

ASUS AI Suite II

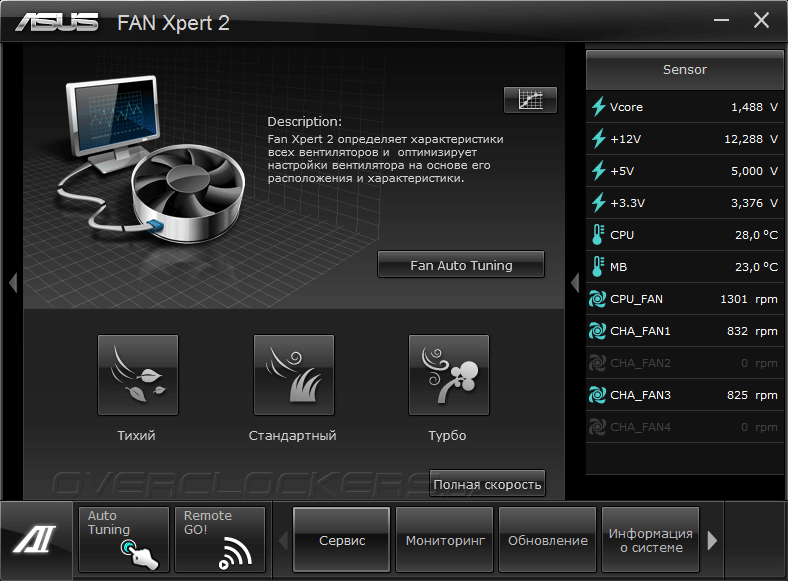

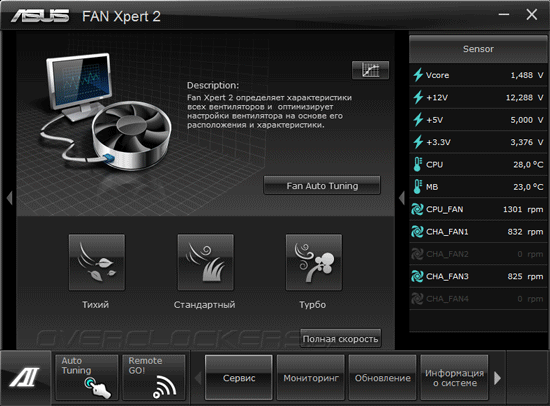

Для реализации функций управления вентиляторами служит модуль FAN Xpert 2. С его помощью пользователи могут выбрать один из предустановленных профилей, задать количество оборотов в минуту для каждого из пяти «карлсонов» вручную, либо привязать скорости вращения крыльчаток к показаниям температурных датчиков.

ASUS AI Suite II

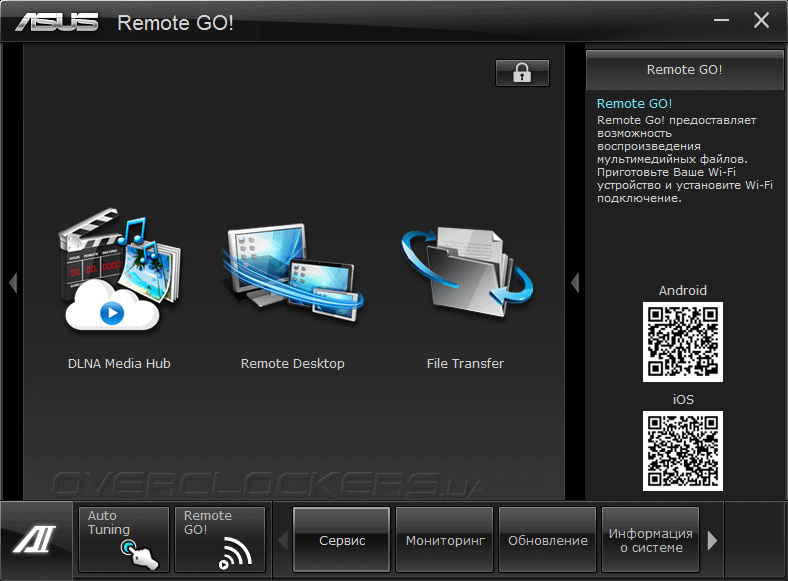

Остальные модули, входящие в состав ASUS AI Suite II, повышают функциональность и удобство использования материнской платы. Подпрограмма Remote GO! позволяет запустить на базе ASUS F2A85-V Pro DLNA-сервер и превратить мобильной устройство в удобный пульт управления; USB Charger+ оптимизирует процесс заряда гаджетов от портов USB, а модуль USB 3.0 Boost ускоряет работу устройств USB путем включения режима UASP (USB Attached SCSI Protocol). Наконец, утилита Network iControl предназначена для управления приоритетами и полосой пропускания сетевого подключения.

ASUS AI Suite II

Иными словами, программный продукт ASUS AI Suite II представляет определенный интерес и многие из его возможностей будут востребованы. Тем не менее, мы бы желали видеть среди функций модуля Turbo V EVO управления частотой и тамингами модулей ОЗУ.

Разгонный потенциал

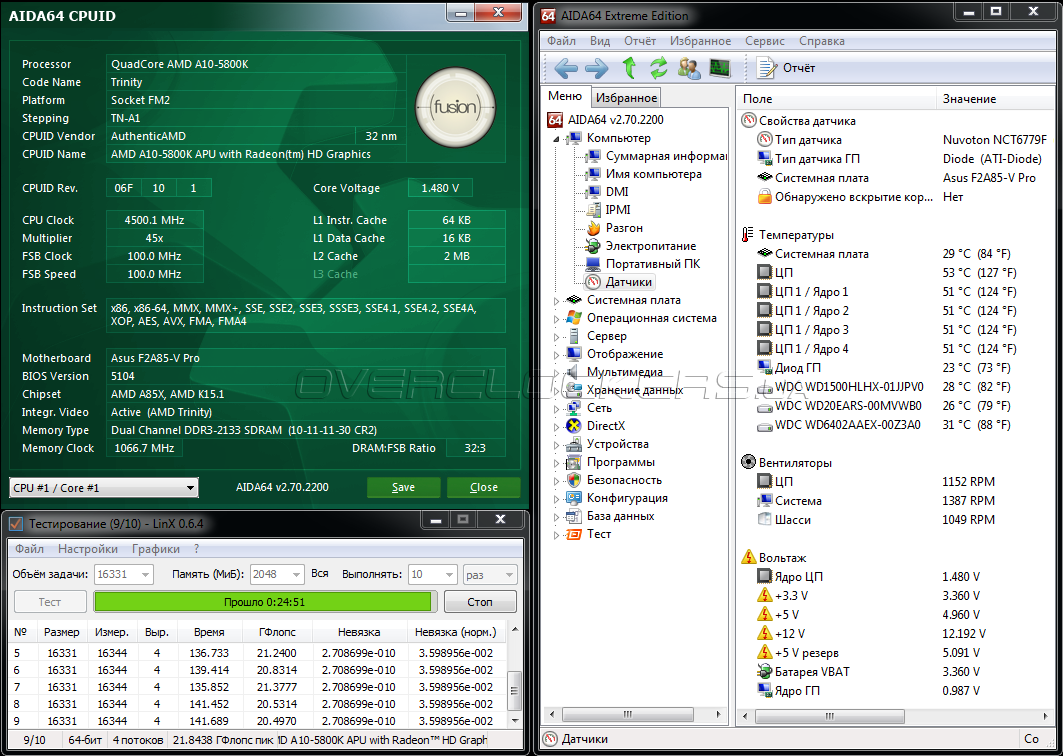

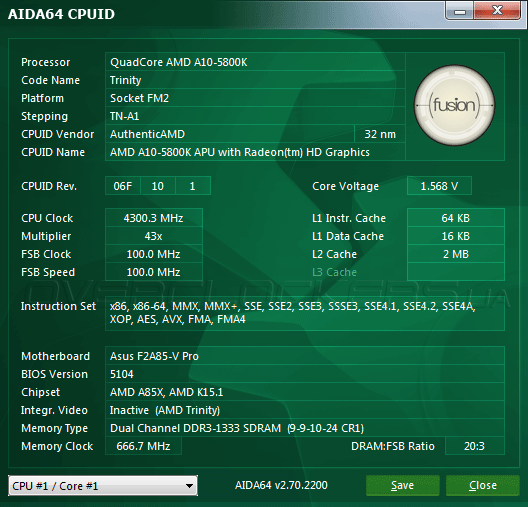

Проверять способности ASUS F2A85-V Pro по разгону нам довелось при помощи гибридного процессора AMD A10-5800K, потенциал которого находится в районе 4500 МГц при использовании мощного воздушного кулера. Для достижения такого результата базовая частота была зафиксирована на отметке 100 МГц, коэффициент умножения процессора увеличивался до 45 единиц с одновременным отключением AMD Turbo Core, а для встроенного северного моста была задана частота 2200 МГц. Для обеспечения стабильности к штатному напряжению CPU добавлялось 0,1125 В, а VDDNB было поднято на 0,15 В. С такими настройками AMD A10-5800K на частоте 4500 МГц проходил тестирование в LinX в течение получаса.

Разгон ASUS F2A85-V Pro

Под действием работы Loadline Calibration напряжение на вычислительных модулях колебалось в пределах 1,48—1,488 В, а в моменты простоя энергосберегающие технологии уменшали частоту и напряжение APU. Оперативная память работала на частоте 2133 МГц с задержками 10-11-11-30-2Т при напряжении 1,65 В. Описанные выше результаты были достигнуты при использовании дискретного графического акселератора.

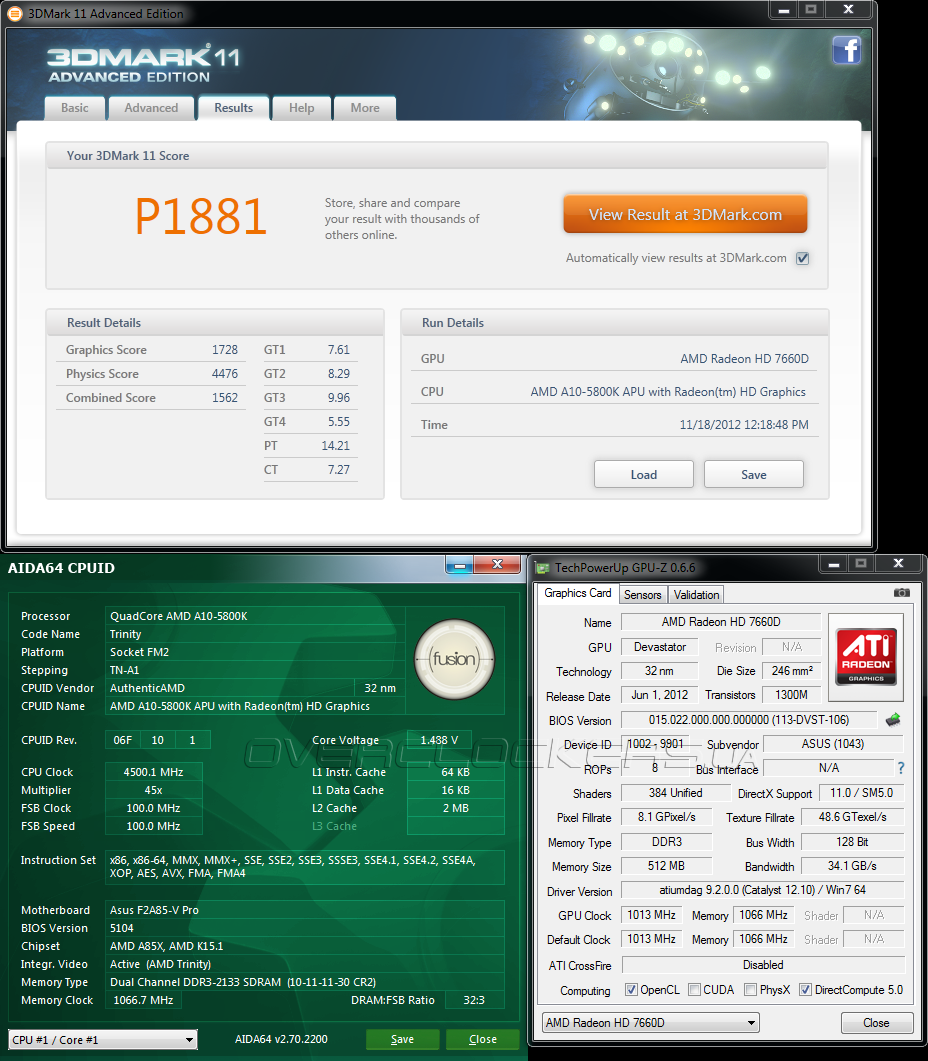

Что касается разгона с активированной встроенной видеокартой, то нам удалось поднять частоту графического ядра до 1013 МГц, для чего соответствующе напряжение APU1.2V Voltage было увеличено до 1,35 В. Включение интегрированного графического ускорителя не привела к уменьшению разгона вычислительных модулей, а стабильность работы проверялась многократным прохождением игровых тестов и выполнением 3DMark 11.

Разгон ASUS F2A85-V Pro

Наши дальнейшие эксперименты были направлены на поиск предельного значения базовой частоты. После понижения процессорного множителя до х25 и установки ОЗУ в режим 1066 МГц новинка осилила значение в 140 МГц. Конечно, мы рассчитывали на большее, но не стоит забывать, что при использовании других APU и комплектов ОЗУ можно добиться лучших результатов.

Разгон ASUS F2A85-V Pro

Напоследок мы проверили способности F2A85-V Pro по автоматическому увеличению быстродействия. После активации опции OC Tuner в меню настройки гибридный процессор заработал на частоте 4300 МГц, а модули ОЗУ функционировали в штатном режиме 1333 МГц с задержками 9-9-10-24-1Т. И все бы ничего, но напряжение в нагрузке на вычислительных ядрах составило 1,568 В, что непозволительно много для повседневной работы 32-нм полупроводникового кристалла.

Разгон ASUS F2A85-V Pro

В результаты, запас прочности ASUS F2A85-V Pro по увеличению частоты оказался на среднем уровне, а итоги автоматического разгона вовсе следует признать неудовлетворительными из-за слишком высокого напряжения, подаваемого на процессор. Зато, в ручном режиме новинка позволила добиться приличного повышения тактовых частот, полностью раскрывая потенциал тестового AMD A10-5800K.


Тестовый стенд

Для экспериментов по разгону и тестов производительности ASUS F2A85-V Pro был использован следующее аппаратное обеспечение:
  • процессор: AMD A10-5800K (3,8 ГГц);
  • кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
  • память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
  • накопитель: WD VelociRaptor WD1500HLHX (150 ГБ, 10000 об/мин, SATA 6 Гбит/с);
  • блок питания: Seasonic X-650 (650 Вт).
Оценка продуктивности героини сегодняшнего обзора проводилась при участии системной платы ASRock FM2A85X Extreme6. Эта «материнка» использует ту же системную логику AMD A85X и позиционируется производителем как продукт среднего класса. Участницы тестирования работали с такими версиями управляющих микрокодов:
  • ASUS F2A85-V Pro (UEFI Setup 5104 от 14.09.2012);
  • ASRock FM2A85X Extreme6 (UEFI Setup 1.50 от 07.11.2012).
Во время тестов модули оперативной памяти работали на частоте 1866 МГц с таймингами 8-10-10-28-1Т при напряжении 1,65 В. Процессорные функции энергосбережения и технология AMD Turbo Core были включены. Аппаратное обеспечение работало под управлением операционной системы Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия), обновленной до SP1 через службу Windows Update. Для оптимизации работы гибридного процессора были установлены патчи KB2645594 и KB2646060. Для видеокарты и системной логики мы проинсталлировали драйвер AMD Catalyst Software Suite 12.10 от 25.10.2012.

Каждый тест выполнялся минимум три раза, после чего рассчитывалось среднее арифметическое. Если какой-то результат существенно отличался от двух других — тестирование продолжалось до получения нормального значения. Оценить производительность системных плат нам помогли следующие программные продукты:
  • AIDA64 2.70 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • Batman: Arkham City;
  • F1 2012;
  • World in Conflict: Soviet Assault.

Результаты тестирования

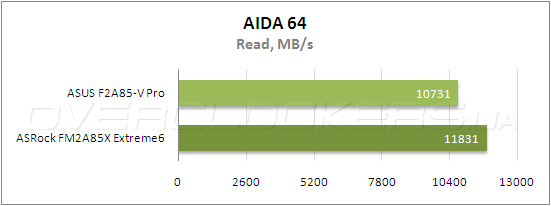

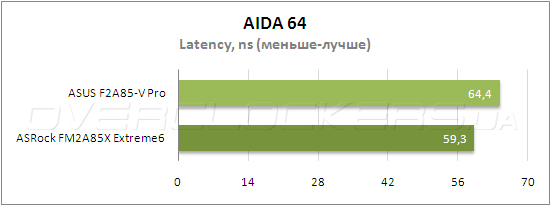

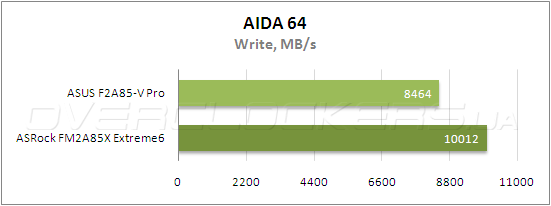

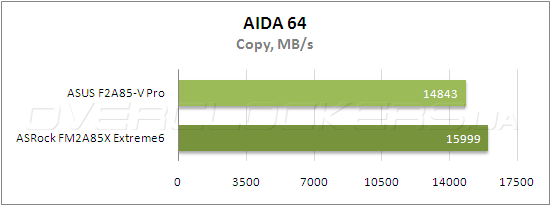

Традиционно наше исследование уровня производительности открывает измерение пропускной способности оперативной памяти в Cache & Memory benchmark AIDA64 2.70.

Тестирование ASUS F2A85-V Pro

Тестирование ASUS F2A85-V Pro

Тестирование ASUS F2A85-V Pro

Тестирование ASUS F2A85-V Pro

Совершенно неожиданно материнская плата ASUS проиграла сопернице во всех без исключения подтестах. При условии одинаковых настроек основных таймингов модулей ОЗУ результаты выглядят весьма интригующе. Возможно, причина кроется в недостаточной оптимизации управляющего микрокода F2A85-V Pro, либо системная плата ASRock несанкционированно меняет параметры прошивки. В любом случае, к расследованию этого загадочного явления мы вернемся во время полноценного обзора ASRock FM2A85X Extreme6.

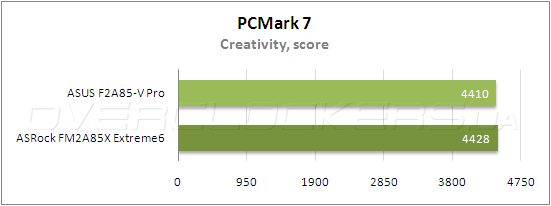

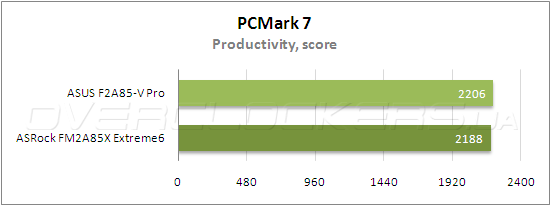

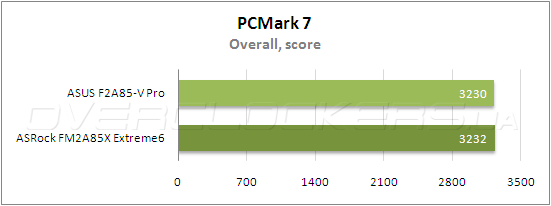

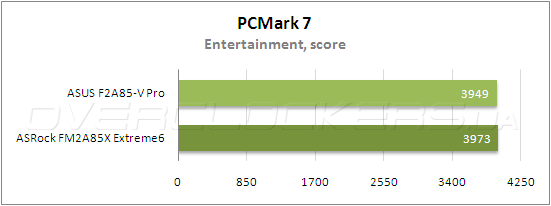

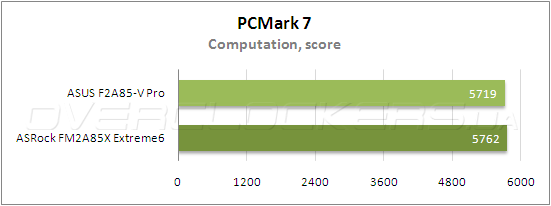

Тестирование в полусинтетическом Futuremark PCMark 7 позволит нам определить, есть ли разница, замеченная при оценке пропускной способности ОЗУ системных плат, при выполнении прикладных задачах.

Тестирование ASUS F2A85-V Pro

Тестирование ASUS F2A85-V Pro

Тестирование ASUS F2A85-V Pro

Тестирование ASUS F2A85-V Pro

Тестирование ASUS F2A85-V Pro

Общий балл обеих участниц тестирования абсолютно идентичен, а во всех без исключения подтестах наблюдается примерный паритет. Таким образом, проигрыш F2A85-V Pro в низкоуровневом Cache & Memory benchmark никак не повлиял на скорость работы в приложениях.

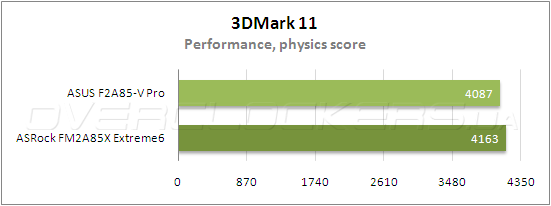

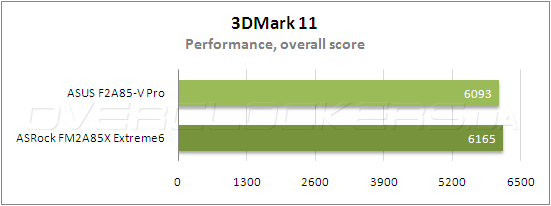

Специализированный программный продукт Futuremark 3DMark 11 дает возможность измерить быстродействие тестовых стендов в современных 3D-играх с насыщенными визуальными эффектами DirectX 11 и реалистичной физической моделью.

Тестирование ASUS F2A85-V Pro

При тестировании с профилем настроек Performance ASUS F2A85-V Pro уступила конкурентке, но разница совершенно не критична и составляет около 1,5 %.

Тестирование ASUS F2A85-V Pro

Тестирование ASUS F2A85-V Pro

Тестирование ASUS F2A85-V Pro

При ближайшем рассмотрении результатов отдельных подтестов выяснилось, что системная плата ASRock показала лучший балл при нагрузке на вычислительные модули гибридного процессора, тогда как производительность графической подсистемы была идентичной для обеих участниц.

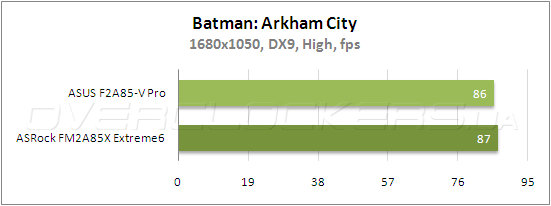

Для измерения продуктивности системных плат в реальных игровых приложениях мы выбираем режим, позволяющий снизить зависимость результатов от быстродействия видеокарты. С этой целью было установлено разрешение 1680х1050 при высоких, но не максимальных настройках качества изображения без использования полноэкранного сглаживания.

Тестирование ASUS F2A85-V Pro

Тестирование ASUS F2A85-V Pro

Тестирование ASUS F2A85-V Pro

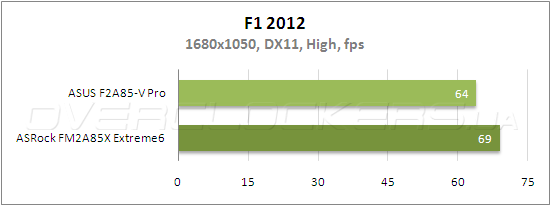

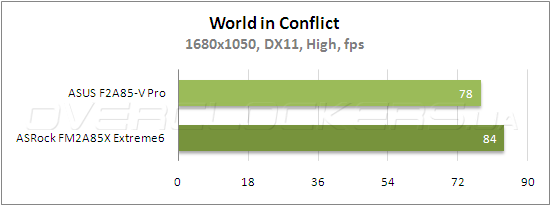

В двух играх из трех: гоночном симуляторе F1 2012 и стратеги World in Conflict, модель F2A85-V Pro проиграла конкурентке 7 %, тогда как в шутере от первого лица Batman: Arkham City обе платы показали одинаковую частоту смены кадров. Отличия в производительности никоим образом не скажутся на комфортности геймплея, тем не менее, нам еще предстоит выяснить природу загадочного преимущества ASRock FM2A85X Extreme6.


Энергопотребление

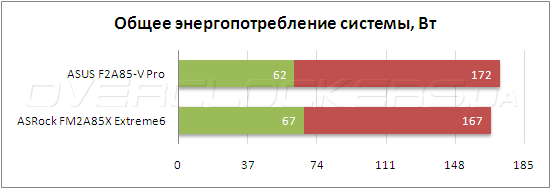

Для оценки энергопотребления системных плат мы использовали прибор Basetech Cost Control 3000, при помощи которого фиксировалось пиковое значение мощности во время прохождения стресс-теста LinX, а также среднее потребление тестовым стендом электроэнергии во время простоя системы.

Энергопотребление ASUS F2A85-V Pro

При интенсивной нагрузке на вычислительные модули пиковое энергопотребление ASUS F2A85-V Pro на 5 Вт превысило аналогичные показатели соперницы, тогда как в режиме простоя системная плата продемонстрировала лучшие показатели энергоэффективности.


Выводы

В начале сегодняшнего обзора мы допустили, что системные платы для AMD A-Series второго поколения можно рассматривать как эволюционное развитие платформы Socket FM1. Знакомство с материнской платой ASUS F2A85-V Pro подтвердило наше предположение. В сравнении с моделью предыдущего поколения — ASUS F1A75-V Pro новинка получила поддержку целого ряд фирменных технологий, а её возможности расширения улучшились за счет повышения функциональности системной логики. При этом героиня сегодняшнего обзора сохранила все лучшие черты предшественницы: удачный дизайн, высокое качество изготовления, удобную и стабильную прошивку, а также хорошие возможности разгона. Что касается невысокого запаса по увеличению базовой частоты и завышение напряжения на процессоре во время авторазгона, то нам мог попасться неудачный экземпляр системной платы, да и с выходом новых прошивок ситуация может кардинально измениться. А вот неожиданные результаты, полученные в тестах производительности, заставляют нас углубиться в поиск причины такого поведения. Впрочем, мы склонны полагать, что уровень быстродействия ASUS F2A85-V Pro близок к эталонному, в то время как ASRock FM2A85X Extreme6 демонстрирует быстродействие выше нормы. Но об этом мы узнаем в следующий раз.
