Гостья из прошлого. Обзор материнской платы Gigabyte GA-990FXA-UD3

BIOS Setup

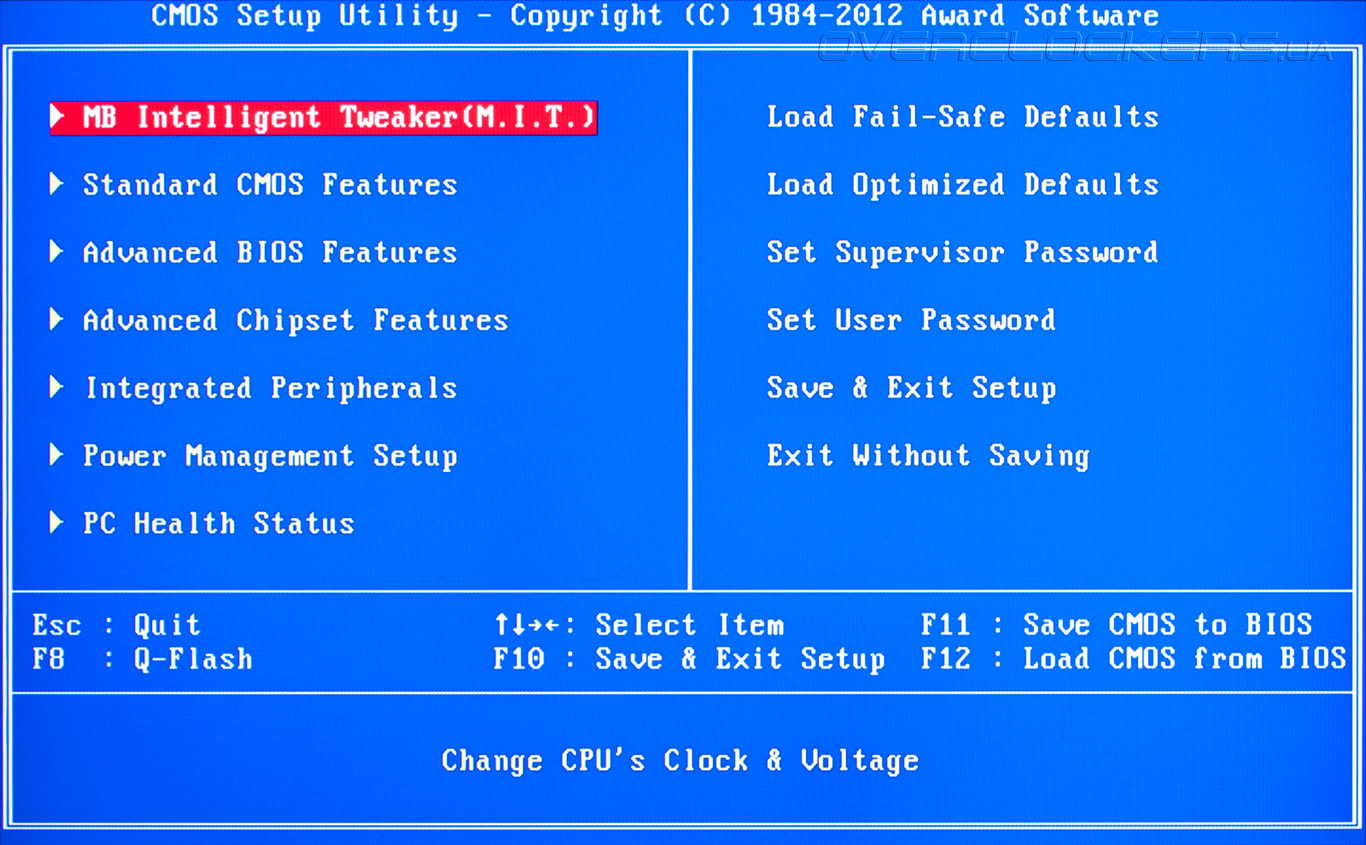

В то время как современные материнские платы Gigabyte для процессоров Intel в качестве прошивки используют UEFI, в основе управляющего микрокода новинки лежит «старый добрый» BIOS. Благодаря программной надстройке Hybrid EFI разработчикам удалось реализовать полноценную поддержку жестких дисков объемом 3 ТБ и более, а в остальном классический BIOS практически не уступает новомодному графическому интерфейсу в удобстве и богатству настроек. Традиционно, для входа в CMOS Setup необходимо нажать клавишу Del, а часть опций скрывается за «секретной» комбинацией Ctrl+F1.

BIOS Setup Gigabyte GA-990FXA-UD3

Львиная доля настроек, отвечающих за быстродействие и разгон, находятся в разделе MB Intelligent Tweaker. Именно здесь можно управлять частотами HTT и PCI-E, задавать базовый коэффициент умножения центрального процессора и множитель режима AMD Turbo Core, а также настраивать параметры подсистемы оперативной памяти.

BIOS Setup Gigabyte GA-990FXA-UD3

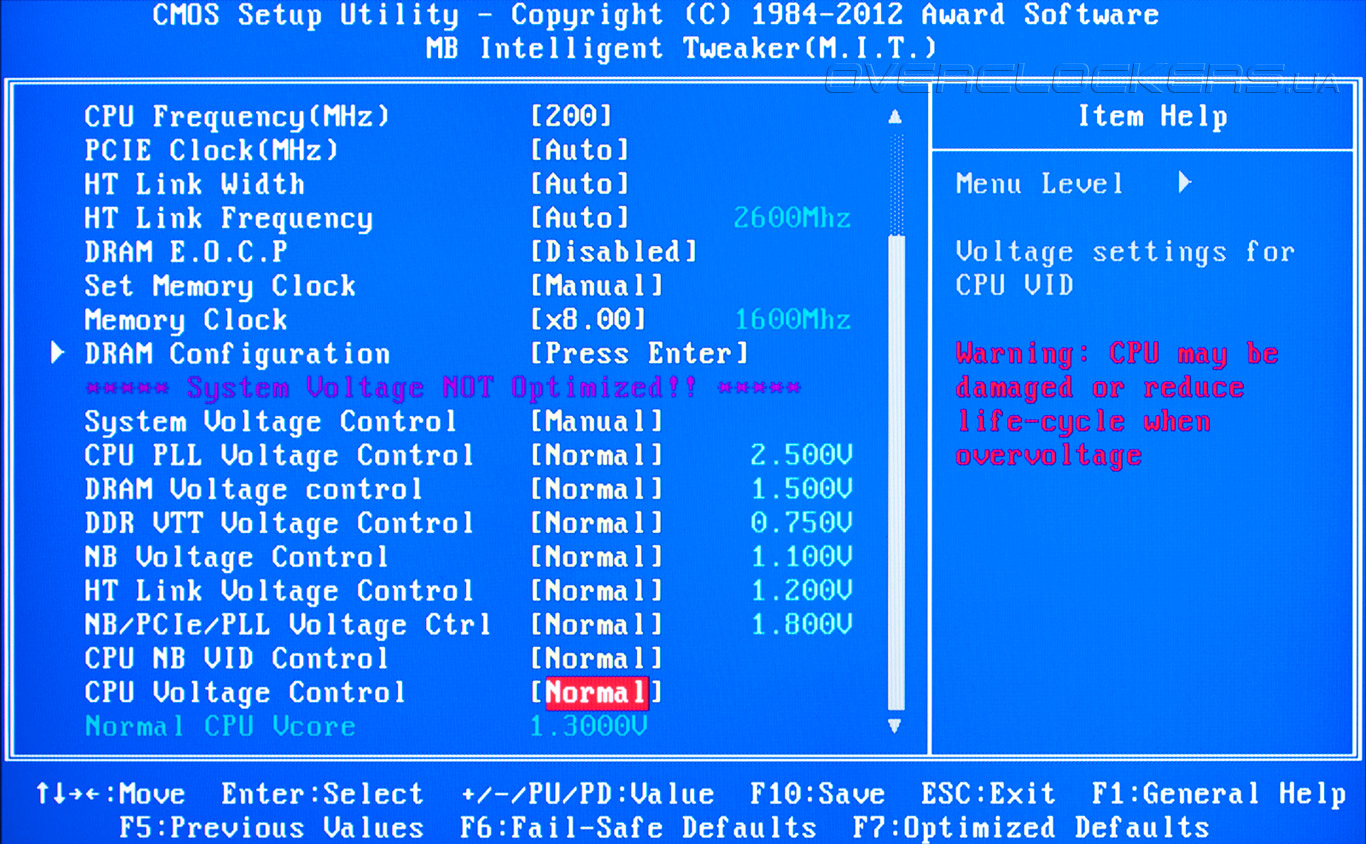

Прошивка Gigabyte GA-990FXA-UD3 предоставляет пользователям весьма серьезные инструменты по управлению напряжениями питания на всех основных узлах системной платы. При этом параметры CPU NB VID Control и CPU Voltage Control задаются в виде прироста к штатному значению, а все остальные значения указываются в явном виде.

BIOS Setup Gigabyte GA-990FXA-UD3

Полный перечень параметров, их диапазоны и шаг изменения указаны в следующей таблице:

Параметр Диапазон регулировки, В Шаг, В
CPU PLL Voltage Control 2,025—3,135 0,005
DRAM Voltage Control 1,025—2,135 0,005
DDR VTT Voltage Control 0,515—1,145 0,005
NB Voltage Control 0,865—1,975 0,005
HT Link Voltage Control 0,725—1,435 0,005
NB/PCIe/PLL Voltage Control 1,325—2,435 0,005
CPU NB VID Control –0,6…+0,6 0,025
CPU Voltage Control –0,6…+0,6 0,025

Верхние пределы увеличения большинства напряжений достаточны для серьезного разгона, поэтому мы рекомендуем позаботиться о качественном охлаждении компонентов. В противном случае, несмотря на предупреждение о превышении безопасных значений, велика вероятность выхода из строя дорогостоящих комплектующих.

Настройки параметров оперативной памяти в CMOS Setup новинки вынесены в отдельный подраздел DRAM Configuration, где пользователь может устанавливать не только основные, но и множество второстепенных таймингов модулей ОЗУ.

BIOS Setup Gigabyte GA-990FXA-UD3

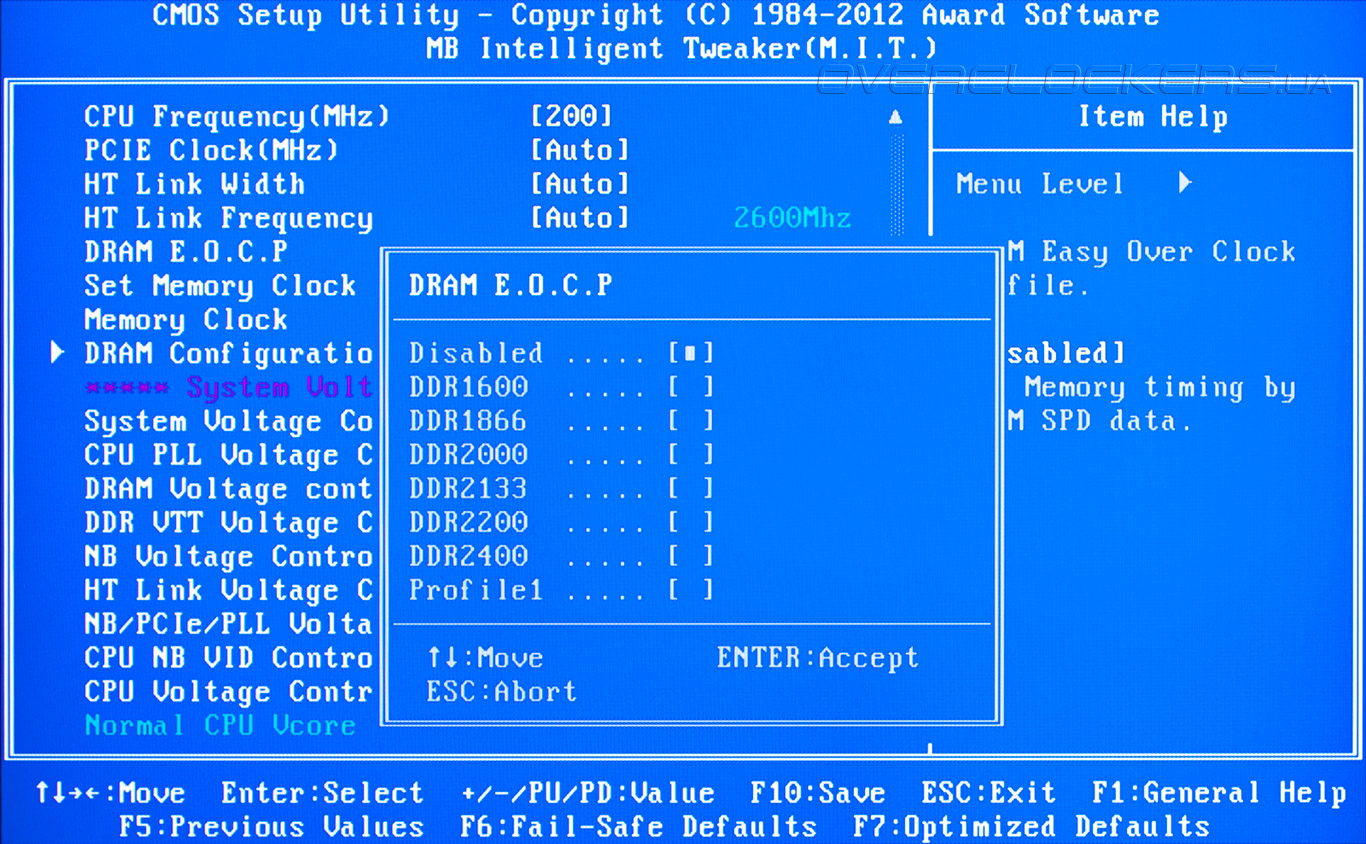

Кроме ручных настроек оперативной памяти BIOS системной платы имеет функцию DRAM E.O.C.P., которая автоматически подбирает параметры в соответствии с желаемым режимом работы модулей ОЗУ. Данная возможность пригодится новичкам, так как прошивка Gigabyte GA-990FXA-UD3 не поддерживает профили X.M.P.

BIOS Setup Gigabyte GA-990FXA-UD3

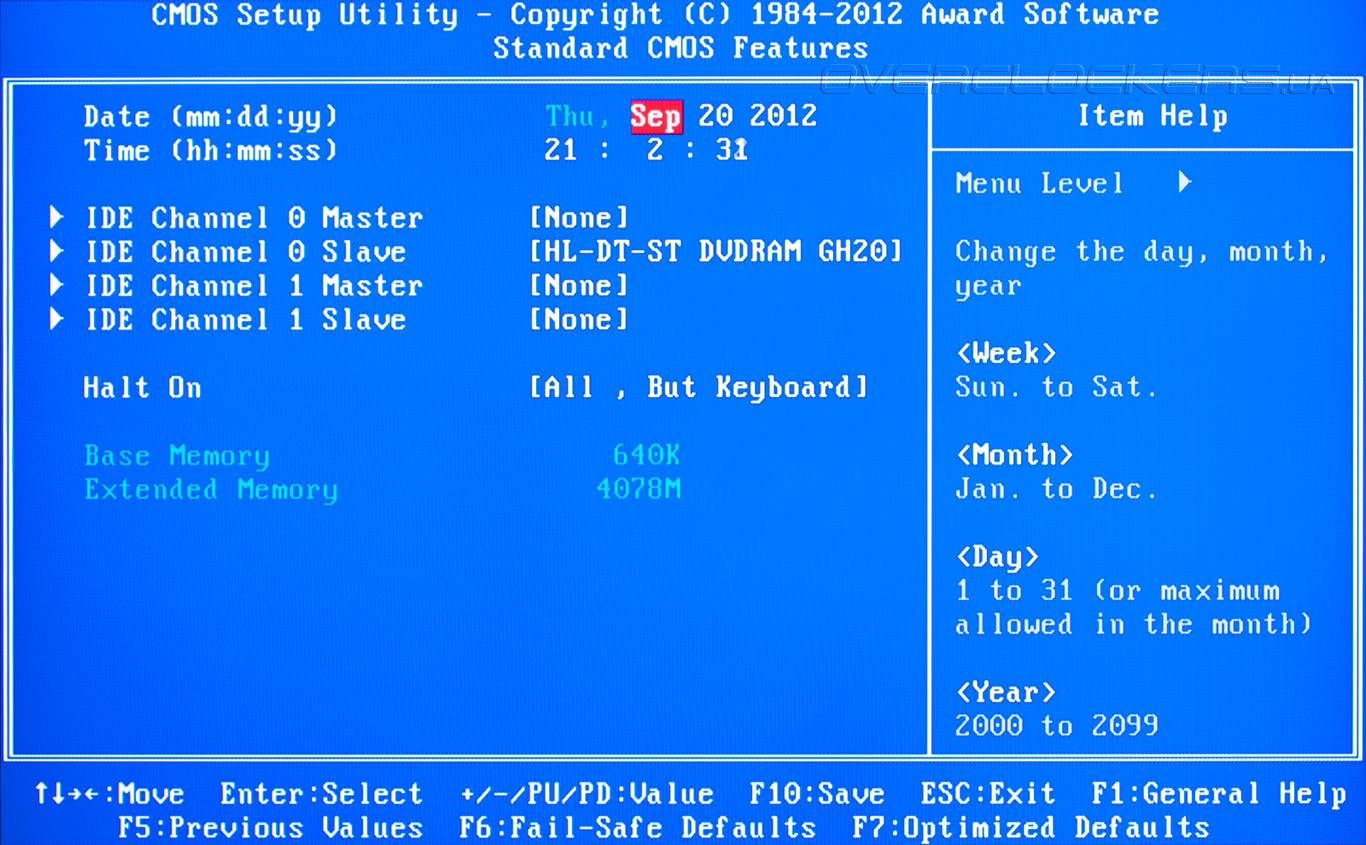

Базовые возможности меню настройки находятся в разделе Standard CMOS Features, а в подменю Advanced BIOS Features сосредоточены опции процесса загрузки, здесь же можно найти настройки аппаратной виртуализации и энергосберегающих технологий центрального процессора.

BIOS Setup Gigabyte GA-990FXA-UD3

BIOS Setup Gigabyte GA-990FXA-UD3

Отметим, что именно в этом разделе находится управление опцией Load Line Control, которая отвечает за компенсацию падения напряжения на процессорных ядрах при высокой вычислительной нагрузке. Также в подменю Advanced BIOS Features можно встретить управление количеством активных вычислительных ядер. Для 45-нм процессоров AMD доступна функция CPU Unlock, увы, совершенно бесполезная в случае с AMD FX, которые не имеют возможности включения скрытых ресурсов.

BIOS Setup Gigabyte GA-990FXA-UD3

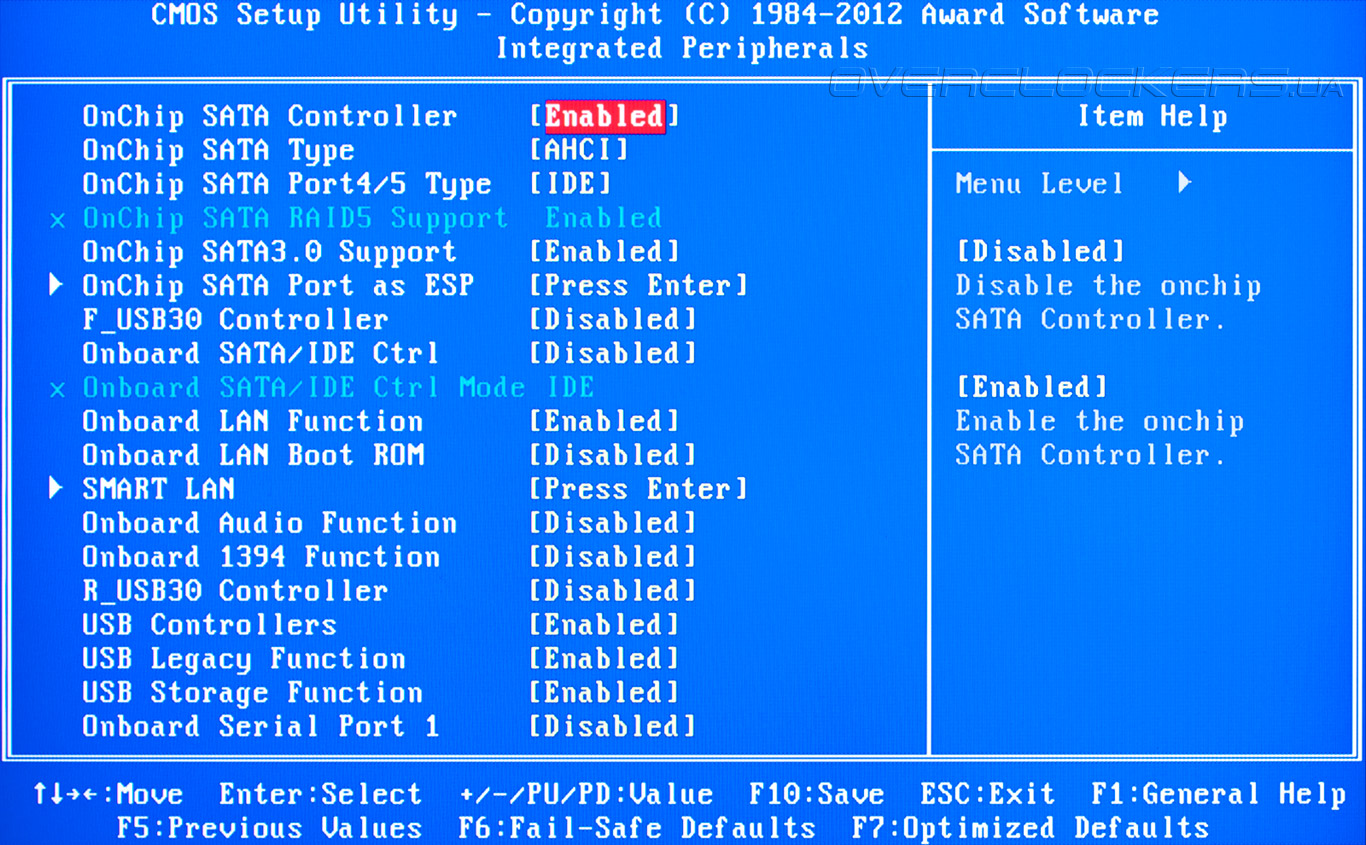

Раздел Integrated Peripherals посвящен настройке системной логики и многочисленных дополнительных контроллеров. В этом подменю можно выполнить конфигурацию дисковой и звуковой подсистем, а также настроить работу локальной сети и подключения устройств USB.

BIOS Setup Gigabyte GA-990FXA-UD3

За настройки параметров электропитания отвечает раздел прошивки Power Management Setup, а вывод датчиков системного мониторинга осуществляется в подменю PC Health Status.

BIOS Setup Gigabyte GA-990FXA-UD3

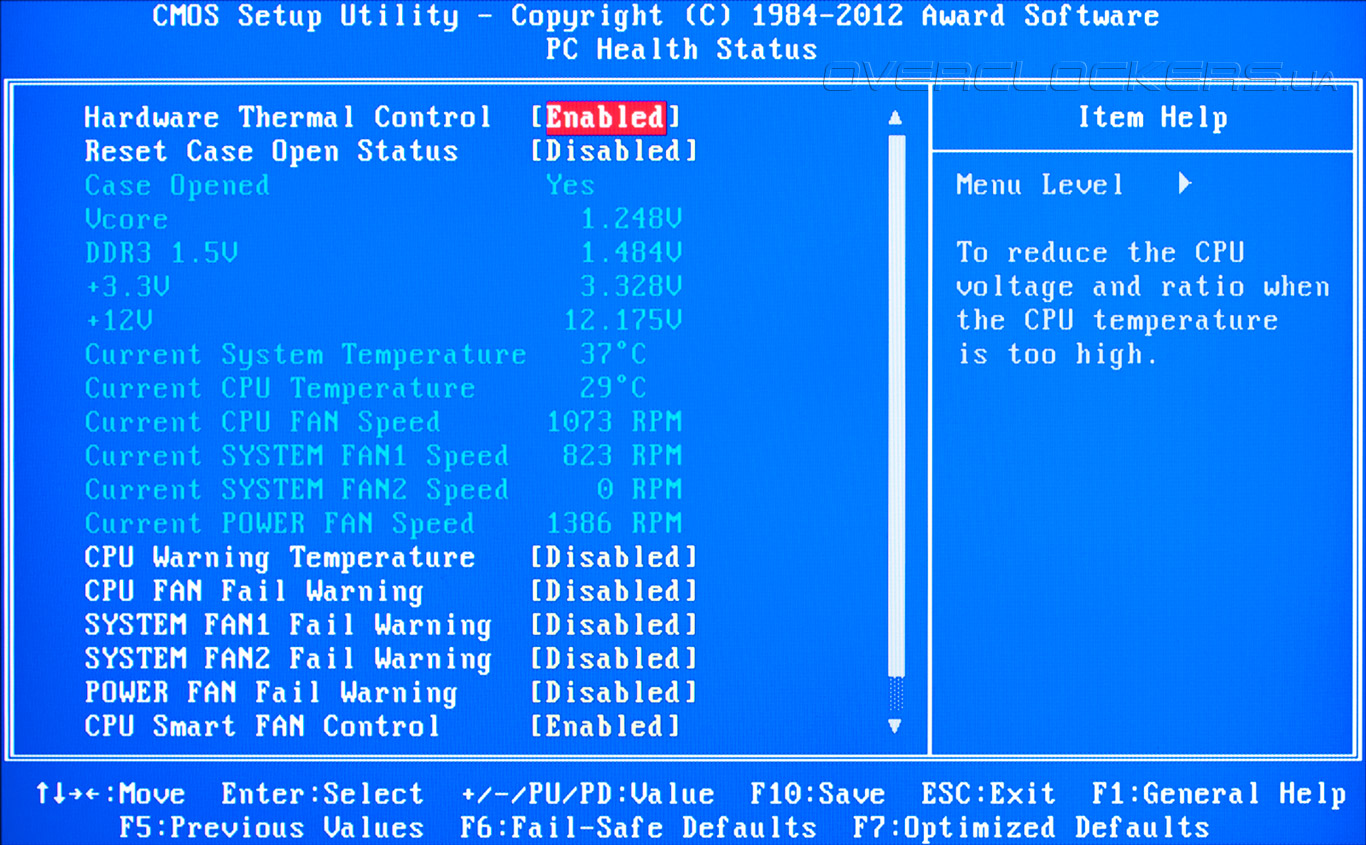

В разделе PC Health Status отображаются значения четырех основных напряжений, температуры центрального процессора и чипсета, а также скорости вращения всех четырех подключенных к материнской плате вентиляторов. Для крыльчатки процессорного кулера и одного системного «карлсона» можно задать автоматический режим работы, причем, Gigabyte GA-990FXA-UD3 отлично справляется с регулировкой скорости вентиляторов, не поддерживающих управление посредством ШИМ.

BIOS Setup Gigabyte GA-990FXA-UD3

На этом изучение базовых возможностей CMOS Setup героини сегодняшнего обзора можно считать исчерпанным. Остается добавить, что BIOS материнской платы позволяет сохранять до восьми наборов пользовательских настроек, а также имеет встроенное средство для обновления и резервирования управляющего микрокода Q-Flash. Одним словом, несмотря на использование устаревшего BIOS в качестве прошивки, GA-990FXA-UD3 располагает всеми необходимым инструментами для тонкой настройки и оптимизации быстродействия.


Комплектное ПО

Вместе с материнской платой поставляется DVD-диск, на котором находятся все необходимые драйверы и множество полезных утилит, среди которых нашлись наши «старые знакомые»: EasyTune6 и Touch BIOS. Вряд ли стоит повторно описывать все особенности работы этих программ, тем более что мы неоднократно упоминали о них в предыдущих обзоров продукции Gigabyte. Так что, позвольте напомнить лишь основные возможности этих программных продуктов.

Утилита EasyTune6 предназначена для отображения подробной системной информации и управления параметрами быстродействия основных компонентов материнской платы.

Gigabyte EasyTune6

Из функций разгона пользователь может задавать частоту HTT, коэффициент умножения вычислительных ядер, а также управлять режимом модулей ОЗУ. Кроме того, программа позволяет управлять напряжением на центральном процессоре и даже регулировать параметры производительности установленной в системе видеокарты. Кроме ручного режима есть функция автоматической настройки, разгоняющая процессор согласно одному из предустановленных профилей быстродействия.

Gigabyte EasyTune6

Помимо описанных выше функций EasyTune6 позволяет управлять скоростью вращения вентилятора системы охлаждения центрального процессора, а также выводит показания системного мониторинга с возможностью сигнализации о превышении допустимых значений.

Gigabyte EasyTune6

Наряду с массой неоспоримых достоинств, которыми обладает EasyTune6, эта программа до сих пор не обзавелась возможностью управления таймингами оперативной памяти и функцией Load Line Control.

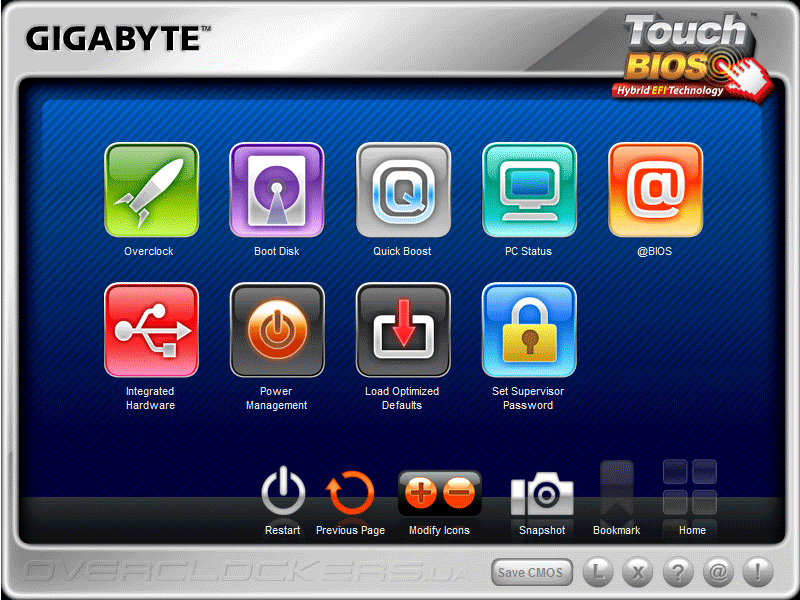

Вторая утилита — Touch BIOS — предлагает пользователям функции управления прошивкой из среды MS Windows. Интерфейс программы отдаленно напоминает UEFI системных плат Gigabyte, и, в принципе, предлагает аналогичные возможности. Каждый из ярлыков, расположенных в главном окне программы, ведет на вкладку, функциональность которой соответствует одноименным разделам BIOS.

Gigabyte Touch BIOS

Ввиду того, что для применения параметров, сделанных при помощи Touch BIOS, требуется перегрузка, эта программа может использоваться для тонкой настройки «материнки», в то время как EasyTune6 целесообразно использовать для незначительной корректировки основных опций быстродействия в режиме реального времени. Кроме того, только с применением последней из двух программ пользователи могут осуществлять автоматический разгон.
