IL8 «штурмовик» от ABIT

Компания Abit всегда славилась своей продукцией с оверклокерским уклоном. Как вы помните, Abit одна из первых применила функцию SoftMenu еще во времена Intel 440BX, позволяющую без перемычек или DIP-переключателей настраивать параметры системной шины и напряжений. Потом пошли эксперименты с материнскими платами серии Max. Первые из них были лишены не только разъемов LPT и COM, но и PS/2, что не совсем понравилось пользователям. Тогда инженеры Abit решили, что пора уже порвать с "пережитками" прошлого, и переходить на более прогрессивный USB, но вскоре вернули в новых моделях материнских плат привычные для клавиатуры и мыши порты. Следующим шагом в увеличении оверклокерского потенциала и функциональности стал разработанный процессор под названием Abit mGuru, добавляющий в BIOS широкие возможности по настройке системы. Также с этим процессором появилась такая функция как "желтый ящик", позволяющая при помощи Интернет отправлять в службу техподдержки Abit данные о состоянии материнской платы если с ней что-то не так. Ну а проблемы, с которыми столкнулись некоторые производители, чуть ли не заставили компанию Abit прекратить свое существование. Но как видите, Abit жива, и с одной из ее материнских плат мы сегодня познакомимся. Правда обзор получится не таким каким его ожидал автор. Почему? Это вы узнаете чуть ниже.

Итак, на тестирование попали:

Материнская плата Abit IL8 на основе Intel 945P и ICH7
Память Corsair ValueSelect VS512MB533D2 - 2x512 МБ
Видеокарта PowerColor X800GTO 128 МБ / 256 бит
Винчестер Samsung SP2004C
CD-ROM AOpen 52x
Старый корпус Codegen
Блок питания на 520 Вт - ABPower P-E520SAP2H-R
Кулер CoolerMaster CI5-9JDSB-PL
и…
…процессор Celeron D 331 (2.66 ГГц) в исполнении tray

Как видите, тут из общего списка выделяется процессор, который ну ни как не подходит для определения максимальной частоты FSB, потому как частота Celeron D высоковата и коэффициент умножения равен 20. А это значит, что подойдя по частоте к технологическому пределу ядра, частота FSB может не выйти за рубеж 200 МГц. Оптимальным вариантом был бы Pentium с частотой 2,8 ГГц, рассчитанный на FSB 200 МГц, либо же Celeron D 2,13 ГГц. Но другого процессора в наличии не было и пришлось продолжить обследование в таком составе.

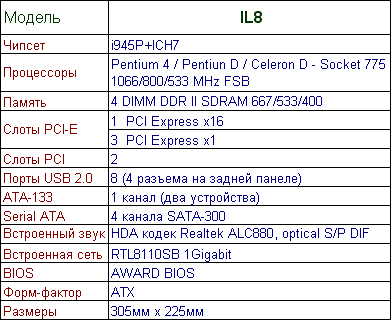

Характеристики материнской платы Abit IL8:





Новый дизайн коробки, наклейка на лицевой стороне перечисляет основные характеристики и функции материнской платы.

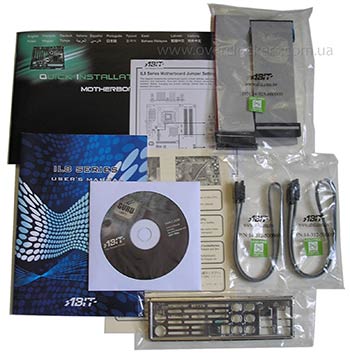

Комплект поставки не богат, но и достаточен для сборки современного компьютера. Радует наличие двух кабелей SATA, и огорчает то, что нет в наличии переходников питания для винчестеров с интерфейсом SATA.





Интересная планка I/O - без COM и LPT портов, но с множеством отверстий на их месте.

Плата, стандартно для Abit, оранжевой окраски и с синими радиаторами.

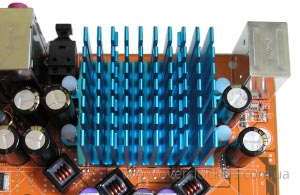

Все вроде бы как обычно, но что это за радиатор в правом углу вместо разъемов LPT и COM?

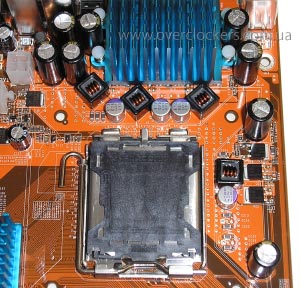

Под ним скрывается большая часть MOSFET. Сама же система питания четырехфазная с четырьмя органическими конденсаторами емкостью 820 мкФ и восемью электролитическими - четыре на 1800 мкФ и четыре на 3300 мкФ. Производители данных емкостей неизвестны, во всяком случае, никаких знакомых названий или опознавательных знаков обнаружено не было.





А вот как это будет выглядеть если установить заднюю планку:





В этот раз Abit отказалась, при использовании охлаждения силовой обвязки, от активного охлаждения и назвала свое новое творение Passive OTES. Судя по всему, инженеры рассчитывали на использование стандартных кулеров, воздушные потоки от которых будут охлаждать радиатор MOSFET. Но что делать, если вентилятор расположен вертикально относительно платы? Или когда он повернут на 90° относительно радиатора? Думаю, расстраиваться не стоит, так как рабочие температуры данных элементов намного выше процессора или чипсета. Тут скорее придется позаботиться об активном охлаждении "северного моста" при разгоне.

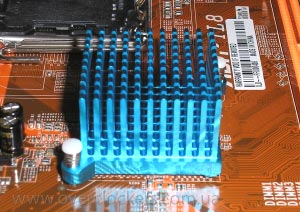

Микросхема ICH7 также охлаждается радиатором небольшого размера.





Как видите, никакой символики Abit.

Ширина платы немного меньше полноформатной ATX и пластмассовые стойки по краям не помешают. Расположение разъемов питания удачным не назовешь - почти в центре материнской платы, ближе к разъемам USB, и при сборке в тесных корпусах провода будут тянуться через всю плату, мешая потокам воздуха охлаждающим "северный мост".

Разъему PCI-E x16 с размещением повезло больше - он не блокирует разъемы памяти и при установке видеокарт с массивными системами охлаждения будет блокирован только один из трех разъемов PCI-E x1. Также останутся свободными два обычных разъема PCI, что очень важно в силу пока меньшего распространения плат расширения с интерфейсом PCI-E x1. К размещению разъема IDE нареканий нет, как и к четырем SATA. Два коннектора USB на четыре дополнительных порта расположены более или менее нормально. А вот любимое для Abit место FDD разъема осталось прежним, в самом конце платы.

Коннекторов для подключения вентиляторов четыре, включая процессорный. Один из коннекторов расположен среди разъемов PCI





не совсем удобно, но если вы будете менять систему охлаждения на видеокарте (например, от Zalman или Pentagram), то такое расположение как раз будет кстати.

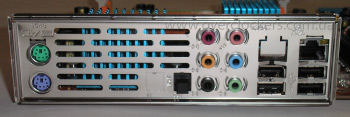

Как упоминалось выше, на задней стороне нет COM и LPT портов, зато есть четыре USB, PS/2 для мыши и клавиатуры, LAN RJ45, шесть AUDIO-разъемов и оптический SPDIF. Насчет COM порта, на плате нет даже коннектора для выносной планки, только нераспаянное место.





Front Panel находится на краю платы и контакты подписаны, так что можно собрать без проблем и инструкции.





Звук стандарта High Definition Audio реализован кодеком от Realtek ALC880.





Сеть реализована микросхемой от того же производителя - RTL8110SB.





Все три джампера, имеющиеся на материнской плате, выполнены с очень удобными усиками и Вам не придется пользоваться пинцетом для того, чтобы их вытащить.





Ну и напоследок два светодиода, сигнализирующие о состоянии системы: красный - подача напряжения на материнскую плату, зеленый - работа системы.





Материнская плата вкручена в корпус, остальные комплектующие на своих местах, переходим к BIOS.

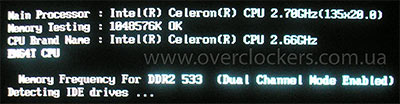

При загрузке системы, нас приветствует Лого от Abit - отключаем. Далее после перезагрузки видим, что материнская плата завышает частоту FSB на 2 МГц, превращая Celeron D 2,66 ГГц в 2,7 ГГц.





Приятно удивится обычный пользователь, а мы посмотрим дальше.

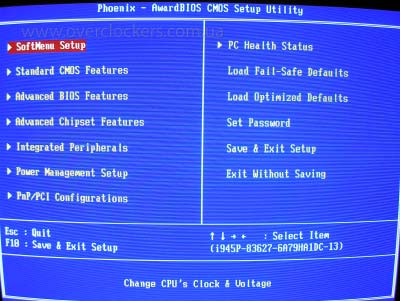

BIOS основан на микрокоде от Award. Первым рассмотрим стандартный для Abit пункт SoftMenu.

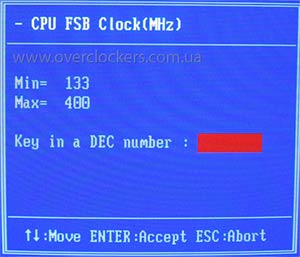

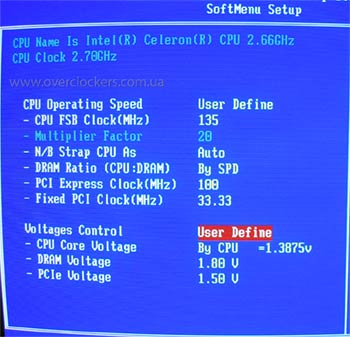

Здесь наблюдалось изначальное завышение параметров. Перейдем каждому пункту в отдельности. Частоту FSB можно задать вручную от 133 до 400 МГц.

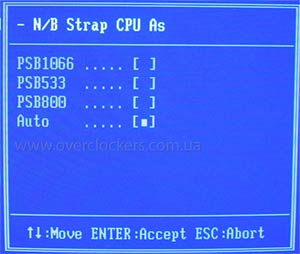

Коэффициент умножения процессора заблокирован на заводе :) . Частота памяти задается двумя параметрами. Первый N/B Strap CPU As со значениями PSB1066, PSB800, PSB533 и Auto.

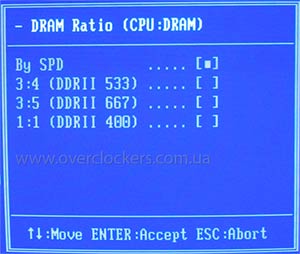

Второй DRAM Ratio (CPU:DRAM), список значений которого меняется в зависимости от выбранного параметра N/B Strap CPU As.





Доступны такие делители: 1:1, 4:5, 3:4, 3:5, 1:2, 2:3, либо By SPD. Все просто, разгоняем, допустим, тот же Celeron с частоты FSB 133 (533) МГц до 200 (800) МГц, выбираем PSB800 и соответствующий делитель памяти. Т.е. результирующая частота (реальная, не DDR) памяти равна делению частоты FSB на первое значение делителя и последующее умножение на второе значение того же делителя.

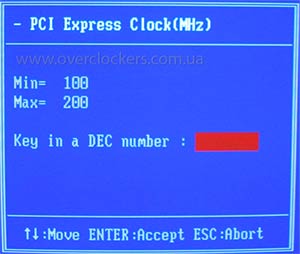

Частоту шины PCI-E можно также задать в ручную от 100 до 200 МГц.

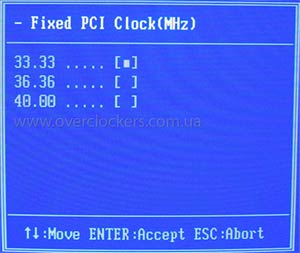

Параметр Fixed PCI Clock(MHz) позволяет зафиксировать частоту шины PCI на нужном значении: 33,33 МГц, 36,36 МГц или 40,00 МГц.





Далее идет управление напряжением на процессоре, памяти и шине PCI-E.

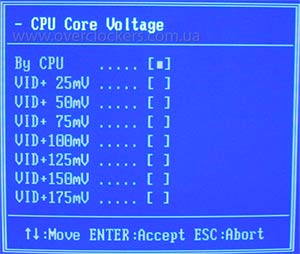

Напряжение на процессоре меняется до +0,175 В от номинала с шагом 0,025 В,

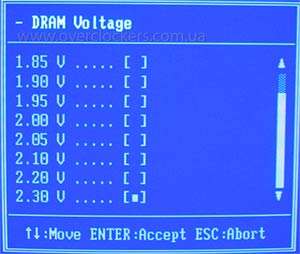

на памяти - от 1,75 до 2,3 В, где шаг до 2,1 В составляет 0,05 В, а от 2,1 до 2,3 уже 0,1 В.





На шине PCI-E напряжение меняется от 1,5 до 2,00 В с шагом 0,05 В до1,7 В и 0,1 В в остальном промежутке.

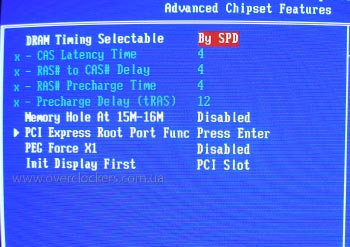

С SoftMenu разобрались, переходим к Advanced Chipset Features, в котором находятся настройки таймингов памяти.





При переводе пункта DRAM Timing Selectable в режим Manual доступны следующие значения таймингов:
CAS Latency Time - 3-6, Auto
RAS# to CAS# Delay - 2-6, Auto
RAS# Precharge Time - 2-6, Auto
Precharge Delay (tRAS) - 4-16, Auto

Следующий пункт PC Health Status, в котором находится мониторинг, управление отключением системы при перегреве или остановке кулера процессора.

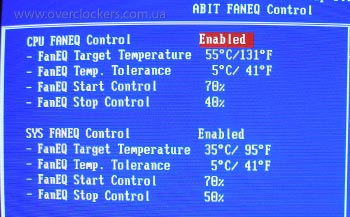

Также в этом пункте есть функция ABIT FANEQ Control по управлению процессорным и дополнительным кулерами.





Стоит упомянуть, что при включении, при перезагрузке или после выхода из BIOS процессорный кулер сильно шумит, но через пару секунд сбавляет обороты благодаря системе управления вентилятором. Также наблюдались проблемы с возвратом настроек при некорректном разгоне - только очистка CMOS, и это при том, что эта плата от производителя, который применяет технологию WatchDog Timer.

После ознакомления с BIOS, осмотрим идущий в комплекте диск, а после, перейдем к не очень экстремальному разгону.

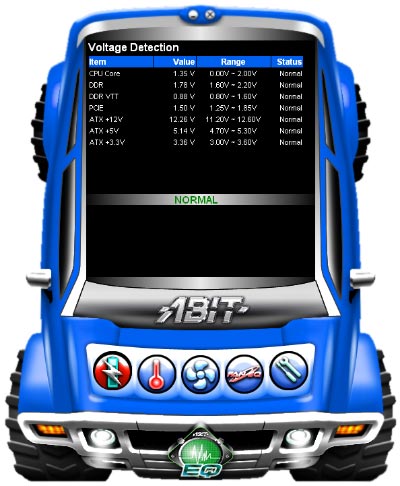

Кроме драйверов, на диске имеется программа Flash Menu позволяющая перепрошить BIOS в среде Windows, и утилита мониторинга Abit EQ с очень забавным дизайном в виде машины похожей на спортивный Hammer.





Это еще ничего, вот у Biostar - Яйцо с утенком :) .

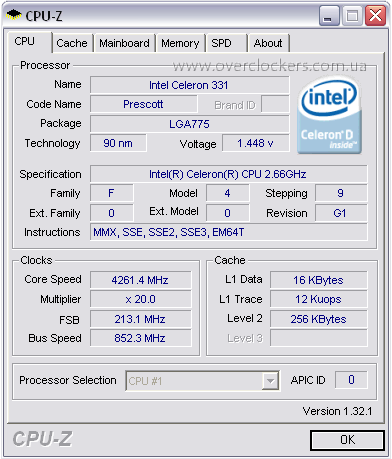

Ну а не экстремальный разгон остановился на отметке FSB в 213 МГц.

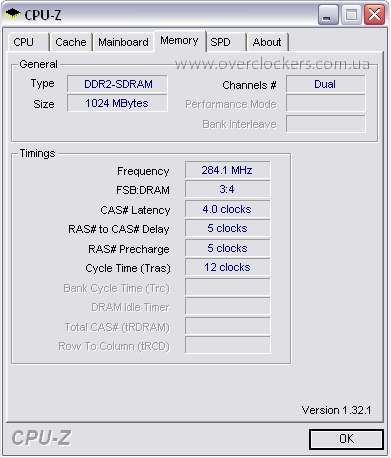

При этом Celeron D 331 2,66 ГГц превратился в Celeron D3xx с частотой 4,26 ГГц. А помогли ему в этом, кроме завышенной частоты FSB, поднятое напряжение ядра на 0,1 В и повышенные тайминги памяти, с увеличенным напряжением питания до 2 В, так как она сама была в состоянии "оверклокерской эйфории".





Дальнейшее повышение FSB уперлось в максимальную частоту процессора, так что уменьшение делителя памяти к большему результату не привело бы. А жаль, потому как с таким процессором узнать максимальную частоту FSB, на которой смогла бы работать материнская плата, не получилось.

Для любителей цифр приведу графики результатов проверки системы на стабильность. Программы использованные в тесте:
S&M v1.7.2

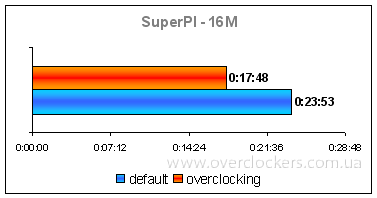

SuperPI - 16М

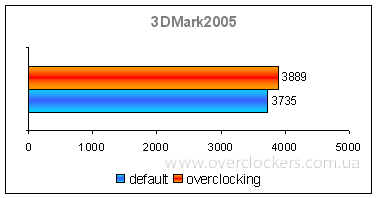

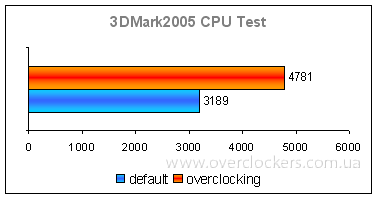

3DMark2005

Синим, обозначена система, работающая в номинальном режиме, красным - в разогнанном.





После разгона всей системы, время, затрачиваемое на просчет числа PI, уменьшилось на 6 минут, а это очень неплохо. В тесте от Futuremark также хороший результат как для Celeron.







Выводы. Узнать потенциал материнской платы Abit IL8 не получилось, но для Celeron D 331 она стала действительно "штурмовиком".
Некоторые вещи в этом мире созданы для разгона!
